UHR 70-1700
Kullanim Talimatlari
Instructions For Use
3/06 revised 5/09
FORM NO. 56041655
A-Türkçe
B-English
Printed in USA
MODEL: 56422001
A-2 / TÜRKÇE
İÇİNDEKİLER
Sayfa
Giriş ...................................................................................................... A-2
Yedek Parça ve Servis ......................................................................... A-2
Ta nıtma Levhası ................................................................................... A-2
Makinenin Paketten Çıkarılması ........................................................... A-2
Önemli Güvenlik Talimatları .................................................................. A-3
Makinenizi Tanıyın ....................................................................... A-4 – A-5
Makinenin Kullanıma Hazırlanması
Bataryalar ............................................................................................. A-6
Parlatma Yastığının Takılması .............................................................. A-7
Toz Toplama Torbasının Takılması ........................................................ A-8
Makinenin Çalıştırılması
Her Kullanımdan Önce ......................................................................... A-9
Parlatılacak Zeminin Planlanması ........................................................ A-9
Makinenin Çalıştırılması ....................................................................... A-9
Bakım
Kullanım Sonrası ................................................................................ A-10
Bakım Çizelgesi ..................................................................................A-10
Makinenin Yağlanması .......................................................................A-10
Direksiyon Zinciri Gerginliği ................................................................ A-10

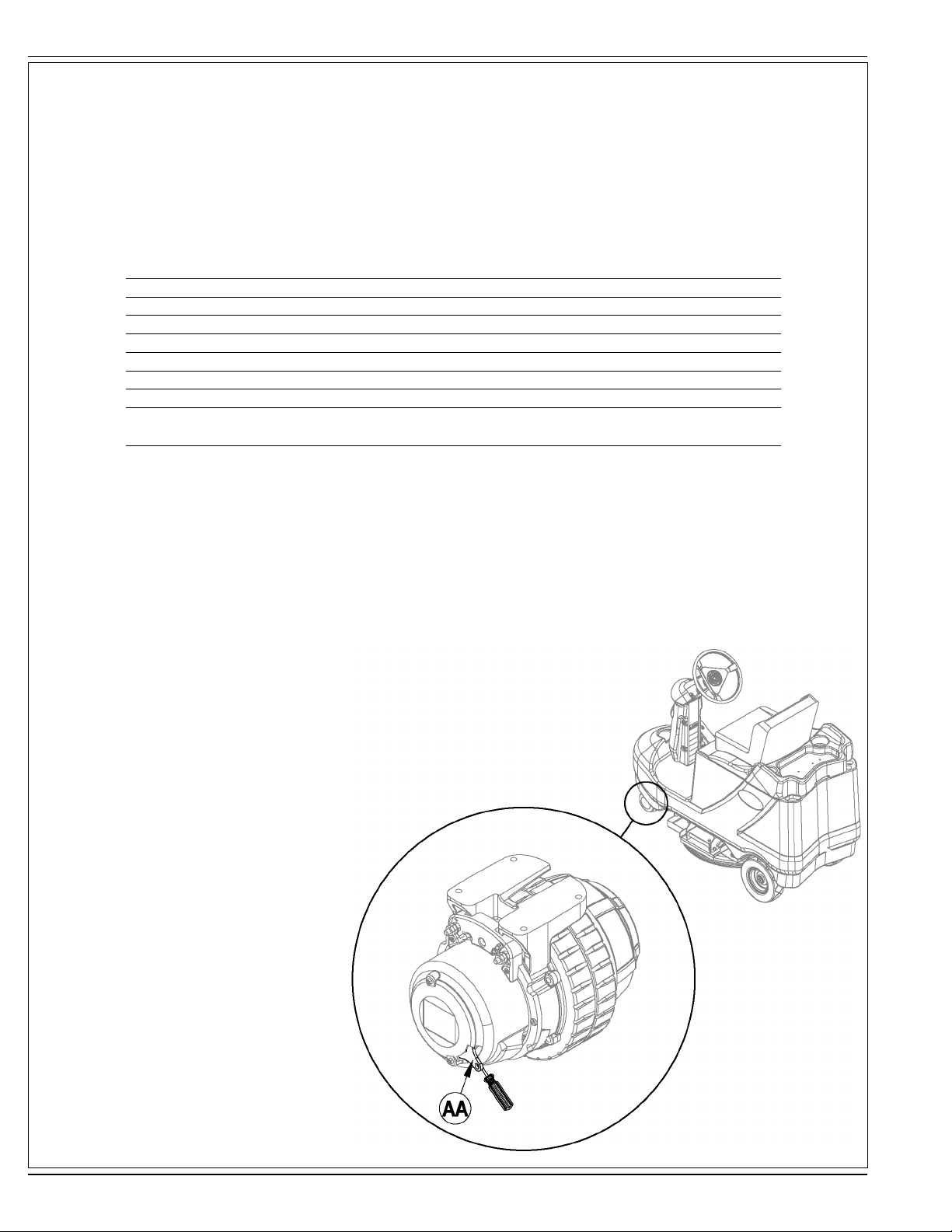

Elektromanyetik Fren .......................................................................... A-10
Bataryaların Ş
Genel Sorun Giderme
Hata Ekranı ......................................................................................... A-12
Girdap İşaretleri .................................................................................. A-12
Zemindeki Daireler .............................................................................A-12
Zemin Parlatma İşleminin Durması .................................................... A-12
Makinenin Çalışırken Titremesi ..........................................................A-12
Makinenin Çalışmaması ..................................................................... A-12
Teknik Özellikler .................................................................................. A-13
arj Edilmesi .................................................................. A-11
GIRIŞ
Bu kılavuz, Nilfi sk UHR 70-1700 cihazınızdan en iyi verimi almanızda size yardımcı olacaktır. Makineyi çalıştırmadan önce kılavuzu baştan sona
okuyunuz.
Not: Parantez içinde verilen koyu numaralar, A-4- A-5 arası sayfalarda gösterilen bir bileşeni belirtmektedir.
Bu ürün sadece ticari amaçlarla kullanıma yöneliktir.
YEDEK PARÇA VE SERVİS
Gerekli onarımlar, Nilfi sk orijinal değiştirme parçaları ve aksesuarları kullanılmak suretiyle Nilfi sk servis personeli tarafından gerçekleştirilmelidir.
Onarım parçaları veya servis için Nilfi sk’i arayınız. Makinenizle ilgili işlem yaptırmak için Modelini ve Seri Numarasını belirtiniz.
TANITMA LEVHASI
Makinenizin Model ve Seri Numarası, makine üzerinde bulunan Tanıtma Levhasında gösterilir. Bu bilgiler, makinenin onarım parçalarını sipariş
ederken gereklidir. Gelecekte gerektiğinde kullanmak üzere makinenizin Model ve Seri Numarasını yazmak üzere aşağıdaki boş alanları kullanınız.
MODEL ________________________________________________
SERİ NUMARASI ________________________________________
PAKETTEN ÇIKARMA
Makineyi teslim aldığınızda, hasar olup olmadığını kontrol etmek için nakliye ambalajını ve makineyi dikkatlice inceleyiniz. Hasar belirgin ise,
denetlenmesi için nakliye kartonunu (uygun hallerde) saklayınız. Tespit edilen navlun hasarını bildirmek üzere derhal Nilfi sk Müşteri Hizmetleri
Departmanı ile irtibata geçiniz. Makineyi paletten indirmek için makine ile birlikte verilen paket çözme talimatlarına bakınız.
A-2 - FORM NO. 56041655 - UHR 70-1700
TÜRKÇE / A-3
ÖNEMLİ EMNİYET TALİMATLARI
Bu makine konutlardaki normal temizlik işlerinden ziyade sadece oteller, okullar, hastaneler, fabrikalar, dükkanlar ve ofi sler gibi ticari
kullanıma uygundur.
Kullanmadan önce bütün talimatları okuyunuz.
UYARI!
Yangın, elektrik çarpması veya kişisel yaralanma riskini azaltmak için:
• Makineyi sadece bu kılavuzda açıklanan şekilde kullanınız. Sadece imalatçı tarafından tavsiye edilen parçaları kullanınız.
• Bu makine sadece uygun eğitim almış ve yetkili kişilerce kullanılır.
• Bu makine sadece kuru kullanıma uygundur ve ıslak koşullarda kullanılamaz veya dış mekanda saklanamaz.
• Oyuncak olarak kullanılmasına izin vermeyiniz. Çocuklar tarafından ya da çocukların yakınında kullanıldığında gerekli dikkat
gösterilmelidir.
• Kıvılcım, alev ve sigara gibi maddeleri bataryalardan uzak tutun. Patlayıcı gazlar normal kullanım sırasında boşaltılmaktadır.
• Bataryaların şarj edilmesi son derece patlayıcı hidrojen gazı üretmektedir. Sadece açık alevlerden uzak iyi havalandırılmış
yerlerde şarj edin. Bataryaları şarj ederken sigara içmeyin.
• Elektrikli parçaların yakınında çalışırken üzerinizdeki her türlü takıları çıkarın.
• Elektrikli parçaları çıkarmadan önce kontak anahtarını kapatın (O) ve bataryaların bağlantısını kesin.
• Makineyi destekleyen emniyet blokları veya sehpaları olmadan makine altında asla çalışmayın.
• Yanıcı temizlik maddelerini etrafa yaymayın, makineyi bu maddeler üzerinde veya yakınında ya da yanıcı sıvıların bulunduğu
alanlarda çalıştırmayın.
• Bu makineyi basınçlı yıkayıcı ile temizlemeyin.
• Bu makine kamu yolları veya caddelerinde kullanım için onaylı değildir.
• Makine ağızlarına herhangi bir cisim koymayın. Herhangi bir ağız tıkalı durumda iken kullanmayın; toz, tüy, saç ve hava akımını
azaltacak cisimleri temizleyin.
* Eğim oranı makine üzerinde belirtilenden yüksek olan yüzeylerde kullanmayın.
• Bu makineyi kullanırken, özellikle çocuklar olmak üzere üçüncü tarafl arın tehlikeye girmemesine dikkat edin.
• Herhangi bir servis işlevi yerine getirmeden önce, söz konusu işleve ait tüm talimatları dikkatlice okuyun.
• İlk önce kontak anahtarını kapatmadan (O) ve anahtarı çıkarmadan makinenin yanından ayrılmayın. Böyle bir durumda park
freni otomatik olarak etkin duruma gelir.
* Fırçaları değiştirmeden ve herhangi bir erişim panelini açmadan önce kontak anahtarını kapatın (O) ve anahtarı çıkarın.
• Saç, takı veya bol giysilerin hareketleri parçalara takılmasını engellemek için önlem alın.
• Toz torbası ve/veya fi ltreler yerinde olmadan kullanmayın.
• Yastık karterine dayanmayın.
• Bu makine sağlığa zararlı tozları toplamak için uygun değildir.
• Makine hurdaya çıkarılmadan önce makineden bataryalar çıkarılmalıdır. Bataryaların imha işlemi, yerel çevre düzenlemelerine
uygun olarak güvenli bir şekilde yapılmalıdır.
* Bütün kapılar ve kapaklar makineyi kullanmadan önce kılavuzda belirtilen şekilde yerleştirilmelidir.
* Batarya şarj cihazı hakkında ilave uyarıları öğrenmek için batarya şarj cihazı OEM ürün kılavuzuna bakınız.
BU TALİMATLARI SAKLAYIN
FORM NO. 56041655 - UHR 70-1700 - A-3
A-4 / TÜRKÇE
MAKINENIZI TANIYIN
Bu kılavuzu okurken, parantez içinde koyu harfl e yazılmış bir numara veya harf göreceksiniz- örnek: (2). Bu numaralar, aksi belirtilmedikçe,
bu sayfalarda gösterilen bir bileşene atıf yapmaktadır. Metinde bahsedilen bir bileşenin yerini tam olarak belirlemek için gerekli olduğunda bu
sayfalara bakınız. NOT: Takip eden 2 sayfada gösterilen her bir bileşene ait ayrıntılı açıklamalar için servis el kitabına bakınız.
1 Yastık Tahrik Güvertesi
2 Toz Kontrol Örtüsü
3 Parlatma Yastığı
4 Yastık Tutucu
5 Toz Toplama Torbası
6 Makine Bağlantı Parçası
7 Batarya Konektör Takımı
8 İLERİ/GERİ Sürme Pedalı
9 Direksiyon Eğim Ayarı
10 Acil Durum Güç Kapama
11 Direksiyon
12 Operatör Koltuğu W/Emniyet Anahtarı
13 Batarya Bölmesi Kapağı
14 Sürme / Yönlendirme Tekerleği
15 Devre Kesiciler
40 Amp (Tekerlek Tahriki)
5 Amp (Kontrol Devresi)
16 Güverte Mandalı
17 Kontrol Paneli
18 Yedek Toz Torbası Deposu
19 Fener (İsteğe bağlı)
20 Far (İsteğe bağlı)
21 Aktif Toz Kontrolü (İsteğe bağlı)
22 Yerleşik Şarj Cihazı (İsteğe bağlı)
23 Şarj Cihazı Fişi
A-4 - FORM NO. 56041655 - UHR 70-1700
MAKINENIZI TANIYIN
A Ana Kontak Anahtarı
B Batarya Durumu Göstergesi
C Saat Ölçer / Hata Ekranı
D Yastık Tahrik Göstergesi Işığı
E Yastık Tahriki Yükseltme / Alçaltma Anahtarı
F Korna Gösterge Işığı
G Korna Anahtarı
TÜRKÇE / A-5
FORM NO. 56041655 - UHR 70-1700 - A-5
A-6 / TÜRKÇE
BATARYALAR
Makineniz bataryalar takılı olarak gelirse, aşağıdaki işlemleri yapınız:
Bataryaların makineye bağlı olup olmadığını kontrol edin (7).
Kontak Anahtarını (A) AÇIK konuma getirin ve Batarya Göstergesini (B) kontrol edin. Yeşil ışık AÇIK konumda ise, bataryalar kullanıma hazırdır. Yeşil ışık
KAPALI konumda ise, bataryalar kullanımdan önce doldurulmalıdır. “Bataryaların Şarj Edilmesi” bölümüne bakınız.
Makineniz bataryalar takılı olmadan gelirse, aşağıdaki işlemleri yapınız:
Tavsiye edilen bataryalar konusunda Yetkili Nilfi sk satıcısına danı
Aşağıdaki talimatları takip ederek bataryaları takın.
Makinenize üç adet 12 voltluk batarya TAKMAYIN. Bu durum makinenin dengesini etkiler.
şın.
UYARI!
Bataryalarla ilgili işlem yaparken son derece dikkatli olunuz. Bataryalar içindeki sülfürik asit, deri veya gözlerle temas etmesi halinde
ağır yaralanmaya yol açabilir. Patlayıcı hidrojen gazı, batarya kapsüllerinde bulunan açıklıklar yoluyla dışarıya boşaltılmaktadır. Bu
gaz, herhangi bir elektrik arkı, kıvılcım veya alev yoluyla tutuşabilir. Herhangi bir kurşun asitli bataryayı, mühürlü konteyner veya
mahfaza içine takmayınız. Aşırı şarjdan kaynaklanan hidrojen gazının çıkışına izin verilmelidir.
Bataryaların Bakım İşlemleri...
* Bütün ziynet eşyalarınızı çıkarın
* Sigara içmeyin
* Emniyet gözlükleri, lastik eldivenler ve bir lastik önlük takın.
* İyi havalandırılmış alanda çalışın.
* Aletlerin aynı anda birden fazla batarya kutup başına temas etmesine izin vermeyin
* Bataryaları değiştirirken kıvılcım çıkmasını önlemek için HER ZAMAN negatif (toprak) kabloyu önce sökün.
* Bataryaları takarken HER ZAMAN negatif kabloyu en son bağlayın.
DİKKAT!
Bataryaların uygun şekilde takılmaması ve bağlanmaması halinde bu makinedeki elektrikli bileşenler ağır biçimde hasar görebilir.
Bataryalar, Nilfi sk, bir yetkili elektrikçi veya batarya imalatçısı tarafından takılmalıdır.
1 Bataryaları sevkıyat sandığından çıkarın ve herhangi bir çatlak veya başka hasar olup olmadığını dikkatlice kontrol edin. Belirgin bir hasar varsa, hasarı
bildirmek için teslimatı yapan nakliye şirketi veya batarya imalatçısı ile irtibata geçin.
2 Ana Kontak Anahtarını (A) KAPALI konuma getirin ve anahtarı çıkarın.
3 Batarya Bölmesi Kapağını açın ve destekleyin (13). Batarya kablolarını batarya bölmesinden çıkarın.
4 Makineniz fabrikadan altı adet 6 voltluk batarya monte edilecek şekilde yeterli batarya kablosu ile birlikte gelmektedir. Bataryaları dikkatlice batarya bölmesine
doğru kaldırın ve ŞEKİL 1’de gösterildiği şekilde düzenleyin. Bataryaları mümkün olduğunca makinenin arka tarafına yakın olacak şekilde monte edin.
5 Batarya kablolarını gösterildi
6 Her bir batarya kutup başındaki somunu kutup başı dönmez duruma gelene kadar dikkatlice sıkın. Kutup başlarını aşırı sıkmayın, aksi halde gelecekte bakım
amacıyla çıkarılması çok zor olacaktır.
7 Kutup başlarını, üzerine püskürtmeli batarya kutup başı kaplaması ile kaplayın (çoğu oto parçaları mağazalarında mevcuttur).
8 Her bir kutup başının üzerine siyah kauçuk pabuçlardan koyun ve Batarya Konektör Takımını bağlayın (7).
ŞEKIL 1
ği şekilde takın. Kabloları batarya kapsüllerinin bakım için kolayca çıkarılabileceği şekilde yerleştirin.
A-6 - FORM NO. 56041655 - UHR 70-1700
TÜRKÇE / A-7
PARLATMA YASTIĞININ TAKILMASI
UYARI!
Makinenin bakım işlemleri sırasında, Acil Durum Güç Kapama (10) kolunu yukarıya doğru çekerek makinenin Batarya Takımı
Bağlantısını (7) kesin.
DİKKAT!
Fırçaları değiştirmeden ve herhangi bir erişim panelini açmadan önce kontak anahtarını kapatın (O) ve anahtarı çıkarın.
1 Bkz. Şekil 2. Yastık Tahrik Güvertesinin sağ tarafından (1) kavrayarak gösterildiği şekilde mandallanana (16) kadar yukarıya doğru kaldırın.
2 Elinizi Toz Kontrol Örtüsünün (2) altına koyun ve Yastık Tutucuyu (4) esnek yastık tutucu takımından çıkarın. NOT: Tutucuyu sıkıca kavrayın
ve tutucuyu Sol Vida Dişi kullandığından dolayı saat yönünde (sağ tarafa doğru) çevirin.
3 27 inç (68 cm) çapında bir Parlatma Yastığı (AA) kullanın. Yastıklar ve parçaların seçimi konusunda bulunduğunuz yerdeki Nilfi sk
Distribütörüne başvurun.
4 Plastik Yastık Tutucuyu (4) Yastığın (AA) merkezine doğru takın. Daha sonra tutucuyu saat yönünün tersine (sola doğru) çevirerek yeniden
yerleştirin. NOT: Önemli !!! Mandalın tıklama sesini duyana kadar tutucuyu içeriye doğru çevirin; böylece yastık malzemesinin uygun biçimde
sıkıştırılması ve tutucunun zemine çarpmayacak şekilde yukarı çekilmesi yoluyla yastığın gerekli şekilde gerginleştirilmesi sağlanır.
ŞEKIL 2
FORM NO. 56041655 - UHR 70-1700 - A-7
A-8 / TÜRKÇE

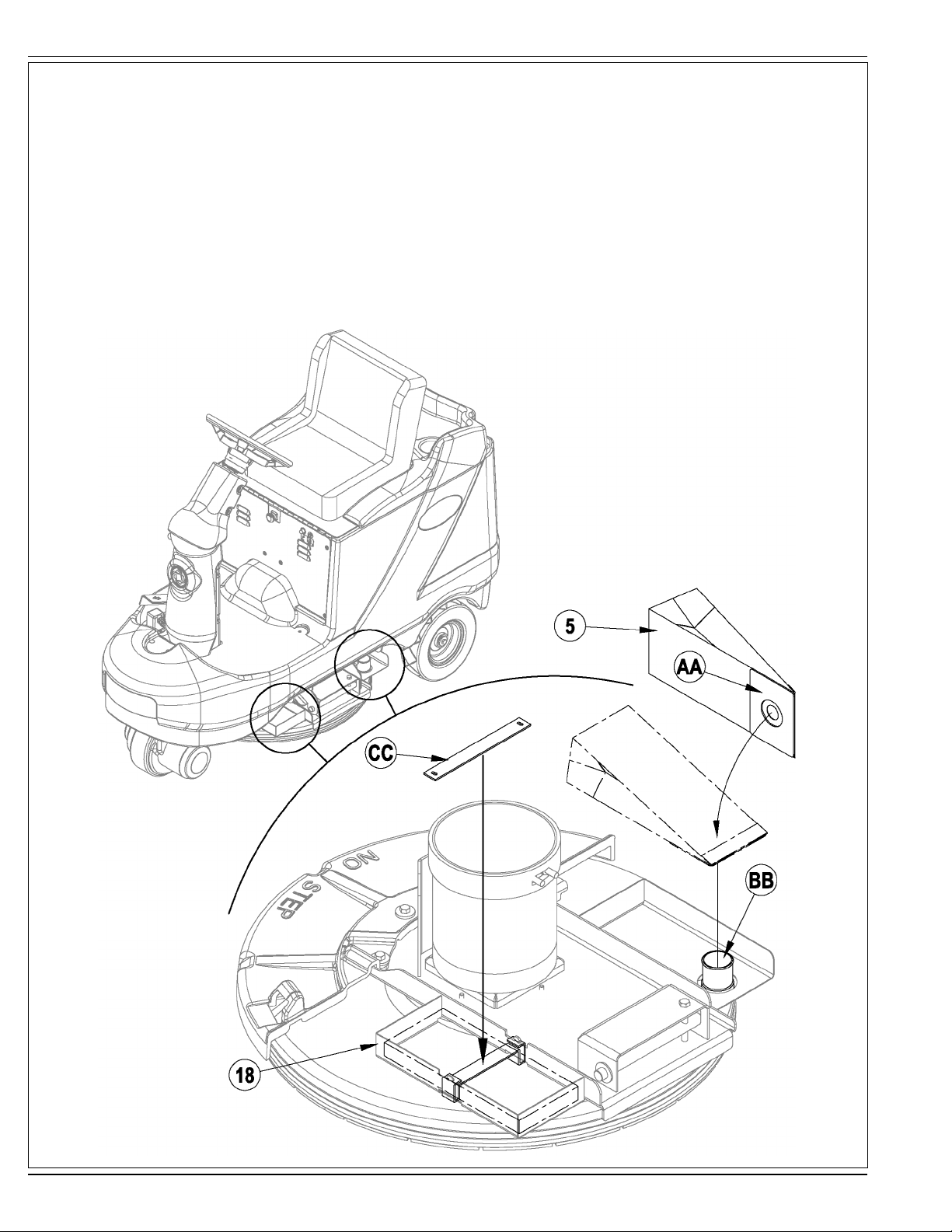

TOZ TOPLAMA TORBASININ TAKILMASI
The UHR 70-1700, PN 56391185 nolu toz toplama torbasını kullanmaktadır (6’lı paketler halinde satılır).
Bkz. Şekil 3. Toz Toplama Torbasını (5) açın ve Mukavva Tutucunun (AA) üzerine doğru tutarak makinenin sol tarafında bulunan Yastık Tahrik
Güvertesi (1) üzerinde yer alan Toplama Borusuna (BB) geçirin.
NOT: Toz Toplama Torbası (5) veya isteğe bağlı PN56422083 nolu Aktif Toz Kontrol Kiti (21) takılı olmadan UHR 70-1700 cihazını çalıştırmayın.
Aksi halde parlatma tozu havaya savrulacaktır. Aktif Toz Kontrol Kiti (21), Ana Kontak Anahtarının (A) AÇIK konumda olduğu, Yastık Tahrik
Güvertesinin (1) aşağıda olduğu ve İLERİ/GER
Fazla olan Toz Toplama Torbaları, şekilde gösterildiği gibi Yedek Toz Torbası Deposunda (18) saklanabilir. Torbaları tutturmak için Lastik Kayışı
(CC) şekilde görüldüğü gibi takın.
İ Sürme Pedalının (8) boşta olduğu durumlarda çalışır.
ŞEKIL 3
A-8 - FORM NO. 56041655 - UHR 70-1700
TÜRKÇE / A-9
HER KULLANIMDAN ÖNCE
1 Operatör kumanda cihazları ve bunların işlevlerini tam olarak anladığınızdan emin olun.
2 Ana Kontak Anahtarını (A) AÇIK (I) konuma getirin ve Batarya Durum Göstergesini (B) kontrol edin. Kırmızı ışık yanması halinde, makineyi
kullanmadan önce bataryayı yeniden doldurun.
3 Yeni veya temiz bir yatağın takılıp takılmadığını kontrol edin.
4 Toz Toplama Torbasının (5) takılı olup olmadığını kontrol edin.
PARLATILACAK ZEMININ PLANLANMASI
1 Zeminin çizilmesini ve parlatma performansının kötü olmasını engellemek için, zemini önceden süpürün veya zeminde bulunan çöpleri
kaldırın.
2 Minimum durma veya başlama olacak şekilde uzun sürüş alanları belirleyin.
3 Direklere çarpmaktan ya da makinenin kenarlarını sürtmekten kaçının.
MAKINENIN ÇALIŞTIRILMASI
NOT: Parantez içinde verilen koyu numaralar veya harfl er, A-4 - A-5 arası sayfalarda gösterilen bir bileşeni belirtmektedir.
Kılavuzun MAKİNENİN KULLANIMA HAZIRLANMASI ve HER KULLANIMDAN ÖNCE bölümlerinde verilen talimatları uygulayın.
1 Makine üzerine oturduktan sonra Direksiyon Eğim Ayarı (9) yoluyla Direksiyonu (11) rahat bir kullanma pozisyonuna ayarlayın.
2 Ana Kontak Anahtarını (A) AÇIK (I) konuma getirin. Böylece Batarya Durum Göstergesi Işığı/Işıkları (B) ve Saat Ölçer / Hata Ekranı (C)
görüntülenecektir.
3 Makineyi çalışma yapılacak alana götürmek için, İleri hareket etmek üzere İLERİ/GERİ Sürme Pedalının (8) ön tarafına ve Geriye gitmek
üzere pedalın arka tarafına yatay basınç uygulayın. NOT: Ön tahrik tekerleğinde bir yerleşik elektromanyetik fren sistemi vardır ve İLERİ/
GERİ Sürme Pedalının (8) boşta olduğu ya da Ana Kontak Anahtarının (A) KAPALI konumda olduğu durumlarda etkin hale gelmektedir.
Manuel olarak geçersiz kılma talimatları için ELEKTROMANYETİK FREN bölümüne bakınız.
4 Çalışma yapılacak alana gelindiğinde, yastık basıncı, Ana Kontak Anahtarı (A) kapalı konuma getirilerek ayarlanabilir. Ana Kontak Anahtarını
(A) açarken Yastık Tahriki Yükseltme / Alçaltma Anahtarına (E) basılı tutun. Ekranda (C) “Ayarla” (‘Adjust’) sözcüğü göründüğündeYastık
Tahriki Yükseltme / Alçaltma Anahtarı serbest bırakılabilir. Serbest bırakıldığında, ekranda “1”, “2” ya da “3” sayıları görüntülenecektir.
Bunlar yastık basınç ayarlarıdır ve “3” en yüksek yastık basınç ayarıdır. Yastık basıncını değiştirmek için, Yastık Tahriki Yükseltme / Alçaltma
Anahtarına (E) basarak 1, 2 ve 3 arasında geçiş yapabilirsiniz. Parlatmak istediğiniz ayarı seçtikten sonra, bu ayarı belleğe almak için Ana
Kontak Anahtarını (A) kapalı konuma getirin. Bu ayar, yukarıda açıklanan prosedür kullanılarak değiştirilmesine kadar kontrol panelinin
belleğinde kalacaktır.
5 Çalışma yapılacak alana geldiğinizde, makineyi İLERİ veya GERİ hareket ettirmek için makinenin İLERİ/GERİ Sürme Pedalına (8) basın.
Yastık Tahrik Güvertesi (1) indirilmeden önce makine mutlaka hareket etmiş olmalıdır.
6 Makineyi hareket ettirdikten sonra, Yastık Tahriki Yükseltme / Alçaltma Anahtarına (E) basarak Yastık Tahrik Güvertesini (1) indirin. Kontrol
panelinde bulunan Yastık Tahrik Göstergesi Işığı (D) aşağı inerken sarı yanacak ve tam indiğinde yeşil yanacak ve yastık dönmeye
başlayacaktır. Yastık Tahriki Yükseltme / Alçaltma Anahtarına (E) basarak Yastık Tahrik Güvertesini (1) yükseltebilirsiniz. Yastık Tahrik
Göstergesi Işığı (D) yukarı çıkarken kırmızı yanacak ve tam yükseldikten sonra KAPALI konuma gelecektir. NOT: Operatörün ayağı Sürme
Pedalından kaldırıldığında, pedal otomatik olarak boşa geçer ve yastık motoru yaklaşık bir saniye sonra kapanacaktır (Yastık Tahrik
Göstergesi Işığı (D) sarı olarak yanacaktır). Makineyi durdurmadan önce Yastık Tahrik Güvertesini yükseltin. Yastık aşağıda ve çalışıyorken
makinenin durdurulması halinde zemin zarar görebilir.
7 Düz çizgileri takip ederek parlatmaya başlayın ve her geçişin 2-3 inç (5-7 cm) içerisine denk gelecek şekilde ayarlayın. Zeminin durumuna
göre makine hızını ayarlayın (zemin fazla çizik ise, düzgün parlatma için daha yavaş bir hızda sürün). Takılı olması halinde, Aktif Toz Kontrol
Kiti (21), Ana Kontak Anahtarının (A) AÇIK konumda olduğu, Yastık Tahrik Güvertesinin (1) aşağıda olduğu ve İLERİ/GERİ Sürme Pedalının
(8) boşta olduğu durumlarda çalışır.
DİKKAT!
Yastık aşağıda ve çalışıyorken makinenin durdurulması halinde zemin zarar görebilir.
8 Parlatma işlemi sırasında makineyi durdurarak, yastığı kaldırmak ve yastığın zemin cilası ve kirle dolu olup olmadığını kontrol etmek gerekli
olabilir. Böyle bir durumda, temiz tarafı gelecek şekilde yastığı ters çevirin veya temiz bir yastık takın.
ÖNEMLİ NOT: Ünitenin bir acil durumda hızla kapatılması gerekli olduğunda, Acil Durum Güç Kapama (10) kolunu itiniz.
FORM NO. 56041655 - UHR 70-1700 - A-9
A-10 / TÜRKÇE
KULLANIM SONRASI
1 Yastık Tahrik Güvertesini (1) kaldırın ve makineyi bir servis alanına götürün.
2 Ana Kontak Anahtarını (A) KAPALI (O) konuma getirin ve anahtarı çıkarın.
3 Parlatma yastığını çıkarın, yastığı ılık su ile yıkayarak kuruması için bir yere asın. NOT: Tekrar kullanmadan önce yastığın tam olarak
kurumasını sağlayın.
4 Toz Toplama Torbasını (5) kontrol edin ve yarıdan fazla dolu veya zarar görmüş ise yeni bir torba ile değiştirin.
5 Bakım çizelgesini kontrol edin ve gerekli bakım işlemlerini gerçekleştirin.
6 Nemli bir bezle makineyi silin ve sonra temiz ve kuru bir yerde muhafaza edin.
BAKIM ÇIZELGESI
BAKIM KALEMİ Günlük Haftalık Aylık Yıllık
Bataryaların Şarj Edilmesi X
Parlatma Yastıklarının Kontrolü/Temizlenmesi/Değiştirilmesi X
Toz Toplama Torbasının Kontrolü/Değiştirilmesi X
Batarya Su Seviyesinin Kontrolü X
Yastık Örtüsü Etekliğinin Kontrolü/Değiştirilmesi X
Direksiyon Zinciri Gerginliği X
Yağlama X
Yastık/Tekerlek Tahriki/Aktüatör Motorlarındaki
Karbon Fırçası Aşınmalarının Kontrolü X
NOT: Bu kılavuzda bahsedilen tüm bakım kalemleri ile ilgili daha fazla ayrıntı için Servis El Kitabına bakınız.
MAKİNENİN YAĞLANMASI
Periyodik olarak yağlanması gereken yerler:
1 – Direksiyon Mili Kardan Mafsalı (yağ deliği veya portu)
DIREKSIYON ZINCIRI GERGINLIĞI
Ayda bir kontrol edin ve gerekirse ayarlama yapın (ayrıntılı talimatlar için servis el kitabına bakın).
ELEKTROMANYETIK FREN
Bkz. Şekil 4. Tahrik/Direksiyon Takımında (14) bir yerleşik elektromanyetik fren sistemi vardır
ve İLERİ/GERİ Sürme Pedalının (8) boşta olduğu ya da Ana Kontak Anahtarının (A) KAPALI
konumda olduğu durumlarda etkin hale gelmektedir. Bu fren, şekilde görüldüğü gibi Yün Yağıltısı
(Yolk) (AA) arkasına orta veya büyük bir tornavida sokarak gerekli hallerde manuel olarak geçersiz
kılınabilir. Bu işlem sadece üniteyi itmeniz veya çekmeniz gerekli olduğunda yapılmalıdır.
ŞEKIL 4
A-10 - FORM NO. 56041655 - UHR 70-1700
Loading...
