UHB 51-1500
Brugsvejledning og reservedelsliste
Brukerveiledning og deleliste
Bruksanvisning och Stycklista
Käyttöohjeet ja osaluettelo
Nilfisk Model: 01610A (UHB 51-5100)
DK
NO
SE
FI
Dansk (2-9), Reservedelsliste (35-51)
Norsk (10-17), Deleliste (35-51)
Svenska (18-25),
Suomi (26-33), Osaluettelo (35-51)
6/08 Form Number 71456A-G1
Stycklista(35-51)
EN
DANSK
DK
INDHOLDSFORTEGNELSE
Sikkerhedsanvisninger........................................................................................................3
Kend din maskine ..............................................................................................................4
Indledning...........................................................................................................................5
Reservedele og service.................................................................................................5
Mærkeplade.................................................................................................................5
Udpakning af maskinen ................................................................................................5
Klargøring af maskinen før brug .......................................................................................... 5
Service på batterierne...................................................................................................5
Installation af batteri .....................................................................................................7
Installation af rondel .....................................................................................................7
Installation af støvsugerpose ........................................................................................7
Justering af rondeltryk ..................................................................................................7
Vedligeholdelse..................................................................................................................8
Vedligeholdelsesplan ................................................................................................... 8
Vedligeholdelse af batteri .............................................................................................8
Fejlfinding...........................................................................................................................8
Maskinvibration ............................................................................................................8
Hvirvelmærker ..............................................................................................................8
Nedsat køretid..............................................................................................................8
Specifikationer ...................................................................................................................9
Afsnit II Reservedelsliste .................................................................................................. 35
2 - (DK) Formularnummer 71456A-G1 - UHB 51-5100
DANSK
DK
VIGTIGE SIKKERHEDSANVISNINGER
Denne maskine er kun egnet til kommercielt brug, for eksempel på hoteller, skoler, hospitaler, fabrikker, butikker og kontorer, der
ikke omfatter normale beboelsesrengøringsformål.
Ved anvendelse af dette apparat skal de grundlæggende forholdsregler altid overholdes, herunder:
ADVARSEL!
For at nedsætte risikoen for brand, elektrisk stød, legemsbeskadigelse eller materielle skader, skal alle anvisninger læses før brug.
* Maskinen bør ikke tages i brug, før den er helt samlet. Eftertjek maskinen grundigt før drift.
* Maskiner kan forårsage eksplosioner ved anvendelse i nærheden af brændbare materialer og dampe. Anvend ikke
denne maskine med eller nær brændstoffer, opløsningsmidler, fortynder eller andre brændbare materialer.
* Blybatterier afgiver gasser, som udgør eksplosionsfare. Batterier bør ikke komme I nærheden af gnister eller
flammer. Ryg ikke i nærheden af maskinen. Oplad kun batterierne i områder med god ventilation. Kontrollér at
vekselstrømsopladerens stikprop er taget ud af kontakten på væggen, og lagt væk, inden maskinen betjenes..
* Bortskaffelsesmetode: Bortskaffes som farligt affald. Alle føderale, statslige og lokale miljøregulativer for
syre- eller blyholdigt affald skal overholdes. Send batterier til genvinding i henhold til gældende føderale,
statslige og lokale regulativer.
* Arbejde med batterier kan være farligt. Benyt altid beskyttelsesbriller og arbejdstøj ved arbejde med batterier. Brug
ingen smykker. Læg ikke værktøj eller andre metalgenstande hen over batteriklemmerne eller oven på batterierne.
* Brug af ladeaggregat med beskadiget ledning kan medføre elektrisk stød med døden til følge. Brug derfor ikke
ladeaggregatet, hvis ledningen er beskadiget.
* Denne maskine bør kun betjenes bagfra, da der ellers kan opstå personeller materielskade.
* Maskinen er tung. Der kræves to stærke personer til at flytte maskinen på rampe eller nedkørsel. Arbejd i langsomt
tempo. Vend ikke maskinen på rampe eller nedkørsel. Hvis maskinen betjenes på en hældning på over 2 %, må
der ikke standses, drejes eller parkeres.
* Maskiner kan vælte, hvis de køres over trappekanter eller pålæsningsramper, og forårsage kvæstelser eller
beskadigelse. Slå nøgleafbryderen fra (OFF) på L-modeller, og fjern nøglen.
* Ændringer eller modificeringer, der ikke er godkendt af fabrikanten, ophæver alle garantier og ethvert ansvar, og
det kan resultere i skader på maskinen eller personskade på operatøren eller folk i nærheden.
* Vedligeholdelse og reparationer som udføres af uautoriseret personale kan medføre beskadigelse eller
personskade. Vedligeholdelse og reparationer må kun udføres af autoriseret personale.
* Sørg for at de elektriske dele er tørre. Aftør altid maskinen efter endt brug.
* Læs derfor alle påskrifter før drift. Sørg for at alle påskrifter og vejledninger er fastgjort til maskinen.
* Brug kun kommercielt tilgængelige gulvvaskemiddel og -voks, der er beregnet til maskiner. Brug ikke
brændbare materialer.
* Når der udføres rengøring, service- eller vedligeholdelsesarbejde, udskiftning af dele eller omskiftning til en
anden funktion, skal strømkilden være slået fra.
* Anvendelse af maskinen som flytte- eller stigeredskab kan medføre materiale- eller personskade. Anvend ikke
maskinen som stige eller møbel.
* Garantien på maskinen bortfalder, hvis der anvendes andre end originale NIlfisk-reservedele.
GEM DENNE VEJLEDNING
(DK) Formularnummer 71456A-G1 - UHB 51-5100 - 3
EN
DANSK
DK

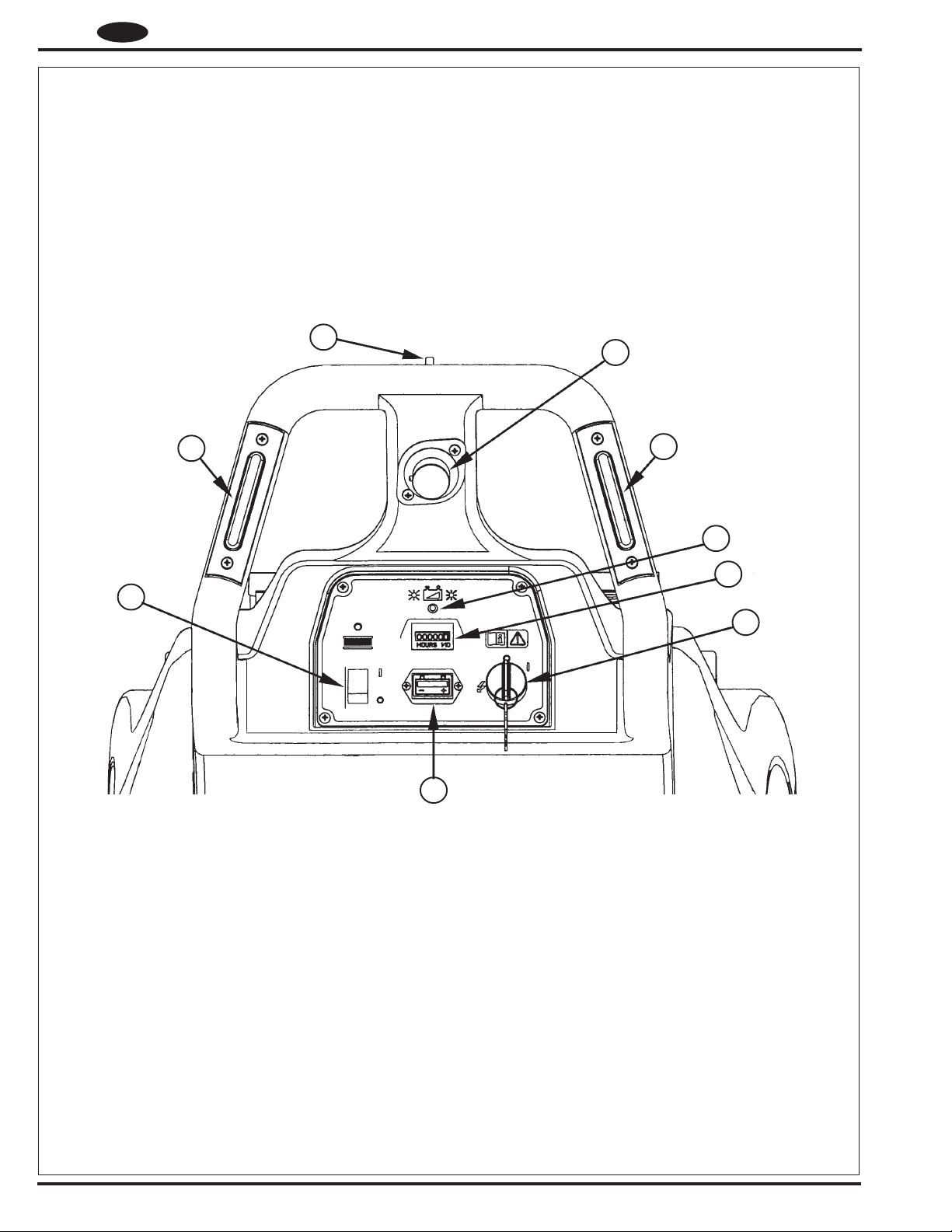

KEND DIN MASKINE
1 Tænd/Sluk-nøgleafbryder
2 Kontakt til rondel
3 Kontakt til rondel / kørsel
4 Batterimåler
5 Timetæller
6 Batteriladerindikator
7 Baglænskørsel
8 Kørehastighedskontrol
7
8
3
3
6
5
2
1
UHB 51-1500
4 - (DK) Formularnummer 71456A-G1 - UHB 51-5100
4
DANSK
DK
INDLEDNING
Denne vejledning vil hjælpe dig til at få størst muligt udbytte af Deres Nilfiskgulvmaskine. Læs vejledningen grundigt igennem, før du tager maskinen i brug.
Dette produkt er kun beregnet til kommercielt brug.
RESERVEDELE OG SERVICE
Nødvendige reparationer skal udføres af et autoriseret Nilfisk-servicecenter, der
beskæftiger fabriksuddannet servicepersonale og har et lager af originale Nilfiskreservedele og tilbehør.
Kontakt den Nilfisk-forhandler, der er anført nedenfor, vedrørende reservedele og
service. Oplys venligst model- og serienummer ved alle henvendelser.
(Til forhandleren: Påfør servicemærkat her.)
KLARGØRING AF MASKINEN FØR
BRUG
ADVARSEL!
Vær yderst forsigtig ved arbejde med batterier. Svovlsyren
i batterierne kan medføre alvorlig personskade, hvis den
kommer i kontakt med hud eller øjne. Eksplosiv brint
udluftes fra batterierne gennem åbninger i batterihætterne.
Denne gasart kan antændes af en lysbue, gnist eller
flamme.
NÅR DER UDFØRES SERVICE PÅ BA TTERIERNE...
• Tag alle smykker af
• Undlad at ryge
• Bær sikkerhedsbriller
• Sørg for, at arbejdsområdet har god udluftning
• Lad ikke værktøjet berøre mere end én batteripol ad
gangen.
MÆRKEPLADE
Maskinens model- og serienummer fremgår af mærkepladen i bunden af maskinen.
Disse oplysninger er nødvendige, når du bestiller reservedele til maskinen. Brug
pladsen nedenfor til at notere maskinens model- og serienummer til senere brug.
MODELNUMMER
SERIENUMMER
UDP AKNING AF MASKINEN
Når maskinen leveres, skal du efterse forsendelseskassen og maskinen grundigt for
tegn på beskadigelse. Hvis der er tegn på beskadigelse, skal du gemme
forsendelseskassen, så den kan blive undersøgt. Underret straks Nilfisk
kundeserviceafdeling om transportskaden (telefonnummeret er angivet på
bagsideomslaget af denne vejledning).
FORSIGTIG!
Denne maskines elektriske komponenter kan blive
alvorligt beskadigede, hvis batterierne ikke monteres og
tilsluttes korrekt. Batterierne skal monteres af din lokale
Nilfisk-forhandler eller en uddannet elektriker.
UHB 51-1500 kan bruges med tre 12 Volts 185 Ah-batterier eller
tre 12 Volts 234 Ah-AGM-batterier.
FORSIGTIG!
Batteriopladeren skal omprogrammeres, når der skiftes
fra blysyre- til AGM-batterier. Se Opladervejledning
for anvisninger.
(DK) Formularnummer 71456A-G1 - UHB 51-5100 - 5
DANSK
C
DK
EN
1
4
2
56
3
D
Fjern dækpladen
Udskift
støvsugerpose
E
B
A
6 - (DK) Formularnummer 71456A-G1 - UHB 51-5100
DANSK
DK
KLARGØRING AF MASKINEN
FØR BRUG
(B) INSTALLATION AF BATTERIERNE
1 Løft forsigtigt batterierne ned i batteribakken. Placér dem som vist på
figur B.
B
BATTERITILSLUTNINGER
(C) INSTALLATION AF RONDEL
Din lokale Nilfisk-forhandler kan levere de korrekte rondeller og gulvmidler til brug
med denne maskine.
FORSIGTIG!
Hvis der anvendes en forkert type rondel på denne maskine,
kan det beskadige gulvet. Rondellen skal være korrekt
centreret på rondelholderen for at forhindre
maskinvibration.
Følg nedenstående trin (se trin 1 - 6 på figur C) for installation af rondellen:
1 Slå nøgleafbryderen fra.
2 Sæt maskinen i den viste position, så du får adgang til rondelholderen.
3 Gå hen foran maskinen. Mens du holder rondelholderen med den ene hånd,
skal du dreje rondellen og rondeldrevet mod uret for at løsne rondelholderen.
4 Fjern den gamle rondel, og sæt en ny en på, og husk på at centrere den på rondel-
drevet.
5 Stram rondelholderen så meget som muligt.
6 Hæv bagenden af maskinen, så rondelhuset sænkes, ved at løfte som vist.
AFST ANDSKLODS
FRONT PÅ MASKINEN
2 Kontrollér, at nøgleafbryderen står på OFF (slukket).
3 Montér batterikablerne som vist på figur B med klemmerne mærket "P" på
de positive batteripoler og klemmerne mærket "N" på de negative poler.
Placér kablerne således, at hætterne let kan fjernes, hvis det bliver nødvendigt
at hælde mere vand på batterierne.
4 Stram møtrikken på hver batteripol lige nok til, at batteripolen ikke drejer på
klemmen. Stram så møtrikken endnu en hel omgang.
5 Kom fedt, petroleumsgelé eller batterismørespray på alle poler og klemmer
(fås i de fleste biludstyrsforretninger).
6 Sæt de sorte gummihætter på hver af polerne, og hold dem fast med plastik-
strips.
7 Forbind konnektoren fra batteripakken til konnektoren på kontrolpanelet.
8 Saml maskinen igen.
(D) INSTALLATION AF STØVSUGERPOSE
VIGTIGT!
Installér støvsugerposen (reservedelsnummer 56201569) oven
på kontrolkabinettet (se figur D). Støvsugersystemet kan ikke
køre korrekt, hvis støvsugerposen er fuld eller i stykker.
(E) JUSTERE RONDELTRYK
Rondeltrykket indstilles fra fabrikken for optimal polering for de fleste rondelog finish-kombinationer. Hvis unikke rondel- eller finish-forhold kræver
justering af rondeltrykket, justeres dette ved at følge nedenstående
fremgangsmåde: BEMÆRK: Justering af rondeltrykket skal udføres af en
kvalificeret servicetekniker.
1 Drej nøgleafbryderen til OFF (O).
2 Neden under poleringsenheden løsnes låsemøtrikken (A).
3 For at øge rondeltrykket, drejes bolten (B) med uret.
4 For at sænke rondeltrykket, drejes bolten (B) mod uret.
5 Spænd derefter låsemøtrikken (A) igen.
BEMÆRK: Oplad batterierne, før du tager maskinen i brug.
(DK) Formularnummer 71456A-G1 - UHB 51-5100 - 7
DANSK
DK
EN
VEDLIGEHOLDELSE
VEDLIGEHOLDELSESPLAN
Vedligeholdelse Dagligt Månedligt Årligt
Oplad batterierne x
Kontrollér/udskift støvsugerpose x
Kontrollér/udskift skørt x
Rengør rondel x
Smøring x
Kontrollér/udfør service på rondelmotorbørster x
Udfør service på drevmotorbørster x
VEDLIGEHOLDELSE AF BATTERIET
Oplad batterierne hver gang, maskinen bruges i 1 time eller mere, eller når
batterimåleren står i det røde felt.
Sådan oplades batterierne ...
1 Fjern dækpladen.
2 Tilslut opladeren.
3 Tjek væskestanden i alle battericeller efter opladning af batterierne. Påfyld om
nødvendigt destilleret vand for at bringe væskestanden op til
påfyldningsrørenes nederste del.
FEJLFINDING
MASKINVIBRATION
1 Rondellen er ikke korrekt centreret.
2 Defekt rondel. Udskift den.
HVIRVELMÆRKER
1 Rondellen er for aggressiv for gulvmidlet.
2 Rondellen er snavset. Kontrollér og udskift.
NEDSA T KØRETID
1 Batteriet skal oplades.
2 Batterierne mangler vand. Fyld netop nok vand på til at dække pladerne i
hver celle. Oplad derefter batterierne og kontrollér vandstanden igen.
FORSIGTIG!
For at undgå beskadigelse af gulvfladerne skal vand og
syre tørres af batteriernes overside efter opladning.
FORSIGTIG!
Der kan komme syre på gulvet, hvis batterierne overfyldes.
VIGTIGT!
Beskadigelse af motoren på grund af manglende service
på kulbørster er ikke omfattet af garantien. Se erklæringen
vedrørende den begrænsede garanti.
8 - (DK) Formularnummer 71456A-G1 - UHB 51-5100
SPECIFIKATIONER
Model UHB 51-1500
Strømforsyning 36 V
195 Ah
Motor, rondel 2,5 hk (1,9 kW) 65 A
Trækmotor 0,5 hk PM / 0,37 kW
Drivsystem Direkte drev
Rondel 51 cm (20 tommer)
Rondelhastighed 2000 omdr./min
Rondeltryk 0-30 pund.
Hastighed, fremad 0 - 240 fod/min.
Hastighed, baglæns 0 - 170 fod/min.
Vibration <2,5 m/s
Lydniveau dB(A) 68
Drivhjul 4 cmx20 cm
(1,62 tomme x 8,00 tommer)
Oplader 36 V, 25 A, 115 V/60 Hz
Længde 136 cm (53,5 tomme)
Bredde 56 cm (22 tommer)
Højde 106 cm (42 tommer)
Poleringsenhed 51 cm (20 tommer)
Poleringshastighed 24.000 kvadratfod/t.
Vægt (m/3 stk. 195 Ah) 234 kg (515 pund)
Forsendelsesvægt 254 kg (560 pund)
2
DANSK
DK
(DK) Formularnummer 71456A-G1 - UHB 51-5100 - 9
NORSK
NO
INNHOLDSFORTEGNELSE
Sikkerhetsveiledning.........................................................................................................11
Gjør deg kjent med maskinen...........................................................................................12
Innledning.........................................................................................................................13
Reservedeler og service..............................................................................................13
Merkeplate .................................................................................................................13
Pakke ut maskinen .................................................................................................... 13
Klargjøre maskinen for bruk.............................................................................................. 13
Ettersyn av batteriene ................................................................................................ 13
Montering av batterier .................................................................................................15
Montere skive.............................................................................................................15
Montere støvpose....................................................................................................... 15
Justere skivetrykk ......................................................................................................15
Vedlikehold ......................................................................................................................16
Vedlikeholdsplan ........................................................................................................16
Vedlikehold av batteriene............................................................................................ 16
Feilsøking ........................................................................................................................ 16
Vibrasjon i maskinen..................................................................................................16
Rotasjonsmerker ........................................................................................................16
Redusert kjøretid ........................................................................................................16
Spesifikasjoner................................................................................................................. 17
Del II Deleliste ..................................................................................................................35
10 - (NO) Skjema nr. 71456A-G1 - UHB 51-5100
NORSK
NO
VIKTIGE SIKKERHETSREGLER
Dette produktet er bare ment for kommersiell bruk, for eksempel i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og andre
lokaler som ikke er vanlige husholdninger og bomiljøer.
Ved bruk av denne maskinen skal visse grunnleggende forholdsregler alltid følges, inkludert følgende:
ADVARSEL!
For å redusere risikoen for brann, elektrisk støt, personskade eller skade på eiendom må alle reglene leses før bruk.
* Maskinen bør ikke tas i bruk, før den er helt montert. Ettersjekk maskinen grundig før drift.
* Maskiner kan forårsake eksplosjoner ved anvendelse i nærheten av brennbare materialer og damp. Anvend ikke
denne maskinen med eller nær brennstoffer, oppløsningsmidler, fortynner eller andre brennbare materialer.
* Blybatterier avgir gasser, som utgjør eksplosjonsfare. Batterier bør ikke komme I nærheten av gnister eller
flammer. Røyk ikke i nærheten av maskinen. Opplad kun batteriene i områder med god ventilasjon. Sørg for at
ladeaggregatets nettstøpsel er tatt ut av veggkontakten og lagt bort før maskinen settes i drift.
* Avhendingsmetode for avfall: Avhendes som farlig avfall. Ta hensyn til alle nasjonale og lokale miljøforskrifter
for syre- og blyavfall. Send batteriene til gjenvinning i samsvar med gjeldende nasjonale og lokale forskrifter.
* Arbeid med batterier kan være farlig. Benytt alltid beskyttelsesbriller og arbeidstøy ved arbeid med batterier. Bruk
ingen smykker. Legg ikke verktøy eller andre metallgjenstander over batteriklemmene eller oppå batteriene.
* Bruk av ladeaggregat med skadet ledning kan medføre elektrisk støt med døden til følge. Bruk derfor ikke
ladeaggregatet, hvis ledningen er skadet.
* Denne maskinen bør kun betjenes bakfra, da det ellers kan oppstå person-eller materielskade.
* Maskinen er tung. Det kreves to sterke personer til å flytte maskinen på rampe eller nedkjørsel. Arbeid i langsomt
tempo. Vend ikke maskinen på rampe eller nedkjørsel. Dersom man betjener maskinen i en helling på mer enn
2 grader må man ikke stoppe, svinge eller parkere.
* Maskinen kan velte og forårsake person- eller materiell skade hvis den styres ut over kanten av en trapp eller
lesserampe. På settes nøkkelbryteren til stilling "OFF" og nøkkelen tas ut.
* Endringer eller modifisering som ikke er godkjent av produsenten vil oppheve alle garantier og alt ansvar, og det
kan resultere i skade på maskinen eller personskade på operatøren eller tilskuere.
* Vedlikehold og reparasjoner utført av ikke-autoriserte personer, kan føre til skader eller personskader.
Vedlikehold og reparasjoner må bare overlates til autoriserte serviceteknikere.
* Sørg for at de elektriske delene er tørre. Tørk alltid av maskinen etter endt bruk. Maskinen bør lagres i tørre
omgivelser.
* Les derfor alle påskrifter før drift. Sørg for at alle påskrifter og veiledninger er fastgjort til maskinen.
* Bruk kun kommersielt tilgjengelig rengjøringsmiddel og voks som er beregnet for maskindrift. Bruk ikke lett
antennelige materialer.
* Når man rengjør eller utfører service eller vedlikehold på maskinen, skifter ut deler eller veksler til en annen
funksjon må strømkilden slås av.
* Anvendelse av maskinen som flytte- eller stigeredskap kan medføre person- eller materielskade. Anvend ikke
maskinen som stige eller møbel.
* Garantien på maskinen bortfaller, hvis det anvendes andre enn originale Nilfisk reservedeler. Anvend derfor
alltid Nilfisk-produkter ved utskiftning av reservedeler.
TA GODT VARE PÅ DISSE INSTRUKSENE
(NO) Skjema nr. 71456A-G1 - UHB 51-5100 - 11
NORSK
NO
GJØR DEG KJENT MED MASKINEN
1 Av/på nøkkelbryter
2 Strømbryter for skive
3 Skive- / Rotasjonsbrytere
4 Batterimåler
5 Timeteller
6 Batteriladerindikator.
7 Omvendt rotasjon
8 Hastighetskontroll for rotasjon
7
8
3
3
6
5
2
1
UHB 51-1500
12 - (NO) Skjema nr. 71456A-G1 - UHB 51-5100
4
NORSK
NO
INNLEDNING
Denne brukerhåndboken vil gi deg maksimalt utbytte av din Nilfisk gulvmaskin. Les
den grundig før du tar i bruk maskinen.
Dette produktet er bare ment for kommersiell bruk.
RESERVEDELER OG SERVICE
Eventuelle reparasjoner skal utføres av et autorisert Nilfisk Servicesenter, som har
fabrikkutdannet servicepersonell og lagerfører et utvalg av originale Nilfisk reservedeler
og tilbehør.
Ta kontakt med Nilfisk-forhandleren som er oppgitt nedenfor, hvis du trenger service
eller reservedeler. Vennligst oppgi modell- og serienummer ved henvendelse.
(Forhandler fester serviceetikett her.)
KLARGJØRE MASKINEN FOR
BRUK
ADVARSEL!
Vær ytterst forsiktig under arbeid med batterier.
Svovelsyren i batterivæsken kan gjøre stor skade hvis
den kommer i kontakt med hud eller øyne. Eksplosiv
hydrogengass utskilles fra innsiden av batteriene
gjennom åpninger i batteridekslene. Denne gassen kan
antennes av gnister, lysbuer eller flammer.
NÅR MAN UTFØRER SERVICE PÅ BATTERIENE MÅ
MAN...
• Fjerne alle smykker
• Ikke røyke
• Bruke vernebriller
• Arbeide på et sted med god ventilasjon
• Ikke la verktøy berøre mer enn en batteriklemme av
gangen
MERKEPLATE
Modellnummeret og serienummeret til maskinen finner du på merkeplaten, som sitter
under maskinen. Du trenger denne informasjonen for å bestille reservedeler til
maskinen. Bruk feltene nedenfor til å notere maskinens modell- og serienummer for
senere bruk.
MODELLNUMMER
SERIENUMMER
PAKKE UT MASKINEN
Når maskinen leveres, bør transportkassen og maskinen straks kontrolleres i tilfelle
skader. I tilfelle synlige skader må transportkassen tas vare på slik at den kan
kontrolleres. Ta straks kontakt med Nilfisk Kundeservice hvis du vil kreve erstatning
for transportskade (du finner telefonnummeret på baksiden av denne manualen).
FORSIKTIG!
Elektriske komponenter i denne maskinen kan påføres
stor skade hvis ikke batteriene installeres og tilkoples
korrekt. Batteriene bør monteres av din lokale Nilfiskforhandler eller av en godkjent elektriker.
UHB 51-1500 kan brukes med tre 12-volts 185 amperetimers
batterier eller tre 12-volts 234 amperetimers AGM-batterier.
FORSIKTIG!
Batteriladeren må programmeres når man veksler fra
blybatteri til AGM-batteri. Se lademanualen for
veiledning.
(NO) Skjema nr. 71456A-G1 - UHB 51-5100 - 13
NORSK
C
NO
1
4
2
56
3
D
Fjern dekselet
Skift ut støvposen
E
B
A
14 - (NO) Skjema nr. 71456A-G1 - UHB 51-5100
NORSK
NO
KLARGJØRE MASKINEN FOR
BRUK
(B) MONTERE BATTERIENE
1 Løft batteriene forsiktig inn på batteriholderen. Koble dem slik det er vist i
Figur B.
B
0
(C) MONTERE SKIVE
Din lokale Nilfisk-forhandler kan levere korrekte skiver og gulvfinish som skal brukes
med denne maskinen.
FORSIKTIG!
Bruk av feil type skiver på maskinen kan skade gulvet.
Skiven må sentreres korrekt på skiveholderen for å hindre
vibrasjon i maskinen.
Følg trinnene nedenfor (trinn 1-6 i Figur C) når du skal montere skiven:
1 Slå av hovednøkkelbryteren.
2 Sett maskinen i anvist posisjon for å komme til skiveholderen.
3 Gå foran maskinen. Hold fast skiveholderen med en hånd, og roter skiven og
skivens drivhjul mot klokken for å løsne skiveholderen.
4 Fjern den gamle skiven og sett inn en ny. Vær nøye med å sentrere den på
skivens drivhjul.
5 Stram skiveholderen så fast som mulig.
6 Bakre del av maskinen heves ved å løfte som vist, da senkes skiverammen.
AVSTANDSSTYKKE
FORAN PÅ MASKINEN
2 Forsikre deg om at nøkkelbryteren står i stilling av (OFF).
3 Monter batterikablene som vist i figur, med klemmene merket "P" på de
positive batteripolene og klemmene merket "N" på de negative polene.
Plasser kablene slik at hettene enkelt kan fjernes når det er nødvendig å fylle
vann på batteriene.
4 Stram mutterne på alle batteriklemmene nok til å unngå at den kan dreies på
batteripolen. Trekk deretter til mutteren en omgang til.
5 Påfør batteriklemmer og poler et lag fett, vaselin eller beskyttende spray
(finnes på bensinstasjoner og bilutstyrsforretninger).
6 Sett de svarte gummihettene over hver batteriklemme og bruk plastbåndene
til å holde dem på plass.
7 Koble sammen koblingsstykket fra batteripakken og koblingsstykket på
kontrollpanelet.
(D) MONTERE STØVPOSE
VIKTIG!
Støvposen (delenr. 56201569) monteres oppå styrerammen (se
Figur D). Støvsamlersystemet vil ikke fungere korrekt dersom
støvposen er full eller ødelagt.
(E) JUSTERE SKIVETRYKK
Skivetrykket stilles inn fra fabrikk, for optimal polering med best mulig
kombinasjon av skive og finish. Dersom andre skive- eller finishvilkår
krever justering av skivetrykket bør man følge prosedyren nedenfor.
MERK: Justering av skivetrykket bør utføres av en godkjent servicetekniker.
1 Slå av nøkkelbryteren (O).
2 Løsne kontramutteren (A) fra undersiden av poleringsverktøyet.
3 For å minske skivetrykket dreies bolt (B) med klokken.
4 For å øke skivetrykket dreies bolt (B) mot klokken.
5 Stram kontramutter (A).
8 Sett sammen maskinen igjen.
MERK: Batteriene må lades før maskinen tas i bruk.
(NO) Skjema nr. 71456A-G1 - UHB 51-5100 - 15
NORSK
NO
VEDLIKEHOLD
VEDLIKEHOLDSPLAN
Vedlikeholdspunkt Daglig Månedlig Årlig
Lade opp batteriene x
Kontrollere/skifte støvposer x
Kontrollere/skifte skjørt x
Rengjøre skive x
Smøring x
Kontroll/service på skivemotorens børster x
Service på drivmotorens børster x
VEDLIKEHOLD AV BATTERIENE
Lad batteriene hver gang maskinen har vært brukt i 1 time eller mer, eller når
batterimåleren er på rødt område.
Lade batteriene...
1 Fjern dekselet
2 Koble til laderen.
3 Kontroller væskenivået i hver battericelle etter at batteriene er ladet opp.
Etterfyll om nødvendig med destillert vann, til væsken når opp til bunnen av
påfyllingsrørene.
FEILSØKING
VIBRASJON I MASKINEN
1 Skiven er ikke korrekt sentrert.
2 Skiven er skadet. Skift ut.
ROTASJONSMERKER
1 Skiven er for kraftig for gulvets overflate.
2 Skiven er skitten. Kontroller og skift ut.
REDUSERT KJØRETID
1 Batteriet må lades.
2 Batteriene trenger vann. Fyll på akkurat så mye vann at platene i hver celle
dekkes. Lad batteriene og kontroller vannivået igjen.
FORSIKTIG!
For å unngå skade på gulvoverflaten, bør vann og batterisyre
tørkes bort fra toppen av batteriene etter lading.
FORSIKTIG!
Det kan renne batterisyre på gulvet hvis batteriene
overfylles.
VIKTIG
Motorskade som følge av mangel på kontroll og vedlikehold
av karbonbørstene dekkes ikke av garantien. Se erklæring
om begrenset garanti.
16 - (NO) Skjema nr. 71456A-G1 - UHB 51-5100
SPESIFIKASJONER
Modell UHB 51 -1 50 0
Strømforsyning 36 volt
195 AH
Motor, skive 2,5 hk (1,9 kW) 65 amp
Trekkevne, motor ,5 hk PM / ,37 kW
Kjøresystem Direkte drift
Skive 20 " (51 cm)
Skivehastighet 2000 rpm
Skivetrykk 0-30 pund
Hastighet, forover 0 - 240 fot/min.
Hastighet, bakover 0 - 170 fot/min.
Vibrasjon <2.5 m/s
Lydnivå (dbA) 68
Drivhjul 1,62" x 8,00" (4 cm x 20 cm)
Lader 36 V, 25 A, 115 V/60 Hz
Lengde 53,5 tommer (136 cm)
Bredde 22 tommer (56 cm)
Høyde 42 tommer (56 cm)
Poleringsrunde 20 tommer (51 cm)
Poleringsytelse 24 000 kvadratfot pr. t.
Vekt (w/3 - 195AH) 515 pund/234 kg
Forsendelsesvekt 560 pund/254 kg
2
NORSK
NO
(NO) Skjema nr. 71456A-G1 - UHB 51-5100 - 17
SESVENSKA
INNEHÅLLSFÖRTECKNING
Säkerhetsinstruktioner ..................................................................................................... 19
Lär känna din maskin .......................................................................................................20
Inledning ..........................................................................................................................21
Delar och service........................................................................................................ 21
Namnplåt ................................................................................................................... 21
Packa upp maskinen ................................................................................................. 21
Förbered maskinen för användning ................................................................................... 21
Serva batterier ............................................................................................................21
Batteriinstallation ....................................................................................................... 23
Montering av dynan ....................................................................................................23
Montering av dammpåsen ..........................................................................................23
Ställa in dynans tryck ................................................................................................ 23
Underhåll.......................................................................................................................... 24
Underhållsschema .....................................................................................................24
Batteriunderhåll ..........................................................................................................24
Felsökning .......................................................................................................................24
Maskinvibration .......................................................................................................... 24
Virvelmärken .............................................................................................................. 24
Minskad körtid ........................................................................................................... 24
Specifikationer ................................................................................................................. 25

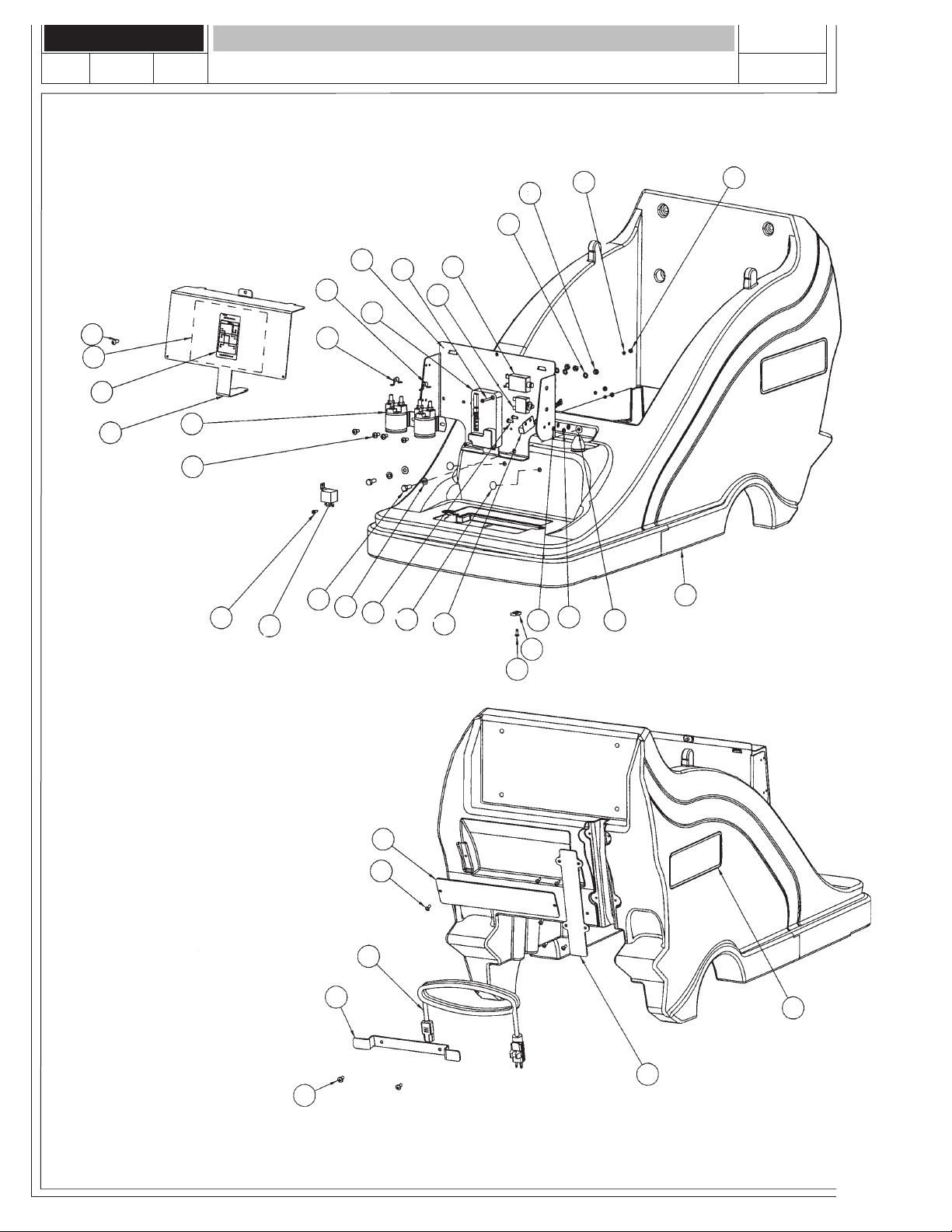

Avsnitt II Styckelista......................................................................................................... 35
18 - (SE) Formnummer 71456A-G1 - UHB 51-5100
SVENSKA
SE
VIKTIGA SÄKERHETSINSTRUKTIONER
Denna maskin lämpar sig bara för kommersiell användning, t.ex. på hotell, skolor, sjukhus, industrier, butiker och kontor men inte
för normala hushållsändamål i bostad.
När apparaten används, måste alltid grundläggande försiktighetsåtgärder följas, däribland följande:
VARNING!
För att minska risken för brand, elektriska stötar, skada på person eller egendom, ska instruktionerna läsas före användning.
* Maskinen bör inte tas i bruk förrän den är helt ihopsatt. Kontrollera maskinen omsorgsfullt innan den används.
* Maskinen kan förorsaka explosioner om den används i närheten av antändbara material eller ångor. Använd inte
denna maskin med eller nära antändbart material, lösningsmedel, förtunningsmedel eller andra antändbara
material.
* Blybatterier avger gaser som kan utgöra en explosionsrisk. Batterier får inte komma I närheten av gnistor eller
öppen eld. Rök inte vid maskinen. Ladda batterier endast i lokaler med god ventilation. Se till att batteriladdarens
kontakt är urkopplad från vägguttaget och att sladden är undanstoppad före du använder maskinen..
* Avyttringsmetod: Avyttra som farligt avfall. Iakttag alla statliga och kommunala miljöföreskrifter för hantering
av syra- eller blyavfall. Skicka batterier till blyåtervinning i enlighet med gällande statliga och kommunala
föreskrifter.
* Arbete med batterier kan vara farligt. Använd alltid skyddsglasögon och skyddskläder vid arbete med batterier.
Bär inte smycken. Placera aldrig verktyg eller andra metallföremål over batterikontakterna eller ovanpå batterierna.
* Användning av ett laddningsaggregat med skadade ledningar kan ge upphov till livsfarliga, elektriska stötar. Använd
därför aldrig ett laddningsaggregat med skadade ledningar.
* Denna maskin bör endast betjänas från baksidan, eftersom det annars finns risk för person- eller materialskador.
* Maskinen är tung. Det krävs två starka personer för att hantera maskinen på en ramp eller nedfartsväg. Arbeta
i långsamt tempo. Vänd inte maskinen på rampen eller nedfartsvägen. Stanna, sväng och parkera inte om
maskinen används på en lutningsgrad som är större än 2 %.
* Maskinen kan tippa och orsaka skador på person eller egendom, om den körs over trappkanter eller lastramper.
Skall nyckeln vridas till OFF-läge och tas ur.
* Ändringar eller modifieringar som inte tillåtits av tillverkaren ogiltiggör alla och envar av garantierna och
skyldigheterna och kan resultera i skador på maskinen eller skador på användaren eller personer i närheten.
* Underhåll och reparationer utförda av obehörig personal kan leda till sak- eller personskador. Underhåll och
reparation får endast utföras av behörig personal.
* Se därför till att de elektriska delarna är torra. Torka alltid av maskinen när den har använts. Maskinen ska
förvaras i en torr byggnad.
* Läs därför igenom alla påskrifter före drift. Se till att alla påskrifter och instruktioner sitter fast ordentligt på
maskinen.
* Använd bara kommersiellt tillgängliga golvrengöringsmedel och vax som är avsedda för maskindrift. Använd
inte brandfarliga material.
* Vid rengöring, service eller underhåll av maskinen, byte av delar eller ändring till en annan funktion, måste
strömmen stängas av.
* Användning av maskinen för att flytta andra föremål, eller att klättra på maskinen, kan leda till person- eller
materialskador.
* Garantin på maskinen ogiltigförklaras vid användning av andra reservdelar än Nilfisk originalprodukter. Använd
därför alltid Nilfisk-produkter vid byte av reservdelar.
SPARA DESSA INSTRUKTIONER
(SE) Formnummer 71456A-G1 - UHB 51-5100 - 19
SESVENSKA
LÄR KÄNNA DIN MASKIN
1 På / Av nyckelbrytare
2 Strömbytare dyna
3 Dyna / traversbrytare
4 Batterimätare
5 Tidmätare
6 Batteriladdningsindikator
7 Travers Back
8 Travers hastighetskontroll
7
8
3
3
6
5
2
1
20 - (SE) Formnummer 71456A-G1 - UHB 51-5100
4
UHB 51-1500
SVENSKA
SE
INLEDNING
Denna bruksanvisning ska hjälpa dig att få ut mesta möjliga från din Nilfisk golvmaskin.
Läs den noga innan du använder maskinen.
Produkten är enbart avsedd för kommersiell användning.
DELAR OCH SERVICE
När reparationer behövs, ska de utföras av ditt auktoriserade Nilfisk servicecenter,
som använder specialutbildad servicepersonal och upprätthåller ett lager av Nilfisk
originalreservdelar och tillbehör.
Kontakta försäljaren av Nilfisk nedan för reparationer eller service. Var vänlig ange
modell och serienummer när du diskuterar maskinen.
(Säljare, fäst servicemärke här.)
FÖRBERED MASKINEN FÖR
ANVÄNDNING
VARNING!
Var mycket försiktig när du arbetar med batterier.
Svavelsyra i batterier kan orsaka allvarliga skador om det
kommer i kontakt med hud eller ögon. Explosiv vätgas
ventileras släpps ut från batteriets insida genom
öppningarna i batterilocken. Gasen kan antändas av
ljusbåge, gnista eller låga.
NÄR BA TTERIER SERVAS…
• Ta av alla smycken
• Rök inte
• Använd skyddsglasögon
• Arbeta i ett väl ventilerat utrymme
• Låt inte verktyg komma i kontakt med mer än en
batteriklämma åt gången.
NAMNPLÅT
Din maskins modellnummer och serienummer ses på namnplåten i botten på
maskinen. Denna information krävs när du beställer reservdelar till maskinen.
Använd utrymmet nedan för att anteckna maskinens modellnummer och serienummer
för framtida referens.
MODELLNUMMER
SERIENUMMER
P ACKA UPP MASKINEN
När maskinen levereras, ska transportförpackningen och maskinen undersökas
noga, så att de inte fått några skador. Om skadan är uppenbar, ska förpackningen
sparas så att den kan inspekteras. Kontakta genast Nilfisk kundtjänstavdelning, för
att reklamera en fraktskada (telefonnummer finns på bruksanvisningens baksida).
VARNING!
Elektriska komponenter i maskinen kan skadas allvarligt,
om inte batterierna installeras och kopplas rätt. Batterier
ska installeras av din lokala försäljare av Nilfisk eller av
en kvalificerad elektriker.
UHB 51-1500 kan användas med tre batterier på 12 volt, 185
amp/tim eller tre AGM-batterier på 12 volt, 234 amp/tim.
VARNING!
Batteriladdaren måste omprogrammeras vid byte från
blysyra- till AGM-batterier. För instruktioner, se
manualen för laddaren.
(SE) Formnummer 71456A-G1 - UHB 51-5100 - 21
C
SESVENSKA
1
4
2
56
3
D
Ta bort höljet
Byta dammpåse
E
B
A
22 - (SE) Formnummer 71456A-G1 - UHB 51-5100
SVENSKA
SE
FÖRBERED MASKINEN FÖR
ANVÄNDNING
(B)-INSTALLERA BATTERIERNA
1 Lyft försiktigt in batterierna på batteribrickan. Placera som på
bild B.
B
BATTERIANSLUTNINGAR
(C)-MONTERING A V DYNA
Din lokala distributör av Nilfisk kan tillhandahålla rätt dynor och golvbehandlingsmaterial
för att använda med denna maskin.
VARNING!
Används fel typ av dyna på maskinen kan det skada golvet.
Dynan måste vara riktigt centrerad på dynhållaren, för att
förhindra att maskinen vibrerar.
Följ stegen nedan för montering av dynan (se steg 1 - 6 på bild C):
1 Vrid nyckelbrytaren till av.
2 Ställ maskinen som på bilden, för att komma åt dynans låspinne.
3 Gå till maskinens framsida. När du håller dynans låspinne med ena handen
snurrar du dynan och dyndrevet moturs för att lossa dynhållarens låspinne.
4 Ta bort den gamla dynan och montera en ny och var noga med att den centreras
på dyndrevet.
5 Dra åt dynhållarens låspinne så hårt det går igen.
6 Höj maskinens bakdel för att sänka dynkåpan genom att lyfta som på bilden.
DISTANSBRICKA
MASKINENS FRAMSIDA
2 Se till att nyckelbrytaren är i läget OFF.
3 Sätt i batterikablarna som på bild B, sätt kabelfästena markerade med "P"
på de positive polerna och kabelfästena markerade med "N" på de negativa
polerna. Placera kablarna så att locken lätt kan tas bort när det är nödvändigt
att fylla på vatten i batterierna.
4 Dra åt muttern på vardera batteriklämman precis så mycket som behövs för
att batteriklämman inte ska vridas på batteripolen. Dra därefter åt muttern
ytterligare ett helt varv.
5 Smörj batteriklämmor och poler med fett, petroleumgelé eller spraya på
batterilack (finns i de flesta butiker för bilreservdelar).
6 Sätt på de svarta gummi-"strumporna" över vardera terminalen och använd
lås-/fastspänningsbygel/-band av plast för att hålla dem på plats.
(D)-MONTERING A V DAMMPÅSEN
VIKTIGT!
Montera dammsamlingspåsen (artikelnummer 56201569)
ovanpå kontrollhöljet (se bild D). Dammsamlingssystemet
fungerar inte riktigt om påsen är full eller trasig.
(E)-STÄLLA IN DYNANS TR YCK
Dynans tryck ställs in på fabriken för optimala polerings- och
ytbehandlingskombinationer. Om unika dyn- eller ytbehandlingsförhållanden
kräver justeringar av dynans tryck, ska de justeras enligt proceduren
nedan. OBS: Justeringar av dynans tryck ska utföras av en kvalificerad
servicetekniker.
1 Vrid nyckelbrytaren till av (O).
2 Från polerarens undersida lossas låsmuttern (A).
3 För att minska dynans tryck vrids muttern (B) medurs.
4 För att öka dynans tryck vrids muttern (B) moturs.
5 Dra åt låsmuttern igen (A).
7 Sätt ihop kontakterna från batteriförpackningen med kontakten på kontrollpanelen.
8 Sätt ihop maskinen.
OBS: Ladda batterierna innan du använder maskinen.
(SE) Formnummer 71456A-G1 - UHB 51-5100 - 23
SESVENSKA
UNDERHÅLL
UNDERHÅLLSSCHEMA
Underhållsdel Dagligen En gång i månaden En gång om året
Charge Batteries x
Check/Replace Dust Bags x
Check/Replace Skirt x
Clean Pad x
Lubrication x
Check/Service Pad Motor Brushes x
Service Drive Motor Brushes x
BA TTERIUNDERHÅLL
Ladda batterierna varje gång som maskinen använts i 1 timma eller längre eller
när batterimätaren står på rött.
För att ladda batterierna…
1 Ta bort höljet.
2 Sätt i laddaren.
3 Kontrollera vätskenivån i alla battericellerna när batterierna laddats. Tillsätt vid
behov destillerat vatten för att få vätskenivån upp till påfyllningsrörens
nederdel.
FELSÖKNING
MASKINVIBRATION
1 Dynan är inte riktigt centrerad.
2 Dynan är skadad. Byt ut.
VIRVELMÄRKEN
1 Dynan är för aggressiv för golvytan.
2 Dynan är smutsig, kontrollera och byt ut.
MINSKAD KÖRTID
1 Batteriet måste laddas.
2 Batteriet behöver vatten. Tillsätt bara så mycket att det täcker plattorna i varje
cell. Ladda därefter batterierna och kontrollera vattennivån igen.
VARNING!
För att undvika skada på golvytor, ska vatten och syra
torkas bort från batteriernas översida efter laddningen.
VARNING!
Syra kan spillas på golvet om batterierna överfylls.
VIKTIGT
Motorskada till följd av utebliven service på kolborstarna
täcks inte av garantin. Se Begränsad garanti.
24 - (SE) Formnummer 71456A-G1 - UHB 51-5100
SPECIFIKATIONER
Modell UHB 51 -1 50 0
Nätanslutning 36 volt
195AH
Motor, Dyna 2,5 hk (1,9 kw) 65 amp
Motorns dragkraft ,5 hk PM / ,37 kw
Drivsystem Direktdrev
Dyna 51cm (20")
Dynans hastighet 2000 vpm
Dynans tryck 0-13,5 kg (0 -30 lbs.)
Hastighet, framåt 0-75 m/min (0 - 240 ft/min.)
Hastighet, back 0 - 52 m/min (0-73 ft/min)
Vibration <2,5 m/s
Bullernivå (dbA) 68
Drivhjul 4cmx20cm (1,62"x8,00")
Laddare 36V, 25A, 115V/60hz
Längd 136cm (53,5 inches)
Bredd 55,88 cm (56cm)
Höjd 106,68 cm (106cm)
Poleringssträng 50,80 cm (51cm)
Poleringshastighet 2230 m²/tim
(24,000 sq. ft./tim.)
Vikt (w/3 - 195AH) 234 kg / 515 lbs
Leveransvikt 254 kg / 560 lbs
2
SVENSKA
SE
(SE) Formnummer 71456A-G1 - UHB 51-5100 - 25
SUOMI
Sisältö
EN
FI
Turvallisuusohjeet ............................................................................................................. 27
Koneen osat.....................................................................................................................28
Johdanto ..........................................................................................................................29
Varaosat ja huolto ......................................................................................................29
Tyyppikilpi.................................................................................................................. 29
Koneen purkaminen pakkauksesta............................................................................. 29
Koneen valmistelu käyttöä varten .....................................................................................29
Akkujen huoltaminen..................................................................................................29
Akun asentaminen .....................................................................................................31
Laikan asentaminen ................................................................................................... 31
Pölypussin asentaminen ............................................................................................ 31
Laikkapaineen säätäminen .........................................................................................31
Huolto .............................................................................................................................. 32
Huoltokaavio...............................................................................................................32
Akun huoltaminen ......................................................................................................32
Vianmääritys.................................................................................................................... 32
Koneen tärinä.............................................................................................................32
Pyörrejäljet................................................................................................................. 32
Lyhentynyt käyttöaika................................................................................................ 32
Tekniset tiedot .................................................................................................................33
26 - (FI) Lomakenumero 71456A-G1 - UHB 51-5100
SUOMI
FI
EN
TÄRKEITÄ TURVALLISUUSOHJEITA
Tämä kone on tarkoitettu ainoastaan kaupalliseen käyttöön esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa
ja toimistoissa; eli muuhun kuin tavalliseen kotitalouskäyttöön.
Tätä laitetta käytettäessä on aina suoritettava yleiset varotoimet, joita ovat:
VAROITUS!
Lue kaikki ohjeet ennen käyttöä tulipalo-, sähköisku- ja loukkaantumisriskin vähentämiseksi.
* Älä käytä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä.
* Laitteet voivat aiheuttaa räjähdyksen, jos niitä käytetään lähellä tulenarkoja aineita ja höyryjä. Älä käytä tätä
laitetta lähellä polttoaineita, jauhopölyä, liuottimia, ohentimia tai muita tulenarkoja aineita.
* Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. Pidä akut loitolla kipinöistä ja liekeistä. Älä
tupakoi laitteen läheisyydessä. Lataa akut vain hyvin tuuletetussa paikassa. Varmista, että latauspistoke on
irrotettu seinäpistokkeesta ja asetettu laitteeseen, ennen kuin käytät laitetta.
* Hävittämistapa: hävitä ongelmajätteenä. Noudata kaikkia happo- ja lyijyjätteitä koskevia asetuksia ja
määräyksiä. Kierrätä akut paikallisten lakien ja säädösten mukaiseen keräyspisteeseen.
* Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. Älä käytä
koruja. Älä aseta työkaluja tai muita metalliesineitä akun napojen poikki tai akkujen päälle.
* Latauslaitteen viallinen sähköjohto voi aiheuttaa sähköiskun. Älä käytä latauslaitetta, jos johto on viallinen.
* Tämän laitteen käyttö muualta kuin sen takaa voi aiheuttaa tapaturman tai muun vahingon. Käytä tätä laitetta vain
sen takaa.
* Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen siirtämiseen luiskalle tai
kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina hitaasti. Älä käännä laitetta luiskalla. Jos konetta
käytetään yli 2 % kaltevassa paikassa, älä pysäytä, käänny tai pysäköi.
* Laitteet voivat kaatua aiheuttaen vahinkoja ja loukkaantumisia, jos niitä ohjataan portaiden tai lastauslaitureiden
reunoja pitkin. Pysäytä kone ja jätä se ainoastaan tasaiseen kohtaan. Käännä avainkytkin POIS PÄÄLTÄ -
asentoon ja poista avain.
* Ilman valmistajan valtuutusta tehdyt muutokset ja muunnokset johtavat kaikkien takuiden ja vastuiden raukeamiseen
kokonaan ja voivat aiheuttaa koneen vaurioitumisen ja käyttäjän tai ulkopuolisten loukkaantumisen.
* Valtuuttamattoman henkilöstön tekemät huollot ja korjaukset voivat aiheuttaa tapaturmia tai vahinkoja. Vain
valtuutettu henkilökunta saa suorittaa huoltoja ja korjauksia.
* Pidä laitteen sähkövarusteet kuivina. Pyyhi laite kuivaksi jokaisen käytön jälkeen. Pidä konetta
säilytyksessä kuivassa rakennuksessa.
* Lue kaikki laitteeseen kiinnitetyt varoitukset ennen käyttöä. Varmista, että kaikki tarvittavat tarrat ja muut
ohjetiedot ovat kiinni laitteessa.
* Käytä ainoastaan myynnissä olevia konekäyttöön tarkoitettuja lattianpuhdistusaineita ja -vahoja. Älä käytä
helposti syttyviä materiaaleja.
* Kun puhdistat, korjaat tai huollat konetta, vaihdat koneeseen osia tai muutat sitä toista käyttöä varten, on
virran tulo koneeseen katkaistava.
* Tämän laitteen käyttö muiden esineiden siirtämiseen tai kiipeäminen laitteen päälle voi aiheuttaa tapaturmia
tai vahinkoja. Älä käytä tätä laitetta astimena tai huonekaluna. Älä aja laitteella.
* Laitteen takuu mitätöityy, jos siinä käytetään muita kuin Nilfisk alkuperäisiä varaosia. Käytä aina Nilfisk
varaosia.
SÄILYTÄ NÄMÄ OHJEET
(FI) Lomakenumero 71456A-G1 - UHB 51-5100 - 27
SUOMI
FI
EN
KONEEN OSAT
1 Virta-avain päälle/pois
2 Laikan virtakytkin
3 Laikka-/ajokytkimet
4 Akkumittari
5 Käyttötuntimittari
6 Akkulaturin merkkivalo
7 Taaksepäinajo
8 Ajonopeuden säädin
7
8
3
3
6
5
2
1
28 - (FI) Lomakenumero 71456A-G1 - UHB 51-5100
4
UHB 51-1500
SUOMI
FI
EN
JOHDANTO
Tämän käyttöohjeen avulla Nilfisk-lattianhoitokoneen käyttö onnistuu parhaiten. Lue
käyttöohje huolellisesti ennen koneen käyttöä.
Tämä tuote on tarkoitettu vain kaupalliseen käyttöön.
VARAOSAT JA HUOLTO
Mahdolliset korjaukset saa suorittaa Nilfisk valtuutettu huoltokeskus, jossa työskentelee
tehtaan kouluttamaa huoltohenkilökuntaa ja jolla on varastossaan alkuperäisiä Nilfiskvaraosia ja lisävarusteita.
Ota yhteys alla mainittuun Nilfisk-jälleenmyyjään varaosien tai huoltopalvelun
hankkimiseksi. Mainitse aina koneesi malli ja sarjanumero.
(Myyjä, kiinnitä huoltotarra tähän.)
KONEEN V ALMISTELU KÄYTTÖÄ
VARTEN
VAROITUS!
Noudata äärimmäistä varovaisuutta
työskennellessäsi akkujen parissa. Akkujen
rikkihappo saattaa aiheuttaa vakavia vammoja,
jos se pääsee kosketuksiin ihon tai silmien kanssa.
Räjähdysaltis vetykaasu tuulettuu akuista
akkukorkkien aukkojen kautta. Kaasu saattaa
syttyä valokaaren, kipinän tai liekkien
vaikutuksesta.
AKKUJEN HUOLLON AIKANA...
• Älä käytä koruja.
• Älä tupakoi.
• Käytä suojalaseja.
• Tee työ hyvin tuuletetulla alueella.
• Varmista, että työkalut koskettavat vain yhtä
akun kaapelikenkää kerrallaan.
TYYPPIKILPI
Koneen malli- ja sarjanumero on merkitty koneen pohjassa olevaan tyyppikilpeen.
Tietoja tarvitaan tilattaessa koneen varaosia. Merkitse koneesi malli- ja sarjanumero
alla oleviin kohtiin tulevaa tarvetta varten.
MALLINUMERO
SARJANUMERO
KONEEN PURKAMINEN P AKKAUKSESTA
Kun kone on toimitettu perille, tarkista kuljetuspakkaus ja kone huolellisesti mahdollisten
vaurioiden varalta. Jos vaurioita on havaittavissa, säilytä pakkausmateriaali
tutkimuksia varten. Ota välittömästi yhteyttä Nilfisk asiakaspalveluosoitteeseen
kuljetusvaurioilmoituksen jättämiseksi (puhelinnumero on tämän oppaan takakannessa).
HUOMIO!
Koneen sähköosat saattavat vaurioitua vakavasti, jos
akkuja ei asenneta ja liitetä oikein. Akut tulisi antaa
paikallisen Nilfisk-jälleenmyyjän tai pätevän
sähköteknikon asennettavaksi.
UHB 51-1500-mallia saadaan käyttää kolmen 12 voltin 185
ampeeritunnin akun tai kolmen 12 voltin 234 ampeeritunnin
AGM-akun kanssa.
HUOMIO!
akkulaturi on ohjelmoitava uudelleen, kun vaihdat
lyijyhappoakuista AGM-akkuihin. Katso ohjeet Akkuvaraajan
käsikirjasta.
(FI) Lomakenumero 71456A-G1 - UHB 51-5100 - 29
SUOMI
C
FI
EN
1
4
2
56
3
D
Poista kansi
Vaihda pölypussi
E
B
A
30 - (FI) Lomakenumero 71456A-G1 - UHB 51-5100
SUOMI
FI
EN
KONEEN VALMISTELU KÄYTTÖÄ
VARTEN
(B)-AKKUJEN ASENNUS
1 Nosta akut varoen akkutelineeseen. Asenna ne kuvassa
B osoitetulla tavalla.
B
AKKULIITÄNNÄT
(C)-LAIKAN ASENT AMINEN
Voit hankkia omalta Nilfisk-jälleenmyyjältäsi kunnolliset laikat ja lattianhoitoaineet
käyttöön tämän koneen kanssa.
HUOMIO!
Vääränlaisen laikan käyttö tässä koneessa saattaa
vahingoittaa lattiaa. Laikka on asennettava keskisesti
laikan pidikkeeseen, jotta vältetään koneen tärinä.
Suorita laikan asennuksessa seuraavat vaiheet (katso vaiheet 1 - 6, kuva C):
1 Kytke avainkytkin pois päältä.
2 Aseta kone kuvan osoittamaan asentoon, jotta laikan pidäkkeeseen päästään
käsiksi.
3 Mene koneen eteen. Samalla kun pidät laikan pidäkkeestä kiinni yhdellä kädellä
kierrä laikkaa ja vetoalustaa vastapäivään laikan pidäkkeen irrottamiseksi.
4 Poista vanha laikka ja asenna tilalle uusi. Kiinnitä se huolellisesti vetoalustan
keskelle.
5 Kiristä laikan pidäke mahdollisimman tiukalle.
6 Kohota koneen takaosaa, jotta laikkakoteloa voidaan laskea nostamalla kuvan
osoittamalla tavalla.
ALUSLEVY
KONEEN ETUPUOLI
2 Varmista, että virta-avain on "OFF"-asennossa.
3 Asenna akkukaapelit kuvan B mukaisesti: "P"-merkkiset kaapelikengät
akkujen positiivisiin napoihin ja "N"-merkkiset akkujen negatiivisiin napoihin.
Asemoi kaapelit siten, että korkit on helppo irrottaa, kun akkuihin täytyy lisätä
vettä.
4 Kiristä kussakin kaapelikengässä olevaa mutteria juuri sen verran, että
kaapelikenkä ei kierry akun navan päälle. Kiristä sitten mutteria vielä yksi
kokonainen kierros.
5 Peitä kaikki kaapelikengät ja navat rasvalla, vaseliinilla tai suihkutettavalla
akkuosien päällysteellä (saatavana useimmista autovaraosaliikkeistä).
6 Laita kunkin kaapelikengän päälle musta kumisuojus ja kiinnitä suojukset
paikalleen muovisilla nippusiteillä.
7 Kiinnitä liitin akun navasta kojelaudan liittimeen.
(D)-PÖL YPUSSIN ASENT AMINEN
TÄRKEÄÄ!
Asenna pölynkeruupussi (osanumero 56201569) ohjausrungon
yläpuolelle (katso kuvaa D). Pölynkeräysjärjestelmä ei toimi
kunnolla, jos keruupussi on täynnä tai revennyt.
(E)-LAIKKAP AINEEN SÄÄTÄMINEN
Laikkapaine on asennettu tehtaalla optimaaliseksi kiillotusta varten useimmilla
laikkojen ja lattianhoitoaineiden yhdistelmillä. Jos ainutkertaiset olosuhteet
laikkojen tai lattianhoitoaineiden suhteen vaativat laikkapaineen säätöä,
suorita säätäminen seuraavien toimenpiteiden mukaisesti. HUOMAUTUS:
Pätevän huoltoteknikon tulisi suorittaa laikkapaineen säädöt.
1 Käännä avain pois-asentoon (O).
2 Avaa kiillottimen alta vastamutteri (A).
3 Laikkapainetta vähennetään kiertämällä pulttia (B) myötäpäivään.
4 Laikkapainetta lisätään kiertämällä pulttia (B) vastapäivään.
5 Kiristä vastamutteria (A) uudelleen.
8 Kokoa kone uudelleen.
HUOMAUTUS: Lataa akut ennen koneen käyttöä.
(FI) Lomakenumero 71456A-G1 - UHB 51-5100 - 31
SUOMI
FI
EN
HUOLTO
HUOLTOKAAVIO
Huollettava osa Päivittäin Kuukausittain Vuosittain
Akkujen lataus x
Pölypussien tarkistus/vaihto x
Ohjaimen tarkistus/vaihto x
Laikan puhdistus x
Voitelu x
Laikkamoottorin harjojen tarkistus/huolto x
Käyttömoottorin harjojen huolto x
AKKUJEN HUOL TO
Lataa akku aina kun konetta on käytetty 1 tunnin ajan tai pidempään tai kun
akkumittarin lukema on punaisella alueella.
Akkujen lataus
1 Irrota kansi.
2 Kytke laturi paikalleen.
3 Tarkista latauksen jälkeen jokaisen akkukennon nestemäärä. Lisää
tarvittaessa tislattua vettä, kunnes nesteen pinta on täyttöputkien alareunan
tasalla.
VIANMÄÄRITYS
KONEEN TÄRINÄ
1 Laikkaa ei ole asennettu täysin keskisesti.
2 Viallinen laikka. Vaihda.
PYÖRREJÄLJET
1 Laikka on liian voimakas lattianhoitoainetta varten.
2 Laikka on likainen. Tarkista ja vaihda.
LYHENTYNYT KÄYTTÖAIKA
1 Akku on ladattava.
2 Akku tarvitsee vettä. Lisää juuri sen verran vettä, että kussakin kennossa
olevat levyt peittyvät. Lataa sitten akut ja tarkista veden pinnan taso
uudelleen.
HUOMIO!
Vältä lattiapintojen vaurioitumista pyyhkimällä vesi ja
happo pois akkujen päältä latauksen jälkeen.
HUOMIO!
Jos akkuja täytetään liikaa, lattialle saattaa valua happoa.
TÄRKEÄÄ
Takuu ei kata hiiliharjojen huollon laiminlyönnistä
aiheutuvia moottorivaurioita. Katso rajoitetun takuun
ehdot.
32 - (FI) Lomakenumero 71456A-G1 - UHB 51-5100
TEKNISET TIEDOT
Malli UHB 5 1-15 00
Virransyöttö 36 volttia
195AH
Moottori, laikka 2,5 hv (1,9 kW) 65 ampeeria
Moottorin vetovoima 0,5 hv kestomagn. / 0,37 kW
Ajojärjestelmä Suora ajo
Laikka 20" (51 cm)
Laikkanopeus 2000 rpm
Laikkapaine 0-13,64 kg
Nopeus, eteenpäin 0 - 73,15 m/min
Nopeus, taaksepäin 0 - 51,82 m/min
Tärinä <2,5 m/s2
Äänitaso (dbA) 68
Vetopyörä 1,62" x 8,00" (4 cm x 20 cm)
Laturi 36 V, 25 A, 115 V / 60 hz
Pituus 136 cm
Leveys 56 cm
Korkeus 106 cm
Kiillotusura 51 cm
Kiillotusteho 2229,6 m2/tunti
Paino (3 akun kera - 195AH) 234 kg
Kuljetuspaino 254 kg
SUOMI
FI
EN
(FI) Lomakenumero 71456A-G1 - UHB 51-5100 - 33
UHB 51-1500
SECTION II: PARTS LIST
Nilfisk Model: 01610A (UHB 51-5100)
This parts list is for machines after serial number EA
4/08 FORM NO. 71456A-G1
36
TABLE OF CONTENTS
DESCRIPTION PAGE
Note Page .............................................................................................. 37
Assembly Drawing .................................................................................. 38
Assembly Parts List................................................................................ 39
Frame Assembly Drawing ...................................................................... 40
Frame Assembly Parts List..................................................................... 41
Handle Assembly Drawing ..................................................................... 42
Handle Assembly Parts List ................................................................... 43
Body Assembly Drawing ........................................................................ 44
Body Assembly Parts List ...................................................................... 45
Head Assembly Drawing ........................................................................ 46
Head Assembly Parts List ...................................................................... 47
Optional Active Vac Kit Drawing ............................................................. 48
Optional Active Vac Kit Parts List............................................................ 49
Transaxle Drawing and Parts List............................................................ 50
Wiring Schematic.................................................................................... 51
08-04
* Use the 6 or 8 digit numbers from the “Part No.” columns in this parts list.
* Specify the model and serial number of the machine.
* Use the space below to record the model and serial number for future reference.
Mo del Serial No.
FORM NO. 71456A-G1
WHEN ORDERING P ARTS
08-04
NOTE PAGE
UHB 51-1500
37
FORM NO. 71456A-G1
ASSEMBLY DRAWING
08-04
38
UHB 51-1500
1
14
2
3
5
6
7
4
5
6
12
13
8
11
6
10
9
FORM NO. 71456A-G1
08-04
ASSEMBLY PARTS LIST
UHB 51-1500
Ref. # Part No. Description Qty.
1 30780A Cover, Top 1
2 962957 Screw, 10-16 x 1/2 HiLo 2
3 51609A Bumper 2
4 11167A Handle, Asm. Advolution 20BT 1
5 980651 Washer, 5/16 Flat 4
6 980652 Washer, 5/16 Lock 8
7 85814A Screw, 5/16-18 c 1/4 HH 2
8 11163A Frame Assembly, 20” Traverse 1
9 11162A Head Assembly, 20” 1
10 85811A Screw, 5/16-18 x 3/4 Hex Hd. 4
11 980205 Washer, .311 I.D. x 1.06 O.D. 4
12 11165A Body Assembly 1
13 30741A Cover, Dust Bag 1
14 85816A Screw, 5/16-18 x 1.75 Hex Hd. 2
NI 30787A Spacer, Battery 1
NI 41217A Cable, Battery Series 2
NI 41051A Battery Cable Series Pos. 1
NI 41050A Battery Cable Neg. Series 1
39
NI = Not illustrated
ACCESSORIES AVAILABLE
DESCRIPTION PART NO.
Dust Bag - Package of 10 56201569
Optional Active Vac Kit 11223A
FORM NO. 71456A-G1
FRAME ASSEMBLY DRAWING
08-04
40
UHB 51-1500
10
9
7
6
5
4
3
2
1
12
11
8
16
13
14
17
15
22
18
4
23
19
16
20
21
39
22
25
26
38
20
37
36
32
35
34
33
27
31
24
28
4
29
26
30
FORM NO. 71456A-G1
08-04
FRAME ASSEMBLY PARTS LIST
UHB 51-1500
Ref. # Part No. Description Qty.
41
1 80375A Screw, 3/8-16 x 1 1/4 Hex Hd 1
2 920148 Nut, 3/8-16 Hex Jam 1
3 61918A Base, Two Springs 1
4 980205 Washer, .31 I.D. x 1.06 O.D. 6
5 980657 Washer, Lock 1/4 4
6 80018A Screw, Shoulder 1/4” dia. 1
7 962989 Screw, 1/4-20 x 1 1/2 P.H. 2
8 54452A Spring, 5.75 Compression 2
9 54698A Spring, Extension .420 x 2.39 Zinc 1
10 80376A Screw, 1/2-13 x 7 H.H.C.S. 1
11 54453A Bushing, 3/8 x 1/2 Nominal 2
12 61903A Arm, Head Lift (Flat) 1
13 980648 Washer, 17/32 x 1/16 Plain 2
14 920365 Nut, 1/2-13 Nylock 1
15 87060A Insulating Bushing 1
16 980646 Waher, 1/4” Flat 3
17 41036A Charger, Battery 36VDC/25A 1
18 85806A Screw, 1/4-20 x 3/4 Hex SZ 2
19 54768A Clamp, P 5/16 Steel 1
20 980651 Washer, 5/16” Flat 8
21 920208 Nut, 1/4-20 Hex 2
22 980614 Washer, 1/4” Starlock External 3
23 85700A Screw, 1/4-20 x 1 H.H. C.S. 1
24 69639A Strap, Static 1
25 962244 Screw, 3/8-16 x .75 Hex 4
26 81104A Nut, 1/4” Nylock 1
27 41043A Transaxle 1
28 915044 Key, 3/16” Sq. 1
29 962620 Screw, 5/16-24 x 3/4” Hex Hd. 2
30 54692A Wheel, 8” 2
31 62435A Clamp, Transaxle 2
32 87616A Washer, Flat 1 x .75 x .06 Nylon 2
33 920260 Nut, 3/8-16 Hex 4
34 170883 Washer, Lock 3/8” 4
35 980645 Washer, 3/8” S.A.E. Flat 4
36 85811A Screw, 5/16-18 x 3/4 Hex 8
37 980652 Washer, 5/16 Lock 10
38 54454A Caster, 3 1/2 Front Swivel 2
39 61904A Mainframe, 20” (Weldment) 1
NI 193951 Trim, Vinyl Lock-8.50 Lg. 2
FORM NO. 71456A-G1
HANDLE ASSEMBLY DRAWING
08-04
42
UHB 51-1500
10
9
8
7
11
12
13
7
14
15
16
6
5
4
3
2
1
23
22
17
18
19
20
21
FORM NO. 71456A-G1
08-04
HANDLE ASSEMBLY PARTS LIST
UHB 51-1500
43
Ref. # Part No. Description Qty.
1 40786A Switch, Key 1
2 47381B Switch, Rocker 1
3 912226 Meter, Hour 12V DC 1
4 41008A Display, Tru-Charge 1
5 85383C Screw, 10-32 x 3/4 P.H. 1
6 52556A Switch, Push Button 1
7 962957 Screw, 10-16 x 1/2 Self Tap 6
8 85313C Screw, PHMS 6-32 x 3/8 2
9 41036A LED, Battery Charger 1
10 962262 Screw, Set 8-32 x 1/2” 1
11 80104A Screw, 10-32 x 1/2 S.S. 4
12 11178A Switch, Assembly Handle 2
13 50962A Knob, Speed Control 1
14 61922A Retainer, 5K Potentiometer 1
15 980666 Washer, 3/8 Starlock External 1
16 40750A Harness, Potentiometer Asm. 1
17 71424A Label, Control Panel 1
18 40786S Spacer, Key Switch 1
19 61906A Panel, Control 1
20 920224 Nut, 10-32 Hex 3
21 980603 Washer, #10 Lock Ext. Tooth 4
22 920056 Nut, 6-32 E.S.N.A. Nylock 2
23 30681A Handle, Advolution BT 1
FORM NO. 71456A-G1
BODY ASSEMBLY DRAWING
08-04
44
UHB 51-1500
15
14
10
11
8
9
6
5
4
3
2
1
7
13
12
16
17
28
27
30
29
26
25
24
23
31
32
33
34
20
21
22
19
18
37
FORM NO. 71456A-G1
36
35
08-04
BODY ASSEMBLY PARTS LIST
UHB 51-1500
Ref. # Part No. Description Qty.
45
1 962823 Screw, 1/4-20X 1/2 P.H. 4
2 41801A Contactor, Main 36V 2
3 61909A Cover, Front Electric Plate 1
4 79985A Label, Battery Conn. 1
5 79984A Label, Connection Dia. 1
6 962822 Screw, 1/4-20 x 5/8 BT ST Socl 1
7 42401A Diode, Asm. Contactor 1
8 41022A Diode, Avalanche Asm. 1
9 41042A Controller, i-Drive 36V Traverse 1
10 61905A Plate, Electrical Weldment 1
11 80380A Screw, 8-32 x 1 1/4” P.H. 2
12 41448B Breaker, 30A Circuit 1
13 41402C Breaker, 70A Circuit Cntrl/Act 1
14 980614 Washer, 1/4” Starlock Ext. 4
15 920208 Nut, 1/4-20 Hex 4
16 87200A Washer, Lock #8 4
17 920108 Nut, 8-32 4
18 30778A Cover, Lower 1
19 980651 Washer, 5/16 Flat 2
20 920224 Nut, 10-32 Hex 2
21 980603 Washer, #10 Lock Ext. Tooth 2
22 52548A Tab, 1/4” Screw 3
23 962957 Screw, 10-16 x 1/2 Self Tap 3
24 41039A Switch, Tilt 1
25 19395A Fatener, Ratchet 2
26 962350 Screw, 10-32 x .500 2
27 980652 Washer, 5/16 Lock 2
28 85811A Screw, 5/16-18 x 3/4” Hex Hd. 2
29 41007A Relay, Traverse Power 1
30 962027 Screw, 8-32 x 1/2 P.H. 2
31 38740A Strap, Retention (Dust Bags) 1
32 84237A Screw, 10-32 x .50 P.H. 6
33 40770A Cord, Charger Schuko 1
34 61598A Bracket, Cord Wrap 1
35 85395A Screw, 1/4-20 x 1/2” P.H. 2
36 38739A Cover, Harness 1
37 71435A Label, UHB 51-1500 2
NI 41041A Harness, Power 20” Traverse 1
NI 41038A Harness, Logic 20” Traverse 1
NI 193951 Trim, 3” Flexible 1
NI = Not illustrated.
FORM NO. 71456A-G1
HEAD ASSEMBLY DRAWING
08-04
46
UHB 51-1500
3
12
20
7
11
1
2
21
3
4
5
6
3
7
19
18
17
8
9
10
11
12
13
14
FORM NO. 71456A-G1
15
12
16
08-04
HEAD ASSEMBLY PARTS LIST
UHB 51-1500
Ref. # Part No. Description Qty.
1 41066A Motor 1
56407500 Carbon Brush/Spring Set 1
2 80378A Ring, Retaining External 0.750” 1
3 85813A Screw, 5/16-18 x 1.00 Hex Hd. 4
4 980651 Washer, 5/16 Flat 2
5 61916A Frame, Motor (Weldment) 1
6 87607A Washer, Nylon 1.25 x .52 x .06 Flat 2
7 80040A Screw, Shoulder 3/8x 3/8 2
8 30783A Mount, Motor 1
9 54435A Gasket, 2 Piece 1
10 30739A Shroud, Dust 1
11 980646 Washer, 1/4” Flat 6
12 980657 Washer, Lock 1/4 7
13 85702A Screw, 1/4-20 x 1-3/4 Hex Cap 4
14 54198A Pad Driver 1
15 980205 Washer, .31 I.D. x 1.06 O.D. 1
16 85806A Screw, 1/4-20 x 3/4 Hex Sz. 1
17 56393565 Skirt Assembly 1
18 980652 Washer, 5/16 Lock 2
19 170854 Nut, 5/18 Hex 4
20 920208 Nut, 1/4-20 Hex 2
21 962481 Screw, 1/4-20 x 1 1/4 H.H.C.S. 2
47
FORM NO. 71456A-G1
ACTIVE VAC KIT 11223A DRAWING
08-04
48
UHB 51-1500
NOTE: This is offered as an optional kit only .
4
5
1
2
3
7
T o shroud
air intake
6
Machine shown for
reference only and
does not come
with kit.
8
10
9
11
12
FORM NO. 71456A-G1
08-04
ACTIVE VAC KIT 11223A PARTS LIST
UHB 51-1500
Ref. # Part No. Description Qty.
49
1 962957 Screw, 10-16 x 1/2 Self Tap 1
2 872102 Clamp, Wire .312 ID 1
3 80205A Screw, M5 x 0.8 x 20MM Pan Head 2
4 980650 Washer, #10 Lock 2
5 980982 Washer, #10 SAE Flat 2
6 85811A Screw, 5/16-18 x 3/4 Hex Hd 2
7 11224A Vacuum, Active 1
8 38044A Hose, Vacuum 1
9 980652 Washer, 5/16 Lock 2
10 980651 Washer, 5/16 Flat 2
11 61921A Bracket, Acuvac 1
12 38045A Cap, Shroud 1
ACTIVE VAC ACCESSORIES AVAILABLE
DESCRIPTION PART NO.
Dust Bag, .58 Gallon - Pack of 5 1406554010
Round Motor Protection Filter - Pack of 1 1406794010
Exhaust Filter - Pack of 3 1406597500
Cloth Dust Bag, Reusable/Shake out 1406908000
Active Vac Kit 11223A
FORM NO. 71456A-G1
TRANSAXLE DRAWING & PARTS LIST
08-04
50
UHB 51-1500
3
4
1
2
BLACK
RED (POSITIVE)
PARTS LIST
MOTOR SPECIFICATIONS:
Voltage: 36 VDC
Free Speed: ~ 130 RPM
Torque: 140 in-lbs @ 110 RPM (Ref. Only)
Ref. # Part No. Description Qty.
1 52804A Motor, Transaxle 1
2 52803A Brush, Asm. 2
3 51056A Elastomeric Sleeve 2
4 52801A Coupler, Transaxle 1
FORM NO. 71456A-G1
08-04
WIRING SCHEMATIC
UHB 51-1500
51
FORM NO. 71456A-G1
www.nilfisk-advance.com © 2008
Loading...
