Slovensky

EN

SK

Bezpečnostné pokyny ....................................................................................................... 3

Oboznámte sa s prístrojom................................................................................................4

Úvod ...................................................................................................................................5

Diely a servis................................................................................................................5

Výrobný štítok ..............................................................................................................5

Vybaľovanie prístroja .................................................................................................... 5

Príprava prístroja na použitie .............................................................................................. 5

Servis batérií ................................................................................................................ 5

Inštalácia batérií ...........................................................................................................7

Inštalácia vložky ........................................................................................................... 7

Inštalácia vrecka na prach ............................................................................................ 7

Nastavenie prítlaku vložky ............................................................................................7

Údržba ............................................................................................................................... 8

Plánovanie údržby ........................................................................................................ 8

Údržba batérií ............................................................................................................... 8

Riešenie problémov ............................................................................................................ 8

Vibrácia prístroja .......................................................................................................... 8

Vírivé značky ................................................................................................................ 8

Kratšia doba prevádzky ................................................................................................8

Technická špecifikácia ....................................................................................................... 9

Časť II Zoznam dielov ..........................................................................................43

2 - (SK)

Formulár č.

71456A-G5 - UHB 51-5100

Slovensky

EN

SK

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

Tento prístroj je vhodný iba na použitie v podnikoch a organizáciách ako napríklad v hoteloch, školách, nemocniciach,
továrňach, obchodoch, kanceláriách a na iné účely ako bežné upratovanie obytného priestoru.

Pri používaní prístroje je potrebné vždy dodržiavať základné opatrenia vrátane nasledovných:

UPOZORNENIE!

Pred použitím prístroja si prečítajte všetky pokyny, aby ste znížili riziko vzniku požiaru, úderu elektrickým prúdom, zranenia či
poškodenia majetku.

* Nepoužívajte toto zariadenie, kým nie je úplne zostavené. Pred použitím zariadenie dôkladne skontrolujte.

* Zariadenia môžu spôsobiť výbuch, keď sa používajú v blízkosti zápalných materiálov alebo výparov. Nepoužívajte toto

zariadenia v blízkosti palív, obilného prachu, rozpúšťadiel, riedidiel alebo iných zápalných materiálov.

* Olovené batérie s kyselinou uvoľňujú plyny, ktoré môžu spôsobiť výbuch. Udržiavajte batérie mimo dosahu iskier a plameňov. V blízkosti

zariadenia nefajčite. Batérie nabíjajte len v priestoroch s dobrým vetraním. Pred použitím zariadenia skontrolujte, či je zo sieťovej zásuvky
na stene odpojená a správne uložená sieťová nabíjačka.

* Spôsob likvidácie odpadu: Likvidujte ako nebezpečný odpad. Dodržiavajte federálne, štátne a miestne

environmentálne predpisy pre zvyšky materiálov s obsahom kyseliny alebo olova. Batérie pošlite do zariadenia na
tavenie olova na obnovu podľa príslušných federálnych, štátnych a miestnych predpisov.

* Práca s batériami môže byť nebezpečná! Pri práci v blízkosti batérií vždy používajte ochranu očí a ochranné oblečenie. Odložte všetky

šperky. Cez svorky batérie alebo na vrchnú stranu batérií neklaďte žiadne nástroje alebo iné kovové predmety.

* Použitie nabíjačky s poškodeným napájacím káblom môže spôsobiť zásah elektrickým prúdom. Ak je napájací kábel

poškodený, nabíjačku nepoužívajte.

* Obsluha tohto zariadenia z iného miesta ako z jeho zadnej strany môže spôsobiť poranenie alebo poškodenie majetku.

Zariadenie obsluhujte len zo zadnej strany.

* Toto zariadenia má veľkú hmotnosť. Pred jeho prepravou alebo presúvaním si zaobstarajte pomoc. Na presun

zariadenia po rampe alebo svahu použite dve spôsobilé osoby. Zariadenie vždy presúvajte pomaly. Neotáčajte
zariadenie na rampe. Ak prístroj prevádzkujete na svahu s náklonom vyšším ako 2%, nezastavujte, neotáčajte sa, ani
neparkujte.

* Zariadenie sa môže prevrátiť, ak sa posúva cez okraj schodiska alebo nakladacej šachty, pričom môže spôsobiť poranenie alebo

poškodenie majetku. Zariadenie zastavujte a nechávajte len na rovnom povrchu. Keď zariadenie zastavíte, všetky spínače prepnite
do polohy „OFF“ (vypnuté).

* Zmeny a úpravy prístroja, ktoré neboli schválené výrobcom, majú za následok neplatnosť všetkých záruk a záväzkov

a môžu spôsobiť poškodenie prístroja či zranenie obsluhujúceho personálu či iných osôb v blízkosti.

* Údržba alebo opravy, ktoré nevykonáva oprávnený personál, môžu spôsobiť poškodenie majetku alebo poranenie.

Údržbu a opravy musí vykonávať jedine oprávnený personál.

* Udržiavajte elektrické súčasti zariadenia v suchom stave. Po každom použití zariadenie poutierajte. Prístroj

uchovávajte v suchej budove.

* Pre začatím prevádzky si prečítajte všetky informačné štítky na zariadení. Skontrolujte, či sú na zariadení

umiestnené alebo upevnené všetky štítky a informácie.

* Na prevádzku prístroja používajte iba na to určené komerčne dostupné podlahové čistiace prostriedky a vosky.

Nepoužívajte horľavé materiály.

* Pri čistení, servise a údržbe prístroja, pri výmene súčiastok alebo úprave na použitie na inú funkciu by mal byť

zdroj napájania vypnutý.

* Použitie tohto zariadenia na presun iných predmetov alebo vyliezanie naň môže spôsobiť poranenie alebo

poškodenie majetku. Zariadenie nepoužívajte ako stupienok alebo ako nábytok. Na zariadení nejazdite.

* Záruka na vaše zariadenie stráca platnosť pri použití iných ako originálnych súčastí spoločnosti Nilfisk. Na výmenu

vždy používajte súčasti spoločnosti Nilfisk.

TIETO POKYNY UCHOVAJTE

(SK)

Formulár č.

71456A-G5 - UHB 51-5100 - 3

Slovensky

EN

SK

OBOZNÁMTE SA S
PRÍSTROJOM

1 Vypínač
2 Vypínač vložky
3 Prepínač na vložku/posun
4 Merač stavu batérie
5 Merač hodín
6 Indikátor nabíjania batérie
7 Posun dozadu

8 Ovládanie rýchlosti

smerom dozadu

7

8

3

3

6

5

2

1

4

4 - (SK)

Formulár č.

UHB 51-1500

71456A-G5 - UHB 51-5100

Slovensky

EN

SK

ÚVOD

S týmto návodom na použitie maximálne využijete váš podlahový
čistiaci prístroj Nilfisk. Skôr, ako prístroj použijete, pozorne si ho
prečítajte.

Tento produkt je určený iba na komerčné použitie.

DIELY A SERVIS

Prípadné opravy by malo vykonávať autorizované servisné
centrum Nilfisk, ktorého personál bol zaškolený priamo v továrni
a ktoré má k dispozícii originálne náhradné diely a príslušenstvo
Nilfisk.

Ak potrebujete náhradné diely alebo servis, zavolajte do nižšie
uvedeného obchodného zastúpenia Nilfisk. Pri diskusii o
vašom prístroji, prosím, uveďte jeho model a sériové číslo.

(Sem umiestniť servisný štítok obchodného zastúpenia)

PRÍPRAVA PRÍSTROJA NA
POUŽITIE

UPOZORNENIE!

Pri manipulácii s batériami buďte mimoriadne
opatrní. Kyselina sírová v batérii môže spôsobiť
vážne zranenie pri kontakte s pokožkou alebo
očami. Výbušný vodíkový plyn sa odvádza
z batérií otvormi v uzáveri. Tento plyn môže
vznietiť akýkoľvek výboj, iskra či plameň.

PRI VYKONÁVANÍ SERVISU BATÉRIÍ...

• Odložte si všetky šperky

• Nefajčite

• Používajte ochranné bezpečnostné okuliare

• Pracujte v dobre vetranom priestore

• Dbajte na to, aby sa nástroje v každom
momente dotýkali maximálne jednej koncovky
batérie.

VÝROBNÝ ŠTÍTOK

Číslo modelu a sériové číslo prístroja sú uvedené na výrobnom
štítku na spodnej časti prístroja. Tieto údaje sú potrebné pri
objednávke náhradných dielov prístroja. Nižšie si poznačte
číslo modelu a sériové číslo prístroja, aby ste ich mali
v budúcnosti k dispozícii.

ČÍSLO MODELU

SÉRIOVÉ ČÍSLO

VYBAĽOVANIE PRÍSTROJA

Po doručení prístroja starostlivo skontrolujte prepravný obal
a prípadné poškodenie prístroja. Pri zjavnom poškodení
prepravný obal odložte na preskúmanie. Okamžite kontaktujte
Centrum služieb zákazníkom Nilfisk a nahláste poškodenie pri
preprave (telefónne číslo je uvedené na zadnom obale tohto
návodu).

POZOR!

Pri nesprávnej inštalácii alebo zapojení batérií
môže prísť k vážnemu poškodeniu elektrických
súčastí tohto prístroja. Inštaláciu batérií by malo
vykonať obchodné zastúpenie Nilfisk alebo
vyškolený elektrikár.

V prístrojoch UHB 51-1500 možno používať tri 12­voltové 185 ampérové hodinové batérie alebo tri 12­voltové 234-ampérové hodinové AGM batérie.

POZOR!

Pri zmene z batérií s obsahom kyseliny a olova na
AGM batérie sa musí nabíjačka batérie
preprogramovať. Pozrite si Pokyny na používanie
nabíjačky.

(SK)

Formulár č.

71456A-G5 - UHB 51-5100 - 5

Slovensky

C

EN

SK

1

4

2

3

56

D

Odstráňte kryt
Vymeňte vrecko na
prach

E

B

A

6 - (SK)

Formulár č.

71456A-G5 - UHB 51-5100

Slovensky

EN

SK

PRÍPRAVA PRÍSTROJA NA
POUŽITIE

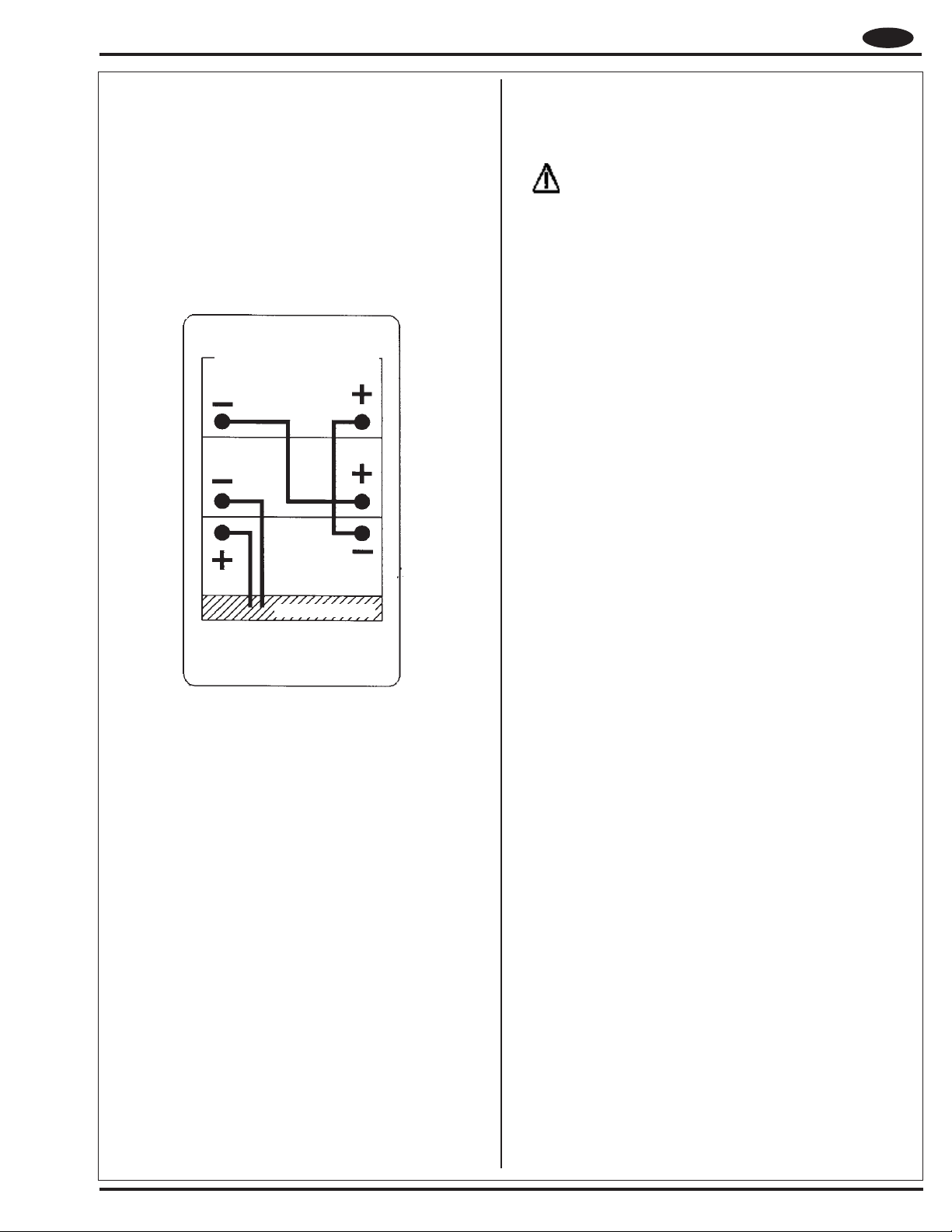

(B)-INŠTALÁCIA BATÉRIÍ

1 Opatrne zdvihnite batérie a umiestnite ich na podložku.

Usporiadajte ich tak, ako je zobrazené na
obrázku B.

KONEKTORY BATÉRIE

B

(C)-INŠTALÁCIA VLOŽKY

Miestny distribútor produktov Nilfisk vám poskytne správne
vložky a podlahové leštidlá na použitie s týmto prístrojom.

POZOR!

Použitie nesprávnej vložky v tomto prístroji môže
spôsobiť poškodenie podlahy. Aby sa predišlo
vibrácii prístroja, vložka musí v držiaku správne
vycentrovaná.

Vložky inštalujte podľa nasledovného postupu (viď. kroky 1 – 6
na obrázku C):

1 Vypnite vypínač.

2 Aby ste získali prístup k držiaku vložky, dajte prístroj do

zobrazenej polohy.

3 Choďte k prednej časti prístroja. Jednou rukou otáčajte

držiak vložky a súčasne otáčajte vložkou a pohonným
mechanizmom vložky proti smeru hodinových ručičiek –
držiak vložky tak uvoľníte.

4 Starú vložku vyberte a nainštalujte novú – starostlivo ju

umiestnite do stredu pohonného mechanizmu.

5 Držiak vložky znovu čo najsilnejšie dotiahnite.

ODDE¼OVAÈ

PREDNÁ ÈAS• PRÍSTROJA

2 Skontrolujte, že vypínač je v pozícii OFF (vypnutý).

3 Podľa obrázka B nainštalujte káble batérie; koncovky s

označením „P“ dajte na kladné svorky batérie a koncovky
s označením „N“ dajte na negatívne svorky batérie. Káble
umiestnite tak, aby sa uzávery dali ľahko odstrániť
v prípade potreby doplnenia vody do batérií.

4 Utiahnite matice na všetkých koncovkách batérie

dostatočne na to, aby sa koncovka na svorke batérie
neotáčala. Potom dotiahnite maticu ešte o jednu plnú
obrátku.

5 Koncovky a svorky natrite mazivom alebo vazelínou alebo

aplikujte nástrek na batérie (k dispozícii vo väčšie
obchodov s automobilovými potrebami).

6 Na každú koncovku umiestnite gumené „manžety“

a upevnite ich plastovými pásikmi.

7 Konektor balenia batérií pripojte ku konektoru na

ovládacom paneli.

8 Prístroj poskladajte.

POZNÁMKA: Pred použitím prístroja batérie nabite.

6 Zadnú časť prístroja podvihnite, aby ste plášť vložky nadvihli

podľa obrázka.

(D)-INŠTALÁCIA VRECKA NA PRACH

DÔLEŽITÉ UPOZORNENIE!

Vrecko na prach (diel číslo 56201569) nainštalujte na
vrchnú časť krytu regulácie (viď. obrázok D). Ak je
vrecka na prach plné alebo natrhnuté, systém na zber
prachu nebude pracovať správne.

(E)-NASTAVENIE PRÍTLAKU VLOŽKY

Prítlak vložky sa nastavuje v továrni s cieľom dosiahnuť
optimálne leštenie pri použití väčšiny vložiek a leštidiel. Ak
si vložka alebo leštidlo vyžadujú úpravu prítlaku vložku,
použite nižšie uvedený postup. POZNÁMKA: Nastavenie
prítlaku vložky by mal vykonávať zaškolený servisný technik.

1 Vypnite hlavný vypínač (O).

2 Spod leštiaceho prístroja uvoľnite samoistiacu maticu (A).

3 Ak chcete prítlak znížiť, otočte skrutkou (B) v smere

hodinových ručičiek.

4 Ak chcete prítlak zvýšiť, otočte skrutkou (B) proti smeru

hodinových ručičiek.

5 Samoistiacu maticu znovu dotiahnite (A).

(SK)

Formulár č.

71456A-G5 - UHB 51-5100 - 7

Slovensky

EN

SK

ÚDRŽBA

PLÁNOVANIE ÚDRŽBY

POLOŽKA ÚDRŽBY DENNE MESAČNE ROČNE

Nabiť batérie x
Skontrolovať/vymeniť
vrecká na prach x
Skontrolovať/vymeniť
plášť x
Vyčistiť vložku x
Mazanie x
Skontrolovať/vykonať
servis kefiek motora vložky x
Vykonať servis kefiek
motora pohonnej jednotky x

ÚDRŽBA BATÉRIE

Batérie nabite vždy, keď prístroj používate po dobu jednej hodiny
alebo dlhšie, prípadne keď ukazovateľ stavu batérie sa nachádza
v červenej časti.

Ako nabíjať batérie...
1 Odstráňte kryt.

2 Zapojte nabíjačku.

RIEŠENIE PROBLÉMOV

VIBRÁCIA PRÍSTROJA

1 Vložka nie je správne vycentrovaná.

2 Poškodená vložka. Vymeniť.

VÍRIVÉ ZNAČKY

1 Vložka je pre dané leštidlo príliš agresívna.

2 Vložka je špinavá, skontrolujte ju a vymeňte.

KRATŠÍ ČAS PREVÁDZKY

1 Batériu je potrebné vymeniť.

2 Do batérií je potrebné priliať vodu. Doplňte také množstvo

vody, aby tesne pokryla doštičky v každom článku batérie.
Potom batérie nabite a ešte raz skontrolujte hladinu vody.

3 Po dobití batérií skontrolujte hladinu tekutiny vo všetkých

batériových článkoch. V prípade potreby doplňte destilovanú
vodu, aby hladina tekutiny dosahovala po spodnú časť
plniacich trubíc.

POZOR!

Po nabíjaní zotrite vody a kyselinu z vrchnej časti
batérií, aby ste zabránili poškodeniu podlahy.

POZOR!

Ak sú batérie preplnené, môže dôjsť k úniku
kyseliny na podlahu.

DÔLEŽITÉ UPOZORNENIE

Záruka sa nevzťahuje ne poškodenie motora
spôsobené nezabezpečením servisu uhlíkových
kief. Pozrite si prehlásenie o obmedzení záruky.

8 - (SK)

Formulár č.

71456A-G5 - UHB 51-5100

SPECIFIKATIONER

Model UHB 51-1500
Napájanie 36 voltov

195AH

Motor, vložka 1,9 kW 65 amp
Trakčný motor výkon 0,37 kW
Pohonný systém Priamy pohon
Vložka 51cm
Rýchlosť otáčok vložky 2000 rpm
Prítlak vložky 0-14 kg.
Rýchlosť, dopredu 0 - 73 m/min.
Rýchlosť, dozadu 0 – 52 m/min.
Vibrácia <2,5 m/s
Hlučnosť (dbA) 68
Pohonná jednotka, koleso 4 cm x 20 cm
Nabíjačka 36 V, 25 A, 115 V / 60 Hz
Dĺžka 136 cm
Šírka 56 cm
Výška 106 cm
Pás leštenia 51 cm
Rýchlosť leštenia 2200 m2/h
Hmotnosť (w/3 - 195AH) 234 kg
Hmotnosť balenia 254 kg

2

Slovensky

EN

SK

(SK)

Formulár č.

71456A-G5 - UHB 51-5100 - 9

Česky

CZ

Bezpečnostní pokyny ...................................................................................................... 11

Poznejte svůj stroj ........................................................................................................... 12

Úvod ................................................................................................................................. 13

Náhradní díly a servis ................................................................................................. 13

Typový štítek .............................................................................................................. 13

Vybalení stroje ........................................................................................................... 13

Příprava stroje k použití ................................................................................................... 13

Servis baterie ............................................................................................................. 13

Instalace baterie ......................................................................................................... 15

Instalace kotouče ....................................................................................................... 15

Instalace prachového sáčku ....................................................................................... 15

Nastavení přítlaku kotouče ......................................................................................... 15

Údržba ............................................................................................................................. 16

Plán údržby ................................................................................................................16

Údržba baterie ............................................................................................................ 16

Odstraňování závad .......................................................................................................... 16

Vibrování stroje ........................................................................................................... 16

Spirálové stopy........................................................................................................... 16

Zkrácená doba chodu ................................................................................................. 16

Technické údaje ............................................................................................................... 17

Část II: Seznam dílů .............................................................................................43

10 - (CZ)

číslo formuláře

71456A-G5 - UHB 51-5100

Česky

CZ

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Tento stroj je určen pouze pro průmyslové použití, například v hotelech, školách, nemocnicích, továrnách, obchodech a
kancelářích, není určen pro běžné použití v domácnosti.

Při používání tohoto zařízení je třeba vždy dodržovat základní bezpečnostní pokyny včetně následujících:

VÝSTRAHA!

V zájmu snížení nebezpečí vzniku požáru, zásahu elektrickým proudem, zranění nebo vzniku věcných škod si před
použitím přečtěte všechny pokyny.

* Nespouštějte tento stroj, dokud není plně smontován. Před uvedením do provozu stroj pečlivě zkontrolujte.

* Provoz stroje v okolí hořlavých materiálů nebo výparů může způsobit výbuch. Nepoužívejte tento stroj v blízkosti paliv,

obilného prachu, rozpouštědel, ředidel a jiných hořlavých materiálů, ani tyto látky strojem neodstraňujte.

* Olověné baterie produkují plyny, které mohou způsobit explozi. Nevystavujte baterie jiskrám nebo otevřenému plamen.

V blízkosti stroje nekuřte. Baterie nabíjejte jen v dobře větraném prostoru. Před zapnutím stroje zkontrolujte, zda je
nabíječka střídavého proudu vypnuta ze zásuvky ve stěně a smotána.

* Způsob likvidace odpadu: Likvidujte jako nebezpečný odpad. Dodržujte veškerá státní a místní nařízení k ochraně

životního prostředí pro kyseliny a olověný odpad. Zašlete baterie do tavírny olova k opětovnému zpracování podle
příslušných státních a místních ustanovení.

* Olověné baterie produkují plyny, které mohou způsobit explozi. Nevystavujte baterie jiskrám nebo otevřenému plamen.

V blízkosti stroje nekuřte. Baterie nabíjejte jen v dobře větraném prostoru. Před zapnutím stroje zkontrolujte, zda je
nabíječka střídavého proudu vypnuta ze zásuvky ve stěně a smotána.

* Nabíječka s poškozeným napájecím kabelem může způsobit smrt elektrickým proudem. Pokud je kabel poškozený,

nabíječku nepoužívejte.

* Provoz stroje z jiné než zadní strany může způsobit zranění nebo škodu. Obsluha stroje musí stát vždycky vzadu.

* Tento stroj je těžký. Na manipulaci se strojem si zjednejte pomoc. Potřebujete-li stroj přesunout na rampu nebo naklonit,

potřebujete na to nejméně dvě schopné osoby. Strojem manipulujte vždy pomalu. Na rampě stroj neotáčejte. Při provozu
stroje na ploše se sklonem větším než 2 % nezastavujte, neotáčejte se ani neparkujte.

* Přejezd stroje po schodech nebo nákladních docích může způsobit převržení stroje, poranění nebo škodu. Stroj

zastavujte a opouštějte jen na rovném povrchu. Když stroj zastavíte, vypněte všechny vypínače.

* Provedením adaptací nebo změn, které neschválil výrobce, zaniká platnost veškerých záruk a odpovědností a může

dojít k poškození stroje nebo zranění obsluhy či jiných osob.

* Údržba nebo opravy prováděné nepověřenými osobami mohou způsobit poranění nebo škodu. Údržbu a opravu

musí provádět pouze pověřený personál firmy Nilfisk.

* Elektrické prvky stroje udržujte v suchu. Po každém použití stroj otřete. Skladujte stroj v suchých prostorách.

* Před zahájením provozu stroje si přečtěte všechny nápisy na krytu stroje. Zkontrolujte, zda jsou na stroj připevněny

všechny bezpečnostní informace a štítky s výstrahami.

* Používejte pouze běžně dostupné čisticí prostředky a vosky na podlahy, určené pro provoz stroje. Nepoužívejte

hořlavé látky.

* Při čištění, provádění servisu nebo údržby stroje, výměně dílů nebo převádění na jinou funkci musí být vypnutý

zdroj energie.

* Použití stroje na posun předmětů a lezení na stroj může způsobit poranění nebo škodu. Nepoužívejte tento stroj

jako schodek nebo nábytek. Nevozte nikoho na stroji.

* Záruka na stroj platí pouze tehdy, používáte-li výhradně náhradní díly Nilfisk. Potřebujete-li vyměnit vadnou součást

stroje, používejte vždy náhradní díly Nilfisk.

USCHOVEJTE SI TYTO POKYNY

(CZ)

číslo formuláře

71456A-G5 - UHB 51-5100 - 11

Česky

CZ

POZNEJTE SVŮJ STROJ

1 Spínač s klíčkem zap/vyp
2 Hlavní spínač kotouče
3 Spínače kotouče/pojíždění
4 Měřič baterie
5 Počitadlo hodin
6 Ukazatel nabití baterie
7 Pojíždění vzad
8 Ovládání rychlosti pojíždění

7

8

3

3

6

5

2

1

12 - (CZ)

číslo formuláře

4

UHB 51-1500

71456A-G5 - UHB 51-5100

Česky

CZ

ÚVOD

Tato příručka vám pomůže maximálně využít váš podlahový stroj
Nilfisk. Pozorně si ji přečtěte, dříve než stroj uvedete do provozu.

Tento výrobek je určen pouze pro průmyslové použití.

NÁHRADNÍ DÍLY A SERVIS

Opravy by v případě potřeby měly být prováděny v oprávněném
servisním středisku společnosti Nilfisk, které k tomuto účelu
zaměstnává personál vyškolený výrobcem a udržuje si zásobu
originálních náhradních dílů a příslušenství Nilfisk.

Pokud potřebujete náhradní díly nebo servis, kontaktujte níže
uvedeného zástupce společnosti Nilfisk. Při kontaktu se
servisním střediskem uvádějte prosím číslo modelu a výrobní
číslo vašeho stroje.

(Zástupce společnosti, sem přilepte servisní štítek.)

PŘÍPRAVA STROJE K POUŽITÍ

VÝSTRAHA!

PYi práci s baterií bute maximáln opatrní. Baterie
obsahuje kyselinu sírovou, která může způsobit
vážná zranění, pokud se dostane do styku
s pokožkou nebo zasáhne oči. Z otvorů v baterii
uniká výbušný vodíkový plyn. Tento plyn může
být zažehnut pouhou elektrickou jiskrou,
obloukem nebo plamenem.

PŘI PROVÁDĚNÍ SERVISU BATERIE...

• Sejměte veškeré šperky a ozdoby.

• Nekuřte.

• Noste ochranné brýle.

• Pracujte v dobře větraném prostoru.

• Zabraňte současnému doteku nástroje s více
vývody baterie.

TYPOVÝ ŠTÍTEK

Číslo modelu a výrobní číslo stroje je uvedeno na typovém štítku
dole na stroji. Tyto informace jsou požadovány při objednávání
náhradních dílů pro stroj. Využijte místa níže pro zaznamenání
čísla modelu a výrobního čísla stroje pro pozdější použití.

ČÍSLO MODELU

VÝROBNÍ ČÍSLO

VYBALENÍ STROJE

Po dodání stroje si důkladně prohlédněte přepravní obal a stroj,
zda nejsou poškozené. Pokud objevíte poškození, uložte
přepravní obal tak, aby mohl být později prohlédnut. Ihned
kontaktujte zákaznické servisní oddělení společnosti Nilfisk a
reklamujte poškození nákladu (telefonní číslo je uvedeno na
zadní straně této příručky).

UPOZORNĚNÍ!

Elektrické součásti mohou být závažně
poškozeny v případě, že baterie není řádně
nainstalována a připojena. Baterie by měla být
nainstalována vaším místním zástupcem
společnosti Nilfisk nebo kvalifikovaným
elektrotechnikem.

UHB 51-1500 lze používat se tYemi bateriemi s 12 V
a 185 Ah nebo se tYemi AGM bateriemi s 12 V a 234
Ah.

UPOZORNĚNÍ!

Nabíječka baterie musí být přeprogramována, když se
přepíná z olověných baterií na AGM baterie. Viz

pokyny v Návodu k obsluze nabíječky.

(CZ)

číslo formuláře

71456A-G5 - UHB 51-5100 - 13

Česky

C

CZ

1

4

2

3

56

D

sejmutí krytu
výměna prachového
sáčku

E

B

A

14 - (CZ)

číslo formuláře

71456A-G5 - UHB 51-5100

Česky

CZ

PŘÍPRAVA STROJE K POUŽITÍ

(B) instalace bateriE

1 Opatrně zdvihněte baterii do prostoru pro baterii. Umístěte

ji tak, jak znázorňuje obrázek B.

B

PŘIPOJENÍ BATERIE

(C) INSTALACE KOTOUE

Váš místní distributor spole
nosti Nilfisk vám može dodat správné kotou
e a prostYedky k úprav podlahových povrcho pro použití s
tímto strojem.

UPOZORNĚNÍ!

Použitím nesprávného druhu kotouče s tímto
strojem se může podlaha poškodit. Kotouč musí
být na držáku řádně vystředěný, aby se předešlo
vibrování stroje.

Při instalaci kotouče postupujte podle níže uvedených kroků
(viz kroky 1–6 na obrázku C):

1 Přepněte spínač s klíčkem do polohy vypnuto.

2 Uveďte stroj do znázorněné polohy, abyste měli přístup k

držáku kotouče.

3 Přejděte k přední části stroje. Zatímco jednou rukou držíte

držák kotouče, otáčejte druhou rukou kotoučem a
unášečem kotouče proti směru hodinových ručiček, abyste
držák uvolnili.

4 Sejměte starý kotouč, nainstalujte nový a důkladně ho

vystřeďte na unášeči kotouče.

DISTANČNÍ VLOŽKA

PŘEDNÍ ČÁST STROJE

2 Ujistěte se, že je spínač s klíčkem v poloze VYP.

3 Nainstalujte kabely baterie tak, jak znázorHuje obrázek

B, s vývody s ozna ením „P” na kladných konektorech
baterie a s vývody s ozna ením „N” na záporných
konektorech baterie. Umístěte kabely tak, aby bylo
možno snadno sejmout kryty, když je třeba doplnit vodu
do baterie.

4 Utáhněte matky u všech vývodů baterie natolik, aby se

vývod nemohl otáčet na konektoru baterie. Potom
utáhněte matky ještě jednou o celou otáčku.

5 Namažte všechny vývody a konektory mazacím tukem,

vazelínou nebo ochranným sprejem na baterie (k dostání
ve většině prodejen s autodíly).

6 Nasaďte černé gumové krytky na všechny vývody a

použijte plastové pásky k jejich upevnění.

7 Připojte konektor z baterie ke konektoru na ovládacím

panelu.

8 Znovu stroj smontujte.

POZNÁMKA: Před použitím stroje nabijte baterii.

5 Znovu co nejvíce utáhněte držák kotouče.

6 Umístěte zadní část stroje tak, aby se skříň kotouče

dostala do dolní polohy, jak je znázorněno.

(D) INSTALACE PRACHOVÉHO SÁKU

DŮLEŽITÉ!

Nainstalujte sběrací prachový sáček (díl č. 56201569) na
horní ást ovládací skYín (viz obrázek D). Systém sběru
prachu nebude řádně fungovat, je-li sběrací sáček plný
nebo roztržený.

(E) NASTAVENÍ PXÍTLAKU KOTOUE

Přítlak kotouče je továrně nastaven na optimální leštění s
nejvíce kombinacemi kotouče a povrchů. Pokud vyžaduje
určitý kotouč nebo povrch upravení přítlaku kotouče,
proveďte nastavení podle níže uvedeného postupu.
POZNÁMKA: Nastavení přítlaku kotouče by měl provádět
kvalifikovaný servisní technik.

1 Vypněte spínač s klíčkem (O).

2 Z dolního leštiče uvolněte pojistnou matici (A).

3 Ke snížení přítlaku kotouče otáčejte šroubem (B) po

směru hodinových ručiček.

4 Ke zvýšení přítlaku kotouče otáčejte šroubem (B) proti

směru hodinových ručiček.

5 Pojistnou matici (A) opět utáhněte.

(CZ)

číslo formuláře

71456A-G5 - UHB 51-5100 - 15

Česky

CZ

ÚDRŽBA

PLÁN ÚDRŽBY

POLOŽKA ÚDRŽBY DENNĚ MĚSÍČNĚ ROČNĚ

Nabití baterie x
Kontrola/výměna
prachového sáčku x
Kontrola/výměna zástěrky x
Čisticí kotouč x
Mazání x
Kontrola/servis kartáčů
motoru kotouče x
Servis kartáčů motoru
pohonu x

ÚDRŽBA BATERIE

Baterii nabijte vždy, když se stroj používá 1 hodinu nebo déle,
nebo když měřič baterie indikuje červenou oblast.

Jak nabít baterii...

1 SEJMĚTE KRYT.

2 Zapojte nabíječku.

3 Zkontrolujte hladinu elektrolytu ve všech článcích baterie po

jejím dobití. V případě potřeby dolijte destilovanou vodu tak,
aby hladina elektrolytu dosahovala spodního okraje plnicích
otvorů.

ODSTRAŇOVÁNÍ ZÁVAD

VIBROVÁNÍ STROJE

1 Kotouč není řádně vystředěný.

2 Kotouč je vadný. Vyměňte ho.

SPIRÁLOVÉ STOPY

1 Kotouč je k dané úpravě podlahového povrchu příliš

agresivní.

2 Kotouč je špinavý. Zkontrolujte ho a vyměňte.

ZKRÁCENÁ DOBA CHODU

1 Je třeba nabít baterii.

2 Je třeba dolít vodu do baterie. Přilijte tolik vody, aby byly

pokryty desky ve všech článcích. Potom nabijte baterii a
hladinu vody znovu zkontrolujte.

UPOZORNĚNÍ!

Otřete po dobití vodu a kyselinu z horní strany baterie, pokud
dojde k jejich rozlití, abyste zabránili poškození podlahových
povrchů.

UPOZORNĚNÍ!

Kyselina se může rozlít na podlahu, pokud bude baterie
nadměrně naplněna kapalinou.

DŮLEŽITÉ

Na poškození motoru vzniklé v důsledku nedostatečné údržby
uhlíkových kartáčů se záruka nevztahuje. Viz také prohlášení o
omezení záruky.

16 - (CZ)

číslo formuláře

71456A-G5 - UHB 51-5100

TECHNICKÉ ÚDAJE

Model UHB 51-1500
Napájení 36 V

195 Ah

Motor, kotouč 2,5 koňsk. sil (1,9 kW) 65 A
Motorová trakce 0,5 koňských sil PM / 0,37 kW
Systém pohonu přímý pohon
Kotouč 51 cm
Rychlost kotouče 2 000 ot/min
Přítlak kotouče 0–13,6 kg
Rychlost dopředu 0–73 m/min
Rychlost dozadu 0–52 m/min
Vibrace < 2,5 m/s
Úroveň hluku (dBA) 68
Hnací kolo 4 x 20 cm
Nabíječka 36 V, 25 A, 115 V / 60 Hz
Délka 136 cm
Šířka 56 cm
Výška 106 cm
Leštěný pás 51 cm
Rychlost leštění 2 230 m2/h
Hmotnost (w/3 – 195 Ah) 234 kg
Přepravní hmotnost 254 kg

2

Česky

CZ

(CZ)

číslo formuláře

71456A-G5 - UHB 51-5100 - 17

Polski

PL

Bezpieczeñstwo u¿ytkowania ........................................................................................................................ 19

Poznaj swoje urz¹dzenie ................................................................................................................................ 20

Wstêp ............................................................................................................................................................. 21

Czêœci i naprawa ................................................................................................................................... 21

Tabliczka znamionowa ............................................................................................................................ 21

Rozpakowywanie urz¹dzenia .................................................................................................................. 21

Przygotowanie do u¿ycia ............................................................................................................................... 21

Wymiana akumulatorów ........................................................................................................................... 21

Wk³adanie akumulatorów ........................................................................................................................ 23

Zak³adanie poduszki ............................................................................................................................... 23

Monta¿ worka na kurz ............................................................................................................................ 23

Regulacja nacisku poduszki .................................................................................................................... 23

Konserwacja .................................................................................................................................................. 24

Harmonogram konserwacji ...................................................................................................................... 24

Konserwacja akumulatorów ..................................................................................................................... 24

Rozwi¹zywanie problemów ............................................................................................................................ 24

Wibracje urz¹dzenia ................................................................................................................................ 24

Œlady wirowania .................................................................................................................................... 24

Zbyt krótki czas pracy.............................................................................................................................. 24

Specyfikacja ................................................................................................................................................... 25

Czêœæ II Lista czêœci ................................................................................................................... 43

18 - (PL)

Numer formularza

71456A-G5 - UHB 51-5100

PLPolski

WAŻNE INSTRUKCJE ZACHOWANIA BEZPIECZEŃSTWA

Urządzenie to przeznaczone jest do użytku komercyjnego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach lub biurach.
Nie zaleca się do użytku domowego.

Podczas użytkowania urządzenie należy zachować podstawowe zasady bezpieczeństwa, takie jak:

OSTRZEŻENIE!

Aby zredukować ryzyko wywołania ognia, porażenia prądem, uszkodzeń ciała lub rzeczy zaleca się przeczytanie całej instrukcji
przed rozpoczęciem użytkowania.

* Zabrania się obsługi urządzenia, w którym nie zamontowano wszystkich podzespołów. Przed rozpoczęciem obsługi

należy dokonać dokładnej inspekcji wzrokowej urządzenia.

* Praca urządzenia w pobliżu materiałów lub oparów palnych może grozić wybuchem. Zabrania się eksploatacji urządzenia

w pobliżu składu paliw, pyłu zbożowego, rozpuszczalników, rozcieńczalników lub innych materiałów palnych.

* Akumulatory ołowiowo-kwasowe wytwarzają gazy, które mogą grozić wybuchem. Unikać otwartego płomienia lub

iskrzenia w pobliżu akumulatorów. Nie palić w pobliżu urządzenia. Ładowanie akumulatorów można przeprowadzać
wyłącznie w prawidłowo wentylowanych pomieszczeniach. Przed uruchomieniem urządzenia należy upewnić się, czy
ładowarka AC jest odłączona z gniazda sieciowego.

* Informacje dot. usuwania odpadów: Wyrzucać jako odpady niebezpieczne. Postępować zgodnie z wszelkimi

federalnymi, krajowymi oraz lokalnymi przepisami ochrony środowiska dot. produktów zawierających kwas lub
ołów. Akumulatory należy przesłać do odpowiedniego podmiotu gospodarczego w celu regeneracji, zgodnie z
odpowiednimi federalnymi, krajowy i/lub lokalnymi regulacjami prawnymi.

* Praca przy akumulatorach może być niebezpieczna! Wykonując prace przy akumulatorach, należy stosować gogle oraz

odzież ochronną. Należy zdjąć wszelkie elementy biżuterii. Nie umieszczać narzędzi lub innych przedmiotów metalowych
na akumulatorach lub ich zaciskach.

* Użytkowanie zasilacza z uszkodzonym przewodem zasilającym może grozić śmiertelnym porażeniem prądem. Zabrania

się stosowania ładowarki z uszkodzonym przewodem zasilającym.

* Prowadzenie obsługi z pozycji innej niż od strony tylnej urządzenia może grozić wypadkiem bądź powstaniem uszkodzeń.

Urządzenie należy obsługiwać od strony tylnej.

* Urządzenie jest ciężkie. Do transportu bądź przewożenia należy zapewnić asystę osób trzecich. Na podjazdach pochyłych

bądź rampach urządzenie powinny prowadzić dwie sprawne fizycznie osoby. Jazdę realizować powoli. Na rampach nie
należy wykonywać skrętów. Podczas używania urządzenia na powierzchni o nachyleniu powyżej 2% nie należy
zatrzymywać ani obracać.

* Prowadzenie zmywarki nad krawędziami schodów lub doków załadunkowych może grozić przewróceniem urządzenia,

wypadkiem lub spowodowaniem szkód. Zatrzymywanie i parkowanie urządzenia dozwolone jest wyłącznie na równej
powierzchni. Po zatrzymaniu, wszystkie przełączniki znajdujące się na urządzeniu należy obrócić na pozycję wyłączoną.

* Wszelkie zmiany i/lub modyfikacje wbrew zaleceniom producenta unieważniają wszelkie gwarancje producenta oraz

mogą prowadzić do uszkodzenia urządzenia i/lub uszkodzeń ciała użytkownika lub osób postronnych.

* Wykonywanie czynności konserwacyjnych lub remontowych przez nieupoważniony personel może grozić wypadkiem

lub powstaniem uszkodzeń. Prace związane z utrzymaniem i naprawami urządzenia wykonuje wyłącznie
autoryzowany personel.

* Podzespoły elektryczne urządzenia należy utrzymywać w stanie suchym. Po zakończeniu pracy urządzenia należy je

wytrzeć do sucha. Urządzenie powinno być przechowywane w suchym pomieszczenie.

* Przed przystąpieniem do obsługi należy przeczytać treść wszystkich umieszczonych na niej tabliczek. Upewnić się,

że wszystkie etykiety i tabliczki są przytwierdzone do urządzenia.

* Podczas użytkowania urządzenia należy korzystać wyłącznie z gotowych, dostępnych na rynku wosków oraz

środków do czyszczenia podłóg. Nie należy używać środków łatwopalnych.

* Podczas czyszczenia, serwisowania i/lub konserwacji urządzenia, wymiany części i/lub przełączania na inną

funkcję, dopływ energii powinien być odłączony.

* Wchodzenie na urządzenie oraz wykorzystywanie go do przesuwania innych obiektów grozi wypadkiem lub

powstaniem uszkodzeń. Nie wykorzystywać urządzenia w charakterze podpory, stopnia lub mebla. Nie jeździć na
urządzeniu.

* Udzielona gwarancja zostaje unieważniona w przypadku stosowania w urządzeniu innych niż oryginalne części

firmy Nilfisk. Należy stosować wyłącznie oryginalne części zamienne firmy Nilfisk.

ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ

(PL)

Numer formularza

71456A-G5 - UHB 51-5100 - 19

Polski

PL

POZNAJ SWOJE URZĄDZENIE

1 Włącznik/wyłącznik
2 Przełącznik poduszki
3 Przełączniki poduszki / poprzecznicy
4 Wskaźnik naładowania

akumulatorów
5 Licznik godzin
6 Wskaźnik ładowania

akumulatorów
7 Odwrócenie

poprzecznicy
8 Kontrola prędkości

poprzecznicy

7

8

3

3

6

5

2

1

20 - (PL)

Numer formularza

4

UHB 51-1500

71456A-G5 - UHB 51-5100

PLPolski

WSTĘP

Niniejszy podręcznik użytkownika pozwoli ci w pełni korzystać z
możliwości oferowanych przez urządzenie do czyszczenia podłóg
Nilfisk. Przeczytaj go dokładnie przed rozpoczęciem użytkowania.

Produkt ten jest przeznaczony wyłącznie do użytku komercyjnego.

CZĘŚCI I NAPRAWA

Wszelkie naprawy mogą być dokonywane wyłącznie przez
Autoryzowane Centrum Serwisu Nilfisk, które zatrudnia
specjalistycznie wyszkolony personel oraz posiada zapas
oryginalnych części zamiennych i akcesoriów Nilfisk

W celu uzyskania części zamiennych i/lub serwisu, należy
skontaktować się z dealerem Nilfisk, którego dane podane są
poniżej. Podczas rozmowy należy podać model i numer seryjny
urządzenia.

(Dealer, dołączyć naklejkę serwisu).

PRZYGOTOWANIE
URZĄDZENIA DO UŻYCIA

OSTRZEŻENIE!

Zachować szczególną ostrożność w kontakcie z
akumulatorami. Kwas siarkowy zawarty w
akumulatorach jest niezmiernie niebezpieczny
w kontakcie ze skórą i/lub oczami. Wybuchowy
wodór jest wypuszczany z wnętrza akumulatora
poprzez otwory w zatyczkach. Gaz ten może
zapalić się od łuku elektrycznego, iskry lub
otwartego ognia.

PODCZAS WYMIANY AKUMULATORÓW…

• Zdjąć wszelką biżuterię

• Nie palić

• Założyć okulary ochronne

• Pracować w dobrze wentylowanym
pomieszczeniu

• Nie dotykać jakimkolwiek narzędziem
więcej niż jednej klemy akumulatora
jednocześnie.

TABLICZKA ZNAMIONOWA

Numer modelu oraz numer seryjny podane są na tabliczce
znamionowej lub na spodzie urządzenia. Informacje te potrzebne
są podczas zamawiania części zamiennych. Spisać poniżej
model oraz numer seryjny urządzenia dla późniejszego użytku.

MODEL

NUMER SERYJNY

ROZPAKOWYWANIE URZĄDZENIA

W chwili dostarczenia urządzenia sprawdzić czy opakowanie i/
lub samo urządzenia nie są uszkodzone. W przypadku
widocznych uszkodzeń, należy zachować opakowanie do
inspekcji. Niezwłocznie skontaktować się z Działem Obsługi
Klienta Nilfisk w celu złożenie zażalenia o zniszczenie podczas
transportu (numer telefonu znajduje się na odwrocie niniejszego
podręcznika).

UWAGA!

W przypadku nieprawidłowego założenia i
podłączenia akumulatorów, elementy elektryczne
urządzenia mogą ulec poważnym awariom.
Akumulatory powinny być instalowane przez
lokalnego dealera Nilfisk lub wykwalifikowanego
elektryka.

UHB 51-1500 mogą być wyposażone w trzy
akumulatory o mocy 12 V i pojemności 185 Ah lub w
trzy akumulatory AGM o mocy 12 V i pojemności 234
Ah.

UWAGA!

Należy przeprogramować ładowarkę w przypadku
przejścia z akumulatorów ołowiowych na akumulatory
AGM. W celu uzyskania dalszych informacji, patrz

Podręcznik ładowania.

(PL)

Numer formularza

71456A-G5 - UHB 51-5100 - 21

Polski

C

PL

1

4

2

3

56

D

Zdjąć pokrywę
Wymienić worek
na kurz

E

B

A

22 - (PL)

Numer formularza

71456A-G5 - UHB 51-5100

PLPolski

PRZYGOTOWANIE
URZĄDZENIA DO UŻYCIA

(B)-INSTALACJA AKUMULATORÓW

1 Ostrożnie unieść akumulatory i wstawić na miejsce. Ułożyć

zgodnie z

ilustracją B.

B

PODŁĄCZENIE

AKUMULATORÓW

PRZEKŁADKA/DYSTANS

(C)-INSTALACJA PODUSZKI

Lokalny dystrybutor Nilfisk dostarczy odpowiednich poduszek
i nakładek do wykańczania podłogi do danego urządzenia.

UWAGA!

Używanie niewłaściwego rodzaju poduszki może
spowodować uszkodzenie podłogi. W celu
uniknięcia niepożądanych drgań urządzenia,
poduszka musi być odpowiednio wyśrodkowana
na uchwycie.

Należy postępować zgodni z czynnościami podanymi
poniżej (patrz czynności 1-6 na ilustracji C) podczas instalacji
poduszki:

1 Wyłączyć urządzenie przełączając kluczyk w pozycję OFF.
2 Ustawić urządzenie tak, jak pokazano na ilustracji, aby

uzyskać dostęp do uchwytu poduszki.

3 Podejść do przodu urządzenia. Trzymając uchwyt poduszki

jedną ręką, obracać poduszkę i mocowanie przeciwnie do
ruchu wskazówek zegara w celu poluzowania uchwytu
poduszki.

4 Zdjąć starą poduszkę i założyć nową, pamiętając o

konieczności wyśrodkowania jej.

5 Dokręcić uchwyt poduszki tak mocno, jak się da.
6 Podnieść tył urządzenia, aby opuścić obudowę poduszki

jak pokazano na ilustracji.

PRZÓD URZĄDZENIA

2 Upewnić się, że kluczyć jest w pozycji OFF (wyłączony).

3 Podłączyć kable zgodnie z instrukcją B – klemy oznaczone

literą „P” na bolec dodatni, klemy oznaczone literą „N” na
ujemny. Ułożyć kable tak, aby można było łatwo zdjąć
zatyczki, żeby dolać wody do akumulatorów.

4 Dokręcić nakrętkę na każdej klemie na tyle, aby nie

poruszała się. Następnie dokręcić o jeszcze jeden pełen
obrót.

5 Pokryć klemy i bolce smarem, wazeliną kosmetyczną lub

środkiem w spray’u do pokrywania akumulatora (dostępne
w większości sklepów z częściami samochodowymi).

6 Założyć czarne gumowe osłonki na każdą z klem i

zabezpieczyć je plastikowymi obejmami.

7 Połączyć kabel z zespołu akumulatorów z panelem

kontrolnym.

8 Złożyć urządzenie.

UWAGA: Naładować akumulatory przed rozpoczęciem
użytkowania urządzenia.

(D)-MONTAż WORKA NA KURZ

WAŻNE!

Założyć worek na kurz (numer 56201569) na wierzchu
obudowy (patrz ilustracja D). System zbierania kurzu
nie będzie działał poprawnie, jeśli worek jest
przepełniony lub rozerwany.

(E)-REGULACJA NACISKU
PODUSZKI

Nacisk poduszki jest ustawiany fabrycznie w celu
zapewnienia optymalnego stopnia polerowania i
wykańczania. Jeśli specjalne okoliczności wymagają
zmiany ustawień, należy postępować zgodnie z poniższą
procedurą. UWAGA: Regulacja nacisku poduszki powinna
być dokonywana przez wykwalifikowanego pracownika
serwisu.

1 Przekręcić kluczyk w pozycję wyłączoną - off (O).
2 Pod spodem polerki poluzować śrubę „jam nut” (A).
3 Aby zmniejszyć nacisk poduszki, przekręcić śrubę (B)

zgodnie z ruchem wskazówek zegara.

4 Aby zwiększyć nacisk poduszki, przekręcić śrubę (B)

przeciwnie do ruchu wskazówek zegara.

5 Dokręcić śrubę „jam nut” (A).

(PL)

Numer formularza

71456A-G5 - UHB 51-5100 - 23

Polski

PL

KONSERWACJA

HARMONOGRAM KONSERWACJI

Czynność konserwacyjna Codziennie Co miesiąc Co rok

Naładować akumulatory x
Sprawdzić/Wymienić worki na kurz x
Sprawdzić/Wymienić fartuch x
Wyczyścić poduszkę x
Smarowanie x
Sprawdzić/Serwisować szczotki
silnika poduszki x
Serwisować szczotki napędu x

KONSERWACJA AKUMULATORÓW

Naładować akumulatory zawsze po używanie przez min. 1
godzinę lub gdy Wskaźnik naładowania znajduje się w
czerwonym polu.

Aby naładować akumulatory...
1 Zdjąć pokrywę.

2 Podłączyć prostownik.

3 Po zakończeniu ładowania sprawdzić poziom płynu w

komorach wszystkich akumulatorów. W razie potrzeby dolać
wodę destylowaną (demineralizowaną) do poziomu dolnej
części rurek napełniania.

ROZWIĄZYWANIE
PROBLEMÓW

DRGANIA URZĄDZENIA

1 Poduszka nie jest odpowiednio wyśrodkowana.

2 Uszkodzona poduszka. Wymienić.

ŚLADY WIROWANIA

1 Poduszka jest zbyt mocna na dane wykończenie

podłogi.

2 Poduszka jest zabrudzona, Sprawdzić i wymienić.

ZBYT KRÓTKI CZAS PRACY

1 Akumulatory wymagają ładowania.

2 Akumulatory mają zbyt mało płynu. Dodać tylko tyle

wody, aby zakryła płytki w każdym z ogniw. Następnie
naładować akumulatory i ponownie sprawdzić poziom
wody.

OSTRZEŻENIE!

Aby uniknąć uszkodzeń podłóg należy wytrzeć
wodę oraz kwas z wierzchu akumulatorów po
ładowania.

OSTRZEŻENIE!

W przypadku przepełnienia akumulatorów kwas
może rozlać się nie podłogę.

WAŻNE

Uszkodzenia mechaniczne wynikające z
zaniechania serwisowania szczotek węglowych
nie są objęte gwarancją. Patrz oświadczenie
Ograniczenia Gwarancji.

24 - (PL)

Numer formularza

71456A-G5 - UHB 51-5100

SPECYFIKACJA

Model UHB 51-1500
Zasilanie 36 V

195 Ah

Silnik, Poduszka 2.5 km (1.9 kW) 65 A
Moc silnika .5 hp PM / .37 kW
System napędowy Napęd bezpośredni
Poduszka 20" (51cm)
Prędkość poduszki 2000 obr/min.
Nacisk poduszki 0-30 funtów
Prędkość, do przodu 0 - 73 m/min.
Prędkość, do tyłu 0 - 52 m/min.
Wibracje <2.5 m/s
Poziom hałasu (dB) 68
Koło napędowe 1.62"x8.00" (4cmx20cm)
Prostownik 36V, 25A, 115V/60Hz
Długość 53.5 inches (136cm)
Szerokość 22 inches (56cm)
Wysokość 42 inches (106cm)
Powierzchnia polerowania 20 inch (51cm)
Tempo polerowania 2230 mkw/h
Waga (w/3 - 195 Ah) 515 lbs./234 kg
Waga przy dostawie 560 lbs./254 kg

2

PLPolski

(PL)

Numer formularza

71456A-G5 - UHB 51-5100 - 25

Magyar

EN

HU

Biztonsági előírások ........................................................................................................ 27

Ismerje meg a gépét ........................................................................................................ 28

Bevezetés .......................................................................................................................29

Alkatrészek és karbantartás ...................................................................................... 29

Adattábla ................................................................................................................... 29

A gép kicsomagolása ................................................................................................. 29

A gép felkészítése használatra ....................................................................................... 29

Az akkumulátorok karbantartása ................................................................................29

Az akkumulátor beszerelése ......................................................................................31

A párna felszerelése .................................................................................................. 31

Porzsák behelyezése ................................................................................................. 31

Párnanyomás beállítása ............................................................................................. 31

Karbantartás ....................................................................................................................32

Karbantartási terv ....................................................................................................... 32

Akkumulátor karbantartás .......................................................................................... 32

Hibakeresés..................................................................................................................... 32

Gépvibráció ................................................................................................................ 32

Körkörös nyomok ....................................................................................................... 32

Csökkent futási idő .................................................................................................... 32

Műszaki adatok ............................................................................................................... 33

II. rész Alkatrészlista ...........................................................................................43

26 - (HU)

Rendelési szám

71456A-G5 - UHB 51-5100

Magyar

HU

EN

FONTOS BIZTONSÁGI ELŐÍRÁSOK

Ez a gép csak ipari / gazdasági használatra alkalmas, például szállókban, iskolákban, kórházakban, üzemekben,
boltokban, és irodákban, szemben a szokásos háztartási célú használattal.

A készülék használatakor be kell tartani az alapvető óvintézkedéseket, többek között:

FIGYELEM!

A tűz, áramütés, sérülés és anyagi kár kockázatának csökkentése érdekében a használat előtt olvassa el az összes
utasítást.

* A gépet csak teljesen összeszerelt, hiánytalan állapotban szabad üzemeltetni. Beindítás előtt a gépet gondosan át

kell vizsgálni.

* A gép gyúlékony anyag vagy permet közelében működtetve robbanást okozhat. Ne használja a gépet üzemanyag,

gabonapor, oldószer, hígítóanyag vagy más gyúlékony anyag közelében.

* Az ólom-sav akkumulátorok gázt termelnek, amely robbanást okozhat. Az akkumulátorokat tartsa távol szikrától és

nyílt lángtól. Ne dohányozzon a gép közelében. Az akkumulátorok töltését csak jól szellőző helyen szabad végezni.
A munka megkezdése előtt győződjön meg róla, hogy a váltakozó áramú töltődugó ki van húzva a fali aljzatból és
megfelelően fel van tekerve.

* Hulladékkezelési módszer: Ártalmatlanítsa veszélyes hulladékként.

vonatkozó összes szövetségi, állami és helyi környezetvédelmi

szabályozást.

állami és helyi szabályozásnak.

* Az akkumulátorral történő munkavégzés veszélyes lehet. Az akkumulátorok közelében történő munkavégzéskor

mindig viseljen védőszemüveget és védőruhát. Ne viseljen ékszert. Ne helyezzen szerszámokat és más fémtárgyat
az akkumulátor pólusaira vagy az akkumulátor tetejére.

* A töltő hibás tápkábellel való használata halálos áramütést is okozhat. Ne használja a töltőt, ha a tápkábel megsérült.

* A gép csak mögötte tartózkodva kezelhető. A kezelés bármely más helyen tartózkodva sérüléshez vagy anyagi kárhoz

vezethet. A gépet csak mögötte tartózkodva szabad működtetni.

* A gép súlya nagy. Szállítását, mozgatását ne végezze egyedül. A gépet két, erre alkalmas személy tegye a rámpára

vagy emelje meg. A mozgatást mindig lassan végezzék. A gépet nem szabad megfordítani a rámpán. Ha 2% feletti
lejtőn működteti a gépet, akkor ne álljon meg, ne forduljon meg vagy ne parkoljon le.

* A gép lebillenhet, és így személyi sérülést vagy anyagi kárt okozhat, ha lépcsőszegély vagy rakodórámpa széle fölé

vezetik. A gépet csak vízszintes felületen szabad leállítani és elhagyni. A gép leállításakor kapcsoljon minden
kapcsolót „KI” állásba.

* A gyártó által nem engedélyezett változtatások vagy módosítások érvénytelenítik az összes garanciát és

felelősséget, és a gép károsodását, valamint a kezelő vagy a közelben álló személyek sérülését okozhatják.

* A karbantartási és javítási munkák jogosulatlan személy általi végzése anyagi kárt és személyi sérülést okozhat.

A karbantartási és javítási munkákat csak arra jogosult szakember végezheti.

* Tartsa szárazon a gép elektromos alkatrészeit. Minden használat után törölje le a gépet. A gépet száraz

helyiségben tárolja.

Hasznosítás érdekében az akkumulátorokat küldje az ólomolvasztóba, megfelelve a szövetségi,

Tartsa be a savakra vagy a fémhulladékokra

* A gép használatának megkezdése előtt olvassa el a gépen található összes feliratot. Győződjön meg arról, hogy

minden címke és szöveges utasítás megfelelően van a gépre rögzítve.

* Csak a géppel használható, kereskedelmi forgalomban beszerezhető padlótisztítót és viaszt használjon. Ne

használjon gyúlékony anyagokat.

* Az áramellátást ki kell kapcsolni a gép tisztításakor, szervizelésekor, karbantartásakor, az alkatrészek

kicserélésekor vagy más funkcióra való átváltáskor.

* Egyéb tárgyak mozgatása a géppel és a gépre való felmászás személyi sérüléssel vagy anyagi kárral járhat. Ne

használja a gépet emelvénynek vagy bútordarabnak. Ne használja a gépet közlekedési eszközként.

* A garancia érvényét veszti, ha a géphez nem eredeti Nilfisk pótalkatrészt használ. A géphez mindig eredeti

Nilfisk pótalkatrészt használjon.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT

(HU)

Rendelési szám

71456A-G5 - UHB 51-5100 - 27

Magyar

HU

EN

ISMERJE MEG A GÉPÉT

1 Be/Ki kulcsos kapcsoló
2 Párna bekapcsoló gombok
3 Párna/haladás bekapcsoló gombok
4 Akkumulátorállapot-jelző
5 Üzemóra számláló
6 Akkumulátortöltöttség-jelző
7 Hátramenet

8 Hátramenet

sebességének vezérlése

7

8

3

3

6

5

2

1

28 - (HU)

Rendelési szám

4

71456A-G5 - UHB 51-5100

Magyar

HU

EN

Bevezetés

A kézikönyv segítségével a legtöbbet hozhatja ki a Nilfisk padlótisztító
gépből. A gép használata előtt figyelmesen olvassa el.

Ez a termék csak ipari / gazdasági felhasználásra készült.

ALKATRÉSZEK ÉS KARBANTARTÁS

Amennyiben javítás szükséges, azt minden esetben az arra
felhatalmazott Nilfisk Szervizközpontnak kell elvégeznie, ahol a gyárban
képzett szerelők dolgoznak, és eredeti Nilfisk cserealkatrészek és
tartozékok állnak rendelkezésre.

Az alkatrészek javításához vagy a szervizeléshez hívja fel a Nilfisk
forgalmazót. Kérjük, bejelentéskor adja meg a gép modell- és gyári
számát.

(A kereskedő által felragasztandó matrica helye.)

A GÉP FELKÉSZÍTÉSE A
HASZNÁLATRA

FIGYELEM!

Legyen nagyon körültekintő, amikor akkumulátorokkal
dolgozik. Az akkumulátorokban levő kénsav súlyos
sérüléseket okozhat, ha bőrhöz ér vagy a szembe jut.
Az akkumulátorokból robbanásveszélyes
hidrogéngázok távoznak az akkumulátorkupakok
szellőzőnyílásain át. Ez a gáz bármilyen ív, szikra,
vagy láng hatására begyulladhat.

Az akkumulátorok karbantartása…

• Vegyen le minden ékszert.

• Ne dohányozzon.

• Viseljen védőszemüveget

• Jól szellőzött helyen dolgozzon.

• Kerülje el, hogy a szerszámok az akkumulátor
mindkét pólusához (elektródájához)
egyszerre érjenek.

ADATTÁBLA

A gép típus- és sorozatszáma a gép névtábláján található (alul).
Erre az információra a gép cserealkatrészeinek rendelése esetén
van szükség. Az alábbi helyre írja be gépe modell- és gyári
számát, ha a jövőben szüksége lenne rá.

MODELLSZÁM

GYÁRI SZÁM

A GÉP KICSOMAGOLÁSA

A gép átvételekor alaposan vizsgálja meg a gép csomagolását
és a gépet, hogy nincs-e rajta sérülés. Ha sérülést talál, őrizze
meg a csomagolást későbbi vizsgálatra. Lépjen azonnal
kapcsolatba a Nilfisk Ügyfélszolgálattal, hogy a szállításból
eredő károsodás bejelentése nyilvántartásba kerüljön (a
telefonszám a jelen kézikönyv hátlapján található).

VIGYÁZAT!

A gép elektromos alkatrészei súlyosan
károsodhatnak, ha az akkumulátorok nincsenek
megfelelően beszerelve, és bekötve. Az
akkumulátorokat csak a helyi Nilfisk képviselet,
vagy egy képzett villamossági szakember szerelje
be.

Az UHB 51-1500 három darab 12 voltos, 185
amperórás akkumulátorral, vagy három darab 234
amperórás AGM-akkumulátorral használható.

.

Az akkumulátortöltőt újra kell programozni, ha
ólomsavas akkumulátorról AGM akkumulátorra vált.
Az utasításokat lásd a Töltő kézikönyvében.

VIGYÁZAT!

(HU)

Rendelési szám

71456A-G5 - UHB 51-5100 - 29

Magyar

C

HU

EN

1

4

2

3

56

D

Távolítsa el a fedelet
Cserélje ki a
porzsákot

E

B

A

30 - (HU)

Rendelési szám

71456A-G5 - UHB 51-5100

Magyar

HU

EN

A GÉP FELKÉSZÍTÉSE A
HASZNÁLATRA

(B)-Az AKKUMULÁTOROK

behelyezése

1 Az akkumulátort emelje óvatosan az akkumulátor-

tálcára. Helyezze el a B. ábra szerint

B

AKKUMULÁTOR

CSATLAKOZTATÁSOK

(C)-A PÁRNA FELSZERELÉSE

A helyi Nilfisk forgalmazó biztosítja a géppel használható megfelelQ párnákat és
a padlóburkolatnak megfelelQ tartozékokat.

VIGYÁZAT!

A nem megfelelõ párna használata károsíthatja a padlót.
A párnát a gép rázkódásának elkerülése érdekében a
párnatartó közepére kell helyezni.

A párna felszereléséhez kövesse az alábbi lépéseket (lásd az 1—6.
lépéseket a C ábrán):

1 Fordítsa a kulcsos kapcsolót “OFF” (Ki) állásba.

2 A párnatartó elérése érdekében a gépet helyezze az ábrán látható pozícióba.

3 Menjen a gép elülsõ részéhez. Miközben egyik kezével fogja a párnatartót,

a párnatartó fellazításához forgassa el a párnát és a párnameghajtót az
óramutató járásával ellentétes irányban.

4 Távolítsa el a régi párnát, és szereljen fel egy újat. Ügyeljen arra, hogy a párna

a párnameghajtó közepére kerüljön.

5 Húzza a lehetõ legszorosabbra a párnatartót.

6 Emelje fel a gép hátulját a párnaház leengedéséhez (az emelést lásd az ábrán).

TÁVTARTÓ

A GÉP ELÜLSŐ RÉSZE

2 Győződjön meg róla, hogy a kulcsos kapcsoló az OFF (Ki)

helyzetben van-e.

3 Szerelje fel az akkumulátorkábeleket a B ábra szerint. A

“P”-vel jelölt terminálokat helyezze az akkumulátor pozitív
pólusára, az “N”-el jelölt terminálokat pedig az
akkumulátor negatív pólusára. A kábeleket úgy helyezze
el, hogy a kupakokat könnyen eltávolíthassa, ha pótolni
szükséges az akkumulátorokban található vizet.

4 Az egyes akkumulátorterminálokon található anyát csak

annyira húzza meg, hogy a terminál ne forogjon el az
akkumulátor pólusán. Ezt követően még húzzon egy
teljes fordulatot az anyán.

5 Az összes terminált és pólust kenje be zsírral vagy

vazelinnel, vagy használjon erre a célra gyártott sprayt (a
legtöbb autóalkatrészt forgalmazó boltban kapható).

6 Helyezze a fekete gumi burkolatot az egyes terminálokra,

és rögzítse a műanyag bilincsekkel.

(D)-PORZSÁK BEHELYEZÉSE

FONTOS!

Szerelje a porzsákot (56201569 alkatrészszám) a vezérlõház
tetejére (lásd D ábra). A porgyûjtõ rendszer nem mûködik
megfelelõen, ha a porzsák megtelt vagy elszakadt.

(E)-A PÁRNANYOMÁS BEÁLLÍTÁSA

A párnanyomást a gyárban optimális fényezésre állították be a legtöbb
párnával és padlótípussal történõ használathoz. Ha egyedi párna- vagy
padlókörülmények miatt a párnanyomás beállítása szükséges, kövesse az
alábbi eljárást. MEGJEGYZÉS: A párnanyomás beállítást csak szakképzett
technikus végezheti el.

1 Fordítsa a kulcsos kapcsolót “OFF” (Ki) helyzetbe.

2 A fényezõ alatt lazítsa meg az ellenanyát (A).

3 A nyomás csökkentése érdekében forgassa el a csavart (B) az

óramutató járásával megegyezõ irányban.

4 A nyomás növelése érdekében forgassa el a csavart (B) az óramutató

járásával ellentétes irányban.

5 Húzza meg újból az ellenanyát (A).

7 Az akkumulátor csatlakozóját csatlakoztassa a

vezérlőpanelen található csatlakozóhoz.

8 Szerelje össze a gépet.

MEGJEGYZÉS: A gép használata előtt töltse fel az akkumulátort.

(HU)

Rendelési szám

71456A-G5 - UHB 51-5100 - 31

Magyar

HU

EN

KARBANTARTÁS

KARBANTARTÁSI TERV

KARBANTARTANDÓ EGYSÉG NAPONTA HAVONTA ÉVENKÉNT

AKKUMULÁTOR TÖLTÉS X
Porzsákok ellenőrzése /
cseréje x
Vezetőszoknya ellenőrzése /
cseréje x
Párna tisztítása x
Kenés x
A párnamotor-kefék
ellenőrzése/karbantartása x
A párnamotor-kefék
karbantartása x

AKKUMULÁTOR KARBANTARTÁS

Minden alkalommal töltse fel az akkumulátort, amikor a gépet
1 órán át vagy hosszabb ideig használja, vagy amikor az
akkumulátor feszültségmérője a piros területen van.

Az akkumulátorok töltéséhez...

1 Távolítsa el a fedelet.

2 Csatlakoztassa a töltőt az áramforráshoz.

3 Az akkumulátorok töltése után minden cellában ellenőrizze

a folyadékszintet. Szükség esetén töltse fel desztillált vízzel,
a betöltő csövek aljáig.

HIBAELHÁRÍTÁS

A GÉP RÁZKÓDIK

1 A párna központozása nem megfelelő.

2 Meghibásodott párna. Cserélje ki.

KÖRKÖRÖS NYOMOK

1 A párna túl durva a padlóhoz.

2 A párna szennyezett. Ellenőrizze és cserélje ki.

LECSÖKKENT FUTÁSI IDŐ

1 Az akkumulátort fel kell tölteni.

2 Az akkumulátorok vízszintjét pótolni kell. Adjon hozzá annyi

vizet, amely éppen csak elfedi az egyes cellákban található
lemezeket. Ezt követően töltse fel az akkumulátorokat, és
ellenőrizze újból a vízszintet.

VIGYÁZAT!

A padló károsodásának elkerülése érdekében,
töltés után törölje le a folyadékot és a savat az
akkumulátorok tetejéről.

VIGYÁZAT!

Ha az akkumulátorokat túltölti, sav folyhat a
padlóra.

FONTOS

A szénkefék cseréjének mellőzéséből származó
motorkárosodásra nem érvényes a garancia. Lásd
a Korlátozott jótállási közlemény részt.

32 - (HU)

Rendelési szám

71456A-G5 - UHB 51-5100

TEKNISET TIEDOT

Modell: UHB 51-1500
Tápfeszültség 36 volt

195AH

Motor, párna 2.5 hp (1,9 kW) 65 amp
Motor teljesítménye .5 hp PM / .37 kW
Meghajtórendszer Közvetlen meghajtás
Párna 20" (51 cm)
Párnasebesség 2000 rpm

Párnanyomás 0-30 font
Sebesség, hátramenet 0 - 240 láb/perc
Sebesség, hátramenet 0 - 170 láb/perc
Rázkódás <2,5 m/s
Zajszint (dbA) 68
Meghajtó kerék 1,62"x8,00" (4cm x 20 cm)
Töltő 36V, 25A, 115V/60hz
Hossz 53,5 hüvelyk (136 cm)
Szélesség 22 hüvelyk (56 cm)
.Magasság 42 hüvelyk (106 cm)
Fényesítési szélesség 20 hüvelyk (51 cm)
Fényesítési sebesség 24 000 négyzetláb/óra
Tümeg (w/3 - 195AH) 515 lbs./234 kg
Szállítási tömeg 560 lbs./254 kg

2

Magyar

HU

EN

(HU)

Rendelési szám

71456A-G5 - UHB 51-5100 - 33

LATVISKI

LV

Darba drošības instrukcijas .............................................................................................. 35

Pazīstiet savu mašīnu! ..................................................................................................... 36

Ievads .............................................................................................................................. 37

Detaļas un tehniskā apkope ....................................................................................... 37

Nosaukuma plāksnīte ................................................................................................. 37

Mašīnas izpakošana .................................................................................................. 37

Mašīnas sagatavošana darbam ........................................................................................ 37

Akumulatoru apkope .................................................................................................. 37

Akumulatoru uzstādīšana ........................................................................................... 39

Pulēšanas diska uzstādīšana .................................................................................... 39

Putekļu maisiņa uzstādīšana ..................................................................................... 39

Pulēšanas diska spiediena regulēšana ...................................................................... 39

Tehniskā apkope .............................................................................................................. 40

Tehniskās apkopes grafiks ......................................................................................... 40

Akumulatoru apkope .................................................................................................. 40

Bojājumu novēršana ......................................................................................................... 40

Mašīnas vibrācijas ...................................................................................................... 40

Suku griešanās pēdas ................................................................................................ 40

Samazināts darbības laiks ......................................................................................... 40

Tehniskie raksturlielumi ................................................................................................... 41

II sadaļa Detaļu saraksts ......................................................................................43

34 - (LV)

Formas numurs

71456A-G5 - UHB 51-5100

LATVISKI

LV

SVARĪGAS DROŠĪBAS INSTRUKCIJAS

Šī mašīna paredzēta vienīgi komerciālai izmantošanai, piemēram, viesnīcās, skolās, slimnīcās, rūpnīcās,
veikalos un birojos, nevis parastām mājsaimniecības vajadzībām.

Izmantojot šo ierīci, vienmēr jāievēro galvenie piesardzības noteikumi, ieskaitot turpmāk norādītos.

BRĪDINĀJUMS!

Lai samazinātu aizdegšanās, elektrošoka, traumas vai īpašuma bojājumu risku, pirms lietošanas izlasiet
visas instrukcijas.

* Nelietojiet šo mašīnu, līdz tā nav pilnībā samontēta. Pirms lietošanas uzmanīgi pārbaudiet mašīnu.

* Ja mašīnas lieto viegli uzliesmojošu materiālu vai tvaiku tuvumā, tās var izraisīt aizdegšanos. Neizmantojiet šo

mašīnu pie vai netālu no degvielas, graudu putekļiem, šķīdumiem, šķīdinātājiem vai citiem viegli uzliesmojošiem
materiāliem.

* Svina-skābes akumulatori ražo sprādzienbīstamas gāzes. Akumulatoru tuvumā nedrīkst būt dzirksteles un

atklāta liesma. Nesmēķējiet mašīnas tuvumā. Lādējiet akumulatorus tikai labi ventilētās telpās. Pirms atvienot
maiņstrāvas lādētāju no mašīnas, vispirms atvienojiet to no pievada kontaktligzdas.

* Atbrīvoanās no atkritumiem: Atbrīvojieties kā no bīstamiem atkritumiem. Ievērojiet visus federālos, tatu

un vietējos vides aizsardzības noteikumus, kas reglamentē atbrīvoanos no skābes un svina atkritumiem.
Nosūtiet akumulatorus pārstrādei uz svina kausētavu atbilstoi spēkā esoajiem federālajiem, tatu un
vietējiem noteikumiem.

* Darbs ar akumulatoriem var būt bīstams! Strādājot akumulatoru tuvumā, obligāti valkājiet acu aizsarglīdzekļus

un aizsargdrēbes. Noņemiet visas rotaslietas. Neradiet kontaktu starp akumulatoru spailēm vai akumulatoru
vākiem ar instrumentiem vai citiem metāla priekšmetiem.

* Lietojot lādētāju ar bojātu barošanas vadu, var gūt elektrotraumas. Nelietojiet lādētāju, ja barošanas ir bojāts.

* Mašīnas lietošana citādi, kā stāvot aiz tās, var izraisīt ievainojumus vai bojājumus.

*ī maīna ir smaga. Lai to varētu transportēt vai pārvietot, nepiecieama palīdzība. Lai pārvietotu maīnu uz

sliekņa vai slīpuma, vajadzīgi divi spēcīgi cilvēki. Kustieties nesteidzoties. Negrieziet maīnu uz rampas. Ja
maīna atrodas slīpumā, kas lielāks par 2%, neapstājieties, negrieziet un nenovietojiet stāvēanai.

* Mašīna var apgāzties, ja ar to brauc pār kāpņu vai iekraušanas platformu malām, un radīt traumas vai bojājumus.

Apturiet un atstājiet mašīnu tikai uz horizontālas virsmas. Kad jūs apturat mašīnu, pagrieziet atslēgu pozīcijā
“IZSL.”.

* Ražotāja nepilnvarotas izmaiņas vai modifikācijas anulē jebkādas garantijas un saistības, un var radīt mašīnas

bojājumus vai traumēt operatoru vai citas personas.

* Nepilnvarotas personas veikta apkope vai remonts var izraisīt bojājumus vai traumas.

* Mašīnas elektriskajiem komponentiem nedrīkst piekļūt mitrums. Pēc katras mašīnas lietošanas reizes

noslaukiet to. Glabājiet mašīnu sausā ēkā.

* Pirms lietoanas izlasiet visas uzlīmes, kas atrodas uz mašīnas. Pārbaudiet, vai visas uzlīmes un

instruējošā informācija ir piestiprināta pie vai uz mašīnas.

* Izmantojiet tikai pārdošanā pieejamos grīdas tīrītājus un vaskus, kas paredzēti tīrīšanai ar mašīnu.

Neizmantojiet uzliesmojošus materiālus.

* Veicot maīnas tīrīanu un apkopi, nomainot daļas vai konvertējot citas funkcijas izpildei, baroanas

avotam jābūt izslēgtam.

* Izmantojot šo mašīnu, lai pārvietotu citus priekšmetus vai pakāptos uz tās, var radīt nopietnas traumas vai

bojājumus. Neizmantojiet šo mašīnu, lai pamatni vai kā mēbeli. Nebrauciet uz mašīnas.

* Ja mašīnai tiek izmantotas ne Nilfisk daļas, tās garantija tik anulēta.

SAGLABĀJIET ŠĪS INSTRUKCIJAS!

(LV)

Formas numurs.

71456A-G5 - UHB 51-5100 - 35

LATVISKI

LV

PAZĪSTIET SAVU MAŠĪNU!

1 Ieslēgšanas/izslēgšanas atslēgas slēdzis
2 Pulēšanas diska ieslēgšanas slēdzis
3 Pulēšanas diska / traversas slēdži
4 Akumulatoru indikators
5 Stundu skaitītājs
6 Akumulatoru uzlādes

indikators

7 Traversas reverss
8 Traversas apgriezienu

vadība

7

8

3

3

6

5

2

1

36 - (LV)

Formas numurs

4

71456A-G5 - UHB 51-5100

LATVISKI

LV

IEVADS

Šī rokasgrāmata jums palīdzēs pēc iespējas labāk izmantot
Nilfisk grīdas tīrīšanas mašīnu. Pirms darba ar mašīnu uzmanīgi
izlasiet šo rokasgrāmatu.

Šī mašīna paredzēta tikai komerciālai izmantošanai.

DETAĻAS UN TEHNISKĀ APKOPE

Remonts nepieciešamības gadījumā jāveic pilnvarotam Nilfisk
servisa centram, kurā strādā rūpnīcā apmācīts tehniskās
apkopes personāls un kurā ir Nilfisk oriģinālās rezerves daļas
un palīgierīces.

Ja nepieciešamas detaļas remontam vai tehniskā apkope,
izsauciet turpmāk norādīto Nilfisk izplatītāju. Runājot par mašīnu,
lūdzu, nosauciet tās modeli un sērijas numuru.

(Firmas pārstāvim – šeit pielīmējiet servisa uzlīmi.)

MAŠĪNAS SAGATAVOŠANA
LIETOŠANAI

BRĪDINĀJUMS!

Strādājot ar akumulatoriem, jābūt ļoti
piesardzīgam. Akumulatoros esošā sērskābe,
nokļūstot uz ādas vai acīs, var radīt smagas
traumas. Sprādzienbīstamā ūdeņraža gāze tiek
vēdināta no akumulatoriem caur atverēm
akumulatoru vāciņos. Šo gāzi var aizdedzināt
jebkurš elektriskais loks, dzirkstele vai liesma.

VEICOT AKUMULATORU APKOPI....

•Noņemiet visas rotaslietas

• Nesmēķējiet

• Valkājiet aizsargbrilles

• Strādājiet labi vēdinātā vietā

• Nepieļaujiet, ka instruments vienlaicīgi

pieskaras vairāk kā vienai akumulatora spailei.

NOSAUKUMA PLĀKSNĪTE

Mašīnas modeļa numurs un sērijas numurs norādīti uz
nosaukuma plāksnītes mašīnas apakšā. Šī informācija
nepieciešama, pasūtot mašīnas rezerves daļas. Izmantojiet
turpmāko brīvo vietu, lai vēlākai atsaucei pierakstītu mašīnas
modeļa numuru un sērijas numuru.

MODEĻA NUMURS

SĒRIJAS NUMURS

MAŠĪNAS IZPAKOŠANA

Kad mašīna piegādāta, rūpīgi pārbaudiet, vai nav bojāts
iepakojuma kartons un mašīna. Ja konstatējat bojājumus,
saglabājiet iepakojuma kartonu, lai to varētu izpētīt. Nekavējoties
sazinieties ar Nilfisk klientu apkalpošanas nodaļu, lai iesniegtu
prasību transportēšanas bojājumu kompensācijai (tālruņa
numurs ir uzrakstīts uz rokasgrāmatas aizmugurējā vāka).

UZMANĪBU!

Ja akumulatori nav uzstādīti un pievienoti pareizi,
šīs mašīnas elektriskās sastāvdaļas var tikt
nopietni bojātas. Akumulatorus jāuzstāda
vietējam Nilfisk pārstāvim vai kvalificētam
elektriķim.

UHB 51-11500 var izmantot trīs 12 V 185 Amph
akumulatorus vai trīs 12 V 234 Amph AGM
akumulatorus.

UZMANĪBU!

Akumulatoru lādētājs jāpārprogrammē, ja notiek
pārslēgšanās no svina-skābes uz AGM akumulatoriem.
Skatiet instrukcijas Lādētāja rokasgrāmatā.

(LV)

Formas numurs.

71456A-G5 - UHB 51-5100 - 37

LATVISKI

C

LV

1

4

2

3

56

D

Noņemiet pārsegu
Nomainiet putekļu
maisiņu

E

B

A

38 - (LV)

Formas numurs

71456A-G5 - UHB 51-5100

(

MAŠĪNAS SAGATAVOŠANA

C) PULĒŠANAS DISKA

UZSTĀDĪŠANA

LIETOŠANAI

(

B) AKUMULATORU UZSTĀDĪŠANA

1 Uzmanîgi ieceliet akumulatorus to nodalîjumâ. Pozicionçjiet, kâ parâdîts

att. B.

B

AKUMULATORA SAVIENOJUMI

Jūsu vietējais Nilfisk izplatītājs var nodrošināt jūs ar pareizajiem
pulēšanas diskiem un pulēšanas līdzekļiem šai mašīnai.

Nepareiza pulēšanas diska lietošana šai mašīnai
var bojāt grīdu. Pulēšanas diskam jābūt pareizi
centrētam uz turētāja, lai mašīna nevibrētu.

Pulēšanas diska uzstādīšanai izpildiet zemāk aprakstītos
soļus (skatiet soļus 1 - 6 attēlā C):

1

Pagrieziet atslēgas slēdzi izsl. pozīcijā.

2 Lai piekļūtu pulēšanas diska stiprinājumam, novietojiet

mašīnu attēlā redzamajā pozīcijā.

3 Pieejiet pie mašīnas priekšpuses. Turot pulēšanas diska

turētāju ar vienu roku, pagrieziet pulēšanas disku un tā
piedziņas mehānismu pretēji pulksteņrādītāja virzienam,
lai atskrūvētu diska fiksatoru.

UZMANĪBU!

LATVISKI

LV

STARPLIKA

MAŠĪNAS PRIEKŠPUSE

2 Atslçgas slçdzim jâbût pozîcijâ IZSL.

3 Pievienojiet akumulatoru vadus, kā parādīts att. B;

pozitīvās spailes ir marķētas ar “P” un negatīvās ar “N”.
Pozicionējiet vadus tā, lai viegli varētu atskrūvēt vāciņus,
kad būs nepieciešams papildināt ūdeni.

4 Pievelciet uzgriezni katrai akumulatora spailei tikai tik

daudz, lai spaile negrieztos. Pēc tam pievelciet uzgriezni

par vēl vienu apgriezienu.

5 Apsmērējiet visas spailes ar smērvielu, tehnisko vazelīnu

vai izsmidzināmo akumulatoru pārklājumu (pieejams
vairumā autopiederumu veikalu).

6 Uzlieciet katrai spailei melnu gumijas „vāciņu” un

izmantojiet plastikāta stiprinājuma siksniņas, lai noturētu
tās vietā.

7 Savienojiet akumulatoru bloka savienotāju ar vadības

paneļa savienotāju.

8 Izjauciet mašīnu.

PIEZÎME: Pirms maðînas lietoðanas uzlâdçjiet akumulatorus.

4 Noņemiet veco pulēšanas disku un uzstādiet jaunu,

uzmanīgi centrējot uz piedziņas mehānisma.

5 Pēc iespējas spēcīgi pievelciet pulēšanas diska fiksatoru.

6 Paceliet mašīnas aizmuguri, lai nolaistu pulēšanas diska

korpusu, paceļot attēlā redzamajā veidā.

(D) PUTEKÏU MAISIÒA UZSTÂDÎÐANA

SVARĪGI!

Uzstādiet putekļu savākšanas maisiņu (daļas Nr.

56201569) virs vadības kārbas (skatiet att. D). Putekļu
savākšanas sistēmas nedarbosies pareizi, ja
savākšanas maisiņš ir pilns vai saplēsts.

(

E) PULĒŠANAS DISKA SPIEDIENA

REGULĒŠANA

Pulēšanas diska spiediens rūpnīcā ir noregulēts optimālam
pulēšanas procesam vairumam disku un pulēšanas līdzekļu
kombināciju. Ja speciālam pulēšanas diskam vai pulēšanas
līdzeklim nepieciešama diska spiediena regulēšana, veiciet
to šādi. PIEZĪME: Pulēšanas diska spiediena regulēšana
jāveic kvalificētam apkopes tehniķim.

1

Pagriezt atslēgas slēdzi pozīcijā Izsl. (O).

2 Pulētāja apakšā palaidiet vaļīgāk kontruzgriezni (A).
3 Lai samazinātu pulēšanas diska spiedienu, pagrieziet

skrūvi (B) pulksteņrādītāja kustības virzienā.

4 Lai palielinātu pulēšanas diska spiedienu, pagrieziet

skrūvi (B) pretēji pulksteņrādītāja kustības virzienam.

5 Pievelciet kontruzgriezni (A).

(LV)

Formas numurs.

71456A-G5 - UHB 51-5100 - 39

LATVISKI

LV

PKOPE

TEHNISKĀS APKOPES GRAFIKS

Apkopes pozīcija Katru dienu Katru mēnesi Reizi gadā

Akumulatoru uzlādēšana X

Putekļu maisiņu pārbaude

/maiņax

Pārbaudiet/nomainiet maliņux

Notīriet pulēšanas disku x

Eļļošana x

Pārbaudiet/apkopiet pulēšanas

diska motora sukas x

Apkopiet piedziņas motora sukas x

AKUMULATORU APKOPE

Uzlādējiet akumulatorus katru reizi, kad mašīna ir darbināta
vienu stundu vai ilgāk, un vienmēr, kad akumulatora indikators
ir sarkanajā zonā.

Lai uzlādētu akumulatorus:
1 Noņemiet pārsegu.

2 Pievienojiet lādētāju.

3 Pēc akumulatoru uzlādēšanas pārbaudiet šķidruma līmeni

visos akumulatoru elementos. Nepieciešamības gadījumā
pievienojiet destilētu ūdeni, lai paaugstinātu šķidruma līmeni
līdz ielietņu apakšai.

BOJĀJUMU NOVĒRŠANA

MAŠĪNAS VIBRĀCIJA

1 Pulēšanas disks nav centrēts pareizi.

2 Bojāts pulēšanas disks. Nomainiet.

PULĒŠANAS PĒDAS

1 Pulēšanas disks ir pārāk abrazīvs šim pulēšanas

līdzeklim.

2 Pulēšanas disks ir netīrs, pārbaudiet un nomainiet.

PĀRĀK ĪSS DARBĪBAS LAIKS

1 Jāuzlādē akumulators.

2 Akumulatoram nepieciešams ūdens. Pievienojiet tikai tik

daudz, lai nosegtu plāksnes katrā elementā. Pēc tam
uzlādējiet akumulatorus un pārbaudiet ūdens līmeni
atkārtoti.

UZMANĪBU!

Lai izvairītos no grīdas virsmas bojājumiem, pēc
uzlādēšanas noslaukiet ūdeni un skābi no
akumulatoru virsmas.

UZMANĪBU!

Ja akumulators ir pārlieku piepildīts, skābe var
izšļakstīties uz grīdas.

SVARĪGI!

Garantijas remonts neattiecas uz motora
bojājumiem, ko izraisījis ogļu suku apkopes
trūkums. Sk. ierobežotās garantijas paziņojumu.

40 - (LV)

Formas numurs

71456A-G5 - UHB 51-5100

SPECIFIKĀCIJAS

Modelis UHB 51-1500
Barošana 36 V

195 AH

Motors, pulēšanas ripas 2,5 Zs (1,9 kW) 65 Amp
Motora jauda .5 Zs PM / .37 kW

Piedziņas sistēma Tiešā piedziņa
Pulēšanas disks 20" (51 cm)
Pulēšanas diska apgriezieni 2000 apgr./min
Pulēšanas diska spiediens 0-30 mārciņas

Ātrums, uz priekšu 0 - 240 pēdas/min
Ātrums, atpakaļgaitā 0 - 170 pēdas/min

Vibrācijas < 2,5 m/s
Skaņas līmenis (dbA) 68

Velkošais ritenis 1,62"x8,00" (4cmx20cm)

Lādētājs 36V, 25A, 115V/60hz

Garums 53,5 collas (136cm)
Platums 22 collas (56cm)
Augstums 42 collas (106cm)

Pulētāja sliede 20 collas (51cm)
Pulēšanas ražīgums 24 000 pēdas3/h

Svars (w/3 - 195AH) 515 mārciņas / 234 kg

Transportēšanas svars 560 mārciņas / 254 kg

2

LATVISKI

LV

(LV)

Formas numurs.

71456A-G5 - UHB 51-5100 - 41

UHB 51-1500

SECTION II: PARTS LIST

Nilfisk Model: 01610A (UHB 51-5100)

This parts list is for machines after serial number EA

4/08 FORM NO. 71456A-G5

44

TABLE OF CONTENTS

DESCRIPTION PAGE

Note Page .............................................................................................. 29

Assembly Drawing .................................................................................. 30

Assembly Parts List ................................................................................ 31

Frame Assembly Drawing ...................................................................... 32

Frame Assembly Parts List..................................................................... 33

Handle Assembly Drawing ..................................................................... 34

Handle Assembly Parts List ................................................................... 35

Body Assembly Drawing ........................................................................ 36

Body Assembly Parts List ...................................................................... 37

Head Assembly Drawing ........................................................................ 38

Head Assembly Parts List ...................................................................... 39

Optional Active Vac Kit Drawing ............................................................. 40

Optional Active Vac Kit Parts List............................................................ 41

Transaxle Drawing and Parts List............................................................ 42

Wiring Schematic .................................................................................... 43

08-04

* Use the 6 or 8 digit numbers from the “Part No.” columns in this parts list.

* Specify the model and serial number of the machine.

* Use the space below to record the model and serial number for future reference.

Model Serial No.

FORM NO. 71456A-G5

WHEN ORDERING PARTS

08-04

NOTE PAGE

UHB 51-1500

45

FORM NO. 71456A-G5

ASSEMBLY DRAWING

08-04

46

UHB 51-1500

1

14

2

3

5

6

7

4

5

6

12

13

8

11

6

10

9

FORM NO. 71456A-G5

08-04

ASSEMBLY PARTS LIST

UHB 51-1500

Ref. # Part No. Description Qty.

1 30780A Cover, Top 1
2 962957 Screw, 10-16 x 1/2 HiLo 2
3 51609A Bumper 2
4 11167A Handle , Asm. Advolution 20BT 1
5 980651 Washer, 5/16 Flat 4
6 980652 Washer, 5/16 Lock 8
7 85814A Screw, 5/16-18 c 1/4 HH 2
8 11163A Frame Assembly, 20” Traverse 1

9 11162A Head Assembly, 20” 1
10 85811A Screw, 5/16-18 x 3/4 Hex Hd. 4
11 980205 Washer, .311 I.D. x 1.06 O.D. 4
12 11165A Body Assembly 1
13 30741A Cover, Dust Bag 1
14 85816A Screw, 5/16-18 x 1.75 Hex Hd. 2
NI 30787A Spacer, Battery 1
NI 41217A Cable, Battery Series 2
NI 41051A Battery Cable Series Pos. 1
NI 41050A Battery Cable Neg. Series 1

47

NI = Not illustrated

ACCESSORIES AVAILABLE

DESCRIPTION PART NO.

Dust Bag - Package of 10 56201569

Optional Active Vac Kit 11223A

FORM NO. 71456A-G5

FRAME ASSEMBLY DRAWING

08-04

48

UHB 51-1500

10

9

5

4

3

2

1

12

11

8

7

6

16

15

13

14

17

22

18

4

23

19

16

20

21

39

38

20

37

36

35

34

33

22

32

25

26

31

24

27

28

4

29

26

30

FORM NO. 71456A-G5

08-04

FRAME ASSEMBLY PARTS LIST

UHB 51-1500

Ref. # Part No. Description Qty.

1 80375A Screw, 3/8-16 x 1 1/4 Hex Hd 1
2 920148 Nut, 3/8-16 Hex Jam 1
3 61918A Base, Two Springs 1
4 980205 Washer, .31 I.D. x 1.06 O.D. 6
5 980657 Washer, Lock 1/4 4
6 80018A Screw, Shoulder 1/4” dia. 1
7 962989 Screw, 1/4-20 x 1 1/2 P.H. 2
8 54452A Spring, 5.75 Compression 2

9 54698A Spring, Extension .420 x 2.39 Zinc 1
10 80376A Screw, 1/2-13 x 7 H.H.C.S. 1
11 54453A Bushing, 3/8 x 1/2 Nominal 2
12 61903A Arm, Head Lift (Flat) 1
13 980648 Washer, 17/32 x 1/16 Plain 2
14 920365 Nut, 1/2-13 Nylock 1
15 87060A Insulating Bushing 1
16 980646 Waher, 1/4” Flat 3
17 41036A Charger, Battery 36VDC/25A 1
18 85806A Screw, 1/4-20 x 3/4 Hex SZ 2
19 54768A Clamp, P 5/16 Steel 1
20 980651 Washer, 5/16” Flat 8
21 920208 Nut, 1/4-20 Hex 2
22 980614 Washer, 1/4” Starlock External 3
23 85700A Screw, 1/4-20 x 1 H.H. C.S. 1
24 69639A Strap, Static 1
25 962244 Screw, 3/8-16 x .75 Hex 4
26 81104A Nut, 1/4” Nylock 1
27 41043A Transaxle 1
28 915044 Key, 3/16” Sq. 1
29 962620 Screw, 5/16-24 x 3/4” Hex Hd. 2
30 54692A Wheel, 8” 2
31 62435A Clamp, Transaxle 2
32 87616A Washer, Flat 1 x .75 x .06 Nylon 2
33 920260 Nut, 3/8-16 Hex 4
34 170883 Washer, Lock 3/8” 4
35 980645 Washer, 3/8” S.A.E. Flat 4
36 85811A Screw, 5/16-18 x 3/4 Hex 8
37 980652 Washer, 5/16 Lock 10
38 54454A Caster, 3 1/2 Front Swivel 2
39 61904A Mainframe, 20” (Weldment) 1
NI 193951 Trim, Vinyl Lock-8.50 Lg. 2

49

FORM NO. 71456A-G5

HANDLE ASSEMBLY DRAWING

08-04

50

UHB 51-1500

10

9

8

7

11

12

13

7

14

15

16

6

5

4

3

2

1

23

22

17

18

19

20

21

FORM NO. 71456A-G5

08-04

HANDLE ASSEMBLY PARTS LIST

UHB 51-1500

Ref. # Part No. Description Qty.

1 40786A Switch, K ey 1
2 47381B Switch, Rocker 1
3 912226 Meter, Hour 12V DC 1
4 41008A Display, Tru-Charge 1
5 85383C Screw, 10-32 x 3/4 P.H. 1
6 52556A Switch, Push Button 1
7 962957 Screw, 10-16 x 1/2 Self Tap 6
8 85313C Screw, PHMS 6-32 x 3/8 2

9 41036A LED, Battery Charger 1
10 962262 Screw, Set 8-32 x 1/2” 1
11 80104A Screw, 10-32 x 1/2 S.S. 4
12 11178A Switch, Assembly Handle 2
13 50962A Knob, Speed Control 1
14 61922A Retainer, 5K Potentiometer 1
15 980666 Washer, 3/8 Starlock External 1
16 40750A Harness, Potentiometer Asm. 1
17 71424A Label, Control Panel 1
18 40786S Spacer, Key Switch 1
19 61906A Panel, Control 1
20 920224 Nut, 10-32 Hex 3
21 980603 Washer, #10 Lock Ext. Tooth 4
22 920056 Nut, 6-32 E.S.N.A. Nylock 2
23 30681A Handle, Advolution BT 1

51

FORM NO. 71456A-G5

BODY ASSEMBLY DRAWING

08-04

52

UHB 51-1500

15

14

10

11

8

9

6

5

4

3

2

1

7

13

12

16

17

30

29

28

34

27

33

26

32

31

25

24

23

22

21

20

18

19

37

FORM NO. 71456A-G5

36

35

08-04

BODY ASSEMBLY PARTS LIST

UHB 51-1500

Ref. # Part No. Description Qty.

1 962823 Screw, 1/4-20X 1/2 P.H. 4
2 41801A Contactor, Main 36V 2
3 61909A Cover, Front Electric Plate 1
4 79985A Label, Battery Conn. 1
5 79984A Label, Connection Dia. 1
6 962822 Screw, 1/4-20 x 5/8 BT ST Socl 1
7 42401A Diode, Asm. Contactor 1
8 41022A Diode, Avalanche Asm. 1

9 41042A Controller, i-Drive 36V Traverse 1
10 61905A Plate, Electrical Weldment 1
11 80380A Screw, 8-32 x 1 1/4” P.H. 2
12 41448B Breaker, 30A Circuit 1
13 41402C Breaker, 70A Circuit Cntrl/Act 1
14 980614 Washer, 1/4” Starlock Ext. 4
15 920208 Nut, 1/4-20 Hex 4
16 87200A Washer, Lock #8 4
17 920108 Nut, 8-32 4
18 30778A Cover, Lower 1
19 980651 Washer, 5/16 Flat 2
20 920224 Nut, 10-32 Hex 2
21 980603 Washer, #10 Lock Ext. Tooth 2
22 52548A Tab, 1/4” Screw 3
23 962957 Screw, 10-16 x 1/2 Self Tap 3
24 41039A Switch, Tilt 1
25 19395A Fatener, Ratchet 2
26 962350 Screw, 10-32 x .500 2
27 980652 Washer, 5/16 Lock 2
28 85811A Screw, 5/16-18 x 3/4” Hex Hd. 2
29 41007A Relay, Traverse Power 1
30 962027 Screw, 8-32 x 1/2 P.H. 2
31 38740A Strap, Retention (Dust Bags) 1
32 84237A Screw, 10-32 x .50 P.H. 6
33 40770A Cord, Charger Schuko 1
34 61598A Bracket, Cord Wrap 1
35 85395A Screw, 1/4-20 x 1/2” P.H. 2
36 38739A Cover, Harness 1
37 71435A Label, UHB 51-1500 2
NI 41041A Harness, Power 20” Traverse 1
NI 41038A Harness, Logic 20” Traverse 1
NI 193951 Trim, 3” Flexible 1

53

NI = Not illustrated.

FORM NO. 71456A-G5

HEAD ASSEMBLY DRAWING

08-04

54

UHB 51-1500

3

12

20

7

11

21

1

2

3

4

5

6

3

18

19

17

7

8

9

10

11

12

13

14

FORM NO. 71456A-G5

15

12

16

08-04

HEAD ASSEMBLY PARTS LIST

UHB 51-1500

Ref. # Part No. Description Qty.

1 41066A Motor 1

56407500 Carbon Brush/Spring Set 1
2 80378A Ring, Retaining External 0.750” 1
3 85813A Screw, 5/16-18 x 1.00 Hex Hd. 4
4 980651 Washer, 5/16 Flat 2
5 61916A Frame, Motor (Weldment) 1
6 87607A Washer, Nylon 1.25 x .52 x .06 Flat 2
7 80040A Screw, Shoulder 3/8x 3/8 2
8 30783A Mount, Motor 1
9 54435A Gasket, 2 Piece 1

10 30739A Shroud, Dust 1
11 980646 Washer, 1/4” Flat 6
12 980657 Washer, Lock 1/4 7
13 85702A Screw, 1/4-20 x 1-3/4 Hex Cap 4
14 54198A Pad Driver 1
15 980205 Washer, .31 I.D. x 1.06 O.D. 1
16 85806A Screw, 1/4-20 x 3/4 Hex Sz. 1
17 56393565 Skirt Assembly 1
18 980652 Washer, 5/16 Lock 2
19 170854 Nut, 5/18 Hex 4
20 920208 Nut, 1/4-20 Hex 2
21 962481 Screw, 1/4-20 x 1 1/4 H.H.C.S. 2

55

FORM NO. 71456A-G5

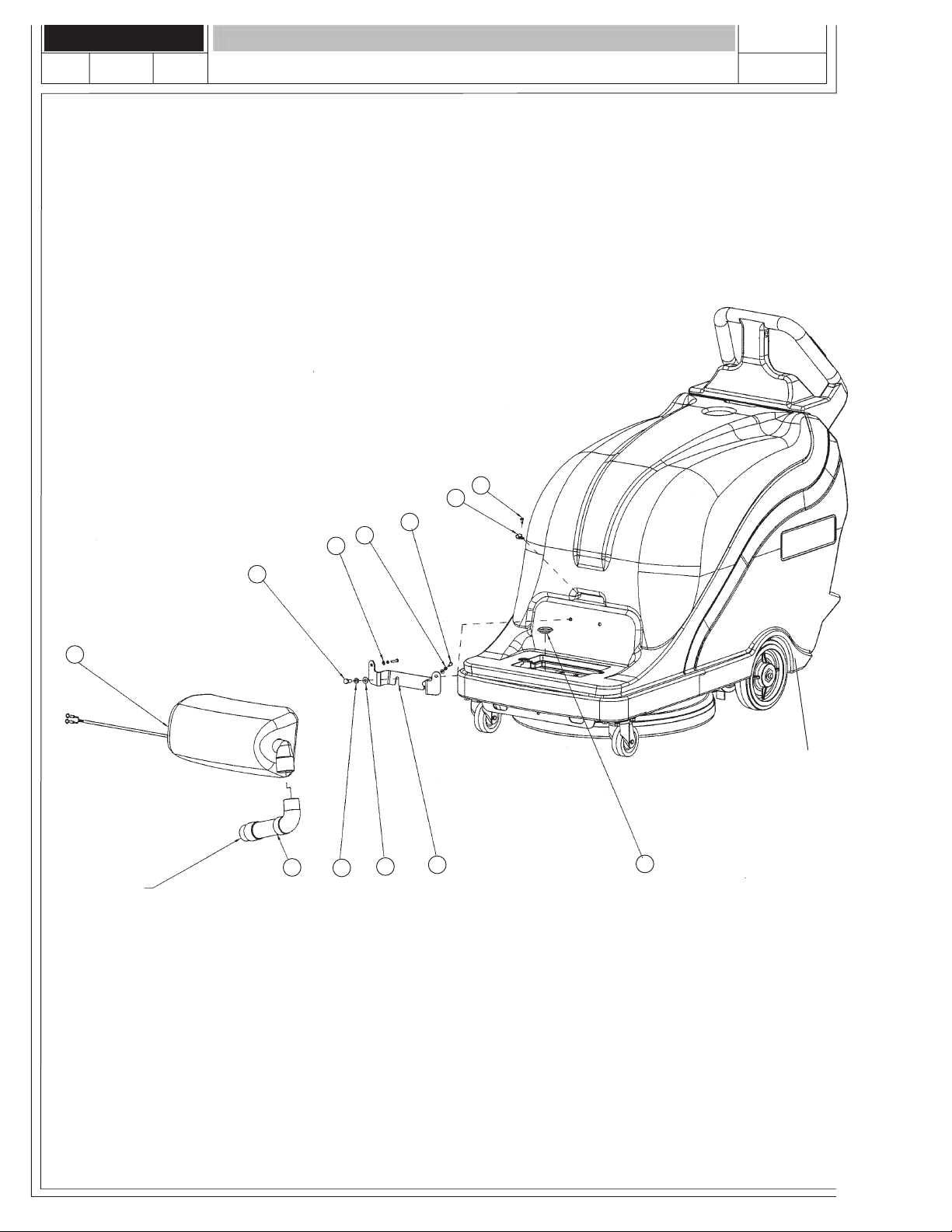

ACTIVE VAC KIT 11223A DRAWING

08-04

56

UHB 51-1500

NOTE: This is offered as an optional kit only.

4

5

1

2

3

7

To shroud
air intake

6

Machine shown for
reference only and
does not come
with kit.

8

10

9

11

12

FORM NO. 71456A-G5

08-04

ACTIVE VAC KIT 11223A PARTS LIST

UHB 51-1500

57

Ref. # Part No. Description Qty.

1 962957 Screw, 10-16 x 1/2 Self Tap 1
2 872102 Clamp, Wire .312 ID 1
3 80205A Screw, M5 x 0.8 x 20MM Pan Head 2
4 980650 Washer, #10 Lock 2
5 980982 Washer, #10 SAE Flat 2
6 85811A Screw, 5/16-18 x 3/4 Hex Hd 2
7 11224A Vacuum, Active 1
8 38044A Hose, Vacuum 1

9 980652 Washer, 5/16 Lock 2
10 980651 Washer, 5/16 Flat 2
11 61921A Bracket, Acuvac 1
12 38045A Cap, Shroud 1

ACTIVE VAC ACCESSORIES AVAILABLE

DESCRIPTION PART NO.

Dust Bag, .58 Gallon - Pack of 5 1406554010
Round Motor Protection Filter - Pack of 1 1406794010
Exhaust Filter - Pack of 3 1406597500
Cloth Dust Bag, Reusable/Shake out 1406908000
Active Vac Kit 11223A

FORM NO. 71456A-G5

FORM NO. 71456A-G5

58

BLACK

RED (POSITIVE)

2

MOTOR SPECIFICATIONS:

Voltage: 36 VDC
Free Speed: ~ 130 RPM
Torque: 140 in-lbs @ 110 RPM (Ref. Only)

1

4

UHB 51-1500

3

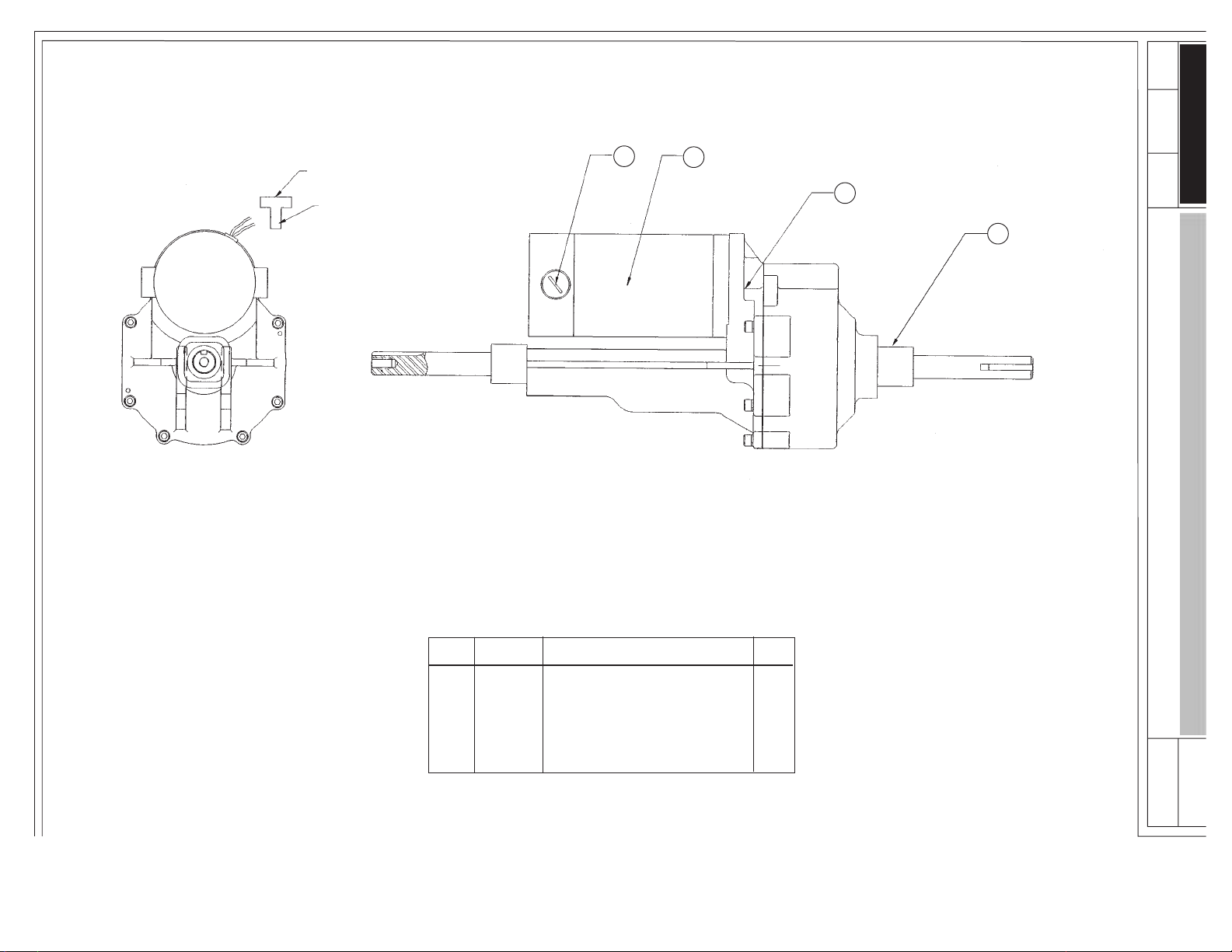

TRANSAXLE DRAWING & PARTS LIST

PARTS LIST

Ref. # Part No. Description Qty.

1 52804A Motor, Transaxle 1
2 52803A Brush, Asm. 2
3 51056A Elastomeric Sleeve 2
4 52801A Coupler, Transaxle 1

08-04

08-04

WIRING SCHEMATIC

UHB 51-1500

59

FORM NO. 71456A-G5

www.nilfisk-advance.com © 2008
