Nil sk P 130.2/150.2/160.2

Manuale di istruzioni

Nilfisk P 130.2 / P 150.2 / P 160.2

Indice

1 Misure di sicurezza e avvertenze .............................................3

2 Descrizione...............................................................................5

3 Utilizzo dell’idropulitrice: operazioni preliminari ........................6

4 Funzionamento dell’idropulitrice ...............................................7

5 Campi di applicazione e metodi di funzionamento .................11

6 Utilizzo dell’idropulitrice: operazioni dopo l’uso ......................13

7 Manutenzione .........................................................................14

8 Individuazione dei guasti ........................................................16

9 Informazioni supplementari ....................................................17

10 Dichiarazione di conformità CE ..............................................19

1 Misure di sicurezza e avvertenze

Simboli utilizzati per le istruzioni

Prima di avviare per la prima volta l’idropulitrice, è necessario legge-

re attentamente il presente manuale di istruzioni. Conservare le istruzioni per un’eventuale consultazione in futuro.

Osservare le istruzioni di sicurezza contrassegnate

con il presente simbolo per evitare pericoli a persone.



macchina e al relativo funzionamento.

per facilitare il lavoro e garantire un funzionamento sicuro.

Il simbolo è utiliz-

zato per evidenziare

istruzioni di sicu-

rezza che devono

essere osservate

per evitare danni alla

Questo simbolo indica suggerimenti e istruzioni

Evitare che bambini o persone Evitare l’utilizzo dell’idropulitrice da parte di persone inesperte o senza aver consultato il manuale di istruzioni.

Evitare l’utilizzo dell’apparecchio da parte di bambini o altre persone senza assistenza o controllo diretto nel caso in cui le capacità ﬁ siche, sensoriali e mentali di tali soggetti ne impediscano un uso corretto. Accertarsi che i bambini non giochino con l’apparecchio.

Prima di avviare la macchina veriﬁ care attentamente che

non vi siano difetti. Se vengono riscontrati dei difetti, non avviare la macchina e contattare il rivenditore Nilﬁ sk.

Controlli da eseguire con attenzione:

 È necessario che l’isolamen-

to del cavo elettrico non sia danneggiato, né che presenti delle fessure. Se il cavo elettrico è danneggiato, è necessario farlo sostituire da un rivenditore autorizzato Nilﬁ sk.

ATTENZIONE!

 I getti ad alta pressione pos-

sono essere pericolosi. Non

indirizzare il getto d’acqua verso indumenti o scarpe dell’operatore o di altre persone.

 Non cercare di pulire gli indu-

menti o le scarpe dell’operatore o di altre persone.

 Tenere la lancia saldamente

con entrambe le mani. La lancia ha una propulsione ﬁ no a 16,4 N durante il funzio namento.

 È necessario che l’operatore

e chiunque si trovi nelle immediate vicinanze del luogo di pulizia si protegga da eventuali detriti che possono staccarsi durante il funziona-

Nilfisk P 130.2 / P 150.2 / P 160.2

mento. Indossare occhiali e indumenti protettivi durante il funzionamento.

 Questo apparecchio è stato

ideato per essere utilizzato con detersivi forniti o raccomandati da Nilﬁ sk. L’uso di detersivi o prodotti chimici diversi da quelli consigliati potrebbe inﬂ uire sulla sicurezza dell’apparecchio.

 Per garantire la sicurezza

dell’apparecchio utilizzare esclusivamente ricambi originali forniti o approvati da Nilﬁ sk.

 I tubi ﬂ essibili, gli accessori e

i dispositivi di collegamento ad alta pressione sono fondamentali per garantire un utilizzo sicuro dell’apparecchio. Utilizzare esclusivamente tubi ﬂ essibili, accessori e dispositivi di collegamento raccomandati da Nilﬁ sk.

 Non utilizzare l’apparecchio

qualora vi siano parti importanti o cavi elettrici danneggiati, ad esempio il dispositivo di sicurezza, il tubo ﬂ essibile ad altra pressione o la maniglia del nebulizzatore.

 L’apparecchio deve essere

utilizzato per pulire auto, giardini, ecc.

 È necessario utilizzare

un’adeguata protezione per gli orecchi.

 Non utilizzare la macchina in

un luogo a rischio di esplosioni. Per qualsiasi chiarimento, contattare gli ufﬁ ci competenti locali.

 È vietato pulire con un getto

ad alta pressione superﬁ ci contenenti amianto.

Non è possibile utilizzare

l’idropulitrice ad una temperatura inferiore a 0°C.

NON rimanere sotto la mac-

china quando viene sistemata a parete.

ATTENZIONE!

Se i cavi non sono sufﬁ cientemente lunghi, possono insorgere dei pericoli. È necessario che i cavi nei tamburi siano sempre svolti completamente per evitare il surriscaldamento del cavo. I cavi devono essere a tenuta stagna e rispettare i requisiti riportati di seguito riguardanti la lunghezza e le dimensioni del cavo.

1,0 mm² max. 12,5 m 1,5 mm² max. 20 m 2,5 mm² max. 30 m

 Le connessioni dei cavi devo-

no rimanere asciutte e lontane da terra.

 Se il cavo elettrico è danneg-

giato, deve essere sostituito dal produttore, da un assistente o da una persona qualiﬁ cata per evitare rischi.

Collegamento alla rete di alimentazione

Osservare le seguenti istruzioni quando si collega l’idropulitrice all’impianto elettrico:  Collegare la macchina solo

con una rete elettrica provvista di messa a terra.

 La rete di alimentazione deve

essere realizzata da un elettricista qualiﬁ cato.

 È necessario che l’alimenta-

zione della macchina preveda un dispositivo di corrente residua (GFCI).

Connessione dell’acqua

Connessione alla rete pubblica, in conformità alle norme.

Questa idropulitrice deve essere corredata di valvola di non ritorno ﬂ usso se viene

alimentata con acqua potabile, tipo BA in accordo con la EN 1717. Questa

valvola di non ritorno ﬂ usso può essere ordinata con il codice

106411177. La lunghezza del tubo di collegamento tra la valvola e la macchina deve essere almeno di 10 metri, al ﬁ ne di assorbire eventuali picchi di sovra pressione (diametro minimo ½ pollice). Eventuale alimentazione tramite prevalenza della pompa da depositi d’acqua (cisterne di acqua piovana) può essere fatta solo senza la valvola di non ritorno. Set per aspirazione consigliato codice 126411387. Quando l’acqua potabile passa attraverso la valvola di non ritorno diventa “non potabile” pertanto non può essere bevuta.

IMPORTANTE! Utilizzare solo acqua priva di impurità

. Se

esiste il rischio che l’acqua sia contaminata con granelli di sabbia (cioè acqua proveniente da un pozzo), è necessario montare un ﬁ ltro supplementare.

Riparazione e manutenzione

ATTENZIONE! Rimuovere sem-

pre la spina dalla presa prima di eseguire operazioni di manutenzionedella macchina.

Dispositivi di sicurezza

Dispositivo di bloccaggio sulla pistola a spruzzo

(7a) (Vedere

la ﬁ gura alla ﬁ ne del presente manuale): La pistola a spruzzo è dotata di un dispositivo di bloccaggio. Quando il dente d’arresto è inserito, non è possibile utilizzare la pistola a spruzzo.

Sensore termico:

Un sensore termico protegge il motore dal sovraccarico. La macchina si riavvia dopo che il sensore termico si è raffreddato.

Dispositivo di sicurezza della pressione:

Una valvola di sicurezza idraulica integrata protegge il sistema dalla pressione eccessiva.

Nilfisk P 130.2 / P 150.2 / P 160.2

2 Descrizione

2.1 Impiego L’idropulitrice è stata realizzata

per uso domestico e in particolare per:

- vetture, moto, barche, rou-

lotte, rimorchi, verande/viali/ pavimentazioni, costruzioni in legno e in muratura, barbecue, attrezzatura da giardino, tagliaerba.

Nella sezione 5 viene illustrato

2.2 Elementi per il funzionamento e descrizione del modello

Vedere la ﬁ gura alla ﬁ ne del presente manuale.

1 Interruttore avvio/arresto

2 Alimentazione acqua (con

ﬁ ltro)

3 Connessione ad alta pres-

sione (solo modelli privi di

avvolgitubo) 4 Tubo ad alta pressione 5 Cavo elettrico 6 Lancia 7 Pistola a spruzzo con di-

spositivo di bloccaggio 8 Ugello Tornado PR 9 Ugello Powerspeed

10 Contenitore staccabile per

detergenti

11 Utensile di pulizia ad ugello 12 Regolatore dosaggio deter-

genti

13 Avvolgitubo 14 Gancio per tubo (solo mod-

elli privi di avvolgitubo)

15 Targhetta modello

l’impiego dell’idropulitrice per vari lavori di pulizia. Utilizzare l’idropulitrice solo per gli scopi descritti nel presente manuale.

È necessario osservare le misure di sicurezza per evitare danni alla macchina e alla superﬁ cie da pulire, o gravi lesioni alle persone.

16 Pulsante della maniglia

telescopica

17 Maniglia carrello (maniglia

telescopica)

18 Gancio per il cavo ruotabile

Caratteristiche: Vedi targhetta

del modello (15) della macchina.

Livello di rumorositá in conformità a ISO 3744 Direttiva CEE 2000/14/CEE:

P 130.2:

= 80 dB(A), L

= 90 dB(A)

P 150.2: L

= 80 dB(A), L

= 93 dB(A)

P 160.2:

= 80 dB(A), L

= 95 dB(A).

La misura vibrazioni mano/braccio in conformità a ISO 5349 è < 2,5 m/s2.

Salvo modiﬁ che tecniche.

Nilfisk P 130.2 / P 150.2 / P 160.2

3 Utilizzo dell’idropulitrice: operazioni preliminari

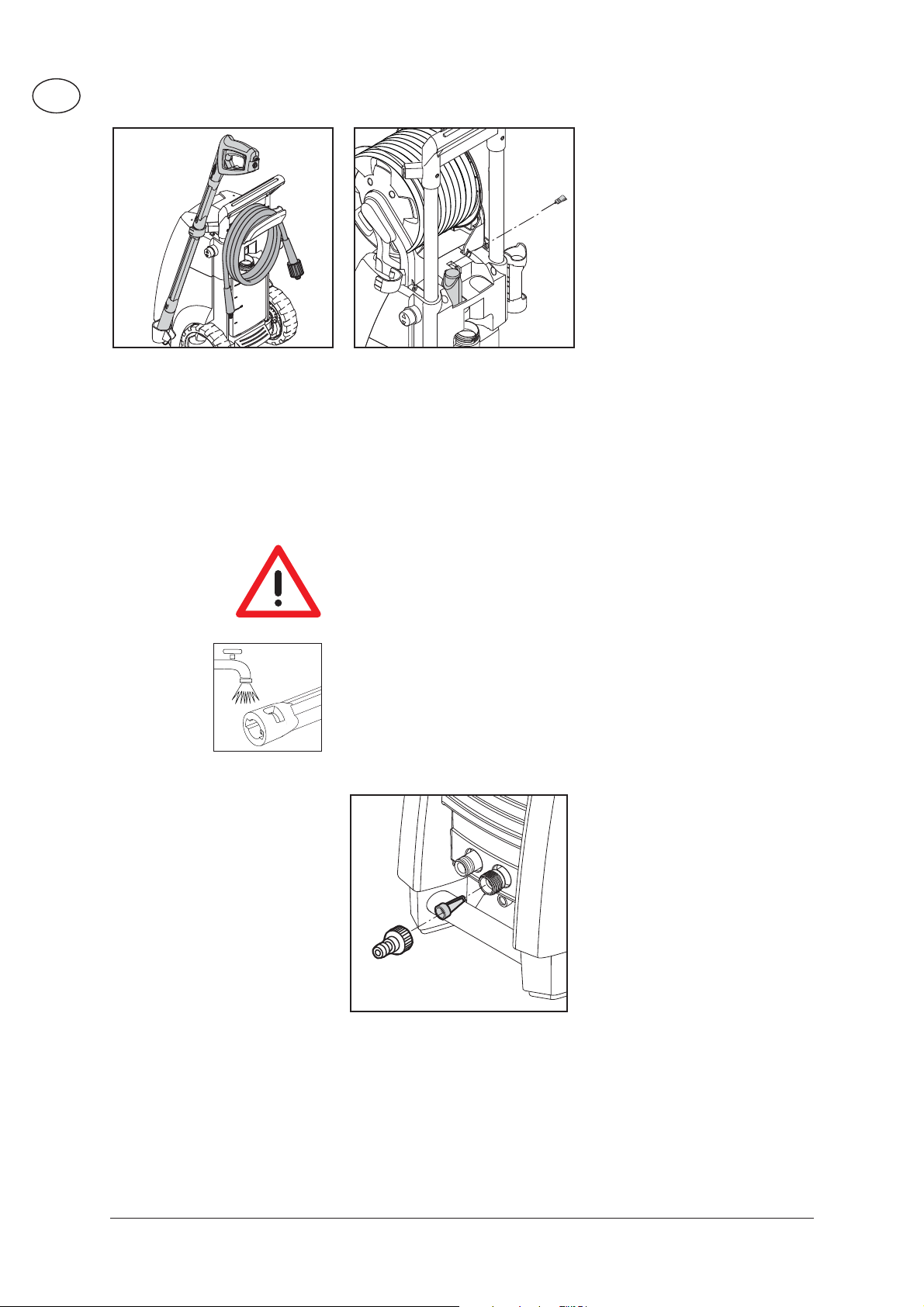

3.1 Montaggio dei supporti per la lancia

3.2 Montaggio del gancio per il tubo

Montare il gancio per il tubo (14) sulla macchina (2 viti).

Montare i supporti per la lancia sulla macchina.

3.3 Montaggio della maniglia carrello (per i modelli con avvolgitubo)

Nota: è possibile montare il

gancio per il tubo sia nella parte anteriore, che in quella posteriore. È necessario utilizzare la parte frontale se il prodotto viene riposto a parete con uno speciale gancio a muro.

Inserire ﬁ no a a quando non si sente uno scatto che conferma l’inserimento della maniglia dell’avvolgitubo nella maniglia carrello (senza viti).

Nilfisk P 130.2 / P 150.2 / P 160.2

3.4 Montaggio dell’ attacco rapido

3.5 Montaggio del tubo ad alta pressione sulla pistola a spruzzo

1. Avvitare l’attacco rapido all’alimentazione dell’acqua (2).

Nota: Il ﬁ ltro di ali-

mentazione deve

essere sempre



sabbia, calcare e altre impurità che possono danneggiare le valvole della pompa.

Attenzione: l’inserimento errato del ﬁ ltro annulla la garanzia.

Montare il tubo ad alta pressione (4) sulla pistola a spruzzo (7).

Staccare il tubo ﬂ essibile ad alta pressione premendo il dente d’arresto (A).

inserito nel tubo

dell’alimentazione

dell’acqua per ﬁ ltrare

4 Funzionamento dell’idropulitrice

4.1 Collegamento del tubo ad alta pressione

Model li senza avvolgitubo:

Collegare il tubo ad alta pressione (4) al raccordo per tubo ad alta pressione (3).

Usare una sola prolunga di max. 7 m.

Modelli con avvolgitubo: Srotolare completamente il tubo ad alta pressione.
