Nilfisk P 150.2, P 130.2, P 160.2 User Manual

Nil sk P 130.2/150.2/160.2
Brugsvejledning
Copyright © 2011 Nilfisk, Division of Nilfisk-Advance A/S
Nilfisk P 130.2 / P 150.2 / P 160.2
Indhold
1 Sikkerhedsforanstaltninger og advarsler ..................................3
2 Beskrivelse ...............................................................................5
4 Betjening af højtryksrenseren ...................................................7
5 Anvendelsesområder og arbejdsmetoder...............................11
6 Efter at du har brugt højtryksrenseren ....................................13
7 Vedligeholdelse ......................................................................14
8 Fejlfi nding ...............................................................................15
9 Yderligere oplysninger............................................................16
10 EU-overensstemmelseserklæring ..........................................18
1 Sikkerhedsforanstaltninger og advarsler
Symboler, der markerer in­struktioner
Før du starter højtryksrenseren første gang, skal du læse denne
instruk tionsbog grundigt. Gem instruktionerne til senere brug.
dgå beskadigelse af maskinen og dens ydeevne.
Dette symbol bruges
til at markere
sikkerhedsinstruk-
tioner, der skal
overholdes for at un-
DA
Børn og personer, der ikke har læst instruktionsbogen, må ikke betjene maskinen.
Denne maskine er ikke be­regnet til brug for børn eller personer uden hjælp eller over­vågning, hvis deres fysiske, sanselige eller mentale formåen forhindrer dem i at anvende den på en sikker måde. Børn skal overvåges for at sikre at de ikke leger med maskinen.
Før du starter maskinen, skal du kontrollere den grundigt for defekter. Hvis du fi nder nogen, må du ikke starte maskinen og skal kontakte Nilfi sk-forhandler­en.
Sikkerhedsin-
struktioner
markeret med
dette symbol skal overholdes for at undgå fare for personer.
Du skal især kontrollere:
Isoleringen af elkablet skal
være fejlfri og uden revner. Hvis elkablet er beskadiget, skal det udskiftes af en au­toriseret Nilfi sk- forhandler.
ADVARSEL!
Højtryksstråler kan være
farlige. Ret aldrig vandstrålen mod personer, kæledyr, strømførende elektrisk udstyr eller selve maskinen.
Forsøg aldrig at rengøre tøj
eller fodtøj på dig selv eller andre personer.
Hold dyserøret fast med
begge hænder. Dyserøret påvirkes af en rekylkraft på
Dette symbol angiver tip og
instruktioner, der forenkler arbejdet og giver en sikker betjening.
op til 16,4 N under brugen.
Operatøren og alle i umid-
delbar nærhed af arbejds­området skal beskytte sig mod opspringende partikler under rensningen. Brug be­skyttelsesbriller og -tøj under arbejdet.
Denne maskine er kon-
strueret til at anvende Nilfi sk rengøringsmidler. Brug af andre rengøringsmidler el­ler kemikalier kan medføre drifts- og sikkerhedsmæssige problemer.
Af sikkerhedsmæssige
grunde må der kun anvendes originale Nilfi sk reservedele.
Højtryksslanger, dyser og
3
Nilfisk P 130.2 / P 150.2 / P 160.2
DA
koblinger er vitige for sikker­heden ved brug af maskinen. Anvend kun de af Nilfi sk foreskrevne højtryksslanger, dyser og koblinger.
Maskinen må ikke anvendes,
hvis tilslutningsledningen eller vigtige dele af udstyret er beskadigt - f.eks. sikker­hedsanordninger, højtrykss­langer, spulehåndtag eller kabinet.
Maskinen er beregnet til
rengøring af bil, have etc.
Bær høreværn ved anven-
delse af maskinen.
Brug aldrig maskinen i et
miljø, hvor der kan være eksplo sionsfare. Hvis der opstår tvivl, skal du kontakte de lokale myndigheder.
Det er ikke tilladt at rengøre
asbestholdige overfl ader med højtryk.
Denne højtryksrenser må
ikke bruges ved temperaturer under 0°C.
Personer under 18 år må ikke
betjene maskinen, da arbejd­strykket overstiger 70 bar.
Lad aldrig nogen personer
stå under maskinen, når den opbevares på væggen.
ADVARSEL!
Mangelfulde forlængerledninger kan være farlige. Kabeltromler skal altid rulles helt ud for at for­hindre overophedning af kablet.
Forlængerledninger skal være vandtætte og skal overholde nedenstående krav i forbindelse med længde og kabeldimensio­ner.
1,0 mm² maks. 12,5 m 1,5 mm² maks. 20 m 2,5 mm² maks. 30 m
Ledningsforbindelser skal
holdes tørre og væk fra jor­den.
Hvis elledningen bliver
beska diget, skal den ud­skiftes af Nilfi sk uddannet servicepersonale eller af en tilsvarende uddannet peron for at undgå, at der opstår fare.
Strømtilslutning
Følgende skal overholdes, når du tilslutter højtryksrenseren til den elektriske installation: Hvis stikkontakten ikke
indgår i en almindelig bolig­installation eller ikke er sikret med HFI- eller HPFI-afbry­der, skal højtryksrenseren tilsluttes en stikkontakt med jordforbindelse.
Den elektriske installation
skal være udført af en autori­seret elektriker.
Vandtilslutning
Tilslutning til offentligt vandværk i henhold til bestemmelser.
Denne højtryks­renser må kun tilkobles det offentlige vand-
værkssystem, når der er installeret en dertil egnet tilbagestrømningssikring. Type BA i.h.t. EN 1717. Tilbagestrøm­ningssikringen kan bestilles som nummer 106411177. Længden på slangen mellem tilbagestrømningssikringen og højtryksrenseren skal være
mindst 10 meter lang for at dæmpe en eventuel trykstigning (min. ½"). Sugedrift (f.eks. fra en reg­nvandstønde) foregår uden tilbagestrømningssikring. Anbe­falet sugesæt 126411387. Når først vandet er strøm­met gennem tilbagestrømn­ingssikringen, betragtes det ikke længere som værende drikkevand.
VIGTIGT! Brug kun vand uden urenheder. Hvis der er
risiko for fl ydesand i tilgangs­vandet (f.eks. fra egen boring), skal der monteres et ekstra fi lter.
Reparation og vedligeholdelse ADVARSEL! Fjern altid net-
stikket fra stikdåsen, før du udfører vedligeholdelse på maskinen.
Sikkerhedsanordninger
Låseanordning på spulehånd­tag (7a) (se illustrationenn bag i
denne manual): Spulehåndtaget indeholder en låseanordning. Når palen akti­veres, kan spulehåndtaget ikke betjenes.
Termisk sensor:
En termisk sensor beskytter motoren mod overbelastning. Maskinen genstarter efter et par minutter, når den termiske sensor er kølet ned.
Overtrykssikring:
En integreret hydraulisk sikker­hedsventil beskytter systemet mod overtryk.
4
Nilfisk P 130.2 / P 150.2 / P 160.2
2 Beskrivelse
2.1 Anvendelse
2.2 Betjeningselementer og modeloversigt
Denne højtryksrenser er udvik­let til husholdningsbrug i forbin­delse med:
- Bil, motorcykel, båd, cam-
I afsnit 5 beskrives brugen af højtryksrenseren til forskellige rengøringsopgaver.
Se illustrationenn bag i denne manual.
1 Start/stop-knap 2 Vandtilslutning (med fi lter) 3 Højtrykstilslutning (kun ma-
4 Højtryksslange 5 El-kabel 6 Dyserør 7 Spulehåndtag med lås (7a) 8 Tornado dyse 9 Powerspeed dyse 10 Aftagelig beholder for
11 Dyserensenål 12 Doseringsregulator for ren-
13 Slangerulle 14 Slangekrog (kun maskiner
15 Typeskilt
pingvogn, anhænger, terras­se/indkørsel/fl iser, træværk, murværk, grill, havemøbler, plæneklipper
skiner uden slangerulle)
rengøringsmidler
gøringsmidler
uden slangerulle)
Brug kun højtryksrenseren til de opgaver, der er beskrevet i denne manual.
Sikkerhedsforanstaltningerne skal overholdes for at forhindre beskadigelse af maskinen, den overfl ade, der skal rengøres, eller alvorlig personskade.
16 Knap for teleskophåndtag 17 Teleskophåndtag 18 Drejelig ledningskrog
Specifi kationer: Se maskinens typeskilt (15).
Lydtryksniveau målt iht. ISO 3744 EU direktiv 2000/14/EEC
P130.2:
L
= 80 dB(A), L
pA
= 90 dB(A).
WA
P 150.2:
L
= 80 dB(A), L
pA
= 93 dB(A).
WA
P 160.2:
L
= 80 dB(A), L
pA
= 95 dB(A).
WA
Hånd/arm vibrationer målt iht. ISO 5349 er < 2,5 m/s2.
Vi forbeholder os retten til at ændre specifi kationerne.
DA
5
Nilfisk P 130.2 / P 150.2 / P 160.2
DA
3 Før du begynder at bruge højtryksrenseren
3.1 Montering af holdere for dyserør
Monter holderne for dyserør på maskinen (ingen skruer).
3.2 Montering af slangekrog (maskiner uden slange-
rulle)
Montér slangekrogen (14) på maskinen (to skruer).
Bemærk! Slangekrogen kan monteres både foran og bagpå. Den skal monteres foran, hvis produktet skal bruges sammen med en særlig vægkrog til opbe­varing på væggen.
3.3 Montering af slangerul­lehåndtag (maskiner med slangerulle)
Monter slangerullehåndtaget på maskinen (ingen skruer).
6
Nilfisk P 130.2 / P 150.2 / P 160.2
3.4 Montering af lynkobling Skru lynkoblingen fast på
vandtilgangen (2).
Bemærk! Vandtilgangsfi lteret skal altid være monteret i til­gangsrøret for at fi ltrere sand, kalk og andre urenheder fra, da disse beskadiger pumpeventi-
lerne.
Advarsel! Hvis
fi lteret ikke mon-
teres, ophæves
garantien.
3.5 Montering af højtryks­slange på spulehåndtag
Monter højtryksslangen (4) på spulehåndtaget (7).
Højtryksslangen afmonteres ved at trykke palen (A) ned.
DA
4 Betjening af højtryksrenseren
4.1 Tilslutning af højtryks­slange
Maskiner uden slangerulle: Montér højtryksslangen (4) på høj tryks ren se ren ved tilslutning for højtryksslange (3).
Anvend højst én for læn ger slan ge på maks. 7 m.
Maskiner med slangerulle: Rul højtryksslangen helt ud.
7
Nilfisk P 130.2 / P 150.2 / P 160.2
DA

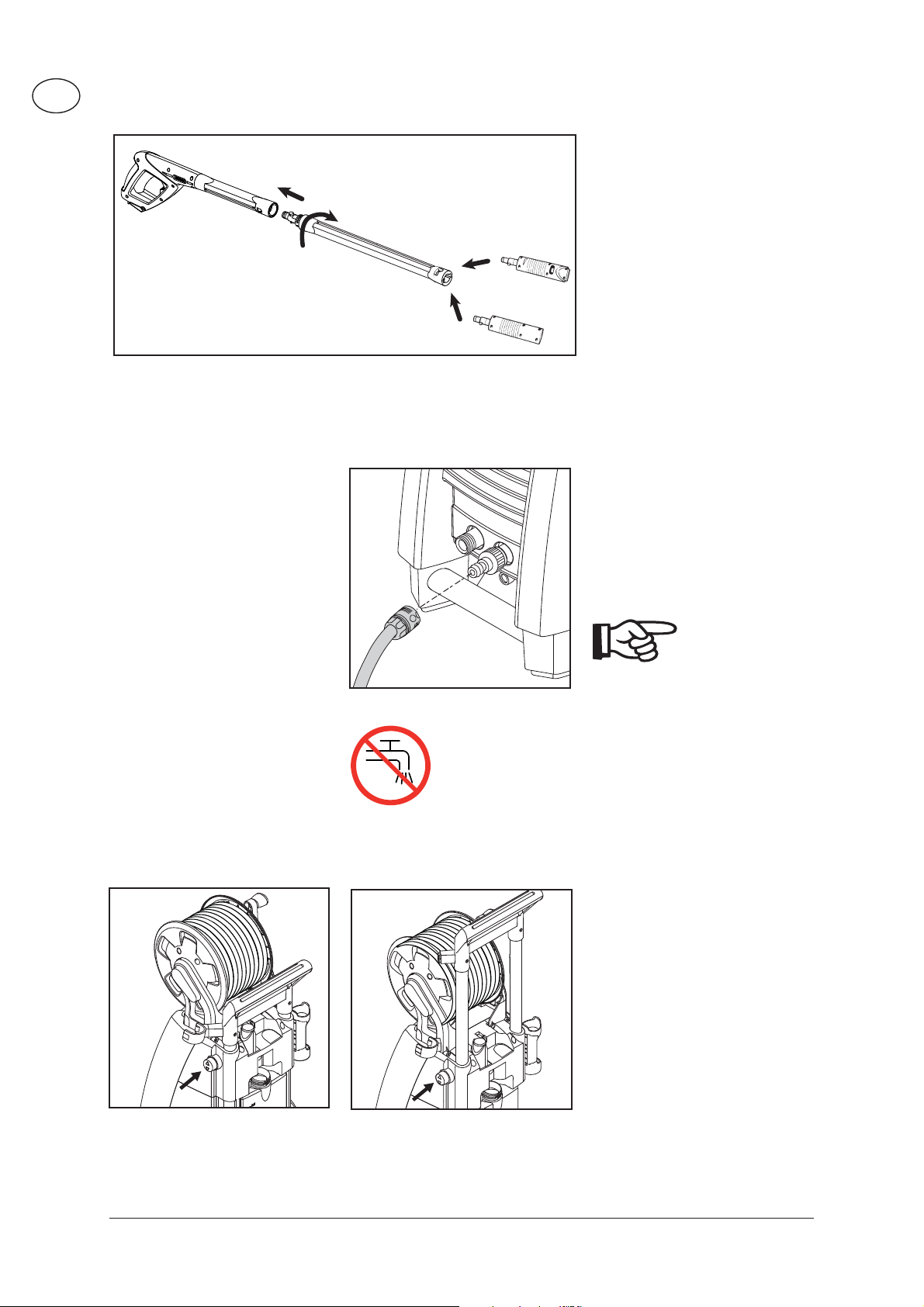

4.2 Montering af dyserør og dyser
1. Skub dyserøret (6) ind i spu­lehåndtaget (7), og skru det på.
2. Montér dysen.
4.3 Vandtilslutning VIGTIGT! Brug kun vand
Du kan bruge en almindelig 1/2" haveslange på min. 10 m og maks. 25 m.
uden urenheder. Hvis der er ri­siko for fl ydesand i tilgangsvan­det (f.eks. fra egen boring), skal der monteres et ekstra fi lter.
1. Lad vandet løbe gennem vandslangen, før du tilslut­ter den til maskinen, for at forhindre sand og snavs i at komme ind i maskinen.
Bemærk! Kon­trollér, at fi lteret er monteret i til­gangsrøret, og at
det ikke er tilstoppet.
2. Tilslut vandslangen til vand-
BEMÆRK! Tilslut­ning til offentligt vandværk i hen­hold til bestem­melser.
forsyningen ved hjælp af en lynkobling (tilgangsvand, maks. tryk: 10 bar, maks. temperatur: 60°C).
3. Åbn for vandforsyningen.
4.4 Teleskophåndtag
8
Maskinen er forsynet med et teleskophåndtag. For at hæve eller sænke håndtaget, trykkes knappen (16) ind, og håndtaget bevæges op eller ned. Når der høres et klik, sidder håndtaget korrekt.
Nilfisk P 130.2 / P 150.2 / P 160.2
4.5 Start og stop af maski­nen (når tilsluttet til en vandforsyning)
Dyserøret påvirkes af en rekylkraft under brug. Derfor skal det altid holdes fast med begge hænder. VIGTIGT! Ret
dysen mod jorden.
1. Kontrollér, at maskinen står lodret.
BEMÆRK! Placér ikke ma-
skinen i højt græs!
2. Udløs låsen på spulehåndta­get.
3. Aktivér spulehåndtagets udløsergreb, og lad vandet løbe, indtil al luften er kom­met ud af vandslangen.
4. Drej start/stop-knappen (1) til position “I”.
5. Aktivér spulehåndtagets ud­løsergreb.
Afpas alatid dysens afstand og dermed tryk til emnet (materi­alet), der skal rengøres.
Overdæk ikke maskinen under brugen.
Bemærk! Hvis ma­skinen efterlades eller ikke bruges i 5 minutter, skal den
slukkes på start/stop-knappen “O” (1):
1. Drej start/stop-knappen til
position “O”.
2. Træk el-stikket ud af stikdå­sen.
3. Luk for vandforsyningen og aktivér spulehåndtagets ud­løsergreb for at fjerne trykket i maskinen.
4. Lås spulehåndtaget.
Når du slipper spulehåndtagets udløsergreb, stopper maskinen automatisk. Maskinen starter igen, når du atter aktiverer spu­lehåndtaget.
DA
4.6 Start maskinen (når til­sluttet til åbne beholdere (sugefunktion))

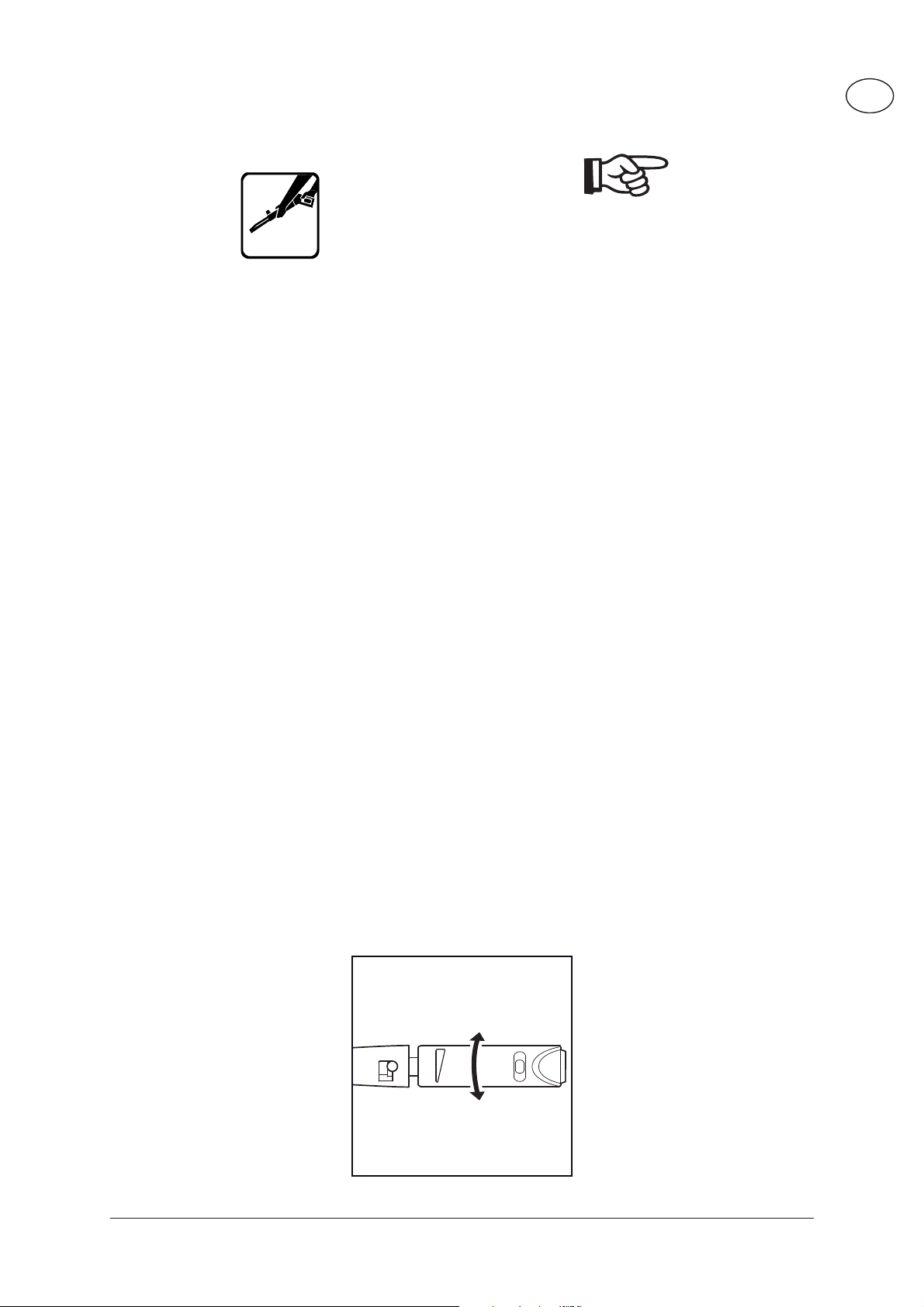

4.7 Trykregulering på TORNADO
dysen
Renseren kan selv suge vand fra f.eks. en regnvandsbeholder. Slangen til vandforsyningen må ikke være for lang, ca. 5 m.
Sørg for, at vandbeholderen ikke er placeret lavere end ma­skinen.
Brug et eksternt fi lter, hvis van­det indeholder urenheder.
1. Vandslangen skal være fyldt med vand, inden den tilslut­tes maskinen. Placér hele vandslangen i en vandbe­holder eller en spand. For at
Højtryk
undgå vandspild, bøj slangen nede i vandet og tilslut den til maskinen ved hjælp af lynkoblingen. Ret dernæst slangen ud igen.
2. Amonter spulehåndtag, dyse­rør og dyse.
3. Drej start/stop-knappen til position “I” og lad vandet løbe, indtil luften er kommet ud af vandslangen og pum­pen.
4. Montér spulehåndtaget, dy­serøret og dysen igen.
Trykket kan reguleres på TORNADO dysen.
Lavtryk
9
Nilfisk P 130.2 / P 150.2 / P 160.2
DA

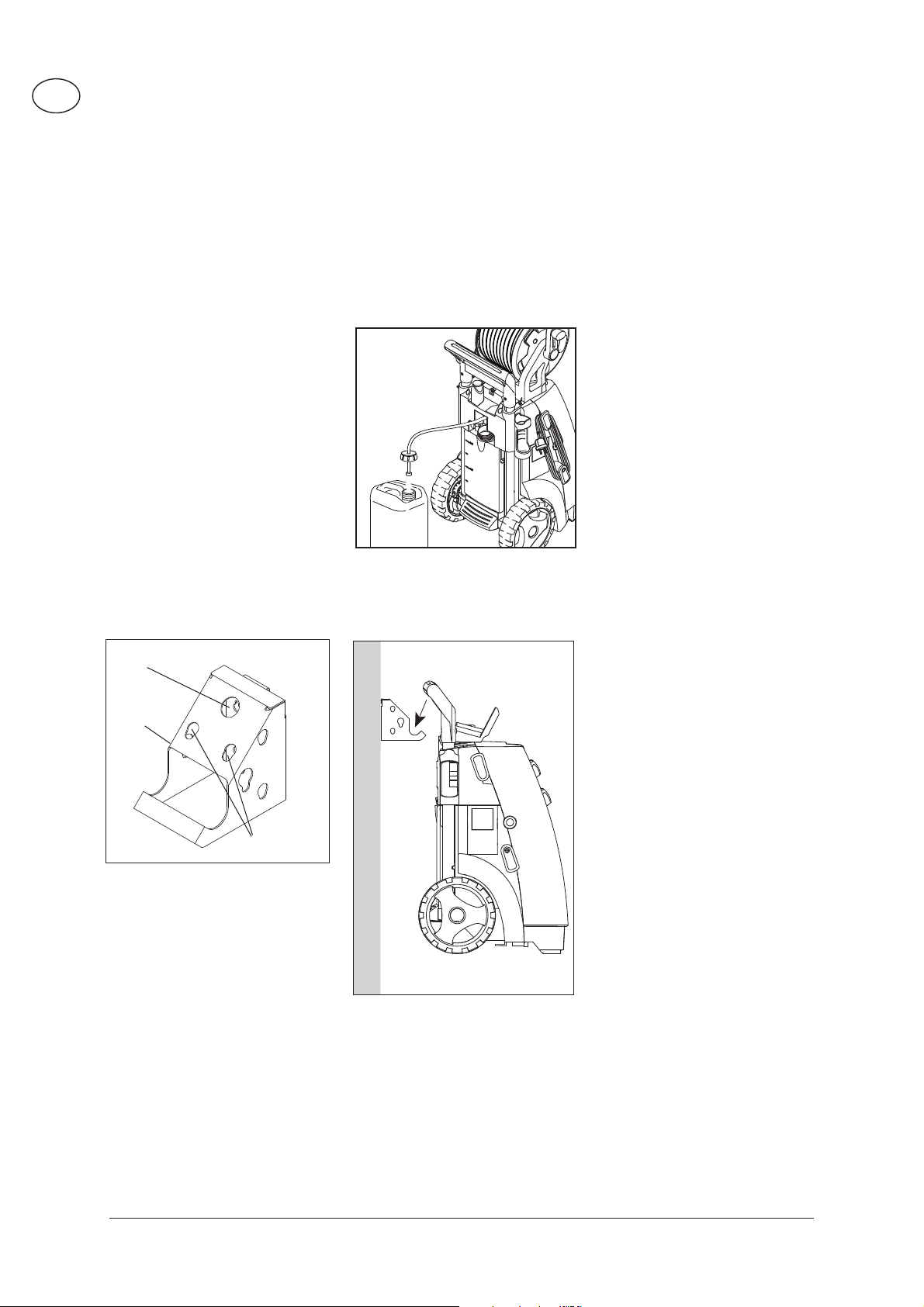

4.8 Drift med rengøringsmid­ler
Udlægning af rengøringsmidler kan ikke foretages, hvis der anvendes for læn ger slan ge.
1. Fyld rengøringsmiddel i be­holderen.
2. Montér TORNADO dysen (8) og indstil den på lavtryk (se afsnit 2.4.4).
3. Juster doseringsregula­toren (12) til den øn ske de mængde rengøringsmiddel (0-5%).
4. Påfør rengøringsmidlet nede­fra og op ef ter.
5. Lad rengøringsmidlet virke i den tid, som er angivet på rengøringsmidlets em bal la ge og skyl der ef ter af med rent vand.
Separat rengøringsmiddeld­unk
1. Fjern låg med sugeslange fra rengøringsmiddelbeholderen.
2. Skru låg med sugeslange på separat rengøringsmiddelbe­holder.
Låget har et standardgevind og passer til gængse rengø­ringsmiddelbeholdere. Ved be­holdere uden standardgevind, fjern fi lter fra sugeslange og tag låget af. Monter fi lteret i suge­slangen igen.
Ekstra rengøringsmiddelslange kan trækkes ud af maskinen.
4.9 Stationær brug
a
b
Hvis højtryksrenseren anbrin­ges på en speciel vægkrog (ikke standard), kan den anven­des som en stationær løsning, hvilket betyder at den kan betjenes mens den hænger på væggen.
Vægkrogen skal monteres på en solid væg. Justér længden af
c
skruerne og størrelsen af rawl­pluggene efter vægtypen.
På vægkrogen kan du opbevare en have-/fælgbørste (a), børste (b),dyser (c).
Vigtigt! Vægkro-
gens maks. bære-
evne er
30 kg.
10
Nilfisk P 130.2 / P 150.2 / P 160.2
5 Anvendelsesområder og arbejds- metoder
5.1 Generelt Effektiv højtryksrensning opnås ved at følge nogle få retningslinjer
kombineret med egen erfaring med specifi kke rengøringsopgaver. Tilbehør og rengøringsmidler kan, når de udvælges korrekt, øge højtryksrenserens effektivitet. Hér er nogle grundlæggende oplys­ninger om rengøring.
5.1.1 Rengøringsmiddel og skum
5.1.2 Mekanisk påvirkning For at nedbryde seje lag snavs skal der måske bruges yderligere
Skum eller rengøringsmiddel skal påføres tørre overfl ader, så kemikalierne er i direkte kontakt med snavset. Rengøringsmidler påføres nedefra og op, f.eks. på et bilkarosseri, for at undgå “super­rene” områder, hvor rengøringsmidlerne samles i større koncentra­tioner og løber ned. Lad rengøringsmidlet virke i fl ere minutter, før det skylles af, men lad det aldrig tørre ud på den overfl ade, der skal rengøres. Bemærk! Det er vigtigt, at rengøringsmidlerne ikke tørrer ud. Ellers kan de beskadige den overfl ade, der skal rengøres.
mekanisk påvirkning. Særlige vaskebørster giver denne supple­rende påvirkning, der skærer gennem snavset (især ved bilvask).
DA
11
Nilfisk P 130.2 / P 150.2 / P 160.2
DA
5.2 Typiske anvendelsesområder
Nedenfor fi nder du en beskrivelse af fl ere rengøringsopgaver, der kan klares med en højtryksrenser fra Nilfi sk sammen med tilbehør og rengøringsmidler.
Opgave Tilbehør Rengøringsmetode
Bil Tornado dyse,
Autobørste, Undervognsvasker, Car Combi Cleaner
1. Påfør Car Combi Cleaner. Start altid nedefra, arbejd opad. Lad Car Combi Cleaner virke i mindst 5 min.
2. Vask bilen med Tornado dysen. Start foran på bilen, og arbejd bagud for at undgå, at der trænger vand ind i pyntelisterne ved dørene.
3. Brug børsten til at fjerne trafi kfi lm, der ikke fjernes med dysen. Hvis bilen er meget beskidt, skal du påføre Car Combi Cleaner igen.
4. Fastgør undervognsvaskeren, og rengør undervognen og hjul­kasserne.
5. Fjern vand fra overfl aden af bilen med skraberen på børsten. Sørg for, at alle sandkorn osv. er væk, før du bruger skrabe­ren. Tør med et vaskeskind, hvor skraberen ikke kan nå.
Fælge,
aluminium
Fælgbørste, forstøver, Alu Cleaner
Påfør Alu Cleaner med en forstøver. Lad det virke i ca. 5 min.,
og vask med fælgbørsten. Til stålfælge skal du bruge Car Combi Cleaner. Vask med fælgbørsten.
Pas på! Højtryksstrålen kan beskadige dækkene.
Fliser, betongulve
og andre hårde overfl ader
Havemøb-
ler, træ
Murværk, Træværk
Powerspeed dyse, Stone & Wood Cleaner, Patio Cleaner
Wood Cleaner Havebørste
Powerspeed dyse, Stone & Wood Cleaner, Patio Cleaner
Vask hen mod afl øb eller lignende. På overfl ader med mos eller alger kan du starte med at påføre Stone & Wood Cleaner. Skyl,
før sæben tørrer. En anden mere effektiv og hurtig metode er at bruge Patio Cleaner. Dermed undgår du stænk.
Påfør Wood Cleaner, og skyl, før sæben tørrer. BEMÆRK! Brug havebørsten til at fjerne snavset med.
Samme metode som ved fl iser, men pas på- dårlige sammen-
føjninger og træ kan beskadiges af højtryk. Du kan vælge kun at bruge Tornado
dysen. Justér afstanden (trykket) efter kvaliteten af sammenføjningerne og træet. Patio Cleaner kan også bruges på lodrette overfl ader.
Afl øb Undervognsvasker Skyl afl øbet med undervognsvaskeren. Skyl altid hen mod afl øb.
Pas på, at du ikke sprøjter op under taget.
Rengøring
af nedløbs­rør, afl øb, faldrør osv.
Rust, ma-
ling
Rørrenser Skub rørrenseren ca. ½ m (til mærket) ind i et rør eller afl øb, og
aktivér spulehåndtagets aftrækker. Den dyseåbning, der vender nedad, vil trække renseren gennem røret. Dysen nedbryder “proppen” og skyller skidtet baglæns.
Vand/sandblæser-
udstyr
Montér vand/sandblæsningsudstyret, der kan fjerne rust og ma-
ling effektivt og hurtigt. Sørg for ikke at beskadige den overfl ade, der skal sandblæses.
Drivhus Tornado dyse,
børste, Stone & Wood Cleaner
Havered-
skaber, plæneklip-
Tornado dyse,
Powerspeed dyse, Metal Cleaner
per
12
Skyl med højtryk og måske en børste. Du kan bruge Stone &
Wood Cleaner til at fjerne mos og alger.
Skyl det værste snavs af med Tornado dysen. Påfør Metal Clean-
er, og lad det virke i ca. 5 min. Skyl med dysen.
Nilfisk P 130.2 / P 150.2 / P 160.2
6 Efter at du har brugt højtryksrenseren
6.1 Opbevaring af højtryks­renseren
Maskinen skal opbevares i et frostfrit lokale!
Pumpe, slange og tilbehør skal altid tømmes for vand før opbe­varing på følgende måde:
1. Stands maskinen (drej start/ stop-knappen (1) til position “O” og afmontér vandslangen og tilbehøret.
2. Genstart maskinen, og ak­tivér spulehåndtagets udlø­sergreb. Lad maskinen køre, indtil der ikke løber vand gen­nem spulehåndtaget.
3. Stop maskinen. Træk el­stikket ud. Ledningen vindes op omkring krogene placeret på siden af maskinen.
4. Adskil spulehåndtag og højtryksslange.
5. Maskiner uden slangerulle: Afmonter højtryksslangen og placer den oprullet på slan­geophænget.
Maskiner med slangerulle:
Rul højtryksslangen op på slangerullen.
6. Anbring spulehåndtag, dyser og andet til be hør i hol der ne på maskinen.
Hvis maskinen ved en fejl er frosset, er det nødvendigt at kontrollere den for skader.
START ALDRIG EN TILFROS­SET MASKINE.
Frostskader dækkes ikke af garantien!
DA
6.2 Oprulning af el-ledning og højtryksslange
6.3 Opbevaring af tilbehør
For at undgå uheld skal el-led­ningen og højtryksslangen altid rulles omhyggeligt op.
1. Rul el-ledningen op på de egnede kroge.
2. Højtryksrenseren fås i to modeller: A) med krog til opbevaring af højtryksslange (14) - B) med slangerulle(13).
Standardtilbehøret (spulehånd­tag, dyserør, dyser og dyse­rensenål) kan opbevares på højtryksrenseren.
13
Nilfisk P 130.2 / P 150.2 / P 160.2
DA
7 Vedligeholdelse
ADVARSEL! Træk altid stikket
ud af stikdåsen før vedligehol­delse eller rengøring.
For at sikre lang og problemfri drift, er det en god idé at gøre følgende til en vane:
Udskyl vandslangen, høj-
tryksslangen, spulehåndta­get og tilbehøret før monte­ring.
7.1 Rengøring af vand­tilgangsfi lteret
Rengør koblingerne for støv
og sand.
Rengør dyserne.
Alle reparationer skal foretages på et autoriseret værksted med originale reservedele.
Rengør vandtilgangsfi lteret regelmæssigt en gang om må­neden eller oftere efter behov. Løsn forsigtigt fi lteret med en tang, og rengør det. Kontrollér, at det er intakt, før det monteres igen.
Vandtilgangsfi lteret skal altid være monteret i tilgangsrøret for at fi ltrere sand, kalk og andre urenheder fra, da disse beska­diger pumpeventilerne.
ADVARSEL! Hvis fi lteret ikke monteres, ophæves garantien.
7.2 Rengøring af dysen Hvis dysen tilstoppes, bliver
pumpetrykket for højt. Derfor er det nødvendigt at rengøre den med det samme.
1. Stop maskinen, og afmontér dysen.
2. Rens dysen. VIGTIGT! Rensenålen (11) må kun bruges, når dysen er afmonteret!
3. Skyl dysen i baglæns igen­nem med vand.
7.3 Rengøring af maskinens ventilationsåbninger
7.4 Smøring af koblinger
14
Maskinen skal holdes ren, så køleluften frit kan passere gen­nem maskinens ventilations­åbninger.
For at sikre en nem tilslutning, og at o-ringe ikke tørrer ud, skal koblingerne smøres regelmæs­sigt.
Nilfisk P 130.2 / P 150.2 / P 160.2
8 Fejlfi nding
For at undgå unødige skuffelser skal du kontrollere følgende, før du kontakter din lokale Nilfi sk forhand­ler:
Symptom Årsag Anbefalet løsning
Maskine nægter at starte Maskinen er ikke tilsluttet Tilslut maskinen.
Defekt stikkontakt Prøv en andet stikkontakt. Sikring er sprunget Udskift sikring. Sluk for andre maskiner. Defekt forlængerledning Prøv uden forlængerledningen.
Svingende tryk Pumpe suger luft ind Kontrollér, at slanger og samlinger er lufttætte. Ventiler beskidte, slidte Rengør og udskift, eller kontakt din lokale Nilfi sk eller sidder fast forhandler. Pumpetætninger slidte Rengør og udskifte, eller kontakt den lokale Nilfi sk forhandler.
Motor brummer Lav spænding eller Aktivér udløseren på spulehåndtaget. lav temperatur
Maskine stopper Sikring er sprunget Udskift sikring. Sluk for andre maskiner. Forkert netspænding Kontrollér, at netspændingen svarer til specifi kationen på typeskiltet. Termoføler aktiveret Lad renseren stå i 5 minutter for at køle ned. Dyse delvist tilstoppet Rengør dysen (se afsnit 7.2)
DA
Sikring springer Sikring for lille Skift til en installation, der er højere end maskinens strømforbrug. Du kan prøve uden forlængerledningen.
Maskine pulserer Luft i indløbsslange/-pumpe Lad maskinen køre med åbent spulehåndtag, indtil trykket atter er normalt. Utilstrækkelig vandforsyning Kontrollér, at vandforsyningen svarer til specifi kationerne (se typeskilt) NB! Undgå lange, tynde slanger (min. 1/2") Dyse delvist tilstoppet Rengør dysen (se afsnit 7.2) Vandfi lter tilstoppet Rengør fi lteret (se afsnit 7.1) Slange snoet Ret slangen ud.
Maskine starter ofte Pumpe/spulehåndtag er Kontakt dit nærmeste Nilfi sk Service- og stopper af sig selv utæt center.
Maskine starter, men Pumpe/slanger eller tilbehør Vent på, at pumpe/slanger eller tilbehør tør op. der kommer ingen vand frosset
Ingen vandforsyning Tilslut tilgangsvandet. Vandfi lter tilstoppet Rengør fi lteret (se afsnit 7.1) Dyse tilstoppet Rengør dysen (se afsnit 7.2)
Hvis du har andre problemer end de nævnte eller har brug for en reparation efter garantiperiodens udløb, skal du kontakte din lokale Nilfi sk serviceorganisation.
Electro Nico I/S Tlf.: 8642 2311 Vandværksvej 8, 8900 Ran ders
Servicegården Tlf.: 5444 6144 Gyldenbjergvej 55 4840 Nr. Alslev
Lange Jørgensen Tlf.: 6615 8888 Ove Gjeddes Vej 14 5220 Odense SØ
A.P. Hellisen Tlf.: 5697 2016 Rønnevej 90 3720 Åkirkeby
15
Nilfisk P 130.2 / P 150.2 / P 160.2
DA
9 Yderligere oplysninger
9.1 Gør maskinen klar til genbrug
9.2 Garantibetingelser Nilfi sk garanterer højtryksren-
Det udtjente apparat skal gøres ubrugelig med det samme.
1. Tag netstikket ud og klip led­ningen over.
Elektriske apparater må ikke bortskaffes sammen med al­mindeligt husholdningsaffald!
sere til husholdningsbrug i 2 år. Hvis højtryksrenseren eller tilbehøret indleveres til reparati­on, skal der vedlægges en kopi af købsbeviset. Garantireparationer udføres på følgende betingelser: at defekter skyldes fejl eller
defekter i materialer eller ud­førelse. (slitage samt misbrug dækkes ikke af garantien).
at anvisningerne i denne
instruktionsbog er nøje over­holdt.
at der ikke er udført eller
forsøgt reparationer af andre end Nilfi sk-uddannede tekni­kere.
at der kun er anvendt origi-
nalt tilbehør.
at produktet ikke har været
udsat for misbrug som f.eks. slag, stød eller frost.
at der kun er anvendt vand
uden urenheder.
at højtryksrenseren ikke har
været brugt til udlejning på anden måde eller brugt kom­mercielt.
I henhold til det europæiske direktiv 2002/96/EF vedrørende elektriske og elektroniske ap­parater skal gamle elektriske apparater indsamles særskilt og tilføres en miljøvenlig form for genbrug.
I tilfælde af, at du har spørgsmål, bedes du henvende dig til kommunekontoret eller din nærmeste forhandler.
Reparationer under denne garanti omfatter udskiftning af defekte dele, undtagen embal­lage og porto/fragt. Vi henviser desuden til købeloven i dit land.
Maskinen skal sendes til en af servicecentrene i Nilfi sk-orga­nisationen med beskrivelse/ angivelse af fejlen.
Der vil blive opkrævet betaling for reparationer, der ikke dæk­kes af garantien. (f.eks. funk­tionsfejl pga. Årsager nævnt i afsnittet Fejlfi ndingsdiagram i instruktionsbogen).
16
Nilfisk P 130.2 / P 150.2 / P 160.2
9.3 Tilbehør
Brug kun originalt tilbehør.
Børste
Forlænger­slange
Undervogns­vasker
Afl øbs- og rør­renser
Vand/sand­blæsningsud­styr
Til biler og andre overfl ader.
7 m forlængerslange, der øger arbejdsområdet.
Specialspulehåndtag til vaks af bilens undervogn.
15 m lang rørrenser til rengøring af rør og afl øb.
Til fjernelse af maling og rust. Sand kan købes i bygge­markeder.
DA
Patio Plus
Garden brush
Fælgbørste
Vægkrog
Vandsugersæt
Roterende børste
Udstyr til hurtig rengøring af terrasse/indkørsel/fl iser.
Roterende børste til rengøring af træoverfl ader.
Roterende børste til rengøring af hjulfælge.
Til at hænge højtryksrenseren på væggen.
Til opsugning af større mængder vand, f.eks. fra havedamme.
Til rengøring af køretøjer og andre overfl ader.
Roof cleaner
Til fjernelse af belægninger på tage, vægge, drivhuse osv. Med børste til rengørings af campingvogne, trailere, vinduer osv.
17
Nilfisk P 130.2 / P 150.2 / P 160.2
DA
Rengøringsmidler
Stone & Wood Cleaner Plastic Cleaner Metal Cleaner Car Combi Cleaner Alu Cleaner Oil & Grease Cleaner Wood Cleaner Roof Cleaner
Til fl iser, mur- og træværk. Velegnet til mos og alger.
Til plast og syntetiske materialer som f.eks. havemøbler.
Til rengøring af metal som f.eks. haveredskaber.
Til biler osv. Med skyllevoks.
Til aluminiumsoverfl ader. Påføres med forstøver.
Til rengøring af fedt og olie på f.eks. motorer. Påføres med forstøver.
Til rengøring af træoverfl ader, herunder havemøbler af træ.
Til fjernelse af belægninger på tage, vægge, drivhuse osv.
10 EU-overensstemmelseserklæring
EU-overensstemmelseserklæring
Produkt:
Type:
Beskrivelse:
Udformningen af enheden er i overens­stemmelse med følgende relevante bestem­melser:
Anvendte harmoniserede standarder:
Anvendte nationale standarder og tekniske specifi kationer:
Anton Sørensen General Manager, Technical Operations EAPC
Højtryksrenser
Nilfi sk P 150.2, P 160.2 Nilfi sk P 130.2 X-TRA, P 150.2 X-TRA, P160.2 X-TRA
230 V 1~, 50 Hz - IP X5
EF Maskindirektivet 2006/42/EF EF Lavspændingsdirektivet 2006/95/EF EF EMC-direktivet 2004/108/EF
EN ISO 12100-1 (2004), EN ISO 12100-2 (2004) EN 60335-2-79 (2006) EN 55014-1 (2006), EN 55014-2 (2001), EN 61000-3-2 (2006)
BS EN 60335-2-79
Nilfi sk Division of Nilfi sk-Advance A/S Industrivej 1 DK-9560 Hadsund
Hadsund, 01.10.2010
18
7
11
4
7a
6
9
8
14
13
3
12
2
1
16
5
10
15
www.nil sk.com
Loading...
