NEPTUNE E
Operating Instructions

301002408 - 2005-08-16

NEPTUNE E

1

2

3

4

5

22

21

20
19

18

17

6

7

8

9

10
11

psi

bar

12
13

301002352

14
15
16

Inhoudsopgave

1 Belangrijke veiligheids-

aanwijzingen

..........................................................................................46

NEPTUNE E

nederlands

2 Beschrijving

3 Vóór de inbedrijfstelling

4 Bediening/gebruik

5 Toepassingsgebieden en

werkmethoden

2.1 Gebruiksdoeleinde .............................................................48

2.2 Bedieningselementen .........................................................48

3.1 Transport/opstelling ............................................................49

3.2 Rem aanhalen ....................................................................49

3.3 Reinigingsmiddeltanks vullen .............................................49

3.4 Hogedrukslang aansluiten ..................................................49

3.5 Waterslang aansluiten ........................................................50

3.6 Elektrische aansluiting........................................................50

3.7 Antivriesmiddel opvangen ..................................................50

4.1 Spuitlans op spuitpistool aansluiten ...................................50

4.2 Toestel inschakelen ............................................................51

4.3 Gebruik van reinigingsmiddelen .........................................51

5.1 Algemene aanmerkingen ...................................................52

5.1.1 Inweken ..............................................................................52

5.1.2 Reiniginsmiddel en schuim aanbrengen ...........................52

5.1.3 Temperatuur .......................................................................52

5.1.4 Mechanische inwerking ......................................................52

5.1.5 Grote watercapaciteit en hoge druk ...................................52

5.2 Typische toepassingen .......................................................53

5.2.1 Landbouwsector .................................................................53

5.2.2 Voertuigen ..........................................................................53

5.2.3 Bouwsector en industrie .....................................................54

6 Na het gebruik

7 Onderhoud

8 Eliminatie van storingen

9 Allerlei

1)

Speciaal toebehoren voor de verschillende uitvoeringen

6.1 Toestel uitschakelen ...........................................................54

6.2 Toevoerleidingen losmaken ................................................54

6.3 Bewaring (vorstbestendige opslag) ....................................54

7.1 Onderhoudsschema ...........................................................55

7.2 Onder houds -werkzaamheden ............................................ 55

7.2.1 Waterfilter reinigen .............................................................55

7.2.2 Pompoliecontrole ................................................................55

7.2.3 Pompolieverversing ............................................................56

8.1 Meldingen aan de display ...................................................56

8.2 Meldingen aan het bedieningspaneel .................................57

8.3 Nog meer storingen ............................................................57

9.1 Toestel ter recycling afgeven ..............................................57

9.2 Garantie ..............................................................................58

9.3 Technische gegevens .........................................................58

9.4 EG-Verklaring van overeenstemming .................................58

45

NEPTUNE E

nederlands

Markering van aanwijzingen

Voordat u de ho-

gedrukreiniger
in bedrijf neemt,
dient u in ieder

geval deze ge-

bruiksaanwijzing
door te lezen en hem binnen
handbereik te bewaren.

De in dit handboek

vermelde veilig-

heidsinstructies,

waarvan het

niet naleven tot
gevaar voor personen kan
leiden, worden door dit gevaren­symbool speciaal gemarkeerd.

Dit symbool vindt u
bij veiligheidsinstruc-

ties, waarvan het

niet naleven gevaar

voor het toestel en

het functioneren ervan

kan veroorzaken.

Hier staan
adviezen of

instructies, die

het werk gemak­kelijker maken en voor een veilig
bedrijf zorgen.

1 Belangrijke veiligheidsinstrukties

aan van antivriesmiddelen over­eenkomstig hoofdstuk 6.

Voor de inbedrijfstelling

Vóór de inbedrijfstelling con­troleren of de toestand van de
hogedrukreiniger aan de voor­schriften voldoet.

Netaansluitkabel regelmatig op
beschadigingen resp. slijtage­verschijnselen controleren.
Gebruik uitsluitend hogedrukrei­nigers met een feilloos aansluit­kabel.
(bij beschadiging gevaar voor
stroomschokken!)

Controleer de nominale span­ning van de zuiger, voordat u
deze op het net aansluit. Over­tuigt u er zich van dat de op het
typeplaatje vermelde spanning
overeenkomt met de plaatselijke
netspanning.

Sluit de voeding voor de hoge­drukreiniger aan op een installa­tie met aardlekschakelaar. Ofwel

Voor uw eigen veiligheid

De hogedrukreiniger mag uit­sluitend worden gebruikt door
personen die in de bediening
ervan geïnstrueerd en uitdruk­kelijk met de bediening ervan
belast zijn.

Ondanks het eenvoudige ge­bruik is het apparaat niet ge­schikt voor kinderen.

Algemeen

Het gebruik van de stofzuiger
valt onder de geldende natio­nale bepalingen.

Naast de gebruiksaanwijzing
en de in het land waar het ap­paraat wordt gebruikt geldende,
bindende regelingen inzake
ongevallenpreventie dienen

ook de erkende vaktechnische
regels voor veilig en oordeel­kundig werk in acht te worden
genomen.

Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid dient
te worden nagelaten.

Alleen door Nilfisk-Alto toegela­ten reinigingsmiddelen gebrui­ken.

Transport

Het toestel kan door zijn grote
wielen gemakkelijk worden ge­transporteerd.
Voor het veilig transport in en
op voertuigen bevelen wij aan
dat het toestel met banden goed
wordt bevestigd en dat de rem
wordt aangehaald om te ver­hinderen dat het toestel kipt of
slipt.

Als het toestel en het toebeho­ren bij temperaturen van rond of
onder 0°C worden getranspor­teerd, bevelen wij het gebruik

46

1)

Speciaal toebehoren voor de verschillende uitvoeringen

NEPTUNE E

onderbreekt deze de voeding
als de lekstroom naar de aarde
toe gedurende 30 ms 30 mA
overschrijdt ofwel bevat hij een
aardingsproefstroomkring.

Let op de voor u geldende wet­telijke voorschriften en bepalin­gen. Vóór elke inbedrijfstelling
moeten de wezenlijke delen
van de hogedrukreiniger ge­controleerd worden door ze in
ogenschouw te nemen.

VOORZICHTIG!
De hogedrukstraal kan ge­vaarlijk zijn als zij misbruikt
wordt. De straal mag niet
op personen, dieren, onder
spanning staande installaties
of op het toestel zelf worden
gericht. Veiligheidskleding en
veiligheidsbril dragen.

Richt de straal niet op u zelf of
andere personen om kleding of
schoenen te reinigen.
Verwondingsgevaar!

Tijdens het bedrijf van de ma­chine treden aan de spuitin­richting terugslagkrachten op.
Indien de spuitlans schuin staat,
treedt er bovendien een draai­moment op. Houdt u daarom de
spuitinrichting met beide han­den vast.

Gebruik de machine niet als
er andere personen zonder
beschermende kleding op de
werklocatie aanwezig zijn.

Controleer of van het te reini­gen object gevaarlijke stoffen
zoals b.v. asbest en olie kunnen
losraken en het milieu kunnen
vervuilen.

Gevoelige delen van rubber,
stof en dergelijke niet met de
puntstraal reinigen. Bij het rei­nigen op voldoende afstand
tussen de hogedruksproeier en
het oppervlak letten om een be­schadiging van het te reinigen
oppervlak te vermijden.

Gebruik de hogedrukslang niet
als trekkabel.

Maximaal toegelaten werkdruk
en temperatuur staan op de ho­gedrukslang gedrukt.

Gebruikt het apparaat niet in­dien de aansluitkabel of de ho­gedrukslang zijn beschadigd.

Let op voldoende ventilatie. Ma­chine niet afdekken of in ruim­ten met onvoldoende ventilatie
gebruiken!

Sla het apparaat vorst­vrij op!

Neem de machine nooit zonder
water in gebruik. Zelfs een kort­stondig gebrek aan water kan
tot ernstige beschadigingen van
de pompmanchetten leiden!

Bedrijf

Tijdens het bedrijf alle afdek­kingen en deuren van de ma­chine gesloten houden.

Het toestel alleen direct op een
netaansluitdoos aansluiten.
Geen verlengsnoeren gebrui­ken.

Netaansluitkabel niet bescha­digen (bijv. overrijden, trekken,
knellen). De netkabel mag uit­sluitend aan de stekker uit het
stopcontact worden getrokken
(niet door aan de kabel te trek­ken of te rukken).

Elektrische inrichtingen

PAS OP!
Elektrische apparaten nooit
met water afspuiten: gevaar
voor personen, kortsluitings­gevaar.

Het apparaat mag alleen aan
een volgens de voorschriften
werkende installatie worden
aangesloten.

Inschakelprocessen veroorza­ken kortdurende spanningsda-

lingen.
Bij netimpedanties (huisaanslui­ting) kleiner dan 0,15 ohm zijn er
geen storingen te verwachten. In
geval van twijfel moet u uw elek­triciteitsbedrijf contacteren.

Onderhoud en reparatie

ATTENTIE!
Voordat de hogedrukreiniger
wordt gereinigd of een onder­houdsbeurt krijgt, dient steeds
de stekker uit het stopcontact
te worden getrokken.

Voer uitsluitend onderhouds­werkzaamheden uit, die in de
gebruiksaanwijzing beschreven
zijn. Gebruik uitsluitend originele
reserveonderdelen. Breng geen
technische wijzigingen aan de
zuiger aan.

PAS OP!

Hogedrukslangen, fittingen en
verbindingstukken zijn belang­rijk voor de veiligheid van het
apparaat. Gebruik allen door de
fabrikant goedgekeurde hoge­drukonderdelen!

Bij gebruik van een verlengkabel
mag alleen de door de fabrikant
aangegeven uitvoering of een
hoogwaardigere uitvoering wor­den gebruikt.

Voor verdergaande onderhouds­resp. reparatiewerkzaamheden
gelieve u zich te richten tot de
Nilfisk-Alto-klantenservice of
een geautoriseerde vakwerk­plaats!

Controle

De hogedrukreiniger voldoet
aan de Duitse „Richtlijnen voor
Vloeistofstralers“. De hoge­drukreiniger moet overeenkom­stig de veiligheidsvoorschriften
„Werkzaamheden met Vloei­stofstralers (BGV D15)“ indien
nodig (echter tenminste alle 12
maanden) inzake bedrijfsveilig­heid door een deskundige ge­controleerd worden.

nederlands

1)

Speciaal toebehoren voor de verschillende uitvoeringen

47

NEPTUNE E

nederlands

Van elektrische apparaten dient
na elke reparatie en wijziging
de aardingsweerstand, de iso­latieweerstand en de lekstroom
te worden gemeten. Bovendien
moet er een optische controle
van de aansluitkabel, een span­nings- en stroommeting en een
functietest worden uitgevoerd.
Deskundige
technici van onze klantenser­vice zijn u daarbij graag behulp­zaam.

De volledige UVV ‘Werken met
vloeistofstralers’ kunnen wor­den aangevraagd bij Carl Hey­manns-Verlag KG, Luxemburger
Straße 449, 50939 Köln of bij de
desbetreffende beroepsvereni­ging.

De delen met druk van deze ho­gedrukreiniger zijn overeenkom­stig § 9 van de Druktankveror­dening volgens de voorschriften
geproduceerd en met succes
aan een drukcontrole onderwor­pen.

Veiligheidsinrichting

Veiligheidsklep:
Een ontoelaatbaar hoge druk
wordt bij het aanspreken van de
veiligheidsinrichting via een by­passleiding zonder resterende
druk in de zuigleiding van de
pomp teruggeleid.

Veiligheidstemperatuurbegrens­element:
Bij overschrijding van de maxi­maal toegelaten temperatuur in
de boiler wordt de verwarming
compleet uitgeschakeld.

Niveaucontrole in de boiler:
Daalt het water in de boiler on­der een bepaald niveau wordt
het toestel uitgeschakeld. De
boiler wordt tegen oververhitting
beveiligd. De pomp wordt tegen
watergebrek beveiligd.

De veiligheidsinrichtingen wor­den in de fabriek ingesteld, met
lood verzegeld en mogen niet
versteld worden.

2 Beschrijving

2.1 Gebruiksdoeleinde

2.2 Bedieningselementen



Afbeelding: Zie uitklapbare zijde
vooraan in deze gebruiksaanwij­zing.

Deze hogedrukreiniger werd
ontwikkeld voor de professio­nele inzet in

- de landbouw

- de nijverheid

- de logistieke sector

- de voertuigreiniging

- openbare gebouwen

- de reinigingsindustrie

- de bouwsector

- de levensmiddelenindustrie

1 Spuitpistool
2 Spuitlansoplegdeel
3 Bedieningspaneel
4 Niveaudisplay

5 Invulinrichting voor

6 Vergrendeling van de

7 Deurvergrendeling
8 Hogedrukslangaansluiting
9 Hoofdschakelaar
10 Display (temperatuur/codes)
11 Temperatuurregelaar

enz.

reinigingsmiddeltank

reinigingsmiddel A

afdekking

Hoofdstuk 5 beschrijft het ge­bruik van een hogedrukreiniger
voor verschillende reinigingsta­ken.

Het toestel alleen maar gebrui­ken zoals in deze gebruiksaan­wijzing wordt beschreven. Een
gebruik niet-conform de voor­schriften kan het toestel of het te
reinigen oppervlak beschadigen
of tot zware lichamelijke letsels
leiden.

12 Boilerverwarming in bedrijf
13 Werktemperatuur bereikt
14 Onderhoud door Nilfisk-Alto-

service noodzakelijk
15 Pompolie bijvullen
16 Reinigingsmiddeldosering
17 Manometer
18 Gereedheidsdisplay
19 Zwenkwiel met rem
20 Wateraansluiting
21 Reservoir voor

reinigingsmiddel B
22 Handvat voor het openen

van de afdekking

1)

48

1)

Speciaal toebehoren voor de verschillende uitvoeringen

3 Vóór de inbedrijfstelling

NEPTUNE E

nederlands

3.1 Transport/opstelling

3.2 Rem aanhalen

1. De veiligste manier om de
machine te heffen is door
middel van een vorkheftruck.
De pijlen op de afbeelding
markeren de gunstigste inrij­punten voor de vorktand.

2. Het is ook mogelijk de ma­chine manueel van de pallet
op te tillen. Op grond van het
gewicht dient dit door ten­minste drie personen te ge­beuren.

ATTENTIE!
De machine niet aan de kunst­stoftanks opheffen daar deze
van het frame los kunnen raken.

De beste punten om vast te hou­den zijn
– aan de handgreep
– aan het frame, tussen de

voorste wielen en de zwenk­wielen.

1. Vóór de eerste inbedrijfstel­ling het toestel zorgvuldig
inzake fouten en schade con­troleren en de vastgestelde
schade onmiddellijk aan uw
Nilfisk-Alto-dealer meedelen.

2. Het toestel alleen maar in
een onberispelijke toestand
in bedrijf stellen.

3. De rem aanhalen.

3.3 Reinigingsmiddeltanks
vullen

3.4 Hogedrukslang
aansluiten

AB

1. Reinigingsmiddeltanks (A)
en (B) met Nilfisk-Alto-reini­gingsmiddelen vullen.

Vulhoeveelheid: Zie hoofd-

3
0
1
0
0
2
3

5
2

stuk 9.3 Technische gege­vens.

1. De hogedrukslang met de
snelkoppeling op de hoge­drukaansluiting van het toe­stel aansluiten.

1)

Speciaal toebehoren voor de verschillende uitvoeringen

49

NEPTUNE E

A

B

C

nederlands

3.5 Waterslang aansluiten



AANWIJZING!

Nodige waterhoeveelheid en water­druk: Zie hoofdstuk 9.3. Technische
gegevens.
Bij slechte waterkwaliteit (spoelzand
enz.) bevelen wij aan dat een wa­terfijnfilter in de watertoevoer wordt
gemonteerd.

3.6 Elektrische aansluiting VOORZICHTIG!

Voor het aansluiten van het toestel
een met weefsel versterkte water­slang met een nominale breedte
van tenminste 3/4” (19 mm) gebrui­ken.

Het toestel alleen maar op een
elektrische installatie aanslui­ten, die aan de voorschriften
voldoet.

1. De bijgevoegde slangaanslui­ting op de waterslang monte­ren.

2. De waterslang vóór de aan­sluiting op het toestel kort met
water spoelen opdat zand en
andere vuilpartikelen niet in het
toestel kunnen geraken.

3. De waterslang met de snelkop­peling op de wateraansluiting
aansluiten.

4. De waterkraan openen.

1. Op de veiligheidsinstructies
in hoofdstuk 1 letten.

2. De toestelstekker in het stop­contact steken.

3.7 Antivriesmiddel
opvangen

Het leidingsysteem van het toe­stel is in de fabriek met antivries­middel gevuld. De het eerst uit­stromende vloeistof (ca. 3 l) voor
hergebruik in een vat opvangen.

4 Bediening / Bedrijf

4.1 Spuitlans op
spuitpistool aansluiten

1. De blauwe snelkoppelings­greep van het spuitpistool
naar voren trekken en ver­grendelen door naar links te
draaien.

2. De nippel van de spuitlans in
de snelkoppeling steken en
de blauwe snelkoppelings­greep naar rechts draaien.



ATTENTIE!

Steeds vuil van de nippel verwijde­ren vooraleer de spuitlans met het
spuipistool wordt verbonden.

50

3. De spuitlans (of ander toe­behoren) naar voren trekken
om te garanderen dat deze
vast met het spuitpistool is
verbonden.

1)

Speciaal toebehoren voor de verschillende uitvoeringen

NEPTUNE E

0

I

M

60

4.2 Toestel inschakelen



Automatische temperatuurrege­ling

De elektronisch gestuurde meng­klep regelt de voorgeselecteerde
werktemperatuur zolang zich vol­doende warm water in de boiler be­vindt. Is het water in de boiler niet
meer warm genoeg wordt de voor­geselecteerde werktemperatuur on­derschreden en de display gaat uit.

1. Wacht tot de boiler het water
opnieuw verwarmd heeft (de

display
verwarmingsproces).

of:

2. U kunt met een geringere dan
de ingestelde werktemperatuur
verder werken.

Bij continue werkzaamheden stabi­liseert zich de werktemperatuur bij
de volgende waarden:

knippert tijdens het



AANWIJZING!

20 seconden na het sluiten van de
spuitpistool wordt het toestel auto­matisch uitgeschakeld. Het toestel
kan door het activeren van de spuit­pistool opnieuw in bedrijf worden
gesteld.

B

A

60

NEPTUNE werk-

temperatuur

E 12 34°C

E 24 46°C

De opgesomde waarden betreffen
een watertoevoertemperatuur van
12°C. Als warmer water toegevoerd
wordt (toelaatbaar bij max. 70°C),
worden hogere waarden bereikt.

1. De hoofdschakelaar in de
positie brengen.

De besturingselektronica voert
een automatische controle door.
In de display wordt gedurende
ca. 1 seconde „---“ aangegeven.

Schijnt.

Koudwaterbedrijf:

2. De keuzeschakelaar voor de
watertemperatuur (A) hele­maal naar links tot aan de
aanslag draaien.

3. De hoofdschakelaar (B) in
positie brengen .

Warmwaterbedrijf:

2. De watertemperatuur aan de
keuzeschakelaar (A) instel­len.

De display knippert tij-

dens het verwarmingsproces.
Als de ingestelde watertem­peratuur bereikt is, schijnt de
display .

3. De hoofdschakelaar (B) in
positie brengen.

4. Het spuitpistool ontgrende­len en activeren.

5. De veiligheidsgrendel ook bij
korte werkonderbrekingen
aanbrengen.

nederlands

4.3 Gebruik van
reinigingsmiddelen

3
0
1
0
0
2
3
5
2

3%

5%

1%1%

3%

5%

ca. ca.

A

B



1)

Speciaal toebehoren voor de verschillende uitvoeringen

ATTENTIE!
De reinigingsmid­delen mogen niet
opdrogen. Het te rei­nigen oppervlak zou
anders beschadigd
kunnen worden!

De procentuele gegevens op de
afbeelding zijn slechts approxima­tieve gegevens. Voor speciale toe­passingen (b.v. desinfectie) moet de
aangezogen reinigingsmiddelhoe­veelheid bepaald worden door een
controle van de uitstroomhoeveel-

1. Gewenste concentratie van
het reinigingsmiddel (A) of
(B) aan de doseerklep instel­len.

2. Het te reinigen object inspui­ten.

3. Naargelang van de vervui­lingsgraad laten inwerken.
Vervolgens met hogedruk­straal afspoelen.

heid. Waterdebiet van het toestel:
Zie hoofdstuk 9.3 Technische Ge­gevens.

51

NEPTUNE E

nederlands

5 Toepassingsgebieden en

arbeidsmethoden

5.1 Algemene
aanmerkingen

5.1.1 Inweken

5.1.2 Reiniginsmiddel en
schuim aanbrengen

5.1.3 Temperatuur

Een efficiënte hogedrukreiniging wordt bereikt door het naleven van
enkele richtlijnen gecombineerd met uw eigen ervaringen op speci­ale gebieden. Toebehoren en reinigingsmiddelen kunnen het reini­gingseffect versterken als ze correct worden gebruikt. Hierna volgen
enkele principiële instructies.

Verkorste en dikke lagen vuil kunnen worden losgemaakt of losge­weekt als deze een tijdje worden ingeweekt. Een ideale methode
vooral in de landbouwsector – b.v. in varkensstallen. Het beste effect
wordt bereikt door het gebruik van schuimreinigers en alkalische rei­nigers. Het oppervlak met de reinigingsmiddel-oplossing insproeien
en 30 minuten laten inwerken. Daarna kan er wezenlijk sneller met
de hogedrukstraal worden gereinigd.

Reinigingsmiddel en schuim dienen op het droge oppervlak te wor­den gespoten opdat het reinigingsmiddel zonder verdere verdunning
met het schuim in contact komt. Aan verticale vlakken van beneden
naar boven te werk gaan om slierten te vermijden als de reinigings­middeloplossing uitloopt. Enkele minuten laten inwerken alvorens
met de hogedrukstraal wordt gereinigd. Reinigingsmiddel niet laten
opdrogen.

Het reinigingseffect wordt bij hogere temperaturen versterkt. Vooral
vetten en oliën kunnen gemakkelijker en sneller worden losgemaakt.
Proteïnes kunnen bij temperaturen van 60°C het best worden losge­maakt, oliën en vetten bij 70°C tot 90°C.

5.1.4 Mechanische inwerking

5.1.5 Grote watercapaciteit
en hoge druk

Om sterke lagen vuil los te maken wordt bovendien een mecha­nische inwerking noodzakelijk. Speciale spuitlansen en (roterende)
wasborstels bieden het beste effect om de laag vuil los te maken.

Grote watercapaciteit en hoge druk Hoge druk is niet altijd de beste
oplossing en te hoge druk kan oppervlakken beschadigen. Het reini­gingseffect hangt eveneens van de watercapaciteit af. Een druk van
100 bar is voor de voertuigreiniging voldoende (gecombineerd met
warm water). Door een grotere watercapaciteit is het mogelijk het
losgemaakte vuil af te spoelen en weg te transporteren.

52

1)

Speciaal toebehoren voor de verschillende uitvoeringen

NEPTUNE E

5.2 Typische toepassingen

5.2.1 Landbouwsector

Toepassing Toebehoren Methode

Stallen
Varkenskooi

Reiniging van
wanden, vloeren,
inrichting

Desinfectie

Schuiminjector
Schuimlans
Powerspeed
Floor Cleaner

Reiniginsmiddelen
Universal
Alkafoam

1. Inweken – schuim op alle oppervlakken aanbrengen
(van beneden naar boven) en 30 minuten laten in­werken.

2. Vuil met hogedruk en eventueel passend toebehoren
verwijderen. Aan verticale vlakken opnieuw van be­neden naar boven te werk gaan.

3. Voor het transport van grote hoeveelheden vuil op
maximaal watervolume instellen.

4. Slechts aanbevolen desinfectiemiddelen gebruiken

Desinfectie
DES 3000

om de hygiëne te garanderen.

Desinfectiemiddelen alleen maar aanbrengen nadat

het vuil volledig werd verwijderd.

Wagenpark
Tractor, ploeg enz.

Standaardlans
Reinigingsmiddelen­injector
Powerspeed lans
Gebogen lans en
ondervloerreiniger
Borstels

1. Reinigingsmiddel op het oppervlak aanbrengen om
het vuil los te maken. Van beneden naar boven te
werk gaan.

2. Met de hogedrukstraal afspoelen. Opnieuw van be­neden naar boven te werk gaan. Gebruik toebehoren
om moeilijk toegankelijke plaatsen te reinigen.

3. Reinig gevoelige delen zoals motoren en rubber met
lage druk om beschadigingen te vermijden.

nederlands

5.2.2 Voertuigen

Toepassing Toebehoren Methode

Voertuig­oppervlakken

Standaardlans
Reinigingsmiddelen­injector
Powerspeed lans
Gebogen lans en
ondervloerreiniger
Borstels

1. Reinigingsmiddel op het oppervlak aanbrengen om
het vuil los te maken. Van beneden naar boven te
werk gaan. Om insectenresten te verwijderen vooraf
met b.v. Allosil insproeien, dan met lage druk afspoe­len en het volledige voertuig onder toevoeging van
reinigingsmiddelen reinigen. Reinigingsmiddelen
gedurende ongeveer 5 minuten laten inwerken. Me­talen oppervlakken kunnen met VelgenTop worden

Reinigingsmiddelen
Aktive Shampoo
Aktive Foam
Sapphire
Super Plus
Aktive Wax
Allosil
RimTop

gereinigd.

2. Met de hogedrukstraal afspoelen. Opnieuw van be­neden naar boven te werk gaan. Toebehoren gebrui­ken om moeilijk toegankelijke plaatsen te reinigen.
Borstels gebruiken. Korte spuitlansen zijn voor de
reiniging van motoren en wielkasten. Gebogen spuit­lansen of ondervloerreinigers gebruiken.

3. Gevoelige delen zoals motoren en rubber met lage
druk reinigen om beschadigingen te vermijden.

4. Met de hogedrukreiniger vloeibare was aanbrengen
om het ontstaan van nieuw vuil te verminderen.

1)

Speciaal toebehoren voor de verschillende uitvoeringen

53

NEPTUNE E

0

I

M

nederlands

5.2.3 Bouwsector en industrie

Toepassing Toebehoren Methode

Oppervlakken

Metalen
voorwerpen

Schuiminjector
Standaardlans
Gebogen lans
Tankreinigingskop

1. Een dikke laag schuim op het droge oppervlak aan­brengen. Aan verticale vlakken van beneden naar
boven te werk gaan. Schuim gedurende ongeveer
30 minuten laten inwerken voor een optimaal effect.

2. Met de hogedrukstraal afspoelen. Het passende toe-

Reinigingsmiddel
Intensive
J25 Multi
Combi Aktive
Alkafoam

behoren gebruiken. Hoge druk gebruiken om het vuil
los te maken. Lage druk en hoge waterhoeveelheid
gebruiken om het vuil af te voeren.

3. Desinfectiemiddel alleen maar na de volledige ver­wijdering van het vuil aanbrengen.

Sterk vuil, b.v in slachthuizen, kan met grote waterhoe­Desinfectie
DES 3000

veelheid afgevoerd worden.

Tankreinigingskoppen dienen voor de reiniging van va-

ten, kuipen, mengtanks enz.

Tankreinigingskoppen worden hydraulisch of elektrisch

aangedreven en maken een automatische reiniging

zonder voortdurende controle mogelijk.

Verroeste,
beschadigde
oppervlakken vóór
de behandeling

Natstraalset 1. Natstraalinrichting met de hogedrukreiniger verbin-

den en zuigslang in het zandreservoir steken.

2. Tijdens het werk veiligheidsbril en –kleding dragen.

3. Met het zand/water-mengsel kan men roest en lak
verwijderen.

4. Na het zandstralen de oppervlakken behandelen te­gen roest (metaal) en rotting (hout)

Dit zijn slechts enkele toepassingsvoorbeelden. Elke reinigingstaak is verschillend.
Contacteer a.u.b. uw Nilfisk-Alto handelaar inzake de beste oplossing voor uw reinigingstaak.

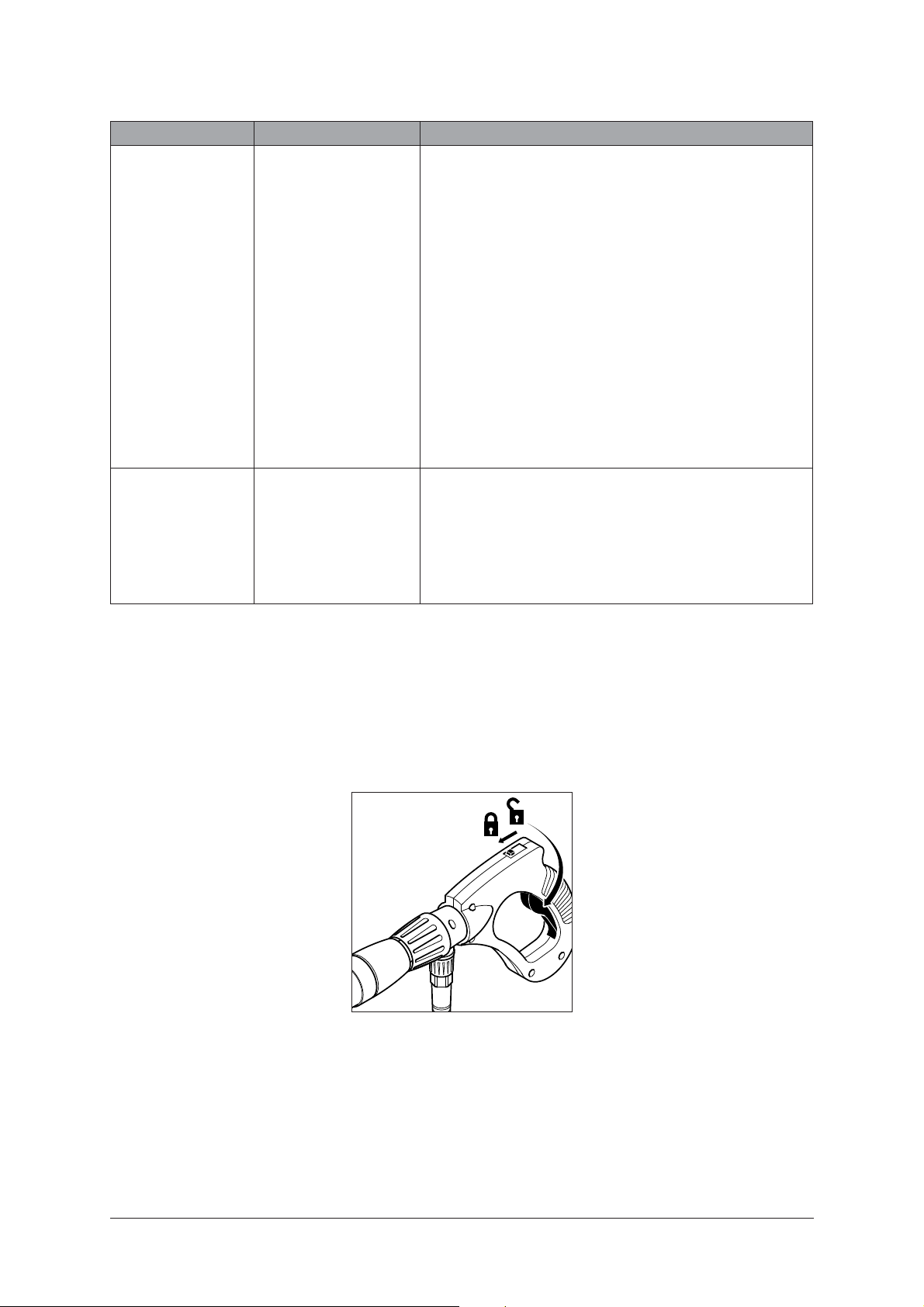

6 Na de arbeid

6.1 Toestel uitschakelen

6.2 Toevoerleidingen
losmaken

1. De waterkraan sluiten.

2. De waterslang van het toe­stel losmaken.

3. Om ongevallen te vermijden
dienen het netsnoer en de

1. De hoofdschakelaar uitscha­kelen, de schakelaar in de
positie “OFF”.

2. De waterkraan sluiten.

3. De spuitpistool activeren tot
het toestel drukloos is.

4. De veiligheidsgrendel aan de
spuitpistool inleggen.

hogedrukslang steeds zorg­vuldig opgerold te worden.

4. De sproeibuis en het toebe­horen in de houders leggen.

6.3 Bewaring
(vorstbestendige
opslag)

54

1. Het toestel in een droge,
vorstbestendige ruimte plaat­sen.

1)

Speciaal toebehoren voor de verschillende uitvoeringen

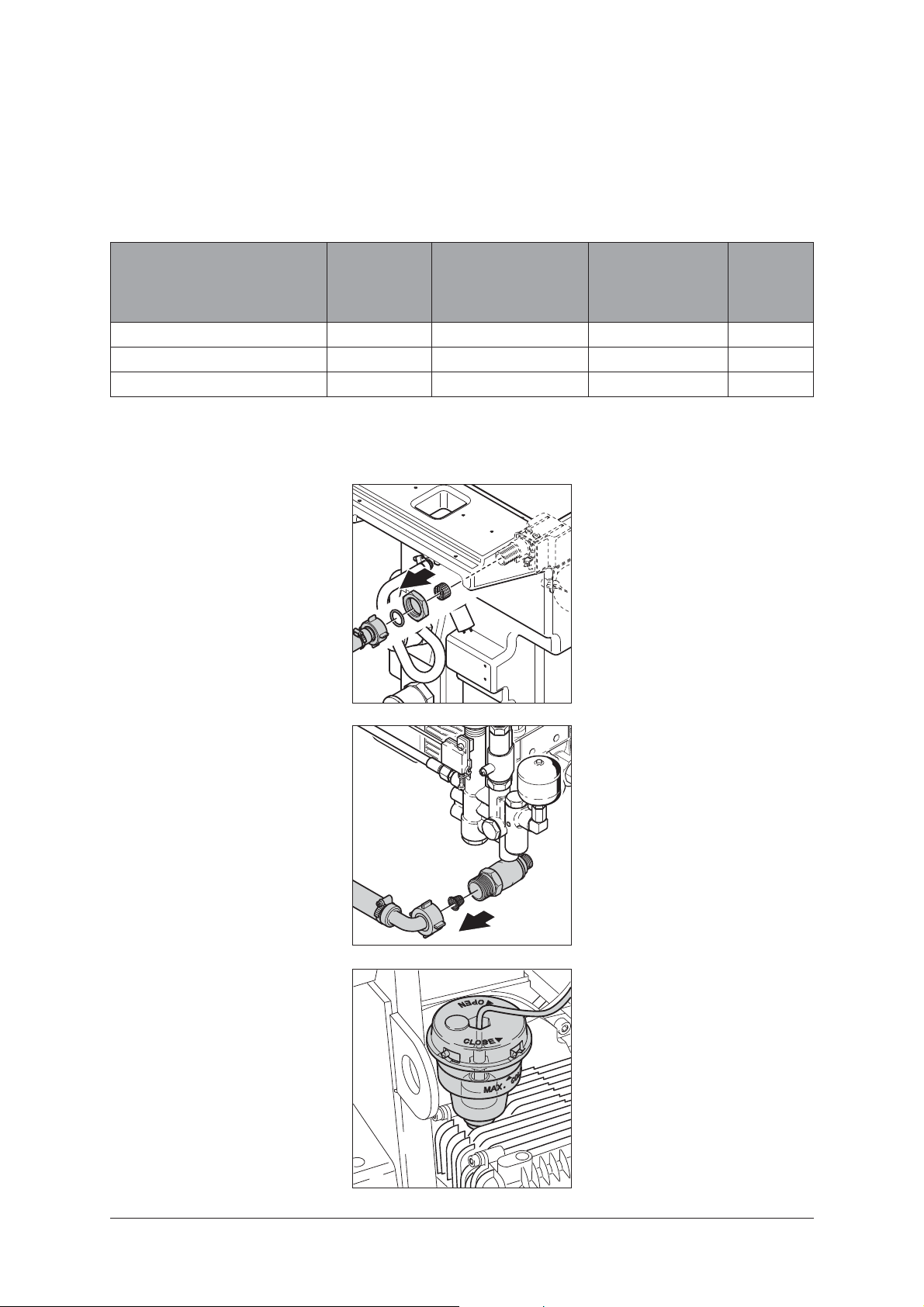

7 Onderhoud

7.1 Onderhoudsschema

NEPTUNE E

nederlands

7.2.1 Waterfilter reinigen

7.2.2 Pompoliecontrole

7.2.3 Pompolieverversing

7.2 Onder houds ­werkzaamheden

7.2.1 Waterfilter reinigen

Wekelijks



Na de eerste 50

bedrijfsuren



Alle 6 maanden

of alle 500

bedrijfsuren

In de watertoevoer zijn twee ze­ven gemonteerd die grotere vuil­partikelen tegenhouden, opdat
deze niet in de hogedrukpomp
geraken.

1. De koppeling afschroeven.

2. De filter met een werktuig
demonteren en reinigen.

Indien

nodig



7.2.2 Pompoliecontrole

3. De filter in de hogedrukpom­pingang reinigen.

1. De kleurschakering van de
pompolie controleren.

Bij grijze of witte kleurscha-

kering van de pompolie de
olie verversen zoals in hoofd­stuk 7.2.3 wordt beschreven.

2. Indien nodig de pompolie bij
koude machine bijvullen.

Oliesoort: Zie hoofdstuk 9.3

“Technische gegevens”.

1)

Speciaal toebehoren voor de verschillende uitvoeringen

55

NEPTUNE E

Hop

HOS

LEA

LLH
LLP

POL
S1C, S2C,

S10, S20

UPC

nederlands

7.2.3 Pompolieverversing

A

8 Eliminatie van storingen

8.1 Meldingen aan de display

Melding

aan de

display

Hop

HOS

LEA

LLH
LLP

POL
S1C, S2C,

S10, S20

UPC

> Motor oververhit • Hoofdschakelaar in positie “OFF”

> Boiler oververwamd Het toestel laten afkoelen. Indien de

> Lekkage • Hoofdschakelaar in de positie “OFF”

> Spuitpistool ondicht • Spuitpistool controleren
> Hogedrukslang,

hogedrukschroefverbinding of
buisleiding ondicht

> Reinigingsmiddeltank leeg • De reinigingsmiddeltank opvullen of

> Filter in de watertoevoer vuil • Filter reinigen (Zie hoofdstuk 7.2.1)
> Hogedrukpomp zuigt lucht • Ondichtheden elimineren
> Geen water in de boiler • Watertoevoer controleren

> Waterkraan gesloten of watertoevoer

te gering

> Pompoliestand te gering • Pompolie bijvullen (Zie hoofdstuk 7.2.2)

> Temperatursensor defect De Nilfisk-Alto-service informeren

> Microprocessor fout De Nilfisk-Alto-service informeren

Oorzaak Eliminatie

brengen, het toestel laten afkoelen

• Eventueel fase-uitval; elektrische
aansluiting laten controleren

fout vaak optreedt de Nilfisk-Alto­service contacteren, koudwaterbedrijf
mogelijk.

brengen, dan opnieuw starten.

• Schroefverbindingen vaster
aandraaien, hogedrukslang of
buisleiding vervangen

de doseerklep in de positie „OFF“
brengen.

• Eisen: Zie hoofdstuk 9.3 “Technische
gegevens”

Koudwaterbedrijf mogelijk

1. De olieaftapstop (A) aan de
onderzijde van het pomphuis
openen, de uitstromende olie
in een geschikt reservoir op­vangen en volgens de voor­schriften verwijderen.

2. De afdichting controleren en
de schroef opnieuw aanbren­gen.

3. Met olie vullen en de olievul­stop sluiten.

Oliesoort en oliehoeveelheid:

Zie hoofdstuk “9.3 Techni­sche gegevens”.

56

1)

Speciaal toebehoren voor de verschillende uitvoeringen

NEPTUNE E

8.2 Meldingen aan het bedieningspaneel

Melding aa n het

bedieningspaneel

Knippert

Knippert

Schijnt

Knippert

Schijnt

Schijnt

8.3 Nog meer storingen

Storing Oorzaak Eliminatie

Schijnt niet

Druk te laag > Hogedruksproeier

Reinigingsmiddelen
blijven uit

> Netstekker niet ingestoken • Stekker in het stopcontact steken

> Reinigingsmiddeltank leeg • De reinigingsmiddeltank opvullen of de

> Reinigingsmiddelreservoir

> Reinigingsmiddelreservoir

> Zuigklep aan de

>

Zie LLP

> De boiler verwarmt • normaal bedrijf

> De gekozen

watertemperatuur is bereikt

> Service-interval: Service in

20 uren noodzakelijk

> Service-interval afgelopen De Nilfisk-Alto-service

> Pompolie minimum • Pompolie bijvullen

versleten

leeg

dichtgeslibt

reinigingsmiddel­aanzuigslang vervuild

Oorzaak Eliminatie

•

Zie LLP

• normaal bedrijf

De Nilfisk-Alto-service
informeren

informeren

• Voldoende zekering controleren (Zie
hoofdstuk 9.3 Technische gegevens).

• Hogedruksproeier vervangen

doseerklep in de positie „OFF“ brengen.

• Reinigingsmiddelreservoir opvullen

• Reinigingsmiddelreservoir reinigen

• Zuigklep demonteren en reinigen

nederlands

9 Allerlei

9.1 Toestel ter recycling
afgeven

1)

Speciaal toebehoren voor de verschillende uitvoeringen

Het uitgediende toestel onmid­dellijk onbruikbaar maken.

1. De netstekker uittrekken en
de aansluitkabel doorknip­pen.

Gooi elektrische toestellen
nooit in het huisvuil!

Overeenkomstig de Europese
Richtlijn 2002/96/EG inzake
Elektrische en Elektronische
Uitgediende Toestellen moeten
uitgediende elektrische toestel­len separaat verzameld en voor
recycling ter beschikking gesteld
worden.
Neem bij vragen s.v.p. contact op
met uw gemeenteadministratie
of uw dichtsbijzijnde leverancier.

57

NEPTUNE E

nederlands

9.2 Garantie

Voor garantie en vrijwaring gel­den onze algemene handels-

het kader van technische ver­nieuwingen voorbehouden.

voorwaarden. Veranderingen in

9.3 Technische gegevens

NEPTUNE

E 12 E24

Spanning 400 V / 3~/ 50Hz EU EU
Zekering A 25 50
Elektrische aansluitwaarde kW 16 28
Verwarmingsvermogen kW 12 24
Werkdruk bar/MPa 150/15
Toegelaten Druk bar/MPa 250/25
Debiet (max) l/h 750
Debiet Q

IEC

Max. temperatuur °C 80
Max. toevoertemperatuur °C 70
Max. watertoevoerdruk bar/MPa 10/1
Afmetingen Afmetingen LxBxH mm 1150 x 702 x 987
Gewicht kg 131,5 134,5
Geluidsdrukniveau op 1m afstand

EN 60704-1
Geluidsvermogensniveau LW

A

Hand-arm-vibratie m/s² <2,5
Reactiekrachten N 36
Boiler l 74
Reinigingsmiddeltank l 35
Olievulhoeveelheid hogedrukpomp l 1,0
Ölsorte SAE 15W-40

l/h 720

dB(A) 70,4

dB(A) 85,4

9.4 EG-Verklaring van
overeenstemming

EG-Verklaring van overeenstemming

Produkt:

Type:

Beschrijving:

De constructie van het apparaat voldoet
aan de volgende van toepassing zijnde
voorschriften:

Toegepaste geharmoniseerde normen:

Toegepaste nationale normen en
technische specifi caties:

Dipl. Ing. Wolfgang Nieuwkamp
Keuringen en vergunningen Bellenberg, 18.04.2005

Hogedrukreiniger
NEPTUNE E

400 V 3~, 50 Hz, IP X5
EG-machinerichtlijn 98/37/EG

EG-laagspanningsrichtlijn 73/23/EEG
EG-richtlijn EMV 2004/108/EEG

EN 12100-1, EN 12100-2, EN 60335-2-79
EN 55014-1, EN 55014-2, EN 61000-3-2

DIN EN 60335-2-79

ALTO Deutschland GmbH
Guido-Oberdorfer-Straße 2-8
D-89287 Bel len berg

58

1)

Speciaal toebehoren voor de verschillende uitvoeringen
