NEPTUNE E Operating Instructions
301002408 - 2005-08-16
NEPTUNE E
1
2
3
4 5
6
7
8
9
psi
bar
301002352
Indhold
1 Vigtige sikkerhedshen-
visninger
2 Beskrivelse
NEPTUNE E
dansk
........................................................................................102
2.1 Anvendelsesformål ...........................................................104
2.2 Betjeningselementer .........................................................104
3 Før idriftsættelse
4 Betjening / drift
5 Anvendelsesområder
og arbejdsmetoder
6 Efter arbejdet
3.1 Transport/opstilling ...........................................................105
3.2 Aktivering af bremse .........................................................105
3.3 Påfyldning af rengøringsmiddel i beholderne ...................105
3.4 Tilslutning af højtryksslange .............................................105
3.5 Tilslutning af vandslangen ................................................106
3.6 Elektrisk ............................................................................106
3.7 Frost- beskyttelses middel opsamling ................................106
4.1 Tilslutning af lanser til spulehåndtag ................................106
4.2 Tænde for apparatet .........................................................107
4.3 Brug af rengøringsmidler ..................................................107
5.1 Generelle henvisninger ....................................................108
5.1.1 Lægge i blød .....................................................................108
5.1.2 Påføring af rengøringsmiddel og skum .............................108
5.1.3 Temperatur ......................................................................108
5.1.4 Mekanisk påvirkning .........................................................108
5.1.5 Stor vandmængde og højt tryk .........................................108
5.2 Typiske anvendelsesområder ...........................................109
5.2.1 Landbrug ..........................................................................109
5.2.2 Køretøjer ...........................................................................109
5.2.3 Byggevirksomhed og industri ...........................................110
6.1 Sluk for højtryksrenser ......................................................110
6.2 Afbrydelse forsyningsledningerne ....................................110
6.3 Opbevaring (frostsikker lagring) .......................................110
7 Service
8 Afhjælpning af fejl
9 Andet
1)
Specialtilbehør / modelvarianter
7.1 Serviceplan ......................................................................111
7.2 Servicearbejde .................................................................111
7.2.1 Rensning af vand filtre ......................................................111
7.2.2 Kontrol olie kvalitet ...........................................................111
7.2.3 Olieskift .............................................................................112
8.1 Visninger i displayet..........................................................112
8.2 Visning på betjeningspanelet ...........................................113
8.3 Yderligere fejl ...................................................................113
9.1 Gør maskinen klar til genbrug ..........................................113
9.2 Garantie ............................................................................114
9.3 Tekniske data ...................................................................114
9.4 EF-overensstemmelsesattest ...........................................114
101
NEPTUNE E
dansk
Mærkning af henvisninger
Inden De tager
højtryksrenseren i brug, bedes De ubetinget læse
denne driftsvej-
ledning igennem; opbevar den indenfor række­vidde.
De sikkerhedshenvis-
ninger, hvor mang-
lende overholdel-
se kan medføre
farer for perso­ner, er i denne manual mærket med dette symbol.
Dette symbol fin-
der De ved alle de
sikkerhedshen­visninger, hvor
delse kan medføre farer for apparatet og dets funktion.
manglende overhol-
ger for sikker drift.
De vedligeholdelses-
arbejder, som er
markeret med, bør altid kun udføres af
en tekniker fra Alto-
Service.
ger, som nemmer
arbejdet og sør-
1 Vigtige sikkerhedshenvisninger
Her står tips
og henvisnin-
For Deres egen sikkerhed
Højtryksrenseren må kun benyt­tes af personer, som er instrue­ret i dens håndtering og udtryk­keligt har fået pålagt betjeningen af den.
Til trods for den lette håndtering er apparatet ikke beregnet til at blive betjent af børn.
Generelt
Brugen af højtryksrenseren un­derligger de gældende nationale bestemmelser. Udover driftsvejledningen og de i brugerlandet gældende retsfor­pligtende bestemmelser til fore­byggelse af uheld skal også de anerkendte fagtekniske regler vedrørende sikkerhedsmæssigt og fagligt korrekt arbejde over­holdes.
Enhver arbejdsmåde, som sik­kerhedsmæssigt set er betæn­kelig, skal undlades.
Benyt kun rengøringsmidler, som er godkendt af Nilfisk-Alto.
Transport
Takket være de store hjul kan apparatet transporteres meget nemt. Til sikker transport i og på køre­tøjer anbefaler vi at spænde ap­paratet fast med tov på en sådan måde, at det ikke kan skride el­ler hælde og at slå bremsen til.
Når apparatet eller tilbehøret transporteres ved temperaturer omkring eller under 0° C, anbe­faler vi brug af frostbeskyttelses­middel som beskrevet i kapitel
6.
Før idriftsættelse
Inden idrifttagningen skal høj­tryksrenseren kontrolleres for,
om den er i forskriftsmæssig til­stand.
Nettilslutningsledningen skal regelmæssigt kontrolleres for beskadigelser hhv. tegn på ald­ring.
Tag altid kun højtryksrenseren i brug, hvis nettilslutningslednin­gen er i orden (ved beskadigelse er der fare for elektrisk stød!).
Kontroller højtryksrenserens no­minelle spænding, inden De til­slutter den til strømnettet. Forvis Dem om, at den spænding, som er angivet på typeskiltet, stem­mer overens med netspændin­gen på stedet.
Det anbefales, at strømtilførs­len til højtryksrenseren tilsluttes over en fejlstrømsbeskyttelses­afbryder. Denne afbryder strøm­tilførslen, hvis afledningsstrøm­men til jord i 30 ms overskrider 30 mA, eller også indeholder den en jordprøvestrømkreds.
102
1)
Specialtilbehør / modelvarianter
NEPTUNE E
Bemærk hertil de forskrifter og bestemmelser, som gælder for Dem. Inden hver idrifttagning skal højtryksrenserens dele kon­trolleres ved en visuel kontrol.
GIV AGT!
Højtryksstrålere kan være far­lige, hvis de misbruges. Strålen må ikke rettes mod personer, mod dyr, mod el-anlæg, som står under spænding, eller mod maskinen selv.
Ret ikke dysen mod Dem selv eller andre personer for at rense tøj eller sko.
Når maskinen er i brug, optræ­der der tilbagestødskræfter på sprøjteanordningen, ved et bøjet lanser desuden et drejemoment, hold derfor sprøjteanordningen fast med begge hænder.
Benyt ikke maskinen, når der opholder sig andre personer på arbejdsarealet, som ikke er iført beskyttelsestøj.
Det objekt, som skal renses, skal kontrolleres for, om der ved rensningen kan løsnes farlige stoffer fra dette, som så afgives til miljøet, f.eks. asbest, olie.
Sarte dele af gummi, stof o.l. må ikke renses med rundstrå­len. Hold under rengøringen en tilstrækkelig afstand mellem højtryksdysen og overfl aden for at undgå en beskadigelse af den overfl ade, som skal renses. Benyt ikke højtryksslangen til at trække maskinen med!
HENVISNING!
Det maksimalt tilladte arbejds­tryk og den maksimalt tilladte temperatur står trykt på højtryk­slangen.
Maskinen må ikke benyttes længere, hvis tilslutningsled­ningen eller højtryksslangen er beskadiget.
Sørg for tilstrækkelig luftcirkula­tion. Maskinen må ikke dækkes til eller benyttes i utilstrækkeligt ventilerede rum!
1)
Specialtilbehør / modelvarianter
Apparatet skal opbeva­res frostfrit!
Tag aldrig maskinen i brug uden vand. Vandmangel, selv i kort tid, medfører alvorlig beskadigelse af pumpemanchetterne.
Drift
Apparatet må kun tilsluttes di­rekte til en stikkontakt. Benyt ingen forlængerledning.
Nettilslutningsledningen må ikke beskadiges (f.eks. ved at blive kørt over, trukket i eller klemt inde).
Nettilslutningsledningen skal trækkes ud direkte ved stikket (ikke ved at trække eller rive i tilslutningsledningen).
Det elektriske system
GIV AGT! El-apparater må aldrig sprøj­tes af med vand: Fare for per­soner, fare for kortslutning.
Apparatet må kun tilsluttes til en fagligt korrekt udført instal­lation.
Opstart af maskinen bevirker et kortvarigt spændingsfald. Ved netimpedanser på mindre end 0,15 Ω skal man ikke regne med forstyrrelser i drift.
Vedligeholdelse og reparation
GIV AGT! Inden højtryksrenseren ren­ses og vedligeholdes, skal man altid trække stikket ud af stikkontakten.
Udfør kun sådanne vedligehol­delsesarbejder, som er beskrevet i driftsvejledningen. Benyt ude­lukkende originale reservedele. Foretag ingen tekniske ændrin­ger af højtryksrenseren.
GIV AGT!
Højtrykslanger, fi ttings og sam­linger er vigtige for apparatets sikkerhed. Benyt kun højtryks­komponenter, som er godkendte af fabrikanten!
Strømledningen må ikke afvige fra den type, der er angivet af fa­brikanten og den må kun udskif­tes af en autoriseret elektriker.
Ved yderligere vedligeholdelses­eller reparationsarbejder skal De henvende Dem til Wap-service­værkstedet eller et autoriseret fagværksted!
Prøve
Maskinen opfylder kravene i ”Richtlinien für Flüssigkeitsstrah­ler” (direktiver for væskestrålere). Højtryksrenseren skal ifølge disse direktiver og i henhold til ”UVV - Arbeiten mit Flüssigkeit­sstrahlern (VBG 87)” (forskrift til forebyggelse af uheld - arbejder med væskestrålere) efter behov, dog mindst én gang om året, af en fagkyndig person kontrolleres for, om den er driftssikker.
Beskyttelsesmodstanden, iso­lationsmodstanden og bortled­ningsstrømmen skal måles på elektriske apparater efter hver istandsættelse eller ændring. Desuden skal der gennemføres en visuel kontrol af tilslutnings­ledningen, en spændings- og strømmåling og en funktionsaf­prøvning. Som fagkyndige står vore serviceværksteds-teknikere til rådighed for Dem.
De fuldstændige ”UVV - Arbeiten mit Flüssigkeitsstrahlern” kan fås over Carl Heymanns-Verlag KG, Luxemburger Straße 449, D-50939 Køln, eller fra den an­svarlige brancheforening.
103
dansk
NEPTUNE E
dansk
De trykførende dele af denne høj­tryksrenser er fremstillet korrekt i henhold til § 9 fra forordningen om trykbeholdere; de har med godt resultat været underlagt en trykprøve.
Sikkerhedsindretning
Sikkerhedsventil: Når sikkerhedsindretningen rea­gerer, vil uacceptabelt højt tryk blive ført tilbage til sugepumpen uden resttryk via en bypassled­ning.
2 Beskrivelse
Sikkerheds-temperaturbegræn­ser: Ved overskridelse af den maksi­malt tilladte temperatur i kedelen bliver varmeanlægget slukket fuldstændigt.
Overvågning af påfyldningsni­veauet i kedelen: Apparatet bliver slukket, når vandstanden i kedelen falder under et vist niveau. Kedelen beskyttes imod overopvarm­ning. Pumpen beskyttes imod vandmangel.
Sikkerhedsindretningerne er blevet indstillet og plomberet på fabrikken og deres indstillinger må ikke ændres.
2.1 Anvendelsesformål
2.2 Betjeningselementer
Billeder kan ses på udtrækssider forrest i denne driftsvejledning.
Denne højtryksrenser er blevet udviklet specielt til professionel brug indenfor
– Landbrug – Producerende virksomhed – Logistik – Rensning af køretøjer – Offentlige institutioner – Rengøringsvirksomheder – Byggefi rmaer – Fødevareindustrien osv.
1 Spulehåndtag 2 Holder til lanser 3 Betjeningspanel 4 Påfyldningsniveauindikator
rensemiddelbeholder
5 Påfyldningsstuds til
rengøringsmiddel A 6 Låseanordning - kabinet 7 Låseanordning - dør 8 Højtryks-slangetilslutning 9 Hovedafbryder 10 Display
(temperatur / feil - koder) 11 Temperaturregulator 12 Kedelvarmeanlæg i drift
Kapitel 5 beskriver brug af en højtryksrenser for forskellige rengøringsopgaver.
Apparatet må kun benyttes på den måde, som er beskrevet i denne driftsvejledning. Uhen­sigtsmæssig brug kan beskadige enten apparatet eller den over­fl ade, som skal renses eller der kan opstå alvorlig personskade.
13
Arbejdstemperatur nået
14 Servicering gennem Alto-
Service påkrævet 15 Fyld pumpeolie på 16 Dosering af
rengøringsmiddel 17 Manometer 18 Indikator for maskine klar til
drift 19 Kørehjul med bremse 20 Vandtilslutning 21 Beholder til
rengøringsmiddel B 22 Håndtag til åbning af låget
1)
104
1)
Specialtilbehør / modelvarianter
3 Før idriftsættelse
NEPTUNE E
dansk
3.1 Transport/opstilling
3.2 Aktivering af bremse
1. Den mest sikre måde for at løfte maskinen er brug af en gaffeltruck. Pilene på billedet viser de mest egnede steder, hvor gaflen kan køres ind.
2. Det er også muligt at løfte maskinen fra pallen med hånden. På grund af vægten skal dette arbejde dog gen­nemføres af mindst tre per­soner.
GIV AGT! Løft ikke maskinen i kunststof­tankene, fordi disse kan løsne sig fra rammen. De bedste punkter for at tage fat i maskinen er – ved håndtaget – ved rammen, mellem forhju-
lene og styrerullerne.
1. Inden den første ibrugtagning skal apparatet kontrolleres grundigt for mangler og be­skadigelser og konstaterede skader skal omgående med­deles til Deres Alto-forhand­ler.
2. Apparatet må kun tages i drift i fejlfri tilstand.
3. Slå bremsen til.
3.3 Påfyldning af rengøringsmiddel i beholderne
3.4 Tilslutning af højtryksslange
AB
1. Rengøringsmiddelbeholderne (A) og (B) fyldes med Alto­rengøringsmiddel.
Påfyldningsmængder se kapi-
3 0 1 0 0 2 3 5 2
tel 9.3 tekniske data.

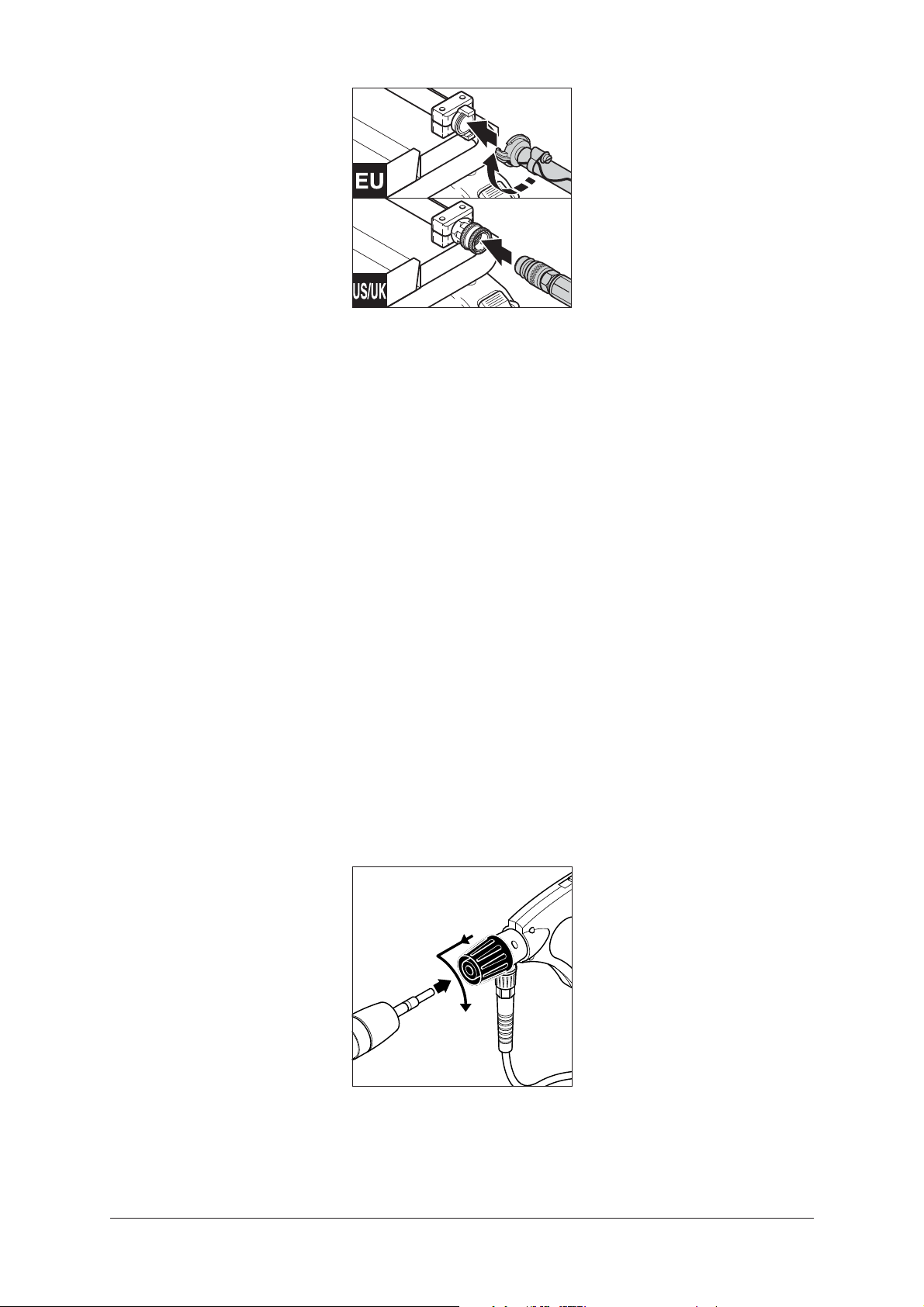

1. Højtrykslangen tilsluttes til højtryktilslutningen med hur­tigkoblingen.
1)
Specialtilbehør / modelvarianter
105
NEPTUNE E
A
B
C
dansk
3.5 Tilslutning af vandslangen
HENVISNING! Krævet vandmængde og vandtryk se kapitel 9.3. Tekniske data Ved dårlig vandkvalitet (med grums osv.) anbefaler vi at montere et vand­fi lter i forsyningsledningen.
3.6 Elektrisk GIV AGT!
Brug af en vævforstærket vandslan­ge med en nominel vidde på mindst 3/4" (19 mm) anbefales.
Apparatet må kun tilsluttes til en forskriftsmæssig el-installation.
1. Den vedlagte slangetud mon­teres på vandslangen.
2. Vandslangen skal kort skylles med vand før tilslutning til ap­paratet, så sand og snavs ikke kan komme ind i apparatet.
3. Vandslangen tilsluttes til vand­forsyningen med hurtigkoblin­gen.
4. Vandhanen åbnes.
1. Overhold sikkerhedshenvis­ningerne i kapitel 1!
2. Sæt apparatets stik i stikkon­takten.
3.7 Frost- beskyttelses ­middel opsamling
Apparatets ledningssystem er fyldt med frostbeskyttelsesmid­del. Væsken, som først slipper
4 Betjening / drift
4.1 Tilslutning af lanser til spulehåndtag
ud (ca. 3 l) skal samles i et kar til genbrug.
1. Håndtaget af den blå hurtig­kobling (A) på spulehåndtaget trækkes frem og låses fast med en venstredrejning.
2. Lanserens nippel ( C) sættes ind i hurtigkoblingen og det blå hurtigkoblingshåndtag drejes mod højre (B).
HENVISNING!
Nippelen skal altid renses for even­tuelt snavs, før lanser forbindes med spulehåndtaget.
106
3. Lanser (eller andet tilbehør) trækkes frem for at sikre, at det er fast forbundet med spulehåndtaget.
1)
Specialtilbehør / modelvarianter
NEPTUNE E
0
I
M
60
4.2 Tænde for apparatet
Automatisk temperaturstyring
Den elektronisk styrede blandeven­til regulerer den på forhånd valgte arbejdstemperatur, så længe der er tilstrækkelig meget varmt vand i kedelen. Når vandet i kedelen ikke længere er varm nok, underskrides den valgte arbejdstemperatur og
displayet slukkes.
1. Vent, indtil kedelen har varmet vandet op igen (displayet
blinker under opvarmningspro­ceduren).
eller:
2. De kan arbejde videre med en temperatur, som er lavere end den indstillede arbejdstempera­tur.
Ved kontinuerligt arbejde indstiller temperaturen sig til følgende vær-
B
A
60
dier:
NEPTUNE Arbejdstem-
E 12 34°C
E 24 46°C
De nævnte værdier refererer til en vandtilledningstemperatur på 12°C. Når der tilføres varmere vand (tilladt op til maks. 70°C), opnås højere værdier.
peratur
1. Hovedafbryderen sættes i position
Styrekredsløbet gennemfører en selvtest. I displayet vises i ca. 1 sekund
„---“. lyser.
Koldvandsdrift:
2. Drej knappen for vandtempe­raturen (A) helt mod venstre til anslaget.
3. Sæt hovedafbryderen (B) i position .
Varmtvandsdrift:
2. Indstil vandtemperaturen med drejeknappen (A).
Under opvarmningsprocedu-
ren blinker displayet . Når den indstillede vandtempe­ratur er nået, lyser displayet
3. Sæt hovedafbryderen (B) i position .
4. Frigiv sprøjtepistolen og be­tjen den.
5. Sikringsspærren skal også lægges i ved korte arbejds­pauser.
.
op.
dansk
HENVISNING!
20 sekunder efter lukning af spule­håndtaget slukker apparatet auto­matisk. Apparatet kan sættes i gang igen ved at betjene spulehåndtaget.
4.3 Brug af rengøringsmidler
3 0 1 0 0 2 3 5 2
3%
5%
1%1%
3%
5%
ca. ca.
A
B
GIV AGT! Rengøringsmidler må ikke tørre ind! Overfladen, som skal renses, kan el­lers blive beskadi­get!
Procentværdierne i afbildningen er kun omtrentlige oplysninger. Til specielle formål (f. eks. desinfek­tion) skal den indsugede mængde af rengøringsmiddel bestemmes ved at måle den. Apparatets vand-
1. Indstil den ønskede koncen­tration af rengøringsmiddelet (A) og (B) på doseringsventi­len.
2. Den genstand, som skal ren­ses, sprayes.
3. Lad rengøringsmiddelet virke alt efter forureningsgraden. Skyl herefter af med højtryks­tråle.
transportkapacitet er oplyst i kapitel
9.3, tekniske data.
1)
Specialtilbehør / modelvarianter
107
NEPTUNE E
dansk
5 Anvendelsesområder og
arbejdsmetoder
5.1 Generelle henvisninger
5.1.1 Lægge i blød
5.1.2 Påføring af rengøringsmiddel og skum
5.1.3 Temperatur
Effektiv højtryksrengøring opnås ved at overholde nogle få retnings­linier, kombineret med Deres egne erfaringer indenfor specielle om­råder. Ved korrekt anvendelse kan tilbehør og rengøringsmidler øge rensevirkningen. Her finder De nogle grundlæggende henvisninger.
Indtørrede og tykke snavslag kan løsnes eller blødgøres ved at disse lægges i blød i nogen tid. En ideel fremgangsmåde især indenfor landbruget - f. eks. i svinestalde. Den bedste virkning opnås ved brug af skumrensere og alkaliske rengøringsmidler. Overfladen sprøjtes med opløst rengøringsmiddel, som så skal virke i 30 minutter. Deref­ter kan der renses langt hurtigere med højtrykstrålen.
Rengøringsmiddel og skum skal sprøjtes på den tørre overflade, så­ledes at rengøringsmidlet uden ekstra fortynding kan komme i kon­takt med snavset. På lodrette flader arbejdes nedefra og opefter for at forhindre slirer, når rengøringsmidlet løber ned. Lad det virke i nogen tid, før der renses med højtryksrenseren. Rengøringsmidlet må ikke tørre ind.
Renseeffekten øges ved højere temperaturer. Især fedt og olie kan løsnes nemmere og hurtigere. Proteiner kan bedst løsnes ved tem­peraturer omkring 60°C, olie og fedt bedst ved 70° til 90°.
5.1.4 Mekanisk påvirkning
5.1.5 Stor vandmængde og højt tryk
Til at løsne kraftige snavslag kræves der en ekstra mekanisk påvirk­ning. Specielle lanser og (roterende) vaskebørster giver den bedste virkning for at løsne snavslaget.
Højt tryk er ikke altid den bedste løsning. Højt tryk kan beskadige overflader. Rengøringseffekten afhænger ligeledes af vandmæng­den. Et tryk på 100 bar er tilstrækkeligt til rensning af køretøjer (i for­bindelse med varmt vand). Større vandmængder muliggør skylning og transport af det løsnede snavs.
108
1)
Specialtilbehør / modelvarianter
NEPTUNE E
5.2 Typiske anvendelsesområder
5.2.1 Landbrug
Anvendelse Tilbehør Metode
Stalde Svinestald
Rensning af vægge, gulve, interiør
Skuminjektor Skumlanse Strømledningen vikles op som vist på billedet. Floor Cleaner
1. Lægge i blød - påfør skum på alle overflader (nedefra og opefter) og lad det virke i 30 minutter.
2. Fjern snavs med højtryk og om nødvendigt med pas­sende tilbehør. På lodrette flader arbejdes der igen nedefra og opefter.
3. Til transport af større mængder snavs skal der sør­ges for størst mulig vandmængde.
Desinfektion
Rengøringsmidler Universal Alkafoam
4. For at garantere hygiejnen må der benyttes anbe­falede desinfektionsmidler. Desinfektionsmiddel må kun påføres efter at snavset er blevet fjernet fuld­stændigt.
Desinfektion DES 3000
Vognpark Traktor, plov osv.
Standard lanse Rengøringsmiddel­injektor Powerspeed lanse Bøjet lanse og underbundsvasker Børster
1. Påfør rengøringsmiddel på overfladen for at løsne snavset. Arbejd nedefra og opefter.
2. Skyl med højtrykstråle. Arbejd igen nedefra og op­efter. Benyt tilbehør for at rense steder, som er van­skeligt tilgængelige.
3. Rens følsomme dele som motorer og gummi med lavere tryk for at undgå beskadigelser.
dansk
5.2.2 Køretøjer
Anvendelse Tilbehør Metode
Køretøjs-oveflader Standard lanse
Rengøringsmiddel­injektor Bøjet lanse og underbundsvasker vasker Børster
1. Påfør rengøringsmiddel på overfladen for at løsne snavset. Arbejd nedefra og opefter. Sprøjt først f. eks. med Aliosil for at fjerne insektrester, skyl så med lavt tryk og rens hele køretøjet under tilsætning af rengø­ringsmidler. Lad rengøringsmidlet virke i ca. 5 minut­ter. Metaloverflader kan renses med RimTop.
2. Skyl med højtrykstråle. Arbejd igen nedefra og opefter. Benyt tilbehør for at rense steder, som er
Rengøringsmidler Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop
vanskeligt tilgængelige. Brug børster. Korte lanser benyttes til rensning af motorer og hjulkasser. Benyt bøjede lanser eller underbundsvasker.
3. Rens følsomme dele som motorer og gummi med lavere tryk for at undgå beskadigelser.
4. Pæfør flydende voks med højtryksrenseren for at modvirke hurtig snavsdannelse.
1)
Specialtilbehør / modelvarianter
109
NEPTUNE E
0
I
M
dansk
5.2.3 Byggevirksomhed og industri
Anvendelse Tilbehør Metode
Overflader
Metalliske ting
Skuminjektor Standard lanse Bøjet lanse Tankrensehoved
1. Påfør et tykt lag skum på den tørre overflade. På lod­rette flader arbejdes der igen nedefra og opefter. Lad skummet virke i ca.30 minutter for at opnå den bedst mulige effekt.
2. Skyl med højtrykstråle. Brug tilsvarende tilbehør.
Rengøringsmidler Intensive J25 Multi Combi Aktive Alkafoam
Brug højt tryk for at løsne snavset. Brug lavt tryk og en stor vandmængde for at transportere snavset bort.
3. Desinfektionsmiddel må kun påføres efter at snavset er blevet fjernet fuldstændigt.
Stærke forureninger, f. eks. i slagtehuse, kan transporte­Desinfektion DES 3000
res bort med store vandmængder.
Tankrensehoveder benyttes til rensning af fade, baljer,
blandetanks osv. Tankrensehoveder drives hydraulisk
eller elektrisk og muliggør en automatisk rensing uden
permanent observation. Tankrensehoveder drives hy-
draulisk eller elektrisk og muliggør en automatisk ren-
sing uden permanent observation.
Rustne, beskadigede overflader før behandlingen
Vådstråleindretning 1. Vådstråleindretningen forbindes med højtryksrense-
ren og sugeslangen sættes ind i sandbeholderen.
2. Bær sikkerhedsbriller og sikkerhedsdragt under ar­bejdet.
3. Med sand/vand-blandingen kan rust og lak fjernes.
Dette er kun nogle eksempler på anvendelsen. Enhver rengøringsopgave er anderledes. Kontakt Deres Alto-forhandler for at få den bedste løsning for Deres rengøringsopgave.
6 Efter arbejdet
6.1 Sluk for højtryksrenser
6.2 Afbrydelse forsyningsledningerne
1. Luk for vandhanen.
2. Vandslangen løsnes fra ap­paratet.
3. Tilslutningsledningen og høj­trykslangen skal altid rulles
6.3 Opbevaring (frostsikker lagring)
1. Sluk for hovedafbryderen,
omskifter i position „OFF“.
2. Luk for vandhanen.
3. Spulehåndtaget betjenes, indtil maskinen ikke længere står under tryk.
4. Sikringsskyderen lægges i.
op omhyggeligt for at undgå uheld.
4. Sprøjterør og tilbehør lægges ind i holderne.
1. Apparatet opbevares i et tørt, frostsikkert lokale.
110
1)
Specialtilbehør / modelvarianter
7 Service
7.1 Serviceplan
NEPTUNE E
dansk
7.2.1 Rensning af vand filtre
7.2.2 Kontrol olie kvalitet
7.2.3 Olieskift
7.2 Servicearbejde
7.2.1 Rensning af vand filtre
Ugentlig
Efter de første
50. driftstimer
Hver 6. måned
eller alle 500
driftstimer

I vandtilløbet er der monteret to sier, som holder større snavs­partikler tilbage for at de ikke kommer ind i højtrykspumpen.
1. Koblingen skrues af.
2. Sien tages ud med et værktøj og renses.
Efter
behov
3. Rens sien i højtrykspumopens indgang.
7.2.2 Kontrol olie kvalitet 1. Kontrollér pumpeoliens farve-
tone.
Skift olie som beskrevet i
kapitel 7.2.3, når olien har en grå eller hvid farvetone.
2. Påtyld ny olie hvis nødv­endigt.
Oliesort er oplyst i kapitel ‚9.3
Tekniske data‘.
1)
Specialtilbehør / modelvarianter
111
NEPTUNE E
Hop
HOS
LEA
LLH LLP
POL
S1C, S2C, S10, S20
UPC
dansk
7.2.3 Olieskift
8 Afhjælpning af fejl
A
1. Åbn olieudslipskruen (1) på pumpehusets underside. Olien skal samles i en egnet beholder og bortskaffes på forskriftsmæssig måde.
2. Kontrollér tætningen og sæt atter skruen i.
3. Fyld olie på og luk proppen.
Oliesort og oliemængde er
oplyst i kapitel ‚9.3 Tekniske data‘.
8.1 Visninger i displayet
Visning
i displayet
Hop
HOS
LEA
LLH LLP
POL
S1C, S2C, S10, S20
UPC
> Motor for varm Sæt hovedafbryderen til position
> Kedel for varm Lad apparatet køle af; optræder
> Lækage Sæt hovedafbryderen til position
> Spulehåndtag utæt Kontrollér spulehåndtaget > Højtrykslange, højtrykforskruning eller
rørledning utæt
> Rengøringsmiddel-beholder tom Fyld rengørings-middel-tanken
> Filter i vandtilførslen er snavset Rens filteret (se kapitel 7.2.1). > Højtrykspumpen suger luft ind Få utætheder fjernet > Intet vand i kedelen Kontrollér vandtilløbet
> Vandhane lukket eller vandtilførsel for
ringe
> Pumpens olieniveau er for lav Fyld pumpeolie på (se kapitel
> Temperatursensor er defekt Tilkald Alto Service
> Fejl i microprocessoren Tilkald Alto Service
Årsag Afhjælpning
„OFF“, lad apparatet køle af
Eventuelt fasesvigt; kontrollér den elektriske tilslutning
fejlen flere gange, skal Nilfisk-Alto­Service tilkaldes, koldvandsdrift mulig
„OFF“, start så op igen.
Spænd forskruninger, udkift højtrykslange eller rørledning.
eller sæt doserings-ventilen til positionen „OFF“
Krav se kapitel 9.3 tekniske data Drift med koldt vand mulig
7.2.2)
Drift med koldt vand mulig.
112
1)
Specialtilbehør / modelvarianter
NEPTUNE E
8.2 Visning på betjeningspanelet
Visning på betjeningspanelet Årsag Årsag
blinker
blinker
lyser
blinker
lyser
lyser
>
se LLP
> Kedelen varmer op Normal drift
> den valgte vandtemperatur er
nået
> Service-interval: service skal
gennemføres om 20 timer
> Service-interval udløbet
>
Pumpeolie
minimum
se LLP
Normal drift
Tilkald Alto Service
Tilkald Alto Service
Fyld pumpeolie på
8.3 Yderligere fejl
Fejl Årsag Afhjælpning
Lyser ikke op
Tryk for lavt > Højtryksdysen er slidt Udskift højtryksdysen
> Stikket er ikke sat i stikkontak-
ten
> Rengøringsmiddel-beholder
tom
Sæt apparatets stik i stikkontakten
Kontrollér, om sikringen har den rigtige værdi (se kapitel 9.3 tekniske data)
Fyld rengørings-middel-tanken eller sæt doserings-ventilen til positionen „OFF“
Rengøringsmiddel kommer ikke
> Rensemiddelbeholderen er
tom
> Rengøringsmiddelbeholder er
fyldt med slam
> Sugeventil på indsugningsslan-
gen for rengøringsmiddel er snavset
Fyld rensemiddelbeholderen
Rens rengøringsmiddelbeholderen
Byg sugeventilen ud og rens den
dansk
9 Øvrigt
9.1 Gør maskinen klar til genbrug
1)
Specialtilbehør / modelvarianter
Det udtjente apparat skal gøres ubrugelig med det samme.
1. Tag netstikket ud og klip led­ningen over.
Elektriske apparater må ikke bortskaffes sammen med almin­deligt husholdningsaffald!
I henhold til det europæiske direktiv 2002/96/EF vedrørende elektriske og elektroniske ap­parater skal gamle elektriske apparater indsamles særskilt og tilføres en miljøvenlig form for genbrug.
I tilfælde af, at De har spørgs­mål, bedes De henvende Dem til kommunekontoret eller Deres nærmeste forhandler.
113
NEPTUNE E
dansk
9.2 Garantie
Med hensyn til garanti gælder vore generelle salgs- og leve-
Ændringer i medfør af tekniske videreudviklinger forbeholdes.
ringsbetingelser.
9.3 Tekniske data
NEPTUNE
E 12 E24
Spænding 400 V / 3~/ 50Hz EU EU Sikring A 25 50 Elektrisk tilslutningsværdi kW 16 28 Varmeeffekt kW 12 24 Arbejdstryk bar/MPa 150/15 Tilladt tryk bar/MPa 250/25 Volumenstrøm (maks.) l/h 750 Volumenstrøm Q
IEC
Tilladt temperatur °C 80 Maks. tilløbstemperatur °C 70 Vandtryk (maks.) bar/MPa 10/1 Dimensioner LxBxH mm 1150 x 702 x 987 Vægt kg 131,5 134,5 Lydtryksniveau i 1 m afstand EN
60704-1 Lydeffektniveau LW
A
Hånd-arm-vibration m/s² <2,5 Rekylkræfter N 36 Kedel l 74 Rengøringsmiddeltank l 35 Olieåfyldningsmængde pumpe l 1,0 Oliesort SAE 15W-40
l/h 720
dB(A) 70,4
dB(A) 85,4
9.4 EF­ overensstemmelsesattest
EF-overensstemmelseserklæring
Produkt: Type:
Beskrivelse: Konstruktionen af dette
apparat opfylder følgende gældende bestemmelser:
Anvendte harmoniserede standarder:
Anvendte tyske standarder og tekniske specifi kationer:
Dipl. Ing. Wolfgang Nieuwkamp Afprøvninger og godkendelser Bellenberg, 18.04.2005
Højtryksrenser NEPTUNE
400 V 3~, 50 Hz, IP X5 EF-maskindirektiv 98/37/EG
EF-lavspændingsdirektiv 73/23/EEG EF-dir. vedr. elektro-magnetisk fordragelighed 2004/108/EEG
EN 12100-1, EN 12100-2, EN 60335-2-79 EN 55014-1, EN 55014-2, EN 61000-3-2
DIN EN 60335-2-79
ALTO Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bel len berg
114
1)
Specialtilbehør / modelvarianter
Loading...
