Obsah
1 Důležité bezpečnostní
pokyny
NEPTUNE E
český
................................................................................. 172
2 Popis
3 Před uvedením do
provozu
4 Obsluha / Provoz
5 Oblasti použití a pracovní
metody
2.1 Účel použití stroje ...........................................................174
2.2 Ovládací prvky ...............................................................174
3.1 Přeprava/ustavení ......................................................... 175
3.2 Aktivace brzdy .............................................................. 175
3.3 Naplnění nádrží na čistící prostředek ................................ 175
3.4 Připojení vysokotlaké hadice ........................................... 175
3.5 Připojení vodovodní hadice ..............................................176
3.6 Elektrická přípojka ..........................................................176
3.7 Zachycení nemrznoucí směsi ...........................................176
4.1 Připojení trubkovitého stříkacího nástavce ke stříkací pistoli ...176
4.2 Zapojení přístroje .......................................................... 177
4.3 Použití čistících prostředků.............................................. 177
5.1 Obecné pokyny ............................................................ 178
5.1.1 Namáčení ................................................................... 178
5.1.2 Nanášení čistících prostředků a pěny ................................ 178
5.1.3 Teplota ........................................................................ 178
5.1.4 Mechanické působení ................................................... 178
5.1.5 Velký výkon vody a vysoký tlak ......................................... 178
5.2 Typické aplikace ........................................................... 179
5.2.1 Zemědělství .................................................................. 179
5.2.2 Vozidla ........................................................................ 179
5.2.3 Stavebnictví a průmysl .................................................... 180
6 Po ukončení práce
7 Údržba
8 Odstraňování poruch
9 Ostatní
1)
Speciální příslušenství / varianty modelu
6.1 Vypnutí přístroje ............................................................ 180
6.2 Odpojení přívodních vedení ............................................. 180
6.3 Uschování (skladování se zajištěním proti mrazu) ................. 180
7.1 Harmonogram údržby .................................................... 181
7.2 Údržbářské práce .......................................................... 181
7.2.1 Vyčištění vodního filtru .................................................... 181
7.2.2 Kontrola oleje v čerpadle ................................................ 181
7.2.3 Výměna oleje v čerpadle ............................................... 182
8.1 Indikace na displeji ........................................................ 182
8.2 Indikace na ovládacím poli .............................................. 183
8.3 Další závady a poruchy ................................................... 183
9.1 Odevzdání spotřebiče k recyklaci ..................................... 183
9.2 Záruka ......................................................................... 184
9.3 Technické údaje ............................................................ 184
9.4 Prohlášení o shodě s předpisy ES .................................... 184
171
NEPTUNE E
český
Grafické znázornění pokynů a
upozornění
Předtím než uvedete
vysokotlaký čistič
do provozu, pročtěte si bezpodmíneč-
ně přiložený provoz-
ní návod a mějte jej
vždy při ruce pro pozdější dobu.
Bezpečnostní poky-
ny obsažené v této
příručce, jejichž
nedodržení může
mít za následek
ohrožení zdraví osob, jsou zvýrazněné tímto symbolem.
Tento symbol najdete
u takových pokynů a
upozornění týkajících
se bezpečnosti, při
jejichž nedodržení může
dojít ke vzniku nebezpečí
poškození přístroje a narušení jeho
funkčnosti.
Na takvém místě jsou uvede-
né rady nebo
pokyny pro usnadnění práce s přístrojem a zajištění
bezpečného provozu.
1 Důležitá bezpečnostní upozornění
Do provozu uvádějte pouze vysokotlaký čistič, jehož síťové přívodní
vedení je bezvadné
(při poškození hrozí nebezpečí úrazu elektrickým proudem).
Přezkoušejte jmenovité napětí na
vysokotlakém čističi před připojením
na síť. Přesvědčte se, zda napětí
udané na typovém štítku souhlasí s
místním síťovým napětím.
Proudové napájení vysokotlakého
čističe připojte k instalaci vybavené
automatickým spínačem v obvodu
diferenciální ochrany. Tento přeruší
přívod proudu buď v případě, že
svodový proud směřující k zemi překročí po dobu 30 ms 30 mA, nebo
bude obsahovat kontrolní proudový
obvod uzemnění.
Dodržujte všechny pro Vás platné
zákonné předpisy a ustanovení.
Před každým uvedením do provozu
je nutno prohlédnout a zkontrolovat
všechny důležité součásti vysokotlakého čističe.
POZOR!
Při zneužití může být proud
Pro Vaši bezpečnost
Vysokotlaký čistič smí používat jen
osoby, které které jsou s manipulací seznámeny a obsluhou výslovně
pověřeny.
I přes jednoduchou manipulaci nepatří přístroj do dětských
rukou.
Všeobecně
Provozování vysavače podléhá platným místním ustanovením.
Vedle provozního návodu a platných
závazných pravidel pro ochranu
před úrazy v uživatelské zemi je
nutno dodržovat rovněž uznaná
odborně-technická pravidla pro
bezpečnou a odborně prováděnou
práci.
Každá práce, která z hlediska bezpečnosti vyvolává pochybnosti, je
zakázána.
Používejte pouze čisticí prostředky
schválené firmou Nilfisk-Alto.
Přeprava
Přístroj je vybavený velkými pojezdovými kolečky, díky kterým je
možno jej snadno přepravovat.
Pro zajištění bezpečné přepravy ve
vozidlech a na nich doporučujeme
přístroj zafixovat pásy tak, aby bylo
eliminováno jeho případné posunutí
nebo naklopení, a současně aktivovat brzdu.
Jestliže budete přístroj a příslušenství přepravovat za teploty okolo
nebo pod 0°C, doporučujeme
použít nemrznoucí směs jak je
popsáno v kapitole 6.
Před uvedením do provozu
Před uvedením vysokotlakého čističe do provozu zkontrolujte, zda jeho
stav odpovídá předpisům.
Síťový přívodní kabel pravidelně
kontrolujte, zda nejeví známky
poškození, popř. stárnutí.
172
1)
Speciální příslušenství / varianty modelu
NEPTUNE E
média vystupující z vysokotlaké
trysky nebezpečný. Proudem se
nesmí mířit na osoby, zvířata,
zařízení pod napětím ani na
přístroj samotný.
Noste ochranný oděv a ochranné brýle.
Trysku nesměrujte na sebe ani na
jiné osoby za účelem čistění oděvů
nebo obuvi.
Nebezpečí poranění!
Protože při provozu stroje vznikají
na stříkacím zařízení zpětné rázy,
u zahnuté rozprašovací trubky
současně ještě krouticí moment,
držte stříkací zařízení pevně v obou
rukou.
Stroj nepoužívejte, nacházejí-li
se na pracovní ploše osoby bez
ochranného oděvu.
Překontrolujte objekt, zda se při
jeho čistění nebudou uvolňovat a
do ovzduší rozptylovat nebezpečné
látky, např. azbest, olej.
Proudem kruhového průřezu nečistěte citlivé díly z pryže, látky apod.
Při čištění dbejte na dostatečný
odstup vysokotlaké trysky od
povrchu, jinak by se čištěný povrch
mohl poškodit.
Vysokotlakou hadici nepoužívejte
jako tažné lano!
Na přípojce pro vysokotlakou hadici
jsou natištěné údaje maximálního
provozního tlaku a teploty.
Stroj dále neprovozujte, jestliže
jsou přívodní kabel nebo vysokotlaká hadice poškozeny.
Dbejte na dostatečnou cirkulaci
vzduchu. Stroj nepřikrývejte nebo
neprovozujte v nedostatečně větraných prostorách!
Skladujte přístroj chráněný proti mrazu!
Stroj neuvádějte nikdy do provozu bez vody. Rovněž krátkodobý
nedostatek vody vede k těžkému
poškození manžety čerpadla.
Provoz
Během provozu je nutno dbát na
to, aby všechny kryty a dvířka
zůstaly zavřené.
Přístroj zapojujte pouze přímo do
síťové zásuvky. Nepoužívejte žádné
prodlužovací kabely.
Síťový přívodní kabel se nesmí
poškozovat (např. přejetím, natahováním, mačkáním). Síťový
přívodní kabel vytahujte přímo za
zástrčku (nikoliv táhnutím a potahováním za přívodní kabel).
Elektrika
POZOR!
Elektrické přístroje nesmí být
nikdy ostřikovány vodou; nebezpečí pro osoby, nebezpečí zkratu.
Přístroj se smí připojit pouze k
zásuvkám instalovaným podle
předpisů.
Při zapínání dochází ke krátkodobému poklesu napětí.
Při síťových impedancích (domovní
přípojka) nižších než 0,15 se není
nutno obávat žádných poruch.
V případě pochybností kontaktujte svého dodavatele elektrické
energie.
Údržba a oprava
POZOR!
Před čistěním a údržbou vysokotlakého čističe vytáhněte zásadně
síťovou zástrčku.
Provádějte pouze takové údržbové
práce, které jsou v provozním návodu popsány.
Používejte výhradně originální
náhradní díly.
Neprovádějte na vysokotlakém čističi žádné technické změny.
POZOR!
Vysokotlaké hadice, fitinky a
spojky jsou důležité pro bezpečnost přístroje. Použijte pouze
vysokotlakých dílů povolených
výrobcem!
Při pouţití prodlužovacího kabelu
je dovoleno použít pouze výrobek
v provedení uvedeném výrobcem
nebo v provedení kvalitnějším než
předepisuje tento údaj.
S dalšími údržbovými, popř. opravnými pracemi se prosím obraťte na
servisní službu Nilfisk-Alto nebo
autorizovaný odborný závod!
Zkoušky
Vysokotlaký čistič vyhovuje předpisům německých “Směrnic pro
kapalinové tryskací přístroje”. V souladu s předpisy o úrazové prevenci
“Práce s kapalinovými tryskacími
přístroji” (BGV D15) je nutno, aby
byla podle potřeby, nejméně však
jednou za 12 měsíců, odborníkem
přezkoušena provozní bezpečnost
vysokotlakého čističe.
Kompletní předpisy UVV ‘Práce s
kapalinovými rozprašovači’ je možno
si vyžádat u Carl
Heymanns-Verlag KG, Luxemburger Straße 449, 50939 Köln nebo
u příslušného odborového svazu.
Komponenty tohoto vysokotlakého
čističe, které jsou vystaveny vysokému tlaku, byly vyrobeny řádně
v souladu s §9 Nařízení o tlakových
nádobách a úspěšně vyhověly
požadavkům tlakové zkoušky, které
byly podrobeny.
Bezpečnostní mechanismy
Bezpečnostní ventil:
Bezpečnostní mechanismus reaguje na nepřípustně vysoký tlak
a odvádí jej bez zbytkového tlaku
obtokovým vedením zpět do nasávacího vedení čerpadla.
Bezpečnostní omezovač teploty:
Při překročení maximálně přípustné
český
1)
Speciální příslušenství / varianty modelu
173
NEPTUNE E
český
teploty v boileru se kompletně vypne
ohřev.
Kontrola hladiny v boileru:
Poklesne-li stav vody v boileru pod
určitou výšku hladiny, přístroj se
vypne. Boiler je chráněn proti přehřátí. Čerpadlo je chráněno proti
nedostatku vody.
2 Popis
2.1 Účel použití stroje Tento vysokotlaký čistič byl vyvinut
pro profesionální použití v
- zemědělství
- výrobních odvětvích
- logistice
- čištění vozidel
- veřejných budovách
- průmyslovém čištění
- stavebnictví
- potravinářském průmyslu
atd.
Bezpečnostní mechanismy jsou
nastaveny ze závodu a zaplombovány a nesmí se nijak upravovat.
Používání vysokotlakého čističe
pro různé čistící práce je popsané
v kapitole 5.
Přístroj používejte pouze způsobem
popsaným v tomto návodu k obsluze. Při použití, jež by nebylo v souladu s definovaným účelem použití,
by mohlo dojít k poškození přístroje
nebo čištěného povrchu anebo
k těžkým újmám na zdraví.
2.2 Ovládací prvky 1 Stříkací pistole
2 Uložení rozprašovacího
trubkovitého nástavce
3 Ovládací pole
4 indikace stavu v nádrži na
čisticí prostředek
5 Hrdlo pro plnění čistícího
prostředku A
6 Aretace krytu
7 Aretace dvířek
Vyobrazení viz odklopitelná strana
vpředu tohoto návodu k obsluze.
8 přípojka vysokotlaké hadice
9 Hlavní vypínač
10 Displej (teplota/kódy)
11 Regulátor teploty
12 ohřev boileru v provozu
13 pracovní teplota dosažena
14 Nutná údržba servisem Nilfisk-
Alto
15 Doplňování oleje do čerpadla
16 Dávkování čistícího prostředku
17 Tlakoměr
18 Indikace pohotovosti
19 Říditelné kolečko s brzdou
20 Vodovodní přípojka
21 Nádrž na čistící prostředek B
22 Držadlo pro otevření krytu
1)
174
1)
Speciální příslušenství / varianty modelu
3 Před uvedením do provozu
NEPTUNE E
český

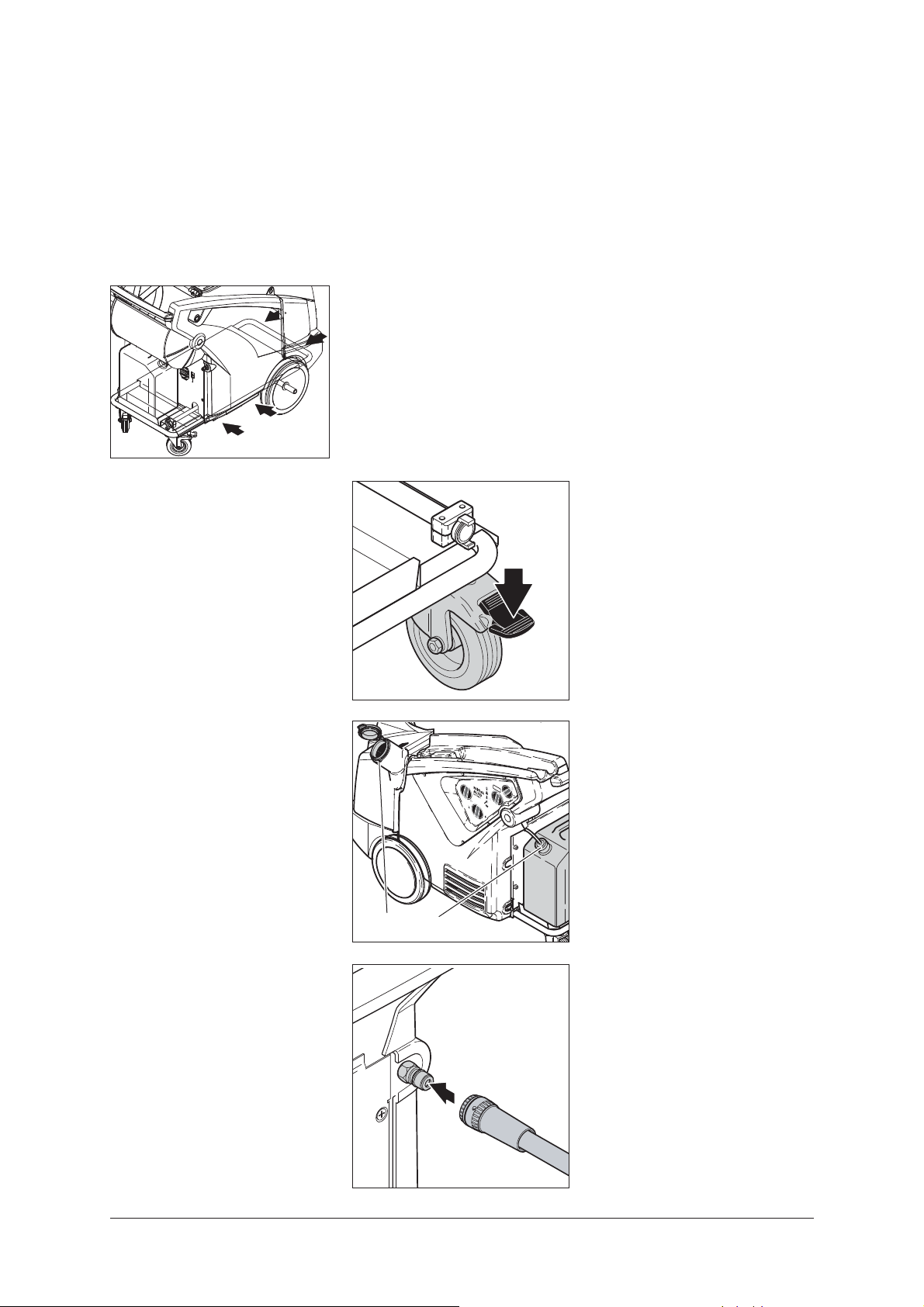

3.1 Přeprava/ustavení
1. Nejjistější způsob zvednutí stroje je zvednutí s použitím vidlicového vozíku. Šipky na obrázku
označují nejvhodnější místa pro
zasunutí vidlice.
2. Stroj je možné s palety zvednout
také ručně. Z důvodu hmotnosti
stroje by však tento úkon měly
provádět minimálně tři osoby.
POZOR!
Zvedaný stroj nedržte za umělohmotné nádrže, poněvadž
by mohly vypadnout z rámu.
Nejlepší místa pro uchopení stroje
jsou
– na rukojeti
– na rámu, mezi předními koly a
řiditelnými kolečky
3.2 Aktivace brzdy 1. Před prvotním uvedením do
provozu je nutno pečlivě zkontrolovat, zda přístroj nevykazuje
nějaké závady nebo poškození,
a v případě výskytu poškození
je nutno nahlásit tyto neprodleně příslušnému prodejci firmy
Nilfisk-Alto.
2. Do provozu je dovoleno uvádět
pouze přístroj v bezvadném
stavu.
3. Aktivovat brzdu.
3.3 Naplnění nádrží na čistící
prostředek
3.4 Připojení vysokotlaké
hadice
AB
1. Nádrže na čistící prostředek (A) a
(B) naplňte čistícím prostředkem
Nilfisk-Alto. Velikost náplně viz
3
0
1
0
0
2
3
5
2
kapitola 9.3 Technické údaje.
1. Vysokotlakou hadici připojte
k příslušné vysokotlaké přípojce
pomocí rychlouzavírací spojky.
1)
Speciální příslušenství / varianty modelu
175
NEPTUNE E
A
B
C
český
3.5 Připojení vodovodní
hadice
UPOZORNĚNÍ!
Potřebné množství vody a potřebný
tlak vody viz kapitola 9.3 Technické
údaje.
V případě špatné kvality vody
(naplavený písek atd.) doporuču-
jeme do přítoku vody namontovat
jemný vodní filtr.
3.6 Elektrická přípojka POZOR!
Pro připojení přístroje doporuču-
jeme použít vodovodní hadici ze
zesílené tkaniny o jmenovité šířce
minimálně 3/4” (19mm).
Přístroj je dovoleno připojit pouze
k elektrické instalaci provedené
v souladu s předpisy.
1. Na vodovodní hadici namontujte
přiloženou hadicovou koncovku.
2. Vodovodní hadici před připojením k přístroji krátce propláchněte vodou, aby se do přístroje
nedostal písek ani jiné nečistoty.
3. Vodovodní hadici připojte pomocí rychlouzavírací spojky k vodovodní přípojce.
4. Otevřete kohoutek pro přívod
vody.
1. Dodržujte bezpečnostní pokyny
uvedené v kapitole 1.
2. Zasuňte přístrojovou zástrčku do
zásuvky.
3.7 Zachycení nemrznoucí
směsi
Soustava hadic a vedení stroje
byla ve výrobním závodě naplněna nemrznoucí směsí. Zpočátku
vytékající kapalinu (prvních cca 3 l)
zachyťte za účelem opětovného
použití do vhodné nádoby.
4 Obsluha / Provoz
4.1 Připojení trubkovitého
stříkacího nástavce ke
stříkací pistoli
UPOZORNĚNÍ!
Před spojením trubkovitého stříkacího nástavce se stříkací pistolí je
nutno vždy očistit vsuvku od případ-
ných nečistot.
1. Modré drţadlo rychlospojky stříkací pistole vytáhnout dopředu
a otočením směrem doleva
zaaretovat.
2. Vsuvku trubkovitého stříkacího
nástavce zasunout do rychlospojky a modrým držadlem
rychlospojky otočit směrem
doprava.
3. Zatáhnutím za trubkovitý stříkací
nástavec (nebo jiné příslušenství) se přesvědčit, zda je tento
se stříkací pistolí pevně spojený.
1)
176
Speciální příslušenství / varianty modelu
NEPTUNE E
60
4.2 Zapojení přístroje

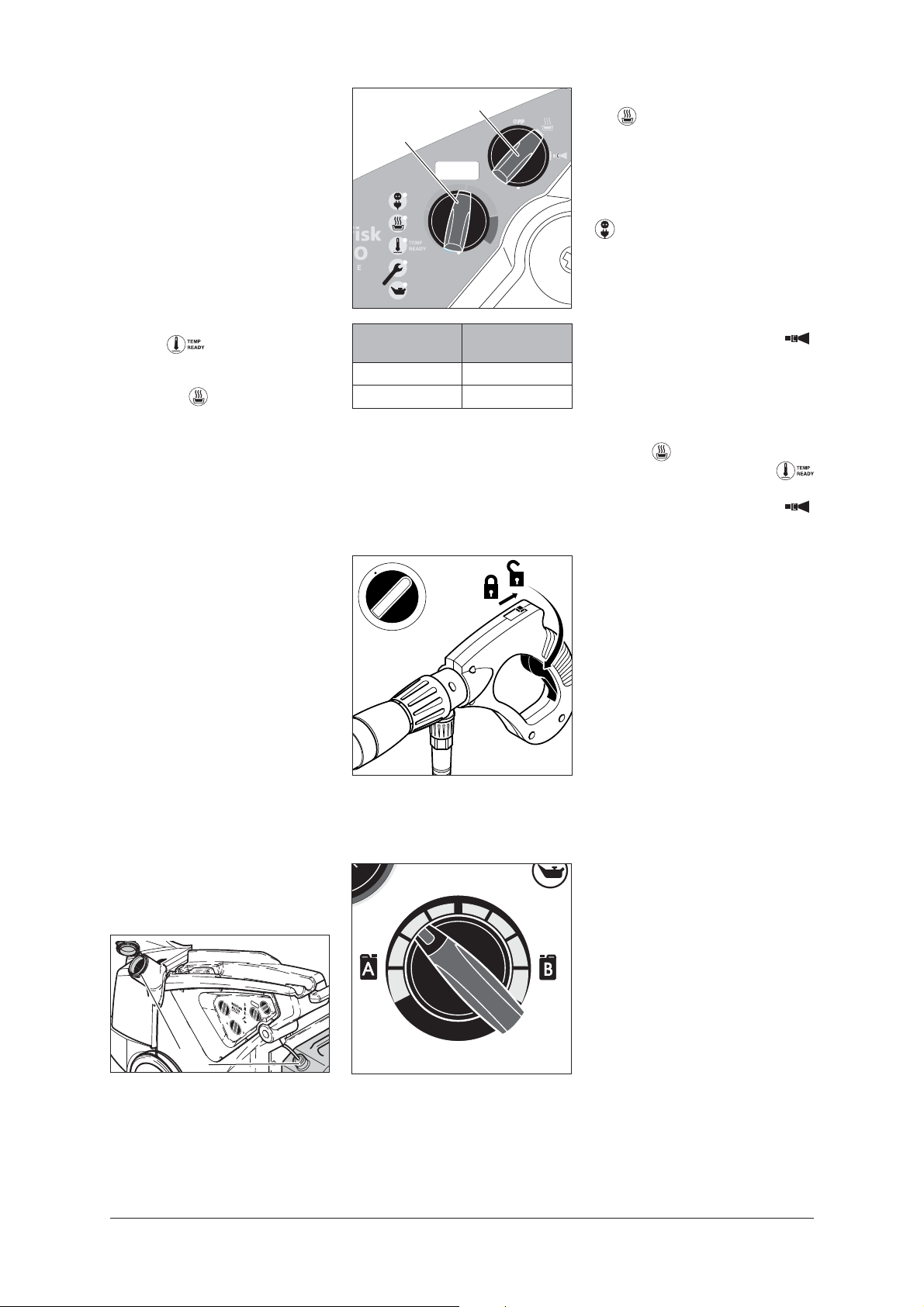

Automatická regulace teploty
Přednastavená pracovní teplota je
regulována elektronicky řízeným
směšovacím ventilem, dokud je v
boileru dostatečné množství horké vody. Není-li voda v boileru již
dostatečně horká, dojde k podkročení předvolené pracovní teploty a
indikace zhasne.
1. Počkejte, dokud boiler vodu
opět neohřeje (během ohřevu
indikace
nebo:
2. Můžete pokračovat v práci s
nižší pracovní teplotou, než bylo
nastaveno.
Při nepřerušované práci se pracovní teplota ustálí na následujících
hodnotách:
bliká).
B
A
60
NEPTUNE Pracovní
teplota
E 12 34°C
E 24 46°C
Uvedené hodnoty se vztahují na
teplotu vody na přítoku 12°C. Když
se přivádí teplejší voda (povoleno je
do max. 70°C), je dosahováno vyšších hodnot.
0
I
M
1. Hlavní vypínač uveďte do polohy
.
Řídící elektronika provede samočinný autodiagnostický test.
Na displeji se po dobu cca 1s zobrazí “- - -”.
svítí.
Studenovodní provoz:
2. Volicím spínačem pro nastavení
teploty vody (A) otočte úplně
doleva až na doraz.
3. Zapněte hlavní vypínač (B) .
Horkovodní provoz:
2. Volicím spínačem (A) nastavte
teplotu vody.
Během ohřevu se rozbliká indi-
kace . Po dosažení nastavené teploty vody indikace
svítí.
3. Zapněte hlavní vypínač (B) .
4. Odblokujte stříkací pistoli a stisk-
něte spoušť.
5. Zajišťujte bezpečnostní západ-
kou i při krátkých přestávkách v
práci.
český
UPOZORNĚNÍ!
20 vteřin po uzavření stříkací pistole se přístroj automaticky vypne.
Stisknutím spouště je možno jej
opět uvést do provozu.
4.3 Použití čistících
prostředků
3
0
1
0
0
2
3
5
2
A
B
1%1%
3%
5%
3%
5%
ca. ca.
1. Na dávkovacím ventilu nastavte
požadovanou koncentraci čistícího prostředku (A) a (B).
2. Nastříkejte na čištěný předmět.
3. V závislosti na stupni znečištění
nechte působit. Poté ostříkejte
dočista vysokotlakým proudem.
POZOR!
Čistící prostředky
nesmí vyschnout.
Jinak by mohlo dojít
1)
Speciální příslušenství / varianty modelu
k poškození čištěné-
ho povrchu!
Procentuální hodnoty v obrázku
představují pouze přibližné údaje.
Při speciálních aplikacích (např.
dezinfekce) je nutno nasávané
množství čistícího prostředku zjis-
tit vylitrováním. Množství prosazené vody přístrojem viz kapitola 9.3
Technické údaje.
177
NEPTUNE E
český
5 Oblasti aplikace a metody práce
5.1 Obecné pokyny
Efektivního čištění vysokým tlakem dosáhnete tak, že budete dodržovat
několik málo zásadních pokynů, které zkombinujete s Vašimi vlastními
zkušenostmi z příslušných speciálních oblastí. Příslušenstvím a čistícími
prostředky je možné, při jejich správném používání, zesílit čistící účinek .
Na tomto místě naleznete několik základních pokynů.
5.1.1 Namáčení
Zaschlé a silné vrstvy nečistot lze oddělit od povrchu či změkčit, pokud je
na nějakou dobu namočíte. Toto je ideální metoda zejména v zemědělství
- např. ve vepřínech. Nejlepšího účinku dosáhnete použitím pěnových a
zásaditých čistících prostředků. Na povrchovou plochu nastříkejte čistící
roztok a nechte jej 30 minut působit. Poté je možné pomocí proudu vody
o vysokém tlaku čistit podstatně rychleji.
5.1.2 Nanášení čistících
prostředků a pěny
Čistící prostředky a pěna by se měly nanášet na suchý povrch, aby se čistící
prostředek dostal do kontaktu s nečistotou bez dalšího zředění. Na kolmých
plochách pracujte směrem zdola nahoru, abyste zabránili šmouhám po
stékání čistícího prostředku. Před čištěním proudem média o vysokém tlaku
nechte několik minut působit. Čistící prostředek nenechte zaschnout.
5.1.3 Teplota Účinek čištění roste s vyššími teplotami. Zejména tuky a oleje se oddělují
od povrchu snadněji a rychleji. Proteiny se od povrchu oddělují nejlépe při
teplotách okolo 60 °C, oleje a tuky při 70 °C až 90 °C.
5.1.4 Mechanické působení Pro rozpouštění silných vrstev nečistot je zapotřebí doplňkového mecha-
nického působení. Speciální rozprašovací trubky a (rotující) mycí kartáče
jsou při oddělování vrstvy nečistot od povrchu nejefektivnější.
5.1.5 Velký výkon vody a
vysoký tlak
Vysoký tlak není vždy nejlepším řešením a příliš vysoký tlak může povrchovou
plochu poškodit. Čistící účinek závisí také na výkonu vody. Tlak o velikosti
100 barů je pro čištění vozidel dostačující (ve spojení s teplou vodou). Větší
výkon vody umožňuje oplachování a transport uvolněných nečistot.
178
1)
Speciální příslušenství / varianty modelu
NEPTUNE E
5.2 Typické aplikace
5.2.1 Zemědělství
Použití Příslušenství Metoda
Stáje
Vepřín
Čištění stěn, podlah,
zařízení
Dezinfekce
Vozový park
Traktor, pluh atd.
Pěnový injektor
Pěnový nástavec
PowerSpeed
Floor Cleaner
Čistící prostředky
Universal
Alkafoam
Dezinfekce
DES 3000
Standardní nástavec
Injektor čistícího
prostředku
Nástavec Powerspeed
Zahnutý nástavec a
přístroj na mytí spodku
Kartáče
český
1. Namočení - na všechny povrchové plochy naneste pěnu
(zdola nahoru) a nechte 30 minut působit.
2. Nečistoty odstraňte vysokým tlakem popř. pomocí odpovídajícího příslušenství. Na svislých plochách pracujte opět
směrem zdola nahoru.
3. Pro transport velkého množství nečistot nastavte na nejvyšší možný průtok vody.
4. Pro zajištění hygienického prostředí používejte pouze
doporučené dezinfekční prostředky. Dezinfekční prostředky nanášejte pouze po úplném odstranění nečistot.
1. Na povrchovou plochu naneste čistící prostředek, aby se
nečistoty oddělily od povrchu. Pracujte zdola nahoru.
2. Opláchněte proudem vody o vysokém tlaku. Pracujte opět
směrem zdola nahoru. Pro čištění těžko přístupných míst
použijte příslušenství.
3. Choulostivé části jako jsou motory a pryž čistěte nižším
tlakem, čímž předejdete jejich poškození.
5.2.2 Vozidla
Použití Příslušenství Metoda
Povrchové plochy
vozidel
Standardní nástavec
Injektor čistícího
prostředku
Zahnutý nástavec a
přístroj na mytí spodku
Kartáče
Čistící prostředky
Aktive Shampoo
Aktive Foam
Sapphire
Super Plus
Aktive Wax
Allosil
RimTop
1. Na povrchovou plochu naneste čistící prostředek, aby se
nečistoty oddělily. Pracujte směrem zdola nahoru. Zbytky hmyzu odstraníte tak, že na plochu nejprve předem
nastříkáte např. přípravek Allosil, poté opláchnete vodou
o nízkém tlaku a celé vozidlo očistíte s přidáním čistícího
prostředku. Čistící prostředky nechte působit cca. 5 minut.
Kovové povrchové plochy je možné čistit pomocí přípravku
RimTop.
2. Opláchněte proudem o vysokém tlaku. Pracujte opět
směrem zdola nahoru. Pro čištění těžko přístupných míst
použijte příslušenství. Používejte kartáče. Krátké rozprašovací trubky jsou určeny pro čištění motorů a převodových
skříní. Používejte zahnuté rozprašovací trubky či přístroj
na mytí spodku.
3. Choulostivé části jako jsou motory a pryž čistěte nižším
tlakem, abyste předešli jejich poškození.
4. Pomocí vysokotlakého čistícího přístroje naneste tekutý
vosk, čímž snížíte rychlost vytváření nového znečištění.
1)
Speciální příslušenství / varianty modelu
179
NEPTUNE E
0
I
M
český
5.2.3 Stavebnictví a průmysl
Použití Příslušenství Metoda
Povrchové plochy
Kovové předměty
Pěnový injektor
Standardní nástavec
Zahnutý nástavec
Hlava pro čištění nádrží
1. Na suchý povrch naneste silnou vrstvu pěny. U svislých
ploch pracujte směrem zdola nahoru. Pro dosažení optimálního účinku nechte pěnu cca. 30 minut působit.
2. Opláchněte proudem o vysokém tlaku. Použijte odpovídající příslušenství. Pro oddělení nečistot od povrchové plochy
Čistící prostředky
Intensive
J25 Multi
Combi Aktive
Alkafoam
používejte vysoký tlak. Pro transport nečistot používejte
nízký tlak a velké množství vody.
3. Dezinfekční prostředky nanášejte pouze po úplném odstranění nečistot.
Silná znečištění, např. na jatkách, je možné transportovat
pomocí velkého množství vody.
Dezinfekce
DES 3000
Hlavy pro čištění nádrží slouží k čištění sudů, kádí, směšo-
vacích tanků atd. Hlavy pro čištění nádrží jsou poháněné
hydraulicky nebo elektricky a umožňují automatické čištění
bez neustálého dozoru.
Zkorodované,
poškozené
povrchové plochy
před povrchovou
úpravou
Zařízení na otryskání za
mokra
1. Zařízení na otryskání za mokra spojte s vysokotlakým
čistícím přístrojem a sací hadici zasuňte do nádoby s pískem.
2. Při práci noste ochranné brýle a ochranný oděv.
3. Směsí vody a písku je možné odstranit korozi a lak.
4. Po opískování na plochu naneste uzavírací vrstvu na ochranu proti korozi (kov) či hnilobě (dřevo).
To je pouze několik příkladů použití. Každý úkol spojený s čištěním je jiný. Nejlepší řešení pro Vaše práce v oblasti
čištění Vám pomůže najít Váš prodejce výrobků Nilfisk-Alto.
6 Po skončení práce
6.1 Vypnutí přístroje 1. Vypněte hlavní vypínač, vypínač
do polohy “OFF”.
2. Zavřete kohoutek přívodu vody.
3. Spoušť stříkací pistole stiskněte
a podržte, dokud se přístroj
nedostane do beztlakého stavu.
4. Stříkací pistoli zajistěte bezpečnostní západkou.
úrazům, mělo by se připojovací
6.2 Odpojení přívodních
vedení
1. Zavřete kohoutek přívodu vody.
2. Od přístroje odpojte vodovodní
hadici.
3. Aby se předešlo nehodám a
vedení a vysokotlaká hadice
vždy pečlivě svinout.
4. Rozprašovací trubkovitý nástavec
a příslušenství vložte do příslušných držáků.
6.3 Uschování (skladování se
zajištěním proti mrazu)
180
1. Stroj odstavte do suchéhoprostoru chráněného předmrazem.
1)
Speciální příslušenství / varianty modelu
7 Údržba
7.1 Harmonogram údržby
7.2.1 Vyčištění vodního filtru
Týdně
Po prvních 50
provozních hodinách
Jednou za 6
měsíce nebo
jednou za 500
provozních hodin
NEPTUNE E
český
Podle
potřeby
7.2.2 Kontrola oleje v čerpadle
7.2.3 Výměna oleje v čerpadle
7.2 Údržbářské práce
7.2.1 Vyčištění vodního filtru
Na přítoku vody jsou namontovaná
dvě síta, která zachytávají větší
nečistoty tak, aby se tyto nedostaly
do vysokotlakého čerpadla.
1. Odšroubujte spojku.
2. Pomocí vhodného nástroje
vyjměte filtr a vyčistěte jej.
3. Vyčistěte filtr na vstupu do vysokotlakého čerpadla.
7.2.2 Kontrola oleje v čerpadle 1. Zkontrolujte odstín barvy oleje
v čerpadle.
Jestliže má olej v čerpadle
šedou nebo bílou barvu, proveďte výměnu oleje způsobem
popsaným v kapitole 7.2.3
2. V případě potřeby olej do čerpadla doplňte, stroj je přitom ve
studeném stavu.
Druh oleje viz kapitola “9.3
Technické údaje”
1)
Speciální příslušenství / varianty modelu
181
NEPTUNE E
Hop
HOS
LEA
LLH
LLP
POL
S1C, S2C,
S10, S20
UPC
český
7.2.3 Výměna oleje v čerpadle 1. Otevřete šroub pro vypuštění
oleje (A) na spodní straně tělesa
čerpadla, vystupující olej zachyťte do vhodné nádoby a zlikvidujte v souladu s předpisy.
2. Zkontrolujte těsnění a vsaďte
šroub opět zpátky.
3. Vlijte olej dovnitř a plnicí otvor
A
zavřete zátkou.
Druh a množství oleje viz kapitola
“9.3 Techn. údaje”.
8 Odstraňování poruch
8.1 Indikace na displeji
Indikace na
displeji
Hop
HOS
LEA
LLH
LLP
POL
S1C, S2C,
S10, S20
UPC
Příčina Odstranění
> motor je přehřátý • hlavní vypínač uveďte do polohy “OFF”,
přístroj nechte vychladnout
• příp. výpadek fáze; nechte zkontrolovat
elektrickou přípojku
> Boiler se přehřívá Přístroj nechte vychladnout; při
opakovaném výskytu závady informujte
servis fy. Nilfisk-Alto, studenovodní provoz
je možný
> Netěsné místo • Hlavní vypínač uveďte do polohy “OFF”,
poté znovu spusťte.
> stříkací pistole je netěsná • zkontrolujte stříkací pistoli
> vysokotlaká hadice, vysokotlaké
šroubení nebo trubkové vedení je
netěsné
> Prázdná nádrž na čisticí prostředek • Doplňte čisticí prostředek do nádrže nebo
> filtr na přítoku vody je znečištěný • vyčistěte filtr (viz kapitola 7.2.1)
> vysokotlaké čerpadlo nasává vzduch • odstraňte netěsnosti
> Žádná voda v boileru • Zkontrolovat přítok vody
> zavřený kohoutek přívodu vody nebo
příliš nízký přítok vody
> stav oleje v čerpadle příliš nízký • doplňte olej do čerpadla (viz kapitola 7.2.2)
> defektní teplotní senzor kontaktujte servis fy. Nilfisk-Alto
> ávada na mikroprocesoru kontaktujte servis fy. Nilfisk-Alto
• dotáhněte šroubové spoje, vyměňte
vysokotlakou hadici nebo trubkové vedení
přepněte dávkovací ventil do polohy „OFF“
• požadavky viz kapitola 9.3 Technické údaje
provoz za studena možný
182
1)
Speciální příslušenství / varianty modelu
NEPTUNE E
8.2 Indikace na ovládacím poli
Indikace na ovládacím poli Příčina Odstranění
bliká
bliká
bliká
svítí
svítí
>
viz LLP
> Boiler hřeje • Normální provoz
> Dosažena zvolená teplota • Normální provoz
> interval servisu: servis nutný
za 20 hodin
> interval servisu uplynul kontaktujte servis fy.
•
viz LLP
kontaktujte servis fy.
Nilfi sk-Alto
Nilfi sk-Alto
svítí
> minimum oleje v čerpadle • doplňte olej do čerpadla
8.3 Další závady a poruchy
Porucha Příčina Odstranění
se nerozsvicuje
>
síťová zástrčka není zapo-
•
zástrčku zasuňte do zásuvky
jená
•
zkontrolujte, zda je pojistka dostatečná (viz
kapitola 9.3 Technické údaje)
tlak je příliš nízký
>
opotřebovaná vysokotlaká
•
vyměňte vysokotlakou trysku
tryska
nedochází k aplikaci čistících prostředků
> Prázdná nádrž na čisticí
prostředek
>
nádrž na čistící prostředek
je prázdná
>
nádrž na čistící prostředek
• Doplňte čisticí prostředek do nádrže nebo
přepněte dávkovací ventil do polohy „OFF“
•
naplňte nádrž na čistící prostředek
•
vyčistěte nádrž na čistící prostředek
je zakalená
>
sací ventil hadice pro nasá-
•
vymontujte a vyčistěte sací ventil
vání čistícího prostředku je
znečistěný
český
9 Ostatní
9.1 Odevzdání spotřebiče
k recyklaci
1)
Speciální příslušenství / varianty modelu
Spotřebič, který dosloužil, okamžitě znehodnoťte.
1. Vytáhněte síťovou zástrčku ze
zásuvky a přestřihněte přívodní
kabel.
Elektrické spotřebiče nevyhazujte
do domovního odpadu!
Podle ustanovení směrnice EU
2002/96/EG o odpadech z elektrických a elektronických zařízení
se použité elektrické spotřebiče
musí sbírat odděleně a předat
k ekologické recyklaci.
S případnými dotazy se, prosím,
obraťte na své obecní zastupitelství
nebo na nejbližšího prodejce.
183
NEPTUNE E
český
9.2 Záruka Na záruku a ručení se vztahují
naše všeobecné prodejní a dodací
podmínky.
9.3 Technické údaje
E 12 E24
Napětí 400 V / 3~/ 50Hz
Pojistka
Elektrický příkon
Topný výkon
Pracovní tlak
Prip. tlak
Objemový proud (max)
Objemový proud Q
IEC
Prip. teplota
Max. teplota přítoku
Max. tlak přítoku vody
Rozměry d x š x v
Hmotnost přístroje
Hladina akustického tlaku měřená ve vzdá-
lenosti 1 m dle EN 60704-1
Hladina akustického výkonu LW
A
Vibrace do ruky a paže
Síly zpětného rázu
Boiler
Nádrž na čistící prostředek
Velikost náplně oleje u vysokotlakého
čerpadla
Druh oleje
A25 50
kW 16 28
kW 12 24
bar/MPa 150/15
bar/MPa 250/25
l/h 750
l/h 720
°C 80
°C 70
bar/MPa 10/1
mm 1150 x 702 x 987
kg 131,5 134,5
dB(A) 70,4
dB(A) 85,4
m/s² <2,5
N36
l74
l35
l 1,0
EU EU
Změny dané technickými inovacemi
vyhrazeny.
NEPTUNE
SAE 15W-40
9.4 Prohlášení o shodě s
předpisy ES
Prohlášení o shodě s předpisy ES
Výrobek:
Typ :
Popis:
Konstrukce přístroje odpovídá následujícím
příslušným předpisům:
Aplikované harmonizované normy:
Aplikované národní normy a technické
specifikace:
Dipl. Ing. Wolfgang Nieuwkamp
Zkoušky a povolení Bellenberg, 18.04.2005
Hochdruckreiniger
NEPTUNE E
400 V 3~, 50 Hz, IP X5
Směrnice ES pro stroje 98/37/EG
Směrnice ES pro nízké napětí 73/23/EEG
Směrnice ES pro elektromagnetickou
slučitelnost 2004/108/EEG
EN 12100-1, EN 12100-2, EN 60335-2-79
EN 55014-1, EN 55014-2, EN 61000-3-2
DIN EN 60335-2-79
ALTO Deutschland GmbH
Guido-Oberdorfer-Straße 2-8
D-89287 Bel len berg
184
1)
Speciální příslušenství / varianty modelu
Loading...
