使用说明书
Sc
2
目录
[ 产品介绍 ]
产品介绍 ....................................................
使用前注意事项 ......................................
[ 了解测距望远镜 ]
主要性能 ....................................................
各部分名称／组成 ...................................
内部显示状态 ............................................
[功能]
VR（减震）功能 ..................................... 12
第一目标优先算法 .................................. 12
第一目标优先侦测标志 ........................ 12
[ 第一步 ]
插入／更换电池 ....................................... 13
4-5
5-7
8-9
10
11
[ 模式设定 ]
操作概述 .............................................. 14-15
更改距离显示单位（米／码） (F1) .... 16
更改测量显示模式 (F2) .................. 17-18
[测量]
调节屈光度 ................................................ 19
测量 ............................................................... 19
单次测量 ..................................................... 20
连续测量 ...................................................... 20
[ 技术说明 ]
规格 ......................................................... 21-23
故障排除／维修 ................................. 24-25
3
[ 产品介绍 ]
感谢您选购尼康测距望远镜 COOLSHOT 80i VR。
在使用本产品前，请仔细阅读使用方法以确保正确使用。阅读完毕后，请将本手册
置于易取放的位置，以便随时参考使用。
●关于本说明书
・未经尼康公司书面许可，禁止以任何形式对本说明书进行全部或部分转载。
・本产品的外观及参数如有变更，恕不另行通知。
・根据 FCC Rules 的 Part 15 和 EU EMC 导则的要求，本设备经过测试并且遵循 B 级
数码设备的限制要求。
4
●关于测量结果
本尼康测距望远镜的测距功能为基础型测距功能，其结果不可用作官方证据。
￭使用前注意事项
请严格遵照下列指导，以
便正确使用设备，避免潜
在的危险发生。使用本产
品前，请通读本产品附带
的、有关正确使用方法的
“使用前注意事项”以及操
作说明。请将本手册置于
易取放的位置，以便随时
参考使用。
警告
该标识提醒您注意，若忽
视该处的内容并采取不当
操作，可能会导致死亡或
严重伤害。
小心
该标识提醒您注意，若忽
视该处的内容并采取不当
操作，可能会导致伤害或财
物损失。
安全预防措施（激光）
尼康测距望远镜使用不可见
的激光束。请务必遵守下列
指导 ：
警告
• 当从物镜侧观察镜片时，
切勿按下 PWR 按钮。否则，
可能会对眼睛产生不良影
响或造成伤害。
• 切勿瞄准眼睛。
• 勿将激光指向他人。
• 切勿通过其他光学仪器，
如镜片或双筒望远镜，来
查看激光，也勿用肉眼观
看。否则，可能会对眼睛
造成伤害。
• 未进行测量时，请将手指
从 PWR 按钮移开，以防
止意外发射激光束。
• 当长时间不使用时，请将
电池从机身取出。
• 请勿拆卸／改造／自行修
理尼康测距望远镜。放射
出的激光可能会有害您的
健康。厂商对已拆卸／改
造／自行修理过的产品不
予保修。
• 保存时，请将尼康测距望
远镜置于儿童无法触及的
地方。
• 如果尼康测距望远镜的机
身盖损坏，或测距望远镜
因掉落或其他原因而发出
奇怪的声音，请立刻取出
电池并停止使用。
5
安全预防措施（单筒望远镜）
尼康测距望远镜在其光学
系统中采用了单筒望远镜
以瞄准目标。务必遵守下
列指导 ：
警告
• 使用尼康测距望远镜时，
勿直视太阳、强光或激光
束。
小心
• 不使用尼康测距望远镜
时，勿按下 PWR 按钮。
• 行走时勿使用本产品。若
不遵守此条，可能会因行
走而撞上物体、碰撞他人、
摔跤或造成其他事故，从
而导致伤害或机器故障。
• 勿拉着系带甩动测距望远
镜。否则可能会碰到他人
并造成伤害。
• 勿将本产品放于不稳固的
地方。若不遵守此条，可
能会令产品坠落或掉落，
6
从而导致伤害或机器故
障。
• 将包装本产品的塑料袋或
其他小零件放于儿童无法
触及之处。
• 小心勿让儿童将橡胶眼杯
或小零件等放入口中。若
儿童误吞此类小零件，请
立即就医。
• 若长时间使用橡胶眼杯，
可能会令有些人出现皮肤
发炎。如果出现任何症状，
请立即停止使用，必要时
请就医。
• 携带尼康测距望远镜时，
请将其放入包中。
• 若尼康测距望远镜无法正
常运作，应立刻停止使用，
并联系尼康售后服务中心
或尼康特约维修店获取送
修的相关信息。
安全预防措施（锂电池）
如果处理不当，电池可能会
破裂并泄漏，以致腐蚀设备
并污染衣物。务必遵守下列
指导 ：
•
安装电池时正确放置电池
的“+”、“-”极。
•
当电量耗尽或长时间不使
用时，电池应取出。
• 勿使电池舱的端子短路。
• 勿将
电池与钥匙或硬币等
一起放入口袋或包中携带，
否则可能造成短路或过热。
• 勿使电池沾水，或接触火
焰。切勿拆卸电池。
• 勿给锂电池充电。
• 如果损坏的电池中流出液
体并接触了衣物或皮肤，
立刻用大量水冲洗。如果
损坏电池中流出的液体进
入眼睛，立刻用清水冲洗，
然后前去就医。
• 处理废电池时，请遵守当
地的规定。
安全预防措施
小心
• 产品并非为水下使用而设
计。
• 测距望远镜机身附着雨
水、水渍、沙土或泥浆时，
应尽快用清洁干燥的软布
擦除。
• 如果尼康测距望远镜处于
温度发生剧烈变化的环境
中，镜头表面可能会出现
水分凝结。要等凝结的水
分完全蒸发后方可使用产
品。
• 勿在炎热或阳光明媚的天
气下将尼康测距望远镜留
在车中，也勿将测距望远
镜放在发热设备附近。这
可能会对测距望远镜造成
损害或产生不良影响。
• 勿将接目镜放
在直射阳光下。
镜片的聚光效
果可能会损坏
内部显示表面。
保养和维护
镜头
•
请使用柔软的无油毛刷清
除镜头表面的灰尘。
•
当从镜头表面清除指纹之
类的污点或污迹时，应使
用柔软的清洁棉布或高品
质无油镜头纸，轻轻地擦
拭镜头。使用少量纯酒精
（未变性）来去除顽固污迹。
勿使用绒布或普通纸，因
为可能会划伤镜头表面。
若软布已用来清洁机身，
不应再用来清洁镜头表面。
主机身
•
先用吹气球 * 轻轻出去机
身上的灰尘，再用柔软、
干净的软布来清洁机身。
勿使用苯、稀释剂或其他
含有有机溶剂的清洁剂。
* 吹气球是一种橡胶制的
清洁工具，可从喷嘴中
吹出空气。
保存
•
湿度过高可能会在镜头表
面形成水分凝结或发霉。
因此，应将尼康测距望远
镜保存在凉爽干燥的地
方。
在雨天或夜间使用后，应
在室温下充分干燥，再保
存于凉爽干燥处。
7
[ 了解测距望远镜 ]
￭主要性能
• 直线距离的测量范围 ：
约 7.5-915 米 /8-1,000 码
• 采用 VR（减震）功能以减少由于手部移动
而引起的震动
• 采用第一目标优先算法
• 当测量重叠的对象时，第一目标优先侦测
标志亮起，而且将显示至最近目标的距离
• 具备多层镀膜的 6 倍取景器
• 宽大目镜令观察舒适
• 从四种测量模式中选择
• 高尔夫模式（默认设定）可显示坡度调整
距离（水平距离 ± 高度），对于高尔夫运
动非常有用。
• 按下并保持 PWR 按钮以启动连续测量功能
• 自动电源关闭 （自待机屏幕无操作约 8 秒后）
•
防水、防雾，但非为水下使用设计（电池匣
防水溅 *）
* 仅指轻微的水溅，并不具备防水功能。
• 不可见 / 人眼安全 EN/IEC Class 1M 激光
8
康测距望远镜使用不可见激光束进行
测量。它测量激光束从测距望远镜传
播至目标再返回所花费的时间。 激光
反射率和测量结果可能根据气候和环
境条件、目标的颜色、表面光洁度、
尺寸、实际形状以及其他特性的不同
而有所变化。
测量在下列条件下较易完成 ：
• 阴天
• 目标颜色鲜明
• 目标尺寸大
• 激光到目标反射面的入射为直角
测量在下列情况下可能会出现误差或失败 ：
• 雪天、雨天或雾天
• 目标较小或细长
• 目标为黑色或较暗
• 目标具有级型表面
• 目标在移动或振动
• 测量水面时
• 透过玻璃测量的目标
• 目标为玻璃或镜子
• 激光到目标反射面的入射为斜角
9
￭各部分名称／组成
1
4
1. PWR 按钮（电源 / 测量按钮）
2. 单筒物镜 / 激光辐射孔径
3. 激光探测孔径
4. MODE（模式）按钮
2
3
9
5. 6 倍单筒接目镜
5
6. 眼杯 / 屈光度环
7. 屈光指示
6
8. 系带孔
7
9. 电池舱盖
10. 电池舱盖“打开”指示
8
11. 产品序号标签
12. 指示
12
• 机身 ...........................x1
• 软包 ...........................x1
* 与软包同时提供的钩状环仅用于携带测距望远镜。勿在其上悬挂任何重物，或对
其用力拉扯。不可将其用于攀爬。
10
11
组成
• 腕带 ...........................x1
• 锂电池 (CR2) .........x1
10

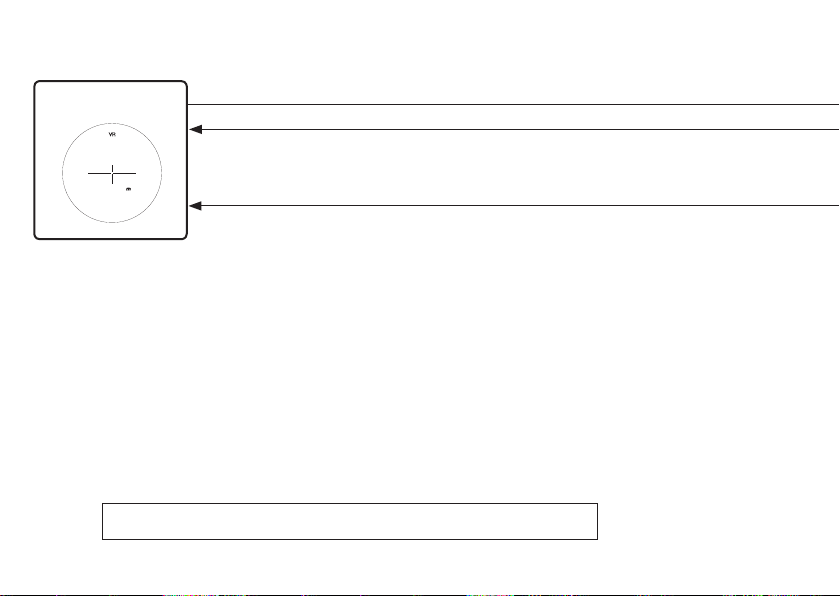

￭内部显示状态
采用 VR（减震）功能型号的指示
激光辐射标记
测量显示模式指示
电池状态
: 瞄准想要测量的目标。将目标定位于十字线的中央位置。
: 当发射激光进行测量时显现。
当该标记显现时，勿朝物镜镜头侧观看。
: 当测量重叠的对象，并且显示至最近目标的距离时，该标志亮起。
: “测量失败”或“无法测量”
* 由于本产品的内部显示经接目镜放大，可能有时会看到灰尘。但是，这不会影
响测量精度。
测量单位（米 / 码）
距离
高度（高尔夫模式设
定下为直线距离）
第一目标优先侦测标志
目标标记
11
[功能]
￭ VR（减震）功能
● ON 和 OFF
当测距望远镜设置为 ON 时，VR（减震）功能同时被启动。
当测距望远镜设置为 OFF 时，VR（减震）功能自动关闭。
￭ 第一目标优先算法
当测量重叠的对象时，第一目标优先算法将显示至最近目标的距离。
￭ 第一目标优先侦测标志
当测量重叠的目标，比如以树丛为背景的旗杆，并显示至最近目标的距离时，
第一目标优先侦测标志 * 在取景器中亮起。
* 单次测量 ：当测量重叠的对象，并且显示至最近目标的距离时，标志将出现。
连续测量 ：当显示的数字移至更近的目标时，标志将出现。
第一目标优先侦测标志亮起。
12
[ 第一步 ]
插入／更换电池
￭
1. 电池类型
3V CR2 锂电池 x1
2. 插入／更换电池
2-1. 打开电池舱盖
逆时针旋转电池舱盖并将其取下。由于采用了用于防水的橡胶密封，舱盖可
能不易打开。
2-2. 装入电池／用新电池替换下旧电池
按照电池舱内的指示贴条所示，插入新电池，令其处于正确位置。[+] 极应朝
向电池舱内部。如果电池未正确插入，尼康测距望远镜将无法运作。替换电
池时，先将旧电池取出，再插入新电池。
2-3. 关闭电池舱盖
顺时针旋转电池舱盖以将其固定于机身。由于采用了用于防水的橡胶密封，
舱盖可能不易关闭，但应继续转动直至完全停止。确认舱盖已闭合严密。
3. 电池电量指示
* 当电池需要更换时，内部显示中的电池状态标记会表示警告。
显示 描述
电源开启后，仅显示 2 秒。 有充足电量
电源开启后， 仅显 示 2 秒。 电量较低。准备更换电池。
持续显示。 电量低。应更换新电池。
闪烁。闪烁 3 次后，电源自动关闭。 电量耗尽。请更换电池。
13
[ 模式设定 ]
￭ 操作概述
待机
* 若 8 秒或更长时间无操作，将返回至待机画面。
14
长按 MODE 按钮（1.5 秒或更长）
长按 MODE 按钮（1.5 秒或更长）
长按 MODE 按钮（1.5 秒或更长）
更改距离显示单位 (F1)
更改测量显示模式 (F2)
高尔夫模式
坡度调节距离（水平距离 ± 高度）
和直线距离
水平距离和高度模式 直线距离和高度模式
:
YD
短按 PWR 按钮（不到 1.5 秒）将切换设定单位。
短按 MODE 按钮（不到 1.5 秒）
短按 PWR 按钮（不到 1.5 秒）将切换设定模式。
m
不适用 直线距离模式
15
更改距离显示单位（米／码）
￭
出厂默认设定为码 (YD)。
1 . 在待机状态下，长按（1 .5 秒或更长）MODE 按钮后，将显示
距离显示单位 (F1 ) 的设定菜单。
2 . 短按 PWR 按钮（不到 1.5 秒）将在单位米和码之间切换。
3 . 设定后，短按（不到 1.5 秒）MODE 按钮将显示测量显示模式
(F2 ) 的设定菜单。
设定完成后，长按（1 .5 秒或更长）MODE 按钮或无操作 8 秒
以上后将返回至待机状态。
16
(F1)
更改测量显示模式
￭
出厂默认设定为高尔夫模式。高尔夫模式下，上方的数字显示
直线距离，下方的数字显示坡度调节距离（水平距离 ± 高度）。
1 . 在待机状态下，先长按（1 .5 秒或更长）MODE 按钮，再短按（不
到 1 .5 秒）MODE 按钮，将显示测量显示模式 (F2 ) 的设定菜单。
2 . 短按 PWR 按钮（不到 1.5 秒）将切换测量显示模式。
3 . 设定完成后，长按（1 .5 秒或更长）MODE 按钮或无操作 8 秒
以上后将返回至待机状态。
(F2)
17
模式将按以下顺序切换。显示的项目根据每种设定模式不同而有所不同。
18
高尔夫模式 : 坡度调节距离
（水平距离 ± 高度）和直线
距离
上坡
下坡
（水平距离 ±
水平距离和高度模式
上坡
下坡
直线距离
坡度调节距离
高度）
高度
水平距离
不适用
不适用
上坡
下坡
直线距离模式
直线距离
直线距离和高度模式
高度
直线距离
[测量]
小心 — 若不按照此说明书的指示进行控制、调节或使用，可能会因激光辐射而对
您的健康造成不良影响或损害。
* 测量之前，务必确认各模式设定。
* 请参考本说明书中关于如何设定各模式的内容。
调节屈光度
￭
调节屈光度以在取景器中获得清晰的内部显示。
首先，逆时针旋转屈光度环，直至达到完全停止位置。之后，打开电源并前后旋
转屈光度环直到内部显示清晰对焦。
测量
￭
1. 打开电源。
（最后一次操作约 8 后电源自动关闭）
打开电源后片刻 待机
3. 按下 PWR 按钮以开始测量
在测量后，测量结果将显示约 8 秒，然后电源自动关闭。如果在接通电源期
间按下 PWR 按钮，将再次启动测量。
2. 瞄准目标。
将目标定位于十字线的中央位置。
19
单次测量
￭
按下 PWR 按钮一次将启动单次测量，然后显示结果。
测量失败示例测量距离显示示例
连续测量
￭
按下并保持 PWR 按钮将启动约 8 秒的连续测量。在测量中，激光辐射标记闪烁，
然后连续显示测量结果。如果手指从按钮上松开，连续测量将停止。
待机
例如，当测量高尔夫球场上的旗杆时，使用连续测量功能可持续将旗杆
定位于目标标记的中央，从而大幅减小手持震动。
20
按下 PWR 按钮一次
按下并保持 PWR 按钮
单次测量
连续测量
[ 技术说明 ]
￭规格
型号 COOLSHOT 80i VR
测量系统
测量范围（直线距离） 7.5-915 米／ 8-1,000 码
直线距离（上方）：每 1 米／码
直线距离（下方）：每 0,5 米／码
距离显示（增量）
水平距离／坡度调整距离（下方）：每 0.2 米／码
高度（上方）：每 0.2 米／码（小于 100 米／码）
每 1 米／码（100 米／码及以上）
光学系统
放大倍率（倍） 6
物镜的有效直径 (mm) 21
实际视场角（度） 7.5
眼点距 (mm) 18.0
出射光瞳 (mm) 3.5
屈光度调节 ±4 米
-1
其他
操作温度 (˚C/˚F) -10 — +50/14 — 122
操作湿度 (%RH) 80 或更低（无结露现象 )
电源
CR2 锂电池 x 1 (DC 3V)
自动关闭电源（无操作约 8 秒后）
21
尺寸 (L x H x W)
(mm/in.)
重量 (g/oz.) 2 0 0 / 7 . 1（ 不 带 电 池 ）
防水（可处于最大深度约 1 米 /3.3 英尺处长达约 10 分钟）*、防雾
结构
电池匣防水溅 — 相当于 JIS/IEC 4 级防护 (IPX4)（基于
99 x 75 x 48/3.9 x 3.0 x 1.9
尼康的测试条件）**
电磁兼容性
环境 RoHS, WEEE
激光
激光类别
波长 (nm) 905
脉冲持续时间 (ns) 9
输出 (W) 20
射束发散性 (mrad) 垂直 ：1.8，水平：0.25
• 表格中参数为“约”数，仅供参考。
22
FCC Part15 SubPartB class B，EU:EMC 导则，AS/NZS，VCCI classB,
CU TR 020
IEC60825-1: Class 1M 激光产品
FDA/21 CFR Part 1040.10: Class I 激光产品
* 防水型号
本尼康测距望远镜具防水设计 , 可在最大深度约 1 米 /3.3 英尺处维持正常状态长
达约 10 分钟，这时不会对光学系统造成损坏，也不会影响观察效果，但是不能
在水下使用。
尼康测距望远镜具备下列优点 ：
・ 充氮处理，可防雾。
使用本尼康测距望远镜时应遵守下列指导 ：
・ 本产品为非密封结构，因此不应置于流水中或在其中操作。
・ 如果在本产品的可移动部件上发现水分，应停止使用并将水分擦除。
** 仅指轻微的水溅，并不具备防水功能。如果测距望远镜浸没水中，水可能会进入
设备。如果水进入电池匣，应擦去所有水分，并令电池匣充分干燥。
电池持久力
连续操作 ：约 3,300 次（约 20˚C 时）
此测量次数可能根据环境等条件和其他因素的不同而有所变化。 仅具有指导性。
• 随本尼康测距望远镜提供的电池是用于检查操作的。由于自然放电的关系，该电
池的持久力可能会低于以上标注的数值。
• 如果由于浸水而导致水渗入电池舱，应充分令电池舱干燥，然后更换电池。
23
￭故障排除 / 维修
如果尼康测距望远镜无法如预期般运作，在联系尼康售后服务中心或尼康特约维
修店前，请先查看该列表。
● 如果产品出现问题。
问题 原因／解决方案
・按下 PWR 按钮（机身顶部）。
・设备不启动
・检查电池是否已正确插入。
・更换新电池。
・确认每一模式设定。
・无法测量
・异常结果
・确认是否能测量您近处的大型目标（例如 ：前方约 15
米/码的建筑）。
・如有必要，清洁镜头表面。
・不知道 VR（减震）
功能是否发挥作用
・无法关闭 VR（减震）
功能
24
・当测距望远镜设置为 ON 和 OFF 时，比较取景器中目
标的震动情况。
・当测距望远镜设置为 ON 时，VR（减震）功能始终启动。
・当测距望远镜设置为 ON 时，VR（减震）功能同时启动。
当测距望远镜设置为 OFF 时，VR（减震）功能自动关闭。
・VR（减震）功能无法打开或关闭。
・当电源打开和关闭
时，有细微的运动
声音
・由于采用 VR（减震）系统马达，会产生细微的运动
声音。
出现这些声音是正常情况，请继续使用测距望远镜。
・内部显示中显示 [
● 如果产品需要维修，请联系尼康售后服务中心或尼康特约维修店。
请勿自行维修或拆卸。否则可能导致严重后果。
・故障指示。请联系尼康售后服务中心或尼康特约维
]
修店。
25
进口商 : 尼康映像仪器销售（中国）有限公司
(上海市蒙自路757号 歌斐中心12楼01-07室 邮编:
200023)
尼康客户支持中心服务热线：
400-820-1665（周一至周日9:00-18:00，除夕下午休息）
http://www.nikon.com.cn/
出版日期 ：2018 年 3 月 1 日
原产地 ：中国 无锡
执行标准：GB/T 17117-2008
株式会社尼康美景
在中国印刷
294K_3_1803
