DIGITALKAMERA
Referenzhandbuch
De
Einleitung |
i |
|
Inhaltsverzeichnis |
xx |
|
Die Kamera in der Übersicht |
1 |
|
Vorbereitungen für Aufnahme |
6 |
|
Grundlegende Aufnahmeund Wiedergabefunktionen |
12 |
|
Aufnahmefunktionen |
21 |
|
Wiedergabefunktionen |
59 |
|
Aufzeichnen und Wiedergabe von Filmen |
71 |
|
Verwendung von Menüs |
78 |
|
Verwendung der Positionsdatenfunktionen/Anzeigen von Karten |
132 |
|
Verwendung der Wi-Fi-Funktion (Wireless-LAN) |
146 |
|
Anschluss der Kamera an ein Fernsehgerät, einen Computer oder |
150 |
|
einen Drucker |
||
|
||
Technische Hinweise und Vorsichtsmaßregeln |
159 |
Um Ihr Nikon-Produkt optimal nutzen zu können, sollten Sie unbedingt die Abschnitte »Sicherheitshinweise« (Avi–viii), »<Wichtig> Stoßfestigkeit, Wasserdichtigkeit, Staubdichtigkeit und Kondensation« (Aix), »<Wichtig> Hinweis zu den Positionsdatenoptionen (GPS/GLONASS, elektronischer Kompass)« (Axv) und »Wi-Fi (Wireless-LAN-Netzwerk)« (Axviii) sowie alle anderen Anleitungen und Handbücher sorgfältig lesen und auch Dritten, die diese Kamera verwenden, zum Lesen geben.
•Wenn Sie die Kamera sofort verwenden wollen, siehe »Vorbereitungen für Aufnahme« (A6) und »Grundlegende Aufnahmeund Wiedergabefunktionen« (A12).
• Symbole und Konventionen
Symbol |
Beschreibung |
BDieses Symbol kennzeichnet Sicherheitshinweise und Information, die Sie vor Gebrauch der Kamera ebenfalls lesen sollten.
CDieses Symbol kennzeichnet Hinweise und Information, die Sie vor Gebrauch der Kamera lesen sollten.
ADieses Symbol markiert andere Seiten, die einschlägige Informationen enthalten.
•SD-, SDHCund SDXC-Speicherkarten werden in diesem Handbuch als »Speicherkarten« bezeichnet.
•Die Werkseinstellungen bei Auslieferung der Kamera werden auch als »Standardeinstellung« bezeichnet.
•Die Bezeichnungen der auf dem Kameramonitor angezeigten Menüoptionen sowie die Bezeichnungen der auf dem Computermonitor angezeigten Schaltflächen oder Meldungen sind durch Fettdruck hervorgehoben.
•Um die auf dem Monitor eingeblendeten Symbole und Anzeigen in diesem Handbuch optimal darstellen zu können, werden sie in einigen Fällen ohne das normalerweise sichtbare Bild gezeigt.
<![endif]>Einleitung
i
Den Trageriemen vor dem Unterwassereinsatz der Kamera entfernen.
<![if ! IE]><![endif]>Einleitung
ii
Immer auf dem neuesten Stand
Nikon bietet den Kunden im Internet eine umfangreiche Produktunterstützung an, die »Immer auf dem neuesten Stand« ist. Auf folgenden Internetseiten finden Sie aktuelle Informationen zu Nikon-Produkten sowie die neuesten Software-Downloads:
•Für Benutzer in den USA: http://www.nikonusa.com/
•Für Benutzer in Europa: http://www.europe-nikon.com/support/
•Für Benutzer in Asien, Ozeanien, im Nahen Osten und in Afrika: http://www.nikon-asia.com/
Auf diesen regelmäßig aktualisierten Webseiten erhalten Sie aktuelle Produktinformationen, Tipps und Antworten auf häufig gestellte Fragen (FAQ) sowie allgemeine Informationen zu Digitalfotografie und digitaler Bildverarbeitung. Ergänzende Informationen bekommen Sie von der Nikon-Vertretung in Ihrer Nähe. Kontaktinformationen finden Sie auf der unten angegebenen Website:
http://imaging.nikon.com/
Verwenden Sie nur Nikon-Originalzubehör
Nikon COOLPIX-Digitalkameras werden nach strengsten Qualitätsmaßstäben gefertigt und enthalten hochwertige elektronische Bauteile. Verwenden Sie nur elektronisches NikonOriginalzubehör (z. B. Akkuladegeräte, Akkus, Netzadapter mit Akkuladefunktion, Netzadapter und USB-Kabel), das durch das Nikon-Zertifikat speziell für Ihre NikonDigitalkamera ausgewiesen ist und die Betriebssowie Sicherheitsanforderungen der elektronischen Bauteile erfüllt.
ELEKTRONISCHES ZUBEHÖR, DAS NICHT AUS DEM HAUSE NIKON STAMMT, KANN DIE ELEKTRONIK DER KAMERA BESCHÄDIGEN UND ZUM VERLUST IHRER NIKON-GARANTIE FÜHREN.
Lithium-Ionen-Akkus von Fremdherstellern ohne das Nikon-Echtheitshologramm können den Betrieb der Kamera beeinträchtigen oder sich in der Kamera überhitzen, entzünden, bersten oder auslaufen.
Echtheitshologramm: Weist dieses
Produkt als Nikon-Originalprodukt aus.
Nähere Informationen zum aktuellen Nikon-Systemzubehör erhalten Sie bei Ihrem NikonFachhändler.
Fotografieren zu wichtigen Anlässen
Vor allem vor besonders wichtigen Fototerminen, beispielsweise bei Hochzeiten oder vor einer Urlaubsreise, sollten Sie sich durch einige Testaufnahmen von der Funktionstüchtigkeit der Kamera überzeugen. Nikon übernimmt keine Haftung für Schäden oder Umsatzausfälle, die durch Funktionsstörungen der Kamera verursacht wurden.
<![endif]>Einleitung
iii
Über diese Handbücher
|
• |
Die Reproduktion der Dokumente, auch das auszugsweise Vervielfältigen, bedarf der |
|
|
|
ausdrücklichen Genehmigung durch Nikon. Dies gilt auch für die elektronische Erfassung |
|
|
|
und die Übersetzung in eine andere Sprache. |
|
|
• |
Grafiken und Monitorinhalte, die in diesem Handbuch angezeigt werden, weichen in |
|
<![if ! IE]> <![endif]>Einleitung |
• |
ihrem Aussehen möglicherweise vom tatsächlichen Produkt ab. |
|
Nikon behält sich jederzeit Änderungen an der in diesen Handbüchern beschriebenen |
|||
|
|||
|
|
Hardund Software ohne vorherige Ankündigung vor. |
|
|
• |
Nikon übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch des |
|
|
|
Produkts entstehen. |
|
|
• |
Diese Handbücher wurden mit größter Sorgfalt erstellt. Sollten Sie jedoch Fehler in |
|
|
|
diesen Handbüchern entdecken oder Verbesserungsvorschläge machen können, |
|
|
|
wenden Sie sich bitte an Ihren Nikon-Vertragshändler (Adresse ist separat aufgeführt). |
Hinweise zum Urheberrecht
Bitte beachten Sie, dass das mit einem Scanner oder einer Digitalkamera digitalisierte Bildmaterial möglicherweise dem Urheberrechtsschutz unterliegt und die nicht autorisierte Verwendung und Verbreitung solchen Materials strafbar sein oder zivilrechtliche Ansprüche auf Unterlassen und/oder Schadensersatz nach sich ziehen kann.
• Dinge, die nicht kopiert oder reproduziert werden dürfen
Bitte beachten Sie, dass Geldscheine, Münzen und Wertpapiere nicht kopiert oder reproduziert werden dürfen, selbst wenn sie als »Kopie« gekennzeichnet werden. Das Kopieren oder Reproduzieren von Geldscheinen, Münzen und Wertpapieren eines anderen Landes ist ebenfalls nicht erlaubt. Ohne ausdrückliche behördliche Genehmigung dürfen Postwertzeichen oder freigemachte Postkarten nicht kopiert oder reproduziert werden.
Das Kopieren und Reproduzieren von Stempeln und Siegeln ist nicht erlaubt.
• Öffentliche und private Dokumente
Bitte beachten Sie das einschlägige Recht zum Kopieren und Reproduzieren von Wertpapieren privater Unternehmen (z. B. Aktien oder Urkunden), Fahrausweisen, Gutscheinen etc. Es ist in der Regel nicht erlaubt, diese zu vervielfältigen. In Ausnahmefällen kann jedoch für bestimmte Institutionen eine Sondergenehmigung vorliegen. Kopieren Sie keine Dokumente, die von öffentlichen Einrichtungen oder privaten Unternehmen ausgegeben werden (z. B. Pässe, Führerscheine, Personalausweise, Eintrittskarten, Firmenausweise, Essensgutscheine etc.).
• Urheberrechtlich geschützte Werke
Urheberrechtlich geschützte Werke, wie Bücher, Musikaufzeichnungen, Gemälde, Drucke, Stadtund Landkarten, Zeichnungen, Filme und Fotografien unterliegen dem internationalen Urheberrecht. Bitte beachten Sie, dass auch Vervielfältigungen und Verwertungen geschützter Werke im privaten Bereich dem Urheberrechtsschutz unterliegen, sodass Sie ggf. die Genehmigung des Autors, Künstlers oder betreffenden Verlages einholen müssen.
iv
Entsorgen von Datenträgern
Beim Löschen der Bilder auf Datenträgern wie den Speicherkarten bzw. im kamerainternen Speicher und beim Formatieren dieser Datenträger werden die ursprünglichen Bilddaten nicht vollständig entfernt. Gelöschte Dateien auf entsorgten Datenträgern können unter Umständen mithilfe von kommerziell erhältlicher Software wiederhergestellt werden. Es besteht daher die Gefahr, dass Unbefugte Ihre privaten Bilddaten missbrauchen. Stellen Sie sicher, dass Ihre Bilder und andere persönliche Daten nicht in unbefugte Hände gelangen.
Bevor Sie ein Speichermedium entsorgen oder an Dritte weitergeben, sollten Sie sicherstellen, dass kein Zugriff auf Ihre zuvor abgelegten Daten möglich ist. Bei Speicherkarten können Sie hierfür wie folgt vorgehen: Formatieren Sie die Karte oder löschen Sie alle Daten mittels einer kommerziellen Software und setzen Sie nach der Formatierung die Option »Koordinaten aufzeichnen« unter »Positionsdatenoptionen« im Standortdatenmenü (A78) auf »Aus« und füllen Sie anschließend die gesamte Speicherkarte mit Bildern ohne relevanten Inhalt (z. B. Aufnahmen des leeren Himmels). Wenn Sie Datenträger physikalisch zerstören möchten, sollten Sie darauf achten, sich nicht zu verletzen und keine anderen Gegenstände zu beschädigen.
Bei der COOLPIX AW130 werden die auf der Speicherkarte abgespeicherten Log-Daten auf gleiche Weise wie andere Daten gehandhabt. Zum Löschen von Log-Daten, die nicht auf der Speicherkarte abgespeichert sind, »Log erstellen« M»Alle Logs beenden« M»Logs löschen« wählen.
Zum Löschen von Wi-Fi-Einstellungen, die Option »Standardwerte« im Wi-Fi- Optionsmenü wählen (A78).
Konformitätsmarkierung
Den nachfolgenden Vorgang ausführen, um diverse Konformitätsmarkierungen anzuzeigen, denen die Kamera entspricht.
Die d-Taste drücken MMenüsymbol zMKonformitätsmarkierung Mk-Taste
<![endif]>Einleitung
v
<![endif]>Einleitung
Bitte lesen Sie diese Sicherheitshinweise vor dem Betrieb Ihres Nikon-Produkts sorgfältig durch, um Schäden am Produkt oder Verletzungen zu vermeiden. Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt benutzen werden. Die in diesem Abschnitt beschriebenen Warnhinweise und Vorsichtsmaßnahmen sind durch das folgende Symbol gekennzeichnet:
Mit diesem Symbol werden Warnungen gekennzeichnet, die vor dem Gebrauch dieses Nikon-Produkts gelesen werden sollten, um möglichen Verletzungen vorzubeugen.
Das Gerät bei Fehlfunktion sofort ausschalten
Bei Rauchoder abnormaler Geruchsentwicklung in Kamera oder Netzadapter mit Akkuladefunktion den Netzadapter mit Akkuladefunktion sofort vom Stromnetz trennen und den Akku aus dem Gerät nehmen. Dabei vorsichtig vorgehen, um Verbrennungen zu vermeiden. Der fortgesetzte Betrieb von Kamera oder Netzadapter kann zu ernsthaften Verletzungen führen. Bitte wenden Sie sich zur Beseitigung von Störungen an Ihren Fachhändler oder an den Nikon-Kundendienst. Wenn Sie die Kamera zur Reparatur geben oder einschicken, sollten Sie sich vorher vergewissern, dass die Akkus entnommen sind.
Keinesfalls versuchen, die Kamera zu zerlegen
Das Berühren der internen Komponenten der Kamera oder des Netzadapters mit Akkuladefunktion kann zu Verletzungen führen. Reparaturarbeiten sollten ausschließlich durch einen Fachhändler oder den Nikon-Kundendienst vorgenommen werden. Falls die Kamera oder der Netzadapter mit Akkuladefunktion durch einen Fall oder eine andere äußere Einwirkung beschädigt werden sollte, die Verbindung zum Netzadapter trennen und den Akku herausnehmen. Lassen Sie das Produkt von Ihrem Fachhändler oder vom Nikon-Kundendienst überprüfen.
Die Kamera bzw. den Netzadapter mit Akkuladefunktion keinesfalls in der Nähe von brennbarem Gas verwenden
In der Nähe von brennbarem Gas niemals elektronische Geräte in Betrieb nehmen. Es besteht Explosionsund Brandgefahr.
Den Trageriemen vor dem Unterwassereinsatz der Kamera entfernen
Durch Verfangen des Trageriemens am Hals kann Strangulierung resultieren.
Vorsicht bei der Verwendung des Trageriemens
Legen Sie den Riemen niemals um den Hals eines Kindes. Es besteht die Gefahr einer Strangulierung.
Kamera und Zubehör unbedingt von Kindern fernhalten
Sicherstellen, dass Kleinteile wie Batterien, Akkus usw. nicht in die Hände von Kindern gelangen und verschluckt werden können.
vi
Unbedingt längeren Hautkontakt mit der Kamera, dem Netzadapter mit Akkuladefunktion oder dem Netzadapter vermeiden, wenn die Geräte eingeschaltet sind oder benutzt werden
Teile dieser Geräte werden während des Betriebs heiß. Wenn die Geräte längere Zeit Ihre Haut berühren, besteht die Gefahr leichter Verbrennungen.
Das Gerät nicht an Orten aufbewahren, wo es hohen Temperaturen ausgesetzt ist, wie z. B. in einem geschlossenen Fahrzeug unter direkter Sonneneinstrahlung
Anderenfalls können Schäden oder Brand entstehen.
Verwenden Sie eine geeignete Stromquelle (Akku, Netzadapter mit Akkuladefunktion, Netzadapter, USB-Kabel)
Verwenden von anderen Stromquellen, die nicht von Nikon stammen, kann Schäden und Störungen zur Folge haben.
Vorsicht beim Umgang mit Akkus
Akkus können bei unsachgemäßer Handhabung auslaufen, überhitzen oder explodieren. Bitte beachten Sie die nachfolgenden Warnhinweise zur Handhabung des Akkus in diesem Produkt:
•Die Kamera vor dem Wechseln oder Entfernen des Akkus stets ausschalten. Bei Verwendung des Netzadapters mit Akkuladefunktion/Netzadapters sicherstellen, dass er abgezogen ist.
•Nur den Lithium-Ionen-Akku EN-EL12 (im Lieferumfang enthalten) verwenden. Den Akku nur in Kameras aufladen, die Akkuladen unterstützen. Zum Laden den Netzadapter mit Akkuladefunktion EH-71P/EH-73P und das USB-Kabel UC-E21 (beide im Lieferumfang enthalten) verwenden. Mit dem Akkuladegerät MH-65 (optionales Zubehör) kann der Akku auch ohne Kamera aufgeladen werden.
•Darauf achten, dass der Akku mit korrekter Ausrichtung eingesetzt wird.
•Den Akku keinesfalls kurzschließen und niemals versuchen, ihn zu öffnen oder die Isolierung zu entfernen.
•Den Akku vor Hitze und offenen Flammen schützen.
•Den Akku keinesfalls in Wasser tauchen und unbedingt vor Nässe und Feuchtigkeit schützen.
•Den Akku vor dem Transport in einem Plastikbeutel verstauen, um seine Kontakte zu isolieren. Den Akku nicht zusammen mit Metallgegenständen wie Halsketten oder Haarnadeln transportieren oder lagern.
•Die Gefahr des Auslaufens ist vor allem bei leeren Akkus gegeben. Um Beschädigungen an der Kamera zu vermeiden, den Akku bei völliger Entladung unbedingt aus der Kamera nehmen.
•Keinesfalls Akkus verwenden, die durch Verformung oder Verfärbung auf eine Beschädigung hinweisen.
•Wenn aus dem beschädigten Akku Flüssigkeit ausläuft und mit Haut oder Kleidung in Kontakt kommt, die betroffenen Stellen sofort mit reichlich Wasser spülen.
Warnhinweise für den Umgang mit dem Netzadapter mit Akkuladefunktion
•Das Gerät vor Feuchtigkeit und Nässe schützen. Die Missachtung dieser Vorsichtsmaßnahme kann einen Brand oder Stromschlag verursachen.
<![endif]>Einleitung
vii
|
• Staub auf oder neben den Metallteilen des Steckers sollte mit einem trockenen |
|
|
Tuch entfernt werden. Die Verwendung verschmutzter Stecker kann einen Brand |
|
|
verursachen. |
|
|
• Bei Gewitter den Netzstecker keinesfalls berühren und ausreichend Abstand zum |
|
|
||
|
Netzadapter mit Akkuladefunktion einhalten. Anderenfalls besteht die Gefahr |
|
|
eines Stromschlags. |
|
<![if ! IE]> <![endif]>Einleitung |
• Das USB-Kabel darf nicht beschädigt, modifiziert, gewaltsam gezogen oder |
|
geknickt werden. Stellen Sie keine schweren Gegenstände auf das Kabel und |
||
|
||
|
schützen Sie es vor Hitze und offenen Flammen. Sollte die Isolierung beschädigt |
|
|
sein und blanker Draht hervortreten, wenden Sie sich zwecks Austausch an Ihren |
|
|
Fachhändler oder an den Nikon-Kundendienst. Die Missachtung dieser |
|
|
Vorsichtsmaßnahmen kann einen Brand oder Stromschlag verursachen. |
|
|
• Den Netzstecker oder den Netzadapter mit Akkuladefunktion niemals mit nassen |
|
|
Händen anfassen. Anderenfalls besteht die Gefahr eines Stromschlags. |
|
|
• Keinesfalls Reisetransformatoren, Netzadapter oder DC-AC-Wandler zum |
|
|
Umwandeln von Spannungen verwenden. Die Missachtung dieser |
|
|
Vorsichtsmaßnahmen kann zur Beschädigung oder Überhitzung der Kamera |
|
|
führen. |
|
|
Nur geeignete Kabel verwenden |
|
|
Verwenden Sie zum Anschluss des Geräts nur Original-Nikon-Kabel, die im |
|
|
Lieferumfang enthalten oder als optionales Zubehör erhältlich sind. |
|
|
Vorsicht beim Umgang mit beweglichen Teilen |
|
|
Aufpassen, damit nicht Finger oder andere Gegenstände am Objektivverschluss oder |
|
|
an den beweglichen Teilen der Kamera eingeklemmt werden. |
|
|
Das Auslösen des Blitzgeräts in unmittelbarer Nähe der Augen eines |
|
|
Menschen oder Tieres kann zu einer nachhaltigen Schädigung der |
|
|
Augen führen |
|
|
Der Blitz sollte mindestens 1 m vom Motiv entfernt sein. |
|
|
Achten Sie insbesondere bei Blitzaufnahmen von Säuglingen und Kleinkindern auf |
|
|
ausreichenden Abstand! |
|
|
Das Blitzgerät niemals auslösen, wenn sich Körperteile oder |
|
|
Gegenstände in unmittelbarer Nähe des Blitzfensters befinden |
|
|
Die Missachtung dieser Vorsichtsmaßnahme kann zu Verbrennungen führen oder |
|
|
einen Brand verursachen. |
|
|
Den Anweisungen der Fluggesellschaft bzw. des Krankenhauses Folge |
|
|
leisten. |
|
|
Die Kamera nicht direkt berühren, nachdem sie längere Zeit tieferen |
|
|
Temperaturen von 0 °C oder darunter ausgesetzt war |
|
|
Bei der Berührung von Metallteilen können anderenfalls Hautverletzungen |
|
|
resultieren. Handschuhe usw. tragen. |
|
|
Das Filmlicht nur mit Vorsicht verwenden |
|
|
Keinesfalls direkt ins Filmlicht blicken. Anderenfalls können Augenschäden oder |
|
|
Sehstörungen resultieren. |
viii
•Unbedingt die nachfolgenden Anweisungen sowie die in »Pflege des Produkts« (A160) lesen.
Diese Kamera hat den von Nikon konzipierten hauseigenen Test (Fall aus Höhe von 210 cm auf eine 5 cm dicke Sperrholzplatte) gemäß MIL-STD 810F Method 516.5- Shock* bestanden.
Dieser Test kann weder die Wasserdichtigkeit garantieren noch gewährleisten, dass die Kamera unter allen Bedingungen frei von Schäden oder Störungen bleibt. Änderungen am Äußeren wie Abblättern von Lack oder Verformung des Aufprallbereichs sind nicht Gegenstand des Nikon-Falltests.
*Standardtest des US-Verteidigungsministeriums:
Bei diesem Falltest werden 5 Kameras in 26 Richtungen (8 x Kanten, 12 x Ecken und 6 x Oberflächen) aus 122 cm Höhe fallen gelassen, um sicherzustellen, dass eine der fünf Kameras den Test besteht. Wird ein Defekt bei diesem Test erkannt, werden weitere 5 Kameras getestet, um zu gewährleisten, dass zumindest eine bis fünf Kameras die Testkriterien erfüllen.
Die Kamera vor übermäßigen Stößen, Vibrationen und Druckeinwirkungen schützen, die durch Fall, Stoß oder Auflegen von schweren Gegenständen entstehen.
Anderenfalls könnte sich die Kamera verformen, die luftdichte Abdichtung beeinträchtigt werden oder Wasser in die Kamera eindringen, wodurch Kamerastörungen resultieren können,
•Die Kamera keinesfalls in Wassertiefen von mehr als 30 m einsetzen.
•Die Kamera vor Wasserstrahlen schützen und nicht unter laufendes Wasser halten.
•Keinesfalls sich auf die Kamera setzen, wenn sie sich in einer Hosentasche usw. befindet.
Die Kamera nicht mit Gewalt in eine Tasche oder einen Koffer usw. stopfen.
Hinweise zu Staubund Wasserdichtigkeit
Diese Kamera erfüllt die JIS/IEC-Wasserdichtigkeitsnorm 8 (IPX8) und die JIS/IECStaubdichtigkeitsnorm 6 (IP6X) und erlaubt Unterwassereinsatz für bis zu 60 Minuten bei Wassertiefen von maximal 30 m.*
Diese Klassifizierung kann weder die Wasserdichtigkeit garantieren noch gewährleisten, dass die Kamera unter allen Bedingungen frei von Schäden oder Störungen bleibt.
*Durch diese Klassifizierung wird nur angezeigt, dass diese Kamera auslegungsgemäß dem angegebenen Wasserdruck für die angegebene Zeit standhält, wenn sie entsprechend den von Nikon definierten Methoden eingesetzt wird.
<![endif]>Einleitung
ix
Nach übermäßigen Stößen, Vibrationen oder Druckeinwirkungen durch Fall, Stoß oder Auflegen von schweren Gegenständen kann die Wasserdichtigkeit der Kamera nicht mehr garantiert werden.
• Nach Stoßeinwirkung empfehlen wir die Kamera von einem Fachhändler oder
|
einer autorisierten Nikon-Kundendienststelle gegen Rechnung auf |
|
|
Wasserdichtigkeit prüfen zu lassen. |
|
<![if ! IE]> <![endif]>Einleitung |
- |
Die Kamera keinesfalls fallen lassen, gegen harte Objekte wie Felsen schlagen |
|
oder auf Wasserflächen fallen lassen. |
|
|
- |
Die Kamera keinesfalls in Wassertiefen von mehr als 30 m einsetzen. |
|
- |
Die Kamera keinesfalls dem Wasserdruck von Stromschnellen oder Wasserfällen |
|
|
aussetzen. |
- Die Nikon-Garantie schließt Schäden durch Eindringen von Wasser in die Kamera aufgrund von unsachgemäßer Handhabung aus.
• Sollte Wasser eindringen, die Kamera sofort ausschalten und nicht mehr verwenden. Feuchtigkeit von der Kamera umgehend abwischen und die Kamera schnellstmöglich dem autorisierten Nikon-Kundendienst übergeben.
• Die Wasserdichtigkeit dieser Kamera ist ausschließlich auf Süßwasser (Schwimmbäder, Flüsse und Seen) sowie Meerwasser ausgelegt.
• Die inneren Bereiche der Kamera sind nicht wasserdicht. Bei Eindringen von Wasser können Komponenten rosten, wodurch hohe Reparaturkosten und irreparable Schäden entstehen können.
• Die Zubehörteile sind nicht wasserdicht.
• Sollten Flüssigkeiten oder Wassertropfen auf die Außenseite der Kamera oder auf die Innenseite der Akkufach-/ Speicherkartenfach-Abdeckung gelangen, diese sofort mit einem
trockenen, weichen Tuch abwischen. Keinesfalls eine feuchte Speicherkarte oder einen nassen Akku in die Kamera
einsetzen. Wird die Akkufach-/Speicherkartenfach-
Abdeckung in nasser Umgebung wie
unter Wasser oder nahe am Wasser geöffnet, könnte Wasser in die Kamera eindringen und zu Schäden an der Kamera führen.
Die Abdeckung nicht mit nassen Händen öffnen. Anderenfalls könnte Wasser in die Kamera eindringen und zu Schäden an der Kamera führen.
x
• Falls Fremdkörper an der Außenseite der Kamera oder auf der Innenseite der Akkufach-/Speicherkartenfach-Abdeckung wie z.B. an den gelben Wasserdichtungen, Scharnieren, dem Speicherkartenschlitz
oder Kontakten anhaften, diese umgehend mit einem Blasebalg entfernen. Falls
Fremdkörper an der Wasserdichtung der Akku-/Speicherkartenfach-Abdeckung anhaften, diese mit dem beiliegenden
Pinsel entfernen. Den beiliegenden Pinsel ausschließlich zum Reinigen der Wasserdichtung verwenden.
•Fremdmaterialien wie Sonnenöl, Sonnenschutzcreme, Badepulver, Waschmittel, Seife, organische Lösungsmittel, Öl oder Alkohol von der Außenseite der Kamera sofort abwischen. Anderenfalls kann das Gehäuse der Kamera Schaden nehmen.
•Die Kamera keinesfalls über längere Zeit sehr niedrigen Temperaturen wie in Kaltklimagebieten und hohen Temperaturen von 40 °C und höher aussetzen, wie sie z. B. bei direkter Sonneneinstrahlung im Innenraum eines Fahrzeugs, auf einem Boot, am Strand oder in der Nähe von Wärmequellen auftreten. Anderenfalls kann die Wasserdichtigkeit der Kamera beeinträchtigt werden.
Den Trageriemen vor dem Unterwassereinsatz der Kamera entfernen.
1.Sicherstellen, dass keine Fremdkörper an der Innenseite der Akkufach-/ Speicherkartenfach-Abdeckung anhaften.
•Fremdkörper wie Sand, Staub oder Haare an der Innenseite der Akkufach-/ Speicherkartenfach-Abdeckung umgehend mit einem Blasebalg entfernen.
•Flüssigkeiten oder Wassertropfen an der Innenseite der Akkufach-/ Speicherkartenfach-Abdeckung sofort mit einem trockenen, weichen Tuch abwischen.
2.Sicherstellen, dass die Wasserdichtung der Akkufach-/ Speicherkartenfach-Abdeckung weder verformt ist, noch Risse aufweist.
•Die Wasserdichtung der Akku-/Speicherkartenfach-Abdeckung kann aufgrund von Alterung nach einem Jahr ihre Dichtwirkung verlieren.
Daher bei Alterungserscheinung der Wasserdichtung einen Fachhändler oder den autorisierten Nikon-Kundendienst kontaktieren.
•Sicherstellen, dass sich die Wasserdichtung nicht von der Kamera gelöst hat.
3.Stets sicherstellen, dass die Akku-/Speicherkartenfach-Abdeckung fest verschlossen ist.
•Drehen Sie den Riegel der Akkufach-/Speicherkartenfach-Abdeckung, bis er hörbar einrastet. Achten Sie dabei darauf, dass die Kordel des Trageriemens sich nicht darin verfängt.
•Sicherstellen, dass die Riegelanzeige die Schließstellung bestätigt.
<![endif]>Einleitung
xi
|
Die folgenden Vorsichtshinweise befolgen, um ein Eindringen von Wasser in |
|
|
die Kamera zu verhindern. |
|
|
||
|
• Keinesfalls mit der Kamera tiefer als 30 m tauchen. |
|
|
• Die Kamera unter Wasser nicht länger als 60 Minuten verwenden. |
|
<![if ! IE]> <![endif]>Einleitung |
• Die Kamera unter Wasser nur bei einem Temperaturbereich von 0 °C bis 40 °C |
|
verwenden. |
||
|
||
|
• Die Kamera keinesfalls in heißen Quellen verwenden. |
|
|
• Die Akku-/Speicherkartenfach-Abdeckung niemals unter Wasser öffnen oder |
|
|
schließen. |
|
|
• Die Kamera beim Unterwassereinsatz vor Stoß schützen. |
|
|
Nicht mit der Kamera ins Wasser springen oder hohen Wasserdrücken wie in |
|
|
Stromschnellen und Wasserfällen aussetzen. |
|
|
• Diese Kamera schwimmt nicht im Wasser. Daher die Kamera nicht unter Wasser |
|
|
loslassen. |
Innerhalb von 60 Minuten nach dem Einsatz unter Wasser oder am Strand die Kamera mit einem mit Süßwasser leicht angefeuchteten Tuch von Sand, Staub und Salz befreien und danach gründlich abtrocknen,
Werden Salzkristalle oder Fremdkörper auf der Kamera belassen, können sie Schäden, Verfärbung, schlechten Geruch und Beeinträchtigung der Wasserdichtigkeit verursachen.
Das nachfolgend beschriebene Reinigungsverfahren wird empfohlen, um langfristig eine ordnungsgemäße Funktion der Kamera sicherzustellen.
• Vor dem Reinigen der Kamera sämtliche Wassertropfen, Staub, Salzpartikel und andere Fremdkörper von Händen, Körpern und Haaren entfernen.
• Es empfiehlt sich, die Kamera in geschlossenen Räumen zu reinigen und dabei Orte zu vermeiden, an denen sie Wasserspritzern oder Sand ausgesetzt ist.
• Keinesfalls die Akku-/Speicherkartenfach-Abdeckung öffnen, bevor nicht sämtliche Fremdkörper und Verunreinigungen mit Wasser abgewaschen wurden und die Kamera gründlich getrocknet wurde.
xii
1.Die Akku-/Speicherkartenfach-Abdeckung geschlossen halten und die Kamera mit sauberem Süßwasser waschen.
Die Kamera für 10 Minuten in eine flache, mit sauberem Süßwasser (wie Leitungswasser oder salzfreiem Brunnenwasser) gefüllte Schale legen.
•Falls Knöpfe und Schalter nicht korrekt funktionieren, sind sie evtl. durch Fremdkörper blockiert. In so einem Fall die Kamera in Süßwasser eintauchen und ausreichend schwenken, um die Fremdkörper von der Kamera zu entfernen.
•Beim Eintauchen der Kamera in Wasser können einige Luftblasen aus den Ablauföffnungen der Kamera wie den Öffnungen des Mikrofons und der Lautsprecher austreten. Dies stellt jedoch keine Störung dar.
2.Wassertropfen mit einem weichen, trockenen Tuch von der Kamera abwischen und die Kamera an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung trocknen lassen.
•Die Kamera zum Trocknen auf ein trockenes Tuch platzieren.
Wasser tritt aus den Öffnungen des Mikrofons und der Lautsprecher aus.
•Die Kamera keines falls mit einem Fön oder in einem Wäschetrockner trocknen.
•Keinesfalls chemische Substanzen (wie Benzin, Verdünner, Alkohol oder Reiniger), Seife oder neutrale Reinigungsmittel auf der Kamera anwenden.
Bei Verformung von Dichtungen oder Kameragehäuse ist die Wasserdichtigkeit beeinträchtigt.
3.Zunächst sicherstellen, dass sich keine Wassertropfen mehr auf der Kamera befinden, und dann die Akkufach-/Speicherkartenfach- Abdeckung öffnen. Feuchtigkeit und Fremdkörper im Inneren der Kamera mit einem trockenen, weichen Tuch vorsichtig abwischen.
•Wird die Abdeckung geöffnet, bevor die Kamera sorgfältig abgetrocknet wurde, können Wassertropfen an die Speicherkarte oder den Akku gelangen. Wassertropfen können unter die Akku-/Speicherkartenfach-Abdeckung (an Dichtungen, Scharniere, Speicherkartenfach oder Kontakte) dringen.
In diesem Fall die Feuchtigkeit mit einem trockenen, weichen Tuch entfernen.
•Wird die Abdeckung bei Feuchtigkeit im Inneren geschlossen, können Kondensation und Störungen resultieren.
•Bei Wassertropfenansammlung an den Öffnungen für Mikrofon und Lautsprecher kann sich der Klang verschlechtern bzw. verzerren.
-Die Wassertropfen mit einem trockenen, weichen Tuch entfernen.
-Keinesfalls spitze Gegenstände in die Öffnungen für Mikrofon und Lautsprecher stecken. Bei Beschädigung des Inneren der Kamera ist die Wasserdichtigkeit beeinträchtigt.
•Weitere Informationen siehe »Reinigung« (A164).
<![endif]>Einleitung
xiii
|
Hinweise über Betriebstemperatur, Feuchtigkeit und |
||||
|
Kondensation |
||||
|
Die Funktion dieser Kamera wurde bei Temperaturen von −10 bis +40 °C getestet. |
||||
|
|||||
|
Bei Verwendung der Kamera in kalten Klimaregionen oder in großen Höhen die |
||||
|
nachstehenden Vorsichtsmaßregeln befolgen. |
||||
|
|||||
<![if ! IE]> <![endif]>Einleitung |
• Die Akkuleistung (Anzahl der Aufnahmen und Aufnahmezeit) nimmt |
||||
• Bei sehr kalter Kamera kann ihre Leistung vorübergehend absinken. Zum Beispiel |
|||||
|
vorübergehend ab. Die Kamera vor dem Einsatz daher in einem kälteisolierten |
||||
|
Behälter oder unter der Kleidung mitführen. |
||||
|
kann ihr Monitor direkt nach dem Einschalten wesentlich dunkler als normal |
||||
|
erscheinen und es können Geisterbilder auftreten. |
||||
|
• Schneeflocken oder Wassertropfen auf dem Kameragehäuse stets sofort |
||||
|
abwischen. |
||||
|
- Sollten Tasten oder Schalter gefrieren, funktionieren sie u. U. nicht mehr korrekt. |
||||
|
- Bei Wassertropfenansammlung an den Öffnungen für Mikrofon und |
||||
|
Lautsprecher kann sich der Klang verschlechtern bzw. verzerren. |
||||
|
Unter gewissen Umgebungsbedingungen wie |
||||
|
Temperaturund Feuchtigkeitseinflüssen kann es im |
||||
|
Monitor oder Objekt zu Beschlagen (Kondensation) |
|
|
||
|
|
||||
|
kommen. Dies stellt keine Fehlfunktion oder Störung |
|
|
|
|
|
|
||||
|
der Kamera dar. |
|
|
|
|
|
|
|
|
|
|
|
Umgebungseinflüsse, die in der Kamera zu |
||||
|
Beschlagen führen |
||||
|
Beschlagen (Kondensation) im Monitor oder Objektiv kann bei starken |
||||
|
Temperaturänderungen oder hoher Feuchtigkeit unter folgenden |
||||
|
Umgebungsbedingungen auftreten. |
||||
|
• Die Kamera wird plötzlich in kaltes Wasser eingetaucht, nachdem sie zuvor am |
||||
|
Strand oder unter direkter Sonneneinstrahlung hohen Temperaturen ausgesetzt |
||||
|
war. |
||||
|
• Die Kamera wird aus starker Kälte von draußen in einen beheizten Raum gebracht. |
||||
|
• Die Akkufach-/Speicherkartenfach-Abdeckung wird in sehr feuchter Umgebung |
||||
|
geöffnet oder geschlossen. |
Entfernen von Beschlag
•Nach Ausschalten der Kamera die Akkufach-Speicherkartenfach-Abdeckung an einem Ort mit stabiler Temperatur öffnen (Orte vermeiden, an denen hohe Temperaturen/Feuchtigkeit, Sand oder Staub auftreten).
Zum Entfernen des Beschlags den Akku und die Speicherkarte entfernen und die Kamera bei offener Akkufach-/Speicherkartenfach-Abdeckung auf die Umgebungstemperatur kommen lassen.
•Lässt sich der Beschlag dadurch nicht entfernen, einen Fachhändler oder den autorisierten Nikon-Kundendienst zu Rate ziehen.
xiv
Karten/Positionsbezeichnungen dieser Kamera
Vor Verwendung der Positionsdatenfunktionen unbedingt »ENDBENUTZERLIZENZVEREINBARUNG FÜR KARTENDATEN UND ORTSNAMENDATEN« (A187) lesen und die Bedingungen akzeptieren.
•Die Karten und Positionsbezeichnungen (POI (Sehenswürdigkeit)) stammen vom April 2014.
Die Karten und Positionsbezeichnungen werden nicht aktualisiert.
•Die Topografie wird entsprechend dem Kartenmaßstab vereinfacht dargestellt. Kartenmaßstab und Detailstufe der Positionsdaten sind von Land und Region abhängig.
Auf hohen Breitengraden verändern sich der horizontale und der vertikale Maßstab auf dem Monitor, wodurch sich die angezeigte Topografie von der tatsächlichen unterscheiden kann. Daher die Karten und Positionsbezeichnungen nur zur groben Orientierung verwenden.
•Die COOLPIX AW130 enthält keine detaillierten Kartendaten und Positionsbezeichnungen (POI: Sehenswürdigkeiten) der Volksrepublik China und der Republik Korea (Südkorea).
Hinweise zur Aufzeichnung von Koordinaten und Datenlogs
•Ist »Koordinaten aufzeichn.« unter »Positionsdatenoptionen« im Menü für Positionsdatenoptionen auf »Ein« gesetzt, wird die Aufzeichnung von
Koordinaten und Datenlogs auch nach Ausschalten der Kamera fortgesetzt (A132).
•Personen können anhand von Fotos oder Filmsequenzen identifiziert werden, die mit Positionsdaten aufgenommen wurden. Daher ist Vorsicht angezeigt, wenn Fotos oder Filmsequenzen mit Koordinaten oder Logdaten an Dritte übergeben
oder auf ein Netzwerk wie das Internet hochgeladen werden sollen, wo sie für die Öffentlichkeit sichtbar sind. Unbedingt »Entsorgen von Datenträgern« (Av) in diesem Zusammenhang lesen.
<![endif]>Einleitung
xv
<![endif]>Einleitung
Hinweise zu den Messfunktionen
Die COOLPIX AW130 ist eine Kamera. Daher diese Kamera nicht als Navigationshilfe oder Messinstrument verwenden.
•Informationen (wie Richtung, Höhe oder Wassertiefe), die von der Kamera gemessen wurden, nur zur groben Orientierung benutzen. Keinesfalls diese Informationen zur Navigation eines Flugzeugs, Fahrzeugs, Personen oder zur Landvermessung verwenden.
•Wenn die Kamera zum Bergsteigen, Trekking oder Tauchen verwendet wird, unbedingt eine Karte, ein Navigationsoder Messinstrument separat mitführen.
Verwendung der Kamera in Übersee
•Vor Mitführen der Kamera mit Positionsdatenfunktion nach Übersee unbedingt das Reisebüro oder die Botschaft des besuchten Landes befragen, ob Beschränkungen hinsichtlich der Verwendung solch einer Kamera bestehen. Zum Beispiel dürfen in China Koordinaten nicht ohne Genehmigung seitens der chinesischen Regierung aufgezeichnet werden.
Setzen Sie »Koordinaten aufzeichn.« auf »Aus«.
•Die Positionsdatenerfassung funktioniert in China und in Grenzgebieten zwischen China und benachbarten Ländern unter Umständen nicht korrekt (Stand Dezember 2014).
xvi
Hinweis für Kunden in Europa
VORSICHT
EXPLOSIONSGEFAHR BEI EINSETZEN EINES FALSCHEN AKKUTYPS.
AKKUS ENTSPRECHEND DEN ANWEISUNGEN ENTSORGEN.
Durch dieses Symbol wird angezeigt, dass elektrische und elektronische Geräte getrennt entsorgt werden muss.
Folgendes gilt für Verbraucher in europäischen Ländern:
•Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.
•Durch getrennte Entsorgung und Recycling können natürliche
Rohstoffe bewahrt und durch falsche Entsorgung verursachte, schädliche Folgen für die menschliche Gesundheit und Umwelt verhindert werden.
•Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
Dieses Symbol auf der Batterie bzw. dem Akku bedeutet, dass die Batterie bzw. der Akku separat entsorgt werden muss. Folgendes gilt für Verbraucher in europäischen Ländern:
•Alle Batterien oder Akkus, ob mit diesem Symbol versehen oder nicht, sind für separate Entsorgung an einem geeigneten Sammelpunkt vorgesehen. Eine Entsorgung über den Hausmüll ist unzulässig.
•Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
<![endif]>Einleitung
xvii
<![endif]>Einleitung
Dieses Produkt unterliegt den Ausfuhrbestimmungen der Vereinigten Staaten und Sie müssen eine Genehmigung bei den US-amerikanischen Behörden beantragen, wenn Sie dieses Produkt in Länder einführen bzw. wieder ausführen wollen, die einem US-amerikanischen Wirtschaftsembargo unterliegen. Die folgenden Länder unterliegen einem US-amerikanischen Wirtschaftsembargo: Kuba, Iran, Nordkorea, Sudan und Syrien. Bitte kontaktieren Sie das US-amerikanische Wirtschaftsministerium (United States Department of Commerce), um die neuesten Informationen zu erhalten.
Einschränkungen für Wireless-LAN
Das drahtlose Sendeund Empfangsgerät in diesem Produkt entspricht den Bestimmungen für Wireless-LAN des Verkaufslandes und ist nicht zum Gebrauch in anderen Ländern bestimmt (Produkte erworben in der EU oder EFTA können überall innerhalb der EU und EFTA verwendet werden). Nikon haftet nicht bei Verwendung in anderen Ländern. Benutzer, die sich über das ursprüngliche Verkaufsland nicht sicher sind, sollten sich an ihr örtliches Nikon-Service-Center oder den NikonKundendienst wenden. Diese Einschränkung bezieht sich nur auf den drahtlosen Betrieb und nicht auf andere Verwendungszwecke des Produkts.
Konformitätserklärung (Europa)
Hierbei erklärt die Nikon Corporation, dass die COOLPIX AW130 mit den grundlegenden Anforderungen und anderen einschlägigen Vorgaben der Direktive 1999/5/EC übereinstimmt. Diese Konformitätserklärung kann von http://imaging.nikon.com/support/pdf/DoC_AW130.pdf abgerufen werden.
xviii
Vorsichtsmaßnahmen bei Funkübertragungen
Bitte stets bedenken, dass Funkübertragungen oder der Empfang von Daten von Dritten abgefangen werden können. Außerdem beachten, dass Nikon nicht für Datenoder Informationslecks, die während der Datenübertragung auftreten können, verantwortlich gemacht werden kann.
Persönliches Informationsmanagement und Haftungsausschluss
• |
Auf dem Produkt registrierte und konfigurierte Nutzerinformation, einschließlich |
<![if ! IE]> <![endif]>Einleitung |
|
||
|
Einstellungen zur Wireless-LAN-Verbindung und andere persönliche Information |
|
|
sind anfällig für Veränderungen und Verlust resultierend aus Betriebsfehlern, |
|
|
statischer Elektrizität, Unfall, Defekt, Reparatur oder unsachgemäßer Handhabung. |
|
|
Stets Kopien wichtiger Informationen und Dokumente separat aufbewahren. |
|
|
Nikon haftet nicht für direkte oder indirekte Schäden bzw. Gewinnverlust |
|
|
resultierend aus der Veränderung oder Verlust des Inhalts, der Nikon nicht |
|
|
zugeschrieben werden kann. |
|
• Vor der Entsorgung oder Übergabe an einen anderen Besitzer stets »Zurücksetzen« im Systemmenü (A78) ausführen, um alle in diesem Produkt registrierten und konfigurierten Benutzerinformationen zu löschen, einschließlich der Wireless-LAN-Einstellungen und anderer persönlicher Informationen.
xix
<![endif]>Inhaltsverzeichnis
Inhaltsverzeichnis |
|
Einleitung ..................................................................................................................... |
. i |
Zuerst lesen................................................................................................................................... |
i |
Weitere Information .................................................................................................................................... |
i |
Anbringen des Trageriemens für Einsatz auf dem Land ..................................................... |
ii |
Informationen und Hinweise............................................................................................................... |
iii |
Sicherheitshinweise ................................................................................................................ |
vi |
WARNHINWEISE ........................................................................................................................................... |
vi |
<Wichtig> Stoßfestigkeit, Wasserdichtigkeit, Staubdichtigkeit und |
|
Kondensation............................................................................................................................ |
ix |
Hinweise zur Stoßfestigkeit .................................................................................................................. |
ix |
Hinweise zu Staubund Wasserdichtigkeit ................................................................................ |
ix |
Vor dem Unterwassereinsatz der Kamera.................................................................................... |
xi |
Hinweise zum Unterwassereinsatz der Kamera..................................................................... |
xii |
Hinweise zur Reinigung der Kamera nach dem Unterwassereinsatz....................... |
xii |
Hinweise über Betriebstemperatur, Feuchtigkeit und Kondensation .................... |
xiv |
<Wichtig> Hinweis zu den Positionsdatenoptionen (GPS/GLONASS, |
|
elektronischer Kompass)...................................................................................................... |
xv |
Hinweise................................................................................................................................... |
xvii |
Wi-Fi (Wireless-LAN-Netzwerk) ....................................................................................... |
xviii |
Die Kamera in der Übersicht.................................................................................. |
1 |
Das Kameragehäuse .............................................................................................................. |
.. 1 |
Monitor......................................................................................................................................... |
3 |
Aufnahmebetriebsart ................................................................................................................................ |
3 |
Wiedergabebetriebsart ............................................................................................................................ |
5 |
Vorbereitungen für Aufnahme............................................................................. |
6 |

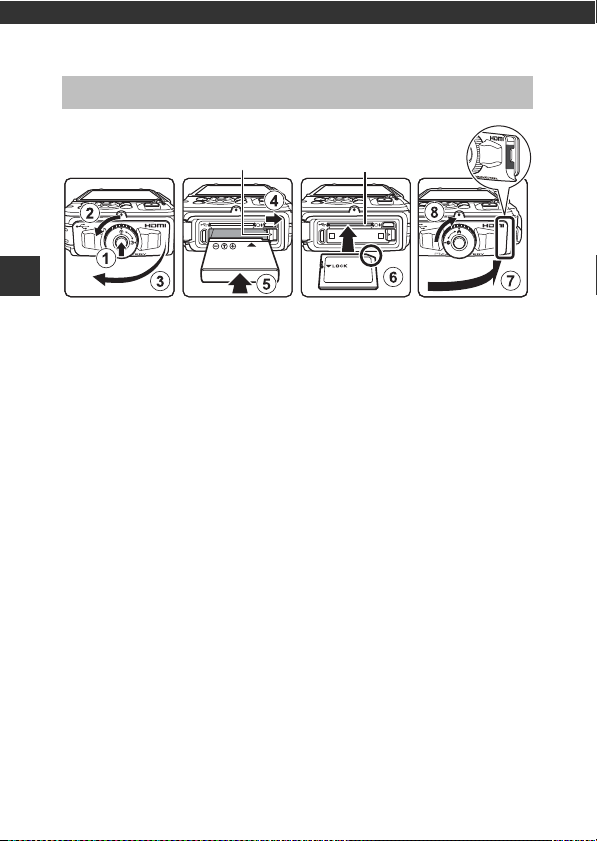

Akku und Speicherkarte einführen .................................................................................... |
6 |
Entnehmen von Akku oder Speicherkarte ................................................................................... |
7 |
Speicherkarten und interner Speicher............................................................................................ |
7 |
Laden des Akkus ....................................................................................................................... |
8 |
Einschalten der Kamera und Einstellen von Displaysprache, Datum und Zeit |
|
....................................................................................................................................................... |
10 |
Grundlegende Aufnahmeund Wiedergabefunktionen.......................... |
12 |
Aufnahme mit Motivautomatik......................................................................................... |
12 |
Einund Auszoomen .............................................................................................................................. |
14 |
Auslöser........................................................................................................................................................... |
14 |
xx
Wiedergabe von Bildern ...................................................................................................... |
15 |
Löschen von Bildern .............................................................................................................. |
16 |
Wechseln der Aufnahmebetriebsart................................................................................ |
18 |
Verwendung von Blitz, Selbstauslöser usw................................................................... |
19 |
Aufzeichnen von Filmsequenzen ..................................................................................... |
19 |
Action Control.......................................................................................................................... |
20 |
Anzeige des vorherigen oder nächsten Bilds bei Einzelbildwiedergabe............... |
20 |
Verwendung des Action-Menüs...................................................................................................... |
20 |
Einstellen der Kartenanzeige ............................................................................................................. |
20 |
Aufnahmefunktionen ............................................................................................ |
21 |
Modus x(Motivautomatik)............................................................................................... |
21 |
Motivprogramm (Motivgerechtes Fotografieren) ...................................................... |
23 |
Tipps und Hinweise ................................................................................................................................. |
24 |
Aufnehmen von Zeitrafferclips......................................................................................................... |
28 |
Aufnahme mit Einfach-Panorama .................................................................................................. |
30 |
Wiedergabe »Einfach-Panorama«................................................................................................... |
32 |
Effektmodus (Effektanwendung bei der Aufnahme)................................................. |
33 |
Smart-Porträt-Modus (Betonen von Gesichtern bei der Aufnahme)................... |
34 |
Verwenden des Lächeln-Auslösers................................................................................................ |
35 |
Verwendung von »Passbildautomat«........................................................................................... |
36 |
Modus »Kurzfilmvorführung« (Kombinieren von Filmclips zur Erstellung von |
|
Kurzfilmen)................................................................................................................................ |
38 |
A-Modus (Automatik) ........................................................................................................ |
42 |
Verwendung des Kreativreglers....................................................................................................... |
43 |
Blitzmodus................................................................................................................................. |
44 |
Selbstauslöser .......................................................................................................................... |
46 |
Nahaufnahme (Aufnahmen mit geringer Entfernung zum Objektiv) ................. |
47 |
Belichtungskorrektur (Bildhelligkeit einstellen) .......................................................... |
48 |
Standardeinstellungen (Blitz, Selbstauslöser usw.).................................................... |
49 |
Fokussieren ............................................................................................................................... |
51 |
Verwenden der Gesichtserkennung ............................................................................................. |
51 |
Verwenden der Haut-Weichzeichnung ...................................................................................... |
52 |
Verwenden der AF-Zielsuche............................................................................................................ |
53 |
Motive, die sich nicht für Autofokus eignen ............................................................................ |
54 |
Fokusspeicher ............................................................................................................................................. |
55 |
Bei der Aufnahme nicht gleichzeitig einsetzbare Funktionen............................... |
56 |
Wiedergabefunktionen......................................................................................... |
59 |
Ausschnittvergrößerung...................................................................................................... |
59 |
Indexbildanzeige/Kalenderanzeige................................................................................. |
60 |
Nach Datum sortieren........................................................................................................... |
61 |
<![endif]>Inhaltsverzeichnis
xxi
<![endif]>Inhaltsverzeichnis
Ansicht und Löschen von Bildern aus Serienaufnahmen (Serienaufnahme) ... |
62 |
Anzeigen von Bildern in einer Serienaufnahme.................................................................... |
62 |
Löschen von Bildern in einer Serienaufnahme ...................................................................... |
63 |
Bearbeiten der Bilder (Fotos).............................................................................................. |
64 |
Vor dem Bearbeiten von Bildern ..................................................................................................... |
64 |
Kreative Effekte: Ändern von Farbton oder Stimmung .................................................... |
64 |
Schnelle Bearbeitung: Erhöhen von Kontrast und Sättigung ...................................... |
65 |
D-Lighting: Optimieren von Helligkeit und Kontrast.......................................................... |
66 |
Rote-Augen-Korrektur: Rote-Augen-Korrektur bei Aufnahmen mit Blitz ............. |
66 |
Glamour-Retusche: Optimieren von menschlichen Gesichtern ................................. |
67 |
Daten einbelichten: Einbelichten von Informationen wie Höhe oder Richtung, |
|
die vom elektronischen Kompass erfasst wurden .............................................................. |
68 |
Kompaktbild: Reduzieren der Bildgröße..................................................................................... |
69 |
Beschnitt: Erstellen einer Ausschnittskopie .............................................................................. |
70 |
Aufzeichnen und Wiedergabe von Filmen .................................................... |
71 |
Fotoaufnahme während Filmaufzeichnung ................................................................. |
74 |
Funktionen bei der Filmwiedergabe ............................................................................... |
75 |
Bearbeiten von Filmen.......................................................................................................... |
76 |
Filmschnitt..................................................................................................................................................... |
76 |
Speichern eines Einzelbilds aus einem Film als Standbild (Foto) ............................... |
77 |
Verwendung von Menüs ...................................................................................... |
78 |
Das Aufnahmemenü (für A(Automatik)).................................................................... |
80 |
Bildqualität/-größe (Bildgröße und Qualität)........................................................................... |
80 |
Weißabgleich (Farbtoneinstellung)............................................................................................... |
82 |
Serienaufnahme......................................................................................................................................... |
84 |
ISO-Empfindlichkeit................................................................................................................................. |
87 |
Messfeldvorwahl........................................................................................................................................ |
88 |
Autofokus....................................................................................................................................................... |
91 |
Smart-Porträt-Menü............................................................................................................... |
92 |
Passbildautomat ....................................................................................................................................... |
92 |
Blinzelprüfung............................................................................................................................................. |
93 |
Das Wiedergabe...................................................................................................................... |
94 |
Für Wi-Fi-Hochladen markieren. ..................................................................................................... |
94 |
Diashow .......................................................................................................................................................... |
95 |
Schützen......................................................................................................................................................... |
96 |
Bild drehen ................................................................................................................................................... |
96 |
Kopieren (Kopieren zwischen internem Speicher und Speicherkarte) ................... |
97 |
Anz.opt. für Serienaufn.......................................................................................................................... |
98 |
Bildschirm zur Bildauswahl ................................................................................................................. |
99 |
xxii
Das Filmmenü ....................................................................................................................... |
100 |
Filmsequenz .............................................................................................................................................. |
100 |
Messfeldvorwahl..................................................................................................................................... |
104 |
Autofokus.................................................................................................................................................... |
105 |
Video-VR....................................................................................................................................................... |
106 |
Filmlicht ...................................................................................................................................................... |
106 |
Windgeräuschfilter................................................................................................................................ |
107 |
Bildrate ......................................................................................................................................................... |
107 |
Das Wi-Fi-Optionsmenü .................................................................................................... |
108 |
Arbeiten mit der Tastatur zur Texteingabe............................................................................ |
109 |
Positionsdatenoptionen-Menü ...................................................................................... |
110 |
Positionsdatenoptionen.................................................................................................................... |
110 |
Entfernungseinheiten ........................................................................................................................ |
111 |
Entfernung berechnen....................................................................................................................... |
112 |
POI (Sehenswürdigkeit) (Aufzeichnen und Anzeigen der Standort- |
|
Namensinformationen)...................................................................................................................... |
113 |
Log erstellen.............................................................................................................................................. |
114 |
Log anzeigen ............................................................................................................................................ |
115 |
Uhr per Satellit stellen ........................................................................................................................ |
115 |
Elektronischer Kompass..................................................................................................................... |
116 |
Höhen-/Tiefenoptionen..................................................................................................................... |
118 |
Das Systemmenü ................................................................................................................. |
119 |
Zeitzone und Datum ........................................................................................................................... |
119 |
Monitor......................................................................................................................................................... |
121 |
Datum einbelichten ............................................................................................................................. |
123 |
Foto-VR ......................................................................................................................................................... |
124 |
AF-Hilfslicht................................................................................................................................................ |
125 |
Digitalzoom .............................................................................................................................................. |
125 |
Sound ............................................................................................................................................................ |
126 |
Unterwasserblitz .................................................................................................................................... |
126 |
Action-Control-Empfindl................................................................................................................... |
127 |
Action Control bei Wiedergabe ................................................................................................... |
127 |
Kartenaktionen ........................................................................................................................................ |
128 |
Ausschaltzeit ............................................................................................................................................ |
128 |
Formatieren/Speicher löschen...................................................................................................... |
129 |
Sprache/Language .............................................................................................................................. |
129 |
Laden über USB....................................................................................................................................... |
130 |
Zurücksetzen ............................................................................................................................................ |
131 |
Konformitätsmarkierung .................................................................................................................. |
131 |
Firmware-Version .................................................................................................................................. |
131 |
<![endif]>Inhaltsverzeichnis
xxiii
<![endif]>Inhaltsverzeichnis
Verwendung der Positionsdatenfunktionen/Anzeigen von Karten |
|
..................................................................................................................................... |
132 |
Aufzeichnen der Aufnahmepositionsdaten in Dateien ................................................. |
132 |
Aufzeichnen von Logs ........................................................................................................................ |
132 |
Anzeigen einer Karte............................................................................................................................ |
132 |
Aufzeichnen der Positionsdaten in Dateien .............................................................. |
133 |
Anzeigen der Aufnahmeposition (Wiedergabebetriebsart) ....................................... |
136 |
Anzeigen der aktuellen Position auf einer Karte (Aufnahmebetriebsart) ........... |
138 |
Verwenden des Höhenund Tiefenmessers.............................................................. |
140 |
Aufzeichnen von Logs mit Bewegungsdaten ........................................................... |
141 |
Beenden der Logaufzeichnung und Übertragen der Logdaten auf eine |
|
Speicherkarte............................................................................................................................................ |
143 |
Anzeigen der aufgezeichneten Positionsdaten auf einer Karte ............................... |
144 |
Anzeigen der »Höhen-/Tiefenlogs« als grafische Darstellung................................... |
145 |
Verwendung der Wi-Fi-Funktion (Wireless-LAN)...................................... |
146 |
Installieren der Software im mobilen Gerät ............................................................... |
146 |
Anschluss des mobilen Geräts an die Kamera .......................................................... |
147 |
Vorwahl von Bildern in der Kamera zur Übertragung auf ein mobiles Gerät |
|
.................................................................................................................................................... |
149 |
Anschluss der Kamera an ein Fernsehgerät, einen Computer oder einen |
|
Drucker..................................................................................................................... |
150 |
Anschließen der Kamera an ein Fernsehgerät (Wiedergabe auf einem |
|
Fernsehgerät)........................................................................................................................ |
152 |
Anschluss der Kamera an einen Drucker (Direct Print) .......................................... |
153 |
Anschluss der Kamera an einen Drucker................................................................................. |
153 |
Bilder einzeln drucken......................................................................................................................... |
154 |
Drucken mehrerer Bilder ................................................................................................................... |
155 |
Verwendung von ViewNX 2 (Übertragung von Bildern auf einen Computer) |
|
.................................................................................................................................................... |
157 |
Installieren von ViewNX 2 ................................................................................................................. |
157 |
Übertragung von Bildern auf einen Computer................................................................... |
157 |
Technische Hinweise und Vorsichtsmaßregeln ........................................ |
159 |
Pflege des Produkts ............................................................................................................ |
160 |
Die Kamera................................................................................................................................................. |
160 |
Hinweise zum Akku .............................................................................................................................. |
161 |
Netzadapter mit Akkuladefunktion ............................................................................................ |
162 |
Speicherkarten......................................................................................................................................... |
163 |
xxiv
Reinigung und Lagerung.................................................................................................. |
164 |
Reinigung.................................................................................................................................................... |
164 |
Datenspeicherung................................................................................................................................. |
164 |
Fehlermeldungen................................................................................................................ |
165 |
Lösungen für Probleme..................................................................................................... |
170 |
Dateinamen ........................................................................................................................... |
180 |
Optionales Zubehör............................................................................................................ |
182 |
Anbringung des Unterwasser-Blitzgeräts............................................................................... |
183 |
ENDBENUTZER-LIZENZVEREINBARUNG FÜR KARTENDATEN UND |
|
ORTSNAMENDATEN............................................................................................................ |
187 |
Technische Daten ................................................................................................................ |
192 |
Empfohlene Speicherkarten............................................................................................................ |
197 |
Index......................................................................................................................................... |
199 |
<![endif]>Inhaltsverzeichnis
xxv
xxvi
1
15
14
13
|
12 |
11 |
10 |
1 |
Öse für Trageriemen |
.................................. |
ii |
2 |
Auslöser.......................................................... |
|
13 |
3Ein-/Ausschalter/
|
Betriebsbereitschaftsanzeige............ |
10 |
4 |
GPS-Antenne ........................................... |
133 |
5 |
Blitz.................................................................... |
44 |
|
Selbstauslöser-Kontrollleuchte........ |
46 |
6AF-Hilfslicht
|
Filmlicht....................................................... |
106 |
7 |
Objektiv |
|
8 |
Mikrofon (Stereo).............................. |
38, 71 |
2 |
3 |
4 |
5 |
6 |
7 |
|
9 |
8 |
|
|
N-Mark-Logo (NFC-Antenna) |
|
|
9 |
|
||
|
................................................................. |
147, 149 |
|
10 |
Riegel der Abdeckung des Akku-/ |
||
|
Speicherkartenfachs .................................. |
|
6 |
11 |
Freigabeknopf der Abdeckung des |
||
|
Akku-/Speicherkartenfachs ................... |
6 |
|
12 |
Wasserdichtung .......................................... |
|
xi |
13 |
Scharnier .......................................................... |
|
xi |
14 |
Mikro-USB-Buchse................................. |
|
150 |
15 |
HDMI-Mikrostecker (Typ D)............. |
150 |
<![endif]>Übersicht der in Kamera Die
1
1 |
2 |
3 |
4 |
5 6 |
7 |
8 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<![endif]>Übersicht der in Kamera Die
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
1 |
Öse für Trageriemen.................................. |
ii |
2 |
OLED-Monitor (Monitor)*....................... |
3 |
|
Zoomschalter ............................................. |
14 |
|
f : (Weitwinkel) ........................... |
14 |
|
g : (Tele) ........................................... |
14 |
3 |
h: Bildindex................................... |
60 |
|
i : Ausschnittvergrößerung |
|
|
........................................................ |
59 |
|
j : Hilfe.............................................. |
23 |
4 |
Ladekontrollleuchte .................................. |
8 |
|
Blitzbereitschaftsanzeige..................... |
44 |
5b-Taste (eFilmaufzeichnung).... 19
6 |
c-Taste (Wiedergabe)........................ |
15 |
7 |
k-Taste (Auswahl) ................................. |
78 |
8
9
10
11
12
13
14
15
16
Multifunktionswähler |
.............................78 |
l-Taste (Löschen).................................. |
16 |
d-Taste (Menü).................................... |
78 |
A-Taste (Aufnahmebetriebsart) |
|
...............................18, 21, 23, 33, 34, 38, 42 |
|
Stativgewinde |
|
Lautsprecher |
|
V-Taste (Action) ...................................... |
20 |
Z-Taste (Wi-Fi) ............................ |
147, 149 |
U-Taste (Karte) ............................ |
136, 138 |
* Wird in dieser Anleitung generell als »Monitor« bezeichnet.
2
