Nikon AF-S MICRO NIKKOR 60MM F/2.8G ED user Manual

AF-S Micro NIKKOR

60mm f/2.8

Nano Crystal Coat

使用説明書

User’s Manual Benutzerhandbuch Manuel d’utilisation Manual del usuario Anvädarhandbok Руководство пользователя Gebruikshandleiding Manuale d’uso

(P. 124–135) (P. 136–147)

(P. 2–13)

(PP. 14–25)

(S. 26–37)

(P. 38–49)

(PP. 50–61)

(S. 62–73)

(CTP. 74–85)

(P. 86–97)

(PP. 98–109)

(P. 110–123)

J En De Fr Es Sv Ru Nl It Ck Ch Kr

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

この表示を無視して、誤った取り扱いをすると、人が死亡または重

警告

傷を負う可能性が想定される内容を示しています。この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害の発生が想定される内容を示

注意

しています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中

や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

警告

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

分解禁止

落下などによって破損し、内部が露出したときは、露出部に手を触れないこと

接触禁止

感電したり、破損部でケガをする原因となります。カメラの電池を抜いて、販売店またはニコンサービス機関に修理を

すぐに修理依頼を

依頼してください。

電池を取る

すぐに修理依頼を

水かけ禁止

使用禁止

見ないこと

感電注意

放置禁止

使用注意

保管注意

移動注意

放置禁止

警告

熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出す際、やけどに充分注意してください。電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

水につけたり水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用すると、爆発や火災の原因となります。

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

注意

ぬれた手でさわらないこと

感電の原因になることがあります。

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角から太陽をわずかに外しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温度が高くなる場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあります。

1.各部の名称

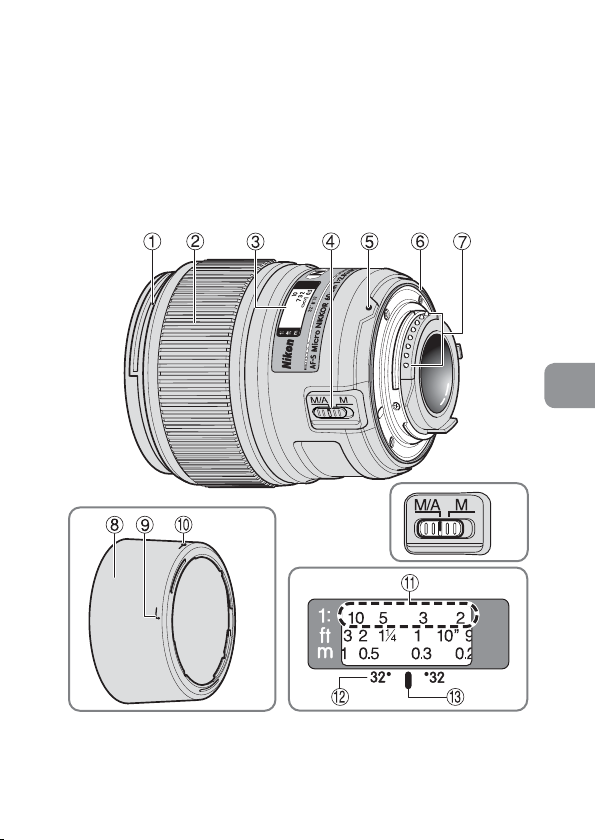

①フード着脱指標（P.9） ②フォーカスリング（P.7） ③距離目盛（P.7） ④フォーカスモード切り換えス

イッチ（P.7）

⑤レンズ着脱指標 ⑥レンズマウントゴムリング

（P.6）

:（）参照頁

⑦CPU 信号接点（P.6） ⑧フード（P.9） ⑨フード取り付け指標（P.9） ⑩フードセット指標（P.9） ⑪倍率目盛（P.7） ⑫被写界深度目盛（P.7） ⑬距離目盛基準線（P.7）

4Jp4

2.使用できる機能

カメラによって使用できる機能には制限・制約がありますので、カメラの使用説明書でもご確認ください。

カメラ

FX フォーマット／ DX フォーマットのニコンデジタル一眼レフカメラ

F6、F5、F100、F80 シリーズ、ニコン U2、ニコン U

プロネア 600i、プロネア S F4 シリーズ、F90X シリーズ、

F90 シリーズ、F70D ニコン Us、F60D、F50D、

F-401 シリーズ F-801 シリーズ、F-601M × ○ ○ × × F3AF、F-601、F-501、

MFカメラ（F-601M を除く）

※2

オート

フォーカス

○ ○ ○○○

○ ○ ○××

× ○ ○○○

× × ×××

○：使用可 ×：使用不可

※1

露出モード

SAM

※1：P にはAUTO（オート）モード、イメージプログラムモードを含

みます。

※2：M モードの設定はありません。

3.はじめに

このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。このレンズは、高速で静かな AF（オートフォーカス）撮影を可能にするレンズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式を採用した高性能なマイクロレンズです。

■特長

●

AF（オートフォーカス）撮影および MF（マニュアルフォーカス）撮

影の切り換えが簡単にできるフォーカスモード切り換えスイッチを装備しています。

●

AF 撮影中にも瞬時にマニュアルフォーカスに切り換えられる「マニュ

アル優先オートフォーカス」機能を装備しています。

●

被写体までの距離情報をカメラ側に伝達する機能を備え、3D マルチ

パターン測光機能を持ったカメラとの組み合わせでは、より的確な露出制御を実現します。

●

ニコン独自の ED（特殊低分散）ガラスによる色収差の補正とともに、非球面レンズや良好なボケ味が得られる円形絞りの採用で、優れた光学性能、描写性能を発揮します。

●

ナノクリスタルコート（NanoCrystalCoat）を一部のレンズに施し

たことで、強い太陽光が当たる屋外撮影から、スポットライトのある室内撮影まで、クリアーで抜けの良い画像を提供します。

●

最短撮影距離 0.185m までの近接撮影ができます。

■ご注意

●

CPU 信号接点は汚さないようにご注意ください。

●

ニコン DX フォーマットのニコンデジタル一眼レフカメラ（D2 シリ

ーズ、D300 シリーズなど）に装着すると、対角線画角は 26 30′となり、35mm 判換算では焦点距離約 90mm 相当のレンズになります。

●

レンズマウントゴムリングが破損した場合は、そのまま使わずに、販

売店またはニコンサービス機関に修理を依頼してください。

●

ワイヤレスリモートスピードライトSB-R200 は、レンズ先端に 4 個

まで装着できます。

4.フォーカスモードの切り換え

カメラによって、フォーカスモードを選択できます。

カメラ

FX フォーマット /DX フォーマットのニコンデジタル一眼レフカメラ、F6、F5、F4 シリーズ、F100、 F90X シリーズ、F90 シリーズ、 F80 シリーズ、F70D、ニコン U2、ニコン U、プロネア 600i、プロネア S

ニコン Us、F60D、F50D、 F-801 シリーズ、 F-401 シリーズ、F-601M

カメラのフォーカスモード

（C ／ S）

レンズのフォーカスモード

M/A M

マニュアル優先オートフォーカス

マニュアルフォーカス

（フォーカスエイド可能：F-601M は

不可）

（フォーカスエイド可）

マニュアルフォーカス

（フォーカスエイド可）

マニュアルフォーカス

■ M/A（マニュアル優先オートフォーカスモード）（P.6 参照）

フォーカスモード切り換えスイッチを M/A にセッ

トします。

オートフォーカスでシャッターボタンを半押し中、

またはカメラの AF 作動ボタンを押したままフォーカスリングを回すと、マニュアルフォーカスができます。

●

シャッターボタンまたはカメラの AF 作動ボタンから指を離し、再

度オートフォーカス動作（シャッターボタンの半押しなど）をすると、オートフォーカスに戻ります。

5.被写界深度

被写体の前後のどの範囲が鮮明に写るかという被写界深度の範囲は、距離目盛基準線の両側の被写界深度目盛が示す距離目盛で、おおよそ読むことができます。ただし、近距離ではズレが生じるため被写界深度目盛は使用できませんので被写界深度表

（P.152）をご覧ください。被写界深

度プレビュー（絞り込み）機構を持つカメラでは、プレビューボタンを押してファインダー内で被写界深度を確認できます。

倍率目盛

距離目盛基準線被写界深度目盛

6.撮影倍率

撮影倍率とは、フィルム面上に写された像の大きさと被写体の実際の大きさとの比率です。たとえば実際には 5cm の長さの被写体がフィルム面上に 1 cm に写ったときの撮影倍率は 1/5 倍（1：5）といいます。距離目盛のすぐ上の倍率目盛（オレンジ色）により、先に倍率を決めてから撮影することもできます。たとえば 1/5 倍の倍率で撮影したいときは倍率目盛の5を距離目盛基準線に合わせ、ピントを合わせます。なお、各撮影距離での撮影倍率については被写界深度表（P.152）をご参照ください。

7.接写、複写撮影

接写、複写撮影の際は特にカメラブレに注意してください。カメラブレを防ぐ方法として、しっかりとした三脚を用い、ケーブルレリーズ、またはリモートコードを併用することをおすすめします。接写撮影では、一般に被写界深度が著しく浅くなるので、奥行きのある被写体の撮影では、絞りを十分絞って、露出時間を長くしてください。また、写したい部分をフィルム面（撮像素子面）と平行に置くことなどの注意も必要です。

●

クローズアップレンズをお使いの場合は、マニュアルフォーカスで撮影してください。

クローズアップ

レンズ

No.5T

No.6T

No.5T＋6T1⁄

撮影倍率被写界面積（cm）撮影距離（cm）

⁄

― 1.07 26.7x40.0―2.24x3.36 80.6―18.5

11.1

⁄

― 1.14 13.6x20.5―2.11x3.16 48.2 ―18.5

5.7

― 1.20 10.0x15.0―2.00x3.00 41.2―18.5

4.2

8.露出倍数について

レンズの F 値は無限遠での被写体の像の明るさを表しますが、撮影倍率を上げて撮影すると像の明るさは F 値より減少します。このときの実質的な明るさを有効Ｆ値（実効 F 値ともいいます）と呼び、実質的な明るさが減少した分だけ増やす露出の係数を露出倍数といいます。

9.有効 F 値の変化について（P.148の図参照）

このレンズは、撮影倍率が上がるに従いフィルム面上（撮像素子面）での像の明るさは減少します。有効 F 値（実効 F 値ともいいます）は大きく（＝暗く）なります。この変化量はカメラが自動的に補正するので、露出を決める際や TTL 調光によるフラッシュ撮影で露出倍数を考慮する必要はありません。

なお、カメラ側の外部表示パネルやファインダー内表示部で表示される絞り値は露出倍数が自動的に補正された F 値です。

10.絞り値の設定

絞り値は、カメラ側で設定してください。カメラの露出（撮影）モードが A（絞り優先オート）、M（マニュアル）で絞りをセットした場合でも、撮影距離によって有効 F 値（実効 F 値ともいいます）が変化すると、カメラは設定した F 値を保つように、自動的に絞りを調整（最大約 1.6 段）します。

11.バヨネットフード HB-42 の取り付け、取り外し

■取り付け方

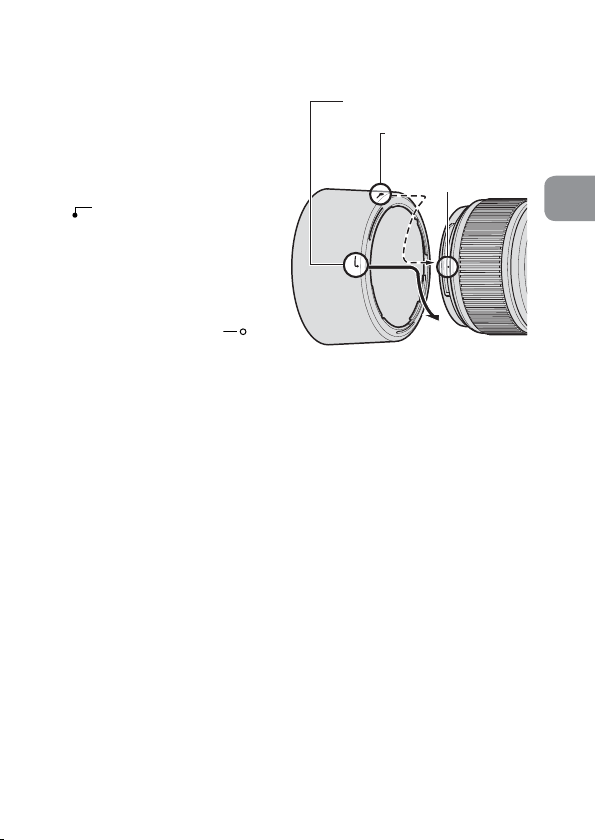

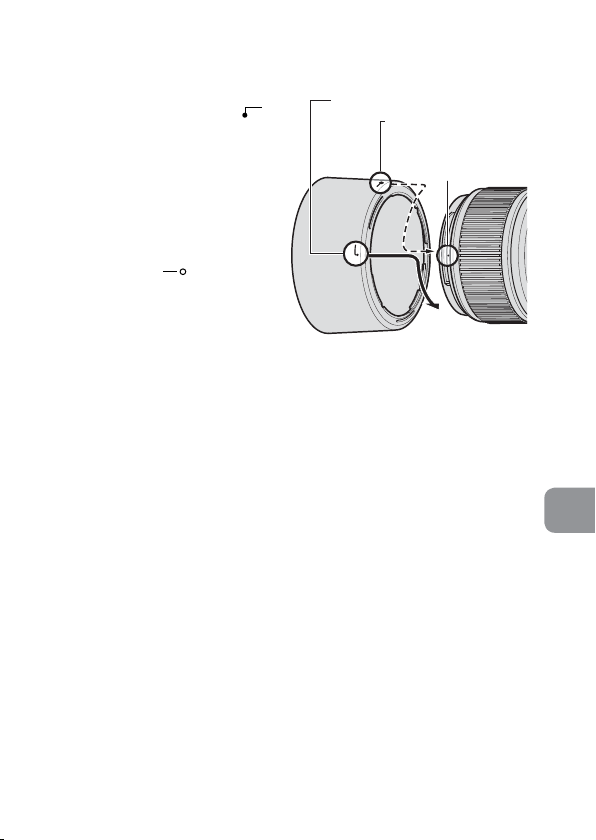

レンズ先端のフード着脱指標とフード取り付け指標（のいずれか）を合わせて、時計回りにカチッと音がするまでフードを回転させ、確実に取り付けます。

●

フード着脱指標とフードセット指標（を確認してください。

●

フードが正しく取り付けられないと撮影画面にケラレを生じますのでご注意ください。

●

フード先端を強くつかむと着脱が困難になります。着脱の際は、フードの根元（フード取り付け指標部分）付近を持って回転させてください。

●

収納時はフードを逆向きにしてレンズに取り付けられます。

）が合っていること

、2 ヵ所

■取り外し方

フードの根元（フード取り付け指標部分）付近を持ち、反時計回りにフードを回転させて取り外します。

フード取り付け指標

フードセット指標

フード着脱指標

12.カメラ内蔵フラッシュ使用時のご注意

ケラレ（写真の一部に影ができる）を防止するため、レンズフードは取り外して使用してください。

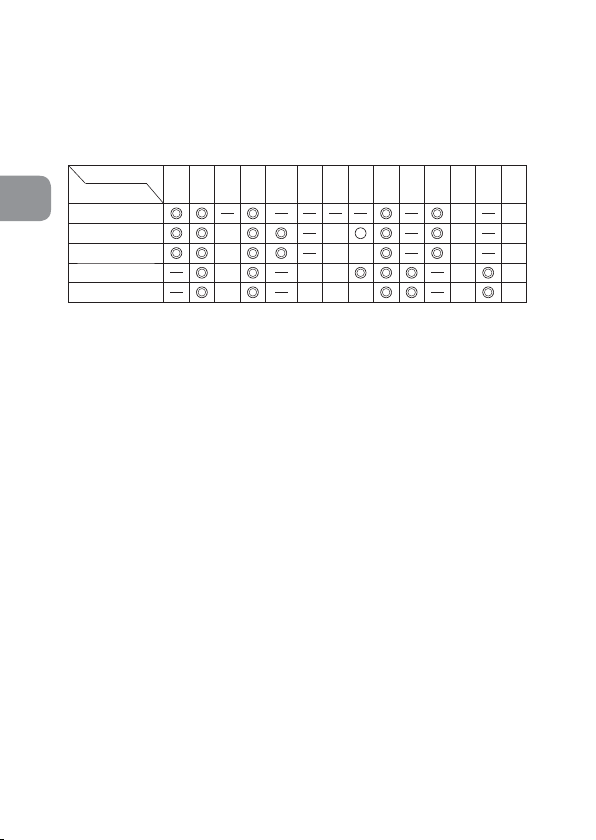

13.ファインダースクリーンとの組み合わせ

スクリーン

カメラ

F5+DP-30 ◎◎ ◎ ◎ ― ○◎―◎ ―

F5+DA-30 ◎◎ ◎ ◎ ― ◎―◎ ― F4+DP-20 ―◎ ◎ ― ◎◎◎― ◎ F4+DA-20 ―◎ ◎ ― ◎◎― ◎

ABCE

F6 ◎◎―◎ ― ―――◎―◎ ―

EC-B

FG1G3G4G2 J K L M P U

EC-E

■構図の決定やピント合わせの目的には

◎： 好適です ○： 視野の一部が多少見にくくなりますが、撮影結果には全く影響があ

りません。 ： 各カメラに存在しないファインダースクリーンです。空欄：使用不適当です。ただし、M スクリーンの場合、撮影倍率 1/1 倍

以上の近接撮影に用いるため、この限りではありません。

ご注意

●

 F6カメラでは、B、E以外のファインダースクリーンを使う場合、カ

メラのカスタムメニュー「b6：スクリーン補正」を「BorE 以外」にセットしてください。詳しくはカメラの使用説明書をご覧ください。

●

 F5カメラの場合、マルチパターン測光は EC-B、EC-E、B、E、J、A、

Lスクリーンのみ可能です。

●

上記以外のカメラで B、E スクリーンをお使いの場合は、それぞれ B、

E スクリーンの欄をご覧ください。

14.レンズのお手入れと取り扱い上のご注意

●

レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

●

シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。

●

レンズ表面の汚れや傷を防ぐためには、NC フィルターをお使いいただけます。また、レンズフードも役立ちます。

●

レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてください。

●

レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。

●

レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。

●

ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、外観の一部に使用している強化プラスチックが変形することがあります。

15.付属アクセサリー

●

62mm スプリング式レンズキャップLC-62 ●裏ぶたLF-1

●

バヨネットフードHB-42 ●ソフトケースCL-1018

16.別売アクセサリー

●

62mm ネジ込み式フィルター

17.使用できないアクセサリー

●

テレコンバーター：全種類

●

オート接写リング：PK リング全種類 ●K リング：全種類

●

オートリング：BR-4 ●ベローズアタッチメント：全種類

※その他のアクセサリーでも、使用できない場合があります。アクセサ

リーの使用説明書でご確認ください。

18.仕様

型式：

焦点距離： 60mm 最大口径比： 1：2.8 レンズ構成： 9 群 12 枚（ED レンズ 1 枚、非球面レンズ 2 枚、

画角： 39 40󱐭···35mm 判一眼レフカメラ

 26 30󱐭···DX フォーマットのデジタル一眼レフカメラ  32···········IX240 カメラ

倍率目盛： 1：10 〜 1：1（等倍）撮影距離情報： カメラへの撮影距離情報出力可能ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオート

撮影距離目盛： ∞〜 0.185m、8in.（併記）最短撮影距離： 0.185m（等倍）絞り羽根枚数： 9 枚（円形絞り）絞り方式： 自動絞り絞りの範囲： f/2.8 測光方式： 開放測光アタッチメントサイズ大きさ： 約 73（最大径）× 89mm（バヨネットマウント基

質量： 約 425g

●

仕様、外観の一部を、改善のため予告なく変更することがあります。

ニコン F マウント CPU 内蔵 G タイプ、AF-S マイクロレンズ

ナノクリスタルコート）

FX フォーマットのデジタル一眼レフカメラ

フォーカス、マニュアルフォーカス可能



32

：62mm（P=0.75mm）

準面からレンズ先端まで）

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could result in injury. Repairs should be performed only by qualified technicians. Should the camera or lens break open as the result of a fall or other accident, take the product to a Nikon-authorized service representative for inspection after unplugging the product and/or removing the battery.

Turn off immediately in the event of malfunction

Should you notice smoke or an unusual smell coming from the camera or lens, remove the battery immediately, taking care to avoid burns. Continued operation could result in injury. After removing or disconnecting the power source, take the equipment to a Nikon-authorized service representative for inspection.

Do not use the camera or lens in the presence of flammable gas

If the electronic equipment is operated in the presence of flammable gas, it could result in an explosion or a fire.

Do not look at the sun through the lens or viewfinder

Viewing the sun or other strong light sources through the lens or viewfinder could cause permanent visual impairment.

Keep out of reach of children

Particular care should be taken to prevent infants from putting the batteries or other small parts into their mouths.

Observe the following precautions when handling the camera and lens

• Keep the camera or lens unit dry. Failure to do so could result in a fire or

electric shock.

• Do not handle or touch the unit with wet hands. Failure to do so could

result in electric shock.

• In backlit shooting, keep the sun well out of the frame. The sunlight could focus into the lens body and cause a fire. When the

sun gets close to the frame, it can also cause a fire.

• When the lens will not be used for a long time, attach both front and rear

lens caps and store the lens away from direct sunlight. Failure to do so could result in a fire, as the lens might focus sunlight onto an object.

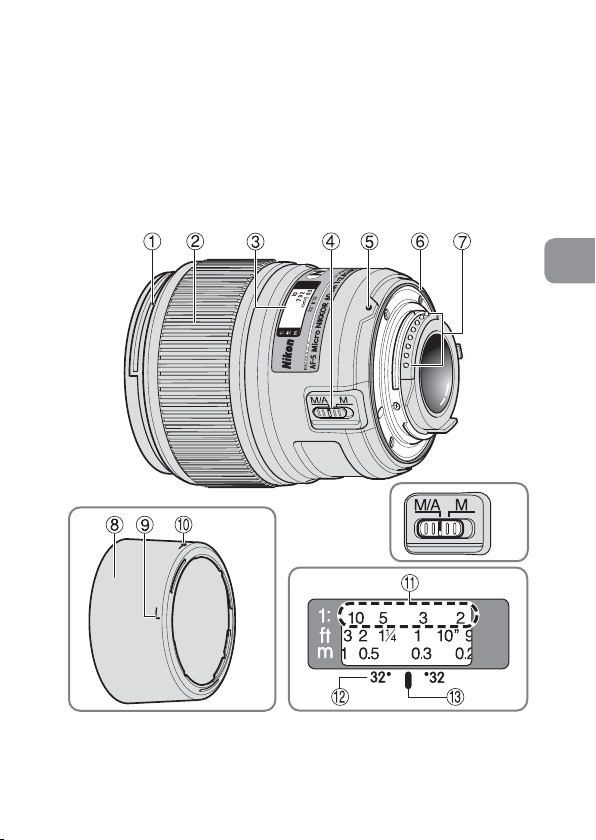

1. Nomenclature ( ): Reference page

Lens hood mounting index (p.21)

Focus ring (p.18)

Distance scale

Focus mode switch (p.18)

Mounting index

Lens mount rubber gasket (p.17)

CPU contacts (p.17)

Lens hood (p.21)

Lens hood attachment index (p.21)

Lens hood setting index (p.21)

Reproduction ratio scale (p.18)

Depth-of-field indicators (p.18)

Distance index line (p.18)

2. Usable cameras and available functions

There may be some restrictions or limitation for available functions. Refer to your camera User’s Manual for details.

Cameras

Nikon digital SLR (Nikon FX/DX format) cameras

F6, F5, F100, F80-Series/N80-Series*, F75-Series/N75-Series*, F65-Series/N65-Series*

Pronea 600i/6i*, Pronea S* F4-Series, F90X/N90s*, F90-Series/N90*,

F70-Series/N70* F60-Series/N60*, F55-Series/N55-Series*,

F50-Series/N50*, F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

F-801s/N8008s*, F-801/N8008*, F-601M/N6000*

F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cameras (except F-601M/N6000*)

* Sold exclusively in the USA ** Sold exclusively in the USA and Canada

*1 P includes AUTO (General-Purpose Program) and Vari-Program System. *2 Manual (M) is not available.

Autofocus

 



—

— ————

: Possible

Exposure mode





6$0

——

—

: Impossible

3. Introduction

Thank you for purchasing the AF-S Micro NIKKOR 60mm f/2.8G ED lens. This is a high-performance Micro lens featuring high-speed Internal Focusing (IF) mechanisms. It also employs a Silent (S) Wave Motor to drive the focusing mechanism.

 Major features

• Autofocus (A) or manual (M) mode can easily be selected with

the Focus mode switch.

• Autofocusing with manual override is provided, allowing instant

change from autofocusing to manual focusing.

• More accurate exposure control is possible when this is mounted

on a Nikon camera having 3D color Matrix Metering capability, because subject distance information is transferred from the lens to the camera body.

• The use of two aspherical and one ED (extra-low dispersion) lens

elements ensures sharp pictures virtually free of color fringing. Also, by utilizing a 9-blade diaphragm that produces a nearly circular aperture, out-of-focus images in front of or behind the subject are rendered as pleasing blurs.

• The Nano Crystal Coat deposited on some of the lens elements

ensures that fine, clear images can be reproduced under various shooting conditions, from the sunny outdoors to spotlighted interior scenes.

• The closest focusing distance possible is 0.185 m (0.6 ft.)

 Important

• Be careful not to soil or damage the CPU contacts.

• When mounted on Nikon digital SLR (Nikon DX format) cameras,

such as the D2-Series and D300-Series, the lens’ picture angle becomes 26°30’ and its 35 mm equivalent focal length is approx. 90 mm.

• If the lens mount rubber gasket is damaged, be sure to visit the

nearest Nikon authorized dealer or service center for repair.

• A total of four Wireless Remote Speedlights SB-R200 can be

attached to the front of the lens.

4. Focusing

Set your camera´s focus mode selector according to this chart.

Nikon digital SLR (Nikon FX/DX format) cameras F90X/N90s*, F90-Series/N90*, F80-Series/ N80-Series*, F75-Series/N75-Series*, F70-Series/N70*, F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S

F55-Series/N55-Series*, F60-Series/N60*, F50-Series/N50*, F-801s/N8008s*, F-801/N8008*, F-601M/N6000*, F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

Cameras

, F6, F5, F4-Series, F100,

Camera’s focus mode

(C/S)

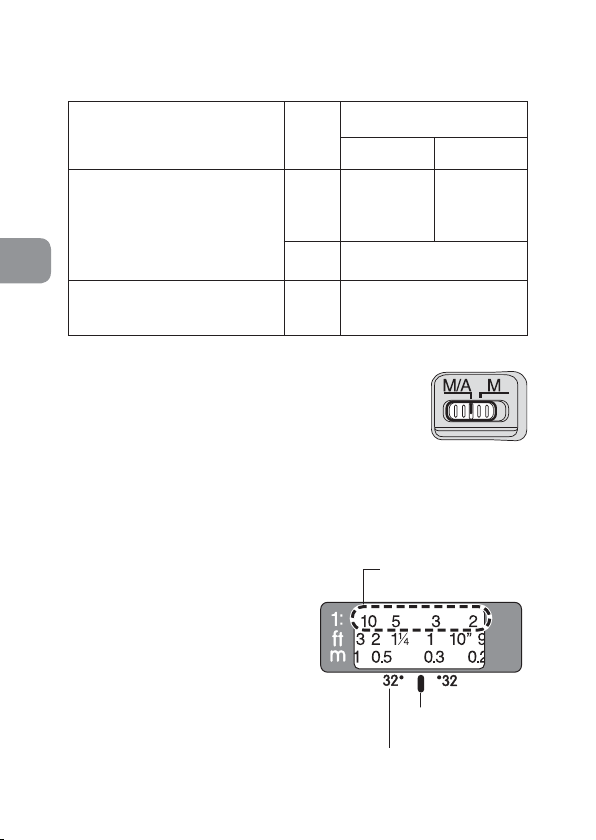

 Autofocus with manual override (M/A mode)

Set the focus mode switch to “M/A”.

You can manually override autofocus by

operating the focus ring while lightly depressing the shutter release button or the AF start button on the camera.

•

To cancel manual override, remove your finger from the shutter release button or the AF start button on the camera, and lightly depress the shutter release button to return to the autofocus mode.

5. Depth of field

The depth-of-field indicators are engraved beside the distance index line. At close distances, however, so little is in focus that it may be better to check the depth of field table (on page 152). If your camera has a depth-of-field preview button or lever, use it to check the depth of field in the viewfinder.

Lens’ focus mode

M/A M

Autofocus with manual priority

Manual focus (Focus assist is available.)

Manual focus (Focus assist is available, except with the F-601M/N6000*.)

* Sold exclusively in the USA

Reproduction ratio scale

Depth-of-field indicators

Manual focus (Focus assist is available.)

Distance index line

Focusing at a predetermined reproduction ratio

The reproduction ratio is the relation between the size of the image recorded on film and the actual subject size. If, for example, the image on the focusing screen is one-fifth the actual subject size, the reproduction ratio is 1:5. To photograph at a predetermined reproduction ratio, use the following procedure:

Manually turn the focus ring until the desired reproduction ratio

scale number is aligned with the distance index line.

Aim at the subject, then change your position, moving closer to

or farther away from the subject, until the image in the

viewfinder sharpens. To obtain the appropriate reproduction ratio for each focused distance, see the table on page 152.

Notes on close-up photography and duplication work

Camera shake

The AF-S Micro NIKKOR 60mm f/2.8G ED provides such exceptionally high image magnification that even the slightest movement during shooting can cause the image to blur. Be sure to mount the camera on a tripod and use a cable release or remote cord to release the shutter.

Close working distance

At the high reproduction ratios used in close-up shooting, the depth of field is very shallow. To ensure greater depth of field, stop down the lens, then carefully position the camera to ensure the most important surface of the subject is in the same zone of sharp focus.

• Use manual focus when using the close-up lens.

Close-up

attachment

No. 5T 1/11.1–1.07

No. 6T 1/5.7 –1.14

No. 5T + 6T 1/4.2 –1.20

Reproduction

ratio

Subject field (cm/inch)

26.7 x 40.0 – 2.24 x 3.36 /

10.50 x 15.70 – 0.88 x 1.32

13.6 x 20.5 – 2.11 x 3.16 /

5.35 x 8.07 – 0.83 x 1.24

10.0 x 15.0 – 2.00 x 3.00 /

3.93 x 5.90 – 0.79 x 1.18

Focused distance

(cm/inch)

80.6 – 18.5 /

31.7 – 7.3

48.2 – 18.5 /

19.0 – 7.3

41.2 – 18.5 /

16.2 – 7.3

Exposure factor

The f-number of a lens indicates brightness of the image formed by the lens set at “infinity” shooting distance. The higher the reproduction ratio is, the more the brightness of the image will

decrease. The actual brightness of the image is called the “effective f-number,” and the exposure compensation value for the change of the effective f-number is called the “exposure factor.”

Effective f-number variation (P. 148)

With this lens, the higher the reproduction ratio is, the more the brightness of the image on the film (image sensing device) will decrease and the effective f-number will increase (the amount of light that comes through the lens´ aperture will decrease). This variation is automatically compensated for by the camera´s exposure meter, so the user can determine exposure or operate TTL flash shooting without having to consider the exposure factor. The f-number displayed in the camera´s LCD panel or viewfinder is the value automatically compensated.

10.

Setting the aperture

Set the aperture on the camera body. When exposure (or shooting) mode is set at “A” (Aperture Priority auto) or “M” (manual), the camera will control to maintain the predetermined f-number (up to approx. 1.6 stops) as the effective f-number varies with shooting distance.

11. Using bayonet hood HB-42

 Attaching the hood

Align the lens hood attachment index ( ) on the hood (either one of the two indexes) with the lens hood mounting index on the lens, and turn the lens hood clockwise until it click stops to secure.

• Make sure that the lens

hood mounting index aligns with the lens hood setting index (

• If the lens hood is not

correctly attached, vignetting can occur.

• To facilitate attachment or removal of the hood, hold it by its

base (around the lens hood attachment index) rather than its outer edge.

• To store the lens hood, attach it in the reverse position.

 Detaching the hood

While holding the base of the hood (near the lens hood attachment index) rather than its outer edge, turn it counterclockwise to detach.

12.

Flash pictures using cameras with a built-in flash

To prevent vignetting, do not use a lens hood.

Lens hood attachment index

Lens hood setting index

Lens hood mounting index

13. Recommended focusing screens

Various interchangeable focusing screens are available for certain Nikon SLR cameras to suit any picture-taking situation. The ones recommended for use with this lens are:

Screen

Camera

F6 F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20

: Excellent focusing

Ⴟ

: Acceptable focusing

Ⴜ

Slight vignetting or moiré patterns appear in the viewfinder, but not on the film.

—

: Not available.

Blank box means not applicable. Since type M screen can be used for both macro photography at a magnification ratio of 1:1 or above and for photomicrography, it has different applications than other screens.

ABC E

EC-B EC-E

G1 G3

G2 J K L M P U

Important

• For F6 cameras, when using screens other than type B or E, “Other screen” must be selected in Custom Setting. Refer to camera's User's Manual for details.

• For F5 cameras, only EC-B, EC-E, B, E, J, A, L focusing screens are usable in Matrix Metering.

• When using the B and E focusing screens in cameras other than those listed above, refer to the columns for the B and E screens.

14. Lens care

• Clean the lens surfaces with a blower brush. To remove dirt and smudges, use a soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens cleaner. Wipe in a circular motion from center to outer edge, taking care not to leave traces or touch other parts of the lens.

• Never use thinner or benzene to clean the lens as this might damage it, result in a fire, or cause health problems.

• To protect the front lens element, an NC filter is available. A lens hood also helps protect the front of the lens.

• When storing the lens in its lens case, attach both front and rear caps.

• When the lens will not be used for a long time, store it in a cool, dry place to prevent mold. Also store the lens away from direct sunlight or chemicals such as camphor or naphthalene.

• Do not get water on the lens or drop it in water as this will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens. To avoid damage, never leave the lens in an excessively hot place.

15. Standard accessories

• 62mm snap-on front lens cap LC-62 • Rear lens cap LF-1

• Bayonet hood HB-42 • Flexible lens pouch CL-1018

16. Optional accessories

• 62mm screw-in filters

17. Incompatible accessories

• Teleconverters

• Auto Ring BR-4 and all models of Auto Extension Ring PK, K

Ring and Bellows focusing attachment. Other accessories may not be suitable for use with this lens. For details, carefully read your accessories instruction manual.

18. Specifications

Type of lens: G-type AF-S Micro NIKKOR lens with built-

Focal length: 60 mm

Maximum aperture:

Lens construction: 12 elements in 9 groups (1 ED, 2 aspherical

Picture angle: 39°40´ with 35 mm (135) format Nikon

Reproduction ratio scale:

Distance information

Focusing: Nikon Internal Focusing (IF) system

Shooting distance scale:

Closest focusing distance:

No. of diaphragm blades:

Diaphragm: Fully automatic Aperture range: f/2.8 to f/32 Exposure

measurement: Attachment size: 62 mm (P = 0.75 mm)

in CPU and Nikon bayonet mount

f/2.8

and some Nano Crystal Coat-deposited lens elements)

film SLR cameras and Nikon FX format digital SLR cameras 26°30´ with Nikon DX format digital SLR cameras 32° with IX240 system cameras

1:10 to 1:1 (life-size)

Output to camera body

(utilizing an internal Silent Wave Motor); manually via separate focus ring

Graduated in meters and feet from

0.185 m (8 in.) to infinity (෱)

0.185 m (0.6 ft) (life-size)

9 pcs. (rounded)

Via full-aperture method

Dimensions: Approx. 73 mm dia. x 89 mm extension

from the camera´s lens mount flange

Weight: Approx. 425 g (15.0 oz)

Specifications and designs are subject to change without any notice or obligation on the part of the manufacturer.

Hinweise für sicheren Betrieb

ACHTUNG

Nehmen Sie das Objektiv nicht auseinander

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z. B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und

geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Schalten Sie die Kamera bei einer Fehlfunktion sofort aus

Entnehmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv sofort die Akkus/Batterien. Gehen Sie dabei vorsichtig vor, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Geben Sie das Gerät nach Entnahme der Akkus/Batterien bzw. nach Trennung vom Netzadapter an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Verwenden Sie Kamera oder Objektiv nicht in der Nähe von brennbarem Gas

In der Nähe von brennbarem Gas sollten Sie niemals elektronische Geräte in Betrieb nehmen. Es besteht Explosions- und Brandgefahr.

Schauen Sie niemals durch Objektiv oder Sucher in die Sonne

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Achten Sie darauf, dass Kamera und Zubehör nicht in die Hände von Kindern gelangen

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere kleine Teile in den Mund nehmen können.

Beachten Sie beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen:

• Halten Sie Kamera oder Objektiv stets trocken. Andernfalls droht Brand-

oder Stromschlaggefahr.

• Handhaben oder berühren Sie die Komponente keinesfalls mit nassen

Händen. Andernfalls droht Stromschlaggefahr.

• Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne nicht im

Bildfeld befindet. Das Sonnenlicht könnte in gebündelter Form in das Objektivgehäuse geleitet werden und einen Brand verursachen. Auch wenn sich die Sonne zu nahe am Bildfeld befindet, kann es zu einem Brand kommen.

• Bringen Sie vor einem längeren Nichtgebrauch des Objektivs den vorderen

und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht auf Gegenstände.

1. Nomenklatur ( ): Seitennummer

Montagemarkierung für

Gegenlichtblende (S.33)

Entfernungseinstellring (S.30)

Entfernungsskala

Fokusschalter (S.30)

Montagemarkierung

Dichtungsmanschette (S.29)

CPU-Kontakte (S.29)

Gegenlichtblende (S.33)

9 Montagemarkierung der

Gegenlichtblende (S.33)

0 Kontrollmarkierung der

Gegenlichtblende (S.33)

Skala für Abbildungsmaßstab (S.30)

Tiefenschärfemarkierungen (S.30)

# Markierung für Entfernungsskala (S.30)

2. Verwendbare Kameras und verfügbare

Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie in der Benutzerhandbuch zu Ihrer Kamera.

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format)

F6, F5, F100, F80-Serie, F75-Serie, F65-Serie Pronea 600i, Pronea S* F4-Serie, F90X, F90-Serie, F70-Serie F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401 F-801s, F-801, F-601M — F3AF, F-601, F-501

Nikon MF Kameras (außer F-601M)

*1 P schließt die Automatik (AUTO) und Motivprogramme mit ein. *2 Manuelle Belichtungssteuerung (M) nicht möglich.

Kameras

Autofokus

Belichtungssteuerung

 



—

— ————

: Möglich —: Nicht möglich

6$0

——





——

3. Einführung

Vielen Dank für das Vertrauen in Nikon-Technik. Das AF-S Micro NIKKOR 60mm f/2,8G ED ist ein Hochleistungs-Mikroobjektiv mit schneller Innenfokussierung (IF). Außerdem verfügt es über einen Silent Wave Motor (S) für einen leisen, präzisen Fokusantrieb.

 Die wichtigsten Merkmale

• Der Fokusschalter gestattet das Umschalten zwischen Autofokus

(A) und manuellem Fokus (M).

• Auch wenn der Autofokus aktiviert ist, können Sie jederzeit

manuell eingreifen (Priorität der manuellen Scharfeinstellung).

• Das Objektiv überträgt die eingestellte Entfernung an die Kamera

und ermöglicht so eine präzisere Belichtungssteuerung (3DMatrixmessung).

• Der Einsatz zweier asphärischer und einer ED-Linse (mit

besonders geringer Dispersion) gewährleistet scharfe, nahezu farbsaumfreie Bilder. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden.

• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in

den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.

• Die kürzest mögliche Aufnahmeentfernung beträgt 0,185 m.

 Wichtige Hinweise

• Halten Sie die CPU-Kontakte sauber und schützen Sie sie vor

Beschädigung.

• Wird das Objektiv mit Nikon Digital-SLR-Kameras (Nikon DX-

Format), wie etwa der Modelle der D2-Serie sowie Modelle D300-Serie verwendet, beträgt der Bildwinkel 26°30’ und der Brennweitenbereich entspricht 90 mm bei einer Kleinbildformatkamera.

• Bei einer Beschädigung der Dichtungsmanschette sollten Sie das

Objektiv beim nächsten Nikon-Vertragshändler bzw.bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.

• An der Vorderseite des Objektivs können bis zu vier Slave-

Blitzgeräte vom Typ SB-R200 angebracht werden.

4. Fokussteuerung

Wählen Sie anhand der folgenden Tabelle eine von der Kamera unterstützte Fokussteuerung:

Kameras

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5,

F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401

Fokussteuerung (Kamera)

 Autofokus mit Priorität der manuellen

Scharfeinstellung (M/A-Modus)

Stellen Sie den Fokus-Modusschalter auf “M/A” ein.

Der Autofokus lässt sich durch Drehen des

Einstellrings und gleichzeitiges Antippen des Auslösers oder der AF-Starttaste (AF-ON) an der Kamera oder der Fokus-Betriebstaste am Objektiv manuell übersteuern.

• Zur Deaktivierung der manuellen Übersteuerung geben Sie den

Auslöser oder die AF-Starttaste an der Kamera oder die FokusBetriebstaste am Objektiv frei und tippen den Auslöser an, um wieder auf Autofokus-Modus umzuschalten.

5. Tiefenschärfe

Neben der Markierung für die Entfernungsskala sind Markierungen für die Tiefenschärfe eingraviert. Bei sehr kurzen Aufnahmeabständen ist die Tiefenschärfe allerdings so gering, dass es sich empfiehlt, die Werte der Tiefenschärfetabelle (auf Seite 152) zu entnehmen. Wenn lhre Kamera über eine Abblendtaste oder einen Abblendhebel verfügt, können Sie die Tiefenschärfe im Sucher kontrollieren.

Fokussteuerung (Objektiv)

M/A M

Autofokus mit

Priorität der man.

(C/S)

Scharfeinstellung Manueller Fokus

(mit elektronischer Einstellhilfe) Manueller Fokus (mit elektronischer

Einstellhilfe; keine Einstellhilfe bei

(C/S)

F-601M)

Skala für

Skala für Abbildungsmaßstab

Abbildungsmaßstab

Tiefenschärfemarkierungen

Manueller Fokus (mit elektronischer Einstellhilfe)

Markierung für

Markierung für Entfernungsskala

Entfernungsskala

+ 126 hidden pages
