Autonomous power system

SYKCE
PSY24

The design and manufacture of the devices making up the Solemyo
system and the information in this manual fully comply with current
standards governing safety. However, incorrect installation or program­ming may cause serious physical injury to those working on or using
the system. For this reason, during installation, always strictly observe
all instructions in this manual.

If in any doubt regarding installation, do not proceed and contact the Nice
Technical Assistance for clarifications.

WORKING IN SAFETY!

Warning – for personal safety it is important to observe these
instructions.

Warning – Important safety instructions: keep these instructions
in a safe place.

Observe the following warnings:

– make electrical connections exclusively as envisaged in this manual

incorrect: connections could cause serious damage to the system.

– If the power cable in the pack is used outdoors, it must be entirely

protected with special ducting suitable for the protection of electric
cables.

– never touch metal parts of the sockets on the battery casing with

metal objects.

Considering the risk situations that may arise during installation phases
and use of the system, the devices supplied in the pack must be
installed in observance of the following warnings:

– never make any modifications to part of the devices other than those spec-

ified in this manual. Operations other than as specified can cause malfunc­tions. The manufacturer declines all liability for damage caused by
makeshift modifications to the devices.

– never place devices near to sources of heat and never expose to naked

flames. This may damage system components and cause malfunctions,
fire or hazardous situations.

– ensure that the devices cannot come into contact with water or other liq-

uids. During installation ensure that no liquids penetrate the devices
present.

– the device packaging material must be disposed of in full observance of

current local legislation governing waste disposal.

Warning! – Keep this manual in a safe place to enable future device mainte­nance and disposal procedures.

1 – Description and intended use

SOLEMYO is an autonomous power system designed for Nice auto mations
for gates and garage doors (the list of compatible automations is provided on
the sheet in the product pack and can also be consulted on the website
www.niceforyou.com).

Any other use is to be considered improper! The manufacturer declines
all liability for damage resulting from improper use of the various
devices of the system and other than as specified in this manual.

The Solemyo system is particularly suitable for power supply to automations
located far from the fixed power mains.
It comprises 3 standard devices, the combination of which enables different
configurations, able to store solar energy or electrical mains energy for use
when required by the automation on which the system is installed.
The various system devices are available in the following packs:

- PSY24: the core of the system. This device can store electrical energy pro­duced by SYP during the hours of sunlight, making it available at any time of
day, including days with adverse weather conditions. The same device can
also store energy from the fixed electrical mains, via SYA1. The pack con­tains the PSY24 battery, cables, connectors for automation connections, fix­ing hardware and this manual;

- SYP: this is a device able to convert sunlight directly into electrical energy.
The pack contains a SYP photovoltaic panel, for recharging PSY24, and fix­ing hardware;

- SYKCE: this is a complete kit for autonomous photovoltaic power supply.
The pack contains the PSY24 and SYP devices, cables, connectors for
automation connections, fixing hardware and this manual;

- SYA1: this device enables periodic or emergency recharging of PSY24 via
the electrical mains in a protected environment. The pack contains a SYA1
battery charger.

2 – Preliminay installation checks

To ascertain suitability of the system with respect to the specific features of
the automation to be powered, the following checks should be performed as
well as a check for compliance of the technical data in the chapter “Techni-
cal characteristics”.
In the vicinity of the automation to be powered, locate the ideal point for
installation of the photovoltaic panel and the location for the battery, taking
into consideration the following restraints:

a) the application limits specified in this chapter;
b) the maximum length of the power cable (3 m) and the cable of the photo-

voltaic panel (3 m);

c) the space available in the vicinity of the automation to be powered.
Also check the following:
d) ensure that the selected surfaces for installation of the two devices are

solid and guarantee a stable fixture.

e) ensure that each device to be installed is in a sheltered location and pro-

tected against the risk of accidental impact.

f) in particular, for each device ensure the following:

SYP photovoltaic panel

– ensure that the selected panel installation site guarantees 100% direct
exposure to sunlight (full sun) every day of the year.
– ensure that the selected panel installation site is far from vegetation,
walls or other situations that may create shade, even partial

, on the sensi-

tive surfaces of the panel.

Caution! – this surface must be exposed to direct sunlight in all
points; partial shade, even if small in size (for example caused by a
leaf or other object) will significantly reduce the power capacity of
the panel.

– check the possibility of correctly positioning

and inclining the panel,

with reference to the technical instructions in Chapter 4.

PSY24 battery

To ensure optimal efficiency of the battery and prolonged battery lifetime, it
should be installed in a location – in the vicinity of the automation to be
powered – protected against high summer temperatures and low winter
temperatures.
In fact the battery charge performance depends on the ambient temper­ature where the battery is installed: optimal efficiency is obtained at medi

­um temperatures, while efficiency is considerably reduced at low temper­atures.
On the other hand, battery lifetime is influenced above all by high sum

-

ENGLISH

GENERAL SAFETY WARNINGS

AND PRECAUTIONS

KNOWLEDGE OF THE SYSTEM AND

PREPARATION FOR INSTALLATION

English – 1

EN

Original instructions

2 – English

EN

Base coefficient (Cb) for

calculating the maximum possible

number of manoeuvre cycles

per day

Months of year

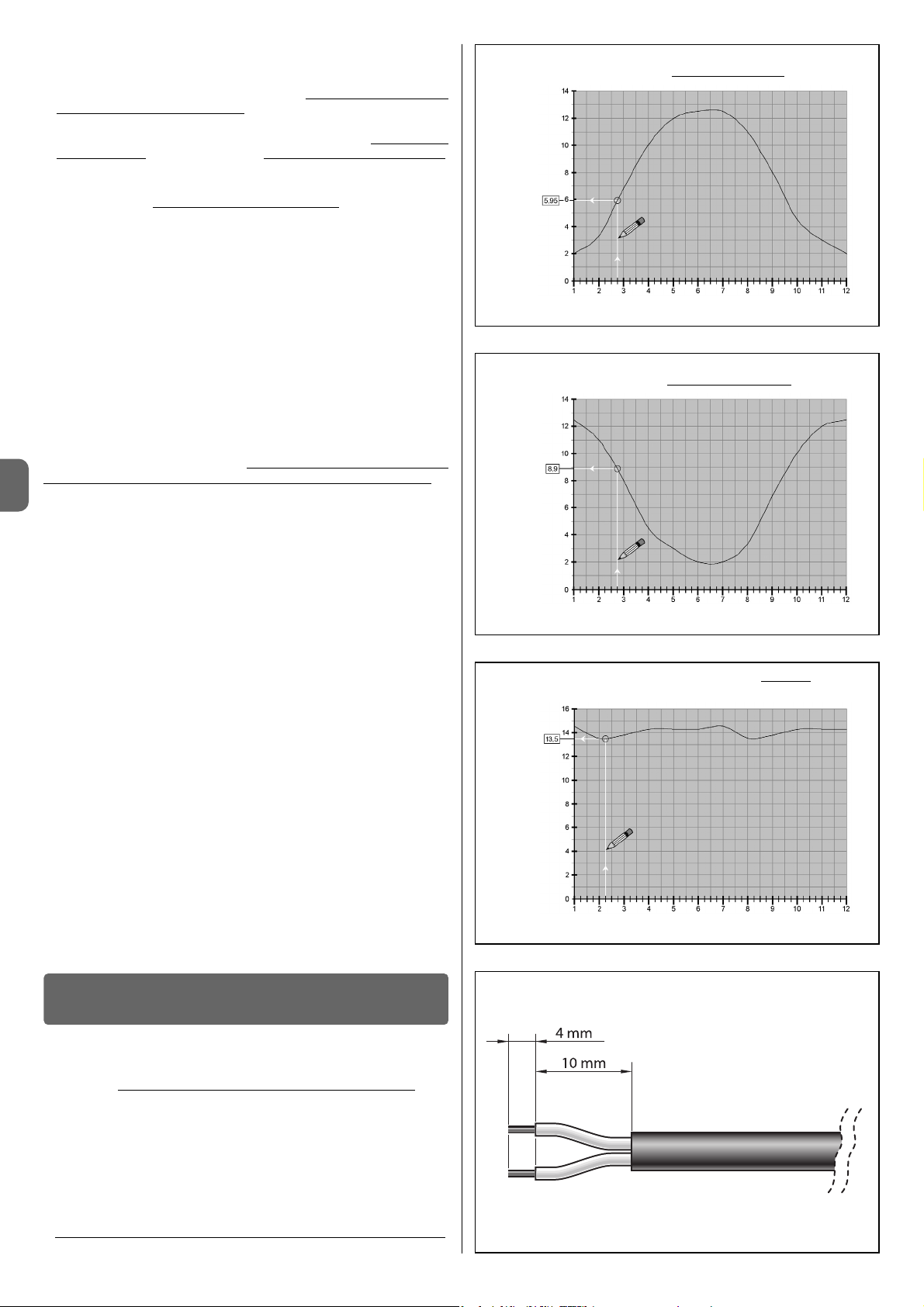

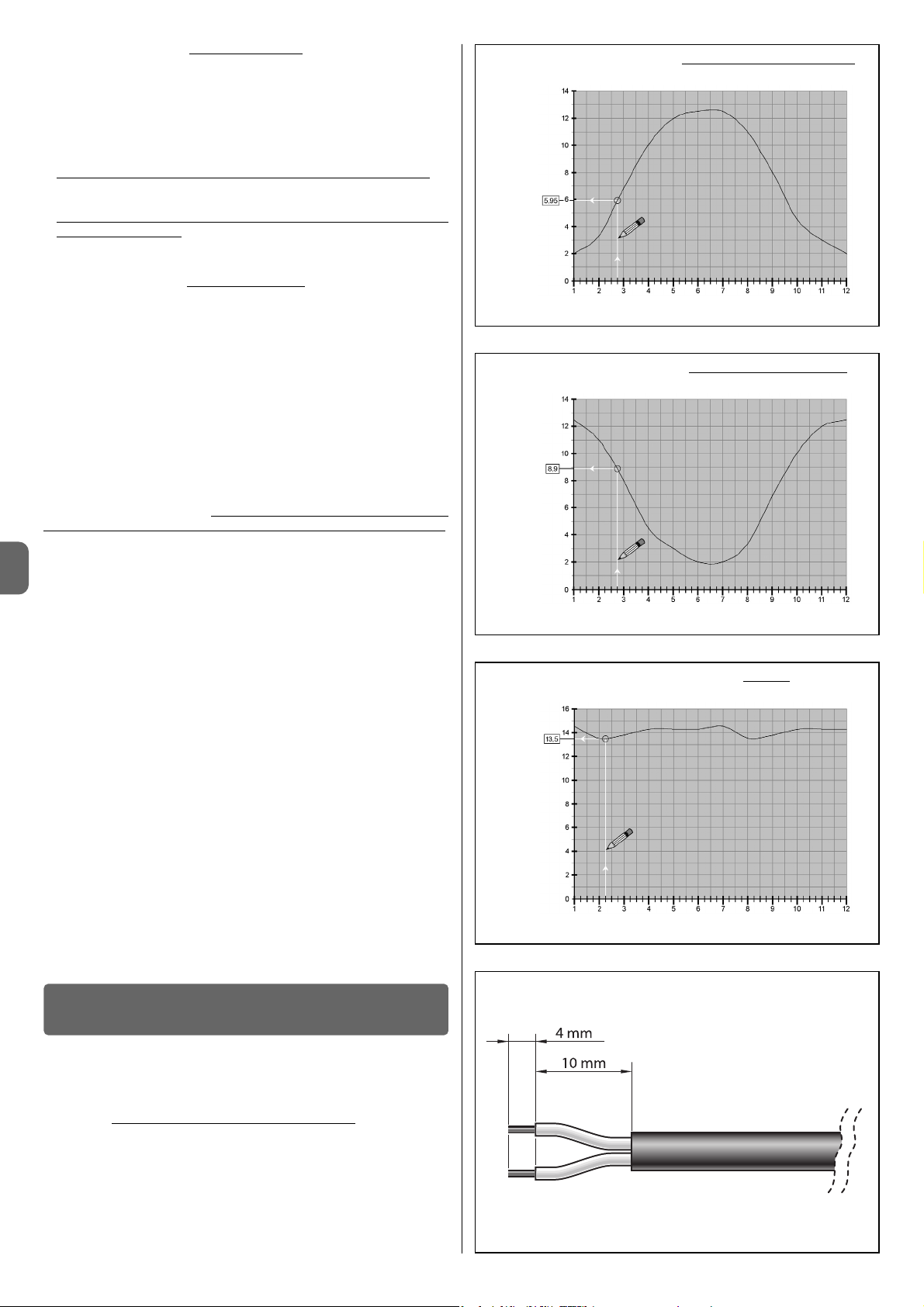

GRAPH A - For countries 45° NORTH of the Equator

Base coefficient (Cb) for

calculating the maximum possible

number of manoeuvre cycles

per day

Months of year

GRAPH B - For countries 45° SOUTH of the Equator

Base coefficient (Cb) for

calculating the maximum possible

number of manoeuvre cycles

per day

Months of year

GRAPH C - For countries on the Equator

Fig. A

mer temperatures, which accelerate part ageing. Normally the battery
average lifetime is approx. 4-5 years; this also depends on the intensity of
automation use.

SYA1 battery charger

Refer to the specific chapter in device instruction manual.

3 – System application limits

VERY IMPORTANT:

- When the automation is powered by the “Solemyo” system, it must
never be connected or powered simultaneously by the electrical

mains.

- The devices SYP and SYA1, which supply energy to PSY24, are alter­natives and cannot be used simultaneously.

• for photovoltaic power supply (with SYP)

Graphs A, B and C indicate the solar power available, on the basis of the
location’s latitude, at all times of the calendar year, with the automation pow­ered exclusively using PSY24 and SYP devices. The graph curve is generat­ed taking into account the quantity of daylight recorded at a specific latitude
within a year.
To obtain the maximum possible number of cycles per day, proceed as fol­lows:

01. On graph A, B or C (depending on the latitude of your system) identify

the period of the year concerned, then locate value “Cb” on the vertical
axis, corresponding to this period, as shown in the example in the
graph.

02. Then use value “Cb” to make the calculations as stated in the sheet in

the product pack.

Warning – During the day, if the photovoltaic panel remains in the shade
for a certain period of the day (in particular from 10 am to 2 pm) the maxi­mum possible number of operating cycles decreases in proportion to the
hours without panel exposure to sunlight.

Warning – To increase the maximum possible number of cycles per day,
automation consumption must be reduced. For this reason, the “Standby”
function must be programmed on the automation control units, setting the
most efficient level (refer to the automation instruction manual).

• for mains power supply (with SYA1)

The PSY24 battery must be recharged via the mains in a protected environ­ment, previously detaching PSY24 from the SYP solar panel and the
automation.

4 – Component assembly and connections

STEP 1

– SYP Optimal photovoltaic panel positioning

As a general rule, the panel must be positioned so that it can be constantly
illuminated by sunlight during the day and throughout the year. This means
that its horizontal position and vertical angle must be calculated precisely on
the basis of the location where it is to be installed.
Therefore, after performing the checks specified in chapter 2, and consider­ing the various options for panel installation as shown in fig. 6, proceed as
follows:

• Ensure the correct position of the panel on the horizontal plane

as fol-

lows:
a) In the installation site, determine the cardinal points NORTH and SOUTH,

with the aid of a compass or a geographical map of the location.
b) Then position the panel in the direction NORTH or SOUTH, according to
the following:

– if the installation site is in a country North of the equator (United
States; Europe; Russia; etc.) the panel must be positioned exactly
SOUTH;
– if the installation site is in a country South of the equator (Latin Amer­ica; Australia; Indonesia, etc.) the panel must be positioned exactly
NORTH.

For further information, refer to fig. 4.

• Ensure the correct position of the panel on the vertical plane

as fol-

lows:
Considering the fact that maximum efficiency of the panel is also required in

the winter period, i.e. when the daily hours of sunlight are fewer than in the
Summer, the panel should be positioned at an angle that receives the sun
rays at right angles (frontal) to the sensitive surface.
This angle corresponds to the latitude of the location

and can be read on any

commercial geographical map. For example, Madrid has a latitude of 40°;
Venice 45°; or London approx 50° etc. For further information, refer to fig. 5.

STEP 2 – Fixing the SYP photovoltaic panel in the selected site

After establishing the precise position of the panel, fit all components of the
support bracket according to the instructions in fig. 3.
Then fix the panel bracket to the selected surface as shown in fig. 6.

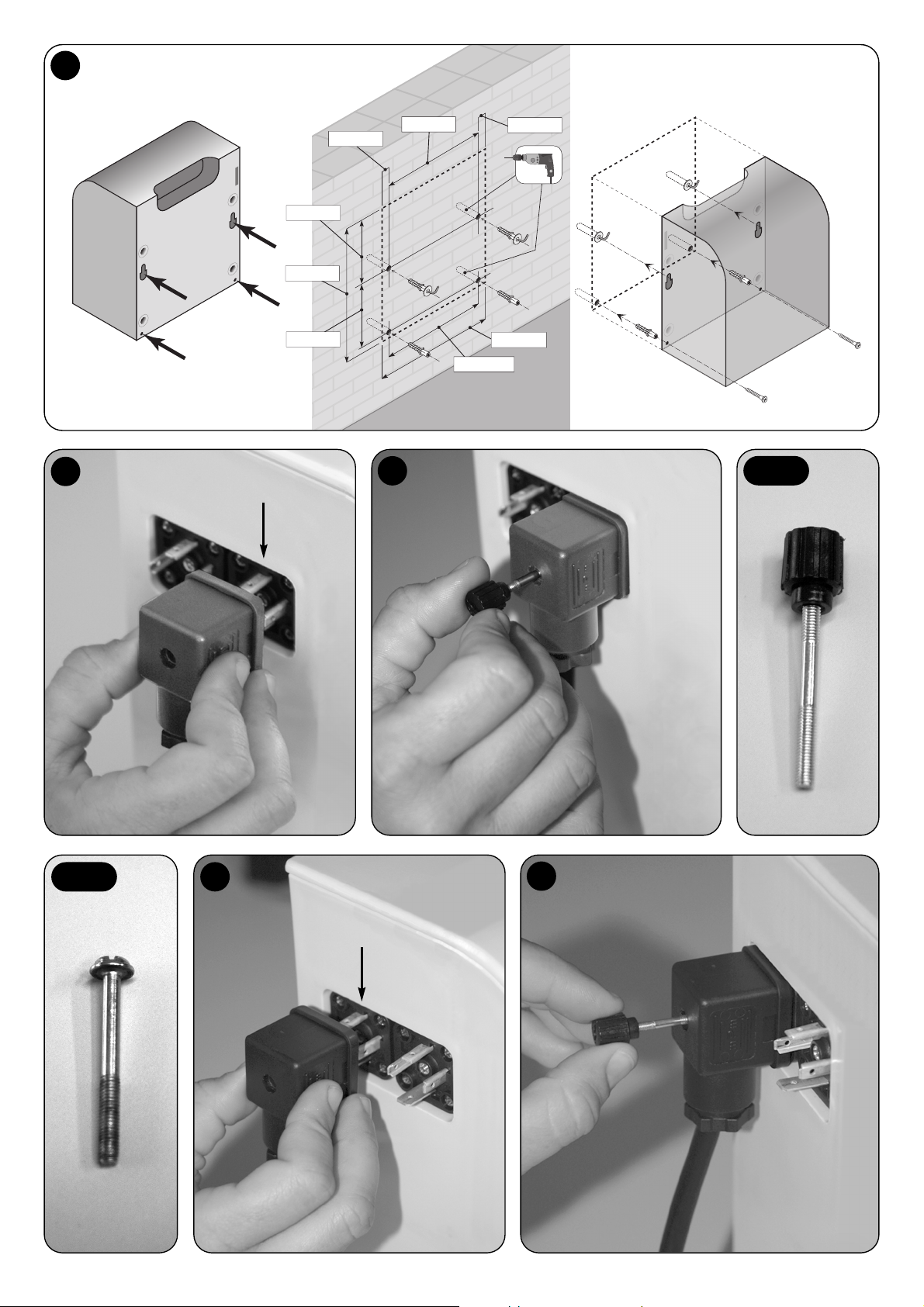

STEP 3 – Fixing the PSY24 battery in the selected site

After performing the checks specified in chapter 2 establishing the precise
position for the battery, fix the latter onto the selected surface as shown in

fig. 13. Note – For fixture, use two screws on the underside, only if the bat­tery is to be secured in a fixed position and not removable.

STEP 4 – Cable routing

After fixing the panel and battery, route the panel cable through the tube or
protection ducting through to the battery.
With reference to the instruction manual of the automation to be powered,
remove the control unit protection cover. Then pass the end of the power
cable (with wires stripped) through the automation (where the other cables
are routed) and through the dedicated cable clamp. Then route the cable
through the protection ducting (if present) through to the battery.

Caution! – Do not connect the power cable to the control unit; leave access
to the control unit open and leave the cable clamp loose.

STEP 5 – Assembly of “ L” socket on the SYP photovoltaic

pa nel cable

If the cable is too long, it can be shortened, taking care to strip the wires so
that their length is equa

l to the values specified in the fig. A (ca u tion! – differ-

ent lengths may impair subsequent assembly of the socket).
Then proceed with assembly of the GREY

“L” type socket on the end of the

panel cable, as follows:

01. Insert the various elements of the socket on the cable, taking care to

observe the sequence as shown in fig. 7;

IMPORTANT! – If the power cable in the pack is used out-

doors, it must be entirely

protected with special ducting suit-

able for the protection of electric cables.

CAUTION! – Do not modify the electric jumper on the connector (fig. 8).

02. Using a slotted screwdriver, attach the blue wire to terminal n° 1 on
the connector and brown wire to the earthing terminal (4) (fig. 9):

Note – The reference numbers and symbols are printed on the con­nector below the terminals and on the opposite side.

03. After fixing the two wires, insert the connector in its casing (fig. 10).
Important – The correct position of the connector is that with the

earthing symbol in the lower position (see fig. 10);

04. Then pull the cable outwards from the socket and insert the seal and
washer (fig. 11-a-b). Lastly, tighten the cable clamp (fig. 11-c) using a
wrench, to guarantee completely sealed closure

.

05. After assembling the socket, position the seal supplied on the connec­tion side (fig. 12).

STEP 6 – Assembly of “ L” socket on the power cable

If the cable is too long, it can be shortened, taking care to strip the wires so
that their length is equal to the values specified in the fig. A (Caution! – dif-

ferent lengths may impair subsequent assembly of the socket).

Then proceed with assembly of the BLACK

“L” type socket on the end of

the power cable, as follows:

01. Insert the various elements of the socket on the cable, taking care to
observe the sequence as shown in fig. 7;

CAUTION! – Do not modify the electric jumper on the connector (fig. 8).

02. Using a slotted screwdriver, attach the blue wire to terminal n° 1 on
the connector and the brown wire to the earthing terminal (4) (fig. 9):

Note – The reference numbers and symbols are printed on the con­nector below the terminals and on the opposite side.

03. After fixing the two wires, insert the connector in its casing (fig. 10).
Important – The correct position of the connector is that with the

earthing symbol in the lower position (see fig. 10);

04. Then pull the cable outwards from the socket and insert the seal and
washer (fig. 11-a-b). Lastly, tighten the cable clamp (fig. 11-c) using a
wrench, to guarantee a completely sealed closure

.

05. After assembling the socket, position the seal supplied on the connec­tion side (fig. 12).

STEP 7 – Connecting the SYP photovoltaic panel to the

PSY24 battery

To connect the panel to the battery, proceed as follows:

01. Connect the GREY

“L” type socket to the “IN” connector on the bat-

tery (fig. 14);

02. To select the most suitable connection configuration for the connection
of all system devices, refer to the example shown in fig. 15. Note – If

frequent disconnection of the battery plug is envisaged, use the screw
in fig. 16-a. Otherwise use the screw in fig. 16-b.

STEP 8 – Connecting the PSY24 battery to the automation

CAUTION! – For safety reasons, the operations described in Step
8 must be performed exclusively by a skilled and qualified tech­nician.

To connect the battery to the automation, proceed as follows:

01. Access the control unit of the automation and insert the power cable
connector in the buffer battery socket on the control unit. To locate this

socket, refer to the instruction manual of the automation to be pow­ered.

02. Connect the BLACK

“L” type socket to the OUT connector on the bat-

tery (fig. 17);

03. Fix the socket by means of the safety screws supplied, with reference
to fig. 18. Note – If frequent disconnection of the connector from the

battery is envisaged, use the screw in fig. 16-a. Otherwise use the
screw in fig. 16-b.

SYSTEM INSTALLATION

English – 3

EN

EN

4 – English

• The automation control unit does not turn on and the PSY24 battery
does not supply any signal.

This may depend on incorrect connections or electrical wiring not fully insert­ed; otherwise the PSY24 battery may be completely discharged, without
sufficient energy to indicate the battery low status.
In this case, follow the quick recharging procedure, using the SYA1 battery
charger, or wait until the SYP photovoltaic panel, correctly connected, starts
to recharge the PSY24 battery.

• The PSY24 battery tends to discharge too quickly.

This may be due to excessive ageing of the battery, in which case replace­ment is recommended; otherwise it may be due to excessively intensive use
of the automation, over the application limits envisaged in this manual, found
in Chapter 3.

• The PSY24 battery no longer recharges.

This may be due to a malfunction of the SYP photovoltaic panel caused by
incorrect installation, incorrect cable connections, or malfunction of the
PSY24 battery.

In general, these devices do not require special maintenance; however, reg­ular checks over time will ensure system efficiency.
Therefore, to ensure correct maintenance, check every 6 months that the
SYP photovoltaic panel has not accumulated dirt (leaves, sand, etc.) as this
may reduce efficiency.
Also check whether PSY24 battery replacement is required, as the ageing
process reduces autonomy over time.

CAUTION – The PSY24 battery must be replaced exclusively by skilled
and qualified personnel.

System device disposal

These devices are an integral part of the automation and therefore
must be disposed together with the latter.

As in installation, also at the end of lifetime of these devices, the disassem­bly and scrapping operations must be performed by qualified personnel.
These devices comprise various types of materials: some of which can be
recycled while others must be scrapped. Seek information on the recycling
and disposal systems envisaged by the local regulations in your area for the
relative device category.

Caution! – some parts of these devices may contain polluting or hazardous
substances which, if disposed of into the environment, may cause serious
damage to the environment or physical health.

As indicated by the symbol alongside, disposal of these
devices in domestic waste is strictly prohibited. Separate
the waste into categories for disposal, according to the
methods envisaged by current legislation in your area, or
return the devices to the retailer when purchasing new
equivalent versions.

Caution! – local legislation may envisage serious fines in the event of abusive
disposal of these devices.

PSY24 Battery disposal

Caution! – The battery contains pollutant substances; after removing, never
dispose of as standard waste. Dispose of or recycle according to current
local standards.

WHAT TO DO IF...

(troubleshooting guide)

PERIODIC MAINTENANCE

OPERATIONS

DISPOSAL

5 – General notes on system use

In general, when the PSY24 battery is not sufficiently charged, the energy
reserve will run out in a few days. For this reason, after installation and con­necting the product to the automation, the system may not be operative
immediately (this depends on the fact that the battery may be discharged
due to the natural process of discharging over time, even when stored).

The PSY24 battery enables a finite number of automation manoeuvre cycles
(refer to the information sheet in the pack). Therefore, if not constantly
recharged using SYP or occasionally by means of SYA1, the battery low sig­nal may be activated, with sequential flashing of the Led and a series of
beeps (this signal may be temporary or permanent).

In particular, when powered by SYP, recharging may be influenced by atmos­pheric conditions, or intense use of the automation (when the maximum
admissible number of manoeuvre cycles is exceeded). When this occurs,
PSY24 may indicate the battery low status.

PSY24 charging can be restored in one of the following ways:
A) - By limiting use of the automation until lighting conditions improve to

enable the battery to recharge naturally, via the connection to the SYP
photovoltaic panel.
To accelerate the recharging process, disconnect PSY24 from the
automation control unit and wait for a few days to enable the SYP pho­tovoltaic panel to store sufficient solar energy to recharge the PSY24
battery.

B) - Disconnect the PSY24 battery from the automation control unit and the

SYP solar panel (if present). Then recharge PSY24 using the SYA1 bat­tery charger connected to the mains in a protected environment.

When the PSY24 battery is recharging (via the SYP photovoltaic panel or
SYA1 battery charger) the red led emits 2 short flashes every 5 seconds.
Therefore check that this signal is present, also after installation, when the
panel is exposed to the sunlight.
The “battery low” warning signal is cleared when the system reaches suffi­cient electrical autonomy to enable automation operation.

If the automation is not used for extended periods, disconnect the automa­tion and photovoltaic panel connectors from the battery, and store the latter
in a cool and dry location.

IT

Italiano – 1

ITALIANO

AVVERTENZE E PRECAUZIONI GENERALI

PER LA SICUREZZA

La progettazione, la fabbricazione dei dispositivi che compongono il
sistema Solemyo e le informazioni contenute nel presente manuale
rispettano pienamente le normative vigenti sulla sicurezza. Ciò nono­stante, un’installazione errata può causare gravi ferite alle persone che
eseguono il lavoro e a quelle che useranno l’impianto. Per questo moti­vo, durante l’installazione, è importante seguire attentamente tutte le
istruzioni riportate in questo manuale.

Non procedere con l’installazione se si hanno dubbi di qualunque natura e
richiedere eventuali chiarimenti al Servizio Assistenza Nice.

OPERARE IN CONDIZIONI DI SICUREZZA!

Attenzione – Per la sicurezza delle persone è importante rispet­tare queste istruzioni.

Attenzione – Istruzioni importanti per la sicurezza: quindi, con­servare queste istruzioni.

Rispettare le seguenti av vertenze:

– effettuare esclusivamente i collegamenti elettrici previsti nel presente

manuale: un’errata esecuzione dei collegamenti potrebbe causare
gravi danni al sistema.

– se il cavo di alimentazione presente nell’imballo è utilizzato in am -

biente esterno, è obbligatorio proteggerlo interamente

con un tubo

specifico per la protezione dei cavi elettrici.

– non toccare con oggetti metallici le parti metalliche delle prese che

sono sull’involucro dell’accumulatore.

Considerando le situazioni di rischio che possono verificarsi durante le
fasi d’installazione e di uso del sistema, è necessario installare i dispo­sitivi presenti nella confezione osservando le seguenti avvertenze:

– non eseguire modifiche su nessuna parte dei dispositivi, se non quelle pre-

viste nel presente manuale. Operazioni non permesse possono solo cau­sare malfunzionamenti. Il costruttore declina ogni responsabilità per danni
derivanti da dispositivi modificati arbitrariamente.

– non mettere i dispositivi vicino a fonti di calore né esporli a fiamme libere.

Tali azioni possono danneggiarli ed essere causa di malfunzionamenti,
incendio o situazioni di pericolo.

– evitare che i dispositivi possano venire immersi in acqua o in altre sostanze

liquide. Durante l'installazione evitare che dei liquidi possano penetrare
all'interno dei dispositivi.

– il materiale dell’imballaggio dei dispositivi deve essere smaltito nel pieno

rispetto della normativa presente a livello locale.

Attenzione! – Conservare con cura questo manuale per facilitare eventuali
interventi futuri di manutenzione o di smaltimento dei dispositivi.

1 – Descrizione e destinazione d’uso

SOLEMYO è un sistema autonomo di alimentazione destinato agli automati­smi Nice per cancelli e portoni da garage (la lista degli automatismi predispo­sti è riportata nel foglio contenuto nella confezione ed è consultabile anche
nel sito www.niceforyou.com).

Ogni altro uso è da considerarsi improprio! Il costruttore non risponde
dei danni risultanti da un uso improprio dei vari dispositivi del sistema,
diverso da quanto previsto nel presente manuale.

Il sistema Solemyo è particolarmente indicato per alimentare automazioni
collocate lontano dalla rete elettrica fissa.
È composto da 3 dispositivi base, la cui combinazione permette configura­zioni diverse, in grado di immagazzinare energia solare oppure energia dalla
rete elettrica, per utilizzarla quando è richiesta dall’automazione sulla quale è
installato il sistema.
I vari dispositivi del sistema sono disponibili nelle seguenti confezioni:

- PSY24: è il cuore del sistema. Il dispositivo può immagazinare l’energia

elettrica prodotta da SYP durante le ore di sole, rendendola disponibile in
ogni ora del giorno, compresi i giorni con cattivo tempo. Lo stesso dispositi­vo può immagazinare anche l’energia elettrica dalla rete fissa, attraverso
SYA1. La confezione contiene l’accumulatore PSY24, i cavi, i connettori per
i collegamenti all'automazione, la minuteria per il fissaggio e il presente
manuale;

- SYP: è un dispositivo in grado di convertire la luce solare direttamente in

energia elettrica. La confezione contiene un pannello fotovoltaico SYP per la
ricarica di PSY24, e la minuteria per il fissaggio;

- SYKCE: è un kit completo per l’alimentazione autonoma fotovoltaica. La

confezione contiene i dispositivi PSY24, SYP, i cavi, i connettori per i collega­menti all'automazione, la minuteria per il fissaggio e il presente manuale;

- SYA1: è un dispositivo che consente la ricarica periodica o di emergenza di

PSY24, da rete elettrica fissa e in ambiente protetto. La confezione contiene
un carica batterie SYA1.

2 – Verifiche preliminari all’installazione

Per stabilire l’idoneità del sistema rispetto alle caratteristiche dell’automati­smo da alimentare, effettuare le verifiche descritte in questo capitolo e con­trollare la loro conformità anche in base ai dati tecnici riportati nel capitolo
“Caratteristiche tecniche”.
In prossimità dell’automatismo da alimentare, individuare il punto più adatto
per installare il pannello fotovoltaico e quello più adatto per installare l’accu­mulatore, tenendo in considerazione i seguenti vincoli:

a) i limiti d’impiego descritti in questo capitolo;
b) la lunghezza massima del cavo di alimentazione (3 m) e di quello del pan-

nello fotovoltaico (3 m);

c) lo spazio disponibile in prossimità dell’automatismo da alimentare.
Inoltre, effettuare le seguenti verifiche:
d) verificare che le superficie scelte per fissare i due dispositivi siano di mate-

riale solido e possano garantire un fissaggio stabile.

e) verificare che ciascun dispositivo da installare sia collocato in una posizio-

ne protetta da urti accidentali.

f) in particolare, per ciascun dispositivo, verificare quanto segue:

SYP pannello fotovoltaico

– verificare che il luogo prescelto per l’installazione del pannello garantisca
il 100% dell’insolazione diretta (pieno sole), in qualsiasi giornata dell’anno.
– verificare che il punto prescelto per l’installazione del pannello sia lonta­no da vegetazione, muri o altre situazioni che possano creare zone d’om­bra, anche parziali

, sulla sua superficie sensibile. Attenzione! – questa

superficie deve essere illuminata dai raggi solari in modo diretto e in
ogni punto; un’ombra parziale, anche se di piccole dimensioni (dovu­ta, ad esempio, a una foglia o ad altro), riduce sensibilmente la capa­cità energetica del pannello.

– verificare la possibilità di orientare

e inclinare correttamente il pannello,

facendo riferimento alle istruzioni riportate nel capitolo 4.

PSY24 accumulatore

Per ottenere dall’accumulatore un’efficienza ottimale e una lunga durata è
preferibile installare quest’ultimo, in un punto – in prossimità dell’automati­smo da alimentare – che possa proteggerlo dalle alte temperature estive e
dalle basse temperature invernali.
Infatti, il rendimento della carica dell’accumulatore dipende dalla tem-
peratura dell’ambiente in cui questo è installato: l’efficienza ottimale si
ottiene alle medie temperature, mentre si riduce sensibilmente alle basse
temperature.

CONOSCENZA DEL SISTEMA E

PREPARAZIONE ALL’INSTALLAZIONE

Istruzioni originali

4 - Assemblaggio e collegamento dei vari

componenti

PASSO 1 – Posizione ottimale del pannello fotovoltaico SYP

In generale, il pannello deve essere posizionato in modo che possa essere
illuminato costantemente dal sole, in tutto l’arco della giornata e in ogni
periodo dell’anno. Questo lo si ottiene orientando scrupolosamente il pan­nello, sia sul piano orizzontale sia sul piano verticale, calcolando queste posi­zioni in funzione del luogo in cui il pannello è installato.
Quindi, dopo aver effettuato le verifiche riportate nel capitolo 2 e aver consi­derato le varie possibilità di installazione del pannello riportate in fig. 6, effet­tuare le seguenti operazioni:

• Definire il corretto orientamento del pannello sul piano orizzontale

,

procedendo nel modo seguente:

a) Sul luogo dell’installazione, individuare i punti cardinali del NORD e del
SUD, aiutandosi con una bussola o con una cartina geografica del luogo.
b) Infine, orientare il pannello in direzione NORD o SUD, in base alle seguen-

ti valutazioni:

– se il luogo dell’installazione si trova in un Paese a Nord dell’equatore
(Stati Uniti; Europa; Russia; ecc.) il pannello deve essere orientato esatta

­mente in direzione SUD;
– se il luogo dell’installazione si trova in un Paese a Sud dell’equatore

INSTALLAZIONE DEL SISTEMA

2 – Italiano

IT

Coefficiente base (Cb) per

calcolare il numero massimo

possibile di cicli di manovre

al giorno

Mesi dell’anno

GRAFICO A - Per i Paesi che sono a 45° NORD dell’Equatore

Coefficiente base (Cb) per

calcolare il numero massimo

possibile di cicli di manovre

al giorno

Mesi dell’anno

GRAFICO B - Per i Paesi che sono a 45° SUD dell’Equatore

Coefficiente base (Cb) per

calcolare il numero massimo

possibile di cicli di manovre

al giorno

Mesi dell’anno

GRAFICO C - Per i Paesi che sono all’Equatore

Invece, la longevità dell’accumulatore è influenzata soprattutto dalle alte
temperature estive che accellerano l’invecchiamento delle parti. Normal­mente la vita media delle batterie è di circa 4-5 anni; questa dipende
anche dall’intensità con la quale si usa l’automazione.

SYA1 carica batteria

Fare riferimento al capitolo specifico presente nel manuale istruzioni del
dispositivo.

3 – Limiti d’impiego del sistema

MOLTO IMPORTANTE

- Quando l’automazione è alimentata dal sistema “Solemyo”, non deve

essere collegata e non deve essere alimentata contemporanea­mente anche dalla rete elettrica.

- I dispositivi SYP e SYA1, che forniscono energia al dispositivo PSY24,
sono alternativi tra loro e non possono essere impiegati contempora­neamente.

• per l’alimentazione fotovoltaica (con SYP)

I grafici A, B e C indicano l’energia solare disponibile, in base alla latitudine
del luogo, in ogni momento dell’anno solare, con l’automazione alimentata
esclusivamente tramite la coppia di dispositivi PSY24 e SYP. La curva di ogni
grafico è generata prendendo in considerazione la quantità di luce giornalie­ra registrata a una determinata latitudine nell’arco di un anno.
Per ottenere il numero massimo possibile di cicli al giorno, procedere nel
modo seguente.

01. Individuare sul grafico A, B o C (secondo la latitudine in cui si trova il

vostro impianto) il periodo dell’anno che interessa; quindi trovare sul­l’asse verticale il valore “Cb” che corrisponde a questo periodo, ope-
rando come indicato nell’esempio riportato nel grafico.

02. Infine, utilizzare questo valore “Cb” per eseguire i calcoli riportati nel

foglio contenuto nella confezione.

Attenzione – Se durante la giornata il pannello fotovoltaico rimane in ombra
per una parte del tempo (in particolare, dalle ore 10.00 alle ore 14.00), il
numero massimo possibile di cicli di manovre si riduce in funzione delle ore
mancanti di esposizione del pannello al sole.

Attenzione – Per aumentare il numero massimo possibile di cicli al giorno, è
fondamentale ridurre i consumi dell’automazione. Per questo motivo, sulle
centrali di comando delle automazioni è importante programmare la funzione
“Stand-by” impostando il livello più efficace (fare riferimento al manuale del­l’automazione).

• per l’alimentazione da rete elettrica fissa (con SYA1)

La ricarica dell’accumulatore PSY24 da rete elettrica fissa va fatta in ambien­te protetto, scollegando preventivamente PSY24 dal pannello solare SYP e
dall’automazione.

Fig. A

di quest’ultima la guarnizione in dotazione (fig. 12).

PASSO 6 – Assemblaggio della presa “a pipetta” sul cavo di ali-

mentazione

Se il cavo è eccessivamente lungo, si può accorciare facendo attenzione a
spelare i fili in modo che la loro lunghezza risulti uguale

a quelle riportate nel-

la fig. A (attenzione! – lunghezze diverse pregiudicano il successivo assem-
blaggio della presa).

Quindi, procedere ad assemblare la presa “a pipetta” in colore NERO
all’estremità del cavo di alimentazione, nel modo se guente:

01. Infilare sul cavo i vari elementi che compongono la presa, rispettando

l’ordine mostrato in fig. 7;

ATTENZIONE! – Non modificare il ponticello elettrico presente sul con­nettore (fig. 8).

02. Utilizzando un cacciavite a taglio, fissare sul connettore il filo Blu al mor­setto n° 1 e il filo Marrone al morsetto della presa a terra (4) (fig. 9):

Nota – I numeri e i simboli di riferimento sono stampati sul connettore,
in basso rispetto ai morsetti e sulla faccia opposta.

03. Dopo aver fissato i due fili, procedere ad inserire il connettore nella sua
protezione (fig. 10).

Importante – La posizione corretta del connettore è quella con il
simbolo della presa a terra posizionato verso il basso (vedere la
fig. 10);

04. Quindi, tirare il cavo verso l’esterno della presa e inserire in questa la
guarnizione e la rondella (fig. 11-a-b). Infine, avvitare il pressacavo (fig.
11-c) usando una chiave, in modo da ottenere una chiusura completa

-

mente ermetica.

05. Dopo aver assemblato la presa, posizionare sulla faccia di connessione
di quest’ultima la guarnizione in dotazione (fig. 12).

PASSO 7 – Collegamento del pannello fotovoltaico SYP all’accu-

mulatore PSY24

Per collegare il pannello all’accumulatore, procedere nel modo seguente:

01. Connettere la presa “a pipetta” in colore GRIGIO

alla presa “IN” sul-

l’accumulatore (fig. 14);

02. Fissare la presa con la vite di sicurezza in dotazione, facendo riferimen­to alla fig. 15. Nota – Se si prevede di scollegare spesso la presa dal-

l’accumulatore, utilizzare la vite di fig. 16-a. In caso contrario, utilizzare
la vite di fig. 16-b.

PASSO 8 – Collegamento dell’accumulatore PSY24 all’automatismo

ATTENZIONE! – Per questioni di sicurezza, le operazioni descritte
in questo Passo 8 devono essere eseguite esclusivamente da un
tecnico qualificato e competente.

Per collegare l’accumulatore all’automatismo, procedere nel modo seguente:

01. Accedere alla Centrale di comando dell’automatismo ed inserire il con­nettore del cavo di alimentazione nella presa destinata alla batteria tam­pone, presente sulla Centrale. Per individuare questa presa, fare riferi-

mento al manuale istruzioni dell’automatismo da alimentare.

02. Connettere la presa “a pipetta” in colore NERO

alla presa “OUT” sul-

l’accumulatore (fig. 17);

03. Fissare la presa con la vite di sicurezza in dotazione, facendo riferimen­to alla fig. 18. Nota – Se si prevede di scollegare spesso la presa dal-

l’accumulatore, utilizzare la vite di fig. 16-a. In caso contrario, utilizzare
la vite di fig. 16-b.

(America Latina; Australia; Indonesia; ecc.) il pannello deve essere orien­tato esattamente in direzione NORD

.

Per maggiore chiarezza, fare riferimento alla fig. 4.

• Definire il corretto orientamento del pannello sul piano verticale

, pro-

cedendo nel modo seguente:
Considerando che è preferibile ottenere la massima efficienza del pannello nel

periodo invernale, quando cioè le ore giornaliere di luce solare sono minori
che nell’estate, occorre orientare il pannello con un’inclinazione tale da riceve­re i raggi del sole perpendicolari (frontali) alla sua superficie sensibile.
Questa inclinazione corrisponde alla latitudine del luogo

e può essere rileva­ta in qualsiasi cartina geografica: ad esempio, Madrid ha latitudine di 40°;
Venezia di 45°; Londra di circa 50° ecc. Per maggiore chiarezza, fare riferi­mento alla fig. 5.

PASSO 2 – Fissaggio del pannello fotovoltaico SYP nel

punto prescelto

Dopo aver stabilito con esattezza la posizione del pannello, assemblare
tutti i componenti della sua staffa di supporto, seguendo le istruzioni ripor­tate in fig. 3.
Infine, fissare la staffa del pannello sulla superficie prescelta, come mostra­to in fig. 6.

PASSO 3 – Fissaggio dell’accumulatore PSY24 nel punto prescelto

Dopo aver effettuato le verifiche riportate nel capitolo 2 e stabilito con esat­tezza la posizione in cui collocare l’accumulatore, fissare quest’ultimo sulla
superficie prescelta, come mostrato in fig. 13. Nota – Per il fissaggio, utiliz-

zare le 2 viti posizionate in basso soltanto se si desidera ancorare l’accumu­latore in modo fisso e non asportabile.

PASSO 4 – Passaggio dei cavi

Dopo aver fissato il pannello e l’accumulatore, passare il cavo del pannello
attraverso il tubo o la canalina di protezione, portandolo fino all’accumulatore.
Facendo riferimento al manuale istruzioni dell’automatismo da alimentare,
rimuovere il coperchio di protezione della Centrale di comando. Quindi, pas­sare attraverso l’automatismo (dove passano gli altri cavi) l’estremità del
cavo di alimentazione con i fili spelati e farlo uscire dall’automatismo attraver­so il passacavo dedicato. Infine, passare il cavo attraverso l’eventuale cana­lina di protezione portandolo fino all’accumulatore.

Attenzione! – Non collegare il cavo di alimentazione alla Centrale; lasciare
aperto l’accesso alla Centrale e lasciare allentato il passacavo.

PASSO 5 – Assemblaggio della presa “a pipetta” sul cavo del pan-

nello fotovoltaico SYP

Se il cavo è eccessivamente lungo, si può accorciare facendo attenzione a
spelare i fili in modo che la loro lunghezza risulti uguale

a quelle riportate nel-

la fig. A (attenzione! – lunghezze diverse pregiudicano il successivo assem-
blaggio della presa).

Quindi, procedere ad assemblare la presa “a pipetta” in colore GRIGIO
all’estremità del cavo del pannello, nel modo seguente:

01. Infilare sul cavo i vari elementi che compongono la presa, rispettando

l’ordine mostrato in fig. 7;

ATTENZIONE! – Non modificare il ponticello elettrico presente sul con­nettore (fig. 8).

02. Utilizzando un cacciavite a taglio, fissare sul connettore il filo Blu al

morsetto n° 1 e il filo Marrone al morsetto della presa a terra (4)
(fig. 9):

Nota – I numeri e i simboli di riferimento sono stampati sul connettore,
in basso rispetto ai morsetti e sulla faccia opposta.

03. Dopo aver fissato i due fili, procedere ad inserire il connettore nella sua

protezione (fig. 10).

Importante – La posizione corretta del connettore è quella con il
simbolo della presa a terra posizionato verso il basso (vedere la
fig. 10);

04. Quindi, tirare il cavo verso l’esterno della presa e inserire in questa la

guarnizione e la rondella (fig. 11-a-b). Infine, avvitare il pressacavo (fig.
11-c) usando una chiave, in modo da ottenere una chiusura completa

-

mente ermetica.

05. Dopo aver assemblato la presa, posizionare sulla faccia di connessione

IMPORTANTE! – Se il cavo di alimentazione presente nel-

l’imballo è utilizzato in ambiente esterno, è obbligatorio
proteggerlo interamente

con un tubo specifico per la prote-

zione dei cavi elettrici.

Italiano – 3

IT

IT

4 – Italiano

5 – Note generali sull’uso del sistema

In generale, quando l’accumulatore PSY24 non è adeguatamente ricaricato,
esaurisce la sua riserva di energia entro pochi giorni. Per questo motivo, al
termine dell’installazione, dopo aver collegato il sistema all’automatismo,
l’impianto potrebbe non essere operativo subito (l’accumulatore potrebbe
essere scarico a causa del normale processo di autoscarica che avviene nel
tempo, anche quando il prodotto è a magazzino).

L’accumulatore PSY24 consente all’automazione un numero finito di cicli di
manovre (fare riferimento al foglio contenuto nella confezione). Pertanto, se
non è ricaricato costantemente con SYP o saltuariamente con SYA1 può
segnalare lo stato di batteria scarica con dei lampeggi ciclici del Led e dei
beep acustici (la segnalazione può essere temporanea o permanente).

In particolare, quando è alimentato con SYP la ricarica può essere influenza­ta sia dalle condizioni atmosferiche, sia dall’uso intenso dell’automazione
(quando si supera il numero massimo possibile dei cicli di manovre). Quando
ciò avviene, PSY24 potrebbe segnalare lo stato di batteria scarica.

la ricarica di PSY24 può essere ripristinata con una delle seguenti modalità:
A) - Limitare l’uso dell’automazione in attesa che migliorino le condizioni di

insolazione, permettendo così la ricarica dell’accumulatore in modo
naturale, sfruttando il collegamento presente al pannello fotovoltaico
SYP.
Per accelerare il processo di ricarica, scollegare PSY24 dalla centrale di
comando dell’automazione e attendere qualche giorno affinchè il pan­nello fotovoltaico SYP riceva sufficiente energia solare per ricaricare
l’accumulatore PSY24.

B) - Scollegare l’accumulatore PSY24 dalla Centrale di comando dell’auto-

mazione e dal pannello solare SYP (se presente). Quindi eseguire la
ricarica di PSY24 utilizzando in ambiente protetto il carica batteria da
rete fissa SYA1.

Quando l’accumulatore PSY24 è in ricarica (da pannello fotovoltaico SYP o
da carica batteria SYA1), il Led rosso emette 2 brevi lampeggi ogni 5 secon­di. Verificare che questa segnalazione sia presente anche dopo l’installazio­ne, quando il pannello è illuminato dal sole.
La segnalazione di batteria scarica termina quando il sistema raggiunge una
sufficiente autonomia elettrica per far funzionare l’automazione.

Se l’automazione non viene usata per lunghi periodi si consiglia di scollegare
dall’accumulatore i connettori dell’automatismo e del pannello fotovoltaico, e
di custodire l’accumulatore in un luogo fresco e asciutto.

• La Centrale di comando dell’automatismo non si accende e l’accunu­latore PSY24 non da nessuna segnalazione.

Questo potrebbe dipendere dai collegamenti non corretti o dai fili elettrici non
perfettamente inseriti; oppure l’accunulatore PSY24 potrebbe essere com­pletamente scarico e non avere l’energia sufficiente per segnalare lo stato di
batteria scarica.
In questo caso è necessario effettuare una ricarica rapida usando il carica
batteria SYA1, oppure attendere che il pannello fotovoltaico SYP, corretta­mente collegato, cominci a ricaricare l’accumulatore PSY24.

• L’accumulatore PSY24 tende a scaricarsi troppo velocemente.

Questo potrebbe dipendere da un invecchiamento eccessivo dell’accunula­tore per cui sarebbe opportuno sostituirlo; oppure la causa potrebbe essere
un uso troppo intensivo dell’automazione, oltre i limiti d’impiego previsti in
questo manuale, nel capitolo 3.

• La accumulatore PSY24 non si ricarica più.

Questo potrebbe dipendere da un malfunzionamento del pannello fotovoltai­co SYP, a causa di una sua errata installazione, oppure da un collegamento
errato dei cavi, oppure da un malfunzionamento dell’accumulatore PSY24.

n generale, i dispositivi del sistema non necessitano di manutenzioni partico­lari; tuttavia, un controllo regolare nel tempo consente di mantenere in effi­cienza l’impianto.
Quindi, per effettuare una manutenzione corretta, verificare ogni 6 mesi che il
pannello fotovoltaico SYP non abbia accumulato sporcizia (foglie, sabbia,
ecc.): questa potrebbe diminuire l’efficienza.
Inoltre, è necessario verificare se è il caso di sostituire l’accumulatore PSY24
che, per effetto dell’invecchiamento, potrebbe ridurre nel tempo la sua auto­nomia.

ATTENZIONE – L’eventuale sostituzione dell’accumulatore PSY24
deve es sere eseguita esclusivamente da personale qualificato ed
esperto.

COSA FARE SE...

(guida alla risoluzione dei problemi)

INTERVENTI DI

MANUTENZIONE PERIODICA

Smaltimento dei dispositivi del sistema

I presenti dispositivi sono parte integrante dell'automazione, e dunque,
devono essere smaltiti insieme con essa.

Come per le operazioni d'installazione, anche al termine della vita di questi
dispositivi, le operazioni di smantellamento devono essere eseguite da per­sonale qualificato.
Questi dispositivi sono costituiti da vari tipi di materiali: alcuni possono esse­re riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o
smaltimento previsti dai regolamenti vigenti sul vostro territorio, per la cate­goria di questi dispositivi.

Attenzione! – alcune parti dei dispositivi possono contenere sostanze inqui­nanti o pericolose che, se disperse nell’ambiente, possono provocare effetti
dannosi sull'ambiente stesso e sulla salute umana.

Come indicato dal simbolo a lato, è vietato gettare questi
dispositivi nei rifiuti domestici. Eseguire quindi la “raccolta
separata” per lo smaltimento, secondo i metodi previsti dai
regolamenti vigenti sul vostro territorio, oppure riconsegna­re i dispositivi al venditore nel momento dell'acquisto di
nuovi dispositivi equivalenti.

Attenzione! – i regolamenti vigenti a livello locale possono prevedere pesan­ti sanzioni in caso di smaltimento abusivo di questi dispositivi.

Smaltimento dell’accumulatore PSY24

Attenzione! – L’accumulatore contiene sostanze inquinanti e, dopo averlo
rimosso, non deve essere buttato nei rifiuti comuni. Occorre smaltirlo o rici­clarlo utilizzando i metodi previsti dalle normative vigenti nel vostro territorio.

SMALTIMENTO

FR

Français – 1

FRANÇAIS

AVERTISSEMENTS ET PRÉCAUTIONS

GÉNÉRALES POUR LA SÉCURITÉ

La conception, la fabrication des dispositifs qui composent le système
Solemyo et les informations contenues dans ce guide respectent plei­nement les normes en vigueur en matière de sécurité. Toutefois, une
installation incorrecte peut causer de graves blessures aux personnes
qui effectuent le travail et à celles qui utiliseront l’installation. Pour
cette raison, au cours de l’installation, il est important de suivre attenti­vement toutes les instructions figurant dans ce guide.

Ne pas effectuer l’installation si le moindre doute persiste et demander les
éclaircissements nécessaires au Service après-vente Nice.

OPÉRER EN CONDITIONS DE SÉCURITÉ !

Attention – Pour la sécurité des personnes, il est important de
respecter ces instructions.

Attention – Instructions importantes pour la sécurité : con server
par conséquent ces instructions.

Respecter les consignes suivantes :

– effectuer exclusivement les connexions électriques prévues dans ce

guide : une exécution erronée des connexions pourrait causer de
graves dommages au système.

– Si le câble d’alimentation présent dans l’emballage est utilisé à l’ex-

térieur, il est obligatoire de le protéger entièrement

avec une gaine

spécifique pour la protection des câbles électriques.

– ne pas toucher avec des objets métalliques les parties métalliques

des prises qui sont sur le boîtier de l’accumulateur.

Compte tenu des situations de risque qui peuvent se vérifier durant les
phases d’installation et d’utilisation du système, il faut installer les dis­positifs présents dans l’emballage en respectant les recommandations
qui suivent :

– ne pas effectuer de modifications sur des parties du dispositif quelles

qu’elles soient, en dehors de celles qui sont décrites dans ce guide. Des
opérations non autorisées ne peuvent que provoquer des problèmes de
fonctionnement. Le constructeur décline toute responsabilité pour les
dommages dérivant de dispositifs modifiés arbitrairement.

– ne pas mettre les dispositifs à proximité de fortes sources de chaleur ni les

exposer à des flammes vives ; Ces actions peuvent les endommager et
causer des problèmes de fonctionnement, un incendie ou des situations
de danger.

– éviter que les dispositifs puissent être immergées dans l’eau ou dans d’au-

tres substances liquides. Durant l’installation éviter que les liquides puis­sent pénétrer à l’intérieur des dispositifs.

– les matériaux de l’emballage des dispositifs doivent être mis au rebut dans

le plein respect des normes locales en vigueur.

Attention ! – Conserver avec soin cette notice pour faciliter les éventu el les
interventions futures de maintenance ou de mise au rebut des dispositifs.

1 – Description et application

SOLEMYO est un système autonome d’alimentation destiné aux automa­tismes Nice pour portails et portes de garage (la liste des automatismes
compatibles figure dans le feuillet contenu dans l’emballage et est disponible
également sur le site www.niceforyou.com).

Toute autre utilisation doit être considérée comme impropre ! Le
constructeur ne répond pas des dommages résultant d’une utilisation
impropre des différents dispositifs du système différente de ce qui est
prévu dans cette notice.

Le système Solemyo est particulièrement indiqué pour alimenter des auto­matismes se trouvant loin de l’alimentation de secteur.
Il est composé de 3 dispositifs de base, dont la combinaison permet des
configurations différentes, en mesure de stocker l’énergie solaire ou l’énergie
du secteur électrique, pour l’utiliser quand l’automatisation sur laquelle le
système est installé en a besoin.
Les différents dispositifs du système sont disponibles dans les conditionne­ments suivants :

- PSY24: c’est le cœur du système. Le dispositif peut stocker l’énergie élec­trique produite par SYP durant les heures de soleil en la rendant disponible à
toute heure du jour, y compris par temps couvert. Le même dispositif peut
stocker également l’énergie électrique du secteur, à travers SYA1. L’embal­lage contient l’accumulateur PSY24, les câbles, les connecteurs pour les
connexions à l’automatisation, les accessoires de fixation et le présent
manuel ;

- SYP: c’est un dispositif en mesure de convertir la lumière solaire directe­ment en énergie électrique. L’emballage contient un panneau photovoltaïque
SYP pour la recharge de PSY24, et les accessoires de fixation ;

- SYKCE: c’est un kit complet pour l’alimentation autonome photovoltaïque.
L’emballage contient les dispositifs PSY24, SYP, les câbles, les connecteurs
pour les connexions à l’automatisation, les accessoires de fixation et le pré­sent manuel ;

- SYA1: c’est un dispositif qui permet la recharge périodique ou de secours
de PSY24, par le secteur électrique et dans un milieu protégé. L’emballage
contient un chargeur de batteries SYA1.

2 – Contrôles avant l’installation

Pour s’assurer que le système est adapté aux caractéristiques de l’automa­tisme à alimenter, effectuer les vérifications décrites dans ce chapitre et
contrôler leur conformité également avec les données techniques figurant
dans le chapitre « Caractéristiques techniques » :
À proximité de l’automatisme à alimenter, identifier le point le plus ada pté
pour installer le panneau photovoltaïque et le point le plus adapté pour instal­ler l’accumulateur, en tenant compte des contraintes suivantes :

a) les limites d’utilisation décrites dans ce chapitre ;
b) la longueur maximum du câble d’alimentation (3 m) et de celui du pan-

neau photovoltaïque (3 m) ;

c) l’espace disponible près de l’automatisme à alimenter.
De plus, effectuer les vérifications suivantes :
d) vérifier que les surfaces choisies pour fixer les deux dispositifs sont d’un

matériau solide et peuvent garantir une fixation stable.

e) Vérifier que chaque dispositif à installer se trouve dans une position proté-

gée, à l’abri des chocs accidentels.

f) En particulier, pour chaque dispositif, vérifier ce qui suit :

SYP panneau photovoltaïque

– vérifier que l’endroit choisi pour l’installation du panneau garantit 100%
d’ensoleillement direct (plein soleil), tout au long de l’année.
– vérifier que le point choisi pour l’installation du panneau est loin de la
végétation, des murs ou d’autres situations qui peuvent créer des zones
d’ombre, même partielle

, sur sa surface sensible. Attention ! – cette

surface doit être exposée aux rayons solaires de manière directe et
en tout point ; une ombre partielle, même si de petites dimensions
(due, par exemple, à une feuille ou autre), réduit sensiblement la
capacité énergétique du panneau.

– vérifier la possibilité d’orienter

et d’incliner correctement le panneau, en

se référant aux instructions techniques du chapitre 4.

PSY24 accumulateur

Pour assurer une efficacité optimale et une longue durée de l’accumula­teur, il est préférable d’installer ce dernier à un endroit – à proximité de
l’automatisme à alimenter – en mesure de le protéger contre les hautes
températures estivales et les basses températures hivernales.

CONNAISSANCE DU SYSTÈME ET

PRÉPARATION À L’INSTALLATION

Instructions originales

4 - Assemblage et connexion des différents

composants

PHASE 1

– Positionnement idéal du panneau photovoltaïque SYP

En général, le panneau doit être positionné de manière à pouvoir être exposé
constamment au soleil, tout au long de la journée et à toute période de l’an­née. On obtient ce résultat en orientant scrupuleusement le panneau, tant
sur le plan horizontal que sur le plan vertical, en calculant ces positions en
fonction de l’endroit où le panneau est installé.
Ensuite, après avoir effectué les contrôles indiqués au chapitre 2 et avoir
considéré les différentes possibilités d’installation du panneau indiquées
dans la fig. 6, effectuer les opérations suivantes :

• Définir l’orientation correcte du panneau sur le plan horizontal

, en pro-

cédant de la façon suivante :

a) Sur le lieu de l’installation, identifier les points cardinaux du NORD et du
SUD, en utilisant une boussole ou une carte géographique du lieu.
b) Ensuite, orienter le panneau en direction NORD ou SUD, sur la base des

considérations suivantes :

INSTALLATION DU SISTÈME

2 – Français

FR

Coefficient de base (Cb) pour

calculer le nombre maximum

possible de cycles de manœuvres

par jour

Mois de l’année

GRAPHIQUE A - Pour les pays qui se trouvent à

45° au NORD

de l’Équateur

Coefficient de base (Cb) pour

calculer le nombre maximum

possible de cycles de manœuvres

par jour

Mois de l’année

GRAPHIQUE B - Pour les pays qui se trouvent à

45° au

SUD de l’Équateur

Coefficient de base (Cb) pour

calculer le nombre maximum

possible de cycles de manœuvres

par jour

Mois de l’année

GRAPHIQUE C - Pour les pays qui se trouvent à l’Équateur

Fig. A

En effet, le rendement de la charge de l’accumulateur dé pend de la
température de l’environnement dans lequel il est installé : l’efficacité opti­male s’obtient aux moyennes températures, tandis qu’elle diminue sensi­blement aux basses températures.
Par contre, la longévité de l’accumulateur est influencée surtout par les
hautes températures estivales qui accélèrent le vieillissement des parties.
Normalement la vie moyenne des batteries est d’environ 4-5 ans ; elle
dépend aussi de l’intensité d’utilisation de l’automatisme.

SYA1 chargeur de batterie

Se référer au chapitre spécifique présent dans le manuel d’instructions du
dispositif.

3 – Limites d’utilisation du système

IMPORTANT

- Quand l’automatisme est alimenté par le système “Solemyo”, il ne

doit pas être alimenté simultanément aussi par le secteur élec-

trique.

- Les dispositifs SYP et SYA1, qui fournissent l’énergie au dispositif

PSY24, sont alternatifs entre eux et ne peuvent pas être utilisés simul­tanément.

• pour l’alimentation photovoltaïque (avec SYP)

Les graphiques A, B et C indiquent l’énergie solaire disponible, suivant la
latitude du lieu d’installation, à tout moment de l’année solaire, avec l’auto­matisme alimenté exclusivement par les dispositifs PSY24 et SYP. La courbe
de chaque graphique est générée en considérant la quantité de lumière par
jour enregistrée à une latitude donnée, en l’espace d’un an.
Pour obtenir le nombre maximum possible de cycles par jour, procéder de la
façon suivante.

01. Identifier sur le graphique A, B ou C (suivant la latitude à laquelle se

trouve l’installation) la période de l’année à considérer ; puis trouver sur
l’axe vertical la valeur « Cb » qui correspond à cette période, en opé-
rant comme indiqué dans l’exemple donné dans le graphique.

02. Utiliser enfin cette valeur « Cb » pour effectuer les calculs indiqués

dans la notice contenue dans l’emballage.

Attention – Si durant la journée le panneau photovoltaïque reste dans l’om­bre pendant une partie du temps (en particulier, de 10h00 à 14h00), le nom­bre maximum possible de cycles de manœuvres se réduit proportionnelle­ment aux heures manquantes d’exposition du panneau au soleil.

Attention – Pour augmenter le nombre maximum de cycles possibles par
jour, il est fondamental de réduire les consommations de l’automatisation.
Pour cette raison, sur les logiques de commande des automatismes il est
important de programmer la fonction « Stand-by » en sélectionnant le niveau
le plus efficace (se référer au guide spécifique de l’automatisme).

• pour l’alimentation par le secteur (avec SYA1)

La recharge de l’accumulateur PSY24 par le secteur doit être effectuée dans
un lieu protégé, en déconnectant au préalable PSY24 du panneau solaire
SYP et de l’automatisme.

– si le lieu de l’installation se trouve dans un pays au Nord de l’équateur
(États-Unis ; Europe ; Russie ; etc.) le panneau doit être orienté exacte

-

ment vers le SUD ;

– si le lieu de l’installation se trouve dans un pays au Sud de l’équateur
(Amérique latine ; Australie ; Indonésie ; etc.) le panneau doit être orienté

exactement vers le NORD

;

Pour plus de précision, se référer à la fig. 4.

• Définir l’orientation correcte du panneau sur le plan vertical, en procé-
dant de la façon suivante :

Considérant qu’il est préférable d’obtenir le rendement maximum du pan­neau dans la période hivernale, c’est-à-dire quand le nombre d’heures de
lumière solaire est moins important qu’en été, il faut orienter le panneau avec
une inclinaison telle qu’il reçoit les rayons du soleil perpendiculairement à sa
surface sensible (incidence frontale).
Cette inclinaison correspond à la latitude du lieu

et peut être relevée sur n’im­porte quelle carte géographique : par exemple, Madrid a une latitude de 40°;
Venise de 45°; Londres d’environ 50° etc. Pour plus de précision, se référer
à la fig. 5.

PHASE 2 – Fixation du panneau photovoltaïque SYP à

l’endroit choisi

Après avoir établi la position du panneau de façon précise, assembler tous
les composants de sa patte de support, suivant les instructions de la fig. 3.
Ensuite, fixer la patte du panneau sur la surface choisie, comme indiqué fig. 6.

PHASE 3 – Fixation de l’accumulateur PSY24 à l’endroit choisi

Après avoir effectué les vérifications indiquées dans le chapitre 2 et établi
avec exactitude la position où placer l’accumulateur, fixer celui-ci sur la sur­face choisie, comme illustré fig. 13. Note – Pour la fixation, utiliser les 2 vis

situées en bas uniquement si l’on souhaite fixer l’accumulateur de manière
fixe et non amovible.

PHASE 4 – Passage des câbles

Après avoir fixé le panneau et l’accumulateur, passer le câble du panneau à
travers la gaine ou le conduit de protection, en le portant jusqu’à l’accumu­lateur.
En se référant au guide d’instructions de l’automatisme à alimenter, enlever
le couvercle de protection de la logique de commande. Passer ensuite à tra­vers l’automatisme (où passent les autres câbles) l’extrémité du câble d’ali­mentation avec les fils dénudés et faire sortir le câble de l’automatisme à tra­vers le presse-étoupe prévu à cet effet. Passer ensuite le câble à travers
l’éventuel conduit de protection en le portant jusqu’à l’accumulateur.

Attention ! – Ne pas connecter le câble d’alimentation à la logique ; laisser
ouvert l’accès à la logique et ne pas visser le presse-étoupe.

PHASE 5 – Assemblage de la fiche femelle coudée sur le câble du

panneau photovoltaïque SYP

Si le câble est trop long, on peut le raccourcir en faisant attention à dénuder
les fils de manière que leur longueur résulte identique

à celles qui sont indi-

quées dans la fig. A (attention ! – des longueurs différentes compromettent
l’assemblage successif de la fiche).

Monter ensuite la fiche femelle coudée de couleur GRISE

à l’extrémité du

câble du panneau, de la façon suivante :

01. Enfiler sur le câble les différents éléments qui composent la fiche, en

respectant l’ordre indiqué fig. 7 ;

ATTENTION ! – Ne pas modifier le cavalier électrique présent sur le
connecteur (fig. 8).

02. En utilisant un tournevis à fente, fixer sur le connecteur le conducteur

bleu à la borne n° 1 et le conducteur marron à la borne de la prise
de terre (4) (fig. 9) :

Note – Les numéros et les symboles de référence sont imprimés sur le
connecteur, en bas par rapport aux bornes et sur la face opposée.

03. Après avoir fixé les deux conducteurs, insérer le connecteur dans sa

protection (fig. 10).

Important – La position correcte du connecteur est celle avec le
symbole de la prise de terre vers le bas (voir la fig. 10) ;

04. Ensuite, tirer le câble vers l’extérieur de la fiche et insérer dans celle-ci

la rondelle et le joint (fig. 11-a-b). Enfin, visser le presse-étoupe (fig.

IMPORTANT ! Si le câble d’alimentation présent dans l’em-

ballage est utilisé à l’extérieur, il est obligatoire de le protéger
entièrement

avec une gaine spécifique pour la protection des

câbles électriques.

11-c) à l’aide d’une clé, de façon à obtenir une fermeture complète

-

ment hermétique.

05. Après avoir assemblé la fiche femelle, positionner le joint fourni sur la

face de connexion de la fiche (fig. 12).

PHASE 6 – Montage de la fiche femelle coudée sur le câble d’ali-

mentation

Si le câble est trop long, on peut le raccourcir en faisant attention à dénuder
les fils de manière que leur longueur résulte identique

à celles qui sont indi-

quées dans la fig. A (attention ! – des longueurs différentes compromettent

l’assemblage successif de la fiche).

Monter ensuite la fiche femelle coudée de couleur NOIRE

à l’extrémité du

câble d’alimentation, de la façon suivante :

01. Enfiler sur le câble les différents éléments qui composent la fiche, en

respectant l’ordre indiqué fig. 7 ;

ATTENTION ! – Ne pas modifier le cavalier électrique présent sur le
connecteur (fig. 8).

02. En utilisant un tournevis à fente, fixer le conducteur bleu à la borne n°
1 et le conducteur marron à la borne de la prise de terre du connec­teur (4) (fig. 9) :

Note – Les numéros et les symboles de référence sont imprimés sur le
connecteur, en bas par rapport aux bornes et sur la face opposée.

03. Après avoir fixé les deux conducteurs, insérer le connecteur dans sa
protection (fig. 10).

Important – La position correcte du connecteur est celle avec le
symbole de la prise de terre vers le bas (voir la fig. 10) ;

04. Ensuite, tirer le câble vers l’extérieur de la fiche et insérer dans celle-ci
la rondelle et le joint (fig. 11-a-b). Enfin, visser le presse-étoupe (fig.
11-c) à l’aide d’une clé, de façon à obtenir une fermeture complète

-

ment hermétique.

05. Après avoir assemblé la fiche femelle, positionner le joint fourni sur la
face de connexion de la fiche (fig. 12).

PHASE 7 – Connexion du panneau photovoltaïque SYP à l’accumu-

lateur PSY24

Pour connecter le panneau à l’accumulateur, procéder de la façon suivante :

01. Connecter la fiche femelle coudée de couleur GRISE

à la prise « IN »

sur l’accumulateur (fig. 14) ;

02. Fixer la fiche avec la vis de sécurité fournie en se référant à la fig. 15.

Note - Si l’on prévoit de déconnecter souvent la fiche de l’accumula­teur, utiliser la vis de la fig. 16-a. Sinon, utiliser la vis de la fig. 16-b.

PHASE 8 – Connexion de l’accumulateur PSY24 à l’automatisme

ATTENTION ! – Pour des questions de sécurité, les opérations
décrites dans cette Phase 8 doivent être exécutées exclusive­ment par un technicien qualifié et compétent.

Pour connecter l’accumulateur à l’automatisme, procéder de la façon sui­vante :

01. Accéder à la logique de commande de l’automatisme et brancher le
connecteur du câble d’alimentation dans la prise destinée à la batterie
tampon présente sur la logique. Pour identifier cette prise, se référer au

guide d’instructions de l’automatisme à alimenter.

02. Connecter la fiche femelle coudée de couleur NOIRE à la prise
« OUT » sur l’accumulateur (fig.17) ;

03. Fixer la fiche avec la vis de sécurité fournie en se référant à la fig. 18.

Note - Si l’on prévoit de déconnecter souvent la fiche de l’accumula­teur, utiliser la vis de la fig. 16-a. Sinon, utiliser la vis de la fig. 16-b.

Français – 3

FR

FR

4 – Français

5 – Remarques générales sur l’utilisation

du système

En général, quand l’accumulateur PSY24 n’est pas correctement rechargé, il
épuise sa réserve d’énergie en quelques jours. Pour cette raison, à la fin de
l’installation, après avoir connecté le produit à l’automatisme, l’installation
pourrait ne pas être immédiatement opérationnelle (l’accumulateur pourrait
être épuisé à cause du processus normal d’autodécharge qui se vérifie avec
le temps, y compris quand le produit est stocké).

L’accumulateur PSY24 permet à l’automatisme un nombre fini de cycles de
manœuvres (se référer à la notice contenue dans l’emballage). Par consé­quent, s’il n’est pas constamment rechargé avec SYP ou occasionnellement
avec SYA1 il peut signaler l’état de batterie épuisée par des clignotements
cycliques de la led et des bips acoustiques (la signalisation peut être tempo­raire ou permanente).

En particulier, quand il est alimenté par SYP la recharge peut être influencée
tant par les conditions atmosphériques que par l’utilisation intense de l’auto­matisme (quand on dépasse le nombre maximum possible des cycles de
manœuvres). Quand cela se produit, PSY24 pourrait signaler l’état de batte-
rie épuisée.

La recharge de PSY24 peut être rétablie en procédant de l’une des façons
suivantes :

A) - Limiter l’utilisation de l’automatisme en attendant que les conditions

d’insolation s’améliorent, permettant ainsi la recharge de l’accumula­teur de manière naturelle, grâce au raccordement au panneau photo­voltaïque SYP.
Pour accélérer le processus de recharge, déconnecter PSY24 de la
logique de commande de l’automatisme et attendre quelques jours que
le panneau photovoltaïque SYP reçoive suffisamment d’énergie solaire
pour recharger l’accumulateur PSY24.

B) - Déconnecter l’accumulateur PSY24 de la logique de commande de

l’automatisme et du panneau solaire SYP (s’il est présent). Exécuter
ensuite la recharge de PSY24 en utilisant dans un lieu protégé le char­geur batterie SYA1 branché au secteur.

Quand l’accumulateur PSY24 est en recharge (par le panneau photovol­taïque SYP ou par le chargeur de batterie SYA1), la led rouge émet 2 cligno­tements brefs toutes les 5 secondes. Vérifier que cette signalisation est pré­sente aussi après l’installation, quand le panneau est éclairé par le soleil.
La signalisation de batterie épuisée cesse quand le système atteint une auto­nomie électrique suffisante pour faire fonctionner l’automatisme.

Si l’automatisme n’est pas utilisé pendant de longues périodes, il est
conseillé de débrancher de l’accumulateur les connecteurs de l’automa­tisme et du panneau photovoltaïque et de remiser l’accumulateur dans un
endroit frais et sec.

QUE FAIRE SI…

(Guide à la résolution des problèmes)

INTERVENTIONS DE

MAINTENANCE PÉRIODIQUE

MISE AU REBUT

• La logique de commande de l’automatisme ne s’allume pas et l’accu­mulateur (mod. PSY24) ne donne aucun signal.

Cela pourrait dépendre de connexions erronées ou des fils électriques mal
connectés ; ou bien l’accumulateur PSY24 pourrait être complètement
épuisé et ne pas avoir l’énergie suffisante pour signaler l’état de batterie
épuisée.
Il faut effectuer dans ce cas une recharge rapide avec le chargeur de batte­rie SYA1 ou attendre que le panneau photovoltaïque SYP, correctement
connecté, commence à recharger l’accumulateur PSY24.

• L’accumulateur PSY24 a tendance à se décharger trop rapidement.

Cela pourrait dépendre d’un vieillissement excessif de l’accumulateur ren­dant son remplacement nécessaire ; ou bien la cause pourrait être une utili­sation trop intensive de l’automatisme, au-delà des limites d’emploi prévues
dans ce manuel, dans le Chapitre 3.

• L’accumulateur PSY24 ne se recharge plus.

Cela pourrait dépendre d’un mauvais fonctionnement du panneau photovol­taïque SYP dû à une installation incorrecte ; ou à une erreur de connexion
des câbles ; ou à un mauvais fonctionnement de l’accumulateur PSY24.

En général, les dispositifs du système n’ont pas besoin d’être soumis à une
maintenance particulière ; toutefois, un contrôle régulier dans le temps per­met de garantir le bon fonctionnement de l’installation.
Par conséquent, pour effectuer une maintenance correcte, vérifier tous les 6
mois que le panneau photovoltaïque SYP n’a pas accumulé de saletés
(feuilles, sable, etc.) : cela pourrait en diminuer l’efficacité.
Par ailleurs, il faut vérifier s’il est nécessaire de remplacer l’accumulateur,
PSY24 qui par effet du vieillissement pourrait réduire son autonomie dans le
temps.

ATTENTION – Le remplacement éventuel de l’accumulateur PSY24
doit être effectué exclusivement par du personnel qualifié et expéri­menté.

Mise au rebut des dispositifs du système

Ces dispositifs sont partie intégrante de l’automatisme et doivent donc
être mis au rebut avec ce dernier.

Comme pour l’installation, à la fin de la durée de vie de ces dispositifs, les
opérations de démantèlement doivent être effectuées par du personnel
qualifié.
Ces dispositifs sont constitués de différents types de matériaux : certains
peuvent être recyclés, d’autres doivent être mis au rebut. Informez vous sur
les systèmes de recyclage ou de mise au rebut prévus par les règlements, en
vigueur dans votre pays, pour la catégorie à laquelle ces dispositifs appar­tiennent.

Attention ! – certains composants des dispositifs peuvent contenir des
substances polluantes ou dangereuses qui pourraient avoir des effets nuisi­bles sur l’environnement et sur la santé des personnes s’ils étaient jetés
dans la nature.

Comme l’indique le symbole ci-contre, il est interdit de jeter
ces dispositifs avec les ordures ménagères. Par consé­quent, utiliser la méthode de la « collecte sélective » pour la
mise au rebut des composants conformément aux pres­criptions des normes en vigueur dans le pays d’utilisation
ou restituer les dispositifs au vendeur lors de l’achat de
nouveaux dispositifs équivalents.

Attention ! – les règlements locaux en vigueur peuvent appliquer de lourdes
sanctions en cas d’élimination illicite de ces dispositifs.

Mise au rebut de l’accumulateur PSY24

Attention ! – L’accumulateur contient des substances polluantes et ne doit
donc pas être jeté avec les ordures ménagères après l’avoir retiré de l’instal­lation. Il faut le mettre au rebut ou le recycler en adoptant les méthodes pré­vues par les normes en vigueur dans votre territoire.
