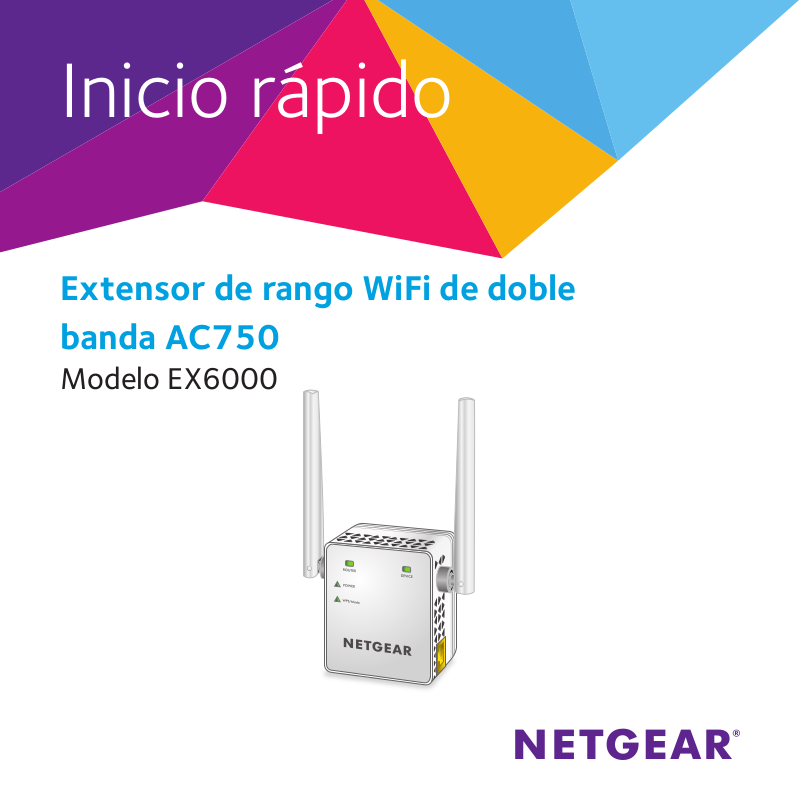

Page 1
Inicio rápido
Extensor de rango WiFi de doble
banda AC750
Modelo EX6000
Page 2
Introducción
El extensor de rango WiFi NETGEAR amplía el alcance de la red WiFi
aumentando la señal WiFi existente y mejorando la calidad de la señal en
general para mayores distancias. Un extensor de rango repite las señales desde
un router WiFi o un punto de acceso existentes.
Extensor de
rango WiFi
Aumenta el alcance
de la red WiFi
existente y crea
una señal más
fuerte en zonas
de difícil acceso
WiFi existente
En ocasiones
el router no
proporciona la
cobertura WiFi que
se necesita
2
Page 3
Descubra su extensor de rango
Antes de instalar el extensor de rango, familiarícese con los indicadores,
botones y puertos.
Fuente de
alimentación
(varía según la
región)
Botón
WPS/Modo
Botón de
encendido y
apagado
Botón para
restablecer la
configuración
de fábrica
Indicador de
alimentación
Indicador
WPS/Modo
Indicador
de
conexión al
router
3
Indicador
de
conexión al
dispositivo
Fuente de
alimentación
(varía según
la región)
Puerto Ethernet
Page 4
Descripción de los indicadores
Indicador Descripción
Indicador de
conexión al
router
Indicador de
conexión al
dispositivo
Indicador de
alimentación
Indicador
WPS/Modo
Este indicador indica el estado de la conexión entre el
extensor de rango y el router o punto de acceso.
• Verde fijo. Conexión óptima.
• Ámbar fijo. Conexión buena.
• Rojo fijo. Mala conexión.
• Apagado. No existe ninguna conexión.
Este indicador indica el estado de la conexión entre el
extensor de rango y un ordenador o dispositivo WiFi.
• Verde fijo. Conexión óptima.
• Ámbar fijo. Conexión buena.
• Rojo fijo. Mala conexión.
• Apagado. No existe ninguna conexión.
• Ámbar fijo. El extensor de rango se está iniciando.
• Verde fijo. El extensor de rango está encendido.
• Parpadeo en verde. El extensor está cambiando entre el
modo de extensor de rango y el modo de punto de acceso.
• Apagado. El extensor de rango está apagado.
• Verde fijo. El extensor de rango está en el modo de
extensor de rango.
• Parpadeo en verde. Se está estableciendo una conexión
WPS o el extensor de rango está cambiando entre el modo
de extensor de rango y el modo de punto de acceso.
• Apagado. El extensor de rango está en el modo de punto
de acceso.
4
Page 5
Uso del modo de extensor de rango
En el modo de extensor de rango, el extensor repite las señales desde un
router WiFi o un punto de acceso existentes. Coloque el extensor de rango,
enciéndalo asegurándose que está en modo de extensor de rango y conéctelo
a la red WiFi.
Colocación del extensor de rango y encendido
1. Coloque el extensor de rango en la misma habitación que el router WiFi.
Solo es necesario que esté cerca del router WiFi durante el proceso de
configuración inicial.
2. Conecte el extensor de rango a una toma de corriente.
Espere hasta que el indicador de alimentación se ilumine en verde.
3. Si el indicador de alimentación no se ilumina, pulse el botón de
encendido/apagado en el extensor de rango.
Comprobación del modo de extensor de rango
Para asegurarse de que el extensor de rango está en el modo de extensor de
rango, compruebe si el indicador WPS/Modo se ilumina en verde fijo. Si el
indicador WPS/Modo está apagado, pulse el botón WPS/Modo durante más
de 5 segundos.
Cuando el extensor de rango está en el modo de extensor de rango,
el indicador WPS/Modo y el indicador de alimentación parpadean y, a
continuación, se iluminan en verde fijo.
5
Page 6
Conexión a una red WiFi existente
Para ampliar la cobertura de la red WiFi, tiene que conectar el extensor de
rango a la red WiFi existente. Hay dos formas de hacerlo:
• Conectar con ayuda de WPS. Si desea obtener más información,
consulte Conexión con WPS en la página 6.
• Conectar con la ayuda de la configuración del navegador web. Si
desea obtener más información, consulte Conexión con la configuración
del navegador web en la página 9.
Conexión con WPS
La configuración protegida de Wi-Fi (WPS) permite conectarse a una red WiFi
segura sin tener que introducir el nombre ni la contraseña de la red.
Nota: WPS no admite seguridad de red WEP. Si utiliza seguridad WEP, siga
las instrucciones de Conexión con la configuración del navegador web en la
página 9.
1. Pulse el botón WPS/Modo del extensor de rango durante menos de
5 segundos hasta que el indicador WPS/Modo parpadee.
Nota: Si pulsa el botón WPS/Modo durante más de cinco segundos, el
extensor de rango cambia a modo de punto de acceso. Cuando el extensor
de rango cambia al modo de punto de acceso, el indicador WPS/Modo
y el indicador de alimentación parpadean. A continuación, el indicador
WPS/Modo se apaga y el indicador de alimentación se ilumina en verde fijo.
6
Page 7
2. Antes de que transcurran dos minutos, pulse el botón WPS del router o
del punto de acceso.
Cuando el extensor de rango se conecta a su red WiFi existente, el indicador
WPS/Modo del extensor de rango se ilumina en verde fijo y el indicador
de conexión al router se ilumina. Si el indicador de conexión al router no se
enciende, vuelva a intentarlo. Si aún así no se enciende, consulte Conexión
con la configuración del navegador web en la página 9.
3. Si el router WiFi es compatible con la banda de 5 GHz, repita los pasos 1 y
2 para conectar el extensor de rango a esa banda.
4. Desenchufe el extensor de rango y colóquelo en una nueva ubicación a
igual distancia entre el router y la zona con una mala señal WiFi.
La ubicación elegida debe encontrarse dentro del alcance de la red del
router WiFi existente.
5. Enchufe el extensor de rango a una toma de corriente y espere a que el
indicador de alimentación se ilumine en verde.
6. Utilice el indicador de conexión al router del panel frontal del extensor
WiFi para ayudarle a elegir un lugar en el que la calidad de la conexión
entre el extensor de rango y el router sea óptima.
7. Si el indicador de conexión al router del extensor WiFi no se ilumina en
ámbar o verde, enchufe el extensor de rango a un enchufe más cercano al
router y vuelva a intentarlo.
Siga moviendo el extensor a enchufes más cercanos al router hasta que
el indicador de conexión al router del extensor WiFi se ilumine en color
ámbar o verde.
7
Page 8
8. En el ordenador o dispositivo WiFi, busque la nueva red WiFi ampliada y
conéctese a ella.
El extensor de rango crea dos nuevas redes WiFi ampliadas. Los nombres
de las nuevas redes WiFi del extensor de rango están basados en el de la
red WiFi existente, pero se le añaden los sufijos _2GEXT y _5GEXT al final
del nombre.
Por ejemplo:
• Nombre de la red WiFi existente. NombreDeMiRed
• Nuevos nombres de las redes WiFi ampliadas.
NombreDeMiRed_2GEXT y NombreDeMiRed_5GEXT
Utilice la misma contraseña WiFi que utiliza en su router WiFi.
Router Extensor de rango
Equipo
9. Para probar la cobertura WiFi ampliada, mueva el ordenador o dispositivo
WiFi a la zona con una mala señal WiFi del router:
a. Deje el ordenador o dispositivo WiFi en el área con una mala señal
WiFi del router y vuelva al extensor de rango.
b. Compruebe el indicador de conexión al router del extensor de rango:
• Si el indicador de conexión al router del extensor WiFi se ilumina
en verde o ámbar fijo, la red WiFi ampliada alcanza el área con una
mala señal WiFi del router y la red está configurada.
8
Page 9
• Si el indicador de conexión al router del extensor WiFi se ilumina
en rojo, la red WiFi ampliada no alcanza el área con una mala
señal WiFi del router.
Debe mover el ordenador o dispositivo WiFi más cerca del
extensor de rango hasta que el indicador de conexión al router
del extensor WiFi se ilumine en verde o ámbar fijo.
Conexión con la configuración del navegador web
1. Utilice cualquier administrador de redes WiFi que tenga instalado en el
ordenador o dispositivo WiFi para detectar la red WiFi NETGEAR_EXT
(SSID) y conectarse a ella.
Tras establecer la conexión con el ordenador o dispositivo WiFi, el
indicador de conexión al dispositivo se ilumina.
2. Abra un navegador web.
3. Escriba www.mywifiext.net en el campo de dirección del navegador.
Se mostrará la página de configuración del nuevo extensor de rango.
4. Haga clic en el botón NEW EXTENDER SETUP (Configuración del nuevo
extensor de rango).
5. Cuando se le solicite, complete los campos en la página para configurar las
credenciales de inicio de sesión y haga clic en el botón NEXT (Siguiente).
Aparece un mensaje que indica que el extensor de rango está en el modo
de extensor de rango.
6. Haga clic en el botón NO si desea continuar con la configuración del modo
de extensor de rango.
El extensor de busca redes WiFi en su área y muestra una lista.
9
Page 10
7. Seleccione la red WiFi cuya cobertura desea ampliar y haga clic en el botón
NEXT (Siguiente).
Si no desea ampliar ambas bandas WiFi, desactive las casillas 2.4GHz
WiFi Networks (Redes WiFi de 2,4 GHz) o 5GHz WiFi Networks (Redes
WiFi de 5 GHz).
8. En el campo Password (network key) [Contraseña (clave de red)],
escriba la contraseña de la red WiFi existente y haga clic en el botón NEXT
(Siguiente).
9. Establezca el nombre de red (SSID) y la contraseña de su extensor de
rango y haga clic en el botón NEXT (Siguiente).
Espere a que en la página se muestre una lista de las redes WiFi ampliadas
disponibles, esto puede tardar un minuto.
10. Utilice un administrador de redes WiFi del ordenador o dispositivo WiFi
para conectarse a la red WiFi del extensor de rango que acaba de crear.
Conéctese a un equipo o dispositivo WiFi antes de hacer clic en el botón
Continue (Continuar).
11. Haga clic en el botón Continue (Continuar).
Aparece un mensaje que confirma que el extensor de rango está
conectado y listo.
12. Haga clic en el botón Next (Siguiente).
Se mostrará la página de registro.
10
Page 11
13. Rellene los campos de registro y haga clic en el botón Finish (Terminar)
para completar la configuración.
Si no desea registrar su extensor de rango, haga clic en el enlace Skip
Registration (Saltar registro). Deberá registrar su extensor de rango para
poder utilizar nuestro servicio telefónico de soporte técnico NETGEAR.
Se mostrará la página de estado.
14. Desenchufe el extensor de rango y colóquelo en una nueva ubicación a
igual distancia entre el router y la zona con una mala señal WiFi.
La ubicación elegida debe encontrarse dentro del alcance de la red del
router WiFi existente.
15. Enchufe el extensor de rango a una toma de corriente y espere a que el
indicador de alimentación se ilumine en verde.
16. Utilice el indicador de conexión al router del extensor WiFi para ayudarle
a elegir un lugar en el que la calidad de la conexión entre el extensor de
rango y el router sea óptima.
17. Si el indicador de conexión al router del extensor WiFi no se ilumina en
ámbar o verde, enchufe el extensor de rango a un enchufe más cercano al
router y vuelva a intentarlo.
Siga moviendo el extensor a enchufes más cercanos al router hasta que
el indicador de conexión al router del extensor WiFi se ilumine en color
ámbar o verde.
11
Page 12
18. Vuelva a conectar el ordenador o dispositivo WiFi a la nueva red WiFi
ampliada.
Router Extensor de rango Equipo
19. Para probar la cobertura WiFi ampliada, mueva el ordenador o dispositivo
WiFi a la zona con una mala señal WiFi del router:
a. Deje el ordenador o dispositivo WiFi en el área con una mala señal
WiFi del router y vuelva al extensor de rango.
b. Compruebe el indicador de conexión al router del extensor de rango:
• Si el indicador de conexión al router del extensor WiFi se ilumina
en verde o ámbar fijo, la red WiFi ampliada alcanza el área con
una mala señal WiFi del router y la red está configurada.
• Si el indicador de conexión al router del extensor WiFi se ilumina
en rojo, la red WiFi ampliada no alcanza el área con una mala
señal WiFi del router.
Debe mover el ordenador o dispositivo WiFi más cerca del
extensor de rango hasta que el indicador de conexión al router
del extensor WiFi se ilumine en verde o ámbar fijo.
12
Page 13
Uso del extensor en modo de punto de
USB 3.0
acceso
Puede utilizar el extensor de rango como punto de acceso WiFi, creando así
una nueva zona WiFi al utilizar una conexión Ethernet por cable.
Extensor de rango
1. Utilice un cable Ethernet para conectar el puerto Ethernet del extensor de
rango a un puerto LAN Ethernet del router o un conector LAN Ethernet
remoto con acceso a la red de área local.
2. Enchufe el extensor de rango a una toma de corriente y espere a que el
indicador de alimentación se ilumine en verde.
3. Si el indicador de alimentación no se ilumina, pulse el botón de encendido
y apagado.
4. Para asegurarse de que el extensor de rango está en el modo de punto de
acceso, compruebe si el indicador WPS/Modo está apagado.
5. Si el indicador WPS/Modo está encendido, pulse el botón WPS/Modo
durante más de 5 segundos.
Cuando el extensor de rango cambia al modo de punto de acceso, el
indicador WPS/Modo y el indicador de alimentación parpadean durante
50 segundos. Cuando el extensor de rango esté en el modo de punto de
acceso, el indicador WPS/Modo se apaga y el indicador de alimentación se
ilumina en verde fijo.
13
Router
Page 14
6. Utilice cualquier administrador de redes WiFi que tenga instalado en el
ordenador o dispositivo WiFi para detectar la red WiFi NETGEAR_EXT
(SSID) y conectarse a ella.
Tras establecer la conexión con el ordenador o dispositivo WiFi, el
indicador de conexión al dispositivo se ilumina.
7. Abra un navegador web y escriba www.mywifiext.net en el campo de
dirección.
Se mostrará la página de configuración del nuevo extensor de rango.
8. Haga clic en el botón NEW EXTENDER SETUP (Configuración del nuevo
extensor de rango).
9. Cuando se le solicite, complete los campos en la página para configurar las
credenciales de inicio de sesión y haga clic en el botón NEXT (Siguiente).
Aparece un mensaje que indica que el extensor de rango está en el modo
de punto de acceso.
10. Haga clic en el botón NO si desea continuar con la configuración del modo
de punto de acceso.
11. Establezca el nombre de red (SSID), la opción de seguridad y la contraseña
para cada red de punto de acceso y, a continuación, haga clic en el botón
NEXT (Siguiente).
Se aplicará la configuración y el extensor de rango ya estará listo para
utilizarse como punto de acceso.
12. Utilice el administrador de redes WiFi del ordenador o dispositivo WiFi para
conectarse a la red WiFi del punto de acceso que acaba de crear.
13. Haga clic en el botón Continue (Continuar).
Aparecerá en pantalla un mensaje indicando que se ha creado el punto de
acceso correctamente.
14
Page 15
14. Haga clic en el botón Next (Siguiente).
Se mostrará la página de registro.
15. Siga las instrucciones que aparecen en pantalla para registrar el extensor
de rango.
Acceso a la configuración del extensor de
rango
Después de la instalación, puede iniciar sesión en el extensor de rango para ver o
cambiar los ajustes del mismo.
1. Utilice cualquier administrador de redes WiFi que tenga instalado en el
ordenador o dispositivo WiFi para buscar la nueva red WiFi ampliada y
conectarse a ella.
Tras establecer la conexión con el ordenador o dispositivo WiFi, el indicador de
conexión al dispositivo se ilumina.
2. Abra un navegador web.
3. Escriba www.mywifiext.net en el campo de dirección del navegador.
Se abrirá la página de inicio de sesión.
4. Escriba su dirección de correo electrónico y contraseña, y haga clic en el botón
LOG IN (Iniciar sesión).
Se mostrará la página de estado.
5. Realice los cambios necesarios.
15
Page 16
Preguntas frecuentes
Para obtener más información sobre el extensor de rango, consulte el manual
del usuario disponible en http://downloadcenter.netgear.com.
El asistente de configuración mostrado en el navegador web me sigue
pidiendo una contraseña de red (contraseña) o clave de seguridad,
aunque estoy seguro de que he introducido la correcta. ¿Qué puedo
hacer?
El extensor de rango probablemente esté situado en el límite de cobertura
del router o punto de acceso. Si desea obtener más información, consulte
Colocación del extensor de rango y encendido en la página 5.
Si utiliza funciones de seguridad WEP, asegúrese de que ha escrito la
contraseña de red en el campo correcto.
¿Puedo configurar el extensor de rango en modo de extensor de rango
si lo conecto a un router o punto de acceso con un cable Ethernet?
No. El extensor de rango está diseñado para conectarse de forma inalámbrica
al router o punto de acceso cuando se encuentra en el modo de extensor de
rango. Si el extensor de rango está en el modo de punto de acceso, puede
conectarlo a un router o punto de acceso mediante una conexión Ethernet.
Para obtener más información acerca del modo de punto de acceso, consulte
Uso del extensor en modo de punto de acceso en la página 13.
16
Page 17
He olvidado mi correo electrónico y contraseña de inicio de sesión.
¿Qué puedo hacer?
En la página de inicio de sesión, haga clic en el enlace Username & Password
Help (Ayuda sobre el nombre de usuario y contraseña) para responder a las
preguntas de seguridad que definió durante la configuración inicial.
Si ha olvidado las respuestas a dichas preguntas, realice los siguientes pasos
para volver a configurar sus credenciales de inicio de sesión:
1. Restablezca la configuración predeterminada de fábrica del extensor de
rango.
2. Abra un navegador web.
3. Escriba www.mywifiext.net en el campo de dirección del navegador.
Se mostrará la página de configuración del nuevo extensor de rango.
4. Haga clic en el botón NEW EXTENDER SETUP (Configuración del nuevo
extensor de rango).
5. Cuando se le solicite, complete los campos en la página para configurar de
nuevo las credenciales de inicio de sesión.
¿Cómo puedo restablecer la configuración predeterminada de fábrica
del extensor de rango?
1. Utilice un objeto puntiagudo, como un bolígrafo o un clip, para mantener
presionado el botón Factory Reset (Restablecer configuración de fábrica)
del extensor de rango durante aproximadamente 5 segundos hasta que el
indicador de alimentación cambie a ámbar.
2. Suelte el botón Factory Reset (Restablecer configuración de fábrica) y
espere a que el extensor de rango vuelva a arrancar.
17
Page 18
El extensor de rango se reinicia y se restablece la configuración
predeterminada de fábrica.
He activado un filtro de direcciones MAC inalámbrico, un control de
acceso inalámbrico o una lista de control de acceso en mi router. ¿Qué
debo hacer al instalar el extensor de rango?
Cuando el dispositivo se conecta al router a través del extensor de rango, la
dirección MAC del dispositivo que se muestra en el router se traduce a otra
dirección MAC. Si ha activado un filtro de direcciones MAC inalámbrico, el
control de acceso inalámbrico o una lista de control de acceso en el router,
el dispositivo se conecta al extensor de rango pero no puede obtener una
dirección IP de él ni acceder a Internet.
Para permitir que el dispositivo reciba una dirección IP del extensor de rango y
acceda a Internet, debe proporcionar al router la dirección MAC traducida.
1. Inicie sesión en el router y desactive el filtro de direcciones MAC, el
control de acceso inalámbrico o la lista de control de acceso.
Consulte la documentación del router para obtener más información
sobre cómo desactivar el filtro de direcciones MAC, el control de acceso
inalámbrico o la lista de control de acceso.
2. Encienda el extensor de rango y conecte todos los dispositivos WiFi a la
red del extensor de rango.
3. Compruebe que el indicador de conexión al router continúa encendido.
4. Inicie sesión en el extensor de rango:
a. Abra un navegador web.
b. Escriba www.mywifiext.net en el campo de dirección del navegador.
Se abrirá la página de inicio de sesión.
18
Page 19
c. Escriba su dirección de correo electrónico y contraseña, y haga clic en el
botón LOG IN (Iniciar sesión).
Se mostrará la página de estado.
5. Seleccione Settings > Connected Devices (Configuración > Dispositivos
conectados).
La página Connected Devices (Dispositivos conectados) muestra las
direcciones MAC y las direcciones MAC virtuales para el extensor de rango, los
dispositivos con cables y los dispositivos WiFi que están conectados a la red
del extensor de rango.
6. En el router, añada las direcciones MAC virtuales del extensor de rango y
todas las direcciones MAC virtuales de los dispositivos conectados al extensor
de rango en la tabla de filtros MAC del router.
7. Active el filtro de direcciones MAC, el control de acceso inalámbrico o la lista
de control de acceso del router.
Me he conectado a NETGEAR_EXT y he abierto un navegador. ¿Por qué no
puedo ver el asistente de configuración mostrado en el navegador web?
Pruebe estos pasos de solución de problemas:
• Asegúrese de que su ordenador está configurado para utilizar DHCP (la
mayoría lo están).
• Asegúrese de que el indicador de conexión al dispositivo está de color verde y
de que dispone de una dirección IP válida.
• Vuelva a iniciar el navegador web y escriba www.mywifiext.net en el campo
de dirección. Escriba su dirección de correo electrónico y contraseña, y haga
clic en el botón LOG IN (Iniciar sesión).
19
Page 20
Soporte
Gracias por comprar este producto NETGEAR. Una vez instalado el dispositivo, busque
el número de serie en la etiqueta del producto y regístrelo en https://my.netgear.com.
Deberá registrar su producto para poder hacer uso de nuestro servicio telefónico de
soporte técnico NETGEAR. NETGEAR recomienda registrar su producto a través del sitio
web de NETGEAR.
Podrá encontrar actualizaciones del producto y asistencia técnica en
http://support.netgear.com.
NETGEAR le recomienda que utilice solo los recursos del soporte técnico oficial de NETGEAR.
Encontrará el manual del usuario en línea en http://downloadcenter.netgear.com o a
través de un vínculo en la interfaz del producto.
Marcas comerciales
© NETGEAR, Inc., NETGEAR y el logotipo de NETGEAR son marcas comerciales
registradas de NETGEAR, Inc. Cualquier marca comercial distinta a NETGEAR que se
utilice, se usa únicamente a modo de referencia.
Cumplimiento normativo
Para consultar la declaración de conformidad de la UE actual, visite
http://support.netgear.com/app/answers/detail/a_id/11621/.
Para consultar la información de cumplimiento normativo, visite:
http://www.netgear.com/about/regulatory/.
Consulte el documento de cumplimiento normativo antes de conectar la fuente de
alimentación.
Solo para uso en interiores. Válido para la venta en todos los estados miembros de la UE,
estados de la EFTA y Suiza.
NETGEAR, Inc.
350 East Plumeria Drive
San José, CA 95134, EE. UU.
Junio de 2015
Loading...
