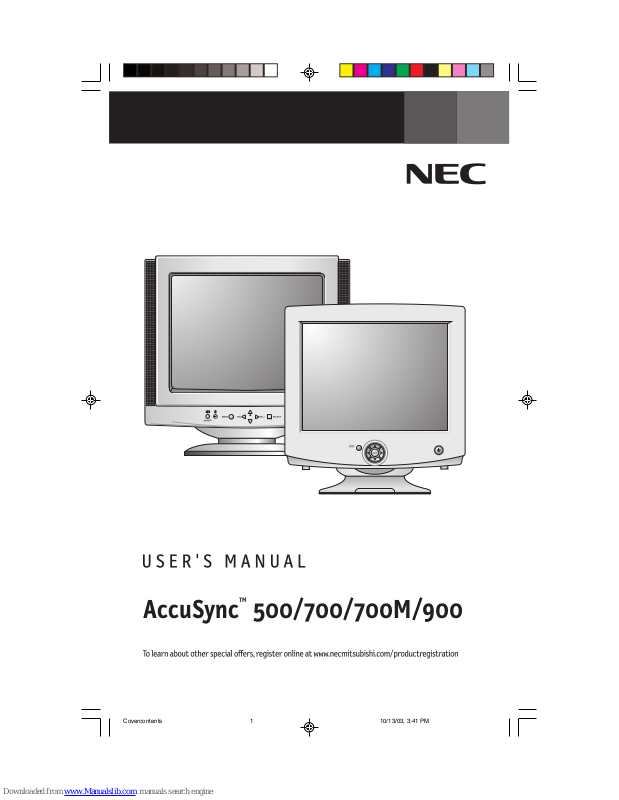

NEC AS500, AS700, AccuSync 700M, AS700M, AS900 User Manual

AccuSync

Covercontents 10/13/03, 3:41 PM1

TM

500/700/700M/900

Index

Warning .................................................................................................................... 1

Contents ................................................................................................................. 2

Quick Start............................................................................................................. 3

Controls .................................................................................................................. 6

Recommended Use ...............................................................................................16

Specifications .......................................................................................................18

Features ............................................................................................................... 22

Troubleshooting .................................................................................................. 23

References............................................................................................................ 24

Limited Warranty ................................................................................................ 25

Avertissement ..................................................................................................... 27

Contenu ................................................................................................................. 28

Mise en marche rapide ...................................................................................... 29

Commandes .......................................................................................................... 32

Usage recommandé ............................................................................................ 42

Fiche Technique...................................................................................................44

Fonctions ............................................................................................................. 48

Dépannage ............................................................................................................ 49

Références ........................................................................................................... 50

Garantie limitée .................................................................................................. 41

Covercontents 10/13/03, 3:41 PM2

WARNING

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE
THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS
CAN BE FULLY INSERTED.
REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING
TO QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK • DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER
SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This

symbol warns user that uninsulated voltage within the unit may have sufficient magnitude to cause

electric shock. Therefore, it is dangerous to make any kind of contact with any part inside this unit.

This symbol alerts the user that important literature concerning the operation and maintenance of this
unit has been included. Therefore, it should be read carefully in order to avoid any problems.

Canadian Department of Communications Compliance Statement

DOC: This Class B digital apparatus meets all requirements of the Canadian Interference-

Causing Equipment Regulations.

C-UL: Bears the C-UL Mark and is in compliance with Canadian Safety Regulations
according to CAN/CSA C22.2 No.950

FCC Information

1.

Use the attached specified cables with the AccuSync
radio and television reception.
(1) Please use the supplied power cable or equivalent to ensure FCC compliance.
(2) Please use the supplied shielded video signal cable.

Use of other cables and adapters may cause interference with radio and television
reception.

2.

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment gener­ates, uses, and can radiate radio frequency energy, and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.

• Consult your dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.

If necessary, the user should contact the dealer or an experienced radio/television technician
for additional suggestions. The user may find the following booklet, prepared by the Federal
Communications Commission, helpful: ”How to Identify and Resolve Radio-TV Interference
Problems.“ This booklet is available from the U.S. Government Printing Office, Washington,
D.C., 20402, Stock No. 004-000-00345-4.

color monitor so as not to interfere with

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM1

1

Contents

Your new NEC AccuSync™ monitor box* should contain the following:

• AccuSync Monitor with tilt/swivel base

• Power Cord

• Captive Signal Cable

• User’s Manual

Captive Signal Cable

Captive Signal
Cable

Power Cord

TM

AccuSync

500/700/700M/900

User’s Manual

* Remember to save your original box and packing material to transport or ship

the monitor.

2

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM2

Quick Start

Connecting the Tilt/Swivel stand

1. With the monitor unplugged from your system and the wall outlet, carefully
turn the monitor down on a firm table

2. Align the hooks on the tilt/swivel stand with the matching slots in the base of
the monitor.

3. Insert the hooks into slots.

4. Slide the tilt/swivel stand toward the front of the monitor until the latches click
into the locked position.

NOTE: For correct use of monitor, completely attach tilt/swivel base to the monitor.
NOTE:

CAUTION: Make certain that the tilt/swivel base
is locked firmly into place before turning the
monitor upright.

To avoid self injury or damage to the monitor, attach and remove tilt/
swivel base with care.

Slot

Hook

Firm Table

Removing the Tilt/Swivel stand

1. With the monitor unplugged from your system
and the wall outlet, carefully turn the monitor
upside down on a firm table.

2. Push down on the latch of the tilt/swivel
base and slide the tilt/swivel base
backward from the front of the monitor.

3. Pull out the tilt/swivel base from the
slots on the bottom of the monitor.

3

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM3

Latch

Hook

Quick Start –continued

To attach the AccuSync™ monitor to your system, follow these
instructions:

1. Turn off the power to your computer.

2. If necessary, install the display card into your system. For more information,

refer to the display card manual.

3. For the PC: Plug the end of the video signal cable of the monitor in the video

signal connector of the computer. (Figure A.1). Tighten all screws.
For the Mac: Connect the Macintosh cable adapter (not included) to the

monitor connector on the Macintosh (Figure B.1). Attach the 15-pin mini
D-SUB end of the video signal cable to the Macintosh cable adapter on
the computer (Figure B.1). Tighten all screws.

NOTE: To obtain the AccuSync Macintosh cable adapter, call NEC-Mitsubishi

Electronics Display of America, Inc. at [phone].

4. Connect one end of the power cord to the AccuSync monitor and the other

end to the power outlet (Figure C.1).

NOTE: If you use this monitor at AC125-240V, please refer to Recommended Use

section of this manual for proper selection of power cord.

5. Turn on the monitor and the computer.

NOTE: If you have any problems, please refer to the Troubleshooting section of

this User’s Manual.

Figure A.1

15-pin mini D-SUB

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM4

Captive Signal Cable

4

Quick Start –continued

Figure B.1

Mac Adapter

(Not Included)

15-pin mini D-SUB

Figure C.1

Power Outlet

Captive Signal Cable

Power Cord

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM5

5

Controls (AccuSync 500)

OSD (On Screen Display) control buttons on the front of the monitor function
as follows:

Control Function

Power Button

Power (DPMS)
Indicator

MENU (or OSD)
Button

Buttons

SELECT (or SET)
Button

Use this button to turn the monitor on or off.

This Indicator lights up green when the monitor
operates normally. If the monitor is in DPMS
(Energy Saving) mode, this indicator color changes
to amber.

Use this button to enter or exit the on screen
display.

Use these buttons to choose or adjust items in
the on screen display.

Use this button to enter a selection in the on
screen display.

Control Direct Access Function

Button

Button

The Contrast and Brightness functions are also available in the
On Screen Display (OSD) menu.

Bring up Contrast adjustment

Bring up Brightness adjustment

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM6

6

Controls –continued (AccuSync 700/900)

OSD (On Screen Display) control buttons on the front of the monitor function
as follows:

MENU SELECT

Control Function

Power Button

Power (DPMS)
Indicator

MENU (or OSD)
Button

Buttons

SELECT (or SET)
Button

Use this button to turn the monitor on or off.

This Indicator lights up green when the monitor
operates normally. If the monitor is in DPMS
(Energy Saving) mode, this indicator color changes
to amber.

Use this button to enter or exit the on screen
display.

Use these buttons to choose or adjust items in
the on screen display.

Use this button to enter a selection in the on
screen display.

Control Direct Access Function

Button

Button

The Contrast and Brightness functions are also available in the
On Screen Display (OSD) menu.

Bring up Contrast adjustment

Bring up Brightness adjustment

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM7

7

Controls –continued (AccuSync 700M)

OSD (On-Screen Display) control buttons on the front of the monitor function
as follows:

31 2 7654

Control Function

1
2

3

4
5

6

7

Audio Mute

Microphone

MENU (or OSD)
Button

Buttons

Buttons

SELECT (or SET)
Button

Power (DPMS)
Indicator

Power Button

Use to mute audio source.

Built-in microphone.

Use this button to enter or exit the on screen
display.

Brings up to the audio menu.
Use these buttons to choose or adjust items in the

on screen display.
Use this button to enter a selection in the on

screen display.

This Indicator lights up green when the monitor
operates normally. If the monitor is in DPMS
(Energy Saving) mode, this indicator color changes
to amber.

Use this button to turn the monitor on or off.

Control Direct Access Function

Buttons

Buttons

Bring up Contrast adjustment

Bring up Brightness adjustment

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM8

The Contrast and Brightness functions are also available in the
On Screen Display (OSD) menu.

8

Controls –continued (AccuSync 700M)

Side Jacks

Headphone Jack

Automatically mutes the speaker volume
when the headphones are plugged in.

Microphone Jack

Can be used instead of the built-in micro­phone.

Rear Panel Jacks

Audio In

MIC.

AUDIO

OUT

IN

Mic Out - Pink

Microphone Operation

Using this jack reduces the length of cable needed to reach the PC's sound card. In order to use
the MIC jack, use a cable (supplied) to plug into the rear of the monitor (MIC OUT) and into the
MIC input jack of your sound card (if available).

*LINE OUT

A terminal used to connect to the speaker including a built-in amplifier (Amp). Make sure that the
connecting terminal of the PC sound card is checked before connecting. If the Audio Out of PC
sound card has only Speaker Out, reduce the PC volume.

-Sky Blue

Connects to the *LINE OUT jack of the
PC sound card.

Connects to the microphone jack of the
PC sound card.

.

NOTE: If the Audio Out of the PC sound card supports both Speaker Out and Line Out,
convert to Line Out using the card jumper of the program (Refer to the Sound Card
Manual).

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM9

9

Controls –continued

Screen Adjustment

Making adjustments to the image size, position and operating parameters of
the monitor is quick and easy with the On Screen Display Control system. A
short example is quick and easy given below to familiarize you with the use
of the controls. The following section is an outline of the available adjustments
and selections you can make using the OSD.

NOTE:

Allow the monitor to stabilize for at least 30 minutes before making image

adjustments.

To make adjustments in the On Screen Display, follow these steps:

1. Press the MENU (or OSD) Button, then the main menu of the OSD
appears.

2. To access a control, use the or Buttons. When the icon you want
becomes highlighted, press the SELECT (or SET) Button.

3.

Use the Buttons to adjust the item to the desired level.

4.

Accept the changes by pressing the SELECT (or SET) Button.

5.

Exit the OSD by Pressing the MENU (or OSD) Button.

10

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM10

Controls –continued

The following table indicates all the On Screen Display control, adjustment,
and setting menus.

Main menu

Sub menu Reference

BRIGHTNESS/

CONTRAST

POSITION

SIZE

GEOMETRY

COLOR

SETUP

Brightness
Contrast

V Position
H Position

V Size
H Size

Tilt
Side Pincushion
S Pincushion Balance
Parallelogram
Trapezoid
Top Corner
Bottom Corner

PRESET

6500K

9300K
Temp
R/G/B (User Control)

Video Level
Language
OSD Time

To adjust the brightness and
contrast of the screen

To adjust the position of the screen

To adjust the size of the screen

To adjust the shape of the screen

To customize the color of the
screen

To customize the screen status for
a user's operating environment

Degauss

SPECIAL

Recall
Reset
Moire H Moire

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM11

To improve the clarity and stability
of the screen

V Moire

: Adjustable

11

Controls –continued

Brightness

To adjust the brightness of the screen.

Contrast

To adjust the contrast of the screen.

Vertical Position

To move image up and down.

Horizontal Position

To move image left and right.

Vertical Size

To adjust image height.

Horizontal Size

To adjust image width.

Tilt

To correct image rotation.

OSD Adjust Description

Side Pincushion

To correct a concave or convex bowing
of the image.

Side Pincushion Balance

To correct the balance of both sides
bowing.

Parallelogram

To correctly adjust the skew of the image.

Trapezoid

To correct geometric distortion.

Top Corner
Bottom Corner

To correct an irregular distortion of the
displayed image.

12

GEOMETRY

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM12

Controls –continued

PRESET

TEMP

RED
GREEN
BLUE

VIDEO LEVEL

LANGUAGE

OSD TIME

6500K/ 9300K
Select the screen color.

• 6500K: Slightly reddish white.

• 9300K: Slightly bluish white.

Select the screen temperature which
you prefer among reddish or bluish or
any color in between.

Set your own color levels.

This item is used to select the monitor's
input signal level. The normal level
used for most PCs is 0.7V.
If the screen becomes suddenly
washed-out or blurred, please select

1.0V and try again.

To choose the language in which the
control names are displayed.
OSD Menus are available in 12

OSD Adjust Description

languages: English, German, French,
Spanish, Italian, Swedish, Finnish,
Portuguese, Korean, Chinese , Russian
and Polish.

Set the OSD time, i.e. the length of
time a menu will remain on-screen
before it shuts off automatically.
Adjust the time to 5, 10, 20, 30
or 60 seconds.

DEGAUSS

RECALL

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM13

To manually demagnetize the screen to
avoid showing incorrect images or colors.

You can use this function to reload the
modified parameters for screen display
operation, as specified by the user after
purchase: Position, Size, Side Pincushion,
Side Pincushion Balance, Parallelogram,
Trapezoid (These recalled options may
differ depending on the mode selected:
Preset, User, or New).
If you don’t want to recall the monitor to
these modified settings, use the but­ton to select CANCEL and then press the
SELECT (or SET) button.

13

Controls –continued

RESET

MOIRE

Return to all factory default settings except
"LANGUAGE": Brightness, Contrast, Tilt,
Color 9300K, Video Level, OSD Time,
Moire (These reset options may differ
depending on the mode selected: Preset,
User, or New).
If you don’t want to reset the monitor, use
the button to select CANCEL and
then press the SELECT (or SET) button.

This item allows you to reduce the degree
of moire. (Moire is caused by interference
Horizontal Scan Line with the periodical
dot screen). It is normally OFF (H:0/V:0).
The moire adjustments may affect the
focus of the screen.
Moire adjustments may shake slightly
while the moire reduction function is on.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM14

14

Controls –continued (AccuSync 700M)

VOLUME

70

ON

Main Menu

Description

VOLUME

TREBLE

BASS

BALANCE

MICROPHONE

Raises or lowers audio level.

Raises or lowers treble level.

Raises or lowers bass level.

Changes levels of left/right speaker.

Enables or disables microphone usage.

: Adjustable

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM15

15

Recommended Use

Safety Precautions and Maintenance

FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE

FOLLOWING WHEN SETTING UP AND USING

THE ACCUSYNC™ COLOR MONITOR:

• DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or

removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to
qualified service personnel.

• Do not spill any liquids into the cabinet or use your monitor near water.

• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous voltage

points, which can be harmful or fatal or may cause electric shock, fire or equipment failure.

• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fire.

• Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall,

causing serious damage to the monitor.

•

Keep the monitor away from high capacity transformers, electric motors and other devices such as
external speakers or fans, which may create strong magnetic fields.

• If possible, position the monitor so that it is facing the east to minimize the effects of the earth’s

magnetic field.

• Changing the direction of the monitor while it is powered on may cause image discoloration. To

correct this, turn the monitor off for 20 minutes before powering it back on.

• When operating the monitor with its AC 125-240V worldwide power supply, use a power supply

cord that matches the power supply voltage of the AC power outlet being used. The power supply
cord you use must have been approved by and comply with the safety standards of your country.

•

In UK, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use
with this monitor. If a power cord is not supplied with this monitor, please contact your supplier.

• Do not place any objects onto the monitor and do not use the monitor outdoors.
Cleaning Your Monitor

A special coating is provided on the glass (CRT) surface of this monitor to reduce a reflection and
static electricity on the glass surface. Due to the delicate coating on the glass surface, use a lint-free,
non-abrasive cloth (cotton or equivalent) and a non-alcohol, neutral, non-abrasive cleaning solution
to minimize dust. If the screen requires more than a light cleaning, apply a soft neutral detergent and
water directly to a soft cloth and use it upon wringing water, to clean the glass surface. Clean your
monitor regularly.

CAUTION:

Benzene, thinner, acid/alkaline detergent, alcohol detergent, detergent with abrasive powder,
detergent with anti-static agent, detergent for cleaning.

Immediately unplug your monitor from the wall outlet and refer servicing to qualified service personnel
under the following conditions:

• Do not bend power cord.

• Do not use monitor in high temperature, humid, dusty, or oily areas.

• If glass is broken, handle with care.

• Do not cover vent on monitor.

• If monitor or glass is broken, do not come in contact with the liquid crystal and handle with care.

• When the power supply cord or plug is damaged.

• If liquid has been spilled, or objects have fallen into the monitor.

• If the monitor has been exposed to rain or water.

• If the monitor has been dropped or the cabinet damaged.

• If the monitor does not operate normally by following operating instructions.

CAUTION

The following agents will cause damage to the CRT when cleaning the glass surface:

• Allow adequate ventilation around the monitor so that heat can properly

dissipate. Do not block ventilated openings or place the monitor near a
radiator or other heat sources. Do not put anything on top of monitor.

• The power cable connector is the primary means of detaching the system

from the power supply. The monitor should be installed close to a power
outlet which is easily accessible.

• Handle with care when transporting. Save packaging for transporting.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM16

16

Recommended Use –continued

CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR

CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE

FOLLOWING WHEN YOU POSITION THE MONITOR:

• Adjust the monitor height so that the top of

the screen is at or slightly below eye level.
Your eyes should look slightly downward
when viewing the middle of the screen.

• Position your monitor no closer than 12 inches

and no further away than 28 inches from your
eyes. The optimal distance is 18 inches.

• Rest your eyes periodically by focusing on

an object at least 20 feet away. Blink often.

• Position the monitor at a 90° angle to

windows and other light sources to minimize
glare and reflections. Adjust the monitor tilt
so that ceiling lights do not reflect on your screen.

• If reflected light makes it hard for you to see your screen, use an anti-glare filter.

• Clean your monitor regularly. Use a lint-free, non-abrasive cloth and a

non-alcohol, neutral, non-abrasive cleaning solution to minimize dust.

• Adjust the monitor’s brightness and contrast controls to enhance readability.

• Use a document holder placed close to the screen.

• Position whatever you are looking at most of the time (the screen or

reference material) directly in front of you to minimize turning your head
while you are typing.

• Get regular eye checkups.

Ergonomics

To realize the maximum ergonomics benefits, we recommend the following:

• Adjust the Brightness until the background raster disappears

• Do not position the Brightness control to its maximum setting

• Use the preset Size and Position controls with standard signals

• Use the preset Color Setting and Sides Left/Right controls

• Use non-interlaced signals with a vertical refresh rate between 70-85Hz for
the AccuSync

• Do not use primary color blue on a dark background, as it is difficult to see
and may produce eye fatigue due to insufficient contrast

™

For more detailed information on setting up a healthy work environment, write the
American National Standard for Human Factors Engineering of Visual Display Terminal
Workstations – ANSI-HFS Standard No. 100-1988 – The Human Factors Society, Inc.
P.O. Box 1369, Santa Monica, California 90406.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM17

17

Specifications (AccuSync 500)

Picture Tube

Sync Input

Video Input
Plug & Play

Power
Consumption

Resolutions

Dimensions
&Weight

(with tilt/swivel
stand)

Power Input
Current Rating

Environmental
Conditions

Tilt/Swivel Stand
Signal cable

Power cord

15 inches (14.0 inches viewable)
90 degree deflection

0.27mm dot pitch
AGAS (Anti-Glare, Anti-Static) coating

Horizontal Freq. 30 - 71kHz (Automatic)
Vertical Freq. 55 - 120Hz (Automatic)
Input Form Separate TTL, Positive/Negative
Signal Input 15 pin D-Sub Connector

Input Form
DDC 2B

Normal
Stand-by/Suspend

DPM Off ≤ 5W

640 x 480 @ 60Hz to 120Hz
800 x 600 @ 55Hz to 110Hz
832 x 624 @ 55Hz to 106Hz
1024 x 768 @ 55Hz to 87Hz
1152 x 870 @ 55Hz to 77Hz
1280 x 1024 @ 55Hz to 60Hz

Max VESA 1280 x 1024 @ 60Hz
Recommend VESA 1024 x 768 @ 85Hz

Width 360 mm / 14.2 inches
Height 389 mm / 15.3 inches
Depth 392 mm / 15.4 inches

Net 12.4 kg / 27.3 lbs
AC 100-240V~ 50/60Hz

1.5A @ 100-240V
Operating Conditions

Temperature 0˚C to 35 ˚C
Humidity 30 % to 80 % non-Condensing

Storage Conditions

Temperature -20˚C to 60 ˚C

Humidity 10 % to 90 % non-Condensing
Detached
Attached

Detached

Separate, RGB Analog, 0.7Vp-p/75 ohm, Positive

63W
≤ 15W

NOTE:

Information in this document is subject to change without notice.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM18

18

Specifications –continued (AccuSync 700)

Picture Tube

Sync Input

Video Input
Plug & Play

Power
Consumption

Resolutions

Dimensions
&Weight

(with tilt/swivel
stand)

Power Input
Current Rating
Environmental

Conditions

Tilt/Swivel Stand
Signal cable

Power cord

17 inches (16.0 inches viewable)
90 degree deflection

0.27mm dot pitch
AGARAS (Anti-Glare, Anti-Reflective, Anti-Static) coating

Horizontal Freq. 30 - 71kHz (Automatic)
Vertical Freq. 55 - 120Hz (Automatic)
Input Form Separate TTL, Positive/Negative
Signal Input 15 pin D-Sub Connector

Input Form
DDC 2B

Normal
Stand-by/Suspend

DPM Off ≤ 5W

640 x 480 @ 60Hz to 120Hz
800 x 600 @ 55Hz to 110Hz
832 x 624 @ 55Hz to 106Hz
1024 x 768 @ 55Hz to 87Hz
1152 x 870 @ 55Hz to 77Hz
1280 x 1024 @ 55Hz to 60Hz

Max VESA 1280 x 1024 @ 60Hz
Recommend VESA 1024 x 768 @ 85Hz

Width 400 mm / 15.7 inches
Height 395 mm / 15.6 inches
Depth 420 mm / 16.5 inches

Net 14.1 kg / 31.1 lbs
AC 100-240V~ 50/60Hz

2.0A @ 100-240V
Operating Conditions

Temperature 0˚C to 35 ˚C

Humidity 30 % to 80 % non-Condensing
Storage Conditions

Temperature -20˚C to 60 ˚C

Humidity 10 % to 90 % non-Condensing
Detached
Attached

Detached

Separate, RGB Analog, 0.7Vp-p/75 ohm, Positive

73W
≤ 15W

NOTE:

Information in this document is subject to change without notice.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM19

19

Specifications –continued (AccuSync 700M)

Picture Tube

Sync Input

Video Input
Audio

Plug & Play
Power

Consumption
Resolutions

Dimensions
&Weight

(with tilt/swivel
stand)

Power Input
Current Rating

Environmental
Conditions

Tilt/Swivel Stand
Signal cable

Power cord

17 inches (16.0 inches viewable)
90 degree deflection

0.27mm dot pitch
AGARAS (Anti-Glare, Anti-Reflective, Anti-Static) coating

Horizontal Freq. 30 - 71kHz (Automatic)
Vertical Freq. 55 - 120Hz (Automatic)
Input Form Separate TTL, Positive/Negative
Signal Input 15 pin D-Sub Connector

Input Form
RMS Audio Output 1W + 1W (Right + Left)

Input Sensitivity 0.7 Vrms
DDC 2B

Normal
Stand-by/Suspend

DPM Off ≤ 5W

640 x 480 @ 60Hz to 120Hz
800 x 600 @ 55Hz to 110Hz
832 x 624 @ 55Hz to 106Hz
1024 x 768 @ 55Hz to 87Hz
1152 x 870 @ 55Hz to 77Hz
1280 x 1024 @ 55Hz to 60Hz

Max VESA 1280 x 1024 @ 60Hz
Recommend VESA 1024 x 768 @ 85Hz
Width 450 mm / 17.7 inches

Height 392 mm / 15.4 inches
Depth 415 mm / 16.3 inches

Net 15.2 kg / 33.5 lbs
AC 100-240V~ 50/60Hz

Separate, RGB Analog, 0.7Vp-p/75 ohm, Positive

73W
≤ 15W

2.0A @ 100-240V

Operating Conditions

Temperature 0˚C to 35 ˚C
Humidity 30 % to 80 % non-Condensing

Storage Conditions

Temperature -20˚C to 60 ˚C

Humidity 10 % to 90 % non-Condensing
Detached
Attached
Detached

NOTE:

Information in this document is subject to change without notice.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM20

20

Specifications –continued (AccuSync 900)

Picture Tube

Sync Input

Video Input
Plug & Play

Power
Consumption

Resolutions

Dimensions
&Weight

(with tilt/swivel
stand)

Power Input
Current Rating

Environmental
Conditions

Tilt/Swivel Stand
Signal cable

Power cord

19 inches (18.0 inches viewable)
90 degree deflection

0.25mm dot pitch
ARAS (Anti-Reflective, Anti-Static) coating

Horizontal Freq. 30 - 98kHz (Automatic)
Vertical Freq. 55 - 160Hz (Automatic)
Input Form Separate TTL, Positive/Negative
Signal Input 15 pin D-Sub Connector

Input Form
DDC 2B

Normal
Stand-by/Suspend

DPM Off ≤ 5W

640 x 480 @ 60Hz à 160Hz
800 x 600 @ 55Hz
832 x 624 @ 55Hz
1024 x 768 @ 55Hz
1152 x 870 @ 55Hz
1280 x 1024 @ 55Hz
1600 x 1200 @ 55Hz

Max VESA 1280 x 1024 à 75Hz
Recommend VESA 1280 x 1024 @ 85Hz

Width 448 mm / 17.6 inches
Height 454 mm / 17.9 inches
Depth 470 mm / 18.5 inches

Net 18.5 kg / 40.8 lbs
AC 100-240V~ 50/60Hz

Separate, RGB Analog, 0.7Vp-p/75 ohm, Positive

83W
≤ 8W

à

153Hz

à

144Hz

à

120Hz

à

105Hz

à

89Hz

à

75Hz

2.0A @ 100-240V
Operating Conditions

Temperature 0˚C to 35 ˚C
Humidity 30 % to 80 % non-Condensing

Storage Conditions

Temperature -20˚C to 60 ˚C
Humidity 10 % to 90 % non-Condensing

Detached
Attached
Detached

NOTE:

Information in this document is subject to change without notice.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM21

21

Features

OptiClear® Screen Surface: Reduces reflection and glare and increases contrast
without sacrificing focus level, clarity or brightness. Along with the flat square
technology CRT, a high contrast screen delivers crisp, clean text and graphics.

Invar Shadow Mask: Holes in the thin metal sheet behind the glass of the CRT
surface correspond to each phosphor dot on the inner surface of the CRT’s
faceplate, allowing the correct electron beam (red, green, blue) to hit the correct
color phosphor for improved focus, brightness and color.

Dual Dynamic Beam Focus: Provides precise, continuous focus adjustments of the
electron beams and optimum image quality, even to the far edges of the screen.

AccuColor® Control System: Allows you to change the color settings on your
display to match your personal preference.

OSD (On-Screen Display) Controls: Allow you to quickly and easily adjust all
elements of your screen image via simple to use on-screen menus.

ErgoDesign® Features: Enhance human ergonomics to improve the working
environment, protect the health of the user and save money. Examples include
OSD controls for quick and easy image adjustments, tilt/swivel base for pre­ferred angle of vision and compliance with MPRII guidelines for lower emissions.

Plug and Play: The Microsoft® solution with the Windows®95/98 operating
system facilitates setup and installation by allowing the monitor to send its
capabilities (such as screen size and resolutions supported) directly to your
computer, automatically optimizing display performance.

IPM® (Intelligent Power Manager) System: Provides innovative power-saving
methods that allow the monitor to shift to a lower power consumption level when
on but not in use, saving two-thirds of your monitor energy costs, reducing
emissions and lowering the air conditioning costs of the workplace.

Reduced Magnetic Field® Technology: Reduces magnetic and alternating electric
field emissions and static electricity, addressing ergonomic concerns regarding
potential risks from extended computer monitor use.

Multiple Frequency Technology: Automatically adjusts monitor to the display
card’s scanning frequency, thus displaying the resolution required.

FullScan® Capability: Allows you to use the entire screen area in most resolu­tions, significantly expanding image size.

22

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM22

Troubleshooting

No picture

• Display card should be completely seated in its slot.

• Power Button and computer power switch should be in the ON position.

• Signal cable should be completely connected to display card/computer
and monitor.

• Check connector for bent or pushed-in pins.

Image is scrolling or unstable

• Signal cable should be completely attached to the computer and monitor.

• Check pin assignments and signal timings of the monitor and your
display card with respect to recommended timings and pin assignments.

• If the Macintosh cable adapter is used, check for proper connection or

make sure the display card is Macintosh compatible and that the card is
properly seated in the computer.

LED on monitor is not lit

• Power Switch should be in the ON position and power cord should

be connected.

Picture is fuzzy or color looks blotchy

• Adjust Brightness and Contrast Controls.

• Access the Degauss Control through OSD controls. Activate the

Degauss Control.
CAUTION: A minimum interval of 20 minutes should elapse before the

Deguass Control is used a second time when not switching
between modes.

Picture bounces or a wavy pattern is present
in the picture

• Move electrical devices that may be causing electrical interference away

from the monitor.

• See inside cover of User’s Manual for FCC information.

Edges of the display image are not square

• Use the OSD Geometry Controls to straighten the edges.

• If possible, position the front of the monitor facing east.

Display image is not centered, too small, or too large

• Use the OSD Size and Position Controls to adjust the image.

No Sound

• Check to see if speaker cable is properly connected.

• Check to see if mute is activated.

• Check to see if volume in OSD is set at minimum.

(AccuSync 700M)

(no green, orange, orange color can be seen)

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM23

23

References

NEC-Mitsubishi Monitor Customer Service & Support

Customer Service and Technical Support:

Parts and Accessories/Macintosh
Cable Adapter: (888) NEC-MITS [888-632-6487]

Customer Service Policies & Processes: http://www.necmitsubishi.com/

Online Technical Support
Knowledge Base: http://www.necmitsubishi.com/

Customer Service & Technical
Support Email: http://www.necmitsubishi.com/

Sales and Product Information

Sales Information Line: (888) NEC-MITS [888-632-6487]
Canadian Customers: [phone], Ext#: 4037
Government Sales: [phone]
Government Sales email: [e-mail]

[phone]

Fax: [phone]

css/ServicePolicies/ServicePolicies.htm

css/knowledgebase.cfm

css/techform.htm

Electronic Channels

World Wide Web: http://www.necmitsubishi.com
Product Registration: http://www.necmitsubishi.com/

productregistration

European Operations: http://www.nec-mitsubishi.com

Windows® 95/98/Me/2000/XP INF File:

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM24

http://

www.necmitsubishi.com and select

“Downloads and Drivers ”

24

Limited Warranty

NEC-Mitsubishi Electronics Display of America, Inc. (hereinafter “NMD-A”) warrants this
Product to be free from defects in material and workmanship and, subject to the conditions set
forth below, agrees to repair or replace (at NMD-A’s sole option) any part of the enclosed unit
which proves defective for a period of three (3) years from the date of first consumer purchase.
Spare parts are warranted for ninety (90) days. Replacement parts or unit may be new or
refurbished and will meet specifications of the original parts or unit.

This warranty gives you specific legal rights and you may also have other rights, which vary
from state to state. This warranty is limited to the original purchaser of the Product and is not
transferable. This warranty covers only NMD-A-supplied components. Service required as a
result of third party components is not covered under this warranty. In order to be covered
under this warranty, the Product must have been purchased in the U.S.A. or Canada by the
original purchaser. This warranty only covers Product distribution in the U.S.A. or Canada by
NMD-A No warranty service is provided outside of the U.S.A. or Canada. Proof of Purchase
will be required by NMD-A to substantiate date of purchase. Such proof of purchase must be
an original bill of sale or receipt containing name and address of seller, purchaser, and the
serial number of the product.

It shall be your obligation and expense to have the Product shipped, freight prepaid, or
delivered to the authorized reseller from whom it was purchased or other facility authorized
by NMD-A to render the services provided hereunder in either the original package or a
similar package affording an equal degree of protection. All Products returned to NMD-A for
service MUST have prior approval, which may be obtained by calling 1-800-632-4662. The
Product shall not have been previously altered, repaired, or serviced by anyone other than a
service facility authorized by NMD-A to render such service, the serial number of the product
shall not have been altered or removed. In order to be covered by this warranty the Product
shall not have been subjected to displaying of fixed images for long periods of time resulting
in image persistence (afterimage effects), accident, misuse or abuse or operated contrary to
the instructions contained in the User’s Manual. Any such conditions will void this warranty.

NMD-A SHALL NOT BE LIABLE FOR DIRECT, INDIRECT, INCIDENTAL, CONSEQUENTIAL,
OR OTHER TYPES OF DAMAGES RESULTING FROM THE USE OF ANY NMD-A PRODUCT
OTHER THAN THE LIABILITY STATED ABOVE. THESE WARRANTIES ARE IN LIEU OF ALL
OTHER WARRANTIES EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
SOME STATES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE
LIMITATION OR EXCLUSION OF LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAM­AGES SO THE ABOVE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU.

This Product is warranted in accordance with the terms of this limited warranty. Consumers
are cautioned that Product performance is affected by system configuration, software, the
application, customer data, and operator control of the system, among other factors. While
NMD-A Products are considered to be compatible with many systems, specific functional
implementation by the customers of the Product may vary. Therefore, suitability of a Product
for a specific purpose or application must be determined by consumer and is not warranted
by NMD-A.

For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility,
contact NEC-Mitsubishi Electronics Display at 1-800-632-4662.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM25

25

Declaration of the Manufacturer

We hereby certify that the color monitor

AccuSync 500 (AS500), AccuSync 700

(AS700), and AccuSync 700M (AS700M)is

in compliance with

Council Directive 73/23/EEC:

– EN 60950

Council Directive 89/336/EEC:

– EN 55022
– EN 61000-3-2
– EN 61000-3-3
– EN 55024

and marked with

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM26

26

AVERTISSEMENT

AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À
L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE
OU AUTRE QUE SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES.
NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX
À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE • NE PAS OUVRIR

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L'ARRIÈRE). À L'INTÉRIEUR, AUCUNE
PIÈCE NE NÉCESSITE L'INTERVENTION DE L'UTILISATEUR. EN CAS DE PROBLÈME, S'ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole est une mise en garde contre les risques d'électrocution que présentent certaines parties dépourvues
d'isolation à l'intérieur de l'appareil. Il est donc dangereux d'établir le moindre contact avec ces parties

Ce symbole prévient l'utilisateur que des instructions d'utilisation et de maintenance de cet appareil sont fournies
avec ce mode d'emploi. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident.

.

Déclaration de conformité au Département des Communications Canadien

DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement

sur le matériel à l'origine d'interférences du Canada.

C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sûreté canadiens

selon CAN/CSA 22.2 No. 950.

Informations FCC

1.

Utiliser les câbles spécifiés fournis avec les moniteurs couleur AccuSync afin de ne pas provoquer d'interférences
avec la réception radio et télévision
(1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC.
(2) Câble de signal de type captif blindé.
L'utilisation d'autres câbles et adaptateurs peut provoquer des interférences avec la réception radio et
télévision.

2.

Cet appareil a passé avec succès les tests de conformité des spécifications d'équipements de Classe A, section
15 de la réglementation FCC. Ces spécifications ont été établies pour garantir un niveau inoffensif des
interférences produites pour une utilisation dans un lieu public. Cet appareil génère et utilise et peut irradier
des fréquences radio et, s'il n'est pas installé et utilisé en accord avec les directives de ce mode d'emploi, il
peut causer des interférences néfastes aux communications radio. Cependant, il n'est pas garanti qu'aucune
interférence ne se produira dans une installation particulière.

Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, lesquelles peuvent être
décelées en allumant et en éteignant l'appareil, il est recommandé à l'utilisateur d'essayer de corriger les
interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.

• Augmenter l'espacement entre l'appareil et le récepteur.

• Connecter l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est
connecté.

• Consulter son revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Changements ou modifications approuva pas explicitement par la réception responsable pour
l’acquiescement pouvions évacuer pour opérer l’équipement l’autorité de l’utilisateur.
Si nécessaire, l'utilisateur doit contacter le revendeur ou un technicien radio/TV afin d'obtenir des informations
supplémentaires. L'utilisateur peut se procurer le livret utile suivant, préparé par la Commission Fédérale des
Communications : «How to Identify and Resolve Radio-TV Interference Problems» (comment cerner et résoudre
les problèmes d’interférences radio/TV). Ce livret est disponible auprès du U.S. Government Printing Office,
Washington, D.C., 20402, Stock No. 004-000-00345-4.

.

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM27

27

Contenu

La boîte de votre nouveau moniteur NEC AccuSyncMC contient :

• Moniteur AccuSync avec socle inclinable/rotatif

• Cordon d'alimentation

• Câble d’interface captif

• Manuel de l’utilisateur

Câble d’interface captif

Cordon d'alimentation

TM

AccuSync

500/700/700M/900

Manuel de l’utilisateur

* Ne pas oublier de conserver la boîte et le matériel d'emballage d'origine pour

transporter ou expédier le moniteur.

28

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM28

Câble
d’interface
captif

Mise en marche rapide

Raccorder Socle Inclinable/Rotatif

1. Le moniteur étant débranché du système et de la prise de courant, renverser
soigneusement le moniteur sur une table solide.

2. Alignez les crochets du socle inclinable et pivotant par rapport aux logements

correspondants dans la base du moniteur.

3. Insérez les crochets dans les logements.

4. Faites glisser le socle vers l'avant du moniteur jusqu'à ce que vous entendiez

le clic de verrouillage des clenches.

REMARQUE : Pour rectifie complètement à d’adjoindre tilt/swivel ou tourillon

base à l’écran de l’usage d’écran.

REMARQUE : À éviter du moi blessure ou dégât à l’écran, adjoins et enlève

tilt/swivel ou tourillon base sur soin

ATTENTION : Soyez certain que la base
tournante est bien enfermee avant de
renverser le moniteur.

Slot

Hook

.

Table solide

Latch

Déposée Socle Inclinable/Rotatif

1. Le moniteur étant débranché du système et de la
prise de courant, renverser soigneusement le
moniteur sur une table solide.

2. Appuyez sur le verrou de le socle inclin­able/rotatif et glissez le socle inclinable/
rotatif vers l”arriére de l’avant du
moniteur.

3. Retirez le socle inclinable/rotatif des
trous sur le bas du moniteur.

29

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM29

Hook

Mise en marche rapide

–suite

Pour raccorder le moniteur AccuSyncMC au système, suivre les
directives ci-après :

1. Mettre l'ordinateur hors tension.

2. Si nécessaire, installer la carte vidéo dans le système. Pour plus d'informations, se
reporter au mode d'emploi de la carte vidéo.

3. Pour le PC : Branchez l’extrémité du câble de signal vidéo au moniteur dans le
connecteur de signal vidéo de l’ordinateur. (Figure A.1). Serrer toutes les vis.

Pour le Mac : Connecter l'adaptateur de câble Macintosh (non fourni) au connecteur
de moniteur sur le Macintosh (Figure B.1). Fixer l'extrémité de la mini-fiche D-SUB à
15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur

(Figure B.1). Serrer toutes les vis.

REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC-Mitsubishi

Electronics Display of America, Inc. au [phone].

4. Connecter une extrémité du cordon d'alimentation au moniteur AccuSync et l'autre
extrémité à la prise de courant (Figure C.1).

NOTA : Si vous utilisez ce moniteur à AC125-240V, s'il vous plaît faites référence à section de

l'Usage Recommandée de ce manuel pour sélection adéquate d'AC pouvoir cordon.

5. Allumer le moniteur (Figure D.1) et l'ordinateur.

REMARQUE : Pour les informations de chargement dans le fichier INF Windows® 95/

98/2000 pour le moniteur AccuSync, se reporter à la section Références
de ce mode d'emploi.

REMARQUE : En cas de problèmes, prière de se reporter à la section Dépannage de ce

mode d'emploi.

Figure A.1

Mini-fiche D-SUB à 15 broches

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM30

Câble d’interface captif

30

Mise en marche rapide

Figure B.1

Adaptateur Mac

(non fourni)

Mini-fiche D-SUB à
15 broches

Figure C.1

Câble d’interface captif

–suite

Prise de courant

Cordon d’alimentation

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM31

31

Commandes (AccuSync 500)

Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions
suivantes :

Commande Fonction

Bouton
d'alimentation

Témoin
d'alimentation
(DPMS)

Bouton MENU
(ou OSD)

Boutons

Bouton SELECT
(ou SET)

Ce bouton permet d'allumer et éteindre le moniteur.

Cette diode luminescente est verte lorsque le moniteur
est en mode de fonctionnement normal. S'il passe en
mode DPMS (économie d'énergie), la diode prend la
couleur orange.

Ce bouton permet de faire apparaître et disparaître
l'affichage du menu à l'écran.

Ces boutons permettent de sélectionner et paramétrer
les éléments du menu affiché.

Ce bouton permet de saisir et valider les valeurs
choisies dans le menu affiché.

Commande Fonction à accès direct

Boutons

Boutons

Les fonctions de contraste et de luminosité sont également
accessibles par le menu sur écran (OSD).

Accès au réglage du contraste

Accès au réglage de la luminosité

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM32

32

Commandes –suite (AccuSync 700/900)

Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions
suivantes :

MENU SELECT

Commande Fonction

Bouton
d'alimentation

Témoin
d'alimentation
(DPMS)

Bouton MENU
(ou OSD)

Boutons

Bouton SELECT
(ou SET)

Ce bouton permet d'allumer et éteindre le moniteur.

Cette diode luminescente est verte lorsque le moniteur
est en mode de fonctionnement normal. S'il passe en
mode DPMS (économie d'énergie), la diode prend la
couleur orange.

Ce bouton permet de faire apparaître et disparaître
l'affichage du menu à l'écran.

Ces boutons permettent de sélectionner et paramétrer
les éléments du menu affiché.

Ce bouton permet de saisir et valider les valeurs
choisies dans le menu affiché.

Commande Fonction à accès direct

Boutons

Boutons

Les fonctions de contraste et de luminosité sont également
accessibles par le menu sur écran (OSD).

Accès au réglage du contraste

Accès au réglage de la luminosité

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM33

33

Commandes –suite (AccuSync 700M)

Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions
suivantes :

31 2 7654

Commande Fonction

Marche/arrêt audio

1

Microphone

2

Bouton MENU

3

(ou OSD)

Boutons

4

Boutons

Bouton SELECT

5

(ou SET)

Témoin

6

d'alimentation
(DPMS)

Bouton

7

d'alimentation

Commande Fonction à accès direct

Permet de désactiver la source audio.

Microphone intégré.

Ce bouton permet de faire apparaître et disparaître
l'affichage du menu à l'écran.

Fait apparaître le menu audio.
Ces boutons permettent de sélectionner et

paramétrer les éléments du menu affiché.
Ce bouton permet de saisir et valider les valeurs

choisies dans le menu affiché.

Cette diode luminescente est verte lorsque le moniteur
est en mode de fonctionnement normal. S'il passe en
mode DPMS (économie d'énergie), la diode prend la
couleur orange.

Ce bouton permet d'allumer et éteindre le moniteur.

Buttons

Buttons

Accès au réglage du contraste

Accès au réglage de la luminosité

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM34

Les fonctions de contraste et de luminosité sont également
accessibles par le menu sur écran (OSD).

34

Commandes –suite (AccuSync 700M)

Prises latérales

Prise pour casque

Elle coupe automatiquement le volume des
haut-parleurs lorsqu'un casque est
connecté.

Prise pour microphone

Vous pouvez brancher ici un microphone

Prises du panneau arrière

Audio In (Entrée audio)

en bleu ciel

MIC.

AUDIO

OUT

IN

Mic Out (Sortie audio) ­en rose

Fonctionnement du microphone

A l'aide de cette prise, vous pouvez réduire considérablement la taille du câble
nécessaire pour atteindre la carte son du PC. Pour utiliser la prise MIC, connectez le
câble (livré avec l'appareil) à l'arrière du moniteur (MIC OUT) à l'entrée MIC de votre
carte son (si celle-ci en dispose).

*LINE OUT

Terminal permettant de se connecter au haut-parleur incluant un amplificateur intégré
(Amp). Assurez-vous qu'il s'agit bien du terminal de connexion de la carte son du PC
qui est sélectionné avant de vous connecter. Si la sortie audio de la carte son du PC ne
comporte qu'une prise pour haut-parleur, diminuez le volume.

-

Se connecte sur la prise pour sortie de ligne
(*LINE OUT) de la carte son du PC.

Se connecte sur la prise pour microphone
de la carte son du PC.

REMARQUE: Si la sortie audio de la carte son du PC prend en charge la prise pour
haut-parleur et la sortie de ligne, sélectionnez la sortie de ligne à l'aide du cavalier de
la carte du programme (reportez-vous au manuel de la carte son).

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM35

35

Commandes –suite

Réglage de l'affichage

Le réglage de la taille et de la position de l'image ainsi que des
paramètres de fonctionnement du moniteur se fait facilement et
rapidement à l'aide du système de commande OSD (menu sur écran).
Le bref exemple ci-dessous vous permettra de vous familiariser avec
ces commandes. La section qui suit définit dans ses lignes générales le
fonctionnement des réglages et des sélections que vous pouvez
effectuer avec l'OSD.

NOTE:

Allow the monitor to stabilize for at least 30 minutes before making image

adjustments.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

1. Appuyez sur le bouton MENU (ou OSD). Le menu principal de l'OSD
apparaît.

4. Pour accéder aux commandes, utilisez les boutons et . Lorsque
l'icône que vous désirez apparaît en surbrillance, appuyez sur le bouton
SELECT (ou SET).

3. Utilisez les boutons pour amener l'élément au niveau
voulu.

4. Pour accepter les modifications, appuyez sur le bouton SELECT

36

AS500700700M900FINAL2.p65 10/24/03, 10:13 AM36

Commandes –suite

Le tableau ci-dessous détaille les menus de contrôle, de réglage et de
paramétrage de l'OSD.

Menu principal Sous-menu Référence

LUMINOSITÉ/

CONTRASTE

POSITION

TAILLE

GÉOMÉTRIE

COULEUR

INSTALLATION

SPÉCIAL

Luminosité
Contraste

Position V
Position H

Taille V
Taille H

Inclinaison
Coussin Latéral
Coussin Balance
Parallélogramme
Trapèze
Angle Supérieur
Angle Inférieur

Prédéf

6500K
9300K
Temp
R/V/B (Couleur Usager)

Niveau Vidéo
Langue
Heure OSD

Démagnét
Rappeler
Reset
Moirage

Moirage H

Moirage V

Réglage de la luminosité et du
contraste de l'image

Réglage de la position de l'écran

Réglage de la taille de l'écran

Réglage de la forme de l'écran

Personnalisation de la couleur de
l'écran

Personnalisation du statut de l'écran en
fonction de l'environnement de
l'utilisateur (langue, durée d'affichage

Optimisation de la clarté et de la
stabilité de l'écran

:

Réglable

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM37

37

Commandes –suite

REMARQUE:

L'ordre des icônes peut varier en fonction du modèle.

Luminosité

Réglage de la luminosité de l'écran.

Contraste

Réglage du contraste de l'écran.

Position V

Positionnement de l'image en hauteur.

Position H

Positionnement de l'image en largeur.

Taille V

Réglage de la hauteur de l'image.

Taille H

Réglage de la largeur de l'image.

Inclinaison

Correction de l'inclinaison de l'image.

OSD Adjust Description

Coussin Latéral

Correction des images concaves ou
convexes.

GEOMETRY

Coussin Balance

Correction de l'équilibre des lignes
incurvées.

Parallélogramme

Correction de l'obliquité de l'image.

Trapèze

Correction de la distortion
géométrique.

Angle Supérieur
Angle Inférieur

Correction des distortions irrégulières.

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM38

38

Commandes –suite

PRÉDÉF

TEMP

ROUGE
VERT
BLEU

NIVEAU
VIDÉO

LANGUE

6500K/ 9300K
Sélectionez la couleur voulue.

• 6500K : blanc tirant sur le rouge.

• 9300K : blanc tirant sur le bleu.

Sélectionnez la température d'écran que
vous préférez parmi les couleurs allant
du rouge au bleu.

Paramétrez les niveaux de couleur
voulus.

Cet élément permet de personnaliser le
niveau du signal d'entrée du moniteur.
La valeur normale pour la plupart des
PC est 0,7 V.
Si l'écran se brouille ou semble se vider
soudainement, veuillez essayer la valeur
1,0 V.

Langue dans laquelle vous voulez que le
système affiche les noms des
commandes. Les menus OSD sont
disponibles dans les 12 langues
suivantes : anglais, allemand, français,
espagnol, italien, suédois, finlandais,
portugais, coréen, chinois, russe et
polonais.

HEURE OSD

DÉMAGNÉT

RAPPELER

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM39

Définissez le temps d'OSD, c'est-à-dire
le temps pendant lequel les menus
restent affichés avant de disparaître
automatiquement. Les valeurs possibles
sont de 5, 10, 20, 30 et 60 secondes.

Démagnétisation automatique de
l'écran.

Cette fonction permet de recharger les
paramètres modifiés pour l'affichage en
fonction des spécifications de
l'utilisateur après achat

Coussin Latéral, Coussin Balance,
Parallélogramme, Trapèze (le rappel de
ces options peut donner des résultats
différents en fonction du mode choisi :
Preset, User, ou New).

: Position, Taille,

39

Commandes –suite

Si vous ne voulez pas redonner les
paramètres modifiés au moniteur,
utilisez le bouton pour
sélectionner ANNULER puis appuyez
sur le bouton SELECT (ou SET).

RESET

MOIRAGE

Retour à toutes les valeurs d'usine sauf
pour le paramètre "LANGUE":

Luminosité, Contraste, Inclinaison,
Couleur 9300K, Niveau Vidéo, Heure
OSD, Moirage (le retour aux valeurs
d'usine peut donner des résultats
différents en fonction du mode
sélectionné : Preset, User, ou New).

Si vous ne voulez pas réinitialiser
ainsi le moniteur, utilisez le bouton
pour sélectionner ANNULER puis
appuyez sur le bouton SELECT (ou
SET).

Cet élément permet de réduire le
moirage, qui est dû à l'interférence de
la ligne de balayage horizontal avec
l'écran à points périodiques. Il est
normalement désactivé (valeur OFF)
(H:0/V:0).
Ces réglages peuvent affecter la
focalisation de l'image.
Lorsque cette fonction est affirmée, il
peut se produire un léger tremblement
des réglages de moirage.

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM40

40

Commandes –suite (AccuSync 700M)

VOLUME

70

ON

VOLUME

AIGUËS

BASSES

BALANCE

MICROPHONE

Augmente ou réduit le volume sonore.

Augmente ou réduit le volume des fréquences
aiguës.

Augmente ou réduit le volume des basses
fréquences.

Modifie les niveaux sonores des haut-parleurs
droit et gauche.

Active ou désactive le microphone.

: Réglable

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM41

41

Usage recommandé

Consignes de sécurité et de maintenance

POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER

CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU

MONITEUR COULEUR AccuSync

• NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture

ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres
risques. Confier tous travaux à du personnel technique qualifié.

• Ne pas renverser de liquides dans le boîtier, ni utiliser le moniteur près de l'eau.

•

Ne pas introduire d'objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher
des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une
décharge électrique, un incendie ou une panne de l'appareil.

• Ne pas placer d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une

décharge électrique ou un incendie.

• Ne pas placer cet appareil sur un chariot, un support ou une table inclinée ou instable, afin d'éviter que le

moniteur ne tombe, occasionnant de sérieux dommages au moniteur.

• Maintenir le moniteur éloigné des transformateurs à haute capacité, des moteurs électriques et de tous autres

dispositifs tels que des haut-parleurs ou ventilateurs externes, lesquels peuvent créer des champs magnétiques
puissants.

• Si possible, positionner le moniteur de sorte qu'il soit orienté vers l'est, afin de minimiser les effets du champs

magnétique terrestre.

• Changer l'orientation du moniteur alors que celui-ci est sous tension peut occasionner une décoloration de

l'image. Pour éviter cela, mettre le moniteur hors tension pendant
20 minutes avant de le remettre sous tension.
Pour l'utilisation du moniteur MultiSync FP avec l'alimentation CA mondiale de

•

100-240 V, utiliser un cordon d'alimentation qui correspond à la tension de l'alimentation fournie à la prise de
courant CA. Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de son pays.

• Au Royauma-Uni, utiliser un cordon d'alimentation certifié BS avec une prise mouiée ayant un fusible noir (5A)

installé pour l'utilisation avec ce moniteur. Si un cordon d'alimentation n'est pas fourmi avec ce moniteur,
veuiller contacter votre fournisseur.

• Ne placer aucun objet sur le moniteur et ne pas l’utiliser en extérieur.

Nettoyer votre moniteur

La surface en verre (écran cathodique) de votre moniteur est enduite d’un revêtement spécial qui réduit la réflexion et
l’électricité statistique. En raison du revêtement fragile de la surface en verre, utilisez un chiffon propre non abrasif (en
coton ou quelque chose d’équivalent) avec une solution de nettoyage sans alcool, neutre et non abrasive pour éliminer
la poussière. Si l’écran a besoin d’être nettoyé davantage, appliquez un détergent neutre biodégradable avec de
l’eau, directement sur un chiffon doux et utilisez-le bien essoré, pour nettoyer la surface en verre. Nettoyez votre
moniteur régulièrement.

ATTENTION :

l’écran cathodique : Benzène, diluant, détergent acide/alcalin, détergent à base d’alcool, détergent en poudre
abrasive, détergent contenant un agent anti-statique, détergent de nettoyage.

Débrancher immédiatement le moniteur de la prise murale et confier la réparation à du personnel technique qualifié
dans les cas suivants :

• Ne courbe pas le pouvoir du cordon.

• N’utilise pas votre écran dans de hautes températures humides poussiéreuses près d’huile ou.

• Ne couvre pas l’armoire fente ou usage rayonnai mauvaise chaleur.

• Regal toujours glass sur soin.

•

• Lorsque le cordon d'alimentation ou la fiche est endommagé(e).

• Si du liquide a été renversé ou des objets sont tombés à l'intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l'eau.

• Si le moniteur est tombé ou le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

ATTENTION

Si vous utilisez les agents suivants pour nettoyer la surface en verre, ils risquent d’endommager

Si écran ou verre est rodé, ne supporter pas ne venir pas touche le liquide crystal et manche sur soin

•

Prévoir une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. Ne
pas obstruer les ouvertures de ventilation ni placer le moniteur près d'un radiateur ou autre source de
chaleur. Ne rien poser sur le moniteur.

• La fiche du cordon d'alimentation est le moyen principal de débrancher le système de

l'alimentation. Le moniteur doit être installé à proximité d'une prise de courant facilement
accessible.
Manipuler avec soin lors du transport. Conserver l'emballage pour le transport.

•

42

MC

:

.

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM42

Usage recommandé –suite

LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU

MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES

ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS

DU POSITIONNEMENT DU MONITEUR :

• Régler la hauteur du moniteur de sorte que le

dessus de l'écran soit au niveau ou légèrement
en-dessous du niveau des yeux. Les yeux doivent
regarder légèrement vers le bas lorsque l'on
regarde le milieu de l'écran.

• Positionner le moniteur à une distance minimale de

30 cm (12 pouces) et maximale de 70 cm (28
pouces) des yeux. La distance optimale est de 45 cm
(18 pouces).

• Reposer ses yeux régulièrement en regardant vers

un objet situé à au moins 6 m (20 pieds). Cligner
régulièrement.

• Positionner le moniteur à un angle de 90° par

rapport aux fenêtres et autres sources de lumière, afin de réduire au maximum les
reflets et l'éblouissement. Régler l'inclinaison du moniteur de sorte que l'éclairage du
plafond ne soit pas reflété sur l'écran.

• Si une lumière réfléchie rend la vision de l'écran difficile, utiliser un filtre anti-reflet.

• Nettoyer régulièrement le moniteur. Utiliser un chiffon sans peluches et non-abrasif et

une solution de nettoyage sans alcool, neutre, non-abrasive ou un pour vitres pour
éliminer au maximum la poussière.

• Régler les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

• Utiliser un support de document placé près de l'écran.

• Positionner ce que l'on regarde le plus souvent (l'écran ou les documents de référence)

directement devant soi pour réduire au maximum les mouvements de la tête lorsque
l'on dactylographie.

• Consulter régulièrement un ophtalmologiste.
Ergonomie

Pour des raisons ergonomiques, nous vous recommandons :

• de régler la luminosité de façon à faire desparaître la trame de fond.

• de ne pas régler le contröle de contraste au maximum.

• d’afficher les tailles et positions d’images présélectionnées.

• d’utiliser les préréglages d’origine (usine) pour la couleur les commandes droite/gauche.

• de travailler avec des signaux non etrelacés ayant des fréquences de balayage vertical
de 70 à 000 Hz.

• de ne pas traviller avec une image composée d’informations de couleur bleu primaire
sur fond noir. Cette combinaison de couleurs est difficile à déceler et fatigue la vue à
cause de son faible contraste.

Pour des informations plus détaillées sur l'établissement d'un environnement de travail
sain, écrire à American National Standard for Human Factors Engineering of Visual
Display Terminal Workstations - ANSI-HFS Standard No. 100-1988 - The Human Factors
Society, Inc. P.O. Box 1369, Santa Monica, California 90406.

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM43

43

Fiche techniques (AccuSync 500)

Tube cathodique

Entrée sync

Entrée vidéo
Plug&Play

Consommation

Résolutions

640 x 480 @ 60Hz
800 x 600 @ 55Hz
832 x 624 @ 55Hz
1024 x 768 @ 55Hz
1152 x 870 @ 55Hz
1280 x 1024 @ 55Hz

Dimensi
ons et poids
(avec socle)

Alimentation

Tension d’alimentation

Environnement

Socle inclinable pivotant
Câble de signal

Cordon d'alimentation

15 pouces (pour une zone visualisable de 14 pouces)
déflection à 90 °
pas de masque de 0,27 mm
revêtement AGAS

(

anti-éblouissement et anti-statique

)
Fréquence horiz. 30 - 71kHz (Automatique)
Fréquence vertic. 55 - 120Hz (Automatique)
Forme TTL séparé, Positif/Negatif
Entrée signal Connecteur D-Sub 15 broches
Forme

Séparée, analogique RGB, 0,7 Vp-p/75 ohm, Positif

DDC 2B
Normal

En veilleuse
Hors-tension

≤ 63W
≤ 15W
≤ 5W

à

120Hz

à

110Hz

à

106Hz

à

87Hz

à

77Hz

à

60Hz

Max VESA 1280 x 1024 à 60Hz
Recommend VESA 1024 x 768 à 85Hz

Largeur 360 mm / 14,2 inches
Hauteur 389,5 mm / 15,3 inches
Profondeur 392 mm / 15,4 inches

Poids net 12,4 kg / 27,3 lbs
CA 100-240 V~50/60 Hz
1,5A à 100-240V
Conditions de fonctionnement

Température 0˚C à 35 ˚C
Humidité 30 % à 80 % sans condensation

Conditions de stockage

Température -20˚C à 60 ˚C
Humidité 10 % à 90 % sans condensation

mobile

fixe

mobile

REMARQUE:

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM44

Les informations du présent document sont passibles de modification sans préavis.

44

Fiche techniques –suite (AccuSync 700)

Tube cathodique

Entrée sync

Entrée vidéo
Plug&Play

Consommation

Résolutions

640 x 480 @ 60Hz
800 x 600 @ 55Hz
832 x 624 @ 55Hz
1024 x 768 @ 55Hz
1152 x 870 @ 55Hz
1280 x 1024 @ 55Hz

Dimensi
ons et poids
(avec socle)

Alimentation

Tension d’alimentation

Environnement

Socle inclinable pivotant
Câble de signal
Cordon d'alimentation

17 pouces (pour une zone visualisable de 16 pouces)
déflection à 90 °
pas de masque de 0,27 mm
revêtement AGARAS

(

anti-éblouissement, anti-reflet et anti-statique

Fréquence horiz. 30 - 71kHz (Automatique)
Fréquence vertic. 55 - 120Hz (Automatique)
Forme TTL séparé, Positif/Negatif
Entrée signal Connecteur D-Sub 15 broches
Forme

Séparée, analogique RGB, 0,7 Vp-p/75 ohm, Positif

DDC 2B
Normal

En veilleuse
Hors-tension

≤ 73W
≤ 15W
≤ 5W

à

120Hz

à

110Hz

à

106Hz

à

87Hz

à

77Hz

à

60Hz

Max VESA 1280 x 1024 à 60Hz
Recommend VESA 1024 x 768 à 85Hz

Largeur 400 mm / 15,7 inches
Hauteur 395 mm / 15,6 inches
Profondeur 420 mm / 16,5 inches

Poids net 14,1 kg / 31,1 lbs
CA 100-240 V~ 50/60 Hz
2,0A à 100-240V
Conditions de fonctionnement

Température 0˚C à 35 ˚C
Humidité 30 % à 80 % sans condensation

Conditions de stockage

Température -20˚C à 60 ˚C
Humidité 10 % à 90 % sans condensation

mobile
fixe
mobile

)

REMARQUE:

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM45

Les informations du présent document sont passibles de modification sans préavis.

45

Fiche techniques –suite (AccuSync 700M)

Tube cathodique

Entrée sync

Entrée vidéo
Audio

Plug&Play
Consommation

Résolutions

640 x 480 @ 60Hz à 120Hz
800 x 600 @ 55Hz à 110Hz
832 x 624 @ 55Hz
1024 x 768 @ 55Hz
1152 x 870 @ 55Hz à 77Hz
1280 x 1024 @ 55Hz à 60Hz

Dimensi
ons et poids
(avec socle)

Alimentation

Tension d’alimentation

Environnement

Socle inclinable pivotant
Câble de signal
Cordon d'alimentation

17 pouces (pour une zone visualisable de 16 pouces)
déflection à 90 °
pas de masque de 0,27 mm
revêtement AGARAS
Fréquence horiz. 30 - 71kHz (Automatique)
Fréquence vertic. 55 - 120Hz (Automatique)
Forme TTL séparé, Positif/Negatif
Entrée signal Connecteur D-Sub 15 broches
Forme
Puissance audio RMS 1 W + 1 W (droit + gauche)
Sensibilité de l'entrée 0,7 Vrms

DDC 2B
Normal

En veilleuse
Hors-tension

Max VESA 1280 x 1024 à 60Hz
Recommend VESA 1024 x 768

Largeur 450 mm / 17,7 inches
Hauteur 392 mm / 15,4 inches
Profondeur 415 mm / 16,3 inches

Poids net 15,2 kg / 33,5 lbs
CA 100-240 V~ 50/60 Hz

2,0A à 100-240V

Conditions de fonctionnement

Température 0˚C à 35 ˚C
Humidité 30 % à 80 % sans condensation

Conditions de stockage

Température -20˚C à 60 ˚C
Humidité 10 % à 90 % sans condensation

mobile
fixe
Fixe ou mobile

(anti-éblouissement, anti-reflet et anti-statique)

Séparée, analogique RGB, 0,7 Vp-p/75 ohm, Positif

≤ 73W
≤ 15W
≤ 5W

à

106Hz

à

87Hz

à

85Hz

REMARQUE:

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM46

Les informations du présent document sont passibles de modification sans préavis.

46

Fiche techniques –suite (AccuSync 900)

Tube cathodique

Entrée sync

Entrée vidéo
Plug & Play

Consommation

Résolutions

Dimensi
ons et poids
(avec socle)

Alimentation

Tension d’alimentation

Environnement

Socle inclinable pivotant
Câble de signal
Cordon d'alimentation

REMARQUE:

Les informations du présent document sont passibles de modification sans préavis.

19 pouces (pour une zone visualisable de 18 pouces)
déflection à 90 °
pas de masque de 0,25 mm
revêtement ARAS

(anti-éblouissement et anti-statique)
Fréquence horiz. 30 - 98kHz (Automatique)
Fréquence vertic. 55 - 160Hz (Automatique)
Forme TTL séparé, Positif/Negatif
Entrée signal Connecteur D-Sub 15 broches
Forme

Séparée, analogique RGB, 0,7 Vp-p/75 ohm, Positif

DDC 2B
Normal

En veilleuse
Hors-tension

640 x 480 @ 60Hz à 160Hz
800 x 600 @ 55Hz à 153Hz
832 x 624 @ 55Hz
1024 x 768 @ 55Hz
1152 x 870 @ 55Hz à 105Hz
1280 x 1024 @ 55Hz
1600 x 1200 @ 55Hz à 75Hz

≤ 83W
≤ 8W
≤ 5W

à

144Hz

à

120Hz

à

89Hz

Max VESA 1280 x 1024 à 75Hz
Recommend VESA 1024 x 768 à 85Hz

Largeur 400 mm / 15,7 inches
Hauteur 395 mm / 15,6 inches
Profondeur 420 mm / 16,5 inches

Poids net 14,1 kg / 31,08 lbs
CA 100-240 V~ 50/60 Hz
2,0A à 100-240V
Conditions de fonctionnement

Température 0˚C à 35 ˚C
Humidité 30 % à 80 % sans condensation

Conditions de stockage

Température -20˚C à 60 ˚C
Humidité 10 % à 90 % sans condensation

mobile
fixe
mobile

47

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM47

Fonctions

Surface d'écran OptiClear® : Réduit la réflexion et l'éblouissement et augmente le
contraste sans sacrifier le niveau de netteté, la clarté ni la luminosité. Doté de la
technologie TRC d'écran plat carré, un écran à haut contraste avec une taille procure des
textes et des graphiques clairs et détaillés.

Masque perforé d'invar : Des trous dans la fine feuille de métal derrière le verre de la
surface TRC correspondent aux points phosphorescents sur la surface intérieure du plateau
du TRC, permettant au bon faisceau électronique (rouge, vert, bleu) d'atteindre la bonne
substance fluorescente de couleur pour une netteté, une luminosité et des couleurs
meilleures.

Mise au point à double faisceau dynamique : Permet des réglages précis et continus des
faisceaux électroniques et une qualité d'image optimale, jusqu'à l'extrémité des bords de
l'écran.

Système de commande AccuColor

couleurs sur l'affichage en fonction de ses préférences de couleurs personnelles.
L’affichage des paramètres à l'écran (OSD) : Permet de régler facilement et rapidement

tous les éléments de l'image de l'écran via les menus à l'écran simples à utiliser.

®

Fonctions ErgoDesign

: Améliore l'ergonomie humaine pour améliorer l'environnement

de travail, protéger la santé de l'utilisateur et épargner de l'argent. On peut citer comme
exemple les commandes OSD pour un réglage rapide et aisé de l'image, une base
d'inclinaison/de rotation pour un angle de vision préféré et la conformité aux directives
MPRII concernant les réductions d'émissions.

Plug and Play: La solution Microsoft
facilite la configuration et l'installation en permettant au moniteur d'envoyer ses capacités
(telles que le format et les résolutions d'écran acceptés) directement à l'ordinateur,
optimisant ainsi automatiquement les performances d'affichage.

®

Système IPM

(Intelligent Power Manager/Gestionnaire d'énergie intelligent) : Procure

des méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un
niveau de consommation d'énergie plus faible lorsqu'il est allumé mais non utilisé,
épargnant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts
de conditionnement d'air du lieu de travail.

Technologie Reduced Magnetic Field

émissions de champs magnétiques et électriques alternatifs et l'électricité statique, dans un
but d'intérêt ergonomique concernant les risques potentiels provenant d'une utilisation
prolongée d'un moniteur d'ordinateur.

Technologie à fréquence multiple : Règle automatiquement le moniteur à la fréquence de
la carte vidéo, affichant ainsi la résolution requise.

®

Capacité FullScan

(balayage complet) : Permet d'utiliser la totalité de la surface d'écran

dans la plupart des résolutions, augmentant ainsi de façon significative la taille de
l'image.

®

: Permet de commuter entre deux réglages de

®

avec le système d’exploitation Windows®95/98

®

(Champs magnétiques réduits) : Réduit les

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM48

48

Dépannage

Pas d'image

• La carte vidéo doit être complètement introduite dans sa fente.

• La touche d'alimentation et le commutateur d'alimentation de l'ordinateur
doivent être en position ON (Marche).

• Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur.

• Vérifier si le connecteur n'est pas plié ou si les broches ne sont pas
renfoncées.

L'image défile ou est instable

• Le câble de signal doit être bien fixé à l'ordinateur.

• Contrôler la répartition des broches et la synchronisation de signal du
moniteur et la carte vidéo en respectant les synchronisations et la répartition
des broches recommandées.

• Si l'adaptateur de câble Macintosh est utilisé, vérifier la connexion au
préalable ou s'assurer si la carte vidéo est compatible Macintosh et si la
carte est bien mise en place dans l'ordinateur.

La LED sur le moniteur n'est pas éclairée

ou jaune, n'est visible)

• Le commutateur d'alimentation doit être en position ON et le cordon
d'alimentation doit être connecté.

L'image est floue ou les couleurs semblent brouillées

• Régler les commandes de luminosité et de contraste.

• Accéder à la commande Degauss via les commandes OSD. Activer la
commande Degauss.
ATENTION : Un intervalle d’au moins 20 minutes doit s'écouler avant que la

commande Degauss ne soit utilisée une seconde fois lorsqu'il
n'y a pas de commutation entre les modes.

L'image danse ou une trame onduleuse est présente sur l'image

• Éloigner du moniteur les appareils électriques qui peuvent occasionner des
interférences électriques.

• Voir à l'intérieur de la couverture du mode d'emploi pour les informations
FCC.

Les bords de l'image affichée ne sont pas carrés

• Utiliser les commandes de géométrie OSD pour redresser les bords.

• Si possible, orienter l'avant du moniteur vers l'est.

L'image affichée n'est pas centrée, est trop petite ou trop large

• Utiliser les commandes de format OSD et de positionnement pour ajuster
l'image.

Pas de son

• Vérifiez si le câble des haut-parleurs est bien branché.

• Vérifiez si “sourdine” est activé.

• Vérifiez si le volume dans OSD est réglé au minimum.

(AccuSync 700M)

49

(aucune couleur, verte, orange

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM49

Références

Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi

Service à la clientèle et assistance technique:

Télécopieur: [phone]

Pièces et accessoires/adaptateur
de câble Macintosh: (888) NEC-MITS [888-632-6487]

Politiques et processus du service
à la clientèle: http://www.necmitsubishi.com/

Base de connaissance de l’assistance
technique en lign: http://www.necmitsubishi.com/css/

Adresse électronique du service à la
clientèle et de l’assistance technique: http://www.necmitsubishi.com/css/

Ventes et information produit

Ligne d’information sur les ventes: (888) NEC-MITS [888-632-6487]
Clientèle canadienne: [phone], Ext#: 4037
Ventes au gouvernement: [phone]
Adresse électronique du service

des ventes au gouvernement: [e-mail]

[phone]

css/ServicePolicies/ServicePolicies.htm

knowledgebase.cfm

techform.htm

Courrier électronique

World Wide Web: http://www.necmitsubishi.com
Produit enregistré: http://www.necmitsubishi.com/

productregistration

Opérations Européennes: http://www.nec-mitsubishi.com

Fichier INF Windows® 95/98/Me/2000/XP:

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM50

http://

www.necmitsubishi.com et select

“Downloads and Drivers ”

50

Garantie limitée

NEC-Mitsubishi Electronics Display of America, Inc. (ci-après «NMD-A») garantit que ce
produit est exempt de vice de fabrication et de main-d’oeuvre et, selon les conditions énoncées
ci-dessous, accepte de réparer ou remplacer, à sa discrétion, toute pièce de l’appareil concerné
qui s’avérerait défectueuse et ce, pendant une période de trois (3) ans à partir de la date d’achat
initial. Les pièces de rechange sont garanties pendant quatre-vingt dix (90) jours. Les pièces
de rechange ou unités peuvent être neuves ou reconditionnées et seront conformes aux
spécifications des pièces et des unités d’origine. Cette garantie vous accorde des droits légaux
spécifiques auxquels peuvent s’ajouter d’autres droits pouvant varier d’une juridiction à l’autre.
Cette garantie est limitée à l’acheteur d’origine du produit et n’est pas transférable. Cette
garantie couvre uniquement les composants fournis par NMD-A. Une réparation requise à la
suite de l’utilisation des pièces provenant d’un tiers n’est pas couverte par cette garantie. Pour
être couvert par cette garantie, le produit doit avoir été acheté aux États-Unis ou au Canada
par l’acheteur d’origine. Cette garantie couvre uniquement la distribution du produit aux États­Unis ou au Canada par NMD-A. Aucune garantie n’est offerte à l’extérieur des États-Unis et
du Canada. La preuve d’achat sera exigée par NMD-A pour prouver la date d’achat. Une telle
preuve d’achat doit être une facture de vente d’origine ou un reçu reprenant le nom et l’adresse
du vendeur, de l’acheteur et le numéro de série du produit.

Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé
ou le déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par
NMD-A, soit dans l’emballage d’origine, soit dans un emballage similaire procurant un
niveau équivalent de protection. Avant de retourner tout produit à NMD-A, vous devez
d’abord obtenir une autorisation de retour de marchandise en composant le 1-800-632-

4662. Le produit ne pourra avoir été enlevé ou modifié, réparé ou entretenu au préalable par
personne d’autre que du personnel technique autorisé par NMD-A, et le numéro de série du
produit ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne
pourra pas avoir été soumis à l’affichage d’une image fixe pendant de longues périodes de
temps résultant en une persistance de l’image, un accident, une utilisation incorrecte ou
abusive ou une utilisation contraire aux directives contenues dans le guide de l’utilisateur. Une
seule de ces conditions annulera la garantie.

NMD-A NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS,
ACCIDENTELS, SECONDAIRES OU D’AUTRES TYPES DE DOMMAGES RÉSULTANT DE
L’UTILISATION D’UN PRODUIT QUI N’ENTRENT PAS SOUS LA RESPONSABILITÉ DÉCRITE
CI-DESSUS. CES GARANTIES REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE OU
IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ
MARCHANDE OU D’APTITUDE À UNE FIN PARTICULIÈRE. CERTAINES JURIDICTIONS NE
PERMETTANT PAS L’EXCLUSION DE GARANTIES IMPLICITES OU LA LIMITATION OU
L’EXCLUSION DE RESPONSABILITÉ POUR DOMMAGES ACCIDENTELS OU SECONDAIRES,
LES EXCLUSIONS OU LIMITATIONS CI-DESSUS POURRAIENT NE PAS S’APPLIQUER DANS
VOTRE CAS.

Ce produit est garanti selon les termes de cette garantie limitée. Les consommateurs doivent
savoir que les performances du produit peuvent varier selon la configuration du système, le
logiciel, l’application, les données du client et la manière dont le produit est utilisé par
l’opérateur, ainsi que d’autres facteurs. Bien que les produits NMD-A soient considérés
compatibles avec de nombreux systèmes, la mise en oeuvre fonctionnelle du produit peut
varier d’un client à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une
application spécifique doit être déterminée par le consommateur et n’est pas garantie par
NMD-A.

Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics
Display le plus proche, appeler NEC-Mitsubishi Electronics Display au 1-800-632-4662.

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM51

51

Déclaration du fabricant

Nous certifions par la présente

que les moniteurs

AccuSync 500 (AS500), AccuSync 700

(AS700), ou AccuSync 700M (AS700M)

conformes à la directive 73/23/EEC du

Counseil:

– EN 60950

la directive

89/336/EEC du Counseil:
– EN 55022
– EN 61000-3-2
– EN 61000-3-3
– EN 55024

et porte le sigle

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Tokyo 108-0023, Japan

Minato-Ku

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM52

52

Série AccuSyncMC NEC

Avis de propriété exclusive et de dégagement de responsabilité

Les informations contenues dans ce document, y compris tous les designs et matériel s'y rapportant, sont la propriété de
NEC-Mitsubishi Electronics Display of America et/ou ses concédants. NEC-Mitsubishi Electronics Display of America se
réserve les droits de fabrication brevetée, les droits d’auteurs et autres propriétés exclusives à ce document, y compris
tous les droits de design, de fabrication, de reproduction, d'utilisation et de vente y afférent, à condition que ces droits
n'ont pas été directement délivrés à d'autres.

Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis
conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les
performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client
et la manière dont le produit est utilisé. Étant donné que la mise en oeuvre fonctionnelle du produit peut varier d’un client
à l’autre, l'adéquation et l'application de configurations spécifiques du produit peuvent être déterminées par le client
et ne sont pas garanties par NEC-Mitsubishi Electronics Display of America.

Afin de permettre l'amélioration du design et des caractéristiques techniques, les informations contenues dans ce
document sont sujettes à modifications sans préavis. La reproduction totale ou partielle de ce document sans l'accord
préalable de NEC-Mitsubishi Electronics Display of America est interdite.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à l'article 15 du règlement de la FCC. L'utilisation est soumise à deux conditions. (1) Cet
appareil ne peut pas occasionner d'interférences nuisibles, et (2) cet appareil doit accepter toutes interférences reçues,
y compris les interférences qui peuvent occasionner un mauvais fonctionnement.

Partie responsable américaine : NEC-Mitsubishi Electronics Display of America, Inc.
Adresse : 1250 N. Arlington Heights Road, Suite 500

o

N

tél. : [phone]

Itasca, Illinois 60143-1248

Type de produit : Moniteur d'ordinateur
Classification de l'appareil : Périphérique classe B

Model:

AccuSync 500 (AS500), AccuSync 700 (AS700),
AccuSync 700M (AS700M), AccuSync 900 (AS900)

Nous déclarons par la présente que l'appareil mentionné ci-dessus est

conforme aux normes techniques spécifiées dans le règlement de la FCC.

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. E NERGY S TAR est une marque
déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs
propriétaires respectifs.

En tant que partenaire ENERGY S TAR®, NEC-Mitsubishi Electronics Display of America, Inc. a veillé à ce que ce produit respecte les normes

ENERGY S TAR en matière de rendement énergétique. Le logo ENERGY S TAR ne représente aucun aval par l’EPA de quelque produit ou service

que ce soit.

53

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM53

NEC AccuSync™ Series

The information disclosed in this document, including all designs and related materials, is the valuable property of
NEC-Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and
other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto,
except to the extent said rights are expressly granted to others.

The NEC-Mitsubishi Electronics Display of America product(s) discussed in this document are warranted in accordance
with the terms of the Limited Warranty Statement accompanying each product. However, actual performance of each
such product is dependent upon factors such as system configuration, customer data and operator control. Since
implementation by customers of each product may vary, the suitability of specific product configurations and applications
must be determined by the customer and is not warranted by NEC-Mitsubishi Electronics Display of America.

To allow for design and specification improvements, the information in this document is subject to change at any time
without notice. Reproduction of this document or portions thereof without prior approval of NEC-Mitsubishi Electronics
Display of America is prohibited.

DECLARATION OF CONFORMITY

This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions. (1) This device may
not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation.

U.S. Responsible Party: NEC-Mitsubishi Electronics Display of America, Inc.

PROPRIETARY NOTICE AND LIABILITY DISCLAIMER

Address: 1250 N. Arlington Heights Road, Suite 500

Tel. No.: [phone]

Type of Product: Computer Monitor
Equipment Classification: Class B Peripheral

Models:

We hereby declare that the equipment specified above

conforms to the technical standards as specified in the FCC Rules.

Itasca, Illinois 60143-1248

AccuSync 500 (AS500), AccuSync 700 (AS700),
AccuSync 700M (AS700M), AccuSync 900 (AS900)

Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation. ENERGY S TAR is a U.S.
registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.

As an ENERGY S TAR® Partner, NEC-Mitsubishi Electronics Display of America, Inc. has determined that this product meets the ENERGY S TAR
guidelines for energy efficiency. The ENERGY STAR emblem does not represent EPA endorsement of any product or service.

AS500700700M900FINAL2.p65 10/24/03, 10:14 AM54

54
