VHF 7110

D u a l S t a t i o n R a d i o

www.navman.com

Quick Start-gids

en Installatie-aanvulling

VHF 7110 Quick Start-gids

Het is uitsluitend uw verantwoordelijkheid het instrument te installeren en gebruiken op een manier die geen ongelukken, persoonlijk letsel of schade aan eigendommen veroorzaakt.

Navman New Zealand vrijwaart zich van alle aansprakelijkheid voor enig gebruik van dit product op een manier die ongelukken of schade kan veroorzaken of in strijd is met de wet.

Heersende taal: Deze verklaring, instructiehandleidingen, gebruikersgidsen en andere informatie m.b.t. het product (Documentatie) kunnen worden vertaald naar, of zijn vertaald uit een andere taal (Vertaling). In het geval dat er strijdigheden zijn tussen enige Vertaling van de Documentatie dan is de Engelstalige versie van de Documentatie de officiële versie van de Documentatie.

Deze handleiding vertegenwoordigt de Navman VHF 7110 ten tijde van het drukken ervan. Navman New Zealand behoudt zich het recht voor wijzigingen door te voeren aan specificaties, zonder mededeling hierover te doen.

Controleer uw model. Er zijn lichte variaties in de toetsen en sommige opties zijn niet op ieder model beschikbaar.

Deze handleiding is bedoelt voor de volgende modellen:

• VHF 7110US

• VHF 7110EU

Deze Quick Start-gids en Installatie-aanvulling voor de VHF 7110 dient te worden gebruikt naast de Navman VHF 7100 Eigenaarshandleiding.

Voor meer informatie over deze en andere opties, inclusief radio setup en DCS-opties, foutopsporing en kanaaldiagrammen, zie de eigenaarshandleiding van Navman VHF 7100.

VHF 7110 Quick Start-gids

NAVMAN

Volume en Power

Basiseenheid

• Draai de VOL-knop met de klok mee om in te schakelen.

• Draai verder totdat een geschikt volume is bereikt op de basisspeaker.

Notitie: Deze schakelaar beheert de voeding naar de basiseenheid en de handset voor het tweede station.

Handset

U kunt het volume op uw handset aanpassen met de VOL en toetsen rechts op de handset. Houd VOL ingedrukt of

om snel het volume te verhogen of te verlagen of druk kort in om door de acht (8) verschillende volumeniveaus te lopen. Hiermee wordt het volume op de basisspeaker niet gewijzigd.

Ruisonderdrukker

Basiseenheid

• Draai de SQL-knop geheel linksom,

zodat u willekeurig geluid hoort.

• Draai dan de SQL-knop langzaam

rechtsom tot het willekeurige geluid verdwijnt.

• Draai nog een kwartslag rechtsom voor

de beste ontvangst in normale open zee omstandigheden op open zee.

In gebieden met hard geluid (bijv. bij grote steden) kan de ontvangst verbeteren als de gevoeligheid wordt gereduceerd. Probeer de SQL langzaam met de klok mee te draaien of gebruik de LOCAL-instelling (zie de eigenaarshandleiding).

Handset

U kunt de ruisonderdrukker ook aanpassen met de

toetsen op

de handset. Druk op

om door de acht (8) verschillende ruisonderdrukkerinstellingen te lopen of houd ingedrukt om snel de ruisonderdrukker te wijzigen. De ruisonderdrukker-instelling op de basiseenheid zal tijdelijk veranderen om zich aan te passen.

Wanneer u de handset weer op ON hook zet, zal de ruisonderdrukker-instelling van de basiseenheid weer prioriteit hebben.

VHF 7110 Quick Start-gids

NAVMAN

Selecteer de Radio Setup OF DSC Call Menu

Basiseenheid, Microfoon en

Handset

• Druk op

CALL

op de basiseenheid of handset om het DSC Call Menu te bekijken.

• Houd ingedrukt

CALL

op de basiseenheid of handset om het Radio Setup Menu te bekijken.

CALL

Schermverlichtingsniveau instellen

Basiseenheid en microfoon

• Houd ingedrukt

CALL

• Gebruik CH

of CH om door de

menulijst te scrollen naar BACKLIGHT.

• Druk op

ENT

• Toets CH

of CH om het gewenste schermverlichtingsniveau te selecteren. Er zijn acht (8) niveaus.

• Druk op

ENT

om de instelling op te

slaan.

CALL

MENU SELECT BUDDY LIST LOCAL/DIST

> BACKLIGHT

Handset

• Houd ingedrukt

CALL

• Druk op

of om door de

menulijst te scrollen naar BACKLIGHT.

• Druk op

ENT

• Druk op

of om het gewenste schermverlichtingsniveau te selecteren. Er zijn acht (8) niveaus.

• Druk op

ENT

om de instelling op te

slaan.

CALL

MENU SELECT BUDDY LIST LOCAL/DIST

> BACKLIGHT

VHF 7110 Quick Start-gids

NAVMAN

Contrastniveaus instellen

Basiseenheid en microfoon

• Houd ingedrukt

CALL

• Gebruik CH

of CH om door de

menulijst te scrollen naar CONTRAST.

• Druk op

ENT

• Toets CH

of CH om het gewenste schermverlichtingsniveau te selecteren. Er zijn acht (8) niveaus.

• Druk op

ENT

om de instelling op te

slaan.

CALL

MENU SELECT LOCAL/DIST BACKLIGHT

> CONTRAST

Handset

• Houd ingedrukt

CALL

• Gebruik

om door de menulijst

te scrollen naar CONTRAST.

• Druk op

ENT

• Druk op

of om het gewenste contrastniveau te selecteren. Er zijn acht (8) niveaus.

• Druk op

ENT

om de instelling op te

slaan.

CALL

MENU SELECT LOCAL/DIST BACKLIGHT

> CONTRAST

Menugegevens invoeren fouten corrigeren

Basiseenheid en microfoon

• Slechts vier (4) menu-items kunnen tegelijkertijd worden weergegeven op het LCD-scherm. Toets CH of CH om door het menu te scrollen.

• Druk op

ESC

om naar het vorige menuscherm terug

te gaan zonder wijzigingen op te slaan OF druk op

ENT

om wijzigingen te bevestigen.

• Toets CH

of CH om door het alfabet en cijfers te lopen. Houd ingedrukt om snel naar het gewenste item te scrollen.

• Om fouten te corrigeren, toets CH

selecteer dan het

< back-up teken op het display. Druk vervolgens op

ENT

om een back-up te maken van een spatie per keer.

Handset

• Slechts vier items kunnen tegelijkertijd worden weergegeven op het LCD-scherm. Druk op of om door het menu te scrollen.

• Druk op

ESC

om naar het vorige menuscherm terug

te gaan zonder wijzigingen op te slaan OF druk op

ENT

om wijzigingen te bevestigen.

• Druk op

of om door het alfabet en cijfers te lopen.

Houd ingedrukt om snel naar het gewenste item te scrollen.

• Om fouten te corrigeren, toets

selecteer dan het <

back-up-teken op het display. Druk vervolgens op

ENT

om een back-up te maken van een spatie per keer.

VHF 7110 Quick Start-gids

NAVMAN

Hoe werken de microfoon van de basiseenheid en de handset van het tweede station samen

Basiseenheid, Microfoon

en Handset

• Geen van de items werkt als beide ON hook staan, maar u kunt audio horen uit de speaker van de handset en het handsetvolume bijstellen.

• Om een item te gebruiken wanneer deze OFF hook is, moet de andere ON hook zijn.

• Als beide items OFF hook zijn, werkt alleen de microfoon van de basiseenheid.

• ALLEEN in de INTERCOM-modus werken beide items OFF hook.

Hoog en laag vermogen

Basiseenheid, Microfoon

en Handset

• Op de VHF 7110 US, druk op

H/L

op de handset, of

H/L

op de microfoon om te schakelen tussen HI (Hoog) en LO (Laag) (25W of 1W) transmissievermogen voor de gehele kanaalbank. Een piep gaat af en de selectie wordt weergegeven op het LCD-scherm.

• Op de VHF 7110 EU, druk op

H/L

• Als HI-vermogen niet gebruikt kan worden bij een bepaald kanaal, gaat het waarschuwingssignaal automatisch over op LO-vermogen. Als u drukt op

H/L

, gaat er

een waarschuwingspiep af.

H/L

VHF 7110

H/L

VHF 7110

Voorkeurskanaal

Basiseenheid, Microfoon

en Handset

• Kanaal 16 en HI-vermogen worden bij het opstarten automatisch geselecteerd.

• Op de VHF 7110 US, kan het voorkeurskanaal worden ingesteld

op Kanaal 09. Houd ingedrukt

16/9

op de handset of op de basiseenheid totdat Kanaal 09 op het LCD-scherm verschijnt.

• Als u op eenwerkkanaal bent en het voorkeurskanaal op verkeer wilt controleren, druk dan eenvoudigweg op

16/9

op de handset of op de basiseenheid. Druk nogmaals in om uw voorkeurskanaal weer op te roepen.

16/9

VHF 7110

VHF 7110 Quick Start-gids

NAVMAN

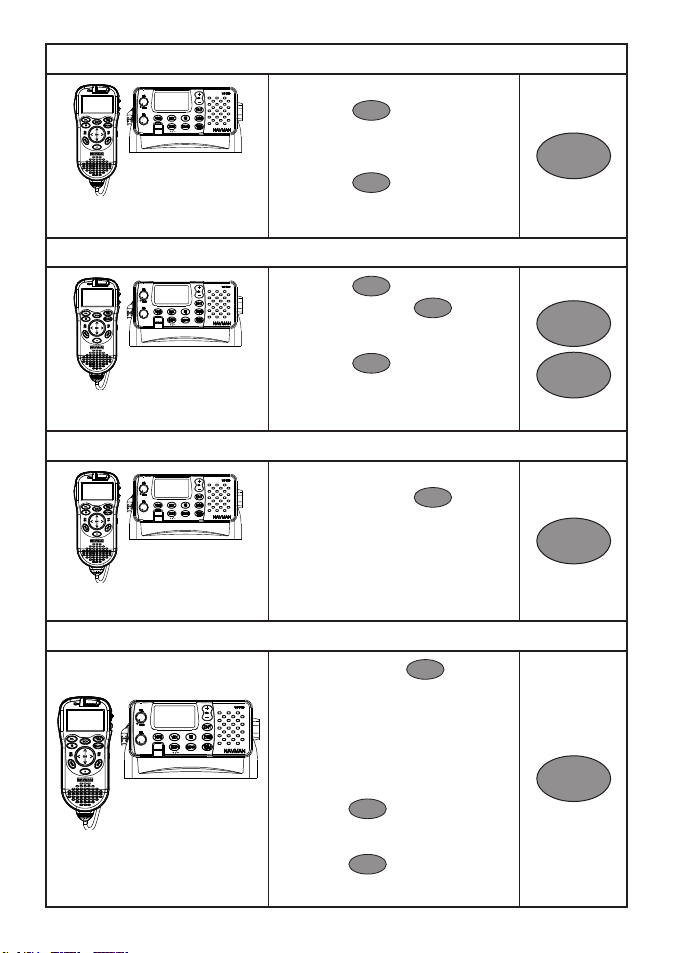

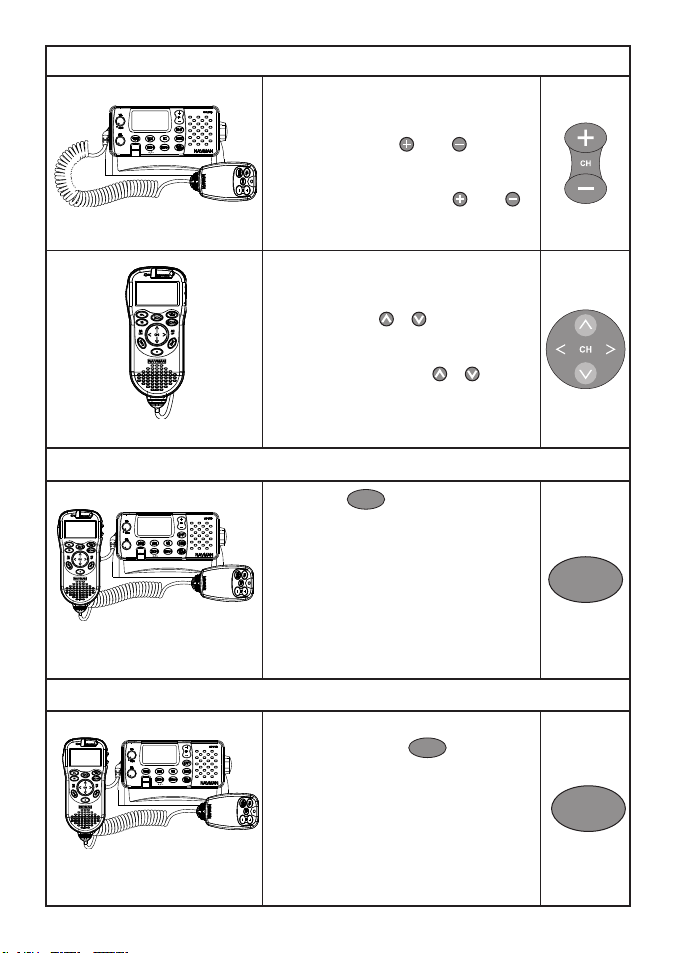

Kanaal selecteren

Basiseenheid en microfoon

• Het kanaal wordt in grote cijfers op het LCD-scherm weergegeven.

• Om één voor één door de kanalen te lopen druk op CH of CH om elk kanaal weer te geven.

• Om snel van kanaal te veranderen moet u ingedrukt houden op CH

of CH

om door de kanalen te scrollen.

Handset

• Het kanaal wordt in grote cijfers op het LCD-scherm weergegeven.

• Om één voor één door de kanalen te lopen druk op

om elk kanaal

weer te geven.

• Om snel van kanaal te veranderen moet u ingedrukt houden op of op de handset om door de kanalen te scrollen.

Een Voorkeurskanaal selecteren

Basiseenheid, Microfoon

en Handset

• Druk op

3CH

om door elk van de drie voorkeurskanalen te schakelen, totdat het gewenste kanaal wordt getoond.

3CH

Drie Voorkeurskanalen opslaan

Basiseenheid, Microfoon

en Handset

• Selecteer het kanaal.

• Houd ingedrukt op

3CH

om dit kanaal als uw eerste voorkeurskanaal op te slaan, CH1.

• Herhaal om uw tweede voorkeurskanaal op te slaan als CH2.

• Herhaal om uw derde voorkeurskanaal op te slaan als CH3.

3CH

VHF 7110 Quick Start-gids

NAVMAN

Scannen/Stop Scannen van een Voorkeurskanaal

Basiseenheid, Microfoon en

Handset

• Het voorkeurskanaal selecteren.

• Druk op

SCAN

om het voorkeurskanaal en het prioriteitskanaal te scannen in DUAL- of TRI-watch-modus.

• Druk op

SCAN

opnieuw om te stoppen.

SCAN

Alle 3 de voorkeurskanalen scannen

Basiseenheid, Microfoon en

Handset

• Druk op

3CH

• Houd ingedrukt op

SCAN

om alle drie de voorkeurskanalen en het prioriteitskanaal te scannen.

• Druk op

SCAN

opnieuw om te

stoppen.

3CH

SCAN

Een voorkeurskanaal verwijderen

Basiseenheid, Microfoon en

Handset

• Selecteer het voorkeurskanaal.

• Houd ingedrukt op

3CH

totdat de instelling (CH1, CH2 of CH3) van het LCD-scherm verdwijnt.

3CH

ALL SCAN-modus selecteren

Basiseenheid, Microfoon en

Handset

• Houd ingedrukt op

SCAN

om alle kanalen te scannen (en het voorkeurskanaal iedere 1,8 seconden). NOTITIE: In sommige landen in Europa kunnen de scanfuncties gelimiteerd of geblokkeerd zijn.

Wanneer een signaal ontvangen

wordt, stop het scannen bij dat kanaal. Druk op

ENT

om een altijd druk kanaal over te slaan en het scannen te hervatten.

• Druk op

SCAN

om bij het huidige kanaal te stoppen.

SCAN

VHF 7110 Quick Start-gids

NAVMAN

De intercom gebruiken

Basiseenheid, Microfoon

en Handset

• Op de VHF 7110 US, houd ingedrukt

H/L

om in de INTERCOM-modus te komen. Hiermee wordt de radioontvanger uitgeschakeld, behalve voor inkomende DSC-oproepen. De intercom roept de andere handset op.

Op de VHF 7110 EU, druk op

• Druk PTT wanneer daarom gevraagd wordt.

• Druk op

ESC

om uit de INTERCOM-modus te gaan, of plaats de handset terug ON hook.

H/L

VHF 7110 US

H/L

VHF 7110 EU

Selecteer de Kanaalbank (alleen 7110 US)

Basiseenheid, Microfoon en

Handset

1. Houd ingedrukt op

CALL

op de basiseenheid of handset om het Radio Setup Menu te bekijken.

2. Druk op

ENT

om UIC te

selecteren.

3. Scroll naar de kanaalbank die u wilt (VS, Internationaal, of Canadees) en toets dan

ENT

om deze te

selecteren.

CALL

RADIO SETUP

> UIC

RING VOLUME INT SPEAKER

UIC

> USA

INT’L CANADA

VHF 7110 Quick Start-gids

NAVMAN

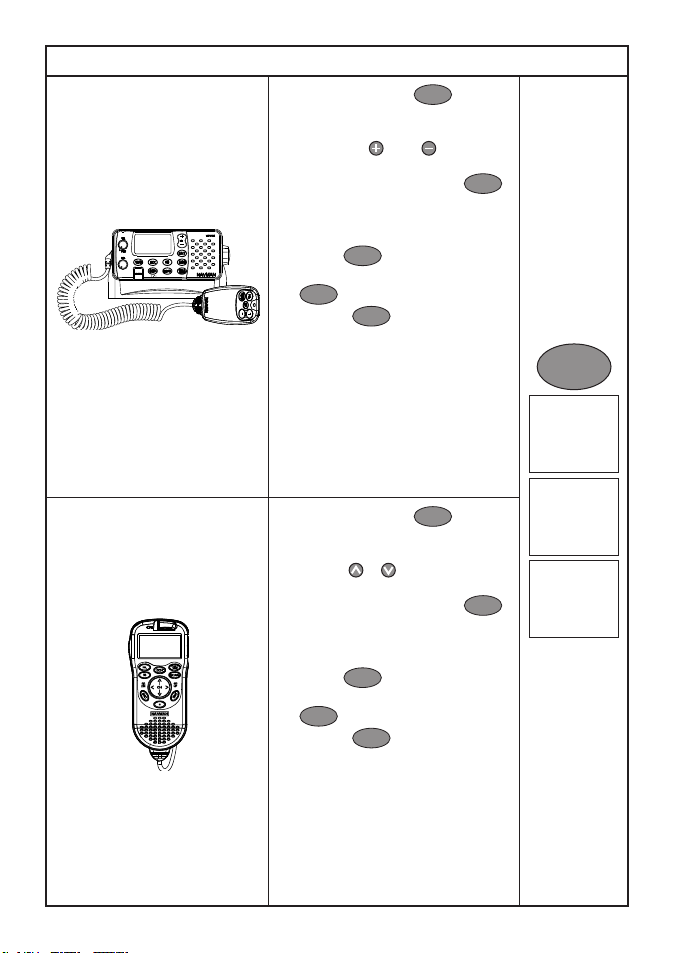

Een individuele oproep doen

Basiseenheid en microfoon

• Houd ingedrukt op

CALL

totdat het menu op het LCD-scherm verschijnt.

• Gebruik CH

of CH

om door de menulijst te scrollen naar INDIVIDUAL en druk dan op

ENT

om uw buddylijs weer te geven.

• Scroll door de buddylijst naar de buddy die u wilt oproepen en druk dan op

ENT

• Selecteer het werkkanaal en druk op

ENT

• Druk op

ENT

opnieuw om de oproep te verzenden. De oproep zal bevestigd worden wanneer deze ontvangen en het werkkanaal wordt automatisch geselecteerd.

• Druk op PTT om te spreken en laat PTT los om een antwoord te ontvangen.

CALL

DSC CALL

> INDIVIDUAL

LAST CALL GROUP

INDIVIDUAL M

ANUAL NEW

BUDDY 1

> BUDDY 2

BUDDY 2 INDIVIDUAL ROUTINE

> SET CHANNEL

Handset

• Houd ingedrukt op

CALL

totdat het menu op het LCD-scherm verschijnt.

• Gebruik

om door de menulijst te scrollen naar INDIVIDUAL en druk dan op

ENT

om uw buddylijs weer te geven.

• Scroll door de buddylijst naar de buddy die u wilt oproepen en druk dan op

ENT

• Selecteer het werkkanaal en druk op

ENT

• Druk op

ENT

opnieuw om de oproep te verzenden. De oproep zal bevestigd worden wanneer deze ontvangen en het werkkanaal wordt automatisch geselecteerd.

• Druk op PTT om te spreken en laat PTT los om een antwoord te ontvangen.

VHF 7110 Quick Start-gids

NAVMAN

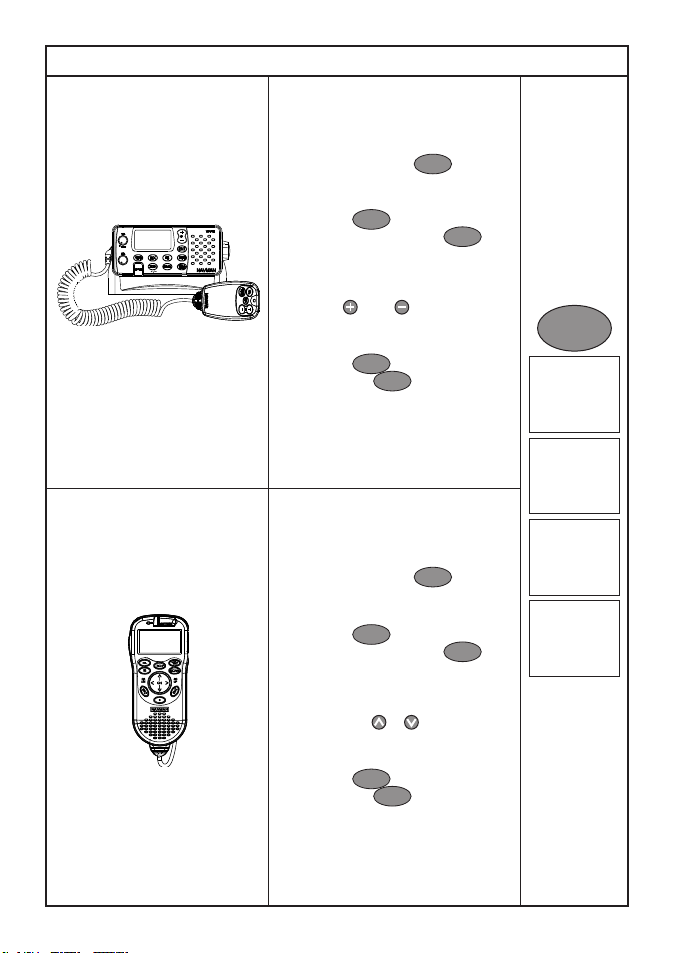

Een buddylijst opstellen

Basiseenheid en microfoon

Gebruik deze om een maximum van 20 favoriete namen en hun bijbehorende MMSID’s voor DSC-oproepen op alfanumerieke wijze op te slaan.

• Houd ingedrukt op

CALL

totdat het menu op het LCD-scherm verschijnt.

• Druk op

ENT

om de buddylijst

te tonen en druk dan op

ENT

opnieuw.

• Voer de buddynaam in (maximaal 12 tekens) en de MMSID met gebruik van CH

of CH

(NOTITIE: Houd de toetsen ingedrukt om snel door de reeksen te scrollen.)

• Druk op

ENT

als u klaar bent en

druk dan op

ENT

opnieuw om de nieuwe buddynaam op te slaan. De nieuwe buddynaam verschijnt meteen in uw buddylijst.

• Herhaal de procedure om nog een buddynaam op te slaan.

CALL

MENU SELECT

> BUDDY LIST

LOCAL/DIST BACKLIGHT

BUDDY LIST

> MANUAL NEW

ENTER NAME

------------------ > ENTER MMSID

------------------

NAME

123456789 > STORE? CANCEL

Basiseenheid en microfoon

Gebruik deze om een maximum van 20 favoriete namen en hun bijbehorende MMSID’s voor DSC-oproepen op alfanumerieke wijze op te slaan.

• Houd ingedrukt op

CALL

totdat het menu op het LCD-scherm verschijnt.

• Druk op

ENT

om de buddylijst

te tonen en druk dan op

ENT

opnieuw.

• Voer de buddynaam in (maximaal 12 tekens) en de MMSID met gebruik van of (NOTITIE: Houd de toetsen ingedrukt om snel door de reeksen te scrollen.)

• Druk op

ENT

als u klaar bent en

druk dan op

ENT

opnieuw om de nieuwe buddynaam op te slaan. De nieuwe buddynaam verschijnt meteen in uw buddylijst.

• Herhaal de procedure om nog een buddynaam op te slaan.

VHF 7110 Quick Start-gids

NAVMAN

Een DSC-noodoproep doen

Basiseenheid, Microfoon en

Handset

• Open het rode DISTRESS(ALARM)kapje.

Als er tijd is om de aard van het

alarm aan te geven, druk dan de DISTRESS-toets in en laat los, om de categorieën te tonen. Scroll naar de juiste categorie.

• Houd de DISTRESS-toets ongeveer 3 seconden ingedrukt. Het LCD-scherm begint de flitsen en te piepen en waarschuwt dat een noodoproep op het punt staat te worden verzonden, tenzij deze wordt geannuleerd.

Om te annuleren, druk op

ESC

Anders wordt de oproep

verzonden en dan automatisch herhaald totdat een bevestiging wordt ontvangen of de oproep wordt geannuleerd.

UNDEFINED FIRE FLOODING CO

LLISION GROUNDING LISTING SINKING ADRIFT ABANDONING PIRACY OVERBOARD

DISTRESS AUTO TX W

AITING ACK

> CANCEL

Een noodoproep ontvangen van een ander schip

Basiseenheid, Microfoon

en Handset

Het Distress-Alarmsignaal gaat af en de VHF 7110 stemt automatisch af op CH16.

• Druk op een willekeurige toets om het alarm te stoppen.

•

Maak contact via stemgeluid op CH16 en verleen assistentie indien nodig.

Informatie over positie en tijd en de MMSID van het schip worden op het LCD-scherm weergegeven en de gegevens worden opgenomen in het DISTRESS CALL LOG (Logboek voor noodoproepen).

DISTRESS ID123456789 PIRACY 12:45PM LOC

Een noodoproep ontvangen van een ander schip

Een alarm gaat af. Houd een luisterwacht op CH16 en blijf paraat om assistentie te verlenen.

Een Noodoproep-bevestiging ontvangen van een kuststation

Een alarm gaat af. Houd een luisterwacht op CH16 en blijf paraat om assistentie te verlenen.

Voor meer informatie over deze en andere opties, inclusief radio setup en DCSopties, foutopsporing en kanaaldiagrammen, zie de eigenaarshandleiding van Navman VHF 7100.

Navman VHF 7110 Installatie-aanvulling

NAVMAN

Muur

Lengte = 10m

Zekering

Rood

Zwart

GPS-

navigatieontvanger

Externe

luidspreker

Waterbestendige

dekuitlaat

Navman VHF 7110 Installatie-aanvulling

Deze installatie-aanvulling is ontworpen om gelezen te worden met het Navman VHF RADIO INSTALLATIEBLAD voor 7000, 7100US, 7200US, 7100EU, 7200EU. Het voorziet in extra informatie specifiek voor uw VHF 7110 radio.

Navman VHF 7110 Installatie-aanvulling

NAVMAN

Checklist - De volgende extra items worden geleverd in de VHF 7110-doos:

1 10m verbindingskabel 2 Rubberen kussen 3 Handset muurplaatje 4 Twee schroeven 5 Beschermende kap 6 Zeshoekige moer 7 Sluitmoer 8 Handset kabel Ook bijgeleverd, maar niet

weergegeven:

• Twee parkerschroeven

• Twee schroeven met platte verzonken kop

• Twee borgringen

• Twee verende sluitringen

• Twee moeren

• waterdicht schot voor handset

Installatie

Alvorens de te snijden of te boren, controleren of:

• De voor het muurplaatje van de handset bedoelde locatie een redelijke toegang heeft tot de achterkant, zodat de verbindingskabel van 10 m. gemakkelijk geïnstalleerd kan worden en men er makkelijk bij kan komen.

• De verbindingskabel van 10 m. gemakkelijk van de basiseenheid naar de bedoelde locatie voor het muurplaatje van de handset kan komen.

• Op de bedoelde route voor de verbindingskabel van 10 m. deze kan worden vastgezet met een waterdicht schot (of iets soortgelijks) langs de gehele lengte.

1. Installeer de schotten voor de basiseenheid en de microfoon op de wijze zoals beschreven op het Navman VHF RADIO INSTALLATIEBLAD voor 7000, 7100US, 7200US, 7100EU, 7200EU.

2. Boor het gat van 25,4 mm (1”) door het schot op de door u gekozen locatie.

3. Installeer de onderdelen van het muurplaatje van de handset in de volgorde die getoond wordt op de foto. draai de sluitmoer vast op de 3m. lange handsetkabel om een waterbestendige verbinding te maken.

4. Installeer de schotmontage voor de handset vast op het schot met de bijgeleverde schroeven, moeren en borgringen.

Boor 2 x proef-

schroefgaten

Boor 1 x 25,4 mm. (1”)

38,0

20,0

40,0

50,0

Muurplaatje voor handsetAfschermbevestiging voor handset en microfoon

Navman VHF 7110 Installatie-aanvulling

NAVMAN

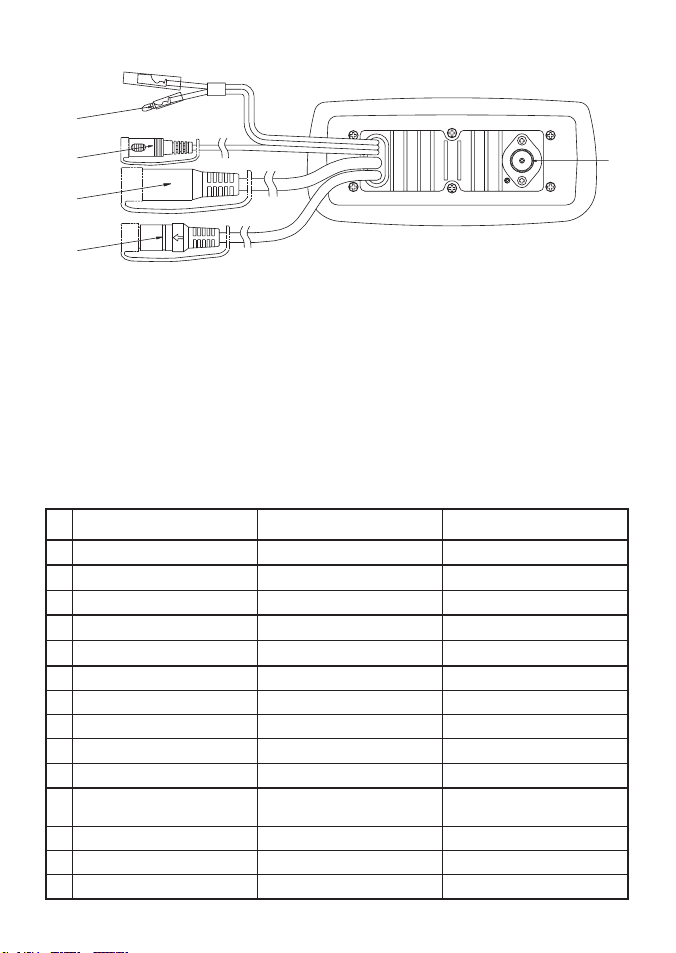

Bedradinggegevens

In geval een kabel per ongeluk wordt ingesneden, worden hier alleen ter informatie de pinouts getoond. De kabels niet met opzet doorsnijden.

Kabel Pinout Kleur

1 VHF-antenne

2 Voeding 1. 13,6V DC + Rood (dikke kabel)

2. 13,6V DC - Zwart (dikke kabel)

3 Externe luidspreker 1. EXTERNAL SPK + Wit (dunne kabel)

2. EXTERNAL SPK - Zwart (dunne kabel)

4 Handset-aansluiting 1. MIC Wit

2. Afschermkern voor MIC koperkleur

3. LUIDSPREKER Zwart

4. VOEDING Rood

5. Tx D+ Geel

GPS-connector (pennen gebruikt)

4. NMEA IN + Geel

5. NMEA IN - Groen

2. NMEA OUT + Oranje

6. NMEA OUT - Zwart

Sluit de radiokabels aan - achteruitzicht van basiseenheid

1. VHF-antenneaansluiting. (Antenne is niet bijgeleverd.)

2. Gecombineerde voeding en luidsprekerkabel. Het einde van de voedingskabel is in twee delen gesplitst

ZWART Aarde. Aansluiten op de (-) NEGATIEVE batterijpool.

ROOD. Voeding. Aansluiten op de (+) POSITIEVE batterijpool. Controleer of een zekering van 10A

is geïnstalleerd op deze voedingskabel, dichtbij de batterij.

3. Externe luidsprekerkabel.

4. Verbindingskabel voor handset.

5. GPS-voedingskabel.

Lon 174° 44,535’E

Lat 36° 48,404’S

VHF 7110

Made in China Designed in New Zealand MN000317A

Navman VHF 7110 Quick Start Guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
