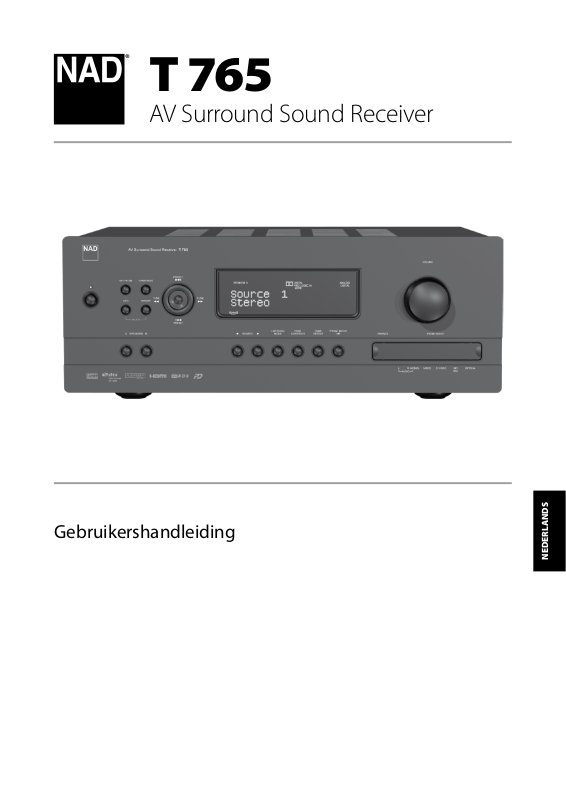

Nad T765 User Manual [nl]
®
T 765
AV Surround Sound Receiver
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Gebruikershandleiding
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
2
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
1. Lees de instructies - Alle veiligheids- en bedieningsinstructies moeten
worden doorgelezen, voordat het product wordt gebruikt.
2. Instructies bewaren - De veiligheids- en bedieningsinstructies
moeten worden bewaard voor toekomstig gebruik.
3. Volg de waarschuwingen op - Alle waarschuwingen op het product
en in de bedieningsinstructies moeten worden opgevolgd.
4. Volg de instructies - Alle bedienings- en gebruiksinstructies moeten
worden opgevolgd.
5. Reinigen - Trek de stekker van dit product uit het stopcontact
alvorens het te reinigen. Gebruik geen vloeibare reinigingsmiddelen of
spuitbussen. Gebruik een vochtige doek voor het reinigen.
6. Hulpstukken - Gebruik nooit bevestigingen die niet door de fabrikant
van dit product worden aangeraden, aangezien zij gevaar kunnen
opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water,
bijvoorbeeld een bad, een bak water of de gootsteen, in een vochtige
kelder of in de buurt van een zwembad of iets dergelijks.
8. Accessoires - Plaats het product niet op een onstabiele wagen,
rek, driepoot, steun of tafel. Het product kan vallen en ernstig letsel
veroorzaken bij een kind of volwassene. Ook kan het product ernstig
beschadigd worden. Zet het product alleen op een wagen, rek,
driepoot, steun of tafel die door de fabrikant wordt aangeraden of bij
het product wordt verkocht. Bij het opstellen van het product moeten
de instructies van de fabrikant worden gevolgd en moet
een bevestiging worden gebruikt die door de fabrikant
wordt aangeraden.
9. Wagen - Bij het verplaatsen van het product en wagen moet voorzichtig
te werk worden gegaan. Door snel stoppen, te veel kracht uitoefenen en
onregelmatige oppervlakken kunnen het product en wagen kantelen of
omvallen.
10. Ventilatie - Gleuven en openingen in de behuizing dienen voor
ventilatie en een betrouwbare werking van het product. Ook
beschermen zij het product tegen oververhitting. Deze openingen
mogen niet worden verstopt of afgedekt. Deze openingen mogen
nooit worden geblokkeerd door het product op een bed, bank, mat
of iets dergelijks te plaatsen. Dit product mag niet in een omsloten
plaats worden gezet, zoals een boekenkast of rek, tenzij er voor een
goede ventilatie wordt gezorgd of de instructies van de fabrikant zijn
opgevolgd.
11. Vermogensbronnen - Dit product mag alleen worden aangesloten
op het soort vermogensbron dat op het etiket staat aangegeven en
worden aangesloten op een geaard stopcontact dat rechtstreeks
is aangesloten op het lichtnet. Indien u niet zeker weet welke
vermogensbron in uw huis wordt gebruikt, neem dan contact op met
de dealer of het plaatselijke elektriciteitsbedrijf.
12. Bescherming van netsnoer - Netsnoeren moeten zo worden gelegd
dat er niet op kan worden gestapt en dat ze niet klem kunnen raken
door voorwerpen die erop of ertegen worden geplaatst. Er moet met
name op de ligging worden gelet bij de stekkers, bij de aanvullende
stopcontacten en bij het punt waar de kabels uit het product komen.
13. Netvoedingsstekker - Wanneer de netvoedingsstekker of een
apparaat-coupler als het uitschakelapparaat dienst doet, dan moet het
uitschakelapparaat altijd in goede staat worden gehouden.
14. Aarding buitenantenne - Als er een buitenantenne of een
kabelsysteem op het product is aangesloten, dan moet de antenne
of het kabelsysteem zijn geaard. Op deze manier wordt er een zekere
mate van bescherming geboden tegen spanningspieken en statische
ontladingen. Artikel 810 van de National Electrical Code (ANSI/NFPA
70) bevat informatie over het op de juiste manier aarden van de mast
en de draagconstructie, het aarden van de aansluitdraad op een
antenne-ontladingseenheid, de afmeting van de aardingsconnectoren,
de locatie van de antenne-ontladingseenheid, de verbinding met de
aardelektroden en de vereisten voor de aardelektrode.
OPMERKING VOOR INSTALLATEUR VAN CATVSYSTEEM
Deze opmerking dient als herinnering voor de installateur van het CATVsysteem dat hij Section 820-40 van de National Electrical Code (nationale
elektrische code) dient op te volgen. Deze code schrijft voor dat de
aardingskabel op het aardingssysteem van het gebouw moet worden
aangesloten en wel zo dicht als praktisch mogelijk bij het punt waar de
kabel het gebouw binnenkomt.
15. Bliksem - Ter extra bescherming van dit product tijdens onweer of
wanneer het langere tijd niet gebruikt zal worden, moet de stekker
uit het wandstopcontact worden getrokken en de antenne of het
kabelsysteem worden losgekoppeld. Op deze manier wordt voorkomen
dat het product wordt beschadigd door onweer en stroompieken.
16. Hoogspanningskabels - Een buitenkabelsysteem mag niet in
de buurt van hoogspanningskabels of andere elektrische lichtof vermogenscircuits worden geplaatst. Een dergelijk systeem
mag ook niet zodanig worden geplaatst dat het met deze kabels
of circuits in aanraking kan komen. Bij het installeren van een
buitenantennesysteem moet er zorgvuldig op worden gelet dat
dergelijke hoogspanningskabels of circuits niet worden aangeraakt,
aangezien dit dodelijke gevolgen kan hebben.
17. Overbelasting - Belast stopcontacten, verlengsnoeren en ingebouwde
aanvullende stopcontacten niet te hoog, omdat dit kan leiden tot brand
of elektrische schok.
18. Open vuur - Er mag geen open vuur, zoals aangestoken kaarsen, op
het product worden geplaatst.
19. Voorwerpen en vloeistof - Duw nooit voorwerpen via openingen
in dit product, omdat zij gevaarlijke spanningsdelen kunnen raken of
kortsluiting kunnen veroorzaken met brand of een elektrische schok tot
gevolg. Mors nooit vloeistof op dit product.
20. Koptelefoon - Een te hoge geluidsdruk uit oor- en koptelefoons kan
gehoorverlies veroorzaken.
21. Beschadigingen waarvoor onderhoud nodig is - Trek de
stekker uit het stopcontact en laat het onderhoud over aan erkend
onderhoudspersoneel indien de volgende omstandigheden zich
voordoen:
a. Het netsnoer of de stekker is beschadigd.
b. Er is vloeistof op het product gemorst of er zijn voorwerpen in het
product gevallen.
c. Het product werd aan regen of water blootgesteld.
d. Het product werkt niet naar behoren wanneer de
bedieningsinstructies worden opgevolgd. Stel alleen
die bedieningselementen af die in de instructies staan
beschreven aangezien door een onjuiste afstelling van andere
bedieningselementen schade kan ontstaan. Om het product weer
naar behoren te laten werken, zal een erkende monteur vaak een
langdurige procedure moeten uitvoeren.
e. Het product is gevallen of beschadigd geraakt.
f. Indien er een duidelijke verandering in de prestaties van het
product optreedt, zal onderhoud nodig zijn.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
22. Vervangingsonderdelen - Indien vervangingsonderdelen nodig zijn,
let er dan op dat de monteur de vervangingsonderdelen gebruikt die
door de fabrikant zijn aangegeven of die dezelfde kenmerken hebben
als het originele onderdeel. Door niet-geautoriseerde vervangingen kan
er brand ontstaan, kunnen er elektrische schokken worden opgelopen
of kunnen andere gevaren optreden.
23. Batterijen weggooien - Neem bij het weggooien van gebruikte
batterijen de wettelijke bepalingen en regelingen in acht die in uw land
of regio van toepassing zijn.
24. Veiligheidscontrole - Na het uitvoeren van onderhoud of reparaties
aan de product, dient u de monteur te vragen veiligheidscontroles uit
te voeren om na te gaan of het product naar behoren werkt.
25. Bevestiging tegen muur of plafond - Het product mag alleen op de
door de fabrikant aanbevolen manier tegen een muur of een plafond
worden bevestigd.
WAARSCHUWING
De bliksemits met de pijlpunt in een gelijkzijdige driehoek
maakt de gebruiker erop attent dat er een niet-geïsoleerde
“gevaarlijke spanning” bestaat in de kast van het product en
dat deze spanning hoog genoeg kan zijn om gevaar voor
elektrische schokken op te leveren.
Het uitroepteken in een gelijkzijdige driehoek maakt de
gebruiker erop attent dat er belangrijke bedienings- en
onderhoudsinstructies in de documentatie bij het apparaat zijn
opgenomen.
BELANGRIJKE INFORMATIE VOOR KLANTEN IN HET VERENIGD
KONINKRIJK
Snij de stekker voor de netvoeding NIET af. Indien de aangebrachte
stekker niet geschikt is voor de stopcontacten in uw huis of indien de
kabel te kort is, zorg dan voor een veilige verlengkabel of neem contact
op met uw dealer. Indien desondanks de hoofdstekker wordt afgesneden,
VERWIJDER dan DE ZEKERING en gooi de STEKKER onmiddellijk weg om
een mogelijke elektrische schok door het per ongeluk aanraken van de
netvoeding te voorkomen. Indien bij dit product geen stekker voor de
netvoeding is geleverd of indien er een moet worden aangebracht, volg
dan onderstaande instructies.
BELANGRIJK
Maak GEEN aansluiting op het grotere aansluitpunt met de letter E of met het
veiligheidssymbool voor massa of met de kleur GROEN of GROEN EN GEEL.
De draden in de netkabel van dit product hebben de volgende kleuren:
BLAUW - NEUTRAAL
BRUIN - SPANNINGVOEREND
Aangezien deze kleuren niet noodzakelijkerwijs overeenkomen met de
gekleurde markeringen voor de aansluitpunten in uw stekker, dient u als
volgt te werk te gaan:
• De BLAUWE draad moet op het aansluitpunt met de letter N of
met een ZWARTE kleur worden aangesloten.
• De BRUINE draad moet op het aansluitpunt met de letter L of met een
RODE kleur worden aangesloten.
• Bij het vervangen van de zekering mag alleen een
zekering van de juiste sterkte en een goedgekeurd type
worden gebruikt. Vergeet niet de zekeringafdekking weer
terug te plaatsen.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
WAARSCHUWING : OM HET RISICO VOOR BRAND EN ELEKTRISCHE
SCHOKKEN TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN
BLOOTGESTELD AAN REGEN OF VOCHT. OOK MOGEN ER GEEN
MET VLOEISTOF GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT
APPARAAT WORDEN GEPLAATST.”
DE APPARATUUR MOET VIA EEN GEAARD STOPCONTACT RECHTSTREEKS OP
HET LICHTNET WORDEN AANGESLOTEN.
WAARSCHUWING M.B.T. PLAATSING
Voor een goede ventilatie moet er een ruimte rond de unit worden gelaten
die gelijk is aan of groter is dan hieronder aangegeven. Deze ruimte moet
worden genomen van de grootste buitenafmetingen, waaronder uitsteeksels.
Linker en rechter panelen: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 50 cm
NEEM BIJ TWIJFEL CONTACT OP MET EEN GOEDE
ELEKTRICIEN.
Dit product is geproduceerd in overeenstemming met de EEG-richtlijnen
2004/108/EEG inzake vereisten voor radio-storingen.
AANTEKENINGEN BIJ MILIEUBESCHERMING
Aan het einde van de levensduur mag dit product niet bij het huishoudelijk
afval worden gegooid. Het moet daarentegen bij een verzamelpunt voor de
recycling van elektrische en elektronische apparatuur worden ingeleverd.
Dit wordt door het symbool op het product, in de gebruikershandleiding
en op de verpakking aangegeven.
De materialen kunnen op de aangegeven manier worden gerecycled. Door
hergebruik, het recyclen van grondstoen of andere manieren van recycling,
draagt u een belangrijk steentje bij aan de bescherming van ons milieu.
Bij het betreende gemeentekantoor kunt u navragen waar u met uw
afvalproducten terecht kunt.
NOTEER HET MODELNUMMER NU, TERWIJL U HET KUNT ZIEN.
Het model- en serienummer van uw nieuwe T 765 bevinden zich aan
de achterkant van de behuizing. Wij raden u aan deze nummers hier te
noteren, zodat u ze gemakkelijk terug kunt vinden:
Modelnr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serienr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
INLEIDING
4
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
INHOUDSOPGAVE
BELANGRIJKE VEILIGHEIDSINSTRUCTIES . . . . . . . . . . . . . . . . . . . . . . . . 2
INLEIDING
OVER DE T 765 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
E.A.R.S. EN DIGITAL SURROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
GEBRUIKSVRIENDELIJK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
INTEGRATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
RS232 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
UPGRADEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
HTR 3 AFSTANDSBEDIENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
TEN EERSTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
WAT ZIT ER IN DE DOOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
EERSTE INSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
EEN LOCATIE KIEZEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
SNEL BEGINNEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ZOEMGELUIDEN EN ANDERE GELUIDEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
BEDIENINGSELEMENTEN
FRONTPANEEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ACHTERPANEEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
BEDIENING
DE T 765 GEBRUIKEN - HOOFDMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
INFO OVER DE OSD ON SCREEN DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . 13
MAIN MENU HOOFDMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
LISTENING MODE LUISTERMODUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
LUISTERMODUS AFSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
DSP OPTIONS DSPOPTIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
TONE CONTROLS TOONREGELINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
ZONE CONTROLS ZONEREGELINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
DE T 765 GEBRUIKEN - INSTELLINGENMENU . . . . . . . . . . . . . . . . . . . . . .17
SETUP MENU INSTELLINGENMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
SOURCE SETUP BRONINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
SOURCE SETUP NORMAL VIEW BRONINSTELLINGEN NORMAAL . . 17
SOURCE SETUP TABLE VIEW BRONINSTELLINGEN TABEL . . . . . . . 20
iPod SETUP INSTELLINGEN iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
SPEAKER SETUP INSTELLINGEN LUIDSPREKERS . . . . . . . . . . . . . . . . . . . 20
AUDYSSEYINSTELLINGEN AUDYSSEY SETUP . . . . . . . . . . . . . . . . . . . . . 20
SPEAKER CONFIGURATION LUIDSPREKERCONFIGURATIE . . . . . . . . . 21
SPEAKER LEVELS LUIDSPREKERNIVEAUS . . . . . . . . . . . . . . . . . . . . . . . . . . 23
SPEAKER DISTANCE LUIDSPREKERAFSTAND . . . . . . . . . . . . . . . . . . . . . . 24
VOLUME AFSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
KANAALNIVEAUS “TUSSENDOOR” AFSTELLEN . . . . . . . . . . . . . . . . . . . . . . 24
ZONE SETUP ZONEINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
AMPLIFIER SETUP VERSTERKERINSTELLINGEN . . . . . . . . . . . . . . . . . . . . 25
TRIGGER SETUP TRIGGERINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 25
LISTENING MODE SETUP INSTELLINGEN LUISTERMODUS . . . . . . . . . 26
DOLBY SETUP DOLBYINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
DTS SETUP DTSINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
DTSSURROUNDMODI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
DISPLAY SETUP DISPLAYINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 28
A/V PRESETS AVVOORINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
DE T 765 GEBRUIKEN - AM/FM/DB/iPod . . . . . . . . . . . . . . . . . . . . . . . . . .30
NAAR DE RADIO LUISTEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
GEBRUIKERSNAMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
RDS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
OVER DE XMRADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
OVER DABRADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
OVER DE INVOERFUNCTIE VAN iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
DE HTR 3 AFSTANDSBEDIENING GEBRUIKEN . . . . . . . . . . . . . . . . . . . . . . 34
TECHNISCHE GEGEVENS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
DE T 765 BEDIENEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
CODES VAN ANDERE AFSTANDSBEDIENINGEN LEREN . . . . . . . . . . . . . . 34
PUNCH THROUGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
EEN OPDRACHT VAN EEN ANDERE TOETS KOPIËREN . . . . . . . . . . . . . . . 35
MACROOPDRACHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
TIMEOUT TOETSVERLICHTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
OP FABRIEKSWAARDEN TERUGSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
WISMODUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
CODEBIBLIOTHEKEN LADEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
ZOEKMODUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
CODEBIBLIOTHEEKNUMMER CONTROLEREN . . . . . . . . . . . . . . . . . . . . . . . 37
DE ZR 4 AFSTANDSBEDIENING GEBRUIKEN . . . . . . . . . . . . . . . . . . . . . . . . . 37
NASLAG
PROBLEMEN OPLOSSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
TECHNISCHE GEGEVENS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
WIJ WENSEN U VEEL PLEZIER MET UW NIEUWE APPARATUUR VAN NAD.
De T 765 AV-receiver is in technologisch opzicht een zeer geavanceerd
en ingenieus systeem. Tevens hebben wij er veel energie in gestoken om
het een gebruiksvriendelijk product te maken. De T 765 beschikt over
een heel scala aan nuttige opties voor surround- en stereoweergave,
waarvoor gebruik wordt gemaakt van digitale signaalverwerking en
uitermate nauwkeurige digitaal-audiocircuits. We hebben er echter ook
op gelet dat de T 765 de muziek zo helder mogelijk weergeeft en een zo
correct mogelijke stage neerzet. Hiervoor hebben we gebruik gemaakt
van onze kennis die we in een kwart eeuw ontwerpen van componenten
voor audiosystemen en thuisbioscoopsystemen hebben opgedaan.
Zoals dat voor al onze producten geldt, staat ook bij het ontwerp van de
T 765 onze losoe “muziek voorop” centraal, zodat wij u vol vertrouwen
kunnen beloven dat u de komende jaren zult kunnen genieten van de
allerbeste kwaliteit surroundgeluid voor thuisbioscopen en van audioele
muziekkwaliteit.
We raden u aan nu even tijd te besteden aan het doorlezen van deze
handleiding. Wanneer u hier nu wat tijd in investeert, kan u dat later heel
wat tijd besparen. Bovendien is het de beste manier om er zeker van te zijn
dat u het meeste projt hebt van uw investering in de NAD T 765 en het
meeste uit deze krachtige en exibele thuisbioscoopcomponent haalt.
Nog iets: We raden u dringend aan op de NAD-website te registreren dat u
in het bezit bent van een T 765 :
http://NADelectronics.com/warranty
Voor informatie over garanties kunt u met uw plaatselijke dealer contact
opnemen.
INLEIDING
OVER DE T 765
Hoewel de T 765 een van de technisch meest geavanceerde AV-receivers
is, hebben we er hard aan gewerkt om ervoor te zorgen dat het tevens een
thuisbioscoopcomponent met een zeer heldere muziekweergave is. Dit is
wat wij bedoelen met de ontwerplosoe van NAD waarbij “muziek voorop”
staat. Hier zijn slechts enkele voorbeelden:
• De T 765 maakt voor alle kanalen gebruik van de Power Drive™
versterkertechnologie van NAD voor een nauwkeurige, lineaire
reproductie, ongeacht welke luidsprekers worden gebruikt. Deze uniek
eciënte voedingsopstelling biedt de realistische voordelen van een
hoog-dynamisch vermogen dat niet wordt beïnvloed door luidsprekers
met een lage impedantie. Het resultaat is een dynamisch, gedetailleerd
geluid bij stereo- en multikanaalsfuncties dat niets te maken lijkt te
hebben met een receiver. Door de exclusieve Soft Clipping™ circuits
van NAD worden de geluidskwaliteit en het dynamische vermogen nog
verder verbeterd.
• De hoogwaardige componenten die voor alle analoge audiocircuits van
de AV-receivers worden gebruikt, maximaliseren de kwaliteit van alle
bronnen, waaronder multikanaals analoge bronnen, zoals dvd-audio en
sacd.
• Via de audio-uitgangen van de voorversterker is het systeem eenvoudig
uit te breiden.
• Een tweede set luidsprekerklemmen (luidsprekers B) voor luisteren op
afstand.
• Voorversterker- en videovoeding voor zones met toewijsbare 12 V DC-
triggerregeling.
• Een RS-232-poort voor geavanceerde zoneregeling en software-
updates via een met Windows® compatibele PC.
• Overal wordt gebruik gemaakt van met goud bedekte connectors voor
een maximale signaalzuiverheid.
E.A.R.S. EN DIGITAL SURROUND
Een van de belangrijkste redenen waarom de T 765 in staat is een een
werkelijk uitstekende muzikale weergave te bieden, is het Enhanced
Ambiance Recovery System (EARS) dat door NAD is ontworpen. In scherpe
tegenstelling tot veel “ambiance-synthese”-surroundmodi, maakt EARS
ten volle gebruik van het krachtige DSP-vermogen van de T 765 om
de ambiance-inhoud die in bijna alle natuurlijk-akoestieke opnamen is
“gecodeerd”, naar de betreende hoofd-, midden- en surround-luidsprekers
te leiden, zonder daarvoor terug te grijpen op kunstmatig opgewekte
weerkaatsingen of trillingen. De natuurlijke ambiance van EARS biedt een
subtiele en tevens buitengewoon eectieve surround-modus die op een
natuurlijke wijze de ruimtelijke stage verbetert, wat de audioele weergave
zeer ten goede komt.
Dolby Pro Logic IIx Music en DTS Neo: 6 muziekmodi kunnen ook een
prachtig geluid weergeven uit 2-kanaals bronnen.
Wat de digitale zijde betreft, combineert de T 765 DSP-verwerking, waarbij
gebruik wordt gemaakt van de meest geavanceerde hogesnelheids DSPdriver, met 24-bit, 192 kHz digitaal-analoogomvormers en sampling van
alle kanalen. Een zeer nauwkeurige centrale klok synchroniseert alle digitale
circuits om op die manier de timingfouten (“jitter”) te vermijden die anders
het geluid negatief kunnen beïnvloeden. Het resultaat is een waarlijk stateof-the-art surrounddecodering vanaf Dolby Digital- en DTS-bronnen en een
6.1/7.1-kanaals weergave, met een duidelijk superieur geluid in alle modi.
GEBRUIKSVRIENDELIJK
NAD heeft veel energie gestoken in de geluidsweergave van de
T 765 AV-receiver, maar heeft zich net zo hard geconcentreerd op een
gebruiksvriendelijk en toch krachtig ontwerp. Het ontwerp is wat het
gebruiksgemak betreft uniek voor een dergelijk geavanceerde component,
en ook de universele HTR 3 afstandsbediening is zeer eenvoudig te
gebruiken, net als de displays op het frontpaneel van de T 765 en op
het scherm. Met het eenvoudig te gebruiken en toch krachtige systeem
van “voorinstellingen” kunt u de luisterinstellingen jnstemmen voor
verschillende omstandigheden, bronnen of luisteraars. Deze parameters
kunt u met een simpele druk op de knop weer oproepen.
INTEGRATIE
De T 765 AV-receiver biedt uitgebreide, exibele systeemintegratie-opties
via de congureerbare ingangen en uitgangen voor gelijkstroomtriggers,
en de infrarood communicatieverbindingen met standaardprotocol.
De DC-triggeruitgangen kunnen aan lokale en/of zone-locaties worden
toegewezen.
ZONE
De T 765 AV-receiver is uitgerust met drie instelbare zones, die de videouitgang en de niveau-audio-uitgangen van de voorversterker ten volle
benutten. Met de ZR 4 afstandsbediening kunt u de toepassingen van zone
2 naar wens instellen, inclusief het volume, aan/uit en alle broningangen.
Zones 3 en 4 kunnen worden gecongureerd en beheerd in het OSD-menu
voor de betreende zone. Gebruik hiervoor de navigatietoetsen op het
frontpaneel en de betreende toetsen op de HTR 3 afstandsbediening.
RS232
Met de RS-232 interface en de handelseigen, met Windows® compatibele
software van NAD is een exibele systeemconguratie mogelijk gemaakt.
Wij zijn ook gecerticeerde partners van AMX en Crestron en ondersteunen
deze externe apparaten volledig.
Via deze interface kan de gebruiker de T 765 via de PC op afstand regelen.
De interface-software biedt de gebruiker volledige controle over alle
functies. Voor meer informatie kunt u terecht bij uw NAD-audiospecialist.
UPGRADEN
Wanneer de T 765 AV-receiver wordt gebruikt, kan het systeem op een
exibele manier worden uitgebreid via de aparte aansluitingen PRE-OUT
en MAIN-IN voor alle kanalen. Aangezien upgrades van software het meest
waarschijnlijk zullen zijn, hebben wij ervoor gezorgd dat dit eenvoudig kan
worden uitgevoerd via de RS-232 hogesnelheidspoort op het achterpaneel
van de T 765 . Eigenaars die hun T 765 op onze internationale website
www.NADelectronics.com registreren, worden van updates op de hoogte
gebracht. Sommige upgrades zijn gratis en voor andere moeten royalty’s
worden betaald. De gebruiker die de apparatuur beter kent, kan deze
upgrades uitvoeren door de betreende bestanden via e-mail van onze
website te downloaden en ze te installeren door de T 765 op een pc aan te
sluiten. U kunt ook de dealer waar u de T 765 hebt aangeschaft, vragen om
hulp bij het uitvoeren van deze upgrades.
HTR 3 AFSTANDSBEDIENING
Bij de T 765 wordt de NAD HTR 3 afstandsbediening geleverd, waarmee
het volledige systeem op eenvoudige en gebruiksvriendelijke wijze kan
worden aangestuurd. Lees, voordat u de AV-receiver gaat instellen, de
paragraaf “De HTR 3 afstandsbediening gebruiken”, waarin wordt uitgelegd
hoe u de afstandsbediening instelt en hoe u deze bedient. U kunt ervoor
kiezen de HTR 3 te gebruiken om het hele AV-systeem te bedienen. De
HTR 3 kan ook worden gebruikt voor aanvullende componenten van
NAD of een andere fabrikant, zoals een dvd-/cd-speler, televisie, satelliet/hdtv-tuner, videospeler, of zo ongeveer elk ander apparaat dat met een
standaard infrarood afstandsbediening kan worden aangestuurd.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
5
INLEIDING
6
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
TEN EERSTE
WAT ZIT ER IN DE DOOS
Behalve uw T 765 receiver zult u in de doos het volgende aantreen:
• Een AM-loopantenne
• Een FM-lintantenne met balun
• Een verwijderbare AC-kabel (indien gewenst kan een AC-kabel volgens IEC-norm en een geschikte
vermogensopname worden gebruikt)
• De HTR 3-afstandsbediening met 4 (vier) AAA-batterijen
• De ZR 4 zone-afstandsbediening met 3V CR2025 batterij.
• Deze bedieningshandleiding
DE VERPAKKING BEWAREN
Aanbevolen wordt de doos en al het verpakkingsmateriaal waarin de T 765 werd geleverd, te
bewaren. Mocht u verhuizen of de receiver om een andere reden moeten vervoeren, dan is dit veruit
de veiligste verpakking. Wij hebben te veel anderszins perfecte componenten gezien die tijdens het
vervoer werden beschadigd, omdat ze niet juist waren verpakt. Daarom: Bewaar die doos!
EERSTE INSTELLINGEN
Alvorens u begint met het aansluiten van de T 765 , dient u een eerste idee te hebben over hoe en
waar u de componenten van het (thuisbioscoop)systeem en uw meubilair wilt neerzetten. Helaas
kunnen wij hier niet ingaan op de belangrijkste punten bij het plaatsen van luidsprekers en luister/
kijkposities. Dat valt buiten het bereik van deze handleiding.
Wij volstaan ermee te zeggen dat deze punten de geluidsweergave van uw systeem in net zo
belangrijke mate zullen beïnvloeden als uw keuze aan electronica en luidsprekers. Uw NADaudiospecialist staat altijd met advies bereid en kan referentiemateriaal aanbevelen.
EEN LOCATIE KIEZEN
Kies een goed geventileerde locatie, met ruimte aan beide zijden en de achterkant. Zorg er bovendien
voor dat er een goede gezichtslijn van maximaal 8 meter is tussen het frontpaneel van de T 765 en
uw primaire luister-/kijkpositie. Op deze manier is een betrouwbare infrarood communicatie via de
afstandsbediening mogelijk. De T 765 wekt wat warmte op, maar niet voldoende om van invloed te
zijn op omliggende componenten.
De T 765 kan zonder problemen op andere componenten worden geplaatst, maar andersom dient te
worden vermeden. Het is echter te preferen de T 765 apart op te stellen. Het is met name belangrijk
dat er voldoende ventilatie is. Indien u van plan bent de T 765 in een kast of een ander meubelstuk te
plaatsen, neem dan contact op met uw NAD-specialist voor advies over de benodigde ventilatie.
SNEL BEGINNEN
Bij de T 765 wordt een Quick Start Guide meegeleverd. Hierin staan de standaardinstellingen
beschreven in combinatie met de bijbehorende randapparatuur. In deze handleiding wordt tevens de
inhoud beschreven van de doos waarin de T 765 wordt geleverd en ook de startprocedures.
In onderstaande tabel worden de fabrieksinstellingen van de T 765 aangegeven:
Bron Audio-ingang Video-ingang Video-uitgang
Bron 1 Optisch 1 IN/ Audio 1 IN Component Video 1 IN Component Video OUT
Bron 2 Optisch 2 IN/ Audio 2 IN HDMI 2 IN HDMI Monitor OUT
Bron 3 Coaxiaal 3 IN/Audio 3 IN S Video 3 IN S-Videomonitor OUT
Bron 4 Audio 4 IN Video 4 IN Videomonitor OUT
iPod Audio 5 IN S Video 5 IN S-Videomonitor OUT
Bron 7 7.1 Ingang Component Video 3 IN Component Video OUT
Front-ingang
Media-speler Audio-ingang mediaspeler
Tuner
Audio-ingang front/
Optische ingang front
S-Video Front IN S-Videomonitor OUT
Voor het wijzigen van bovenstaande fabrieksinstellingen en voor een beter begrip van
broninstellingen en -combinaties, kunt u de informatie over “Broninstellingen” bij de uitleg van het
menu “Setup” (instellingen) raadplegen.
Als u aanwijzingen in de Quick Start Guide volgt, kunt u onmiddelijk genieten van de kwaliteit die uw
nieuwe NAD T 765 u biedt.
N.B.
• Digitale ingangssignalen hebben altijd voorrang boven analoge audio-ingangssignalen, zelfs
wanneer beide aanwezig zijn.
• De T 765 is geoptimaliseerd voor Component Video-uitgangssignalen Composite video- en S-videobronnen kunnen in hun oorspronkelijke formaat of via Component Video OUT worden bekeken.
ZOEMGELUIDEN EN ANDERE GELUIDEN
Zoemgeluiden en andere geluiden kunnen een echte uitdaging vormen in een complex,
multikanaals audiosysteem. Onderstaande adviezen helpen bij het voorkomen van zoem- en andere
geluidsproblemen:
• Sluit alle audiocomponenten van het systeem aan op stopcontacten binnen hetzelfde circuit van
de huisbedrading. Sluit alle audiocomponenten zo veel mogelijk aan op hetzelfde stopcontact of
naast elkaar liggende stopcontacten binnen hetzelfde circuit. Het kan handig zijn videoschermen
(en computers!) aan te sluiten op stopcontacten van een ander circuit, met name indien dat circuit
onderdeel uitmaakt van het andere deel van de huisbedrading.
• Pak analoge audiokabels niet samen in een bundel met netsnoerkabels, of met coaxiale digitaal-
audiokabels. Indien deze kabels dicht bij elkaar in de buurt moeten liggen, dan kunnen deze het
beste haaks op elkaar worden gelegd.
• Gebruik overal goed afgeschermde audiokabels van hoge kwaliteit en zorg ervoor dat alles goed is
aangesloten.
• Koperkleurige en goudkleurige contactpunten kunnen met een gum worden gereinigd voor
een goed contact met een lage weerstand. Speciale contactpuntreinigers kunnen ook van pas
komen. Vermijd onnodig aansluiten en loskoppelen, aangezien de goud- of koperlaag op de
contactpunten van standaard kabelconnectors, zelfs die van zeer goede kwaliteit, gewoonlijk erg
dun is en gemakkelijk afslijt.
Als er zoemgeluiden of andere geluiden zijn, controleer het systeem dan per component; werk hierbij
vanaf de AV-receiver. Met andere woorden,
a. Sluit alleen de luidsprekers op de AV-receiver aan en controleer op zoemen.
b. Sluit vervolgens alleen één component aan (bijvoorbeeld een cd-speler), zonder andere
componenten, en controleer op zoemen.
c. Sluit de overige componenten een voor een aan op de AV-receiver en controleer op zoemen.
INLEIDING
TEN EERSTE
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Controleer zodra er zoem- of andere geluiden optreden de audiokabels en de ligging van het netsnoer
van de net aangesloten component. In sommige gevallen wordt het probleem verholpen door het
netsnoer van de net aangesloten component op een ander stopcontact aan te sluiten of door een
positief-spanningsniveauregelaar (3/2-stekkerpenadapter) op het netsnoer aan te brengen.
7
BEDIENINGSELEMENTEN
8
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
FRONTPANEEL
1 2
3 4 5 6 7 8 9
10 161514
1 AAN/UIT-TOETS : Druk op deze toets of op de [ON]-toets van de HTR
3 afstandsbediening om de T 765 in te schakelen. De standby-LED
verandert van oranje in blauw en verlicht de VFD. Door nogmaals op de
aan/uit-toets te drukken wordt de unit weer in standby gezet.
De T 765 kan ook vanuit standby worden ingeschakeld door op
een van de toetsen op het frontpaneel te drukken. Wanneer Main en
Zones zijn ingeschakeld, houd deze toets dan langer dan vijf seconden
ingedrukt om ze in standby te zetten.
N.B.
• De aan/uit-schakelaar op het achterpaneel moet op ON (aan) staan,
zodat de aan/uit-toets werkt.
• Indien Auto Trigger IN in het menu Trigger Setup is toegewezen aan
‘Main’ of ‘All’ en de TRIGGER-schakelaar staat op ‘AUTO’, dan werken
de aan/uit-toets in het frontpaneel en de corresponderende aan/uitfunctietoetsen van de HTR 3 afstandsbediening niet. Dit betekent in
feite dat deze functie naar een externe controller wordt overgeheveld.
Zet TRIGGER op OFF (uit) voor de normale aan/uit-functie. (Zie tevens
“Triggers instellen” bij de uitleg over het menu “Setup” (instellingen)).
2 STANDBY-LED : Deze indicator licht oranje op wanneer de T 765
op standby staat. Wanneer de main of de zones van T 765 zijn
ingeschakeld (ON), dan licht deze indicator blauw op. In het
onwaarschijnlijke geval dat de T 765 op de beveiligingsstand
overschakelt, licht de indicator rood op. Wanneer een infrarood
opdracht van de HTR 3 wordt ontvangen, knippert de indicator
kortstondig.
17 18131211
4. AM/FM/DB : Druk herhaaldelijk op deze toets om de tunerfuncties
AM, FM, DAB (Europese versie) of XM (Noord-Amerikaanse versie) te
selecteren.
5 TUNERMODUS : In de FM-modus wordt met deze toets tussen FM
Stereo en FM Mono geschakeld. Selecteer FM Mono (de pictogrammen
voor FM Stereo en FM Mute op de VFD branden niet) voor zenders met
te veel storing of die te zwak zijn. In DAB (alleen Europese versie) of XM
(alleen Noord-Amerikaanse versie) kunnen met deze toets de digitale
radiomenu’s samen met de navigatietoets en de entertoetsen worden
ingeschakeld.
6. MEMORY (geheugen) : Druk op deze toets om afgestelde AM-, FM- en
digitale zenders onder de 40 voorinstellingen van de T 765 op te slaan.
Onder deze 40 voorinstellingen kunnen alle gewenste AM-, FM en
digitale radiozenders worden opgeslagen.
7 NAVIGATIE- en ENTERtoetsen : Met deze toetsen kan door de OSD
van de T 765 worden genavigeerd en kunnen de volgende functies
worden uitgevoerd: vooruit scannen van tuner en achteruit
scannen van tuner , voorinstelling vooruit overslaan en
Voorinstelling achteruit overslaan Verder kunnen hiermee ook de
DAB- (Europese versie) en XM-tunerfuncties (Noord-Amerikaanse versie)
worden bediend.
8 VFD (vacuüm uorescerend display) : Biedt visuele informatie over
alle belangrijke modi, instellingen en functies van de T 765 voor de
hoofd- en de zonelocaties.
3 INFO : Druk herhaaldelijk op deze toets (eerst indrukken en vasthouden
indien unit in de modus Tuner staat en vervolgens herhaaldelijk
drukken) om op de VFD (vacuüm uorescerend display) en de OSD
(schermdisplay) de volgende informatie op te roepen: huidige bron,
volumeniveau, luistermodus, audiobronformaat, en de actieve zones
met de bijbehorende broningangen. Druk in de modus Tuner op deze
toets om achtereenvolgens de vooringestelde naam, de RDS-naam en
de RDS-tekst te zien.
9 VOLUME : Met deze bedieningsknop kunt u het volumeniveau van
de hoofdluidsprekers instellen. Het volume kan tussen -69 dB tot een
maximum van +19 dB worden ingesteld. Het standaardvolumepeil is
-20 dB. De VOLUME-knop wordt ook gebruikt voor het instellen van
andere afstelbare parameters, zoals bijvoorbeeld de toon.
BEDIENINGSELEMENTEN
FRONTPANEEL
10 A SPEAKERS B : Druk op luidspreker A of B of op beide om de set
luidsprekers te selecteren waarnaar u wilt luisteren. Luidspreker A is
de hoofdset bestaande uit 7 multikanaal en surround luidsprekers.
Luidspreker B is een aanvullende set voor locaties op afstand, zoals
andere kamers in uw huis. Wanneer luidspreker B wordt geselecteerd,
worden alle surround bronnen tot stereo gedownmixt. Ook wanneer
luidspreker A en luidspreker B (SPEAKERS A + B) tegelijkertijd worden
geselecteerd, wordt de bron tot stereo gedownmixt.
11 SOURCE (bron) : Druk op deze toetsen om tussen de volgende
ingangsopties te schakelen: Source 1 (bron 1), Source 2, Source 3,
Source 4, iPod, Source 7, Front Input (front-ingang), Media Player
(mediaspeler) en Tuner. Via deze toetsen kunnen nog meer bronnen
worden opgeroepen. Dit moet in het menu Setup (instellingen) worden
aangegeven. (Zie onder “Broninstellingen” bij de uitleg van het menu
“Setup” (instellingen)).
12 LUISTERMODUS : Gebruik deze toets om de luistermodus van de
T 765 te selecteren; zie “Luistermodi van de T 765 ”. Afhankelijk van de
geselecteerde ingang (digitaal of analoog, stereo of multichannel), kan
er uit er verschillende luistermodi worden gekozen.
13 TONE CONTROLS (toonknoppen) : Druk hierop om de TREBLE (hoge
tonen) in te stellen met de VOLUMEknop wanneer het volume hoger is
dan +10 dB. Druk hiernogmaals op voor BASS (lage tonen) en een derde
keer voor DIALOG. Zie tevens de informatie over “Toonregelingen” bij de
uitleg over het menu “Setup” (instellingen).
14 TONE DEFEAT (TOONAFSTELLINGEN BLOKKEREN) : De
toonknoppen worden met deze toets in- of uitgeschakeld. De
toonknoppen worden genegeerd bij “Tone Defeat”. Bij “Tone Active”
(toonafstellingen actief) zijn ze ingeschakeld. Zie tevens de informatie
over “Toonregelingen” bij de uitleg over het menu “Setup” (instellingen).
15 FRONT INPUT/MP (front-ingang/mediaspeler) : Met deze toets
kunt u rechtstreeks de front-ingang en mediaspeler selecteren. Met
deze toets kunt u tussen front-ingang en mediaspeler schakelen.
16 PHONES (koptelefoon) : Geschikt voor een stereo-koptelefoon
met een standaard ¼ inch stereo-koptetelefoonstekker. Voor een
koptelefoon met een kleinere stekker, dient u een geschikte adapter
te gebruiken. Om te luisteren via de koptelefoon moeten de
frontluidsprekers zijn ingesteld op “Large” bij “Speaker Conguration”
(conguratie van luidsprekers) van Speaker Setup (instellingen van
luidsprekers) in het menu Setup (instellingen). Wanneer de koptelefoon
wordt aangesloten, schakelt de T 765 automatisch over op Stereo,
Stereo Downmix of Analog Bypass.
17 FRONT INPUT-aansluitingen : U kunt deze aanvullende aansluitingen
gebruiken voor niet-permanente apparatuur, zoals een camcorder,
een cassetespeler, een spelconsole, een analoge audiobron of een
optisch digitale audiobron, en composiet of S-Video videobronnen.
Als de bron slechts over een audio-uitgangsaansluiting of over alleen
een “mono output” beschikt, sluit de bron dan aan op de “R (Mono)”ingang op het frontpaneel van de T 765 . Indien de bron over twee
uitgangsaansluitingen voor stereo-uitgangssignale beschikt, sluit beide
aansluitingen dan aan op de betreende “L” en “R (Mono)”-ingangen op
het frontpaneel van de T 765 voor een stereoweergave.
18 MP/MIC-ingang : Sluit de standaardstekker van uw MP3 aan op deze
ingang. Dit is dezelfde ingang als voor de Audyssey-microfoonstekker
(zie tevens “Audyssey Setup (AUDYSSEY-INSTELLINGEN”).
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
9
BEDIENINGSELEMENTEN
10
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
ACHTERPANEEL
1 2 3 4 6 7 8 9 10 11
5
12 13 14
16 18 20
15
ATTENTIE!
Zorg ervoor dat de T 765 is uitgeschakeld of losgekoppeld van het lichtnet alvorens aansluitingen te maken. Tevens wordt aangeraden alle bijbehorende
componenten uit te schakelen of van het lichtnet te ontkoppelen tijdens het aansluiten of ontkoppelen van signaal- of wisselstroomaansluitingen.
1 DIGITAL AUDIO IN (OPTICAL 1-3, COAXIAL 1-3) (digitaal audio in
(optisch 1-3), coaxiaal 1-3)) : Voor aansluitingen op de digitale uitgang
van optisch of coaxial S/PDIF-formaat van bronnen zoals cd- of dvd-spelers,
hdtv of satelliettuners en andere componenten. Coaxiale en optische
digitale ingangen worden in het menu Setup (instellingen) gecongureerd.
DIGITAL AUDIO OUT (OPTICAL, COAXIAL) (digitale audio-
uitgang (optisch, coaxiaal) : Sluit de optische of coaxiale DIGITAL
OUT-poorten aan op de corresponderende digitale S/PDIF-ingang van
een opnamecomponent, zoals een cd-recorder, dat-deck, computersoundcard of andere digitale processors.
2 HDMI (HDMI 1-3, HDMI MONITOR OUT) : Sluit de HDMI-ingangen
aan op de HDMI OUT-stekkers van broncomponenten, zoals een dvdspeler of een hdtv satelliet/kabelbox. Sluit de HDMI Monitor OUT aan
op een HDTV of een projector met HDMI-ingang.
N.B.
HDMI ondersteunt alleen de transmissie van videosignalen. Wat betreft het
audiosignaal, kunt u de optische of coaxiale digitale audio-uitgangssignalen
van de HDMI op een van de digitale ingangen van de T 765 aansluiten en
deze toewijzen als de specieke digitale audiobron van de HDMI.
WAARSCHUWING
Alvorens HDMI-kabels aan te sluiten of los te koppelen, moeten de T 765
en de hulpbron zijn uitgeschakeld en van het lichtnet zijn losgekoppeld.
Worden deze aanwijzingen niet opgevolgd, dan kan alle apparatuur die
op HDMI-aansluitingen is aangesloten permanent worden beschadigd.
17
3 COMPONENT VIDEO 1-3 IN, COMPONENT VIDEO OUT: Sluit de
ingangen voor COMPONENT VIDEO IN 1-3 aan op de component
video-uitgangen van compatibele broncomponenten, gewoonlijk
een dvd-speler en een aardse of satelliet hdtv-tuner. Sluit Component
Video OUT aan op de component video-ingang van een compatibele
videomonitor/tv. Let er bij het aansluiten van de Y/Pb/Pr-stekkers op dat
zij op de juiste bronnen/ingangen worden aangesloten. De routing van
de component video-ingangen kan in het menu Setup (instellingen)
worden gecongureerd.
De ingangen en uitgangen voor de component-video van de T 765
kunnen gebruik maken van de volledige frequentieband en zijn
geschikt voor toegestande hdtv-formaten.
De T 765 is geoptimaliseerd voor Component Video-uitgangssignalen
Composite video- en S-video-bronnen kunnen in hun oorspronkelijke
formaat of via Component Video OUT worden bekeken.
MONITORTYPE
INGANG VIDEO
Composite Videoingang
S-Video-ingang Ja Ja Ja
Component
Video-ingang
Component
Video OUT
Ja Ja Ja
Ja
19
S-Videomonitor OUT Composite Video OUT
Ja (Component Video ingang – alleen 480i)
Ja (Component Video ingang – alleen 480i)
BEDIENINGSELEMENTEN
ACHTERPANEEL
4 MP DOCK : De T 765 is uitgerust met een datapoort in het
achterpaneel, waarop een optioneel NAD iPod-dockingstation kan
worden aangesloten. Sluit het optionele NAD iPod-dockingstation aan
op de “MP DOCK” (datapoort) van de T 765 .
5 AUDIO 3 OUT/VIDEO 3 OUT, AUDIO 4 OUT/VIDEO 4 OUT : Sluit
de aansluiting AUDIO 3 OUT/VIDEO 3 OUT of AUDIO 4 OUT/VIDEO 4
OUT van de T 765 aan op de analoge audio-/video-ingang van een
opnamecomponent, zoals een cassettespeler, dvd-recorder of een
externe audio/video-processor. Sluit de ingang AUDIO 3 IN/VIDEO 3 IN
of AUDIO 4 IN/VIDEO 4 IN van de T 765 aan op de betreende uitgang
van de component.
Het signaal bij deze T 765 AUDIO/VIDEO OUT-aansluitingen wordt
bepaald door de bron die het laatst werd geselecteerd via de
brontoetsen op het frontpaneel of de HTR 3 selectietoetsen, met
uitzondering van Source 3 of Source 4. Er staan geen uitgangssignalen
op AUDIO 3 OUT/VIDEO 3 OUT wanneer Bron 3 (Audio 3 IN/Video 3 IN)
is geselecteerd. Er staan ook geen uitgangssignalen op AUDIO 4 OUT/
VIDEO 4 OUT wanneer Bron 4 (Audio 4 IN/Video 3 IN) is geselecteerd.
Op deze manier wordt terugkoppeling door de opnamecomponent
voorkomen, zodat de luidsprekers niet beschadigd kunnen raken.
Wanneer AUDIO 3 OUT/VIDEO 3 OUT en AUDIO 4 OUT/VIDEO 4 OUT
zijn gecongureerd, zijn de toegewezen poorten hetzelfde voor zone 3
en zone 4. Zie ook onderstaande beschrijving over zone-uitgangen.
6 MONITOR (S-Video, Video): Sluit deze aan op de video-ingang van
de monitor/televisie via dubbele RCA- en/of S-Video-kabels van goede
kwaliteit die speciaal zijn bedoeld voor videosignalen. Over het algemeen
is de S-Video-verbinding beter en deze dient gebruikt te worden indien
uw tv/monitor over de overeenkomstige ingang beschikt.
7 AUDIO 1 IN/VIDEO 1 IN, AUDIO 2 IN/VIDEO 2 IN, AUDIO 3
IN/VIDEO 3 IN, AUDIO 4 IN/VIDEO 4 IN, AUDIO 5 IN/VIDEO 5
IN, AUDIO 6 IN : Dit zijn de belangrijkste ingangen van de T 765 .
Sluit S-Video, composiet video en analoog stereo-audiogeluid van
broncomponenten zoals dvd-spelers en hdtv/satelliet-tuners aan.
AUDIO 3 IN/VIDEO 3 IN, AUDIO 4 IN/VIDEO 4 IN kan worden gebruikt
voor opnamecomponenten, zoals een videorecorder of een dvdrecorder, door de opname-ingangen van deze componenten aan te
sluiten op de betreende T 765 AUDIO 3 IN/VIDEO 3 IN en AUDIO 4
IN/VIDEO 4 IN aansluitingen van de T 765 . AUDIO 3 IN/VIDEO 3 IN of
AUDIO 4 IN/VIDEO 4 IN kunnen zonder problemen worden gebruikt
voor componenten waarmee alleen wordt afgespeeld. In dat geval
worden de OUT-aansluitingen niet aangesloten. Raadpleeg tevens
AUDIO 3 OUT/VIDEO 3 OUT, AUDIO 4 OUT/VIDEO 4 OUT hierboven.
AUDIO 6 IN wordt aangeraden voor het aansluiten van speciale analoge
uitgangssignalen van line level audiobronnen, zoals een cd-speler of
een stereotuner.
Er is geen laag-regeling of andere verwerking (behalve de
hoofdvolumeknop) beschikbaar voor deze 7.1 CH. INPUT. Hoewel
de multikanaals audio-uitgangen van een dvd-/videospeler op
deze aansluitingen kunnen worden aangesloten, zijn de resultaten
gewoonlijk beter wanneer de decodeer- en digitaal-analoogomvormers
voor Dolby Digital en DTS van de T 765 worden gebruikt.
9 XM MODULE-INGANG (alleen Noord-Amerikaanse versie) : Sluit
de XM-radiokabel op deze aansluiting aan. Volg de instructies bij de
XM-radio. XM-radio biedt ruim honderd kanalen voor muziek, nieuws,
sport, comedy, praatprogramma’s en entertainment. De signalen
kunnen in het hele land worden ontvangen. De muziekkwaliteit is
digitaal en er zijn vele reclameloze muziekzenders.
N.B.
Hebt u vragen? Bezoek www.xmradio.com.
Luisteraars kunnen zich inschrijven door XM te bezoeken op www.
xmradio.com or door telefonisch contact op te nemen met XM’s Listener
Care op (800) 853 9696 (correct ten tijde van het ter perse gaan van deze
handleiding). Houd uw radio-ID bij de hand. Deze wordt op de radio
weergegeven wanneer u kanaal 0 selecteert.
DAB MODULE-INGANG (alleen Europese versie) : Sluit het andere
uiteinde van de Mini-Din-connector vanaf de uitgangspoort van de
NAD DAB Adaptor DB 1-module op deze aansluiting aan. De T 765 is
alleen compatibel met de NAD DAB Adaptor DB 1. U dient daarom bij
de NAD-dealer inlichtingen in te winnen over de beschikbaarheid van
deze module. Met DAB kunt u programma’s van cd-kwaliteit ontvangen,
zonder storingen en signaalvervormingen.
10 RS-232 : Sluit deze interface via de RS-232 seriële kabel (niet
bijgeleverd) aan op een met Windows® compatibele PC, zodat met
de handelseigen pc-software van NAD of een compatibele externe
controller de T 765 op afstand kan worden geregeld. Ga naar www.
nadelectronics.com/software voor de nieuwste stuurprogramma’s voor
pc-interfaces. NAD is een erkende partner van AMX en Crestron en
ondersteunt deze externe apparaten volledig. Voor meer informatie
kunt u terecht bij uw NAD-audiospecialist.
11 FM, AM ANTENNE-INGANG : De bijgeleverde FM-dipoolantenne
wordt met de bijgeleverde balun-adapter op de FM-connector
aangesloten. Gewoonlijk werkt de antenne het beste wanneer deze
tegen een verticaal oppervlak, zoals een muur, wordt aangebracht,
met de armen volledig uitgetrokken en een horizontale T haaks op
het signaalbronpunt vormend. Sluit de bijgeleverde AM-loopantenne
op deze aansluitingen aan. Indien er een externe AM-antenne wordt
gebruikt, sluit de AM- en GND-aansluitingen dan aan volgens de
instructies bij de antenne. Zie tevens “Naar de radio luisteren”.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
8 7.1 CH INPUT : Sluit deze aan op de betreende analoge audio-
uitgangen van een multikanaals broncomponent, zoals een
dvd-audiospeler of een multikanaals sacd-speler, of een externe
multikanaals decoder (alleen copy protected-formaten staan analoge
signaaloverdracht toe). Deze bronnen wekken gewoonlijk een 5.1-kanaals
uitgangssignaal op, in welk geval de surround back-aansluitingen niet
worden aangesloten. De signalen bij deze aansluitingen zijn te horen
wanneer Source 5 wordt geseleceerd (externe 7.1 audio-ingang wordt
standaard via deze bron weergegeven).
12 SOFT CLIPPING : Voor NAD-eigen Soft Clipping-circuits op
alle kanalen. Wanneer Soft Clipping is ingeschakeld, wordt het
uitgangssignaal van de T 765 beperkt om hoorbare vervorming tot een
minimum te beperken, zelfs al vindt “overdrive” (overcapaciteit) van de
AV-receiver plaats. Soft Clipping kan ingeschakeld blijven om de kans
op een hoorbare vervorming door een te hoge volume-instelling te
verminderen. Kritische luisteraars die van een optimale dynamiek willen
genieten, kunnen deze optie echter uitschakelen.
11
BEDIENINGSELEMENTEN
12
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
ACHTERPANEEL
13 +12 V TRIGGER-UITGANG : Er zijn drie congureerbare +12 V
TRIGGER-uitgangen. Gebruik een 3,5 mm ministekker om +12 V met
een maximumstroomsterkte van 50 mA op randapparatuur te zetten,
zoals een multikanaals versterker of een subwoofer. De middelste
geleider (stroomvoerend) van de 3,5 mm stekker is het regelsignaal. De
buitenste geleider (afscherming) is het aarderetourpad.
TRIGGER IN accepteert een 12 V trigger-uitgang van compatibele
componenten, zoals vermogenscontrollers en apparatuur in huis.
TRIGGER OFF/AUTO. Wanneer de schakelaar op AUTO staat, schakelt
de T 765 de 12 V Trigger Input in (ON), indien dit zo in het menu Trigger
Setup (triggerinstellingen) is aangegeven, en schakelt tegelijkertijd de
HTR 3 en de aan/uit-functie op het frontpaneel uit. In de stand OFF is de
triggeringang uitgeschakeld.
16 AUDIO PRE-OUT : Met AUDIO PRE-OUT kan de T 765 als
voorversterker worden gebruikt bij externe versterkers voor sommige
of alle kanalen. Sluit FRONT L, FRONT R, CENTER, SURR R, SURR L, SURRBL, SURR-BR en CENTER aan op de betreende kanaalingang van een
versterker of versterkers die de overeenkomstige luidsprekers aansturen.
In tegenstelling tot voor de full-range kanalen, is er geen eindversterker
voor een subwoofer in de T 765 ingebouwd. Sluit de SUBW-uitgang
1 of 2 of beide uitgangen aan op een actieve subwoofer of op een
eindversterkerkanaal dat een passief systeem aanstuurt.
N.B
Sluit nooit de externe versterker en de luidsprekeruitgangen van de
T 765 aan op dezelfde set luidsprekers.
WAARSCHUWING
Indien Auto Trigger IN in het menu Trigger Setup is toegewezen aan
‘Main’ of ‘All’ en de TRIGGER-schakelaar staat op ‘AUTO’, dan werken
de aan/uit-toets in het frontpaneel en de corresponderende aan/uitfunctietoetsen van de HTR 3 afstandsbediening niet. Dit betekent in feite
dat deze functie naar een externe controller wordt overgeheveld. Zet
TRIGGER op OFF (uit) voor de normale aan/uit-functie.
Zie onder “Triggerinstellingen” in de uitleg over het menu “Setup”
(instellingen) voor richtlijnen over het congureren van TRIGGER IN/OUT.
14 IR IN/OUT : Deze mini-aansluitingen accepteren en verzenden codes
van afstandsbedieningen in elektrische vorm, waarbij gebruik wordt
gemaakt van standaardprotocols. De aansluitingen zijn bedoeld voor
gebruik met “IR-herhaler” en systemen die over meerdere ruimtes zijn
verdeeld, en voor aanverwante technologieën.
IR IN wordt op de uitgang van een IR-herhaler (infrarood) (Xantech of
vergelijkbaar) aangesloten of op de IR-uitgang van een andere component,
zodat de T 765 vanaf een andere locatie kan worden bediend.
IR OUT 2. Wanneer dit is aangesloten op de IR IN van een randapparaat,
worden de signalen van de afstandsbediening van het randapparaat
door de infrarood ontvanger van de T 765 geaccepteerd voor het
aansturen van de gekoppelde unit.
IR IN en IR OUT 3. Sluit de T 765 IR IN aan op de IR OUT van het
randapparaat. Sluit de IR OUT 3 van de T 765 aan op andere apparatuur
met een IR IN-functie. Bij deze opsteller doet de T 765 dienst als
een “IR-repeater”, zodat het apparaat dat op de IR IN van de T 765 is
aangesloten de andere apparatuur die op de IR OUT 3 van de T 765 is
aangesloten, kan aansturen.
IR OUT 1. In combinatie met IR IN kan IR OUT 1 worden gebruikt als een
“IR-repeater”, net zoals bij IR OUT 3 hierboven. Deze uitgang kan ook als
een IR OUT worden gebruikt zoals voor de IR OUT 2-functie.
Alle NAD-producten met IR IN/IR OUT-functies zijn volledig compatibel
met de T 765 . Neem voor andere modellen contact op met de
betreende servicespecialisten voor informatie over de compatibiliteit
met de IR-kenmerken van de T 765 .
15 ZONE 2, ZONE 3, ZONE 4 : De audio- en videouitgangsbronnen van
een zone worden naar de betreende audio- en vidoe-ingang van een
andere zone gestuurd. Gebruik verbindingskabels van hoge kwaliteit
om ruis over lange afstanden te verminderen. Voor meer informatie
over zone-instellingen kunt u terecht bij “Zoneneregelingen” bij de
uitleg over het hoofdmenu, en tevens bij “Zone-instellingen” in de uitleg
over het menu ‘Setup’ (instellingen).
N.B.
De ZR 4 afstandsbediening kan alleen Zone 2-toepassingen aansturen.
Zones 3 en 4 kunnen worden gecongureerd en beheerd in het OSD-menu
voor de betreende zone. Gebruik hiervoor de navigatietoetsen op het
frontpaneel en de betreende toetsen op de HTR 3 afstandsbediening.
17 SPEAKERS A, SPEAKERS B : Sluit de kanalen FRONT L, FRONT R,
CENTER, SURR R, SURR L, SURR-BL, SURR-BR en CENTER bij SPEAKERS
A aan op de betreende luidsprekers. De + (rode) en - (zwarte)
aansluitpunten van iedere uitgang moeten op de betreende + en
- klemmen van de luidspreker worden aangesloten. Ga zeer voorzichtig
te werk en zorg ervoor dat er geen losse draden tussen klemmen
blijven hangen.
Sluit de linker en rechter kanalen van SPEAKERS B aan op de betreende
luidsprekers op afstand. Wanneer SPEAKERS B is geactiveerd, worden
de uitgangssignalen omgezet in “Stereo Downmix”, zoals aangegeven
op de VFD. Ook wanneer luidspreker A en luidspreker B (LUIDSPREKERS
A + B) tegelijkertijd worden geselecteerd, wordt de bron tot stereo
gedownmixt.
De T 765 produceert een optimale geluidskwaliteit wanneer deze
wordt aangesloten op luidsprekers met een impedantie die binnen
het bereik vallen. Let erop dat alle luidsprekers minimaal 4~ zijn per
luidspreker.
N.B.
Gebruik gevlochten draad met een minimale AWG-waarde van
16. Aansluitingen op de T 765 kunnen worden gemaakt met
bananenstekkers (alleen Amerikaans model) of met niet-beschermde
draad of pennen. Gebruik het dwarsliggende gat door het
aansluitstaae voor verbindingen met niet-beschermde draad of
pennen. Door de plastic moer van de aansluiting los te draaien, is een
schone, nette verbinding mogelijk. Draai de plastic moer weer vast. Voor
een zo klein mogelijk risico voor kortsluitingen mag er slechts een stukje
niet-beschermde draad of pen van circa 1 cm worden gebruikt.
18 AC POWER INLET (netsnoeraansluiting) : Sluit deze aansluiting
aan op het meegeleverde verwijderbare netsnoer (IEC-norm) of een
vergelijkbaar snoer.
19 SWITCHED AC OUTLET (geschakelde ac-uitgang) : Via deze
aanvullende uitgang kan geschakelde voeding op een ander onderdeel
of accessoire worden gezet. De aansluiting wordt met de POWER-toets
op het frontpaneel of met de toetsen ON en OFF op de HTR 3 in- en
uitgeschakeld.
Alle apparaten die op deze aansluiting zijn aangesloten, mogen samen
niet meer dan 120 W trekken.
20 POWER (aan/uit) : Via de POWER-schakelaar wordt voeding van het
lichtnet op de T 765 gezet. Wanneer deze schakelaar op ON staat, staat
de T 765 op standby, wat wordt aangegeven door de oranje standbyLED. Als u van plan bent de T 765 gedurende langere tijd niet te
gebruiken (u gaat bijvoorbeeld op vakantie), zet de POWER-schakelaar
dan op OFF (uit). Wanneer de POWER-schakelaar op OFF staat, dan
kan de T 765 niet worden ingeschakeld met de aan/uit-toets op het
frontpaneel, noch met de HTR 3 afstandsbediening noch met de ZR 4.
