Manual de instrucciones
SISTEMA DE AUDIO CINE EN CASA
Modelo: MX-HT516
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
INTRODUCCIÓN
Con el sistema de audio Cine en Casa MX-HT516 obtendrá un espectacular
sonido una vez conectado este a las correspondientes salidas (5.1), Dolby Digital
AC3 ó DTS de un reproductor DVD.

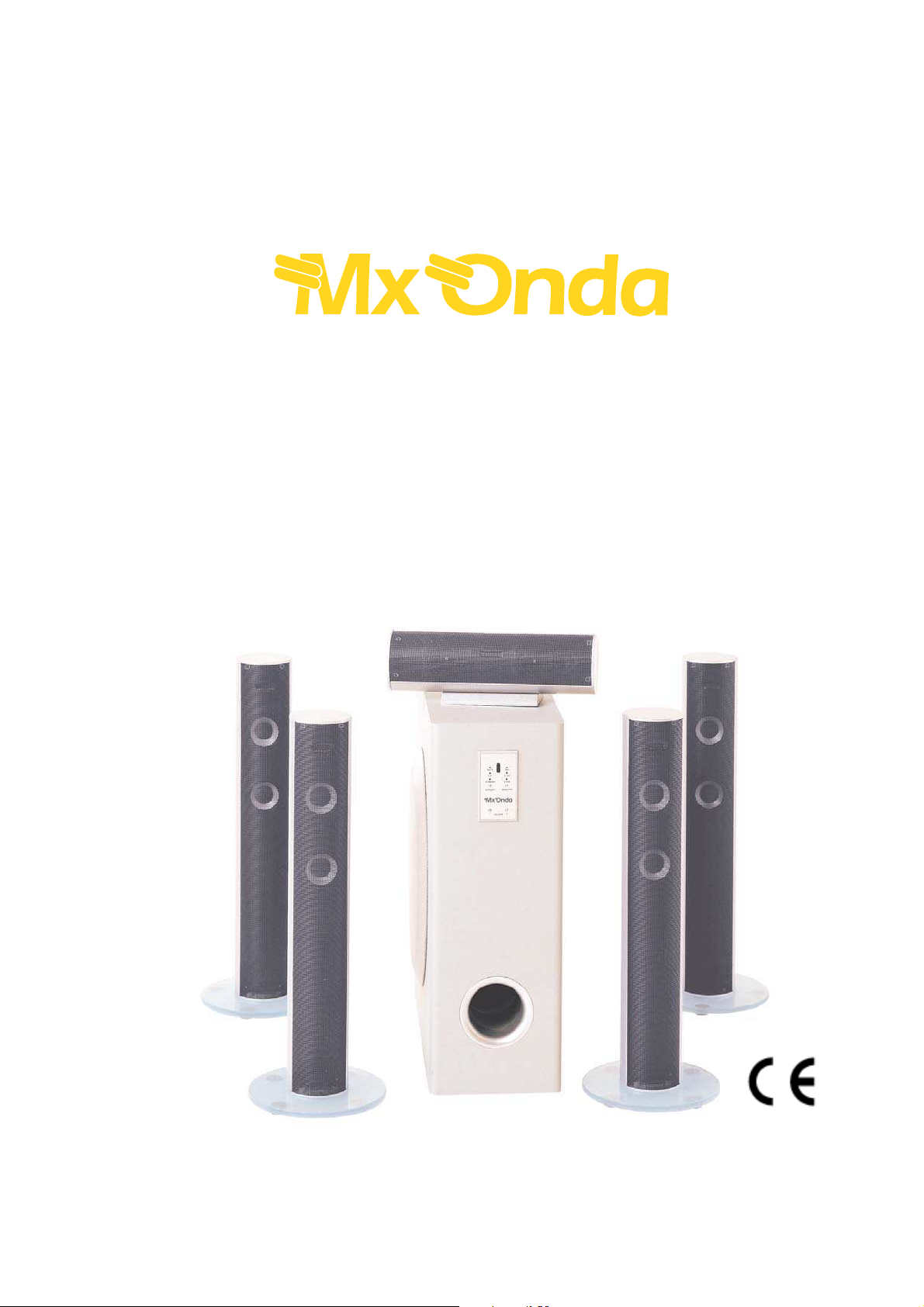

El conjunto está formado por un amplificador de 100 W con 5 canales, 4 columnas
con soporte de cristal, un bafle central y un subwoofer amplificado de 50 W. El
sistema es compatible con S-VCD, VCD, CD y Mp3, etc. Además, a través de las
entradas RCA marcadas como AUX (L y R) podrá conectar cualquier otra fuente
de sonido (TV, vídeo, receptor de satélite, etc.).
Antes de conectar el equipo
• Lea atentamente estas instrucciones.
• Compruebe que el voltaje de su toma de corriente es de 220-230 V~ 50Hz.
PRECAUCIONES
• Evite que el aparato entre en contacto directo con el agua.
• Para desenchufar el cable de la red tire suavemente de la clavija de este.
Nunca lo haga estirando del cable.
• Cuando exista alguna posibilidad de tormenta eléctrica es conveniente
desconectar el cable de alimentación.
• Antes de encender el equipo por primera vez, asegúrese de que los
altavoces y el cable de alimentación han sido instalados correctamente.
• No introduzca ningún objeto en el subwoofer, no quite los tornillos para
desmontarlo ni manipule en el interior del mismo. Recuerde que el aparato
está alimentado a 230 V.
• Si el aparato se ha caído o en caso de que no funcione adecuadamente, si
el cable, la clavija u otras partes presentan deterioro, absténgase de usarlo
y no intente desmontarlo o repararlo. Contacte con su distribuidor o Centro
de Servicio Técnico MX ONDA más cercano.
2
• Este aparato ha sido diseñado para uso dentro de la casa. Evite que el sitio
de ubicación, sean lugares con exceso de polvo, humedad o esté próximo a
equipos que generen calor. Compruebe que el equipo esté bien ventilado.
MONTAJE DE LAS COLUMNAS
1. Sitúe la cara pulida del soporte de cristal (con los tacos de goma mirando
hacia usted), sobre la base de la columna (donde está ubicado el terminal
de conexión), haga coincidir los orificios de ambas piezas e introduzca los
tornillos de estrella suministrados y apriételos con cuidado.
2. Conecte el cable de color blanco o cobre al terminal rojo (+) y el cable de
color blanco/azul o plata al terminal negro (-).
3. Repita los pasos anteriores con las restantes columnas.
NOTA: Al tratarse de un soporte de cristal tenga precaución cuando apriete los
tornillos de sujeción.
EMPLAZAMIENTO
El emplazamiento de los altavoces juega un papel muy importante para obtener
el máximo efecto del espectacular sonido del sistema Cine en Casa. Sitúe los
altavoces frontales izquierdo y derecho a ambos lados del televisor, coloque el
bafle del canal central sobre o bajo el televisor y los altavoces surround traseros
a ambos lados del espectador respectivamente. Procure que estos no queden
demasiado lejos del oyente.
El amplificador subwoofer deberá colocarse en la parte delantera y si es posible
en ángulo, para evitar que el sonido reflejado en la pared contrarreste y atenúe
el efecto de super graves.
NOTA: El subwoofer no esta apantallado magnéticamente, por ese motivo,
evite ponerlo cerca del televisor. Mantenga una distancia superior a
50 cm.
MANDO A DISTANCIA
Instalación de las pilas en el mando a distancia
1. Retire la tapa del compartimento de las pilas situado en la parte inferior del
mando a distancia.
2. Inserte dos pilas de 1,5 V del tipo LR3, AAA o similar y colóquelas de forma
que los terminales + y – se correspondan con el dibujo grabado en el
interior de dicho alojamiento.
3. Cierre la tapa del compartimento de las pilas.
