Istruzione d'uso per lavabiancheria SOFTTRONIC W 410

Leggere assolutamente l'istruzione d'uso e di montaggio prima di procedere al posizionamento, all'installazione e alla messa in funzione dell'apparecchio. In questo modo si evitano danni a se stessi e alle apparecchiature.

WPS

M.-Nr. 05 805 230

Il Vostro contributo alla tutela dell'ambiente

Smaltimento dell'imballaggio

L'imballaggio serve a impedire che l'apparecchio subisca dei danni duran te il trasporto. I materiali impiegati sono stati selezionati secondo criteri di ri spetto per l'ambiente e di facilità nello smaltimento e sono infatti riciclabili.

Il reintegro dell'imballaggio nel circuito dei materiali consente di risparmiare materie prime oltre che di ridurre il volu me degli scarti. L'imballaggio è generalmente ritirato dai rivenditori.

Smaltimento di vecchie appa recchiature

Le vecchie apparecchiature contengo no ancora sostanze preziose. Restituite quindi il vecchio apparecchio al circuito dei materiali attraverso il Vostro rivendi tore o il circuito di raccolta pubblico.

Fino al momento dello smaltimento te nere i bambini lontani dall'apparecchio.

Osservare quanto riportato nelle istru zioni d'uso al capitolo "Indicazioni per la sicurezza e avvertenze".

Indice

Il Vostro contributo alla tutela dell'ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento dell'imballaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento di vecchie apparecchiature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Indicazioni per la sicurezza e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Descrizione macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Particolari caratteristiche di dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Programmi speciali

(Seta /, LANA /, Mini, Biancheria mista, Risciacquo extra) . . . . . . . . . . . . . 9

Stiratura facile nel programma Delicati e Seta / . . . . . . . . . . . . . . . . . . . . . . . 9

Sistema +Acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Funzioni di servizio (blocco programma, funzione di chiusura). . . . . . . . . . . . 10

Attualizzazione dei programmi (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Principali elementi di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Selettore programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tasti delle funzioni supplementari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tasto "Centrifuga" e relative spie di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . 12

La prima messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Per lavare nel rispetto dell'ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Consumo di acqua e di energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Scegliere la funzione supplementare adatta (Ammollo, Prelavaggio, Intenso) 14

Consiglio per la successiva asciugatura in macchina . . . . . . . . . . . . . . . . . . . 14

Il modo corretto di lavare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Istruzione breve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Panoramica programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Preparazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Scelta del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Funzioni supplementari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Fine del programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Aggiungere/ estrarre anzitempo la biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Indice

Interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Modificare il programma scelto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tralasciare uno scatto programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Cambiare / interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Svolgimento del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Detersivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Decalcificante dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Componenti - Detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Ammorbidente e amido (liquido o in polvere) . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Immissione automatica dell'ammorbidente o dell'amido liquido . . . . . . . . . . . 29

Immissione separata di ammorbidente o di amido liquido . . . . . . . . . . . . . . . 29

Immissione separata di amido in polvere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Colorare / Decolorare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Funzioni di servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Blocco elettronico del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Funzione elettronica di chiusura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Cura e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pulire la macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pulire il cassetto detersivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pulire il filtro afflusso acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Guasti, cosa fare? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Cosa fare se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Il programma non si avvia.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Il programma è stato interrotto e compare una segnalazione di guasto. . . . . . . . 35

Il programma di lavaggio si svolge come di consueto, tuttavia appare

una segnalazione di guasto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Guasti in generale oppure risultato di lavaggio non soddisfacente.. . . . . . . . . . . 37

Lo sportello di carico non si apre con il relativo tasto. . . . . . . . . . . . . . . . . . . . . . 39

Aprire lo sportello di carico in caso di scarico bloccato e/

o di interruzione della corrente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

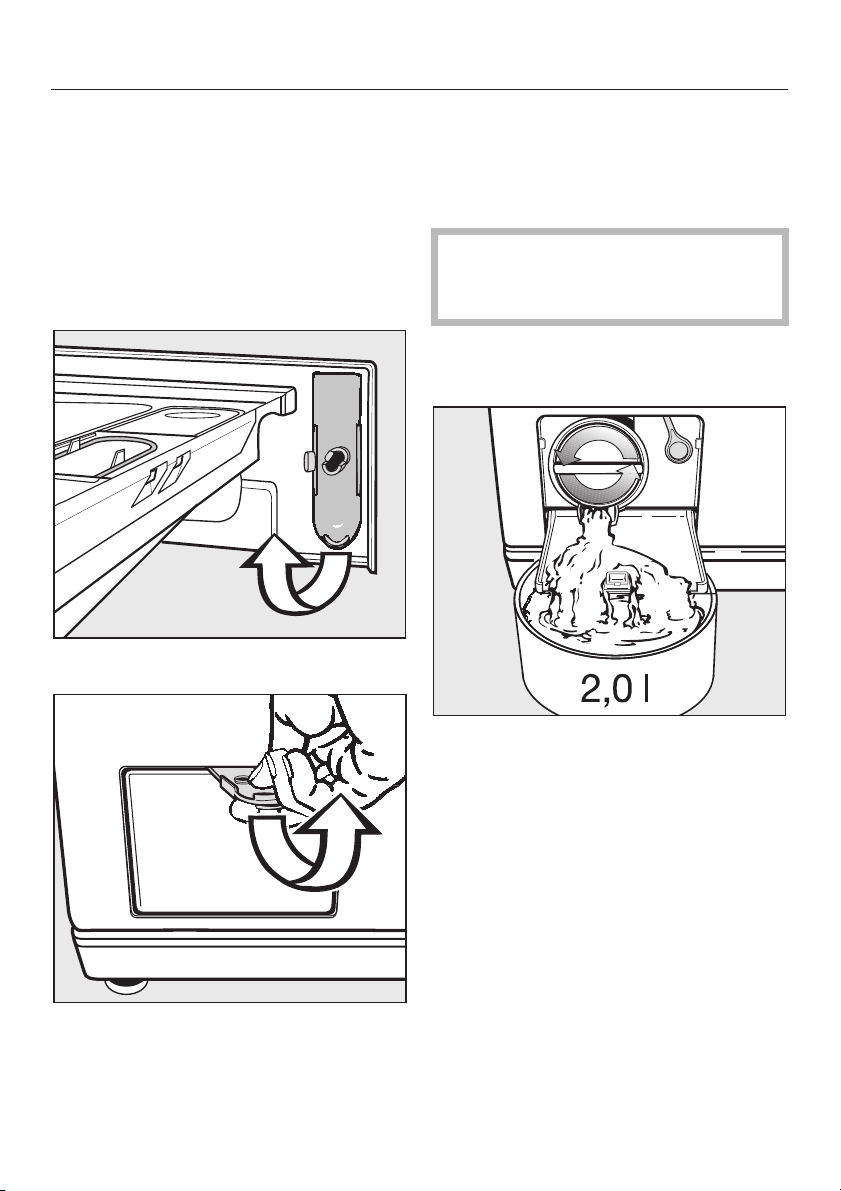

Scarico intasato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Aprire lo sportello di carico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Assistenza tecnica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Indice

Posizionamento e allacciamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Vista frontale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Vista posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Superficie di posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Posizionamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Togliere la sicurezza trasporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Montare la sicurezza trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Registrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Svitare i piedini e bloccarli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Inserimento sotto un piano di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Colonna bucato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Afflusso acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Scarico dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Allacciamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Dati di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Indicazione per test comparativi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Funzioni di programmazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Sistema + Acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Ciclo delicato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Raffreddamento liscivia in COTONE/COLORATI. . . . . . . . . . . . . . . . . . . . . . . . . . 61

Funzione Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Tempo di ammollo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Indicazioni per la sicurezza e avvertenze

Prima di mettere in funzione la mac china leggere attentamente la pre sente istruzione, poiché contiene in formazioni importanti sulla sicurez za, sull'uso e sulla manutenzione dell'elettrodomestico. In questo modo si evitano pericoli alla propria incolumità nonché danni alla mac china. Conservare l'istruzione d'uso e con segnarla anche a eventuali utenti successivi.

Impiego corretto

Questa lavabiancheria è predispo-

sta esclusivamente per il lavaggio di capi dichiarati lavabili in macchina dalle case produttrici di tessuti. Altri tipi d'impiego possono essere pericolosi. La casa produttrice non risponde per danni causati da un impiego improprio o da un uso scorretto della macchina.

Sicurezza tecnica

Prima dell'installazione controllare

che la macchina non presenti dan ni visibili esternamente. Non installare né mettere in funzione una macchina danneggiata.

Prima di allacciare la macchina

confrontare assolutamente i dati di allacciamento (protezione, tensione e frequenza), riportati sulla targhetta dati, con quelli dell'impianto elettrico della casa. In caso di dubbi interpellare un elettricista qualificato.

La sicurezza elettrica è garantita

solo se la macchina è allacciata a un regolamentare conduttore di messa a terra. È indispensabile assicurarsi che questa condizione sia soddisfatta perché si tratta di una premessa fondamentale. In caso di dubbi far controllare l'impianto elettrico da un elettricista qualificato. La casa produttrice non risponde per danni causati dalla mancanza o dall'interruzione del conduttore di mes sa a terra.

Non utilizzare prolunghe per allac

ciare la macchina all'alimentazione elettrica (pericolo d'incendio dovuto al surriscaldamento).

La macchina è conforme alle vi-

genti disposizioni in materia di sicurezza. Riparazioni non eseguite in maniera corretta possono causare seri pericoli all'utente, per i quali la casa produttrice non si assume alcuna responsabilità. Le riparazioni possono essere infatti eseguite solamente da tecni ci qualificati e autorizzati da Miele.

Tenere presente, in caso di guasti

o di operazioni di pulizia e manu tenzione, che la macchina è staccata dalla rete elettrica solo se:

–

la spina del cavo di alimentazione elettrica è staccata dalla presa, op pure se

–

l'interruttore principale dell'impianto elettrico è disinserito, oppure se

–

il fusibile dell'impianto elettrico è completamente svitato.

Indicazioni per la sicurezza e avvertenze

Il Waterproof-System di Miele è un

dispositivo di protezione contro danni causati da eventuali fuoriuscite di acqua, attivo se

la macchina è allacciata alla rete idri

–

ca ed elettrica in modo corretto e se eventuali danni visibili sono stati im

–

mediatamente e correttamente ripa rati.

Eventuali pezzi difettosi devono es

sere sostituiti con pezzi di ricambio originali Miele. Solo così viene garantito il rispetto dei requisiti di sicurezza che Miele impone alle sue macchine.

Se il cavo d'allacciamento alla rete

elettrica è danneggiato, sostituirlo con uno speciale cavo di allacciamento Miele.

Uso

L'incasso e il montaggio di questa

macchina in luoghi non stazionari (ad es. sulle navi) possono essere effettuati solo da tecnici o aziende specia lizzate che garantiscano i presupposti per un impiego sicuro della macchina.

Non installare la macchina in am

bienti esposti al gelo. Se i tubi ge lano possono scoppiare; inoltre, con temperature inferiori al punto di conge lamento l'attendibilità dell'elettronica viene pregiudicata.

Prima di mettere in funzione la

macchina assicurarsi che sia stata tolta la traversa di trasporto sul retro (si veda al capitolo "Posizionamento e al lacciamento", capoverso "Togliere la si

curezza trasporto"), altrimenti durante la

centrifugazione sia la macchina che i mobili o gli elettrodomestici adiacenti potrebbero riportare dei danni.

In caso di assenza prolungata (ad

es. vacanza) chiudere il rubinetto dell'acqua, a maggior ragione se nelle vicinanze della macchina non c'è uno scarico a pavimento (pozzetto). Perico lo di allagamento.

Prima di allacciare il tubo di scari-

co a un lavandino assicurarsi che l'acqua possa defluire con sufficiente rapidità. Fissare saldamente il tubo di scarico poiché la forza repulsiva dell'acqua potrebbe spostarlo dal lavandino.

Fare attenzione a non lavare insie-

me alla biancheria anche corpi estranei (ad es. chiodi, aghi, monete, graffette) che possono danneggiare delle parti della macchina (ad es. la va sca d'acqua, il cestello), le quali a loro volta possono rovinare la biancheria.

Indicazioni per la sicurezza e avvertenze

Se il detersivo viene dosato corret

tamente, non è necessario decalci ficare la macchina. Qualora si volesse ugualmente procedere alla decalcifica zione, utilizzare solo prodotti anticalca re speciali con protezione antiruggine, reperibili presso il proprio rivenditore di fiducia Miele o presso l'assistenza tec nica Miele. Attenersi assolutamente alle modalità d'impiego riportate sul prodot to.

Tessuti, precedentemente trattati

con detersivi che contengono sol venti, devono essere accuratamente ri sciacquati con acqua pulita prima del lavaggio in macchina.

Non utilizzare mai in lavatrice de-

tersivi che contengono solventi (ad es. benzina per smacchiare). Si rischia infatti che delle parti della macchina vengano danneggiate e che si generino esalazioni tossiche. Sussiste inoltre pericolo d'incendio e di esplosione.

Si tenga presente che se sono im

postate temperature di lavaggio elevate, il vetro oblò diventa caldo. Impedire quindi ai bambini di toccarlo durante il procedimento di lavaggio.

Impiego di accessori

L'impiego di accessori è soggetto

ad espressa autorizzazione Miele. Per gli accessori non autorizzati è escluso il diritto alla garanzia e a pre stazioni in garanzia e/o per vizi e difetti del prodotto.

Prima dello smaltimento di vecchie apparecchiature

Sfilare la spina dalla presa e rende-

re inservibili sia il cavo d'allacciamento che la spina in modo da impedire che la macchina venga utilizzata impropriamente.

I prodotti coloranti devono essere

dichiarati idonei all'uso in lavatrice e devono essere utilizzati esclusiva mente in ambito domestico. Attenersi scrupolosamente alle indicazioni per l'uso riportate sulla confezione.

I prodotti decoloranti non devono

invece assolutamente essere utiliz zati in lavatrice perché per i loro com posti contenenti zolfo possono risultare corrosivi.

Descrizione macchina

Particolari caratteristiche di dotazione

Programmi speciali (Seta /, LANA /, Mini, Biancheria mista, Risciacquo extra)

Programma per capi che richiedono

–

il lavaggio a mano (Seta /) Capi che richiedono il lavaggio a

mano o sui quali si formano facilmen te delle pieghe e che non contengo no lana possono essere lavati con il programma Seta /.

– Programma per capi che richiedono

il lavaggio a mano (LANA /) Capi in lana o misto lana che richie-

dono il lavaggio a mano possono essere lavati con il programma LANA /.

– Programma per piccoli carichi (Mini)

Si tratta di un programma per biancheria colorata per il lavaggio veloce di capi solo leggermente sporchi.

Stiratura facile nel programma Delicati e Seta /

La biancheria viene lavata e centrifuga ta in modo particolarmente delicato. In questo modo viene ridotta la formazio ne delle pieghe e facilitata la stiratura.

Sistema +Acqua

Con questo sistema è possibile lavare e/o risciacquare con una maggiore

quantità di acqua. Nei programmi

COTONE/COLORATI e LAVA/INDOSSA

può essere selezionato anche un ri sciacquo aggiuntivo.

–

Programma per carichi di biancheria mista (Biancheria mista)

Con questo programma possono es sere lavati in un unico carico capi in tessuti diversi ma dello stesso colore.

–

Programma per il semplice risciac quo dei capi (Risciacquo extra)

Con questo programma i capi ven gono semplicemente risciacquati ed eventualmente centrifugati.

Descrizione macchina

Funzioni di servizio (blocco program ma, funzione di chiusura)

Blocco elettronico del programma Il blocco elettronico impedisce che il

programma venga interrotto oppure che venga aperto lo sportello di carico durante il suo svolgimento. Al termine del programma il blocco viene automa ticamente disattivato.

Funzione elettronica di chiusura La chiusura elettronica protegge la Vo

stra macchina da interventi di terzi, ad esempio in lavanderie comuni. Se la funzione è attiva, non è possibile:

– aprire lo sportello mediante il tasto

Sportello

– avviare alcun programma.

, né

Attualizzazione dei programmi

(Update)

La spia di servizio contrassegnata con "PC" sul pannello comandi serve all'assistenza tecnica come punto di trasmissione per eseguire un Update dei programmi (PC = Programme Cor rection).

In questo modo il comando della Vostra lavabiancheria sarà sempre al passo con le scoperte e le evoluzioni nel cam

po dei detersivi, dei tessuti, dei proce dimenti di lavaggio.

Miele renderà tempestivamente nota la possibilità di attualizzare i programmi.

Pannello comandi

Descrizione macchina

a Tasto START

per avviare il programma di lavaggio.

b Tasti delle funzioni supplementari

per selezionare le funzioni supplementari. Con il tasto superiore si impostano le funzioni

Ammollo

Con il tasto inferiore si attiva la funzione supplementare Spia accesa = funzione attiva Spia spenta = funzione non attiva

c Spie di controllo del numero di giri

in centrifugazione

d Tasto Centrifuga

per modificare il numero di giri in centrifugazione, per selezionare il

Fermo acqua in vasca l'Esclusione centrifuga

Intenso,Prelavaggio

e relative combinazioni.

+ Acqua

oppure

e Selettore programmi

per selezionare il programma di la vaggio di base e la relativa temperatura. Il selettore programmi può essere ruotato sia verso destra che verso sinistra.

f Indicatore svolgimento programmi

informa sullo scatto programma di volta in volta raggiunto durante lo svolgimento del programma di lavaggio.

g Spie di controllo guasti e di servi

zio

h Tasto I-Avvio/0-Arresto (jk)

per inserire / disinserire la macchina oppure interrompere il programma.

i Tasto Sportello

per aprire lo sportello di carico.

Descrizione macchina

Principali elementi di comando

Selettore programmi

Esso consente di impostare il program ma base di lavaggio e la temperatura appropriata. La ghiera luminosa si spegne alcuni mi nuti dopo la fine del programma per evitare inutili sprechi di energia.

Tasti delle funzioni supplementari

I programmi base possono essere inte grati con diverse funzioni supplementa ri. Il tasto superiore permette di scegliere tra le funzioni supplementari

Prelavaggio,Ammollo

nazioni. Il tasto inferiore consente di attivare la funzione supplementare funzione è attiva se è accesa la relativa spia di controllo. Se nonostante la pressione del tasto, la spia di una funzione non si accende, significa che tale funzione supplementare non è compatibile con il programma base impostato.

Tasto "Centrifuga" e relative spie di controllo

Il numero massimo di giri selezionabile varia a seconda del programma di volta in volta impostato.

Max. nu mero di giri

1300 COTONE/COLORATI, Mini, Inami

dare, Scarico/ Centrifuga

1200 LANA, Risciacquo extra

900 LAVA/INDOSSA, Biancheria mista 600 DELICATI 400 Seta

Programmi base

Intenso

e relative combi-

+ Acqua

. Una

Impostare la velocità di centrifuga zione

Premendo il tasto "Centrifuga" è possi bile modificare il numero di giri in cen

trifugazione. Non è tuttavia possibile impostare un numero di giri superiore al massimo previsto dal programma.

Le spie di controllo indicano il numero

di giri in centrifuga di volta in volta sele zionato.

Escludere la centrifuga

Premere il tasto "Centrifuga" fino a:

– Fermo acqua in vasca

I tessuti non vengono centrifugati e rimangono immersi nell'acqua dopo l'ultimo risciacquo. In questo modo viene ridotta la formazione delle pieghe nel caso in cui non sia possibile prelevare immediatamente i capi al termine del programma. Per proseguire effettuando la centrifuga impostare un numero di giri. Per proseguire invece senza centrifugare, preme re il tasto

Sportello

. L'acqua presente nel cestello viene scaricata, dopo di che sarà possibile, premendo di nuo vo il tasto, prelevare la biancheria.

–

Esclusione centrifuga I capi non vengono centrifugati.

Dopo aver scaricato l'acqua dell'ultimo risciacquo, la macchina passa direttamente alla fase antipie ga. Con questa impostazione non avviene né la centrifugazione finale, né la centrifugazione intermedia tra i risciacqui.

La prima messa in funzione

Prima di mettere in funzione la mac china, verificare che sia stata posi zionata e allacciata in modo corretto. Al proposito seguire quanto riportato al capitolo "Posizionamento e allac ciamento".

Per motivi di sicurezza la macchina non può effettuare una centrifuga finché non è stata completata la prima messa in funzione, che consiste nell'esecuzio ne di un programma di lavaggio senza biancheria e senza detersivo.

Impiegando del detersivo, infatti, si potrebbe formare troppa schiuma

Grazie a questo primo "lavaggio" viene attivata la valvola a sfera che consente l'impiego di tutta la quantità di detersivo.

^ Aprire il rubinetto dell'acqua. ^ Premere il tasto jk. ^ Ruotare il selettore programmi su

COLORATI 40°C.

Premere il tasto "Centrifuga" più volte, finché si accende la spia di controllo "Esclusione centrifuga".

Premere il tasto START.

Al termine del programma si conclude anche la prima messa in funzione.

Per lavare nel rispetto dell'ambiente

Consumo di acqua e di energia

Sfruttare la massima capacità di cari

–

co di ogni programma di lavaggio. Il consumo di acqua e di energia, ri ferito alla quantità complessiva, sarà così più contenuto.

Per piccoli carichi di biancheria utiliz

–

zare i programmi oppure

Nel programma COTONE/

–

COLORATI, la macchina rileva auto nomamente un eventuale carico ri dotto e ridimensiona automaticamen te il fabbisogno di acqua, tempo ed energia. La durata del programma può quindi essere ridotta nel corso del programma stesso.

– Anziché utilizzare il programma

COTONE 95°C, scegliere il programma COLORATI 60°C e la funzione supplementare modo si risparmia il 35% - 45% di energia. La durata del lavaggio viene prolungata. Per i tipi di sporco più diffusi, questo programma è di solito più che sufficiente. Per tipi di sporco più tenaci o per macchie vecchie se lezionare la funzione supplementare Ammollo.

Mini

Biancheria mista

Intenso

. In questo

Detersivo

Non dosare più detersivo di quanto

–

indicato sulla confezione.

Nel caso di carichi ridotti, ridurre pro

–

porzionalmente anche la quantità di detersivo (ca. zo carico).

Scegliere la funzione supplementare adatta (Ammollo, Prelavaggio, Intenso)

Selezionare:

un programma di lavaggio senza funzioni supplementari per capi da leggermente a normalmente sporchi senza macchie evidenti;

un programma di lavaggio con la funzione supplementare capi da normalmente a molto sporchi con macchie evidenti.

– Preferire la funzione supplementare

Ammollo

Per l'ammollo e per il successivo lavaggio principale viene infatti usata la stessa liscivia.

Consiglio per la successiva asciugatura in macchina

–

Al fine di risparmiare energia durante l'asciugatura, scegliere il maggior numero possibile di giri in centrifuga zione ammesso dal programma di la vaggio.

/3in meno per il mez

a quella del

Prelavaggio

Intenso

per

Il modo corretto di lavare

Istruzione breve

Raccomandazione: È opportuno prendere prima familiarità

con l'uso della macchina. A questo scopo si consiglia di leggere i paragrafi dettagliati "Preparazione", "Selezione programma" e "Fine Programma" di questo capitolo.

A Preparare e assortire la biancheria

Selezione del programma:

B Inserire la lavabiancheria C Aprire lo sportello di carico D Introdurre la biancheria in macchina E Chiudere lo sportello di carico F Scegliere il programma G Selezionare il numero di giri in centri-

fugazione

H Selezionare eventualmente la/le fun-

zione/i supplementare/i

Quale programma utilizzare per i diversi tipi di biancheria si ricava dalla panora mica programmi che segue.

I Caricare il detersivo J Avviare il programma

Fine programma:

K Aprire lo sportello di carico L Prelevare la biancheria M Disinserire la lavabiancheria N Chiudere lo sportello di carico

Il modo corretto di lavare

Panoramica programmi

COTONE/COLORATI 9ö876

Tipi di tessuto Capi in cotone o lino, ad es. lenzuola, tovaglie, asciu

gamani in spugna, jeans, T-Shirts, intimo, biancheria

per neonati. Funzioni supplementari Ammollo, Prelavaggio, Intenso, +Acqua Indicazioni particolari

Detersivo Detersivi universali, per capi colorati, liquidi Carico max. 5 kg Indicazione per Istituti di controllo:

Per eseguire un controllo secondo la norma EN 60456 deve essere premuto il tasto

Intenso

LAVA/INDOSSA 4321

Tipi di tessuto Capi in fibre sintetiche, tessuti misti o cotone trattato,

Funzioni supplementari Ammollo, Prelavaggio, Intenso, +Acqua Indicazioni particolari

Utilizzare il programma COTONE solamente per

–

biancheria contaminata o molto sporca. Per capi da normalmente a molto sporchi o con

–

macchie evidenti selezionare la funzione supple mentare

Per capi con macchie tenaci e/o vecchie, seleziona

–

re le funzioni supplementari

– Per tessuti intrisi di sporco (ad es. polvere o sabbia),

selezionare la funzione supplementare

– Lavare capi di colore scuro con detersivi liquidi o

detersivi per capi colorati.

ad es. camicie, camicette, camici, tovaglie.

–

Per capi da normalmente a molto sporchi o con mac chie evidenti selezionare la funzione supplementare

Intenso

IntensoeAmmollo

Prelavaggio

Detersivo Detersivi universali, liquidi, per capi colorati oppure per

capi delicati Carico max. 2,5 kg Indicazione per Istituti di controllo:

Per eseguire un controllo secondo la norma EN 60456 deve essere premuto il ta sto

Intenso

Il modo corretto di lavare

DELICATI ac

Tipi di tessuto Capi in fibre sintetiche, tessuti misti, seta artificiale o cotone trat

tato, come ad es. camicie, camicette. Tende, dichiarate idonee al lavaggio a macchina dal produttore.

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo per capi delicati Carico max. 1 kg

Seta /

Tipi di tessuto Capi di vestiario lavabili a mano che non contengono lana. Funzioni

supplementari Indicazioni

particolari

Detersivo Detersivo per capi delicati Carico max. 1 kg

LANA /

Tipi di tessuto Capi in lana e misto lana che si devono lavare a mano oppure

Indicazioni particolari

Detersivo Detersivo per capi in lana Carico max. 2 kg

Ammollo, Prelavaggio, Intenso

Per capi da normalmente a molto sporchi o con macchie evi

–

denti selezionare la funzione supplementare In questo programma si riduce la formazione di pieghe (stira

–

tura facile). A causa della polvere che vi si annida, per le tende è spesso

–

opportuno utilizzare un programma con Se sulle tende si formano facilmente delle pieghe, ridurre il

–

numero di giri in centrifugazione o addirittura escludere la centrifuga.

+Acqua

– In questo programma si riduce la formazione di pieghe (stira-

tura facile).

–

Lavare collant e reggiseni chiusi in un sacco per biancheria.

–

Utilizzare un detersivo per tessuti delicati.

che si possono lavare in lavatrice.

–

Durante la centrifugazione finale la spia di controllo del nume ro di giri segna 1300 giri/minuto, tuttavia la centrifugazione viene effettuata a 1200 giri/minuto per trattare più delicata mente i capi.

Intenso

Prelavaggio

Il modo corretto di lavare

Mini 7

Tipi di tessuto Capi solo leggermente sporchi, che potrebbero essere

lavati con il programma Colorati. Funzioni supplementari +Acqua Indicazioni particolari

Detersivo Detersivi universali, per capi colorati, liquidi Carico max. 2,5 kg

Biancheria mista 72

Tipi di tessuto Carico misto di capi lavabili con i programmi

Funzioni supplementari Ammollo, Prelavaggio, Intenso, +Acqua Indicazioni particolari – Per capi da normalmente a molto sporchi o con

Detersivo Detersivi universali, per capi colorati, liquidi Carico max. 3 kg

Inamidare

Tipi di tessuto Tovaglie, tovaglioli, grembiuli, abbigliamento da lavoro. Indicazioni particolari – I capi devono essere appena lavati, ma non trattati

Carico max. 5 kg

Risciacquo extra

Tipi di tessuto Capi che devono essere semplicemente risciacquati

Indicazioni particolari

Carico max. 5 kg

Scarico/Centrifuga

Indicazioni particolari

Carico max. 5 kg

dosare una quantità inferiore di detersivo (come per

–

il mezzo carico)

COLORATI e LAVA/INDOSSA dello stesso colore.

macchie evidenti selezionare la funzione supplementare

con ammorbidente.

ed eventualmente centrifugati.

–

Durante la centrifugazione finale la spia di controllo del numero di giri segna 1300 giri/minuto, tuttavia la centrifugazione viene effettuata a 1200 giri/minuto per trattare più delicatamente i capi.

–

Solo scarico: Ruotare il selettore programmi su

Esclusione centrifuga

Intenso

Il modo corretto di lavare

Preparazione

A Preparare e assortire la biancheria

^ Svuotare eventuali tasche.

,Corpi estranei (come ad es.

chiodi, monete o graffette) possono danneggiare la biancheria e parti della macchina.

^ Se i capi sono macchiati, provvedere

a eliminare le macchie prima del la vaggio, possibilmente finché sono fresche. Trattare le macchie con un panno che non perda colore, senza strofinare.

Non utilizzare assolutamente in

macchina detergenti chimici che contengono solventi.

Assortire i tessuti in base al colore e

ai simboli riportati sull'etichetta tratta mento tessuti (applicata generalmen te sul colletto oppure lungo la cucitu ra laterale).

Durante i primi lavaggi spesso i tessuti di colore scuro stingono. Le prime volte lavare quindi separatamente i capi nuo vi di colore scuro.

– Tende:

togliere gancetti e piombini oppure avvolgerli in un panno.

– Reggiseni:

togliere oppure cucire ferretti di sostegno, balene e stecche.

– Maglieria, jeans, pantaloni e T-Shirt:

se le case produttrici lo consigliano, rivoltare l'interno verso l'esterno.

–

Prima del lavaggio chiudere cernie re, ganci e asole.

–

Chiudere le federe, in modo che la biacheria non possa infilarvisi.

Non lavare capi dichiarati non lavabili in lavatrice, ovvero che riportano il se guente simbolo trattamento tessuti: h.

Il modo corretto di lavare

Scelta del programma

B Inserire la lavatrice

Premere il tasto jk.

C Aprire lo sportello di carico

Premere il tasto

sportello di carico.

D Introdurre la biancheria

Dispiegare la biancheria ed introdurla

nel cestello non pressata. Capi di biancheria di diversa grandezza raf forzano l’effetto di lavaggio e si distri buiscono meglio durante la centrifu gazione.

Sfruttare la quantità massima di carico prevista dal programma di lavaggio. Il consumo idrico ed energetico, relativo alla quantotà totale, risulterà così ridotto al minimo. Tenere comunque presente che un carico eccessivo del cestello pregiudica il risultato di lavaggio e favorisce la formazione di pieghe.

Sportello

e aprire lo

F Scegliere il programma

^ Ruotare il selettore programmi sul

programma desiderato.

G Scegliere il numero di giri in centri-

fugazione

E Chiudere lo sportello di carico con

leggero slancio

Fare attenzione che i tessuti non si in castrino tra sportello ed anello di guar nizione.

Premere ripetutamente il tasto "Cen trifuga" finchè la spia di controllo del numero di giri in centrifugazione de siderato è accesa.

Una modifica del numero di giri in cen trifugazione è possibile solo nei limiti consentiti dal programma di lavaggio base.

Il modo corretto di lavare

Funzioni supplementari H Selezionare le funzioni supplemen

tari

Le funzioni supplementari possono es sere attivate solamente se compatibili con il programma base di volta in volta impostato. Il tasto superiore permette di impostare le funzioni o le combinazioni di funzioni in questa sequenza:

Intenso,IntensoePrelavaggio,Intenso

Ammollo,Prelavaggio,Ammollo

pure nessuna. Il tasto inferiore permette di attivare o disattivare la funzione supplementare

+ Acqua

Viene prolungata la durata del lavaggio principale.

Prelavaggio

Per capi molto sporchi.

Ammollo

Funzione indicata per biancheria par ticolarmente sporca e macchiata di sostanze che contengono albumina

(come ad es. sangue, grassi, ciocco lata).

– La durata dell'ammollo può essere

programmata in scatti di 30 minuti da un minimo di 30 minuti a un massimo di 2 ore.

– Al momento della fornitura è pro-

grammato un tempo di ammollo di 2 ore.

Per impostare un tempo di ammollo diverso consultare quanto descritto nel capitolo "Funzioni di programmazione", al paragrafo "Ammollo".

Per attivare una funzione premere il relativo tasto. Il tasto superiore deve essere premuto più volte finché si ac cende la spia di controllo della fun zione o delle funzioni supplementari desiderate.

Intenso

Funzione indicata per capi da nor malmente a molto sporchi o con macchie evidenti.

+ Acqua

La funzione supplementare consente di lavare con una maggiore quantità di acqua in quattro diverse op zioni. Queste opzioni sono descritte nel

capitolo "Funzioni di programmazione",

al capoverso "Sistema + Acqua".

Al momento della fornitura, premendo il tasto

+ Acqua

dell'acqua sia durante il lavaggio che durante il risciacquo.

viene aumentato il livello

+ Acqua

Il modo corretto di lavare

I Aggiungere il detersivo

Un dosaggio corretto del detersivo è importante perchè . . .

se il detersivo è troppo poco

la biancheria non risulta pulita e col

–

passare del tempo diventa grigia e rigida

residui di grasso si depositano sulla

–

biancheria sulla resistenza di riscaldamento si

–

formano depositi calcarei. se il detersivo invece è troppo – si forma troppa schiuma; di conse-

guenza si riduce la meccanica di la-

vaggio e si ottengono cattivi risultati

di lavaggio, risciacquo e centrifuga-

zione

Estrarre il cassetto detersivi e versare

il detersivo nelle vaschette.

i = Detersivo per il prelavaggio

(se selezionato, quantità totale di detersivo raccomandata).

/4della

– aumenta il consumo idrico a causa

del ciclo di risciacquo supplementa-

re inserito automaticamente e – si inquina l'ambiente. Se si usa il detersivo liquido, tenere

presente che attivando la funzione sup plementare utilizzato un "Contenitore per detersivo liquido" nella vaschetta j. Tale conte nitore è reperibile presso i rivenditori Miele oppure presso l'assistenza tecni ca Miele.

Prelavaggio

deve essere

j = Detersivo per il lavaggio

principale, ammollo compreso

§ = ammorbidente, amido sintetico o amido liquido.

Chiudere il cassetto detersivi.

Ulteriori informazioni su detersivi e rela

tivo dosaggio possono essere rilevati al capitolo "Detersivi".

J Premere il tasto START

Il programma è avviato.

Il modo corretto di lavare

Fine del programma

K Aprire lo sportello di carico

Premere il tasto

L Prelevare la biancheria

^ Controllare che nella guarnizione del-

lo sportello non si siano depositati dei corpi estranei.

Non dimenticare dei capi di biancheria nel cestello. Potrebbero subi re un ulteriore lavaggio e stingere oppure restringersi.

Sportello

M Disinserire la lavabiancheria

Premere il tasto jk e ruotare il selet

Fine

tore programmi su

N Chiudere lo sportello di carico

Altrimenti c’è il rischio che dei corpi estranei finiscano inavvertitamente nel cestello e che vengano lavati assieme alla biancheria, danneggiandola.

Il modo corretto di lavare

Aggiungere/ estrarre anzitempo la biancheria

Nei seguenti programmi è possibile ag giungere / estrarre la biancheria:

COTONE/COLORATI

–

LAVA/ INDOSSA

–

Mini

–

Biancheria mista

–

Inamidare

–

Premere il tasto

apre lo sportello di carico.

^ Aggiungere la biancheria oppure

estrarla dal cestello. ^ Chiudere lo sportello. Il programma prosegue automatica-

mente.

Sportello

, finchè si

Lo sportello non si apre, se:

la temperatura della liscivia è supe

–

riore a 55°C.

il livello dell’acqua supera un valore

–

determinato. il bloccaggio programma è inserito.

–

è stato raggiunto lo scatto program

–

ma centrifugazione finale.

Premendo il tasto cui sopra, si accende la spia di control

Bloccato

Sportello

nelle fasi di

Il modo corretto di lavare

Interrompere il programma

Disinserire la lavabiancheria con il ta

sto jk.

Per proseguire il programma:

Reinserire la lavabiancheria premen

do il tasto jk.

Modificare il programma scelto

Una volta che un programma è stato avviato (con Start), sono possibili sola mente le seguenti modifiche:

in ogni momento

–

numero di giri in centrifugazione - nei limiti di quanto ammesso dal programma.

– entro 6 minuti dall'avvio del program-

ma è possibile attivare o disattivare la funzione supplementare nonché modificare la temperatura del programma selezionato.

Se il programma è stato già avviato, non è più possibile cambiarlo.

Se si sposta il selettore programmi su un altro programma, la spia di controllo

Fase antipiega/Fine

svolgimento del programma in corso ri mane invariato. La spia di controllo si spegne nel momento in cui si riporta il selettore sul programma originariamen te impostato.

una modifica del

+ Acqua

lampeggia. Lo

Tralasciare uno scatto programma

Ruotare il selettore programmi sulla

posizione

Le spie svolgimento programmi lam

peggiano in sequenza; non appena

lampeggia la spia relativa allo scatto successivo a quello che si intende sal tare:

entro 4 secondi

nuovo sul programma impostato.

Se è attivo il blocco programma, non è possibile né modificarlo, né tralasciare alcuno scatto programma.

Fine

ruotare il selettore di

Cambiare / interrompere il programma

^ Disinserire la lavabiancheria con il ta-

sto jk.

^ Ruotare il selettore programmi in po-

sizione

A questo punto il programma è interrot to.

Inserire la lavabiancheria con il tasto jk.

Selezionare un nuovo programma.

Premere il tasto START.

Fine

Il modo corretto di lavare

Svolgimento del programma

Questa lavabiancheria è dotata di un comando completamente elettronico e di un automatismo di rilevamento del carico ed è in grado quindi di determi nare autonomamente il fabbisogno di acqua in relazione alla quantità di bian cheria caricata e alla sua capacità di assorbimento. Per questo i tempi di la vaggio e lo svolgimento di uno stesso programma possono risultare differenti da carico a carico.

Lo svolgimento dei programmi qui di seguito illustrato si riferisce a un pro gramma base a pieno carico, senza tenere conto delle funzioni supplementari eventualmente selezionate.

Le spie svolgimento programma segnalano la fase di volta in volta in esecuzione.

COTONE/COLORATI

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo Livello dell'acqua: medio Risciacqui: 2 oppure 3

Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

LAVA/INDOSSA

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo

Livello dell'acqua: alto

Risciacqui: 2 oppure 3

Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

DELICATI

Lavaggio principale Livello dell'acqua: alto Ritmo di lavaggio: Ciclo delicato Risciacquo Livello dell'acqua: alto Risciacqui: 3 Centrifugazione Centrifugazione di risciacquo2): no Centrifugazione finale: si

Seta

Lavaggio principale Livello dell'acqua: medio Ritmo di lavaggio: Seta Risciacquo Livello dell'acqua: medio Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): no Centrifugazione finale: si

Il modo corretto di lavare

LANA

Lavaggio principale Livello dell'acqua: medio Ritmo di lavaggio: Lana Risciacquo Livello dell'acqua: medio Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

Mini

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo Livello dell'acqua: medio Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

Biancheria mista

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo Livello dell'acqua: alto Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

Inamidare

Livello dell'acqua: basso Ritmo di lavaggio: normale Centrifugazione finale: si

Risciacquo extra

Livello dell'acqua: alto Risciacqui: 2 Centrifugazione finale: si

Peculiarità dello svolgimento pro

grammi:

Fase antipiega: Per tutti i programmi, fuorché LANA, la

fase antipiega viene attivata al max. per 30 minuti dopo la fine del programma.

avviene un 3° risciacquo se:

– nel cestello si è formata troppa

schiuma

– è stata selezionata una velocità di

centrifugazione inferiore ai 700 giri/ min

–

è stata impostata l'

Esclusione centri

fuga

Centrifugazione di risciacquo:

I capi vengono centrifugati tra i singoli risciacqui.

avviene un 3° risciacquo se:

–

è stata impostata l'

Esclusione centri

fuga

Disattivare la centrifuga:

Al momento di impostare il numero di giri in centrifugazione, selezionare

Esclusione centrifuga

Detersivi

Possono essere impiegati tutti i moderni detersivi idonei all'impiego in lavatrice, anche quelli liquidi, compatti (concen

trati), compresse (tabs) o a sistema mo dulare.

Maglieria in lana oppure misto lana deve essere lavata con un detersivo specifico per lana.

Le indicazioni per l'impiego e per il do saggio per un carico intero sono ripor

tate sulla confezione del detersivo.

Il dosaggio dipende:

– dal grado di sporco della biancheria

poco sporca Non sono visibili impurità oppure macchie. I capi d'abbigliamento hanno assunto p.es. l'odore della persona da cui erano indossati.

normalmente sporca Lo sporco e/o alcune macchie sono visibili.

molto sporca Lo sporco e/o le macchie sono chia

ramente visibili.

–

dalla durezza dell'acqua Se non si conosce il livello di durez

za, informarsi presso la locale azien da idrica.

–

dalla quantità di biancheria.

Durezze dell'acqua

Livello

durezza

II media 1,3 - 2,5 7 - 14

III dura fino a

Caratteri stica del

l'acqua

I dolce 0 - 1,3 0 - 7

molto dura

Durezza

totale in

mmol/l

oltre 2,5 oltre 14

Decalcificante dell'acqua

Per i livelli di durezza II e III è possibile aggiungere un decalcificante d'acqua, per risparmiare detersivo. Il giusto do saggio è indicato sulla confezione. Aggiungere dapprima il detersivo, poi il decalcificante.

Il detersivo può essere dosato come per il livello durezza I.

Componenti - Detersivo

Se si utilizzano più componenti (p.es. detersivi a sistema modulare), versare i vari mezzi nella vaschetta j sempre nel seguente ordine:

1. Detersivo

2. Decalcificante dell'acqua

3. Sale per smacchiare

In questo modo i mezzi vengono im

messi meglio in macchina.

Durezza

tedesca

°d

Ammorbidente e amido (liquido o in polvere)

Gli ammorbidenti rendono la biancheria morbida e soffice e ne riducono la cari ca statica che si formerebbe durante l'asciugatura in macchina.

L'amido serve a dare forma ai capi di biancheria.

Attenersi ai dosaggi riportati sulla

confezione del prodotto.

Immissione automatica dell'ammorbi dente o dell'amido liquido

Detersivi

Dopo un certo numero di immissioni di amido è opportuno pulire il cas setto detersivi, soprattutto il disposi

tivo di svuotamento.

Immissione separata di ammorbiden te o di amido liquido

Versare nella vaschetta §

l'ammorbidente o l'amido liquido. Ruotare il selettore programmi in po

sizione

Selezionare un numero di giri in cen

trifugazione.

^ Premere il tasto START.

Immissione separata di amido in polvere

^ Dosare e preparare l'amido come in-

dicato sulla confezione.

Inamidare

Versare l'ammorbidente o l'amido li quido nella vaschetta §. Non supe rare la marcatura massima.

L'ammorbidente o l'amido liquido ven gono immessi nell'ultimo ciclo di ri sciacquo. Al termine del programma di lavaggio rimane una piccola quantità di acqua nella vaschetta §.

^ Versare l'amido nella vaschetta i. ^ Ruotare il selettore programmi in po-

sizione

Selezionare un numero di giri in cen trifugazione.

Premere il tasto START.

Inamidare

Colorare / Decolorare

Non utilizzare in lavatrice prodotti

decoloranti.

L'uso di coloranti in lavatrice è am messo solo in ambito domestico. A lungo andare, però, il sale che viene utilizzato per colorare i tessuti può aggredire l'acciaio. Attenersi scrupo losamente alle indicazioni riportate sulla confezione.

Funzioni di servizio

Blocco elettronico del programma

Il blocco del programma serve a im pedire che durante il lavaggio venga aperto lo sportello oppure interrotto un programma.

Attivare il blocco del programma

Una volta avviato il programma, tene

re premuto il tasto START per almeno 4 secondi, finché si accende la spia di servizio

riore destra del pannello). Il blocco programma è ora attivo. La lavabiancheria non accetta alcuna

modifica e il programma di lavaggio prosegue fino al termine.

Una volta terminato il programma, il blocco elettronico viene automaticamente disattivato.

Bloccato

(nella parte infe

Disattivare il blocco programma

Tenere premuto il tasto START per al

meno 4 secondi, finché la spia di ser vizio

Bloccato

destra del pannello) si spegne. Eccezione: Il selettore programmi è stato spostato

e lampeggia la spia di controllo svolgi mento programma

Ruotare il selettore programmi sul

programma precedentemente scelto. La spia di controllo

Fine

si spegne.

^ Tenere premuto il tasto START per al-

meno 4 secondi, finché la spia di ser-

Bloccato

vizio destra del pannello comandi) si spegne.

(nella parte inferiore

Fase antipiega/Fine

Fase antipiega/

(nella parte inferiore

Funzioni di servizio

Funzione elettronica di chiusura

La funzione di chiusura serve a impe dire che degli estranei utilizzino la macchina ad es. in lavanderie comu ni.

Se la funzione di chiusura è inserita:

lo sportello di carico non può essere

–

aperto premendo il tasto né può essere avviato alcun pro

–

gramma.

Attivare la funzione di chiusura

Presupposto: – Lo sportello di carico è chiuso – Il selettore programmi si trova in po-

sizione

A Inserire la lavabiancheria con il tasto

jk.

Fine

Sportello

E Ruotare lentamente, scatto per scat

to, in senso antiorario DELICATI freddo.

La spia di servizio parte inferiore destra del pannello comandi) lampeggia.

F Rilasciare il tasto relativo alle funzioni

supplementari

Ammollo

G Riportare il selettore programmi in

posizione

H Disinserire la lavabiancheria con il ta

sto jk.

Disattivare la funzione di chiusura

Ripetere le fasi da A a G. La spia di servizio

Bloccato

Intenso,Prelavaggio

Fine

si spegne.

sulla posizione

Bloccato

(nella

B Premere il tasto relativo alle funzioni

supplementari

Ammollo

le fasi da C a E.

C Ruotare lentamente, scatto per scat

to, in senso orario grammi fino alla posizione COTONE/ COLORATI 60°C.

D Ruotare lentamente, scatto per scat

to, in senso antiorario grammi sulla posizione

Intenso,Prelavaggio

e tenerlo premuto durante

il selettore pro

Fine

Cura e pulizia

Prima di procedere a operazioni

di pulizia e di manutenzione, verifi care che la macchina sia staccata dalla rete elettrica

Pulire la macchina

Pulire l'involucro esterno della lava

biancheria con un detersivo delicato o con acqua saponata e asciugarlo con un panno morbido.

Pulire il cestello con un apposito puli

tore per acciaio inossidabile.

Pulire il cassetto detersivi

Pulire il cassetto detersivi con acqua

calda.

Pulire il dispositivo di svuotamento:

Eliminare regolarmente eventuali residui di detersivo.

Estrarre il cassetto detersivi fino alla battuta d'arresto, premere il pulsante di sbloccaggio ed estrarre l'intero cassetto.

1. estrarre il dispositivo di svuotamento dalla vaschetta e pulirlo sotto acqua calda corrente. Pulire anche il tubo sopra al quale viene applicata la pipetta aspirante;

2. reinserire il dispositivo di svuotamento.

Non utilizzare detersivi conte nenti solventi né detergenti abrasivi, universali oppure prodotti specifici per la pulizia del vetro. Questi possono danneggiare, tra le altre, le superfici in materiale sinteti co. Non spruzzare acqua sulla mac china.

Cura e pulizia

Pulire il filtro afflusso acqua

La macchina è dotata di un filtro che protegge le valvole di afflusso dell'ac qua.

Tale filtro, situato nel tubo della valvola WPS, dovrebbe essere controllato all'incirca ogni 6 mesi oppure più fre quentemente se si verificano spesso in terruzioni nella rete idrica.

Chiudere il rubinetto dell'acqua.

Svitare il tubo di afflusso dal rubinetto

dell'acqua.

^ Estrarre la guarnizione di gomma 1

dalla guida.

^ Afferrare la staffa del filtro in materia-

le sintetico 2 con una pinza e sfilare il filtro.

^ Pulire il filtro. ^

Rimontare i pezzi in ordine inverso.

Avvitare saldamente il tubo al rubinetto dell'acqua e aprirlo. Se fuoriesce del l'acqua avvitare ulteriormente il tubo.

Il filtro deve assolutamente essere inserito.

Guasti, cosa fare?

Cosa fare se . . .

Molti dei guasti o delle anomalie di funzionamento che possono verificarsi nell'uso quotidiano della macchina possono essere eliminati personalmente senza ricorre re all'assistenza tecnica e risparmiando così tempo e denaro.

Le seguenti tabelle forniscono un valido aiuto per rilevare ed eliminare le cause di un guasto o di un difetto. Tenere tuttavia presente che:

tutte le riparazioni ad apparecchiature elettriche devono essere eseguite

da personale tecnico qualificato e autorizzato. Riparazioni non correttamente eseguite possono provocare seri pericoli all'utente.

Per rilevare rapidamente guasti o difetti della macchina, la tabella è stata suddivi sa nei seguenti capitoli:

– Il programma non si avvia. – Il programma di lavaggio è stato interrotto e compare una segnalazione di gua-

sto.

– Il programma di lavaggio si svolge come di consueto, tuttavia appare una se-

gnalazione di guasto. – Guasti in generale oppure risultato di lavaggio non soddisfacente. – Lo sportello di carico non si apre con il relativo tasto.

Il programma non si avvia.

Segnalazione di guasto Possibile causa Rimedio

La spia di controllo Fase antipiega/Fine non è ac cesa, oppure il tasto START non lampeggia.

La spia di servizio Bloc cato lampeggia.

Selezionando il pro gramma Scarico/Centri fuga il programma non si avvia.

La lavabiancheria non ha

corrente.

La funzione di chiusura è inserita.

La "Prima messa in fun

zione" non è stata effet tuata.

Controllare se:

–

la spina è inserita nella presa elettrica;

–

il fusibile è a posto.

Disinserire la funzione di chiusura.

Eseguire la "Prima messa

in funzione", come de scritto al relativo capitolo.

Guasti, cosa fare?

Il programma è stato interrotto e compare una segnalazione di guasto

Segnalazione di gua

sto

La spia guasto Contr.scarico lampeg gia.

La spia guasto Contr.afflusso lampeggia.

La spia guasto-

Contr.afflusso e Contr.scarico lampeg-

gia. La spia guasto

Ammollo/Prelavaggio

oppure Risciacquo lampeggia.

Possibile causa Rimedio A

Lo scarico dell'acqua è intasato.

Il tubo di scarico è posizionato troppo in alto.

L'afflusso dell'acqua è bloccato.

Il filtro nel tubo di afflusso è intasato.

È scattato il Waterproof-System.

C'è un guasto. Riavviare il programma. Se la

Pulire il filtro e la pompa di scarico secondo quanto de scritto nel capitolo "Guasti, cosa fare?", al paragrafo "Aprire lo sportello di carico in caso di scarico intasato e/o di interruzione della corrente".

La prevalenza massima è di 1m.

Aprire il rubinetto dell'acqua.

Pulire il filtro.

Chiamare l’assistenza tecnica

segnalazione di guasto ri compare, rivolgersi all'assistenza tecnica.

A Per rimuovere la segnalazione di guasto: disinserire la lavabiancheria con il ta

Fine

sto jk e ruotare il selettore programmi sulla posizione

Guasti, cosa fare?

Il programma di lavaggio si svolge come di consueto, tuttavia appare una segnalazione di guasto.

Segnalazione di guasto Possibile causa RimedioA

Lampeggia la spia guasto Contr.scarico.

Lampeggia la spia guasto Contr.afflusso.

Si accende la spia di servizio Contr.dosaggio.

Nell'indicatore svolgi mento programmi lam peggia la spia di control lo Lavaggio.

Nell'indicatore svolgi mento programmi lam peggia la spia di control lo Fase antipiega/Fine.

Lo scarico dell'ac qua non funziona correttamente.

L'afflusso dell'ac qua non funziona correttamente.

Il filtro nel tubo di afflusso è sporco.

Durante il lavaggio si è formata troppa schiuma.

C'è un guasto. Riavviare il programma.

Il selettore programmi è stato spostato dopo l'avvio

del programma. Riportare il selettore programmi

nella posizione originaria.

Pulire il filtro e la pompa di sca

rico come descritto al capitolo "Guasti, cosa fare?", al paragra fo "Aprire lo sportello di carico in caso di scarico bloccato o di interruzione della corrente".

Verificare che

il rubinetto dell'acqua sia suf

–

ficientemente aperto;

– il tubo di afflusso non sia pie-

gato.

Pulire il filtro.

Al prossimo dosaggio, caricare una quantità inferiore di detersivo e attenersi alle indicazioni riportate sulla confezione.

Se la segnalazione di guasto ri compare, chiamare l'assistenza tecnica.

A Per rimuovere la segnalazione di guasto: disinserire la lavabiancheria con il ta

sto jk e ruotare il selettore programmi su

Fine

Guasti, cosa fare?

Guasti in generale oppure risultato di lavaggio non soddisfa cente.

Guasto Possibile causa Rimedio

La macchina non è sta bile durante la centrifu gazione.

La biancheria non è stata centrifugata come di consueto.

Rumori inconsueti du rante lo scarico.

La ghiera luminosa non è accesa.

Nel cassetto detersivi si sono depositati grossi residui di detersivo.

L'ammorbidente non viene immesso com pletamente, oppure nella vaschetta rimane troppa acqua.

I piedini macchina non

poggiano uniformemente

o non sono fissati. Il numero di giri in centri

fugazione era troppo basso.

Non si tratta di un guasto. I rumori che si sentono

all'inizio e alla fine del procedimento di scarico sono normali.

La macchina ha disinserito la ghiera luminosa per motivi di risparmio energetico. Per riattivare la ghiera luminosa premere un tasto delle funzioni supplementari oppure ruotare il selettore programmi.

La pressione di flusso dell'acqua non è sufficiente.

I detersivi in polvere ten dono a diventare collosi se usati assieme agli an ticalcare.

Il dispositivo di svuota

mento non è corretta mente inserito oppure è intasato.

Registrare accuratamente la macchina e fissare i pie dini.

Al successivo ciclo di la

vaggio selezionare un nu mero di giri più elevato.

– Pulire il filtro nell'afflusso

dell'acqua.

– Premere eventualmente

il tasto

Versare nell'apposita va schetta sempre prima il

detersivo e poi l'anticalcare.

Pulire il dispositivo di svuo

tamento, si veda al capito lo "Cura e pulizia", para grafo "Pulire il cassetto de tersivi".

+Acqua

Guasti, cosa fare?

Guasto Possibile causa Rimedio

Usando il detersivo liquido, la bianche ria non viene pulita.

Sulla biancheria la vata si depositano residui elastici di colore grigio (grassi).

Sulla biancheria lavata rimangono residui bianchi simili al detersivo.

I detersivi liquidi non contengono candeg

gianti. Può succedere quindi che le macchie di frutta, di caffè o di tè non vengano del tutto elimi nate.

È stato dosato troppo

poco detersivo (e la biancheria era molto sporca di grassi come oli e pomate).

Il detersivo contiene sostanze non idrosolubili (zeoliti) per la depurazione dell'acqua. Questi re sidui si sono depositati sulla biancheria.

Utilizzare detersivo in polve

–

re contenente candeggianti. Versare del sale per smac

–

chiare nella vaschetta j e il detersivo liquido in un do

satore a sfera. Non versare mai insieme nel

–

cassetto detersivi il detersi vo liquido e il sale per smacchiare.

Per biancheria con macchie

–

simili utilizzare più detersivo oppure detersivo liquido.

– Prima di eseguire il lavaggio

successivo eseguire il programma COTONE/ COLORATI 60°C con detersivo liquido senza biancheria.

– Dopo l'asciugatura provare

a eliminare i residui con una spazzola.

–

Lavare la biancheria di colo re scuro con detersivo liqui do. I detersivi liquidi non contengono zeoliti.

Guasti, cosa fare?

Lo sportello di carico non si apre con il relativo tasto.

Guasto Rimedio

La macchina non è allac ciata alla corrente elettrica.

La lavabiancheria non è in serita.

Il bloccaggio elettronico del programma è inserito.

La funzione elettronica di chiusura è inserita.

Interruzione di corrente Aprire lo sportello di carico come descritto al ca-

Lo sportello non si è chiuso correttamente.

Nel cestello vi è ancora acqua e la lavabiancheria non riesce a scaricare.

Per proteggere l'utente da possibili ustioni, lo sportello di carico non può essere aperto se la temperatura della liscivia è superiore a 55°C.

Inserire la spina (Schuko) nella presa elettrica.

Inserire la macchina con il tasto jk.

Disinserire il bloccaggio del programma come descritto al capitolo "Funzioni di servizio".

Disinserire la funzione elettronica di chiusura come descritto al capitolo "Funzioni di servizio".

pitolo "Guasti, cosa fare?", paragrafo "Aprire lo sportello di carico in caso di interruzione di corrente".

Premere con forza lo sportello dalla parte della chiusura, e poi premere il tasto

Pulire il filtro e la pompa di scarico.

Sportello

Guasti, cosa fare?

Aprire lo sportello di carico in caso di scarico bloccato e/o di interruzione della corrente.

Disinserire la lavabiancheria.

Sul lato interno del cassetto detersivi si trova una leva che serve per aprire lo sportellino del filtro di scarico.

^ Prenderla.

Scarico intasato

Se lo scarico è intasato, nella macchina si trova una consistente quantità d'ac qua (max. 25 l).

Attenzione! se poco prima era

stato effettuato un lavaggio ad alte temperature, si rischia di ustionarsi.

Sistemare un recipiente sotto lo spor

tellino.

Aprire lo sportellino del filtro di scari co.

Allentare il filtro svitandolo legger mente, ma senza svitarlo del tutto.

Se la quantità d'acqua è maggiore, ri petere l'operazione di svuotamento più volte, finché non fuoriesce più acqua. Per interrompere lo scarico: riavvitare il filtro.

Se non fuoriesce più acqua:

^ Svitare del tutto il filtro. ^ Pulire accuratamente il filtro.

Guasti, cosa fare?

Se il filtro non viene reinserito o

riavvitato saldamente, l'acqua fuorie sce dalla macchina.

Aprire lo sportello di carico

^ Tirare lo sbloccaggio d'emergenza.

Lo sportello di carico si apre.

Verificare che la ventola della pompa di scarico ruoti senza problemi; ri muovere eventuali corpi estranei (ad es. bottoni, monete ecc.) e pulire l'interno.

Reinserire il filtro di scarico e avvitarlo saldamente.

Prima di prelevare la biancheria, assicurarsi sempre che il cestello sia fermo. Infilando le mani in un cestel lo non ancora fermo, si rischia di fe rirsi.

Guasti, cosa fare?

Assistenza tecnica

Riparazioni

Per eventuali riparazioni rivolgersi al servizio di assistenza tecnica Miele (vedi numero unico), indicando il mo dello e il numero della macchina. Que sti dati possono essere rilevati dalla re lativa targhetta, visibile a sportello di carico aperto sopra al vetro oblò.

Informazioni importanti sulla garanzia

Ogni elettrodomestico è coperto da garanzia totale nei termini contemplati nel relativo libretto. La garanzia viene concessa per il periodo previsto dalla legislazione nazionale vigente. Nulla è dovuto per diritto di chiamata.

Vista frontale

Posizionamento e allacciamento

a Tubo d'afflusso Waterproof-System b Allacciamento alla rete elettrica c -f Tubo di scarico (con gomito gire

vole e sfilabile); diverse possibilità di scarico

g Pannello comandi

h Cassetto detersivi i Sportello di carico

j Sportellino per filtro, pompa di scari

co e dispositivo di sbloccaggio d'emergenza

k Incavi per il trasporto l Quattro piedini regolabili in altezza

Posizionamento e allacciamento

Vista posteriore

a Sporgenza coperchio con diversi

punti presa per il trasporto

b Allacciamento elettrico c Tubo afflusso Waterproof-System d Tubo di scarico

e Dispositivo di sicurezza con traverse

di trasporto f Sostegno per: –

Tubo afflusso –

Tubo di scarico –

Cavo di allacciamento elettrico –

Traverse di trasporto estratte

Posizionamento e allacciamento

Superficie di posizionamento

La superficie più adatta è un pavimento di cemento. Al contrario di un pavimen to in legno oppure in materiale "morbi do", un pavimento in cemento non cau sa oscillazioni durante la centrifugazio ne.

Attenersi a quanto segue:

posizionare la macchina saldamente

e in posizione perfettamente perpen dicolare;

evitare il posizionamento su pavimen

ti morbidi, la macchina potrebbe vi brare in fase di centrifugazione.

Se il pavimento è formato da travi di legno:

^ posizionare la macchina su una tavo-

la di legno compensato (almeno 59x52x3 cm). La tavola dovrebbe coprire più travi possibili ma non essere avvitata solo ad esse.

Posizionamento della macchi na

Per il trasporto della lavabiancheria dal la base dell'imballaggio al luogo di po

sizionamento utilizzare gli appositi inca

vi e la sporgenza sul retro del coper chio.

Osservare quanto segue:

Non afferrare la macchina dallo spor

tello di carico per sollevarla.

I piedini macchina e la superfi

cie di posizionamento devono esse

re asciutti per evitare che la macchina scivoli durante la centrifugazione.

Togliere la sicurezza trasporto

Posizionare la macchina possibilmente in un angolo dell'ambiente, dove la sta bilità è generalmente maggiore.

Per il posizionamento su uno zoccolo predisposto da parte del committente (zoccolo in cemento oppure murato) la lavabiancheria deve essere fissata con griffe d'ancoraggio (reperibili presso i ri venditori specializzati Miele oppure l'assistenza tecnica Miele). In caso contrario c'è il rischio che durante la centrifugazione la lavabiancheria possa cadere dallo zoccolo.

Togliere la sicurezza a destra e a sini stra.

1. Sganciare la sicurezza con un cac ciavite.

2. Togliere la sicurezza.

Posizionamento e allacciamento

Ruotare di 90°C la traversa di tra

sporto sinistra con l'allegata chiave ed

estrarla.

Ruotare di 90°C la traversa di tra

sporto destra ed

estrarla.

Chiudere i fori con le sicurezze e i

tappi a queste fissati.

Posizionamento e allacciamento

Montare la sicurezza trasporto

Il montaggio della sicurezza trasporto avviene in ordine inverso.

La lavabiancheria non può esse

re trasportata senza la sicurezza tra sporto. Conservare la sicurezza trasporto. Questa deve essere rimontata prima di trasportare la lavabiancheria (ad es. in caso di trasloco).

Fissare le traverse di trasporto sul re tro della macchina. Assicurarsi che i fori b vengano innestati sui perni a.

Posizionamento e allacciamento

Registrazione

Affinché possa funzionare in maniera ineccepibile, la macchina deve essere posizionata perpendicolarmente in bol la e poggiare uniformemente su tutti e quattro i piedini.

Allentare il controdado 2 con l'alle

gata chiave in senso orario e svitarlo insieme al piedino 1.

^ Con una livella a bolla d'aria control-

lare che la macchina sia effettivamente in bolla.

Se la lavabiancheria non è correttamente posizionata, si hanno maggiori consumi di acqua e di energia e si corre il rischio che la macchina si sposti.

Svitare i piedini e bloccarli

La registrazione della macchina viene effettuata svitando i quattro piedini. Al momento della fornitura i piedini sono avvitati.

^ Tenere fermo il piedino 1 con una

pinza per tubi. Ruotare con l'allegata chiave il controdado 2 nuovamente verso l'involucro della macchina.

Tutti e quattro i controdadi devo no essere avvitati saldamente verso l'involucro. Controllare anche i piedi ni che non sono stati svitati. In caso contrario vi è pericolo che la mac china si sposti.

Posizionamento e allacciamento

Inserimento sotto un piano di lavoro

Il montaggio del set per inserimento sottopiano* e del set di giunzione* deve essere effettuato da personale qualificato.

È necessario un set di inserimento

–

sottopiano*. La lamiera di copertura allegata al set di inserimento sotto piano* sostituisce il coperchio della macchina. Il montaggio della lamiera di copertura è assolutamente neces sario per motivi di sicurezza elettrica.

– Per un'altezza del piano di lavoro di

900/910 mm è necessario un telaio di compensazione*.

– L'afflusso e lo scarico dell'acqua

nonché l'allacciamento elettrico devono essere installati nelle vicinanze della macchina e accessibili.

Al set di inserimento sottopiano è allegata un'istruzione di montaggio.

Colonna bucato

Osservare:

a Distanza di sicurezza dal muro:

almeno 2 cm

b Altezza:

set di giunzione con piano di lavoro: ca. 169 cm Set di giunzione senza piano di lavoro: ca. 170 cm

La lavabiancheria può essere abbinata ad un'asciugabiancheria per ottenere una colonna bucato Miele. Allo scopo è necessario un apposito set di giunzio ne* (WTV).

Le parti contrassegnate con * sono re peribili presso i rivenditori specializzati e l'assistenza tecnica Miele.

Rimontaggio del coperchio

Se il coperchio è stato smontato per re alizzare la colonna bucato oppure l'inserimento sotto un piano di lavoro, per il rimontaggio è necessario assicu rarsi della stabilità del coperchio ai supporti posteriori. Solo in questo modo si garantisce un trasporto sicuro della macchina.

Posizionamento e allacciamento

Afflusso acqua

Il Waterproof-System

Funzionamento

Il nucleo centrale del sistema di prote zione da eventuali fuoriuscite di acqua è una valvola elettrica di sicurezza. La valvola funziona come un rubinetto del l'acqua automatico.

Il Waterproof-System di Miele proteg ge da danni causati dalla fuoriuscita di acqua nei seguenti casi:

– Carenze nella tenuta ermetica della

lavabiancheria L'acqua fuoriuscente viene raccolta

in una vasca a pavimento. Un interruttore galleggiante disinserisce le valvole di sicurezza. L'afflusso ulteriore di acqua è bloccato; l'acqua presente nella vasca d'acqua viene scaricata.

– Perdite dal tubo di afflusso

La perdita d'acqua viene convoglia ta, attraverso la guaina che avvolge il tubo d'afflusso coma una "seconda pelle", nella vasca a pavimento. L'interruttore galleggiante disinseri sce la valvola di sicurezza.

Montaggio del sistema di protezione contro danni causati dalla fuoriuscita di acqua.

La lavabiancheria può essere allacciata a una conduttura di acqua potabile senza impeditore di riflusso, essendo realizzata secondo le vigenti norme DIN.

La pressione di flusso deve essere di

almeno 1 bar. La pressione minima di flusso di 1 bar è presente se, a rubinet to dell'acqua aperto, 5 litri di acqua de fluiscono in un apposito recipiente in 15 secondi.

La pressione idraulica non deve superare 10 bar. Se dovesse essere superiore, deve essere montata una valvola riduttrice di pressione.

Per l'allacciamento è necessario un rubinetto con raccordo quest'ultimo non dovesse essere disponibile, la valvola può essere montata solo nella conduttura dell'acqua potabile da un installatore qualificato.

Il punto d'allacciamento soppor ta la pressione dell'acqua di condut tura. Controllare quindi, aprendo len tamente il rubinetto, che l'allacciamento non presenti perdite. Correggere eventualmente la sede della guarnizione e il raccordo.

/4". Se

La macchina non è predisposta per essere allacciata all'acqua calda.

Posizionamento e allacciamento

La valvola di sicurezza contiene delle parti elettriche. Per questo motivo non deve essere montata in un'area in cui si verificano spruzzi d'acqua, p.es. vasche oppure docce. Altrimenti utilizzare un tubo metallico in tessuto per prolungare la con duttura dell'acqua, reperibile presso i rivenditori specializzati oppure l'assistenza tecnica Miele.

Non danneggiare né piegare la guai na protettiva.

Non immergere in sostanze liquide!

Posizionamento e allacciamento

Manutenzione

Volendo svitare il Waterproof-System dal rubinetto dell'acqua, staccare prima la macchina dalla corrente elettrica.

In caso di sostituzione, usare solo il Waterproof-System di Miele con pres sione di scoppio di almeno 70 bar.

Il filtro impuritá nel dado a cappello della valvola di sicurezza non deve essere tolto perché serve a proteg gere le valvole di afflusso dell'ac qua.

Accessori

Presso i rivenditori specializzati Miele oppure l'assistenza tecnica Miele, è reperibile un tubo metallico in tessuto della lunghezza di 1,5 m.

Questo tubo ha una pressione di scoppio di 140 bar e può essere utilizzato come prolungamento della conduttura dell'acqua.

Posizionamento e allacciamento

Scarico dell'acqua

La liscivia viene scaricata mediante una pompa di scarico con prevalenza di 1 m. Per non impedire lo scarico, il tubo deve essere posato senza che venga piegato. Il gomito girevole all'estremitá del tubo può essere ruotato ed even tualmente sfilato.

Possibilitá di scarico acqua:

1. Aggancio a un lavandino:

Osservare:

Fissare il tubo affinchè non sia sog

–

getto a spostamenti! Se l'acqua viene scaricata in un la

–

vandino, deve poter defluire con suf ficiente velocità. In caso contrario vi è pericolo che trabocchi oppure che una parte dell'acqua scaricata possa essere riaspirata in macchina.

2. Allacciare a un tubo di scarico in ma teriale sintetico con manicotto in gomma (la sifonatura non è strettamente necessaria).

3. Allacciare al lavandino con nipplo in materiale sintetico.

4. Scarico diretto in un pozzetto (gully).

Se necessario, il tubo di scarico può essere prolungato fino a 5 m. Gli accessori sono reperibili presso l'assistenza tecnica Miele oppure i ri venditori specializzati Miele.

Per prevalenze superiori a 1 m (fino ad una prevalenza massima di 1,8 m) all'assistenza tecnica oppure ai rivendi tori specializzati Miele può essere ri chiesta una seconda pompa di scarico

- esercizio combinato - con relativo set

di modifica necessario.

Posizionamento e allacciamento

Allacciamento elettrico

La macchina è dotata di un cavo d'al lacciamento monofase (lungo ca. 1,6 m) e spina schuko per l'allacciamento alla corrente monofase ~230 V 50 Hz

L'allacciamento può essere eseguito solo a un impianto elettrico realizzato secondo VDE 0100.

Raccomandiamo di non allacciare in nessun caso la macchina né mediante prolunghe, né ad es. prese multiple da tavolo o similari, per evitare il surriscal damento e quindi un potenziale perico lo d'incendio.

Per aumentare la sicurezza il VDE, nella direttiva DIN VDE 0100 parte 739, raccomanda di preporre alla macchina un interruttore automatico differenziale (salvavita) con corrente di stacco corrispondente alle vigenti norme 30 mA (DIN VDE 0664).

La targhetta dati fornisce informazioni sull'assorbimento nominale e sulla relativa protezione. Confrontare questi dati con quelli della rete elettrica.

Dati di consumo

Carico Dati di consumo

Energia Acqua Durata funzionamento

in kWh in l normale Intenso

COTONE/COLORATI

95°C 5,0 kg 1,70 45 1 h 32 min 1 h 47 min

60°C 60°C 5,0 kg 0,95 45 1 h 26 min 1 h 56 min

40°C 40°C 5,0 kg 0,50 45 1 h 26 min 1 h 56 min

LAVA/INDOSSA

40°C 40°C 2,5 kg 0,45 49 1 h 01 min 1 h 16 min

DELICATI

30°C 1,0 kg 0,35 65 49 min 59 min

Seta /

30°C 1,0 kg 0,24 39 37 min –

LANA /

30°C 2,0 kg 0,23 35 40 min –

Programma di controllo secondo la norma EN 60456

Indicazione per test comparativi

5,0 kg 0,95 45 – 1 h 56 min

5,0 kg 0,50 45 – 1 h 56 min

2,5 kg 0,45 49 – 1 h 16 min

Per i programmi di controllo secondo la norma EN 60456 deve funzione supplementare

Intenso

premendo l’apposito tasto.

essere attivata la

I dati di consumo possono differire da quelli indicati a seconda della pressione dell’acqua, della sua durezza, della temperatura dell’acqua in afflusso, della temperatura ambiente, del tipo e della quantità di biancheria, delle oscillazioni della tensione di rete e delle funzioni supplementari selezionate.

Dati tecnici

Altezza 85,0 cm Larghezza 59,5 cm Profonditá 58,0 cm Profonditá a sportello aperto 94,5 cm Peso 94 kg Carico max. del pavimento 1600 Newton (ca. 160 kg) Capacitá di carico 5 kg di biancheria asciutta Tensione di allacciamento vedasi targhetta dati Valore d’allacciamento vedasi targhetta dati Protezione vedasi targhetta dati Dati di consumo vedasi capitolo "Dati di consumo" Pressione di flusso minima 1 bar (100 kPa) Pressione di flusso max. 10 bar (1000 kPa) Lunghezza del tubo di afflusso 1,60 m Lunghezza del tubo di scarico 1,50 m Lunghezza del cavo d’allacciamento 1,60 m Prevalenza max. 1 m Lunghezza scarico max. 5 m Marchi di controllo disp. antidisturbo radio-tv, VDE

Funzioni di programmazione per la modifica dei valori standard

Funzioni di programmazione

Con le funzioni di programmazione è possibile adattare la macchina alle pro prie esigenze individuali.

Sistema + Acqua

Il sistema + Acqua, attivato tramite la funzione supplementare terviene sull'afflusso dell'acqua nei programmi sottoelencati.

Esso consente un afflusso acqua ag giuntivo negli scatti programma lavag gio e risciacquo; il programma COTONE/COLORATI si arricchisce di un ciclo di risciacquo.

Il sistema + Acqua dispone di quattro diverse impostazioni.

Programmando l'impostazione, è possibile modificare l'afflusso acqua nei programmi:

– COTONE/COLORATI – LAVA/INDOSSA –

MINI

–

Biancheria mista

+ Acqua

L'inserimento della funzione supple

mentare + Acqua implica per:

Impostazione 1: più acqua durante il risciacquo nei pro

grammi sopra citati. Impostazione 2: più acqua durante il lavaggio e il ri

sciacquo nei programmi sopra citati (impostazione attiva al momento della fornitura)

Impostazione 3: risciacquo aggiuntivo nei programmi

COTONE/COLORATI e LAVA/INDOSSA. Impostazione 4: maggiore quantità di acqua sia durante

il lavaggio, sia programmi sopra elencati e quo aggiuntivo nei programmi COTONE/COLORATI e LAVA/INDOSSA.

Per programmare e memorizzare una delle impostazioni, seguire i passi da A a G descritti nella prossima pagina.

durante il risciacquo nei

un risciac-

–

Seta

L'impostazione programmata viene atti vata inserendo la funzione supplemen tare

+ Acqua

Funzioni di programmazione

La programmazione e la memorizza zione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengo no attivate tramite il tasto START e il se lettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

Presupposto:

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

– – Il selettore programmi è impostato

sulla posizione

A Premere il tasto START e tenerlo pre-

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

Fine

E Ruotare il selettore programmi su

COTONE/COLORATI 75°C. La spia di controllo

vaggio

volte ogni 2 secondi, poiché l'impo

stazione 2 è programmata da parte della fabbrica.

F Premendo il tasto START selezionare

un'altra impostazione.

La spia di controllo

gio

lampeggia 1 volta = Impostazione 1

–

più acqua durante il risciacquo

– lampeggia 2 volte = Impostazione 2

più acqua durante il lavaggio e il risciacquo (impostazione attiva al momento della fornitura)

– lampeggia 3 volte = Impostazione 3

risciacquo aggiuntivo nei programmi COTONE/COLORATI e LAVA/ INDOSSA

lampeggia brevemente per 2

Ammollo/Prela

Ammollo/Prelavag

D . . . e poi rilasciare il tasto START .

– lampeggia 4 volte = Impostazione 4

maggiore quantità di acqua sia du rante il lavaggio, sia durante il ri sciacquo e un risciacquo aggiuntivo nei programmi COTONE/COLORATI e LAVA/INDOSSA)

G Disinserire la lavabiancheria con il ta

sto jk.

Il tasto + Acqua è ora "caricato" con l'impostazione scelta. Questa imposta zione resta memorizzata fintanto che non se ne programma una nuova.

Funzioni di programmazione

Ciclo delicato

Per il lavaggio delicato di capi solo leggermente sporchi. Viene ridotto il movimento del cestello.

Il ciclo delicato può essere utilizzato nei

Mini

programmi COTONE/COLORATI,

InamidareeBiancheria mista

Se è programmato il ciclo delicato, ogni lavaggio con questi programmi viene effettuato a ritmo delicato.

Il ciclo delicato è disinserito al momen to della fornitura.

La programmazione e la memorizzazione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengono attivate tramite il tasto START e il selettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

Presupposto: –

La lavabiancheria è disinserita.

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START . E Ruotare il selettore programmi su

COTONE/COLORATI 60°C.

La spia di controllo

gio

non lampeggia = il ciclo delicato è

lampeggia = il ciclo delicato è

F Premendo il tasto START, si inserisce

o disinserisce nuovamente il ciclo delicato.

G Disinserire la lavabiancheria con il ta-

sto jk.

L'impostazione selezionata viene ora memorizzata e rimarrà tale fin quando non verrà modificata.

Ammollo/Prelavag

disinserito.

inserito.

–

La lavabiancheria è chiusa.

–

Il selettore programmi è impostato

Fine

sulla posizione

Funzioni di programmazione

Raffreddamento liscivia in COTONE/COLORATI

Al termine del lavaggio principale nel cestello affluisce nuova acqua in modo da raffreddare leggermente la liscivia.

Se questa funzione è attivata, il raffred damento della liscivia avviene se la temperatura impostata è compresa tra i 75°C e 95°C.

Sarebbe opportuno attivare questa fun zione se:

– il tubo di scarico viene agganciato in

un lavandino, in modo da eliminare eventuali rischi di scottature;

– i tubi di scarico dell'edificio non ri-

spettano la norma DIN 1986.

Al momento della fornitura, la funzione di programmazione "Raffreddamento della liscivia per COTONE/COLORATI" è disinserita.

La programmazione e la memorizza zione sono descritte nelle fasi da A a G:

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START.

E Ruotare il selettore programmi su

COTONE/COLORATI 40°C.

La spia di controllo

gio

non lampeggia = il raffreddamento

lampeggia = il raffreddamento

F Premendo il tasto START, si inserisce

o disinserisce nuovamente il raffreddamento della liscivia.

G Disinserire la lavabiancheria con il ta-

sto jk.

L'impostazione selezionata viene ora memorizzata e rimarrà tale fin quando non verrà modificata.

Ammollo/Prelavag

della liscivia è disinserito.

della liscivia è inserito.

Presupposto: –

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

–

Il selettore programmi è impostato sulla posizione

Fine

Funzioni di programmazione

Funzione Memory

Se per un programma viene selezio nata una funzione supplementare e/o modificato il numero di giri in centrifu gazione, la lavabiancheria memoriz za queste impostazioni.

Selezionando di nuovo questo pro gramma di base la lavabiancheria pro pone le funzioni supplementari memo rizzate e/o il numero di giri in centrifu gazione.

Al momento della fornitura, la funzione Memory è disinserita.

La programmazione e la memorizzazione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengono attivate tramite il tasto START e il selettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

Presupposto: –

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START. E Ruotare il selettore programmi su

COTONE/COLORATI 30°C.

La spia di controllo

gio

non lampeggia = La funzione

lampeggia = La funzione

F Premendo il tasto START, si inserisce

o disinserisce nuovamente la funzione Memory.

G Disinserire la lavabiancheria con il ta-

sto jk.

L'impostazione selezionata viene ora memorizzata e rimarrà tale fin quando non verrà modificata.

Ammollo/Prelavag

Memory è disinserita.

Memory è inserita.

–

Il selettore programmi è impostato sulla posizione

Fine

Funzioni di programmazione

Tempo di ammollo

Il tasto Ammollo può essere progamma to con un tempo di ammollo variabile tra i 30 minuti e le 2 ore (in scatti di 30 minuti).

Attivando la funzione supplementare Ammollo, il tempo di ammollo memoriz zato viene anteposto al programma di lavaggio vero e proprio.

Al momento della fornitura la durata dell'ammollo programmata se si preme il tasto Ammollo è di 2 ore.

La programmazione e la memorizzazione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengono attivate tramite il tasto START e il selettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START. E Ruotare il selettore programmi sulla

posizione LAVA/INDOSSA 60 °C: La spia di controllo

vaggio

volta ogni 2 secondi, poiché l'impo stazione programmata dalla fabbrica è di 2 ore.

F Premendo il tasto START si seleziona

volta per volta un'altra impostazione.

La spia di controllo

gio

– lampeggia 1 volta=tempo di am-

mollo 2 h

lampeggia brevemente per 1

Ammollo/Prela

Ammollo/Prelavag-

Presupposto: –

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

–

Il selettore programmi è impostato

Fine

sulla posizione

– lampeggia 2 volte=tempo di am-

mollo 1 h 30

–

lampeggia 3 volte=tempo di am mollo 1 h

–

lampeggia 4 volte=tempo di am mollo 30 min

G Disinserire la lavabiancheria con il ta

sto jk.

Il tasto Ammollo è ora "caricato" con l'impostazione scelta. Questa imposta zione resta memorizzata fintanto che non si programma un diverso tempo di ammollo.

Salvo modifiche/3902

Questa carta è realizzata in cellulosa sbiancata al 100% senza additivi al cloro, nel rispetto ell’ambiente.

M.-Nr. 05 805 230 / V00

Miele W 410 WPS User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
