Istruzioni d'uso e di montaggio Lavatrice W 400-87 CH

con indicatore carico e dosaggio detersivo

Leggere assolutamente le istruzioni prima di posizionare, installare e usare la lavatrice la prima volta per evitare di infortunarsi e di danneggiare la macchina.

M.-Nr. 05 645 580

Tutela dell’ambiente

Smaltimento imballaggio

L'imballaggio protegge l'apparecchia tura da danni durante il trasporto. Le di verse parti dell'imballaggio sono fatte con materiali conformi alla tutela del l'ambiente e sono pertanto riciclabili.

Se dunque le diverse parti dell’imbal laggio vengono smaltite correttamente, si contribuirà a ridurre il consumo di materie prime e a diminuire il volume dei rifiuti. Il fornitore ritira l'imballaggio.

Smaltimento apparecchiature fuori uso

In generale negli elettrodomestici fuori uso ci sono ancora materiali riutilizzabi li. Non depositare quindi il vecchio ap parecchio nella discarica ma informarsi presso il rivenditore o le autorità comu nali circa le possibilità di smaltimento.

Fino a quando il vecchio apparecchio viene prelevato, accertarsi che non co stituisca una fonte di pericolo per i bambini. Informazioni più dettagliate sono contenute nel capitolo "Consigli e avvertenze".

Indice

Tutela dell’ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento imballaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento apparecchiature fuori uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Consigli e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Descrizione lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Programmi speciali (Seta /, Lana /, Breve, Bucato misto,

Risciacquo extra) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Facile da stirare col programma Delicati e Seta /. . . . . . . . . . . . . . . . . . . . . . 9

Indicatore carico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Dosaggio consigliato detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sistema acqua più . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Avvio differito h/min . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Indicatore tempo restante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Illuminazione tamburo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Dispositivi di funzionamento (bloccaggio programma, bloccaggio lavatrice). 10

Aggiornamento programmi (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Indicatore multifunzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Selettore programmi monobottone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tasti per le funzioni supplementari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tasto "centrifuga" con spie di controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Prima messa in funzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Prima messa in funzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Azzerare il dispositivo accertamento peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Lavaggio ecologico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Consumo di elettricità e di acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Scegliere correttamente le funzioni supplementari (Ammollo, Prelavaggio,

Intenso). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Se a lavaggio ultimato il bucato viene asciugato a macchina . . . . . . . . . . . . . 15

Indice

Per lavare correttamente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Istruzioni brevi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

I diversi programmi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Operazioni preliminari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Scelta programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Funzioni supplementari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Avvio differito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fine programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Aggiungere/prelevare biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Saltare un ciclo del programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Cambiare il programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Svolgimento programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Decalcificante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Detersivi composti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Ammorbidente, appretto, amido, amido liquido . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Aggiungere automaticamente l'ammorbidente, l'appretto o l'amido . . . . . . . . 31

Aggiungere separatamente l'ammorbidente o l'appretto. . . . . . . . . . . . . . . . . 31

Inamidare separatamente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Decolorare/colorare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Dispositivi per il funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Bloccaggio elettronico programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Bloccaggio elettronico lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Manutenzione e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Pulire la lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Pulire il cassetto del detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Pulire il filtro nel tubo di afflusso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

In caso di anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Cosa fare se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

La lavatrice non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Il programma si interrompe e nel display viene visualizzata un'anomalia . . . . . . 38

Indice

Il programma si svolge come di consueto ma viene visualizzata un'anomalia. . . 39

Anomalie dell'indicazione di carico e dosaggio detersivo . . . . . . . . . . . . . . . . . . 40

Anomalie generali o risultato di lavaggio insoddisfacente . . . . . . . . . . . . . . . . . . 41

Non è possibile aprire lo sportello premendo il rispettivo tasto. . . . . . . . . . . . . . . 43

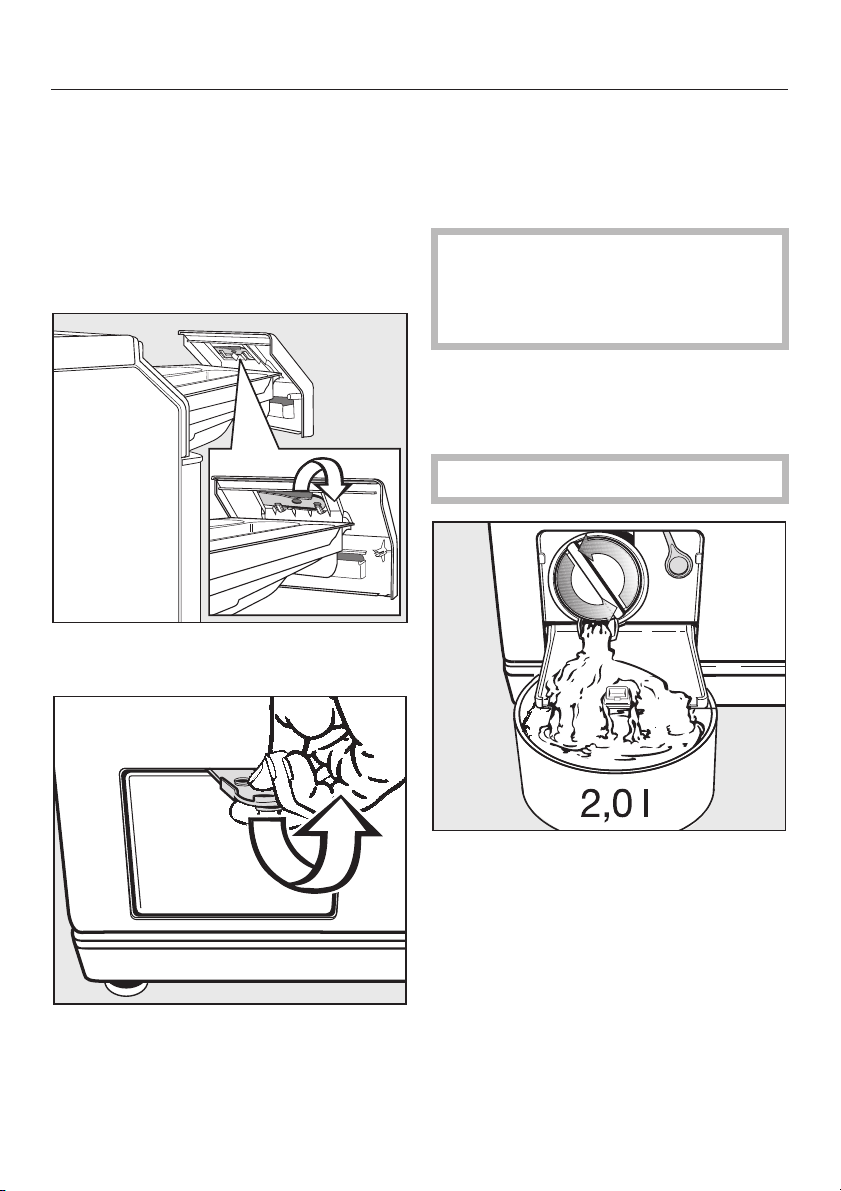

Aprire lo sportello se il filtro è intasato o se manca l’elettricità . . . . . . . . . . . . . . . 44

Scarico intasato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Aprire lo sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Sostituire la lampadina per l’illuminazione del tamburo . . . . . . . . . . . . . . . . . . . . 46

Servizio assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Condizioni e durata di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Accessori acquistabili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Posizionatura e collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

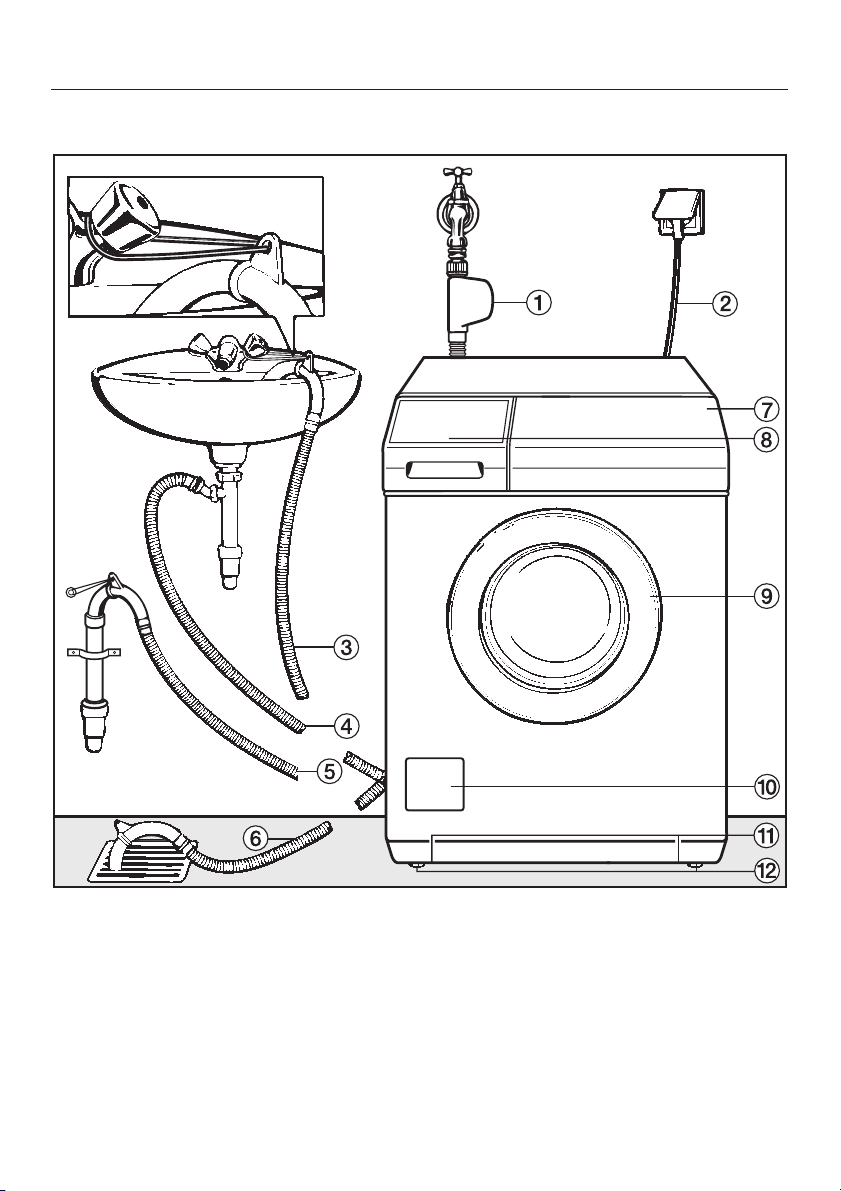

Vista anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Vista posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Basamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Collocazione lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Smontare la sicura di trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Montaggio staffa di protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Livellamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Svitare il piedino e bloccarlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Colonna lava-asciuga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Sistema sicurezza Miele contro perdite d'acqua. . . . . . . . . . . . . . . . . . . . . . . . . . 55

Tubo afflusso acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Scarico acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Collegamento elettrico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Dati di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Avvertenza per i controlli di comparazione: . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Funzioni programmabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Sistema acqua più . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Rotazione delicata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Raffreddamento acqua di lavaggio per Bollitura/Colorati . . . . . . . . . . . . . . . . . . . 67

Funzione "memory" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Segnale acustico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Consigli e avvertenze

Leggere attentamente le istruzioni prima di usare la lavatrice la prima volta. Il libretto contiene importanti informazioni riguardanti l’installazione, la sicurezza, l’uso e la manu tenzione per evitare infortuni e danni alla macchina.

Conservare il libretto delle istruzioni. Potrebbe rendersi necessario con sultarlo o servire a un altro utente!

Uso corretto

Lavare a macchina solo gli indu

menti e i capi di biancheria che sull’etichetta portano lo specifico simbolo. Altri usi possono essere pericolosi. La casa produttrice declina ogni responsabilità per danni derivanti da usi non conformi a quello previsto e da errate manipolazioni dei comandi.

Sicurezza tecnica

Prima di installare la lavatrice verifi

care che non ci siano danni visibili. Se è il caso, non installare e usare la macchina!

La sicurezza elettrica della lavatri

ce è garantita solo se è allacciata a un conduttore di protezione installato conformemente alle norme. È oltremodo importante verificare l’efficienza di tale dispositivo di sicurez za e, in caso di dubbio, far controllare l’installazione da un elettricista qualifi cato. La casa produttrice declina ogni re sponsabilità per eventuali infortuni (scosse elettriche!) e guasti derivanti dalla mancanza di un conduttore di protezione di messa a terra o se tale di spositivo è interrotto!

Per motivi di sicurezza non usare

prolunghe elettriche. Pericolo di surriscaldamento e incendio!

La lavatrice è fabbricata conforme-

mente alle vigenti norme di sicurezza. Eventuali riparazioni non effettuate correttamente possono costituire gravi pericoli per l’utente per i quali la casa produttrice non si assume alcuna

responsabilità. Le riparazioni devono pertanto essere effettuate esclusiva mente da personale esperto, autorizza to da Miele.

Prima di collegare la lavatrice alla

rete elettrica, accertarsi che i dati di allacciamento (sicurezza, tensione e frequenza) riportati nella targhetta di matricola corrispondano a quelli della rete elettrica. In caso di dubbio rivol gersi a un elettricista qualificato.

In caso di guasti o per i lavori di pulizia, staccare la lavatrice dalla

rete elettrica: –

togliendo la spina del cavo elettrico della lavatrice dalla presa, oppure

–

disinserendo la sicurezza elettrica dell’impianto, oppure

–

svitando dalla sua sede il fusibile a vite dell’impianto elettrico.

Consigli e avvertenze

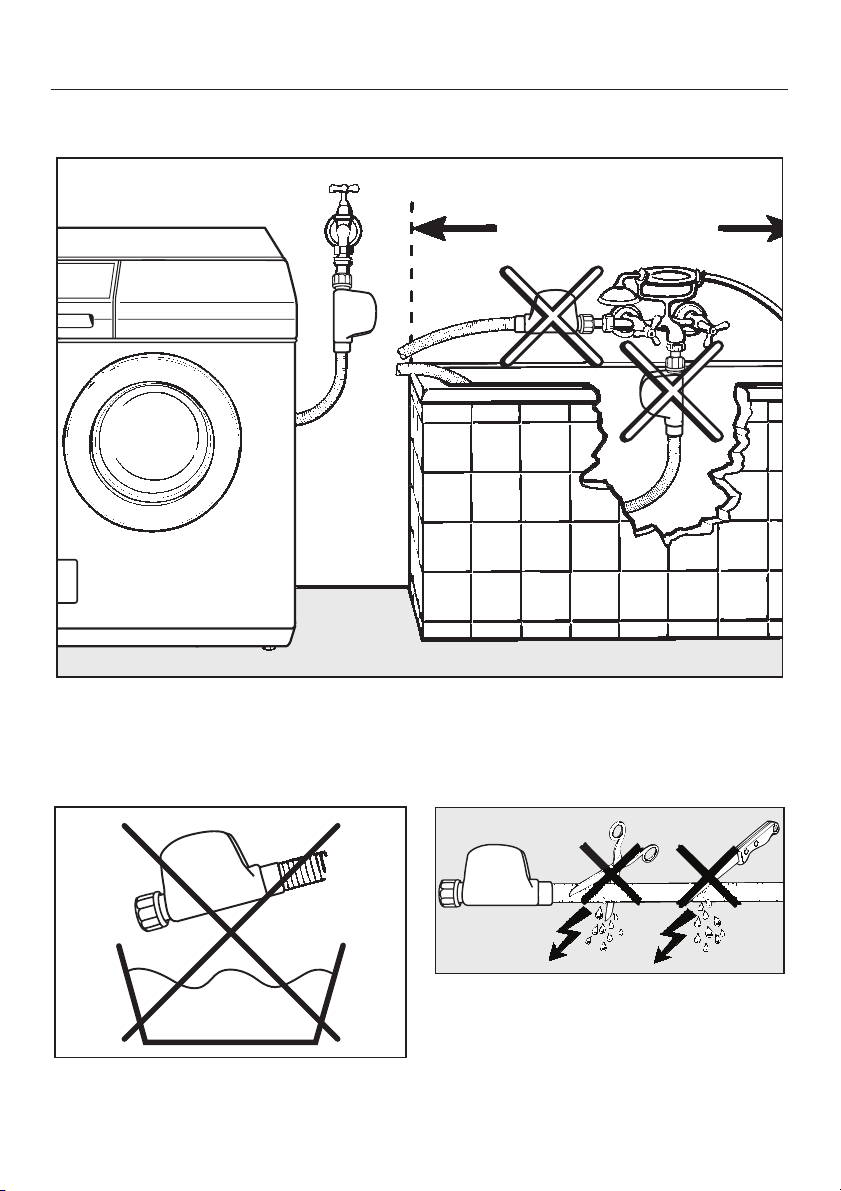

Il dispositivo di sicurezza Water

proof Miele contro eventuali perdite d'acqua funziona se vengono soddi sfatte le seguenti premesse:

corretto allacciamento idrico ed elet

–

trico, in caso di danni visibili, far riparare

–

tempestivamente la lavatrice.

Eventuali parti difettose devono ve

nire sostituite esclusivamente con pezzi originali di ricambio Miele in gra do di garantire completamente tutte le norme di sicurezza degli elettrodome stici Miele.

Se il cavo elettrico di allacciamento

rimanesse danneggiato, dovrà essere sostituito solo da persone autorizzate da Miele per evitare che l'utente rimanga infortunato.

Importante

L'installazione di questa apparec-

chiatura in luoghi non fissi (ad esempio battelli) deve essere effettuata da ditte o persone qualificate, rispettan do severamente le norme di sicurezza per l'uso corretto dell'apparecchiatura.

Non installare la lavatrice in locali

esposti al freddo. Se l'acqua gela i tubi possono screpolarsi e perfino scoppiare. A temperature inferiori allo zero viene pure compromesso il funzio namento delle componenti elettroniche.

Prima di usare la lavatrice la prima

volta, accertarsi che la staffa di protezione sulla parte posteriore sia stata smontata (v. capitolo "Collocazio ne e collegamento", voce "Smontare

staffa di protezione"). In caso contrario,

quando la centrifuga è in funzione, la staffa può danneggiare la lavatrice e anche i mobili o gli elettrodomestici vi cini.

In caso di assenza prolungata, ad

esempio durante le vacanze, chiu

dere sempre il rubinetto, soprattutto se il pavimento su cui si trova la lavatrice non è dotato di scarico a pozzetto. Pericolo di allagamento!

Prima di agganciare il tubo di scarico al lavandino o alla vasca da

bagno, verificare che l'acqua fluisca bene nello scarico. Diversamente potrebbe traboccare. Fissare bene il tubo di scarico al bordo del lavandino o della vasca poiché il contraccolpo dell'acqua espulsa potrebbe sganciare il tubo. Pericolo di al lagamento!

Vuotare sempre tasche e taschini. Gli oggetti estranei, soprattutto di

metallo, ad es. fermagli, forcine, spilli, chiodi, monete ed altro, possono dan neggiare il tamburo e rovinare la bian cheria.

Consigli e avvertenze

Se il dosaggio del detersivo è cor

retto non è necessario usare pro dotti decalcificanti. Se, tuttavia, la mac china dovesse incrostarsi di calcare, usare un prodotto decalcificante anti corrosivo. Il prodotto specifico è a di sposizione presso il rivenditore o il ser vizio assistenza Miele. Attenersi scru polosamente alle modalità d’uso del prodotto.

Sciacquare a fondo i capi trattati

precedentemente con prodotti con tenenti solventi prima di lavarli a mac china.

Non usare mai con la lavatrice de-

tersivi contenenti solventi chimici, ad es. smacchiatori, benzina rettificata e altro. Potrebbero corrodere le parti metalliche e sviluppare vapori tossici. Pericolo d’incendio e di esplosione!

I prodotti coloranti devono essere

indicati per lavatrici e vanno dosati in maniera appropriata per lavatrici di uso domestico. Attenersi scrupolosamente alle istruzioni della casa produt trice.

Se si lava a temperature elevate,

l’oblò di vetro dello sportello si ri scalda. Evitare quindi che i bambini tocchino l’oblò durante il programma di lavaggio.

Uso di accessori

È permesso aggiungere o incorpo

rare accessori espressamente con sentiti da Miele. Diversamente vengono annullati i diritti e le prestazioni di garanzia come pure la responsabilità della casa produttrice.

Smaltimento elettrodomestici fuori uso

Togliere la spina dalla presa e ren-

dere inservibili il cavo di alimentazione e la spina. Si eviterà così che l’apparecchiatura venga usata in modo scorretto da terzi.

I prodotti decoloranti contengono

componenti solforosi corrosivi. Evi tare quindi assolutamente di usare de coloranti con la macchina.

Descrizione lavatrice

Caratteristiche

Programmi speciali (Seta /, Lana /, Breve, Bucato misto, Risciacquo extra)

Programma per capi lavabili a mano

–

(Seta /) Capi e indumenti delicati e facilmen

te stropicciabili lavabili a mano, che non contengono lana, si possono la vare col programma

Programma per capi e indumenti la

–

vabili a mano (Lana /) Capi e indumenti di lana o misto lana

possono venire lavati col programma

Lana

– Programma per pochi indumenti

(Breve) Programma breve per rinfrescare in-

dumenti colorati e poco sporchi.

– Programma per indumenti e capi mi-

sti (Bucato misto) Per capi e indumenti di diversa com

posizione ma dello stesso colore.

–

Programma per sciacquare capi e in dumenti (Risciacquo extra)

Seta

Facile da stirare col programma Delicati e Seta /

Gli indumenti vengono lavati e centrifu gati molto delicatamente per evitare la formazione di pieghe e facilitare la sti ratura.

Indicatore carico

Lo speciale dispositivo accerta il peso del bucato per i singoli programmi e

consente di sfruttare in modo ottimale le possibilità di carico della lavatrice.

Dosaggio consigliato detersivo

Lo speciale dispositivo indica il quantitativo minimo di detersivo per il programma impostato se il carico è piuttosto ridotto. La percentuale del detersivo si basa sul dosaggio consigliato dalla casa produttrice del detersivo.

Sistema acqua più

Il sistema consente di effettuare il lavaggio e/o i cicli di risciacquo con un

maggior quantitativo di acqua. Per il programma le attivare un ciclo supplementare di ri

sciacquo.

Bollitura/Colorati

è possibi

Gli indumenti e i capi di vestiario vengono solo sciacquati e centrifu gati.

Descrizione lavatrice

Avvio differito h/min

Questa funzione permette di differire l'avvio del programma da 30 minuti fino a 24 ore al massimo.

Indicatore tempo restante

Dopo l'avvio del programma, nel di splay viene visualizzata in ore e minuti la durata complessiva del programma. Il tempo restante fino al termine del pro gramma viene indicato in modo decre scente a scatti di un minuto.

Illuminazione tamburo

Nella guarnizione dello sportello della lavatrice so trova una lampadina alogena per illuminare il tamburo.

La lampadina alogena si accende automaticamente se:

– si apre lo sportello, – si accende la lavatrice e lo sportello

è aperto.

La lampadina alogena si spegne auto maticamente se:

–

si preme il tasto

–

si spegne la lavatrice,

Start

Dispositivi di funzionamento (bloccaggio programma, bloccaggio lavatrice)

Bloccaggio elettronico programma Il dispositivo elettronico evita che lo

sportello venga aperto durante il pro gramma o che il programma di lavag gio venga interrotto. A lavaggio ultimato il dispositivo si disattiva automatica

mente. Bloccaggio elettronico lavatrice Il dispositivo evita che la lavatrice ven

ga usata da terzi, ad es. nella lavande ria comune di condomini. Attivando la funzione:

– non è possibile aprire lo sportello

premendo il rispettivo tasto,

– non è possibile attivare i singoli pro-

grammi.

Aggiornamento programmi (Update)

Grazie alla spia di controllo anomalie, contrassegnata dalla sigla PC (Pro gramme Correction) sul pannello co mandi, è possibile aggiornare i pro grammi secondo le ultime scoperte tec niche.

–

oppure 5 minuti dopo aver acceso la lavatrice se non si attiva nuovamente l'illuminazione alogena.

Per riattivare l'illuminazione alogena ba sta premere il tasto

Sportello

Operando con l'apposito indicatore, il tecnico del servizio assistenza può in tervenire direttamente sui programmi di lavaggio aggiornandoli in base agli ulti

mi ritrovati, riguardanti i detersivi, i tes

suti e il procedimento di lavaggio. Miele informerà tempestivamente gli

utenti sulla possibilità di aggiornare i programmi

Pannello comandi

Descrizione lavatrice

a Indicatore multifunzioni

informazioni più dettagliate nella pagina successiva

b Tasto Start

per avviare il programma di lavaggio

c Tasto avvio differito

per differire l'avvio del programma di lavaggio

d Tasti funzioni supplementari

per attivare le funzioni supplementari desiderate spia accesa = funzione attivata spia spenta = funzione disattivata

e Tasto centrifuga

per impostare il numero desiderato di giri della centrifuga oppure per at tivare "arresto scarico" o per disatti vare la centrifuga.

f spie di controllo numeri di giri del

la centrifuga

g Selettore programmi

per impostare il programma base e la rispettiva temperatura. La manopola si può girare verso destra o sinistra

h Indicatore svolgimento

programma indica di volta in volta i diversi cicli del programma di lavaggio

i Spie di controllo servizio e anoma-

lie

j Tasto jk

per accendere o spegnere la lavatri ce oppure per interrompere il pro gramma

k Tasto Sportello

per aprire lo sportello di carico e ac cendere l'illuminazione del tamburo

Descrizione lavatrice

Indicatore multifunzioni

a Display b Spie di controllo del display c Il tasto ha le due seguenti funzioni:

– commutare l'indicazione da

Carico %,Detersivo %eTempo restante h/min

, oppure

la durata di lavaggio in rapporto al

–

programma e al carico (tempo re stante in h/min).

Le percentuali del bucato da lavare sono sempre in rapporto al massimo previsto dal programma impostato e sono corrette solo se i capi e gli indumenti sono asciutti.

Avvertenza! Per carichi inferiori al 25% del carico complessivo previsto dal program ma, nel display non viene visualizzata alcuna indicazione. Per il quantitativo consigliato di detersivo viene invece visualizzata la percentuale minima pari al 40%.

Tali valori vengono visualizzati per tutti i programmi di lavaggio.

Per i cicli:

Carico

– azzerare il sensore di accertamento

carico

Per lavare in modo ecologico, i vari di spositivi elettronici della lavatrice indi cano:

–

la percentuale del bucato messo nel tamburo in rapporto al carico massi mo previsto dal programma imposta to (il quantitativo viene indicato a percentuali del 25/50/75/100% ),

–

il quantitativo di detersivo per il pro gramma imposato rapportato alla percentuale del carico (il quantitativo di detersivo viene indicato a percen tuali del 40/50/60/75/100% in base al dosaggio consigliato dalla casa produttrice del detersivo),

– Risciacquo extra –

Scarico/Centrifuga

–

Appretto

viene visualizzato solo il tempo restan te.

Nel display vengono visualizzati inol

tre:

–

l'avvio differito

–

le funzioni programmabili (la rispettiva sigla)

Descrizione lavatrice

Comandi

Selettore programmi monobottone

Con la manopola dei programmi vengo no impostati sia il programma base che la temperatura.

Per risparmiare energia elettrica, l'anello luminoso si spegne alcuni minu ti prima della fine del programma.

Tasti per le funzioni supplementari

I programmi base possono venire com pletati da diverse funzioni supplemen tari.

Premendo il rispettivo tasto, le funzioni supplementari vengono attivate o disattivate. La funzione è attivata se la spia di controllo è accesa.

Non è possibile attivare una funzione supplementare se non è compatibile col programma base.

Tasto "centrifuga" con spie di controllo

Impostare la centrifuga

Premendo il tasto "centrifuga" è possibi le impostare il numero di giri della cen trifuga. Non è possibile tuttavia impo stare un numero maggiore di giri di

quello massimo previsto dal program

ma base. Le spie di controllo indicano di volta in

volta il numero di giri impostato.

Disattivare la centrifuga

Premere il tasto "centrifuga" fino alla

posizione:

arresto scarico

–

Il bucato non viene centrifugato e rimane nell'acqua dell'ultimo risciacquo. In questo modo si evita la formazione di pieghe se gli indumenti non vengono prelevati subito a programma ultimato.

Per continuare il programma, impostare il numero di giri desiderato per la centrifuga. Se invece si desidera terminare il programma, premere il tasto

Sportel

Il numero massimo di giri della centrifu ga dipende dal programma base impo stato.

Giri programma base

1800 Bollitura/Colorati, Scarico/Centrifuga 1500 Breve, Appretto 1200 Lana, Risciacquo extra

900 Lava/Indossa, Bucato misto 600 Delicati 400 Seta

–

senza centrifuga

Il bucato non viene centrifugato.

Dopo che l'acqua dell'ultimo risciac quo è stata scaricata, si attiva subito il ciclo "antipiega". Se si imposta questa funzione, anche la centrifuga intermedia dopo i diversi cicli di ri sciacquo non viene effettuata.

Prima messa in funzione

Prima di usare la lavatrice la prima volta, si dovrà posizionarla e colle garla come indicato nel capitolo "Collocazione e collegamento".

Prima messa in funzione

La lavatrice è dotata di uno speciale sensore per accertare la quantità di bu cato sistemata nel tamburo. Successi vamente, in base al carico si potrà do sare il detersivo. Affinché il sensore per il carico funzioni perfettamente, si dovrà effettuare il primo programma di lavag gio a vuoto e senza detersivo sivamente si dovrà azzerare il sensore, come nel caso delle bilance elettroniche.

A Aprire il rubinetto. B Premere il tasto jk. C Ruotare la manopola dei programmi

sulla posizione

ti 40°C

D Premere il tasto E Al termine del programma di lavag

gio, ruotare la manopola dei pro grammi sulla posizione

Azzerare il dispositivo accertamento peso

F Premere il tasto sportello ed aprirlo G Far ruotare a mano il tamburo vuoto

(1 rotazione).

Bollitura/Colora-

Stat

Fine

. Succes-

H Ruotare la manopola dei programmi

su una gradazione quasiasi del pro gramma

La spia di controllo

co %

I Premere il tasto sopra il tasto

ché si attiva un segnale acustico. Il dispositivo elettronico è stato azzerato.

Inizialmente il tamburo si abbassa ancora un po' e si sistema nella posizione corretta solo dopo alcuni pro grammi di lavaggio. Ripetere quindi di volta in volta l'operazione di azze ramento dopo aver effettuato i primi programmi di lavaggio

Se non si registra il dispositivo sulla posizione zero, i valori riguardanti il carico visualizzati nell'indicatore non sono corretti.

Bollitura/Colorati

si accende.

Quantitativo cari

Stat

fin-

Lavaggio ecologico

Consumo di elettricità e di acqua

Sfruttare il carico massimo previsto

–

dal programma impostato. Il consumo di elettricità e di acqua, rapportato al carico del bucato, sarà ridotto al minimo.

Se il bucato è piuttosto ridotto, impo

–

stare i programmi pure

Breve

Se il bucato è ridotto e si imposta il

–

programma spositivo di accertamento del carico riduce automaticamente al minimo il consumo di acqua, elettricità e la durata del programma. Nel corso del programma può subentrare quindi una modificazione del tempo restante segnalato nel display.

– Anziché attivare il programma

ra/Colorati 95°C

stare il programma

60°C

unitamente alla funzione supplementare trà risparmiare dal 35 al 45% di elet tricità. La durata del programma tut tavia si prolungherà. Con tale pro gramma si possono eliminare tutte le tracce di sporco convenzionale. Per macchie vecchie e tenaci si consi glia di impostare la funzione supple mentare "ammollo".

Bucato misto

Bollitura/Colorati

, si consiglia di impo-

Bollitura/Colorati

Intenso

. In tal mdo si po-

, il di

Bollitu-

Detersivo

Dosare il detersivo in base ai dati ri

–

portati sulla confezione. Se il bucato è ridotto, ridurre il do

–

saggio in modo proporzionale (os servare l'indicazione nel display).

Scegliere correttamente le funzioni supplementari (Ammollo, Prelavag gio, Intenso)

Impostare:

per indumenti poco o normalmente sporchi senza macchie visibili un programma di lavaggio senza funzioni supplementari.

per indumenti normalmente o piuttosto sporchi con macchie visibili un programma di lavaggio unitamente alla funzione supplementare

– Impostare la funzione supplementare

Ammollo

ammollo e il successivo lavaggio

principale vengono infatti effettuati

con la stessa acqua.

Se a lavaggio ultimato il bucato viene asciugato a macchina

–

Per risparmiare elettricità per il pro gramma di asciugatura, si consiglia di effettuare la centrifuga finale col massimo numero di giri previsto dal programma di lavaggio.

anziché

Prelavaggio

Intenso

. Il ciclo

Per lavare correttamente

Istruzioni brevi

Avvertenza! Si consiglia espressamente di imparare

correttamente le diverse funzioni della lavatrice. A tale propositop leggere at tentamente le voci "Operazioni prelimi nari", "Scelta programma" e "Fine pro gramma" di questo capitolo.

A Selezionare la biancheria

Scelta programma:

B accendere la lavatrice C aprire lo sportello D impostare il programma desiderato E sistemare il bucato nel tamburo F chiudere lo sportello G aggiungere il detersivo H attivare la funzione supplementare

desiderata

I impostare il numero di giri della cen-

trifuga

Nella successiva tabella dei programmi sono riportati i diversi programmi indi cati per i diversi capi di biancheria e in dumenti.

J attivare l'avvio differito K avviare il programma

Fine programma:

L aprire lo sportello M togliere il bucato N spegnere la lavatrice O chiudere lo sportello

Per lavare correttamente

I diversi programmi

Bollitura/Colorati 9ö876

tipo di bucato indumenti e biancheria di cotone e lino, ad es. lenzuo

la, federe, tovaglie, tovaglioli, canovacci, asciugamani,

jeans, magliette, biancheria intima e per bebè funzioni supplementari Ammollo, Prelavaggio, Intenso, Acqua più avvertenze

detersivo Detersivi universali, per capi colorati carico massimo 5,0 kg Avvertenza per gli istituti di controllo:

per verifiche secondo norma EN 60456 è necessario premere il tasto

Lava/Indossa 4321

tipo di bucato tessuti di fibre sintetiche, fibre miste oppure cotone fa

funzioni supplementari Ammollo, Prelavaggio, Intenso, Acqua più avvertenze

Attivare il programma

–

igienizzare indumenti molto sporchi Per indumenti normalmente o piuttosto sporchi con

–

macchie visibili, attivare la funzione supplementare

Intenso

Per indumenti con macchie vecchie o tenaci, impo

–

stare le funzioni supplementari

– Per indumenti eccessivamente sporchi (ad es. sab-

bia, polvere e altro) impostare la funzione supplementare

– Lavare indumenti di colore scuro con detersivo per

capi colorati o detersivo liquido

cile da trattare, ad es. camicie, camicette, grembiuli,

tovaglie ecc.

–

per indumenti normalmente o piuttosto sporchi con macchie visibili, attivare la funzione supplementare

Intenso

Prelavaggio

Bollitura/Colorati 95°C

IntensoeAmmollo

per

Intenso

detersivo Detersivi universali, per capi colorati, per capi delicati carico massimo 2,5 kg Avvertenza per gli istituti di controllo:

per verifiche secondo norma EN 60456 è necessario premere il tasto

Intenso

Per lavare correttamente

Delicati ac

tipo di bucato capi e indumenti di fibre sintetiche, fibre miste, seta

artificiale o cotone facile da trattare ad es. camicie,

camicette ecc. tendine lavabili a macchina secondo le

indicazioni del fabbricante. funzioni supplementari Ammollo, Prelavaggio, Intenso avvertenze

detersivo Detersivo per capi delicati carico massimo 1 kg

Seta /

tipo di bucato vestiti e capi lavabili a mano che non contengono lana funzioni supplementari Acqua più avvertenze – programma con scarsa formazione di pieghe (stira-

detersivo Detersivo per capi delicati carico massimo 1 kg

Lana /

tipo di bucato capi e indumenti in lana o misto lana lavabili a mano o

detersivo Detersivo per lana carico massimo 2 kg

Per indumenti normalmente o piuttosto sporchi con

–

macchie visibili, attivare la funzione supplementare

Intenso

Programma con scarsa formazione di pieghe (stira

–

tura facile). Per eliminare la polvere depositatasi nelle tendine

–

occorre spesso un programma con

– per tendine facilmente sgualcibili ridurre il numero

di giri della centrifuga oppure disattivarla.

tura facile).

–

Mettere nell'apposito sacco traforato calze, calze maglia, reggiseni.

–

Usare detersivo per capi delicati.

a macchina

Prelavaggio

;

Per lavare correttamente

Breve 7

tipo di bucato capi e indumenti poco sporchi lavabili col programma

Colorati

funzioni supplementari Acqua più detersivo universale, colori carico massimo 2,5 kg

Bucato misto 72

tipo di bucato capi e indumenti di diversa composizione, selezionati

secondo il colore, lavabili col programma

Colorati

Lava/Indossa

funzioni supplementari Ammollo, Prelavaggio, Intenso, Acqua più avvertenze – Per indumenti normalmente o piuttosto sporchi con

macchie visibili, attivare la funzione supplementare

Intenso

detersivo universale, colori carico massimo 3 kg

Appretto

tipo di bucato tovaglie, tovaglioli, grembiuli, camici da lavoro avvertenze – i capi e la biancheria devono risultare lavati di fre-

sco ma senza ammorbidente

carico massimo 5 kg

Risciacquo extra

tipo di bucato indumenti che devono venire solo sciacquati e centri

fugati carico massimo 5 kg

Scarico/centrifuga

avvertenze

–

solo scarico: centrifuga: impostare

carico massimo 5 kg

Senza centrifu

Per lavare correttamente

Operazioni preliminari

A Preparare e selezionare la bianche

ria

^ Vuotare tasche e taschini.

Oggetti metallici estranei, ad es. fermagli, spilli di sicurezza, chiodi, monete, forcine e altro possono danneggiare la biancheria e il tamburo.

Togliere eventualmente le macchie dagli indumenti, possibilmente finché sono ancora fresche. Usare uno straccio che non stinga! Evitare di sfregare il tessuto!

Diversi tipi di macchie, ad es. sangue, uovo, caffè, tè e altre ancora si posso no eliminare con facili accorgimenti.

In nessun caso mettere nella la

vatrice prodotti chimici contenenti

solventi!

Selezionare gli indumenti a seconda

del colore e dei simboli riportati sull'etichetta (sul colletto o in una cu citura laterale).

Ai primi lavaggi la biancheria e i capi di colore scuro stingono. Lavare quindi al cune volte separatamente questi capi per non tingere la biancheria di colore chiaro.

– Tendine:

asportare i rullini di scorrimento e il nastro di piombo oppure lavarle nell'apposito sacco traforato.

– Reggiseni:

togliere o fissare convenientemente i rinforzi.

– Maglieria, jersey, jeans, pantaloni e

magliette: girarli al rovescio se espressamente indicato dal produttore.

Prima del lavaggio, chiudere cerniere e ganci.

Non lavare a macchina capi di vestiario e biancheria se non sono lavabili (sim bolo sull'etichetta h).

Per lavare correttamente

Scelta programma

Per dosare correttamente il detersivo in base alla percentuale accertata automaticamente, eseguire dappri ma le operazioni indicate sotto.

B Accendere la lavatrice

Premere il tasto jk.

C Aprire lo sportello

Premere il tasto

La lavatrice è accesa. Se la manopola dei programmi si trova sulla posizione

Fine

, l'anello luminoso lampeggia per ricordare di impostare il programma desiderato.

D Scegliere il programma

^ Girare la manopola sul programma

desiderato.

La spia di controllo si accende. Se il tamburo è vuoto, nel display non viene visualizzata alcuna indicazione.

Se nel display appare un numero e il tamburo è vuoto, far compiere ma nualmente al tamburo una rotazione. Se il numero rimane ancora visibile nel display, premere il tasto sopra al tasto START finché si attiva il segna le acustico.

Sportello

e aprirlo.

Quantità bucato %

E Caricare il tamburo

Sistemare la biancheria nel tamburo

non piegata e senza comprimerla. Se i capi sono di diversa grandezza, il lavaggio e la centrifuga risulteranno più accurati.

L'indicazione nel display segnala in percentuali del 25% la quantità di bu cato nel tamburo in rapporto al quanti tativo massimo previsto dal programma impostato.

Se il quantitativo è inferiore al 25%

–

nel display non appare alcuna indi cazione.

– Se invece il quantitativo è superiore

al 100% l'indicazione del display lampeggia per indicare che il bucato è eccessivo (eccezione: programma

Bollitura/Colorati

Se il carico è eccessivo il risultato di lavaggio è compromesso e gli indumenti risultano stropicciati.

F Chiudere lo sportello con un col

petto deciso, senza premerlo con forza.

Prima di chiudere lo sportello, accertar si che non vi rimanga incastrato qual che capo.

La spia di controllo

cende e nel display viene visualizzato il

dosaggio del detersivo per il program ma impostato.

Detersivo %

si ac

Per lavare correttamente

G aggiungere il detersivo

La percentuale, visualizzata nel display, è di aiuto per dosare correttamente il detersivo. Per la percentuale del deter sivo si dovrà sempre tener conto del dosaggio consigliato dal produttore.

Se nel display viene visualizzato:

40 usare il 40 per cento. . .

(un po' meno della metà)

50 usare il 50 per cento. . .

(metà)

60 usare il 60 per cento . . .

(un po' più della metà)

75 usare il 75 per cento . . .

(tre quarti)

100 usare il 100 per cento . . . . . . del quantitativo consigliato dalla

casa produttrice di detersivo.

Si dovrà comunque tenere presente il grado di sporco della biancheria e la durezza dell'acqua di alimentazione, poiché: . .

. . . se il dosaggio è eccedente,

–

si forma troppa schiuma, la rotazione del tamburo viene rallentata, il lavag gio, i risciacqui e la centrifuga non sono impeccabili;

–

il consumo di acqua aumenta, poi ché si attiva automaticamente un ci clo di risciacquo extra;

–

l'equilibrio naturale viene compro messo.

Se si usa detersivo liquido, tenere pre sente che, se si imposta la funzione supplementare serire nella vaschetta j lo speciale

contenitore per detersivi liquidi. Il con

tenitore è disponibile presso il conces sionario o il servizio assistenza Miele.

^ Estrarre il contenitore del detersivo e

versare il detersivo nelle vaschette, dosandolo come segue:

i = detersivo per il prelavaggio

(se si attiva questo ciclo, usare

/4del dosaggio complessivo

indicato sulla confezione),

j = detersivo per il ciclo principale

§ = ammorbidente, appretto oppure

Informazioni più dettagliate sono conte nute nel capitolo "Detersivo".

di lavaggio compreso il ciclo ammollo,

amido liquido.

Prelavaggio

, si dovrà in

Per lavare correttamente

Funzioni supplementari H Attivare le funzioni supplementari

^ Premere il tasto della funzione sup-

plementare che si desidera attivare.

Ammollo

Il ciclo "Ammollo" è indicato per lavare capi e biancheria piuttosto sporchi e macchiati di sostanze albuminose, ad es. sangue, unto, cacao e altro.

Durata del ciclo: da 30 minuti a 6 ore, programmabili a scatti di 30 minuti.

–

Premendo la prima volta il tasto, al posto dell'indicazione sualizzata nel display appare

restante h/min

ciclo ammollo sono già programmati.

e i primi 30 minuti del

Detersivo %

Tempo

Annullare il ciclo ammollo

Premere ripetutamente il tasto finché

la spia di controllo si spegne.

Prelavaggio

Per biancheria e indumenti piuttosto sporchi e macchiati.

Intenso

Per indumenti normalmente o piutto sto sporchi con macchie visibili.

La durata del ciclo principale di lavag gio viene prolungata.

Acqua più

Se si desidera effettuare il programma di lavaggio con un maggiore quantitativo di acqua, con questa funzione è possibile optare per quattro diverse varianti, descritte nel capitolo "Funzioni programmabili" alla voce "Sistema acqua più".

Alla consegna, se si attiva questa fun zione, il livello dell'acqua è maggiore nei cicli lavaggio e risciacquo.

–

Ad ogni ulteriore pressione del tasto la durata del ciclo viene prolungata di 30 minuti fino ad un massimo di 6 ore. Il tempo restante visualizzato nel display si compone della durata dei cicli ammollo e lavaggio.

Per lavare correttamente

I Impostare la centrifuga

Premere ripetutamente il tasto "Cen

trifuga" finché si accende la spia del numero di giri desiderato.

La centrifuga è modificabile nell'ambito del numero di giri massimo previsto per il programma base impostato.

Avvio differito J Attivare l'avvio differito

^ Premere il tasto

ogni pressione l'avvio viene differito come segue:

– a scatti di 30 minuti, se l'avvio viene

differito per meno di 10 ore,

– a scatti di 1 ora, se l'avvio viene dif-

ferito per oltre 10 ore.

Avvio differito

. Ad

Annullare l'avvio differito

Premere nuovamete il tasto "Avvio dif ferito" quando nel display viene vi sualizzata l'indicazione 24^.

K Premere il tasto Start

Il programma di lavaggio inizia. Nel di splay viene visualizzata la durata del programma e la spia di controllo

restante h/min

rimane accesa.

Tempo

Per lavare correttamente

Fine programma

L Aprire lo sportello

Premere il rispettivo tasto.

M Scaricare la lavatrice

^ Controllare se nella guarnizione di

gomma dello sportello si sono depositati oggetti estranei.

Verificare che nel tamburo non siano rimasti capi. Potrebbero restringersi o stingere se lavati con un altro pro gramma.

N Spegnere la lavatrice

Premere e rilasciare il tasto jk e

ruotare la manopola dei programmi

Fine

sulla posizione

O Chiudere lo sportello

Si consiglia di chiudere lo sportello per evitare che vengano messi inavvertita mente oggetti estranei nel tamburo. Po trebbero danneggiare la biancheria se lavati col bucato.

Per lavare correttamente

Aggiungere/prelevare biancheria

Dopo che il programma è avviato, è possibile aggiungere o togliere bian cheria se sono stati attivati i seguenti programmi:

Bollitura/Colorati

–

Lava/Indossa

–

Breve

–

Bucato misto

–

Appretto

– ^ Premere il tasto sportello finché lo

sportello si apre,

^ aggiungere o togliere i capi o gli in-

dumenti che si desidera, ^ chiudere lo sportello. Il programma continua automaticamen-

te dal punto in cui si è fermato.

Avvertenza!

Non è possibile aprire lo sportello se:

la temperatura dell'acqua di lavaggio

–

è superiore a 55°C, il livello dell'acqua supera un deter

–

minato valore, è stato attivato il dispositivo per bloc

–

care il programma, il programma di lavaggio è giunto al

–

ciclo

Centrifuga finale

Se nei casi summenzionati si preme il tasto

Sportello

controllo

. si accende la spia di

Bloccato

Dopo aver avviato il programma, il di spositivo automatico controllo peso non può più accertere eventuali modifiche apportate al carico.

Anche dopo aver aggiunto o tolto capi, il dispositivo di controllo terrà quindi conto del carico massimo accertato ini zialmente.

Il tempo restante visualizzato può inve ce prolungarsi.

Per lavare correttamente

Interrompere il programma

Spegnere la lavatrice premendo il ta

sto jk. Per proseguire il programma:

accendere nuovamente la lavatrice

premendo il tasto jk.

Modificare il programma

Dopo che il programma è avviato, è possibile attuare le seguenti modifiche:

ad ogni momento

–

numero di giri della centrifuga, rima nendo tuttavia nell'ambito previsto dal programma;

– fino a 6 minuti dall'avvio

attivare o disattivare le funzioni supplementari dificare altresì la temperatura di lavaggio del programma impostato.

Dopo l'avvio non è più possibile impostare un nuovo programma.

Acqua più,Intenso

si può cambiare il

è possibile

e mo-

Saltare un ciclo del programma

Ruotare la manopola dei programmi

Fine

sulla posizione

Appena nell'indicatore svolgimento pro gramma lampeggia la spia di controllo del ciclo con cui si desidera continuare il programma:

nell'ambito di 4 secondi

manopola dei programmi sul pro gramma desiderato.

Se è stato attivato il dispositivo per bloccare l'interruzione del program

ma, non è possibile apportare modi-

fiche al programma o saltare un ciclo di lavaggio

, ruotare la

Cambiare il programma

^ Spegnere la lavatrice premendo il ta-

sto jk.

^ ruotare la manopola dei programmi

sulla posizione

Fine

Se si ruota la manopola su un altro pro gramma, la spia di controllo

Fine

lampeggia. Lo svolgimento del programma, tuttavia, non viene modifi cato. La spia di controllo si spegne se si riporta la manopola sul programma impostato all'inizio.

Antipiega/

accendere nuovamente la lavatrice premendo il tasto jk,

impostare il nuovo programma,

premere infine il tasto

Start

Per lavare correttamente

Svolgimento programma

La lavatrice è dotata di comandi elettro nici e di un dispositivo automatico per il carico. La macchina accerta quindi au tomaticamente il quantitativo di acqua necessario, in base alla quantità del bucato e al potere assorbente degli in dumenti. A seconda dei dati accertati, lo svolgimento e la durata del program ma di lavaggio vengono modificati.

Le modalità dei programmi riportate qui sotto si riferiscono sempre al program ma base e col carico massimo, senza tener conto delle funzioni supplementa ri attivabili.

Nell'indicatore svolgimento programma viene visualizzato di volta in volta il ciclo di lavaggio in corso.

Bollitura/Colorati

lavaggio principale livello acqua: basso ritmo di lavaggio: normale risciacqui livello acqua : medio risciacqui: 2 oppure 3

centrifuga centrifuga intermedia2): sì centrifuga finale: sì

Lava/Indossa

lavaggio principale

livello acqua: basso ritmo di lavaggio: normale risciacqui

livello acqua: alto

risciacqui: 2 oppure 3

centrifuga centrifuga intermedia2): sì centrifuga finale: sì

lavaggio principale livello acqua: alto ritmo di lavaggio: delicato risciacqui livello acqua: alto risciacqui: 3 centrifuga centrifuga intermedia: no centrifuga finale: sì

lavaggio principale livello acqua: medio ritmo di lavaggio: seta risciacqui livello acqua: medio risciacqui: 2 centrifuga centrifuga intermedia: no centrifuga finale: sì

Delicati

Seta /

Per lavare correttamente

Lana /

lavaggio principale livello acqua: medio ritmo di lavaggio: lana risciacqui livello acqua: medio risciacqui: 2 centrifuga centrifuga intermedia2): sì centrifuga finale: sì

Mini

lavaggio principale livello acqua: basso ritmo di lavaggio: normale risciacqui livello acqua: medio risciacqui: 2 centrifuga centrifuga intermedia2): sì centrifuga finale: sì

Appretto

livello acqua: basso ritmo di lavaggio: normale centrifuga finale: sì

Risciacquo extra

livello acqua: alto risciacqui: 2 centrifuga finale: sì

Particolarità svolgimento program

ma:

ciclo antipiega: A programma ultimato, il tamburo ruota

a intervalli per 30 minuti per evitare la formazione di pieghe tenaci negli indumenti, tranne nel programma

Lana

. Durante questo ciclo è possibile aprire lo sportello.

il 3° risciacquo si attiva:

– se si forma troppa schiuma nel tam-

buro,

Bucato misto

lavaggio principale livello acqua: basso ritmo di lavaggio: normale risciacqui livello acqua:alto risciacqui: 2 centrifuga centrifuga intermedia2): sì centrifuga finale: sì

–

se si effettua la centrifuga finale con meno di 700 giri/min.

–

se si attiva la funzione

fuga

centrifuga intermedia:

Senza centri

il bucato viene centrifugato dopo i cicli di risciacquo intermedi.

il 3° risciacquo si attiva:

–

se si attiva la funzione

fuga

Senza centri

disinserire la centrifuga intermedia: attivare

Senza centrifuga

col selettore

dei giri/centrifuga.

Detersivo

Si possono usare tutti i tipi di detersivi per lavatrici: in polvere, liquidi, concen trati, tabs o composti.

Per i capi in lana o misto lana si do

vrebbero usare detersivi specifici per lana.

Le istruzioni d’uso e il dosaggio sono ri portati sulla confezione.

Il corretto dosaggio dipende:

dal grado di sporco degli indumenti,

–

poco sporchi non si notano macchie di sporco. I capi hanno solamente odore del corpo;

normalmente sporchi si notano tracce di sporco e poche macchie;

piuttosto sporchi con tracce di sporco e macchie nettamente visibili;

– dalla durezza dell’acqua.

Eventualmente informarsi presso l’azienda per l’erogazione idrica sul grado di durezza dell’acqua;

Gradi durezza acqua

grado du

rezza

II media 7 - 14 13 - 25

III da dura a

caratteri

stiche

I dolce 1 - 7 1 - 13

molto dura

durezza

tedesca

°d

oltre 14 oltre 25

Decalcificante

Se il grado di durezza dell’acqua oscil la tra II-III è possibile aggiungere al de tersivo un prodotto decalcificante per risparmiare detersivo. Per il dosaggio, attenersi alle istruzioni sulla confezione. Versare nella vaschetta prima il detersivo e poi l’additivo decalcificante.

Dosare il detersivo per il grado di durezza I.

Detersivi composti

Se si usano più prodotti, versarli nella vaschetta j nel modo seguente:

1. Detersivo

2. Decalcificante

durezza

francese

°f

–

dalla quantità di bucato (attenersi al dosaggio consigliato).

3. Additivo In tal modo i prodotti verranno traspor

tati meglio dall’acqua.

Detersivo

Ammorbidente, appretto, amido, amido liquido

L'ammorbidente rende soffici gli indu menti e la biancheria e diminuisce altre sì la carica elettrostatica se successiva mente il bucato viene asciugato a mac china.

L'appretto conferisce agli indumenti una certa resistenza.

L'amido invece conferisce alla bianche ria durezza e lucentezza.

Attenersi al dosaggio consigliato dal

la casa produttrice.

Aggiungere automaticamente l'ammorbidente, l'appretto o l'amido

Se si usa frequentemente appretto o amido, sciacquare la vaschetta e so prattutto il sifone.

Aggiungere separatamente l'ammor

bidente o l'appretto

Versare l'ammorbidente o l'appretto

nella vaschetta §. Ruotare la manopola dei programmi

sulla posizione

Impostare il numero di giri della cen

trifuga,

^ premere il tasto

Inamidare separatamente

^ Dosare e preparare l'amido secondo

le istruzioni sulla confezione.

^ Versare il prodotto nella vaschetta

^ ruotare la manopola dei programmi

sulla posizione

Appretto

Start

Appretto

Versare l'ammorbidente o l'appretto nella vaschetta §. al massimo fino

al contrassegno Max.

L'ammorbidente, l'appretto o l'amido li quido verranno trasportati nella vasca di lavaggio dall'acqua dell'ultimo ri sciacquo. A programma ultimato rima ne sempre un po' d'acqua nella va schetta §.

Impostare il numero di giri della cen trifuga,

premere il tasto

Decolorare/colorare

Con la lavatrice non usare decoloranti.

Usare prodotti coloranti solo in quan tità limitata a un bucato convenziona le. Col tempo, il sale aggiunto al pro

dotto colorante può intaccare le su perfici in acciaio. Attenersi scrupolo

samente alle istruzioni d'uso della casa produttrice.

Start

prodotti

Dispositivi per il funzionamento

Bloccaggio elettronico pro

gramma

Attivando questo dispositivo di sicu rezza, durante il lavaggio non è più possibile aprire lo sportello, modifica re o interrompere il programma.

Attivare il dispositivo di bloccaggio

Mantenere premuto il tasto

meno 4 secondi) finché si accende la spia di esercizio

destra sul pannello comandi). Il dispositivo di bloccaggio è attivato. In seguito non è più possibile apportare

modifiche e il programma di lavaggio impostato si svolge fino alla fine.

Terminato il programma, il dispositivo di bloccaggio si disinserisce automaticamente.

Bloccato

Start

(in basso a

(al

Disattivare il dispositivo di bloccag gio

Premere il tasto

secondi finché la spia di esercizio

Bloccato

mandi in basso a destra.

Eccezione! Se si sposta la manopola dei program

mi, la spia di controllo lampeggia. In questo caso per disatti vare il dispositivo si dovrà:

riportare dapprima la manopola dei

programmi sul programma impostato all'inizio. La spia di controllo

ga/Fine

^ mantenere premuto per almeno 4 se-

condi il tasto esercizio nello comandi in basso a destra.

si spegne;

Start

per almeno 4

si spegne sul pannello co

Antipiega/Fine

Start

finché la spia di

Bloccato

si spegne sul pan-

Antipie-

Dispositivi per il funzionamento

Bloccaggio elettronico lava

trice

Il dispositivo impedisce che la lavatri ce venga usata da altri utenti.

Se la funzione di bloccaggio è attivata non è possibile:

aprire lo sportello premendo il tasto,

–

avviare il programma.

–

Attivare il dispositivo di bloccaggio

Premessa: – lo sportello è chiuso – la manopola dei programmi si trova

Fine

sulla posizione

A Accendere la lavatrice col tasto jk. B Premere il tasto

tenendolo premuto eseguire le seguenti operazioni da C a E.

C Girare lentamente e uno scatto alla

volta la manopola dei programmi in senso orario

tura/Colorati 60° C

Prelavaggio

sulla posizione

e man-

Bolli

E Ruotare lentamente e uno scatto alla

volta la manopola dei programmi in senso antiorario

Delicati freddo

La spia di esercizio peggia sul pannello in basso a de stra.

F Rilasciare il tasto G Ruotare la manopola dei programmi

sulla posizione

H Spegnere la lavatrice col tasto jk.

Disattivare il dispositivo di bloccag gio della lavatrice

Ripetere le operazioni da A a F. La spia di esercizio

sulla posizione

Bloccato

Prelavaggio

Fine

Bloccato

si spegne.

lam

D Ruotare lentamente e uno scatto alla

volta la manopola dei programmi in senso antiorario

Fine

sulla posizione

Manutenzione e pulizia

Prima di effettuare i lavori di puli

zia, staccare la macchina dalla rete elettrica togliendo la spina dalla pre sa.

Pulire la lavatrice

Pulire le superfici esterne con un pro

dotto non aggressivo, oppure acqua e sapone, e asciugare poi con uno straccio morbido.

Pulire il tamburo con un prodotto spe

cifico per acciaio inox.

Pulire il cassetto del detersivo

acqua calda.

Pulire il contenitore del detersivo con

Eliminare regolarmente i residui di detersivo.

Estrarre il contenitore fino alla battuta di arresto, premere il dispositivo di sbloccaggio e togliere completamen te il contenitore dalla sua sede.

^ Pulire il sifone.

1)Togliere il sifone dalla vaschetta § e

sciacquarlo con acqua corrente calda. Pulire anche il tubicino in cui viene infilato il sifone.

2)Rimettere il sifone nella sua sede.

Non usare prodotti abrasivi, solventi, prodotti per vetri o per le puli zie generali! A causa della loro composizione po trebbero danneggiare le parti in pla stica o altre componenti. Evitare assolutamente di usare il tubo di gomma per lavare la lavatri ce.

Manutenzione e pulizia

Pulire il filtro nel tubo di afflusso

Per proteggere le valvole di afflusso, la lavatrice è provvista di un filtro.

Il filtro di protezione, situato nella valvo la del tubo di afflusso avvitata al rubi netto, dovrebbe venir controllato ogni 6 mesi. In caso di frequenti interruzioni dell’erogazione idrica, il filtro dovrà ve nir controllato e pulito più frequente mente.

Chiudere il rubinetto,

svitare dal rubinetto la ghiera del

tubo.

^ Togliere dalla sua sede la guarnizio-

ne di gomma 1,

^ servendosi di una pinza appuntita af-

ferrare la staffa del filtro 2 ed estrarlo dalla sua sede.

^ Pulire il filtro di plastica.

Rimontarlo effettuando le operazioni in senso inverso.

Riavvitare la ghiera del tubo di alimen tazione, aprire il rubinetto e controllare se la tenuta è stagna. Se perde acqua, avvitare meglio il dado della ghiera.

Dopo aver pulito il filtro è assoluta mente necessario rimontarlo nella ghiera!

In caso di anomalie

Cosa fare se . . .

Nella maggior parte dei casi le anomalie che si verificano usando normalmente la lavatrice possono venire eliminate facilmente dall'utente. Se non ci si rivolge subi to al servizio assistenza è quindi possibile risparmiare tempo e anche denaro.

Nelle tabelle sono riportate le cause delle anomalie più frequenti e il modo per eli minarle senza alcun problema. Si dovrà comunque tenere presente che:

di norma le riparazioni di apparecchiature elettriche vanno fatte esclusiva

mente da persone qualificate. Interventi mal fatti possono comportare gravi pe ricoli per l'utente e danneggiare altresì la macchina.

Le anomalie sono state suddivise nei seguenti gruppi per potere intervenire con maggior precisione ed eliminarle nel minor tempo possibile.

– La lavatrice non si avvia – Il programma si interrompe e nel display viene visualizzata un'anomalia – Il programma si svolge come di consueto ma viene visualizzata un'anomalia – Anomalie dell'indicazione di carico e dosaggio detersivo – Anomalie generali o risultato di lavaggio insoddisfacente – Non è possibile aprire lo sportello premendo il rispettivo tasto.

In caso di anomalie

La lavatrice non si avvia

indicazione anomalia cause possibili interventi

La spia di controllo antipie ga/fine si accende oppure il tasto Start lampeggia.

Il tasto Start non lampeg gia.

La spia di servizio blocca to lampeggia.

Il programma non si avvia dopo aver impostato il programma scarico/centrifu- ga.

La lavatrice non è

collegata alla rete elettrica

Il portalampada per

l'illuminazione del tamburo non è siste mato correttamente.

Il dispositivo di bloc

caggio è attivato. La lavatrice non è

stata predisposta per essere messa in funzione.

controllare se

la spina è nella presa,

–

il fusibile è in ordine.

–

Controllare se il portalampa da è correttamente in sede.

Disattivare il dispositivo di

bloccaggio.

Predisporre la lavatrice come descritto nel capitolo "Prima messa in funzione".

In caso di anomalie

Il programma si interrompe e nel display viene visualizzata un'anomalia

indicazione anomalie cause possibili interventi A

Il cicalino suona e la spia controllare lo sca rico lampeggia. Nel di splay appare "– – –".

Il cicalino suona e la spia controllare l'afflusso lampeggia. Nel display appare "– – –".

Il cicalino suona e le spie controllare

l'afflusso e controllare lo scarico lampeggiano.

Nel display appare "– – –".

Il cicalino suona e nell' indicatore svolgimento programma lampeggia no le spie ammollo/pre

lavaggio oppure risciac quo. Nel display appare

"– – –".

Lo scarico dell'acqua è bloccato.

Il tubo di scarico è troppo alto.

L'afflusso dell'acqua è ostruito.

Il sistema di controllo "waterproof" ha reagito.

si tratta di un guasto. Riattivare nuovamente il

Pulire il filtro e la pompa di scarico come descritto nel capitolo "In caso di anoma lie" voce "Aprire lo sportello se lo scarico è intasato e/o se manca l'elettricità".

La prevalenza massima del la pompa è di 1 m.

Aprire il rubinetto dell'acqua.

Contattare il servizio assistenza.

programma. Se l'anomalia persiste, contattare il servi zio assistenza.

A Per cancellare l'indicazione di anomalia basta spegnere la lavatrice col tasto

jk e riportare la manopola dei programmi sulla posizione

Fine

In caso di anomalie

Il programma si svolge come di consueto ma viene visualizzata un'anomalia

indicazione anoma

lia

La spia controllare scarico lampeggia.

La spia controllare afflusso lampeggia.

La spia di esercizio

controllare dosaggio si accende.

Nell'indicatore svolgimento pro gramma lampeggia la spia lavaggio.

Nell'indicatore svolgimento pro gramma lampeggia la spia antipiega/ fine.

cause possibili interventi A

Lo scarico dell'ac qua è intasato.

L'afflusso dell'acqua è intasato.

il filtro nella ghiera di afflusso è sporco.

Si è formata troppa schiuma durante il lavaggio.

Si tratta di un gua sto.

La manopola dei programmi è stata spostata durante il programma. Riportare la manopola sulla posizione inizia le.

Pulire il filtro e la pompa di scarico

come descritto nel capitolo "In caso di anomalie" voce "Aprire lo sportel lo se lo scarico è intasato e/o se manca l'elettricità".

Verificare se: – il rubinetto dell'acqua è sufficien-

temente aperto,

– il tubo di afflusso è piegato o

strozzato.

Pulire il filtro nella ghiera.

La prossima volta diminuire il dosaggio, attenendosi alle indicazioni sulla confezione.

Riattivare il programma. Se l'anomalia persiste, contattare il servizio assistenza.

A Per cancellare l'indicazione dell'anomalia: spegnere la lavatrice col tasto jk

e riportare la manopola dei programmi sulla posizione

Fine

In caso di anomalie

Anomalie dell'indicazione di carico e dosaggio detersivo

anomalia cause possibili interventi

Nel display non viene visualizzata l'indicazione del peso del carico.

Nel display viene visualizzata l'indicazione del peso del carico anche se il tamburo è vuoto.

Se si attivano i pro grammi Delicati, Seta e Lana, neI di splay non appare l'indicazione del peso del carico.

La lavatrice non è accesa e/o non è stato impostato il programma.

La percentuale del carico è inferiore al 25% del cari co massimo previsto dal programma impostato.

Al momento di accendere la lavatrice, nel tamburo

c'era già biancheria. In tal modo il sensore elettronico non ha potuto accertare il carico partendo da zero.

Il sensore per accertare il carico non è azzerato correttamente.

I carichi massimi per i pro grammi

sono di 1 kg e per 2 kg. Considerando che il peso è assai limitato, tal volta può verificarsi che il sensore non reagisca.

DelicatieSeta

Lana

Accendere la lavatrice. Impo stare il programma e caricare infine il tamburo.

Appena viene raggiunta que sta percentuale, nel display

viene visualizzata la rispettiva indicazione.

Togliere il bucato dal tamburo e premere il tasto sopra il tasto

Start

, finché si attiva il segnale acustico. Il dispositivo per accertare il peso è azzerato.

Girare a mano il tamburo facendo compiere una rotazione completa. Se l'indicazione non si spegne, azzerare l'indicatore come descritto sopra.

Girare a mano il tamburo fa cendo compiere una rotazio ne completa.

In caso di anomalie

Anomalie generali o risultato di lavaggio insoddisfacente

anomalie cause possibili interventi

La lavatrice vibra durante la centrifu ga.

Il bucato non risulta centrifugato come di consueto.

La pompa di scari co fa strani rumori.

L'anello luminoso non si accende.

Nelle vaschette rimangono notevoli residui di detersivo.

L'ammorbidente non viene traspor tato completamente oppure rimane trop pa acqua nella va schetta §.

I piedini della lavatrice non sono regolati in piano

e non sono stati bloccati. La centrifuga è stata im

postata con un numero di giri troppo basso.

Non si tratta di un guasto! Il risucchio che si percepisce

all'inizio e alla fine del ciclo "scarico" è normale! L'anello luminoso si spegne automaticamente per rispar-

miare energia elettrica. Per riaccendere l'anello luminoso: premere un tasto delle funzioni supplementari oppure ruotare la manopola dei programmi.

La pressione dell'acqua di afflusso è troppo bassa.

Il detersivo in polvere tende ad impastarsi col pro dotto decalcificante.

Il sifone non è posizionato

correttamente oppure è otturato.

Posizionare in piano la lavatri ce e bloccare i piedini avvita bili.

La prossima volta impostare

un numero di giri più alto.

– Pulire il filtro nella ghiera del

tubo di afflusso.

– Premere eventualmente il

Acqua più

tasto

In futuro, versare nella va-

schetta prima il detersivo e poi il prodotto decalcificante.

Pulire il sifone come descritto nel capitolo "Manutenzione e pulizia", voce "Pulire il conteni tore del detersivo".

In caso di anomalie

anomalie cause possibili interventi

Il bucato non risul ta pulito con deter sivi liquidi.

Dopo il lavaggio, sulla biancheria ri mangono attaccati residui grigi ed elastici.

Dopo il lavaggio sulla biancheria si notano macchie bianche, lasciate dal detersivo.

I detersivi liquidi non

contengono additivi

sbiancanti. Le macchie di frutta, caffè, tè e altro non vengono quindi eli minate a fondo.

Il dosaggio del detersi vo era insufficiente; la

biancheria era sporca di unto, olio, pomate.

Il detersivo contiene zeoliti, particelle insolubili per decalcificare l'acqua, che si sono depositati sugli indumenti.

Usare detersivi con additivi

–

sbiancanti. Versare l'additivo sbiancante

–

nella vaschetta j e mettere il

detersivo liquido nell'apposita sfera direttamente nel tambu ro.

Evitare di versare nella va

–

schetta il detersivo liquido in sieme all'additivo sbiancante.

Per i capi macchiati di unto,

–

aumentare il dosaggio del de tersivo.

– Prima di usare la lavatrice, ef-

fettuare il programma

Colorati 60°C

tersivo liquido.

– Dopo l'asciugatura, provare

ad eliminare i residui servendosi di una spazzola.

– Per lavare i capi scuri, usare

detersivi senza zeoliti. I detersivi liquidi, in generale, non contengono zeoliti.

Bollitura/

a vuoto con de-

In caso di anomalie

Non è possibile aprire lo sportello premendo il rispettivo tasto.

cause possibili interventi

La lavatrice è staccata dalla rete elettrica.

La lavatrice non è stata acce sa.

È stato attivato il dispositivo elettronico Bloccaggio pro grammi.

È stato attivato il dispositivo elettronico Bloccaggio lavatrice.

L'erogazione elettrica è stata interrotta.

Il portalampada per l'illuminazione del tamburo non è inserito correttamente.

Lo sportello non è stato chiuso correttamente.

Nella vasca c'era ancora ac qua e la pompa non poteva funzionare correttamente.

Per motivi di sicurezza (pericolo di ustionarsi) non è possibile aprire lo sportello se la temperatura dell'acqua di lavaggio supera i 55°C.

Inserire la spina nella presa.

Accendere la lavatrice premendo il tasto jk

Disattivare il dispositivo di bloccaggio come descritto alla voce "Funzioni di servizio".

Aprire lo sportello come descritto nel capitolo "In caso di anomalie", voce "Aprire lo sportello se manca l'elettricità".

Chiudere con un colpo secco lo premere poi il tasto di apertura.

Pulire il filtro e la pompa di scarico.

Sportello

In caso di anomalie

Aprire lo sportello se il filtro è intasato o se manca l’elettricità

Spegnere la lavatrice.

All’interno del pannello del contenitore del detersivo si trova una spatola per aprire lo sportello del vano filtro.

^ Togliere la spatola.

Scarico intasato

Se lo scarico è intasato, nella vasca di lavaggio si trova una notevole quantità d’acqua (max. 25 l).

Attenzione! Se poco prima si è

lavato a temperatura elevata, l’acqua che esce è molto calda. Pe ricolo di scottarsi!

Per vuotare la vasca

Sistemare una bacinella sotto lo sca

rico.

Svitare quel tanto che basta il filtro,

Facendo leva, aprire lo sportello del filtro e della pompa di scarico.

finché l'acqua della vasca esce dallo scarico.

Interrompere il flusso delll'acqua.

Riavvitare il filtro.

Quando non esce più acqua:

In caso di anomalie

Se il filtro non viene montato e

avvitato correttamente, la lavatrice perde acqua durante il programma.

Aprire lo sportello

^ svitare completamente il filtro e ^ pulirlo a fondo.

Prima di togliere il bucato, ac

certarsi che il tamburo sia completa mente fermo. Diversamente, se si in serisce la mano, è facile infortunarsi, anche seriamente!

Azionare l'apertura di emergenza. Lo sportello si apre.

Controllare se le alette della pompa ruotano liberamente. Eventualmente eliminare i corpi estranei che le bloc cano (monete, fermagli o altro) e puli re anche il vano interno.

Riavvitare correttamente il filtro.

In caso di anomalie

Sostituire la lampadina per l’illuminazione del tamburo

La lavatrice funziona anche se la lampadina illuminazione tamburo è fulminata o manca.

Togliere la spatola sulla parte interna

della vaschetta del detersivo, come descritto nella pagina precedente.

Accendere la lavatrice e aprire lo

sportello. Staccare la lavatrice dalla rete elettri

ca come indicato nel capitolo "Consi gli e avvertenze".

Separare il supporto di plastica 1 del

portalampadina premendo i due gan ci del coprilampada 2.

Togliere la lampadina dal suo sup

porto.

La nuova lampadina dovrà essere dello stesso tipo G4 ed avere una potenza massima di 5 Watt/12 Volt.

La lampadina è in vendita presso il rivenditore o il servizio assistenza Miele.

Inserire la spatola nella fessura del supporto lampadina e girarla in sen so antiorario (un quarto di giro) fino alla tacca di arresto.

Dopo aver sbloccato il supporto lam padina, toglierlo dalla sua sede con le dita.

^ Inserire la lampadina nel suo suppor-

to.

Assemblare con la dovuta precauzio ne il supporto di plastica e il copri lampada.

Rimettere in sede il supporto lampa dina e fissarlo girandolo in senso ora

rio.

La lavatrice funziona solo se il sup porto della lampadina è sistemato

correttamente in sede.

In caso di anomalie

Servizio assistenza

In caso di guasti, avvisare tempestiva mente:

il servizio assistenza Miele.

–

Centrale assistenza

Spreitenbach Tel: 0 800 800 222

Fax: 056 / 417 29 04

Per un intervento rapido e accurato, co municare il modello e il numero di matri cola della macchina. I dati sono riporta ti nella targhetta di matricola all'interno dello sportello sopra l'oblò.

Condizioni e durata di garanzia

Altre informazioni riguardanti le condi

zioni di garanzia sono contenute nel ri spettivo libretto.

Accessori acquistabili

Gli accessori speciali per questa lava trice sono acquistabili presso il conces sionario o il servizio assistenza Miele.

Posizionatura e collegamento

Vista anteriore

a tubo di afflusso con sistema water

proof

b collegamento elettrico c - f tubo scarico acqua (con mani

cotto girevole e asportabile) a secon da delle possibilità di scarico

g pannello comandi

h cassetto detersivo i sportello di carico j sportello per filtro e pompa di scari

co, sbloccaggio emergenza sportello

k incassature per il trasporto l quattro piedini regolabili

Vista posteriore

Posizionatura e collegamento

a sporgenza ripiano superiore con in

cassature per il trasporto

b collegamento elettrico c tubo di afflusso con sistema water

proof

d tubo scarico acqua

e bloccaggio girevole con staffa prote

zione trasporto f dispositivo fissaggio per: –

tubo alimentazione –

tubo scarico acqua –

staffa di protezione trasporto, smon

tata

Posizionatura e collegamento

Basamento

Si consiglia di installare la macchina su un pavimento in cemento. Se sistemata su un assito o un pavimento elastico, durante la centrifuga la macchina po trebbe oscillare.

Avvertenze!

Posizionare la lavatrice a piombo e in

modo stabile. Nel limite del possibile evitare di col

locare la lavatrice su un pavimento elastico per evitare che vibri durante la centrifuga.

Se viene posizionata su un assito con travi:

^ sistemare sotto la macchina una ta-

vola di truciolato (dimensioni min. 59x52x3 cm), avvitata alle travi sotto le assi e non solamente all’assito.

Se possibile, collocare la macchina in un angolo del locale, per garantire la massima stabilità.

Collocazione lavatrice

Per alzare la lavatrice dalla base dell’imballaggio e trasportarla al luogo di collocazione, servirsi delle maniglie incassate sulla parte anteriore e della parte sporgente posteriore del ripiano superiore.

Avvertenze!

Non alzare e trasportare la lavatrice

afferrando lo sportello.

I piedini della lavatrice e la su

perficie di appoggio devono rimane nere sempre asciutti per evitare spostamenti durante la centrifuga.

Smontare la sicura di trasporto

Se la lavatrice viene posta su

uno zoccolo già in sede (in muratura o cemento) si dovrà fissare salda mente con gli appositi giunti a di sposizione presso il rivenditore o il servizio assistenza Miele. Diversa mente la macchina potrebbe spo starsi e cadere dallo zoccolo duran te la centrifuga.

Smontare il bloccaggio girevole a de stra e a sinistra.

1) Facendo leva con un cacciavite alza

re il dispositivo di bloccaggio.

2) Togliere il dispositivo girevole di

bloccaggio.

Posizionatura e collegamento

Girare il tirante di trasporto di sinistra

di 90° servendosi della chiave in dotazione ed

estrarre il tirante.

Girare il tirante di destra di 90° ed

estrarre il tirante.

Posizionatura e collegamento

Chiudere i fori coi dispositivi di bloc

caggio girevoli e i tappi fissati sui dispositivi.

Non traslocare la lavatrice senza

i dispositivi di sicurezza per il tra sporto. Si consiglia quindi di conservare i di spositivi. Si dovranno rimontare nel caso che, ad es., la lavatrice venga traslocata.

Montaggio staffa di protezione

Per rimontare staffe e lamiera, effettuare le operazioni in senso inverso.

Conservare la staffa di trasporto sulla parte esterna posteriore della lavatri ce. Osservare che i fori b combaci no con i perni a.

Livellamento

Posizionatura e collegamento

Per un corretto funzionamento, la lava trice deve essere posizionata a piombo e poggiare correttamente sui quattro piedini.

Se la macchina non è posizionata correttamente in piano può spostarsi durante la centrifuga ed inoltre il consumo di acqua ed elettricità aumenta. Anche il sensore per accertare il peso e conseguentemente l’indicazione per il do saggio del detersivo possono fornire dati errati.

Svitare il piedino e bloccarlo

Per sistemare in piano la lavatrice, ope rare coi 4 piedini regolabili. Alla conse gna i quattro piedini sono avvitati com pletamente.

Svitare in senso orario il controdado 2

servendosi della chiave in dotazione. Svitare il controdado 2 unitamente al piedino 1.

^ Controllare con la livella a bolla d’aria

se la lavatrice è a piombo.

^ Con una chiave da idraulico mante-

nere fisso il piedino 1. Avvitare nuovamente il controdado 2 con una chiave in direzione dell'involucro della macchina.

Tutti e quattro i piedini devono venire avvitati bene in direzione dell’involucro della macchina. Controllare anche i pie dini che non sono stati svitati. Diversa mente la macchina potrebbe spostarsi

quando è in funzione.

Posizionatura e collegamento

La lavatrice non può venire incassa ta sottopiano!

Colonna lava-asciuga

È possibile combinare a colonna la la vatrice con un'asciugatrice Miele, me diante l'apposito kit intermedio, disponi bile presso il concessionario o il servi zio assistenza Miele.

Avvertenza!

Dopo aver installato e collegato la lavatrice si dovrà azzerare l'indicatore accertamento carico e detersivo. Consultare a tal proposito il capitolo "Prima di usare la lavatrice

la prima volta".

a distanza di sicurezza dalla parete:

minimo 2 cm

b altezza:

kit intermedio con ripiano di lavoro: ca. 172 cm kit intermedio senza ripiano di lavoro: ca. 170 cm

c profondità della colonna lava-asciu

ga: ca. 63 cm

Posizionatura e collegamento

Sistema sicurezza Miele contro perdite d'acqua

Il sistema di sicurezza sviluppato da Miele offre un'efficiente protezione con tro eventuali perdite d'acqua della lava trice.

Il sistema è formato da tre componenti:

1) il tubo di alimentazione

2) i dispositivi elettronici e l'involucro

3) il tubo di scarico

1) Il tubo di alimentazione

– La valvola supplementare elettrica di

sicurezza Funziona come un rubinetto automa-

tico per l'acqua e si trova nella scatola del tubo di afflusso.

– Evita che la valvola di sicurezza

scoppi. La pressione di resistenza della val-

vola oscilla tra 7.000 (70 bar) e

10.000 kPa (100 bar).

2) I dispositivi elettronici e l'involucro

La vasca nel pavimento

–

Eventuali perdite d'acqua della lava

trice fluiscono nella vasca del pavi

mento. Mediante un interruttore a galleggiante le valvole di afflusso vengono chiuse. L’afflusso dell’acqua viene interrotto. L’acqua nella vasca di lavaggio viene scari cata con la pompa.

La protezione trabocco

–

L'afflusso incontrollato di acqua vie ne interrotto per evitare che la lavatri ce trobocchi. Se l'acqua supera un determianto livello, la pompa di scarico si attiva per evacuare l'acqua eccedente in modo controllato.

3) Il tubo di scarico

Il tubo di scarico è protetto da un dispositivo di aerazione. In tal modo si evita che la lavatrice aspiri a vuoto.

–

La guaina del tubo di afflusso L’acqua che fuoriesce viene convo

gliata dalla guaina di protezione, che avvolge il tubo di afflusso, nella va sca del pavimento. L’interruttore a galleggiante disinserisce la valvola di sicurezza. L’afflusso dell’acqua viene interrotto. L’acqua nella vasca di la vaggio viene scaricata con la pom pa.

Posizionatura e collegamento

Tubo afflusso acqua

La valvola di sicurezza contiene componenti elettriche. Evitare quindi di sistemarla in prossimità della vasca da bagno, doccia o lavandino. Eventualmente prolunga re il tubo dell’acqua potabile con lo speciale tubo con guaina metallica, disponibi le presso il concessionario o il servizio assistenza Miele.

La guaina di protezione non deve ve nire danneggiata o piegata.

Non immergere in liquidi!

Posizionatura e collegamento

La lavatrice è fabbricata in conformità alle norme SSIGA e non è quindi neces sario montare una valvola di ritenuta per il collegamento all’acqua dell’acque dotto.

La pressione deve essere di almeno 100 kPa (1 bar) e non superare i

1.000 kPa (10 bar). Se è superiore a questo valore, si dovrà montare un ri duttore di pressione.

Per il collegamento è necessario instal lare un rubinetto provvisto di raccordo filettato di mento alla conduttura dell’acqua pota bile dovrà essere fatto da un idraulico.

soggetto alla pressione dell’acqua dell’acquedotto. Aprire quindi lentamente il rubinetto e verificare se il collegamento è a tenuta stagna. Se si notano perdite, sistemare correttamente la guarnizione e avvitare meglio la ghiera.

/4’’. Diversamente il collega

Il collegamento al rubinetto è

Prolunga tubo

Presso il concessionario o il servizio as

sistenza è disponibile un tubo con guai na metallica lungo 1,5 m.

Il flessibile, resistente a una pressione di oltre 14.000 kPa (14 bar), può venire impiegato per prolungare il tubo dell’acqua di alimentazione.

La lavatrice non può essere colle gata alla conduttura dell’acqua cal da.

Manutenzione

Se si rende necessario sostituire il di spositivo, usare esclusivamente dispo sitivi waterproof Miele.

Il filtro nella ghiera di allacciamento per proteggere la valvola del tubo di alimentazione deve rimanere sem pre in sede.

Posizionatura e collegamento

Scarico acqua

L'acqua di lavaggio viene scaricata mediante una pompa con prevalenza di 1 m. Il tubo di scarico dovrà venire si stemato senza piegature o strozzature. Il manicotto inserito sull’estremità libera è girevole e se necessario asportabile.

Possibilità di scarico:

1) Il tubo può venire agganciato al la

vandino, lavello o vasca da bagno.

Avvertenze!

Assicurarsi che il manicotto non si

–

sganci! Se l’acqua viene scaricata in un la

–

vandino o lavello, controllare che lo scarico non sia intasato. Diversa mente potrebbe traboccare o venire risucchiata in parte nella lavatrice.

2) Può venire collegato con un manicot

to di gomma a un tubo di scarico in plastica (non è necessario dotarlo di sifone).

3) Può venire collegato a un lavandino

con raccordo di plastica.

4) L’acqua può essere convogliata in

un pozzetto di scarico nel pavimento.

Se necessario, il tubo di scarico può essere prolungato fino a 5 metri. Le di verse prolunghe con tutti i pezzi neces sari sono disponibili presso il conces sionario o il servizio assistenza Miele.

Se lo scarico è superiore a un metro (fino a max. 1,8 m), è possibile montare una pompa supplementare, disponibile con tutti i pezzi necessari presso il con cessionario o il servizio assistenza Miele.

Posizionatura e collegamento

Collegamento elettrico

La lavatrice è provvista di cavo a 4 fili, da collegare a corrente trifase 400 V 2 N 50~ Hz. Il collegamento può essere fatto con spina o interruttore.

I dati riguardanti l’assorbimento nomi nale e la protezione sono riportati nella targhetta di matricola. Verificare che i dati della targhetta di matricola corri spondano a quelli della rete elettrica.

Se viene effettuato un raccordo fisso, si dovrà installare un interruttore onnipola re. L'apertura tra i contatti dovrà essere di almeno 3 mm. Ad es. interruttori automatici e protezione.

Per l’allacciamento evitare assolutamente di usare prolunghe. La sicurezza elettrica non sarebbe garantita (pericolo di surriscaldamento!).

Per maggiore sicurezza si raccomanda di interporre un differenziale di sicurezza (salvavita) con soglia di intervento di 30 mA.

Una nuova installazione dell’allacciamento, modifiche all’impianto o il controllo dell’efficienza del conduttore di messa a terra, com preso quello di protezione, devono es sere fatti esclusivamente da un elettrici sta qualificato, conformemente alle nor me previste dall’ASE e in particolare a quelle dell’azienda elettrica locale.

Se la lavatrice deve essere commutata per un altro voltaggio, attenersi alle istruzioni in merito riportate presso la morsettiera sulla parte posteriore della

macchina. I lavori di commutazione devono essere fatti da un elettricista qualificato o dal servizio assistenza Miele.

Dati di consumo

Carico Dati di consumo

Elettricità Acqua Durata

in kWh in litri normale intenso

Bollitura/Colorati

95°C 5,0 kg 1,70 45 1 h 16 min 1 h 31 min

60°C 60°C 5,0 kg 0,95 45 1 h 16 min 1 h 46 min

40°C 40°C 5,0 kg 0,50 45 1 h 16 min 1 h 46 min

Lava/Indossa

40°C 40°C 2,5 kg 0,45 49 52 min 1 h 07 min

Delicati

30°C 1,0 kg 0,35 65 48 min 58 min

Seta /

30°C 1,0 kg 0,25 39 37 min –

Lana /

30°C 2,0 kg 0,23 35 40 min –

5,0 kg 0,95 45 – 1 h 46 min

5,0 kg 0,50 45 – 1 h 46 min

2,5 kg 0,45 49 – 1 h 07 min

Programma di controllo secondo EN 60456

Avvertenza per i controlli di comparazione:

Per il programma di controllo secondo EN 60456 si deve

premere il tasto

Intenso

I dati relativi al consumo possono variare da quelli indicati a seconda della pressione dell'acqua, del grado di durezza e della temperatura dell'acqua, del la temperatura ambiente, del tipo di bucato, delle oscillazioni nella rete elettrica e delle funzioni supplementari o programmabili attivate.

Dati tecnici

altezza 85,0 cm larghezza 59,5 cm profondità 58,0 cm profondità con sportello aperto 94,5 cm peso 94 kg carico massimo pavimento 1.600 Newton (ca. 160 kg) carico 5 kg biancheria asciutta tensione v. targhetta dati assorbimento v. targhetta dati protezione v. targhetta dati dati di consumo v. capitolo: dati di consumo pressione acqua minima 100 kPa (1 bar) pressione acqua massima 1.000 kPa (10 bar) lunghezza tubo di afflusso 1,60 m lunghezza tubo di scarico 1,50 m lunghezza cavo elettrico 1,60 m prevalenza massima 1,00 m lunghezza scarico massima 5,00 m lampadina illuminazione tamburo tipo G4 (5 Watt/ 12Volt) marchi di controllo antidisturbi radio-TV, ASE,VDE

Funzioni programmabili che possono modificare i valori standard

Funzioni programmabili

Con le funzioni programmabili è possi bile adattare di volta in volta la lavatrice alle esigenze personali.

Sistema acqua più

Con la variante attivata del sistema acqua più è possibile effettuare i pro grammi riportati sotto con un mag giore quantitativo di acqua

I cicli di lavaggio e di risciacquo vengo no effettuati con un maggiore quantitati vo di acqua e per il programma

ra/Colorati

tiva automaticamente un ciclo di risciacquo supplementare.

Il sistema acqua più offre quattro varianti.

A seconda della variante, l'afflusso di acqua viene modificato per i programmi:

– Bollitura/Colorati –

Lava/Indossa

–

Breve

–

Bucato misto

Lava/Indossa

; inoltre, si at

Bollitu

Col sistema acqua più si può impo

stare una delle seguenti 4 varianti:

1a variante: un maggiore quantitativo di acqua per i cicli di risciacquo dei programmi men zionati.

2a variante:

più acqua per i cicli lavaggio e di ri sciacquo dei programmi menzionati (variante attivata alla consegna).

3a variante:

un ciclo di risciacquo supplementare

per il programma

Lava/Indossa

4a variante: un maggiore quantitativo di acqua per i cicli di lavaggio e grammi menzionati e supplementare per il programma

tura/Colorati

Per programmare e memorizzare la variante desiderata, effettuare le opera zionie da A a G descritte nella pagina successiva.

Bollitura/Colorati

di risciacquo dei pro-

un risciacquo

Lava/Indossa

Bolli-

–

Seta

La variante memorizzata viene succes sivamente attivata con la funzione

Acqua più

Funzioni programmabili

Per attivare e memorizzare le diverse varianti, effettuare le operazioni da A a G

Le funzioni programmabili vengono atti vate con i tasti delle funzioni supple mentari e della manopola dei program mi. I tasti delle funzioni supplementari e della manopola hanno quindi una dop pia funzione non evidenziata sul pan nello comandi.

Premessa:

la lavatrice è spenta,

–

lo sportello è chiuso,

– – la manopola dei programmi si trova

sulla posizione

A Premere contemporaneamente i tasti

delle funzioni supplementari e

Acqua più

. . .

B . . . accendere la lavatrice premendo

il tasto jk.

C Rilasciare tutti i tasti. Nel display vie

ne visualizzato: P 0

Fine

e, mantenendoli premuti

Intenso

D Girare la manopola dei programmi

sulla posizione

E Nel display lampeggiano in modo al

ternato la P e il 2.

A destra, inoltre appare:

1, 2, 3 oppure 4, per le varianti da atti

vare

F Premendo il tasto

passare da una variante all'altra. Se a destra appare 1 = 1a variante

(più acqua per i risciacqui)

2 = 2a variante

(più acqua per il ciclo principale di lavaggio e per i risciacqui)

3 = 3a variante attivata

(risciacquo supplementare per il programma

Lava/Indossa

4 = 4a variante

(Più acqua per il lavaggio e i

risciacqui e un risciacquo supplementare per il programma

Delicati 30°C

Start

è possibile

attivata

Bollitura/Colorati

)

attivata

Bollitura/ColoratieLava/Indossa

)

G Spegnere la lavatrice premendo il ta

sto jk. Premendo il tasto

di attivata la variante memorizzata che rimarrà attiva fintanto che non si memo rizza un'altra variante.

Acqua più

verrà quin

Funzioni programmabili

Rotazione delicata

Per lavare delicatamente biancheria e capi poco sporchi, il tamburo effet tua un minor numero di giri.

Tale funzione supplementare può venire abbinata ai programmi

Lava/Indossa,Breve,ApprettoeBu

cato misto

Se la funzione "rotazione delicata" è atti vata, il tamburo effettua un minor nume ro di giri in tutti i programmi menzionati sopra.

Tale funzione supplementare non è attivata al momento della consegna.

Per attivare e memorizzare la funzione, effettuare le operazioni da A a G

Le funzioni programmabili vengono attivate con i tasti delle funzioni supplementari e della manopola dei programmi. I tasti delle funzioni supplementari e della manopola hanno quindi una doppia funzione non evidenziata sul pan nello comandi.

Premessa: –

la lavatrice è spenta,

–

lo sportello e chiuso,

Bollitura/Colora

A Premere contemporaneamente i tasti

delle funzioni supplementari

Acqua più

ti . . . B . . . accendere la lavatrice premendo

il tasto jk.

C Rilasciare tutti i tasti. Nel display vie

ne visualizzato: P 0 D Girare la manopola dei programmi

sulla posizione

E Nel display lampeggiano in modo al

ternato la P e il 9 A destra, inoltre, appare 0 = la funzione "rotazione delicata" è

disattivata

oppure 1 = la funzione "rotazione delicata" è

attivata

F Premendo il tasto

passare dall'indicazione 0 a 1 o vice-

versa da 1 a 0. G Spegnere la lavatrice premendo il ta

sto jk. La funzione, attivata o disattivata, rima

ne memorizzata fintanto che non si ap portano modifiche.

e, mantenendoli premu

Bucato misto

Start

è possibile

Intenso

–

la manopola dei programmi si trova sulla posizione

Fine

Funzioni programmabili

Raffreddamento acqua di lavaggio per Bollitura/Colorati

Al termine del ciclo principale di la vaggio, nel tamburo affluisce acqua per raffreddare la lisciva.

L'acqua di lavaggio viene raffreddata solo se si impostano temperature di 95 e 75° C.

Tale funzione dovrebbe venire attivata nel caso in cui:

il tubo di scarico fosse agganciato al

–

lavello, lavandino o vasca da bagno per evitare di scottarsi.

Tale funzione, abbinata al programma

Bollitura/Colorati

mento della consegna.

Per programmare e memorizzare la funzione, effettuare le operazioni da A a G.

Le funzioni programmabili vengono attivate mediante i tasti delle funzioni sup plementari e la manopola dei program mi. Questa seconda funzione dei tasti e della manopola non è visualizzata sul pannello comandi.

Premesse per la programmazione:

, non è attivata al mo-

A Premere contemporaneamente i ta

sti delle funzioni supplementari

Acqua più

muti . . . B . . . accendere la lavatrice col tasto

jk. C Rilasciare poi i tasti. Nel display vie

ne visualizzato: P 0. D Ruotare la manopola dei programmi

sulla posizione E Nel display lampeggiano in modo al

ternato P e 10. A destra, inoltre, appare 0 = la funzione "raffreddamento acqua

di lavaggio" è disattivata oppure:

1 = la funzione "raffreddamento acqua

di lavaggio" è attivata

F Premendo il tasto

passare dall'indicazione 0 a 1 o vice-

versa da 1 a 0. G Spegnere la lavatrice col tasto jk. La funzione rimane così attivata, o a se

conda del caso disattivata, finché non viene modificata manualmente.

e, mantenendoli pre

Appretto

Start

è possibile

Inten

–

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi si trova sulla posizione

Fine

Funzioni programmabili

Funzione "memory"

Se si abbina una funzione supple mentare a un programma oppure si modifica il numero di giri della centri fuga, al momento di avviare il pro gramma il dispositivo elettronico me morizza le modifiche apportate.

Se si imposta nuovamente il program ma base, rimangono quindi memorizza te le funzioni supplementari attivate e/o il numero di giri della centrifuga.

Al momento della consegna la funzione "memory" non è attivata.

Per attivare e memorizzare la funzione, effettuare le operazioni da A a G

Le funzioni programmabili vengono attivate con i tasti delle funzioni supplementari e della manopola dei programmi. I tasti delle funzioni supplementari e della manopola hanno quindi una doppia funzione non evidenziata sul pannello comandi.

Premessa: –

la lavatrice è spenta,

–

lo sportello e chiuso,

A Premere contemporaneamente i ta

sti delle funzioni supplementari

Acqua più

muti . . . B . . . accendere la lavatrice premendo

il tasto jk. C Rilasciare tutti i tasti. Nel display vie

ne visualizzato: P 0 D Girare la manopola dei programmi

sulla posizione

E Nel display lampeggiano in modo al

ternato la P e 11

A destra, inoltre, appare 0 = la funzione "memory" è disattivata

oppure 1 = la funzione "memory" è attivata F Premendo il tasto

passare dall'indicazione 0 a 1 o viceversa da 1 a 0.

G Spegnere la lavatrice premendo il ta-

sto jk.

La funzione, attivata o disattivata, rima ne memorizzata fintanto che non si ap portano modifiche.

e, mantenendoli pre

Risciacquo extra

Start

è possibile

Inten

–

la manopola dei programmi si trova sulla posizione

Fine

Funzioni programmabili

Segnale acustico

Alla fine del programma o se il lavag gio termina all'arresto risciacquo, si inserisce un segnale acustico.

Il cicalino rimane in funzione per un'ora al massimo dopo che il programma è fi nito.

Il segnale acustico è disattivato al mo mento della consegna.

Per attivare e memorizzare la funzio ne, effettuare le operazioni da A a G

Le funzioni programmabili vengono attivate con i tasti delle funzioni supplementari e della manopola dei programmi. I tasti delle funzioni supplementari e della manopola hanno quindi una doppia funzione non evidenziata sul pannello comandi.

Premessa: – la lavatrice è spenta, –

lo sportello e chiuso,

–

la manopola dei programmi si trova sulla posizione

Fine

A Premere contemporaneamente i tasti

delle funzioni supplementari e

Acqua più

ti . . .

B . . . accendere la lavatrice premendo

il tasto jk.

C Rilasciare tutti i tasti. Nel display vie

ne visualizzato: P 0

D Girare la manopola dei programmi

sulla posizione

ti 75°C

E Nel display lampeggiano in modo al

ternato la P e il 20 A destra, inoltre, appare 0 = il segnale acustico è disattivato

oppure 1 = il segnale acustico è attivato F Premendo il tasto

passare dall'indicazione 0 a 1 o viceversa da 1 a 0.

G Spegnere la lavatrice premendo il ta

sto jk.

La funzione, attivata o disattivata, rima ne memorizzata fintanto che non si ap portano modifiche.

e, mantenendoli premu

Bollitura/Colora

Start

è possibile

Intenso

697071

Con riserva di modifiche/4803

M.-Nr. 05 645 580 / 05

La cellulosa di questa carta è sbiancata senza cloro, conformemente alla tutela dell’ambiente.

Miele W 400-87 CH Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
