Istruzioni d'uso e di montaggio Lavatrice medicwash W 35-75 CH

Leggere assolutamente le istruzioni d'uso e di montaggio prima di posizionare, installare e usare la macchina la prima volta per evitare di infortunarsi e di danneggiare l'apparecchiatura.

M.-Nr. 06 512 230

Page 2

Tutela dell'ambiente

Smaltimento imballaggio

L'imballaggio protegge l'apparecchia tura da danni durante il trasporto. Le di verse parti dell'imballaggio sono fatte con materiali conformi alla tutela del l'ambiente e sono pertanto riciclabili.

Se dunque le diverse parti dell'imbal laggio vengono smaltite correttamente, si contribuirà a ridurre il consumo di materie prime e a diminuire il volume dei rifiuti. Il fornitore ritira l'imballaggio.

Smaltimento apparecchi fuori uso

In generale gli apparecchi fuori uso contengono materiali riutilizzabili. Con tengono pure sostanze nocive per l'am biente ma necessarie per il corretto fun zionamento e la sicurezza dell'apparec chio. Se non smaltite correttamente, queste sostanze possono danneggiare la salute delle persone e l'ambiente. Evitare quindi assolutamente di smaltire il vecchio apparecchio coi rifiuti con venzionali.

Si raccomanda quindi espressamente di depositarlo nei punti di raccolta ufficiali, riservati alle apparecchiature elettriche ed elettroniche.

Fino a quando il vecchio apparecchio non viene prelevato, accertarsi che non costituisca una fonte di pericolo per i bambini. Informazioni più dettagliate sono contenute nel capitolo "Consigli e avvertenze".

Page 3

Indice

Tutela dell'ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento imballaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento apparecchi fuori uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Consigli e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Comandi lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Prima messa in funzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Lavaggio ecologico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Consumo di elettricità e acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Scegliere correttamente le funzioni supplementari (ammollo, prelavaggio,

intenso) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Se successivamente il bucato viene asciugato a macchina . . . . . . . . . . . . . . 12

Consigli per le persone allergiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Indumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Risciacqui . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Per lavare correttamente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Istruzioni brevi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Funzioni supplementari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Centrifuga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Numero massimo giri centrifuga finale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Centrifuga intermedia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Disattivare la centrifuga finale (arresto risciacquo) . . . . . . . . . . . . . . . . . . . . . 20

Disattivare la centrifuga intermedia e quella finale. . . . . . . . . . . . . . . . . . . . . . 20

Avvio differito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Page 4

Indice

I diversi programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Svolgimento programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Arrestare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Saltare un ciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Aggiungere/prelevare biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Blocco funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Blocco elettronico apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Detersivi corretti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Decalcificante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Detersivi composti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Ammorbidente o appretto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Aggiungere automaticamente l'ammorbidente o l'appretto. . . . . . . . . . . . . . . 31

Manutenzione e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pulire le superfici esterne e il pannello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

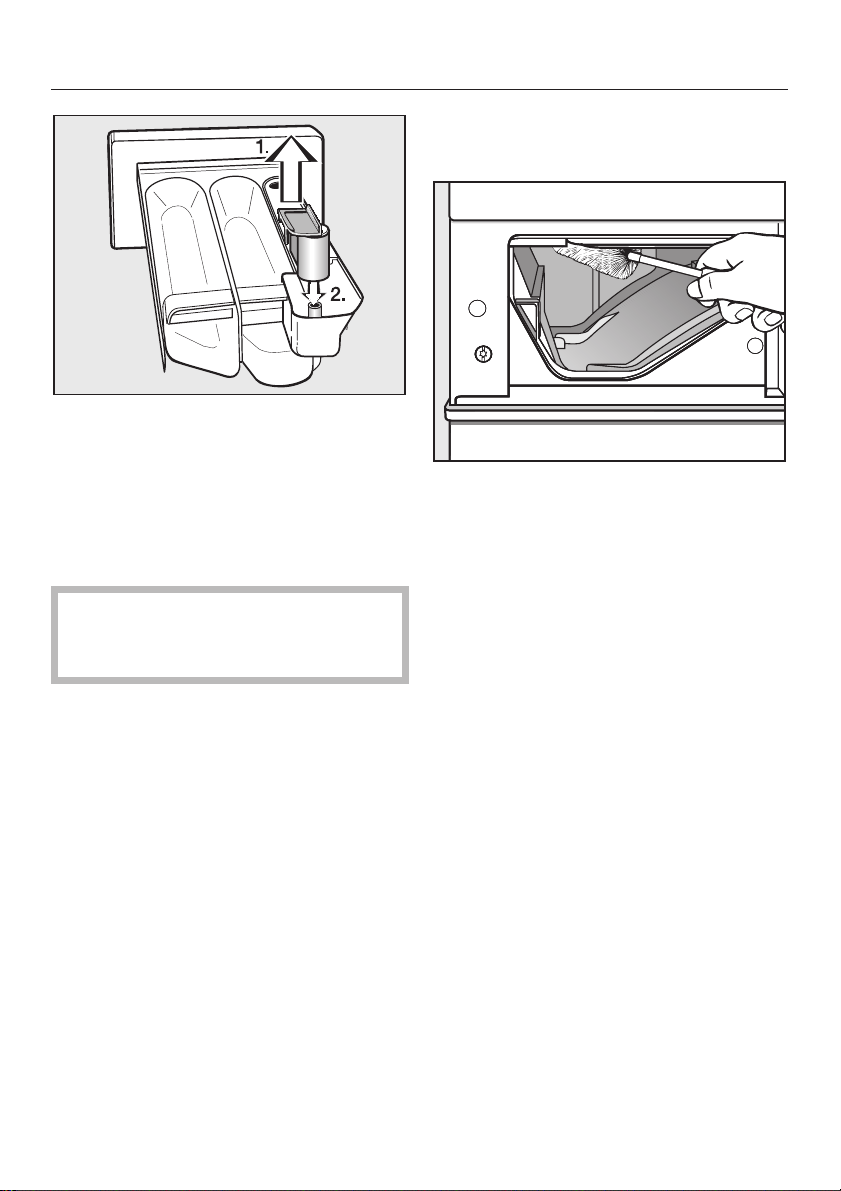

Pulire il cassetto del detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pulire il filtro nel tubo di afflusso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

In caso di anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Cosa fare se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

La lavatrice non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Il programma si interrompe e nel display viene visualizzata un'anomalia . . . . . . 36

Il programma si svolge come di consueto ma viene visualizzata un'anomalia. . . 37

Anomalie generali o risultato di lavaggio insoddisfacente . . . . . . . . . . . . . . . . . . 38

Non è possibile aprire lo sportello premendo il rispettivo tasto. . . . . . . . . . . . . . . 40

Aprire lo sportello se il filtro è intasato o se manca l'elettricità . . . . . . . . . . . . . . . 41

Scarico intasato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Aprire lo sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Page 5

Indice

Servizio assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Aggiornamento programmi (update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Condizioni di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Accessori acquistabili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Posizionatura e collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Vista anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

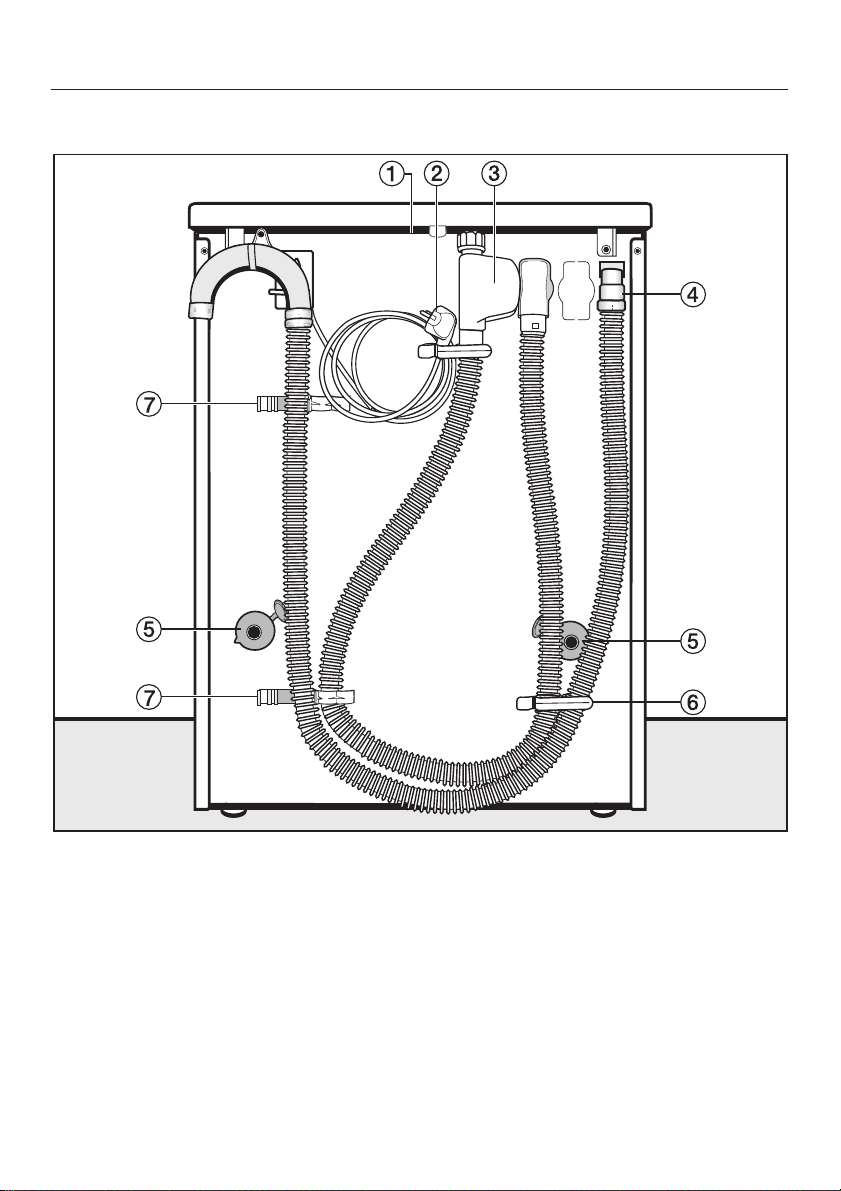

Vista posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Basamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Collocazione lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Smontare la sicura di trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Montaggio staffa di protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Livellamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Svitare il piedino e bloccarlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Incasso sottopiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Colonna lava-asciuga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Sistema sicurezza Miele contro perdite d'acqua. . . . . . . . . . . . . . . . . . . . . . . . . . 51

Tubo afflusso acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Scarico acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Collegamento elettrico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Dati di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Avvertenza per i controlli di comparazione: . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Funzioni programmabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Più acqua per il ciclo di lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Risciacquo extra per i programmi cotone resistente, igienizzante

e cotone colorato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Rotazione delicata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Raffreddamento liscivia per "cotone resistente" . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Funzione memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Page 6

Consigli e avvertenze

Leggere attentamente le istruzioni prima di usare la lavatrice la prima volta. Il libretto contiene importanti informazioni riguardanti l'installazione, la sicurezza, l'uso e la manu tenzione per evitare infortuni e danni alla macchina.

Conservare il libretto delle istruzioni. Potrebbe rendersi necessario con sultarlo o servire a un altro utente!

Uso corretto

Lavare a macchina solo gli indu-

menti e i capi di biancheria che sull'etichetta portano lo specifico simbolo. Altri usi possono essere pericolosi. La casa produttrice declina ogni responsabilità per danni derivanti da usi non conformi a quello previsto e da errate manipolazioni dei comandi.

Sicurezza tecnica

Prima di installare la lavatrice verifi

care che non ci siano danni visibili. Se è il caso, non installare e usare la macchina!

La sicurezza elettrica della lavatri

ce è garantita solo se è allacciata a un conduttore di protezione installato conformemente alle norme. È oltremodo importante verificare l'efficienza di tale dispositivo di sicurez za e, in caso di dubbio, far controllare l'installazione da un elettricista qualifi cato. La casa produttrice declina ogni re sponsabilità per eventuali infortuni (scosse elettriche!) e guasti derivanti dalla mancanza di un conduttore di protezione di messa a terra o se tale di spositivo è interrotto!

Per motivi di sicurezza non usare

prolunghe elettriche. Pericolo di surriscaldamento e incendio!

La lavatrice è fabbricata conforme-

mente alle vigenti norme di sicurezza. Eventuali riparazioni non effettuate correttamente possono costituire gravi pericoli per l'utente per i quali la casa produttrice non si assume alcuna

responsabilità. Le riparazioni devono pertanto essere effettuate esclusiva mente da personale esperto, autorizza to da Miele.

Prima di collegare la lavatrice alla

rete elettrica, accertarsi che i dati di allacciamento (sicurezza, tensione e frequenza) riportati nella targhetta di matricola corrispondano a quelli della rete elettrica. In caso di dubbio rivol gersi a un elettricista qualificato.

In caso di guasti o per i lavori di pulizia, staccare la lavatrice dalla

rete elettrica: –

togliendo la spina del cavo elettrico della lavatrice dalla presa, oppure

–

disinserendo la/le sicurezze elettri che dell'impianto, oppure

–

svitando di sede il/i fusibili a vite dell'impianto elettrico.

Page 7

Consigli e avvertenze

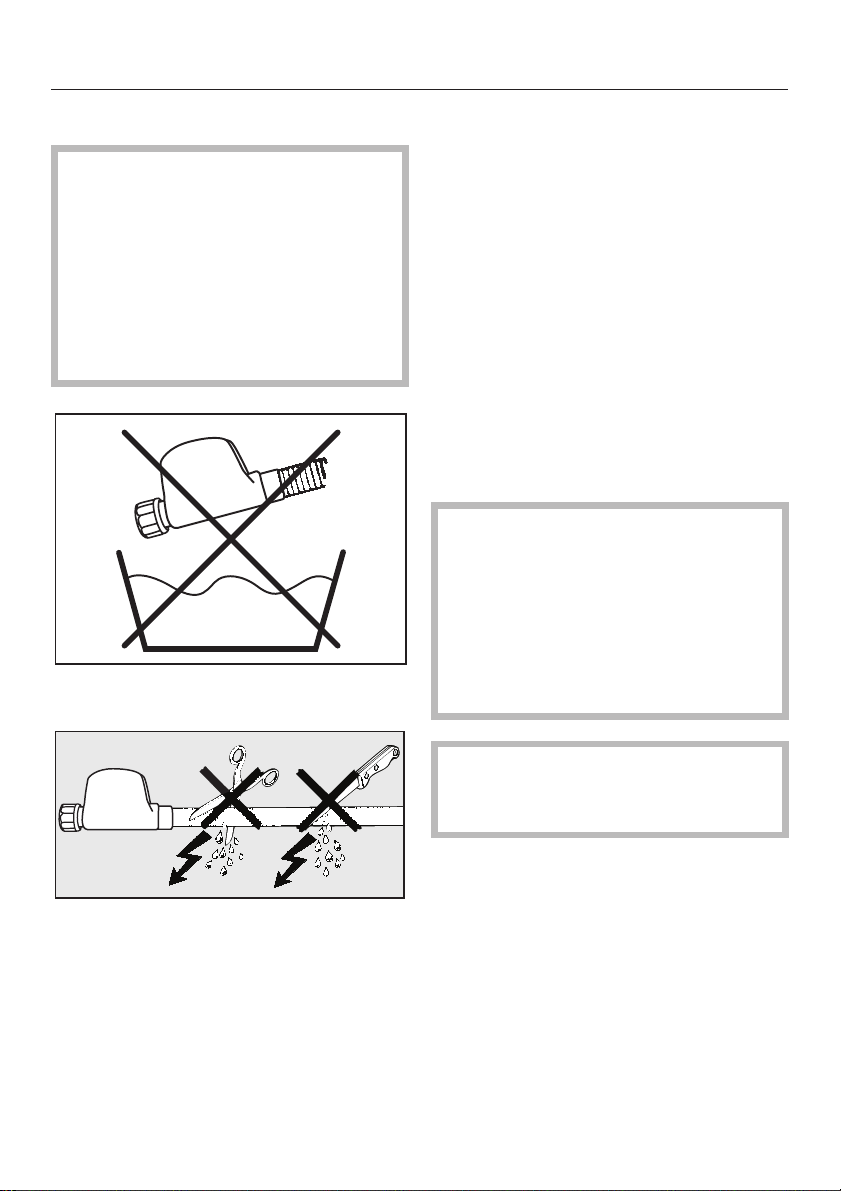

Il dispositivo di sicurezza Water

proof Miele contro eventuali perdite d'acqua funziona se vengono soddi sfatte le seguenti premesse:

corretto allacciamento idrico ed elet

–

trico, in caso di danni visibili, far riparare

–

tempestivamente la lavatrice.

Sostituire le parti difettose solo con

pezzi originali Miele. Solo i pezzi di ricambio Miele sono in grado di soddi sfare completamente le norme di sicu rezza.

Se il cavo elettrico di allacciamento

rimanesse danneggiato, dovrà essere sostituito solo da persone autorizzate da Miele per evitare che l'utente rimanga infortunato.

Uso

L'installazione e la prima messa in

funzione dell'apparecchio in luoghi non fissi (ad esempio imbarcazioni) devono essere effettuate da ditte o perso ne qualificate, rispettando severamente le norme di sicurezza per il suo uso corretto.

Non installare la lavatrice in locali

esposti al freddo. Se l'acqua gela i tubi possono screpolarsi e perfino scoppiare. A temperature inferiori allo zero viene pure compromesso il funzio namento delle componenti elettroniche.

Prima di usare la lavatrice la prima

volta, accertarsi che la staffa di protezione sulla parte posteriore sia stata smontata (v. capitolo "Collocazio ne e collegamento", voce "Smontare

staffa di protezione"). In caso contrario,

quando la centrifuga è in funzione, la staffa può danneggiare la lavatrice e anche i mobili o gli elettrodomestici vi cini.

In caso di assenza prolungata, ad

esempio durante le vacanze, chiu dere sempre il rubinetto, soprattutto se il pavimento su cui si trova la lavatrice non è dotato di scarico a pozzetto.

Pericolo di allagamento! Prima di

agganciare il tubo di scarico al lavandino o alla vasca da bagno, verificare che l'acqua fluisca bene nello scarico. Diversamente potrebbe traboccare. Agganciare bene il tubo al bordo del lavandino. Il contraccolpo dell'acqua espulsa potrebbe sganciare il tubo se non è stato fissato bene al lavandino o alla vasca.

Prima di sistemare il bucato nel

tamburo, controllare che nei capi non ci siano oggetti estranei (ad. es. chiodi, spilli, monete, fermagli). Gli og getti estranei, soprattutto di metallo, ad es. fermagli, forcine, spilli, chiodi, mo nete ed altro, possono danneggiare il tamburo e rovinare la biancheria. Anche gli indumenti potrebbero rimane re danneggiati.

Page 8

Consigli e avvertenze

Se il dosaggio del detersivo è cor

retto non è necessario usare pro dotti decalcificanti. Se, tuttavia, la mac china dovesse incrostarsi di calcare, usare un prodotto decalcificante anti corrosivo. Il prodotto specifico è a di sposizione presso il rivenditore o il ser vizio assistenza Miele. Attenersi scru polosamente alle modalità d'uso del prodotto.

Sciacquare a fondo i capi trattati

precedentemente con prodotti con tenenti solventi prima di lavarli a mac china.

Non usare mai con la lavatrice de-

tersivi contenenti solventi chimici, ad es. smacchiatori, benzina rettificata e altro. Potrebbero corrodere le parti metalliche e sviluppare vapori tossici. Pericolo d'incendio e di esplosione!

I prodotti coloranti devono essere

indicati per lavatrici e vanno dosati in maniera appropriata per lavatrici di uso domestico. Attenersi scrupolosamente alle istruzioni della casa produt trice.

I prodotti decoloranti contengono

componenti solforosi corrosivi. Evi tare quindi assolutamente di usare de coloranti con la macchina.

Sorvegliare i bambini

Sorvegliare i bambini se sono vicini

alla lavatrice o se la macchina è in funzione. Evitare che i bambini giochino con la macchina.

Se si lava a temperature elevate,

l'oblò di vetro dello sportello si ri scalda. Evitare quindi che i bambini tocchino l'oblò durante il programma di lavaggio.

Uso di accessori

È permesso aggiungere o incorpo

rare accessori espressamente consentiti da Miele. Diversamente vengono annullati i diritti e le prestazioni di garanzia come pure la responsabilità della casa produttrice.

Smaltimento elettrodomestici fuori uso

Togliere la spina dalla presa e ren-

dere inservibili il cavo di alimenta-

zione e la spina. Si eviterà così che l'apparecchiatura venga usata in modo scorretto da terzi.

Page 9

Pannello comandi

Comandi lavatrice

a dispay

informazioni dettagliate, pagina successiva

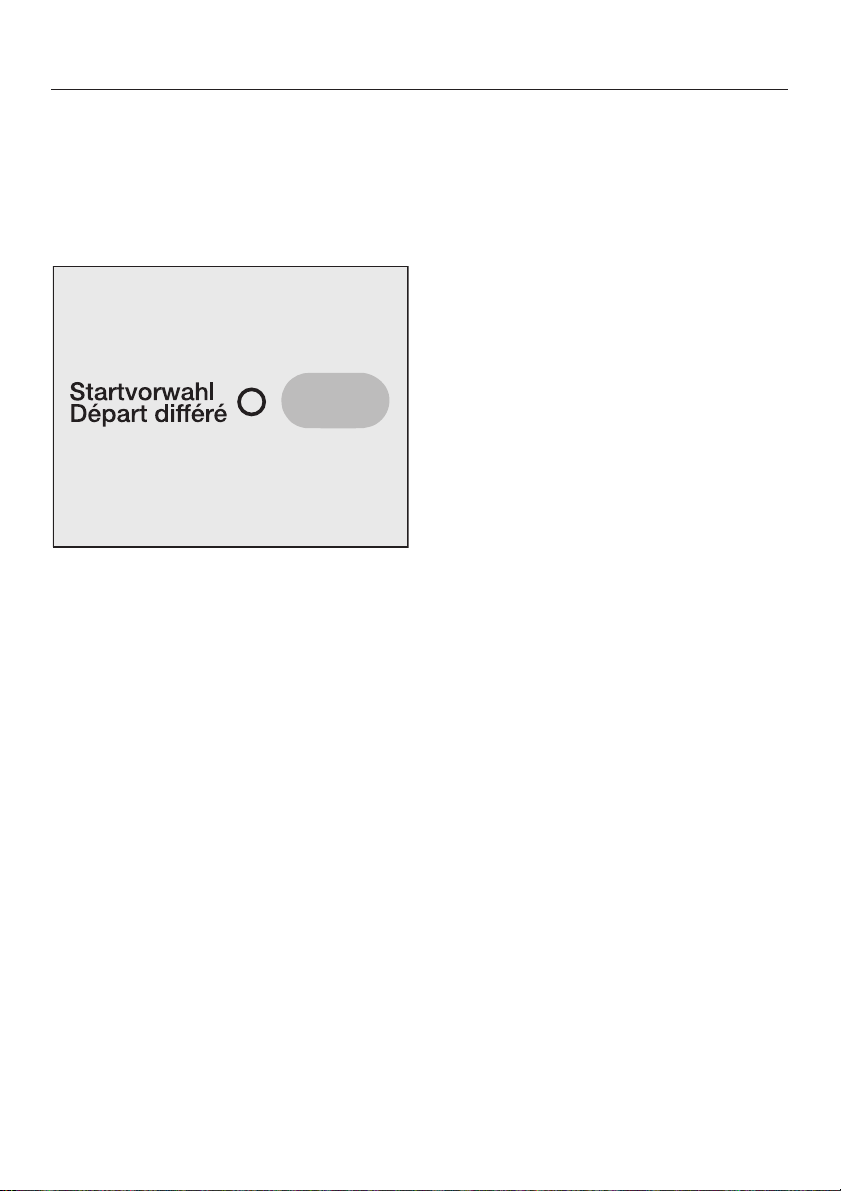

b tasto avvio differito

per differire l'avvio del programma di lavaggio

c tasto start

per avviare il programma di lavaggio

d tasti funzioni supplementari

per attivare le funzioni supplementari desiderate spia accesa = funzione attivata spia spenta = funzione disattivata

e tasto centrifuga

per impostare il numero desiderato di giri della centrifuga oppure per at tivare

arresto scaricoosenza centri

fuga

f spie di controllo numeri di giri cen

trifuga

g selettore programmi

per impostare il programma base e la rispettiva temperatura; si può ruotare la manopola verso destra o sinistra

h indicatore svolgimento programma

visualizza di volta in volta il ciclo in svolgimento del programma

i spie controllo esercizio/anomalie j tasto jk

per accendere o spegnere la lavatri ce oppure per interrompere il pro gramma

k tasto sportello

per aprire lo sportello di carico

Page 10

Comandi lavatrice

Display

Nel display vengono visualizzati:

la durata del programma (tempo re

–

stante), l'avvio differito,

–

le funzioni programmabili.

–

Durata programma

Dopo aver avviato il programma, nel di splay viene visualizzata la durata previ sta in ore e minuti.

Se l'avvio del programma viene differi to, trascorso il tempo impostato per l'avvio posticipato, viene visualizzata la durata del programma.

Durante i primi 10 minuti il dispositivo elettronico accerta il grado di assorbimento d'acqua e la quantità del bucato. È quindi possibile che la durata visualizzata si prolunghi o si abbrevi.

Avvio differito

Il tempo impostato per l'avvio differito viene visualizzato.

Dopo l'avvio del programma, il tempo impostato per l'avvio differito viene vi sualizzato in modo decrescente, più precisamente: avvio differito oltre 10 ore a scatti di un'ora, avvio differito fino a 9 ore e 59 minuti a scatti di un mi nuto.

Trascorso il tempo impostato per l'avvio

differito, il programma di lavaggio si av via e nel display viene visualizzata la durata prevista per il programma.

Funzioni programmabili

Attivando le diverse funzioni programmabili è possibile adattare la macchina alle esigenze personali. La funzione selezionata viene visualizzata nel display per poterla attivare.

Page 11

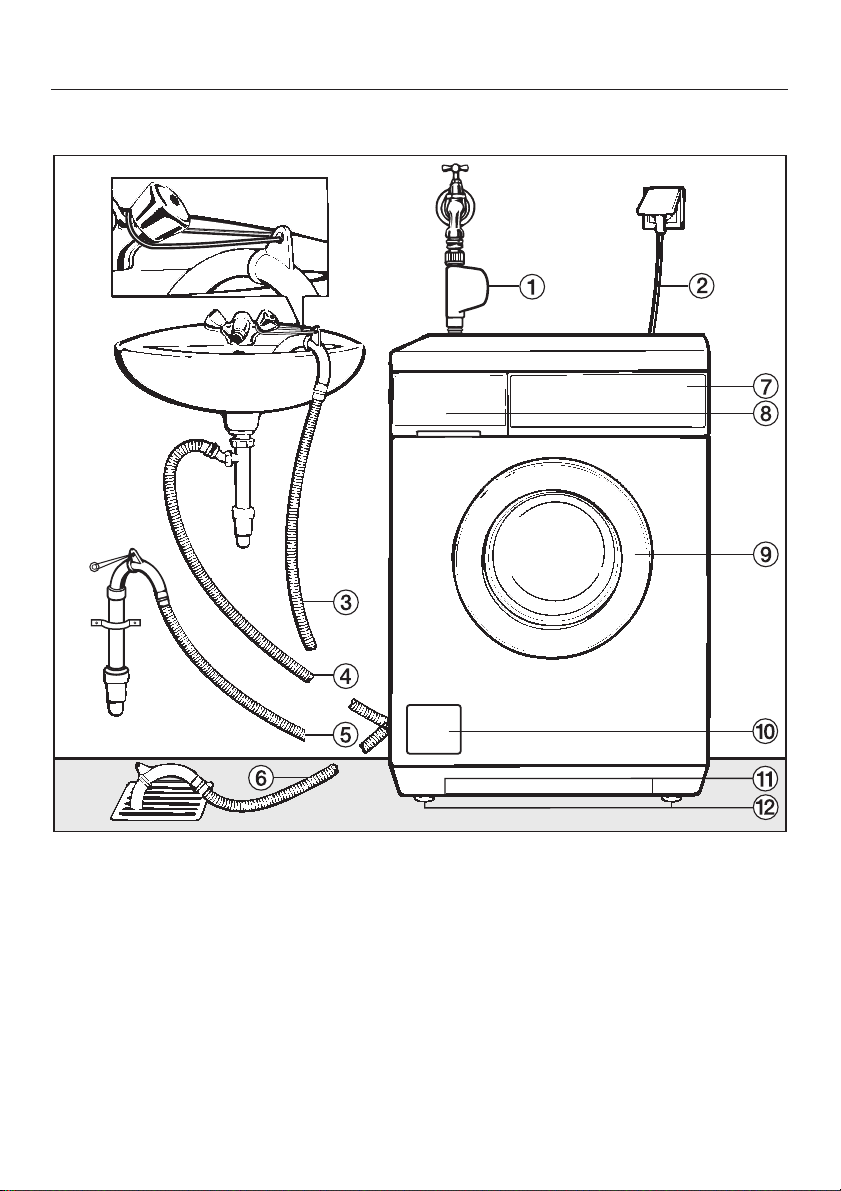

Prima di usare la lavatrice la prima volta si dovrà installarla e collegarla correttamente. Leggere a tal propo sito le istruzioni nel capitolo "Posizio natura e allacciamento".

Prima messa in funzione

Per motivi di sicurezza prima della pri ma messa in funzione non è possibile attivare la centrifuga. Per attivare la centrifuga è necessario impostare un programma di lavaggio a vuoto detersivo.

Se si aggiunge detersivo può formarsi molta schiuma!

Contemporaneamente viene attivata la valvola sferica di scarico. Successivamente, grazie alla valvola sferica, il detersivo viene sfruttato completamente.

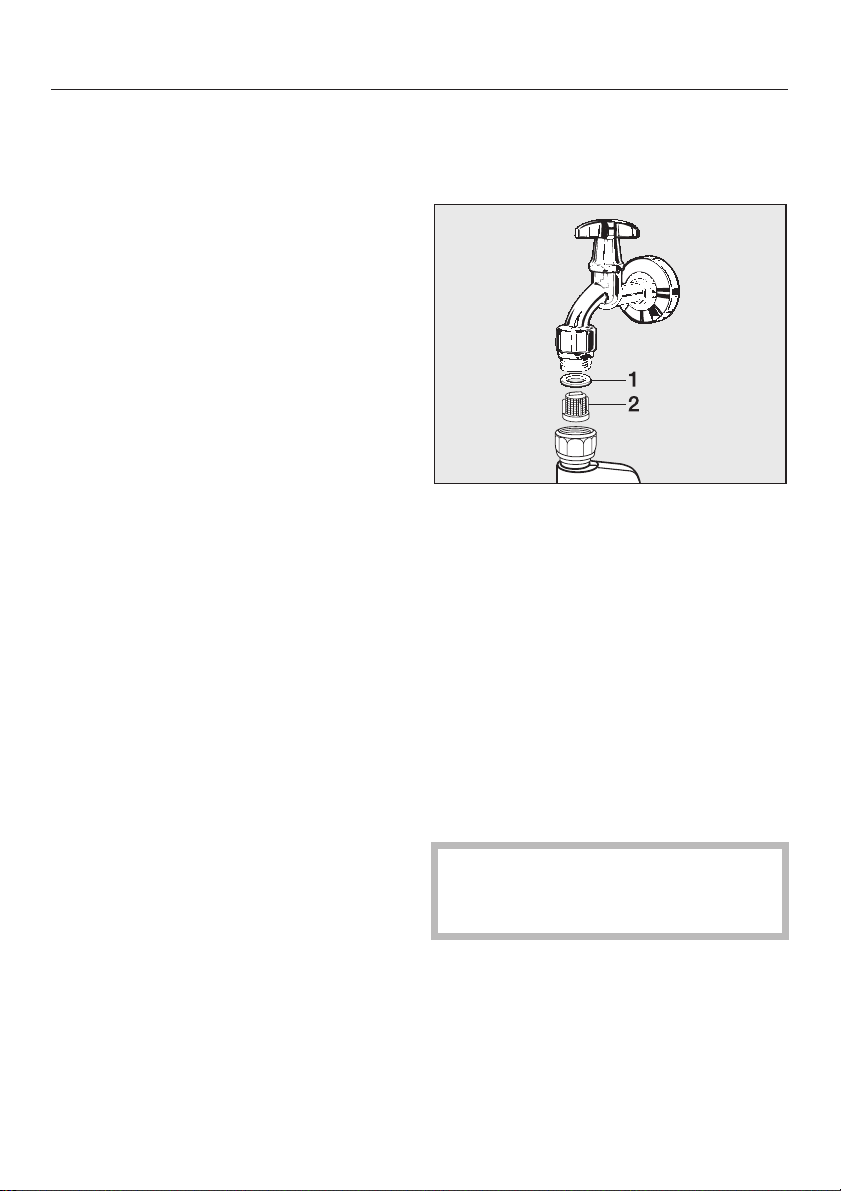

^ Aprire il rubinetto, ^ premere il tasto jk. ^ Ruotare la manopola dei programmi

cotone colorato 40°C

premere il tasto

Terminato il programma a vuoto, la la vatrice è pronta per essere usata nor malmente.

start

e senza

Page 12

Lavaggio ecologico

Consumo di elettricità e acqua

Nel limite del possibile, sfruttare al

–

massimo le possibilità di carico dei singoli programmi. Il consumo di energia e di acqua, rapportato al carico massimo, sarà ridotto al minimo.

Attivare il programma

–

carico è ridotto. Se il bucato è ridotto, per i program

–

cotone resistente,igienizzante

cotone colorato

certamento del carico riduce auto maticamente al minimo il consumo di acqua, elettricità e la durata del programma. Nel corso del programma può subentrare quindi una modificazione della durata del programma visualizzata nel display.

– Se possibile, anziché impostare il

programma selezionare il programma

lorato 60°C

supplementare si potrà risparmiare dal 35 al 45% di elettricità. La durata del programma, tuttavia, si prolungherà. Con tale pro gramma si possono eliminare tutte le tracce di sporco convenzionale. Per macchie vecchie e tenaci si consi glia di impostare la funzione supple mentare

cotone resistente 95°C

, attivando la funzione

ammollo

express

il dispositivo di ac

intenso

. In tal modo

se il

cotone co-

Detersivo

Dosare il detersivo attenendosi alle

–

istruzioni riportate sulla confezione. Se il carico è ridotto, diminuire pro

–

porzionalmente il dosaggio del deter sivo (per metà carico: circa meno).

Scegliere correttamente le funzioni supplementari (ammollo,

prelavaggio, intenso)

Impostare:

per indumenti poco o normalmente sporchi senza macchie visibili un programma di lavaggio senza funzioni supplementari;

per indumenti normalmente o piuttosto sporchi con macchie visibili, un programma di lavaggio unitamente alla funzione supplementare

Per indumenti eccessivamente sporchi (ad es. di sabbia, polvere e altro) la funzione supplementare

gio

–

Impostare la funzione supplementare

ammollo

di ammollo e lavaggio vengono effet tuati con la stessa acqua.

Se successivamente il bucato viene asciugato a macchina

anziché

prelavaggio

/3di

intenso

prelavag

. I cicli

–

Per risparmiare elettricità per il pro gramma di asciugatura, si consiglia di effettuare la centrifuga finale col massimo numero di giri previsto dal programma di lavaggio.

Page 13

Consigli per le persone allergiche

Indumenti

Lavare ad almeno 60°C, o alla tem

–

peratura riportata sull'etichetta degli indumenti, i capi che vengono portati a contatto con la pelle, ad esempio biancheria intima, indumenti per bebè, calzetti e altro.

A una temperatura di 60°C, germi e acari vengono infatti eliminati.

Usare in questo caso il programma

igienizzante

lavaggio la temperatura di 60°C vie ne mantenuta più a lungo.

– Al momento di acquistare gli indu-

menti, accertarsi che siano lavabili a 60°C.

– Lavare gli indumenti nuovi prima di

indossarli. Usare il programma

per eliminare i residui di prodotti

chimici. Lavare più volte capi di vestiario e in-

dumenti con la dicitura "stingono", "lavare separatamente" o "wash out" prima di indossarli.

–

Cuscini Per eliminare gli acari di casa, sele

zionare il programma

wash

. Nel ciclo principale di

biancheria nuo-

cuscini medic

Detersivo

Usare detersivo senza additivi profu

–

mati. Si consiglia di usare detersivi specia

–

li per le persone allergiche o sogget te a dermatiti.

Testare i diversi detersivi speciali, in

–

quanto la loro composizione è diver sa.

Risciacqui

I programmi della lavatrice sono ab

–

bbinati ad efficienti cicli di risciacquo.

– Premendo il tasto

mentare

clo di risciacquo per i programmi

è possibile attivare un 4° ci-

tone resistente colorato

– È possibile programmare la lavatrice

in modo che i programmi

sistente

vengano sempre effettuati con il 4° ciclo di risciacquo.

Se il 4° ciclo di risciacquo viene pro grammato automaticamente, selezio nando attiverà un 5° ciclo di risciacquo.

lava/indossa

igienicoecotone colorato

risciacquo supplementare

risciacquo supple-

igienizzante,cotone

co-

cotone re-

–

Lavare regolarmente, almeno ogni tre mesi, coperte e teli di copertura.

Page 14

Per lavare correttamente

Istruzioni brevi

Per le istruzioni brevi osservare i punti contraddistinti dai numeri A, B, C, . . .

A Selezionare la biancheria

^ Vuotare tasche e taschini.

Oggetti metallici estranei, ad es. fermagli, spilli di sicurezza, chiodi, monete, forcine e altro possono danneggiare la biancheria e il tamburo.

Pretrattare le macchie

Togliere eventualmente le macchie dagli indumenti, possibilmente finché sono ancora fresche. Usare uno straccio che non stinga! Evitare di sfregare il tessuto!

Diversi tipi di macchie, ad es. sangue, uovo, caffè, tè e altre ancora si posso no eliminare con facili accorgimenti.

Selezionare la biancheria

Selezionare gli indumenti a seconda

del colore e dei simboli riportati sull'etichetta (sul colletto o in una cu citura laterale).

Ai primi lavaggi la biancheria e i capi di colore scuro stingono. Lavare quindi al cune volte separatamente questi capi per non tingere la biancheria di colore chiaro.

Consigli

Tendine: asportare i rullini di scorri

–

mento e il nastro di piombo oppure lavarle nell'apposito sacco traforato.

– Reggiseni: togliere o fissare conve-

nientemente i rinforzi.

– Capi in jersey, jeans, pantaloni, ma-

gliette: lavare i capi al rovescio se consigliato dalla casa produttrice.

– Prima del lavaggio, chiudere cernie-

re e ganci.

–

Chiudere federe e copripiumoni per evitare che vi si infilino capi più pic coli.

Non lavare a macchina capi di vestiario e biancheria se non sono lavabili (sim bolo sull'etichetta h).

In nessun caso mettere nella la vatrice prodotti chimici contenenti solventi!

Page 15

Per lavare correttamente

B Accendere la lavatrice C Caricare la lavatrice

Aprire lo sportello col tasto

Sistemare la biancheria non piegata

e senza comprimerla. Se il bucato è composto da capi di differente gran dezza, il lavaggio e la centrifuga ri sulteranno più accurati.

Se il carico è completo, il consumo di elettricità e di acqua, rapportato al cari co massimo previsto dal programma, è ridotto al minimo. Se il carico è eccessi vo, il risultato di lavaggio è compromes so e gli indumenti risultano stropicciati.

Prima di chiudere lo sportello, accertarsi che non rimanga incastrato qualche capo.

sportello

D Selezionare il programma

^ Ruotare la manopola dei programmi

sul programma desiderato.

Chiudere lo sportello con un colpo leggero.

Page 16

Per lavare correttamente

E Selezionare la funzione supple

mentare

^ Premere il tasto della funzione sup-

plementare desiderata.

Non è possibile selezionare tutte le funzioni supplementari per i diversi programmi di lavaggio.

Non è possibile attivare la funzione supplementare se non è compatibile col programma base di lavaggio.

F Impostare il numero di giri della

centrifuga

^ Premere ripetutamente il tasto "centri-

fuga" finché si accende la spia di controllo del numero di giri desiderato.

G Impostare l'avvio differito (se si de-

sidera)

Per impostare l'ora per l'avvio differi to, premere il tasto

avvio differito

Page 17

H Aggiungere il detersivo

È importante dosare correttamente il detersivo, poiché . . .

. . . se il dosaggio è insufficiente:

il bucato non risulta pulito e col tem

–

po gli indumenti diventano grigi e ru vidi,

nei capi rimangono tracce di unto,

–

la resistenza termica si incrosta di

–

calcare;

. . . se il dosaggio è eccessivo:

si forma troppa schiuma, il movimen

–

to del tamburo viene rallentato e il lavaggio, risciacquo e centrifuga risultano compromessi,

– il consumo di acqua aumenta poiché

si attiva automaticamente un ciclo di risciacquo supplementare,

– maggiore impatto ambientale.

Per lavare correttamente

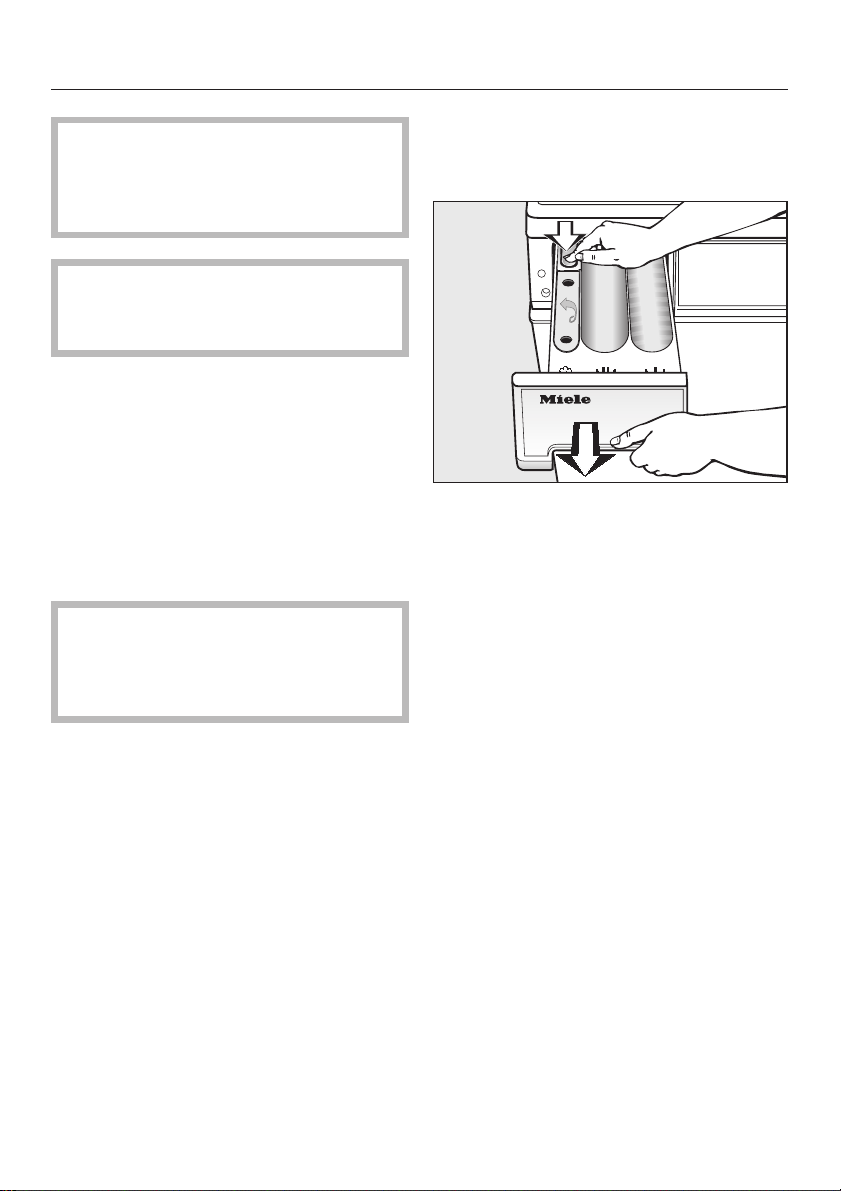

Estrarre il contenitore del detersivo e

versare il detersivo nelle vaschette:

detersivo per il prelavaggio (se atti-

vato:

/3del dosaggio complessivo

consigliato).

detersivo per il ciclo di lavaggio principale, ammollo compreso.

ammorbidente, appretto o amido li

quido.

Chiudere il contenitore del detersivo.

Ulteriori informazioni per il detersivo e il dosagggio sono riportate nel capitolo "Detersivo".

Page 18

Per lavare correttamente

I Avviare il programma

start

Premere il tasto

Se è stato impostato l'avvio differito, il tempo differito viene visualizzato in modo decrescente nel display. Trascor so il tempo per l'avvio differito o subito dopo l'avvio del programma, nel di splay appare la durata prevista del pro gramma. Durante i primi 10 minuti il di spositivo elettronico accerta il grado di assorbimento del bucato. È quindi pos sibile che la durata visualizzata si pro lunghi o si abbrevi.

J Togliere il bucato dal tamburo

Al termine del programma di asciugatura si accende la spia di controllo

antipiega/fine

^ Aprire lo sportello col tasto ^ Scaricare il tamburo.

Controllare se sul tamburo sono rimasti attaccati indumenti. Potrebbero restringersi o stingere se lavati con un altro programma.

lampeggiante.

sportello

Controllare se nella guarnizione di

gomma dello sportello si sono depo sitati oggetti estranei.

^ Premere il tasto jk e ruotare la ma-

nopola dei programmi sulla posizione

fine

^ Chiudere lo sportello. Si consiglia di

chiudere lo sportello per evitare che vengano messi inavvertitamente oggetti estranei nel tamburo. Potrebbero danneggiare la biancheria se lavati col bucato.

Page 19

Funzioni supplementari

Ammollo

Indicato per lavare biancheria e capi piuttosto sporchi e con macchie di cibi albuminosi, ad es. sangue, unto, cacao e altro.

Durata del ciclo ammollo: da 30 minuti a 6 ore, impostabili a scatti di 30 minuti.

Premendo la prima volta il tasto, il

–

programma di lavaggio si prolunga di 30 minuti per l'ammollo.

Successivamente, ogni volta che si

–

preme il tasto l'ammollo si prolunga

di 30 minuti per un massimo di 6 ore. Cancellare la durata del ciclo "ammollo" ^ Premere ripetutamente il tasto

mollo

finché la spia di controllo si

spegne.

Prelavaggio

Per capi e biancheria piuttosto sporchi, ad es. di sabbia, polvere e altro.

Intenso

am-

Risciacquo supplementare

Per sciacquare accuratamente il bu cato.

Per i programmi

nico

cotone coloratoelava/indossa

attiva automaticamente un 4° risciac quo.

Grazie alle funzioni programmabili, la lavatrice offre inoltre le seguenti possi bilità:

effettuare il ciclo di lavaggio con un

–

maggiore quantitativo d'acqua per i programmi

nizzante dossa

;

– attivare un ciclo di risciacquo sup-

plementare per i programmi

resistente lorato

Segnale acustico

Alla fine del programma, o se si seleziona stop/acqua, si attiva un segnale acustico.

cotone resistente,igie

cotone resistente,igie-

cotone coloratoelava/in-

cotone

igienizzanteecotone co-

Per indumenti normalmente o piutto sto sporchi con macchie visibili.

Il ciclo principale di lavaggio viene pro lungato.

Il segnale acustico rimane attivo finché si spegne la lavatrice.

Se non viene disattivato, il segnale acu

stico rimane attivo per tutti i programmi.

Page 20

Centrifuga

Numero massimo giri centrifuga finale

Programma giri/min.

Cotone resistente 1600 Igienizzante 1600 Cotone colorato 1600 Lava/indossa 900 Delicati 600 Seta 400 Lana 1200 Express 1600 Biancheria nuova 1200 Cuscini medicwash 1200 Scarico/centrifuga 1600

È possibile ridurre il numero di giri della centrifuga finale. Per la centrifuga finale, non è possibile selezionare un numero di giri più alto di quello indicato sopra.

Centrifuga intermedia

Il bucato viene centrifugato dopo il ciclo principale di lavaggio e i diversi ci cli di risciacquo. Se si riduce il numero di giri della centrifuga finale, anche la centrifuga intermedia viene effettuata con un numero di giri ridotto.

Disattivare la centrifuga finale (arresto risciacquo)

Selezionare l'impostazione

qua

. Successivamente il bucato rima ne nell'acqua dell'ultimo risciacquo. La funzione è pratica per evitare la formazione di pieghe se il bucato non viene prelevato subito a lavaggio ulti mato.

Attivare la centrifuga finale

–

La spia di controllo

stop/acqua

tasto "centrifuga" lampeggia. Ope rando col tasto "centrifuga" impostare il numero di giri desiderato. Successivamente si attiva la centrifuga finale.

– A programma ultimato

premere il tasto

sportello

. L'acqua viene scaricata. Successivamente, premere di nuovo il tasto

sportello

per aprire lo sportello.

Disattivare la centrifuga intermedia e

quella finale

Selezionare l'impostazione

. Dopo l'ultimo risciacquo l'ac

fuga

qua viene scaricata e si attiva il ciclo antipiega.

stop/ac

del

no centri

Page 21

Avvio differito

Con questa funzione è possibile differi re l'avvio da 30 minuti a 24 ore. In tal modo si può approfittare della tariffa elettrica notturna più conveniente.

Impostare l'avvio differito

^ Premere il tasto

ogni pressione l'avvio viene differito come segue:

– a scatti di 30 minuti, se l'avvio viene

differito per meno di 10 ore,

avvio differito

. Ad

Modificare l'avvio differito

Dopo aver selezionato il programma

non è più possibile modificare l'avvio differito.

Cancellare l'avvio differito

Per annullare l'impostazione, dopo aver visualizzato il tempo massimo di 24 ^, premere nuovamente il tasto

rito

Cancellare l'avvio differito se è già stato premuto il tasto start:

interrompere il programma in svolgimento.

avvio diffe

–

a scatti di 1 ora, se l'avvio viene dif ferito per oltre 10 ore.

Mantenendo premuto il tasto dicazione oraria viene segnalata auto maticamente fino al tempo massimo di 24 ore.

start

, l'in

Page 22

I diversi programmi

Cotone resistente 95°C9 massimo 6,0 kg

Tipo di bucato Capi in cotone e lino. Funzione supple

mentare Consiglio Igienizzante 60°C8 massimo 6,0 kg Tipo di bucato Capi in cotone o lino, a contatto con la pelle, ad es. bianche

Funzione supple mentare

Consiglio

Cotone colorato 60°C - 30°C 876 massimo 6,0 kg Tipo di bucato Capi e indumenti in cotone o fibre miste. Funzione supple-

mentare Avvertenza per gli istituti di controllo:

per verifiche secondo norma EN 60456 si deve premere il tasto Lava/indossa 60°C - 30°C 4321 massimo 3,0 kg Tipo di bucato Fibre sintetiche e miste oppure in cotone facile da trattare. Funzione supple

mentare Avvertenza per gli istituti di controllo:

per verifiche secondo norma EN 60456 si deve premere il tasto

ammollo, prelavaggio, intenso, risciacquo supplementare.

Indicato per biancheria molto sporca e da igienizzare.

–

ria intima, da bebè, da letto, asciugamani, teli di copertura. ammollo, prelavaggio, intenso, risciacquo supplementare.

Nel ciclo principale di lavaggio la temperatura viene man

–

tenuta più a lungo.

– Per indumenti piuttosto sporchi con macchie visibili, attiva-

re la funzione supplementare

ammollo, prelavaggio, intenso, risciacquo supplementare.

intenso

Page 23

I diversi programmi

Delicati 40° C - freddo acg massimo 2,0 kg

Tipo di bucato Capi delicati in fibre sintetiche, miste o seta artificiale.

Tendine lavabili a macchina secondo le istruzioni della casa produttrice.

Funzione supple mentare

Consiglio

Seta 30°C / massimo 1,0 kg Tipo di bucato Capi in seta o indumenti lavabili a mano che non contengono

Consiglio – Programma con scarsa formazione di pieghe (stiratura fa-

Lana 40°C - freddo / massimo 2,0 kg Tipo di bucato Capi in lana o misto lana. Express 40°C 7 massimo 3,0 kg Tipo di bucato Per pochi indumenti da rinfrescare. La composizione dei capi

Biancheria nuova 30°C 16 massimo 3,0 kg Tipo di bucato Per eliminare residui di prodotti chimici da indumenti nuovi. Cuscini medicwash 95°C - 60°C 54 1-2 cuscini (65 x 65 cm) o

Tipo di bucato Guanciali lavabili di piume, piumino o fibre sintetiche. Consiglio Attenersi alle istruzioni di lavaggio sull'etichetta! Scarico/centrifuga massimo 6,0 kg Consiglio solo scarico: per il numero di giri della centrifuga, impostare

ammollo, prelavaggio, intenso.

Per eliminare la polvere depositatasi nelle tendine occorre

–

spesso un programma con per tendine facilmente sgualcibili ridurre il numero di giri

–

della centrifuga oppure disattivarla.

lana.

cile).

– Mettere nell'apposito sacco traforato calze, collant, reggi-

seni.

è uguale a quella per il programma

no centrifuga

prelavaggio

;

Cotone/colorati

1 cuscino (65 x 100 cm)

Page 24

Svolgimento programma

Lavaggio

Lavaggio Centrifuga

principale

Livello acqua

Ritmo di lavaggio

Livello acqua

Cicli ri

sciac

Centrifuga

intermedia

Centrifuga

finale

quo

Cotone

d a ( 3 LL

resistente Igienizzante d a ( 3 LL Cotone colorato d a ( 3 LL Lava/indossa d a e 3 LL Delicati e b e 3 – L Seta ( d ( 2 – L Lana ( c ( 2 LL Express d a ( 2 LL Biancheria

( a ( 2 LL

nuova Cuscini

medicwash Scarico/

e a e 3 – L

––––– L

centrifuga

d = livello acqua basso ( = livello acqua medio e = livello acqua alto

a= ritmo lavaggio normale b= rotazione delicata c= Lana d= Seta

Particolarità svolgimento programma: v. pagina successiva.

Page 25

Svolgimento programma

La lavatrice è dotata di comandi elettro nici e di un dispositivo automatico per accertare il carico. La macchina accer ta quindi automaticamente il quantitati vo di acqua necessario, in base alla quantità del bucato e al potere assor bente degli indumenti. Ne consegue che lo svolgimento e la durata del pro gramma possono registrare modifiche.

Le indicazioni riguardanti lo svolgimen to del programma si riferiscono sempre al programma base effettuato col cari co massimo. Non vengono quindi con siderate le funzioni supplementari im postabili.

Nell'indicatore svolgimento programma viene visualizzato di volta in volta il ciclo di lavaggio in corso.

Particolarità svolgimento programma

Fase antipiega:

a programma ultimato, il tamburo ruota

a intervalli anche per 30 minuti per evi tare la formazione di pieghe tenaci ne gli indumenti. Eccezione: programma

Lana

. Durante questo ciclo è possibile

aprire lo sportello.

Bagnare Prima del programma di lavaggio,

nel tamburo affluisce acqua per ba gnare a fondo i cuscini. Successiva mente i cuscini vengono centrifugati ad alta velocità per eliminare l'aria interna. Dopo la centrifuga, l'acqua per il lavaggio fluisce nel tamburo attraverso la vaschetta j.

Page 26

Modificare il programma

Se il dispositivo di blocco dei pro grammi è attivato, non è possibile in terrompere o modificare il program ma.

Interrompere il programma

Dopo l'avvio è possibile interrompere il programma ad ogni momento.

Ruotare la manopola dei programmi

sulla posizione

Quando nell'indicatore svolgimento pro grammi di accende la spia di controllo

antipiega/fine

Se si vuole prelevare il bucato: ^ premere il tasto L'acqua nel tamburo viene scaricata. Se invece si desidera selezionare un al-

tro programma: ^ spegnere e accendere nuovamente

la lavatrice col tasto jk.

Avviare un nuovo programma.

fine

il programma è interrotto.

sportello

Arrestare il programma

Spegnere la lavatrice premendo il ta sto jk.

Per continuare il programma:

accendere la lavatrice col tasto jk.

Modificare il programma

Dopo aver avviato il programma non è più possibile modificarlo. Se si ruota la manopola su un altro programma, la spia di controllo gia. Lo svolgimento del programma, tuttavia, non viene modificato.

Modificare la temperatura

È possibile modificare la temperatura entro 6 minuti dall'avvio del program ma.

Modificare i giri della centrifuga

È possibile apportare modifiche alla centrifuga ad ogni momento.

Modificare le funzioni supplementari

È possibile attivare o disattivare le funzioni supplementari

quo supplementare

dall'avvio del programma.

antipiega/fine

intensoerisciac-

entro 6 minuti

Saltare un ciclo

Ruotare la manopola dei programmi sulla posizione

Appena nell'indicatore svolgimento pro

gramma lampeggia la spia di controllo

del ciclo con cui si desidera continuare il programma:

nell'arco di 4 secondi nopola dei programmi sul program ma desiderato.

fine

, ruotare la ma

lampeg

Page 27

Modificare il programma

Aggiungere/prelevare biancheria

Premere il tasto

sportello si apre con uno scatto. Aggiungere o togliere i capi che si

desidera. Chiudere lo sportello.

Il programma continua automaticamen te.

Avvertenza! Dopo aver avviato il programma, il di

spositivo automatico controllo peso non può più accertare eventuali modifiche apportate al carico.

Anche dopo aver aggiunto o tolto capi, il dispositivo di controllo terrà quindi conto del carico massimo accertato inizialmente.

La durata del programma visualizzata può invece prolungarsi.

Lo sportello non si apre se: –

la temperatura dell’acqua di lavaggio è superiore a 55° C,

–

il livello dell’acqua supera un deter minato valore,

–

il dispositivo di blocco funzioni è atti vato,

–

il programma di lavaggio è giunto al

centrifuga

ciclo

Se in questi casi si preme il tasto

tello

, si accende la spia di controllo

bloccato

sportello

finché lo

spor

Blocco funzioni

Attivando questo dispositivo di sicu rezza, durante il lavaggio non è più possibile aprire lo sportello, modifica re o interrompere il programma.

Attivare il dispositivo di blocco

Dopo aver avviato il programma, pre

mere il tasto condi finché la spia di esercizio

(in basso a destra sul pannello) si

accende.

Il dispositivo di blocco funzioni è attiva to.

Terminato il programma, il dispositivo di blocco si disattiva automaticamente.

Disattivare il dispositivo di blocco

^ Premere il tasto

secondi finché la spia di esercizio

blocco

mandi in basso a destra. Eccezione: è stata spostata la manopola dei pro

grammi e la spia di controllo

fine

lampeggia nell'indicatore svolgi

mento programma.

In questo caso per disattivare il di

spositivo si dovrà riportare la mano

pola dei programmi sul programma

impostato all’inizio. La spia di control

antipiega/fine

Successivamente disattivare il dispo

sitivo di blocco.

start

per almeno 4 se

start

per almeno 4

si spegne sul pannello co-

antipiega/

si spegne.

bloc

Page 28

Modificare il programma

Blocco elettronico apparecchio

Il dispositivo impedisce che la lavatri ce venga usata da altri utenti nelle la vanderie in comune.

Se il dispositivo viene attivato, non è più possibile avviare i programmi di lavag gio.

Attivare il dispositivo di blocco

Premesse

lo sportello è chiuso,

– – la manopola dei programmi è posi-

zionata su

A Accendere la lavatrice col tasto jk. B Premere il tasto della funzione sup-

plementare nendolo premuto, eseguire le seguenti operazioni da C a E.

C Girare lentamente e uno scatto alla

volta la manopola dei programmi in senso orario sulla posizione

colorato 60°C

fine

prelavaggio

e, mante-

cotone

E Ruotare lentamente e uno scatto alla

volta la manopola dei programmi in senso antiorario sulla posizione

cati freddo

La spia di esercizio peggia sul pannello in basso a de stra.

F Rilasciare il tasto della funzione sup

plementare

G Ruotare la manopola dei programmi

sulla posizione

H Spegnere la lavatrice premendo il ta

sto jk.

Disattivare il dispositivo di blocco lavatrice

Ripetere le operazioni da A a F. La spia di servizio

bloccato

prelavaggio

fine

bloccato

si spegne.

lam

deli

D Ruotare lentamente e uno scatto alla

volta la manopola dei programmi in senso antiorario sulla posizione

fine

Page 29

Detersivi corretti

Detersivo

Si possono usare tutti i tipi di detersivi per lavatrici. Le modalità d'uso e di dosag gio sono riportate sulla confezione.

Universale Colori Delicato

Cotone resistente X X Igienizzante X X Cotone colorato X X Lava/indossa X X Delicati X Seta X Lana Detersivo completo Express X X Biancheria nuova X X X Cuscini medicwash X

Solo detersivo liquido.

Page 30

Detersivo

Il corretto dosaggio dipende:

dal grado di sporco degli indumenti,

–

poco sporchi non si notano macchie di sporco. I capi hanno solamente odore del cor po;

normalmente sporchi si notano tracce di sporco e poche macchie;

piuttosto sporchi con tracce di sporco e macchie net tamente visibili;

– dalla durezza dell'acqua.

Eventualmente informarsi presso l'azienda per l'erogazione idrica sul

grado di durezza dell'acqua; – dalla quantità del bucato. Gradi durezza acqua

grado caratteri-

stiche

I dolce 0 - 13 0 - 7

II media 13 - 25 7 - 14

III da dura a

molto dura

gradazione

francese

°f

oltre 25 oltre 14

gradazione

tedesca

°d

Decalcificante

Se il grado di durezza dell'acqua oscil la tra II e III è possibile aggiungere al detersivo un prodotto decalcificante per risparmiare detersivo. Per il dosag

gio, attenersi alle istruzioni sulla confe

zione. Versare nella vaschetta prima il detersivo e poi l'additivo decalcificante.

Dosare il detersivo per il grado di du rezza I.

Detersivi composti

Se si usano più prodotti, versarli nella vaschetta j nel modo seguente:

1. detersivo

2. decalcificante

3. additivo. In tal modo i prodotti verranno traspor-

tati meglio dall'acqua.

Page 31

Ammorbidente o appretto

Detersivo

L'ammorbidente rende soffici gli indu menti e la biancheria e diminuisce altre sì la carica elettrostatica se successiva mente il bucato viene asciugato a mac china.

L'appretto conferisce agli indumenti una certa resistenza.

Attenersi al dosaggio consigliato dal

la casa produttrice.

Aggiungere automaticamente l'ammorbidente o l'appretto

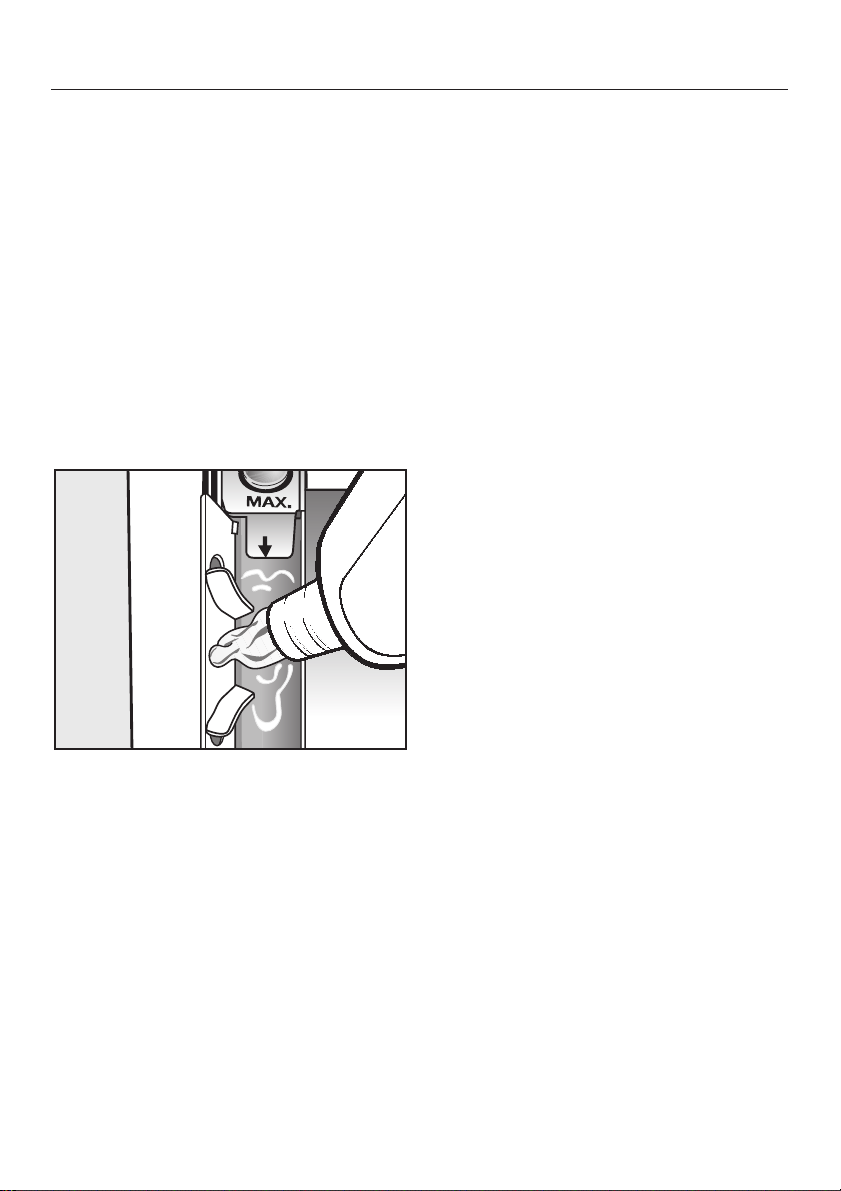

Versare l'ammorbidente o l'appretto nella vaschetta §, al massimo fino

al contrassegno MAX.

L'ammorbidente o l'appretto verranno trasportati nella vasca di lavaggio dall'acqua dell'ultimo risciacquo. A pro gramma ultimato rimane sempre un po' d'acqua nella vaschetta §.

Page 32

Manutenzione e pulizia

Prima di effettuare i lavori di puli

zia, staccare la macchina dalla rete elettrica togliendo la spina dalla pre sa.

Pulire il cassetto del detersivo

Eliminare regolarmente i residui di de

tersivo.

Evitare assolutamente di spruz

zare la macchina col tubo di gom ma.

Pulire le superfici esterne e il pannello

Pulire le superfici esterne e il pannel

lo con un prodotto non aggressivo, oppure acqua e sapone, e asciugare poi con uno straccio morbido.

^ Pulire il tamburo con un prodotto spe-

cifico per acciaio inox.

Non usare solventi, prodotti abrasivi, per vetro o universali! Potrebbero danneggiare le superfici in materiale sintetico o altre parti.

^ Estrarre il contenitore fino alla battuta

di arresto, premere il dispositivo di sbloccaggio e togliere completamente di sede il contenitore.

^ Pulire il contenitore del detersivo con

acqua calda.

Page 33

Manutenzione e pulizia

Pulire il sifone.

1) Togliere il sifone dalla vaschetta § e sciacquarlo con acqua corrente calda. Pulire anche il tubicino in cui viene infilato il sifone.

2) Rimettere in sede il sifone.

Dopo aver usato alcune volte amido liquido, pulire bene il sifone. L'amido liquido, infatti, incolla.

Pulire il vano del cassetto per il de tersivo.

^ Servendosi di una spazzola per botti-

glie eliminare residui di detersivo e di calcare dagli ugelli di afflusso del cassetto per il detersivo.

Page 34

Manutenzione e pulizia

Pulire il filtro nel tubo di afflusso

Per proteggere le valvole di afflusso, la lavatrice è provvista di un filtro.

Il filtro di protezione, situato nella valvo la del tubo di afflusso avvitata al rubi netto, dovrebbe venir controllato ogni 6 mesi. In caso di frequenti interruzioni dell'erogazione idrica, il filtro dovrà ve nir controllato e pulito più frequente mente.

Chiudere il rubinetto,

svitare dal rubinetto la ghiera del

tubo.

^ Togliere dalla sua sede la guarnizio-

ne di gomma 1,

^ servendosi di una pinza appuntita af-

ferrare la staffa del filtro 2 ed estrarlo dalla sua sede.

^ Pulire il filtro di plastica. ^ Rimontarlo effettuando le operazioni

in senso inverso.

Riavvitare la ghiera del tubo di alimen tazione, aprire il rubinetto e controllare se la tenuta è stagna. Se perde acqua, avvitare meglio il dado della ghiera.

Dopo aver pulito il filtro è assoluta mente necessario rimontarlo nella ghiera!

Page 35

In caso di anomalie

Cosa fare se . . .

Nella maggior parte dei casi le anomalie che si verificano usando normalmente la lavatrice possono venire eliminate facilmente dall'utente. Se non ci si rivolge subi to al servizio assistenza è quindi possibile risparmiare tempo e anche spese.

Nelle tabelle sono riportate le cause delle anomalie più frequenti e il modo per eli minarle senza alcun problema. Si dovrà comunque tenere presente che:

di norma le riparazioni di apparecchiature elettriche vanno fatte esclusiva

mente da persone qualificate. Interventi mal fatti possono comportare gravi pe ricoli per l'utente e danneggiare altresì la macchina.

La lavatrice non si avvia

indicazione anomalia cause possibili interventi

La spia di controllo anti- piega/fine si accende oppure il tasto Start lampeggia.

La spia di servizio bloc- cato lampeggia.

Il programma non si avvia dopo aver impostato il programma scarico/ centrifuga.

La lavatrice non è collegata alla rete elettrica

Il dispositivo di bloccaggio è attivato.

La lavatrice non è stata predisposta per essere messa in funzione.

Controllare se

– la spina è nella presa, – il/i fusibili sono in ordine.

Disattivare il dispositivo di bloccaggio.

Predisporre la lavatrice come descritto nel capitolo "Prima messa in funzione".

Page 36

In caso di anomalie

Il programma si interrompe e nel display viene visualizzata un'anomalia

indicazione anomalie cause possibili interventi A

Il cicalino suona e la spia controllare lo scari co lampeggia. Nel di splay appare "– – –".

Il cicalino suona e la spia controllare l'afflusso lampeggia. Nel display appare "– – –".

Il cicalino suona e le spie controllare

l'afflusso e controllare lo scarico lampeggiano.

Nel display appare "– – –".

Il cicalino suona e nell' indicatore svolgimento programma lampeggia no le spie ammollo/pre

lavaggio oppure risciac quo. Nel display appare

"– – –".

Lo scarico dell'acqua è bloccato.

Il tubo di scarico è troppo alto.

L'afflusso dell'acqua è ostruito.

Il sistema di controllo "waterproof" ha reagito.

Si tratta di un guasto. Riattivare nuovamente il pro

Pulire il filtro e la pompa di scarico come descritto nel capitolo "In caso di anoma lie" voce "Aprire lo sportello se lo scarico è intasato e/o se manca l'elettricità".

La prevalenza massima del la pompa è di 1 m.

Aprire il rubinetto dell'acqua.

Contattare il servizio assistenza.

gramma. Se l'anomalia per siste, contattare il servizio assistenza.

A Per cancellare l'indicazione di anomalia basta spegnere la lavatrice col tasto

jk e riportare la manopola dei programmi sulla posizione

Fine

Page 37

In caso di anomalie

Il programma si svolge come di consueto ma viene visualizzata un'anomalia

indicazione anomalia cause possibili interventi A

La spia controllare scarico lampeggia.

La spia controllare af flusso lampeggia.

La spia di esercizio

controllare dosaggio

si accende. Nell'indicatore svolgi-

mento programma lampeggia la spia la vaggio.

Nell'indicatore svolgi mento programma lampeggia la spia an tipiega/fine.

Lo scarico dell'ac qua è intasato.

L'afflusso dell'ac

qua è intasato.

Il filtro nella ghiera di afflusso è sporco.

Si è formata troppa schiuma durante il lavaggio.

Si tratta di un guasto.

La manopola dei programmi è stata spostata durante il programma. Riportare la manopola sulla posizione ini

ziale.

Pulire il filtro e la pompa di scarico

come descritto nel capitolo "In caso di anomalie" voce "Aprire lo sportel lo se lo scarico è intasato e/o se manca l'elettricità".

Verificare se:

il rubinetto dell'acqua è sufficien

–

temente aperto,

– il tubo di afflusso è piegato o

strozzato.

Pulire il filtro nella ghiera.

La prossima volta diminuire il dosaggio, attenendosi alle indicazioni sulla confezione.

Riattivare il programma. Se l'anomalia persiste, contattare il servizio assistenza.

A Per cancellare l'indicazione dell'anomalia: spegnere la lavatrice col tasto jk

e riportare la manopola dei programmi sulla posizione

Fine

Page 38

In caso di anomalie

Anomalie generali o risultato di lavaggio insoddisfacente

Anomalia Causa Intervento

La lavatrice vibra durante la centrifu ga.

Il bucato non risulta centrifugato come di consueto.

La pompa di scarico fa strani rumori.

L'anello luminoso non si accende.

Nella vaschetta rimangono notevoli residui di detersivo.

L'ammorbidente non viene trasporta to completamente o rimane troppa ac qua nella vaschetta

§.

I piedini della lavatrice non sono regolati in piano

e non sono stati bloccati. La centrifuga è stata im

postata con un numero di giri troppo basso.

Non si tratta di un guasto! Il risucchio che si percepisce all'inizio e alla fine del ciclo "scarico" è normale!

L'anello luminoso si spegne automaticamente per rispar miare energia elettrica. Per riaccendere l'anello luminoso: premere un tasto delle funzioni supplementari oppure ruotare la manopola dei programmi.

La pressione dell'acqua di afflusso è troppo bassa.

Il detersivo in polvere tende ad impastarsi col prodotto decalcificante.

Il sifone non è posizionato

correttamente oppure è otturato.

Posizionare in piano la lavatri ce e bloccare i piedini avvita bili.

La prossima volta impostare

un numero di giri più alto.

– Pulire il filtro nella ghiera

del tubo di afflusso.

In futuro, versare nella vaschetta prima il detersivo e poi il prodotto decalcificante.

Pulire il sifone come descritto nel capitolo "Manutenzione e pulizia", voce "Pulire il conteni tore del detersivo".

Page 39

In caso di anomalie

Anomalia Causa Intervento

Il bucato non risul ta pulito con deter sivi liquidi.

Dopo il lavaggio, sulla biancheria ri mangono attaccati residui grigi ed elastici.

Dopo il lavaggio sulla biancheria scura si notano macchie bianche, lasciate dal detersivo.

I detersivi liquidi non

contengono additivi

sbiancanti; le macchie di frutta, caffè, tè e altro non vengono quindi eli minate a fondo.

Il dosaggio del detersivo era insufficiente; la bian

cheria era sporca di unto, olio, pomate.

Il detersivo contiene zeoliti, particelle insolubili per decalcificare l'acqua, che si sono depositati sugli indumenti.

Usare detersivi con additivi

–

sbiancanti. Versare l'additivo sbiancante

–

nella vaschetta j e mettere

il detersivo liquido nell'apposita sfera diretta mente nel tamburo.

Evitare di versare nella va

–

schetta il detersivo liquido in sieme all'additivo sbiancante.

Per i capi macchiati di unto,

–

aumentare il dosaggio del

detersivo.

– Prima di usare la lavatrice, ef-

fettuare il programma

zante 60°C

tersivo liquido.

– Dopo l'asciugatura, provare

ad eliminare i residui servendosi di una spazzola.

– Per lavare i capi scuri, usare

detersivi senza zeoliti. I detersivi liquidi, in generale, non contengono zeoliti.

igieniz-

a vuoto con de-

Page 40

In caso di anomalie

Non è possibile aprire lo sportello premendo il rispettivo tasto.

Cause possibili Intervento

La lavatrice è staccata dalla rete elettrica.

La lavatrice non è accesa. Accendere la lavatrice col tasto jk Il dispositivo di blocco

funzioni è attivato.

Il dispositivo di blocco la vatrice è attivato.

L’erogazione elettrica è stata interrotta.

Lo sportello non è chiuso correttamente.

Nella vasca c’e ancora acqua; la pompa di scarico non ha funzionato correttamente.

Per motivi di sicurezza (pericolo di ustionarsi) non è possibile aprire lo sportello se la temperatura dell’acqua di lavaggio supera i 55°C.

Inserire la spina nella presa.

Disattivare il dispositivo di blocco come descritto nel capitolo "Modificare il programma", voce "Bloc co lavatrice".

Disattivare il dispositivo di blocco come descritto

nel capitolo "Modificare il programma", voce "Bloc co lavatrice".

Aprire lo sportello come descritto nel capitolo "In caso di anomalie", voce "Aprire lo sportello se manca l’elettricità".

Chiudere con un colpo secco lo sportello e premere poi il tasto

Pulire il filtro e la pompa di scarico.

sportello

Page 41

In caso di anomalie

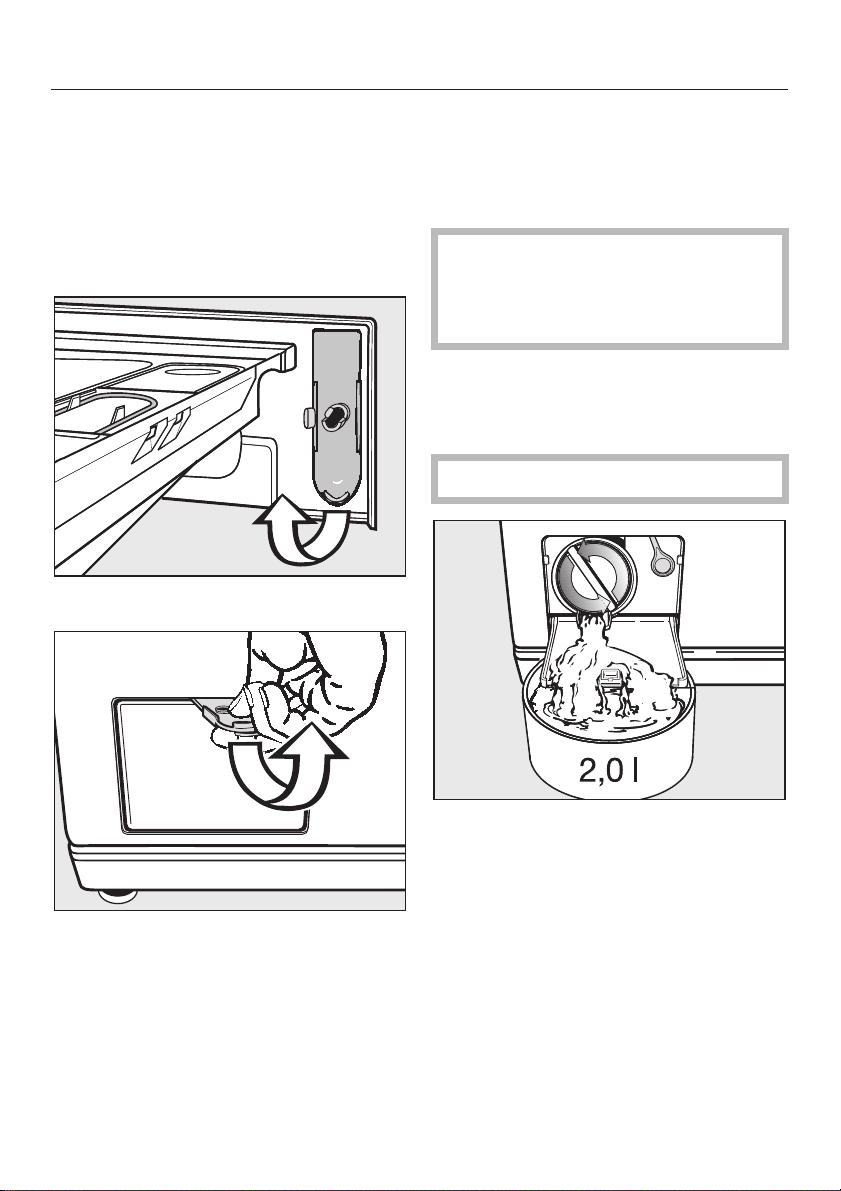

Aprire lo sportello se il filtro è intasato o se manca l'elettricità

Spegnere la lavatrice.

All'interno del pannello del contenitore del detersivo si trova una spatola per aprire lo sportello del vano filtro.

^ Togliere la spatola.

Scarico intasato

Se lo scarico è intasato, nella vasca di lavaggio si trova una notevole quantità d'acqua (max. 25 l).

Attenzione! Se poco prima si è

lavato a temperatura elevata, l'ac qua che esce è molto calda. Perico lo di scottarsi!

Per vuotare la vasca

Sistemare una bacinella sotto lo sca

rico.

Svitare quel tanto che basta il filtro,

Facendo leva, aprire lo sportello del filtro e della pompa di scarico.

finché l'acqua della vasca esce dallo scarico.

Interrompere il flusso dell'acqua.

Riavvitare il filtro.

Page 42

In caso di anomalie

Quando non esce più acqua:

Se il filtro non viene montato e

avvitato correttamente, la lavatrice perde acqua durante il programma.

Aprire lo sportello

^ svitare completamente il filtro e ^ pulirlo a fondo.

Controllare se le alette della pompa ruotano liberamente. Eventualmente eliminare i corpi estranei che le bloc cano (monete, fermagli o altro) e puli re anche il vano interno.

Prima di togliere il bucato, ac

certarsi che il tamburo sia completa mente fermo. Diversamente, se si in serisce la mano, è facile infortunarsi, anche seriamente!

Azionare l'apertura di emergenza. Lo sportello si apre.

Riavvitare correttamente il filtro.

Page 43

Servizio assistenza

In caso di guasti, avvisare tempestiva mente:

il servizio assistenza Miele.

–

Centrale assistenza:

Spreitenbach Tel: 0 800 800 222

Fax: 056 / 417 29 04

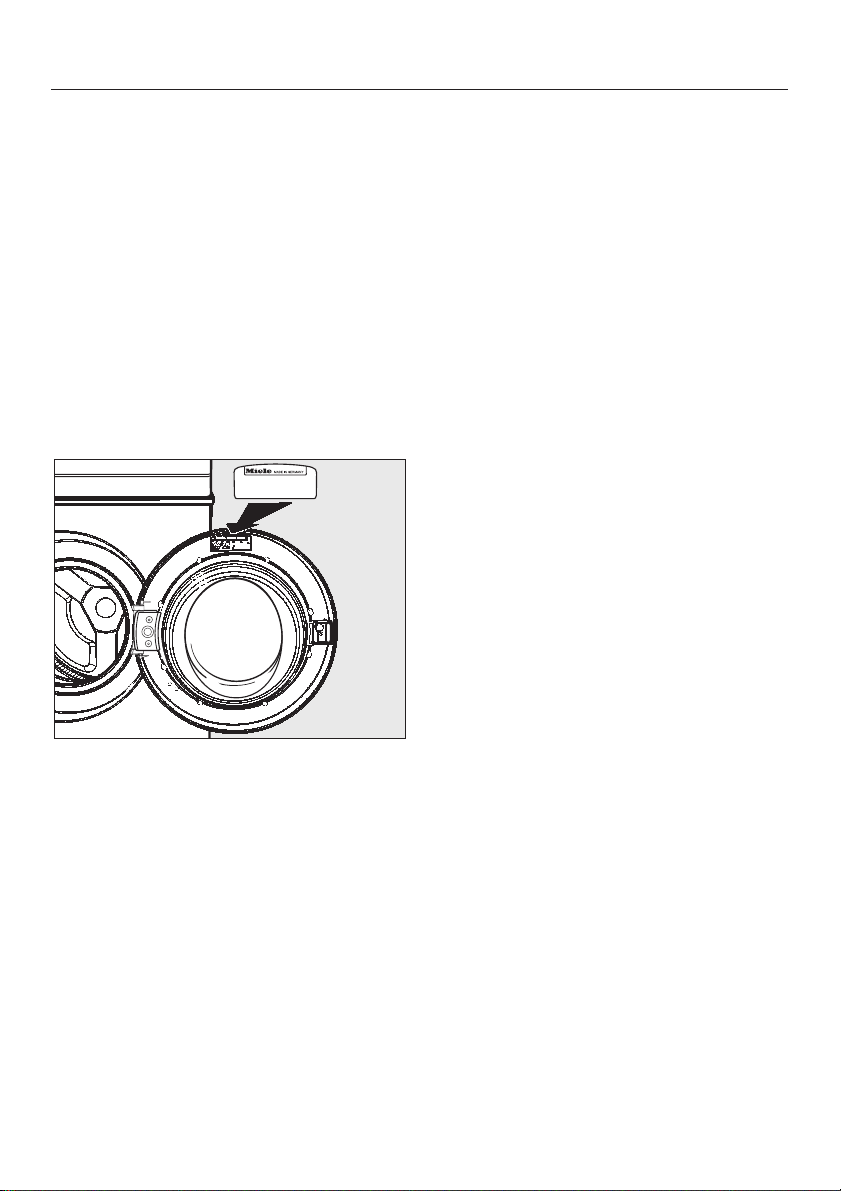

Per un intervento rapido e accurato, co municare il modello e il numero di matri cola della lavatrice. I dati sono riportati nella targhetta di matricola all'interno dello sportello sopra l'oblò.

Aggiornamento programmi (update)

Grazie al dispositivo PC (Programme

Correction) è possibile incorporare nel le componenti elettroniche della mac china gli ultimi dati tecnici relativi ai pro grammi.

Operando con l'apposito indicatore, il tecnico del servizio assistenza può in tervenire direttamente sui programmi di

lavaggio aggiornandoli in base agli ulti

mi ritrovati, riguardanti i detersivi, i tes suti e il procedimento di lavaggio.

Miele informerà tempestivamente gli utenti sulle possibilità di aggiornare i programmi.

Condizioni di garanzia

Le informazioni riguardanti la garanzia sono contenute nel libretto con le condizioni di garanzia.

Accessori acquistabili

Gli accessori speciali per questa lavatrice sono acquistabili presso il conces sionario o il servizio assistenza Miele.

Page 44

Posizionatura e collegamento

Vista anteriore

a tubo di afflusso con sistema water

proof

b collegamento elettrico c - f tubo scarico acqua (con mani

cotto girevole e asportabile) a secon da delle possibilità di scarico

g pannello comandi

h cassetto detersivo i sportello di carico j sportello per filtro e pompa di scari

co, sbloccaggio emergenza sportello

k incassature per il trasporto l quattro piedini regolabili

Page 45

Vista posteriore

Posizionatura e collegamento

a sporgenza ripiano superiore con in

cassature per il trasporto

b collegamento elettrico c tubo di afflusso con sistema water

proof

d tubo scarico acqua

e dispostivo di sicurezza con barre per

il trasporto

f dispositivo di fissaggio per tubi di af

flusso e scarico

g dispositivo di fissaggio per le barre

di trasporto smontate

Page 46

Posizionatura e collegamento

Basamento

Si consiglia di installare la macchina su un pavimento in cemento. Se sistemata su un assito o un pavimento elastico, durante la centrifuga la macchina po trebbe oscillare.

Avvertenze!

Posizionare la lavatrice a piombo e in

modo stabile. Nel limite del possibile evitare di col

locare la lavatrice su un pavimento elastico per evitare che vibri durante la centrifuga.

Se viene posizionata su un assito con travi:

^ sistemare sotto la macchina una ta-

vola di truciolato (dimensioni min. 59x52x3 cm), avvitata alle travi sotto le assi e non solamente all'assito.

Se possibile, collocare la macchina in un angolo del locale, per garantire la massima stabilità.

Collocazione lavatrice

Per alzare la lavatrice dalla base del l'imballaggio e trasportarla al luogo di collocazione, servirsi delle maniglie in cassate sulla parte anteriore e della parte sporgente posteriore del ripiano superiore.

Avvertenze!

Non alzare e trasportare la lavatrice

afferrando lo sportello.

I piedini della lavatrice e la su

perficie di appoggio devono rimane nere sempre asciutti per evitare spostamenti durante la centrifuga.

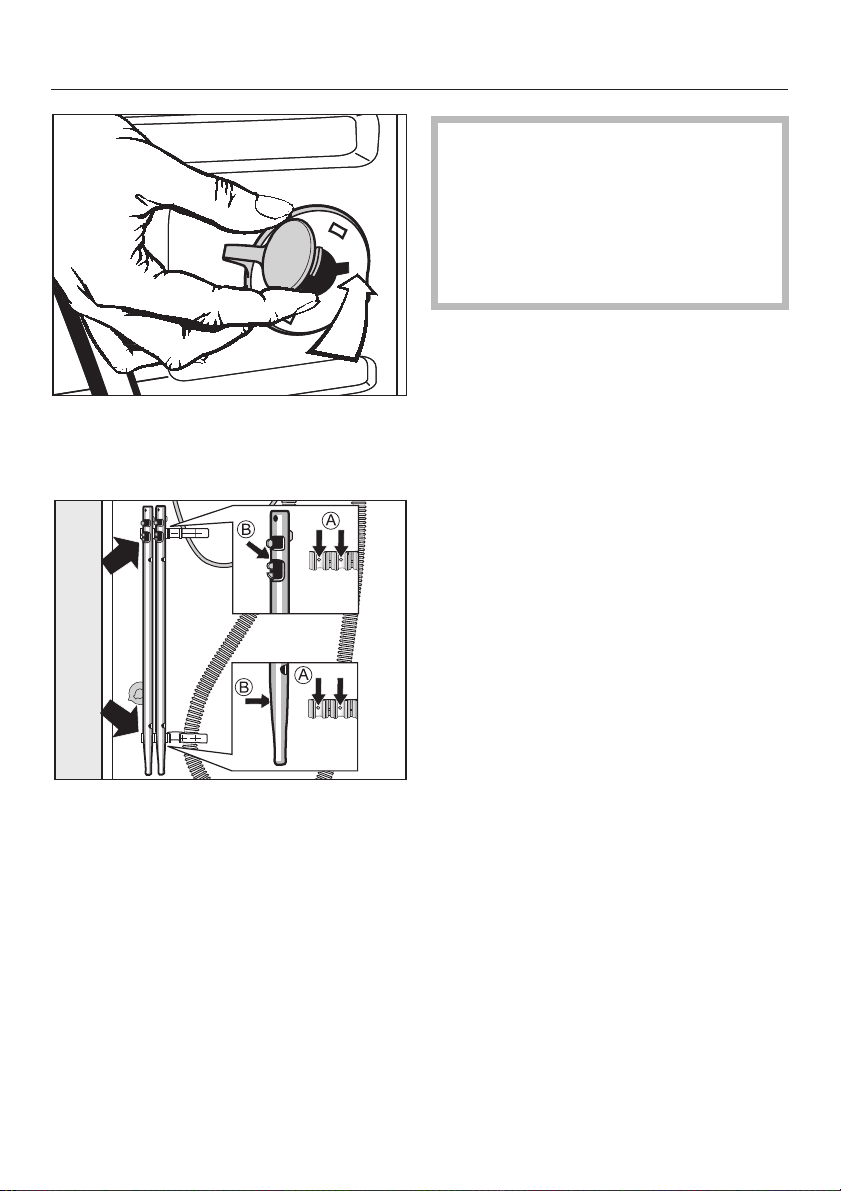

Smontare la sicura di trasporto

Se la lavatrice viene posta su uno zoccolo già in sede (in muratura o cemento) si dovrà fissare salda mente con gli appositi giunti a di sposizione presso il rivenditore o il servizio assistenza Miele. Diversa mente la macchina potrebbe spo starsi e cadere dallo zoccolo duran te la centrifuga.

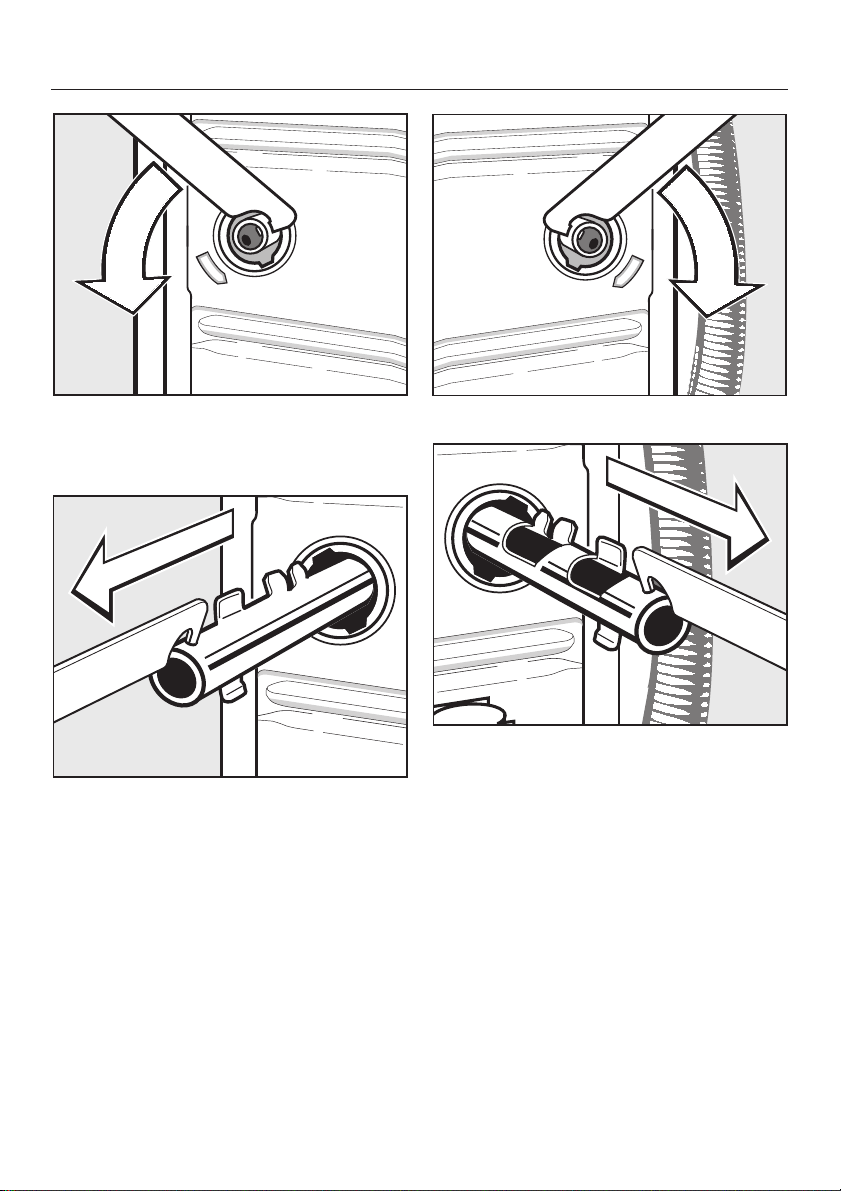

Smontare il bloccaggio girevole a de

stra e a sinistra.

1) Facendo leva con un cacciavite alza re il dispositivo di bloccaggio.

2) Togliere il dispositivo girevole di bloccaggio.

Page 47

Posizionatura e collegamento

Girare il tirante di trasporto di sinistra

di 90° servendosi della chiave in do tazione ed

estrarre il tirante.

Girare il tirante di destra di 90° ed

estrarre il tirante.

Page 48

Posizionatura e collegamento

Chiudere i fori coi dispositivi di bloc

caggio girevoli e i tappi fissati sui di spositivi.

Non traslocare la lavatrice senza

i dispositivi di sicurezza per il tra sporto. Si consiglia quindi di conservare i di spositivi. Si dovranno rimontare nel caso che, ad es., la lavatrice venga traslocata.

Montaggio staffa di protezione

Per rimontare staffe e lamiera, effettuare le operazioni in senso inverso.

Conservare la staffa di trasporto sulla parte esterna posteriore della lavatri ce. Osservare che i fori b combaci no con i perni a.

Page 49

Livellamento

Posizionatura e collegamento

Per un corretto funzionamento, la lava trice deve essere posizionata a piombo e poggiare correttamente sui quattro piedini.

Se la macchina non è posizionata correttamente in piano, il consumo di acqua e di elettricità aumenta ed inoltre può spostarsi durante la centrifuga.

Svitare il piedino e bloccarlo

Per sistemare in piano la lavatrice, ope rare coi 4 piedini regolabili. Alla conse gna i quattro piedini sono avvitati com pletamente.

Svitare in senso orario il controdado 2

servendosi della chiave in dotazione. Svitare il controdado 2 unitamente al piedino 1.

^ Controllare con la livella a bolla d'aria

se la lavatrice è a piombo.

^ Con una chiave da idraulico mante-

nere fisso il piedino 1. Avvitare nuovamente il controdado 2 con una chiave in direzione dell'involucro della macchina.

Tutti e quattro i piedini devono venire

avvitati bene in direzione dell'involucro

della macchina. Controllare anche i pie

dini che non sono stati svitati. Diversa mente la macchina potrebbe spostarsi quando è in funzione.

Page 50

Posizionatura e collegamento

Incasso sottopiano

Il montaggio della lamiera di coper tura e del kit intermedio deve essere fatto da una persona qualificata.

Per l'incasso è necessario l'apposito

–

kit per l'incasso sottopiano*. Il piano superiore della lavatrice deve venire smotato e sostituito da una lamiera di copertura*, indispen sabile per garantire la sicurezza elet trica.

Se l'altezza del piano di lavoro è di

–

900/910 mm è necessario montare un telaio di compensazione*.

– L'afflusso e lo scarico dell'acqua do-

vrebbero trovarsi in prossimità della lavatrice ed essere accessibili.

Le istruzioni per il montaggio sono allegate al kit per incasso sottopiano.

Colonna lava-asciuga

La lavatrice può essere abbinata a un asciugatrice Miele e sistemata a colon na. Per il montaggio è neccessario il kit intermedio*.

Le parti contrassegnate da un asterisco * sono disponibili presso il concessio nario o il servizio assistenza Miele.

Avvertenza!

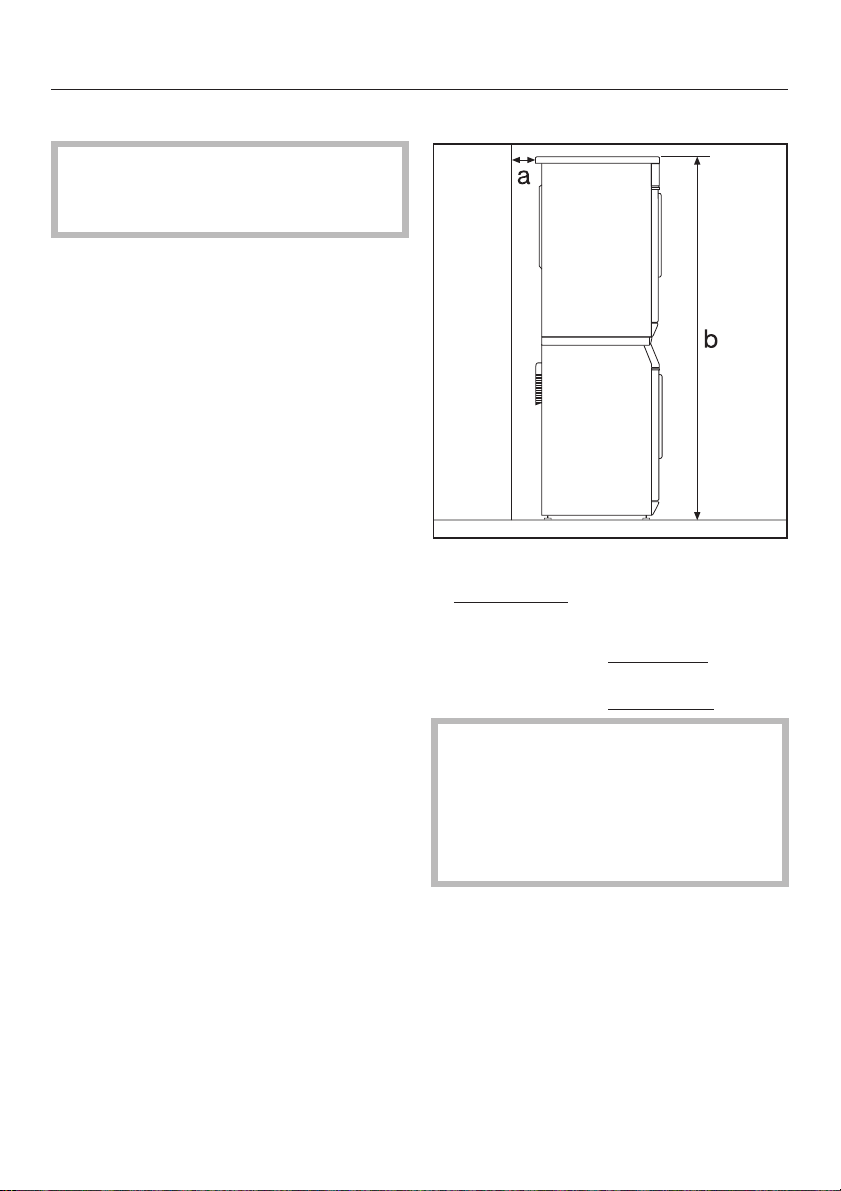

a distanza di sicurezza dalla parete:

minimo 2 cm

b altezza: kit intermedio con

ripiano di lavoro: ca. 169 cm kit intermedio senza ripiano di lavoro: ca. 170 cm

Dopo aver installato e collegato la lavatrice si dovrà azzerare l'indi catore accertamento carico e deter sivo. Consultare a tal proposito il ca pitolo "Prima di usare la lavatrice la prima volta".

Montaggio coperchio lavatrice

Se il coperchio della lavatrice è stato smontato per combinare la macchina a colonna con un'asciugatrice o per in cassarla sottopiano, per un eventuale trascloco si dovrà rimontare il coper chio facendo attenzione di fissarlo cor rettamente nei ganci posteriori.

Page 51

Posizionatura e collegamento

Sistema sicurezza Miele contro perdite d'acqua

Il sistema di sicurezza sviluppato da Miele offre un'efficiente protezione con tro eventuali perdite d'acqua della lava trice.

Il sistema è formato da tre componenti:

1) il tubo di alimentazione

2) i dispositivi elettronici e l'involucro

3) il tubo di scarico.

1) Il tubo di alimentazione

– La valvola supplementare elettrica di

sicurezza. Funziona come un rubinetto automa-

tico per l'acqua e si trova nella scatola del tubo di afflusso.

– Evita che la valvola di sicurezza

scoppi. La pressione di resistenza della val-

vola oscilla tra 7000 (70 bar) e 10000 kPa (100 bar).

2) I dispositivi elettronici e l'involucro

La vasca nel pavimento.

–

Eventuali perdite d'acqua della lava

trice fluiscono nella vasca del pavi

mento. Mediante un interruttore a galleggiante le valvole di afflusso vengono chiuse. L'afflusso dell'ac qua viene interrotto. L'acqua nella vasca di lavaggio viene scaricata con la pompa.

La protezione trabocco.

–

L'afflusso incontrollato di acqua vie ne interrotto per evitare che la lavatri ce trabocchi. Se l'acqua supera un determinato livello, la pompa di scarico si attiva per evacuare l'acqua eccedente in modo controllato.

3) Il tubo di scarico

Il tubo di scarico è protetto da un dispositivo di aerazione. In tal modo si evita che la lavatrice aspiri a vuoto.

–

La guaina del tubo di afflusso. L'acqua che fuoriesce viene convo

gliata dalla guaina di protezione, che avvolge il tubo di afflusso, nella va sca del pavimento. L'interruttore a galleggiante disinserisce la valvola di sicurezza. L'afflusso dell'acqua viene interrotto. L'acqua nella vasca di la vaggio viene scaricata con la pom pa.

Page 52

Posizionatura e collegamento

Tubo afflusso acqua

La valvola di sicurezza contiene componenti elettriche. Evitare quindi di sistemarla in prossimità della va sca da bagno, doccia o lavandino. Eventualmente prolungare il tubo dell'acqua potabile con lo speciale tubo con guaina metallica, disponi bile presso il concessionario o il ser vizio assistenza Miele.

Non immergere in liquidi!

La lavatrice è fabbricata in conformità alle norme SSIGA e non è quindi neces sario montare una valvola di ritenuta per il collegamento all'acqua dell'acque

dotto. La pressione deve essere di almeno

100 kPa (1 bar) e non superare i 1000 kPa (10 bar). Se è superiore a

questo valore, si dovrà montare un ri

duttore di pressione.

Per il collegamento è necessario instal lare un rubinetto provvisto di raccordo filettato di mento alla conduttura dell'acqua pota bile dovrà essere fatto da un idraulico.

soggetto alla pressione dell'acqua dell'acquedotto. Aprire quindi lentamente il rubinetto e verificare se il collegamento è a tenuta stagna. Se si notano perdite, sistemare correttamente la guarnizione e avvitare meglio la ghiera.

/4''. Diversamente il collega

Il collegamento al rubinetto è

La guaina di protezione non deve ve nire danneggiata o piegata.

La lavatrice non può essere colle gata alla conduttura dell'acqua cal da.

Page 53

Manutenzione

Posizionatura e collegamento

Se si rende necessario sostituire il di spositivo, usare esclusivamente dispo sitivi waterproof Miele.

Il filtro nella ghiera di allacciamento per proteggere la valvola del tubo di alimentazione deve rimanere sem pre in sede.

Prolunga tubo

Presso il concessionario o il servizio as sistenza è disponibile un tubo con guai na metallica lungo 1,5 m.

Il flessibile, resistente a una pressione di oltre 14000 kPa (140 bar), può venire impiegato per prolungare il tubo dell'acqua di alimentazione.

Page 54

Posizionatura e collegamento

Scarico acqua

L'acqua di lavaggio viene scaricata mediante una pompa con prevalenza di 1 m. Il tubo di scarico dovrà venire si stemato senza piegature o strozzature. Il manicotto inserito sull'estremità libera è girevole e se necessario asportabile.

Possibilità di scarico:

1) Il tubo può venire agganciato al la

vandino, lavello o vasca da bagno.

Avvertenze

Assicurarsi che il manicotto non si

–

sganci! Se l'acqua viene scaricata in un la

–

vandino o lavello, controllare che lo scarico non sia intasato. Diversa mente potrebbe traboccare o venire risucchiata in parte nella lavatrice.

2) Può venire collegato con un manicot

to di gomma a un tubo di scarico in plastica (non è necessario dotarlo di sifone).

3) Può venire collegato a un lavandino

con raccordo di plastica.

4) L'acqua può essere convogliata in

un pozzetto di scarico nel pavimento.

Se necessario, il tubo di scarico può essere prolungato fino a 5 metri. Le di verse prolunghe con tutti i pezzi neces sari sono disponibili presso il conces sionario o il servizio assistenza Miele.

Se lo scarico è superiore a un metro (fino a max. 1,8 m), è possibile montare una pompa supplementare, disponibile con tutti i pezzi necessari presso il con cessionario o il servizio assistenza Miele.

Page 55

Posizionatura e collegamento

Collegamento elettrico

La lavatrice è provvista di cavo a 4 fili, da collegare a corrente trifase 400 V 2 N 50~ Hz . Il collegamento può essere fatto con spina o interruttore.

I dati riguardanti l’assorbimento nomi nale e la protezione sono riportati nella targhetta di matricola. Verificare che i dati della targhetta di matricola corri spondano a quelli della rete elettrica.

Se viene effettuato un collegamento fis so, si dovrà installare un interruttore on nipolare. L'apertura tra i contatti dovrà essere di almeno 3 mm, ad es. interruttori automatici e protezione.

Per il collegamento elettrico evitare assolutamente di usare prolunghe. La sicurezza elettrica non sarebbe garantita (pericolo di surriscaldamento!).

Per maggiore sicurezza si raccomanda di interporre un differenziale di sicurezza (salvavita) con soglia di intervento di 30 mA.

Una nuova installazione dell’allaccia mento, modifiche all’impianto o il con trollo dell’efficienza del conduttore di messa a terra, compreso quello di pro tezione, devono essere fatti esclusiva mente da un elettricista qualificato, conformemente alle norme previste dall’ASE e in particolare a quelle dell’azienda elettrica locale.

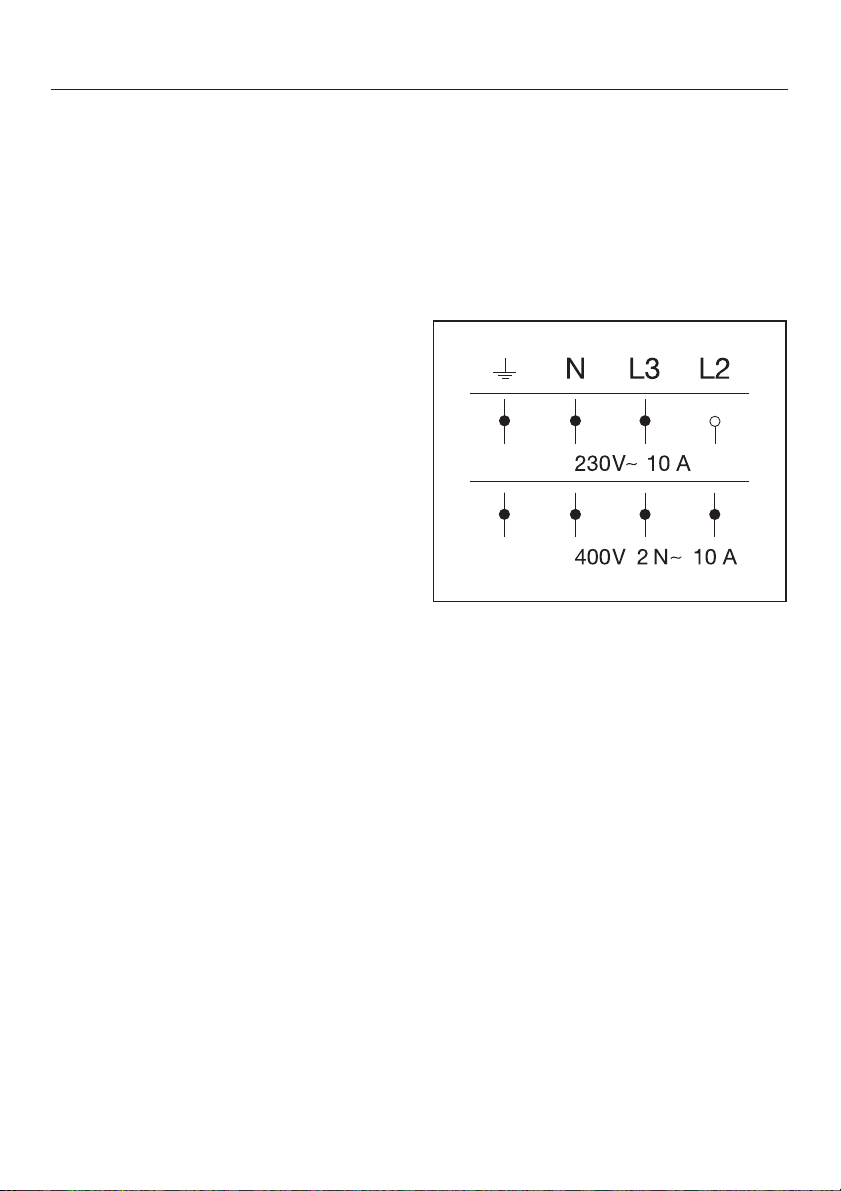

Se la lavatrice deve essere commutata per un altro voltaggio, attenersi alle istruzioni in merito riportate presso la morsettiera sulla parte posteriore della macchina. I lavori di commutazione devono essere fatti da un elettricista qualificato o dal servizio assistenza Miele.

Se il collegamento viene effettuato con spina, osservare che la spina sia sempre accessibile per poter staccare la lavatrice dalla rete elettrica.

Se la lavatrice viene collegata alla rete elettrica in modo fisso, osservare che i fili vengano collegati correttamente se condo il loro colore.

Page 56

Dati di consumo

Carico Dati di consumo

Elettricità Acqua Durata

in kWh in litri normale intenso

Cotone resistente

95°C 6,0 kg 1,90 69 1 h 39 min. 1 h 54 min.

Igienizzante

60°C 6,0 kg 1,45 76 1 h 51 min. 2 h 06 min.

Cotone colorato

60°C 60°C 6,0 kg 1,14 69 1 h 31 min. 2 h 01 min.

40°C 40°C 6,0 kg 0,62 69 1 h 31 min. 2 h 01 min.

Lava/indossa

40°C 40°C 3,0 kg 0,50 58 1 h 18 min. 1 h 33 min.

Delicati

30°C 2,0 kg 0,35 69 48 min. 58 min.

Seta /

30°C 1,0 kg 0,25 41 36 min. –

Lana /

30°C 2,0 kg 0,23 39 40 min. –

Express

40°C 3,0 kg 0,40 38 31 min –

Biancheria nuova

30°C 3,0 kg 0,37 35 57 min. –

Cuscini medicwash

60°C 1 oppure 2 1,00 60 1 h 00 min. –

6,0 kg 1,14 69 – 2 h 01 min.

6,0 kg 0,62 69 – 2 h 01 min.

3,0 kg 0,50 58 – 1 h 33 min.

Programma di controllo secondo EN 60456.

Avvertenza per i controlli di comparazione:

per il programma di controllo secondo EN 60456 si deve supplementare

intenso

impostare la funzione

I dati relativi al consumo possono variare da quelli indicati a seconda della pressione dell'acqua, del grado di durezza e della temperatura dell'acqua, del la temperatura ambiente, del tipo di bucato, delle oscillazioni nella rete elettrica e delle funzioni supplementari attivate.

Page 57

Dati tecnici

altezza 85,0 cm larghezza 59,5 cm profondità 58,0 cm profondità con sportello aperto 97,5 cm peso 94 kg carico massimo pavimento 1.600 Newton (ca. 160 kg) capienza 6 kg biancheria asciutta tensione v. targhetta dati assorbimento v. targhetta dati protezione v. targhetta dati dati di consumo v. capitolo: Dati di consumo pressione acqua, minima 100 kPa (1 bar) pressione acqua, massima 1.000 kPa (10 bar) lunghezza tubo di afflusso 1,60 m lunghezza tubo di scarico 1,50 m lunghezza cavo elettrico 1,60 m prevalenza pompa scarico max. 1,00 m lunghezza scarico max. 5,00 m marchi di controllo ASE, VDE, antidisturbi radio-TV

Page 58

Funzioni programmabili per modificare i valori standard

Con le diverse funzioni programmabili è possibile adattare la lavatrice alle esigenze personali.

Page 59

Funzioni programmabili

Con le funzioni programmabili è possi bile adattare di volta in volta la lavatrice alle esigenze personali.

Più acqua per il ciclo di lavaggio

Il ciclo di lavaggio viene effettuato con un maggiore quantitativo d'ac qua per i programmi

igienizzante,cotone coloratoede

licati

Per programmare e memorizzare la funzione, effettuare le operazioni da A a G.

Le funzioni programmabili vengono attivate mediante i tasti delle funzioni supplementari e la manopola dei programmi. Questa seconda funzione dei tasti e della manopola non è visualizzata sul pannello comandi.

Premessa: – la lavatrice dovrà essere spenta, –

lo sportello chiuso,

–

la manopola dei programmi posizio

fine

nata su

cotone resisten

A Premere contemporaneamente i tasti

delle funzioni supplementari e

risciacquo extra

premuti, . . .

B . . . accendere la lavatrice col

tasto jk.

C Rilasciare poi tutti i tasti. Nel display

viene visualizzato: P 0

D Girare la manopola dei programmi

sulla posizione

E Nel display lampeggiano in modo al

ternato P e 2. A destra, inoltre, appare 0 = la funzione "più acqua" è

disattivata,

oppure: 1 = la funzione "più acqua" è attivata. F Premendo il tasto

passare dall'indicazione 0 a 1 o viceversa da 1 a 0.

G Spegnere la lavatrice premendo il ta

sto jk.

La funzione rimane così attivata, o a se conda del caso disattivata, finché non viene modificata manualmente.

e, mantenendoli

delicati 30°C

start

è possibile

intenso

Page 60

Funzioni programmabili

Risciacquo extra per i programmi cotone resistente, igienizzante e cotone colorato.

Per i programmi

igienizzanteecotone colorato

va automaticamente un risciacquo supplementare.

Se la funzione programmabile è attiva ta, il programma viene effettuato con quattro

Se è stata attivata l'opzione

risciacqui anziché tre.

supplementare

que cicli di risciacquo.

Per programmare e memorizzare la funzione, effettuare le operazioni da A a G.

Premessa: –

la lavatrice dovrà essere spenta,

cotone resistente

si atti

risciacquo

, vengono effettuati cin

A Premere contemporaneamente i tasti

delle funzioni supplementari e

risciacquo supplementare

tenendoli premuti, . . .

B . . . accendere la lavatrice col

tasto jk.

C Rilasciare poi tutti i tasti. Nel display

viene visualizzato: P 0

D Girare la manopola dei programmi

sulla posizione

E Nel display lampeggiano in modo al

ternato

P e 8. A destra, inoltre, appare 0 = la funzione "risciacquo

supplementare" è disattivata, oppure:

1 = la funzione "risciacquo

supplementare" è attivata.

F Premendo il tasto

passare dall'indicazione 0 a 1 o vice-

versa da 1 a 0. G Spegnere la lavatrice premendo il ta

sto jk.

express 40°C

start

intenso

e, man

è possibile

–

lo sportello è chiuso,

–

la manopola dei programmi è posi

fine

zionata su

Page 61

Funzioni programmabili

Rotazione delicata

Se la funzione è attivata, il movimento del tamburo viene ridotto. La funzio ne è ideale per lavare delicatamente indumenti poco sporchi.

Se si attiva la funzione, nei cicli di la vaggio dei programmi

igienicoecotone colorato

ruota più delicatamente. La funzione "rotazione delicata" non è

attivata al momento della consegna.

Per programmare e memorizzare la funzione, effettuare le operazioni da A a G.

Premessa: –

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi posizio

fine

nata su

cotone resisten

il tamburo

A premere contemporaneamente i tasti

delle funzioni supplementari

risciacquo extra

premuti, . . . B . . . accendere la lavatrice col

tasto jk. C Rilasciare poi tutti i tasti. Nel display

viene visualizzato: P 0 D Girare la manopola dei programmi

sulla posizione E Nel display lampeggiano in modo al

ternato P e 9. A destra, inoltre, appare 0 = la funzione "rotazione delicata è

disattivata oppure:

1 = la funzione "rotazione delicata è

attivata

F Premendo il tasto

passare dall'indicazione 0 a 1 o vice-

versa da 1 a 0. G Spegnere la lavatrice premendo il ta

sto jk. La funzione rimane così attivata, o a se

conda del caso disattivata, finché non viene modificata manualmente.

e, mantenendoli

biancheria nuova

start

è possibile

intenso

Page 62

Funzioni programmabili

Raffreddamento liscivia per "cotone resistente"

Al termine del ciclo principale di la vaggio, nel tamburo affluisce acqua per raffreddare la liscivia.

Tale funzione dovrebbe venire attivata nel caso in cui:

il tubo di scarico fosse agganciato al

–

lavello, lavandino o vasca da bagno per evitare di scottarsi;

le tubazioni di scarico dell'edificio

–

non corrispondono alle disposizioni in merito.

Tale funzione, abbinata al programma

cotone resistente

consegna.

Per programmare e memorizzare la funzione, effettuare le operazioni da A a G.

Le funzioni programmabili vengono attivate mediante i tasti delle funzioni sup plementari e la manopola dei program mi. Questa seconda funzione dei tasti e della manopola non è visualizzata sul pannello comandi.

Premessa:

, non è attivata alla

A Premere contemporaneamente i ta

sti delle funzioni supplementari

risciacquo extra

li premuti, . . . B . . . accendere la lavatrice col

tasto jk. C Rilasciare poi tutti i tasti. Nel display

viene visualizzato: P 0 D Girare la manopola dei programmi

sulla posizione E Nel display lampeggiano in modo al

ternato P e 10. A destra, inoltre, appare 0 = la funzione "raffreddamento

liscivia" è disattivata, oppure:

1 = la funzione "raffreddamento

liscivia" è attivata.

F Premendo il tasto

passare dall'indicazione 0 a 1 o vice-

versa da 1 a 0. G Spegnere la lavatrice premendo il ta

sto jk. La funzione rimane così attivata, o a se

conda del caso disattivata, finché non viene modificata manualmente.

e, mantenendo

cuscini 60°C

start

è possibile

inten

–

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi si trova sulla posizione

fine

Page 63

Funzioni programmabili

Funzione memory

Se si abbina una funzione supple mentare a un programma oppure si modifica il numero di giri della centri fuga, al momento di avviare il pro gramma le modifiche apportate ven gono memorizzate.

Se si attiva nuovamente il programma base, le funzioni supplementari e/o le modifiche al numero di giri della centri fuga vengono automaticamente ripristi nate.

La funzione "memory" non è attivata alla consegna.

Per programmare e memorizzare la funzione, effettuare le operazioni da A a G.

Premessa: –

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

A Premere contemporaneamente i ta

sti delle funzioni supplementari

risciacquo extra

li premuti, . . . B . . . accendere la lavatrice col

tasto jk. C Rilasciare poi tutti i tasti. Nel display

viene visualizzato: P 0 D Girare la manopola dei programmi

sulla posizione

E Nel display lampeggiano in modo al

ternato P e 11. A destra, inoltre, appare 0 = la funzione "memory" è

disattivata

oppure: 1 = la funzione "memory" è attivata F Premendo il tasto

passare dall'indicazione 0 a 1 o viceversa da 1 a 0.

G Spegnere la lavatrice premendo il ta

sto jk.

La funzione rimane così attivata, o a se conda del caso disattivata, finché non viene modificata manualmente.

e, mantenendo

cuscini 95°C

start

è possibile

inten

–

la manopola dei programmi si trova sulla posizione

fine

Page 64

Con riserva di modifiche/2606

M.-Nr. 06 512 230 / 04

it-CH

Miele W 35-75 CH Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
