Kullanma Kılavuzu
Çamaşır Makinesi
W 3122
Makineyi kurmadan ve çalıştırmadan önce
Kullanma Kılavuzunu mutlaka okuyunuz.
Böylece kendinizi ve cihazınızı
gelecek zararlardan
korumuş olursunuz.
T
M.-Nr. 06 622 360
Çevre Korumaya Katkınız
Ambalaj Malzemesinin
Kaldırılması
Ambalaj çamaşır makinesini taşıma
sırasında meydana gelebilecek
hasarlardan korur. Ambalaj malzemeleri
geri dönüşümlü maddelerden seçilmiştir.
Bu malzemelerin geri dönüşümlü olması
ham madde tasarrufu sağlar ve çöp
oluşumunu azaltır.
Eski Cihazın Kaldırılması
Elektrikli veya elektronik eski cihazlarda
hala işe yarayabilecek değerli parçalar
bulunabilir. Ayrıca cihazların çalışmasını
sağlayan ve artık kullanılmayacak kadar
eskidiğinde atık merkezlerine iletilen
cihazların içinde doğaya ve çevreye zararlı
olabilecek maddeler bulunabilir. Bu
nedenle artık kullanmadığınız eski
cihazınızı asla çöpe atmayınız.
Bunun yerine belediye tarafından
öngörülen toplama merkezlerine vererek
elektrikli ve elektronik parçaların yeniden
değerlendirilmelerini sağlayınız.
Lütfen eskiyen cihazınızın evden
çıkarılıncaya kadar çocukların güvenliği
açısından uygun bir yerde saklanmasını
sağlayınız. Bu konu ile ilgili bilgileri
kullanma kılavuzunun "Güvenlik
Tavsiyeleri ve Uyarılar" bölümünde
bulabilirsiniz.
2
İçindekiler
İçindekiler
Çevre Korumaya Katkınız . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Ambalaj Malzemesinin Kaldırılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Eski Cihazın Kaldırılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Güvenlik Tavsiyeleri ve Uyarılar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Çamaşır Makinesinin Kullanımı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Kumanda Paneli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
İlk Kullanım. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Çevreyi Koruyarak Çamaşır Yıkama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Enerji ve Su Tüketimi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Deterjan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Doğru İlave Fonksiyon Seçimi (Kısa, Suda Bekletme, Ön Yıkama). . . . . . . . . . . . 11
Makinede Kurutma Yöntemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Çamaşırın Doğru Yıkanması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Kısa Komutlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
İlave Fonksiyonlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kısa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ön Yıkama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Suda Bekletme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
İlave Su. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Sıkma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Son Sıkma Devir Sayısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Durulama Sıkma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Sok Sıkmanın Seçilmemesi (Durulama Sonu) . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Durulama Sıkma ve Son Sıkmanın Seçilmemesi . . . . . . . . . . . . . . . . . . . . . . . . . 18
Programlara Bakış . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Program Akışı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3
İçindekiler
Program Akışının Değiştirilmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Programın Durdurulması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Programa Ara Verilmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Programın Değiştirilmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Program Diliminin Atlanması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Çamaşır İlavesi / Çıkarılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Deterjan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Doğru Deterjan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Su Sertliğini Yumuşatma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Komple Deterjan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Yıkama İşlemi Sonunda Kullanılacak Ürünler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Yumuşatıcı, Sentetik Kola veya Sıvı
Kolanın Otomatik OLarak Alınması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Yumuşatıcı, Sentetik Kola veya Kolanın Ayrı Alınması . . . . . . . . . . . . . . . . . . . . . 27
Boya Çıkarma/Boyama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Temizlik ve Bakım. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Çamaşır Makinesinin Temizliği . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Deterjan Çekmecesinin Temizliği. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Su Giriş Süzgecinin Temizlenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Su Giriş Hortumundaki Süzgecin Temizlenmesi . . . . . . . . . . . . . . . . . . . . . . . . . 29
Su Giriş Vanasındaki Süzgecin Temizlenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Arızalarda Yardım. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Ne Yapmalı, eğer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Program başlamamaktadır. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Yıkama programı durmuştur ve arıza raporu verilmektedir. . . . . . . . . . . . . . . . . . . . . 31
Yıkama programı normal devam etmektedir fakat arıza raporu verilmektedir. . . . . . . 32
Çamaşır makinesinin genel problemleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Çamaşırlar temiz yıkanmamaktadır . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Kapak tuşu ile kapak açılmamaktadır. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Tıkanma ve/veya Elektrik Kesintisinde Kapağın Açılması . . . . . . . . . . . . . . . . . . . . . 36
Su Çıkışının Tıkanması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Kazan Kapağının Açılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
4
İçindekiler
Müşteri Hizmetleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Tamirler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Programı Güncelleştirme (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Garanti Şartları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Sonradan Alınabilen Aksesuar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

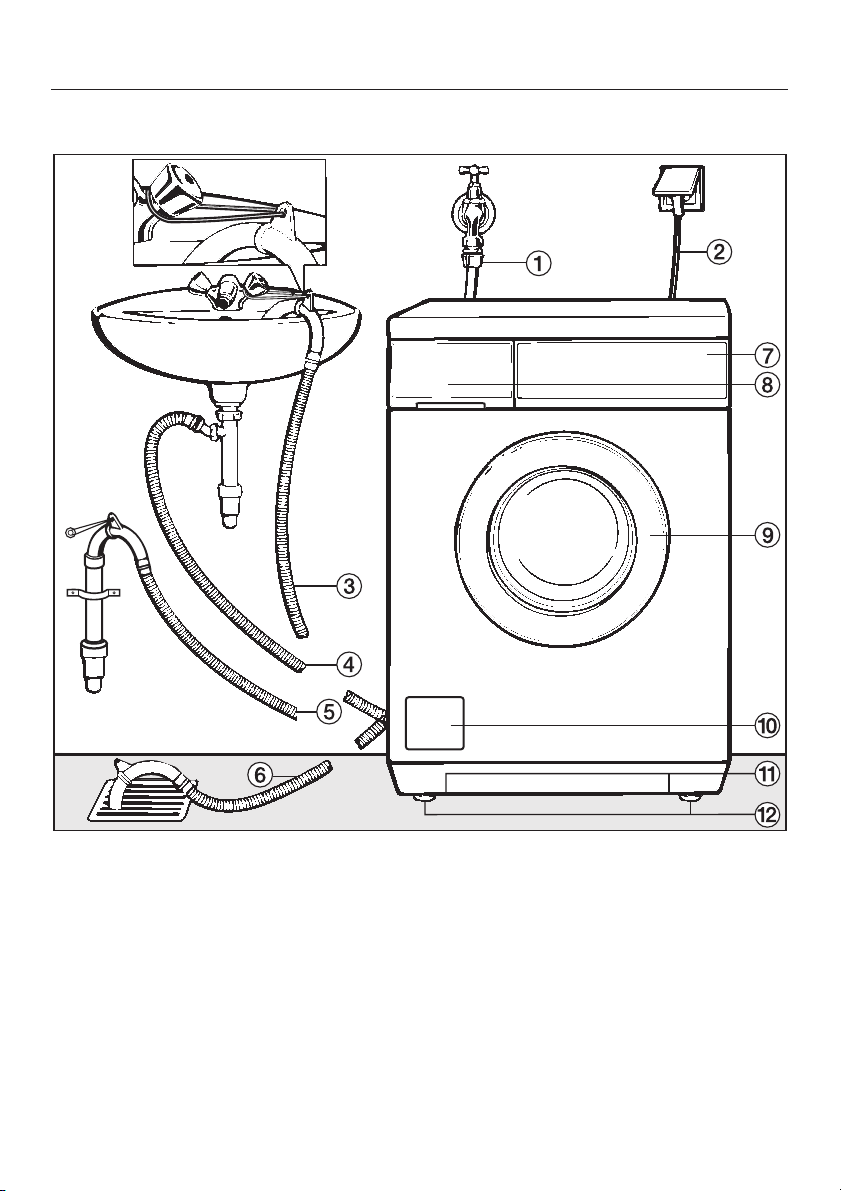

Kurulma ve Bağlantı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Ön Görünüm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Arka Görünüm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Yerleştirme Yeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Makinenin Kurulması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Nakliye Çubuklarının Çıkarılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Nakliye Çubuklarının Takılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Yerleştirme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Ayakların Dışarı Çevrilmesi ve Sıkıştırılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Tezgah Altına Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Yıkama-Kurutma-Sütunu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Miele Su Koruma Sistemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Su Girişi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Su Boşaltma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Elektrik Bağlantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Tüketim Verileri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Teknik Bilgiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Program Fonksiyonları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
İlave Su Sistemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Hassas Yıkama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Kaynatılacak-/Renkli Çamaşırda Kazan Suyunun Soğutulması. . . . . . . . . . . . . . . . . 55
Hafıza (Memory)-Fonksiyonu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Suda Bekletme Süresi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5
Güvenlik Tavsiyeleri ve Uyarılar
Makineyi ilk defa çalıştırmadan önce
Kullanma Kılavuzunu okuyunuz. Orada
cihazınızın emniyeti, kullanımı ve
bakımı ile ilgili önemli tavsiyeler
bulacaksınız. Böylece kendinizi ve
cihazı oluşabilecek tehlikelere karşı
korumuş olursunuz.
Kullanma Kılavuzunu özenle saklayınız
ve cihazın sizden sonraki sahibine
veriniz.
Kullanım Kuralları
Otomatik çamaşır yıkama makineniz
sadece etiketinde tekstil üreticileri
tarafından yıkanabilirliği belirtilmiş
dokumalar için öngörülmüştür.
Amaç dışı kullanım tehlikeli olabilir. Üretici
firma kurallara aykırı ve hatalı kullanım
nedeniyle meydana gelebilecek
zararlardan sorumlu tutulamaz.
kablo sisteminin (topraklama hattı)
mevcut olması halinde sağlanabilir.
Bu temel şartın yerine getirilmesi ve
uzman bir elektrikçi tarafından kontrol
edilmesi çok önemlidir.
Üretici firma eksik veya kopmuş bir kablo
nedeniyle ortaya çıkabilecek zararlardan
sorumlu değildir.
yangın tehlikesi).
yönetmeliklerine uygun olarak üretilmiştir.
Kurallara uyulmadan yapılan tamirler
cihazı kullanan kişi için önemli tehlikeler
yaratabilir ve üretici firmaya hiçbir
sorumluluk yüklemez. Tamirler sadece
yetkili uzman personel tarafından
yapılabilir.
Cihazın elektrik güvenliği ancak
yönetmeliklere uygun koruyucu bir
Güvenlik açısından uzatma kablosu
kullanmayınız (aşırı ısınma nedeniyle
Bu otomatik çamaşır yıkama
makinesi bütün güvenlik
Teknik Güvenlik
Makine kurulmadan önce dışardan
gözle görülebilir bir hasar olup
olmadığı kontrol edilmelidir.
Hasarlı bir makineyi kurmayınız ve
çalıştırmayınız.
Makinenin montajından önce tip
etiketindeki bağlantı değerlerini
(frekans, gerilim ve sigorta) evinizin
elektrik şebeke verileri ile karşılaştırınız.
Bu konuda emin olmak için bir
elektrikçiye danışınız.
6
Bir arıza durumunda veya temizlik ve
bakım sırasında makinenin elektrikle
olan bağlantısı şöyle kesilebilir:
–
Makinenin fişini prizden çekiniz veya
–
Evdeki sigortayı kapatınız veya
–
Telli sigortayı tamamen yuvasından
çıkarınız.
Güvenlik Tavsiyeleri ve Uyarılar
Otomatik çamaşır makineniz ancak
yeni bir hortumla su tesisatına
bağlanabilir. Eski hortumlar yeniden
kullanılamaz.
Makinenin bozuk parçaları sadece
orijinal Miele yedek parçaları ile
değiştirilebilir. Miele firması ancak bu
durumda makinenin tam anlamıyla
güvenlik içinde çalışmasını sağlayabilir.
Makineyi kullanan kişi için tehlike
yaratmaması açısından hasarlı olan
elektrik bağlantı kablosu Miele yetkili
personeli tarafından yenisi ile
değiştirilmelidir.
Kullanım
Bu makine ev dışında bir yere (tekne
gibi) ancak güvenlik şartlarını yerine
getirebilen uzman ve yetkili bir firma/
personel tarafından monte edilebilir.
Otomatik çamaşır makinenizi donma
tehlikesi olan çok soğuk yerlere
kurmayınız. Donan hortumlar yırtılabilir
veya patlayabilir. Ayrıca donma noktası
altındaki derecelerde cihazın elektronik
kartı bozulabilir.
Cihazı kullanmaya başlamadan önce
arkasındaki nakliye çubuklarını
çıkartınız ("Kurulma ve Bağlantı"
bölümündeki "Nakliye Çubuklarının
Çıkarılması" başlığını okuyunuz). Aksi
halde makinenin sıkma işlemi sırasında
nakliye çubukları çevredeki eşya ve
cihazlara zarar verebilir.
Uzun süre evde bulunulmadığı
zamanlarda (tatil gibi) ve özellikle
yerde su gideri yoksa, su giriş musluğunu
kapatınız.
Su basma tehlikesi!
Su boşaltma hortumunu lavaboya
asmadan önce suyun yeterli derecede
hızlı gidip gitmediğini kontrol ediniz.
Su boşaltma hortumunun kaymaması için
önlem alınız. İyi tutturulmamış bir hortum
akan suyun basıncı ile yerinden
oynayabilir.
Çamaşır yıkanırken kazanın içinde
yabancı maddelerin (iğne, çivi, ataç
ve bozuk para gibi) bulunmamasına
dikkat ediniz. Bunlar makinenin yapı
parçalarına (kazan ve kazan suyu
haznesi) zarar verir. Hasarlı makine
parçaları da yıkanan çamaşırın
zedelenmesine ve hırpalanmasına sebep
olur.
7
Güvenlik Tavsiyeleri ve Uyarılar
Doğru deterjan miktarı sayesinde
ayrıca bir kireç çözücüye gerek
kalmayacaktır. Fakat makine buna
rağmen kireçlenmiş ise, o zaman
aşındırıcı niteliği olmayan özel bir kireç
çözücü madde kullanabilirsiniz. Kireç
çözücü maddenin kullanım talimatına
kesinlikle uyulması gerekir.
Daha önce leke çıkarma ilaçları
uygulanmış çamaşırlar iyice
durulanmadan makineye konulmamalıdır.
Çamaşır makinenizde hiçbir zaman
leke çıkarma özelliği olan temizleme
maddeleri kullanmayınız (örneğin benzin
gibi). Makinenin sistem parçaları hasar
görebilir ve zehirli buharlar çıkabilir. Yangın
ve patlama tehlikesi!
Kullanacağınız boya maddesi
çamaşır makinesi için uygun olmalı
ve evde kullanılacak ölçülerde
uygulanmalıdır. Boya maddesi üreticisinin
kullanım talimatına mutlaka uyunuz.
Boya çıkarma maddelerinin
bileşiminde kükürt bulunduğundan
makinede aşınmalara sebep olabilir. Bu
nedenle çamaşır makinesi içinde
kullanılamaz.
Evdeki Çocuklar
Otomatik çamaşır makinenizin
çevresindeki çocuklara çok dikkat
ediniz. Çocukların otomatik çamaşır
makinesi ile oynamasına asla izin
vermeyiniz.
Çamaşır yüksek ısıda yıkanıyorsa,
öndeki kapak camı çok ısınır.
Bunu göz önüne alarak çocukların
yıkama işlemi sırasında makinenin kapak
camını tutmalarına engel olunuz.
Aksesuar Kullanımı
Ancak Miele firması tarafından
öngörülen aksesuarlar makineye
monte edilebilir veya takılabilir.
Bunun dışında yabancı aksesuarlar
takıldığı takdirde tüketicinin garanti talebi
karşılanmaz veya ürünle ilgili sorumluluk
ortadan kalkar.
Eski Makinenin
Kaldırılmasından Önce
Fişini prizden çekiniz. Fişi ve kabloyu
kullanılmaz hale getiriniz. Böylece
makinenin yanlışlıkla kullanılmasını
önlemiş olursunuz.
8
Kumanda Paneli
Çamaşır Makinesinin Kullanımı
a Start Tuşu
Bu tuş ile yıkama programını
başlatabilirsiniz.
b İlave Fonksiyon Tuşları
İlave fonksiyonların seçiminde kullanılır.
Üstteki tuş ile Kısa, Ön Yıkama, Suda
Bekletme ilave fonksiyonlarından birini
seçebilirsiniz.
Alttaki tuş ile İlave Su fonksiyonunu
seçebilirsiniz.
Kontrol lambası yanıyorsa = seçilmiştir
Kontrol lambası yanmıyorsa =
seçilmemiştir
c Sıkma Devir Sayısı Kontrol
Lambaları
d Sıkma Tuşu
Bu tuş ile sıkma devir sayısını
değiştirebilir veya Durulama Sonu veya
Sıkmasız pozisyonlarını seçebilirsiniz.
e Program Seçme Tuşu
Ana yıkama programının ve ona ait ısı
derecesinin seçimi için kullanılır.
Program seçme düğmesi sağa veya
sola çevrilebilir.
f Akış Göstergesi
Program akış göstergesi size yıkama
programının ulaştığı program dilimini
gösterir.
g Servis-/Arıza-Kontrol Lambaları
h jk I-Açma/0-Kapama Tuşu
Bu tuş ile cihaz açılır/kapatılır veya
program durdurulur.
i Kapak Tuşu
Bu tuş ile kazan kapağı açılır.
9
İlk Kullanım
İlk kullanımdan önce makine düzgün
yerleştirilmeli ve bağlantısı doğru
yapılmalıdır. "Kurulma ve Bağlantı"
bölümünü dikkatle okuyunuz.
Güvenlik açısından makinenin ilk defa
çalıştırılmasından önce sıkma işlemi
uygulanamaz. Sıkma işleminin devreye
alınması için yıkama programı çamaşırsız
ve deterjansız olarak uygulanmalıdır.
Bu durumda deterjan ilave edilmesi çok
fazla köpük oluşmasına yol açar!
Aynı zamanda küresel ventil devreye girer.
Bu ventil deterjandan tam olarak
yararlanılmasını sağlar.
^ Musluğu açınız.
^jktuşunu içeri bastırınız.
^ Program seçme düğmesini Renkli
Çamaşır 60°C pozisyonuna çeviriniz.
^ "Sıkma" tuşuna Sıkmasız kontrol
lambası yanıncaya kadar basınız.
^
Start tuşuna basınız.
Programın sonunda çamaşır makineniz ilk
defa çalışmış olacaktır.
10
Çevreyi Koruyarak Çamaşır Yıkama
Enerji ve Su Tüketimi
Seçtiğiniz yıkama programında en
–
yüksek kazan doldurma kapasitesini
kullanınız.
Ancak o zaman çamaşır miktarına
oranla enerji ve su tüketimi en düşük
düzeyde olacaktır.
Az miktardaki çamaşırlarınız için
–
Otomatik ve Ekspres programlarını
kullanınız.
Kaynatılacak/Renkli Çamaşır
–
programında az miktarda çamaşır
yıkanacaksa miktar otomatiği su-,
zaman- ve enerji tüketimini azaltır. Bu
durumda yıkama işlemi sırasında
gösterilen program süresinde bir
düzeltme yapılır.
– Kaynatılacak/Renkli Çamaşır 95°C
programı yerine Kaynatılacak/Renkli
Çamaşır 60°C programını kullanınız.
Böylece %35 ile %45 arası bir enerji
tasarrufu sağlarsınız. Normal kirlilikteki
çamaşırlar için bu program yeterlidir.
İnatçı veya eski kirler için Suda
Bekletme ilave fonksiyonunu seçiniz.
–
Ön Yıkama ilave fonksiyonu yerine
Suda bekletme fonksiyonunu
kullanınız. Suda bekletme ve ana
yıkama programlarında aynı kazan
suyu kullanılır.
Deterjan
En fazla deterjan kutusunun üstünde
–
yazılı olan ölçü kadar deterjan
koyunuz.
Çamaşırın az olması halinde deterjan
–
miktarını da azaltınız (yarım kazan
çamaşır için yaklaşık
1
/3daha az
deterjan).
Doğru İlave Fonksiyon Seçimi (Kısa,
Suda Bekletme, Ön Yıkama)
Seçimini şöyle yapınız:
Hafif kirli çamaşırlar için
–
: eğer görülür
lekeleri yoksa Kısa ilave fonksiyonunu
seçiniz.
– Normal ile çok kirli arası çamaşırlar için:
ilave fonksiyonu olmayan bir yıkama
programı seçiniz.
– Çok kirli çamaşırlar için:
Suda
bekletme. ilave fonksiyonu olan bir
yıkama programı seçiniz.
– Çok yoğun kirleri olan çamaşırlar için:
(örneğin tozlu ve çamurlu) Ön Yıkama
ilave fonksiyonunu seçiniz.
Makinede Kurutma Yöntemi
–
Makinede yapılacak kurutma işleminde
enerji tasarrufu sağlayabilmek için
yıkama programının en yüksek sıkma
devir sayısını seçiniz.
11
Çamaşırın Doğru Yıkanması
Kısa Komutlar
(A, B, C, . . .) sayıları ile gösterilen
kumanda adımlarını kısa komutlar olarak
kullanabilirsiniz.
Hiçbir şekilde makinede kimyasal
,
(çözücü madde içeren) leke çıkarma
maddeleri kullanmayınız!
A Çamaşırın Hazırlanması
^ Önce cepleri boşaltınız.
,
Yabancı maddeler (çivi, bozuk
para, ataç gibi) çamaşırlara ve
makinenin parçalarına zarar verir.
Lekelerin Çıkarılması
^
Yeni olduğu sürece çamaşırdaki lekeleri
yıkamadan önce çıkartınız. Bir bezle
lekenin üstüne bastırınız. Ovalamayınız!
Kahve, çay ve kan gibi bazı lekeler özel
yöntemlerle çıkarılabilir. Bir leke çıkarma
kitabından bu yöntemleri öğrenebilirsiniz.
Çamaşırların Ayrılması
Çamaşırları renkleri ve bakım
^
etiketlerinde (yaka veya yan dikişlerde)
yazılı özelliklere göre ayırınız.
Koyu renk çamaşırlar ilk yıkamada
çoğunlukla "renk verirler". Diğer
çamaşırların da boyanmaması için açık ve
koyu renk çamaşırları mutlaka ayırınız.
Genel Yöntemler
– Perdelerde: Makaraları ve etekteki
kurşunları çıkartınız veya bu kısımları
bir torbaya koyup, ağzını sıkıca
bağlayınız.
– Sutyenlerde yerlerinden çıkmış
balenleri çıkartınız veya sökük yerleri
dikiniz.
– Trikolar, kotlar, pantalonlar ve örgülerde
(T-şört, süveter): Üreticilerinin
tavsiyelerine göre bunları ters yüz
edebilirsiniz.
–
Yıkamadan önce fermuarları ve
kopçaları kapatınız.
–
Nevresim ve yastık kılıflarını içlerine
küçük çamaşırların kaçmaması için
ilikleyiniz.
Makinede yıkanmaz (h sembolü)
işareti olan hiçbir tekstil ürününü
yıkamayınız.
12
Çamaşırın Doğru Yıkanması
B Çamaşır Makinesinin Açılması
C Çamaşırın Doldurulması
Kapak tuşuna basarak makinenin
^
kazan kapağını açınız.
Çamaşırları ayrı ayrı katlanmış ve
^
gevşek bir durumda kazana
yerleştiriniz. Farklı boyuttaki çamaşırlar
yıkamanın etkisini arttırır ve kazan
içinde daha iyi dağılırlar.
Çamaşır makinesinin kazanı tam kapasite
doldurulduğunda su ve enerji tüketimi bu
miktara göre en düşük düzeyde olacaktır.
Kazanın aşırı derecede doldurulması
sonucunda çamaşır iyi temizlenmez ve
kırışmalara sebep olabilir.
Kapağı kapatırken körük lastik ile
kapak arasına çamaşırın
sıkışmamasına dikkat ediniz.
D Program Seçimi
Program seçme düğmesini istediğiniz
^
programa çeviriniz.
^
Kazan kapağını hafif bir el hareketi ile
kapatınız.
13
Çamaşırın Doğru Yıkanması
E İlave Fonksiyon Seçimi
Üstteki tuş ile sırasıyla şu ilave
fonksiyonları seçebilirsiniz: Kısa veya Ön
Yıkama veya Suda Bekletme veya seçim
yapılmaz.
Alttaki tuş ile İlave Su ilave fonksiyonunu
seçebilirsiniz.
^ İstediğiniz ilave fonksiyonu seçiniz.
Her çamaşır yıkama programı için her
ilave fonksiyon seçilemez.
F Sıkma Devir Sayısının Seçimi
İstediğiniz sıkma devir sayısının kontrol
^
lambası yanıncaya kadar "Sıkma"
tuşuna basınız.
Eğer bir ilave fonksiyon seçilemiyorsa,
bunun o yıkama programı için uygun
olmadığı anlaşılmalıdır.
14
G Deterjan Konulması
Deterjan miktarının doğru belirlenmesi
çok önemlidir, çünkü . . .
. . . az deterjan şu sonuçları doğurur:
Çamaşırlar temiz yıkanmaz ve zamanla
–
grileşir ve sertleşir.
Çamaşırda lekeler görülür.
–
Rezistans üzerinde kireçlenmeler
–
meydana gelir.
. . . çok fazla deterjan ise şunlara sebep
olur:
– Çok fazla köpüklenme olduğundan
yıkama mekaniği azalır ve yetersiz bir
yıkama, durulama ve sıkma sonucu
ortaya çıkar.
– Otomatik olarak devreye giren ilave
durulama nedeniyle su tüketimi fazla
olur.
– Ekolojik yüklenme meydana gelir.
Çamaşırın Doğru Yıkanması
Deterjan çekmecesini dışarı doğru
^
çekiniz ve deterjanı haznelere koyunuz.
i
Ön Yıkama için deterjan (tavsiye edilen
toplam deterjan miktarının
j
Ana Yıkama için deterjan (Suda
Bekletme dahil)
1
/4kadarı).
§
Yumuşatıcı, Sentetik Kola veya Sıvı
Kola.
^
Deterjan çekmecesini kapatınız.
Deterjanlar ve miktarları konusunda daha
fazla bilgiyi "Deterjan" bölümünde
bulacaksınız.
15
Çamaşırın Doğru Yıkanması
H Programı Başlatma
Yanıp sönmekte olan Start tuşuna
^
basınız.
I Çamaşırların Çıkarılması
Programın bitmesi Kırışmayı Önleme/Son
kontrol lambası ile belli edilir.
Kapak tuşuna basarak kazan kapağını
^
açınız.
Çamaşırları dışarı alınız.
^
Kazanda çamaşır unutmayınız! Bir
sonraki çamaşırda bu unutulan parça
yeniden yıkanır ve diğer çamaşırları
boyayabilir.
Kapaktaki körük lastik içinde yabancı
^
bir maddenin kalmamasına dikkat
ediniz.
^jktuşuna basarak tuşu gömülü
durumdan normal pozisyona getiriniz
ve program seçme düğmesini Son
noktasına çeviriniz.
^ Kazan kapağını kapatınız. Aksi halde
kazana farkına varılmadan bazı
malzemeler konulabilir. Bunlar
çamaşırla birlikte yanlışlıkla yıkanabilir
ve çamaşırlara zarar verebilir.
16
İlave Fonksiyonlar
Yıkama programlarını ilave fonksiyonların
yardımıyla tamamlayabilirsiniz.
Kısa
Hafif kirli ve gözle görülür lekeleri
olamayan çamaşırlar için uygundur.
Ana yıkama süresi kısaltılır.
Koyu Renk Çamaşırlar ve Jeans
programlarında 3 durulama yerine 2
durulama yapılır.
Ön Yıkama
Tozlu, çamurlu gibi çok kirlenmiş
çamaşırlar için kullanılır.
Suda Bekletme
Özellikle çok kirli ve lekeli (kan, yağ,
kakao lekeleri gibi) çamaşırlar için
uygundur.
– Suda bekletme işleminin süresi 30
dakika ile 2 saat arasında 30 dakikalık
dilimlerle programlanabilir.
İlave Su
Yıkama işleminde daha fazla su gelmesini
istiyorsanız, İlave Su tuşu için dört farklı
ayar arasından birini seçebilirsiniz. Bu
ayarlar "Programlama Fonksiyonları"
bölümünde "İlave Su Sistemi" parafında
açıklanmıştır.
Makinenin fabrika çıkış ayarına göre İlave
Su tuşuna basıldığında yıkama ve
durulamada su seviyesi yükseltilir.
–
Suda bekletme süresinin fabrika çıkış
ayarı 2 saattir.
Programlama "Programlama
Fonksiyonları" bölümünde, "Suda
Bekletme" paragrafında yazıldığı gibi
yapılır.
17
Sıkma
Son Sıkma Devir Sayısı
Program U/min
Kaynatı.-/Renkli Çamaşır 1400
Bakımı Kolay Çam. 1200
Narin Çamaşır 600
Otomatik 900
Koyu Renk Çamaşır 1200
Gömlekler 600
Jeans 900
Ekspres 1400
İpekli 400
Yünlü 1200
Su Boşaltma/Sıkma 1400
Ekstra Durulama/Kolalama 1200
Son sıkma devir sayısını azaltabilirsiniz.
Yukarıda yazılı son sıkma devir sayısından
daha yüksek bir sayı seçmek mümkün
değildir.
Durulama Sıkma
Çamaşırlar ana yıkamadan sonra ve
durulama aralarında sıkılır. Son sıkma
devir sayısı azaltılırken gerekirse durulama
sıkma devir sayısı da düşürülür. Kaynatı.-/
Renkli Çamaşır programında 700 U/min
devir sayısından daha düşük bir sayı
seçildiğinde ilave bir durulama eklenir.
Sok Sıkmanın Seçilmemesi
(Durulama Sonu)
Durulama Sonu ayarını seçiniz.
^
Çamaşırlar son durulamadan sonra
suyun içinde kalırlar. Çamaşırlar
program bittikten sonra hemen
kazandan çıkarılmazsa, kırışma ihtimali
azalır.
Son Sıkmanın Başlatılması
–
:
"Sıkma" tuşunun Durulama Sonu kon
trol lambası yanar. "Sıkma" tuşu ile
istediğiniz sıkma devir sayısını seçiniz.
Otomatik çamaşır makineniz son
sıkma işlemine başlar.
– Programı Bitirme
:
Kapak tuşuna basınız. Kazandaki su
boşaltılır. Daha sonra kapağı açabilmek
için yeniden kapak tuşuna basınız.
Durulama Sıkma ve Son Sıkmanın
Seçilmemesi
^ Sıkmasız ayarını seçiniz. Son
durulamadan sonra su boşaltılır ve
kırışmayı önleme sistemi devreye
sokulur. Bu ayar seçildiğinde Kaynatı.-/
Renkli Çamaşır, Bakımı Kolay Çamaşır
ve Otomatik programlarında ilave bir
durulama uygulanır.
-
18
Programlara Bakış
Kaynatı.-/Renkli Çamaşır 95°C ile 30°C arası 9876 maksimum 6,0 kg
Çamaşır Cinsi Pamuklu, keten veya karma dokumalar.
İlave fonksiyon Kısa veya Ön Yıkama veya Suda Bekletme, İlave Su
Test enstitüsü için bilgi:
Kısa program: 3,0 kg çamaşır ve ilave fonksiyon:Kısa
Bakımı Kolay Çam. 60°C ile 30°C arası 421 maksimum 3,0 kg
Çamaşır Cinsi Sentetik dokumalar, karışık dokumalar veya bakımı kolay
pamuklular.
İlave Fonksiyon Kısa veya Ön Yıkama ve Suda Bekletme, İlave Su
Narin Çamaşır 40°C ile soğuk arası ac maksimum 2,0 kg
Çamaşır Cinsi Sentetik dokumalar, karma dokumalar, suni ipek gibi narin
çamaşırlar.
Üreticisi tarafından makinede yıkanabilirliği belirtilmiş tül perdeler
içindir.
İlave Fonksiyon Kısa veya Ön Yıkama veya Suda Bekletme
Tipp – Tül perdelerdeki tozlar için ekseriya ön yıkamalı bir program
seçmek uygun olur.
– Kırışmaya yatkın perdeler için sıkma devir sayısını azaltınız
veya sıkma işlemini yaptırmayınız.
Otomatik 40°C 72 maksimum 3,5 kg
Çamaşır Cinsi Kaynatı.-/Renkli Çamaşır ve Bakımı Kolay Çamaşır programları
için uygun olan çamaşırlar.
İlave Fonksiyon Kısa veya Ön Yıkama veya Suda Bekletme, İlave Su
Koyu Renk Çamaşırlar 40°C 7 maksimum 3,0 kg
Çamaşır Cinsi Pamuklu veya karışık dokumalı koyu renk çamaşırlar.
İlave Fonksiyon Kısa veya Ön Yıkama veya Suda Bekletme
Tipp Bu çamaşırlar ters yüz edilerek yıkanmalıdır.
19
Programlara Bakış
Gömlekler 40°C maksimum 2,0 kg
İlave Fonksiyon Ön Yıkama veya Suda Bekletme
Uyarı
Jeans 40°C maksimum 3,0 kg
İlave Fonksiyon Kısa veya Ön Yıkama veya Suda Bekletme
Uyarı
Ekspres 40°C 72 maksimum 3,0 kg
Çamaşır Cinsi Yıkanması gereken az miktardaki çamaşırlar içindir. Çamaşırın
İpekli / 30°C maksimum 1,0 kg
Çamaşır Cinsi İpekli ve içinde yün bulunmayan tüm elde yıkanacak çamaşırlar
İlave Fonksiyon İlave Su
Uyarı Külotlu nylon çorapları ve sutyenleri bir torba içinde yıkayınız.
Yünlü / 40°C ile soğuk arası maksimum 2,0 kg
Çamaşır Cinsi
Su Boşaltma/Sıkma maksimum 6,0 kg
Yaka ve kollar kirlilik durumuna göre önceden temizlenmelidir.
–
İpekli gömlek ve bluzlar için İpekli programından faydalanınız.
–
Kot kumaşları ters yüz ederek yıkayınız.
–
Kot giysiler çoğunlukla ilk yıkamada "renk verirler". Bu sebeple
–
açık renk ve koyu renk çamaşırları ayrı yıkayınız.
cinsi Kaynatı.-/Renkli Çamaşır programına uygundur.
içindir.
Yünlü ve yün karışımı dokumalar
Uyarı Sadece su boşaltma: Devir sayısını Sıkmasız pozisyona getiriniz.
Ayarlanan devir sayısna dikkat ediniz.
Ekstra Durulama/Kolalama maksimum 6,0 kg
Uyarı Kolalama için çamaşırlar yeni yıkanmış olmalı fakat son
durulamaya yumuşatıcı konulmamalıdır.
20
Program Akışı
Ana Yıkama Durulama Sıkma
Su
Seviyesi
Kaynatılacak/
d a d 2-4
Renkli Çam.
Bakımı Kolay
d a ( 2-3
Çamaşır
Narin Çamaşır e b e 3 - L
Otomatik d a ( 2-3
Koyu Renk
d a ( 3 LL
Çamaşır
Gömlekler ( a ( 2 - L
Jeans ( a ( 3 - L
Ekspres d a d 2 LL
İpekli ( d ( 2 - L
Yünlü ( c ( 2 LL
Su Boşaltma/
---- - L
Sıkma
Ekstra Durula.-/
--( 1 - L
Kolalama
Yıkama
RitmiSuSeviyesi
Durula
Sayısı
1)
2)
2)
Durulama
Sıkma
Son
Sıkma
LL
LL
LL
d = Su seviyesi daha düşük
( = Su seviyesi orta
e = Su seviyesi yüksek
a= Normal yıkama ritmi
b= Hassas yıkama
c= Yünlü
d= İpekli
Program akışı ile ilgili özellikleri bir sonraki sayfada bulabilirsiniz.
21
Program Akışı
Otomatik çamaşır yıkama makineniz tam
elektronik bir kumanda sayesinde
miktarları otomatik olarak ayarlar. Makine
gerekli su miktarını çamaşırın suyu çekme
özelliğine ve kazana doldurulan çamaşırın
miktarına göre kendi belirler. Böylece
farklı program akışları ve yıkama süreleri
ortaya çıkar.
Burada sözü edilen program akışları
kazanın tam kapasite doldurulması ve
ana programda yıkanan çamaşırlar içindir.
Seçilebilir ilave fonksiyonlar göz önüne
alınmamıştır.
Makinenizin akış göstergesi yıkama
programı içinde ulaşılan program kesitini
size her an haber verir.
Program Akışındaki Özellikler:
Kırışmayı Önleme:
Kırışmaları önlemek amacıyla makinenizin
kazanı 30 dakika daha hareket etmeye
devam eder. Kazan kapağı her an
açılabilir. İstisna
: Yünlü programında
kırışmayı önleme işlemi yoktur.
1)
95°C ile 60°C arasında bir ısı derecesi
seçildiğinde 2 defa durulama uygulanır.
60°C derecenin altında bir ısı derecesi
seçildiğinde durulama 3 kez uygulanır.
Bir 3./4. durulama şu durumlarda
yapılır:
– kazanda çok fazla köpük varsa,
– son sıkma devir sayısı 700 U/min
derecesinden daha düşük ise,
– Sıkmasız pozisyonu seçildiğinde.
2)
3. bir durulama şu durumda yapılır:
Sıkmasız pozisyonu seçildiğinde.
22
Program Akışının Değiştirilmesi
Programın Durdurulması
Program başladıktan sonra her an yıkama
programını durdurabilirsiniz.
Program seçme düğmesini Son
^
pozisyonuna çeviriniz.
Akış göstergesinde Kırışmayı Önleme/
Son kontrol lambası yandığında yıkama
programı durur.
Çamaşırları kazandan çıkarmak
istediğinizde:
Kapak tuşuna basınız.
^
Otomatik çamaşır makineniz mevcut
kazan suyunu dışarı boşaltır.
Başka bir program seçmek istediğinizde:
^ Otomatik çamaşır makinenizi jk tuşu
ile kapatınız ve tekrar açınız.
^ Yeni bir program başlatınız.
Programa Ara Verilmesi
^ Otomatik çamaşır makinenizi jk tuşu
ile kapatınız.
Programın Değiştirilmesi
Bir program başladıktan sonra programı
değiştirmek mümkün değildir. Program
seçme düğmesi başka bir programa
çevrildiğinde Kırışmayı Önleme/Son kon
trol lambası yanıp söner. Programın akışı
bundan etkilenmez.
Isı Derecesinin Değiştirilmesi
Yıkama programı başladıktan sonra ilk
6 dakika içinde ısı derecesini değiştirmek
mümkündür.
Sıkma Devir Sayısının Değiştirilmesi
Sıkma devir sayısı her zaman
değiştirilebilir.
İlave Fonksiyonların Değiştirilmesi
Yıkama programı başladıktan sonra ilk
6 dakika içinde İlave Su ilave
fonksiyonunu seçmek ve vazgeçmek
mümkündür.
Program Diliminin Atlanması
-
Devam etmek için:
^
Otomatik çamaşır makinenizi jk tuşu
ile açınız.
^
Program seçme düğmesini Son
pozisyonuna çeviriniz.
Programın devam etmesi gereken
program dilimine ait kontrol lambası akış
göstergesinde yanıp söndüğünde:
^
Program seçme düğmesini 4 saniye
içinde istediğiniz programa doğru
çeviriniz.
23
Program Akışının Değiştirilmesi
Çamaşır İlavesi / Çıkarılması
Kapak açılıncaya kadar Kapak tuşuna
^
basınız.
Şimdi çamaşırları ilave edebilir veya
^
çıkarabilirsiniz.
Kapağı kapatınız.
^
Program otomatik olarak devam
edecektir.
Şu durumlarda kapak açılmaz:
Kazan suyu ısısı 55°C'nin üzerinde ise.
–
Su seviyesi belirli bir sınırı aşmış ise.
–
– Sıkma program dilimine gelinmişse.
24
Deterjan
Doğru Deterjan
Otomatik çamaşır makineleri için uygun olan her türlü deterjanı kullanabilirsiniz.
Kullanım direktifleri ve dozaj ölçüleri deterjan ambalajının üzerinde yazılıdır.
Genel Renkli Hassas
Kaynatı.-/Renkli Çam. X X
Bakımı Kolay Çam. X X
Narin Çamaşır X
Otomatik X X
Koyu Renk Çam. X
Gömlekler X X
Jeans X
Ekspres X X
İpekli X
Yünlü Yünlü Deterjanı
Ekstra Durul./Kolalama Sıvı veya Toz Kola
1)
Sadece sıvı deterjan
1)
1)
25
Deterjan
Kullanılacak deterjan miktarı şunlara
bağlıdır:
Çamaşırın kirlilik derecesine
–
Hafif kirli
,
Leke ve kir görülmüyor. Giysilerde ten
kokusu olabilir.
Normal kirli
,
Kir ve/veya hafif lekeler görülüyor.
Çok kirli
, Kir ve/veya lekeler açıkca
görülüyor.
Suyun sertlik derecesine
–
Suyunuzun sertlik derecesini
bilmiyorsanız ilgili kuruma sorunuz.
– Çamaşırın Miktarına
Suyun Sertlik Derecesi
Sertlik
Kademesi
I Yumuşak 0 - 1,3 0 - 7
II Orta 1,3 - 2,5 7 - 14
III Sert - Çok
Suyun
Özelliği
Sert arası
Toplam
Sertlik
mmol/l
2,5 üstü 14 üstü
Almanya
Su Sertlik
Derecesi
°d
Su Sertliğini Yumuşatma
Deterjandan tasarruf etmek için II ve III.
su sertliği kademelerinde su yumuşatıcı
ilave edebilirsiniz. Doğru miktar ambalajı
üzerinde yazılıdır. Önce deterjanı, daha
sonra da su yumuşatıcıyı koyunuz.
Deterjanı I. su sertliği kademesine göre
ayarlayınız.
Komple Deterjan
Çamaşırı birkaç madde ile yıkıyorsanız
(örneğin deterjan çekmecesine hepsini bir
arada koyuyorsanız), bunları j
haznesine şu sıra ile doldurunuz:
1. Deterjan
2. Su sertliğini yumuşatıcı
3. Leke Tozu
Böylece gelen su bu maddeleri hazneden
daha kolay alabilecektir.
26
Yıkama İşlemi Sonunda
Kullanılacak Ürünler
Yumuşatıcı
çamaşırlara yumuşaklık verir ve kurutma
sırasında meydana gelen statik
yüklemeyi azaltır.
Sentetik Kola
çamaşırlara hafif bir tokluk verir.
Kola
çamaşırlara dolgunluk ve sertlik verir.
Yumuşatıcı, Sentetik Kola veya Sıvı
Kolanın Otomatik OLarak Alınması
Deterjan
Otomatik sıvı kolalama işlemini bir kaç
kez kullandıktan sonra haznesini ve
özellikle sifonunu temizleyiniz.
Yumuşatıcı, Sentetik Kola veya
Kolanın Ayrı Alınması
Ambalajında yazıldığı ölçüde ürünü
^
hazırlayınız.
Sıvı ürünü § haznesine koyunuz.
^
Toz ürünü i haznesine koyunuz.
^
Program seçme düğmesini Ekstra
^
Durulama/Kolalama pozisyonuna
çeviriniz.
^ Bir sıkma devir sayısı seçiniz.
^ Start tuşuna basınız.
Boya Çıkarma/Boyama
^ Otomatik çamaşır makinesinin içinde
boya çıkarma maddesi kullanmayınız
.
^
Kullanmak istediğiniz ürünü §
haznesine koyunuz. Maks.işaretine
dikkat ediniz.
Son durulama için gelen su ile bu ürün
hazneden alınır. Yıkama programı
sonunda § haznesinde az miktarda su
kalır.
^ Otomatik çamaşır makinesi içinde sa-
dece evde kullanılacak ölçülerde
boyama maddesi kullanılabilir. Boyama
işlemi sırasında kullanılan tuz devamlı
uygulandığında çeliği aşındırabilir. Boya
maddesi üreticisinin uyarılarına mutlaka
dikkat ediniz.
27
Temizlik ve Bakım
Temizlik ve bakımdan önce
,
makinenin fişi prizden çekilmelidir.
Çamaşır Makinesinin Temizliği
Makineyi hafif deterjanlı veya sabunlu
^
bir suyla siliniz ve arkasından yumuşak
bir bezle kurulayınız.
Kazanı uygun bir çelik temizleme
^
maddesi ile siliniz.
Deterjan Çekmecesinin Temizliği
Düzenli olarak çekmecede kalan deterjan
artıklarını temizleyiniz.
Deterjan çekmecesini sıcak su ile
^
yıkayınız.
^ Sifonu temizleyiniz.
1. Sifonu § haznesinden dışarı çıkartınız
ve akan sıcak suyun altında yıkayınız.
Sifonun takıldığı boruyu da temizleyiniz.
2. Sifonu tekrar yerine takınız.
^
Çekmeceyi, dayanma noktasına kadar
dışarı çekiniz, açma düğmesine basınız
ve çekmeceyi dışarı çıkartınız.
28
,
Çözücü madde içeren, aşındırma
özelliği olan ve her türlü temizlikte
kullanılan deterjanları asla makinenizin
temizliği için kullanmayınız!
Bu maddeler plastik yüzeylere ve
makinenin diğer kısımlarına zarar
verebilir.
Çamaşır makinesini hiçbir zaman
hortumla yıkamayınız.
Temizlik ve Bakım
Su Giriş Süzgecinin
Temizlenmesi
Su giriş vanasını korumak açısından
makinede 2 süzgeç bulunmaktadır. Bu
süzgeçler yaklaşık altı ayda bir kontrol
edilmelidir. Evinizde çok sık su kesiliyorsa,
bu kontrolleri daha kısa sürelerde yapınız.
Su Giriş Hortumundaki Süzgecin
Temizlenmesi
Su musluğunu kapatınız ve su giriş
^
hortumunun bağlantı vidasını sökünüz.
Su Giriş Vanasındaki Süzgecin
Temizlenmesi
Plastik somunu dikkatle çevirerek
^
yerinden sökünüz.
^ Süzgeci bir pense yardımıyla
yuvasından çıkartınız ve temizleyiniz.
Tekrar yerine takmak için aynı işlemi
tersten uygulayınız.
Her iki süzgeç de temizlendikten
sonra mutlaka tekrar yerlerine
takılmalıdır.
^
Lastik contayı 1 yuvasından çıkartınız.
^
Süzgecin tırnağını 2 bir pense ile
tutunuz ve süzgeci çekip çıkartınız.
^
Süzgeci temizleyiniz. Süzgeci tekrar
yuvasına takmak için yukarıdaki işlemi
sırasıyla tersten uygulayınız.
29
Arızalarda Yardım
Ne Yapmalı, eğer . . .
Günlük kullanımda ortaya çıkabilecek çoğu arıza ve hataları kendiniz giderebilirsiniz.
Bu durumda servis çağırmadığınız için zaman ve paradan tasarruf etmiş olursunuz.
Aşağıdaki tablolar arıza ve hataların bulunması ve giderilmesinde size yardımcı
olacaktır. Fakat şu noktayı mutlaka dikkate alınız:
Elektrikli cihazların tamirleri sadece uzman ve yetkili personel tarafından
,
yapılmalıdır. Kurallara aykırı yapılan tamirler cihazı kullanan kişi için ciddi tehlikeler
yaratabilir.
Program başlamamaktadır.
Problem Sebep Çözüm
Kırışmayı Önleme/Son
kontrol lambası
yanmıyor veya Start
tuşu yanıp sönmüyorsa?
Makineye cereyan
gelmemektedir.
Şunları kontrol ediniz:
– Fiş prize takılı mıdır?
– Sigorta devrede midir?
– Çamaşır doldurma kapağı
düzgün kapatılmış mıdır?
30
Arızalarda Yardım
Yıkama programı durmuştur ve arıza raporu verilmektedir.
Arıza Sebep Çözüm A
Akış kontrol arıza kon
trol lambası yanıp
sönüyorsa?
Su Giriş Kontrol arıza
kontrol lambası yanıp
sönüyorsa?
Su Girişi Kontrol ve Su
Çıkışı Kontrol arıza
kontrol lambaları
yanıp sönüyorsa?
Suda Bekl./Ön Yıkama
veya Durulama kontrol
lambası yanıp
sönüyorsa?
Su çıkışı
-
engellenmektedir.
Su boşaltma hortumu
çok yükseğe asılmıştır.
Su girişi
engellenmektedir.
Su giriş hortumundaki
süzgeç tıkalıdır.
Su giriş çıkışını koruyan
sistem devreye girmiştir.
Bir arıza vardır. Programı tekrar başlatınız. Arıza
"Arızalarda Yardım" bölümünde
"Yıkama işlemindeki
tıkanmalarda ve/veya elektrik
kesintilerinde makine kapağının
açılması" paragrafında yazıldığı
gibi kirli su filtresi ve pompasını
temizleyiniz.
Su boşaltma yüksekliği en fazla
1 metre olmalıdır.
Musluğu açınız.
Süzgeci temizleyiniz.
Yetkili servisi çağırınız.
raporu yeniden veriliyorsa,
yetkili servise haber veriniz.
A Arıza raporunun kapatılması: Cihazı jk tuşu ile kapatınız ve program seçme
düğmesini Son pozisyonuna çeviriniz.
31
Arızalarda Yardım
Yıkama programı normal devam etmektedir fakat arıza raporu
verilmektedir.
Problem Sebep Çözüm A
Su Boşaltma arıza kontrol
lambası yanıp sönüyorsa?
Su Giriş arıza kontrol
lambası yanıp sönüyorsa?
Dozaj Kontrol servis kontrol
lambası yanıyorsa?
Program akış göstergesinde
Yıkama kontrol lambası
yanıp sönüyorsa?
Program akış göstergesinde
Son Sıkma kontrol lambası
yanıp sönüyosa?
Program akış göstergesinde
Kırışmayı Önleme/Son kon
trol lambası yanıp
sönüyorsa?
Su boşaltma
engellenmektedir.
Su girişi
engellenmektedir.
Su giriş
hortumundaki
süzgeç kirlenmiştir.
Yıkama sırasında
çok fazla köpük
oluşmuştur.
Bir arıza vardır. Programı yeniden başlatınız.
Son sıkma yapılmamıştır. Kazan içinde çamaşır çok
sıkışmıştır.
Program başladıktan sonra program seçme
-
düğmesinin pozisyonu değiştirilmiştir. Program
seçme düğmesini tekrar ilk pozisyonuna çeviriniz.
"Arızalarda Yardım"
bölümünde "Yıkama
işlemindeki tıkanmalarda ve/
veya elektrik kesintilerinde
makine kapağının açılması"
paragrafında yazıldığı üzere
kirli su filtresi ve pompasını
temizleyiniz.
Şunları kontrol ediniz:
– Musluk sonuna kadar açık
mıdır?
– Su giriş hortumu bükülmüş
müdür?
Süzgeci temizleyiniz.
Bir sonraki yıkamada daha az
deterjan koyunuz ve deterjan
ambalajındaki miktar
talimatlarını dikkate alınız.
Arıza raporu tekrarlanırsa,
yetkili servisi çağırınız.
A Arıza raporunun kapatılması: Cihazı jk tuşu ile kapatınız ve program seçme
düğmesini Son pozisyonuna getiriniz.
32
Çamaşır makinesinin genel problemleri
Problem Sebep Çözüm
Makine sıkma işlemi
sırasında düzgün
durmuyorsa?
Su boşaltmada
alışılmadık sesler
duyuluyorsa?
Deterjan çekmecesinde
çok miktarda deterjan
artığı kalıyorsa?
Yumuşatıcı hazneden
tam olarak alınamıyor ve
§ haznesinde çok fazla
su kalıyorsa?
Makinenin ayakları eşit
ayarlanmamıştır ve
somunları sıkılmamıştır.
Arıza değildir! Su boşaltmanın başındaki ve sonundaki
bu sesler normaldir.
Su akış basıncı yeterli
değildir.
Toz deterjan
yumuşatma maddeleri
ile karışırsa, yapışkan
bir duruma gelebilir.
Sifon yerine tam
oturmamıştır veya
tıkalıdır.
Arızalarda Yardım
Makineyi sağlam duracak
şekilde yerleştiriniz ve vidalı
ayakların somunlarını
sıkıştırınız.
Su girişindeki süzgeci
–
temizleyiniz.
İlerde çekmeceye önce
deterjanı ve daha sonra
yumuşatıcıyı koyunuz.
Sifonu temizleyiniz, "Temizlik
ve Bakım" bölümü, "Deterjan
Çekmecesinin Temizliği"
başlığını okuyunuz.
33
Arızalarda Yardım
Çamaşırlar temiz yıkanmamaktadır
Problem Sebep Çözüm
Çamaşırlar sıvı
deterjanla iyi
temizlenemiyorsa?
Yıkanmış
çamaşırların
üzerinde gri artıklar
görülüyorsa?
Yıkanmış koyu renk
çamaşırların
üzerinde beyaz
renkte deterjan
görünümünde
artıklar kalıyorsa?
Sıvı deterjanların ağartıcı
özelliği yoktur. Meyve, çay
veya kahve gibi lekeler
çıkarılamaz.
Konulan deterjan miktarı
azdır. Çamaşırlar çok
kirlidir (yağ ve krem gibi).
Deterjanın içeriğinde suyu
yumuşatması için suda
çözülmeyen bazı
maddeler (zeolit)
bulunmaktadır. Bunlar
çamaşırlara yapışabilir.
Ağartıcı niteliği olan toz
–
deterjan kullanınız.
j haznesine leke çıkarma
–
tozunu ve kendi ölçeği ile sıvı
deterjanı koyunuz.
Sıvı deterjanı ve leke çıkarma
–
tozunu çekmeceye asla bir
arada koymayınız.
Böylesine kirlenmiş
–
çamaşırlara ya daha fazla
deterjan ya da sıvı deterjan
kullanınız.
– Bir sonraki çamaşır yıkama
işleminden önce makineyi
60°C yıkama programında sıvı
deterjanla çamaşırsız olarak
çalıştırınız.
– Kuruduktan sonra bunları bir
fırça ile temizleyiniz.
–
Koyu renk çamaşırları ilerde
içinde zeolit maddesi
bulunmayan deterjanlarla
yıkayınız. Sıvı deterjanlarda
çoğu zaman zeolit maddesi
bulunmaz.
–
Çamaşırları Koyu Renkli
Çamaşırlar programında
yıkayınız.
34
Arızalarda Yardım
Kapak tuşu ile kapak açılmamaktadır.
Sebep Çözüm
Otomatik çamaşır
makinesinin elektrik
bağlantısı yapılmamış ve/
veya açılmamış olabilir.
Çocuk güvenlik sistemi
devrede olabilir.
Kapak yerine tam
oturmamıştır.
Kazanda hala su vardır ve
makine suyu
boşaltamamıştır.
Kazandaki su sıcaklığı 55°C'nin üzerinde ise haşlanma tehlikesine karşı kapak
açılmamaktadır.
Topraklı fişi prize takınız ve/veya çamaşır makinesini
jk tuşu ile açınız.
Çocuk güvenlik sistemini "Program Akışının
Değiştirilmesi" bölümünün "Çocuk Güvenliği"
paragrafında yazıldığı gibi kapatınız.
Kapağı kilit tarafından sıkıca bastırınız ve daha sonra
Kapak tuşuna basınız.
Kirli su filtresini ve pompasını temizleyiniz.
35
Arızalarda Yardım
Tıkanma ve/veya Elektrik
Kesintisinde Kapağın Açılması
Cihazı kapatınız.
^
Deterjan çekmecesi panelinin iç tarafında
kazan suyu filtre kapağını açmak için bir
çubuk bulunmaktadır.
^ Bu çubuğu yerinden çıkartınız.
Su Çıkışının Tıkanması
Su boşaltma kanalının tıkalı olması
durumunda çamaşır makinesinin içinde
oldukça çok miktarda su (en fazla 25 lt.)
bulunabilir.
Dikkat: Kısa süre önce yüksek
,
ısıda çamaşır yıkanmışsa, haşlanma
tehlikesi vardır!
Boşaltma İşlemi
Kapağın altına bir tas koyunuz.
^
Kazan suyu filtresini tamamen dışarı
çıkartmayınız.
^
Kazan suyu filtresinin kapağını açınız.
36
^
Kazan suyu filtresini su dışarı akacak
kadar gevşetiniz.
Su Akışının Durdurulması:
^
Kazan suyu filtresini çevirerek tekrar
kapatınız.
Suyun akması durduğunda:
^ Kazan suyu filtresini tamamen dışarı
çıkartınız.
^ Kazan suyu filtresini iyice temizleyiniz.
Arızalarda Yardım
Kazan suyu filtresi yuvasına tam
,
oturtulamaz ve sıkıştırılamazsa,
çamaşır makinesinden dışarı sular
akar.
Kazan Kapağının Açılması
Yıkanmış olan çamaşırları dışarı
,
almadan önce kazanın durduğundan
emin olmalısınız. Dönmekte olan bir
kazanın içine elinizi sokarsanız
yaralanabilirsiniz.
^
Kazan suyu pompasının kanatlarının
kolayca dönüp dönmediğini kontrol
ediniz, şayet varsa düğme, bozuk para
gibi yabancı maddeleri çıkartınız ve filtre
yuvasını temizleyiniz.
^
Kazan suyu filtresini tekrar yuvasına
yerleştiriniz ve çevirerek sıkıştırınız.
^
Acil kapak açma halkasını çekiniz.
Kazan kapağı açılacaktır.
37
Müşteri Hizmetleri
Tamirler
Kendinizin gideremediği arızalar için yetkili
servisi çağırınız.
Miele Müşteri Hizmetleri telefon
–
numarası:
T - 0 800 211 70 76
Yetkili servis sizden makinenin model ve
seri numarasını isteyecektir. Bu bilgileri
cam kapağın iç tarafına yapıştırılmış tip
etiketinde bulabilirsiniz.
Programı Güncelleştirme (Update)
Kumanda paneli üzerinde bulunan PC
işaretli arıza kontrol lambası yetkili servis
tarafından programları güncelleştirmek
için kullanılır (PC = Programme
Correction = Program Düzeltme).
İlerde deterjan, tekstil ve yıkama işlemleri
ile ilgili gelişmeler makinenizin kumanda
paneline uygulanabilecektir.
Miele firması programı güncelleştirme
olanaklarını zamanında haber verecektir.
Garanti Şartları
Bu konuda hakkında daha kapsamlı
bilgiyi garanti kitapçığında bulabilirsiniz.
Sonradan Alınabilen Aksesuar
Bu otomatik çamaşır makinesine ait
aksesuarları Miele satıcılarından veya
Miele yetkili servislerinden satın
alabilirsiniz.
38
Ön Görünüm
Kurulma ve Bağlantı
a Su Giriş Hortumu (7.000 kPa basınca
kadar dayanıklı)
b Elektrik Bağlantısı
c - f Su Boşaltma Hortumu
(çıkarılabilen döner dirsek) ve Su
Boşaltma Yolları
g Kumanda Paneli
h Deterjan Çekmecesi
i Kapak
j Kirli Su Filtre Kapağı, Pompa ve Acil
Kilit Açma
k Nakliye İçin Tutacak Yerleri
l Yüksekliği Ayarlanabilen 4 Adet Vidalı
Ayak
39
Kurulma ve Bağlantı
Arka Görünüm
a Nakliye için Tutacak Yerleri
b Elektrik Bağlantısı
c Su Giriş Hortumu (7.000 kPa basınca
kadar dayanıklı)
d Su Boşaltma Hortumu
40
e Nakliye Çubuklarının Yuvaları
f Su Giriş ve Su Çıkış Hortumları İçin
Askı
g Çıkarılan Nakliye Çubukları İçin Askı
Kurulma ve Bağlantı
Yerleştirme Yeri
Makine için en uygun yerleştirme yeri
beton bir zemindir. Bu zemin üzerinde
tahta veya diğer yumuşak zeminlere
oranla sıkma işlemi sırasında daha az
sarsıntı olur.
Şunlara dikkat ediniz:
Çamaşır makinesini dikey ve sağlam
^
duracak şekilde yerleştiriniz
Makineyi yumuşak bir zemin üzerine
^
oturtmayınız, aksi halde sıkma işlemi
sırasında titreme yapar.
Tahta bir zemine kurulacaksa:
^ Makineyi sağlam bir tahta kalasın
üzerine (en az 59x52x3 cm) oturtunuz.
Bu kalas tahta zemine vidalanmalıdır.
Makineyi mümkün olduğunca köşeye
yerleştiriniz. Köşelerde zemin daha
sağlamdır.
,
Binanın yapımında mevcut olan bir
setin üzerine (beton set veya tuğla ile
örülmüş set) konacak olan makine
mutlaka desteklerle sağlama
alınmalıdır (Miele servisinden alınabilir).
Aksi halde sıkma işlemi sırasında
makine setten düşebilir.
Makinenin Kurulması
Makineyi ambalaj tahtasından çıkardıktan
sonra kurulacağı yere taşırken öndeki
tutma yerlerinden ve kapağın arkasından
tutunuz.
Şunlara dikkat ediniz:
Makineyi kaldırmak için çamaşırların
^
doldurulduğu öndeki kapağı
kullanmayınız.
Cihazın ayakları ve kurulacağı yer
,
kuru olmalıdır. Aksi halde sıkma
işleminde makine kayabilir.
Nakliye Çubuklarının
Çıkarılması
^
Soldaki ve sağdaki emniyet vidalarını
çıkartınız.
1. Çubukları bir tornavida yardımıyla
olduğu yerde çeviriniz.
2. Ve çubukları çıkartınız.
41
Kurulma ve Bağlantı
Soldaki nakliye çubuğunu anahtarla
^
90° döndürünüz ve
^
çubuğu çıkartınız.
Sağdaki nakliye çubuğunu 90°
^
döndürünüz ve
^
çubuğu çıkartınız.
42
Delikleri kendi tıpaları ile kapatınız.
^
Kurulma ve Bağlantı
Makine nakliye çubukları olmadan
,
taşınmamalıdır.
Bu çubukları saklayınız. Yeni bir
taşınmada bu çubuklar tekrar yerlerine
takılmalıdır.
Nakliye Çubuklarının Takılması
Nakliye çubuklarını takarken yukarıdaki
işlemi tersten uygulayınız.
^
Nakliye çubuklarını makinenin arkasına
takınız. b Çubukların a askılara
takılmasına dikkat ediniz.
43
Kurulma ve Bağlantı
Yerleştirme
Çamaşır makinesinin kusursuz
çalışabilmesi için dik ve dört ayağı
üzerinde eşit seviyede durması şarttır.
2 Somunları cihazla birlikte verilen
^
anahtarla saat yönünde gevşetiniz. 2
Somunu 1 ayakla birlikte dışarı
döndürünüz.
Kurallara aykırı bir yerleştirme enerji ve su
tüketimini arttırır ve makine gezinebilir.
Ayakların Dışarı Çevrilmesi ve
Sıkıştırılması
Makinenin dengesinin sağlanması dört
ayağı sayesinde olur. Taşınma sırasında
bu ayaklar zedelenmemesi için makinenin
içine doğru döndürülür.
^ Makinenin düzgün durup durmadığını
bir su terazisi ile kontrol ediniz.
^ 1 Ayağı bir pense ile sıkıca tutunuz. 2
Somunu anahtarla sıkıca çeviriniz.
,
Her dört somun da iyice
sıkıştırılmalıdır. Bu arada ayakların
hepsinin dışarı döndürüldüğünden
emin olunuz. Aksi halde makine
gezinebilir.
44
Kurulma ve Bağlantı
Tezgah Altına Montaj
Tezgah altı* ve ara parçaların* montajı
mutlaka yetkili servisler tarafından
yapılmalıdır.
Tezgah altına yapılan montajda bir saç
–
plaka* gereklidir. Bu saç plaka* cihazın
kapağı yerine geçecektir. Elektrikle ilgili
güvenliğin sağlanabilmesi için saç
plaka mutlaka monte edilmelidir.
900/910 mm yüksekliğindeki mutfak
–
tezgahında ölçüleri dengelemek için bir
ayar çerçevesi* kullanmak gerekir.
– Su girişi ve çıkışı ve elektrik bağlantısı
cihazın yakınında ve ulaşılması kolay
bir yerde olmalıdır.
Tezgah altı için gerekli parçalar verilirken
bir montaj talimatı da teslim edilmektedir.
Yıkama-Kurutma-Sütunu
Otomatik çamaşır yıkama makinesi bir
Miele kurutma makinesi ile birlikte üstüste
konularak bir sütun yapılabilir. Bunun için
bir ara çıta* (WTV) gereklidir.
* İşareti ile belirtilen parçalar Miele yetkili
servislerinden alınabilir.
Lütfen şunlara dikkat ediniz:
a Duvara olan emniyet mesafesi:
en az 2 cm
b Yükseklik:
Tezgahlı ara çıta: yaklaşık 169 cm
Tezgahsız ara çıta: yaklaşık 170 cm
Kapağın Tekrar Takılması
Çamaşır yıkama makinesi ile kurutma
makinesini bir sütun yapabilmek veya
tezgah altına montaj edebilmek için
kapağı çıkartmış iseniz, bunu yerine
takarken kapağın arkadaki askılara tam
olarak oturmasını sağlayınız. Ancak bu
şekilde makine bir yerden bir yere
güvenle taşınabilir.
45
Kurulma ve Bağlantı
Miele Su Koruma Sistemi
Su Taşmasını Önleme
–
Miele su koruma sistemi sayesinde
çamaşır yıkama makinesinden sızan
suların yol açabileceği zararları önlemek
amacıyla çok kapsamlı bir koruma
sağlanmıştır.
Koruma sistemi üç ana parçadan
oluşmaktadır:
1) Su giriş hortumu
2) Elektronik beyin ve sac gövde
3) Su boşaltma hortumu
1) Su Giriş Hortumu
– Hortumun Yıpranmalara Karşı
Korunması
Su giriş hortumu 7.000 kPa üzerinde
bir basınca kadar dayanıklıdır.
2) Elektronik ve Gövde
– Taban Sacı
Yıkama kurutma makinesinden sızan
sular makinenin taban sacında toplanır.
Bir şamandıra şalteri su giriş vanasını
kapatır. Suyun girişi bu şekilde
önlenmiş olur; kazanda bulunan su ise
dışarı pompalanır.
Bununla yıkama kurutma makinesine
kontrolsüz bir şekilde akan sudan
kaynaklanabilecek taşmalar
önlenecektir. Su belirli bir seviyeye
geldiğinde, kazan pompası çalışacak
ve su kontrollü olarak dışarı
pompalanacaktır.
3) Su Boşaltma Hortumu
Su boşaltma hortumu bir havalandırma
sistemi ile koruma altına alınmıştır.
Böylece yıkama kurutma makinesinin
boş yere hava çekmesi önlenmiştir.
46
Su Girişi
Çamaşır yıkama makinesi geçerli DINnormlarına uygun olarak üretildiği için
suyun geri tepmesini önleyecek lastik
flanş takılmadan da su tesisatına
bağlanabilir.
Kurulma ve Bağlantı
Her iki filtre de - biri su giriş
hortumunun serbest ucunda, diğeri su
giriş vanasının giriş borusunda - su
giriş vanasının korunması açısından
yerlerinden çıkarılmamalıdır.
Suyun akış basıncı en az 100 kPa olmalı
ve 10 bar yüksek basıncı aşmamalıdır.
Eğer yüksek basınç 1.000 kPa
ölçüsünden fazla ise, o zaman tesisata
basınç düşürücü bir vana takılmalıdır.
Sonuçta
gerekmektedir. Bu musluğun olmadığı bir
durumda çamaşır yıkama makinesi ancak
yetkili bir tesisatçı tarafından su borusuna
doğrudan bağlanabilir.
,
altındadır. Bu nedenle musluğu
yavaşça açarak bağlantısının su
sızdırıp sızdırmadığını kontrol ediniz.
Gerekirse contayı ve bağlantıyı tekrar
gözden geçiriniz.
Çamaşır yıkama makinesi sıcak su
bağlantısı için uygun değildir.
Bakım
Yenilenmesi gereken hortum ancak
7.000 kPa basınca dayanıklı orijinal Miele
hortumu ile değiştirilebilir.
3
/4" rekorlu bir musluk
Bağlantı yeri her zaman basınç
Aksesuar - Hortum Uzatması
Aksesuar olarak 2,5 metre veya 4 metre
hortumları Miele yetkili servislerinden satın
alabilirsiniz.
47
Kurulma ve Bağlantı
Su Boşaltma
Kazandaki kirli su pompa sayesinde
1 metre yükseğe kadar pompalanabilir.
Su boşaltma sırasında hortum bükülmüş
olmamalıdır. Hortumun ucundaki dirsek
çevrilebilir olup, aynı zamanda çekip
çıkarılabilir.
Su Boşaltma Olanakları:
1. Hortumun bir lavaboya veya küvete
asılması:
Şunlara dikkat ediniz:
Hortumun kaymaması için önlem alınız!
–
Eğer su lavaboya boşaltılacaksa,
–
suyun buradan hızla akıp gitmesi
gerekir. Aksi halde yerlere su taşabilir
ve makine bu suyu geri emer.
2. Lastik manşonlu plastik bir gider
borusuna bağlanması (Sifon mutlaka
gerekli değildir).
3. Plastik nipelle bir lavaboya bağlanması.
4. Yerdeki su giderine verilmesi.
Gerekirse hortum 5 metreye kadar
uzatılabilir. Aksesuarlar Miele yetkili
servislerinden alınabilir.
Su 1 metreden daha yüksek bir yere
boşaltılacaksa (en fazla 1,8 metre olabilir)
Miele yetkili servislerinden ikinci bir
pompa satın alınabilir.
48
Elektrik Bağlantısı
Otomatik çamaşır yıkama makinesi
~230 V 50 Hz alternatif akıma
bağlanacak şekilde alternatif akım
kablosu ve topraklı fiş ile donatılmıştır.
Bağlantı sadece normlara uygun bir
elektrik tesisatına yapılabilir.
Çamaşır makinesi asla bir uzatma
kablosuna veya çoklu prize
bağlanmamalıdır. Aşırı ısınma nedeniyle
yangın çıkabilir.
Gerekli güvenliğin sağlanması için
çamaşır makinesinin girişine 30 mA'lık
sigortalı F1-Koruma şalteri takılması
tavsiye edilir.
Elektrik değerleri ve sigorta ile ilgili bilgiyi
tip etiketinde bulacaksınız. Bu bilgileri
evinizin elektrik şebekesinin verileri ile
karşılaştırınız.
Kurulma ve Bağlantı
49
Tüketim Verileri
Çamaşır
Miktarı
Kaynatılacak/
Renkli Çamaşır
Bakımı Kolay
Çamaşır
Narin Çamaşır 30°C 2,0 kg 0,35 69 43 dak. 59 dak.
Otomatik 40°C 3,5 kg 0,35 - 0,50 40 - 55 58 dak. 1 sa. 13 dak.
Koyu Renk Çamaşır 40°C 3,0 kg 0,60 60 1 sa. 03 dak. 1 sa. 13 dak.
Gömlekler 40°C 2,0 kg 0,50 45 - 56 dak.
Jeans 40°C 3,0 kg 0,50 52 53 dak. 1 sa. 00 dak.
Ekspres 40°C 3,0 kg 0,30 34 - 33 dak.
İpekli / 30°C 1,0 kg 0,25 39 - 36 dak.
Yünlü / 30°C 2,0 kg 0,23 39 - 40 dak.
1)
EN 60456 sayılı Avrupa normuna uygun test programı
2)
Test enstitüsü için kısa program; ilave fonksiyon olarak Kısa seçilmelidir.
95°C 6,0 kg 1,99 49 2 sa. 09 dak.
1)
60°C
60°C 3,0 kg 0,75 39 59 dak.
40°C
40°C
40°C
6,0 kg 1,02 49 1 sa. 49 dak.
1)
6,0 kg 0,65 55 1 sa. 55 dak.
2)
3,0 kg 0,40 39 59 dak.
1)
3,0 kg 0,50 55 1 sa. 02 dak. 1 sa. 19 dak.
Enerji Su Süre
kWh lt. kısa normal
Tüketim Verileri
Bu tablodaki tüketim verileri suyun basıncı, sertlik derecesi, giriş ısısı, oda sıcaklığı,
çamaşırın cinsi, miktarı, elektrik kesintileri ve seçilen ilave fonksiyonlara göre
sapmalar gösterebilir.
50
Teknik Bilgiler
Yükseklik 85,0 cm
Genişlik 59,5 cm
Derinlik 58,0 cm
Kapı açıkken derinlik 97,5 cm
Ağırlık 93 kg
Azami Zemin Yükleme 1600 Newton (yakl. 160 kg)
Kapasite 6 kg Kuru Çamaşır
Bağlantı Akımı Tip etiketine bakınız.
Bağlantı Değeri Tip etiketine bakınız.
Sigorta Tip etiketine bakınız.
Tüketim Verileri Tüketim Verileri bölümüne bakınız.
En az su akış basıncı 100 kPa (1 bar)
En fazla su akış basıncı 1.000 kPa (10 bar)
Su Giriş hortum uzunluğu 1,60 m
Su Çıkış hortum uzunluğu 1,50 m
Bağlantı Kablosu uzunluğu 1,60 m
Azami su pompalama yüksekliği 1,00 m
Azami su pompalama uzunluğu 5,00 m
Verilen Test işaretleri Değişken frekanslara karşı korumalı
51
Standart Değerlerin Değiştirilmesi
İçin Programlama Fonksiyonları
Gerektiğinde programlama fonksiyonları ile otomatik çamaşır makinenizi kendi
kişisel ihtiyaçlarınıza uyumlu hale getirebilirsiniz.
Program Fonksiyonları
İlave Su Sistemi
İlave su sistemi sayesinde İlave Su ilave
fonksiyonunu ayarlayabilirsiniz.
Dört ayar seçeneği mevcuttur:
1. Ayar:
Durulamada daha fazla su
2. Ayar:
Yıkamada ve durulamada daha fazla su
(fabrika çıkış ayarı)
3. Ayar:
Kaynatılacak-/Renkli Çamaşır ve Bakımı
Kolay Çamaşır programlarında ilave bir
durulama.
4. Ayar:
Yıkama ve durulamada ve Kaynatılacak-/
Renkli Çamaşır ve Bakımı Kolay Çamaşır
programlarında ilave bir durulama.
Programlama ve Hafızaya alma A ile
G arasındaki işlemlerde yapılır:
Programlama fonksiyonları Start tuşu ve
program seçme düğmesi ile çalıştırılır.
Start tuşu ve program seçme düğmesinin
burada kumanda panelinde görülmeyen
ikinci bir işlevi daha vardır.
Kurallar:
B jk tuşu ile çamaşır makinesini açınız.
C Start tuşunun kontrol lambası
yanıncaya kadar bekleyiniz . . .
D . . . Ve daha sonra Start tuşunu
bırakınız.
E Program seçme düğmesini
Kaynatılacak-/Renkli Çamaşır 60°C
pozisyonuna çeviriniz:
2. Ayar fabrika çıkışında belirlendiği için
Suda Bekletme/Ön Yıkama kontrol
lambası iki saniye sonra 2 x kısa kısa
yanıp söner.
F Her Start tuşuna basıldığında başka bir
ayar seçilir.
Suda Bekletme/Ön Yıkama kontrol
lambası ile ayarlar şöyle belirlenir:
– 1x yanıp sönerse = 1. Ayar
– 2x yanıp sönerse = 2. Ayar
– 3x yanıp sönerse = 3. Ayar
– 4x yanıp sönerse = 4. Ayar
G jk tuşu ile çamaşır makinesini
kapatınız.
İlave Su tuşuna şimdi seçilmiş olan ayar
kaydedilmiştir. Başka bir ayar
programlanıncaya kadar bu ayar hafızada
kalır.
–
Cihaz kapalı olmalıdır.
–
Çamaşır makinesinin kazan kapağı
kapağı olmalıdır.
–
Program seçme düğmesi Son
pozisyonunda durmalıdır.
A Start tuşuna basınız ve B ile C
işlemleri arası tuşu basılı tutunuz.
53
Program Fonksiyonları
Hassas Yıkama
Hassas yıkama hafif kirli çamaşırlar için
düşünülmüştür. Kazan hareketleri
azaltılır.
Hassas yıkama Kaynatılacak-/Renkli
Çamaşır, Ekspres, ve Otomatik
programlarda kullanılır.
Hassas yıkama programlandığında, bu
programların her yıkama işleminde
hassas yıkama ritmi uygulanır.
Hassas yıkama işlemi cihaz fabrikadan
çıkarken kapalıdır.
Programlama ve hafızaya alma A ile
G işlemi arasında yapılır:
Programlama fonksiyonları Start tuşu ve
program seçme düğmesi ile çalıştırılır.
Start tuşu ve program seçme düğmesi
burada kumanda panelinde
gösterilmeyen ikinci bir işlevi yürütürler.
Kurallar:
–
Cihaz kapalı olmalıdır.
–
Çamaşır makinesinin kapağı kapalı
olmalıdır.
–
Program seçme düğmesi Son
pozisyonunda durmalıdır.
A Start tuşuna basınız ve bu tuşu B ile
C işlemleri arası basılı tutunuz.
B Çamaşır makinesini jk tuşu ile
açınız.
C Start tuşunun kontrol lambası
yanıncaya kadar bekleyiniz . . .
D . . . Ve daha sonra basılı tuttuğunuz
Start tuşunu bırakınız.
E Program seçme düğmesini
Kaynatılacak-/Renkli Çamaşır 40°C
pozisyonuna çeviriniz:
Suda Bekletme/Ön Yıkama kontrol
lambası yanar:
yanıp sönmüyorsa = Hassas Yıkama
kapalıdır.
yanıp sönüyorsa = Hassas Yıkama
açıktır.
F Start tuşuna basarak Hassas Yıkamayı
açınız ve tekrar kapatınız.
G jk tuşu ile çamaşır makinesini
kapatınız.
Program fonksiyonunun seçilmiş olan
ayarı şimdi hafızaya alınmıştır ve bu ayar
değiştirilinceye kadar orada muhafaza
edilir.
54
Program Fonksiyonları
Kaynatılacak-/Renkli
Çamaşırda Kazan Suyunun
Soğutulması
Ana yıkamanın sonunda kazan suyunu
soğutmak için ilave su alınır.
Isı derecesi olarak 95°C seçildiğinde
kazan suyu soğutulur.
Kazan suyunu soğutma işlemi şu
nedenlerle yapılır:
Lavabo veya banyo giderine asılan su
–
boşaltma hortumunun yerinden
oynaması halinde çok sıcak olan suyun
haşlanmaya sebep olmaması için.
– Binadaki su giderleri DIN 1986
normlarına uygun değilse.
Kaynatılacak-/Renkli Çamaşır programı
için kullanılan kazan suyu soğutma
sistemi makinenin fabrika çıkışında
kapalıdır.
Programlama ve Hafızaya Alma A ile
G işlemleri arasında yapılır:
Programlama fonksiyonları Start tuşu ve
program seçme düğmesi ile çalıştırılır.
Start tuşu ve program seçme düğmesi
burada kumanda panelinde
gösterilmeyen ikinci bir fonksiyonu yerine
getirmektedir.
A Start tuşuna basınız ve tuşu B ile C
işlemleri arasında basılı tutunuz.
B jk tuşu ile çamaşır makinesini açınız.
C Start tuşunun kontrol lambası
yanıncaya kadar bekleyiniz . . .
D . . . Ve daha sonra Start tuşunu
bırakınız.
E Program seçme düğmesini
Kaynatılacak-/Renkli Çamaşır 30°C
pozisyonuna çeviriniz:
Suda Bekletme/Ön Yıkama kontrol
lambası:
yanıp sönmüyorsa = kazan suyunu
soğutma sistemi
kapalıdır.
yanıp sönüyorsa = kazan suyunu
soğutma sistemi
açıktır.
F Start tuşuna basarak kazan suyunu
soğutma sistemini açınız veya
kapatınız.
G jk tuşu ile çamaşır makinesini
kapatınız.
Programlama fonksiyonu için seçtiğiniz
ayarlar şimdi hafızaya alınmıştır ve
değiştirilinceye kadar öyle kalacaktır.
Kurallar:
–
Cihaz kapalı olmalıdır.
–
Makinenin kazan kapağı kapalı
olmalıdır.
–
Program seçme düğmesi Son
pozisyonunda durmalıdır.
55
Program Fonksiyonları
Hafıza (Memory)-Fonksiyonu
Bir programa ilave fonksiyon seçilecek
ve/veya sıkma devir sayısı
değiştirilecekse çamaşır makineniz
bunu program başlarken hafızaya
kaydeder.
Ana yıkama programı yeniden
seçildiğinde otomatik çamaşır makineniz
hafızaya alınmış ilave fonksiyon veya
sıkma devir sayısını gösterir.
Makinenin fabrika çıkışında hafıza
fonksiyonu kapalıdır.
Programlama ve Hafızaya Alma A ile
G işlemleri arasında yapılır:
Programlama fonksiyonları Start tuşu ve
program seçme düğmesi ile çalıştırılır.
Start tuşu ve program seçme düğmesi
kumanda panelinde gösterilmeyen ikinci
bir fonksiyona sahiptir.
Kurallar:
–
Cihaz kapalı olmalıdır.
–
Makinenin kazan kapağı kapalı
olmalıdır.
–
Program seçme düğmesi Son
pozisyonunda durmalıdır.
A Start tuşuna basınız ve tuşu B ile C
işlemleri arasında basılı tutunuz.
B Otomatik çamaşır makinesini jk tuşu
ile açınız.
C Start tuşunun kontrol lambası
yanıncaya kadar bekleyiniz . . .
D . . . Ve daha sonra Start tuşunu
bırakınız.
E Program seçme düğmesini Bakımı
Kolay Çamaşır 60°C pozisyonuna
çeviriniz:
Suda Bekletme/Ön Yıkama kontrol
lambası:
yanıp sönmüyorsa = Hafıza-fonksiyonu
kapalıdır.
yanıp sönüyorsa = Hafıza-fonksiyonu
açıktır.
F Start tuşuna basarak Hafıza-
fonksiyonunu açabilir veya
kapatabilirsiniz.
G jk tuşu ile çamaşır makinesini
kapatınız.
Programlama fonksiyonu için seçtiğiniz
ayarlar şimdi hafızaya alınmıştır ve
değiştirilinceye kadar öyle kalacaktır.
56
Program Fonksiyonları
Suda Bekletme Süresi
Suda Bekletme tuşu ile - 30 dakika ile 2
saat arası (30 dakikalık dilimlerle) çamaşırı
suda bekletme süresi - ayarlayabilirsiniz.
Seçilmiş olan suda bekletme süresi Suda
Bekletme ilave fonksiyonu seçilmesi
halinde uygulanacak yıkama programına
öncelikle dahil edilir.
Suda Bekletme tuşu cihaz fabrikadan
çıkarken 2 saatlik bir suda bekletme
süresi olarak ayarlanmıştır.
Programlama ve hafızaya alma A ile
G işlemleri arasında yapılır:
Programlama fonksiyonları Start tuşu ve
program seçme düğmesi ile çalıştırılır.
Start tuşu ve program seçme düğmesinin
kumanda panelinde gösterilmeyen ikinci
bir fonksiyonu daha vardır.
Kurallar:
– Cihaz kapalı olmalıdır.
– Çamaşır makinesin kapağı kapalı
olmalıdır.
–
Program seçme düğmesi Son
pozisyonunda durmalıdır.
A Start tuşuna basınız ve tuşu B ile C
işlemleri arasında basılı tutunuz.
B Otomatik çamaşır makinesini jk tuşu
ile açınız.
C Start tuşunun kontrol lambası
yanıncaya kadar bekleyiniz . . .
D . . . Ve daha sonra Start tuşunu
bırakınız.
E Program seçme düğmesini Bakımı
Kolay Çamaşır 40°C pozisyonuna
çeviriniz:
Suda Bekletme süresi cihaz fabrikadan
çıkarken 2 saat olarak ayarlandığı için
Suda Bekletme/Ön Yıkama kontrol
lambası iki saniye sonra 1 x kısaca
yanıp söner.
F Start tuşuna her basıldığında başka bir
ayar seçilir.
Suda Bekletme/Ön Yıkama kontrol
lambaları:
– 1 x yanıp sönerse = 2 saat suda
bekletme süresi
–
2 x yanıp sönerse = 1 sa. 30 dak.
suda bekl. süresi
–
3 x yanıp sönerse = 1 saat Suda
bekletme süresi
–
4 x yanıp sönerse = 30 dak. Suda
bekletme süresi
G jk tuşu ile otomatik çamaşır
makinesini kapatınız.
Suda Bekletme tuşuna şimdi seçilmiş
olan suda bekletme süresi kaydedilmiştir.
Bu ayar başka bir suda bekletme süresi
belirleninceye kadar hafızada kalır.
575859
Değişiklik hakları saklıdır./3505
M.-Nr. 06 622 360 / 00
tr-TR
Loading...
