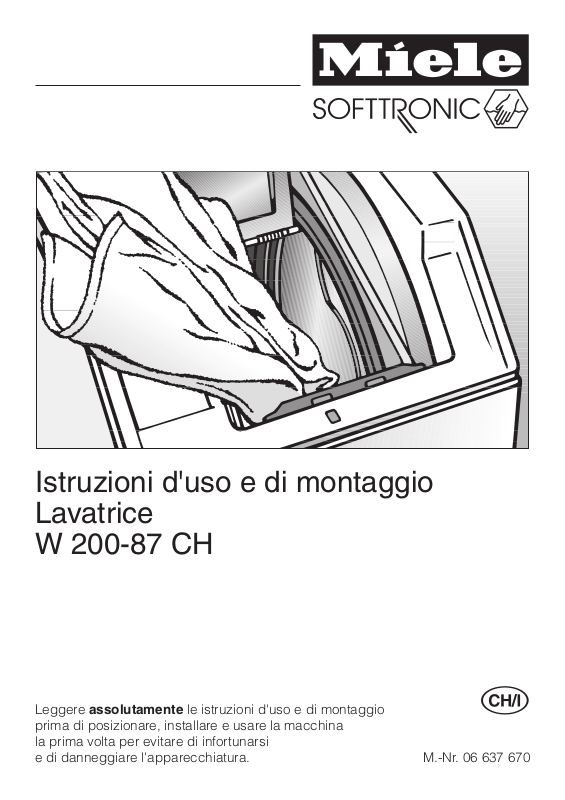

Miele W 200-87 CH Instructions Manual

Istruzioni d'uso e di montaggio
Lavatrice
W 200-87 CH

Leggere assolutamente le istruzioni d'uso e di montaggio
prima di posizionare, installare e usare la macchina
la prima volta per evitare di infortunarsi
e di danneggiare l'apparecchiatura.

b

M.-Nr. 06 637 670

Tutela dell'ambiente

Smaltimento imballaggio

L'imballaggio protegge l'apparecchia
tura da danni durante il trasporto. Le di
verse parti dell'imballaggio sono fatte
con materiali conformi alla tutela del
l'ambiente e sono pertanto riciclabili.

Se dunque le diverse parti dell'imbal
laggio vengono smaltite correttamente,
si contribuirà a ridurre il consumo di
materie prime e a diminuire il volume
dei rifiuti. Il fornitore ritira l'imballaggio.

-

-

Smaltimento apparecchi fuori
uso

-

-

In generale gli apparecchi fuori uso
contengono materiali riutilizzabili. Con
tengono pure sostanze nocive per l'am
biente ma necessarie per il corretto fun
zionamento e la sicurezza dell'apparec
chio. Se non smaltite correttamente,
queste sostanze possono danneggiare
la salute delle persone e l'ambiente.
Evitare quindi assolutamente di smaltire
il vecchio apparecchio coi rifiuti con
venzionali.

Si raccomanda quindi espressamente
di depositarlo nei punti di raccolta uffi­ciali, riservati alle apparecchiature elet­triche ed elettroniche.

-

-

-

-

-

Fino a quando il vecchio apparecchio
non viene prelevato, accertarsi che non
costituisca una fonte di pericolo per i
bambini. Informazioni più dettagliate
sono contenute nel capitolo "Consigli e
avvertenze".

2

Indice

Tutela dell'ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento imballaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento apparecchi fuori uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Consigli e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Comandi lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Prima messa in funzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Lavaggio ecologico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Consumo di elettricità e acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Scegliere correttamente le funzioni supplementari (breve, ammollo,

prelavaggio) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Se successivamente il bucato viene asciugato a macchina . . . . . . . . . . . . . . 12

Per lavare correttamente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Istruzioni brevi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Funzioni supplementari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Breve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Prelavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Ammollo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

+ Acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Centrifuga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Numero massimo giri centrifuga finale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Centrifuga intermedia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Disattivare la centrifuga finale (stop scarico) . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Disattivare la centrifuga intermedia e quella finale. . . . . . . . . . . . . . . . . . . . . . 20

Avvio differito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

I diversi programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3

Indice

Svolgimento programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Arrestare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Saltare un ciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Aggiungere/prelevare biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Blocco di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Blocco elettronico apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Detersivi corretti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Decalcificante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Detersivi composti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Prodotti trattamento finale biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Aggiungere automaticamente ammorbidente, appretto o amido liquido. . . . . 32

Aggiungere separatamente l'ammorbidente o l'appretto. . . . . . . . . . . . . . . . . 32

Decolorare/colorare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Manutenzione e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pulire le superfici esterne e il pannello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pulire il cassetto del detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pulire il filtro nel tubo di afflusso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

In caso di anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Cosa fare se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Il programma non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Il programma si interrompe e nel display viene visualizzata un'anomalia. . . . . . . 37

Il programma si svolge come di consueto ma viene visualizzata un'anomalia. . . 38

Anomalie generali o risultato insoddisfacente di lavaggio . . . . . . . . . . . . . . . . . . 39

Difficoltà ad aprire/chiudere la macchina o rumori simili a un ronzio . . . . . . . . . . 41

Aprire il coperchio se il filtro è intasato o se manca l’elettricità. . . . . . . . . . . . . . . 42

Scarico intasato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Aprire il coperchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

4

Indice

Servizio assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Interventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Aggiornamento programmi (update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Condizioni di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Accessori acquistabili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Posizionatura e collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Vista anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Telaio mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Smontare la sicura di trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Montaggio sicura per il trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Basamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Sistema sicurezza Miele contro perdite d'acqua. . . . . . . . . . . . . . . . . . . . . . . . . . 49

Tubo afflusso acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Tubo scarico acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Collegamento elettrico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Dati di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Funzioni programmabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Sistema "+ acqua" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Rotazione delicata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Raffreddamento liscivia per "Cotone/colorati" . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Funzione memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Ammollo (durata) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

5

Consigli e avvertenze

Leggere attentamente le istruzioni
prima di usare la lavatrice la prima
volta. Il libretto contiene importanti
informazioni riguardanti l'installa­zione, la sicurezza, l'uso e la manu
tenzione per evitare infortuni e danni
alla macchina.

Conservare il libretto delle istruzioni.
Potrebbe rendersi necessario con
sultarlo o servire a un altro utente!

-

-

Uso corretto

Lavare a macchina solo gli indu-

menti e i capi di biancheria che
sull'etichetta portano lo specifico sim­bolo. Altri usi possono essere pericolo­si. La casa produttrice declina ogni re­sponsabilità per danni derivanti da usi
non conformi a quello previsto e da er­rate manipolazioni dei comandi.

Sicurezza tecnica

Prima di installare la lavatrice verifi

care che non ci siano danni visibili.
Se è il caso, non installare e usare la
macchina!

La sicurezza elettrica della lavatri

ce è garantita solo se è allacciata a
un conduttore di protezione installato
conformemente alle norme.
È oltremodo importante verificare
l'efficienza di tale dispositivo di sicurez
za e, in caso di dubbio, far controllare
l'installazione da un elettricista qualifi
cato.
La casa produttrice declina ogni re
sponsabilità per eventuali infortuni
(scosse elettriche!) e guasti derivanti
dalla mancanza di un conduttore di
protezione di messa a terra o se tale di
spositivo è interrotto!

Per motivi di sicurezza non usare

prolunghe elettriche. Pericolo di
surriscaldamento e incendio!

La lavatrice è fabbricata conforme-

mente alle vigenti norme di sicu­rezza. Eventuali riparazioni non effet­tuate correttamente possono costituire
gravi pericoli per l'utente per i quali la
casa produttrice non si assume alcuna

-

responsabilità. Le riparazioni devono
pertanto essere effettuate esclusiva
mente da personale esperto, autorizza
to da Miele.

-

-

-

-

-

-

-

Prima di collegare la lavatrice alla

rete elettrica, accertarsi che i dati
di allacciamento (sicurezza, tensione e
frequenza) riportati nella targhetta di
matricola corrispondano a quelli della
rete elettrica. In caso di dubbio rivol
gersi a un elettricista qualificato.

6

-

In caso di guasti o per i lavori di
pulizia, staccare la lavatrice dalla

rete elettrica:
–

togliendo la spina del cavo elettrico
della lavatrice dalla presa, oppure

–

disinserendo la/le sicurezze elettri
che dell'impianto, oppure

–

svitando di sede il/i fusibili a vite
dell'impianto elettrico.

-

Consigli e avvertenze

Il dispositivo di sicurezza Water

proof Miele contro eventuali perdite
d'acqua funziona se vengono soddi
sfatte le seguenti premesse:

corretto allacciamento idrico ed elet

–

trico,
in caso di danni visibili, far riparare

–

tempestivamente la lavatrice.

Sostituire le parti difettose solo con

pezzi originali Miele. Solo i pezzi di
ricambio Miele sono in grado di soddi
sfare completamente le norme di sicu
rezza.

Se il cavo elettrico di allacciamento

rimanesse danneggiato, dovrà es­sere sostituito solo da persone autoriz­zate da Miele per evitare che l'utente ri­manga infortunato.

-

-

Uso

L'installazione e la prima messa in

funzione dell'apparecchio in luoghi
non fissi (ad esempio imbarcazioni) de­vono essere effettuate da ditte o perso
ne qualificate, rispettando severamente
le norme di sicurezza per il suo uso
corretto.

Non installare la lavatrice in locali

esposti al freddo. Se l'acqua gela i
tubi possono screpolarsi e perfino
scoppiare. A temperature inferiori allo
zero viene pure compromesso il funzio
namento delle componenti elettroniche.

Prima di usare la lavatrice la prima

volta, accertarsi che la staffa di
protezione sulla parte posteriore sia
stata smontata (v. capitolo "Collocazio
ne e collegamento", voce "Smontare

­staffa di protezione"). In caso contrario,

quando la centrifuga è in funzione, la
staffa può danneggiare la lavatrice e
anche i mobili o gli elettrodomestici vi
cini.

In caso di assenza prolungata, ad

-

-

-

-

esempio durante le vacanze, chiu
dere sempre il rubinetto, soprattutto se
il pavimento su cui si trova la lavatrice
non è dotato di scarico a pozzetto.

Pericolo di allagamento! Prima di

agganciare il tubo di scarico al la­vandino o alla vasca da bagno, verifi­care che l'acqua fluisca bene nello sca­rico. Diversamente potrebbe trabocca­re.
Agganciare bene il tubo al bordo del la­vandino. Il contraccolpo dell'acqua
espulsa potrebbe sganciare il tubo se
non è stato fissato bene al lavandino o
alla vasca.

Prima di sistemare il bucato nel

tamburo, controllare che nei capi
non ci siano oggetti estranei (ad. es.
chiodi, spilli, monete, fermagli). Gli og
getti estranei, soprattutto di metallo, ad
es. fermagli, forcine, spilli, chiodi, mo
nete ed altro, possono danneggiare il
tamburo e rovinare la biancheria.
Anche gli indumenti potrebbero rimane
re danneggiati.

-

-

-

-

-

-

7

Consigli e avvertenze

La leva del telaio mobile deve es

sere posizionata a sinistra quando
la macchina è in funzione. Solo con
questa premessa viene garantita la sta
bilità della lavatrice.

Se il dosaggio del detersivo è cor

retto non è necessario usare pro
dotti decalcificanti. Se, tuttavia, la mac
china dovesse incrostarsi di calcare,
usare un prodotto decalcificante anti
corrosivo. Il prodotto specifico è a di
sposizione presso il rivenditore o il ser
vizio assistenza Miele. Attenersi scru
polosamente alle modalità d'uso del
prodotto.

Sciacquare a fondo i capi trattati

precedentemente con prodotti con­tenenti solventi prima di lavarli a mac­china.

Non usare mai con la lavatrice de-

tersivi contenenti solventi chimici,
ad es. smacchiatori, benzina rettificata
e altro. Potrebbero corrodere le parti
metalliche e sviluppare vapori tossici.
Pericolo d'incendio e di esplosione!

-

-

-

-

Sorvegliare i bambini

­Sorvegliare i bambini se sono vicini

-

-

alla lavatrice o se la macchina è in

funzione. Evitare che i bambini giochino
con la macchina.

Uso di accessori

-

-

È permesso aggiungere o incorpo
rare accessori espressamente con

sentiti da Miele.
Diversamente vengono annullati i diritti
e le prestazioni di garanzia come pure
la responsabilità della casa produttrice.

Smaltimento elettrodomestici
fuori uso

Togliere la spina dalla presa e ren­dere inservibili il cavo di alimenta-

zione e la spina. Si eviterà così che
l'apparecchiatura venga usata in modo
scorretto da terzi.

-

-

I prodotti coloranti devono essere

indicati per lavatrici e vanno dosati
in maniera appropriata per lavatrici di
uso domestico. Attenersi scrupolosa
mente alle istruzioni della casa produt
trice.

I prodotti decoloranti contengono

componenti solforosi corrosivi. Evi
tare quindi assolutamente di usare de
coloranti con la macchina.

8

-

-

-

-

Pannello comandi

Comandi lavatrice

a dispay

informazioni dettagliate, pagina suc
cessiva

b tasto start

– per selezionare l'avvio differito
– per avviare il programma di lavag-

gio

c tasti funzioni supplementari

per impostare le funzioni supplemen­tari;
col tasto superiore si possono impo­stare le funzioni supplementari

ve

,

prelavaggioeammollo

col tasto inferiore si può impostare la
funzione
spia di controllo accesa = funzione
attivata
spia di controllo spenta = funzione
disattivata

d spie di controllo numeri di giri cen

trifuga

e tasto centrifuga

per impostare il numero desiderato
di giri della centrifuga oppure per at
tivare

fuga

+ acqua

;

arresto scaricoosenza centri

;

;

bre

-

f selettore programmi

-

per attivare il programma base di la
vaggio e la temperatura; è possibile
ruotare la manopola verso destra o
sinistra

g indicatore svolgimento programma

visualizza di volta in volta il ciclo in
svolgimento del programma

h spie controllo esercizio/anomalie
i tasto jk

per accendere/spegnere la lavatrice
o per interrompere il programma

j tasto coperchio

per aprire il coperchio

-

-

-

-

9

Comandi lavatrice

Display

Nel display vengono visualizzati:

la durata del programma (tempo re

–

stante),
l'avvio differito,

–

le funzioni programmabili.

–

Durata programma

Dopo aver avviato il programma, nel di
splay viene visualizzata la durata previ
sta in ore e minuti.

Se l'avvio del programma viene differi
to, trascorso il tempo impostato per
l'avvio posticipato, viene visualizzata la
durata del programma.

Durante i primi 10 minuti il dispositivo
elettronico accerta il grado di assorbi­mento d'acqua e la quantità del bucato.
È quindi possibile che la durata visua­lizzata si prolunghi o si abbrevi.

-

-

Avvio differito

Il tempo impostato per l'avvio differito
viene visualizzato.

Dopo l'avvio del programma, il tempo
impostato per l'avvio differito viene vi
sualizzato in modo decrescente, più
precisamente: avvio differito oltre
10 ore a scatti di un'ora, avvio differito
fino a 9 ore e 59 minuti a scatti di un mi
nuto.

­Trascorso il tempo impostato per l'avvio

­differito, il programma di lavaggio si av
via e nel display viene visualizzata la
durata prevista per il programma.

Funzioni programmabili

Attivando le diverse funzioni program­mabili è possibile adattare la macchina
alle esigenze personali. La funzione se­lezionata viene visualizzata nel display
per poterla attivare.

-

-

-

10

Prima messa in funzione

Prima di attivare la macchina la pri
ma volta, posizionarla e collegarla
correttamente. Leggere a tal propo
sito le istruzioni nel capitolo "Posizio
natura e allacciamento".

Per motivi di sicurezza prima della pri
ma messa in funzione non è possibile
attivare la centrifuga. Per attivare la
centrifuga è necessario impostare un
programma di lavaggio a vuoto
detersivo.

Se si aggiunge detersivo può formarsi
molta schiuma!

Contemporaneamente viene attivata la
valvola sferica di scarico. Successiva­mente, grazie alla valvola sferica, il de­tersivo viene sfruttato completamente.

^ Aprire il rubinetto,
^ premere il tasto jk,
^ ruotare la manopola dei programmi

su

cotone/colorati 60°C

,

-

-

e senza

-

-

^

Premere il tasto

Terminato il programma a vuoto, la la
vatrice è pronta per essere usata nor
malmente.

start

.

-

-

11

Lavaggio ecologico

Consumo di elettricità e acqua

Nel limite del possibile, sfruttare al

–

massimo le possibilità di carico dei
singoli programmi.
Il consumo di energia e di acqua,
rapportato al carico massimo, sarà
ridotto al minimo.

Per carichi parziali attivare i pro

–

grammi
Se il bucato è ridotto e si imposta il

–

programma
sitivo di accertamento del carico ri
duce automaticamente al minimo il
consumo di acqua, elettricità e la du­rata del programma. Nel corso del
programma può quindi subentrare
una modificazione della durata del
programma visualizzata nel display.

– Anziché impostare il programma

tone/colorati 95°C

gramma
modo si potrà risparmiare dal 35 al
45% di elettricità. Con tale program­ma si possono eliminare tutte le trac
ce di sporco convenzionale. Per
macchie vecchie e tenaci si consi
glia di impostare la funzione supple
mentare

–

Impostare la funzione supplementare

ammollo

di ammollo e lavaggio vengono infatti
effettuati con la stessa acqua.

automatic

oppure

cotone/colorati

selezionare il pro-

cotone/colorati 60°C

ammollo

anziché

.

prelavaggio

express

, il dispo

. In tal

. I cicli

Detersivo

Dosare il detersivo attenendosi scru

–

polosamente alle istruzioni riportate
sulla confezione.

Se il carico è ridotto, diminuire pro

–

porzionalmente il dosaggio del deter
sivo (per metà carico: circa

­.

-

-

co-

-

-

meno).

Scegliere correttamente le funzioni
supplementari (breve, ammollo,
prelavaggio)

Impostare:
– per indumenti poco sporchi

macchie visibili, un programma di la­vaggio con la funzione supplementa­re

breve

;

– per indumenti normalmente o piutto-

sto sporchi, con macchie visibili, un
programma di lavaggio senza funzio­ni supplementari;

– per indumenti molto sporchi

-

gramma di lavaggio con la funzione
supplementare

–

Per indumenti eccessivamente spor
chi (ad es. di sabbia, polvere e altro)
la funzione supplementare

gio

.

Se successivamente il bucato viene
asciugato a macchina

ammollo

1

, senza

.

prelavag

/3di

un pro-

-

-

-

-

-

12

–

Per risparmiare elettricità per il pro
gramma di asciugatura, si consiglia
di effettuare la centrifuga finale col
massimo numero di giri previsto dal
programma di lavaggio.

-

Per lavare correttamente

Istruzioni brevi

Per le istruzioni brevi osservare i punti
contraddistinti dai numeri A, B, C, . . .

A Selezionare la biancheria

^ Vuotare tasche e taschini.

,

Oggetti metallici estranei, ad es.
fermagli, spilli di sicurezza, chiodi,
monete, forcine e altro possono dan­neggiare la biancheria e il tamburo.

Pretrattare le macchie

^

Togliere eventualmente le macchie
dagli indumenti, possibilmente finché
sono ancora fresche. Usare uno
straccio che non stinga! Evitare di
sfregare il tessuto!

Diversi tipi di macchie, ad es. sangue,
uovo, caffè, tè e altre ancora si posso
no eliminare con facili accorgimenti.

-

Selezionare la biancheria

Selezionare gli indumenti a seconda

^

del colore e dei simboli riportati
sull'etichetta (sul colletto o in una cu
citura laterale).

Ai primi lavaggi la biancheria e i capi di
colore scuro stingono. Lavare quindi al
cune volte separatamente questi capi
per non tingere la biancheria di colore
chiaro.

Consigli

Tendine: asportare i rullini di scorri

–

mento e il nastro di piombo oppure
lavarle nell'apposito sacco traforato.

– Reggiseni: togliere o fissare conve-

nientemente i rinforzi.

– Capi in jersey, jeans, pantaloni, ma-

gliette: lavare i capi al rovescio se
consigliato dalla casa produttrice.

– Prima del lavaggio, chiudere cernie-

re e ganci.

–

Chiudere federe e copripiumoni per
evitare che vi si infilino capi più pic
coli.

Non lavare a macchina capi di vestiario
e biancheria se non sono lavabili (sim
bolo sull'etichetta h).

-

-

-

-

-

,

In nessun caso mettere nella la
vatrice prodotti chimici contenenti
solventi!

-

13

Per lavare correttamente

B Aprire il coperchio esterno e quel

lo interno

Premere il tasto jk

^

Premere il tasto

^

coperchio esterno fino alla battuta di
arresto.

Il coperchio interno si apre automatica
mente.

C Aprire il tamburo

Attenzione! Le due parti del co

,

perchio sono molleggiate e tese.

^ Tener ferma la parte posteriore con la

mano.

(on/off)

coperchio

.

e aprire il

-

D Caricare il tamburo

-

Sistemare la biancheria nel tamburo

^

non piegata e senza comprimerla. Se
il bucato è composto da capi di diffe
rente grandezza, il lavaggio e la cen
trifuga risulteranno più accurati.

Durante il lavaggio o la centrifuga,

­capi a più strati e dalla superficie li
scia possono infilarsi nella fessura
laterale del coperchio e uscire
dall'involucro del tamburo. Si consi
glia pertanto di mettere questi capi
nell'apposito sacco traforato.

Sfruttare il carico massimo previsto dai
diversi programmi. Il consumo di elettri­cità e di acqua, rapportato al carico
massimo, sarà ridotto al minimo.
Tenere presente che se il carico è ec­cessivo, il risultato di lavaggio risulta
compromesso e negli indumenti si for­mano pieghe.

-

-

-

-

^

Premere il dispositivo di chiusura
(freccia nera) e premere contem
poraneamente all'interno, in direzione
della freccia, la parte anteriore finché
si sblocca.

^

Accompagnare con le mani le due
parti del coperchio mentre si aprono
verso l'alto.

14

-

E Chiudere il tamburo e il coperchio

interno

Per lavare correttamente

^ Premere verso il basso dapprima la

parte anteriore poi quella posteriore
finchè entrambi i ganci di chiusura si
incastrano correttamente.

,

Se le operazioni non vengono ef­fettuate correttamente, possono veri­ficarsi danni alla lavatrice e anche al
bucato.

^

Pulire periodicamente il bordo nel
gancio di arresto sinistro per facilitare
le operazioni di chiusura.

Osservare che nelle parti del coper
chio di chiusura non rimangano in­castrati indumenti.

^

Chiudere il coperchio interno pre
mendo leggermente il dispositivo di
chiusura finché si incastra corretta
mente.

Se il coperchio interno non è chiuso
correttamente, non è possibile avvia
re il programma e la spia di controllo

controllare dosaggio

fretta.

lampeggia in

-

-

-

-

15

Per lavare correttamente

F Aggiungere il detersivo

È importante dosare correttamente il
detersivo
poiché . . .

. . . se il dosaggio è insufficiente:

il bucato non risulta pulito e col tem

–

po gli indumenti diventano grigi e ru
vidi,

nei capi rimangono tracce di unto,

–

la resistenza termica si incrosta di

–

calcare;
. . . se il dosaggio è eccessivo:
– si forma troppa schiuma, il movimen-

to del tamburo viene rallentato e il la-

vaggio, risciacquo e centrifuga risul-

tano compromessi,
– il consumo di acqua aumenta poiché

si attiva automaticamente un ciclo di

risciacquo supplementare,
– l’equilibrio ecologico viene pure

compromesso.

-

-

Estrarre il cassetto e versare il deter

^

sivo nelle vaschette.

i = per il ciclo prelavaggio (se

attivato usare

1

/4del dosaggio

complessivo di detersivo),

j = detersivo per il ciclo principale

di lavaggio compreso il ciclo
ammollo,

p = ammorbidente, appretto o

amido liquido.

Ulteriori informazioni per il detersivo e il
dosagggio sono riportate nel capitolo
"Detersivo".

-

16

^

Chiudere il contenitore del detersivo.

G Chiudere il coperchio esterno

Per lavare correttamente

H Impostare l'avvio differito (se desi

derato)

La manopola dei programmi deve
trovarsi sulla posizione d

Per impostare l'ora desiderata per
l'avvio differito, premere il tasto

I Selezionare il programma

^ Ruotare la manopola dei programmi

sul programma desiderato.

Se non è stato attivato l'avvio differito,
nel display appare la durata probabile
del programma di lavaggio.

fine

.

start

.

J Selezionare la funzione supple

­mentare

Partendo dal tasto superiore, si impo
stano le funzioni supplementari nella
seguente sequenza:

lavaggio

impostazione.
Col tasto inferiore si imposta la funzione

supplementare

^ Selezionare la funzione supplementa-

re desiderata.

Non è possibile selezionare tutte le fun
zioni supplementari per i diversi pro
grammi di lavaggio.

oppure

breve

ammollo

+ acqua

oppure

o nessuna

.

-

pre

-

-

-

-

Non è possibile attivare la funzione
supplementare se non è compatibile
col programma base di lavaggio.

17

Per lavare correttamente

K Impostare il numero di giri della

centrifuga

^ Premere ripetutamente il tasto "centri-

fuga" finché si accende la spia di
controllo del numero di giri desidera­to.

L Avviare il programma

^ Premere il tasto
Se è stato impostato l'avvio differito, il

tempo differito viene visualizzato in
modo decrescente nel display. Trascor­so il tempo per l'avvio differito o subito
dopo l'avvio del programma, nel di
splay appare la durata probabile del
programma. Durante i primi 10 minuti il
dispositivo elettronico accerta il grado
di assorbimento del bucato. È quindi
possibile che la durata visualizzata si
prolunghi o si abbrevi.

start

lampeggiante.

-

M Togliere il bucato dal tamburo

Al termine del programma di asciugatu
ra si accende la spia di controllo

antipiega/fine

A programma ultimato il tamburo si fer
ma automaticamente nella posizione
corretta per poterlo aprire (posiziona
mento e arresto automatico del tambu
ro).

Premere il tasto

^

Aprire il coperchio esterno fino alla

^

battuta di arresto.

Il coperchio interno si apre automatica­mente.

^ Aprire il tamburo e togliere il bucato.

Controllare se sul tamburo sono ri­masti attaccati indumenti! Se lavati
con un altro programma potrebbero
restringersi o tingersi.

N Spegnere la lavatrice

^

Chiudere il tamburo e il coperchio in
terno.

Si consiglia di chiudere lo sportello per
evitare che vengano messi inavvertita
mente oggetti estranei nel tamburo. Po
trebbero danneggiare la biancheria se
lavati col bucato.

^

Chiudere infine il coperchio esterno.

.

coperchio

-

.

-

-

-

-

-

-

18

^

Spegnere la lavatrice col tasto jk e
riportare la manopola dei programmi
sulla posizione d

fine

.

Funzioni supplementari

È possibile completare i singoli pro
grammi di lavaggio con funzioni sup
plementari.

-

-

Breve

Per indumenti poco sporchi con mac
chie non visibili.

Il ciclo principale di lavaggio viene ab
breviato.

Per i programmi
gono effettuati 2 cicli di risciacquo anzi
ché 3.

capi scuriejeans

ven

Prelavaggio

Per capi e biancheria piuttosto sporchi,
ad es. di sabbia, polvere e altro.

Ammollo

Il ciclo "ammollo" è indicato per lava­re biancheria e capi piuttosto sporchi
e con macchie tenaci, ad es. sangue,
unto, cacao e altro.

+ Acqua

Se si desidera lavare con un maggiore
quantitativo d'acqua. Per la funzione

+ acqua

differenti varianti. Le diverse varianti
sono descritte nel capitolo "Funzioni

­programmabili", voce "Sistema + ac

qua".

-

Alla consegna, la funzione
attivata per i cicli di lavaggio e risciac
quo.

-

-

si possono impostare quattro

+ acqua

-

è

-

–

La durata del ciclo ammollo varia da
30 minuti a 2 ore, impostabili a scatti
di 30 minuti.

–

Alla consegna è attivata una durata
di 2 ore.

Per modificare la durata, leggere le
istruzioni nel capitolo "Funzioni pro
grammabili", voce "Ammollo".

-

19

Centrifuga

Numero massimo giri
centrifuga finale

Programma giri/min.

Cotone/colorati 1400
Lava/indossa 1200
Delicati 600
Automatic 900
Capi scuri 1200
Camicie 600
Jeans 900
Express 1400
Seta 400
Lana 1200
Scarico/centrifuga 1400
Risciacquo extra/inamidare 1200

È possibile ridurre il numero di giri della
centrifuga finale. Per la centrifuga fina­le, non è possibile selezionare un nu­mero di giri più alto di quello indicato
sopra.

Centrifuga intermedia

Il bucato viene centrifugato dopo il ci
clo principale di lavaggio e i diversi ci
cli di risciacquo. Se si riduce il numero
di giri della centrifuga finale, anche la
centrifuga intermedia viene effettuata
con un numero di giri ridotto. Se per il
programma

cotone/colorati

si imposta
un numero di giri inferiore a 700 al mi
nuto, viene effettuato un ciclo di risciac
quo supplementare.

-

-

Disattivare la centrifuga finale (stop
scarico)

Selezionare l'impostazione

^

scarico

. Successivamente il bucato
rimane nell'acqua dell'ultimo risciac
quo. La funzione è pratica per evitare
la formazione di pieghe se il bucato
non viene prelevato subito a lavaggio
ultimato.

Attivare la centrifuga finale

–

La spia di controllo

stop/scarico

tasto "centrifuga" è accesa. Operan
do col tasto "centrifuga" impostare il
numero di giri desiderato. Successi­vamente si attiva la centrifuga finale.

– A programma ultimato

premere il tasto

:

coperchio

viene scaricata. Il coperchio si apre.

Disattivare la centrifuga intermedia e
quella finale

^ Selezionare l'impostazione

centrifuga

-

l'acqua viene scaricata e si attiva il

. Dopo l'ultimo risciacquo

ciclo antipiega. Per i programmi

,

ne/colorati

lava/indossaeautomatic

viene effettuato automaticamente un
ciclo supplementare di risciacquo.

-

senza

del

. L'acqua

senza

coto

-

-

-

20

Avvio differito

Con questa funzione è possibile differi
re l'avvio da 30 minuti a 24 ore. In tal
modo è possibile approfittare della tarif
fa elettrica notturna più conveniente.

Impostare l’avvio differito

La manopola dei programmi deve
trovarsi sulla posizione d

nel display lampeggia la spia di con
trollo d

Operando col tasto
desiderata per l'avvio differito.

avvio differito

Start

fine

.

impostare l'ora

;

-

Modificare l'avvio differito

­Dopo aver selezionato il programma

­non è più possibile modificare l'avvio

differito.

Cancellare l’avvio differito

Dopo aver impostato 24 ^, premere
nuovamente il tasto

Cancellare l'avvio differito se è già
stato premuto il tasto start:

interrompere il programma in svolgi
mento.

start

.

-

^

Premere il tasto
sione l’avvio viene differito come se
gue:

–

a scatti di 30 minuti, se l’avvio viene
differito per meno di 10 ore,

–

a scatti di 1 ora, se l’avvio viene dif
ferito per oltre 10 ore.

Mantenendo premuto il tasto
dicazione oraria viene segnalata auto
maticamente fino al tempo massimo di
24 ore.

start

. Ad ogni pres

start

, l'in

-

-

-

-

-

21

I diversi programmi

Cotone/colorati 95°C - 30°C 9876 massimo 5,5 kg

Tipo di bucato Capi e indumenti in cotone, lino o fibre miste.
Funzione supple

mentare

Avvertenza per gli istituti di controllo:

programma breve: 3,0 kg di carico e funzione supplementare
Lava/indossa 60°C - 30°C 421 massimo 2,5 kg
Tipo di bucato Fibre sintetiche e miste oppure in cotone facile da trattare.
Funzione supple

mentare
Delicati da 40° C a freddo ac massimo 1,5 kg
Tipo di bucato Capi delicati in fibre sintetiche, miste o seta artificiale.

Funzione supple­mentare

Consiglio – Per eliminare la polvere depositatasi nelle tendine occorre

Automatic 40°C 72 massimo 3,0 kg
Tipo di bucato Capi e indumenti di diversa composizione, lavabili coi pro

Funzione supple
mentare

Capi scuri 40°C 7 massimo 2,5 kg
Indumenti Capi di colore scuro in cotone o fibre miste.
Funzione supple

mentare
Consiglio Lavare i capi al rovescio.

Breve o prelavaggio, oppure ammollo, + acqua.

-

breve

.

Breve o prelavaggio, oppure ammollo, + acqua.

-

Tendine lavabili a macchina secondo le istruzioni della casa
produttrice.

Breve o prelavaggio oppure ammollo.

spesso un programma con prelavaggio;

– per tendine facilmente sgualcibili ridurre il numero di giri

della centrifuga oppure disattivarla.

grammi

-

Breve o prelavaggio, oppure ammollo, + acqua.

-

Breve o prelavaggio oppure ammollo.

Cotone/coloratieLava/indossa

.

-

22

I diversi programmi

Camicie 40°C massimo 1,5 kg

Funzione supple
mentare

Consiglio

Jeans 40°C massimo 2,5 kg
Funzione supple

mentare
Consiglio

Express 40°C 72 massimo 3,0 kg
Tipo di bucato Per pochi indumenti da rinfrescare. La composizione dei capi

Seta / 30°C massimo 1,0 kg
Tipo di bucato Capi in seta o indumenti lavabili a mano che non contengono

Funzione supple­mentare

Consiglio Mettere nell’apposito sacco traforato calze, calzemaglia, reg-

Lana / da 40° C a freddo massimo 2,0 kg
Tipo di bucato

Prelavaggio o ammollo.

-

Pretrattare colletti e polsini se sono piuttosto sporchi.

–

Lavare camicie e camicette in seta col programma

–

Breve o prelavaggio oppure ammollo.

-

Lavare al rovescio i capi in jeans.

–

I capi in jeans spesso stingono ai primi lavaggi. Lavare

–

quindi separatamente capi chiari e scuri.

è uguale a quella per il programma

lana.
+ Acqua.

giseni.

Capi in lana o misto lana.

Cotone/colorati

.

Seta

.

Scarico/centrifuga massimo 5,5 kg

Solo scarico: per il numero di giri della centrifuga, impostare

Consiglio

Risciacquo extra/inamidare massimo 5,5 kg

Consiglio

senza centrifuga

Attenzione al numero di giri impostato.

Con la funzione inamidare, i capi e la biancheria risultano la
vati di fresco ma senza ammorbidente.

.

-

23

Svolgimento programma

Lavaggio princi

Risciacquo Centrifuga

-

pale

Livello
acqua

Ritmo di

lavaggio

Livello
acqua

Cicli ri

sciac

Centrifuga

­intermedia

-

Centrifuga

finale

quo
Cotone/Colorati d a d 2-3
Lava/Indossa d a ( 2-3

1)

2)

LL
LL

Delicati e b e 3 – L
Automatic d a ( 2-3

2)

LL

Capi scuri d a ( 3 LL
Camicie ( a ( 2 – L
Jeans ( a ( 3 – L
Express d a d 2 LL
Seta ( d ( 2 – L
Lana ( c ( 2 LL
Scarico/

––––– L

centrifuga
Risciacquo ex-

––( 1 – L

tra/inamidare

d = livello acqua basso
( = livello acqua medio
e = livello acqua alto

a= ritmo lavaggio normale
b= rotazione delicata
c= Lana
d= Seta

Particolarità svolgimento programma: v. pagina successiva.

24

Svolgimento programma

La lavatrice è dotata di comandi elettro
nici e di un dispositivo automatico per
accertare il carico. La macchina accer
ta quindi automaticamente il quantitati
vo di acqua necessario, in base alla
quantità del bucato e al potere assor

­bente degli indumenti. Ne consegue
che lo svolgimento e la durata del pro
gramma possono registrare modifiche.

Le indicazioni riguardanti lo svolgimen
to del programma si riferiscono sempre
al programma base effettuato col cari

­co massimo. Non vengono quindi con
siderate le funzioni supplementari im

-

postabili.
Nell’indicatore svolgimento programma

viene visualizzato di volta in volta il ci­clo di lavaggio in corso.

Particolarità svolgimento programma

­Fase antipiega:

­a programma ultimato, il tamburo ruota

­a intervalli anche per 30 minuti per evi
tare la formazione di pieghe tenaci ne
gli indumenti. Durante questo ciclo è
possibile aprire lo sportello. Eccezione

­la fase antipiega non si attiva per il pro

-

gramma

1)

Lana

.

Se si imposta una temperatura di la
vaggio inferiore a 60° C, i cicli di ri

-

sciacquo vengono effettuati con un
maggiore quantitativo d'acqua.

Si attiva un 3° risciacquo se:
– si forma troppa schiuma,
– la centrifuga finale è stata impostata

con meno di 700 giri/min.,
– si seleziona

2)

Il 3° risciacquo si attiva se:

si seleziona

senza centrifuga

senza centrifuga

-

-

:

-

-

-

.

.

25

Modificare il programma

Interrompere il programma

Dopo l'avvio è possibile interrompere il
programma ad ogni momento.

Ruotare la manopola dei programmi

^

sulla posizione d

Il programma si interrompe, l'acqua di
lavaggio viene scaricata e il coperchio
esterno si apre.

Per prelevare il bucato:

aprire il coperchio esterno fino alla

^

battuta di arresto. Il coperchio interno

si apre automaticamente.
^ Aprire il tamburo.
Se invece si desidera selezionare un al-

tro programma:
^ chiudere il coperchio esterno e sele-

zionare il nuovo programma.

fine

.

Arrestare il programma

^ Spegnere la lavatrice col tasto jk.
Per continuare il programma:

^

accendere la lavatrice col tasto jk.

Modificare il programma

Dopo aver avviato il programma non è
più possibile apportare modifiche. Se si
ruota la manopola su un altro program
ma, la spia di controllo
lampeggia. Lo svolgimento del pro
gramma, tuttavia, non viene modificato.

Modificare la temperatura

È possibile modificare la temperatura
entro 6 minuti dall'avvio del program
ma.

Modificare i giri della centrifuga

È possibile modificare il numero di giri
della centrifuga ad ogni momento.

Modificare le funzioni supplementari

È possibile attivare o disattivare la fun­zione supplementare
6 minuti dall'avvio del programma.

antipiega/fine

+ acqua

entro

-

-

Saltare un ciclo

^

Ruotare la manopola dei programmi
sulla posizione d

fine

.

-

26

Appena nell’indicatore svolgimento pro
gramma lampeggia la spia di controllo
del ciclo con cui si desidera continuare
il programma:

^

nell’arco di 4 secondi
nopola dei programmi sul program
ma desiderato.

Se è attivato il dispositivo "blocco
programmi" non è possibile interrom
pere o modificare il programma.

, ruotare la ma

-

-

-

-

Modificare il programma

Aggiungere/prelevare
biancheria

Dopo aver avviato il programma è pos
sibile aggiungere o togliere biancheria
dal tamburo, indipendentemente dal
programma impostato.

Premere il tasto

^

Il tamburo si ferma automaticamente
nella posizione corretta per poterlo
aprire (posizionamento e arresto auto
matico del tamburo). Il coperchio ester
no si apre.

^ Aprire il coperchio esterno fino alla

battuta di arresto. Il coperchio interno

si apre automaticamente.

^ Aprire il tamburo.
^ Aggiungere o togliere i capi che si

desidera.

^ Chiudere il tamburo,
^ chiudere correttamente il coperchio

interno,

coperchio

.

Lo sportello non si apre se:

la temperatura dell’acqua di lavaggio

–

-

-

è superiore a 55° C,
il programma di lavaggio è giunto al

–

ciclo

centrifuga

il dispositivo di blocco è attivato.

–

-

,

^

chiudere infine il coperchio esterno.
Il programma continua automaticamen

te.
Avvertenza!
Dopo aver avviato il programma, il di

spositivo automatico controllo peso non
può più accertare eventuali modifiche
apportate al carico.

Anche dopo aver aggiunto o tolto capi,
il dispositivo di controllo terrà quindi
conto del carico massimo accertato ini
zialmente.

La durata visualizzata del programma
può invece prolungarsi.

-

-

-

27

Modificare il programma

Blocco di sicurezza

Attivando questo dispositivo di sicu
rezza, durante il lavaggio non è più
possibile aprire lo sportello, modifica
re o interrompere il programma.

Attivare il dispositivo di blocco

Dopo aver avviato il programma, pre

^

mere il tasto

condi finché la spia di esercizio

(in basso a destra sul pannello) si

co

accende.
Il dispositivo di blocco è attivato.
Terminato il programma, il dispositivo di

blocco si disattiva automaticamente.

Disattivare il dispositivo di blocco

^ Premere il tasto

secondi finché la spia di esercizio

blocco

mandi in basso a destra.
Eccezione:
è stata spostata la manopola dei pro

grammi e la spia di controllo

fine

lampeggia nell'indicatore svolgi

mento programma.

start

per almeno 4 se

start

per almeno 4

si spegne sul pannello co-

antipiega/

-

-

bloc

-

-

-

-

-

^

In questo caso per disattivare il di

spositivo si dovrà riportare la mano

pola dei programmi sul programma

impostato all’inizio. La spia di control

lo

antipiega/fine

^

Successivamente disattivare il dispo

sitivo di blocco.

28

si spegne.

-

-

-

-

Modificare il programma

Blocco elettronico apparecchio

Il dispositivo impedisce che la lavatri
ce venga usata da altri utenti nelle la
vanderie in comune.

Se il dispositivo viene attivato, non è più
possibile avviare i programmi di lavag
gio.

Attivare il dispositivo di blocco

Premesse

lo sportello è chiuso,

–
– la manopola dei programmi è posi-

zionata su d

A Accendere la lavatrice col tasto jk.
B premere il tasto delle funzioni sup-

plementari
re
eseguire le operazioni da C a E.

C Girare lentamente e uno scatto alla

volta la manopola dei programmi in
senso orario sulla posizione cotone/
colorati 60° C.

:

ammollo

fine

.

breve,prelavaggio

e, mantenendoli premuti,

-

-

-

oppu-

E Ruotare lentamente e uno scatto alla

volta la manopola dei programmi in
senso antiorario sulla posizione

micie 40°C

La spia di esercizio
gia sul pannello in basso a destra.

F Rilasciare i tasti delle funzioni sup

plementari
re

ammollo

G Ruotare la manopola dei programmi

sulla posizione d

H Spegnere la lavatrice col tasto jk.

Disattivare il dispositivo di blocco la­vatrice

Ripetere le operazioni da A a F. La
spia di servizio

.

blocco

breve,prelavaggio

.

fine

.

blocco

si spegne.

ca

lampeg

oppu

-

-

-

-

D Ruotare lentamente e uno scatto alla

volta la manopola dei programmi in
senso antiorario sulla posizione

d

fine

.

29

Detersivo

Detersivi corretti

Si possono usare tutti i tipi di detersivi per lavatrici. Le modalità d'uso e di dosag
gio sono riportati sulla confezione.

Universale Colori Delicato

Cotone/colorati X X
Lava/indossa X X
Delicati X
Automatic X X
Capi scuri X

1)

Camicie X X
Jeans X

1)

Express X X
Seta X
Lana Detersivo completo
Risciacquo extra/

Amido liquido o in polvere

inamidare

1)

Solo detersivo liquido.

-

30

Detersivo

Il corretto dosaggio dipende:

dal grado di sporco degli indumenti,

–

poco sporchi
non si notano macchie di sporco. I
capi hanno solamente odore del cor
po;

normalmente sporchi
si notano tracce di sporco e poche
macchie;

piuttosto sporchi
con tracce di sporco e macchie net
tamente visibili;

– dalla durezza dell'acqua.

Eventualmente informarsi presso
l'azienda per l'erogazione idrica sul

grado di durezza dell'acqua;
– dalla quantità del bucato.
Gradi durezza acqua

grado caratteri-

stiche

I dolce 0 - 13 0 - 7

II media 13 - 25 7 - 14

III da dura a

molto dura

gradazione

francese

°f

oltre 25 oltre 14

gradazione

tedesca

°d

Decalcificante

Se il grado di durezza dell'acqua oscil
la tra II e III è possibile aggiungere al
detersivo un prodotto decalcificante
per risparmiare detersivo. Per il dosag

­gio, attenersi alle istruzioni sulla confe

zione. Versare nella vaschetta prima il
detersivo e poi l'additivo decalcificante.

Dosare il detersivo per il grado di du
rezza I.

-

Detersivi composti

Se si usano più prodotti, versarli nella
vaschetta j nel modo seguente:

1. detersivo

2. decalcificante

3. additivo.
In tal modo i prodotti verranno traspor-

tati meglio dall'acqua.

-

-

-

-

31

Detersivo

Prodotti trattamento finale
biancheria

Ammorbidente
rende soffici gli indumenti e la bianche
ria e diminuisce altresì la carica elettro
statica se successivamente il bucato
viene asciugato a macchina.

Appretto
conferisce agli indumenti una certa re
sistenza.

Amido
conferisce alla biancheria durezza e lu
centezza.

Aggiungere automaticamente
ammorbidente, appretto o amido
liquido

Se si usa frequentemente appretto o
amido liquido, sciacquare la va
schetta e soprattutto il sifone.

-

-

Aggiungere separatamente
l'ammorbidente o l'appretto

Dosare e preparare il prodotto secon

^

-

do le istruzioni sulla confezione.
Versare il prodotto liquido per trattare

^

il bucato nella vaschetta §.
Versare il prodotto in polvere per trat

^

-

tare il bucato nella vaschetta i.

^ Ruotare la manopola dei programmi

sulla posizione

midare

^ Impostare il numero di giri della cen-

trifuga,

^ premere il tasto

.

risciacquo extra/ina-

start

.

-

-

-

^

Versare il prodotto per trattare il bu
cato nella vaschetta §, al massimo

fino al contrassegno MAX.

Il prodotto viene trasportato dall'acqua
dell'ultimo risciacquo. A programma ul
timato rimane sempre un po’ d’acqua
nella vaschetta §.

32

-

Decolorare/colorare

^

Con la lavatrice non usare prodotti
decoloranti.

^

Usare prodotti coloranti solo in quan
tità limitata per un bucato convenzio
nale. Col tempo, il sale aggiunto al
prodotto colorante può intaccare le
superfici in acciaio. Attenersi scrupo
losamente alle istruzioni d'uso della
casa produttrice.

-

-

-

-

Prima di effettuare i lavori di puli

,

zia, staccare la macchina dalla rete
elettrica togliendo la spina dalla pre
sa.

Manutenzione e pulizia

Pulire il cassetto del detersivo

­Eliminare regolarmente i residui di de

tersivo.

-

-

Evitare assolutamente di spruz

,

zare la macchina col tubo di gom
ma.

-

Pulire le superfici esterne e il
pannello

Evitare di usare solventi, prodotti

,

abrasivi, prodotti per il vetro o uni­versali. A causa della loro composi­zione potrebbero intaccare e rovina­re le superfici di materiale sintetico.

^ Pulire le superfici esterne con uno

straccio umido, prodotto non aggres­sivo, oppure acqua e sapone, e
asciugare poi con uno straccio mor­bido.

^

Pulire il tamburo con un prodotto spe
cifico per acciaio inox.

-

^ Estrarre il cassetto del detersivo.
^ Pulire il cassetto del detersivo con

acqua calda.

-

33

Manutenzione e pulizia

Togliere la vaschetta per l'ammor

^

bidente e il sifone (freccia).

^ Pulire con acqua calda le vaschette

del detersivo, quella per l'ammor­bidente e il sifone.

^ Pulire anche il tubicino su cui viene

inserito il sifone.

Dopo aver usato alcune volte amido
liquido, pulire bene il sifone. L'amido
liquido, infatti, incolla.

-

Pulire il vano del cassetto per il de
tersivo.

^ Servendosi di una spazzola per botti-

glie eliminare residui di detersivo e di
calcare dagli ugelli di afflusso del
cassetto per il detersivo.

-

34

Manutenzione e pulizia

Pulire il filtro nel tubo di
afflusso

Per proteggere la valvola di afflusso, la
lavatrice è provvista di un filtro.

Il filtro di protezione, situato nella parte
terminale del tubo, dovrebbe venire
controllato ogni 6 mesi. In caso di fre
quenti interruzioni dell'erogazione idri
ca, il filtro dovrà venir controllato e puli
to più frequentemente.

-

Chiudere il rubinetto,

^

svitare dal rubinetto la ghiera del

^

tubo.

-

-

^ Togliere dal dado la guarnizione di

gomma 1.

^ Tenere la parte terminale del tubo ri-

volta verso il basso. Il filtro in plastica
2 cadrà fuori.

^ Pulire il filtro di plastica.
^

Rimontarlo effettuando le operazioni
in senso inverso.

Riavvitare la ghiera del tubo di alimen
tazione, aprire il rubinetto e controllare
se la tenuta è stagna. Diversamente av
vitare meglio il dado della ghiera.

Dopo aver pulito il filtro è assoluta
mente necessario rimontarlo nella
ghiera!

-

-

-

35

In caso di anomalie

Cosa fare se . . .

Nella maggioranza dei casi è possibile eliminare da soli guasti e anomalie che si
verificano con l'uso giornaliero. Se, quindi, non si ricorre subito al servizio assi
stenza, è possibile risparmiare tempo e denaro.

Nelle tabelle qui sotto sono riportate le anomalie più frequenti e le modalità per ri
conoscerle ed eliminarle. Attenzione!

-

-

Di norma le riparazioni di apparecchiature elettriche vanno fatte esclusiva

,

mente da persone qualificate. Interventi fatti in modo non adeguato possono
costituire una fonte di pericolo per l'utente e danneggiare altresì l'apparecchio.

Il programma non si avvia

Anomalie Cause possibili Interventi

La spia di controllo anti-
piega/fine non si accen­de oppure il tasto start
non lampeggia.

La spia di servizio bloc-
cato lampeggia.

Se si imposta il ciclo
scarico/centrifuga non è
possibile avviare il pro
gramma.

La spia di controllo con
trollare dosaggio lam
peggia in fretta e il pro
gramma non si avvia.

La lavatrice è staccata
dalla rete elettrica.

Il dispositivo di bloccag­gio è attivato.

Non sono state effettuate
le operazioni per la "Pri

-

ma messa in funzione".

-

Il coperchio interno non è

-

chiuso.

-

Verificare se:

– la spina è nella presa,
– il fusibile è in ordine.

Disattivare il dispositivo di
bloccaggio.

Effettuare le operazioni

-

per la "Prima messa in
funzione" come descritto
nel rispettivo capitolo.

Aprire il coperchio ester
no e chiudere bene quel
lo interno (la chiusura del
coperchio interno deve
incastrarsi correttamen
te).

-

-

-

-

36

In caso di anomalie

Il programma si interrompe e nel display viene visualizzata
un'anomalia

Anomalie Cause possibili Interventi A

La spia controllare
scarico lampeggia. Nel
display appare "– – –".

La spia di controllo
anomalie controllare
afflusso lampeggia.
Nel display appare
"– – –".

Le spie di controllo
anomalie controllare

afflusso e controllare
scarico lampeggiano.

Nel display appare
"– – –".

La spia di controllo

ammollo/prelavaggio

o risciacquo lampeg
gia. Nel display appare
"– – –".

Lo scarico dell'acqua è
bloccato.

Il tubo di scarico è trop
po alto.

L'afflusso d'acqua è
bloccato.

Il filtro nel tubo di afflus­so è ostruito.

Il dispositivo di prote­zione acqua ha reagito.

Si tratta di un guasto. Far ripartire il programma. Se

-

Pulire il filtro e la pompa di
scarico come descritto nel
capitolo "In caso di anomalie"
voce "Aprire il coperchio se
lo scarico è intasato e/o se
manca l'elettricità".

La prevalenza massima della

­pompa è di 1 m.

Aprire il rubinetto.

Pulire il filtro.

Contattare il servizio assi­stenza.

l'anomalia persiste, contatta
re il servizio assistenza.

-

A Per cancellare l'indicazione di anomalia: spegnere la lavatrice col tasto jk e

riportare la manopola dei programmi sulla posizione

fine

.

37

In caso di anomalie

Il programma si svolge come di consueto ma viene
visualizzata un'anomalia

Anomalie Cause possibili Interventi A

La spia di controllo
anomalie controllare
scarico lampeggia.

La spia di controllo
anomalie controllare
afflusso lampeggia.

La spia di esercizio

controllare dosaggio

lampeggia.
Nell'indicatore svolgi-

mento programma
lampeggia la spia di
controllo lavaggio.

Nell'indicatore svolgi
mento programma
lampeggia la spia an
tipiega/fine.

Lo scarico dell'ac
qua è intasato.

L'afflusso dell'ac
qua è intasato.

il filtro nella ghiera
di afflusso è spor­co.

Si è formata troppa
schiuma durante il
lavaggio.

Si tratta di un gua­sto.

-

La manopola dei programmi è stata girata durante il
programma. Riportare la manopola sulla posizione ini

-

ziale.

Pulire il filtro e la pompa di scarico

­come descritto nel capitolo "In
caso di anomalie" voce "Aprire il
coperchio se lo scarico è intasato
e/o se manca l'elettricità".

Verificare se:

­il rubinetto dell'acqua è aperto,

–

il tubo di afflusso è piegato o

–

strozzato.

Pulire il filtro.

La prossima volta diminuire il do­saggio, attenendosi alle indicazio­ni sulla confezione.

Riattivare il programma.
Se l'anomalia persiste, contattare
il servizio assistenza.

-

A Per cancellare l'indicazione di anomalia: spegnere la lavatrice col tasto jk e

riportare la manopola dei programmi sulla posizione

38

fine

.

In caso di anomalie

Anomalie generali o risultato insoddisfacente di lavaggio

Anomalie Cause possibili Interventi

La lavatrice vibra
durante la centrifu
ga.

Il bucato non risulta
centrifugato come
di consueto.

La pompa di scarico
fa strani rumori.

L'anello luminoso
non si accende.

Nella vaschetta ri­mangono notevoli
residui di detersivo.

L'ammorbidente
non viene trasporta
to completamente
oppure rimane trop
pa acqua nella va
schetta §.

La leva del telaio mobile
non è posizionata a sini

-

stra.
La centrifuga è stata im

postata con un numero di
giri troppo basso.

Non si tratta di un guasto! Il risucchio che si percepisce
all'inizio e alla fine del ciclo "scarico" è normale!

L'anello luminoso si spegne automaticamente per rispar
miare energia elettrica. Per riaccendere l'anello lumino
so: premere un tasto delle funzioni supplementari oppure
ruotare la manopola dei programmi.

La pressione dell'acqua
di afflusso è troppo bas­sa.

Il detersivo in polvere ten­de ad impastarsi col pro­dotto decalcificante.

Il sifone non è posizionato

-

correttamente oppure è
otturato.

-

-

Spostare la leva del telaio a
sinistra!

-

La prossima volta impostare

­un numero di giri più alto.

– Pulire il filtro nella ghiera

del tubo di afflusso.

– Premere eventualmente il

tasto

+ acqua

In futuro, versare nella va­schetta prima il detersivo e
poi il prodotto decalcificante.

Pulire il sifone come descritto
nel capitolo "Manutenzione e
pulizia", voce "Pulire il conte
nitore del detersivo".

.

-

-

-

39

In caso di anomalie

Anomalie Cause possibili Interventi

Il bucato non risulta
pulito con detersivi
liquidi.

Dopo il lavaggio,
sulla biancheria ri
mangono attaccati
residui grigi ed ela­stici.

Dopo il lavaggio sul­la biancheria scura
si notano macchie
bianche, lasciate dal
detersivo.

Dalla parte anteriore
della lavatrice esce
schiuma.

I detersivi liquidi non
contengono additivi
sbiancanti; le macchie
di frutta, caffè, tè e altro
non vengono quindi eli
minate a fondo.

Il dosaggio del detersivo
era insufficiente; la bian

-

cheria era sporca di
unto, olio, pomate.

Il detersivo contiene
zeoliti, particelle insolu­bili per decalcificare
l'acqua, che si sono de­positati sugli indumenti.

Si è formata troppa
schiuma durante il la
vaggio.

Usare detersivi con additivi

–

sbiancanti.
Versare l'additivo sbiancan

–

te nella vaschetta j e

-

mettere il detersivo liquido
nell'apposita sfera diretta
mente nel tamburo.

Evitare di versare nella va

–

schetta il detersivo liquido
insieme all'additivo sbian
cante.

Per i capi macchiati di unto,

–

aumentare il dosaggio del

­detersivo.

– Prima di usare la lavatrice,

effettuare il programma

cotone/colorati 60°C

to con detersivo liquido.

– Dopo l'asciugatura, provare

ad eliminare i residui ser­vendosi di una spazzola.

– In futuro, per i capi di colo-

re scuro, usare detersivi
senza zeoliti. I detersivi li
quidi, per lo più, non con
tengono zeoliti.

In futuro, diminuire il dosaggio

-

del detersivo. Attenersi al do
saggio indicato sulla confezio
ne del detersivo.

-

-

-

-

a vuo-

-

-

-

-

40

In caso di anomalie

Difficoltà ad aprire/chiudere la macchina o rumori simili a un
ronzio

Anomalia Cause possibili Intervento

L'apertura del tam
buro non è posizio
nata in alto.

Non è possibile
aprire il coperchio
esterno.

Dopo aver avviato il
programma, o se è
stata aggiunta bian
cheria, si sente un
rumore simile a un
ronzio.

Un forte sbilancia

-

mento del carico ha

-

compromesso il cor
retto posizionamento
automatico del tam
buro.

La lavatrice è stacca­ta dalla rete elettrica.

La lavatrice non è ac­cesa.

Il dispositivo di bloc­co è attivato.

È stato attivato il di­spositivo elettronico
"blocco lavatrice".

L’erogazione elettrica
è stata interrotta.

Per motivi di sicurezza (pericolo di ustionarsi) non è pos
sibile aprire lo sportello se la temperatura dell’acqua di
lavaggio supera i 55° C.

Il dispositivo per fer
mare il tamburo si at

-

tiva automaticamen
te.

Ruotare a mano il tamburo nella

­posizione corretta (fino alla battu
ta di arresto del tamburo).

­Caricare sempre la macchina con

-

indumenti e biancheria di diverso
peso e grandezza. Se il bucato è
composto da capi di differente
grandezza, il lavaggio e la centri
fuga risulteranno più accurati.

Inserire la spina nella presa.

Accendere la lavatrice col
tasto jk.

Disattivare il dispositivo di blocco
come descritto nel capitolo "Modi­ficare il programma".

Aprire lo sportello come descritto
alla fine di questo capitolo.

-

Il ronzio in questo caso è normale

-

e non si tratta quindi di un guasto.

-

-

-

-

41

In caso di anomalie

Aprire il coperchio se il filtro è
intasato o se manca l’elettricità

Spegnere la lavatrice.

^

finché l'acqua della vasca esce dallo

^

scarico.

^ Aprire lo sportello del filtro di scarico

servendosi della spatola gialla.

Scarico intasato

Se lo scarico è intasato, nella vasca di
lavaggio si trova una notevole quantità
d’acqua (max. 25 litri).

,

Attenzione! Se poco prima si è
lavato a temperatura elevata,
l’acqua che esce è molto calda. Pe
ricolo di scottarsi!

Per vuotare la vasca

^

Sistemare una bacinella sotto lo spor
tellino.

Svitare quel tanto che basta il filtro,

-

Interrompere il flusso dell'acqua,
^ riavvitare il filtro.

Quando non esce più acqua:

-

^

svitare completamente il filtro e

42

In caso di anomalie

pulirlo a fondo.

^

^ Controllare se le alette della pompa

ruotano liberamente. Eventualmente
eliminare i corpi estranei che le bloc­cano (monete, fermagli o altro) e puli­re anche il vano interno.

^ Riavvitare correttamente il filtro di

scarico.

,

Se il filtro non viene montato e
avvitato correttamente, la lavatrice
perde acqua durante il programma.

Aprire il coperchio

Prima di togliere il bucato, ac

,

certarsi che il tamburo sia completa
mente fermo. Diversamente, se si in
serisce la mano, è facile infortunarsi,
anche seriamente!

^ Tirare il dispositivo di sbloccaggio

finché il coperchio esterno di apre.

^ Aprire il coperchio esterno fino alla

battuta di arresto. Il coperchio interno
si apre automaticamente.

-

-

-

43

Servizio assistenza

Interventi

Se l'anomalia non può venire eliminata
dall'utente, contattare il

Servizio assistenza Miele a

–

Spreitenbach
Telefono: 0 800 800 222

Fax: 056 / 417 29 04

Per un intervento rapido e accurato, co
municare il modello e il numero di matri
cola della lavatrice. Le indicazioni sono
riportate nella targhetta dati sulla parte
posteriore della lavatrice.

Aggiornamento programmi (update)

Grazie al dispositivo PC (Programme
Correction) è possibile incorporare nel
le componenti elettroniche della lavatri
ce gli ultimi dati tecnici relativi ai pro
grammi.

Operando con l'interfaccia, il tecnico
del servizio assistenza può intervenire

-

direttamente sui programmi di lavaggio

-

aggiornandoli in base agli ultimi ritrova
ti, riguardanti i detersivi, i tessuti e il
procedimento di lavaggio.

Miele informerà tempestivamente gli
utenti sulle possibilità di aggiornare i
programmi.

Condizioni di garanzia

Informazioni dettagliate riguardanti la
garanzia sono contenute nel libretto
con le condizioni di garanzia.

Accessori acquistabili

-

-

-

-

44

Gli accessori speciali per questa lava­trice sono acquistabili presso il conces
sionario o il servizio assistenza Miele.

-

Vista anteriore

Posizionatura e collegamento elettrico

a Collegamento elettrico
b Flessibile di sicurezza waterproof

(in fibre di metallo)

c Coperchio con pannello comandi
d Sportello per filtro e scarico,

sbloccaggio emergenza sportello

e Leva per telaio mobile
f Piedini
g Tubo scarico acqua (con manicotto

girevole e asportabile) a seconda
delle possibilità di scarico

45

Posizionatura e collegamento elettrico

Telaio mobile

Questa lavatrice è dotata di telaio mobi
le. In tal modo è possibile spostarla
senza difficoltà.

Leva a sinistra = quando la lavatrice
è in funzione

La leva del telaio mobile deve essere
posizionata a sinistra quando la mac­china è in funzione. Solo con questa
premessa viene garantita la stabilità
della lavatrice.

-

Leva a destra = per spostare la lava
trice

Evitare di far passare con forza

,

la lavatrice sopra le soglie delle por­te o irregolarità del pavimento!
L'altezza dal pavimento è di 8 mm al
massimo. Il telaio mobile potrebbe
rimanere danneggiato!

,

Evitare di far passare la lavatrice

su cavi o tubi.

-

,

Diversamente durante il pro
gramma di lavaggio e la centrifuga,
la lavatrice può spostarsi causando
danni, anche seri.

46

-

Avvertenza!
Al posto dei tappi in dotazione (v. voce

"Smontare la sicura per il trasporto"),
per spostare comodamente la macchi
na si consiglia di usare un supporto per
fissare il tubo e il cavo. L'apposito sup
porto è disponibile presso il concessio
nario o il servizio assistenza Miele.

-

-

-

Posizionatura e collegamento elettrico

Smontare la sicura di trasporto

Togliere la lavatrice dal fondo dell'im

^

ballaggio e sistemarla nel luogo di
collocazione.

^ Svitare e togliere le 4 viti esterne A.
^ Svitare completamente le 4 viti B.

Queste viti rimangono sui tiranti di
trasporto.

-

^ Chiudere i 4 grandi fori con i tappi in

dotazione.

Conservare i tiranti di trasporto e le
viti. I tiranti di trasporto dovranno ve­nire rimontati se, ad es., la lavatrice
viene traslocata!

Montaggio sicura per il trasporto

^ Per rimontare la sicura di trasporto,

effettuare le operazioni in senso in
verso.

-

^

Smontare i tiranti di trasporto.

47

Posizionatura e collegamento elettrico

Installazione

Smontare la sicura per il trasporto

^

come descritto nella pagina prece
dente.

Installare la lavatrice.

^

Per un corretto funzionamento, la lava
trice deve essere posizionata a piombo
e poggiare correttamente sui quattro
piedini.

Basamento

Si consiglia di installare la macchina su
un pavimento in cemento. Se sistemata
su un assito o un pavimento elastico,
durante la centrifuga la macchina po­trebbe oscillare.

-

,I piedini e la superficie di appog-

gio dovranno essere asciutti. In caso
contrario la macchina si sposta du­rante la centrifuga.

Se la macchina viene posizionata su
un assito con travi:

sistemare la lavatrice su un pannello

–

di truciolato (dimensioni min. 60 x 45
x 3 cm), avvitato possibilmente alle
travi sotto le assi e non solamente

-

all'assito.
Se possibile, collocare la macchina

–

in un angolo del locale, per garantire
la massima stabilità.

Non sistemare la macchina su un
pavimento elastico per evitare che
vibri durante la centrifuga.

Evitare di svitare i piedini. Si potreb
be compromettere la possibilità di
spostare la lavatrice in un altro po
sto.

48

-

-

Posizionatura e collegamento elettrico

Sistema sicurezza Miele contro
perdite d'acqua

Il sistema di sicurezza sviluppato da
Miele offre una efficiente protezione
contro eventuali perdite d'acqua della
lavatrice.

Il sistema è formato da tre componenti:

1) il tubo di alimentazione

2) i dispositivi elettronici e l'involucro

3) il tubo di scarico.

1) Il tubo di alimentazione

– È resistente contro gli scoppi.

Il tubo di afflusso resiste a una pres­sione di oltre 14000 kPa (140 bar).

– La guaina del tubo di afflusso.

Il flessibile è avvolto da una guaina
di fibre metalliche per proteggerlo
contro eventuali danni.

La protezione trabocco.

–

L'afflusso incontrollato di acqua vie
ne interrotto per evitare che la lavatri
ce trabocchi. Se l'acqua supera un
determinato livello, la pompa di sca
rico si attiva per evacuare l'acqua
eccedente in modo controllato.

3) Il tubo di scarico

Il tubo di scarico è protetto da un di
spositivo di aerazione. In tal modo si
evita che la lavatrice aspiri a vuoto.

-

-

-

-

2) I dispositivi elettronici e l'involucro

–

La vasca nel pavimento.
Eventuali perdite d'acqua della lava

trice fluiscono nella vasca del pavi
mento. Mediante un interruttore a
galleggiante le valvole di afflusso
vengono chiuse. L'afflusso dell'ac
qua viene interrotto. L'acqua nella
vasca di lavaggio viene scaricata
dalla pompa.

-

-

-

49

Posizionatura e collegamento elettrico

Tubo afflusso acqua

La lavatrice è fabbricata in conformità
alle norme SSIGA e non è quindi ne
cessario montare una valvola di ritenuta
per il collegamento all'acqua
dell'acquedotto.

La pressione deve essere di almeno
100 kPa (1 bar) e non superare i
1000 kPa (10 bar). Se è superiore a
questo valore, si dovrà montare un ri
duttore di pressione.

-

-

Il filtro per lo sporco nel dado sulla
parte libera del tubo di afflusso deve
rimanere in sede.

Prolunga tubo

Presso il concessionario o il servizio as
sistenza Miele si può acquistare un
tubo con guaina metallica lungo 1,5 m.

-

Per il collegamento è necessario instal
lare un rubinetto provvisto di raccordo
filettato di
mento alla conduttura dell'acqua pota­bile dovrà essere fatto da un idraulico.

,

sottoposto alla pressione dell'acqua
dell'acquedotto. Aprire quindi lenta­mente il rubinetto e verificare se il
collegamento è a tenuta stagna. Se
si notano perdite, sistemare corretta­mente la guarnizione e avvitare me­glio la ghiera.

La lavatrice non può essere colle
gata alla conduttura dell'acqua cal
da.

Manutenzione

Se si rende necessario sostituire il tubo,
usare esclusivamente tubi originali
Miele resistenti a una pressione di oltre
14000 kPa (140 bar).

3

/4". Diversamente il collega-

Il collegamento al rubinetto è

-

-

-

50

Posizionatura e collegamento elettrico

Tubo scarico acqua

L'acqua di lavaggio viene scaricata
mediante una pompa con una preva
lenza di 1 m. Per un perfetto funziona
mento, il tubo di scarico dovrà venire
sistemato senza piegature. Il manicotto
terminale è girevole e, se necessario, si
può estrarre.

-

-

Possibilità di scarico:

1) Il tubo può venire agganciato al la

vandino, lavello o vasca da bagno.

Avvertenze!

Assicurarsi che il manicotto non si

–

sganci!
Se l'acqua viene scaricata in un la

–

vandino o lavello, controllare che lo
scarico non sia intasato. Diversa
mente potrebbe traboccare o venire
risucchiata in parte nella lavatrice.

2) Può venire collegato con un manicot
to di gomma a un tubo di scarico in
plastica (non è necessario dotarlo di
sifone).

3) Può venire collegato a un lavandino
con raccordo di plastica.

4) L'acqua può essere convogliata in
un pozzetto di scarico nel pavimento.

Se necessario, il tubo di scarico può
essere prolungato fino a 5 m. Le diver­se prolunghe e i pezzi di raccordo sono
a disposizione presso il concessionario
o il servizio assistenza Miele.

-

-

-

-

51

Posizionatura e collegamento elettrico

Collegamento elettrico

L’asciugatrice è fornita di cavo, lungo
circa 2,40 m, e spina tipo 12 da allac
ciare a corrente alternata 230 V
~ 50 Hz.

La spina tipo 12 deve rimanere sempre
accessibile per poter staccare la lava
trice dalla rete elettrica.

-

-

I dati riguardanti l’assorbimento nomi
nale e la protezione sono riportati nella
targhetta di matricola. Verificare che i
dati della targhetta di matricola corri
spondano a quelli della rete elettrica.

-

-

52

Dati di consumo

Carico Dati di consumo

Elettricità Acqua Durata

in kWh in litri breve normale

Cotone/colorati 95°C 5,5 kg 1,75 47 2 h 12 min.

Lava/indossa 40°C
Delicati 30°C 1,5 kg 0,30 65 43 min. 58 min.
Automatic 40°C 3,0 kg 0,30 - 0,45 35 - 50 57 min. 1 h 12 min.
Capi scuri 40°C 2,5 kg 0,58 55 1 h 05 min. 1 h 15 min.
Camicie 40°C 1,5 kg 0,45 44 – 55 min.
Jeans 40°C 2,5 kg 0,50 45 53 min. 1 h 00 min.
Express 40°C 3,0 kg 0,30 34 – 31 min.
Seta / 30°C 1,0 kg 0,25 39 – 35 min.
Lana / 30°C 2,0 kg 0,23 39 – 40 min.

1)

Programma di controllo secondo EN 60456.

2)

Programma breve per istituti di controllo; selezionare la funzione supplementare

breve

.

1)

60°C

60°C 3,0 kg 0,73 39 59 min.
40°C
40°C

5,5 kg 0,93 47 1 h 52 min.

1)

5,5 kg 0,60 50 1 h 58 min.

2)

3,0 kg 0,36 39 59 min.

1)

2,5 kg 0,45 45 1 h 02 min. 1 h 19 min.

I dati relativi al consumo possono variare da quelli indicati a seconda della
pressione dell’acqua, del grado di durezza e della temperatura dell’acqua, del
la temperatura ambiente, del tipo di bucato, delle oscillazioni nella rete elettrica
e delle funzioni supplementari attivate.

-

53

Dati tecnici

altezza 90 cm
altezza con coperchio aperto 139 cm
larghezza 45 cm
profondità 60 cm
peso a vuoto 101 kg
capienza 5,5 kg biancheria asciutta
tensione v. targhetta dati
assorbimento v. targhetta dati
protezione v. targhetta dati
dati di consumo v. capitolo: dati di consumo
pressione minima acqua 100 kPa (1 bar)
pressione massima acqua 1000 kPa (10 bar)
lunghezza tubo afflusso 2,50 m
lunghezza tubo scarico 1,50 m
lunghezza cavo elettrico 2,40 m
prevalenza massima 1,00 m
lunghezza scarico massima 5,00 m
marchi di controllo ASE, VDE, antidisturbi radio-TV

54

Funzioni programmabili
per programmabili per modificare
i valori standard

Funzioni programmabili

Sistema "+ acqua"

Con il sistema "+ acqua" è possibile
impostare la variante desiderata per
la funzione supplementare

È possibile scegliere una delle seguenti
quattro varianti.

variante 1:
maggiore quantitativo d'acqua per i ri

sciacqui,
variante 2:
maggiore quantitativo d'acqua per il la

vaggio e anche
stazione alla consegna),

variante 3:
un ciclo di risciacquo supplementare

per i programmi

indossa

variante 4:
un maggiore quantitativo d’acqua per i

cicli di lavaggio e anche
e inoltre
mentare per i programmi

rati

,

un ciclo di risciacquo supple

e

Lava/indossa

per i risciacqui (impo-

Cotone/coloratieLava/

.

+ acqua

di risciacquo

Cotone/colo

.

-

-

-

Premessa:

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi posizio

–

nata su d

A Premere il tasto

lo premuto, effettuare le operazioni
da B a C.

B Accendere la lavatrice col tasto jk.
C Aspettare fino a quando la spia di

controllo del tasto

-

e . . .

D . . . rilasciare poi il tasto
E Ruotare la manopola dei programmi

sulla posizione

Nel display lampeggia una P alternata
ai numeri 1, 2, 3 oppure 4.

F Successivamente, premendo di volta

in volta il
te diversa.

Nel display lampeggia in modo alterna
to con la P :

1 = variante 1

fine

.

Start

e, mantenendo

Start

si accende

Start

Cotone/colorati 60°C

Start

si imposta una varian-

selezionata.

-

-

.

.

-

Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a G.

Le funzioni programmabili vengono im
postate mediante il tasto
nopola dei programmi. Il tasto
manopola hanno quindi un’ulteriore fun
zione, non evidenziata sul pannello co
mandi.

56

Start

e la ma

Start

e la

2 = variante 2
3 = variante 3
4 = variante 4

­G Spegnere la lavatrice col tasto jk.

­Premendo il tasto

-

variante impostata. La variante rimane

-

memorizzata fino a che non viene sosti
tuita da un'altra.

selezionata.
selezionata.
selezionata.

+ acqua

si attiva la

-

Funzioni programmabili

Rotazione delicata

Per lavare delicatamente biancheria
e capi poco sporchi. Il tamburo ruota
più lentamente.

La rotazione delicata può venire attivata
coi programmi
e

Automatic

Se la funzione "rotazione delicata" è sta
ta programmata, il tamburo ruota più
lentamente in tutti i cicli dei programmi
menzionati sopra.

La funzione "rotazione delicata" non è
attivata al momento della consegna.

Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a G.

Le funzioni programmabili vengono im­postate mediante il tasto
nopola dei programmi. Il tasto
manopola hanno quindi un’ulteriore fun­zione, non evidenziata sul pannello co­mandi.

Premessa:
–

la lavatrice dovrà essere spenta,

Cotone/colorati,Express

.

Start

e la ma-

Start

e la

A Premere il tasto

lo premuto, effettuare le operazioni
da B a C.

B Accendere la lavatrice col tasto jk.
C Aspettare fino a quando la spia di

controllo del tasto
e . . .

D . . . rilasciare poi il tasto

­E Ruotare la manopola dei programmi

sulla posizione

Nel display lampeggia una P alternata
ai numeri 0 oppure 1.

0 = la funzione "rotazione delicata" è

disattivata,

1 = la funzione "rotazione delicata" è

attivata.

F Premendo il tasto

passare dall’indicazione 0 a 1 o vice-

versa da 1 a 0".
G Spegnere la lavatrice col tasto jk.
La variante impostata rimane così atti

vata, o a seconda del caso disattivata,
finché non si apportano modifiche.

Start

e, mantenendo

Start

si accende

Start

Cotone/colorati 40°C

Start

è possibile

-

.

.

-

–

lo sportello chiuso,

–

la manopola dei programmi posizio

fine

nata su d

.

-

57

Funzioni programmabili

Raffreddamento liscivia per
"Cotone/colorati"

Al termine del ciclo principale di la
vaggio, nel tamburo affluisce acqua
per raffreddare la liscivia.

L’acqua viene raffreddata solo se si im
postano temperature di 95° C.

Tale funzione dovrebbe venire attivata
nel caso in cui:

il tubo di scarico fosse agganciato al

–

lavello, lavandino o vasca da bagno
per evitare di scottarsi;

– le tubazioni di scarico dell'edificio

non corrispondono alle norme rego­lamentari.

Tale funzione, abbinata al programma

Cotone/colorati

segna.

Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a G.

Le funzioni programmabili vengono im
postate mediante il tasto
nopola dei programmi. Il tasto
manopola hanno quindi un’ulteriore fun
zione, non evidenziata sul pannello co
mandi.

, non è attivata alla con-

Start

e la ma

Start

e la

-

A Premere il tasto

lo premuto, effettuare le operazioni

da B a C.

B Accendere la lavatrice col tasto jk.
C Aspettare fino a quando la spia di

controllo del tasto

-

e . . .

D . . . rilasciare poi il tasto
E Ruotare la manopola dei programmi

sulla posizione
Nel display lampeggia una P alternata

ai numeri 0 oppure 1.
0 = la funzione "raffreddamento

liscivia" è disattivata,

1 = la funzione "raffreddamento

liscivia" è attivata.

F Premendo il tasto

passare dall’indicazione 0 a 1 o vice-

versa da 1 a 0.
G Spegnere la lavatrice col tasto jk.
La variante impostata rimane così atti

vata, o a seconda del caso disattivata,

­finché non si apportano modifiche.

-

-

-

Start

e, mantenendo

Start

si accende

Start

Cotone/colorati 30°C

start

è possibile

-

.

.

-

Premessa:
–

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi posizio

fine

nata su d

58

.

-

Funzioni programmabili

Funzione memory

Se si abbina una funzione supple
mentare a un programma oppure si
modifica il numero di giri della centri
fuga, al momento di avviare il pro
gramma le modifiche apportate ven
gono memorizzate.

Se si attiva nuovamente il programma
di lavaggio, le funzioni supplementari e/
o le modifiche al numero di giri della
centrifuga vengono automaticamente ri
pristinate.

La funzione "memory" non è attivata alla
consegna.

Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a G.

Le funzioni programmabili vengono im­postate mediante il tasto
nopola dei programmi. Il tasto
manopola hanno quindi un’ulteriore fun­zione, non evidenziata sul pannello co
mandi.

Premessa:

Start

-

-

e la ma-

Start

e la

-

-

Start

A Premere il tasto

lo premuto, effettuare le operazioni
da B a C.

B Accendere la lavatrice col tasto jk.
C Aspettare fino a quando la spia di

controllo del tasto
e . . .

D . . . rilasciare poi il tasto
E Girare la manopola dei programmi

sulla posizione

­Nel display lampeggia una P alternata

ai numeri 0 oppure 1.
0 = la funzione "memory" è

disattivata,

1 = la funzione "memory" è

attivata.

F Premendo il tasto

passare dall’indicazione 0 a 1 o vice­versa da 1 a 0".

G Spegnere la lavatrice col tasto jk.

-

La variante impostata rimane così atti
vata, o a seconda del caso disattivata,
finché non si apportano modifiche.

e, mantenendo

Start

si accende

Start

Lava/indossa 60°C

start

è possibile

-

.

.

-

–

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi posizio

fine

nata su d

.

-

59

Funzioni programmabili

Ammollo (durata)

La durata del ciclo
col rispettivo tasto, può venire program
mata e memorizzata da 30 minuti a
2 ore, impostabili a scatti di 30 minuti.

Al momento di attivare la funzione sup
plementare "ammollo", la durata impo
stata e memorizzata viene visualizzata
prima della durata del programma di la
vaggio.

Alla consegna, la funzione
preimpostata per una durata di 2 ore.

Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a G.

Le funzioni programmabili vengono im­postate mediante il tasto
nopola dei programmi. Il tasto
manopola hanno quindi un’ulteriore fun­zione, non evidenziata sul pannello co­mandi.

Premessa:
–

la lavatrice dovrà essere spenta,

–

lo sportello chiuso,

–

la manopola dei programmi posizio
nata su d

fine

ammollo

.

, attivabile

ammollo

Start

e la ma-

Start

-

è

e la

-

Start

A Premere il tasto

lo premuto, effettuare le operazioni
da B a C.

-

B Accendere la lavatrice col tasto jk.
C Aspettare fino a quando la spia di

-

controllo del tasto
e . . .

D . . . rilasciare poi il tasto

­E Girare la manopola dei programmi

sulla posizione

Nel display lampeggia una P alternata
ai numeri 1, 2, 3 oppure 4.

F Successivamente, premendo di volta

in volta il
te diversa.

Nel display lampeggia in modo alterna­to con la P :

1 = 2 h durata ammollo

2 = 1 h 30 min. durata ammollo
3 = 1 h durata ammollo
4 = 30 min. durata ammollo.

G Spegnere la lavatrice col tasto jk.
Successivamente, premendo il tasto

ammollo

La variante rimane memorizzata fino a
che non viene sostituita da un'altra.

Start

si imposta una varian-

(attivata alla consegna)

si attiva la variante impostata.

e, mantenendo

Start

si accende

Start

Lava/indossa 40°C

-

.

.

606162

63

Con riserva di modifiche/2606

M.-Nr. 06 637 670 / 01

it-CH
