Gebrauchsanweisung Wärmepumpentrockner

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Instal‐ lation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden.

de-CH M.-Nr. 09 879 450

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver‐ packung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpa‐ ckungsmaterialien sind nach umwelt‐ verträglichen und entsorgungstechni‐ schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu‐ rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate‐ rialien. Sie enthalten aber auch schädli‐ che Stoffe, die für ihre Funktion und Si‐ cherheit notwendig waren. Im Kehricht oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Kehricht.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf‐ bewahrt wird.

Energie einsparen

So können Sie eine unnötige Verlänge‐ rung der Trockenzeit und einen erhöh‐ ten Energieverbrauch vermeiden:

– Lassen Sie die Wäsche mit maxima‐

ler Schleuderdrehzahl in der Wasch‐ maschine schleudern. Sie können beim Trocknen ca. 20 % Energie aber auch Zeit sparen, wenn Sie z.B. mit 1600 U/min statt mit 1000 U/min schleudern.

– Nutzen Sie für das jeweilige Trocken‐

programm die maximale Beladungs‐ menge. Dann ist der Energiever‐ brauch in Bezug auf die gesamte Wä‐ schemenge am günstigsten.

– Sorgen Sie dafür, dass die Raumtem‐

peratur nicht zu hoch ist. Wenn sich andere, wärmeerzeugende Geräte im Raum befinden, dann lüften Sie, bzw. schalten Sie diese ab.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie‐ ren Sie sich gegebenenfalls bei Ihrem Händler.

– Reinigen Sie nach jedem Trocknen

die Siebflächen der Flusensiebe.

Inhalt

Ihr Beitrag zum Umweltschutz ............................................................................ 2

Sicherheitshinweise und Warnungen .................................................................. 5

Bedienung des Trockners ................................................................................... 16

Bedienungsblende ................................................................................................. 16

Erste Inbetriebnahme............................................................................................. 17

Wäschepflege....................................................................................................... 18

So trocknen Sie richtig........................................................................................ 19

Kurzanweisung....................................................................................................... 19

Programmablauf ändern ..................................................................................... 21

Programmübersicht............................................................................................. 22

Reinigung und Pflege .......................................................................................... 25

Kondenswasserbehälter leeren.............................................................................. 25

Reinigungsintervalle beachten............................................................................... 26

Siebflächen der Flusensiebe.................................................................................. 27

Trockenreinigung............................................................................................... 27

Nassreinigung................................................................................................... 28

Einsetzen........................................................................................................... 28

Feinfilter.................................................................................................................. 29

Entnehmen........................................................................................................ 29

Feinfilter reinigen............................................................................................... 29

Klappe für den Feinfilter reinigen ...................................................................... 30

Wärmetauscher kontrollieren............................................................................ 30

Wiedermontage ................................................................................................ 31

Trockner ................................................................................................................. 31

Was tun, wenn . . ................................................................................................. 32

Hilfe bei Störungen ................................................................................................ 32

Prüf- und Störungsmeldungen............................................................................... 32

Ein nicht zufriedenstellendes Trockenergebnis...................................................... 34

Andere Probleme ................................................................................................... 35

Glühlampe austauschen ........................................................................................ 37

Kundendienst ....................................................................................................... 38

Reparaturen ........................................................................................................... 38

Nachkaufbares Zubehör ........................................................................................ 38

Garantiebedingungen und Garantiezeit ................................................................. 38

Inhalt

Aufstellen und Anschliessen............................................................................... 39

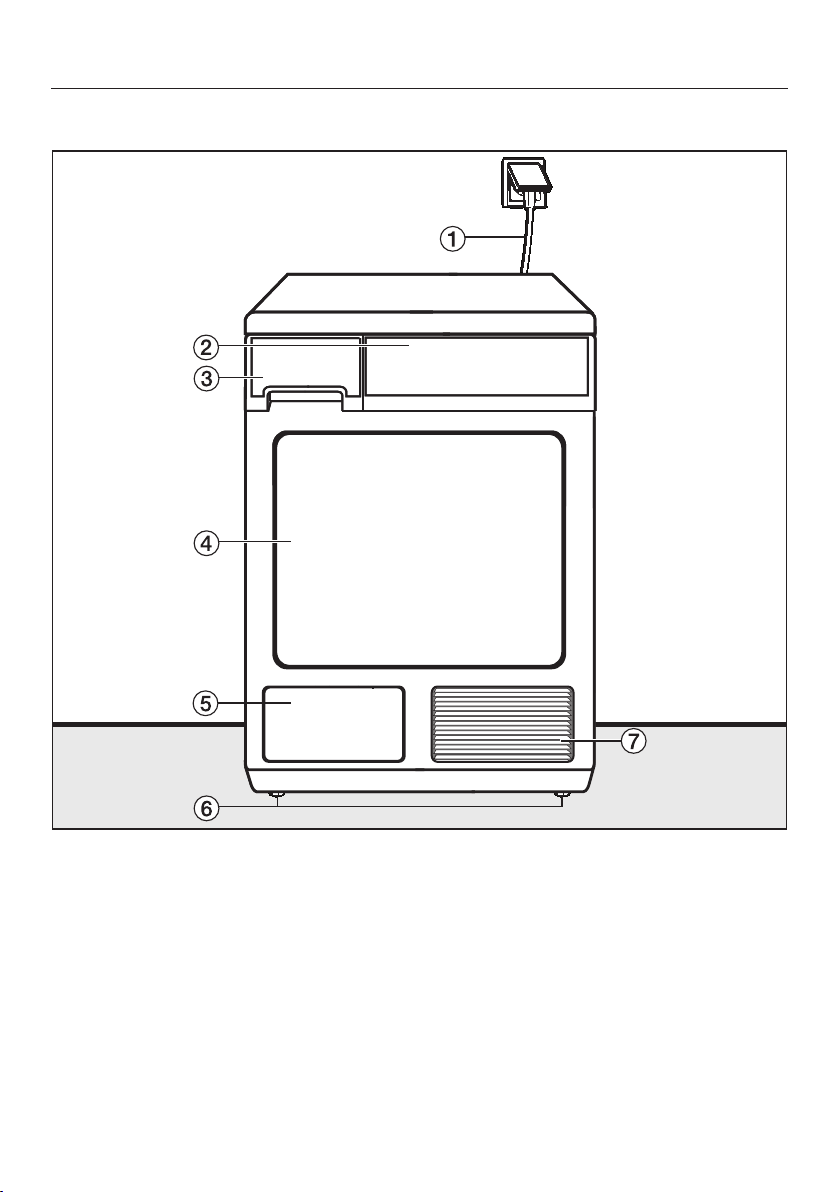

Vorderansicht ......................................................................................................... 39

Rückansicht ........................................................................................................... 40

Trockner transportieren.......................................................................................... 40

Aufstellen ............................................................................................................... 41

Unterbau unter eine Arbeitsplatte oder Einbau in einen Schrank..................... 41

Trockner ausrichten .......................................................................................... 42

Vor einem späteren Transport ........................................................................... 42

Wasch-Trocken-Säule....................................................................................... 42

Elektroanschluss.................................................................................................... 43

Verbrauchsdaten.................................................................................................. 44

Technische Daten................................................................................................. 45

Programmierfunktionen ...................................................................................... 47

Restfeuchte des Programms "Baumwolle" ändern ............................................... 47

Restfeuchte des Programms "Pflegeleicht" ändern .............................................. 48

Knitterschutz einstellen.......................................................................................... 49

Summer aus-/einschalten...................................................................................... 50

Programmwahl "Automatic plus" ändern............................................................... 51

Standby einstellen.................................................................................................. 52

Leitwerteinstellung ändern..................................................................................... 54

Sicherheitshinweise und Warnungen

 Lesen Sie unbedingt diese Gebrauchsanweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbe‐ stimmungen. Ein unsachgemässer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchs‐ anweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Ge‐ brauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie die‐ se an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemässe Verwendung

 Dieser Trockner ist dazu bestimmt, im Haushalt und in haushalts‐

ähnlichen Aufstellumgebungen verwendet zu werden.

 Dieser Trockner ist nicht für den Gebrauch im Aussenbereich be‐

stimmt.

 Benutzen Sie den Trockner ausschliesslich im haushaltsüblichen

Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewie‐ sen sind. Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder fal‐ sche Bedienung verursacht werden.

Sicherheitshinweise und Warnungen

 Personen, die aufgrund ihrer physischen, sensorischen oder geis‐

tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwort‐ liche Person benutzen.

Kinder im Haushalt

 Kinder unter acht Jahren müssen vom Trockner ferngehalten wer‐

den, es sei denn, sie werden ständig beaufsichtigt.

 Kinder ab acht Jahren dürfen den Trockner nur ohne Aufsicht be‐

dienen, wenn ihnen der Trockner so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefah‐ ren einer falschen Bedienung erkennen und verstehen können.

 Kinder dürfen den Trockner nicht ohne Aufsicht reinigen oder war‐

ten.

 Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners auf‐

halten. Lassen Sie Kinder niemals mit dem Trockner spielen.

Technische Sicherheit

 Kontrollieren Sie den Trockner vor der Aufstellung auf äussere

sichtbare Schäden. Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

 Vor dem Anschliessen des Trockners unbedingt die Anschlussda‐

ten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifels‐ falle bei einer Elektro-Fachperson.

 Der zuverlässige und sichere Betrieb des Trockners ist nur dann

gewährleistet, wenn der Trockner am öffentlichen Stromnetz ange‐ schlossen ist.

Sicherheitshinweise und Warnungen

 Die elektrische Sicherheit dieses Trockners ist nur dann gewähr‐

leistet, wenn er an ein vorschriftsmässig installiertes Schutzleitersys‐ tem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegen‐ de Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausin‐ stallation durch eine Fachperson überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

 Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel

(Brandgefahr durch Überhitzung).

 Wenn die Netzanschlussleitung beschädigt ist, muss diese durch

von Miele autorisierte Fachperson ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

 Durch unsachgemässe Reparaturen können unvorhersehbare Ge‐

fahren für den Benutzer entstehen, für die Miele keine Haftung über‐ nimmt. Reparaturen dürfen nur von Miele autorisierten Fachperso‐ nen durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

 Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile aus‐

getauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.

 Im Fehlerfall oder bei der Reinigung und Pflege ist dieser Trockner

nur dann vom Elektronetz getrennt, wenn

– der Netzstecker des Trockners gezogen ist oder – die Sicherung der Hausinstallation ausgeschaltet ist oder – die Schraubsicherung der Hausinstallation ganz herausge‐

schraubt ist.

Sicherheitshinweise und Warnungen

 Dieser Trockner darf nicht an nichtstationären Aufstellungsorten

(z.B. Schiffe) betrieben werden.

 Nehmen Sie keine Veränderungen am Trockner vor, die nicht aus‐

drücklich von Miele zugelassen sind.

 Erläuterungen zur Wärmepumpe und zum Kältemittel:

Dieser Trockner arbeitet mit einem gasförmigen Kältemittel, das ein Kompressor verdichtet. Das durch Verdichtung auf ein höheres Tem‐ peraturniveau gebrachte und verflüssigte Kältemittel wird in einem geschlossenen Kreislauf durch die Wärmetauschereinheit geleitet, wo der Wärmeaustausch mit der vorbeiströmenden Trocknungsluft stattfindet.

– Brummgeräusche während des Trockenvorganges, die durch die

Wärmepumpe erzeugt werden, sind normal. Die einwandfreie

Funktion des Trockners ist nicht beeinträchtigt. – Das Kältemittel ist nicht brennbar und nicht explosiv. – Eine Stillstandzeit nach richtigem Transport und Aufstellen des

Trockners ist im Allgemeinen nicht notwendig (siehe Kapitel "Auf‐

stellen und Anschliessen").

Ansonsten: Stillstandzeit beachten! Sonst kann die Wärmepumpe

Schaden nehmen! – Dieser Trockner enthält fluorierte Treibhausgase. Hermetisch ge‐

schlossen.

Bezeichnung: R134a

Sicherheitshinweise und Warnungen

 Beachten Sie die Anweisungen im Kapitel "Aufstellen und An‐

schliessen" sowie das Kapitel "Technische Daten".

 Die Zugänglichkeit des Netzsteckers muss immer gewährleistet

sein, um den Trockner von der Netzversorgung zu trennen.

 Der Luftspalt zwischen Trocknerunterseite und Fussboden darf

nicht durch Sockelleisten, hochflorigen Teppichboden usw. verklei‐ nert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleis‐ tet.

 Im Schwenkbereich der Trocknertür darf keine abschliessbare Tür,

Schiebetür oder entgegengesetzt angeschlagene Tür installiert wer‐ den.

Sachgemässer Gebrauch

 Die maximale Beladungsmenge beträgt 7,0 kg (Trockenwäsche).

Die teilweise geringeren Beladungsmengen für einzelne Programme können Sie dem Kapitel "Programmübersicht" entnehmen.

 Brandgefahr!

Dieser Trockner darf nicht an einer steuerbaren Steckdose (z.B. über eine Zeitschaltuhr oder an einer elektrischen Anlage mit Spitzenlast‐ abschaltung) betrieben werden. Würde das Trockenprogramm vor Beendigung der Abkühlphase ab‐ gebrochen, bestünde die Gefahr der Wäscheselbstentzündung.

Sicherheitshinweise und Warnungen

 Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet

werden, wenn sie

– ungewaschen sind. – nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige

Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit

Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend

gereinigten Textilien besteht Brandgefahr durch Wäscheselbstent‐

zündung, sogar nach Beendigung des Trockenvorganges und

ausserhalb des Trockners. – mit feuergefährlichen Reinigungsmitteln oder mit Rückständen

von Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentfer‐

ner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann

z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet

sind. – mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen

Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Tex‐ tilien besonders gründlich: zusätzliche Menge Waschmittel verwenden und eine hohe Tempe‐ ratur wählen. Im Zweifelsfall diese mehrmals waschen.

Sicherheitshinweise und Warnungen

 Alle Gegenstände sind aus den Taschen zu entfernen (wie z.B.

Feuerzeuge, Zündhölzer).

 Warnung: Den Trockner niemals vor Beendigung des Trockenpro‐

gramms ausschalten. Es sei denn, alle Wäschestücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben wer‐ den kann.

 Weichspüler oder ähnliche Produkte sollten so verwendet werden,

wie es in den Anweisungen für den Weichspüler festgelegt ist.

 Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals

getrocknet werden,

– wenn industrielle Chemikalien für die Reinigung benutzt worden

sind (z.B. in einer Chemischen Reinigung). – die überwiegend Schaumgummi-, Gummi- oder gummiähnliche

Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgum‐

mi, Duschhauben, wasserdichte Textilien, gummierte Artikel und

Kleidungsstücke, Kopfkissen mit Schaumgummiflocken. – die mit Füllungen versehen und beschädigt sind (z.B. Kissen oder

Jacken). Die herausfallende Füllung kann einen Brand verursa‐

chen.

Sicherheitshinweise und Warnungen

 Der Heizphase folgt bei vielen Programmen die Abkühlphase, um

sicherzustellen, dass die Wäschestücke bei einer Temperatur ver‐ bleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet. Die Wäsche immer direkt und komplett nach Programmende entneh‐ men.

 Stützen oder lehnen Sie sich nicht auf die Tür. Dieser Trockner

kann sonst umkippen.

 Schliessen Sie die Tür nach jedem Trocknen. So können Sie ver‐

meiden, dass

– Kinder versuchen, in den Trockner zu klettern oder Gegenstände

darin zu verstecken. – Kleintiere in den Trockner klettern.

 Dieser Trockner darf niemals ohne oder

– mit beschädigten Flusenfiltern betrieben werden. – mit beschädigtem Sockelfilter betrieben werden.

Dieser Trockner würde übermässig verflusen, was einen Defekt zur Folge hätte!

 Die Flusenfilter müssen nach jedem Trocknen gereinigt werden!  Die Flusenfilter oder der Sockelfilter müssen nach der Nassreini‐

gung getrocknet werden. Durch nasse Flusen-/Sockelfilter können Funktionsstörungen beim Trocknen auftreten!

 Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf.

Bereits Temperaturen um den Gefrierpunkt beeinträchtigen die Funk‐ tionsfähigkeit des Trockners. Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Sicherheitshinweise und Warnungen

 Wenn Sie das Kondenswasser extern ableiten, dann sichern Sie

den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen. Sonst kann der Schlauch abrutschen und das ausfliessende Kon‐ denswasser Schäden verursachen.

 Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

 Halten Sie den Aufstellraum des Trockners immer frei von Staub

und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

 Den Trockner nicht nass abspritzen.

Sicherheitshinweise und Warnungen

Verwendung des Duftflacons (nachkaufbares Zubehör)

 Es darf nur der original Miele Duftflacon verwendet werden.  Den Duftflacon nur in der Verkaufsverpackung lagern, deshalb

diese aufbewahren.

 Achtung, Duftstoff kann auslaufen! Den Duftflacon oder den Flu‐

senfilter mit dem montierten Duftflacon gerade halten und niemals hinlegen oder kippen.

 Ausgelaufenen Duftstoff sofort mit einem saugfähigen Tuch aufwi‐

schen: vom Fussboden, vom Trockner, von Trocknerteilen (z.B. Flu‐ sensieb).

 Bei Körperkontakt mit ausgelaufenem Duftstoff: Haut gründlich

mit Wasser und Seife reinigen. Augen mindestens 15 Minuten lang mit sauberem Wasser spülen. Bei Verschlucken den Mund gründlich mit sauberem Wasser ausspülen. Nach Augenkontakt oder Ver‐ schlucken einen Arzt aufsuchen!

 Kleidung, die mit ausgelaufenem Duftstoff in Kontakt kommt, so‐

fort wechseln. Kleidung oder Tücher gründlich mit reichlich Wasser und Waschmittel reinigen.

 Es besteht Brandgefahr oder Gefahr von Beschädigung des

Trockners bei Nichtbeachtung dieser Hinweise:

– Niemals Duftstoff in den Duftflacon nachfüllen. – Niemals einen defekten Duftflacon verwenden.

 Den leeren Duftflacon mit dem Hauskehricht entsorgen und nie‐

mals anderweitig verwenden.

 Zusätzlich die dem Duftflacon beigefügte Information beachten.

Sicherheitshinweise und Warnungen

Zubehör

 Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn

sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

 Miele Trockner und Miele Waschmaschinen können als Wasch-

Trocken-Säule aufgestellt werden. Dazu ist als nachkaufbares Zube‐ hör ein Miele Wasch-Trocken-Verbindungssatz erforderlich. Es ist darauf zu achten, dass der Wasch-Trocken-Verbindungssatz zu dem Miele Trockner und der Miele Waschmaschine passt.

 Achten Sie darauf, dass der als nachkaufbares Zubehör erhältli‐

che Miele Sockel zu diesem Trockner passt.

 Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Bedienung des Trockners

Bedienungsblende

Display h min siehe nächste Seite

Prüf-/Störungskontrolle

siehe Kapitel "Was tun, wenn ... ?" Die mit PC gekennzeichnete Kontrollleuchte dient zusätzlich dem Kunden‐ dienst als Prüfungs- und Übertragungspunkt.

Taste Start startet ein Trockenprogramm Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

Programmwähler

zum Einstellen des Trockenprogramms Den Programmwähler können Sie rechts- oder linksherum drehen.

Taste  zum Ein- und Ausschalten Im Display leuchtet nach dem Einschalten zur Bestätigung eine  oder die Pro‐ grammdauer eines gewählten Programms.

Taste Tür unabhängig von der Stromversorgung können Sie die Tür mit dieser Taste öff‐ nen.

Bedienung des Trockners

Display h min

Im Display wird folgendes angezeigt

– die Programmdauer (h min = Stunden

und Minuten) – Prüf- und Störungsmeldungen – die Programmierfunktionen

Mit den Programmierfunktionen kön‐

nen Sie die Elektronik des Trockners

wechselnden Anforderungen anpas‐

sen.

Siehe gleichnamiges Kapitel in dieser

Gebrauchsanweisung.

Restzeitprognose

Im Display h min wird die voraussichtli‐ che Programmdauer angezeigt (Rest‐ zeitprognose). Ausnahme: die LüftenProgramme dauern 20 Minuten. Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unter‐ schiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raum‐ temperatur oder Spannungsschwan‐ kungen im Elektronetz. Deshalb passt sich die lernfähige Elek‐ tronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während des Trocknens überprüft, was in einigen Fäl‐ len zu Zeitsprüngen führen kann.

Trommelbeleuchtung

Bei geöffneter Tür und eingeschaltetem Trockner erlischt die Trommelbeleuch‐ tung nach einigen Minuten von selbst (Energieeinsparung).

Erste Inbetriebnahme

 Den Trockner richtig aufstellen

und anschliessen. Erfolgte ein Trans‐ port entgegen der Beschreibung im Kapitel "Aufstellen und Anschlies‐ sen", dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor die‐ ser Trockner elektrisch angeschlos‐ sen wird.

+ 39 hidden pages
