Bruksanvisning Kondenstorktumlare T 4897 C

Bruksanvisningen ska ovillkorligen läsas innan torktumlaren installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på torktumlaren.

M.-Nr. 06 482 190

Page 2

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar torktumlaren mot transportskador. Förpackningsmateria len är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaru förbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Hantering av uttjänad torktumlare

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Kasta därför på inga villkor den uttjänade torktumlaren i hushållsavfallet.

Spara energi

Så här undviker man onödigt lång tork tid samt ökning av energiförbrukningen:

Låt tvätten centrifugeras i tvättma

–

skinen med maximalt centrifuge ringsvarvtal. Man sparar ca 30 % energi och tid vid torkning om tvätten centrifugeras med 1600 v/min istället för med 800 v/min.

Använd maximal tvättmängd för res

–

pektive torkprogram. Energiförbruk ningen blir då gynnsammast beräk nat på den totala tvättmängden.

– Se till att rumsventilationen är tillräck-

lig under torkning.

– Rengör luddfiltren efter varje torkom-

gång.

– Kontrollera värmeväxlaren då och då

och rengör den vid behov.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvin ningsstation.

Se till att den uttjänade torktumlaren för varas barnsäkert tills den lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar".

Page 3

Innehållsförteckning

Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Hantering av transportförpackning och uttjänad maskin . . . . . . . . . . . . . . . . . . . . 2

Spara energi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Säkerhetsanvisningar och varningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Användning av torktumlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Manöverpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Hur displayen fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Första idrifttagandet av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tvättråd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Skötselsymboler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Torktips. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Så här torkar man rätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Snabbinstruktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Favoriter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Välja/ändra favoriter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Spara favorit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Tillvalsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Kort program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Låg temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Programöversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Ändra programförlopp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Avbryta ett program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Lägga i/plocka ur tvätt efter programstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Elektronisk programspärr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Page 4

Innehållsförteckning

Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Tömma kondensvattenbehållaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Rengöra luddfiltret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Torrengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Våtrengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Rengöra torktumlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Rengöring av värmeväxlaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Ta ut värmeväxlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Kontrollera värmeväxlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Rengöra värmeväxlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Sätta tillbaka värmeväxlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Hur man klarar av mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Vad gör man om . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Kontroll- och felmeddelanden i displayen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Övriga störningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Byta glödlampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Reparationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Programuppgradering (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Extra tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Uppställning och anslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Översiktsbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Rikta torktumlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Rikta torktumlaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Innan torktumlaren transporteras

(t ex vid flytt) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Avleda kondensvatten externt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Dra avloppsslangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Ansluta avloppsslangen till vattenlås på ett handfat . . . . . . . . . . . . . . . . . . . . 44

Sätta tillbaka slangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Page 5

Innehållsförteckning

Förbrukningsdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Menyn "Inställningar" J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Språk J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Tid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Torrhetsgrader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Förlängd avkylningstid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Indikering av luftkanalsvägar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Skrynkelskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Driftspärr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Kvitteringssignal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Stand by. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Page 6

Säkerhetsanvisningar och varningar

Torktumlarens elektriska säkerhet Läs bruksanvisningen noga innan torktumlaren tas i bruk. Den innehål ler viktig information om säkerhet, användning och skötsel av torktum laren. Därigenom förhindras olyckor samt skador på torktumlaren. Spara bruksanvisningen och över lämna den vid eventuellt ägarbyte.

Användningsområde

Torktumlaren är uteslutande av

sedd för textilier som har vatten tvättats och enligt skötseletiketten tål torktumling. All annan användning kan innebära fara. Tillverkaren ansvarar inte för skador som uppstått vid otillåten eller felaktig användning.

Teknisk säkerhet

Kontrollera att torktumlaren inte har

några synliga yttre skador innan den installeras. En skadad torktumlare får inte installe ras eller tas i drift.

Innan torktumlaren ansluts måste

uppgifterna om anslutning (säk ring, spänning och frekvens) på tork tumlarens typskylt jämföras med dem som gäller för elnätet på uppställnings platsen. Rådfråga i tveksamma fall en fackman.

garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är myck et viktigt att denna grundläggande sä kerhetsförutsättning uppfylls. Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln.

Använd av säkerhetsskäl inte för

längningskabel (den kan orsaka överhettning och därmed brandfara).

Denna torktumlare uppfyller gällan-

de säkerhetskrav. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren, för vilka tillverkaren inte ansvarar. Reparationer får endast utföras av Miele service eller av Miele auktoriserad serviceverkstad.

Defekta delar får endast bytas ut

mot Mieles originalreservdelar. Endast om Mieles orignalreservdelar används garanteras att torktumlaren helt och hållet uppfyller de säkerhetskrav som vi ställer på våra produkter.

Om nätanslutningskabeln är ska

dad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.

Page 7

Säkerhetsanvisningar och varningar

Vid fel på torktumlaren, vid rengör ing och skötsel är den spänningsfri

endast i följande fall:

När torktumlarens stickpropp är ut

–

dragen. När huvudströmmen är avstängd.

–

När säkringen är urskruvad.

–

Användning

Inbyggnad och montering av tork

tumlaren på uppställningsplatser som inte är fasta (t ex båtar) får endast utföras av en fackman om det är säker ställt att förutsättningarna på platsen medger en säker användning av torktumlaren.

Torktumlaren får inte användas

utan luddfilter eller med trasiga luddfilter.

Luddfiltren måste torkas efter ren-

göring med vatten. Det kan uppstå funktionsstörningar om ett vått luddfilter används.

Torktumlaren får inte användas

utan värmeväxlare.

Placera inte torktumlaren i utrym

men där det är risk för frost. Vid temperaturer som ligger runt fryspunk ten kan torktumlarens funktion påver kas. Fryst kondensvatten i pumpen och i av loppsslangen kan skada torktumlaren. Den tillåtna temperaturen i rummet där torktumlaren står uppställd ska ligga mellan +2 °C och +35 °C.

Om kondensvattnet avleds externt:

Se till att avloppsslangen sitter fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho. Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador.

Kondensvattnet är inget dricksvat-

ten. Att dricka kondensvatten kan innebära hälsofara för såväl människor som för djur.

Håll alltid rummet där torktumlaren

står fritt från damm och ludd. Smutspartiklar som hamnar i kylluften som sugs in kan med tiden blockera värmeväxlaren.

Page 8

Säkerhetsanvisningar och varningar

På grund av brandrisken är det inte tillåtet att torka textilier som:

innehåller skumgummi, gummi eller

–

gummiliknande material. innerhåller fyllning och är trasiga

–

(t ex kuddar och jackor). Fyllning som kommer ut kan förorsa ka brand.

är behandlade med brandfarliga ren

–

göringsmedel. innehåller rester av läggningsvätska,

–

hårspray, nagellackborttagningsme del eller liknande.

– innehåller rester av olja, fett eller an-

nan smuts (t ex kökshanddukar och tvättlappar för sminkborttagning).

– har rester av vax eller kemikalier (t ex

moppar och torktrasor).

– inte är tillräckligt rena och fortfarande

är smutsiga och innehåller rester av fett och olja. Rengör starkt smutsad tvätt (t ex yrkesklädsel) med ett särskilt tvättme del med fettlösande egenskaper. Rådfråga en återförsäljare för rekom mendation av speciella tvätt- och rengöringsmedel.

Stäng luckan efter varje torkom

gång. På så vis undviker man att:

barn försöker klättra in i torktumla

–

ren eller gömma föremål i den smådjur klättrar i torktumlaren

–

Om det finns barn i hemmet

Håll uppsikt över barn som är i när

heten av torktumlaren. Låt inte barn leka med torktumlaren.

Använda tillbehör

Endast tillbehör som uttryckligen

har godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti- eller produktansvar.

Hantering av uttjänad torktumlare

Dra ut stickproppen ur eluttaget.

Gör anslutningskabeln och stick proppen obrukbara genom att klippa av anslutningskabeln. Härigenom förhind

ras att torktumlaren används för andra

ändamål än den är avsedd för.

Stå, sitt eller luta dig inte mot den öppna luckan. Torktumlaren kan

välta.

Page 9

Manöverpanel

Användning av torktumlaren

a Display

Närmare förklaringar finns på de följande sidorna.

b Direktvalsknappar

För att välja ett program direkt. Knapparna kan programmeras med personliga favoritprogram.

c Start-knappen

d Optiskt gränssnitt PC

Miele service kan använda detta gränssnitt för service (bl. a. Update-funktionen) och felsökning.

e Multifunktionsväljare

Med multifunktionsväljaren väljer man menyer (genom att vrida den) och bekräftar inställningar (genom att trycka på den).

f Knappen s (Till/Från)

För att koppla in/ur torktumlaren.

g Knappen a (Lucka)

Öppnar luckan.

Page 10

Användning av torktumlaren

Hur displayen fungerar

Startmeny

1 Vit-/Kulörtvätt 2 Strykfri tvätt Inställningar F ... 3 Finish ylle 4 Superkort 9:00

När maskinen kopplas in visas startmenyn (med favoriter som kan ändras) och

Multifunktionsväljare

Genom att vrida multifunktionsväljaren ändrar man marke ringens position i displayen.

Genom att trycka på multifunktionsväljaren bekräftar man den markerade menypunkten.

Direktvalsknappar

Favoriterna - fyra program som visas till vänster i displayen kan väljas genom att man trycker på direktvalsknapparna. Favoriterna kan ställas in efter egna önskemål.

I övriga menyer har direktvalsknapparna andra funktioner. I dessa fall visar displayen en pil H med knappens funktionsbeteckning ovanför aktuell direktvalsknapp.

Möjligheter till programval

Det finns två möjligheter att välja program:

Programval

Programval ...

är markerat.

–

Möjlighet 1:

Välj menyn

Programval

i displayen och bekräf

ta genom att trycka på multifunktionsväljaren.

–

Möjlighet 2:

Tryck på en av direktvalsknapparna 1, 2, 3,

4. En av de fyra programmens basmeny öppnas.

Page 11

Meny programval

Program- tillbaka A val

Med multifunktionsväljaren kan alla befintliga program väljas. Markeringen flyttar sig uppåt eller nedåt beroende på i vilken riktning multifunktionsväljaren vrids. Pilarna V H på höger sida om displayen visar vridriktningen och fler valmöjligheter. Genom att trycka på multifunktionsväljaren öppnar man det valda programmets basmeny.

Basmeny i ett torkprogram

Vit-/Kulörtvätt Skåptorrt

Tid: 1:29 h

Tillval

^ Genom att vrida multifunktionsväljaren kan man markera

"Torrhetsgrad" eller "Program".

Användning av torktumlaren

Vit-/Kulörtvätt

Strykfri tvätt Fintvätt H

Timer Y

Spara

tillbaka A

^ De markerade komponenterna kan bekräftas och ändras

Menyn "Inställningar"

I menyn "Inställningar" kan torktumlarens elektronik anpassas till olika krav. Mer information finns i avsnittet "Inställningar".

genom att man trycker på multifunktionsväljaren. Undermenyerna

Tillvalsfunktioner, Timer, Spara

öppnas ge nom att man trycker på den underliggande direktvalsknap pen. Genom att trycka på direktvalsknappen 4 under

kommer man tillbaka till startmenyn.

baka

Alternativt kan även alla komponenter markeras och be

till

kräftas enbart med multifunktionsväljaren.

Page 12

Användning av torktumlaren

Första idrifttagandet av maskinen

Ställ klockan

Första gången torktumlaren kopplas in visas kort meddelan det

Miele välkommen

och språk och det första programförloppet tar mer än en tim me.

^ Ställ in timmarna med multifunktionsväljaren och bekräfta.

Nu kan minuterna ställas in. När minuterna har bekräftats är klockan ställd. Displayen växlar till startmenyn.

visas inte igen om man därefter anger tid

9 :00

Ställ klockan.

Page 13

Tvättråd

Skötselsymboler

Kontrollera symbolerna på plag gens/textiliernas skötseletiketter innan de torkas i torktumlaren.

q. . . . Torkning med normal temperatur

r. . . . . . . Torkning med låg temperatur

s . . . . . . Bör ej torkas med torktumlare

Torktips

Följ alltid anvisningarna om maximal

–

tvättmängd i avsnittet "Programöver sikt".

Om trumman blir överfylld sliter det på kläderna, torkresultatet försämras och tvätten blir skynklig.

– Torka inte textilier som droppar

vatten! Textilierna skall centrifugeras väl i minst 30 sekunder efter tvätt.

– Torka ömtåliga textilier

symbolen r med

–

Torka blandade textilier av bomull, kulörtvätt och strykfri tvätt i program met

Automatic

–

Öppna jackor jämnt torkresultat.

–

Ylle och ylleblandningar ludda ihop sig och krympa. Sådana textilier bör endast torkas i program met

Finish ylle

, så att dessa får ett

med skötsel-

Låg temperatur.

tenderar att

I textilier fyllda med dun

–

de på kvalitet, innermaterialet krym pa. Sådana textilier bör endast torkas i programmet

Rena linnetextilier

–

torktumlare om skötseletiketten anger att det är möjligt. Linne kan ruggas i torktumlaren. Sådana textilier bör en dast torkas i programmet

Trikåplagg (t ex t-tröjor, underkläder)

–

krymper ofta i första tvätten. Därför: Övertorka inte sådana textilier för att undvika ytterligare krympning. Köp eventuellt trikåplagg i en storlek stör re än normalt.

– För att undvika att särskilt ömtåliga

textilier blir skrynkliga (t ex skjortor, blusar) skall endast programmet

Skjortor

tveksamma fall skall tvättmängden reduceras och programmet

kort

eller

– Stärktvätt

Men tillsätt dubbel mängd stärkme del för att få rätt appretureffekt.

–

Nya färgade textilier noggrant innan de torkas första gången. De får inte torkas tillsam mans med ljusa textilier. Dessa textili er kan färga av sig (även på plastde lar i torktumlaren). Dessutom kan fär gat ludd lägga sig på textilierna.

Superkort

eller

Fintvätt

Finish siden

kan torkas i torktumlare.

kan, beroen

bör endast torkas i

användas. I

användas.

skall tvättas

Superkort

Super-

Page 14

Så här torkar man rätt

Snabbinstruktion

Följ siffrorna (A,B,C,...) steg för steg. A Sortera tvätten

Sortera tvätten så långt som möjligt ef ter . . . . . . önskad torrhetsgrad, . . . fiber-/vävsort, . . . liknande storlek, . . . liknande restfukt efter centrifugering. Det ger ett jämnare torkresultat.

Avlägsna doseringsredskap som

t ex doseringsbollar ur tvätten. Så dana kan smälta vid torkning och skada maskinen samt tvätten.

– Kontrollera fållar och sömmar så att

ingen textilfyllning kan komma ut.

– Knäpp knappar i stora textilier som

t ex lakan och örngott så att inte mindre plagg hamnar i dessa.

Undvik att överbelasta trumman. Det påverkar torkresultatet och skon samheten mot plaggen. Se avsnittet "Programöversikt" för maximala tvätt

mängder.

Kontrollera att luddfiltret sitter rätt i

lucköppningen varje gång luckan stängs.

– Stäng blixtlås, hakar och hyskor. –

Knyt ihop textilskärp och förklädes band.

–

Avlägsna eller sy fast behåbyglar som lossnat.

B Koppla in torktumlare

Tryck in knappen s (Till/Från).

Man kan också koppla in torktumlaren när plaggen har lagts i. Lampan i trum man lyser inte då (energibesparande).

C Lägg i tvätt

Tryck på knappen a .

Lägg plaggen löst i trumman.

Se till att textilierna inte fastnar i luckan. Textilierna kan skadas.

Stäng luckan genom att slå igen den lätt.

Page 15

Så här torkar man rätt

D Välj program

Det finns två olika sätt att välja pro

gram.

Man kan välja en favorit via direkt

–

valsknapparna. Eller välja ett program via menyn

–

gramval

Välj en

via motsvarande undermenyer.

Så snart ett program kan startas blinkar knappen

E Starta program

^ Tryck på knappen Knappen – I displayen visas

därefter

– I displayen visas senare vilken torr-

hetsgrad som har uppnåtts i respektive program (

Stryktorrt

Tillvalsfunktion

Start

lyser.

Programstart

Torkning

samt programtiden.

Varmmangeltorrt

r... osv. ...).

och/eller

Pro

Timer

och

...

Resttidsprognos

När ett program väljs visas den beräk nade programtiden i displayen. Tiden skall ses som en resttidsprognos.

På grund av nedanstående faktorer kan resttidsprognosen variera: Restfukt efter

centrifugering, textilsort, tvättmängd, rumstemperatur eller spänningsvariatio ner i elnätet.

Där anpassar sig elektroniken kontinu erligt på nytt till varje torkomgång för att resttidsprognosen ska bli allt mer exakt. Resttidsprognosen kontrolleras perma nent under torkningen vilket kan leda till att tiden ändras.

Likaså kan programmen

Superkort

temperatur har uppnåtts. Det kan särskilt gälla för tunna textilier eller om ett torkomgång precis har genomförts.

avslutas i förtid när en viss

Finish Ylle

och

Om man trycker på en av dessa direkt valsknappar under torkningen visar:

–

Knappen tiden när programmet är avslutat och den aktuella tiden.

–

Knappen grammet kan sparas som favorit.

–

Knappen tuella programmet.

Timer

. Den beräknade

Spara

. Det aktuella pro

Avbryt

. Avslutar det ak

Page 16

Så här torkar man rätt

Före programslut

Efter uppvärmningsfasen följer avkyl ningsfasen: Först efter avslutning av avkylningsfa sen är programmet avslutat. Följande program har ingen avkylnings

Finish Ylle, Superkort

tid:

Programslut

Skrynkelskydd

playen innebär att programmet är av slutat. Summern avger en signal. När skrynkelskyddet pågår (fabriksin ställning) vrider sig trumman i intervaller om tvätten inte tas ut direkt. På så sätt blir tvätten blir skrynklig. Tid: 1 timme.

F Plocka ut tvätten

^ Öppna luckan med knappen a. ^ Ta ut tvätten

Kontrollera att inga plagg ligger kvar i trumman! Kvarglömda plagg kan ta skada vid nästa torka på grund av övertorkning.

Avkylning

och

Programslut

visas i displayen.

i dis

När torktumlaren är inkopplad och luck an öppen släcks belysningen i trumman efter några minuter (för att spara energi).

Tryck på knappen s.

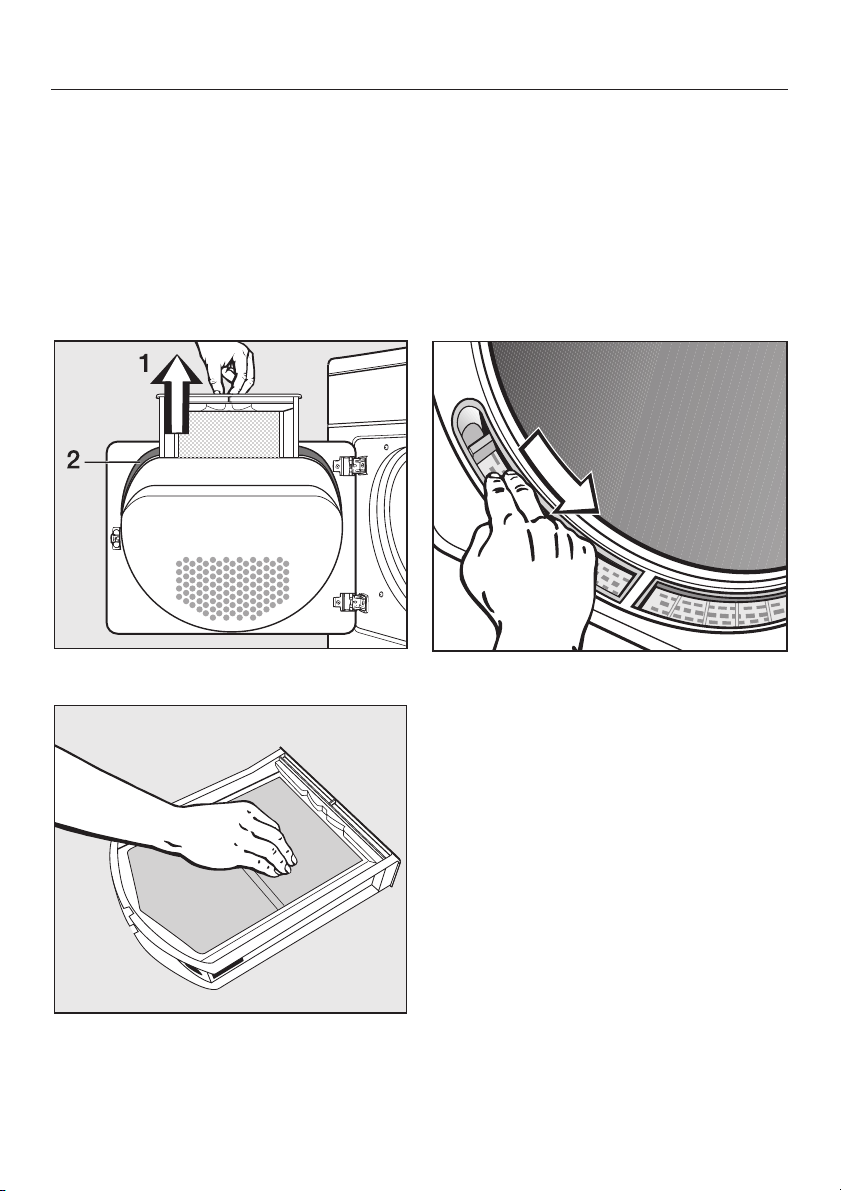

Rengör luddfiltren.

Stäng luckan.

Töm kondensvattenbehållaren (om ingen avloppsslang är ansluten).

Page 17

De torkprogram man använder mest kan programmeras på direktvalsknapparna.

Välja/ändra favoriter

Koppla in torktumlaren.

Startmeny

Favoriter

1 Vit-/Kulörtvätt 2 Strykfri tvätt Inställningar F ... 3 Finish ylle 4 Superkort 9:00

Tryck på direktvalsknappen 1.

Programval ...

Basmeny

Vit-/Kulörtvätt Skåptorrt

Tid: 1:29 h

Tillval

Timer Y

Spara

tillbaka A

^ Genom att vrida multifunktionsväljaren kan man markera

"Program" eller åter "Torrhetsgraden".

^ Bekräfta de komponenter som skall ändras genom att

trycka på multifunktionsväljaren.

Beroende på vilket val som görs visas något av följande i displayen:

- Programval

Program- tillbaka A val

Vit-/Kulörtvätt

Strykfri tvätt Fintvätt H

Välj önskat program med multifunktionsväljaren och bekräf ta. Basmenyn visas igen.

Page 18

Favoriter

OBS! Om inget val görs i undermenyn inom ca 15 sekunder växlar menyn tillbaka till startmenyn.

- Program torrhetsgrader

Vit-/Kulörtvätt Skåptorrt+

Torrhetsgrad från Varmmangeltorrt - Extra torrt

Välj önskad torrhetsgrad med multifunktionsväljaren och

bekräfta.

Displayen visar vilka torrhetsgrader som kan väljas för var

–

je enskilt program.

- Program vädring

Varmluft 0:30 h

- Övriga program

9:00

Programslut: Tid varmluft:

9:30

0:30 h

^ Välj önskad tid med multifunktionsväljaren och bekräfta. – 15 till 30 minuter i 5-minuterssteg – 30 min till 2 tim i 10-minuterssteg Samtidigt visas tiden för programslutet.

I de övriga programmen är torrhetsgrad och tid redan förpro grammerade och kan inte ändras.

Page 19

Välja tillvalsfunktion

Favoriter

Spara favorit

I basmenyn finns nu alla valda komponenter.

^ Tryck på direktvalsknappen 3

Välja direktvalsknapp

Tryck på direktvalsknappen 1

Vit-/Kulörtvätt Skåptorrt+

Tillval

Kort progr.

Tillvalsfunktioner

Låg temp. tillbaka A

Välj en tillvalsfunktion med multifunktionsväljaren och be kräfta. Basmenyn visas igen.

Vit-/Kulörtvätt Skåptorrt+

Låg temp. Tid: 1:59 h

Tillval

Vit-/Kulörtvätt Skåptorrt+

Låg temp. Hittills sparade : Vit-/Kulörtvätt Skåptorrt Spara på :

Timer Y

2 3 4 tillbaka A

Spara

tillbaka A

Välj önskad siffra för favoriten med multifunktionsväljaren och bekräfta. Favoriten är nu sparad med de gjorda inställ ningarna och visas i startmenyn.

Upprepa inställningen för att skapa fler favoriter. Lägg övriga favoriter på de resterande direktvalsknapparna.

Page 20

Tillvalsfunktioner

Välja

Det är inte möjligt att välja tillvalsfunktioner för alla program.

Kort program

Låg temperatur

Kombinationen

Välj en tillvalsfunktion med multifunktionsväljaren och be

kräfta.

Den redan valda

markeras med en

–

kan markeras och bekräftas för att tas bort.

–

Textilier som är mindre känsliga kan torkas med hög tem peratur.

– Förkortad programtid.

Känsliga textilier torkas med låg temperatur.

– För alla känsliga eller strykfria textilier med skötselsymbo-

len r (t ex av akryl). – Förlängd programtid. –

För vissa program är

som inte kan avaktiveras.

Kort program

Tillvalsfunktionen

Låg temperatur

och

Låg temp.

är inte möjlig.

en fast beståndsdel

Page 21

Det är möjligt att välja den tid när programmet skall avslutas. På detta sätt kan man t ex utnyttja billigare nattaxa för el. Pro grammet startar automatiskt inom 24 timmar.

Öppna undermenyn "Timer"

Vit-/Kulörtvätt Skåptorrt+

Låg temp. Tid: 1:59 h

Tillval Timer Y Spara tillbaka A

HHHH

Tryck på direktvalsknappen 2

öppnas.

Välja tiden för programslut

Vit-/Kulörtvätt Skåptorrt+

Låg temp.

Timer

. Undermenyn

Timer

Starta timern

Avbryta timern

9:00

Start: Stopp:

10:31

12:30

^ Välj önskad tid för programslutet med hjälp av multifunk-

tionsväljaren och bekräfta denna. Tidpunkten för programslutet flyttas till närmaste hel- eller halvtimma. Samtidigt visas tiden för programstart.

Tryck på

Start

-knappen. Timern räknar ned tiden i steg om en minut till programstarten. Om tiden för programstarten dröjer längre än 1 timme, roterar trumman mindre ibland för att tvätten skall bli mindre skrynklig.

Så länge som timern räknar ned tiden är det möjligt att... . . . ändra tillvalsfunktioner eller torrhetsgrader. ...trycka på knappen a och lägga i tvätt. När luckan är stängd: tryck på

Start

-knappen. . . . ändra tiden för programslutet genom att trycka på direkt valsknappen 2

Tryck en gång på direktvalsknappen 4

Timer

Avbrott

och sedan

en gång till.

Page 22

Programöversikt

Vit-/Kulörtvätt Tvättmängd: 6 kg* Extratorrt, Skåptorrt+, Skåptorrt**

Textilier En- och flerlagriga textilier av bomull. Exempelvis: Frottéhanddu

kar/badlakan/morgonrockar, T-shirts, underkläder, babykläder.

Anvis ning

Extratorrt

–

Torka inte trikåplagg (t ex t-tröjor, underkläder, babykläder) med

–

för olika tjocka textilier med flera lager.

tratorrt - de kan krympa.

Extra Kort program, Låg temperatur (för ömtåliga textilier med skötselsymbol

Stryktorrt r, Stryktorrt rr**, Varmmangeltorrt

Textilier Textilier av bomull eller linne. Exempelvis: Dukar, sängkläder, stärk

tvätt.

Anvis

ning Extra Kort program, Låg temperatur (för ömtåliga textilier med skötselsymbol

Strykfri tvätt Tvättmängd: 3 kg* Skåptorrt+, Skåptorrt**, Stryktorrt r

Textilier Strykfria textilier av bomull, blandmaterial eller syntet. Exempelvis: Trö-

Anvisning

Extra Kort program, Låg temperatur (för ömtåliga textilier med skötselsymbol

* Vikt, torr tvätt ** Anvisningar för testinstitut:

Programinställning utan tillval för test enligt normen EN 61121

Tvätten bör rullas ihop tills den manglas så att den inte hinner torka

–

mer.

jor, klänningar, byxor, dukar. – Textilierna torkas i

med minimal skrynkelbildning.

Stryktorrt

, beroende av textilsort och tvättmängd,

Page 23

Programöversikt

Fintvätt Tvättmängd: 2 kg* Skåptorrt+, Skåptorrt,

Stryktorrt r, Stryktorrt rr, Varmmangeltorrt

Textilier Ömtåliga textilier av syntetiska material, blandmaterial, konstsiden eller

strykfri bomull, t ex skjortor, blusar.

Extra Låg temperatur (kan ej väljas bort)

Automatic Tvättmängd: 3 kg* Skåptorrt+, Skåptorrt, Stryktorrt r

Textilier Tvättmix bestående av kulörtvätt och strykfria textilier.

Skjortor Tvättmängd: 2 kg* Skåptorrt+, Skåptorrt, Stryktorrt r

Textilier Skjortor och skjortblusar. Extra Låg temperatur (kan ej väljas bort)

Jeans Tvättmängd: 3 kg* Skåptorrt, Stryktorrt r

Textilier Jeanstyg, som byxor, jackor, kjolar eller skjortor. Extra Låg temperatur (kan ej väljas bort) Finish ylle Tvättmängd: 2 kg* Textilier Ylletextilier Anvis-

ning

Extra Låg temperatur (kan ej väljas bort) Finish siden Tvättmängd: 1 kg* Textilier Textilier av siden, t ex blusar, skjortor. Anvis

ning

Extra Låg temperatur (kan ej väljas bort)

* vikt, torr tvätt

– Ylletextilier luckras och "fluffas" upp under en kort tid men torkas inte

färdigt.

–

Tag ut textilierna direkt efter avslutat program och låt dem torka i luf ten.

–

Program för reducering av skrynklor.

–

Tag ut textilierna direkt efter avslutat program och låt dem torka i luf ten.

Page 24

Programöversikt

Superkort Tvättmängd: 3 kg*

Textilier

Anvis

ning

Extra Låg temperatur (kan ej väljas bort)

Vädring Tvättmängd: 6 kg* varm

Textilier

Anvisning

Extra Låg temperatur (för ömtåliga textilier med skötselsymbol r)

kall

Textilier Vädring av alla sorters textilier.

* vikt, torr tvätt

Bomull eller linnetextilier.

–

Strykfria textilier av bomull, blandmaterial eller syntet. Exempelvis:

–

Bomullsbyxor, anorak, skjortor. Program för reducering av skrynklor efter centrifugering i tvättma

–

skin. Tag ut textilierna direkt efter avslutat program och låt dem torka i luf

–

ten.

Eftertorkning av flerlagriga textilier som torkar ojämnt på grund av

–

sin beskaffenhet: t ex jackor, kuddar och textilier med volym.

– Torkning av enskilda plagg/textilier: t ex badlakan, badkläder,

disktrasor.

– Välj inte den längsta tiden. Genom att testa sig fram kan man kom-

ma fram till vilken tid som lämpar sig bäst.

Page 25

Programöversikt

Träningskläder Tvättmängd: 2 kg* Skåptorrt+, Skåptorrt, Stryktorrt r

Textilier Träningskläder av material som kan torkas i torktumlare.

Outdoor Tvättmängd: 2 kg* Skåptorrt, Stryktorrt r

Textilier Fritidskläder av material som kan torkas i torktumlare. Impregnering Tvättmängd: 2 kg* Textilier För att torka textilier som är lämpliga för torktumlare som t ex mikrofa

ser, skid- och utomhuskläder, tunn bomull (poplin), dukar.

Anvis

ning

Kudde stor 1 Kudde till 80x80 cm Kuddar 1-2 kuddar till 40x40 cm

Textilier Torkbara kuddar med fjäder-,dun- eller syntetfyllning. Anvis-

ning

* vikt, torr tvätt

Detta program innehåller en extra fixeringsfas för impregnering.

–

Impregnerade textilier får endast behandlas med impregne

–

ringsmedel som har anvisningen "lämpat för textilier försedda med membranskikt". Dessa är baserade på fluorkemiska bindning-

ar.

– Torka inga textilier som impregnerats med medel som innehål-

ler paraffin! Brandrisk!

– Särskilt kuddar kan fortfarande kännas fuktiga efter torkning. Torka

kudden så länge i detta program tills den är så torr som ni önskar.

Page 26

Ändra programförlopp

Avbryta ett program

Tryck på direktvalsknappen 4

bryt

Textilierna kyls av så snart en viss torktid och torktemperatur har upp nåtts.

Genom att trycka en gång till på direktvalsknappen 4

Programslut

Stäng av torktumlaren med knappen

s Från.

Stäng av torktumlaren med knappen

s Till.

^ Välj önskat program.

För att forsätta torkprogrammet ^ Tryck på knappen

Start

Avbryt

, visas

Avbryta ett program

^ Stäng av torktumlaren med knappen

s Från.

Lägga i/plocka ur tvätt efter programstart

Tryck på knappen a.

Öppna luckan.

Ta inte på trummans baksida när

textilierna läggs i/tas ut! Risk för brännskada på grund av de höga temperaturerna vid trumman.

Lägg i tvätt efter programstarten eller

ta ut en del av tvätten. Stäng luckan.

För att forsätta torkprogrammet

Start

^ Tryck på knappen Resttiden som visas i displayen kan

eventuellt avvika från den verkliga torktiden.

För att forsätta torkprogrammet

Stäng av torktumlaren med knappen s Till.

Page 27

Elektronisk programspärr

Programspärren förhindrar användning av direktvalsknap parna och multifunktionsväljaren under pågående torkning.

Luckan kan öppnas när som helst. Den spärras inte.

Koppla in programspärren

Tryck på knappen

pen intryckt tills följande visas i displayen:

X Användning spärrad!

Torktumlaren accepterar inte några ändringar längre. Efter programslut eller när knappen a trycks upphävs den

elektroniska programspärren automatiskt.

Koppla ur programspärren

^ Tryck på knappen

pen intryckt tills följande visas i displayen:

W Användning tillåten!

Start

efter programstarten och håll knap

Start

efter programstarten och håll knap-

Page 28

Rengöring och skötsel

Tömma kondensvattenbehållaren

Kondensvattnet som uppstår vid tork ning samlas upp i kondensvattenbehåll aren om ingen avloppslang är ansluten.

Töm kondensvattenbehållaren efter varje torkomgång!

Om kondensvattenbehållaren är maxi malt fylld avbryts programmet. Display en talar om att behållaren måste töm mas.

När behållaren dras ut, vinkla den lätt åt höger.

Håll behållaren i vågrätt läge när den bärs till tömningsplatsen. Fatta tag i både handtaget och den bakre än den av behållaren.

^ Öppna spärren för att tömma behål-

laren.

^ Sätt tillbaka den tömda behållaren

lätt vinklad (som när den drogs ut). Skjut in den försiktigt tills den sitter fast.

^ Stäng torktumlaren så att texten i dis-

playen släcks.

Kondensvattnet får inte användas som dricksvatten! Det kan medföra hälsofara för både människor och djur.

Kondensvattnet kan användas för t ex ångstrykjärn eller luftfuktare. Men för detta bör kondensvattnet först hällas genom ett fint filter eller ett kaffefilter. Mycket fint ludd i vattnet som kan ställa till skador filtreras bort.

Page 29

Rengöring och skötsel

Rengöra luddfiltren

Luddfiltren och i luckan och i lucköpp ningen samlar upp ludd från textilierna. Rengör dessa efter varje torkomgång.

Torrengöring

Tips: Det är möjligt att dammsuga upp ludd.

^ Dra ut luddfiltret (1).

Rensa bort luddet ur håligheten i

luckan med en borste (extra tillbehör) eller med dammsugaren.

Rengör tätningen (2) runtomkring

lucköppningen med en fuktig trasa. Sätt i det stora luddfiltret rätt och

skjut in det i lucköppningen tills det sitter fast.

^ Dra eller dammsug bort luddet från

de båda luddfiltren i lucköppningen.

Dra eller dammsug bort luddet från filtret.

Stäng luckan.

Page 30

Rengöring och skötsel

Våtrengöring

Luddfiltren ska endast rengöras med vatten om de är mycket smutsiga el ler igensatta.

Dra ut luddfiltret (se föregående

sida).

^ Avlägsna båda filtren genom att dra

dem uppåt.

Rengör filtren under rinnande hett vatten.

Sätt tillbaka luddfiltren i lucköppning

en (båda är identiska), se bilden till vänster.

Rengöra torktumlaren

Bryt strömmen till torktumlaren.

Rengör endast höljet, manöverpane

len och luckans tätning med en lätt fuktad trasa och milt rengöringsme del eller såpvatten.

Rostfritt stål (t ex trumman) kan ren

göras med ett lämpligt rengörings medel för rostfritt stål.

Använd inga skurmedel, rengöringsmedel som innehåller lösningsmedel, fönsterputs- eller allrengöringsmedel. Dessa kan skada plastytorna eller andra delar av torktumlaren.

^ Torka av alla delar med en mjuk tra-

sa.

Torka luddfiltren försiktigt men nog grant.

Luddfiltren måste vara torra när de sätts tillbaka. Det kan uppstå funktionsstörningar om våta luddfil ter används!

Sätt i det stora luddfiltret rätt och skjut in det i lucköppningen tills det sitter fast.

Page 31

Rengöra värmeväxlaren

Rester av tvättmedel, hårstrån och fint ludd i torkluften kan tränga genom i luddfiltren och blockera värmeväxlaren. Även smutspartiklar som sugs in med kalluften från uppställningsrummet kan orsaka blockeringar.

Kontrollera värmeväxlaren minst 2 gånger per år. Om torktumlaren an vänds ofta ska kontrollen utföras se nast efter ca 100 torkomgångar. Ren gör värmeväxlaren vid behov.

Ta ut värmeväxlaren

Rengöring och skötsel

Vrid spärrvredet på det inre locket

nedåt.

^ Fäll ut det inre locket.

Öppna luckan. Spärrhakar på sidorna förhindrar att luckan faller ut.

Lyft luckan snett uppåt.

Lägg luckan åt sidan.

Lyft den inre luckan snett uppåt.

Vrid spärrvredet på värmeväxlaren uppåt (så att haken på spärrvredet lossas från spåret på botten).

Page 32

Rengöring och skötsel

Fatta tag i värmeväxlarens greppring

och dra ut värmeväxlaren ur facket.

Kontrollera värmeväxlaren

Om inget ludd syns:

Sätt tillbaka värmeväxlaren (se nästa

sida).

Om man ser ludd:

Rengör värmeväxlaren enligt beskriv

ningen nedan.

Rengöra värmeväxlaren

Värmeväxlaren måste hållas i de

positioner som visas på de båda följande bilderna när den spolas ren!

Håll värmeväxlaren mot ljuset.

Kontrollera om det finns ludd i den. Pilarna på bilden ovan visar i vilken riktning man ska titta.

Spola genom värmeväxlaren från långsidan - som på bilden ovanför med en vattenstråle.

Page 33

Rengöring och skötsel

Sätta tillbaka värmeväxlaren

Spola även genom värmeväxlaren

framifrån.

^ Kontrollera värmeväxlaren på nytt för

att se om det finns kvar eventuell smuts (se avsnittet "Kontrollera värmeväxlaren"). Spola av den så många gånger som behövs.

^ Se även till att värmeväxlarens gum-

mitätning är ren. Gummitätningen får inte avlägsnas eller ha några veck eller sprickor!

Kontrollera och gör rent värmeväxlarens fack

Kontrollera värmeväxlarens fack på insidan av torktumlaren efter eventu ellt synligt ludd. Avlägsna endast ludd med en fuktig trasa från de ytor som kan nås för hand.

Skjut in värmeväxlaren helt

spärren) i facket.

Värmeväxlarens greppring vara uppåt och spärrvredet nedåt.

Vrid värmeväxlarens spärrvred till

vågrätt läge så att spärren tydligt ha kar fast i spåret på botten

Kontrollera att gummitätningen är in tryckt ordentligt i spåret innan inner locket sätts fast.

Sätt tillbaka innerlocket med spärren

pekandes nedåt. Vinkla locket något och tryck det lätt mot den nedre kanten.

^ Tryck sedan fast locket upptill och lås

fast det med spärren. Spärren måste stå horisontellt i låst läge.

^ Sätt fast den yttre luckan nedtill och

tryck fast den på den övre kanten.

Endast om värmeväxlaren och locket är låsta och rätt isatta säker ställs ett tätt kondenssystem.

(ända till

måste

Page 34

Hur man klarar av mindre störningar själv

Vad gör man om . . . ?

De flesta störningar kan man åtgärda själv. Genom att inte behöva kontakta Miele service sparar ni både tid och pengar. Nedanstående tabell är till som hjälp för att finna och åtgärda orsaker till en stör ning. OBS!

Reparationer av elektriska apparater får endast utföras av en fackman. Ej

fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Kontroll- och felmeddelanden i displayen

Problem Orsak Åtgärd

Maskinen spärrad. Ange kod.

Användning ej tillåten!

Korrigera tvättmängd!

– Programmet avbryts – Summern avger en

signal

Töm behållaren!

–

Programmet avbryts

–

Summern avger en signal

Spärren är aktiverad. Se avsnittet "Meny Inställ

ningar J".

Den elektroniska programspärren är aktive-

Tryck så länge på knappen

Start

tills spärren är hävd.

rad. Det är inget fel.

Elektroniken känner av att det inte finns någon tvätt i trumman och avbryter programmet.

Torkning av enstaka eller redan torra plagg kan också leda till program

Enstaka plagg bör i fortsättningen torkas med varmluftsprogrammet.

Radera felmeddelandet: – Öppna luckan eller stäng

av och koppla in torktumlaren.

avbrott. Kondensvattenbehållaren

är fylld eller avlopps

slangen har ett veck.

–

Töm kondensvattenbe hållaren eller kontrollera avloppsslangen.

Radera felmeddelandet:

–

Stäng av och koppla in torktumlaren.

Page 35

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd När programmet är

avslutat visas även:

Rengör luddfiltren!

Tekniskt fel!

– Programmet av-

bryts

– Summern avger en

signal

Programslut flyttat!

Torktumlaren arbetar inte optimalt eller drar mycket el.

Möjliga orsaker: Luddfilter igensatta av ludd eller tvättme del.

Rensa luddfiltren.

–

Om luddfiltren måste rengö ras med vatten skall de torkas grundligt efteråt!

Läs även informationen på

–

nästa sida: "Torkningsförlop

pet tar för lång tid eller av bryts."

Radera felmeddelandet:

Stäng av och koppla in tork

–

tumlaren.

Indikeringen av texten

Rengör luddfiltren

ställas in efter egna

Se avsnittet "Menyn Inställningar

kan

J, avsnittet "Indikering av luftvä gar".

önskemål. Orsaken kan inte kon-

stateras direkt. Eventuellt har texten

Rensa luddfiltren

sats tidigare. Om det trots vidtagna

– Rengör luddfiltren och värme-

växlaren.

Radera felmeddelandet:

vi-

– Stäng av och koppla in tork-

tumlaren.

Kontakta Miele service. åtgärder fortfarande uppstår programav brott och ett felmed delande visas förelig

ger en defekt. Det är inget fel. Under tiden fram till starttiden

(senare start) har inställningar

ändrats eller så har det varit ett

strömavbrott.

Page 36

Hur man klarar av mindre störningar själv

Övriga störningar

Problem Orsak Åtgärd Torkningsför

loppet tar för lång tid eller avbryts.

Tvätten är inte tillräckligt torr.

Ibland kan dessutom följande indikeras:

Rensa luddfiltren/luft

vägar

Kontrollera de möjliga orsakerna och stäng av och koppla in torktumlaren igen.

Ventilationen är otillräcklig. Eventuellt är rummet där tork tumlaren står för litet. Det gör att rumstemperaturen har stigit kraftigt.

Luddfiltren är igensatta med ludd eller de var blöta när de sattes tillbaka efter rengöring.

Textilierna har inte centrifugerats tillräckligt.

För mycket tvätt i torktumlaren. Följ anvisningarna om tork-

På grund av metallblixtlås har elektroniken inte kunnat regi strera tvättens exakta fuktig hetsgrad.

Tvättmedelsrester, hårstrån och fint ludd kan sätta igen värme växlaren.

Ventilationsöppningarna under luckan är igensatta.

Tvätten består av textilier med olika torkegenskaper.

Öppna dörr eller fönster så det kommer in luft.

Avlägsna luddfiltren.

– – Luddfiltren måste vara tor-

ra.

Centrifugera i fortsättningen textilierna i tvättmaskinen med maximalt varvtal.

programmens maximala tvättmängd.

– Stäng blixtlåsen i fortsätt-

ningen.

Om problemet uppträder på nytt, torka textilier med långa blixtlås bara i varmluftspro grammet.

Värmeväxlaren måste kontrol

leras och rengöras med jäm na mellanrum.

Avlägsna föremål som block erar ventilationen.

–

Eftertorka med

–

Välj ett lämpligt program nästa gång.

Varmluft

Page 37

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Det går inte att stän

ga den yttre luckan framför värmeväxla ren.

Det rinner vatten ur torktumlaren efter rengöring av värme växlaren.

Syntetplagg är lad dade med statisk elektricitet efter torkningen.

Det har bildats ludd. Vid torkning lossnar ludd

Kuddar som är fyll da med fjädrar kan börja lukta vid tork ning.

Värmeväxlarens innerlock

och/eller värmeväxlaren är inte ordentligt fastsatt efter

rengöringen.

Det finns ludd på botten i ut rymmet för värmeväxlaren.

Syntetiska material tenderar

att laddas statiskt.

som huvudsakligen har uppstått genom nötning redan när plaggen används och tvättas. Själva torktumlingen däremot innebär en mycket liten påfrestning på plaggen och har ingen inverkan på deras livslängd. Det har forskningsinstitut fastställt.

Fjädrar är en naturprodukt. De har egenskapen att mer

eller mindre starkt framhäva lukter vid uppvärmning.

Kontrollera att innerlock

–

et och värmeväxlaren sit ter fast ordentligt.

Kontrollera även tätning

–

en vid behov. Avlägsna synligt ludd ur

–

utrymmet med en trasa.

Sköljmedel i sista sköljvatt net kan minska den statis ka laddningen.

Ludd som avges fångas upp av luddfiltren och kan lätt avlägsnas (se avsnittet "Rengöring och skötsel").

Lukten försvinner efter tork ning när kuddarna vädras.

Page 38

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Det går inte att star

ta något program. Displayen är mörk.

Belysningen i trum man fungerar inte.

I displayen visas ett främmande språk.

Start-knappens lampa blinkar vid val av program.

Displayen är mörk och multifunktionsväljarens belysning lyser inte.

Knappen Start blin kar långsamt.

Orsaken kan inte konsta

teras direkt.

Belysningen kopplas

automatiskt ur (energibe sparing).

Eventuellt är glödlampan trasig.

Ett annat språk har valts i "Inställningar J" "Språk J".

Det är inget fel. Blinkningen visar att program-

Displayen har stängts av automatiskt för att spara energi (Standby).

Om belysningen inte

tänds när en knapp trycks in är belysningen defekt.

Har alla handhavandemo

–

ment utförts i ordningsföljd? Sitter stickkontakten i vägg-

–

uttaget? Är luckan stängd?

–

Är säkringen hel?

–

Stäng av torktumlaren och koppla in den igen.

Hur man byter glödlampa be skrivs i slutet av detta avsnitt.

Ställ in det vanliga språket. Flaggsymbolen fungerar som hjälp.

met kan startas. När programmet har startas övergår lampan från att blinka till att lysa.

Genom att trycka på en knapp lyser displayen och multifunktionsväljaren igen.

Kontakta Miele service.

Page 39

Hur man klarar av mindre störningar själv

Byta glödlampa

Bryt strömmen till torktumlaren.

Öppna luckan.

Upptill i lucköppningen finns ett nedfäll bart lampskydd för lampan.

^ Sätt in ett vanligt verktyg* genom att

trycka in det lätt under ena kanten på glödlampans lampskydd.

Använd inte starkare glödlampa än vad som är angivet på typskylten och lampskyddet.

Byt glödlampa.

Fäll tillbaks lampskyddet och tryck

fast det på vänster och höger sida så det snäpper fast.

Det är viktigt att lampskyddet sit

ter fast ordentligt. Om det kommer in fukt innanför lampskyddet kan det orsaka kortslutning.

* t ex en bred spårskruvmejsel

Lampskyddet kan öppnas genom att

man vrider handen en aning. Lampskyddet fälls ned. Använd endast Mieles temperaturbe

ständiga glödlampor som kan köpas hos Mieles återförsäljare eller Mieles re servdelsavdelning.

Page 40

Miele service

Reparationer

Om det uppstår fel som ni inte själv kan åtgärda, var god kontakta

närmaste återförsäljare eller

–

Miele service. Auktoriserade service

–

verkstäder kan nås på telefonnum mer 077 077 00 20. Se också Mieles hemsida: www.miele.se

Service behöver torktumlarens modell beteckning och tillverkningsnummer. Båda dessa uppgifter framgår av typ skylten som du ser när luckan är öp pen.

Programuppgradering (Update)

På torktumlarens manöverpanel finns en kontrollampa med beteckningen PC (= Programme Correction) som är av sedd för uppgradering av torkprogram.

Programuppgraderingar kan bli aktuella

i framtiden på grund av nya textilier och torkningsförfaranden.

Eventuella uppgraderingar kommer att

utföras av Miele service med hjälp av

en bärbar dator.

Garantivillkor och garantitid

Torktumlarens har en garanti som gäller i 2 år.

Ytterligare information om garantivillkoren finns i garantihäftet.

Extra tillbehör

Till denna torktumlare finns det extra tillbehör som kan köpas hos Mieles återförsäljare eller Mieles reservdelsavdelning.

Page 41

Översiktsbild framsida

Uppställning och anslutning

a Nätanslutningskabel b Kondensvattenbehållare c Manöverpanel d Lucka e Yttre lucka för värmeväxlaren

f Fyra höjdjusterbara skruvfötter

Alternativ till kondensvattenbehållare:

g Avloppsslang för kondensvatten

(med bågformad hållare)

Page 42

Uppställning och anslutning

Rikta torktumlaren

I torktumlarluckans öppnings-

utrymme får ingen låsbar dörr, skjut dörr eller upphängd dörr installeras.

Ställ torktumlaren på uppställningsplat sen. Maskinen kan lyftas i den bakre delen av topplocket.

För att flytta torktumlaren från transportemballaget till uppställningsplatsen, an vänd de främre maskinfötterna och den bakre delen av topplocket.

Rikta torktumlaren

För att torktumlaren skall fungera utan problem är det viktigt att den placeras vågrätt.

Utjämna ojämnheter i golvet med de

fyra skruvfötterna.

Ventilationen i sockeln under luckan får inte blockeras. Annars sugs det inte in tillräckligt med friskluft.

Torktumlaren kan inte byggas in under bänkskiva.

Innan torktumlaren transporteras (t ex vid flytt)

Efter varje torkomgång finns det en liten mängd vatten vid pumpen. Konden svattnet kan rinna ut om torktumlaren lutas. Därför rekommenderas att pro grammet “Kalluft” startas och får gå ca en minut före transporten ende kondensvattnet leds till kondens vattenbehållaren eller till avloppsslang en.

. Det återstå

Page 43

Uppställning och anslutning

Avleda kondensvatten externt

Kondensvattnet som uppstår vid tork ning pumpas genom avloppsslangen på torktumlarens baksida ned i kon densvattenbehållaren. Kondensvattnet kan också ledas bort externt via avloppsslangen. Kondens vattenbehållaren behöver då inte längre tömmas.

Avloppsslangen (längd ca 2 m) finns i torktumlaren. Slangen måste dras ut helt ur torktumlaren. Max pumphöjd: 1,5 m.

En förlängningsslang kan köpas som extra tillbehör.

Dra avloppsslangen

Övre delen av torktumlarens baksida:

Nedre delen av torktumlarens baksida:

^ Dra ut avloppsslangen från slang-

klämman (3).

^ Dra ut avloppsslangen komplett åt

vänster ur torktumlaren (4). Men

beakta följande:

Se till att avloppsslangen inte får några veck. Avloppsslangen kan skadas!

Dra ut avloppsslangen från slang klämmorna (1).

Dra av avloppsslangen från anslut ningen (2).

Se till att avloppsslangen sitter fast och inte glider iväg (bind t ex fast den) om den hängs i ett handfat eller i en tvättho. Annars kan det uppstå vattenskador av vatten som rinner ut.

Använd den bågformade hållaren för att undvika veck i avloppsslangen (se bilden "Maskinen sedd framifrån").

Page 44

Uppställning och anslutning

Ansluta avloppsslangen till vattenlås på ett handfat

Avloppsslangen kan anslutas direkt till ett speciellt vattenlås.

^ Avlägsna tillbehöret nedtill på tork-

tumlarens baksida: Adaptern 1 och den bakomliggande slangklämman 3.

I regel är överfallsmuttern försluten med en bricka som måste avlägsnas. Om det finns en packning i överfallsmuttern bör den inte avlägsnas.

Sätt slangänden på adaptern 1.

Dra åt slangklämman 3 med en

skruvmejsel direkt bakom handfatets överfallsmutter.

Sätta tillbaka slangen

Stoppa inte tillbaka avlopps

slangen i torktumlaren. Avlopps slangen kan annars få veck och ska das i torktumlaren!

^ Lägg ihop avloppsslangen i en stor

ögla.

^ Fäst öglan med bandet (om det finns

kvar) upptill på tortumlarens baksida. I annat fall: Lägg öglan bakom torktumlaren.

^ Sätt avloppsslangens fria ände på

slanganslutningen upptill på torktum larens baksida.

Installera adaptern 1 med överfalls muttern 2 på handfatets vattenlås.

Page 45

Elanslutning

Uppställning och anslutning

Torktumlaren levereras med en anslut ningskabel för växelström för anslutning till ~230 V 50 Hz.

Anslutningen måste utföras enligt gäl lande säkerhetsföreskrifter.

Torktumlaren får på inga villkor anslutas med förlängningskabel. Annars finns risk för brand.

Jordfelsbrytare rekommenderas. Uppgifter om anslutningseffekt och säk

ring finns på typskylten. Jämför uppgif terna på typskylten med dem som gäller för elnätet.

Page 46

Förbrukningsdata

Program Tvättmängd Slutcentrifugeringsnivå i

tvättmaskin

kg* v/min kWh Minuter

Vit-/Kulörtvätt Skåptorrt

Vit-/Kulörtvätt Stryktorrt

Strykfri tvätt Skåptorrt 3,0 1000 (50 % restfukt)** 1,55 53 Strykfri tvätt Stryktorrt Fintvätt Skåptorrt 2,0 - 1,25 87 Automatic Skåptorrt 3,0 900 1,85 75 Skjortor Skåptorrt 2,0 900 1,25 54 Jeans Skåptorrt 3,0 800 1,75 61 Finish ylle 2,0 900 0,15 4 Finish siden 1,0 - 0,15 5 Superkort 3,0 - 0,25 8 Träningskläder Skåptorrt 2,0 - 1,40 57 Outdoor Skåptorrt 2,0 - 1,50 64 Impregnering 2,0 - 1,60 74 Kuddar 1,0 - 1,55 95 Kudde stor 1,2 - 1,10 88

6,0 800 (70 % restfukt)**

1200 1400 1600 1800

6,0 800 (70 % restfukt)**

1200 1400 1600 1800

3,0 1000 1,35 46

Energi Tid

4,00 3,15 3,00 2,90 2,60

3,25 2,40 2,25 2,15 1,85

124

99 95 91 84

99 75 70 67 60

* Vikt, torr tvätt ** Testprogram enligt EN 61121 Angivna värden beräknade enligt normen EN 61121 För tester enligt EN 61121 skall innan torkomgången som skall testas en omgång med 3 kg bomulls

tvätt torkas enligt ovan nämnda norm med 70% restfukt vid start i programmen Vit-/Kulörtvätt "Skåp torrt" utan tillvalsfunktioner.

Faktorer som textilsort, mängden tvätt, restfukt efter centrifugering och variationer i elnätet kan leda till avvikelser från ovan angivna förbrukningsvärden.

Page 47

Tekniska data

Höjd 850 mm (justerbar +7/-7 mm) Bredd 595 mm Djup 580 mm Djup med öppen lucka 1060 mm Vikt 54 kg Trummans volym 100 l Maximal tvättmängd 6 kg (vikt, torr tvätt) Kapacitet kondensvattenbehållare

ca 3,5 l Längd slang 2 m Maximal pumphöjd 1,5 m Maximal pumplängd 4 m Längd anslutningskabel 2 m Anslutningsspänning se typskylt Anslutningseffekt se typskylt Säkring se typskylt Effekt glödlampa se typskylt Energiförbrukning se avsnittet "Förbrukningsdata" CE-godkänd ja

Page 48

Page 49

Menyn "Inställningar" J för ändring av standardvärden

Med inställningarna kan man anpassa elektroniken till olika torkkrav. Inställningarna kan när som helst ändras.

Page 50

Menyn "Inställningar" J

Öppna menyn Inställningar

1 Vit-/Kulörtvätt Programval ... 2 Strykfri tvätt 3 Finish ylle 4 Superkort 9:00

Inställningar F ...

Inställningar

Välj

funktionsväljaren.

Välja Inställningar

Inställningar tillbaka A

^ Välj den inställning som skall ändras och bekräfta. Om inget val görs i undermenyn inom ca 15 sekunder växlar

menyn tillbaka till startmenyn.

Avsluta menyn Inställningar

Inställningar

Välj

tillbaka

Displayen växlar till startmenyn.

Språk J

J i startmenyn och bekräfta med multi

Språk F ...

Tid ... Torrhetsgrader ... H

tillbaka A

Språk F ... Tid ... Torrhetsgrader ... H

och bekräfta.

Displayen kan visa olika språk.

Det valda språket markeras med en bock Flaggan J efter ordet

Språk

fungerar som hjälp ifall ett språk

är inställt som man inte förstår.

Page 51

Tid

Ställa in timrytm

Ställa klockan

Menyn "Inställningar" J

Man kan välja om man vill att maskinen skall visa tiden i 24eller 12-timmars rytm. Därefter ställs klockan.

Välj önskad timrytm 24 tim-klocka eller 12 tim-klocka och

bekräfta.

Displayen växlar till att visa klockan.

10 : 00

Ställ klockan.

^ Välj önskad timme med multifunktionsväljaren och bekräfta.

Nu kan minuterna ställas in. Efter ännu en bekräftelse är tiden sparad.

Klockan kan ändras när som helst:

1 Vit-/Kulörtvätt Programval ... 2 Strykfri tvätt Inställningar F ... 3 Finish ylle 4 Superkort 9:00

Markera tiden i startmenyn och bekräfta.

Displayen växlar till att visa klockan.

Page 52

Menyn "Inställningar" J

Torrhetsgrader

Det är möjligt att enskilt ändra torrhetsgraderna i program men

Vit-/Kulörtvätt

Stapeldiagrammet visar den inställda nivån. Leveransutförande: mellannivå.

Programtiden blir kortare (fuktigare) eller längre (torrare).

Förlängd avkylningstid

Avkylningsfasen före programslut kan förlängas individuellt. Textilierna kyls ned starkare.

Stapeldiagrammet visar den inställda nivån. Leveransutförande: 0 min (normal avkylningsfas).

Programtiden förlängs i 2-minuterssteg med maximalt 18 minuter.

Förlängningen av avkylningstiden har ingen effekt i programmen avluftning, superkort och finish.

och

Strykfri tvätt

Page 53

Indikering av luftkanalsvägar

Menyn "Inställningar" J

Skrynkelskydd

Efter torkningen skall ludd avlägsnas. Indikeringen

luddfiltren

förekommer. Man kan själv bestämma vid vilken mängd ludd indikeringen skall ske.

Genom att prova sig fram kommer man fram till vilken inställ ning som är lämpligast.

från mindre känslig

normal känslig

Den valda inställningen markeras med en bock

Om textilierna inte tas ut direkt ur trumman efter avslutat program fortsätter trumman rotera i intervaller under en timme. På så sätt blir tvätten inte skrynklig.

Den valda inställningen markeras med en bock Leveransutförande: till

Skrynkelskyddet är inte aktiverat i programmet

påminner om detta så snart en viss mängd ludd

Rensa luddfiltren

luddbildning = Leveransutförande =

Rensa luddfiltren

liten luddbildning

visas inte visas vid starkare

visas redan vid

Rensa

Finish ylle

Driftspärr

Aktivera spärren

Den elektroniska driftspärren förhindrar oönskad använd ning av maskinen, t ex av barn.

Om spärrfunktionen är inkopplad måste koden anges när maskinen har kopplats in för att den skall kunna användas.

Luckan kan öppnas när som helst. Den spärras inte.

Välj

aktivera

och bekräfta.

Page 54

Menyn "Inställningar" J

Ange kod

Maskinen uppmanar nu till att ange koden. Koden är 250 och kan inte ändras.

Vrid multifunktionsväljaren tills siffran 2 visas. Bekräfta siff

ran. Nu kan den andra siffran anges. Upprepa momentet tills alla tre siffror är angivna.

Efter den sista siffran måste koden bekräftas med OK.

0 __

Ange kod.

250

Bekräfta kod.

Häva spärren

Avaktivera spärren

tillbaka A

^ Bekräfta koden och stäng sedan av torktumlaren.

När maskinen kopplas in följer en uppmaning att ange koden.

^ Ange kod 250 enligt ovan och bekräfta.

Gör på samma sätt som vid aktivering av spärren.

Page 55

Summer

Menyn "Inställningar" J

Kvitteringssignal

Kontrast

När programmet är avslutat avger torktumlaren en ljudsig nal (under max 1 tim i intervaller).

från

normal hög Den valda inställningen markeras med en bock

Leveransutförande: normal

Den valda inställningen markeras med en bock. Leveransutförande: från

Stapeldiagrammet visar det inställda läget.

= Den permanenta varningssignalen som avges vid

felmeddelanden är oberoende av denna

inställning. = Summern avger ett ljud vid programslut. = Summern avger ett högre ljud vid programslut.

Aktivering av tifunktionsväljaren bekräftas med en ljudsignal.

Displayens konstrast kan ändras i tio olika lägen.

Start

-knappen, direktvalsknapparna eller mul-

Page 56

Menyn "Inställningar" J

Stand by

Miele{home

Displayen blir mörk efter 10 minuter och knappen blinkar långsamt för att spara energi.

Det finns två olika inställningar att välja mellan:

(inställning vid leverans)

aktiv Stand by kopplas in:

Om inget program väljs när maskinen kopplats in.

–

När knappen

–

Efter avslutat program.

– ej under pågående program Stand by kopplas in: – Om inget program väljs när maskinen kopplats in. Genom aktivering av multifunktionsväjaren eller en direktvals-

knapp kopplas displayen in igen. Den valda inställningen markeras med en bock

Denna inställning har ingen betydelse för er torktumlare.

Start

har tryckts in.

Start

Page 57

575859

Page 58

Page 59

Page 60

Med reservation för ändringar/1306

M.-Nr. 06 482 190 / 01

sv-SE
