Miele SE 210 User manual

Käyttöohje
Ohjausyksikkö SE 210
Lue ehdottomasti tämä käyttöohje ennen pesukoneen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja koneesi rikkoontumisen. M.-Nr. 04 397 141
Z
Sisällysluettelo
Lue tämä käyttöohje tarkoin ennen kuin alat käyttää ohjausyksikköä.
Laitteen osat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Pidä huolta ympäristöstäsi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Tärkeitä turvallisuusohjeita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Käytön estävä lapsilukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ennen ensimmäistä käyttöä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Keittotasot
– Keittotason tehonvalitsimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
– Keittotasot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
– Keittotasojen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Hoito ja huolto
Puhdistus ja hoito
– Keraaminen taso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
– Valurautainen levytaso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
– Ulkovaippa, ohjaustaulu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Huolto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Käyttöönotto

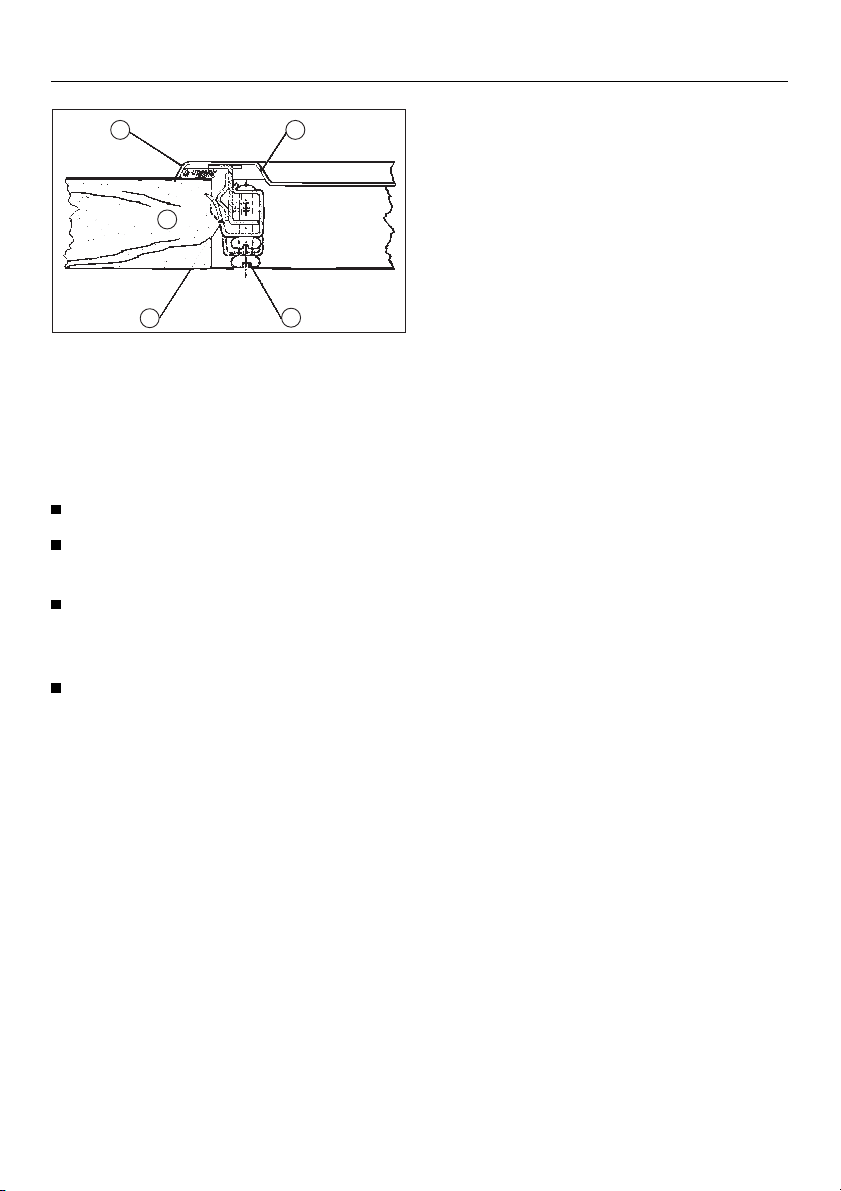

Sähköliitäntä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Asennusohjeet

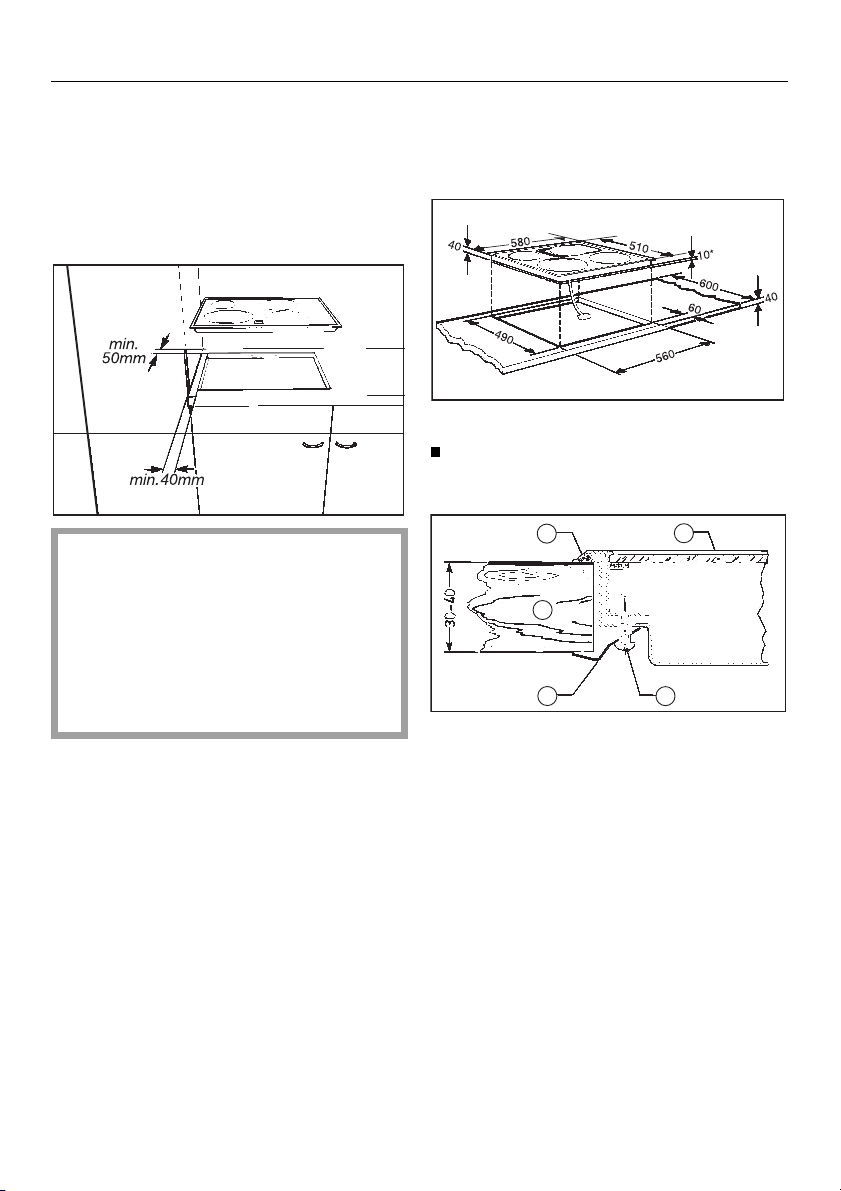

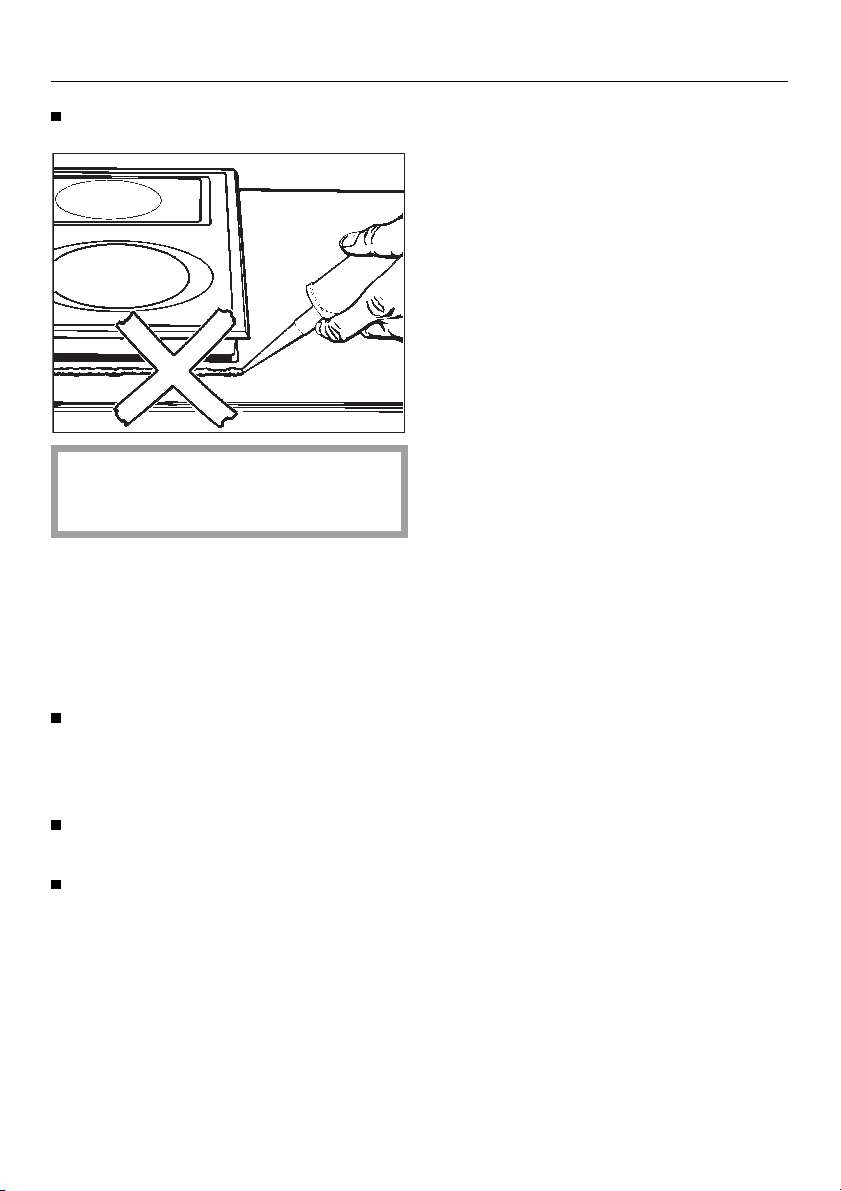

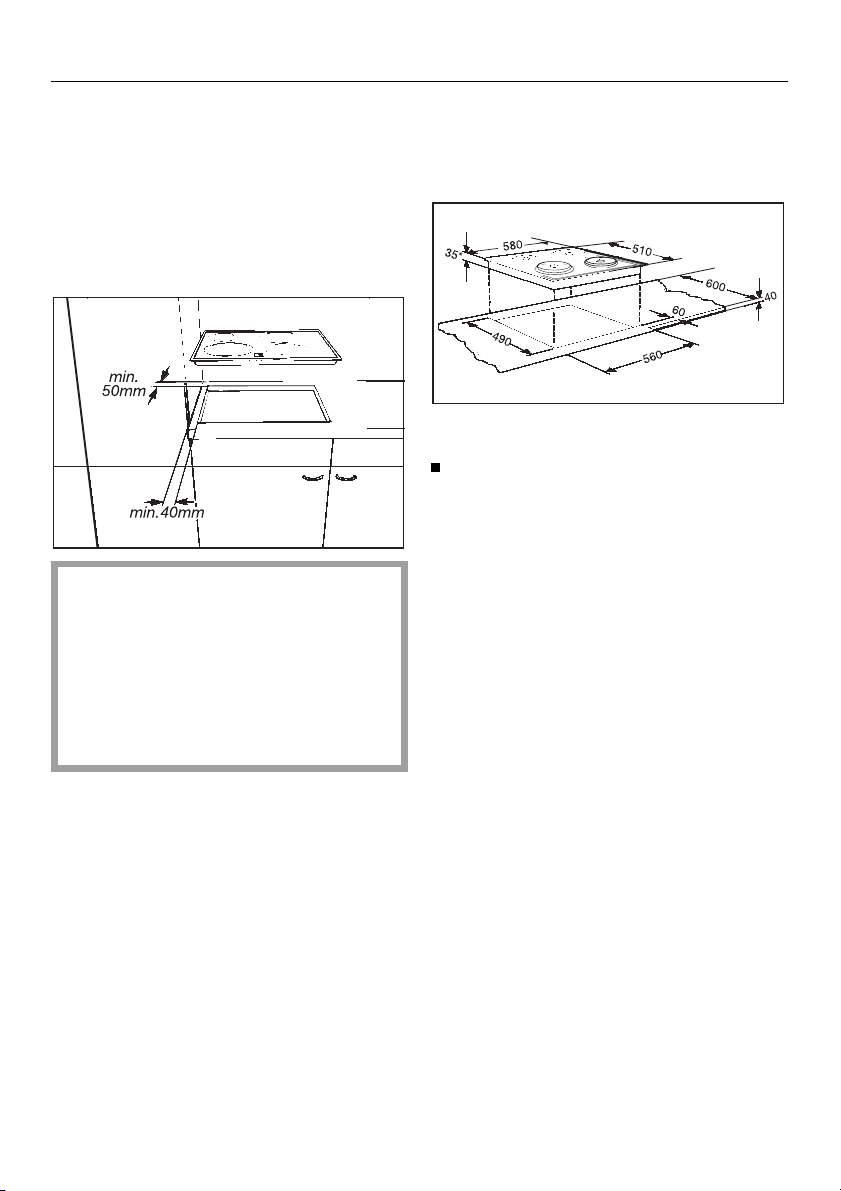

– Keraamisen tason asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
– Valurautaisen levytason asennus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

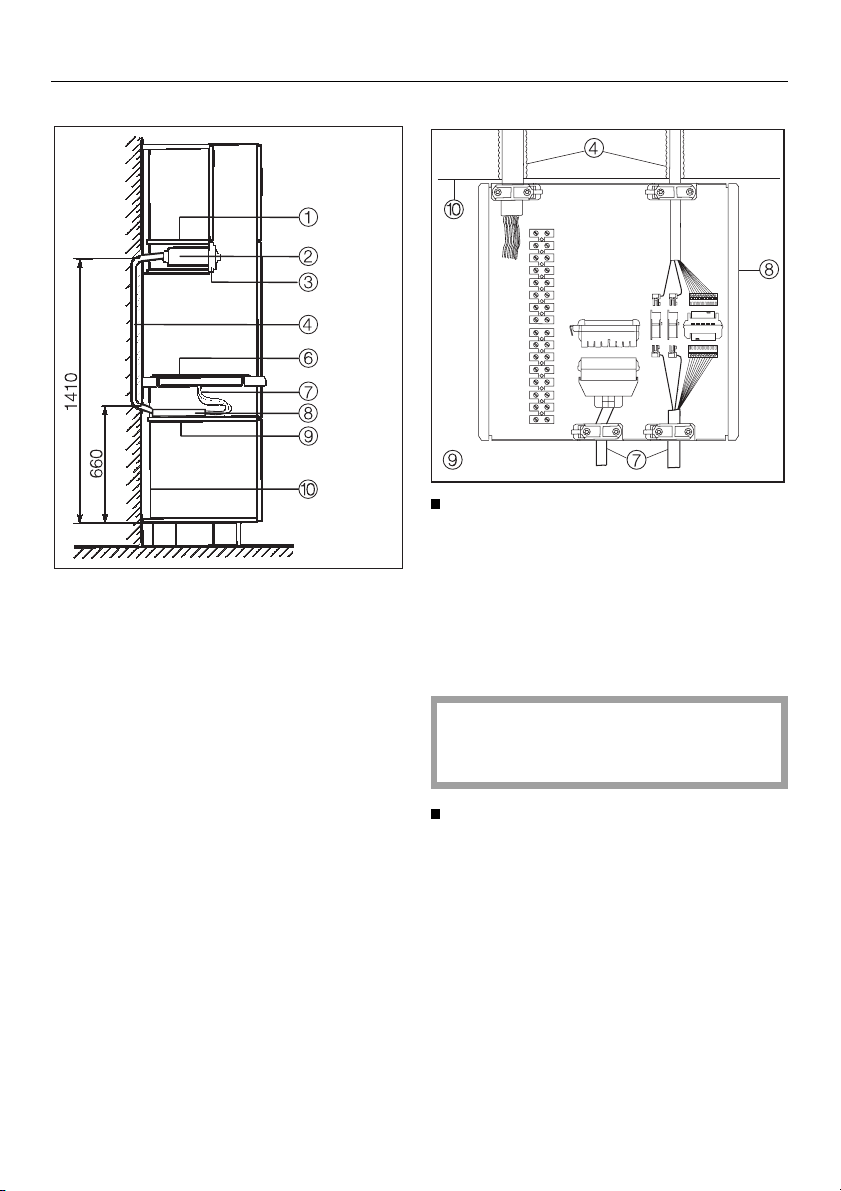

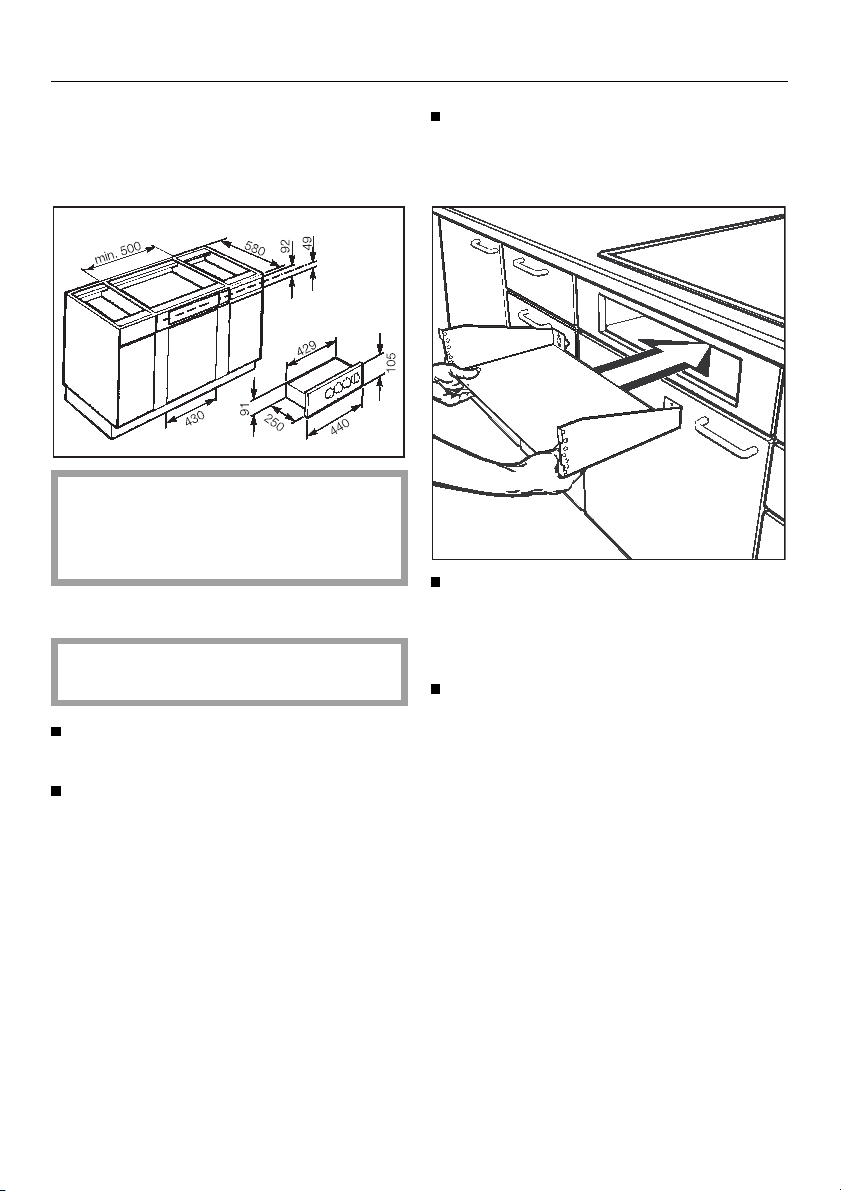

– Asennus alakaappiin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

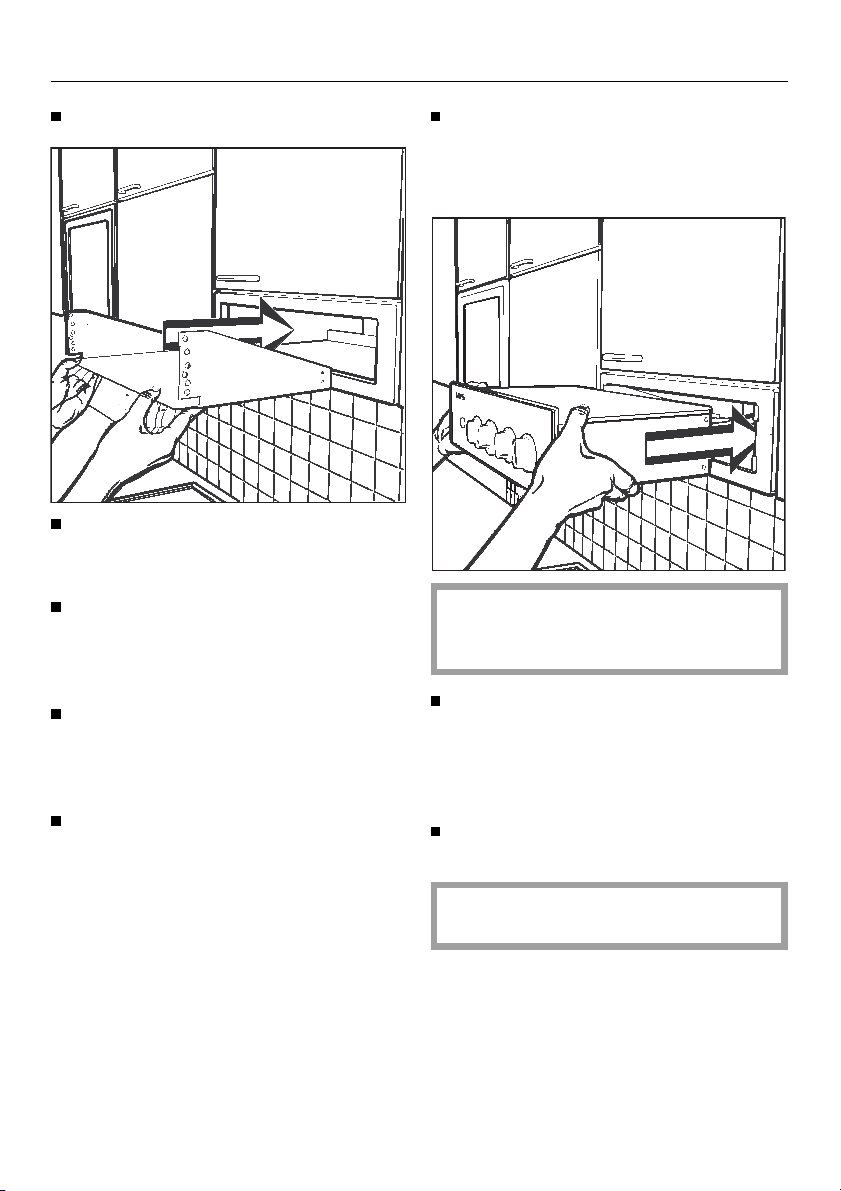

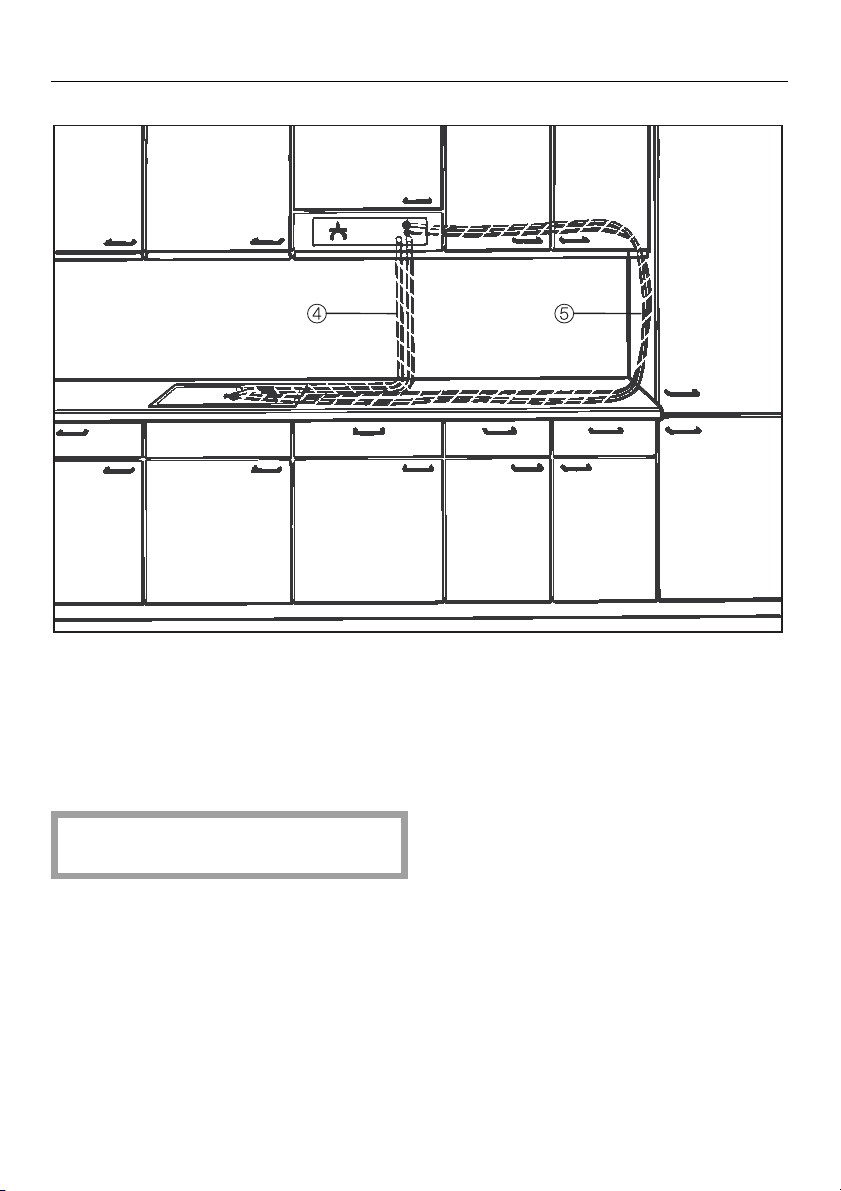

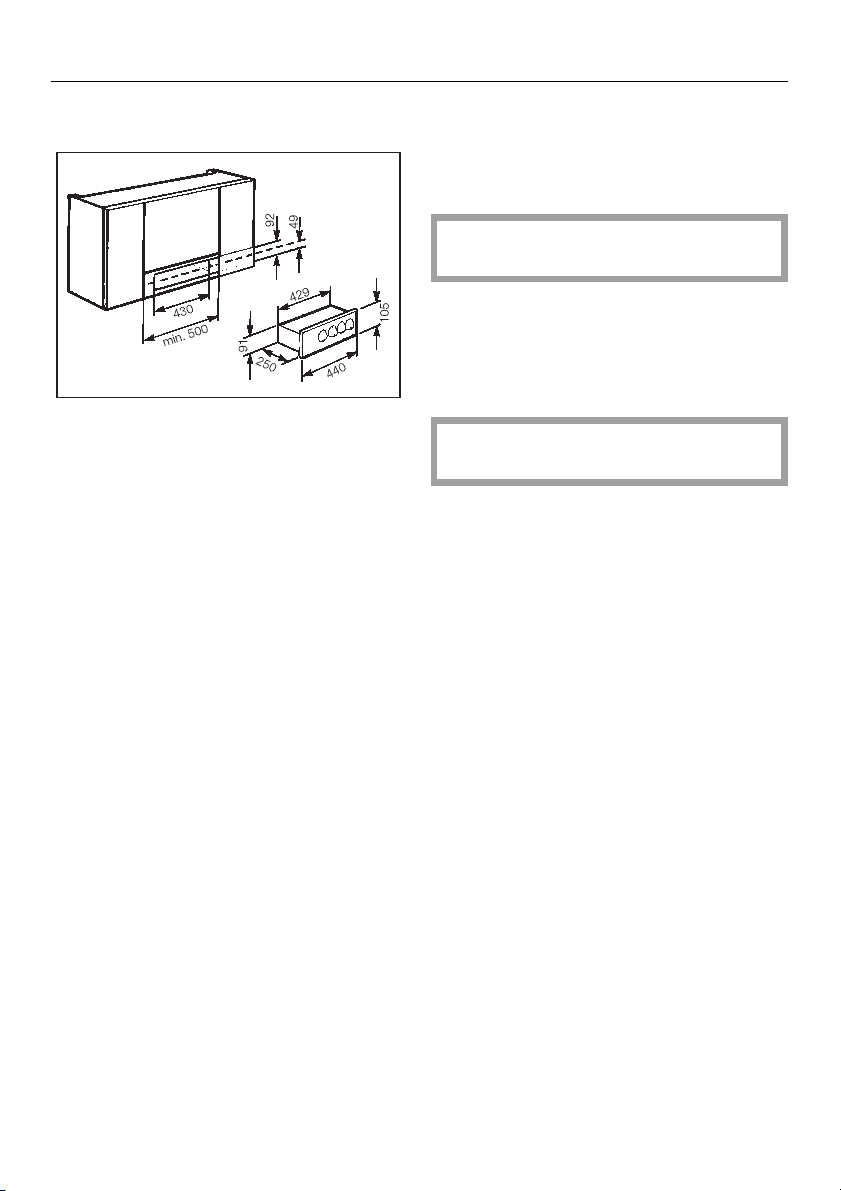

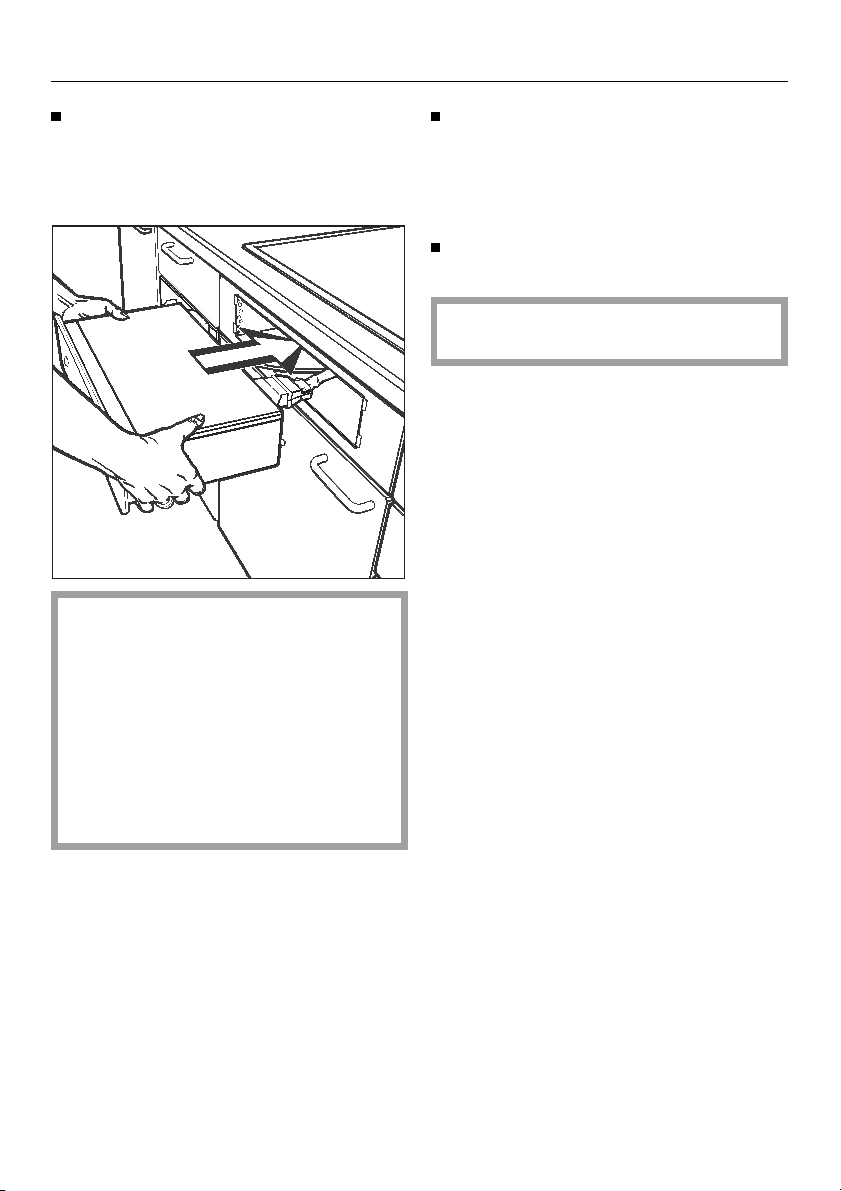

– Asennus yläkaappiin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Arvokilpi
Koska ohjausyksikön arvokilpi ei enää asennuksen jälkeen ole näkyvissä, oh­jausyksikön mukana toimitetaan toinen arvokilpi. Liimaa arvokilpi sille varattuun kohtaan tässä käyttöohjeessa (ks. kappaletta “Huolto“).
2
Laitteen osat
SE 210
b
Keittotason toiminnan merkkivalo
c Käytön estävän lapsilukon kytkin
d Keittoalueen tehonvalitsin: edessä vasemmalla e Keittoalueen tehonvalitsin: takana vasemmalla
Laitteen osat
f Keittoalueen tehonvalitsin: takana oikealla
g
Keittoalueen tehonvalitsin: edessä oikealla
3
Laitteen osat
KM 210
KM 200
4
KM 210
b Keittoalue: 18 cm Ø c Keittoalue: 14,5 cm Ø d Keittoalue: 21 cm Ø e Keittoalue: 14,5 cm Ø f Keittoalueiden merkkivalot g Keittoalueen tehonvalitsin: edessä vasemmalla h Keittoalueen tehonvalitsin: takana vasemmalla i Keittoalueen tehonvalitsin: takana oikealla j Keittoalueen tehonvalitsin: edessä oikealla
Laitteen osat
KM 200
b Keittoalue: 18 cm Ø c Keittoalue: 14,5 cm Ø
Keittoalue: 18 cm Ø
d e Keittoalue: 14,5 cm Ø f Keittoalueen tehonvalitsin: edessä vasemmalla g Keittoalueen tehonvalitsin: takana vasemmalla h Keittoalueen tehonvalitsin: takana oikealla i Keittoalueen tehonvalitsin: edessä oikealla
5
Pidä huolta ympäristöstäsi
Pidä huolta ympäristöstäsi
Kuljetuspakkauksen uusio­käyttö
Pakkaus suojaa konetta vaurioilta kulje­tuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uu­siokäyttöön soveltuvista materiaaleista.
Kun palautat pakkausmateriaalin kier­toon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää.
Miele-kauppiaasi huolehtii kuljetuspak­kauksen talteenotosta.
Mitä tehdä vanhalle liedelle / uunille?
Vanhoista kodinkoneista voi olla hyötyä vielä käytettyinäkin. Älä siis vie vanhaa liettäsi/uuniasi kaatopaikalle, vaan tie­dustele kodinkonekauppiaaltasi tai kier­rätyskeskuksesta, olisiko laitteelle käyt­töä vaikkapa varaosina. Pidä huolta että säilytät laitteen poissa lasten ulottu­vilta ennen kuin luovutat sen uusiokäyt­töön.
Kun poistat käytöstä rikkinäisen koneen, noudata myös kohdan ”Tärkeitä turvallisuusohjeita“ neuvoja.
6
Tärkeitä turvallisuusohjeita
Tämä laite täyttää vaaditut turvalli­suusmääräykset. Asiattomasta käy­töstä voi kuitenkin aiheutua vaarati­lanteita laitteen käyttäjälle.
Lue tämä käyttöohje tarkoin ennen kuin alat käyttää ohjausyksikköä. Käyttöohjeessa on tärkeitä laitteen turvallisuutta, käyttöä, asennusta ja huoltoa koskevia ohjeita.
Näin vältät mahdolliset vahingot ja laitteesi vahingoittumisen. Säilytä tämä käyttöohje! Jos luovu­tat laitteen toiselle käyttäjälle, muis­ta antaa käyttöohje laitteen mukana.
Tärkeitä turvallisuusohjeita
Tekninen turvallisuus
Tarkista ennen ohjausyksikön asen-
tamista, että laite sopii talon sähkö­liitäntöihin. Sähköliitäntätiedot (jännite ja taajuus) löydät laitteen arvokilvestä.
Ohjausyksikön sähköturvallisuus
on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sähköliitäntään. Valmista­ja ei vastaa vahingoista, jotka johtuvat laitteen liittämisestä maadoittamatto­maan tai puutteellisesti maadoitettuun sähköliitäntään.
Käytä ohjausyksikköä vain paikal-
leen asennettuna. Näin et voi edes vahingossa koskea osiin, joista saa sähköiskun.
Turvallinen käyttö
Tämä keittotason ohjausyksikkö on
suunniteltu kotitalouskäyttöön. Käy­tä laitetta vain tavallisen paistamisen, kypsennyksen, sulatuksen, lämmityk­sen, ruskistuksen, umpioimisen, kuiva­tuksen ja elintarvikkeiden grillaamisen ohjaamiseen. Kaikki muu käyttö tapahtuu omalla vas­tuullasi. Valmistaja ei vastaa laitteen asiattomasta käytöstä aiheutuneista vahingoista.
Jätä sähköasennukset ja korjauk-
set aina ammatti-ihmisen tehtäväk­si. Asiattomista korjauksista voi aiheu­tua vaaratilanteita laitteen käyttäjälle.
7
Tärkeitä turvallisuusohjeita
Ohjausyksikkö on kytketty pois sähköverkosta vasta kun jokin seu-
raavista edellytyksistä täyttyy: – sähköliitosjohto on irti sähköliitännäs-
tä.
– laitteen automaattisulake on kytketty
pois päältä.
– laitteen sulake on kierretty kokonaan
irti sulaketaulusta.
Laitetta ei saa liittää sähköverk­koon jatkojohdon avulla, jottei lait-
teen sähköturvallisuus heikkenisi.
Käyttö
Varo polttamasta itseäsi, kun käytät keittotasoa!
Älä päästä pikkulapsia keittotason
läheisyyteen, kun keittotaso on käy­tössä. Keittoalueet tulevat hyvin kuumik­si. Varo myös etteivät lapset vedä keitto­tasolta kuumia kattiloita ja pannuja pääl­leen.
Keraaminen keittotaso
Keittoalueet kuumenevat, kun kyt-
ket ne päälle. Keittoalueen varoi­tusvalo palaa, kun kyseinen alue on kyt­ketty päälle tai kun se on vielä kuuma.
Jos keraamiseen tasoon tulee hal-
keamia tai säröjä, kytke keitto­alueet välittömästi pois päältä ja irrota sulake sulaketaulusta. Halkeamista tai säröistä voi päästä yli­kiehunutta ruokaa laitteen sähköisiin si­säosiin, mikä voi aiheuttaa oikosulun.
Älä käytä keittotasoa säilytyspaik-
kana tai laskutilana. Kun kytket keittoalueen päälle tai kun keittoalue on vielä kuuma, keittoalueella olevat, sinne kuulumattomat esineet voi­vat sulaa tai syttyä palamaan.
Varo ettet pudottele kevyitäkään
esineitä keraamiselle tasolle. Jo suolasirotin voi huonolla onnella ai­heuttaa tasolle pudotessaan halkea­man tai naarmun.
8
Tärkeitä turvallisuusohjeita
Älä päästä kuumille keittoalueille
sokeria, muovia äläkä alumiinifolio­ta, koska ne voivat tason jäähtyessä ai­heuttaa halkeamia ja muita pintavaurioi­ta.
Jos näitä aineita kuitenkin vahingossa joutuu tasolle, älä missään tapaukses­sa katkaise virtaa keittoalueesta, vaan valitse vain alhaisempi teho. Raaputa aine heti irti pakkauksessa mukana ole­van lasikaapimen avulla; varo poltta­masta sormiasi.
Älä käytä keittotasolla astioita, joi-
den pohjassa on reunus, koska täl­lainen pohja voi naarmuttaa tasoa.
Älä liikuttele emaloituja leivinpeltejä
äläkä uunipannuja keraamisella ta­solla. Tällaiset astiat naarmuttavat keraamista tasoa!
Valurautainen levytaso
Keittolevyt kuumenevat, kun kytket
ne päälle.
Varo ettei keittotason teräksiselle
pinnalle pääse suolavettä tai muita suolaisia aineita.
Älä käytä keittolevyn suojuksia.
Mikäli suojus unohtuu levylle, kun kytket siihen virran, levy voi vahingoit­tua.
Valurautaiset keittolevyt voivat lisäksi al­kaa ruostua, jos – ne ovat kosteita, kun asetat suojuk-
set paikoilleen.
– keittolevyn suojuksen alle pääsee
kosteutta tai höyryä.
Yleistä
Älä koskaan käytä keittotason
puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteiden sähköisiin osiin ja aiheuttaa oikosulun.
Kun paistat jotain kiehuvassa öljys-
sä tai rasvassa, älä poistu lieden ääreltä, sillä kuuma rasva voi syttyä pa­lamaan.
Älä käytä keittämiseen muovisia as-
tioita tai alumiinifoliorasioita. Nämä aineet sulavat korkeissa lämpötiloissa. Sulaessaan nämä aineet voivat vahin­goittaa myös keraamisen tason pintaa.
Jos tällaisia aineita kuitenkin roiskuu teräksiselle pinnalle, pyyhi ja kuivaa pin­ta perusteellisesti, jottei suola alkaisi ruostuttaa tason pintaa.
9
Tärkeitä turvallisuusohjeita
Älä käytä keittotasoa huoneistosi
lämmittämiseen, koska kuumana hehkuva keittotaso voi sytyttää lähellä olevat herkästi syttyvät esineet ja mate­riaalit palamaan.
Varo etteivät keittiön piensähkölait-
teiden sähköjohdot joudu kosketuk­siin kuuman keittotason kanssa. Sähköiskuvaara!
Tarkista, että ruoka kuumenee tar-
peeksi. Kypsennysaika riippuu sii­tä, millaista valmistettava ruoka on, mi­ten suuri valmistettava annos on ja miten kylmää ruoka on ennen valmistus­ta.
Ruoassa mahdollisesti olevat bakteerit kuolevat vain, kun ruokaa kypsenne­tään riittävän korkeassa lämpötilassa riittävän kauan. Jos olet epävarma siitä, kuumeneeko ruoka riittävästi, kypsennä sitä mieluummin hieman kauemmin kuin ohjeessa neuvotaan.
On tärkeää, että lämpö jakautuu ta-
saisesti ruoka-aineeseen ja että ruoka kuumenee tarpeeksi. Sekoita tai käännä ruokaa valmistuksen aikana.
Varusteiden käyttö
Käännä lasikaapimen sisällä oleva terä takaisin heti käytön jälkeen, niin et va­hingossa loukkaa itseäsi.
Käytöstä poistaminen
Kun poistat vanhan tai rikkinäisen
ohjausyksikön käytöstä tai viet sen kaatopaikalle, irrota sähköliitosjohto asianmukaisesti sähköliitännästä ja riko liitosjohto. Näin kukaan ei pääse vahin­gossakaan käyttämään rikkinäistä laitetta.
Mikäli tätä ohjausyksikköä käytetään käyttöohjeiden vastaisesti tai mu­uten huolimattomasti, vastuu synty­vistä esine- ja henkilövahingoista lankeaa laitteen käyttäjälle.
10
Turvatoiminnot
Käytön estävä lapsilukko
Keittotason käytön estävä lapsilukko es­tää lapsia kytkemästä vahingossa keit­totason toimintoja päälle.
Näin aktivoit lapsilukon:
Kierrä kolikolla lapsilukon kytkin asentoon “0“.
Turvatoiminnot
Näin poistat lapsilukon toiminnasta:
Kierrä kolikolla lapsilukon kytkin takai­sin asentoon “I“.
Keittotasoa voi nyt käyttää normaalisti.
Nyt keittotason valitsimia ei enää voi käyttää.
11
Ennen ensimmäistä käyttöä
Ennen ensimmäistä käyttöä
Keraaminen taso
Puhdista keraaminen taso huolellisesti ennen ensimmäistä käyttöä. Puhdista se myöhemmin säännöllisin väliajoin keittoalueiden ollessa kylmiä tai haalei­ta. Ensimmäisellä käyttökerralla eristeis­sä olevan veden höyrystyminen voi ai­heuttaa ohimenevää käryä.
Valurautainen levytaso

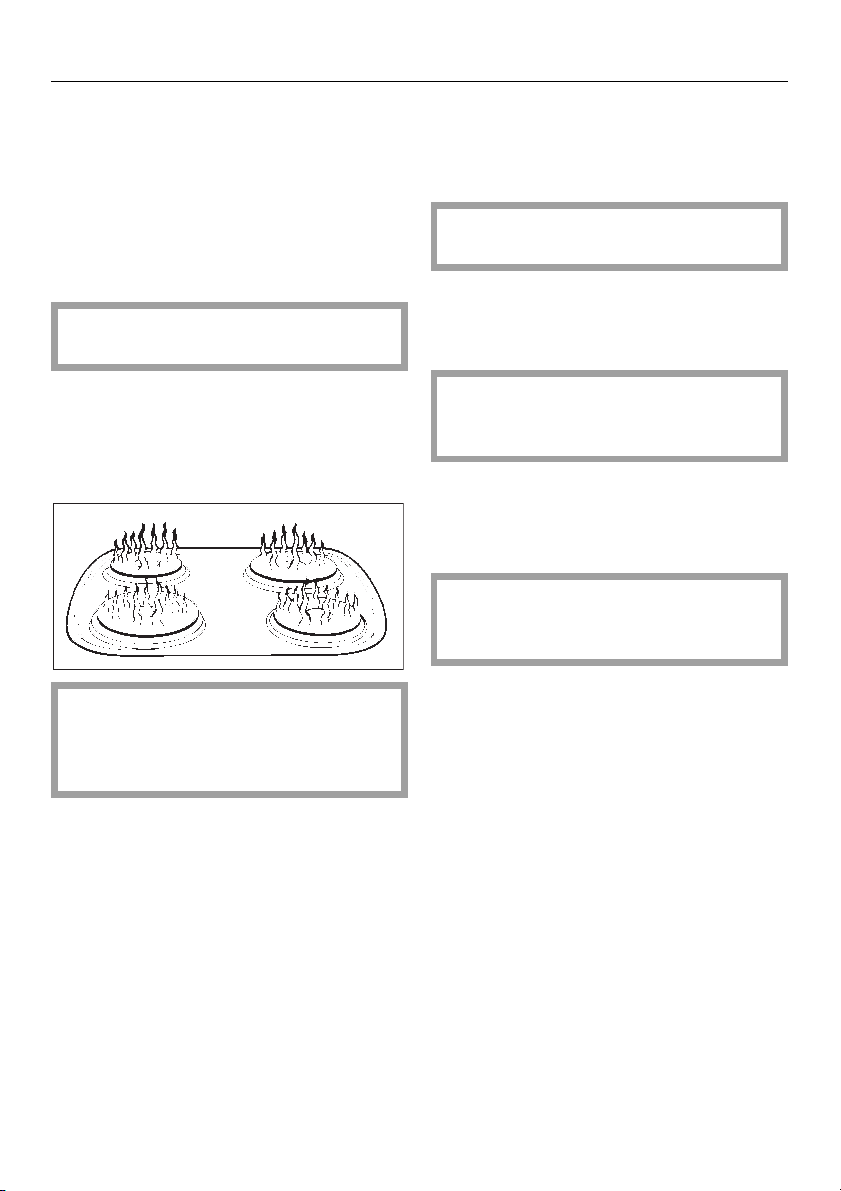

Kun käytät valurautaista levytasoa en­simmäisen kerran, syntyy käryä, joka ai­heutuu keittolevyjen pinnalla olevan suoja-aineen kovettumisesta.
Lämmitä sen vuoksi keittolevyjä ilman kattilaa suurimmalla teholla.
12
Keittotason tehonvalitsimet
Voit säätää keittoalueiden lämpötilaa portaattomasti tehonvalitsimien avulla.
Voit kääntää keittotason tehonvalitsi­mia ainoastaan myötäpäivään vas­teeseen asti, josta valitsin on kään­nettävä takaisin.
Vasteen ylittäminen rikkoo tehonvalitsi­men.
Kun kierrät valitsinta, keittotason toi­minnan merkkivalo syttyy. Merkkivalo sammuu, kun kierrät tehonvalitsimen ta­kaisin asentoon “0“.
Näin käytät keittotasoa
Valitse kiehautus-/alkukypsennysvai­hetta varten suuri teho.
Kun kattilan reunan alta alkaa näkyä höyryä, valitse pienempi teho jatko­kypsennystä varten.
Kun pienennät tehoa tarpeeksi ajoissa, – ruoka ei kiehu yli. – ruoka ei pala pohjaan. – säästät sähköä.
Keittotason tehonvalitsimet
Tehonvalintaohjeita
Teho
Voin sulatus, suklaan sulatus Liivatteen liuotus Jogurtin ja viilin valmistus
Ruokien lämpimänä pitäminen Pienien ruoka- / nestemäärien lämmitys Kastikkeiden, keittojen saostus Munakkaiden valmistus
Pakasteruoan sulatus Makaronien, riisi- ja kaurapuuron keittäminen Marjojen, vihannesten, kalan höy­ryttäminen Liemien, kiisseleiden valmistus
Lihan, kalan, vihannesten kypsentäminen Perunoiden, pataruokien ja keitto­jen keittäminen Hyytelöiden, hillojen ja soseiden valmistus
Leikkeiden, maksan, kalan, mak­karan ja kananmunan valmistus
Lettujen paistaminen, Pihvien paistaminen Öljyssä kypsentäminen
Taulukossa annetut tehot ovat ohjearvoja. Ne pi­tävät paikkansa, kun valmistat ruokaa neljälle hengelle. Jos käytät korkeita tai kannettomia katti­loita tai valmistat enemmän ruokaa, käytä suu­rempia tehoja. Jos valmistat vähemmän ruokaa, aseta pienempi teho.
1 - 2
1 - 3
3 - 5
4 - 6
7 - 10
9 - 12
13
Keittotasot
Keittotasot
Keraamiset keittoalueet
Keittoalueen koko
Keittoalueet on merkitty selkeästi keitto­tasoon.
Ainoastaan päällekytketty keittoalue kuumenee. Muu keittotaso pysyy suh­teellisen viileänä.
Jälkilämmön osoitin
Jokaisella keittoalueella on jälkilämmön osoitin, joka syttyy kun keittoalue on lämmennyt tietyn lämpöiseksi.
Merkkivalo palaa, kunnes keittoalue on jäähtynyt niin haaleaksi, että siihen voi turvallisesti koskea.
Keittoalueen koon valinta n
(ei kaikissa keittotasoissa) Keittotason edessä vasemmalla olevan
keittoalueen kokoa voi säätää kyseisen keittoalueen tehonvalitsimella.
Voit kääntää keittotason tehonvalit­sinta ainoastaan myötäpäivään vas­teeseen asti, josta valitsin on kään­nettävä takaisin.
Vasteen ylittäminen rikkoo tehonvalitsi­men.
Kierrä tehonvalitsinta myötäpäivään ainoastaan merkin “n“ kohdalle ja anna valitsimen ponnahtaa takaisin.
Valitse vasta sitten haluamasi teho kääntämällä tehonvalitsinta myötäpäi­vään.
Kun kierrät tehonvalitsimen takaisin asentoon “0“ kytket – keittoalueen pois päältä. – keittoalueen lisäalueen pois päältä.
Valurautainen levytaso
Kaikissa levytasoissa on 4 valurautaista keittolevyä, kahdenkokoisia ja -tehoisia.
Keittotason lisäalueella on oma merkki­valo jälkilämmön osoittimessa. Merkki­valo palaa, kun lisäälue on kytketty päälle.
14
Keittotasojen käyttö
Käytettävät astiat
Kun noudatat seuraavia ohjeita, – säästät sähköä. – ylikiehuva ruoka ei pääse valumaan
keittoalueelle eikä palamaan siihen kiinni.
Keittotasojen käyttö

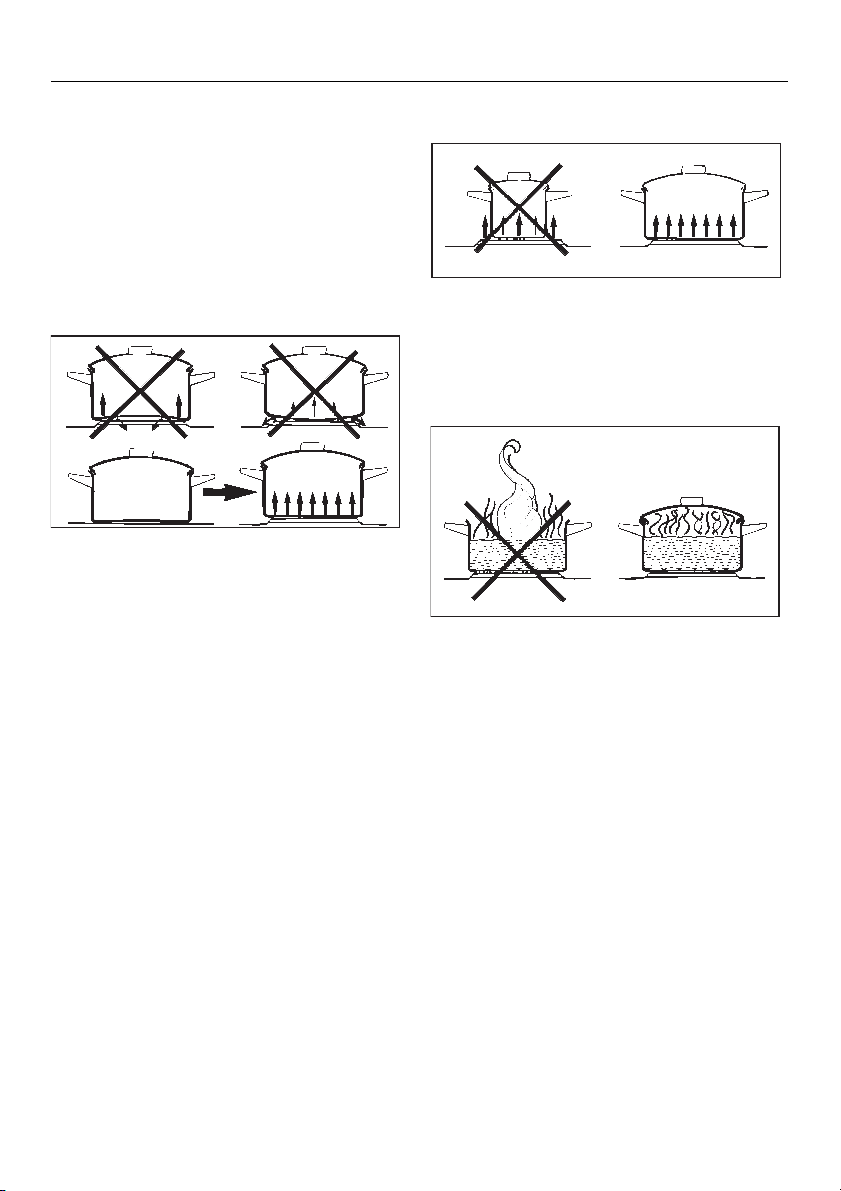

Astian koko
Astian pohja
Käytä vain suoria, aavistuksen verran koverapohjaisia kattiloita ja pannuja. Ne asettuvat kuumetessaan tasaisesti keit­toalueelle/-levylle. Valitse astioita osta­essasi ainoastaan sähköliedelle tarkoi­tettuja kattiloita ja pannuja.
Käytä vain kattiloita ja pannuja, joiden halkaisija on hieman suurempi kuin keit­toalueen/-levyn halkaisija.
Astian kansi
Kun käytät kannellista astiaa, lämpö ei pääse karkuun.
15
Keittotasojen käyttö
Huomaa seuraavat seikat keit­totasoa käyttäessäsi
Yleistä
Laita ruoka valmiiksi astiaan ja astia keittotasolle, ennen kuin kytket keitto­alueen/-levyn päälle. Näin säästät sähköä ja estät myös valurautaisten keittolevyjen turhan hehkumisen ja mahdollisen vääntymisen.
Tarkista että sekä keittoalue/-levy että astian pohja ovat kuivat ja puhtaat, en­nen kuin kytket virran. Näin vältyt turhal­ta puhdistusurakalta käytön jälkeen.
Keraamiset tasot
Keraamisella tasolla ei saa missään tapauksessa olla hiekkaa tai muuta naarmuttavaa ainetta, kun laitat sille astian.
Muuten keraaminen pinta vaurioituu, kun astiaa liikutetaan.
Älä käytä keraamisella tasolla astioi­ta, joiden pohjassa on reunus.
Tällainen pohja voi naarmuttaa keraami­sen tason pintaa.
Älä liikuttele emaloituja leivinpeltejä äläkä uunipannuja keraamisella ta­solla.
Tällaiset astiat naarmuttavat keraamista tasoa!
Alumiinikattiloista tai alumiinipohjai­sista teräskattiloista saattaa jäädä keraamiseen tasoon helmenharmai­ta jälkiä.
16
Tahrat on helpoin poistaa heti tuoreina erikoispuhdistusaineella (katso kohtaa “Puhdistus ja hoito“).
Keittotasojen käyttö
Älä päästä kuumennetulle keittota­solle sokeria, sokerisia aineita, muo­via äläkä alumiinifoliota.
Jos näitä kuitenkin vahingossa joutuu tasolle, älä missään tapauksessa katkai­se virtaa, vaan valitse vain pienempi teho!
Kaavi lika heti irti kuumalta keittoalueel­ta pakkauksessa mukana olevan lasi­kaapimen avulla.
Mikäli keittoalue jäähtyy puhdistamatta, keraamisen tason pinta vaurioituu.
Valurautaiset levytasot
Älä laita keittolevyille kosteita äläkä märkiä esineitä. Jos levyt kuitenkin vahingossa kastuvat, kuivata ne vä­littömästi kytkemällä niihin hetkeksi virta päälle, etteivät ne ala ruostua.
17
Puhdistus ja hoito
Puhdistus ja hoito
Keraaminen taso
Puhdista keraaminen taso kuten lasipin­ta.
Älä missään tapauksessa käytä han­kausaineita tai -jauheita, voimakkai­ta puhdistusaineita, tahran- ja ruos­teenpoistoaineita äläkä myöskään teräsvillaa tai muita karkeita puhdis­tusvälineitä.
Puhdistus jokaisen käyttökerran jälkeen

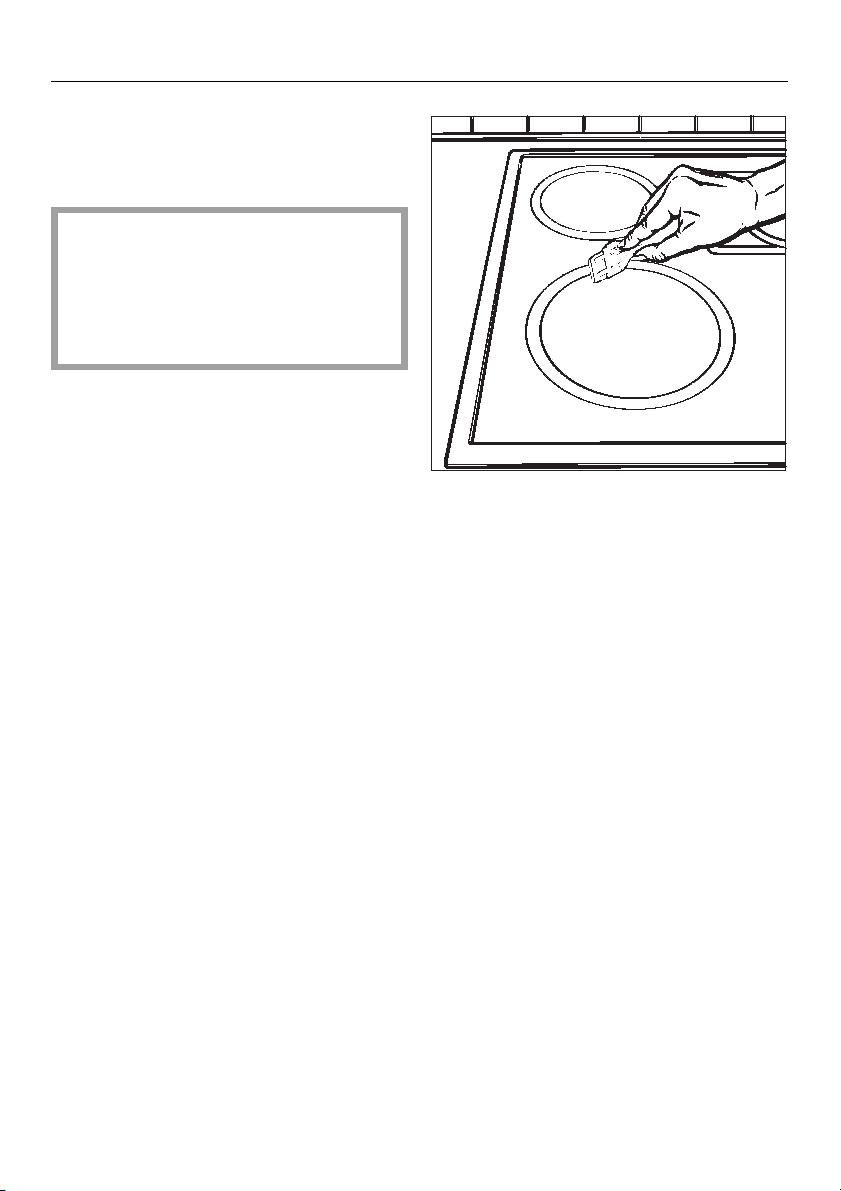

Pyyhi irtain lika kostealla liinalla ilman puhdistusainetta. Voit myös käyttää ei­hankaavaa puhdistusainetta.
Jos käytät astianpesuainetta, aineesta voi jäädä tason pinnalle sinertäviä tahro­ja, jotka eivät välttämättä lähde pois en­simmäisellä puhdistuskerralla, vaikka käyttäisitkin erikoispuhdistusainetta.
Irrota kiinni palanut lika pakkauksessa mukana olevan lasikaapimen avulla.
Pyyhkäise taso tämän jälkeen kostealla liinalla.
Tahrojen poisto Vaaleat, helmenharmaat jäljet
(aiheutuneet alumiinipohjaisista kattilois­ta) voit poistaa erikoispuhdistusaineella keittotason jäähdyttyä.
18
Kalkkitahrat (aiheutuneet veden ylikie­humisesta tai märistä astioiden pohjis­ta) voit poistaa etikalla tai erikoispuhdis­tusaineella.
Puhdistus ja hoito
Tasoon tarttuneen sokerin, sokeris­ten aineiden, muovien tai alumiinifo­lion poistaminen
Älä missään tapauksessa kytke vir­taa pois keittoalueesta, vaan valitse vain pienempi teho. Raaputa aine heti irti kuumalta keittoalueelta pak­kauksessa mukana olevan lasikaapi­men avulla.
Katkaise virta vasta tämän jälkeen ja puhdista jäähtynyt keittoalue vielä eri­koispuhdistusaineella.
Erikoispuhdistusaineet
Keraamisen tason puhdistukseen sovel­tuvat hyvin esim.:
– Sidol-teräksenkiillotusaine. – cera-fix – Collo profi
Kaada erikoispuhdistusaine vasta jäähtyneelle keittoalueelle.
Puhdistavia ja hoitavia erikoisaineita ovat:
– cera-fix – Collo profi
Nämä erikoisaineet jättävät keraamisen tason pintaan suojaavan silikonikalvon, joka tekee pinnan entistä sileämmäksi sekä kosteutta ja likaa hylkivämmäksi.
Silikonikalvo ei kuitenkaan kestä usein kuumennettavilla pinnoilla kovin kauan, joten uusi käsittely säännöllisesti.
Käyttämällä hoitavia erikoisaineita ehkäiset sokerin, muovin ja alumiinifo­lion aiheuttamia vaurioita.
Saat parhaan tuloksen, kun annat ai­neen ensin kuivua keraamiselle tasolle ja vaikuttaa hetken. Pyyhi sitten taso puhtaaksi talouspaperilla.
Mikäli erikoispuhdistusainetta vielä jäi keittotason pintaan, pyyhi aine ehdottomasti pois kostealla liinalla.
Aine voi muuten syövyttää tason pintaa seuraavalla kuumennuskerralla.
19
Puhdistus ja hoito
Puhdistus ja hoito
Valurautainen levytaso
Keittolevyt
Pyyhi likaantuneet valurautaiset keittole­vyt kostealla, hyvin kosteaksi puristetul­la liinalla. Voit käyttää tarvittaessa myös hankausainetta tai liesiharjaa.
Älä päästä likaa, pesuainetta tai vet­tä levytason sisäosiin.
Keittolevyjen reunukset
Puhdista nämä ruostumattoman teräk­sen puhdistukseen soveltuvalla aineella.
Älä missään tapauksessa käytä han­kausaineita.
Teräksinen kansilevy
Kun käytät hankausaineita, varo naar­muttamasta keittolevyjen reunoja. Valu­rautaisille keittolevyille hankausaineista ei ole haittaa.
Muista aina kuivata kastuneet valu­rautaiset keittolevyt kytkemällä niihin hetkeksi virta päälle, muuten ne al­kavat ruostua!
Pyyhi keittolevyt silloin tällöin erikoishoi­toaineella (esim. Collo-elektrol, liesimus­ta) tai ruokaöljyllä.
Älä käytä hankausaineita tai naar­muttavia puhdistusvälineitä, kuten liesiharjaa, teräsvillaa, veitsiä tms.
Teräksinen pinta voi naarmuuntua. Puhdista teräksinen pinta pesuaineve-
dellä.
Puhdista suolapitoiset ruoanjäänteet teräksiseltä pinnalta. Suola voi mu­uten aiheuttaa korroosiota.
Jos lika on tarttunut kiinni, liuota se irti lämpimällä vedellä.
20
Puhdistus ja hoito
Ulkovaippa, ohjaustaulu
Pyyhi laitteen ulkovaippa ja ohjaustaulu miedolla pesuainevedellä ja kuivaa ne pehmeällä liinalla.
Älä käytä hankausaineita, jottei pin­ta naarmuuntuisi.
Puhdistus ja hoito
21
Huolto
Huolto
Jos laitteessa on toimintahäiriö, jota et voi itse korjata, ota yhteys
– Miele-kauppiaaseen tai – Miele-huoltoon.
Huollon kannalta tärkeät tyyppi- ja val­mistusnumerotiedot löytyvät laitteen ar­vokilvestä.
Ilmoita huoltoliikkeelle myös keittotasosi tyyppi- ja valmistusnumerot.
Liimaa ohjausyksikön arvokilpi tähän kohtaan.
22
Sähköliitäntä
Laitteen saa liittää sähköverkkoon vain sähköalan ammatti-ihminen, joka tuntee tarkoin voimassaolevat määräykset ja noudattaa niitä huolel­lisesti.
Sähköliitäntä
Ohjausyksikkö
Ohjausyksikön mukana toimitetaan noin 1,8 metrin pituinen 4-napainen sähkölii­toskaapeli, joka liitetään vaihtovirtaan kaksivaiheliitännällä (3 ~ 400 V).
Tarpeelliset liitäntää koskevat tiedot ovat laitteen arvokilvessä, joka sijaitsee ohjausyksikön takana ja erillisenä oh­jausyksikön mukana. Tarkista että arvo­kilven tiedot vastaavat verkkovirran jän­nitettä.
Jos korjausasioissa käännyt Miele-maa­hantuojan tai Miele-huollon puoleen, il­moita aina laitteen volttiluku (jännite) sekä tyyppi- ja valmistusnumerot. Ilmoi­ta myös keittotason tyyppi- ja valmis­tusnumerot.
Jos sähköliitäntää muutetaan, lait­teen saa liittää sähköverkkoon vain Miele-huollosta saatavalla erikois­kaapelilla.
Enimmäisliitäntätehon näet arvokilvestä.
Yhdistelmämahdollisuudet
Ainoastaan seuraavat keittotasot voi­daan liittää ohjausyksikköön:
KM 210 KM 200
23
Asennusohjeet
Asennusohjeet
Keraamisen tason asennus
Voit asentaa keraamisen tason sellai­seen paikkaan, jossa tason takana ja toisella sivustalla on seinä - toisen sivus­tan täytyy olla vapaa.
Asennus
KM 210
*Varaa tilaa kiinnitysosille ja liitäntääjohdolle
Tee työtasoon aukko oheisen kuvan mukaan.
Keittoalueista säteilevän lämmön vuoksi viereisten kalusteiden ja ke­raamisen tason väliin on jätettävä seuraavasti tilaa: – 40 mm keittotason aukosta vierei-
seen seinäkaappiin.
– 50 mm keittotason aukosta
työtason takaseinään.
1
3
4
b Tiivistenauha c Keittotaso d Työtaso e Kiinnityssanka f Ruuvi
2
5
24
Irrota ruuvit f.
Älä missään tapauksessa käytä sau­mausaineita keraamisen tason kiin­nittämiseen!
Tällöin tasoa on mahdotonta irrottaa, esimerkiksi korjausta varten, rikko­matta keraamista tasoa tai työtason reunaa. Keraamisen tason reunan alla oleva tiivistenauha vänä tiivisteenä.
b toimii riittä-
Asennusohjeet
Aseta keraaminen taso c paikalleen aukkoon. (Tarkista, että teksti “Miele“ tulee oikeinpäin).
Käännä kiinnityssangat e ja kiristä
f.
ruuvit Tarkista, että keraaminen taso c on
tiiviisti paikallaan.
25
Asennusohjeet
Asennusohjeet
Valurautaisen levytason asen­nus
Voit asentaa keittotason sellaiseen paik­kaan, jossa tason takana ja toisella si­vustalla on seinä - toisen sivustan täy­tyy olla vapaa.
Keittolevyistä säteilevän lämmön vuoksi viereisten kalusteiden ja keit­totason väliin on jätettävä seuraa­vasti tilaa: – 40 mm keittotason aukosta
viereiseen seinäkaappiin.
– 50 mm keittotason aukosta
työtason takaseinään.
Keittotason asennus
KM 200
*asennuskorkeus
Tee työtasoon aukko oheisten kuvien mukaan.
26
1 2
3
Asennusohjeet
4
5
b Tiivistenauha c Keittotaso d Työtaso e Kiinnityssanka f Ruuvi
Irrota ruuvit f. Aseta keittotaso c paikalleen
aukkoon. Kierrä ruuveja f myötäpäivään, kun-
nes kiinnityssangat tiiviisti työtasoon
Tarkista, että keittotaso c on tiiviisti paikallaan.
e kiinnittyvät
.
d
27
Asennusohjeet
Asennusohjeet
Ohjausyksikkö
Asennus alakaappiin
Ohjausyksikkö on erotettava välile­vyllä muusta kaappitilasta, jottei ku­kaan vahingossa pääse koskemaan laitteen sähköisiin osiin.
Varmista että sähköliitäntä on jännit­teetön.
Asenna ensin keittotaso paikalleen (ks. keittotason käyttöohje).
Työnnä ohjausyksikön kiinnityslevy alakaappiin leikattuun upotusauk­koon.
Kiinnitä kiinnityslevy upotusaukon reunalta sekä vasemmalta ja oikealta puolelta, käytä kahta ruuvia kummal­lakin puolella.
Liitä keittotason liitäntäjohto ohjaus­yksikön takana olevaan liittimeen.
Irrota ohjausyksikkö kiinnityslevystä.
28
Asennusohjeet
Pujota ohjausyksikön sähköjohto upo­tusaukon kautta varsinaisen sähköra­sian lähelle ja liitä laite sähköverk­koon.
Kun työnnät ohjausyksikköä upotus­aukkoon, varo etteivät liitäntäjohdot joudu puristuksiin.
Työnnä ohjausyksikkö upotusaukos­sa olevan kiinnityslevyn sisään niin syvälle, että ohjausyksikön ulokkeet napsahtavat kiinni kiinnityslevyn pi­dikkeisiin.
Aseta välilevy paikalleen ja kiinnitä se.
Ohjausyksikköä saa käyttää vain paikalleen asennettuna.
Liitäntäjohdot eivät saa ottaa mis­tään kohdasta kiinni keittotason ala­pintaan. Vedä siksi ylimääräinen johto pois ohjausyksikön takaa, jot­tei se joudu suoraan kosketukseen kuumien pintojen kanssa.
29
Asennusohjeet
Asennusohjeet
Asennus yläkaappiin
Jos haluat asentaa ohjausyksikön yläka­appiin, tarvitset erillisen rakennussarjan.
Voit hankkia rakennussarjan Miele­kauppiaaltasi. Rakennussarjaan kuuluu kaksi 3,5 metrin liitäntäjohtoa sekä erilli­nen liitäntäkotelo.
Ohjausyksikön SE 210 asentamise­en tarvitaan vain yksi kaapeli.
Tietojensiirtokaapelia ei siis tarvita. Liitäntäjohdot voidaan joko asentaa put-
kiin seinäpinnan alle tai vetää yläkaap­pien takaa seinäpintaa pitkin.
Liitäntäjohdot saa asentaa vain sähköalan ammatti-ihminen.
30
Asennusohjeet
e Liitäntäjohto
(seinään upotettuun putkeen asennettuna)
Liitäntäjohto
f
(kaapiston takaa vedettynä)
Ohjausyksikön on oltava aina näköe­täisyydellä keittotasosta.
31
Asennusohjeet
Asennuksessa tarvittavien putkien halkaisijan tulee olla vähintään 23 mm ja 29 mm. Putkien on oltava niin pitkiä, että lii­täntäjohto on kosketussuojattu koko pituudeltaan liitäntäkotelosta ohjau­syksikköön.
Ohjausyksikköä ei saa sijoittaa suo­raan keittotason tai uunin yläpuolel­le, koska kuumuus voi vahingoittaa sitä.
Ohjausyksikkö on erotettava välile­vyllä muusta kaappitilasta, jottei ku­kaan vahingossa pääse koskemaan laitteen sähköisiin osiin.
Varmista että sähköliitäntä on jännit­teetön.
Asenna ensin keittotaso paikalleen (ks. keittotason käyttöohje).
Työnnä liitäntäjohto putkeen yläkaa­pin puoleisesta päästä.
Liitä liitäntäjohdon yksittäiset johtimet ohessa olevan liitäntäkaavion mukai­sesti liitäntäkoteloon.
Tarkista etteivät liitäntäkoteloon kiinn­itetyt johdot pääse kiristymään.
Kiinnitä keittotasosta tuleva pistoke liitäntäkotelon liittimeen.
32
b Välilevy c Ohjausyksikkö d Upotusaukko e Liitäntäjohto
(seinään upotettuun putkeen asennettuna)
g Keittotaso h Liitäntäjohto keittotasoon i Liitäntäkotelo j Välilevy k Kaapin takaseinä
Asennusohjeet
Kiinnitä ruuveilla liitäntäkotelo keitto­tason alapuolella olevaan välilevyyn.
Ruuvaa liitäntäkotelo kiinni mahdolli­simman lähelle kaapin takaseinää.
Liitäntäjohtoputken on peitettävä liitän­täjohto koko pituudeltaan ohjausyksi­köstä liitäntäkoteloon saakka.
Liitäntäjohdot eivät saa ottaa mis­tään kohdasta kiinni keittotason ala­pintaan!
Vedä liitäntäjohtoa niin pitkälle kuin mahdollista ohjausyksikön suuntaan.
33
Asennusohjeet
Irrota ohjausyksikkö kiinnityslevystä.
Työnnä ohjausyksikön kiinnityslevy yläkaappiin leikattuun upotusaukko­on.
Kiinnitä kiinnityslevy sekä vasemmas­ta että oikeasta reunasta upotusauk­koon, käytä kahta ruuvia kummalla­kin puolella.
Vedä liitäntäjohtoa niin pitkälle kuin mahdollista ohjausyksikön suuntaan ja kääri johtoa rullalle niin pitkälle kuin mahdollista.
Kiinnitä liitäntäjohdon pistoke ohjau­syksikön takana olevaan liittimeen.
Pujota ohjausyksikön sähköjohto upo­tusaukon kautta varsinaisen sähköra­sian lähelle ja liitä laite sähköverkko­on.
Kun työnnät ohjausyksikköä upotus­aukkoon, varo etteivät liitäntäjohdot joudu puristuksiin.
Työnnä ohjausyksikkö upotusaukos­sa olevan kiinnityslevyn sisään niin syvälle, että ohjausyksikön ulokkeet napsahtavat kiinni kiinnityslevyn pi­dikkeisiin.
Aseta välilevy paikalleen ja kiinnitä se.
34
Ohjausyksikköä saa käyttää vain paikalleen asennettuna.
35
Oikeus muutoksiin pidätetään / 22 FIN – 1397
M.-Nr. 04 397 141 (SE 210) Tämä paperi on valmistettu 100% sesti kloorivalkaisemattomasta selluloosasta, siksi se on ympäristöystävällistä.
Loading...
