Miele KM 5837, KM 5838, KM 5845, KM 5851, KM 5853 Operating instructions [nl]

...

Gebruiks- en montageaanwijzing

Keramische kookvlakken KM 5837 / 5838 / 5845 KM 5851 / 5853 / 5854 / 5856 KM 5857 / 5864

Lees absoluut de gebruiksen montageaanwijzing voor u het toestel plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u vermijdt schade aan het toestel.

nl-BE

M.-Nr. 07 581 190

Inhoud

Beschrijving van het toestel .........................................5

Modellen .........................................................5

KM 5837 / KM 5838 ..............................................5

KM 5845 .......................................................6

KM 5851 / KM 5853 / KM 5854 / KM 5857 .............................7

KM 5856 .......................................................8

KM 5864 .......................................................9

Bedieningsveld ...................................................10

Kookzonegegevens ................................................12

Speciale uitvoering ................................................13

Opmerkingen omtrent uw veiligheid .................................14

Een bijdrage aan de bescherming van ons milieu ......................20

Vóór het eerste gebruik............................................21

Eerste reiniging ...................................................21

Toestel in gebruik nemen ...........................................21

Werking van de kookzones.........................................22

Bediening .......................................................23

Bedieningsprincipe ................................................23

Inschakelen ......................................................24

Tabel met vermogensstanden ........................................25

Kookstartautomaat.................................................26

Kookzone-uitbreiding...............................................28

Uitschakelen / weergave van de resterende warmte ......................30

Kookgerei .......................................................31

Tips om stroom te besparen........................................32

Timer ...........................................................33

Kookwekker ......................................................34

Kookzone automatisch uitschakelen ...................................37

Combinatiegebruik ................................................38

Veiligheidsvoorzieningen ..........................................39

Vergrendeling / inschakelblokkering ...................................39

Stop and Go......................................................41

Veiligheidsuitschakeling ............................................42

Beveiliging tegen oververhitting ......................................43

Reiniging en onderhoud ...........................................44

Programmering ..................................................46

Storingen verhelpen ..............................................49

Inhoud

Kookvermogen testen .............................................53

Mits toeslag verkrijgbaar toebehoren ................................55

Con|ctivity en Miele|home ........................................57

Beschrijving van Con|ctivity.........................................57

Beschrijving van Miele|home ........................................58

Onderdelen van het systeem.........................................58

Kookvlak aanmelden ...............................................59

Kookvlak afmelden ................................................60

Veiligheidsinstructies voor het inbouwen.............................61

Kookvlakken met randlijst/facetrand .................................66

Inbouwafmetingen .................................................66

KM 5837 ......................................................66

KM 5838 ......................................................67

KM 5851 ......................................................68

KM 5853 ......................................................69

KM 5854 ......................................................70

KM 5856 ......................................................71

KM 5864 ......................................................72

Inbouw ..........................................................73

Kookvlakken zonder randlijst .......................................76

Inbouwafmetingen .................................................76

KM 5845 ......................................................76

KM 5857 ......................................................77

Inbouw ..........................................................78

Extern aansluitkastje ..............................................81

Elektrische aansluiting ............................................82

Aansluitkabel .....................................................83

Aansluitschema ...................................................84

Technische Dienst van Miele, typeplaatje .............................85

Modellen

KM 5837 / KM 5838

Beschrijving van het toestel

a Kookzone met 3 diameters

b Kookzone met 1 diameter

c Kookzone met 1 diameter, die met

b kan worden gecombineerd tot braadplus-zone

d Bedieningsveld

Beschrijving van het toestel

KM 5845

a Kookzone met 2 diameters

bd Kookzones met 1 diameter

c Braadzone

f Bedieningsveld

KM 5851 / KM 5853 / KM 5854 / KM 5857

Beschrijving van het toestel

ac Kookzones met 2 diameters

bd Kookzones met 1 diameter

e Kookzone met 1 diameter, die met

d kan worden gecombineerd tot braadplus-zone

f Bedieningsveld

Beschrijving van het toestel

KM 5856

ac Kookzones met 2 diameters

bd Kookzones met 1 diameter

e Kookzone met 1 diameter, die met

d kan worden gecombineerd tot braadplus-zone

f Bedieningsveld

KM 5864

Beschrijving van het toestel

ab Kookzones met 1 diameter

b Kookzone met 2 diameters

c Kookzone met 3 diameters

e Kookzone met 1 diameter, die met

d kan worden gecombineerd tot braadplus-zone

f Bedieningsveld

Beschrijving van het toestel

Bedieningsveld

k h

b l

0123456789 0123456789 0123456789

0123456789 0123456789

f g

b d

d b

kjm

Beschrijving van het toestel

Sensortoetsen

a Kookvlak in-/uitschakelen

b Vermogensstand instellen

c Kookvlak vergrendelen

d Kookzone uitbreiden (extra verwarmingskring inschakelen)

e - Tijd instellen

- Vermogensstand instellen voor de kookzone midden achteraan, indien aanwe zig

f Stop and Go

g - Timer selecteren

- Van timerfunctie veranderen

- Een uitschakeltijd selecteren (zie rubriek "Kookzone automatisch uitschakelen")

h Timer in stappen van een half uur instellen

Controlelampjes

i Vergrendeling

j Controlelampje van de kookzone, bijv. controlelampje rechtsboven = kookzone

rechts achteraan

k Controlelampje dat halve uren aangeeft wanneer u een kookwekkertijd van

meer dan 99 minuten instelt

l Weergave van de resterende warmte

m Timerdisplay

00 tot 99 = Tijd in minuten

0.^ tot 9^ = Tijd in uren PS = Programmering (zie gelijknamige rubriek)

Beschrijving van het toestel

Kookzonegegevens

Kookzone KM 5837 / KM 5838

C in cm Vermogen in Watt bij 230 V

f 14,5 / 21,0 / 27,0 1050 / 2050 / 3200

x 18,0 1800

z 18,0 1800

z + x 18,0 x 41,0 4000

Totaal: 7200

Kookzone KM 5845

C in cm Vermogen in Watt bij 230 V

y 12,0 / 21,0 750 / 2200

w 14,5 1200

x 17,0 / 17,0 x 29,0 1500 / 2600

z 18,0 1800

Totaal: 7800

Kookzone KM 5851 / KM 5856 KM 5853 / 5854 / 5857

C in cm Vermogen in

Watt bij 230 V

y 10,0 / 18,0 600 / 1800 12,0 / 21,0 750 / 2200

w 14,5 1200 14,5 1200

b 12,0 / 21,0 750 / 2200 14,5 / 23,0 1500 / 3200

x 18,0 1800 18,0 1800

z 18,0 1800 18,0 1800

z + x 18,0 x 41,0 4000 18,0 x 41,0 3900

Totaal: 9200 Totaal: 10500

C in cm Vermogen in

Watt bij 230 V

Beschrijving van het toestel

Kookzone KM 5864

C in cm Vermogen in Watt bij 230 V

y 14,5 1200

w 12,0 / 21,0 750 / 2200

b 14,5 / 21,0 / 27,0 1050 / 2050 / 3200

x 18,0 1800

z 18,0 1800

z + x 18,0 x 41,0 3900

Totaal: 10500

Speciale uitvoering

Kookvlakken met het symbool < in de linkerbovenhoek zijn zo ontworpen dat er een communicatiemodule kan worden ingebouwd voor het Miele|home-systeem (zie rubriek "Mits toeslag verkrijgbaar toebehoren").

Opmerkingen omtrent uw veiligheid

Juist gebruik

Dit kookvlak voldoet aan de voorge schreven veiligheidsvoorschriften. Door ondeskundig gebruik kunnen gebruikers echter letsel oplopen en kan er schade optreden aan het toe stel.

Lees de gebruiks- en montageaan wijzing daarom aandachtig door voordat u het kookvlak in gebruik neemt. U vindt er belangrijke opmerkingen omtrent uw veiligheid, de installatie, het gebruik en het onderhoud van uw toestel. Dat is veiliger voor uzelf en u voorkomt schade aan het toestel.

Bewaar de gebruiks- en montageaanwijzing en geef ze door aan wie het toestel eventueel na u gebruikt.

Dit kookvlak is bedoeld voor gebruik

in het huishouden en gelijkaardige om gevingen zoals

in winkels, kantoren en

–

gelijkaardige werkomgevingen,

op boerderijen

–

door klanten in hotels, motels,

–

bed-and-breakfasts en andere typische woonomgevingen. Gebruik het kookvlak uitsluitend in huishoude lijke context voor het bereiden en warmhouden van gerechten.

Gebruik voor andere doeleinden is

niet toegelaten. Miele is niet verantwoordelijk voor schade die wordt veroorzaakt door een ander gebruik dan wat hier wordt vermeld of door foutieve bediening.

Personen die door hun fysieke,

zintuiglijke of geestelijke mogelijkheden of hun onervarenheid of gebrek aan kennis niet in staat zijn om dit kookvlak veilig te bedienen, mogen dit kookvlak alleen onder het toezicht of de begeleiding van een verantwoordelijk iemand gebruiken.

Opmerkingen omtrent uw veiligheid

Kinderen in het huishouden

Maak gebruik van de vergrendeling

om te vermijden dat kinderen het kook vlak onverhoeds inschakelen of instel lingen wijzigen.

Hou kinderen die in de buurt van het

kookvlak komen in het oog. Laat kin deren nooit met het toestel spelen.

Kinderen mogen het kookvlak alleen

maar gebruiken wanneer hen de bedie ning ervan zo uitgelegd is dat ze het veilig kunnen bedienen. Kinderen moe ten de eventuele risico's van een foutie ve bediening kunnen beseffen.

Het kookvlak wordt heet wanneer

het in gebruik is en dat blijft het ook nog enige tijd na het uitschakelen. Hou kinderen van het toestel weg totdat het is afgekoeld en er geen gevaar meer bestaat dat ze er zich aan verbranden.

Bewaar geen voorwerpen die voor

kinderen interessant zijn boven of achter het toestel. Anders worden kinderen ertoe verleid op het toestel te klauteren. Er is gevaar voor verbranding!

Zorg ervoor dat kinderen geen heet

kookgerei omlaag kunnen trekken. Draai de handvaten van de kookpotten

en pannen over het werkblad. Hierdoor

voorkomt u dat iemand zich verbrandt. In de handel vindt u een speciaal beveiligingshekje waardoor dit risico wordt beperkt.

Delen van de verpakking, bijv. folie

of piepschuim, kunnen voor kinderen

gevaar inhouden. Kinderen kunnen verstikken! Bewaar deze delen van de

verpakking buiten hun bereik en verwij

der de verpakking ook zo vlug mogelijk.

Opmerkingen omtrent uw veiligheid

Technische veiligheid

Controleer vóórdat het kookvlak

wordt geplaatst, of het aan de buiten kant zichtbaar beschadigd is. Is dat het geval, neem het dan in geen geval in gebruik. Een beschadigd toestel kan uw veiligheid in gevaar brengen.

De elektrische veiligheid van het

kookvlak is alleen gewaarborgd als het wordt aangesloten op een volgens de voorschriften geïnstalleerd aardsys teem. Het is belangrijk dat u dit con troleert. Laat de elektrische installatie in uw wo ning bij twijfel door een elektricien controleren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die werd veroorzaakt doordat de aardleiding onderbroken was of gewoon ontbrak (bijv. elektrische schokken).

Vergelijk zeker eerst de aansluitge-

gevens (spanning en frequentie) op het typeplaatje met die van uw elektrische installatie. Sluit daarna pas uw kookvlak aan. Deze gegevens dienen absoluut over een te stemmen. Anders treedt er scha de op aan uw toestel. Vraag bij twijfel inlichtingen aan uw elektricien.

Gebruik uw kookvlak enkel in inge

bouwde toestand. Enkel dan is een vei lige werking gewaarborgd.

Open in geen geval de ommanteling

van het kookvlak. Wanneer u aansluitingen onder span ning aanraakt of de elektrische en me chanische constructie wijzigt, kan dat voor u gevaar opleveren. Het kan ook tot storingen in de werking van het kookvlak leiden.

Installatiewerken, onderhouds

werken en reparaties mogen alleen worden uitgevoerd door vakmensen die door de fabrikant erkend zijn. Door ondeskundig uitgevoerde installatie-, onderhouds- of

reparatiewerken kunnen er voor de ge-

bruiker aanzienlijke risico's ontstaan waarvoor de fabrikant niet aansprakelijk kan worden gesteld.

Tijdens installatie-, onderhouds- en

reparatiewerken moet het toestel van het elektriciteitsnet losgekoppeld zijn. Het toestel is pas stroomloos als aan een van deze voorwaarden is voldaan:

– De zekeringen in uw zekeringkast

zijn uitgeschakeld.

–

De schroefzekeringen in uw

zekeringkast zijn helemaal uitge

draaid.

–

De stekker is uit het stopcontact ge trokken.

Trek bij toestellen met stekker niet

aan de kabel maar aan de stekker om het toestel los te koppelen van het elektriciteitsnet.

Opmerkingen omtrent uw veiligheid

Als het kookvlak is uitgerust met een

communicatiemodule, moeten zowel het kookvlak als de communicatiemo dule van het elektriciteitsnet losgekop peld zijn tijdens installatie-, onderhouds- en herstellingswerken.

Laat u het kookvlak tijdens de ga

rantieperiode herstellen, dan mag dat enkel gebeuren door een technicus die door de fabrikant erkend is. Anders is er bij schade achteraf geen aanspraak meer op garantie.

Defecte onderdelen mogen enkel

worden vervangen door originele Miele-wisselstukken. Enkel dan bent u zeker dat ze ten volle voldoen aan de eisen die Miele qua veiligheid stelt.

Als de aansluitkabel beschadigd is

moet een elektricien de kabel vervangen door een speciale aansluitkabel van het type H 05 VV-F (PVC-isolatie). Deze kabel is verkrijgbaar bij de fabrikant of de Service After Sales van Miele.

Gebruik uit veiligheidsoverwegingen

geen stopcontactenblokken of verlengkabels om het kookvlak aan te sluiten. Die bieden niet voldoende vei ligheidsgaranties. Er bestaat onder meer gevaar voor oververhitting.

Als het kookvlak defect is of als de

glaskeramiekplaat barsten of spleten vertoont, mag u het kookvlak niet in ge bruik nemen en dient u het toestel di rect uit te schakelen. Ontkoppel het toestel in dat geval van het elektrici teitsnet. Anders bestaat het risico dat u elektrische schokken oploopt.

Efficiënt gebruik

Het toestel wordt heet wanneer het

in gebruik is en dat blijft het ook nog

enige tijd na het uitschakelen. Pas zo

dra de aanduiding voor resterende warmte is uitgegaan, is het gevaar om u te verbranden geweken.

Laat het toestel niet zonder toezicht

achter terwijl het in werking is! De fabrikant is niet verantwoordelijk voor de schade die door het verwar men van leeg kookgerei kan optreden aan de glaskeramiek. Door oververhitting kunnen olie en vet in brand vliegen en kan vervolgens het toestel in brand vliegen.

Als heet vet of hete olie in brand

vliegt, probeer het vuur dan niet met water te blussen! Doe het vuur stikken, bijv. met een deken, een vochtige vaatdoek of iets in die aard.

Gebruik het toestel niet om het ver-

trek te verwarmen. Door de hoge temperaturen bestaat er brandgevaar voor licht ontvlambare voorwerpen in de om geving van het toestel. Bovendien ver mindert dat de levensduur van het toe

stel.

Het bedieningsveld en de omran

ding (vb facetrand) kunnen door in vloed van volgende factoren warm wor den: gebruiksduur, hoge vermogens

stand(en), groot kookgerei en aantal gebruikte kookzones.

Opmerkingen omtrent uw veiligheid

Bescherm uw handen telkens als u

met het hete toestel omgaat. Maak ge bruik van ovenwanten, pannenlappen of iets dergelijks. Zorg ervoor dat dit textiel niet nat of vochtig is. Anders wordt de warmte sterker overgedragen en kunt u zich verbranden.

Flambeer nooit gerechten onder een

dampkap. De ventilator zuigt de vlam men aan zodat de dampkap in brand kan vliegen.

Gebruik het toestel niet om er voor

werpen op neer te leggen. Als het toestel ingeschakeld is, als u het toestel onverhoeds inschakelt of als het nog warm is van een bereiding, bestaat het risico dat metalen voorwerpen verhitten. U kunt zich eraan verbranden. Afhankelijk van het materiaal, kunnen voorwerpen die u op het toestel plaatst ook smelten of in brand vliegen. Natte deksels van kookgerei kunnen zich vastzuigen. Vergeet de kookzones na gebruik niet uit te schakelen!

Dek het toestel nooit af met een

doek of folie. Het kan zo heet zijn dat er brandgevaar is.

Gebruik geen kookgerei van kunst

stof of aluminiumfolie. Dat smelt bij ho gere temperaturen. Er is dan ook brandgevaar!

Verwarm geen gesloten recipiënten,

bijv. conservenblikjes, met dit toestel. Door de resulterende overdruk kunnen de recipiënten of blikjes uiteenspatten. Er is dan risico op verbrandingen en ander lichamelijk letsel!

Gebruik alleen kookpotten en pan

nen met een effen bodem. Als u kookpotten en pannen met een ruwe bodem gebruikt, kunnen er krassen op de glaskeramiekplaat optreden.

Als u kookgerei uit aluminium of met

een aluminium bodem gebruikt, kunnen er metaalachtige, glinsterende vlekken optreden op het kookvlak. Deze vlekken kunnen worden verwijderd met het reinigingsmiddel voor glaskeramiek en roestvrij staal (zie rubriek "Reiniging en onderhoud").

Verwarm nooit leeg kookgerei tenzij

de fabrikant van het kookgerei deze toepassing uitdrukkelijk toelaat. Als u hiermee geen rekening houdt, kan het kookvlak schade oplopen.

Hou het kookvlak schoon. Zout, sui

ker of zandkorreltjes, bijv. van tijdens het schoonmaken van groenten, kun nen krassen veroorzaken.

Zet in geen geval hete kookpotten of

pannen op het bedieningsveld. De elektronische besturing die eronder zit, kan daardoor schade oplopen.

Vermijd dat er voorwerpen of kook

gerei op de glaskeramiekplaat vallen. Zelfs lichte voorwerpen zoals zoutvaatjes kunnen barsten of spleten in de glaskeramiekplaat veroorzaken.

Opmerkingen omtrent uw veiligheid

Om te vermijden dat resten gaan in

branden, verwijdert u het vuil zo vlug mogelijk. Als u een kookpot of pan op zet, let er dan op dat de bodem zuiver is, droog en vrij van vet.

Als er suiker, eten met suiker, kunst

stof of aluminiumfolie op een warm kookvlak terechtkomt, moet u het toe stel uitschakelen. Verwijder deze stof fen onmiddellijk grondig met een glas krabber, terwijl de kookzone nog heet is. Als u zou wachten tot het toestel is afgekoeld, zou u het oppervlak bescha digen. Let op dat u zich niet verbrandt! Maak de kookzone verder schoon zodra ze afgekoeld is.

Wees voorzichtig als u een stopcon-

tact gebruikt dicht bij het toestel. De kabel van een ander toestel mag niet met het hete toestel in aanraking komen. De isolatie van de kabel kan beschadigd raken. Er bestaat gevaar voor elektrische schokken!

Zorg ervoor dat de gerechten altijd

voldoende worden verwarmd. Kiemen die eventueel in de gerechten aanwe zig zijn, worden alleen gedood als de temperatuur waaraan ze worden bloot gesteld hoog genoeg is en die lang ge noeg wordt aangehouden.

Als het toestel is ingebouwd achter

een meubeldeur, mag het alleen wor den gebruikt wanneer de meubeldeur is geopend. De meubeldeur mag pas worden geslo ten wanneer het toestel uitgeschakeld

is en de streepjes voor resterende warmte verdwenen zijn.

De fabrikant is niet aansprakelijk voor schade die ontstaan is doordat deze veiligheidsrichtlijnen niet in acht werden genomen.

Als er onder het kookvlak een lade

is aangebracht, mag u daarin geen ont vlambare vloeistof noch brandbare voorwerpen zoals bijv. spraybussen be waren. Is die lade met een bestekinzet uitgerust, dan dient die vervaardigd te zijn van materiaal dat tegen hitte be stand is.

Een bijdrage aan de bescherming van ons milieu

Recycleerbare verpakking

De verpakking behoedt het toestel voor transportschade. Er werd voor milieu vriendelijk en recycleerbaar verpak kingsmateriaal gekozen.

Het recycleren van het verpakkingsma teriaal vermindert de afvalproductie en het gebruik van grondstoffen. Uw Miele-handelaar neemt de verpakking terug.

Het afdanken van het apparaat

Oude elektrische en elektronische ap paraten bevatten vaak nog waardevolle materialen. Ze bevatten echter ook schadelijke stoffen die voor het functioneren en de veiligheid van het apparaat nodig waren. Als u het apparaat bij het gewone afval doet of bij verkeerde behandeling kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Verwijder het afgedankte apparaat dan ook nooit met het gewone afval.

Als u vragen heeft omtrent het af danken van uw oud toestel, neem dan contact op met

de handelaar bij wie u het kocht

–

de firma Recupel,

–

telefoon 02 706 86 10, website: www.recupel.be

uw gemeentebestuur als u uw toestel

–

naar een containerpark brengt.

Zorg er ook voor dat het toestel intus sen kindveilig wordt bewaard voor u het laat wegbrengen.

Bij de aankoop van uw nieuw toestel heeft u een bijdrage betaald. Die wordt volledig gebruikt voor de toekomstige recyclage van dat toestel. Dat bevat trouwens nog waardevol materiaal. Door te recycleren wordt er dan ook minder verspild en vervuild.

Eerste reiniging

Vóór het eerste gebruik

Kleef het typeplaatje dat bij de documentatie bijgevoegd is op de daarvoor bestemde plaats in de rubriek "Miele Service After Sales, typeplaatje".

Verwijder eventuele beschermfolies en stickers.

Voor het eerste gebruik gaat u met een vochtige doek over het toestel. Vervolgens wrijft u het droog.

Gebruik geen afwasmiddel bij het reinigen. Daardoor kun nen er blauwachtige verkleuringen op de glaskeramiekplaat ontstaan.

Toestel in gebruik nemen

Enkel bij kookvlakken met facetrand (geslepen glazen rand): De eerste dagen na de inbouw kan er een kleine spleet zichtbaar zijn tussen het kookvlak en het werkblad. Door het gebruik wordt die wel kleiner. Ondanks deze spleet blijft de elektrische veiligheid steeds gewaarborgd.

De metalen onderdelen zijn beschermd door een onderhoudsmiddel. Daarom komt er een geur vrij als het toestel voor het eerst wordt gebruikt.

Die geur en eventueel ook damp trekken gauw weg. Deze verschijnselen wijzen niet op een verkeerde aansluiting noch op een defect aan het toestel. Ze zijn niet schadelijk voor de gezondheid.

Werking van de kookzones

Gewone kookzones met 1 diameter zijn met 1 verwarmingskring uitgerust, kookzones met 2 diameters en braadzones met 2 verwarmingskringen. Afhankelijk van het model zijn de verwarmingskringen mogelijk door een lijn van elkaar gescheiden.

Elke kookzone is voorzien van een beveiliging tegen overver hitting. Deze voorkomt dat de glaskeramiek oververhit raakt (zie rubriek "Beveiliging tegen oververhitting").

Als een vermogensstand wordt ingesteld, wordt de verwar ming ingeschakeld en is de verwarmingskring door de glas keramiek heen zichtbaar.

Het verwarmingsvermogen van de kookzones is afhankelijk van de ingestelde vermogensstand en wordt elektronisch ge regeld. Hiertoe schakelt de verwarming van een kookzone automatisch in en uit.

Kookzone met 1 diameter

a Beveiliging tegen oververhitting

b Verwarmingskring

Kookzone met 2 diameters

a Techniekgebonden, geen defect

b Beveiliging tegen oververhitting

c Buitenste verwarmingskring

d Isoleerkring

e Binnenste verwarmingskring

Bedieningsprincipe

Bediening

Het bedieningspaneel van uw keramische kookvlak is voor zien van elektronische sensortoetsen. Die reageren op het contact met uw vingers.

Als het kookvlak is uitgeschakeld, zijn alleen de symbolen voor de aan-uitsensortoets van het kookvlak en de vergren deling zichtbaar. Als het kookvlak wordt ingeschakeld, lichten alle andere sensortoetsen op. In de cijferreeksen brandt "0" helderder dan de overige cijfers.

Door met een vinger de gewenste sensortoetsen aan te ra ken, bedient u het kookvlak. Bij elke reactie van de sensor toetsen hoort u een geluidssignaal.

Hou het bedieningsveld altijd schoon. Leg er geen voorwerpen op. Anders reageren de sensortoetsen niet of activeert u onbedoeld functies. Ook is het mogelijk dat het kookvlak dan automatisch wordt uitgeschakeld (zie rubriek "Veiligheidsuitschakeling"). Zet in geen geval heet kookgerei op de sensortoetsen. De elektronische besturing die eronder zit, kan daardoor schade oplopen.

Bediening

Inschakelen

Schakel eerst het kookvlak in en activeer daarna de ge wenste kookzone.

Laat het toestel niet zonder toezicht achter terwijl het in werking is!

Kookvlak inschakelen

Raak de sensortoets s aan.

Alle sensortoetsen lichten op. In de cijferreeksen brandt "0" helderder dan de overige cijfers. Stelt u niets in, dan wordt het kookvlak om veiligheidsredenen na enkele seconden weer uitgeschakeld.

Kookzone activeren

Een kookzone is niet actief als alleen de "0" van de cijferreeks brandt. Raak de "0" aan om de kookzone te activeren. Alle vermogensstanden lichten op.

Vermogensstand instellen

In de fabriek geprogrammeerde vermogensstanden

^ Raak het betreffende cijfer aan in de cijferreeks van de ge-

wenste kookzone.

Als u bijv. vermogensstand 7 instelt, branden de cijfers 0 tot 7 helderder dan de overige cijfers.

Tussenstanden als u het aantal vermogensstanden hebt uitgebreid

(zie rubriek "Tabel met vermogensstanden")

Raak de ruimte tussen de cijfers aan.

Als u bijv. vermogensstand 7+ instelt, branden de cijfers 7 en 8 helderder dan de overige cijfers.

Vermogensstand wijzigen

Raak het betreffende cijfer aan in de cijferreeks van de ge wenste kookzone.

Bediening

Tabel met vermogensstanden

In de fabriek zijn 9 vermogensstanden geprogrammeerd. Als u fijner afgestemde vermogensstanden wenst, kunt u het aantal standen uitbreiden (zie rubriek "Pro grammering").

Bereidingsproces Vermogensstand*

Fabrieksinstel

ling

(9 vermogens-

standen)

Boter, chocolade enz. laten smelten Gelatine oplossen Yoghurt bereiden

Saus aanmaken met enkel eigeel en boter Kleine hoeveelheden vloeistof opwarmen Gerechten die gemakkelijk aanbranden warmhouden Rijst koken

Vloeibare of halfvaste gerechten opwarmen Gebonden saus of roomsaus maken, bijv. witte-wijnsaus of sauce hollandaise Rijstpap of havermoutpap maken Omelet of spiegelei zonder korst bakken Fruit blancheren

Diepvriesproducten ontdooien Groente of vis stoven Deegwaren of peulvruchten gaar koken Graan gaar koken

Gerechten in grotere hoeveelheden aan de kook brengen en verder laten koken

Vis, schnitzel, worst, spiegeleieren e.d. behoedzaam laten braden of bakken zonder dat het vet oververhit wordt

Pannenkoeken, flensjes e.d. bakken 7 tot 8 7 tot 8+

Grote hoeveelheden water aan de kook brengen Aankoken

1 tot 2 1 tot 2+

1 tot 3 1 tot 3+

2 tot 4 2 tot 4+

3 tot 5 3 tot 5+

55+

6 tot 7 6 tot 7+

8 tot 9 8+ tot 9

Aantal uitgebreid

(17 vermogens-

standen)

* De gegevens hierboven zijn richtwaarden. Ze zijn van toepassing op normale porties voor

4 personen. Als u extra hoog kookgerei gebruikt, zonder deksel kookt of grotere hoeveelheden bereidt, moet een hogere vermogensstand worden ingesteld. Bereidt u kleinere hoeveelheden, stel dan een lagere vermogensstand in.

Bediening

Kookstartautomaat

Activeren

Deactiveren

Als de kookstartautomaat geactiveerd is, wordt de betreffen de kookzone automatisch een bepaalde tijd op het hoogste vermogen verwarmd. Daarna wordt teruggeschakeld naar de vermogensstand die u hebt ingesteld. Dit noemen we de voortkookstand. De kookstarttijd hangt af van de ingestelde voortkookstand (zie tabel).

Bij hoge voortkookstanden zijn slechts relatief korte kookstarttijden vereist, omdat met deze instellingen meestal leeg kookgerei wordt opgewarmd om te braden.

Stel een voortkookstand in door het gewenste cijfer aan te

raken totdat een geluidssignaal weerklinkt en de ingestelde voortkookstand begint te knipperen.

Gedurende de kookstart (zie tabel) knippert de ingestelde voortkookstand.

Wordt tijdens de kookstart de voortkookstand gewijzigd, dan wordt de kookstartautomaat gedeactiveerd.

Als u het aantal vermogensstanden hebt uitgebreid (zie rubriek "Programmering") en een tussenstand hebt ingesteld, knipperen de vermogensstanden voor en na de tussenstand.

U kunt de kookstartautomaat gedurende de kookstarttijd uit schakelen:

Raak de ingestelde voortkookstand aan totdat het cijfer constant brandt, of stel een andere vermogensstand in.

Bediening

Voortkookstand* Kookstarttijd (duur)

in minuten en seconden (ca.)

1 1:20

1+ 2:00

2 2:45

2+ 3:25

3 4:05

3+ 4:45

4 5:30

4+ 6:10

5 6:50

5+ 7:10

6 1:20

6+ 2:00

7 2:45

7+ 2:45

8 2:45

8+ 2:45

* De voortkookstanden 1+ enz. zijn alleen beschikbaar als u

het aantal vermogensstanden hebt uitgebreid (zie rubriek "Programmering").

Bediening

Kookzone-uitbreiding

Als u groot kookgerei gebruikt, kunt u de tweede of derde verwarmingskring van een kookzone inschakelen als de kookzone meerdere diameters heeft of kan worden gecombi neerd tot een braad(plus-)zone (zie "Beschrijving van het toe stel"). Afhankelijk van uw model, kunnen twee boven elkaar lig gende kookzones met elkaar worden gecombineerd tot een braadplus-zone. Dit gebeurt via een verwarmingselement dat de kookzones overbrugt. Deze braadplus-zone kan alleen via de cijferreeks van de kookzone rechts vooraan worden be diend.

Als een extra verwarmingskring wordt ingeschakeld, brandt de sensortoets voor het uitbreiden van de kookzone helderder dan normaal. Bij een kookzone met drie diameters kunt u op het bedieningsveld geen onderscheid zien tussen de uitbreiding met een tweede of derde verwarmingskring.

Als u een kookzone uitschakelt, wordt de kookzoneuitbreiding ook uitgeschakeld.

Kookzone met 2 diameters / braadzone

Braadplus-zone

^ Raak "0" aan in de cijferreeks van de betreffende kookzone.

^ Stel de gewenste vermogensstand in door het betreffende

cijfer aan te raken.

Raak de sensortoets voor het uitbreiden van de kookzone aan.

Raak "0" aan in de cijferreeks van de kookzone rechts voor aan.

Stel de gewenste vermogensstand in door het betreffende cijfer aan te raken.

Raak de sensortoets voor het uitbreiden van de kookzone aan.

De ingestelde vermogensstand wordt in de cijferreeks van de kookzone rechts vooraan weergegeven. De cijferreeks van de kookzone rechts achteraan gaat uit.

Kookzone met 3 diameters

Raak "0" aan in de cijferreeks van de kookzone met drie

diameters.

Stel de gewenste vermogensstand in door het betreffende

cijfer aan te raken.

Raak de sensortoets voor het uitbreiden van de kookzone

zo vaak aan tot het gewenste aantal verwarmingskringen is ingeschakeld.

Kookzone-uitbreiding uitschakelen

Raak de sensortoets voor het uitbreiden van de kookzone

zo vaak aan tot het controlelampje uitgaat.

Bediening

Uitschakelen / weergave van de resterende warmte

Kookzone uitschakelen

Raak het cijfer "0" aan in de cijferreeks van de betreffende

kookzone.

De cijfers 1 tot 9 van de cijferreeks doven na enkele secon den. Is de kookzone nog heet, dan wordt via streepjes de resterende warmte weergegeven.

Kookvlak uitschakelen

Nu zijn alle kookzones uitgeschakeld. De cijfers 1 tot 9 van de cijferreeks doven na enkele seconden. Voor de kookzones die nog heet zijn, wordt de resterende warmte via streepjes weergegeven.

De streepjes die de resterende warmte weergeven, verdwijnen één voor één naarmate de kookzones afkoelen. Het laatste streepje dooft pas zodra u de kookzones zonder enig risico kunt aanraken.

Raak de sensortoets s aan.

Raak de kookzones niet aan zolang de streepjes voor de resterende warmte branden. Leg op de kookzones ook geen voorwerpen die geen hitte kunnen verdragen. Gevaar voor brandwonden en brand!

Na een stroomonderbreking knipperen de streepjes voor de resterende warmte.

Kookgerei

Het best geschikt zijn potten en pannen met een dikke

–

bodem, die zich in koude toestand lichtjes naar binnen welven. Als de bodem heet wordt, ligt die dan mooi effen op de kookzone. Zo wordt de warmte optimaal geleid.

Koud Warm

Kookgerei uit glas, keramiek of aardewerk is minder ge

–

schikt. Deze materialen geleiden de warmte niet goed ver der.

– Kookgerei van kunststof of aluminiumfolie is niet geschikt.

Dat smelt bij hogere temperaturen.

– Als u kookgerei uit aluminium of met een aluminium bodem

gebruikt, kunnen er metaalachtige, glinsterende vlekken optreden op het kookvlak. Deze vlekken kunnen worden verwijderd met het reinigingsmiddel voor glaskeramiek en roestvrij staal (zie rubriek "Reiniging en onderhoud").

– Gebruik alleen kookpotten en pannen met een effen bo-

dem. Als u kookpotten en pannen met een ruwe bodem gebruikt, kunnen er krassen op de glaskeramiekplaat optreden.

–

Hef het kookgerei op wanneer u het verplaatst. Zo voor komt u strepen en krassen.

–

Merk op dat in winkels bij potten en pannen vaak de maxi male of bovenste diameter wordt opgegeven. Wat telt, is echter de meestal kleinere diameter van de bodem.

Tips om stroom te besparen

Let erop dat de pot- of panbodem met het formaat van de

–

kookzone overeenstemt of iets groter is. Zo wordt er geen warmte verspild.

Te klein Gepast

Kook bij voorkeur met een deksel op de kookpot of pan. Zo

–

vermijdt u dat er nodeloos warmte ontsnapt.

Zonder deksel Met deksel

– Gebruik voor kleine hoeveelheden een kleine pot. Een

kleine pot op een kleine kookzone gebruikt minder energie dan een grote, slechts gedeeltelijk gevulde pot op een grote kookzone.

–

Kook met weinig water en kies na het begin van het kookof braadproces een lagere vermogensstand.

–

Schakel de kookzone bij lange kooktijden reeds 5 à 10 minuten voor het einde van de kooktijd uit. Zo benut u de resterende warmte.

Timer

Als u de timer wilt gebruiken moet het kookvlak ingeschakeld zijn.

U kunt de timer op twee manieren gebruiken:

als kookwekker

–

voor het automatisch uitschakelen van een kookzone.

–

U kunt een tijd instellen tussen 1 minuut (01) en 9 uren (9^).

Een tijd tot 99 minuten wordt in minuten ingesteld en weerge geven. Voorbeeld

Bij een tijd van meer dan 99 minuten, moet eerst de sensortoets h worden aangeraakt. De tijd wordt in stappen van een half uur ingesteld. De halve uren worden via een punt naast het cijfer weergegeven. Voorbeeld (2 uur en 30 minuten):

Na afloop van de ingestelde tijd verschijnt 00 op het timerdisplay. Tegelijkertijd weerklinkt er ca. 30 seconden lang een geluidssignaal.

Timer

Kookwekker

Kookwekkertijd instellen

Minuten

Voorbeeld: U wilt 15 minuten instellen.

Schakel het kookvlak in (als dat nog niet gebeurd is).

Raak de sensortoets m aan.

De sensortoets m knippert. Op het timerdisplay verschijnt 00. De 0 rechts knippert.

Eerst wordt het linkercijfer van de tijd ingesteld, vervolgens het rechtercijfer.

^ Raak in de cijferreeks het cijfer aan dat u wilt instellen als

linkercijfer (in dit voorbeeld 1).

Op het timerdisplay knippert nu rechts een 1.

Raak in de cijferreeks het cijfer aan dat u wilt instellen als rechtercijfer (in dit voorbeeld 5).

De 1 verschuift naar links en rechts verschijnt 5.

Na enkele seconden stopt de sensortoets m met knipperen en begint het aftellen van de kookwekkertijd.

Uren

hhh

Timer

U kunt volle uren instellen door in de cijferreeks het betreffen de cijfer aan te raken. U kunt halve uren instellen door in de cijferreeks de ruimte tussen 2 cijfers aan te raken. Voorbeeld: U wilt 2 uren en 30 minuten instellen.

Schakel het kookvlak in (als dat nog niet gebeurd is).

Raak de sensortoets m aan.

De sensortoets m knippert. Op het timerdisplay verschijnt 00. De 0 rechts knippert.

^ Raak de sensortoets h aan om de tijd in stappen van een

half uur in te stellen.

Raak in de cijferreeks de ruimte tussen de cijfers 2 en 3 aan.

Na enkele seconden stoppen de sensortoets m en het timerdisplay met knipperen. Het aftellen van de kookwekker tijd begint.

Timer

Kookwekkertijd wijzigen

Raak de sensortoets m aan.

Stel de gewenste tijd in zoals hierboven beschreven.

Kookwekkertijd wissen

Raak de sensortoets m aan.

Raak in de cijferreeks het cijfer 0 aan.

Kookzone automatisch uitschakelen

U kunt een tijd instellen waarna een kookzone automatisch moet worden uitgeschakeld. De functie voor het automatisch uitschakelen kan voor alle kookzones tegelijk worden geprogrammeerd.

Als de geprogrammeerde tijd langer is dan de maximaal toegelaten gebruiksduur, wordt de kookzone na afloop van de tijd van de veiligheidsuitschakeling (zie gelijknamige ru briek) uitgeschakeld.

Stel voor de betreffende kookzone een vermogensstand in.

Raak de sensortoets m zo vaak aan tot op het timerdisplay

het controlelampje van de betreffende kookzone knippert.

Als meerdere kookzones ingeschakeld zijn, knipperen de controlelampjes in wijzerzin, te beginnen vanaf links vooraan.

^ Stel de gewenste tijd in.

De ingestelde tijd wordt in stappen van een minuut afgeteld. Op het timerdisplay ziet u de resterende tijd. U kunt deze op elk moment wijzigen.

Timer

Als u ook een andere kookzone automatisch wilt laten uitschakelen, gaat u te werk zoals reeds beschreven.

Als meerdere uitschakeltijden geprogrammeerd zijn, wordt de kortste resterende tijd weergegeven. Op het timerdisplay knippert het controlelampje van de betreffende kookzone. De andere controlelampjes branden continu. Wilt u de resteren de tijden weergeven die op de achtergrond aflopen, raak dan de sensortoets m zo vaak aan totdat op het timerdisplay het gewenste controlelampje knippert.

Timer

Combinatiegebruik

U kunt de functies "kookwekker" en "automatisch uitscha kelen" tegelijk gebruiken.

Ga als volgt te werk als u een of meer uitschakeltijden hebt geprogrammeerd en ook de kookwekker wilt instellen: Raak de sensortoets m zo vaak aan tot de controlelampjes van de geprogrammeerde kookzones continu branden en op het timerdisplay 00 verschijnt.

Ga als volgt te werk als u de kookwekker hebt ingesteld en ook een of meer uitschakeltijden wilt programmeren: Raak de sensortoets m zo vaak aan tot op het timerdisplay het controlelampje van de betreffende kookzone knippert.

Kort na het invoeren van de laatste waarde schakelt het timerdisplay over naar de weergave van de kortste resterende tijd. Wilt u de resterende tijden weergeven die op de achtergrond aflopen, raak dan de sensortoets m zo vaak aan totdat op het timerdisplay het gewenste controlelampje knippert

(automatisch uitschakelen).

- het timerdisplay knippert (kookwekkertijd).

U kunt in wijzerzin de tijden voor alle ingeschakelde kookzones en de kookwekkertijd weergeven, te beginnen vanaf de kortste resterende tijd.

Vergrendeling / inschakelblokkering

Om te vermijden dat iemand het kookvlak en de kookzones per vergissing inschakelt of instellingen wijzigt, is uw toestel uitgerust met een vergrendeling (inschakelblokkering).

De vergrendeling kan worden geactiveerd als het kookvlak is ingeschakeld. Als de vergrendeling geactiveerd is, kan het kookvlak alleen nog beperkt worden bediend:

De vermogensstanden van de kookzones en de instel

–

lingen van de timer kunnen niet worden gewijzigd.

De kookzones, het kookvlak en de timer kunnen wel wor

–

den uitgeschakeld, maar daarna niet weer worden inge schakeld.

De inschakelblokkering kan worden geactiveerd als het kookvlak is uitgeschakeld. Als de inschakelblokkering geactiveerd is, kan het toestel niet worden ingeschakeld en kan de timer niet worden bediend.

De programmering is in de fabriek zo ingesteld dat de inschakelblokkering handmatig moet worden geactiveerd. U kunt deze instelling wijzigen, zodat de inschakelblokkering 5 minuten na het uitschakelen van het kookvlak automatisch wordt geactiveerd (zie rubriek "Programmering").

Veiligheidsvoorzieningen

Als een niet-toegelaten sensortoets wordt aangeraakt terwijl de vergrendeling of de inschakelblokkering geactiveerd is, gaat het controlelampje aan.

Hou ermee rekening dat de vergrendeling en de inscha kelblokkering worden gedeactiveerd bij een stroomonder breking.

Veiligheidsvoorzieningen

Activeren

Raak de sensortoets $ zo lang aan tot het bijhorende con

trolelampje aangaat.

Kort daarna gaat het controlelampje uit.

Deactiveren

U kunt de instelling voor de vergrendeling wijzigen van acti vering met één vinger in activering met drie vingers (zie ru briek "Programmering"). Kinderen kunnen dan minder gemak kelijk functies activeren.

Raak de sensortoets $ zo lang aan tot het controlelampje

uitgaat.

Stop and Go

Veiligheidsvoorzieningen

Activeren

Deactiveren

Uw toestel is uitgerust met een functie die bij het activeren er van de vermogensstand van al de ingeschakelde kookzones beperkt tot stand 1. De vermogensstanden van de kookzones en de instelling van de timer kunnen niet worden gewijzigd. U kunt alleen het kookvlak uitschakelen.

Bij het deactiveren van "Stop and Go" werken de kookzones verder op de vermogensstand die u het laatst hebt ingesteld. Als de functie niet wordt gedeactiveerd, wordt het kookvlak na 1 uur uitgeschakeld.

Bij activering van "Stop and Go"

- wordt het aftellen van een ingestelde tijd voor automatische uitschakeling onderbroken. Zodra u deze functie deactiveert, loopt de tijd verder.

- loopt de kookwekkertijd zonder onderbreking verder.

^ Raak de sensortoets  aan.

De vermogensstanden van de ingeschakelde kookzones worden tot vermogensstand 1 beperkt.

Raak de sensortoets  aan.

De kookzones werken verder op de laatst ingestelde vermo gensstand.

Veiligheidsvoorzieningen

Veiligheidsuitschakeling

Als een kookzone te lang aanstaat

Blijft een kookzone ongewoon lang (zie tabel) op dezelfde vermogensstand in werking, dan wordt die kookzone automa tisch uitgeschakeld. De streepjes voor de resterende warmte worden weergegeven.

Wenst u de kookzone opnieuw te gebruiken, schakel ze dan op de gebruikelijke manier weer in.

Vermogensstand* Maximale gebruiksduur in uren

1/1+ 10

2/2+ 5

3/3+ 5

4/4+ 4

5/5+ 3

6/6+ 2

7/7+ 2

8/8+ 2

* De vermogensstanden 1+ enz. zijn alleen beschikbaar als

u het aantal vermogensstanden hebt uitgebreid (zie rubriek "Programmering").

Als de sensortoetsen bedekt zijn

Het kookvlak wordt automatisch uitgeschakeld als een of meer sensortoetsen langer dan ca. 10 seconden bedekt zijn, bijvoorbeeld als u uw hand erop legt, een gerecht overkookt of als er voorwerpen op liggen. Op het timerdisplay knippert F. Tegelijkertijd weerklinkt gedu rende maximaal 10 minuten om de 30 seconden een geluidssignaal.

Reinig het bedieningsveld of verwijder de voorwerpen.

Het geluidssignaal gaat uit en de F verdwijnt. U kunt het kookvlak weer gebruiken.

Beveiliging tegen oververhitting

Veiligheidsvoorzieningen

Elke kookzone is voorzien van een beveiliging tegen overver hitting. Dat is een onderdeel dat de interne temperatuur be perkt. Hierdoor wordt de verwarming van het toestel automa tisch uitgeschakeld voordat de glaskeramiekplaat oververhit raakt.

De beveiliging tegen oververhitting reageert door de verwar ming in en uit te schakelen, zelfs als de hoogste vermogens stand is ingesteld.

Zodra de glaskeramiekplaat afgekoeld is, wordt de verwar ming weer automatisch ingeschakeld.

De beveiliging tegen oververhitting reageert wanneer

– een kookzone is ingeschakeld zonder kookgerei erop,

– er leeg kookgerei wordt verwarmd.

– de bodem van het kookgerei niet effen op de kookzone

ligt,

– het kookgerei de warmte slecht geleidt.

Reiniging en onderhoud

Gebruik in geen geval een stoomreiniger om het toe

stel te reinigen. De stoom kan op stroomvoerende onder delen terechtkomen en een kortsluiting veroorzaken.

Reinig het hele toestel na elk gebruik. Laat het toestel eerst afkoelen. Wrijf het toestel na elke vochtige reiniging droog. Zo voor komt u kalkafzetting.

Om schade aan de oppervlakken te voorkomen, mogen de volgende middelen niet worden gebruikt om de opper vlakken te reinigen:

handafwasmiddel,

–

– reinigingsmiddelen die soda, alkali, ammoniak, zuur of

chloor bevatten,

– kalkoplossende reinigingsmiddelen,

– vlek- en roestverwijderaars,

– schurende reinigingsproducten, zoals schuurpoeder,

schuurmelk, poetsstenen,

– reinigingsmiddelen met oplosmiddel,

– reinigingsmiddelen voor de afwasautomaat,

–

grill- en ovensprays,

–

glasreinigers,

–

schurende harde borstels en sponsjes (bijv. schuurspons jes), of gebruikte sponsjes die nog resten van een schuur middel bevatten,

–

scherpe voorwerpen (om te vermijden dat de dichtingen tussen de randlijst en het werkblad beschadigd raken).

Glaskeramiek

Reiniging en onderhoud

Verwijder al het grove vuil met een vochtige doek. Aange koekt vuil schraapt u weg met een glaskrabber.

Maak het kookvlak daarna grondig schoon met speciaal reini gingsmiddel voor glaskeramiek en roestvrij staal (zie rubriek "Mits toeslag verkrijgbaar toebehoren"). Gebruik daartoe wat keukenrolpapier of een schone doek. Breng het reinigings middel niet op een warm kookvlak aan. Hierdoor kunnen er vlekken ontstaan. Hou rekening met de aanwijzingen van de fabrikant van het reinigingsmiddel.

Vervolgens gaat u met een vochtige doek over het kookvlak. Tot slot wrijft u het kookvlak droog. Zorg ervoor dat u alle rei nigingsmiddelresten verwijdert. Bij volgende bereidingen zouden eventuele resten zich inbranden en de glaskeramiek beschadigen.

Vlekken door kalkresten, water en aluminiumresten (metaalachtige, glinsterende vlekken) kunt u met het reinigingsmiddel voor glaskeramiek en roestvrij staal verwijderen.

Is er suiker, kunststof of aluminiumfolie op het hete kookvlak terechtgekomen? Schakel het toestel uit. Verwijder de resten onmiddellijk grondig met een glaskrabber, terwijl de kookzone nog heet is. Let op dat u zich niet verbrandt! Maak de kookzone verder schoon zodra ze afgekoeld is, zoals eerder beschreven.

Programmering

U kunt de programmering van uw toestel wijzigen (zie tabel). U kunt verscheidene instellingen na elkaar wijzigen.

Nadat u het toestel in de programmeermodus hebt gezet, ziet u op het timerdisplay P (programma) en S (status). Bij kook vlakken met 3 kookzones verschijnt links achteraan een extra indicator.

In de cijferreeksen links vooraan en links achteraan wordt het programma weergegeven. Voorbeeld: Programma 3 = links vooraan 3, links achteraan 0 Programma 14 = links vooraan 4, links achteraan 1

In de cijferreeks rechts achteraan wordt de status weergege ven.

Toestel in de programmeermodus zetten

^ Zorg ervoor dat het kookvlak is uitgeschakeld. Raak tege-

lijkertijd de sensortoetsen s en $ aan totdat het controle-

lampje van de vergrendeling knippert.

Programma instellen

^ Om het rechtercijfer in te stellen, raakt u het betreffende

cijfer aan in de cijferreeks links vooraan.

^ Om het linkercijfer in te stellen, raakt u het betreffende cij-

fer aan in de cijferreeks links achteraan.

Status instellen

Raak het betreffende cijfer aan in de cijferreeks rechts vooraan.

Instellingen opslaan

Raak de sensortoets s aan totdat de displays worden uit geschakeld.

Instellingen niet opslaan

Raak de sensortoets $ aan totdat de displays worden uit geschakeld.

Programma* Status** Instelling

Programmering

P0Demo-modus en fabrieks

instellingen

P2Aantal vermogensstanden S0 9 vermogensstanden

P4Geluidssignaal bij het aan

raken van de sensortoet sen

P5Geluidssignaal van de ti-

mer

P6Vergrendeling S0 Vergrendeling met één vinger

S 0 Demo-modus aan

S1 Demo-modus uit

S 9 Fabrieksinstellingen herstellen

(1, 2, 3 ... tot 9)

S 1 17 vermogensstanden

(1, 1+, 2, 2+, 3 ... tot 9)

S 0 Uit

S 1 Zacht

S2 Halfluid

S 3 Luid

S 0 Uit

S 1 Zacht, 10 seconden

S2 Halfluid, 10 seconden

S 3 Luid, 10 seconden

door $ aan te raken

S 1 Vergrendeling met drie vingers

door tegelijkertijd $ en vermo gensstand "0" van de beide rechterkookzones aan te raken

P7Inschakelblokkering S0 Handmatige activering van de in

schakelblokkering

S 1 Automatische activering van de

inschakelblokkering

* Programma's/statussen die niet in de tabel zijn vermeld, kunt u niet instellen.

** De fabrieksinstellingen zijn vetgedrukt.

Programmering

Programma* Status** Instelling

P8 Kookstartautomaat S 0 Uit

S1 Aan

P10Miele|home

(alleen bij toestellen met communicatiemogelijkheden die zijn uitgerust met een communicatiemodule)

P11Tweede verwarmingskring

van de kookzone links voor aan

P12Tweede verwarmingskring

van de kookzone rechts vooraan

P13Tweede verwarmingskring

van de kookzone rechts achteraan

P14Tweede verwarmingskring

van de kookzone midden achteraan

S0 Niet van toepassing

S 1 Afgemeld

S 2 Aangemeld

S0 Wordt niet automatisch inge

S 1 Wordt altijd automatisch inge

S0 Wordt niet automatisch inge-

S 1 Wordt altijd automatisch inge-

S0 Wordt niet automatisch inge-

S 1 Wordt altijd automatisch inge-

S0 Wordt niet automatisch inge

S 1 Wordt altijd automatisch inge

schakeld

P16Reactiesnelheid van de sen

sortoetsen

* Programma's die niet in de tabel zijn vermeld, kunt u niet instellen.

** De fabrieksinstellingen zijn vetgedrukt.

S 0 Langzaam

S1 Normaal (300 ms)

S 2 Snel

Storingen verhelpen

De meeste problemen die zich bij het dagelijkse gebruik voordoen kunt u zelf op lossen. Doordat u dan geen beroep hoeft te doen op de Service After Sales van Miele, bespaart u tijd en kosten!

Het onderstaande overzicht kan u helpen om de oorzaken van een probleem te vinden en problemen te verhelpen. Vergeet echter niet:

Reparaties aan elektrische toestellen mogen alleen door vakmensen wor

den uitgevoerd. Door ondeskundig uitgevoerde herstellingen kunnen er niet te onderschatten risico's voor de gebruiker ontstaan.

Probleem Oorzaak Oplossing

Het kookvlak of de kookzones kunnen niet worden inge schakeld.

De inschakelblokkering is geactiveerd.

De zekering is gesprongen. Schakel de zekering in

Er heeft zich een technische storing voorgedaan.

Deactiveer de inschakel blokkering (zie rubriek "Ver grendeling / inschakelblok kering").

(min. zekering: zie typeplaatje).

Ontkoppel het toestel ca. 1 minuut van het elektriciteitsnet. Ga hiertoe als volgt te werk:

– schakel de betreffende

zekering uit of draai de betreffende smeltzekering volledig uit, of

–

schakel de aardlekscha kelaar (verliesstroom schakelaar) uit.

Schakel daarna alles weer in. Kunt u het toestel nog niet gebruiken, neem dan contact op met een elektri cien of met de dienst Her stellingen aan huis van Miele.

Storingen verhelpen

Probleem Oorzaak Oplossing

Na het inschakelen van het kookvlak wordt en kele seconden "dE") weergegeven op het timerdisplay. De kookzones worden niet warm.

Het toestel wordt tijdens het gebruik uitgescha keld.

De verwarming van een kookzone wordt automatisch in- en uitgeschakeld.

Het toestel bevindt zich in de demo-modus.

Waarschijnlijk was een kookzone te lang aan één stuk door ingeschakeld.

Vermogensstanden 1 tot 8: dit is normaal!

Vermogensstand 9: De beveiliging tegen oververhitting heeft ge werkt.

Deactiveer de demo-modus (zie rubriek "Programmering").

U hoeft niets te doen! U kunt de kookzones weer inschakelen (zie ru briek "Veiligheidsuitscha keling").

U hoeft niets te doen! Dit automatisch in- en uitschakelen van de verwarming is normaal. Dit is een gevolg van de elektronische besturing van het verwarmingsvermogen (zie rubriek "Werking van de kookzones").

U hoeft niets te doen! De beveiliging tegen oververhitting zorgt er voor dat de verwarming van het toestel automa tisch wordt uitgeschakeld voordat de glaskeramiekplaat over verhit raakt. Zodra de glaskeramiekplaat afge koeld is, wordt de verwar ming weer automatisch ingeschakeld (zie rubriek "Beveiliging tegen over verhitting").

Storingen verhelpen

Probleem Oorzaak Oplossing

Het toestel wordt tijdens het gebruik uit geschakeld, op het timerdisplay knippert een F en er weerklinkt een geluidssignaal.

De kookstartautomaat is ingeschakeld maar de inhoud van het kookgerei begint niet te koken.

Op een of meerdere displays knipperen een of meerdere streepjes voor resterende warmte.

Een of meerdere sen sortoetsen zijn bedekt, bijv. doordat uw hand erop ligt, een gerecht overkookt of er voor werpen op liggen.

Er worden grote hoe veelheden levensmid delen verwarmd.

Het kookgerei geleidt de warmte slecht.

Er is een stroomonderbreking opgetreden tijdens het gebruik. Het kookvlak werd uitgeschakeld.

Reinig het bedieningsveld of verwijder de voorwerpen (zie rubriek "Veiligheidsuitschake ling").

Kook met de hoogste vermogensstand en stel daarna handmatig een lage re vermogensstand in.

U hoeft niets te doen! U kunt het kookvlak weer gebruiken. Voor u de kookzones weer inschakelt, gaat u het best na of het gerecht nog niet gaar genoeg is en of de kwaliteit van de voedingsmiddelen niet in het gedrang is gekomen door de stroomonder breking.

U hebt de indruk dat het te lang duurt voor dat de inhoud van het kookgerei begint te ko ken.

Een of meerdere streepjes voor reste rende warmte werden weergegeven toen u het toestel in de programmeermodus zette.

U hoeft niets te doen!

De streepjes voor resterende warmte blijven knipperen tot dat de resterende warmte verdwenen is of totdat het kookvlak wordt ingeschakeld.

Test het kookvermogen van een kookzone (zie rubriek "Kookvermogen testen").

Storingen verhelpen

Probleem Oorzaak Oplossing

De sensortoetsen rea geren te gevoelig of re ageren niet.

Op het timerdisplay knipperen afwisselend FE en cijfers.

De gevoeligheid van

de sensortoetsen is ge

wijzigd.

Er heeft zich een storing voorgedaan in de elektronische besturing.

Zorg er eerst voor dat er geen direct licht (zonlicht of

kunstlicht) op het kookvlak valt en dat de omgeving van het kookvlak niet te donker is.

Zorg ervoor dat het kookvlak en de sensortoetsen niet be dekt zijn. Neem kookgerei weg en verwijder eventuele restjes van het kookvlak.

Ontkoppel het toestel ca. 1 minuut van het elektrici teitsnet.

Als het probleem zich daarna nog steeds voordoet, neemt u contact op met de Service After Sales van Miele.

Ontkoppel het toestel ca. 1 minuut van het elektriciteitsnet.

Als het probleem nog niet verholpen is nadat u het toe stel weer op het elektriciteits net hebt aangesloten, neemt u contact op met de dienst Herstellingen aan huis van Miele.

Kookvermogen testen

U kunt het kookvermogen van een kookzone testen. Voor deze test wordt in een kookpot een bepaalde hoeveelheid water aan de kook gebracht en wordt gemeten hoe lang dit duurt.

De gebruikte kookpot (met deksel) moet van roestvrij staal of geëmailleerd materiaal zijn. De bodemdiameter moet over eenstemmen met de diameter van de kookzone. De gebruikte kookpot moet een platte bodem hebben of een bodem die lichtjes gewelfd is naar binnen toe.

Controleer de diameter en het vermogen van de kookzone

die u wilt testen (zie rubriek "Kookzonegegevens").

Vul de kookpot met de hoeveelheid water die vermeld staat

in de tabel. Het water moet een temperatuur van ca. 20 °C hebben.

^ Plaats het deksel en plaats de kookpot op de kookzone.

^ Stel de hoogste vermogensstand in.

^ Meet hoe lang het duurt voordat het water begint te koken.

De kookzone werkt correct wanneer het water begint te koken binnen de tijd die in de tabel vermeld staat.

De tijd kan aanzienlijk afwijken wanneer

- de spanning te laag of hoog is.

- er zeer koud water wordt gebruikt.

- er geen geschikte kookpot wordt gebruikt.

- er zonder deksel wordt gemeten.

Kookvermogen testen

C kookzone

in cm

10,0 600 0,5 11,0

12,0 700 / 750 1,0 13,0

14,5 1000 / 1100 1,0 9,0

14,5 1200 1,0 8,5

14,5 1350 1,0 8,0

17,0 1500 1,5 9,5

18,0 1250 1,5 11,0

18,0 1700 / 1800 1,5 9,0

21,0 2000 2,0 10,5

21,0 2200 / 2300 2,0 9,5

23,0 2500 2,0 9,0

27,0 2700 3,0 13,0

27,0 3200 3,0 12,0

* Maximale tijd onder ongunstige omstandigheden.

Vermogen bij 230 V

in Watt

Waterhoeveelheid

in liter

Tijd*

in minuten

Mits toeslag verkrijgbaar toebehoren

De toestellen van Miele zijn ontwikkeld om de best mogelijke resultaten te bieden en gebruikers zo lang mogelijk optimaal tevreden te stellen. Hiertoe moet alles perfect op elkaar afge stemd zijn. Daarom heeft Miele een breed assortiment aan toebehoren samengesteld dat optimaal geschikt is voor onze toestellen. De onderhoudsproducten zijn bijvoorbeeld speciaal ontwik keld voor de betreffende toestellen.

U kunt deze producten en een grote verscheidenheid aan an dere producten via het internet bestellen:

U kunt ze ook verkrijgen via de Service After Sales van Miele (zie omslag) of bij uw Miele-handelaar.

Onderhoudsproducten

Reinigingsmiddel voor glaskeramiek en roestvrij staal 250 ml

Hiermee verwijdert u hardnekkig vuil, kalkvlekken en aluminiumresten (metaalachtige, glinsterende vlekken).

Microvezeldoek voor universeel gebruik

Hiermee verwijdert u vingerafdrukken en normaal vuil.

Mits toeslag verkrijgbaar toebehoren

Miele|home-systeem

Toestellen met communicatiemogelijkheden gebruiken voor de communicatie met de Miele|home-displaytoestellen (bijv. SuperVision-huishoudtoestel, InfoControl) het eigen stroom net van 230 volt als dataleiding (Powerline-techniek). Zo kunt u op elk moment via het displaytoestel informatie opvragen over uw huishoudtoestel (status, foutmeldingen enz.).

Het Miele|home-systeem biedt u bovendien de mogelijkheid een verbinding tot stand te brengen tussen bepaalde dampkappen en kookvlakken (Con{ctivity). Dit zorgt ervoor dat de verlichting van de dampkap automa tisch wordt ingeschakeld wanneer u het kookvlak inschakelt. De dampkap wordt automatisch ingeschakeld op een stand die afhankelijk is van het aantal gebruikte kookzones, de in gestelde vermogensstanden en de kooktijd. Na de bereiding volgt een automatische nalooptijd, wordt de dampkap uitgeschakeld en wordt ook de verlichting uitgeschakeld.

Om deze mogelijkheden te kunnen gebruiken, moet uw toestel worden uitgerust met een communicatiemodule.

Meer informatie over het Miele|home-systeem vindt u op onze website: www.miele.be.

XKM 2100 KM

InfoControl

Communicatiemodule inclusief toebehoren voor de inbouw

De communicatiemodule mag enkel worden aangesloten door een vakman!

Displaytoestel met basisstation en mobiel onderdeel

Beschrijving van Con|ctivity

Con|ctivity is een systeem voor communicatie tussen het kookvlak en de dampkap.

Dit zorgt ervoor dat de verlichting van de dampkap automatisch wordt ingeschakeld wanneer u het kookvlak inschakelt. De dampkap wordt automatisch ingeschakeld op een stand die afhankelijk is van het aantal gebruikte kookzones, de ingestelde vermogensstanden en de kooktijd. Na de bereiding volgt een automatische nalooptijd, wordt de dampkap uitge schakeld en wordt ook de verlichting uitgeschakeld.

Con|ctivity en Miele|home

Om de communicatie mogelijk te maken, moet de dampkap met de communicatiemodule XKM 2000 DA a en het kook vlak met de communicatiemodule XKM 2100 KM b worden uitgerust.

Het kookvlak brengt de informatie over de ingeschakelde kookzones en de ingestelde vermogensstanden via het elek triciteitsnet (Powerline) c over naar de dampkap.

Con|ctivity en Miele|home

Beschrijving van Miele|home

Toestellen met communicatiemogelijkheden gebruiken voor de communicatie met de Miele|home-displaytoestellen (bijv. InfoControl-toestel, SuperVision-huishoudtoestel) het eigen elektriciteitsnet van 230 volt als dataleiding (Powerline-techniek). Zo kunt u op elk moment informatie over uw toe stel opvragen via het displaytoestel (bijv. programmastatus, foutmeldingen enz.).

Onderdelen van het systeem

a Communicatiemodule

b Huishoudtoestellen met communicatiemogelijkheden (voorbeelden)

c Elektriciteitsnet van 230 volt (Powerline)

d SuperVision-huishoudtoestel als stationair displaytoestel, bijv. oven

e InfoControl als mobiel displaytoestel (basisstation en mobiel onderdeel)

Kookvlak aanmelden

Als u het kookvlak

bij Miele{home wilt aanmelden, bereidt u eerst het

–

aanmeldingsproces op het displaytoestel voor (zie montage- en installatieaanwijzing "Miele|home")

bij Con|ctivity wilt aanmelden, moet u eerst de dampkap

–

aanmelden (zie montage- en installatieaanwijzing "Con|ctivity").

Zorg ervoor dat het kookvlak is uitgeschakeld. Raak tege

lijkertijd de sensortoetsen s en $ aan totdat het controle lampje van de vergrendeling knippert.

U hebt het toestel nu in de programmeermodus gezet. Op het timerdisplay ziet u P (programma) en S (status).

In de cijferreeksen wordt links het programmanummer en rechts de ingestelde status weergegeven.

^ Raak in de cijferreeks links achteraan het cijfer 1 aan

(hiermee stelt u programma 10 in).

^ Raak in de cijferreeks rechts vooraan het cijfer 2 aan (hier-

mee stelt u status 2 in = "aanmelden").

Con|ctivity en Miele|home

Het aanmeldingsproces start en het cijfer 2 knippert in de cijferreeks rechts vooraan. Het aanmeldingsproces duurt enkele minuten. Zodra het proces is voltooid, stopt het cijfer 2 met knipperen.

Raak de sensortoets s aan totdat de displays worden uit geschakeld. Hiermee wordt de instelling opgeslagen.

Ga te werk zoals beschreven in de montage- en installatie aanwijzing "Miele|home" of "Con|ctivity".

Con|ctivity en Miele|home

Kookvlak afmelden

Als u het toestel bij Miele{home wilt afmelden, bereidt u eerst het afmeldingsproces op het displaytoestel voor (zie montage- en installatieaanwijzing "Miele|home")

Zorg ervoor dat het kookvlak is uitgeschakeld. Raak tege

lijkertijd de sensortoetsen s en $ aan totdat het controle lampje van de vergrendeling knippert.

U hebt het toestel nu in de programmeermodus gezet. Op het timerdisplay ziet u P (programma) en S (status).

In de cijferreeksen wordt links het programmanummer en rechts de ingestelde status weergegeven.

Raak in de cijferreeks links achteraan het cijfer 1 aan

(hiermee stelt u programma 10 in).

^ Raak in de cijferreeks rechts vooraan het cijfer 1 aan (hier-

mee stelt u status 1 in = "afmelden").

Het afmeldingsproces start en het cijfer 1 knippert in de cijferreeks rechts vooraan. Het afmeldingsproces duurt enkele minuten. Zodra het proces is voltooid, stopt het cijfer 1 met knipperen.

^ Raak de sensortoets s aan totdat de displays worden uit-

geschakeld. Hiermee wordt de instelling opgeslagen.

Ga te werk zoals beschreven in de montage- en installatie aanwijzing "Miele|home" of "Con|ctivity".

Veiligheidsinstructies voor het inbouwen

Het toestel mag enkel worden inge bouwd en aangesloten door een ge kwalificeerde installateur.

Om schade aan het toestel te ver mijden, mag u het pas inbouwen na dat de wandkasten en de dampkap gemonteerd zijn.

Zorg ervoor dat de aansluitkabel

van het kookvlak na de inbouw niet in

aanraking komt met de bodemplaat en ook niet mechanisch belast wordt.

Neem de veiligheidsafstanden op

de volgende bladzijden strikt in acht.

Alle afmetingen zijn opgegeven in mm.

De lijsten en randen van het werk

blad moeten met een hittebestendige lijm (100 °C) zijn bevestigd, zodat ze niet loskomen of vervormen. Ook de wandafdichtstrips moeten hitte bestendig zijn.

Als u het toestel niet op een vaste

plaats installeert, bijv. op een schip, laat dit karwei dan enkel uitvoeren door vakmensen. Die moeten ervoor zorgen dat u het toestel veilig kunt gebruiken.

Het kookvlak mag niet worden inge-

bouwd boven koeltoestellen, afwasautomaten, wasautomaten en droogautomaten.

Veiligheidsinstructies voor het inbouwen

Veiligheidsafstand onder het toestel (afstand tot tussenbodem)

Er hoeft geen tussenbodem onder het kookvlak te worden ingebouwd.

Als onder het kookvlak een tussenbo dem wordt ingebouwd, moet de af stand tussen de bovenkant van het werkblad en de bovenkant van de tus senbodem minstens 110 mm bedra gen.

Tussen de achterkant van de tussenbo dem en de achterwand moet er een ventilatiespleet van minstens 10 mm zijn voor de doorvoer van de aansluitkabel. Als het kookvlak een extern aansluitkastje heeft, moet de spleet minstens 30 mm bedragen.

Veiligheidsafstand boven het toestel

Hou tussen het toestel en een dampkap erboven de veiligheidsafstand aan die door de fabrikant van de dampkap wordt opgegeven. Is er door de fabrikant van de dampkap geen afstand vermeld of zijn er licht ontvlambare materialen (bijv. een rekje) boven het toestel geïnstalleerd, dan dient de veiligheidsafstand minstens 760 mm te bedragen.

Bij inbouw van verschillende toestel len (bijv. een wokbrander en een elektrisch kookvlak) naast elkaar on der een dampkap, neemt u de grootste afstand die vermeld is in de gebruiks- en montageaanwijzing.

Veiligheidsinstructies voor het inbouwen

Veiligheidsafstand naast en achter het toestel

Het toestel mag slechts aan één zijkant (rechts of links) en aan de achterkant grenzen aan meubels of wanden die hoger zijn dan het toestel zelf (zie de afbeeldingen).

a Achter het toestel: minstens 50 mm

tussen de uitsparing in het werkblad en de achterkant van het werkblad.

b Rechts van het toestel: tussen de

uitsparing in het werkblad en een ernaast geplaatst meubel (bijv. een hoge kast) of een muur: minstens

50 mm = KM 5845

KM 5857

70 mm = KM 5837 / 5838 / 5853

KM 5854 / 5851 / 5856 KM 5864

c Links van het toestel: tussen de uit

sparing in het werkblad en een er naast geplaatst meubel (bijv. een hoge kast) of een muur: minstens

50 mm = KM 5845 / 5851

KM 5853 / 5854 KM 5857 / 5864

70 mm = KM 5837 / 5838 / 5856

Niet toegestaan!

Aan te bevelen!

Toegestaan maar niet aan te bevelen!

Veiligheidsinstructies voor het inbouwen

Veiligheidsafstand bij een beklede nis

Als de nis bekleed is, moet een minimumafstand in acht worden genomen tussen de uitsparing in het werkblad en de bekleding. Hoge temperaturen kunnen im mers het bekledingsmateriaal vervormen of beschadigen.

Als de bekleding vervaardigd is uit brandbaar materiaal (bijv. hout) moet de af stand e tussen de uitsparing in het werkblad en de nisbekleding ten minste 50 mm bedragen.

Als de bekleding vervaardigd is uit niet-brandbaar materiaal (bijv. metaal, na tuursteen of keramische tegels) moet de afstand e tussen de uitsparing in het werkblad en de nisbekleding ten minste 50 mm min de dikte van de bekleding be dragen. Voorbeeld: de dikte van de nisbekleding bedraagt 15 mm 50 mm - 15 mm = minimumafstand van 35 mm

Kookvlakken zonder randlijst Kookvlakken met

randlijst/facetrand

a Wand

b Nisbekleding

Afstand x = dikte van de nisbekleding

c Werkblad

d Uitsparing in het werkblad

e Minimumafstand

bij brandbaar materiaal: 50 mm bij niet-brandbaar materiaal: 50 mm - afstand x

Veiligheidsinstructies voor het inbouwen

Kookvlakken met rand

lijst/facetrand

Dichting tussen het kookvlak en het werkblad

De dichtingsstrook onder de rand van het bovenste deel van het toestel zorgt reeds voor voldoende afdichting met het werkblad.

Betegeld werkblad

De voegen a en het gearceerde deel onder de ondersteuning van het kookvlak moeten glad en effen zijn, zodat het kookvlak er gelijkmatig op ligt en de dichtingsstrook onder de rand van het bovenste deel van het toestel een voldoende goede afdichting tot het werkblad garandeert.

Het kookvlak mag in geen geval met voegdichtingsmiddel (bijv. silicone) worden afgedicht. Het kookvlak en het werkblad kun nen beschadigd raken wanneer het kookvlak moeten worden verwijderd.

Kookvlakken met randlijst/facetrand

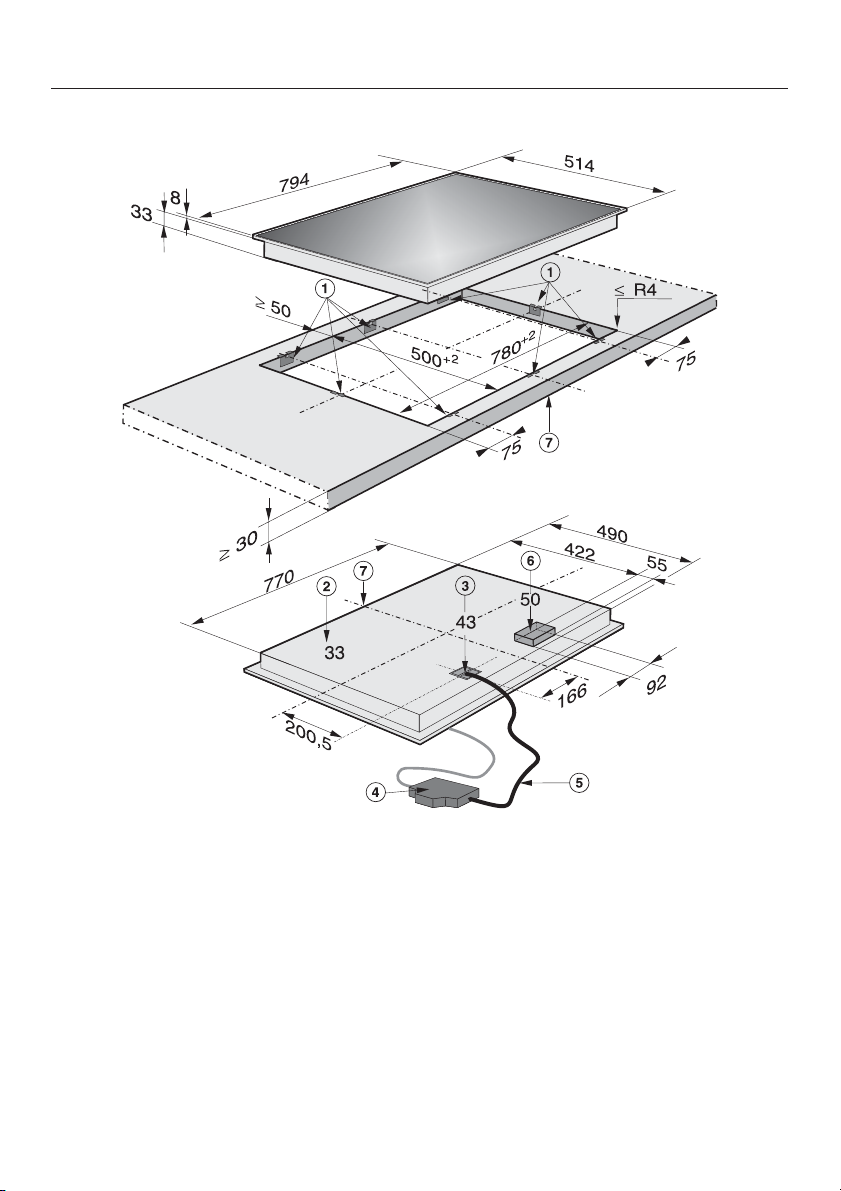

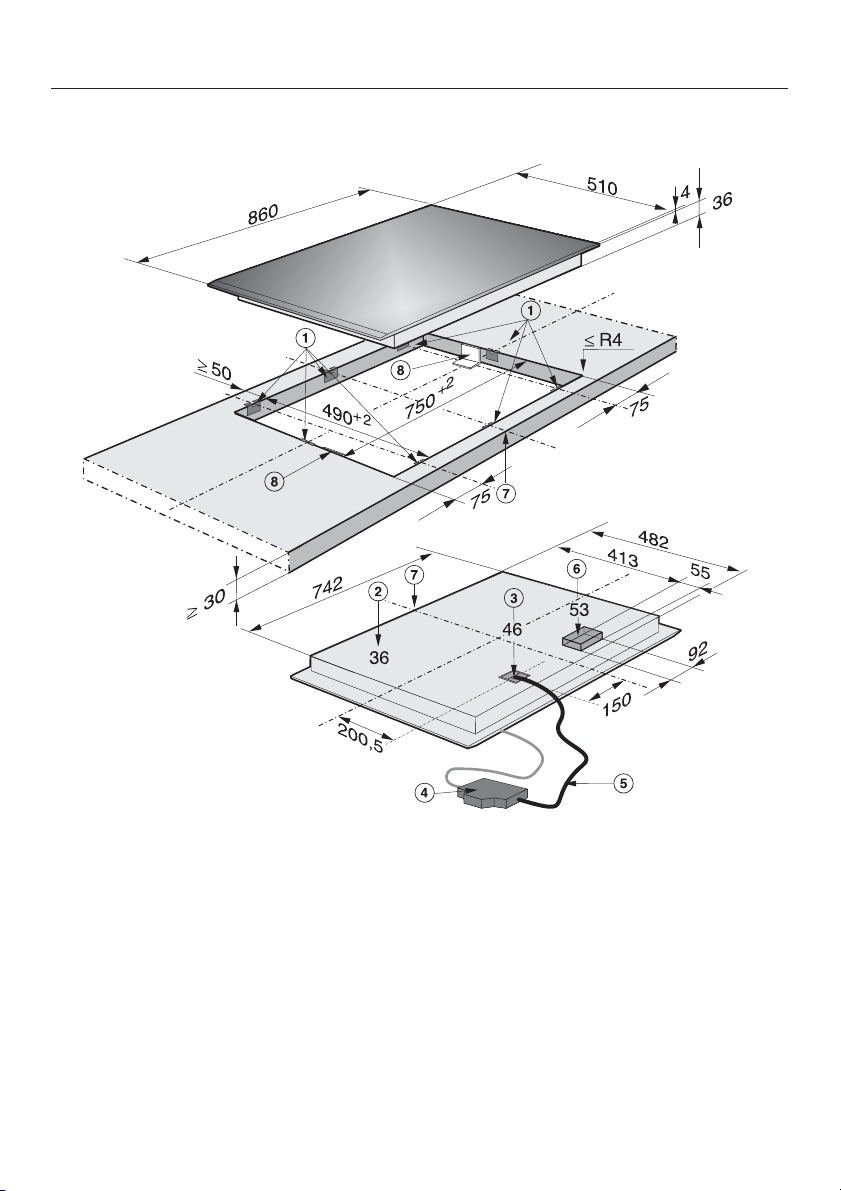

Inbouwafmetingen

KM 5837

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van kabeluitgang

d Aansluitkast met aansluitkabel, L= 1440 mm lang

e Kabelboom, L = 1550 mm

f Inbouwhoogte van Miele@home-aansluiting

g Voorkant

KM 5838

Kookvlakken met randlijst/facetrand

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van aansluitkabel

d Aansluitkabel, L = 1440 mm

e Inbouwhoogte van Miele|home-aansluiting

f Voorkant

Kookvlakken met randlijst/facetrand

KM 5851

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van aansluitkabel

d Aansluitkabel, L = 1440 mm

e Inbouwhoogte van Miele|home-aansluiting

f Voorkant

KM 5853

Kookvlakken met randlijst/facetrand

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van aansluitkabel

d Aansluitkabel, L = 1440 mm

e Inbouwhoogte van Miele|home-aansluiting

f Voorkant

Kookvlakken met randlijst/facetrand

KM 5854

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van aansluitkabel

d Aansluitkabel, L = 1440 mm

e Inbouwhoogte van Miele|home-aansluiting

f Voorkant

KM 5856

Kookvlakken met randlijst/facetrand

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van aansluitkabel

d Aansluitkabel, L = 1440 mm

e Inbouwhoogte van Miele|home-aansluiting

f Voorkant

g Borgplaatjes

Kookvlakken met randlijst/facetrand

KM 5864

a Klemveren

b Inbouwhoogte

c Inbouwhoogte van aansluitkabel

d Aansluitkabel, L = 1440 mm

e Inbouwhoogte van Miele|home-aansluiting

f Voorkant

Kookvlakken met randlijst/facetrand

Inbouw

De exacte posities van de klemveren en borgplaatjes (alleen voor kook vlakken met een facetrand) worden op de maatschets van het betreffen de kookvlak weergegeven.

Kookvlakken met een facetrand: Een dichtingsstrook zorgt ervoor dat het kookvlak slipvast in de uitsparing zit. De spleet tussen de rand en het werkblad zal na verloop van tijd kleiner worden.

^ Maak een uitsparing in het werkblad

zoals op de maatschets. Neem de veiligheidsafstanden (zie rubriek "Veiligheidsinstructies voor het inbouwen") in acht.

Houten werkblad

De snijvlakken van houten werk

bladen moeten met speciale lak, sili conenkit of giethars worden afge

werkt om te voorkomen dat het werk blad door vocht wordt aangetast. De gebruikte materialen moeten hittebe stendig zijn.

Zorg ervoor dat deze materialen niet in contact komen met het oppervlak van het werkblad.

Leg de meegeleverde klemveren en borgplaatjes (alleen voor kookvlak ken met een facetrand) op of tegen de bovenste rand van de uitsparing.

Bevestig de klemveren a en de borgplaatjes b met de bijgeleverde houtschroeven 3,5 x 25 mm.

Kookvlakken met randlijst/facetrand

Werkblad uit natuursteen

Voor de inbouw is sterke dubbelzij dige plakband en silicone nodig (niet meegeleverd).

^ Kleef de zijranden en onderrand van

de klemveren en borgplaatjes vast met silicone.

Bevestig de klemveren en de borgplaatjes (alleen voor kookvlak ken met facetrand) met de kleefband c.

De klemveren en borgplaatjes moe ten op of tegen de bovenste rand van de uitsparing liggen.

Kookvlakken met randlijst/facetrand

Het kookvlak inbouwen

Leid de aansluitkabel van het kook

vlak door de uitsparing in het werk blad naar beneden.

Leg het kookvlak los op de klemve

ren.

Duw het kookvlak aan de rand gelijk

matig met beide handen omlaag. U dient een klik te horen. Let erop dat de dichting van het kookvlak op het werkblad rust. Enkel dan bent u ze ker dat de inbouw langs alle zijden goed dicht is. Het kookvlak mag in geen geval met voegdichtingsmiddel (bijv. silicone) worden afgedicht!

Wordt bij het inbouwen geconstateerd dat de randafdichting bij de hoeken niet goed op het werkblad aansluit, dan kan de hoekradius (ß R4) voorzichtig met een decoupeerzaag worden nabewerkt.

Sluit het kookvlak elektrisch aan.

Ga na of het kookvlak correct werkt.

Het kookvlak kan enkel met speciaal gereedschap uit de uitsparing wor den getild.

Kookvlakken zonder randlijst

Inbouwafmetingen

KM 5845

a Voorkant

b Inbouwhoogte

c Inbouwhoogte van kabeluitgang

d Getrapte frezing

e Aansluitkast met aansluitkabel, L=

1440 mm

f Kabelboom, L = 1550 mm

g Inbouwhoogte van

Miele@home-aansluiting

Bij inbouw in een werkblad van na tuursteen moet u voor de afmetingen van de uitsparing in elk geval de detailtekeningen in acht nemen.

KM 5857

Kookvlakken zonder randlijst

a Voorkant

b Inbouwhoogte

c Inbouwhoogte van kabeluitgang

d Getrapte frezing

e Aansluitkast met aansluitkabel, L=

1440 mm

f Kabelboom, L = 1550 mm

g Inbouwhoogte van

Miele@home-aansluiting

Bij inbouw in een werkblad van na tuursteen moet u voor de afmetingen van de uitsparing in elk geval de detailtekeningen in acht nemen.

Kookvlakken zonder randlijst

Inbouw

Een kookvlak zonder rand voor vlak ke inbouw is enkel geschikt voor in bouw in natuursteen (graniet, mar mer), massief hout en betegelde werkbladen. Sommige kookvlakken zijn ook ge schikt voor inbouw in glazen werk bladen. Als dat het geval is, staat dit vermeld bij het kookvlak in de ru briek "Inbouwafmetingen". Bij werkbladen van andere materia len vraagt u de fabrikant of het werk blad geschikt is voor vlakke inbouw van een kookvlak zonder rand.

De breedtedagmaat van de onderkast moet minstens zo breed zijn als de binnenste werkbladuitsparing (zie rubriek "Inbouwafmetingen"), zodat het kookvlak na de inbouw vrij toegankelijk is langs onderen en de onderkast kan worden weggenomen voor onderhoudsdoeleinden. Als het kookvlak niet vrij toegankelijk is langs onderen, moet het voeg dichtingsmiddel worden verwijderd om het kookvlak te kunnen verwij deren voor onderhoudsdoeleinden.

Het kookvlak wordt

rechtstreeks in een correct

–

uitgefreesd werkblad uit natuursteen geplaatst.

in de uitsparing in massief houten,

–

betegelde en glazen werkbladen met houten latten bevestigd. Deze latten worden niet bij het toestel meegele verd.

Kookvlakken zonder randlijst

De uitsparing in het werkblad aanbrengen en het kookvlak plaatsen

Werkblad uit natuursteen

a Werkblad

b Kookvlak

c Voeg

Maak een uitsparing in het werkblad

zoals op de afbeeldingen.

Leid de aansluitkabel van het kook

vlak door de uitsparing naar bene den.

Plaats het kookvlak b in de uitspa

ring en centreer het.

Sluit het kookvlak elektrisch aan.

Ga na of het kookvlak correct werkt.

Vul de voeg c met een geschikte,

temperatuurbestendige siliconenkit (minimaal 160 °C).

Gebruik uitsluitend een siliconenkit voor het dichten van voegen die geschikt is voor natuursteen en volg de instructies van de fabrikant van de kit.

Omdat voor de keramische plaat en de uitsparing in het werkblad een ze kere tolerantie geldt, kan de voeg breedte c variëren (minimaal 1 mm).

Kookvlakken zonder randlijst

Werkblad uit massief hout / betegeld werkblad / glazen werkblad

a Werkblad

b Kookvlak

c Voeg

d Houten lat 13 mm

(niet bijgeleverd)

Omdat voor de keramische plaat en de uitsparing in het werkblad een ze kere tolerantie geldt, kan de voeg breedte c variëren (minimaal 1 mm).

Maak een uitsparing in het werkblad

zoals op de afbeeldingen.

Bevestig de houten latten d 7mm

onder de bovenkant van het werk blad (zie afbeelding).

Leid de aansluitkabel van het kook

vlak door de uitsparing naar bene den.

Plaats het kookvlak b in de uitspa

ring en centreer het.

Sluit het kookvlak elektrisch aan.

Ga na of het kookvlak correct werkt.

^ Vul de voeg c met een geschikte,

temperatuurbestendige siliconenkit (minimaal 160 °C).

Hou rekening met de opmerkingen van de fabrikant van de siliconenkit voor het dichten van voegen.

Gebruik bij tegels uit natuursteen uitsluitend een siliconenkit voor het dichten van voegen die geschikt is

voor natuursteen.

Extern aansluitkastje

Tussen het aansluitkastje en het kookvlak of een andere warmtebron (fornuis, oven enz.) moet een af stand van minstens 150 mm worden in acht genomen.

Het aansluitkastje kan als volgt worden geplaatst:

los in de onderkast onder het kook

–

vlak.

op een zijwand in de onderkast on

–

der het kookvlak.

– op de muur achter de onderkast.

– in een kast ernaast.

Als er onder het kookvlak een tus senbodem is aangebracht, mag het aansluitkastje zich in geen geval tus sen het kookvlak en de tussenbo dem bevinden.

Elektrische aansluiting

Het toestel mag uitsluitend door een vakman of vakvrouw worden aange sloten. Hij of zij kent de voorschriften die van toepassing zijn en houdt zich daar strikt aan. Miele kan niet aansprakelijk worden gesteld voor directe of indirecte schade als gevolg van een ondes kundig uitgevoerde installatie of on deskundig uitgevoerde onderhouds werken of herstellingen.

Aansluitwaarde

Zie typeplaatje.

Aansluiting en zekering

De vereiste aansluitgegevens vindt u op het typeplaatje. Deze gegevens moeten overeenstem

men met de gegevens van het elektrici teitsnet.

Elektrische aansluiting: AC 230V/50

Miele kan niet aansprakelijk gesteld worden voor schade die werd ver oorzaakt doordat de aardleiding onderbroken was of gewoon ontbrak. Er bestaat in dat geval onder andere gevaar voor elektrische schokken.

Na inbouw moet worden gewaarborgd dat onder spanning staande delen niet kunnen worden aangeraakt.

Zie het aansluitschema voor de aan sluitmogelijkheden.

Verliesstroomschakelaar

Om extra veiligheid te kunnen garanderen, wordt in de EU-voorschriften en richtlijnen voor België geadviseerd de elektrische installatie van een verliesstroomschakelaar (30 mA) te voorzien.

Voor Oostenrijk

Vanwege elektronische onderdelen kan bij defecten een lekstroom worden ver oorzaakt met een gelijkstroomaandeel van meer dan 6 mA of van meer dan 20 % van het totale stroomverlies. Daar om moet de installatie in elk geval voor zien zijn van gelijkstroomgevoelige verliesstroomschakelaars.

Elektrische aansluiting

Scheidingssysteem

Het toestel moet via een schakelaar met alle polen van de netspanning kunnen worden losgekoppeld.Decon tactopening in uitgeschakelde toe stand moet ten minste 3mmbedragen! Geschikte schakelaars zijn overbelastings- en verliesstroomscha kelaars.

Van het elektriciteitsnet loskoppelen

Als het stroomcircuit van het toestel van het elektriciteitsnet dient te worden los gekoppeld, gaat u afhankelijk van de installatie als volgt te werk:

– Smeltzekeringen:

Neem de inzetstukken helemaal uit de schroefkappen.

– Automaat met schroefzekeringen

Druk op de testknop (rood) tot de middelste knop (zwart) uitspringt. of:

–

Inbouwzekeringsautomaat

(stroomonderbreker, min. type B of C): Zet de tuimelschakelaar van 1 (aan) op 0 (uit). of:

–

Aardlekschakelaar

(verliesstroomschakelaar) Zet de hoofdschakelaar van 1 (aan) op 0 (uit) of druk op de testtoets.

of:

Aansluitkabel

Het toestel moet overeenkomstig het aansluitschema worden aangesloten door middel van een aansluitkabel van

het type H 05 VV-F (PVC-isolatie) die een geschikte diameter heeft.

Zie het aansluitschema voor de aan sluitmogelijkheden.

De toegestane aansluitspanning en bij behorende waarden voor uw toestel vindt u op het typeplaatje.

Aansluitkabel vervangen

Als de aansluitkabel beschadigd is, moet deze worden vervangen door een speciale aansluitkabel van het type H 05 VV-F (PVC-isolatie). Deze kabel is verkrijgbaar bij Miele of via de Service After Sales. De aansluitkabel mag uitsluitend door een vakman of vakvrouw worden vervangen. Hij of zij is op de hoogte van de nationale voorschriften en de voorschriften van de plaatselijke elektri citeitsmaatschappij, en hij of zij neemt ze zorgvuldig in acht.

De vereiste aansluitgegevens vindt u op het typeplaatje.

De aarddraad moet bevestigd wor den aan de aansluiting met het sym bool -.

Zorg dat de netspanning niet per ongeluk weer kan worden ingescha keld.
