DOS K 85 flex

de Montageanweisung DOS-Modul cs Montážní návod Dávkovací modul DOS da Monteringsanvisning DOS-modul el Οδηγίες τοποθέτησης Μονάδα δοσολογίας en Fitting instructions Dispensing module es Instrucciones de montaje MóduloDOS et Paigaldusjuhend “DOS”-moodul fi Asennusohje DOS-moduuli fr Notice de montage Module DOS hr Upute za ugradnju DOSmodul hu Szerelési útmutató DOS-modul it Istruzioni di montaggio Modulo DOS ja 取付説明書供給モジュール ko 장착 설명 투입 모듈

M.-Nr. 10 361 651

de ...................................................................................................................................... 4

cs ....................................................................................................................................... 13

da ...................................................................................................................................... 22

el ........................................................................................................................................ 31

en ...................................................................................................................................... 41

es ....................................................................................................................................... 50

et ....................................................................................................................................... 60

fi ........................................................................................................................................ 69

fr ........................................................................................................................................ 78

hr ....................................................................................................................................... 87

hu ...................................................................................................................................... 96

it ........................................................................................................................................105

ja .......................................................................................................................................114

ko ......................................................................................................................................123

de - Inhalt

Gerätebeschreibung............................................................................................................4

Ihr Beitrag zum Umweltschutz...........................................................................................6

Entsorgung der Transportverpackung .................................................................................. 6

Entsorgung des Altgerätes.................................................................................................... 6

Montage ...............................................................................................................................7

Schematische Anordnung des DOS-Modul.......................................................................... 7

Montage des DOS-Modul ..................................................................................................... 7

Hängende Montage:......................................................................................................... 7

Liegende Montage: .......................................................................................................... 7

Unterbringung im Seitenschrank:..................................................................................... 8

Anschluss.............................................................................................................................9

Anschluss des DOS-Modul am Reinigungsautomat............................................................. 9

Flügelradzähler................................................................................................................. 9

Zugentlastung für Dosierschläuche....................................................................................... 9

Anschluss der Dosierschläuche ............................................................................................ 9

Farbliche Kennzeichnung der Dosierschläuche .................................................................. 10

Wartung............................................................................................................................... 10

Technische Daten..............................................................................................................11

de - Gerätebeschreibung

Das DOS-Modul ist ein externes Dosiersystem das nur für den Anschluss an Miele Reinigungsautomaten bestimmt ist. Es dosiert in den entsprechenden Programmabschnitten automatisch flüssige Prozesschemikalien wie Reinigungs-, Desinfektions-, Neutralisationsoder Klarspülmittel. Dadurch entfällt das Füllen der Dosierbehälter in der Tür des Reinigungsautomaten sofern diese vorhanden sind. Es können je nach Maschinenausstattung bis zu zwei externe Dosiersysteme angeschlossen werden.

Geeignete Prozesschemie finden Sie im Miele Professional Produktsortiment.

DOS-Module können auch nachträglich montiert und angeschlossen werden.

 Gefährdung durch Umbauten oder Veränderung Beachten Sie dass das DOS-Modul K 85 ausschließlich für den in

der Montageanweisung genannten Verwendungszweck zugelassen ist. Jegliche andere Verwendung, Umbauten und Veränderungen sind unzulässig und möglicherweise gefährlich.

Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht werden.

Der Miele-Kundendienst oder autorisierte Fachkräfte übernehmen die erste Inbetriebnahme und weist Sie als Bedienpersonal ein.

Beachten Sie die Gebrauchsanweisung des Reinigungsautomaten und dabei insbesondere die Sicherheits- und Warnhinweise im Umgang mit Prozesschemikalien.

 Schäden durch nichtbeachten der Montageanweisung. Lesen Sie die Montageanweisung aufmerksam durch, bevor Sie

das DOS-Modul montieren. Dadurch schützen Sie sich und vermeiden Schäden am DOS-Mo-

dul. Bewahren Sie die Montageanweisung sorgfältig auf.

de - Gerätebeschreibung

Einsatzgebiete DOS Modul

Am DOS-Modul angebrachte Symbole

Das DOS-Modul K 85 ist für folgende Reinigungsautomaten geeignet:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Fließrichtung der Prozesschemiekalien

Achtung: Gefahr durch elektrischen Schlag!

de - Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung

Die Verpackung schützt vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

de - Montage

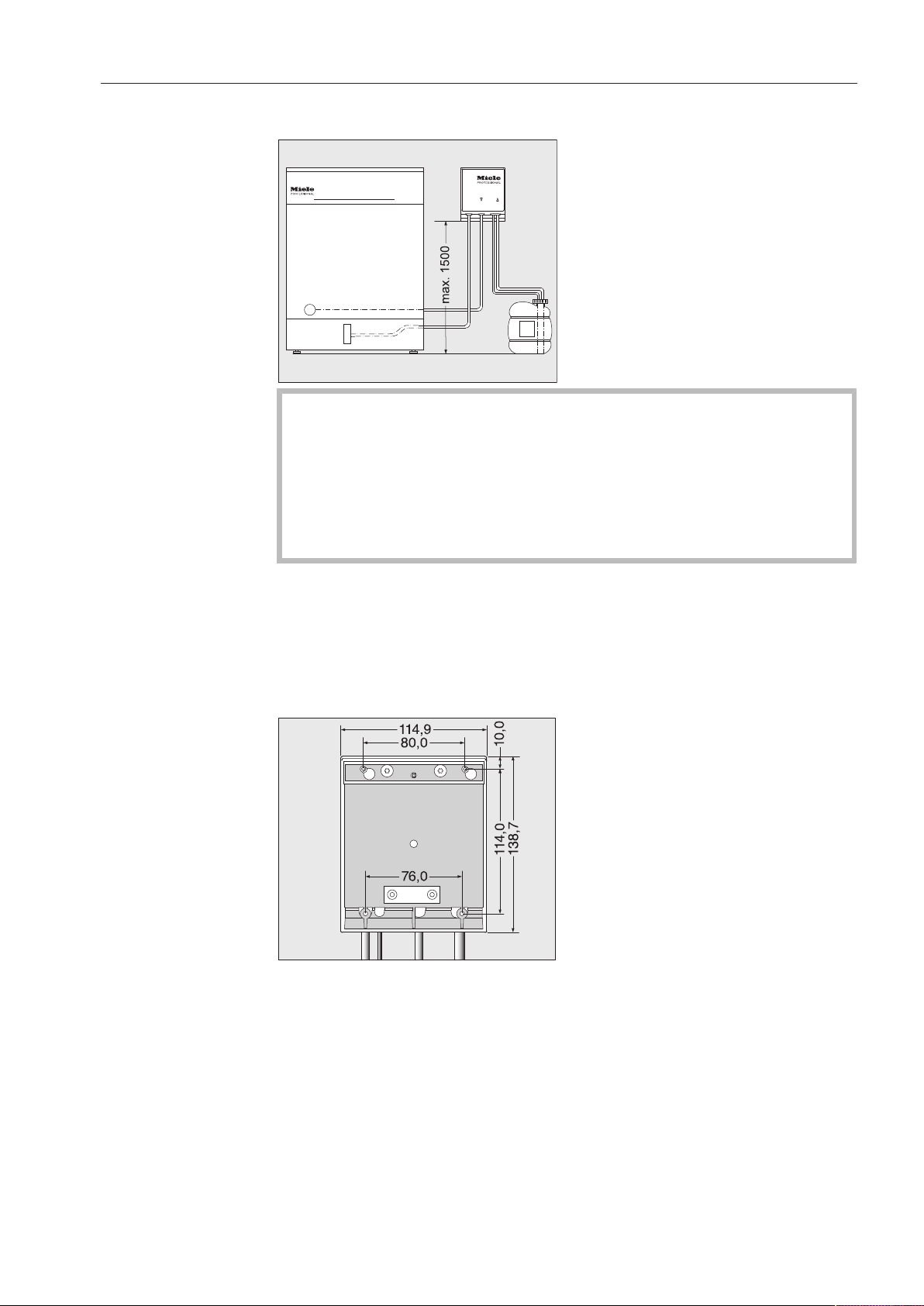

Schematische Anordnung des DOS-Modul

 Dosierprobleme durch falsche Aufstellung des Kanisters. Der Behälter darf nicht auf dem Reinigungsautomaten oder ober-

halb des Automaten abgestellt werden. Achten Sie darauf, dass der Dosierschlauch nicht abknickt oder eingeklemmt wird.

Stellen Sie den Behälter neben dem Reinigungsautomaten auf den Fußboden oder einen benachbarten Schrank.

Hängende Montage:

Montage des DOS-Modul

Für die Montage liegen dem DOS-Modul zwei Linsenschrauben (4,2 x 25mm) und zwei Dübel (6mm) bei.

 Wählen Sie für das DOS-Modul einen gut zugänglichen Ort z.B. an

der Wand oder im Schrank.

 Befestigen Sie mit Hilfe der Skizze die Schrauben im richtigen Ab-

stand (80,0mm) und hängen Sie das DOS-Modul an den dafür vorgesehenen Laschen auf.

Liegende Montage:

Zur Fixierung des DOS-Modul z.B. auf einer dünnen Trägerplatte oder Blech, sind im unteren Bereich des DOS-Modul zwei Aufnahmen (76,0mm) für Schrauben mit einem Durchmesser von 3,9mm (nicht im Lieferumfang enthalten) angebracht.

 Bohren Sie zwei Durchgangslöcher in die Trägerplatte und schrau-

ben Sie das DOS-Modul von unten fest.

de - Montage

Unterbringung im Seitenschrank:

Bei der Verwendung von mehreren DOS-Modulen, oder wenn das DOS-Modul zusammen mit den Behälter der Prozesschemie untergebracht werden soll, ist bei Miele ein passender Seitenschrank erhältlich.

Achten Sie bei der Montage auf eine knickfreie Schlauchverlegung.

Flügelradzähler

de - Anschluss

Anschluss des DOS-Modul am Reinigungsautomat

Der Flügelradzähler liegt dem DOS-Modul K 85 bei und überwacht ob flüssige Prozesschemie dosiert wird.

Beachten Sie, dass es bei hochviskoser Prozesschemie zu Dosierüberwachungsfehlern kommen kann. In diesen Fällen muss die Dosierüberwachung bei Laboranwendungen durch den Miele Kundendienst ausgeschaltet werden.

Zugentlastung für Dosierschläuche

Die den DOS-Modulen beilegende Zugentlastung für die Dosierschläuche wird rechts unten auf der Rückseite des Reinigungsautomat angebracht und verhindert ein Lösen der Schläuche von den Dosierstutzen.

Anschluss der Dosierschläuche

Das DOS-Modul wird im Werk auf seine Funktionsfähigkeit geprüft. Rückstände des ungefährlichen Testmediums sind eine Folge dieser Prüfung und kein Hinweis auf eine vorangegangene Benutzung.

 Ziehen Sie die Schutzkappe von dem freien Schlauchende und die

Schutzfolie von der Sauglanze ab.

 Verbinden Sie den Schlauch mit dem Dosierstutzen am Reinigungs-

automaten.

 Schließen Sie die Stromversorgung an.

de - Anschluss

Die Anschlüsse für die Dosierschläuche befinden sich an der Rückwand des Reinigungsautomaten. Die Beschreibung zu den Anschlüssen finden Sie in der Gebrauchsanweisung des Reinigungsautomaten.

 Füllen oder tauschen Sie den Behälter, setzen Sie die Dosierlanze

ein und drücken Sie den Verschlussdeckel bis zum Einrasten herunter.

 Passen Sie die Dosierlanze durch Verschieben an die Containergrö-

ße an, bis sie den Kanisterboden erreicht hat.

Beachten Sie die Angaben zur Entlüftung des Dosiersystems und das Einstellen der Dosiermenge in der Gebrauchsanweisung.

Farbliche Kennzeichnung der Dosierschläuche

Um eine Unterscheidung beim Anschluss von mehreren Dosiermodulen vorzunehmen, müssen die Dosierschläuche mit den beiliegenden farbigen Klebeetiketten versehen werden.

 Kleben Sie das Farbetikett in die Nähe der Sauglanze und die glei-

che Farbe kurz vor dem freien Schlauchende um eine eindeutige

Zuordnung zu ermöglichen. Miele verwendet und empfiehlt für DOS K 85: – blau: für Reiniger – rot: für Neutralisationsmittel – grün: für Desinfektionsmittel / zusätzlicher zweiter Reiniger – weiß: für säurehaltige Prozesschemie

– gelb: bei Laboranwendungen für spezielle Einsatzgebiete

Wartung

Die Wartung des Dosiersystems erfolgt im Rahmen der Wartung des Reinigungsautomaten durch den Miele Kundendienst.

de - Technische Daten

Höhe 138,7mm Breite 114,9mm Tiefe 114,2mm Gewicht (netto) 1,5kg (inkl. Lanze, Schlauch und Kabel) Anschlussbedingungen Versorgung über Reinigungsautomat Spannung,

Anschlusswert, Absicherung über Hausanschluss

Förderleistung (Nennleistung) 55ml/min Umgebungstemperatur 5°C bis 40°C Relative Luftfeuchte

maximal linear abnehmend bis

Höhe Aufstellungsort siehe zugehörigen Reinigungsautomat Verschmutzungsgrad 2 Schutzart (nach DIN EN 60529) IP21 Prüfzeichen VDE, EMV Funkschutz, CSA CE-Kennzeichnung 2014/35/EG Niederspannungsrichtlinie Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% für Temperaturen bis 31°C 50% für Temperaturen bis 40°C

33332 Gütersloh, Germany

200 - 240V 60Hz 10W 16A

cs - Obsah

Popis přístroje....................................................................................................................13

Váš příspěvek kochraně životního prostředí..................................................................15

Likvidace obalového materiálu ........................................................................................... 15

Likvidace starého přístroje .................................................................................................. 15

Montáž................................................................................................................................16

Schéma uspořádání DOS modulu....................................................................................... 16

Montáž DOS modulu........................................................................................................... 16

Závěsná montáž:............................................................................................................ 16

Montáž naležato:............................................................................................................ 16

Umístění vboční skříni: .................................................................................................. 17

Připojení .............................................................................................................................18

Připojení DOS modulu kmycímu a dezinfekčnímu automatu............................................. 18

Průtokoměr..................................................................................................................... 18

Držák pro dávkovací hadice................................................................................................ 18

Připojení dávkovacích hadic................................................................................................ 18

Barevné označení dávkovacích hadic................................................................................. 19

Údržba................................................................................................................................. 19

Technické údaje.................................................................................................................20

cs - Popis přístroje

DOS modul je externí dávkovací systém, který je určený jen pro připojení kmycím a dezinfekčním automatům Miele. Vpříslušných úsecích programu dávkuje automaticky tekuté procesní chemikálie jako čisticí, dezinfekční, neutralizační prostředek nebo leštidlo. Tím odpadá plnění dávkovacích zásobníků vdvířkách mycího a dezinfekčního automatu, pokud jsou kdispozici. Podle vybavení přístroje lze připojit až dva externí dávkovací systémy.

Vhodnou procesní chemii najdete vsortimentu výrobků Miele Professional.

Moduly DOS lze namontovat a připojit také dodatečně.

 Ohrožení přestavbami nebo změnou Uvědomte si, že modul DOSK85 je přípustný pouze pro účel

použití uvedený vmontážním návodu. Jakékoli jiné použití, přestavby a změny jsou nepřípustné a mohou být nebezpečné.

Miele neodpovídá za škody způsobené použitím vrozporu se stanoveným účelem nebo nesprávnou obsluhou.

Servisní služba Miele nebo pověření kvalifikovaní pracovníci provedou první uvedení do provozu a instruují Vás jako obslužný personál.

Dbejte návodu kobsluze mycího a dezinfekčního automatu a přitom zvláště bezpečnostních pokynů a varovných upozornění pro zacházení sprocesními chemikáliemi.

 Škody způsobené nedbáním montážního návodu. Než DOS modul namontujete, přečtěte si pozorně montážní návod. Tím ochráníte sebe a zabráníte škodám na DOS modulu.

Montážní návod pečlivě uschovejte.

cs - Popis přístroje

Oblasti použití DOS modulu

Symboly umístěné na DOS modulu

DOS modul K85 je vhodný pro tyto mycí automaty:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Směr toku procesních chemikálií

Pozor: Nebezpečí úrazu elektrickým proudem!

cs - Váš příspěvek kochraně životního prostředí

Likvidace obalového materiálu

Obal chrání před poškozením během přepravy. Obalové materiály byly zvoleny spřihlédnutím kaspektům ochrany životního prostředí a kmožnostem jejich likvidace, ajsou tedy recyklovatelné.

Vrácení obalů do materiálového cyklu šetří suroviny a snižuje množství odpadů. Váš specializovaný prodejce odebere obal zpět.

Likvidace starého přístroje

Staré elektrické a elektronické přístroje obsahují často ještě cenné materiály. Obsahují ale také škodlivé látky, které byly zapotřebí pro jejich funkčnost a bezpečnost. Vkomunálním odpadu nebo při špatné manipulaci mohou poškozovat lidské zdraví a životní prostředí. Svůj starý přístroj proto vžádném případě nedávejte do komunálního odpadu.

Pro likvidaci starých elektrických a elektronických přístrojů využijte sběrné místo zřízené ktomuto účelu vmístě Vašeho bydliště. Případně se informujte uVašeho prodejce.

Postarejte se prosím oto, aby byl Váš starý přístroj až do doby odvezení uložen mimo dosah dětí.

cs - Montáž

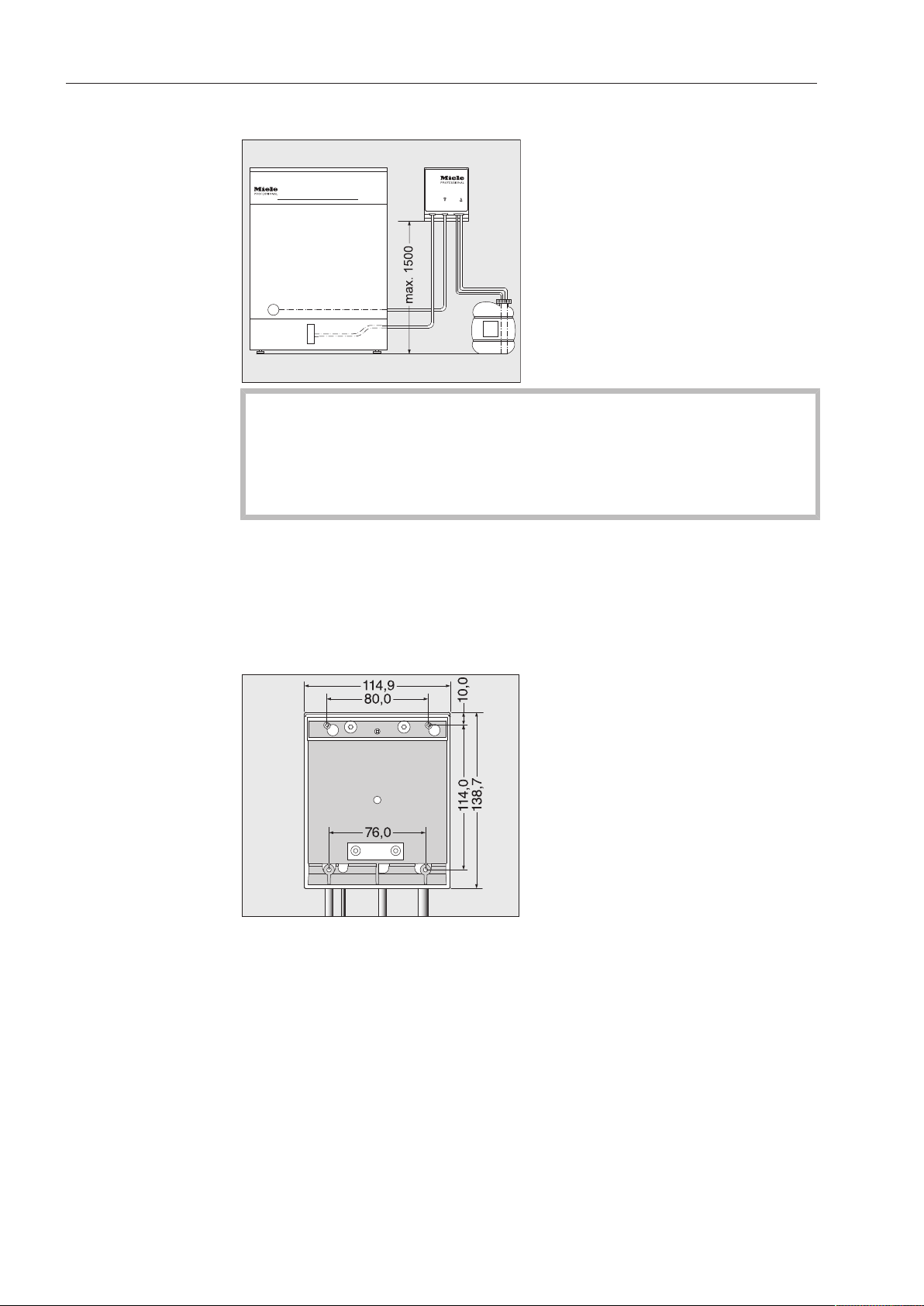

Schéma uspořádání DOS modulu

 Problémy sdávkováním vyvolané chybným umístěním kanystru.

Zásobník nesmí být postaven na mycím a dezinfekčním automatu nebo nad automatem. Dbejte na to, aby dávkovací hadice nebyla zalomená nebo přiskřípnutá.

Postavte zásobník na podlahu vedle mycího a dezinfekčního automatu nebo do sousední skříňky.

Závěsná montáž:

Montáž naležato:

Montáž DOS modulu

Pro montáž jsou kDOS modulu přiloženy dva šrouby sčočkovou hlavou (4,2x 25mm) a dvě hmoždinky (6mm).

 Zvolte pro DOS modul dobře přístupné místo např. uzdi nebo ve

skříni.

 Podle náčrtu upevněte šrouby ve správné rozteči (80,0mm) a za-

věste DOS modul na příchytkách, které jsou pro to určené.

Pro upevnění DOS modulu např. na tenké nosné desce nebo plechu jsou ve spodní části DOS modulu umístěny dva úchyty (76,0mm) pro šrouby oprůměru 3,9mm (nejsou součástí dodávky).

 Vyvrtejte dva průchozí otvory do nosné desky a DOS modul zespo-

du pevně přišroubujte.

cs - Montáž

Umístění vboční skříni:

Když se používá více DOS modulů nebo když má být DOS modul umístěný spolu sezásobníky procesních chemikálií, je uMiele kdostání vhodná boční skříň.

Při montáži dávejte pozor, abyste nezalomili hadice.

cs - Připojení

Průtokoměr

Připojení DOS modulu kmycímu a dezinfekčnímu automatu

Průtokoměr je přiložený kDOS modulu K85 a kontroluje, zda se dávkují procesní chemikálie.

Uvědomte si, že uprocesní chemie svysokou viskozitou může docházet kchybám kontroly dávkování. Vtěchto případech musí servisní služba Miele při laboratorních aplikacích kontrolu dávkování vypnout.

Držák pro dávkovací hadice

Držák dávkovacích hadic přiložený kDOS modulům se umísťuje vpravo dole na zadní straně mycího a dezinfekčního automatu a brání uvolnění hadic zdávkovacích hrdel.

Připojení dávkovacích hadic

Ukaždého DOD modulu se ve výrobním závodě provádí funkční zkouška. Zbytky testovacího média, které není nebezpečné, vyplývají ztéto zkoušky a nepoukazují na předchozí používání.

 Vytáhněte zátku zvolného konce hadice a stáhněte ochrannou fólii

znasávací trubice.

 Připojte hadici kdávkovacímu hrdlu na mycím a dezinfekčním auto-

matu.

cs - Připojení

 Připojte elektrické napájení.

Přípojky pro dávkovací hadice jsou umístěné na zadní stěně mycího a dezinfekčního automatu. Popis přípojek naleznete vnávodu kobsluze mycího a dezinfekčního automatu.

 Naplňte nebo vyměňte zásobník, nasaďte dávkovací trubici a za-

tlačte uzávěr dolů až do zaklapnutí.

 Posunutím přizpůsobte dávkovací trubici velikosti kanystru tak, aby

dosáhla na dno kanystru.

Dbejte údajů kodvzdušnění dávkovacího systému a nastavení dávkovaného množství vnávodu kobsluze.

Barevné označení dávkovacích hadic

Pro rozlišení při připojování více dávkovacích modulů musí být dávkovací hadice opatřeny přiloženými barevnými nálepkami.

 Nalepte barevnou etiketu do blízkosti nasávací trubice a stejnou

barvu kousek před volný konec hadice, abyste umožnili jednoznač-

né přiřazení. Pro DOS K85 Miele používá a doporučuje: – modrá: pro mycí prostředky – červená: pro neutralizační prostředky – zelená: pro dezinfekční prostředky / doplňkový druhý mycí prostře-

dek – bílá: pro procesní chemikálie obsahující kyseliny – žlutá: ulaboratorních aplikací pro speciální oblasti použití

Údržba

Údržbu dávkovacího systému provádí servisní služba Miele vrámci údržby mycího automatu.

cs - Technické údaje

výška 138,7mm šířka 114,9mm hloubka 114,2mm hmotnost (netto) 1,5kg (včetně trubice, hadice a kabelu) podmínky připojení napájení přes mycí automat napětí,

příkon, jištění přes domovní přípojku

dávkovací výkon (jmenovitý výkon) 55ml/min teplota okolí 5°C až 40°C relativní vlhkost vzduchu

maximální lineárně klesající do

výška místa instalace viz příslušný mycí automat stupeň znečištění 2 stupeň krytí (dle DIN EN 60529) IP21 zkušební značky VDE, elektromagnetická kompatibilita, CSA značka CE 2014/35/EG směrnice onízkých napětích adresa výrobce Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% pro teploty do 31°C 50% pro teploty do 40°C

33332 Gütersloh, Germany

200 - 240V 60Hz 10W 16A

da - Indhold

Beskrivelse af produktet...................................................................................................22

Miljøbeskyttelse.................................................................................................................24

Bortskaffelse af emballagen ............................................................................................... 24

Bortskaffelse af et gammelt produkt................................................................................... 24

Montering...........................................................................................................................25

Illustration af montering af DOS-modulet............................................................................ 25

Montering af DOS-modulet ................................................................................................. 25

Hængende montering: ................................................................................................... 25

Liggende montering: ...................................................................................................... 25

Opbevaring i sideskabet:................................................................................................ 26

Tilslutning...........................................................................................................................27

Tilslutning af DOS-modulet til rengøringsmaskinen............................................................ 27

Flowmeter....................................................................................................................... 27

Trækaflastning til doseringsslanger..................................................................................... 27

Tilslutning af doseringsslanger............................................................................................ 27

Farvemærkning på doseringsslangerne.............................................................................. 28

Vedligeholdelse ................................................................................................................... 28

Tekniske data.....................................................................................................................29

da - Beskrivelse af produktet

DOS-modulet er et eksternt doseringssystem, som kun er beregnet til tilslutning til en Miele rengøringsmaskine. Det doserer automatisk flydende proceskemikalier såsom rengørings-, desinfektions, neutraliserings- eller afspændingsmiddel i de pågældende programafsnit. Hermed bortfalder fyldning af doseringsbeholderne i rengøringsmaskinens dør, såfremt de forefindes. Der kan tilsluttes op til to eksterne doseringssystemer afhængig af maskinudstyret.

Egnede proceskemikalier kan købes ved henvendelse til Miele kundecenter (tlf.nr. findes på omslaget).

DOS-moduler kan også eftermonteres og tilsluttes efterfølgende.

 Fare ved ombygning eler ændring Vær opmærksom på, at DOS-modul K 85 udelukkende er tilladt til

det formål, der er nævnt i monteringsanvisningen. Enhver anden anvendelse, ombygninger og ændringer er ikke tilladt og kan være farligt.

Miele hæfter ikke for skader, der er opstået på grund af forkert brug eller betjening.

Miele Service eller en anden uddannet fagmand forestår den første ibrugtagning og instruerer betjeningspersonalet i brugen.

Følg brugsanvisningen til rengøringsmaskinen og især rådene om sikkerhed og advarslerne ved håndtering af proceskemikalier.

 Risiko for skader, hvis monteringsanvisningen ikke overholdes. Læs monteringsanvisningen grundigt igennem, inden DOS-modulet

monteres. Herved beskyttes personer, og skader på DOS-modulet undgås.

Opbevar monteringsanvisningen omhyggeligt.

da - Beskrivelse af produktet

Anvendelsesområder DOS-modul

Symboler på DOS-modulet

DOS-modul K 85 er egnet til følgende rengøringsmaskiner:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Proceskemikaliernes flyderetning

Advarsel: Risiko for elektrisk stød!

da - Miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen beskytter mod transportskader. Emballagematerialerne er valgt ud fra miljø- og affaldstekniske hensyn og kan således genbruges.

Genbrug af emballagematerialerne sparer råstoffer og mindsker affaldsproblemerne. Emballagen bør derfor afleveres på nærmeste genbrugsstation/opsamlingssted.

Bortskaffelse af et gammelt produkt

Gamle elektriske og elektroniske produkter indeholder stadig værdifulde materialer. De indeholder imidlertid også skadelige stoffer, som er nødvendige for deres funktion og sikkerhed. Hvis disse bortskaffes sammen med husholdningsaffaldet eller behandles forkert, kan det skade den menneskelige sundhed og miljøet. Bortskaf derfor ikke det gamle produkt med husholdningsaffaldet.

Aflever i stedet for det gamle produkt på nærmeste opsamlingssted eller den lokale genbrugsstation, så delene kan blive genanvendt.

Sørg for, at det gamle produkt opbevares utilgængeligt for børn, indtil det fjernes.

da - Montering

Illustration af montering af DOS-modulet

 Doseringsproblemer på grund af forkert opstilling af beholderne.

Beholderen må ikke stilles oven på eller over opvaske-/rengøringsmaskinen. Sørg for, at der ikke er knæk på doseringsslangen, og at den ikke sidder i klemme.

Stil beholderen ved siden af opvaske-/rengøringsmaskinen på gulvet eller i et skab ved siden af.

Hængende montering:

Liggende montering:

Montering af DOS-modulet

Til montering af DOS-modulet er der vedlagt to skruer (4,2 x 25 mm) og to rawlplugs (6 mm).

 Vælg et let tilgængeligt sted til DOS-modulet, fx på væggen eller i

skabet.

 Fastgør skruerne i den rigtige afstand (80,0 mm) ved hjælp af illu-

strationen, og hæng DOS-modulet på de dertil beregnede lasker.

Til fastgørelse af DOS-modulet, fx på en tynd plade, er der anbragt to holdere (76,0 mm) til skruer med en diameter på 3,9 mm (medfølger ikke) i nederste område af DOS-modulet.

 Bor to gennemgående huller i pladen, og skru DOS-modulet fast

nedefra.

da - Montering

Opbevaring i sideskabet:

Ved anvendelse af flere DOS-moduler eller hvis modulet skal anbringes sammen med beholderen til proceskemikalier, kan man købe et passende sideskab hos Miele.

Sørg ved monteringen for, at slangen ikke lægges med knæk.

Flowmeter

da - Tilslutning

Tilslutning af DOS-modulet til rengøringsmaskinen

Flowmeteret er vedlagt DOS-modulet K 85 og overvåger, om der doseres flydende proceskemikalier.

Vær opmærksom på, at der kan forekomme doseringsovervågningsfejl ved proceskemikalier med høj viskositet. I disse tilfælde skal doseringsovervågningen frakobles af Miele Service ved anvendelse på laboratorier.

Trækaflastning til doseringsslanger

Den medfølgende trækaflastning til doseringsslangerne anbringes nederst til højre på bagsiden af opvaske-/rengøringsmaskinen; den forhindrer, at slangerne løsner sig fra doseringsstudserne.

Tilslutning af doseringsslanger

DOS-modulet afprøves, inden det forlader fabrikken. Rester af det ufarlige testmiddel stammer fra denne afprøvning og betyder ikke, at det har været i brug.

 Træk beskyttelseskappen af den frie slangeende og beskyttelsesfo-

lien af sugelansen.

 Forbind slangen med doseringsstudsen på opvaske-/rengøringsma-

skinen.

 Tilslut strømmen.

da - Tilslutning

Tilslutningerne til doseringsslangerne findes på bagsiden af opvaske-/rengøringsmaskinen. Beskrivelse af tilslutningerne fremgår af brugsanvisningen til opvaske-/rengøringsmaskinen.

 Fyld eller udskift beholderen, sæt doseringsslangen i, og tryk låget

ned, til det går i hak.

 Tilpas doseringslansen til beholderens størrelse ved at skubbe den

ned til bunden af beholderen.

Følg anvisningerne i brugsanvisningen om ansugning af doseringssystemet og indstilling af doseringsmængden.

Farvemærkning på doseringsslangerne

Ved tilslutning af flere doseringsmoduler skal doseringsslangerne forsynes med de medfølgende farvede mærkater, så der kan skelnes mellem dem.

 Klæb farvemærkaten på i nærheden af sugelansen og den samme

farve kort før den frie slangeende for at tydeliggøre forbindelsen

mellem disse. Miele anvender og anbefaler til DOS K 85: – blå: til rengøringsmiddel – rød: til neutraliseringsmiddel – grøn: til desinfektionsmiddel / yderligere rengøringsmiddel – hvid: til syreholdig proceskemi

– gul: ved laboratorieanvendelse til specielle anvendelsesområder

Vedligeholdelse

Vedligeholdelse af doseringssystemet foretages af Miele Service som led i vedligeholdelse af opvaske-/rengøringsmaskinen.

da - Tekniske data

Højde 138,7mm Bredde 114,9mm Dybde 114,2mm Vægt (netto) 1,5kg (inkl. lanse, slange og kabel) Tilslutningsbetingelser Forsyning via opvaske-/rengøringsmaskinen Spænding,

tilslutningsværdi, sikring via husets tilslutning

Kapacitet (nominel ydelse) 55ml/min. Omgivelsestemperatur 5°C til 40°C Relativ luftfugtighed:

maks. lineært aftagende til

Højde opstillingssted Se tilhørende opvaske-/rengøringsmaskine Tilsmudsningsgrad 2 Beskyttelsestype (iht. DIN EN 60529) IP 21 Godkendelser VDE og EMV, overholder de gældende for-

CE-mærkning 2014/35/EG Lavspændingsdirektivet Producentens adresse Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% ved temperaturer op til 31°C 50% ved temperaturer op til 40°C

skrifter i EU-direktivet mht. begrænsning af radiostøj, CSA

33332 Gütersloh, Tyskland

200 - 240V 60Hz 10W 16A

el - Πίνακας περιεχομένων

Περιγραφή συσκευής ........................................................................................................31

Προστασία περιβάλλοντος ...............................................................................................33

Αξιοποίηση της συσκευασίας .............................................................................................. 33

Αξιοποίηση της παλιάς συσκευής ....................................................................................... 33

Τοποθέτηση .......................................................................................................................34

Σχηματική διάταξη της μονάδας δοσολογίας ...................................................................... 34

Τοποθέτηση της μονάδας δοσολογίας................................................................................ 34

Ανάρτηση της μονάδας: ................................................................................................. 34

Επικαθήμενη τοποθέτηση: ............................................................................................. 34

Τοποθέτηση στο πλευρικό ντουλάπι:............................................................................. 35

Σύνδεση..............................................................................................................................36

Σύνδεση της μονάδας δοσολογίας στη συσκευή καθαρισμού ............................................. 36

Μετρητής φτερωτής ...................................................................................................... 36

Ανακουφιστικό καταπόνησης για σωλήνες δοσομέτρησης ................................................. 36

Σύνδεση των σωλήνων δοσολογίας ..................................................................................... 36

Χρωματικός διαχωρισμός των σωλήνων δοσομέτρησης. .................................................... 38

Συντήρηση........................................................................................................................... 38

Τεχνικά χαρακτηριστικά....................................................................................................39

el - Περιγραφή συσκευής

Η μονάδα δοσολογίας είναι ένα εξωτερικό σύστημα δοσομέτρησης το οποίο προορίζεται μόνο για τη σύνδεση σε συσκευές καθαρισμού της Miele. Φροντίζει για την αυτόματη δοσομέτρηση στα αντίστοιχα μέρη του προγράμματος χημικών υλικών καθαρισμού, όπως απορρυπαντικό, απολυμαντικό, υλικό ουδετεροποίησης ή λαμπρυντικό. Έτσι δεν χρειάζεται να γεμίσετε τα δοχεία δοσομέτρησης στην πόρτα της συσκευής καθαρισμού, αν αυτά υπάρχουν. Ανάλογα με τον εξοπλισμό της συσκευής μπορούν να συνδεθούν μέχρι δύο εξωτερικά συστήματα δοσομέτρησης.

Κατάλληλα χημικά υλικά καθαρισμού θα βρείτε στην γκάμα προϊόντων επαγγελματικών συσκευών Miele.

Οι μονάδες δοσολογίας μπορούν επίσης να τοποθετηθούν και να συνδεθούν μεταγενέστερα με τη συσκευή.

 Κίνδυνος λόγω μετατροπών ή αλλαγών Λάβετε υπόψη σας ότι η μονάδα δοσολογίας K 85 προορίζεται

αποκλειστικά για τη χρήση που αναφέρεται στις οδηγίες τοποθέτησης. Οποιαδήποτε άλλη χρήση, μετατροπές και αλλαγές δεν επιτρέπονται και είναι πιθανόν επικίνδυνες.

Ο κατασκευαστής δεν ευθύνεται για βλάβες που προκύπτουν από λανθασμένους χειρισμούς ή αμέλεια των υποδείξεων ασφαλείας.

Το Miele Service ή εξουσιοδοτημένοι εξειδικευμένοι τεχνικοί αναλαμβάνουν την αρχική λειτουργία και σας εκπαιδεύουν ως προσωπικό χειρισμού.

Να λαμβάνετε υπόψη σας τις οδηγίες χρήσης της συσκευής και ειδικότερα τις υποδείξεις ασφαλείας και τις προειδοποιήσεις κατά τη χρήση χημικών υλικών επεξεργασίας.

 Ζημιές από μη τήρηση των οδηγιών τοποθέτησης. Διαβάστε προσεκτικά τις οδηγίες τοποθέτησης, πριν τοποθετήσετε

τη μονάδα δοσολογίας. Έτσι προστατεύετε τον εαυτό σας αλλά και τη μονάδα δοσολογίας

από οποιαδήποτε βλάβη. Φυλάξτε προσεκτικά τις οδηγίες τοποθέτησης.

el - Περιγραφή συσκευής

Τομείς χρήσης της μονάδας δοσολογίας

Επεξήγηση συμβόλων στη μονάδα δοσολογίας

Η μονάδα δοσολογίας K 85 ενδείκνυται για τις ακόλουθες συσκευές καθαρισμού:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Κατεύθυνση ροής των χημικών υλικών επεξεργασίας

Προσοχή: Κίνδυνος ηλεκτροπληξίας!

el - Προστασία περιβάλλοντος

Αξιοποίηση της συσκευασίας

Η συσκευασία προστατεύει από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλεγεί με ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμάτων.

Αυτά τα υλικά μην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση.

Αξιοποίηση της παλιάς συσκευής

Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν ακόμη πολλές πολύτιμες πρώτες ύλες. Περιέχουν όμως και πολλές βλαβερές ουσίες, οι οποίες ωστόσο ήταν προηγουμένως απαραίτητες για τη σωστή λειτουργία και την ασφάλειά τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλμένης χρήσης, αυτές οι ουσίες μπορεί ν' αποτελέσουν κίνδυνο για τη δημόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καμία περίπτωση την παλιά σας συσκευή στον πλησιέστερο σκουπιδότοπο.

Ενημερωθείτε από τη διοίκηση του δήμου σας ή τον πλησιέστερο χώρο συγκέντρωσης μετάλλων για τις δυνατότητες παράδοσης και ανακύκλωσης των παλιών ηλεκτρικών και ηλεκτρονικών συσκευών.

Φροντίστε, ώστε μέχρι την αποκομιδή της συσκευής, να φυλάσσεται αυτή μακριά από μικρά παιδιά.

el - Τοποθέτηση

Σχηματική διάταξη της μονάδας δοσολογίας

 Προβλήματα δοσομέτρησης εξαιτίας λάθος τοποθέτησης του δοχείου.

Το δοχείο δεν επιτρέπεται να τοποθετηθεί επάνω στη συσκευή καθαρισμού ή πάνω από τη συσκευή. Προσέχετε, ώστε ο σωλήνας δοσομέτρησης να μην λυγίσει και να μην μαγκώσει.

Τοποθετείτε το δοχείο δίπλα στη συσκευή στο δάπεδο ή σε ένα γειτονικό ντουλάπι.

Ανάρτηση της μονάδας:

Τοποθέτηση της μονάδας δοσολογίας

Για την τοποθέτηση εσωκλείονται στη μονάδα δοσολογίας δύο πομπέ βίδες (4,2 x 25 χιλστ.) και δύο ούπατ (6 χιλστ.).

 Για την τοποθέτηση της μονάδας δοσολογίας επιλέγετε ένα σημείο

με εύκολη πρόσβαση π.χ. σε τοίχο ή σε ντουλάπι.

 Με τη βοήθεια του σχεδίου στερεώνετε τις βίδες στη σωστή

απόσταση (80,0 χιλστ.) και κρεμάτε τη μονάδα δοσολογίας στα λαμάκια που προβλέπονται για αυτό.

Επικαθήμενη τοποθέτηση:

Για τη σταθεροποίηση της μονάδας δοσολογίας π.χ. σε μία λεπτή πλάκα στήριξης ή σε έλασμα, έχουν τοποθετηθεί στο κάτω μέρος της μονάδας δύο υποδοχές (76,0 χιλστ.) για βίδες με διάμετρο 3,9 χιλστ. (δεν περιλαμβάνονται στα παραδοτέα).

 Κάνετε δύο τρύπες στην πλάκα στήριξης και βιδώνετε σφιχτά τη

μονάδα δοσολογίας σφιχτά από κάτω.

el - Τοποθέτηση

Τοποθέτηση στο πλευρικό ντουλάπι:

Κατά τη χρήση περισσότερων μονάδων δοσολογίας ή όταν πρέπει να τοποθετηθεί η μονάδα δοσολογίας μαζί με το δοχείο των χημικών υλικών επεξεργασίας η Miele διαθέτει ένα κατάλληλο πλευρικό ντουλάπι.

Κατά την τοποθέτηση προσέχετε ώστε να μην υπάρχουν τσακίσματα κατά την τοποθέτηση του σωλήνα.

el - Σύνδεση

Μετρητής φτερωτής

Σύνδεση της μονάδας δοσολογίας στη συσκευή καθαρισμού

Στη μονάδα δοσολογίας K 85 υπάρχει μετρητής με πτερύγια και παρακολουθεί αν δοσολογούνται υγρά χημικά υλικά επεξεργασίας.

Σε περίπτωση χημικών υλικών επεξεργασίας υψηλού ιξώδους μπορεί να προκληθούν βλάβες στο σύστημα παρακολούθησης της δοσομέτρησης. Σε αυτές τις περιπτώσεις θα πρέπει το σύστημα παρακολούθησης της δοσομέτρησης σε εφαρμογές εργαστηρίου να τεθεί εκτός λειτουργίας από το Miele Service.

Ανακουφιστικό καταπόνησης για σωλήνες δοσομέτρησης

Το ανακουφιστικό καταπόνησης που υπάρχει στις μονάδες δοσολογίας για τους σωλήνες δοσομέτρησης τοποθετείται στην κάτω δεξιά πίσω πλευρά της συσκευής καθαρισμού και εμποδίζει το χαλάρωμα των σωλήνων από τα στόμια δοσομέτρησης.

Σύνδεση των σωλήνων δοσολογίας

Η μονάδα δοσολογίας ελέγχεται στο εργοστάσιο για τη λειτουργικότητά της. Υπολείμματα του ακίνδυνου υλικού ελέγχου είναι το αποτέλεσμα αυτού του ελέγχου και δεν αποτελούν ένδειξη ότι χρησιμοποιήθηκε από πριν η συσκευή.

el - Σύνδεση

 Αφαιρείτε το προστατευτικό καπάκι από το ελεύθερο άκρο σωλήνα

και την προστατευτική μεμβράνη από το σωλήνα αναρρόφησης.

 Συνδέετε τον σωλήνα με το στόμιο δοσομέτρησης στη συσκευή κα-

θαρισμού.

 Συνδέετε την παροχή ρεύματος.

Οι συνδέσεις για τον σωλήνα δοσομέτρησης βρίσκονται στο πίσω μέρος της συσκευής καθαρισμού. Την περιγραφή για τις συνδέσεις θα βρείτε στις οδηγίες χρήσης της συσκευής καθαρισμού.

 Γεμίζετε ή αντικαθιστάτε το δοχείο, τοποθετείτε τον άκαμπτο

σωλήνα δοσομέτρησης και πιέζετε κάτω το καπάκι μέχρι να πιάσει.

 Προσαρμόζετε τον άκαμπτο σωλήνα δοσομέτρησης μετακινώντας

τον, στο μέγεθος του δοχείου, μέχρι να φτάσετε στον πάτο του μπιτονιού.

Λάβετε υπόψη σας τα στοιχεία για τον εξαερισμό του συστήματος δοσομέτρησης και τη ρύθμιση της ποσότητας δοσολογίας στις οδηγίες χρήσης.

el - Σύνδεση

Χρωματικός διαχωρισμός των σωλήνων δοσομέτρησης.

Για να διαχωρίζονται οι μονάδες δοσολογίας σε περίπτωση σύνδεσης περισσότερων μονάδων θα πρέπει οι σωλήνες δοσομέτρησης να φέρουν τις εσωκλειόμενες χρωματιστές αυτοκόλλητες ετικέτες.

 Κολλάτε τη χρωματιστή ετικέτα κοντά στο σωλήνα αναρρόφησης

και το ίδιο χρώμα λίγο πριν το ελεύθερο άκρο του σωλήνα για να

καταστεί δυνατή η σαφής ταξινόμηση. Η Miele για τη μονάδα DOS K 85 χρησιμοποιεί και συνιστά: – μπλε: για το απορρυπαντικό – κόκκινο: για το μέσο ουδετεροποίησης – πράσινο: για το απολυμαντικό / επιπρόσθετο δεύτερο απορρυπα-

ντικό – λευκό: για χημικά υλικά επεξεργασίας περιεκτικά σε οξέα – κίτρινο: σε περίπτωση εργαστηριακών εφαρμογών για ειδικούς

τομείς χρήσης

Συντήρηση

Η συντήρηση του συστήματος δοσομέτρησης πραγματοποιείται στο πλαίσιο της συντήρησης της συσκευής από το Miele Service.

el - Τεχνικά χαρακτηριστικά

Ύψος 138,7 χιλστ. Πλάτος 114,9 χιλστ. Βάθος 114,2 χιλστ. Βάρος (καθαρό) 1,5 κιλό (συμπερ. στομίου αναρρόφησης,

σωλήνα και καλωδίου)

Συνθήκες σύνδεσης Τροφοδοσία μέσω της συσκευής καθαρι-

σμού

Τάση, τιμή σύνδεσης, ασφάλεια μέσω της οικιακής σύνδεσης

Ισχύς παροχής (ονομαστική ισχύς) 55ml/λεπτό Θερμοκρασία περιβάλλοντα χώρου 5°C ως 40°C Σχετική υγρασία

μέγιστη γραμμικά μειούμενη έως

Ύψος σημείου τοποθέτησης βλ. τη συνδυαζόμενη συσκευή καθαρισμού Βαθμός βρωμιάς 2 Προστασία (σύμφωνα με τις προδιαγραφές

DIN EN 60529) Σήματα πιστοποίησης Αντιπαρασιτικής προστασίας και ηλεκτρικής

Χαρακτηρισμός CE Οδηγία χαμηλής τάσης 2014/35/ΕΚ Διεύθυνση κατασκευαστή Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% για θερμοκρασίες έως 31°C 50% για θερμοκρασίες έως 40°C

IP21

ασφάλειας VDE, EMV, CSA

33332 Gütersloh, Germany

200 - 240V 60Hz 10W 16A

en - Contents

Product description...........................................................................................................41

Caring for the environment ..............................................................................................43

Disposal of the packing material ........................................................................................ 43

Disposing of your old machine............................................................................................ 43

Installation..........................................................................................................................44

Schematic diagram showing the dispensing module ......................................................... 44

Fitting the dispensing module............................................................................................. 44

Wall mounted: ................................................................................................................ 44

Surface mounted:........................................................................................................... 44

Installation inside an adjacent unit: ................................................................................ 45

Connection ........................................................................................................................46

Connecting the dispensing module to the cleaning machine ............................................. 46

Flowmeter....................................................................................................................... 46

Strain relief for dispensing hoses ........................................................................................ 46

Connecting the dispensing hoses....................................................................................... 46

Colour coding on the dispensing hoses.............................................................................. 47

Maintenance........................................................................................................................ 47

Technical data....................................................................................................................48

en - Product description

The dispensing module is an external dispensing system that is intended solely for connection to Miele cleaning machines. It dispenses liquid process chemicals (cleaning agent, disinfection solution, neutralising agent or rinsing agent, for example) automatically at the appropriate stage of a programme. The dispensing module does away with the need to fill the dispenser containers in the door of the machine (if there are any). Up to two external dispensing systems can be connected depending on the type of machine.

Suitable process chemicals are available from Miele Professional.

Dispensing modules can be retrofitted and connected if required.

 Risk posed by conversions or modifications Please note that the K85 dispensing module must only be used for

applications described in these instructions. Any other use, conversion or modification is not permitted and potentially dangerous.

Miele cannot be held liable for damage resulting from incorrect or improper use or operation.

Initial commissioning will be undertaken by the Miele Customer Service Department or authorised service technicians, who will provide you with operating instructions.

Please follow the operating instructions for your cleaning machine and pay particular attention to warning and safety instructions when using and handling chemical agents.

 Damage caused by noncompliance with the fitting instructions. Please read these fitting instructions carefully before fitting the dis-

pensing module. This prevents both personal injury and damage to the dispensing

module. Keep these fitting instructions in a safe place.

en - Product description

Areas of application

Symbols on the DOS module

DOS module K 85 is suitable for use with the following cleaning machines:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Liquid agent flow direction

Warning: Danger of electric shock

en - Caring for the environment

Disposal of the packing material

The packaging is designed to protect against transportation damage. The packaging materials used are selected from materials which are environmentally friendly for disposal and should be recycled.

Recycling the packaging reduces the use of raw materials in the manufacturing process and also reduces the amount of waste in landfill sites.

Disposing of your old machine

Electrical and electronic machines often contain valuable materials. They also contain materials which, if handled or disposed of incorrectly, could be potentially hazardous to human health and to the environment. They are, however, essential for the correct functioning of your machine. Please do not therefore dispose of it with your household waste.

Please dispose of it at your local community waste collection / recycling centre or contact your dealer for advice.

Ensure that it presents no danger to children while being stored for disposal.

en - Installation

Schematic diagram showing the dispensing module

 Dispensing problems caused by fitting the canister incorrectly. The canister must not be placed on top of or above the machine.

Make sure that the dispensing hose is not kinked or trapped. Place the canister on the floor next to the machine or inside an ad-

jacent unit.

Wall mounted:

Surface mounted:

Fitting the dispensing module

The dispensing module is supplied with two screws (4.2x25mm) and two plugs (6mm) for fitting.

 Select a suitably accessible position, e.g. on an adjacent wall or in-

side a unit, for fitting the dispensing module.

 Using the drawing as a guide, fit the screws the correct distance

apart (80.0mm) and suspend the dispensing module from these.

Two slots 76.0mm apart are provided at the bottom of the dispensing module for fixing the module to a thin carrier or plate. Screws 3.9mm in diameter (not supplied) are required to secure the module.

 Drill two holes through the plate and screw the module firmly in

place from underneath.

en - Installation

Installation inside an adjacent unit:

If more than one dispensing module is being used, or if the liquid agent canisters are to be stored with the module, a suitable unit is available from Miele.

Make sure hoses are laid without kinks.

en - Connection

Connecting the dispensing module to the cleaning machine

Flowmeter

The K85 dispensing module is supplied with a flowmeter which monitors the dispensing of liquid media.

Highly viscous chemical agents can cause problems with dispenser monitoring. In this case the dispenser monitoring system for laboratory applications should be switched off by the Miele Customer Service Department.

Strain relief for dispensing hoses

The strain relief provided with the dispensing modules for the dispensing hoses is fitted to the bottom right-hand side of the back of the machine to prevent the hoses from dislodging themselves from the dispenser connections during use.

Connecting the dispensing hoses

The dispensing module is tested at the factory for functionality. Any residues of the harmless test medium are a result of this testing and not evidence of previous use.

 Pull the safety cap off the end of the hose and remove the protect-

ive foil from the siphon.

 Connect the hose with the dispenser connection to the cleaning

machine.

en - Connection

 Connect the module to the machine’s power supply.

Connections for the dispensing hoses are located on the back of the cleaning machine. These are described in detail in the operating instructions for your cleaning machine.

 Fill or replace the container, fit the siphon and secure the lid.  Feed the siphon into the canister until it reaches the bottom.

Follow the instructions for venting the dispensing system and setting the dosage in the operating instructions.

Colour coding on the dispensing hoses

To differentiate between the containers when using more than one DOS module, the hoses must be colour coded using the coloured labels supplied.

 Stick the label near the siphon and one of the same colour close to

the free end of the hose to enable clear identification. Miele use and recommend the following for DOS K 85: – blue: for cleaning agent – red: for neutralising agent – green: for disinfecting agent / additional second cleaning agent – white: for acidic chemical agent – yellow: for special agents in laboratory applications

Maintenance

The dispensing system should be serviced at the same time as the cleaning machine by Miele Service.

en - Technical data

Height 138.7mm Width 114.9mm Depth 114.2mm Weight (net) 1.5kg (incl. siphon, hose and cable) Connection Connection to cleaning machine Voltage,

Connected load, Fuse rating

Throughput (nominal) 55ml/min Ambient temperature 5°C to 40°C Relative humidity

maximum linear decreasing to

Installation height as per cleaning machine Pollution degree 2 Safety class (according to DIN EN 60529) IP21 Test certificates awarded EMC, VDE, radio and television suppressed CE-mark 2014/35/EC Low voltage directive Manufacturer's address Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% for temperatures up to 31°C 50% for temperatures up to 40°C

33332 Gütersloh, Germany

200 - 240V 60Hz 10W 16A

es - Contenido

Descripción del aparato....................................................................................................50

Su contribución a la protección del medio ambiente ....................................................52

Eliminación del embalaje de transporte ............................................................................. 52

Reciclaje de aparatos inservibles........................................................................................ 52

Montaje...............................................................................................................................53

Clasificación esquemática del móduloDOS....................................................................... 53

Montaje del móduloDOS.................................................................................................... 53

Montaje suspendido:...................................................................................................... 53

Montaje horizontal:......................................................................................................... 53

Alojamiento en armario lateral:....................................................................................... 54

Conexión ............................................................................................................................55

Conexión del móduloDOS a una lavadora desinfectadora ................................................ 55

Caudalímetro.................................................................................................................. 55

Prensacables para mangueras de dosificación................................................................... 55

Conexión de las mangueras de dosificación ...................................................................... 55

Identificación mediante colores de las mangueras de dosificación.................................... 56

Mantenimiento..................................................................................................................... 57

Datos técnicos...................................................................................................................58

es - Descripción del aparato

El módulo DOS es un sistema de dosificación externo apto exclusivamente para la conexión a las lavadoras desinfectadoras de Miele. En la fase de programa correspondiente, dosifica de forma automática los agentes químicos de procesos líquidos, como el detergente, el agente de desinfección o neutralización o el abrillantador. De esta forma, no es necesario rellenar el recipiente dosificador de la puerta de la lavadora desinfectadora mientras aún quede producto. En función del equipamiento de la máquina, se pueden conectar hasta dos sistemas de dosificación externos.

Los agentes químicos de proceso adecuados se pueden encontrar en la gama de productos Miele Professional.

Los módulos DOS también se pueden montar y conectar con posterioridad.

 Peligro por reconversiones o modificaciones Tenga en cuenta que el módulo DOSK85 está limitado exclusiva-

mente a los ámbitos de aplicación indicados en las instrucciones de montaje. Cualquier otro uso, reconversión o modificación no está permitido y posiblemente sea peligroso.

Miele no se hace responsable por los daños ocasionados por el uso indebido o por el manejo incorrecto del aparato.

El Servicio Post-venta de Miele o los técnicos autorizados se encargan de realizar la primera puerta en servicio y de formar al personal que maneja la máquina.

Tenga en cuenta las indicaciones de manejo de la máquina, en especial las indicaciones de advertencia y seguridad en materia de agentes químicos de procesos.

 Daños por no respetar las instrucciones de montaje. Lea detenidamente el manual de instrucciones de montaje antes

de poner el móduloDOS en funcionamiento. De esta forma, se protegerá y evitará daños en el móduloDOS.

Guarde cuidadosamente las instrucciones de montaje.

es - Descripción del aparato

Campos de aplicación del Módulo DOS

Símbolos que aparecen en el módulo DOS

El módulo DOS K 85 ha sido ideado para las siguientes termodesinfectoras:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Dirección de flujo de los productos químicos

Atención: ¡Peligro por descargas eléctricas!

es - Su contribución a la protección del medio ambiente

Eliminación del embalaje de transporte

El embalaje protege al aparato de daños durante el transporte. Los materiales del embalaje se han seleccionado siguiendo criterios ecológicos y en función de su posterior tratamiento en plantas de reciclaje.

La devolución del embalaje al ciclo de reciclado contribuye al ahorro de materias primas y reduce la generación de residuos. Por tanto, dichos materiales no deberán tirarse a la basura, sino entregarse en un punto de recogida específica.

Reciclaje de aparatos inservibles

Los aparatos eléctricos y electrónicos inservibles llevan componentes aprovechables que no tienen desperdicio y de ningún modo deberán terminar en el vertedero. Sin embargo, también contienen sustancias nocivas, necesarias para el funcionamiento y la seguridad de estos aparatos. El desecharlas en la basura común o el uso indebido de las mismas puede resultar perjudicial para la salud y para el medio ambiente. Por este motivo, en ningún caso elimine su aparato inservible a través de la basura común.

En su lugar, utilice los puntos de recogida pertinentes para la entrega y el reciclaje de aparatos eléctricos y electrónicos inservibles. Infórmese en su distribuidor Miele.

Guarde el aparato inservible fuera del alcance de los niños hasta el momento de transportarlo al desguace.

es - Montaje

Clasificación esquemática del móduloDOS

 Problemas de dosificación por emplazamiento incorrecto del depósito.

El depósito no se debe colocar sobre o por encima de la lavadora desinfectadora. Observe que la manguera de dosificación no se doble ni quede aprisionada.

Coloque el depósito junto a la lavadora desinfectadora en el suelo o en un armario colindante.

Montaje suspendido:

Montaje del móduloDOS

Para el montaje se incluyen en el móduloDOS dos tornillos alomados (4,2x25mm) y dos tacos (6mm).

 Elija un lugar con buen acceso para el móduloDOS, p.ej., en una

pared o armario.

 Con la ayuda del croquis fije los tornillos a la distancia adecuada

(80,0mm) y cuelgue el móduloDOS por las pestañas previstas para tal fin.

Montaje horizontal:

Para fijar el móduloDOS p.ej. a una placa soporte o chapa delgadas, en la zona inferior del módulo se han colocado dos alojamientos (76,0mm) para tornillos con un diámetro de 3,9mm (no se incluyen en el volumen de suministro).

 Taladre dos orificios de paso en la placa soporte y atornille firme-

mente el móduloDOS desde abajo.

es - Montaje

Alojamiento en armario lateral:

Al utilizar varios módulosDOS o si se desea alojar el móduloDOS junto con el recipiente de productos químicos, se puede obtener el armario lateral adecuado de Miele.

Al realizar el montaje, asegúrese de que el tendido de mangueras no presente dobleces.

Caudalímetro

es - Conexión

Conexión del móduloDOS a una lavadora desinfectadora

El caudalímetro se adjunta con el módulo DOSK85 y supervisa la dosificación de los productos químicos líquidos.

Tenga en cuenta que un agente químico de proceso de alta viscosidad puede provocar fallos de control de la dosificación. En estos casos el ServicioPost-venta de Miele deberá desconectar el control de dosificación con las aplicaciones de laboratorio.

Prensacables para mangueras de dosificación

El prensacables que se adjunta con los módulosDOS para mangueras de dosificación se ha colocado abajo a la derecha en la parte posterior de la lavadora desinfectadora y evita que las mangueras se suelten de los manguitos de dosificación.

Conexión de las mangueras de dosificación

La capacidad de funcionamiento del móduloDOS se comprueba de fábrica. Los restos del producto de prueba inofensivo se deben a esta comprobación y no indican un uso previo.

 Retire la caperuza de protección del extremo libre de la manguera y

la lámina protectora de la lanza de succión.

es - Conexión

 Conecte la manguera con el manguito de dosificación a la lavadora

desinfectadora.

 Conecte el suministro de corriente eléctrica.

Las conexiones para las mangueras de dosificación se encuentran en la pared posterior de la lavadora desinfectadora. La descripción de las conexiones se encuentra en las instrucciones de manejo de la lavadora desinfectadora.

 Llene o cambie los recipientes, introduzca la lanza de dosificación y

presione la tapa de cierre hasta que encaje.

 Adapte la lanza de dosificación al tamaño del contenedor despla-

zándola hasta que llegue a la base del bidón.

Observe el modo de purgar el sistema dosificador y el ajuste de las cantidades de dosificación que se describe en las instrucciones de manejo.

Identificación mediante colores de las mangueras de dosificación

A fin de poder establecer una diferencia al conectar varios módulos de dosificación, se deberá identificar las mangueras de dosificación con las etiquetas adhesivas de colores que se adjuntan.

 Pegue la etiqueta de color en las cercanías de la lanza de succión y

el mismo color un poco antes de llegar al extremo libre de la man-

guera para poder realizar una clasificación inequívoca. Miele utiliza y recomienda para el DOS K 85: – Azul: para el detergente

– Rojo: para el neutralizante – Verde: para el desinfectante / un segundo detergente adicional – Blanco: para productos químicos con contenido en ácidos – Amarillo: en aplicaciones de laboratorio para campos de aplicación

especiales.

es - Conexión

Mantenimiento

El mantenimiento del sistema dosificador es llevado a cabo por el Servicio Post-Venta de Miele en el contexto del mantenimiento de la termodesinfectora.

es - Datos técnicos

Altura 138,7mm Anchura 114,9mm Fondo 114,2mm Peso (neto) 1,5kg (incluyendo lanza, manguera y cable) Requisitos de conexión Alimentación a través de la termodesinfec-

tora

Tensión, potencia nominal, fusible a través de conexión doméstica

Potencia de extracción (potencia nominal) 55ml/min Temperatura ambiente de 5°C a 40°C Humedad relativa del aire

máxima lineal en descenso hasta

Altura del lugar de emplazamiento Véase la termodesinfectora correspondiente Grado de suciedad 2 Tipo de protección (según DIN EN 60529) IP 21 Marca de control VDE, EMV Antiparasitario, CSA Identificación CE Directiva de baja tensión 2014/35/CE Dirección del fabricante Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% para temperaturas hasta 31°C 50% para temperaturas de hasta hasta 40°C

33332 Gütersloh, Germany

200 - 240V 60Hz 10W 16A

et - Sisukord

Seadme kirjeldus...............................................................................................................60

Teie panus keskkonna heaks ...........................................................................................62

Transpordipakendi käitlemine ............................................................................................. 62

Vana seadme käitlemine...................................................................................................... 62

Paigaldus............................................................................................................................63

“DOS”-mooduli skemaatiline paigutus................................................................................ 63

“DOS”-mooduli paigaldus................................................................................................... 63

Rippuv paigaldus:........................................................................................................... 63

Pikali paigaldus: ............................................................................................................. 63

Paigaldus küljekappi:...................................................................................................... 64

Ühendus .............................................................................................................................65

“DOS”-mooduli ühendamine puhastusmasinaga ............................................................... 65

Tiivikarvesti..................................................................................................................... 65

Doseerimisvoolikute tõmbetõkis ......................................................................................... 65

Doseerimisvoolikute ühendamine ....................................................................................... 65

Doseerimisvoolikute värviline märgistus ............................................................................. 66

Hooldus ............................................................................................................................... 66

Tehnilised andmed ............................................................................................................67

et - Seadme kirjeldus

“DOS”-moodul on väline doseerimissüsteem, mis on mõeldud ühendamiseks ainult “Miele” puhastusmasinatega. Ettenähtud programmilõikudes doseerib see automaatselt vedelat protsessikemikaali, näiteks puhastus-, desinfitseerimis-, neutraliseerimis- või loputusainet. Seetõttu ei täideta puhastusmasina ukses olevaid doseerimisanumaid, kui need on olemas. Masina varustatusest olenevalt saab ühendada kuni kaks välist doseerimissüsteemi.

Sobivad protsessikemikaalid leiate tootesortimendist “Miele Professional”.

“DOS”-mooduleid saab ka hiljem paigaldada ja ühendada.

 Ümberehitamine või muutmine on ohtlik Jälgige, et “DOS”-moodulit K85 rakendatakse üksnes kasutusju-

hendis osutatud kasutuseesmärgil. Igasugune sellest erinev kasutamine, ümberehitamine ja modifitseerimine on keelatud ja võib olla ohtlik.

“Miele” ei vastuta kahjude eest, mis on põhjustatud mitteotstarbekohasest kasutamisest või valest käsitsemisest.

Esmakordse kasutuselevõtu korraldab “Miele” klienditeenindus või volitatud spetsialist, kes instrueerivad ka operaatoreid.

Järgige puhastusmasina kasutusjuhendit ning eelkõige protsessikemikaalide käitlemise ohutus- ja hoiatusjuhiseid.

 Paigaldusjuhendi eiramine põhjustab kahjustusi. Enne “DOS”-mooduli paigaldamist lugege kasutus- ja paigaldusju-

hend tähelepanelikult läbi. Sellega kaitsete ennast ja väldite “DOS”-mooduli kahjustamist.

Hoidke paigaldusjuhend hoolikalt alles.

et - Seadme kirjeldus

DOS-mooduli kasutusvaldkonnad

Sümbolid DOSmoodulil

DOS-moodul K 85 on sobiv järgmiste puhastusmasinate jaoks:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Protsessikemikaalide voolusuund

Tähelepanu: elektrilöögi oht!

et - Teie panus keskkonna heaks

Transpordipakendi käitlemine

Pakend kaitseb transpordikahjustuste eest. Pakend on valmistatud keskkonnasõbralikest materjalidest ja on taaskasutatav.

Pakendi viimine materjaliringlusse säästab toorainet ja vähendab jäätmeid. Teie müügiesindaja võtab pakendi tagasi.

Vana seadme käitlemine

Vanad elektri- või elektroonikaseadmed sisaldavad veel mitmesugust väärtuslikku materjali. Samuti sisaldavad need kahjulikke aineid, mis olid vajalikud seadme toimimiseks ja ohutuseks. Olmeprügi hulka sattudes või vale jäätmekäitluse korral võivad need ained olla ohtlikud inimeste tervisele ja keskkonnale. Seepärast ärge visake vana seadet mingil juhul olmeprügi hulka.

Kasutage selle asemel oma elukohale lähimat vanade elektri- ja elektroonikaseadmete vastuvõtupunkti. Vajadusel saate informatsiooni oma edasimüüjalt.

Hoolitsege selle eest, et teie vana seade oleks kuni äraviimiseni laste eest kaitstud.

et - Paigaldus

“DOS”-mooduli skemaatiline paigutus

 Kanistri valest paigaldamisest põhjustatud doseerimisprobleemid.

Mahutit ei tohi paigaldada puhastusmasina peale või kohale. Jälgige, et doseerimisvoolik poleks paindunud ega kuhugi vahele kiilunud.

Asetage mahuti puhastusmasina kõrvale põrandale või kõrval asuvasse kappi.

Rippuv paigaldus:

Pikali paigaldus:

“DOS”-mooduli paigaldus

Paigaldamiseks on “DOS”-mooduliga kaasas kaks ümarpeakruvi (4,2x25mm) ja kaks tüüblit (6mm).

 Valige “DOS”-mooduli jaoks hästi juurdepääsetav koht, nt seina juu-

res või kapis.

 Kinnitage joonise abil kruvid õige vahekaugusega (80,0mm) ning ri-

putage “DOS”-moodul selleks ettenähtud nagade otsa.

“DOS”-mooduli fikseerimiseks nt õhukese kandurplaadi või pleki külge on “DOS”-mooduli alumises osas kaks hoidikut (76,0mm) 3,9mm läbimõõduga kruvide jaoks (ei kuulu tarnekomplekti).

 Puurige kandurplaati kaks läbivat ava ja kruvige “DOS”-moodul alt

kinni.

et - Paigaldus

Paigaldus küljekappi:

Mitme “DOS”-mooduli kasutamise või protsessikemikaalide mahutitega “DOS”-mooduli paigutamise jaoks pakub “Miele” sobivat küljekappi.

Jälgige, et voolikute paigaldamisel ei tekiks murdekohti.

Tiivikarvesti

et - Ühendus

“DOS”-mooduli ühendamine puhastusmasinaga

Tiivikarvesti on “DOS”-mooduliga K85 kaasas ja see jälgib, kas doseeritakse vedelaid protsessikemikaale.

Jälgige, et paksemad protsessikemikaalid ei põhjustaks doseerimise jälgimise tõrkeid. Sellistel juhtudel peab “Miele” klienditeenindus lülitama laboriandmetel põhineva doseerimise jälgimise välja.

Doseerimisvoolikute tõmbetõkis

“DOS”-moodulitega kaasas olev doseerimisvoolikute tõmbetõkis paigaldatakse puhastusmasina tagaseinale alla paremale ja see ei lase voolikutel doseerimisotsakutest lahti tulla.

Doseerimisvoolikute ühendamine

“DOS”-mooduli tööd kontrollitakse tehases. Katseaine jäägid on tekkinud selle kontrolli tulemusel ning see ei tähenda, et seadet oleks varem kasutatud.

 Eemaldage lahtise voolikuotsa kaitsekate ja lantseti kaitsekile.  Ühendage doseerimisotsakuga voolik puhastusmasina külge.  Lülitage vool sisse.

Doseerimisvooliku ühendused asuvad puhastusmasina tagaseinas. Ühenduste kirjeldused leiate puhastusmasina kasutusjuhendist.

et - Ühendus

 Täitke või vahetage mahuti, paigaldage doseerimislantsett ja vaju-

tage kaant, kuni see lukustub altpoolt.

 Kohandage lantsett nihutamise teel mahuti suurusega, kuni lantsett

jõuab mahuti põhja.

Järgige kasutusjuhendis esitatud doseerimissüsteemi õhutuse ja doseerimiskoguse seadistuse andmeid.

Doseerimisvoolikute värviline märgistus

Erinevate doseerimismoodulite eristamiseks ühendamisel tuleb doseerimisvoolikutele kinnitada kaasas olevad värvilised kleebised.

 Selge vastavuse võimaldamiseks kinnitage värviline kleebis lantseti

lähedusse ja sama värv lahtise voolikuotsa lähedusse. “Miele” kasutab ja soovitab DOS K 85 jaoks: – sinine: puhastusvahendi jaoks – punane: neutraliseerimisvahendi jaoks – roheline: desinfitseerimisvahendi / teise lisapuhastusvahendi jaoks – valge: happesisaldusega protsessikemikaali jaoks – kollane: laborirakenduste eriotstarbeliste kasutusvaldkondade jaoks

Hooldus

Doseerimissüsteemi hooldab puhastusmasina hoolduse käigus “Miele” klienditeenindus.

et - Tehnilised andmed

Kõrgus 138,7mm Laius 114,9mm Sügavus 114,2mm Kaal (neto) 1,5kg (sh lantsett, voolik ja kaabel) Ühendustingimused Varustus puhastusmasina kaudu Pinge,

koormus, kaitse majaühenduse kaudu

Voolukiirus (nimivõimsus) 55ml/min Ümbritsev temperatuur 5°C kuni 40℃ Suhteline õhuniiskus

maksimaalne lineaarselt vähenev

Paigalduskoha kõrgus vt juurdekuuluvat puhastusmasinat Määrdumisaste 2 Kaitseaste (DIN EN 60529 järgi) IP21 Kontrolltähised VDE, EMV raadiohäirete kaitse, CSA CE-tähistus 2014/35/EL madalpingedirektiiv Tootja aadress Miele & Cie. KG, Carl-Miele-Straße 29,

200–230V 50Hz 12W 16A

80% temperatuuridel kuni 31°C 50% temperatuuridel 40°C

33332 Gütersloh, Saksamaa

200–240V 60Hz 10W 16A

fi - Sisältö

Laitteen osat ......................................................................................................................69

Pidä huolta ympäristöstäsi...............................................................................................71

Kuljetuspakkauksen uusiokäyttö ........................................................................................ 71

Vanhan laitteen käytöstä poistaminen................................................................................. 71

Asennus..............................................................................................................................72

Kaaviokuva DOS-moduulin sijoittamisesta ......................................................................... 72

DOS-moduulin asennus ...................................................................................................... 72

Kiinnitysseinään:............................................................................................................. 72

Kiinnitys tasolle:.............................................................................................................. 73

Sijoitus sivukaappiin:...................................................................................................... 73

Liitäntä................................................................................................................................74

DOS-moduulin liittäminen desinfektoriin............................................................................. 74

Siipipyörälaskuri ............................................................................................................. 74

Annostusletkujen vedonpoistin ........................................................................................... 74

Annostusletkujen liittäminen................................................................................................ 74

Annostusletkujen värimerkinnät .......................................................................................... 75

Huolto.................................................................................................................................. 75

Tekniset tiedot ...................................................................................................................76

fi - Laitteen osat

DOS-moduuli on ulkoinen annostusjärjestelmä, jonka saa liittää vain Miele desinfektoreihin. Se annostelee kussakin ohjelmavaiheessa tarvittavat nestemäiset prosessikemikaalit, kuten pesuaineen, desinfiointiaineen, neutralointiaineen tai huuhtelukirkasteen automaattisesti. Sen ansiosta koneen luukussa olevaa annostussäiliötä ei tarvitse täyttää, vaikka koneessa sellainen olisikin. Koneisiin voi mallin mukaan liittää enintään kaksi ulkoista annostusjärjestelmää.

Sopivia prosessikemikaaleja löydät Miele Professional-tuotevalikoimasta.

DOS-moduuleja voidaan liittää koneisiin myös jälkikäteen.

 Toiseen käyttötarkoitukseen muuntaminen ja moduuliin tehtävät muutokset aiheuttavat vaaratilanteita.

DOS-moduulia K 85 saa käyttää yksinomaan käyttöohjeessa mainittuihin käyttötarkoituksiin. Kaikenlainen muu käyttö ja muuntaminen toiseen käyttötarkoitukseen on ehdottomasti kielletty mahdollisten vaaratilanteiden välttämiseksi.

Miele ei vastaa vahingoista, jotka johtuvat asiattomasta tai käyttöohjeiden vastaisesta käytöstä.

Miele-huolto tai valtuutettu huoltoliike suorittaa käyttöönoton ja antaa sen yhteydessä käyttöopastusta henkilöstölle.

Lue ehdottomasti myös desinfektorin käyttöohje ja noudata erityisesti käyttöohjeen turvallisuusohjeita, jotka koskevat prosessikemikaalien käsittelyä.

 Asennusohjeen noudattamatta jättäminen voi aiheuttaa vahinkoja.

Lue tämä asennusohje huolellisesti ennen kuin alat asentaa DOSmoduulia.

Näin vältät mahdolliset vahingot ja DOS-moduulin rikkoutumisen. Säilytä asennusohje vastaisen varalle.

fi - Laitteen osat

DOS-moduulin käyttökohteet

DOS-moduulissa olevat merkinnät

DOS-moduuli K85 sopii käytettäväksi seuraavissa desinfektoreissa:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Prosessikemikaalien virtaussuunta

Varoitus: Sähköiskun vaara!

fi - Pidä huolta ympäristöstäsi

Kuljetuspakkauksen uusiokäyttö

Pakkaus suojaa tuotetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista.

Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen.

Vanhan laitteen käytöstä poistaminen

Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana.

Vie sen sijaan vanha tuote sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kysy tarvittaessa lisätietoja tuotteen toimittajalta.

Muista säilyttää tuote poissa lasten ulottuvilta kunnes viet sen keräyspisteeseen.

fi - Asennus

Kaaviokuva DOS-moduulin sijoittamisesta

 Kanisterin sijoittaminen väärään paikkaan aiheuttaa ongelmia annostuksessa.

Kanisterin saa sijoittaa korkeintaan koneen tasolle, sitä ei saa asettaa konetta ylemmäs tai koneen päälle. Annostusletku ei saa puristua eikä taittua liian jyrkille mutkille.

Aseta kanisteri koneen viereen lattialle tai viereiseen kaappiin.

Kiinnitys seinään:

DOS-moduulin asennus

Asennusta varten DOS-moduulin mukana toimitetaan kaksi kupukantaruuvia (4,2x25mm) ja kaksi ruuvitulppaa (6mm).

 Valitse DOS-moduulin asennuspaikaksi paikka, jossa moduuliin on

helppo päästä käsiksi, esim. seinä tai sivukaappi.

 Käytä oheista kaaviota apuna ja kiinnitä ruuvit seinään oikean etäi-

syyden (80,0mm) päähän toisistaan ja ripusta DOS-moduuli kiinnityskielekkeistään ruuvien varaan.

fi - Asennus

Kiinnitys tasolle:

Sijoitus sivukaappiin:

Voit kiinnittää DOS-moduulin myös tasolle, esim. ohuen kannatinlevyn tai teräslevyn päälle. Tätä varten DOS-moduulin alaosassa on kaksi reikää (76,0mm:n etäisyydellä toisistaan), joista moduuli voidaan kiinnittää tasoon halkaisijaltaan 3,9mm:n ruuveilla (eivät sisälly toimitukseen).

 Poraa kannatinlevyyn reiät moduulin ruuvinreikien kohdalle ja kiinni-

tä moduuli paikalleen kiertämällä ruuvit moduuliin levyn läpi alhaalta päin.

Jos käytät useampia DOS-moduuleja, tai jos haluat sijoittaa DOS-moduulin samaan sivukaappiin prosessikemikaalikanisterien kanssa, voit hankkia Miele tähän tarkoitukseen sopivan sivukaapin.

Varmista asennuksen yhteydessä, ettei annostusletkuihin tule taitoksia.

fi - Liitäntä

Siipipyörälaskuri

DOS-moduulin liittäminen desinfektoriin

DOS-moduulin K85 mukana toimitetaan siipipyörälaskuri, joka valvoo nestemäisten prosessikemikaalien annostusta.

Ota huomioon, että jos käytettävä kemikaali on hyvin viskoosista, laskuri ei välttämättä toimi tarkasti. Tällaisissa tapauksissa Mielehuollon on otettava annostuksenvalvonta pois käytöstä, jos konetta käytetään laboratoriokäytössä.

Annostusletkujen vedonpoistin

DOS-moduulien mukana toimitettu vedonpoistin asennetaan koneen takapuolelle oikealle alas. Sen tarkoituksena on estää letkujen irtoaminen letkujen liitäntäkauluksista.

Annostusletkujen liittäminen

DOS-moduuli testataan tehtaalla. Testiainejäämät ovat peräisin tästä testauksesta eivätkä ne merkitse sitä, että moduuli olisi ollut käytössä aiemmin.

 Vedä suojus irti letkun vapaasta päästä ja irrota imuputken suojakal-

vo.

 Liitä letku koneen annostusletkulle tarkoitettuun liitäntäkaulukseen.  Liitä moduuli virransyöttöliitäntään.

fi - Liitäntä

Annostusletkujen liitännät sijaitsevat koneen takaseinässä. Katso liitäntöjen kuvaus koneen käyttöohjeesta.

 Täytä tai vaihda kemikaalisäiliö, työnnä imuputki säiliöön ja paina

säiliön korkki kiinni niin, että se napsahtaa paikalleen.

 Työnnä imuputkea sen verran, että se ottaa kiinni säiliön pohjaan.

Ilmaa annostusjärjestelmä ja säädä annostusmäärä käyttöohjeen mukaisesti.

Annostusletkujen värimerkinnät

Jos käytät useampia annostusmoduuleita, eri aineita annostavat annostusletkut on merkittävä laitteen mukana toimitetuilla värietiketeillä, jotta letkut on helpompi pitää erillään toisistaan.

 Liimaa värietiketti imuputken läheisyyteen ja samanvärinen etiketti

letkun vapaaseen päähän, jotta pystyt erottamaan letkut ja niiden liitännät toisistaan.

Miele käyttää ja suosittelee seuraavia värimerkintöjä mallissa DOSK85:

– sininen: pesuaine – punainen: neutralointiaine – vihreä: desinfiointiaine / toinen, ylimääräinen pesuaine – valkoinen: happoa sisältävät prosessikemikaalt – keltainen: laboratoriotavaran käsittelyyn tarkoitetut erikoisaineet

Huolto

Miele-huolto huoltaa annostusjärjestelmän aina astianpesukoneen huoltotöiden yhteydessä.

fi - Tekniset tiedot

Korkeus 138,7mm Leveys 114,9mm Syvyys 114,2mm Paino (netto) 1,5kg (imuputken, letkun ja liitäntäjohdon

kanssa)

Sähköliitäntä Sähkönsyöttö astianpesukoneeseen liitettä-

vän pistokkeen kautta

Jännite, liitäntäteho, sulakkeet

Pumppausteho (nimellisteho) 55ml/min Ympäristön lämpötila 5°C - 40°C Suhteellinen ilmankosteus:

enintään lineaarisesti vähentyen arvoon

Sijoituspaikan korkeus ks. astianpesukoneen asennusohje Likaantumisaste 2 Kotelointiluokka (DIN EN 60529) IP 21 Tyyppihyväksynnät VDE, EMC, radiohäiriösuojattu, CSA CE-merkintä 2014/35/EY Pienjännitedirektiivi Valmistajan osoite Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% enint. 31°C:n lämpötiloissa 50% enint. 40°C:n lämpötiloissa

33332 Gütersloh, Saksa

200 - 240V 60Hz 10W 16A

fr - Table des matières

Description de l'appareil...................................................................................................78

Votre contribution à la protection de l'environnement ..................................................80

Elimination des emballages de transport............................................................................ 80

Votre ancien appareil .......................................................................................................... 80

Montage .............................................................................................................................81

Représentation schématique du module DOS.................................................................... 81

Montage du module DOS.................................................................................................... 81

Montage en suspension:............................................................................................... 81

Montage horizontal:....................................................................................................... 81

Rangement dans un meuble adjacent: ......................................................................... 82

Raccordement ...................................................................................................................83

Raccordement du module DOS au laveur-désinfecteur ..................................................... 83

Débitmètre à hélice ........................................................................................................ 83

Passe-câbles pour tuyaux de dosage................................................................................. 83

Raccordement des tuyaux de dosage ................................................................................ 83

Marquage de couleurs des tuyaux de dosage.................................................................... 84

Maintenance........................................................................................................................ 84

Caractéristiques techniques ............................................................................................85

fr - Description de l'appareil

Le module DOS est un système de dosage externe qui est uniquement conçu pour un raccordement sur des laveurs-désinfecteurs Miele. Il dose automatiquement les produits chimiques liquides comme les produits nettoyant, désinfectant, agent neutralisant ou produit de dosage, durant les phases de programme correspondantes. Par conséquent, il n'est plus nécessaire de remplir le réservoir de dosage dans la porte du laveur-désinfecteur si ce dernier est présent. En fonction de l'équipement de la machine, il est possible de raccorder jusqu'à deux systèmes de dosage externes.

Vous trouverez les produits chimiques appropriés dans la gamme de produits Miele Professional.

Les modules DOS peuvent également être montés et raccordés par la suite.

 Risque en cas de transformation ou modification Notez que l'utilisation du module DOS K 85 est exclusivement au-

torisée aux fins prévues dans les instructions de montage. Toute autre utilisation ainsi que toute transformation ou modification est interdite et peut être dangereuse.

Miele décline toute responsabilité pour des dommages causés par une utilisation incorrecte, non conforme aux consignes.

Seul le service après-vente Miele ou les professionnels agréés sont habilités à effectuer la première mise en service et former le personnel utilisateur.

Veuillez respecter le mode d'emploi du laveur-désinfecteur et notamment les consignes de sécurité et les mises en garde lors de l'utilisation de produits chimiques.

 Dommages provoqués par le non respect des instructions de montage.

Lisez attentivement les instructions de montage, avant d'installer le module DOS.

Vous vous protégerez ainsi et éviterez de détériorer le module DOS. Conservez bien soigneusement les instructions de montage.

fr - Description de l'appareil

Domaines d'application du module DOS

Symboles placés sur le module DOS

Le module DOS K 85 convient aux laveurs-désinfecteurs suivants:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Sens d'écoulement des produits chimiques

Attention: risque d'électrocution!

fr - Votre contribution à la protection de l'environnement

Elimination des emballages de transport

Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages.

Votre ancien appareil

Les appareils électriques et électroniques dont on se débarrasse contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères!

Faites appel au service d'enlèvement mis en place par votre commune, déposez votre ancien appareil dans un point de collecte ou renseignez-vous auprès de votre revendeur.

Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlèvement.

fr - Montage

Représentation schématique du module DOS

 Problèmes de dosage en raison d'une mauvaise installation du bidon.

Le bidon ne doit pas être placé sur le laveur ou au-dessus du laveur. Vérifiez que le tuyau de dosage n'est pas coudé ou coincé.

Conservez le bidon par terre, près du laveur, ou dans un placard situé à proximité.

Montage en suspension:

Montage du module DOS

Pour le montage, deux vis à tête bombée (4,2 x 25mm) et deux chevilles (6mm) sont jointes au module DOS.

 Choisissez pour l'installation du module DOS, un endroit facilement

accessible, par ex. fixé au mur ou dans l'armoire.

 Fixez à l'aide du schéma, les vis à un bon intervalle (80,0mm) et

suspendez le module DOS sur les pattes de fixation prévues à cet effet.

Montage horizontal:

Pour fixer le module DOS, par ex. sur une plaque de support ou une tôle fine, deux fixations (76,0mm) sont placées dans la partie inférieure du module DOS pour des vis d'un diamètre de 3,9mm (non fournies).

 Percez deux trous dans la plaque de support et fixez le module

DOS par le dessous.

fr - Montage

Rangement dans un meuble adjacent:

Lors de l'utilisation de plusieurs modules DOS, ou lorsque le module DOS doit être logé avec les bacs des produits chimiques, un meuble adjacent approprié est disponible auprès de Miele.

Lors du montage, veillez à ce que les tuyaux ne soient pas pliés.

Débitmètre à hélice

fr - Raccordement

Raccordement du module DOS au laveur-désinfecteur

Le débitmètre est joint au module DOS K 85 et contrôle si les produits chimiques liquides sont dosés.

En cas d'utilisation de produits chimiques très visqueux, il peut se produire des erreurs de contrôle de dosage. Dans ce cas, le contrôle de dosage pour des applications de laboratoire doit être désactivé par le service après-vente Miele.

Passe-câbles pour tuyaux de dosage

Un passe-câbles joint pour les tuyaux de dosage est fixé aux modules DOS en bas à droite à l'arrière du laveur-désinfecteur et évite aux tuyaux des raccords de dosage de se détacher.

Raccordement des tuyaux de dosage

Le fonctionnement du module DOS est vérifié à l'usine. Des résidus du test sont une conséquence de ce contrôle et ne sont pas la marque d'une utilisation préalable.

 Retirez le capuchon de l'extrémité libre du tuyau et le film de pro-

tection de la canne d'aspiration.

 Reliez le tuyau au raccord de dosage sur le laveur-désinfecteur.  Branchez l'appareil.

fr - Raccordement

Les raccordements pour les tuyaux de dosage se trouvent à l'arrière du laveur-désinfecteur. Vous trouverez la description des raccordements dans le mode d'emploi du laveur-désinfecteur.

 Remplissez et remplacez le bac, insérez la canne de dosage et

pressez le couvercle de fermeture vers le bac jusqu'à ce qu'il s'enclenche.

 Adaptez la canne de dosage en la déplaçant en fonction de la taille

du bac, jusqu'à ce qu'elle est atteint le fond du bidon.

Vérifiez les indications concernant la purge d'air du dispositif de dosage et le réglage de la quantité de dosage dans le mode d'emploi.

Marquage de couleurs des tuyaux de dosage

Pour faire une distinction lors du raccordement de plusieurs modules de dosage, il faut équiper les tuyaux de dosage de stickers de couleur joints.

 Collez le sticker de couleur à proximité de la canne d'aspiration et

la même couleur juste devant l'extrémité libre du tuyau pour per-

mettre une attribution claire. Miele utilise et recommande pour le DOS K 85: le marquage – bleu: pour le détergent – rouge: pour le produit de neutralisation – vert : pour le désinfectant / un deuxième détergent supplémentaire

– blanc: pour les produits chimiques contenant des acides – jaune: pour des applications de laboratoire pour des domaines

d'application spécifiques

Maintenance

La maintenance du système de dosage est réalisée dans le cadre de la maintenance du laveur-désinfecteur par le service après-vente Miele.

fr - Caractéristiques techniques

Hauteur 138,7mm Largeur 114,9mm Profondeur 114,2mm Poids net 1,5kg (y compris canne, tuyau et câble) Conditions de raccordement Alimentation via le laveur-désinfecteur Tension,

valeur de raccordement, protection par fusible via la prise électrique

Débit de dosage (puissance nominale) 55ml/min Température ambiante De 5°C à 40°C Humidité de l'air relative maximale

Décroissance linéaire jusqu'à

Altitude du lieu d'installation voir laveur-désinfecteur correspondant Degré de salissure 2 Type de protection selon la norme DIN EN

60529 Labels de conformité CEM, Antiparasitage EMV, CSA Marquage CE Directive basse tension 2014/35/UE Adresse du fabricant Miele & Cie. KG, Carl-Miele-Str. 29,

200 - 230V 50Hz 12W 16A

80% pour les températures jusqu'à 31°C 50% pour les températures jusqu'à 40°C

IP21

33332 Gütersloh, Allemagne

200 - 240V 60Hz 10W 16A

hr - Sadržaj

Opis uređaja.......................................................................................................................87

Vaš doprinos zaštiti okoliša..............................................................................................89

Zbrinjavanje transportne ambalaže .................................................................................... 89

Zbrinjavanje dotrajalog uređaja........................................................................................... 89

Ugradnja.............................................................................................................................90

Shematski raspored DOSmodula....................................................................................... 90

Montaža DOSmodula......................................................................................................... 90

Viseća montaža: ............................................................................................................. 90

Položena montaža: ......................................................................................................... 90

Postavljanje u bočni ormarić: ......................................................................................... 91

Priključak............................................................................................................................92

Priključenje DOSmodula na uređaj za pranje ..................................................................... 92

Krilno brojilo ................................................................................................................... 92

Vlačno rasterećenje dozirnog crijeva................................................................................... 92

Priključak crijeva za doziranje.............................................................................................. 92

Označavanje crijeva za doziranje bojom ............................................................................. 93

Održavanje .......................................................................................................................... 93

Tehnički podaci..................................................................................................................94

hr - Opis uređaja

DOSmodul je vanjski sustav za doziranje predviđen samo za priključivanje na Miele uređaje za pranje. Automatski dozira tekuće procesne kemikalije u odgovarajućim programskim fazama, primjerice sredstvo za pranje, dezinfekciju, neutralizaciju ili sredstvo za ispiranje. U tom slučaju nije potrebno puniti spremnike za doziranje u vratima uređaja za pranje, ukoliko takvi postoje. Ovisno o opremi uređaja mogu se priključiti do dva vanjska sustava za doziranje.

Odgovarajuću procesnu kemiju naći ćete u Miele Professional asortimanu.

DOSmoduli mogu se i naknadno montirati i priključiti.

 Opasnosti zbog pregrađivanja ili izmjena Pazite jer je DOSmodul K85 dozvoljen isključivo za način primjene

kakav je opisan u uputama za ugradnju. Bilo kakvi drugi načini uporabe, preinake i promjene nisu dozvoljeni i mogu biti opasni.

Tvrtka Miele ne preuzima odgovornost za štete nastale nenamjenskom uporabom ili nepravilnim rukovanjem.

Miele servisna služba ili ovlašteni stručnjaci vrše prvo puštanje u pogon i upućuju Vas kao osoblje koje će rukovati uređajem.

Pročitajte upute za uporabu uređaja za pranje i pritom posebno pazite sigurnosne napomene i upozorenja vezana za rukovanje procesnim kemikalijama.

 Štete uzrokovane nepoštivanjem uputa za ugradnju. Prije no što postavite DOSmodul pažljivo pročitajte upute za ug-

radnju. Na taj način ćete zaštititi sebe i izbjeći oštećenja DOSmodula.

Upute za ugradnju pažljivo sačuvajte.

hr - Opis uređaja

Mjesto postavljanja DOS-modula

Simboli na DOSmodulu

DOS-modul K 85 prikladan je za sljedeće uređaje za pranje:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

Smjer protoka procesnih kemikalija

Pažnja: Opasnost od električnog udara!

hr - Vaš doprinos zaštiti okoliša

Zbrinjavanje transportne ambalaže

Ambalaža štiti od oštećenja tijekom transporta. Ambalažni materijal odabran je imajući u vidu utjecaj na okoliš i mogućnost zbrinjavanja te se zato može reciklirati.

Recikliranjem ambalažnog materijala štede se sirovine i smanjuje nakupljanje otpada.

Zbrinjavanje dotrajalog uređaja

Dotrajali električni i elektronički uređaji još uvijek sadrže brojne korisne materijale. No, oni sadrže i štetne tvari koje su bile neophodne za njihov rad i sigurnost. Te tvari u kućnom otpadu ili zbog nepropisnog zbrinjavanja mogu naškoditi zdravlju ljudi i okolišu. Stoga dotrajali uređaj nikada nemojte bacati u kućni otpad.

Umjesto takvog načina zbrinjavanja koristite obližnje centre za prihvat i daljnje zbrinjavanje starih električnih i elektroničkih uređaja. Možete se i informirati na prodajnom mjestu.

Pobrinite se da Vaš dotrajali uređaj do odvoza bude spremljen izvan dohvata djece.

hr - Ugradnja

Shematski raspored DOSmodula

 Problemi s doziranjem zbog pogrešnog postavljanja kanistra. Kanistar se ne smije odložiti na uređaj ili iznad uređaja za pranje. Pri

tome pazite da crijevo za doziranje nije presavijeno ili prignječeno. Postavite spremnik na pod pored uređaja za pranje ili u susjedni or-

marić.

Viseća montaža:

Položena montaža:

Montaža DOSmodula

Za montažu DOSmodula priložena su dva vijka (4,2 x 25 mm) i dvije tiple (6mm).

 Za DOSmodul odaberite lako dostupno mjesto, primjerice na zidu

ili u ormaru.

 Pomoću nacrta pričvrstite vijke u pravilnom razmaku (80,0mm) i

DOSmodul objesite na za to predviđene spojke.

Za učvršćenje DOSmodula, primjerice na tanku nosivu ploču ili lim, u donjem se dijelu DOSmodula nalaze dva otvora (76,0mm) za vijke promjera 3,9mm (koji nisu priloženi).

 Probušite dvije rupice u nosivu ploču i DOSmodul pričvrstite vijci-

ma odozdo.

hr - Ugradnja

Postavljanje u bočni ormarić:

Kada upotrebljavate više DOSmodula ili kada se DOSmodul postavlja zajedno sa spremnikom za procesne kemikalije, Miele nudi odgovarajući bočni ormarić.

Prilikom postavljanja pazite da crijevo nije savinuto odnosno prelomljeno.

hr - Priključak

Krilno brojilo

Priključenje DOSmodula na uređaj za pranje

Krilno brojilo priloženo je DOSmoduluK85 i nadzire dozira li se tekuća procesna kemikalija.

Uzmite u obzir da vrlo viskozna procesna kemija može uzrokovati greške u nadzoru doziranja. U takvim slučajevima Miele servisna služba mora isključiti nadzor doziranja kod laboratorijskih primjena.

Vlačno rasterećenje dozirnog crijeva

DOSmodulima priloženo vlačno rasterećenje dozirnog crijeva postavlja se desno dolje na stražnju stranu uređaja za pranje i sprječava oslobađanje crijeva iz dozirnog nastavka.

Priključak crijeva za doziranje

DOS modul u tvornici je ispitan na ispravnost rada. Ostaci bezopasnog sredstva za ispitivanje posljedica su tog ispitivanja i nisu znak da je perilica prethodno već upotrebljavana.

 Skinite zaštitnu kapu sa slobodnog kraja crijeva i zaštitnu foliju s

usisnog nastavka.

 Crijevo spojite s nastavkom za doziranje na uređaju za pranje.  Priključite napajanje strujom.

hr - Priključak

Priključci za crijeva za doziranje nalaze se na stražnjoj strani uređaja za pranje. Opis priključaka naći ćete u Uputama za uporabu uređaja za pranje.

 Napunite spremnik ili ga zamijenite, postavite nastavak za doziranje

i pritisnite poklopac prema dolje dok ne uskoči na svoje mjesto.

 Pomicanjem prilagodite nastavak za doziranje prema veličini sprem-

nika, dok ne dosegnete dno kanistra.

Pridržavajte se preporuka za odzračivanje sustava za doziranje i podešavanje količine za doziranje u uputama za uporabu.

Označavanje crijeva za doziranje bojom

Kako bi se priključci više modula za doziranje razlikovali, crijeva za doziranje morate označiti priloženim samoljepljivim etiketama u boji.

 Etiketu u boji nalijepite u blizini usisne cijevi i etiketu iste boje zali-

jepite uz završetak crijeva kako biste omogućili jasan raspored. Miele koristi i za DOS K 85 preporučuje: – plava: za sredstvo za pranje – crvena: za sredstvo za neutralizaciju – zelena: za sredstvo za dezinfekciju / dodatno drugo sredstvo za

pranje – bijela: za procesne kemikalije koje sadržavaju kiseline – žuta: kod laboratorijskih primjena za specijalna područja uporabe

Održavanje

Održavanje sustava za doziranje vrši Miele servis u sklopu servisiranja uređaja za pranje.

hr - Tehnički podaci

Visina 138,7mm Širina 114,9mm Dubina 114,2mm Težina (neto) 1,5kg (uklju. nastavak, crijevo i kabel) Uvjeti spajanja Napajanje kroz uređaj za pranje Napon,

priključna snaga, osigurač putem kućne instalacije

Učinak (nazivna snaga) 55ml/min Temperatura okoline 5°C do 40°C Relativna vlažnost zraka

maksimalna linearno opadajuća do

Povišeno mjesto za postavljanje Pogledajte pripadajući uređaj za pranje Stupanj zaprljanja 2 Vrsta zaštite (prema DIN EN 60529) IP21 Ispitne oznake VDE, EMC zaštita od radijskih smetnji, CSA CE-oznaka 2014/35/EG direktiva o električnoj opremi

Adresa proizvođača Miele & Cie. KG, Carl-Miele-Straße 29,

200 - 230V 50Hz 12W 16A

80% za temperature do 31°C 50% za temperature do 40°C

namijenjenoj upotrebi u određenim naponskim granicama

33332 Gütersloh, Germany

200 - 240V 60Hz 10W 16A

hu - Tartalom

Készülékleírás....................................................................................................................96

Az Ön hozzájárulása a környezetvédelemhez ................................................................98

A csomagolóanyag megsemmisítése ................................................................................. 98

A régi készülék selejtezése.................................................................................................. 98

Szerelés..............................................................................................................................99

A DOS-modul vázlatos felépítése........................................................................................ 99

A DOS-modul beszerelése.................................................................................................. 99

Függesztett felszerelés:.................................................................................................. 99

Fekvő felszerelés: ........................................................................................................... 99

Oldalsó szekrényben való elhelyezés:.......................................................................... 100

Csatlakozás......................................................................................................................101

A DOS-modul csatlakoztatása a tisztító automatához...................................................... 101

Járókerék-számláló ...................................................................................................... 101

Az adagolótömlők feszültségmentesítése......................................................................... 101

Az adagolótömlők csatlakoztatása.................................................................................... 101

Az adagoló tömlők színjelölése ......................................................................................... 102

Karbantartás...................................................................................................................... 102

Műszaki adatok ...............................................................................................................103

hu - Készülékleírás

A DOS-modul egy külső adagolórendszer, amelyet kizárólag a Miele tisztító automatáihoz lehet csatlakoztatni. A modul a megfelelő programszakaszokban automatikusan adagolja a folyékony vegyszereket, például a mosó-, fertőtlenítő-, semlegesítő- vagy öblítőszereket. Így nem szükséges az adagolótartály megtöltése a tisztító automaták ajtajában, amennyiben rendelkeznek ilyennel. A készülék kialakításától függően legfeljebb két külső adagolórendszert csatlakoztathat.

Megfelelő vegyszereket a Miele Professional termékkínálatban talál.

A DOS-modult utólagosan is be lehet szerelni és be lehet kötni.

 Átépítések vagy módosítások miatti veszély Vegye figyelembe, hogy a K85DOS-modul kizárólag a szerelési út-

mutatóban megjelölt célú felhasználásra alkalmas. Semmilyen más felhasználás, átépítés és módosítás nem megengedett, és ezek veszélyesek is lehetnek.

A Miele nem vállal felelősséget olyan károkért, amelyeket nem rendeltetésszerű használat vagy hibás működtetés okoz.

A Miele Vevőszolgálat vagy a megfelelően képzett szakemberek elvégzik az első üzembe helyezést, és megadja Önnek a kezelőszemélyzet számára szükséges képzést.

Vegye figyelembe a tisztító automata használati utasítását, különösen a folyamatvegyszerek kezelésével kapcsolatos biztonsági és figyelemfelhívó utasításokat.

 A szerelési útmutató figyelmen kívül hagyásából adódó károk. A DOS-modul beszerelése előtt olvassa el figyelmesen a szerelési

útmutatót. Ezáltal megvédi önmagát és másokat, valamint elkerüli a DOS-mo-

dul károsodását. Gondosan őrizze meg a szerelési útmutatót.

hu - Készülékleírás

A DOS modul alkalmazási területei

A DOS-modulon elhelyezett szimbólumok

A K 85-ös DOS-modul a következő mosogató automatákhoz való használatra alkalmas:

– PG 8562 – PG 8591 – PG 8581 – PG 8592 – PG 8582 – PG 8593 – PG 8583

 

A folyamat vegyszerek folyásiránya

Vigyázat: Villamos áramütés általi veszély!

hu - Az Ön hozzájárulása a környezetvédelemhez

A csomagolóanyag megsemmisítése

A csomagolás megóvja a készüléket a szállítási sérülésektől. A csomagolóanyagokat környezetvédelmi és hulladékkezelés-technikai szempontok alapján választották ki, így azok újrahasznosíthatók.

A csomagolásnak az anyagkörforgásba való visszavezetése nyersanyagot takarít meg és csökkenti a keletkező hulladék mennyiségét. Szakkereskedője visszaveszi a csomagolást.

A régi készülék selejtezése

A használt elektromos és elektronikus készülékek még jelentős menynyiségben tartalmaznak értékes anyagokat. Azonban káros anyagokat is tartalmaznak, amelyek a működéshez és biztonsághoz voltak szükségesek. Ezek a szemétbe kerülve vagy nem megfelelő kezelés esetén ártalmassá válhatnak az emberi egészségre és a környezetre. Ezért semmi esetre se dobja szemétbe a régi készülékét.

Ehelyett vegye igénybe a lakóhelyén a használt elektromos és elektronikus készülékek leadására és hasznosítására felállított hulladékgyűjtő udvarokat. Adott esetben tájékozódjon kereskedőjénél.

Gondoskodjon arról, hogy selejtezendő készüléke az elszállításig a gyermekek elől biztosan elzárt helyen legyen tárolva.

hu - Szerelés

A DOS-modul vázlatos felépítése

 Adagolási probléma a tartály helytelen felállítása miatt. A tartály nem helyezhető a tisztító automatára vagy az automata fö-

lé. Ügyeljen arra, hogy az adagolótömlő ne törjön meg és ne szoruljon be.

Állítsa a tartályt a tisztító automata mellé a padlóra vagy az egyik mellette lévő szekrényre.

Függesztett felszerelés:

Fekvő felszerelés:

A DOS-modul beszerelése

A DOS-modul beszereléséhez két gömbölyű fejű csavar (4,2x25mm) és két dübel (6mm) áll rendelkezésre.

 Válasszon egy jól hozzáférhető helyet a DOS-modul számára, pl. a

falnál vagy a szekrényben.

 A vázlat segítségével rögzítse a csavarokat a megfelelő távolságban

(80,0mm), és az erre a célra szolgáló fülekkel akassza fel.

A DOS-modul pl. egy keskeny tartólécre vagy lemezre történő rögzítéséhez a DOS-modul alsó részén két szem található (76,0mm) 3,9mm átmérőjű csavarokhoz (ezeket a csomag nem tartalmazza).

 Fúrjon két átmenő furatot a tartólécbe, és alulról csavarozza be a

DOS-modult.

hu - Szerelés

Oldalsó szekrényben való elhelyezés:

Ha több DOS-modult használ, vagy ha a DOS-modult a vegyszerek tartályával együtt kell elhelyeznie, akkor a Miele ehhez egy megfelelő oldalsó szekrényt kínál.

A beszerelésnél ügyeljen arra, hogy a tömlő ne törjön meg.

100

Miele DOS K 85 flex assembly instruction [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Entsorgung der Transportverpackung

Entsorgung des Altgerätes

Hängende Montage:

Montage des DOS-Modul

Liegende Montage:

Unterbringung im Seitenschrank:

Flügelradzähler

Anschluss des DOS-Modul am Reinigungsautomat

Zugentlastung für Dosierschläuche

Anschluss der Dosierschläuche

Farbliche Kennzeichnung der Dosierschläuche

Wartung

Likvidace obalového materiálu

Likvidace starého přístroje

Závěsná montáž:

Montáž naležato:

Montáž DOS modulu

Průtokoměr

Držák pro dávkovací hadice

Připojení dávkovacích hadic

Údržba

Bortskaffelse af emballagen

Bortskaffelse af et gammelt produkt

Hængende montering:

Liggende montering:

Montering af DOS-modulet

Flowmeter

Tilslutning af DOS-modulet til rengøringsmaskinen

Trækaflastning til doseringsslanger

Tilslutning af doseringsslanger

Farvemærkning på doseringsslangerne

Vedligeholdelse

Αξιοποίηση της συσκευασίας

Αξιοποίηση της παλιάς συσκευής

Ανάρτηση της μονάδας:

Τοποθέτηση της μονάδας δοσολογίας

Επικαθήμενη τοποθέτηση:

Τοποθέτηση στο πλευρικό ντουλάπι:

Μετρητής φτερωτής

Σύνδεση των σωλήνων δοσολογίας

Χρωματικός διαχωρισμός των σωλήνων δοσομέτρησης.

Συντήρηση

Disposal of the packing material

Disposing of your old machine

Wall mounted:

Surface mounted:

Fitting the dispensing module

Installation inside an adjacent unit:

Flowmeter

Strain relief for dispensing hoses

Connecting the dispensing hoses

Colour coding on the dispensing hoses

Maintenance

Eliminación del embalaje de transporte

Reciclaje de aparatos inservibles

Montaje suspendido:

Montaje horizontal:

Alojamiento en armario lateral:

Caudalímetro

Prensacables para mangueras de dosificación

Conexión de las mangueras de dosificación

Identificación mediante colores de las mangueras de dosificación

Mantenimiento

Transpordipakendi käitlemine

Vana seadme käitlemine

Rippuv paigaldus:

Pikali paigaldus:

“DOS”-mooduli paigaldus

Tiivikarvesti

“DOS”-mooduli ühendamine puhastusmasinaga

Doseerimisvoolikute tõmbetõkis

Doseerimisvoolikute ühendamine

Doseerimisvoolikute värviline märgistus

Hooldus

Kuljetuspakkauksen uusiokäyttö

Vanhan laitteen käytöstä poistaminen
