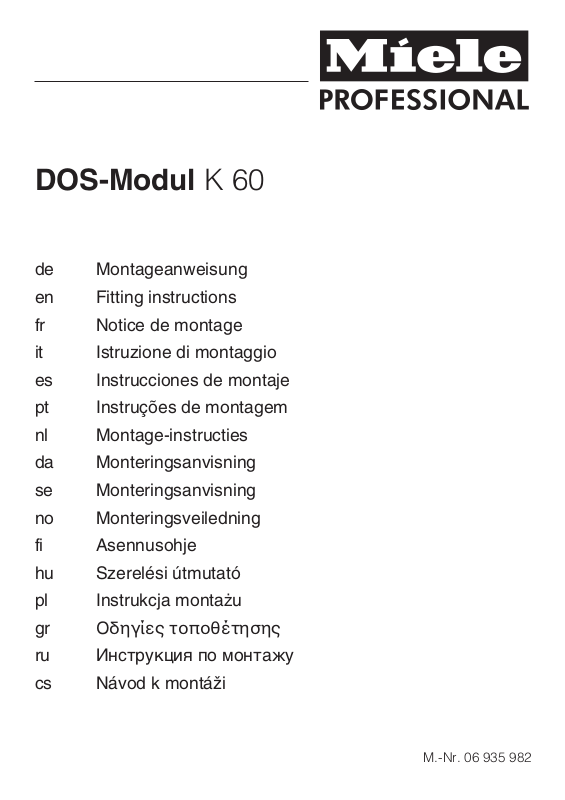

Miele DOS-K 60 assembly instruction [de]
DOS-Modul K60
de Montageanweisung
en Fitting instructions
fr Notice de montage
it Istruzione di montaggio
es Instrucciones de montaje
pt Instruções de montagem
nl Montage-instructies
da Monteringsanvisning
se Monteringsanvisning
no Monteringsveiledning
fi Asennusohje
hu Szerelési útmutató
pl Instrukcja monta¿u
gr ПдзгЯет фпрпиЭфзузт
ru Инструкция по монтажу
cs Návod k montái
M.-Nr. 06 935 982
de...............................................................3
en...............................................................6
fr ...............................................................9
it...............................................................12
es ..............................................................16
pt ..............................................................19
nl ..............................................................22
da..............................................................25
sv ..............................................................28
no..............................................................31
fi...............................................................34
hu..............................................................37
pl ..............................................................40
gr ..............................................................43
ru ..............................................................46
cs ..............................................................49
2
Gerätebeschreibung
Das DOS-Modul K 60 ist ein externes
Dosiersystem. Es dosiert in den ent
sprechenden Programmabschnitten au
tomatisch flüssige Spülzusätze, z. B.
Reinigungsmittel. Dadurch entfällt das
Füllen des Dosierbehälters in der Tür
der Spülautomaten.
DOS-Module können auch nachträglich
montiert und angeschlossen werden.
Die erste Inbetriebnahme des DOSModuls sowie die Einweisung des
Bedienpersonals erfolgt durch den
Miele-Kundendienst oder dessen
autorisierte Fachkräfte.
Beachten Sie die Sicherheitshinweise des Gerätes, an welches das
DOS-Modul angeschlossen wird.
-
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs
materialien sind nach umweltverträgli
chen und entsorgungstechnischen Ge
sichtspunkten ausgewählt und deshalb
recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu
rück.
-
-
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate
rialien. Sie enthalten aber auch schädli
che Stoffe, die für ihre Funktion und Si
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die an Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem
Händler.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf
bewahrt wird.
-
-
-
-
-
-
3

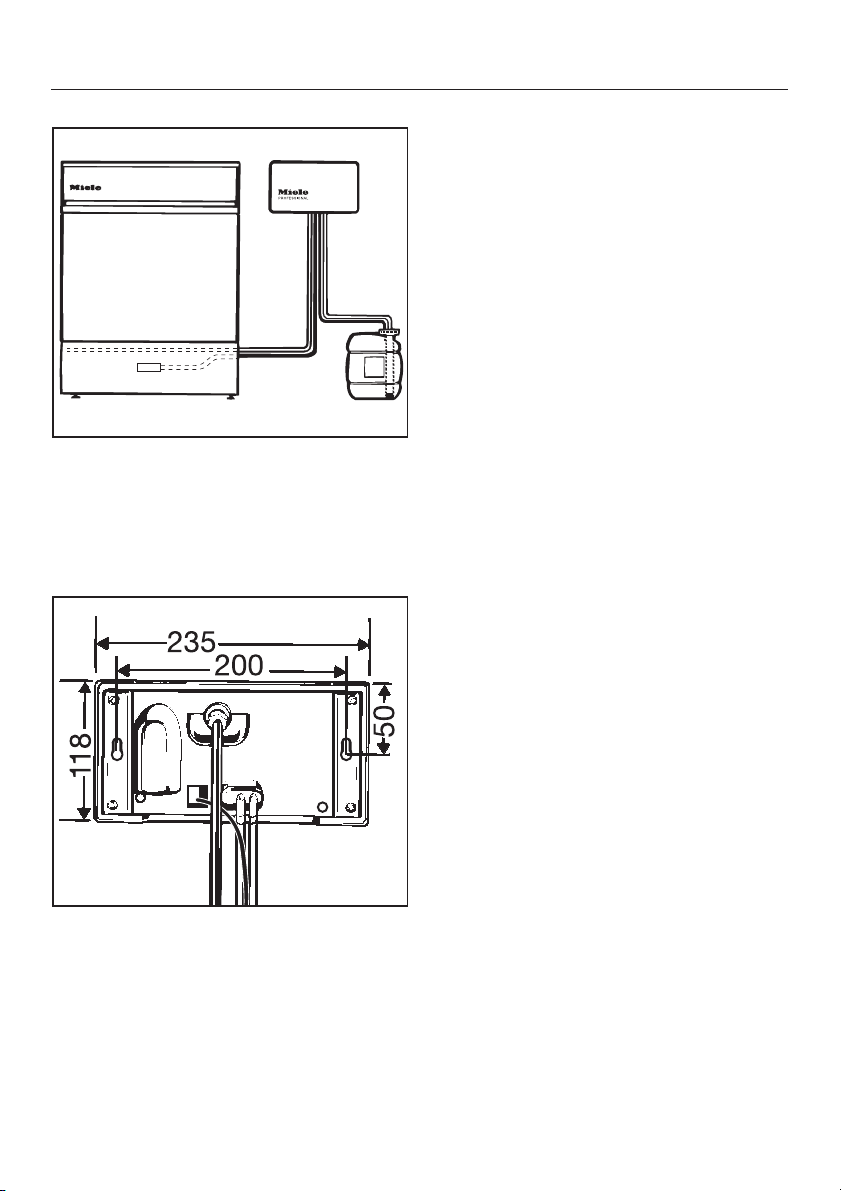

Montage und Anschluss
Modul an der Wand anbringen.
^
Blaue Schutzkappen von den Schläu
^
chen abziehen.
Die Schläuche des DOS-Moduls sind
mit blauen Schutzkappen als Tropfsi
cherung für den Transport verschlos
sen.
Schläuche mit Dosierlanze und Do
^
sierstutzen verbinden.
Stromversorgung anschließen.
^
-
-
-
-
Für die Wandmontage liegen dem
DOS-Modul zwei Linsenblechschrauben (4,8 x 32) und zwei Dübel (8 mm)
bei.

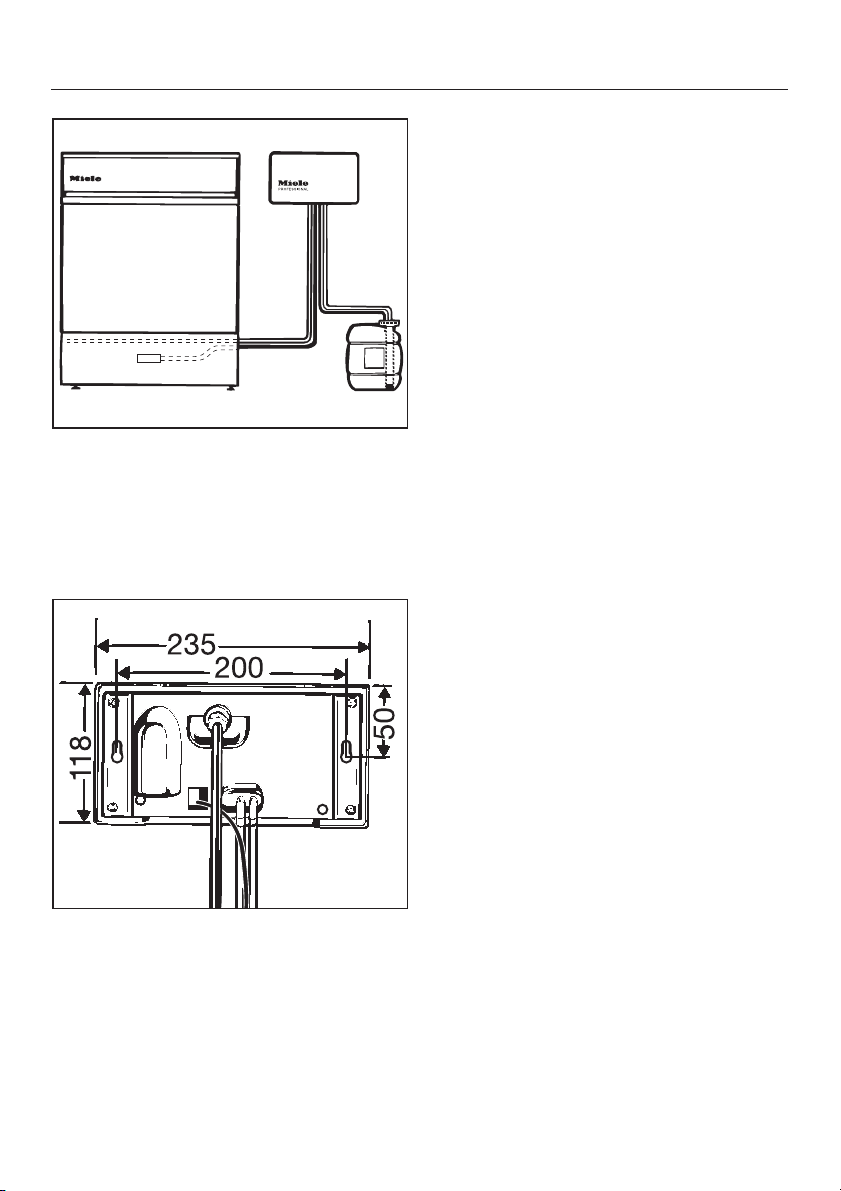

Maße:
Die Anschlüsse für die Stromversor
gung und den Dosierschlauch befinden
sich an der Geräterückwand der Spülautomaten (siehe folgende Seiten).
^ Verschlussstopfen der Dosierlanze
verschieben, um die Länge der Dosierlanze der Containergröße anzupassen.
^ Behälter füllen, die Dosierlanze ein-
setzen und den Verschlussstopfen
fest zudrehen.
Entlüftung und Einstellung der Dosier
mengen sind in den Gebrauchsanwei
sungen der Spülautomaten beschrie
ben.
-
-
-
-
4

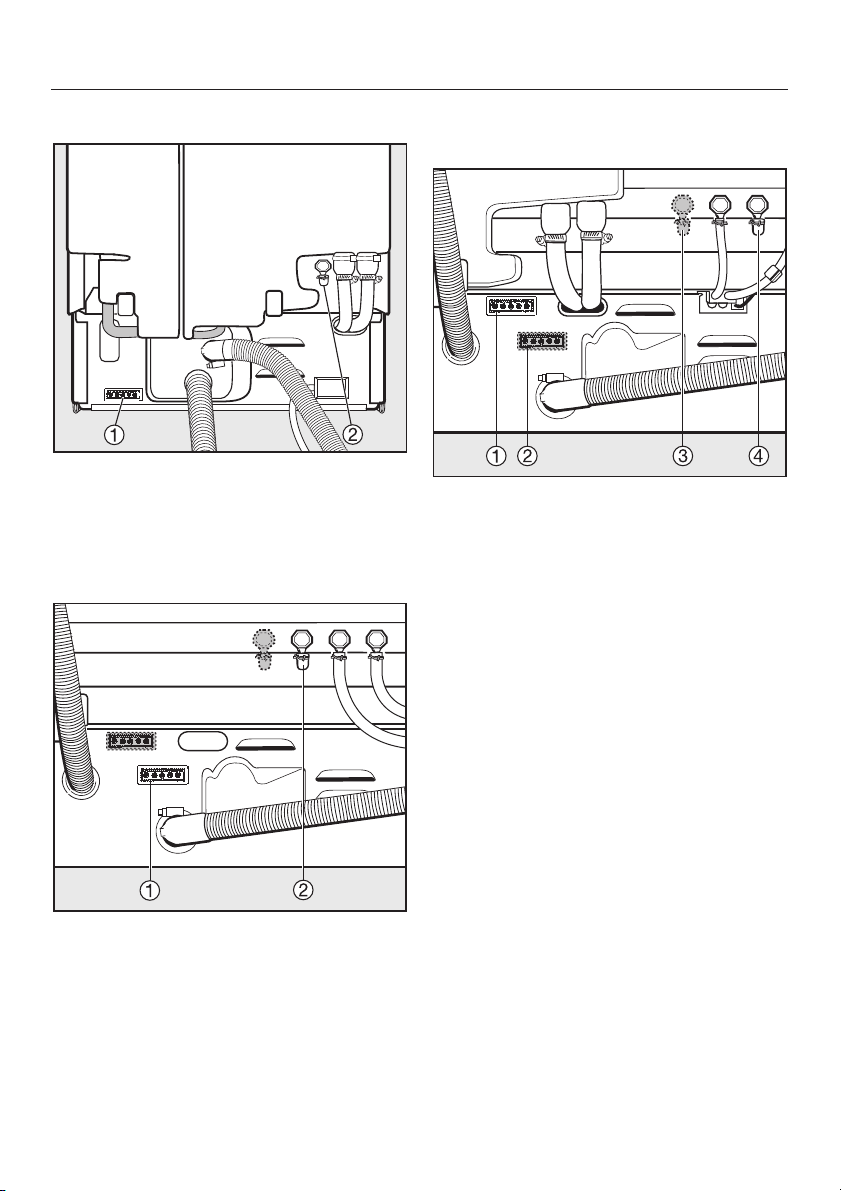

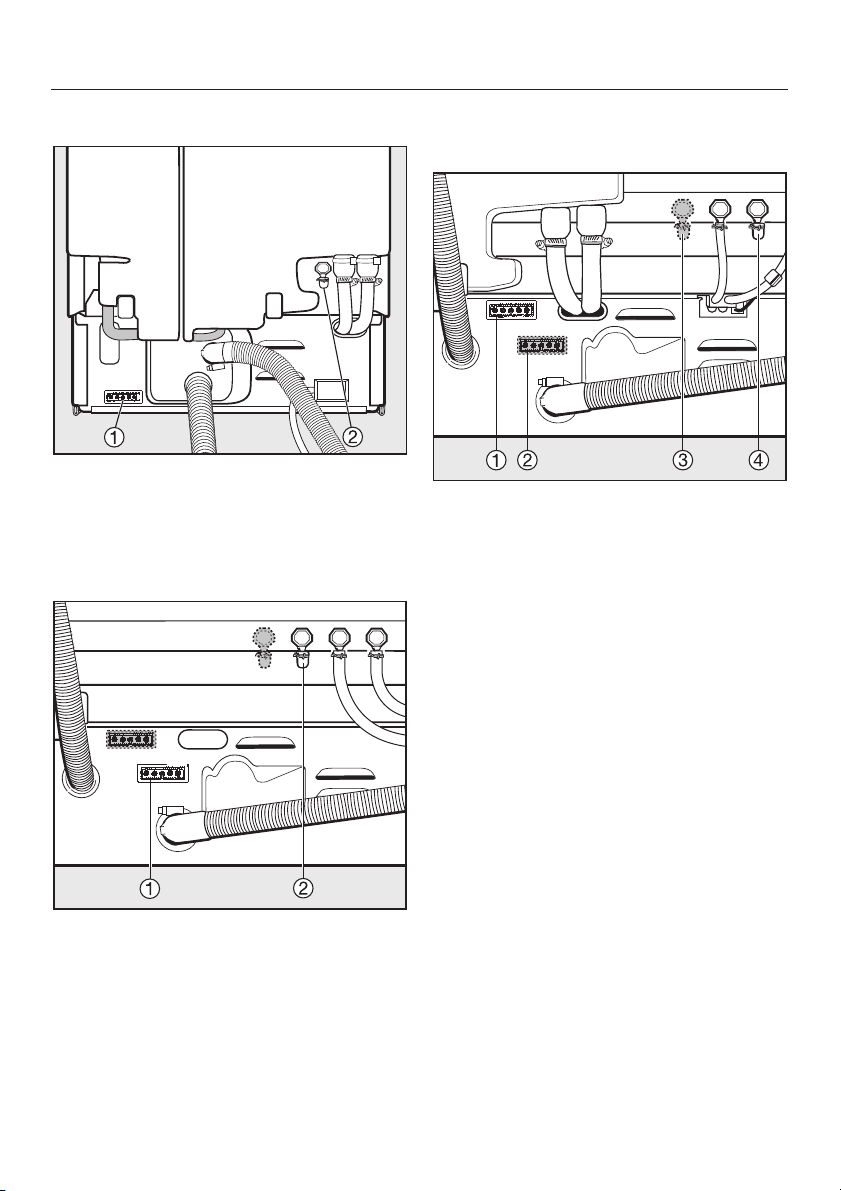

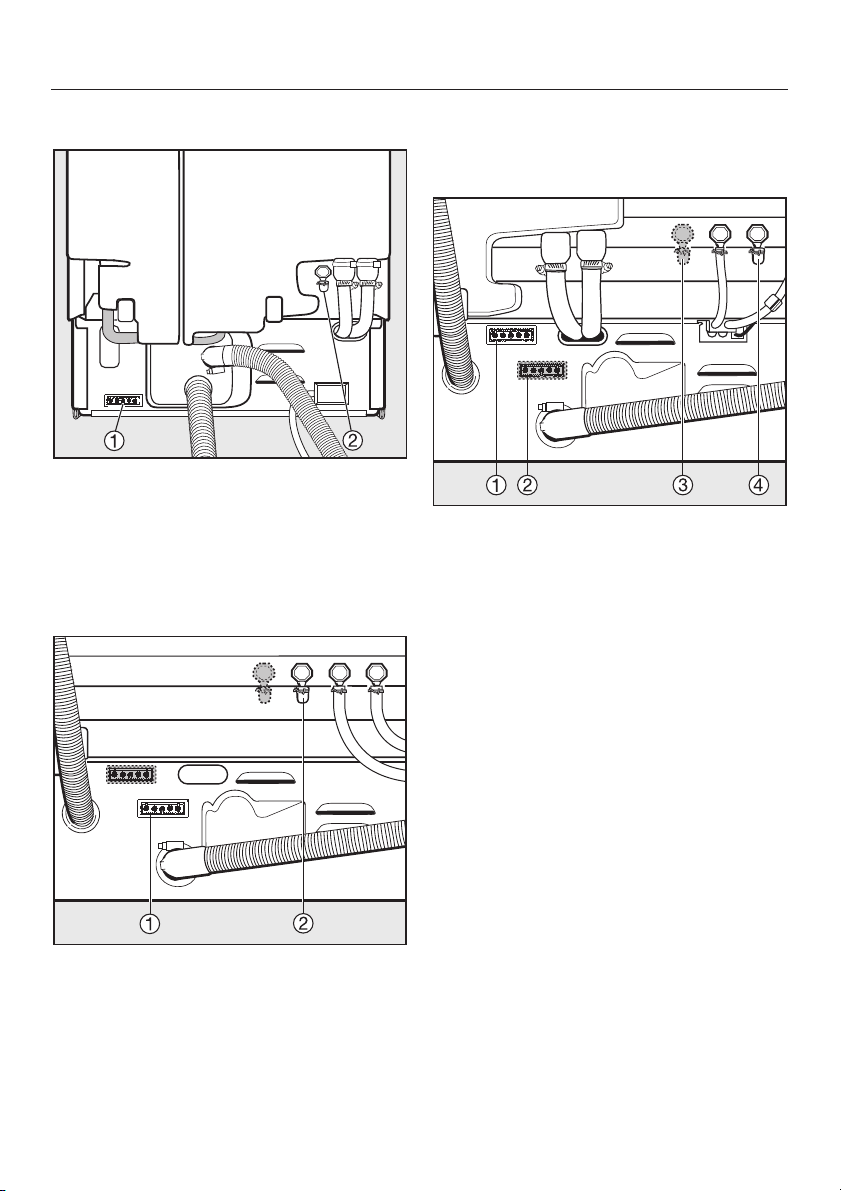

Montage und Anschluss
45 cm breite Geräte
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Dosierschlauch
Reinigungsmittel
90 cm breite Geräte
60 cm breite Geräte mit mehreren
Dosieranschlüssen
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
c Anschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
d Anschluss Dosierschlauch
Reinigungsmittel
a Anschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
b Anschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
5
Description of the machine
The DOS-Module K 60 is an external
dispensing unit. It automatically dis
penses liquid cleaning agents at the
correct programme stage. The deter
gent dispenser unit in the machine door
does not need to be filled.
DOS-Modules can also be fitted and
connected up after the machine has
been installed.
DOS modules must only be set up
and connected for the first time by a
Miele authorised and trained service
technician. Personnel using the DOS
module must be trained in its use by
a Miele authorised and trained service technician.
Read the warning and safety instructions for the machine to which the
DOS-Module is connected.
-
-
Caring for the environment
Disposal of your old machine
Electrical and electronic appliances /
machines often contain materials
which, if handled or disposed of incor
rectly, could be potentially hazardous
to human health and to the environ
ment. They are, however, essential for
the correct functioning of your applian
ce or machine. Please do not therefore
dispose of your old machine or applian
ce with your household waste.
Please dispose of it at your local community waste collection / recycling centre and ensure that it presents no danger to children while being stored for
disposal.
-
-
-
-
Disposal of packing
The transport and protective packing
has been selected from materials which
are environmentally friendly for disposal
and can normally be recycled.
Ensure that any plastic wrappings,
bags etc. are disposed safely and kept
out of the reach of babies and young
children. Danger of suffocation!
Rather than just throwing these materials away, please ensure they are
offered for recycling.
6
It should be unplugged or discon
^
nected from the mains electricity supply by a competent person.
For wall mounting the DOS module two
screws (4.8 x 32) and two plugs (8 mm)
are included with the unit.

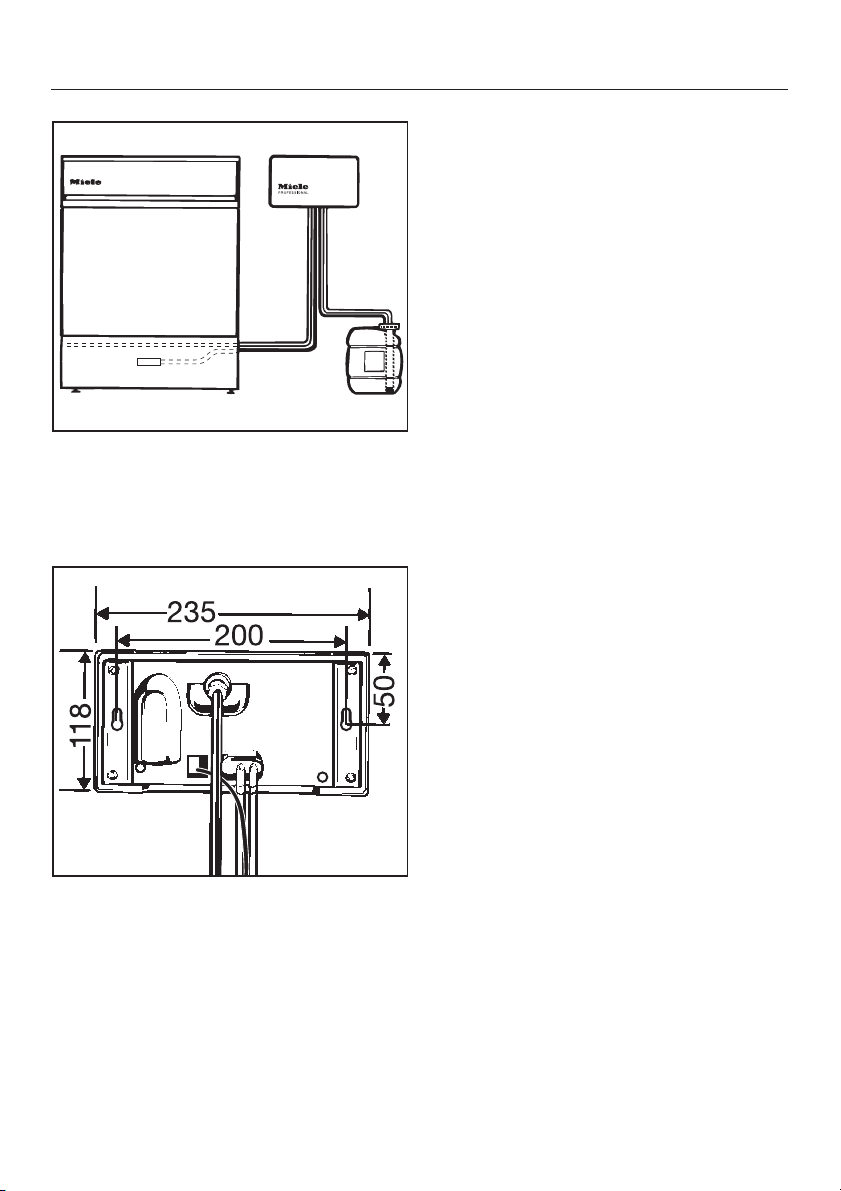

Dimensions:
-

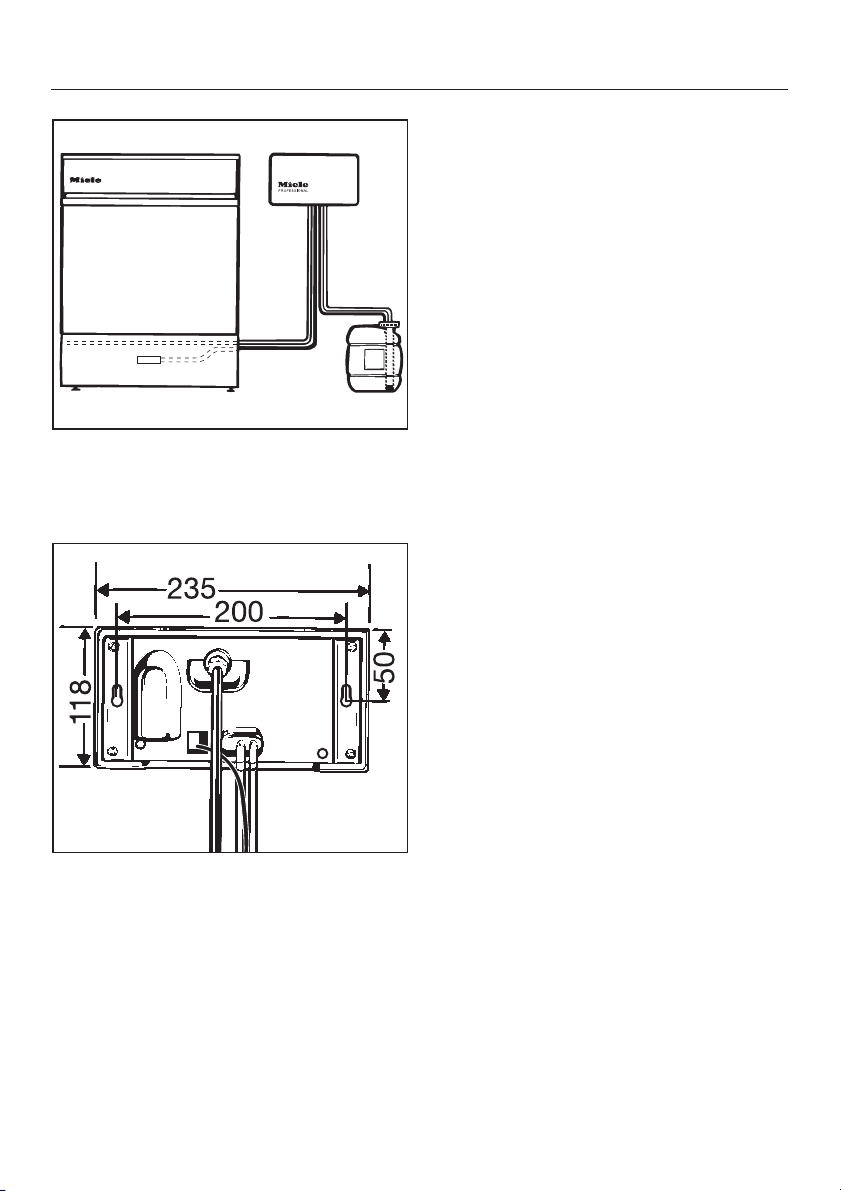

Installation and connection
Mount the module in a suitable posi
^
tion on the wall.
Remove the blue caps from the
^
hoses.
The DOS module hoses are fitted with
blue caps to ensure they remain sealed
during transportation.
Connect the hoses to the dispensing
^
siphon and the dispensing connec
tions.
Connect to the mains electricity
^
supply.
The connections for the mains cable
and dispenser hose are on the back of
the machine (see following pages).
^ Adjust the position of the cap along
the siphon tube so that the tube will
reach the bottom of the container.
^ Fill the storage container with the rel-
evant agent, feed the siphon tube
into the container and tighten the cap
securely.
-
-
DOS-Module venting and dispensing
instructions are given in the Operating
Instruction booklet for the machine.
7

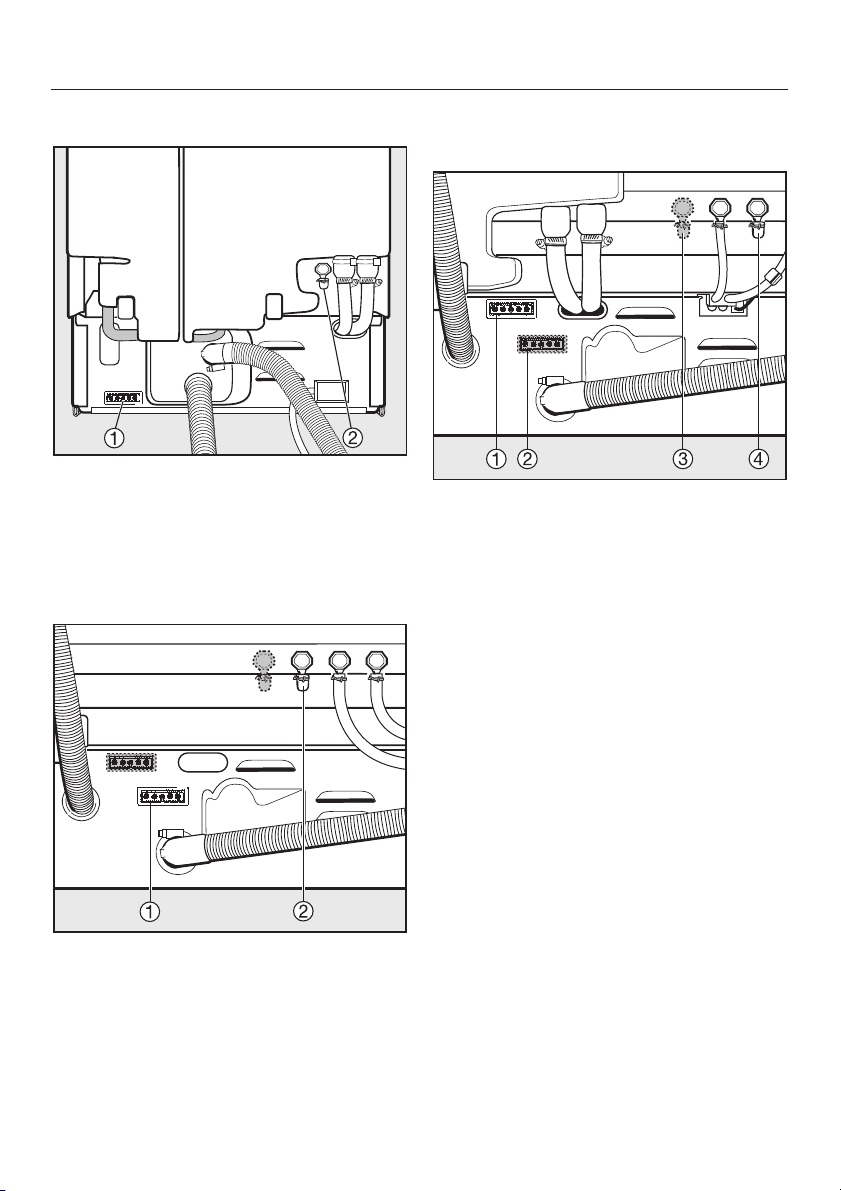

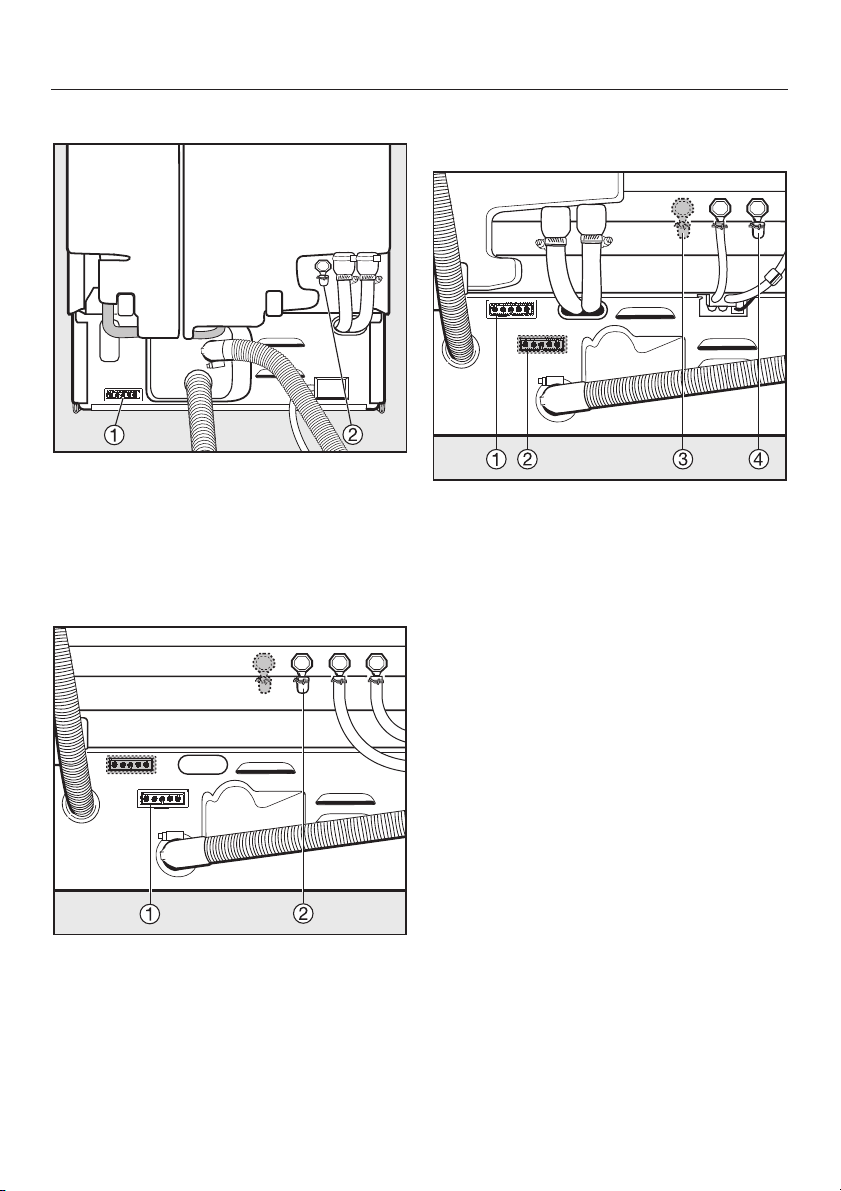

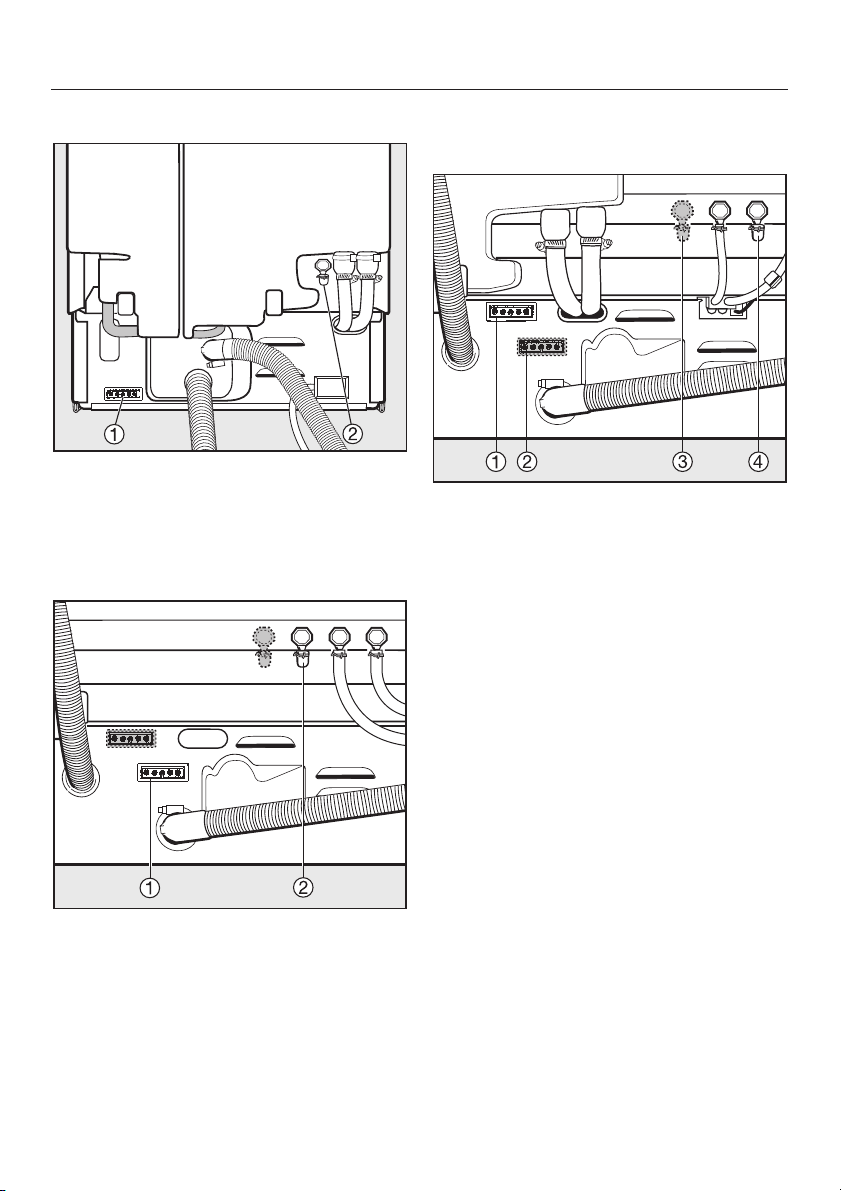

Installation and connection
45 cm wide machines
a electrical supply connection
cleaning agent
b dispenser hose connection
cleaning agent
90 cm wide machines
60 cm wide machines with more than
one dispenser hose connection
a electrical supply connection
cleaning agent
b electrical supply connection
chem. disinfection agent/
cleaning agent (depending
on model)
c dispenser hose connection
chem. disinfection agent/
cleaning agent (depending
on model)
d dispenser hose connection
cleaning agent
a electrical supply connection
chem. disinfection agent/ cleaning
agent (depending on model)
b dispenser hose connection
chem. disinfection agent/ cleaning
agent (depending on model)
8
Description de l’appareil
Le module DOS K 60 est un doseur ex
terne qui dose automatiquement les
produits liquides à la phase de pro
gramme appropriée. Il est donc inutile
de remplir les doseurs aménagés dans
la contreporte.
Le module DOS peut être monté et rac
cordé à une machine déjà en service.
La première mise en service du mo
dule DOS ainsi que la formation du
personnel exploitant sont effectuées
par le SAV Miele ou des techniciens
agréés par la société.
Respectez les prescriptions de sécurité de la machine à laquelle est
raccordé le module DOS.
-
-
Votre contribution à la protection de l’environnement
Elimination de l’emballage
L’emballage protège l’appareil des ava
ries de transport. Les matériaux utilisés
sont choisis en fonction de critères éco
logiques de façon à en faciliter le recy
clage.
Enlèvement de l'ancien appareil
Les anciens appareils électriques et
électroniques contiennent souvent en
core des matériaux recyclables. Ils
contiennent également des matériaux
nocifs, nécessaires au bon fonctionne
ment et à la sécurité de l'appareil. Ces
matériaux peuvent être dangereux pour
les hommes et l'environnement s'ils res
tent dans la collecte de déchets ou s'ils
sont mal manipulés. Ne jetez par con
séquent en aucun cas votre appareil
avec les déchets.
Faites appel au service d'enlèvement
mis en place par votre commune ou
rapportez votre appareil dans un point
de collecte spécialement adapté à
l'évacuation de ce type d'appareils.
Gardez l'ancien appareil hors de portée
-
des enfants jusqu'à son enlèvement,
-
pour éviter tout accident.
-
-
-
-
Le recyclage de l’emballage économi
se les matières premières et réduit le
volume des déchets à éliminer. En prin
cipe, le revendeur reprend l’emballage
à la mise en service de l’appareil.
-
-
9
Montage et raccordement
Monter le module au mur.
^
Retirer les capuchons de protection
^
bleus des tuyaux.
Deux vis (4,8 x 32) et deux chevilles
(8 mm) sont fournies avec le module
DOS pour réaliser le montage mural.
Dimensions :
Les tuyaux du module DOS sont bou
chés pendant le transport par les capu
chons bleus afin d'éviter aux restes
d'eau de s'écouler.
Raccorder les tuyaux avec la lance
^
de dosage et les raccords de do
sage.
Raccorder le module au réseau
^
d'électricité.
Les branchements pour l’alimentation
électrique et le tuyau du doseur se trouvent à l’arrière de l’appareil.
^ Déplacez l’obturateur de la buse
d’aspiration pour l’adapter à la taille
du container.
^ Remplissez le réservoir, fixez la buse
d’aspiration et vissez l’obturateur.
L’opération d’amorçage et le réglage
des dosages des modules DOS sont
décrits dans le mode d’emploi de l’ap
pareil.
-
-
-
-
10

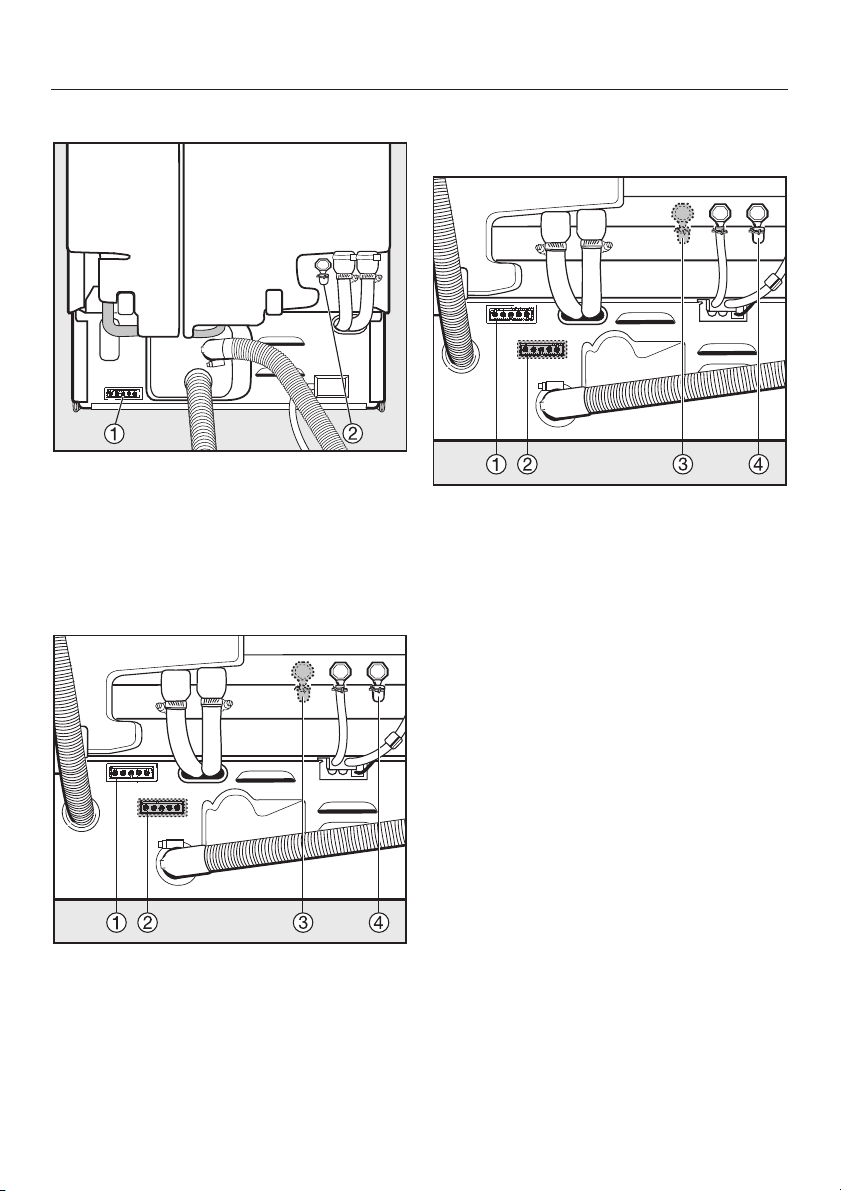

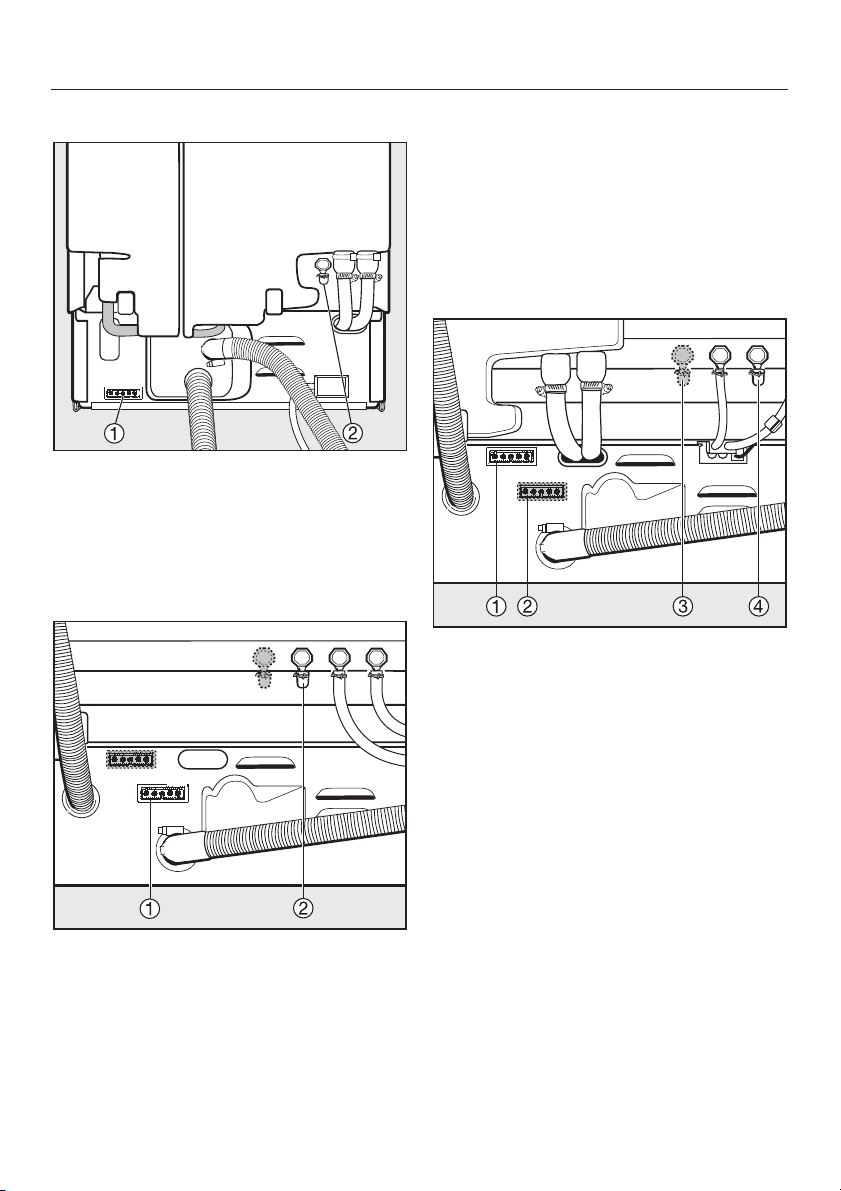

Montage et raccordement
Appareils de 45 cm de large
a Branchement pour alimentation
électrique détergent
b Raccordement pour tuyau du
doseur détergent
Appareils de 90 cm de large
Appareils de 60 cm de large avec
plusieurs raccords de dosage
a Branchement pour alimentation
électrique détergent
b Branchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
c Raccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
d Raccordement pour tuyau du
doseur détergent
a Branchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
b Raccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
11
Descrizione apparecchio
Il modulo DOS è un sistema esterno di
dosaggio. Con l’ausilio di questa tecnica
di dosaggio gli additivi liquidi, ad esem
pio il detersivo per il lavaggio principale,
vengono automaticamente dosati nel re
lativo settore programma. Non è quindi
più necessario riempire il dosatore, sito
nello sportello della macchina.
Montaggio e allacciamento dei moduli
DOS possono essere eseguiti successi
vamente.
La prima messa in funzione del mo
dulo DOS e l'istruzione del persona
le addetto deve essere effettuata
dall'assistenza tecnica Miele o da
tecnici autorizzati Miele.
Tenere presente le indicazioni per la
sicurezza della macchina, alla quale
viene allacciato il modulo DOS.
-
-
Il vostro contributo alla tutela
dell’ambiente
-
Smaltimento dell’imballaggio
L’imballaggio impedisce che la macchi
na subisca danni derivanti dal trasporto.
I materiali impiegati per l’imballaggio
sono stati selezionati secondo criteri di
rispetto per l’ambiente e facilità nello
-
smaltimento e pertanto sono riciclabili.
Il reintegro dell’imballaggio nel circuito
dei materiali consente di risparmiare
materie prime e riduce quindi il volume
degli scarti. L’imballaggio è general
mente ritirato dal rivenditore.
-
-
12
Descrizione apparecchio
Smaltimento rifiuti apparecchia
ture elettriche ed elettroniche
(RAEE)
ai sensi del Decr. Legisl. 25 luglio
2005, n. 151 in attuazione delle Diretti
ve 2002/95/CE, 2002/96/CE e
2003/108/CE sullo smaltimento dei ri
fiuti di apparecchiature elettriche ed
elettroniche.
Il simbolo del cassonetto barrato indica
che il prodotto alla fine della propria vita
utile deve essere raccolto separatamente
dagli altri rifiuti.
La raccolta differenziata della presente
apparecchiatura giunta a fine vita è organizzata e gestita dal produttore
dell’eventuale nuova apparecchiatura ac
quistata in sostituzione della presente, in
tutti gli altri casi è a carico del detentore.
L'utente che vorrà disfarsi della presente
apparecchiatura e che ha disposto di ac
quistarne una nuova equivalente in sosti
tuzione della medesima, quindi, dovrà
contattare il produttore della nuova appa
recchiatura e seguire il sistema che
questo ha adottato per consentire la rac
colta separata dell'apparecchiatura giun
ta a fine vita.
-
L'adeguata raccolta differenziata per
-
l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente com
patibile contribuisce a evitare possibili
effetti negativi sull'ambiente e sulla sa
-
lute e favorisce il riciclo dei materiali di
cui è composta l'apparecchiatura.
Lo smaltimento abusivo del prodotto da
parte del detentore comporta l'applica
zione di sanzioni arative previste dalla
normativa vigente.
-
-
-
-
-
-
-
-
-
13
Installazione/allacciamento
Per il montaggio al muro, al modulo
DOS sono allegati due viti (4,8 x 32) e
due tasselli (8 mm).
Misure:
Applicare il modulo alla parete
^
Togliere il coperchietto blu dai tubi
^
I tubi del modulo DOS sono protetti con
dei coperchietti blu per evitare che
gocciolino durante il trasporto.
Collegare i tubi al tubicino di dosag
^
gio e al bocchettone
Allacciare alla corrente elettrica
^
Gli allacciamenti per l’alimentazione di
corrente e il tubo di dosaggio si trovano
sulla parete posteriore della macchina.
Spostare il tappo del tubicino di do
^
saggio per adattarne la lunghezza al
volume del contenitore.
^ Riempire il contenitore, introdurre il
tubicino di dosaggio e chiudere il
tappo.
Il procedimento di sfiato e l’impostazione della quantità di dosaggio vengono descritti nell’istruzione d’uso della
macchina.
-
-
14
Installazione/allacciamento
Macchine, larghezza 45 cm
a allacciamento alimentazione corrente
detersivo per il lavaggio
b allacciamento per tubo dosaggio
detersivo per il lavaggio
Macchine, larghezza 90 cm
Macchine, larghezza 60 cm con più
allacciamenti di dosaggio
a allacciamento alimentazione corrente
detersivo per il lavaggio
b allacciamento alimentazione corrente
disinfettante chimico/
detersivo per il lavaggio (se
presente)
c allacciamento per tubo dosaggio
disinfettante chimico/
detersivo per il lavaggio (se
presente)
d allacciamento per tubo dosaggio
detersivo per il lavaggio
a allacciamento alimentazione corrente
disinfettante chimico/ detersivo
per il lavaggio (se presente)
b allacciamento per tubo dosaggio
disinfettante chimico/ detersivo
per il lavaggio (se presente)
15
Descripción del aparato
El sistema dosificador externo "Módulo
DOS K 60" permite la utilización de de
tergentes líquidos, encargándose de la
dosificación automática del producto
en la fase correspondiente del progra
ma. Con ello se prescinde de tener que
llenar el dosificador, que se halla en la
cara interior de la puerta del aparato
correspondiente.
La primera puesta en servicio del
módulo DOS será realizada por el
Servicio Post-Venta de Miele o por
personal autorizado, así como las
instrucciones al personal de manejo.
Es de suma importancia que siempre se tengan en cuenta las "Advertencias correspondientes a la seguridad" del aparato, al que se
conecta este sistema dosificador externo.
-
Su contribución a la protección medioambiental
Desestimación del embalaje de
transporte
El embalaje protege al aparato de da
ños durante el transporte. Los materia
les del embalaje se han seleccionado
con criterios ecológicos y, por consi
guiente, son reciclables.
-
-
Reciclaje de aparatos inservibles
Los aparatos eléctricos y electrónicos
inservibles llevan componentes apro
vechables que no tienen desperdicio y
de ningún modo deberán parar en el
vertedero. Sin embargo, también con
tienen sustancias nocivas, necesarias
para el funcionamiento y la seguridad
de estos aparatos. El desecharlas en la
basura común o un uso indebido de las
mismas puede resultar perjudicial para
la salud y para el medio ambiente. Por
este motivo, en ningún caso elimine su
aparato inservible a través de la basura
común.
En su lugar, utilice los puntos de recogida pertinentes para la entrega y el re
ciclaje de aparatos eléctricos inservi
bles. En caso necesario, infórmese en
su distribuidor.
Asegúrese de que el aparato inservible
esté almacenado de forma segura para
los niños hasta su recogida.
-
-
-
-
Dichas materias no deberán tirarse a la
basura, sino entregar en un punto de
recogida específica (¡Infórmese al res
pecto en su Ayuntamiento!) Con la de
volución del embalaje al ciclo de apro
vechamiento Vd. contribuye a ahorrar
materias primas y a disminuir la basura.
16
-
-
-
Loading...
