Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In­stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei­den Schäden.

de-DE M.-Nr. 10 548 700

Inhalt

Sicherheitshinweise und Warnungen .................................................................. 3

Ihr Beitrag zum Umweltschutz........................................................................... 12

Funktionsbeschreibung ...................................................................................... 13

Übersicht Dunstabzugshaube............................................................................ 14

Bedienung ............................................................................................................ 16

Gebläse einschalten.............................................................................................. 16

Leistungsstufe wählen........................................................................................... 16

Gebläse ausschalten............................................................................................. 16

Kochstellenbeleuchtung ein-/ausschalten ............................................................ 16

Powermanagement ............................................................................................... 16

Powermanagement aus-/einschalten............................................................... 17

Sicherheitsausschaltung ....................................................................................... 17

Energiespartipps .................................................................................................18

Reinigung und Pflege..........................................................................................19

Gehäuse ................................................................................................................ 19

Fettfilter.................................................................................................................. 20

Geruchsfilter.......................................................................................................... 22

Geruchsfilter entsorgen....................................................................................22

Leuchte wechseln.................................................................................................. 23

Montage ...............................................................................................................24

Vor der Montage.................................................................................................... 24

Montageplan ......................................................................................................... 24

Montagematerial ................................................................................................... 25

Gerätemaße........................................................................................................... 27

Abstand zwischen Kochstelle und Dunstabzugshaube (S)................................... 29

Montageempfehlungen ......................................................................................... 30

Unebene Einbaufläche .......................................................................................... 31

Abluftleitung......................................................................................................... 32

Schalldämpfer ....................................................................................................... 33

Elektroanschluss................................................................................................. 34

Kundendienst und Garantie................................................................................ 35

Position des Typenschildes ................................................................................... 35

Technische Daten ............................................................................................... 36

2

Sicherheitshinweise und Warnungen

Diese Dunstabzugshaube entspricht den vorgeschriebenen Si­cherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann je­doch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam
durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie
enthält wichtige Hinweise für die Montage, die Sicherheit, den Ge­brauch und die Wartung. Dadurch schützen Sie sich und vermei­den Schäden an der Dunstabzugshaube. Miele kann nicht für
Schäden verantwortlich gemacht werden, die infolge von Nichtbe­achtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und
geben Sie sie an einen eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

 Diese Dunstabzugshaube ist für die Verwendung im Haushalt und

in haushaltsähnlichen Aufstellumgebungen bestimmt.

 Diese Dunstabzugshaube ist nicht für die Verwendung im Außen-

bereich bestimmt.

 Verwenden Sie die Dunstabzugshaube ausschließlich im haus-

haltsüblichen Rahmen zur Absaugung und Reinigung von Kochwra­sen, die bei der Zubereitung von Speisen entstehen.
Alle anderen Anwendungsarten sind unzulässig.

 Die Dunstabzugshaube kann im Umluftbetrieb über einer Gas-

Kochstelle nicht für die Entlüftung des Aufstellraumes verwendet
werden. Befragen Sie dazu einen Gas-Fachmann.

3

Sicherheitshinweise und Warnungen

 Personen, die aufgrund ihrer physischen, sensorischen oder geis-

tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen
bei der Bedienung beaufsichtigt werden.
Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be­dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie­nen können. Sie müssen mögliche Gefahren einer falschen Bedie­nung erkennen und verstehen können.

Kinder im Haushalt

 Kinder unter acht Jahren müssen von der Dunstabzugshaube

ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt.

 Kinder ab acht Jahren dürfen die Dunstabzugshaube nur ohne

Aufsicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt
wurde, dass sie sie sicher bedienen können. Kinder müssen mögli­che Gefahren einer falschen Bedienung erkennen und verstehen
können.

 Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen

oder warten.

 Beaufsichtigen Sie Kinder, die sich in der Nähe der Dunstabzugs-

haube aufhalten. Lassen Sie Kinder niemals mit der Dunstabzugs­haube spielen.

 Das Licht der Kochstellenbeleuchtung ist sehr intensiv.

Achten Sie insbesondere bei Babys darauf, dass sie nicht direkt in
die Leuchten schauen.

 Erstickungsgefahr! Kinder können sich beim Spielen in Verpa-

ckungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf
ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern
fern.

4

Sicherheitshinweise und Warnungen

Technische Sicherheit

 Durch unsachgemäße Installations- und Wartungsarbeiten oder

Reparaturen können erhebliche Gefahren für den Benutzer entste­hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen
nur von Miele autorisierten Fachkräften durchgeführt werden.

 Beschädigungen an der Dunstabzugshaube können Ihre Sicher-

heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen
Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.

 Die elektrische Sicherheit der Dunstabzugshaube ist nur dann ge-

währleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzlei­tersystem angeschlossen wird. Diese grundlegende Sicherheitsvor­aussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die
Elektroinstallation durch eine Elektro-Fachkraft prüfen.

 Der zuverlässige und sichere Betrieb der Dunstabzugshaube ist

nur dann gewährleistet, wenn die Dunstabzugshaube am öffentli­chen Stromnetz angeschlossen ist.

 Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-

schild der Dunstabzugshaube müssen unbedingt mit denen des
Elektronetzes übereinstimmen, damit keine Schäden an der Dunst­abzugshaube auftreten.
Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifels­fall eine Elektro-Fachkraft.

 Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die

nötige Sicherheit (Brandgefahr). Schließen Sie die Dunstabzugshau­be damit nicht an das Elektronetz an.

 Bei Dunstabzugshauben, die für den Betrieb mit einem externen

Gebläse vorgesehen sind (nur Typenreihe ...EXT), ist zusätzlich die
Verbindung beider Einheiten über die Verbindungsleitung mit den
Steckverbindern herzustellen.
Diese Geräte dürfen nur mit einem externen Gebläse von Miele kom­biniert werden.

5

Sicherheitshinweise und Warnungen

 Verwenden Sie die Dunstabzugshaube nur im montierten Zustand,

damit die sichere Funktion gewährleistet ist.

 Diese Dunstabzugshaube darf nicht an nicht stationären Aufstel-

lungsorten (z.B. Schiffen) betrieben werden.

 Das Berühren spannungsführender Anschlüsse sowie das Verän-

dern des elektrischen und mechanischen Aufbaus gefährden Sie und
führen möglicherweise zu Funktionsstörungen der Dunstabzugshau­be.
Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge­häuses.

 Garantieansprüche gehen verloren, wenn die Dunstabzugshaube

nicht von einem von Miele autorisierten Kundendienst repariert wird.

 Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die

Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur
gegen solche ausgetauscht werden.

 Bei Installations- und Wartungsarbeiten sowie Reparaturen muss

die Dunstabzugshaube vom Elektronetz getrennt sein. Sie ist nur
dann vom Elektronetz getrennt, wenn

– die Sicherungen der Elektroinstallation ausgeschaltet sind oder
– die Schraubsicherungen der Elektroinstallation ganz herausge-

schraubt sind oder

– der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist.

Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am
Netzstecker.

6

Sicherheitshinweise und Warnungen

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

 Vergiftungsgefahr durch Verbrennungsgase!
Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver­bund ist größte Vorsicht geboten.
Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft
aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab­gasanlage (z. B. Kamin) ins Freie. Dies können z. B. gas-, öl- ,
holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer,
Warmwasserbereiter, Kochmulden oder Backöfen sein.

Die Dunstabzugshaube entzieht der Küche und den benachbarten
Räumen Raumluft. Dies gilt für folgende Betriebsarten:

- Abluftbetrieb,

- Abluftbetrieb mit externem Gebläse,

- Umluftbetrieb mit außerhalb des Raumes angeordneter Umluft­box.
Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte
erhält zu wenig Verbrennungsluft. Die Verbrennung wird beein­trächtigt.
Giftige Verbrennungsgase können aus dem Kamin oder Abzugs­schacht in die Wohnräume gezogen werden.
Es besteht Lebensgefahr!

7

Sicherheitshinweise und Warnungen

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be­trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte
im Raum oder Lüftungsverbund ein Unterdruck von höchstens
4Pa (0,04mbar) erreicht und damit ein Rücksaugen der Feuerstät­tenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öff­nungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötig­te Luft nachströmen kann. Hierbei ist auf einen ausreichenden
Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluft­mauerkasten allein stellt in der Regel keine ausreichende Luftver­sorgung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständi­gen Schornsteinfegermeisters hinzu.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, wobei
die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleich­zeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

8

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

 Durch offene Flammen besteht Brandgefahr!

Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube.
So ist z.B. das Flambieren und das Grillen mit offener Flamme ver­boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in
den Filter. Abgelagertes Küchenfett kann sich entzünden

 Starke Hitzeeinwirkung beim Kochen auf einer Gaskochstelle kann

die Dunstabzugshaube beschädigen.

– Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochge-

schirr brennen. Schalten Sie auch bei kurzzeitigem Herunterneh­men des Kochgeschirrs die Gaskochstelle aus.

– Wählen Sie Kochgeschirr, das der Größe der Kochstelle ent-

spricht.

– Regeln Sie die Flamme so, dass sie keinesfalls über das Kochge-

schirr hinausragt.

– Vermeiden Sie das übermäßige Erhitzen des Kochgeschirrs (z. B.

beim Kochen mit einem Wok).

 Kondenswasser kann zu Korrosionsschäden an der Dunstabzugs-

haube führen.
Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstel­le benutzt wird, damit sich kein Kondenswasser ansammeln kann.

 Überhitzte Öle und Fette können sich selbst entzünden und da-

durch die Dunstabzugshaube in Brand setzen.
Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie mit
Ölen und Fetten arbeiten. Auch das Grillen über Elektro-Grillgeräten
muss unter ständiger Aufsicht erfolgen.

9

Sicherheitshinweise und Warnungen

 Fett- und Schmutzablagerungen beeinträchtigen die Funktion der

Dunstabzugshaube.
Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei­nigung der Kochwrasen zu gewährleisten.

 Beachten Sie, dass sich die Dunstabzugshaube beim Kochen

durch die aufsteigende Hitze stark erwärmen kann.
Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die
Dunstabzugshaube abgekühlt hat.

Sachgemäße Montage

 Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob

der Betrieb einer Dunstabzugshaube darüber erlaubt ist.

 Über Feuerungsstätten mit festen Brennstoffen darf die Dunstab-

zugshaube nicht montiert werden.

 Ein zu geringer Abstand zwischen Kochgerät und Dunstabzugs-

haube kann zu Beschädigungen der Dunstabzugshaube führen.
Sofern vom Hersteller des Kochgerätes keine größeren Sicherheits­abstände vorgegeben werden, sind zwischen Kochgerät und Unter­kante der Dunstabzugshaube die im Kapitel "Montage" angegebe­nen Abstände zu beachten.
Sollten verschiedene Kochgeräte unter der Dunstabzugshaube be­trieben werden, für die unterschiedliche Sicherheitsabstände gelten,
ist der größte angegebene Sicherheitsabstand zu beachten.

 Zur Befestigung der Dunstabzugshaube sind die Angaben im Ka-

pitel "Montage" zu beachten.

 Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche

aus nicht brennbarem Material verwendet werden. Diese sind im
Fachhandel oder beim Kundendienst erhältlich.

 Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin

noch in einen Schacht geführt werden, der zur Entlüftung von Auf­stellungsräumen mit Feuerstätten dient.

10

Sicherheitshinweise und Warnungen

 Soll die Abluft in einen nicht genutzten Rauch- oder Abgaskamin

geführt werden, so sind die behördlichen Vorschriften zu beachten.

Reinigung und Pflege

 Es besteht Brandgefahr, wenn die Reinigung nicht nach den An-

gaben in dieser Gebrauchsanweisung ausgeführt wird.

 Der Dampf eines Dampfreinigers kann an spannungsführende Tei-

le gelangen und einen Kurzschluss verursachen.
Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen
Dampfreiniger.

Zubehör

 Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande-

re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie,
Gewährleistung und/oder Produkthaftung verloren.

11

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver­packung

Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsma­terialien sind nach umweltverträglichen
und entsorgungstechnischen Gesichts­punkten ausgewählt und deshalb recy­celbar.

Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu­rück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten
vielfach wertvolle Materialien. Sie ent­halten auch bestimmte Stoffe, Gemi­sche und Bauteile, die für ihre Funktion
und Sicherheit notwendig waren. Im
Hausmüll sowie bei nicht sachgemäßer
Behandlung können sie der menschli­chen Gesundheit und der Umwelt scha­den. Geben Sie Ihr Altgerät deshalb auf
keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen,
eingerichteten Sammel- und Rücknah­mestellen zur Abgabe und Verwertung
der Elektro- und Elektronikgeräte bei
Kommune, Händler oder Miele. Für das
Löschen etwaiger personenbezogener
Daten auf dem zu entsorgenden Altge­rät sind Sie gesetzmäßig eigenverant­wortlich. Bitte sorgen Sie dafür, dass Ihr
Altgerät bis zum Abtransport kindersi­cher aufbewahrt wird.

12

Funktionsbeschreibung

Abhängig von der Ausführung der
Dunstabzugshaube sind folgende Funk­tionen möglich:

Abluftbetrieb

Die angesaugte Luft wird durch die
Fettfilter gereinigt und aus dem Gebäu­de geleitet.

Umluftbetrieb

(nur mit Umbausatz und Geruchsfilter
als nachkaufbares Zubehör, siehe
"Technische Daten")

Die angesaugte Luft wird durch die
Fettfilter und zusätzlich durch Geruchs­filter gereinigt. Anschließend wird die
Luft in die Küche zurückgeführt.

Betrieb mit externem Gebläse

(Dunstabzugshauben der Typenrei­he ...EXT)

Bei Dunstabzugshauben, die für den
Betrieb mit einem externen Gebläse
vorbereitet sind, wird ein Miele Absaug­gebläse außerhalb des Raumes an ei­nem Standort Ihrer Wahl montiert. Das
externe Gebläse wird durch eine Steu­erleitung mit der Dunstabzugshaube
verbunden und über die Bedienelemen­te der Dunstabzugshaube gesteuert.

13

Übersicht Dunstabzugshaube

14

Übersicht Dunstabzugshaube

a

Ausblasstutzen
Die Abluft kann alternativ nach oben oder nach hinten herausgeführt werden.

b

Kochstellenbeleuchtung

c

Geruchsfilter (2 Stück)
Nachkaufbares Zubehör für Umluftbetrieb

d

Fettfilter (DA 2360: 1 Stück; DA 2390: 2 Stück)

e

Bedienelemente

f

Ein/Aus-Taste für das Gebläse

g

Tasten zur Einstellung der Gebläseleistung

h

Ein/Aus-Taste für die Kochstellenbeleuchtung

15

Bedienung

Gebläse einschalten

 Drücken Sie die Ein/Aus-Taste .
Das Gebläse schaltet auf Stufe 2. Das

Symbol  und die 2 der Gebläsestufen­anzeige leuchten.

Leistungsstufe wählen

Für leichte bis starke Kochwrasen und
Gerüche stehen Ihnen die Leistungsstu­fen 1 bis 3 zur Verfügung.

Für vorübergehende sehr starke Wra­sen- und Geruchsentwicklung, z. B.
beim Anbraten, wählen Sie die Stufe B
als Boosterstufe.

 Wählen Sie durch Drücken der Taste

"" eine niedrigerer oder der Taste
"" eine höhere Leistungsstufe.

Zurückschalten der Boosterstufe

Ist das Powermanagement aktiviert
(voreingestellt), schaltet das Gebläse
nach 5 Minuten automatisch auf Stufe 3
zurück

Gebläse ausschalten

 Schalten Sie das Gebläse mit der Ein/

Aus-Taste  aus.

Das Symbol  erlischt.

Kochstellenbeleuchtung ein-/ ausschalten

Die Kochstellenbeleuchtung können Sie
unabhängig vom Gebläse ein- oder
ausschalten.

 Drücken Sie dazu die Beleuchtungs-

Taste .

Bei eingeschalteter Beleuchtung leuch­tet das Symbol .

Powermanagement

Die Dunstabzugshaube verfügt über ein
Powermanagement. Das Powermana­gement dient der Energieeinsparung. Es
sorgt dafür, dass das Gebläse automa­tisch zurückgeschaltet wird und die Be­leuchtung ausgeschaltet wird.

– Ist die Boosterstufe des Gebläses ge-

wählt, wird nach 5 Minuten automa­tisch auf die Stufe 3 zurückgeschal­tet,

– Von den Gebläsestufen 3, 2 oder 1

wird nach 2 Stunden eine Stufe zu­rückgeschaltet und dann in 30 Minu­ten-Schritten ausgeschaltet.

– Die eingeschaltete Kochstellenbe-

leuchtung wird nach 12 Stunden au­tomatisch ausgeschaltet.

16

Bedienung

Powermanagement aus-/einschalten

Sie können das Powermanagement de­aktivieren.
Bedenken Sie, dass dies zu einem er­höhten Energieverbrauch führen kann.

 Gebläse und Kochstellenbeleuchtung

müssen dazu ausgeschaltet sein.

 Drücken Sie gleichzeitig die Tasten

"" und "" ca. 10 Sekunden, bis
die Anzeige 1 leuchtet.

 Drücken Sie anschließend nacheinan-

der
– die Beleuchtungs-Taste ,
– die Taste "" und wieder
– die Beleuchtungs-Taste .
Ist das Powermanagement eingeschal-

tet, leuchten die Anzeigen 1 und B dau­ernd.
Ist es ausgeschaltet, blinken die Anzei­gen 1 und B.

 Zum Ausschalten des Powermanage-

ments die Taste "" drücken.

Sicherheitsausschaltung

Ist das Powermanagement deaktiviert,
wird die eingeschaltete Dunstabzugs­haube nach 12Stunden automatisch
ausgeschaltet (Gebläse und Kochstel­lenbeleuchtung).

 Zum Wiedereinschalten die Ein/Aus-

Taste des Gebläses bzw. die Be­leuchtungs-Taste  drücken.

Die Anzeigen 1 und B blinken.
 Zum Einschalten die Taste ""

drücken.
Die Anzeigen 1 und B leuchten dau-

ernd.
 Bestätigen Sie den Vorgang mit der

Ein/Aus Taste .
Alle Kontrolllampen erlöschen.
Erfolgt Ihre Bestätigung nicht innerhalb

von 4 Minuten, wird die alte Einstellung
beibehalten.

17

Energiespartipps

Diese Dunstabzugshaube arbeitet sehr
effizient und energiesparend. Folgende
Maßnahmen unterstützen Sie beim
sparsamen Gebrauch:

– Sorgen Sie beim Kochen für eine gu-

te Belüftung der Küche. Strömt bei
Abluftbetrieb nicht ausreichend Luft
nach, arbeitet die Dunstabzugshaube
nicht effizient und es kommt zu er­höhten Betriebsgeräuschen.

– Kochen Sie mit möglichst kleiner

Kochstufe. Wenig Kochdünste be­deuten eine niedrige Leistungsstufe
an der Dunstabzugshaube und damit
weniger Energieverbrauch.

– Prüfen Sie an der Dunstabzugshaube

die gewählte Leistungsstufe. Meist ist
eine niedrige Leistungsstufe ausrei­chend. Nutzen Sie die Boosterstufe
nur, wenn es notwendig ist.

– Schalten Sie bei starken Kochdüns-

ten frühzeitig auf eine hohe Betriebs­stufe. Das ist effizienter, als durch
langen Betrieb der Dunstabzugshau­be zu versuchen, bereits in der Küche
verteilte Kochdünste zu erfassen.

– Achten Sie darauf, die Dunstabzugs-

haube nach dem Kochen wieder aus­zuschalten.

– Reinigen oder wechseln Sie die Filter

in regelmäßigen Abständen. Stark
verunreinigte Filter verringern die
Leistung, erhöhen die Brandgefahr
und bedeuten ein hygienisches Risi­ko.

18

Reinigung und Pflege

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente
sind empfindlich gegen Kratzer und
Schnitte.

Beachten Sie daher die folgenden
Reinigungshinweise.

 Reinigen Sie alle Oberflächen und

Bedienelemente nur mit einem

Schwammtuch, Spülmittel und war-

mem Wasser.

Achten Sie darauf, dass keine Nässe
in die Dunstabzugshaube dringt.

Reinigen Sie insbesondere im Be­reich der Bedienelemente nur feucht.

 Trocknen Sie die Oberflächen an-

schließend mit einem weichen Tuch.
Nicht zu verwenden sind
– soda-, säure-, chlorid- oder lösungs-

mittelhaltige Reinigungsmittel,

Besondere Hinweise für Edelstahlflä­chen

(gelten nicht für Bedientasten!)
 Über die allgemeinen Hinweise hin-

aus eignet sich zur Reinigung der
Edelstahlflächen ein nicht scheuern­des Edelstahl-Reinigungsmittel.

 Um ein schnelles Wiederverschmut-

zen zu verhindern, ist die Behandlung
mit einem Edelstahl-Pflegemittel
empfehlenswert (bei Miele erhältlich).
Tragen Sie das Mittel mit einem wei­chen Tuch flächig und sparsam auf.

– scheuernde Reinigungsmittel, wie

z.B. Scheuerpulver, Scheuermilch,
scheuernde Schwämme, wie z.B.
Topfschwämme oder gebrauchte
Schwämme, die noch Reste von
Scheuermitteln enthalten.

19

Reinigung und Pflege

Besondere Hinweise für Bedienele­mente

Lassen Sie Verschmutzungen nicht
länger einwirken.

Die Bedienelemente können sich ver­färben oder verändern.

Entfernen Sie Verschmutzungen da­her sofort.

 Beachten Sie zur Reinigung die allge-

meinen Hinweise in diesem Kapitel.

Zur Reinigung der Bedienelemente
dürfen keine Edelstahl-Reinigungs­mittel verwendet werden.

Fettfilter

Die wiederverwendbaren Metall-Fettfil­ter im Gerät nehmen die festen Be­standteile des Küchendunstes auf (Fett,
Staub usw.) und verhindern so ein Ver­schmutzen der Dunstabzugshaube.

 Überfettete Filter bedeuten

Brandgefahr!

Reinigungsintervall

Angesammeltes Fett verhärtet sich über
einen längeren Zeitraum und erschwert
die Reinigung. Es ist daher empfehlens­wert, die Fettfilter alle 3–4Wochen zu
reinigen.

Fettfilter herausnehmen

Beim Hantieren kann der Filter her­unterfallen.

Dies kann zu Beschädigungen des
Filters und der Kochstelle führen.

Halten Sie den Filter beim Hantieren
sicher in der Hand.

20

 Die Verriegelung des Fettfilters öff-

nen, den Fettfilter ca. 45° nach unten
schwenken, aushaken und heraus­nehmen.

Reinigung und Pflege

Reinigung der Fettfilter von Hand

 Reinigen Sie die Fettfilter mit einer

Spülbürste in warmem Wasser, dem

ein mildes Handspülmittel zugegeben

wird. Verwenden Sie Handspülmittel

nicht konzentriert.

Ungeeignete Reinigungsmittel

Ungeeignete Reinigungsmittel können
bei regelmäßiger Anwendung zu Be­schädigungen der Filterflächen führen.
Folgende Reinigungsmittel sind nicht zu
verwenden:

– Kalklösende Reinigungsmittel
– Scheuerpulver oder Scheuermilch
– Aggressive Allzweckreiniger und Fett-

lösesprays

– Backofenspray

Reinigung der Fettfilter im Geschirr­spüler

 Die Fettfilter möglichst senkrecht

oder geneigt in den Unterkorb stellen.

Achten Sie darauf, dass sich der

Sprüharm frei bewegen kann.
 Verwenden Sie ein haushaltsübliches

Geschirrspülmittel.

Nach dem Reinigen

 Legen Sie die Fettfilter nach dem Rei-

nigen zum Trocknen auf eine saugfä­hige Unterlage.

 Reinigen Sie bei herausgenommenen

Fettfiltern auch die zugänglichen Ge­häuseteile von abgelagertem Fett.
Dadurch beugen Sie der Brandgefahr
vor.

 Setzen Sie die Fettfilter wieder ein.

Achten Sie darauf, dass beim Einset­zen der Fettfilter die Verriegelung
nach unten weist.

 Sollten die Fettfilter einmal verkehrt

eingesetzt worden sein, können Sie
die Verriegelung durch die Ausspa­rungen mit einem kleinen Schrauben­dreher entriegeln.

 Wählen Sie ein Programm mit einer

Reinigungstemperatur von mindes-

tens 50°C und maximal 65°C.

Bei der Reinigung der Fettfilter in der
Geschirrspülmaschine kann es je nach
verwendetem Reiniger zu bleibenden
Verfärbungen der innenliegenden Fil­terflächen kommen. Dies hat keinen
Einfluss auf die Funktion der Fettfilter.

21

Reinigung und Pflege

Geruchsfilter

Bei Umluftbetrieb müssen zu den Fett­filtern zwei Geruchsfilter eingesetzt wer­den. Diese binden die beim Kochen an­fallenden Geruchsstoffe.
Sie werden im Wrasenschirm oberhalb
der Fettfilter eingesetzt.

Sie erhalten die Geruchsfilter im Fach­handel oder beim Kundendienst.

Sie benötigen einen Geruchsfilter-Set
DKF 19-1. Der Set enthält zwei Ge­ruchsfilter.

Geruchsfilter einsetzen/wechseln

 Zur Montage oder zum Wechsel der

Geruchsfilter müssen die Fettfilter wie

zuvor beschrieben herausgenommen

werden.
 Die Geruchsfilter aus der Verpackung

nehmen.

 Die Geruchsfilter in den Saugrahmen

einsetzen.

22

 Die Geruchsfilter in die Aufnahmen

drücken.

 Die Fettfilter wieder einsetzen.

Wechselintervall

 Tauschen Sie die Geruchsfilter immer

dann aus, wenn die Geruchsstoffe
nicht mehr ausreichend gebunden
werden.
Spätestens sollte der Wechsel alle
6Monate erfolgen.

Geruchsfilter entsorgen

 Die gebrauchten Geruchsfilter können

Sie im Hausmüll entsorgen.

Reinigung und Pflege

Leuchte wechseln

Verwenden Sie nur die angegebenen
Leuchten.

Andere Leuchten, z. B. Halogen­leuchten, können durch die höhere
Hitzeentwicklung zu Beschädigun­gen führen.

Die Leuchten sind durch Leuchten glei­chen Typs zu ersetzen:

Hersteller ..................................... EGLO

Leuchtentyp.................................. GU10

Typbezeichnung .......................... 11427

Leistung........................................... 3 W

ILCOS D Code...... DR-3-H-GU10-50/56

Alternativ kann auch folgende Leuchte
eingesetzt werden:

Hersteller ..................................... EGLO

Leuchtentyp.................................. GU10

Typbezeichnung .......................... 11511

Leistung........................................... 5 W

ILCOS D Code...... DR-5-H-GU10-50/54

Die beiden Leuchten-Typen sind unter­schiedlich hell. Verwenden Sie nur glei­che Leuchten in der Dunstabzugshau­be.

Die Leuchten sind beim Kundendienst
oder im Fachhandel erhältlich.

 Schalten Sie das Gebläse und die

Beleuchtung aus.

Die Leuchten werden im Betrieb sehr
heiß.

Auch gewisse Zeit nach dem Aus­schalten besteht Verbrennungsge­fahr.

Warten Sie einige Minuten, bevor Sie
die Leuchten wechseln.

 Trennen Sie die Dunstabzugshaube

vom Elektronetz (siehe Kapitel "Si­cherheitshinweise und Warnungen").

 Schieben Sie den beiliegenden Hebel

in den Spalt zwischen Leuchte und

Leuchtenfassung.
Die Leuchte wird nach unten gedrückt.
 Die Leuchte greifen, nach links dre-

hen und nach unten herausnehmen.
 Die neue Leuchte in die Fassung dre-

hen und nach oben drücken. Beach-

ten Sie die Angaben des Herstellers.

23

Montage

Vor der Montage

 Beachten Sie vor der Montage

alle Informationen in diesem Kapitel
und das Kapitel "Sicherheitshinweise
und Warnungen".

Montageplan

Die einzelnen Montageschritte sind auf
beiliegendem Montageplan beschrie­ben.

Die Dunstabzugshaube ist für den Ein­bau in Oberschränken, Dunstabzugska­minen, Essen oder Kochinseln vorgese­hen.

 Prüfen Sie vor der Montage, ob die

Oberseite des Gerätes nach dem Ein-

bau zugänglich ist.
Sollte dies nicht der Fall sein, montieren

Sie vor dem Einbau die Abluftleitung
und bereiten Sie den Netzanschluss
vor.

24

Montagematerial

Montage

25

Montage

a

1 Abluftstutzen für eine Abluftlei­tung 150 mm.

b

1 Reduzierstutzen für eine Abluftlei­tung 125 mm.

c

Umrüstsatz für Umluftbetrieb

(nicht im Lieferumfang, nachkaufba­res Zubehör, siehe "Technische Da­ten"). Der Umrüstsatz enthält Aus­blasgitter, Alu-Schlauch und
Schlauchschellen.

4Schrauben M5x40 mm, 4Schei­ben, 4Aufsteckmuttern M5 zur Be-

festigung der Dunstabzugshaube an ei­nem Zwischenboden.

10Schrauben M4x8 mm zur Befesti­gung der Dunstabzugshaube und bei
Geräten der Typenreihe ...EXT zur Be­festigung eines Flachkanals und der
Abdeckung auf dem Gehäuse.

26

4Schrauben M4x12 mm zur zusätzli­chen Befestigung der Dunstabzugs­haube bei unebenen Einbauflächen.

1 Hebel

zum Herausnehmen der Leuchten.

Gerätemaße

Montage

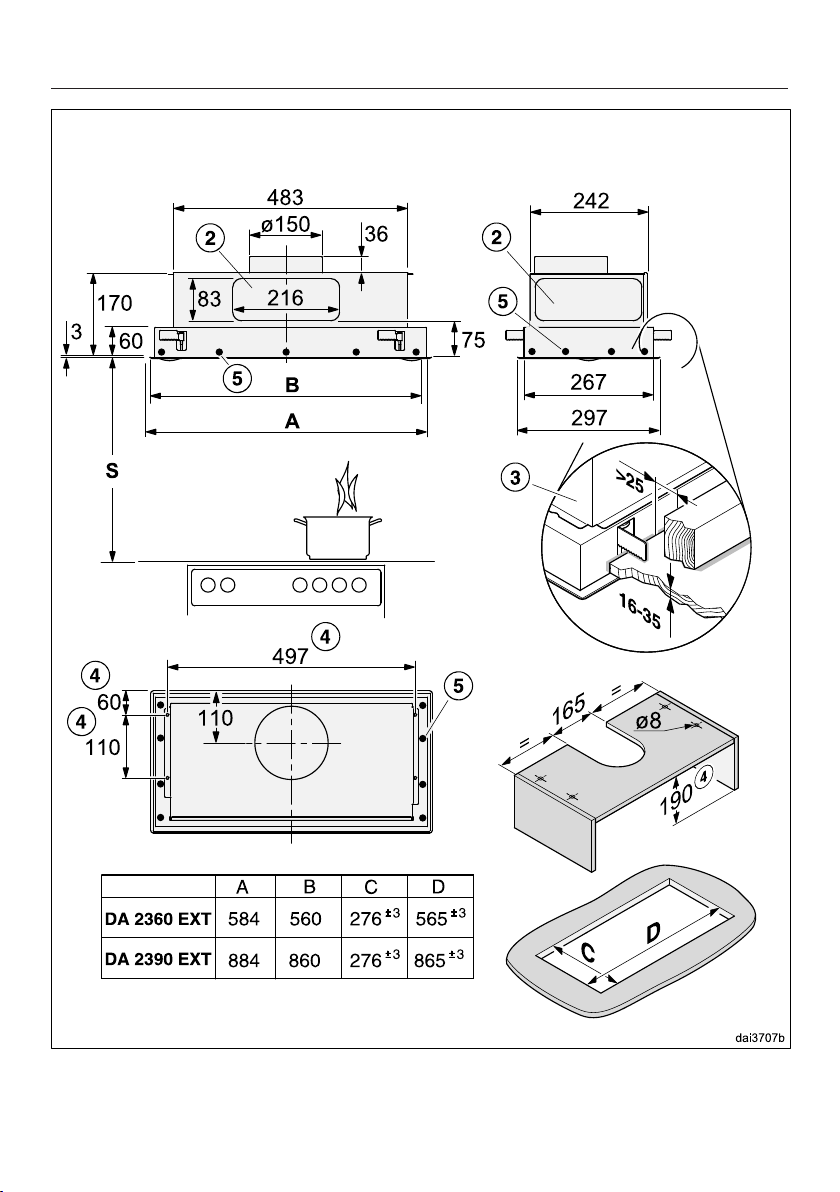

Die Zeichnung ist nicht maßstäblich

27

Montage

Die Zeichnung ist nicht maßstäblich

28

Montage

a

Abluftanschluss alternativ nach hinten.

b

Abluftanschluss alternativ mit einem Flachkanal 222 x 89 mm nach hinten oder
zur Seite.

c

Die Dunstabzugshaube wird mit Hilfe von Klemmen im Ausschnitt befestigt.
Hierfür ist eine massive Ausführung der Einbaufläche, z. B. aus Holz, erforder­lich. Achten Sie auf eine ausreichende Tragfähigkeit der Konstruktion. Im Be­reich der Klemmen müssen Bauteile, wie Streben oder Leitungen, einen Ab­stand von mindestens 25 mm vom Ausschnitt haben.

d

Alternativ kann die Dunstabzugshaube an vier Befestigungspunkten an einem
Zwischenboden befestigt werden.

e

Zusätzliche Befestigungsmöglichkeit an der Einbaufläche.

Abstand zwischen Kochstelle und Dunstabzugshaube (S)

Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante
der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers.
Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden
Sicherheitsabstände mindestens einzuhalten.

Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen".

Kochgerät Abstand S mindestens

Elektro-Kochstelle 450 mm

Elektro-Grill, Fritteuse (elektrisch) 650 mm

Mehrflammige Gas-Kochstelle
≤ 12,6 kW Gesamtleistung, keiner der Brenner > 4,5 kW

Mehrflammige Gas-Kochstelle
> 12,6 kW und ≤ 21,6 kW Gesamtleistung,
keiner der Brenner > 4,8 kW.

Mehrflammige Gas-Kochstelle
> 21,6 kW Gesamtleistung,
oder einer der Brenner > 4,8 kW.

Einzel-Gas-Kochstelle ≤ 6 kW Leistung 650 mm

Einzel-Gas-Kochstelle > 6 kW und ≤ 8,1 kW Leistung 760 mm

Einzel-Gas-Kochstelle > 8,1 kW Leistung nicht möglich

650 mm

760 mm

nicht möglich

29

Montage

Montageempfehlungen

– Beachten Sie, dass die Kochwrasen

mit zunehmendem Abstand zur
Kochstelle schlechter erfasst werden.

– Damit die Kochwrasen optimal er-

fasst werden, ist zu beachten, dass
die Dunstabzugshaube die Kochstelle
überdeckt. Die Dunstabzugshaube
sollte mittig über dem Kochfeld mon­tiert sein, nicht seitlich oder nach hin­ten versetzt.

– Die Kochstelle sollte möglichst

schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.

– Der Montageort muss problemlos zu-

gänglich sein. Auch für einen eventu­ell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert er­reichbar und demontierbar sein. Be­achten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.

30

Unebene Einbaufläche

Sollte die Einbaufläche uneben sein und
damit die flächenbündige Montage er­schweren, kann der Rahmen nachjus­tiert werden.

 Montieren Sie die Dunstabzugshau-

be, wie auf dem Montageplan be­schrieben.

 Trennen Sie die Dunstabzugshaube

vom Elektronetz (siehe Kapitel "Si­cherheitshinweise und Warnungen").

Montage

 Setzen Sie in die Lampenfassungen

jeweils eine der beiliegenden Schrau-

ben ein.
 Drehen Sie die Schrauben mit einem

Schraubendreher ein, bis der Rahmen

der Dunstabzugshaube bündig an der

Einbaufläche anliegt.

Drehen Sie die Schrauben nicht zu
fest an.

 Schieben Sie den beiliegenden Hebel

in den Spalt zwischen Leuchte und

Leuchtenfassung.
Die Leuchte wird nach unten gedrückt.
 Die Leuchte greifen, nach links dre-

hen und nach unten herausnehmen.
 Alle anderen Leuchten ebenfalls her-

ausnehmen.

 Setzen Sie die Leuchten wieder ein.

31

Abluftleitung

 Bei gleichzeitigem Betrieb der

Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte besteht
unter Umständen Vergiftungsgefahr!

Beachten Sie unbedingt das Kapitel
"Sicherheitshinweise und Warnun­gen".

Lassen Sie sich im Zweifelsfall den
gefahrlosen Betrieb durch den zu­ständigen Schornsteinfegermeister
bestätigen.

Verwenden Sie als Abluftleitung nur
glatte Rohre oder flexible Abluft­schläuche aus nicht brennbarem Ma­terial.

Bei Betrieb mit einem externen Ge­bläse ist darauf zu achten, dass die
Abluftleitung ausreichend formstabil
ist. Das externe Gebläse kann einen
Unterdruck erzeugen, der zu Verfor­mungen der Abluftleitung führt.

Um eine größtmögliche Luftleistung und
geringe Strömungsgeräusche zu errei­chen, ist Folgendes zu beachten:

– Der Durchmesser der Abluftleitung

sollte nicht kleiner als 150mm sein.

– Werden Abluft-Flachkanäle verwen-

det, sollte der Querschnitt nicht ge­ringer sein als der Querschnitt des
Abluftstutzens.

– Die Abluftleitung soll möglichst kurz

und geradlinig sein.

– Verwenden Sie nur Bögen mit großen

Radien.

– Die Abluftleitung darf nicht geknickt

oder zusammengedrückt werden.

– Achten Sie darauf, dass alle Verbin-

dungen fest und dicht sind.

Beachten Sie, dass jede Einschrän­kung des Luftstroms die Luftleistung
verringert und die Betriebsgeräusche
erhöht.

 Soll die Abluft ins Freie geleitet wer-

den, empfehlen wir die Installation ei­nes Teleskop-Mauerkastens oder ei­ner Dachdurchführung (nachkaufba­res Zubehör).

 Wird die Abluft in einen Abluftkamin

geführt, muss der Einführungsstutzen
in Strömungsrichtung gelenkt wer­den.

 Bei waagerechtem Verlegen der Ab-

luftleitung muss ein Mindestgefälle
von 1cm je Meter eingehalten wer­den. Damit wird vermieden, dass
Kondenswasser in die Dunstabzugs­haube fließen kann.

 Wird die Abluftleitung durch kühle

Räume, Dachböden usw. verlegt,
kann sich ein starkes Temperaturge­fälle innerhalb der einzelnen Bereiche
ergeben. Es ist daher mit Schwitz­oder Kondenswasser zu rechnen.
Dies macht eine Isolation der Abluft­leitung erforderlich.

32

Abluftleitung

Schalldämpfer

In die Abluftleitung kann ein Schall­dämpfer eingesetzt werden (nachkauf­bares Zubehör). Er dient zur zusätzli­chen Geräuschdämpfung.

Abluftbetrieb

Umluftbetrieb

Der Schalldämpfer wird zwischen
Ausblasstutzen und Ausblasgitter posi­tioniert . Der Einbauraum ist im Ein­zelfall zu prüfen.

Abluftbetrieb mit externem Gebläse

Der Schalldämpfer dämpft sowohl Ge­bläsegeräusche nach außen als auch
Außengeräusche, die über die Abluftlei­tung in die Küche dringen (z.B. Stra­ßenlärm). Dazu wird der Schalldämpfer
möglichst nah vor dem Abluftaustritt 
positioniert.

Um Gebläsegeräusche in der Küche zu
minimieren, ist der Schalldämpfer mög­lichst vor dem externen Gebläse zu po­sitionieren , bei einer langen Abluftlei­tung am Abluftstutzen der Dunstab­zugshaube . Bei einem externen Ge­bläse, das im Haus montiert ist, ist
durch Einsatz eines Schalldämpfers hin­ter dem externen Gebläse  eine Ver­ringerung der Gebläsegeräusche nach
außen möglich.

33

Elektroanschluss

Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkon­takt- Steckdose AC230V ~50Hz an­geschlossen werden.
Die Elektroanlage muss nach VDE0100
ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie
DINVDE0100 Teil739, dem Gerät
einen FI-Schutzschalter mit einem Aus­lösestrom von 30mA (DINVDE0664)
vorzuschalten.

Ein Anschluss über eine Steckdose wird
empfohlen, da er den Kundendienst er­leichtert (nach VDE0701). Achten Sie
darauf, dass die Steckdose im einge­bauten Zustand des Gerätes zugänglich
ist.

Falls nach dem Einbau die Steckdose
nicht mehr zugänglich ist, muss installa­tionsseitig eine Trennvorrichtung für je­den Pol vorhanden sein. Als Trennvor­richtung gelten Schalter mit einer Kon­taktöffnung von mindestens 3mm.
Dazu gehören LS-Schalter, Sicherungen
und Schütze (EN60335).

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach
ÖVE-EN1 ausgeführte Elektroanlage er­folgen.

Zur Erhöhung der Sicherheit empfiehlt
der ÖVE dem Gerät einen FI-Schutz­schalter mit einem Auslösestrom von
30mA (ÖVE-SN50) vorzuschalten.

Die erforderlichen Anschlussdaten fin­den Sie auf dem Typenschild (siehe Ka­pitel "Kundendienst und Garantie").
Prüfen Sie, ob diese Angaben mit der
Spannung und Frequenz des Elektro­netzes übereinstimmen.

34

Bei Störungen, die nicht selbst beseitigt
werden können, benachrichtigen Sie Ih­ren Miele Fachhändler oder den Miele
Werkkundendienst

Die Telefonnummer des Werkkunden­dienstes finden Sie am Ende dieser Ge­brauchsanweisung.

Der Kundendienst benötigt Modellbe­zeichnung und Fabrikationsnummer.
Beide Angaben finden Sie auf dem Ty­penschild.

Position des Typenschildes

Das Typenschild finden Sie, wenn Sie
die Fettfilter herausnehmen.

Garantiezeit und Garantiebe­dingungen

Die Garantiezeit beträgt 2Jahre.
Weitere Informationen entnehmen Sie

den mitgelieferten Garantiebedingun­gen.

Kundendienst und Garantie

35

Technische Daten

Gebläsemotor* 220 W

Kochstellenbeleuchtung

DA 2360 2 x 3 W

DA 2390 4 x 3 W

Gesamtanschlusswert*

DA 2360 226 W

DA 2390 232 W

Netzspannung, Frequenz AC 230 V, 50 Hz

Absicherung 10 A

Länge der Netzanschlussleitung 1,5 m

Gewicht

DA 2360 11 kg

DA 2390 13 kg

DA 2360 EXT 6 kg

DA 2390 EXT 8 kg

*Typenreihe ...EXT: Der Anschlusswert und die Abluftleistung ist abhängig vom angeschlos­senen externen Gebläse.
Länge der elektrischen Verbindungsleitung zum externen Gebläse: 1,9m

Nachkaufbares Zubehör für den Umluftbetrieb

Umbausatz DUU150 oder DUU151 und Geruchsfilter-Set DKF19-1. Der Set ent­hält zwei Geruchsfilter.

36

Deutschland:

Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh

Telefon: [phone]

(kostenfrei)

Mo-Fr
Sa+So

8-20 Uhr
9-18 Uhr

Telefax: 05241 89-2090
Miele im Internet: www.miele.de
E-Mail: [e-mail]

Luxemburg:

Österreich:

Miele Gesellschaft m.b.H.
Mielestraße 1
5071 Wals bei Salzburg

Telefon: [phone]

(Festnetz zum Ortstarif;
Mobilfunkgebühren abweichend)
Mo-Fr 8-17 Uhr

Telefax: 050 800 81219
Miele im Internet: www.miele.at
E-Mail: [e-mail]

Miele S.à.r.l.
20, rue Christophe Plantin
Postfach 1011
L-1010 Luxemburg/Gasperich

Telefax: 00352 4 97 11-39
Miele im Internet: www.miele.lu
E-Mail: [e-mail]

Telefon: [phone]
Telefon: [phone]

(Werkkundendienst)

Mo-DoFr8.30-12.30, 13-17 Uhr

8.30-12.30, 13-16 Uhr

(Produktinformation)

DA 2360
DA 2390
DA 2360 EXT
DA 2390 EXT



M.-Nr. 10 548 700 / 00de-DE
