Miele DA 2360, DA 2390 User Manual [sr]

Uputstvo za upotrebu i montažu
Aspirator

Pročitajte obavezno ovo uputstvo za upotrebu i montažu pre instala­cije i puštanja u rad. Tako ćete zaštititi sebe i izbeći oštećenja.

sr-RS M.-Nr. 11 467 900

Sadržaj

Sigurnosna uputstva i upozorenja................................................................... 3

Vaš doprinos zaštiti životne sredine................................................................ 12

Opis funkcija ...................................................................................................... 13

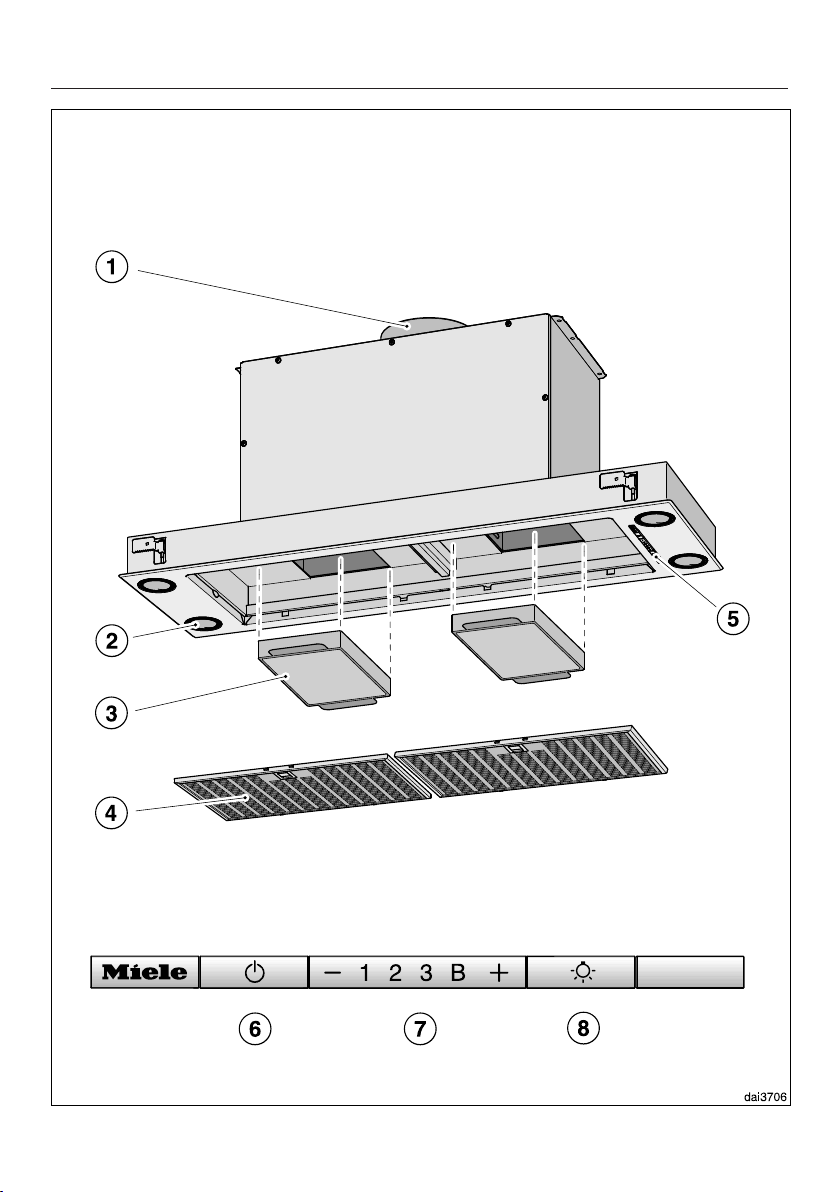

Pregled aspiratora............................................................................................. 14

Rukovanje .......................................................................................................... 16

Uključivanje ventilatora........................................................................................ 16

Biranje stepena snage......................................................................................... 16

Naknadni rad....................................................................................................... 16

Isključivanje ventilatora........................................................................................ 16

Uključivanje/isključivanje osvetljenja površine za kuvanje .................................. 16

Powermanagement ............................................................................................. 16

Isključivanje / uključivanje funkcije Powermanagement................................. 17

Sigurnosno isključivanje...................................................................................... 17

Saveti za uštedu energije.................................................................................. 18

Čišćenje i održavanje........................................................................................ 19

Kućište................................................................................................................. 19

Filteri za masnoću ............................................................................................... 20

Filteri za mirise..................................................................................................... 22

Odstranjivanje filtera za mirise........................................................................ 22

Zamena sijalice.................................................................................................... 23

Instalacija........................................................................................................... 24

Pre instalacije ...................................................................................................... 24

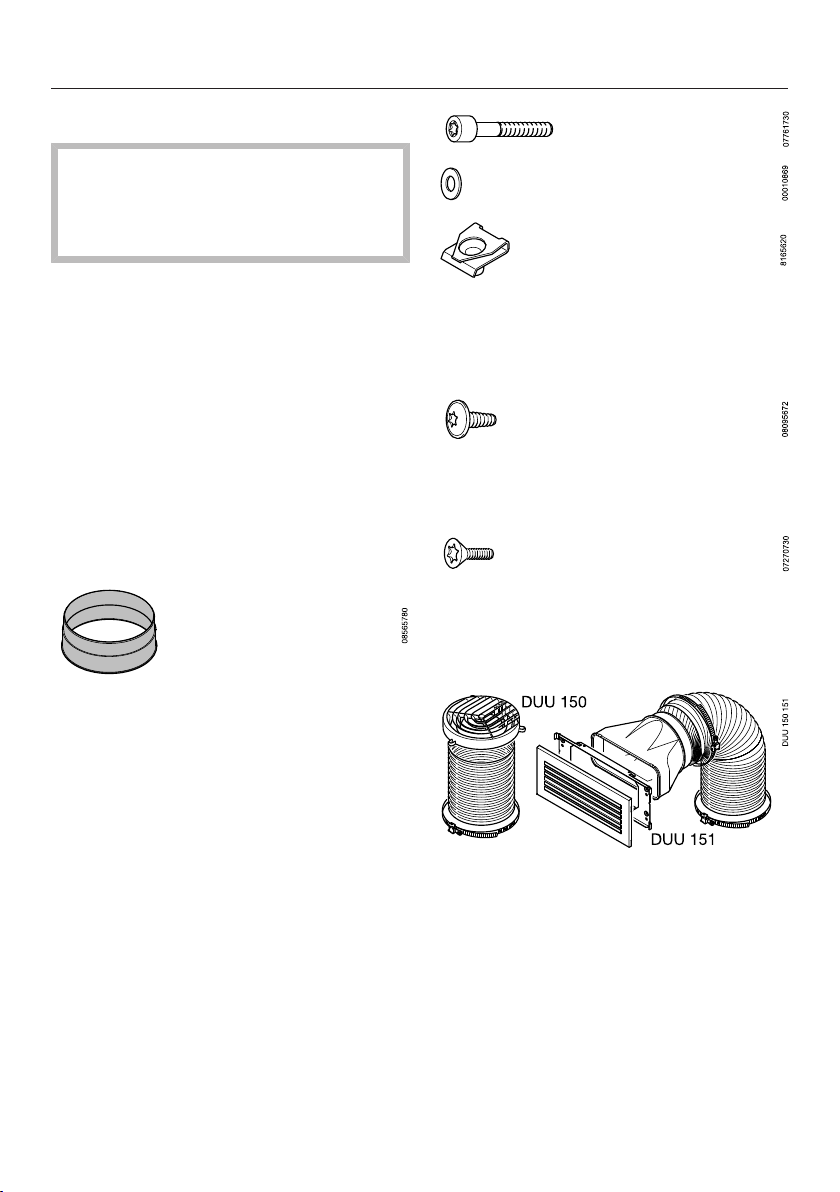

Instalacioni materijal............................................................................................ 24

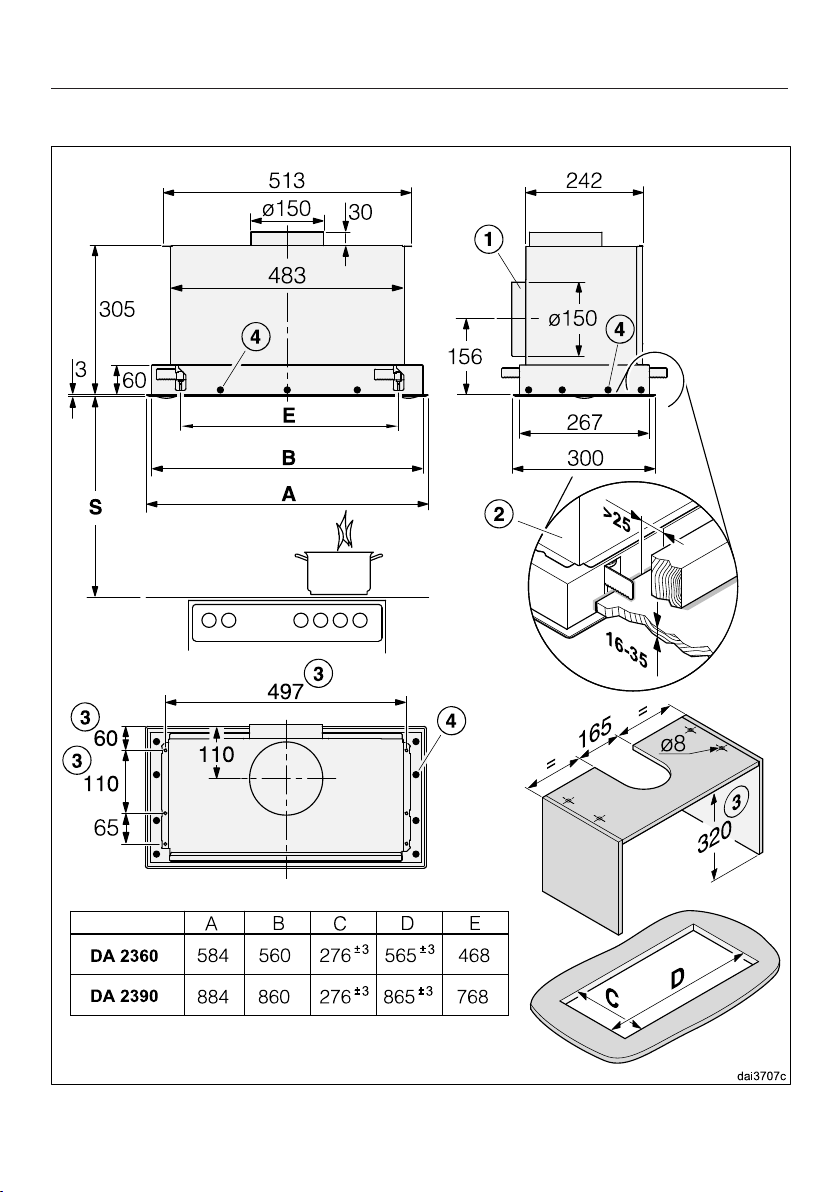

Dimenzije uređaja................................................................................................ 26

Rastojanje između uređaja za kuvanje i aspiratora (S) ........................................ 27

Preporuke za montažu ........................................................................................ 28

Neravna ugradna površina .................................................................................. 28

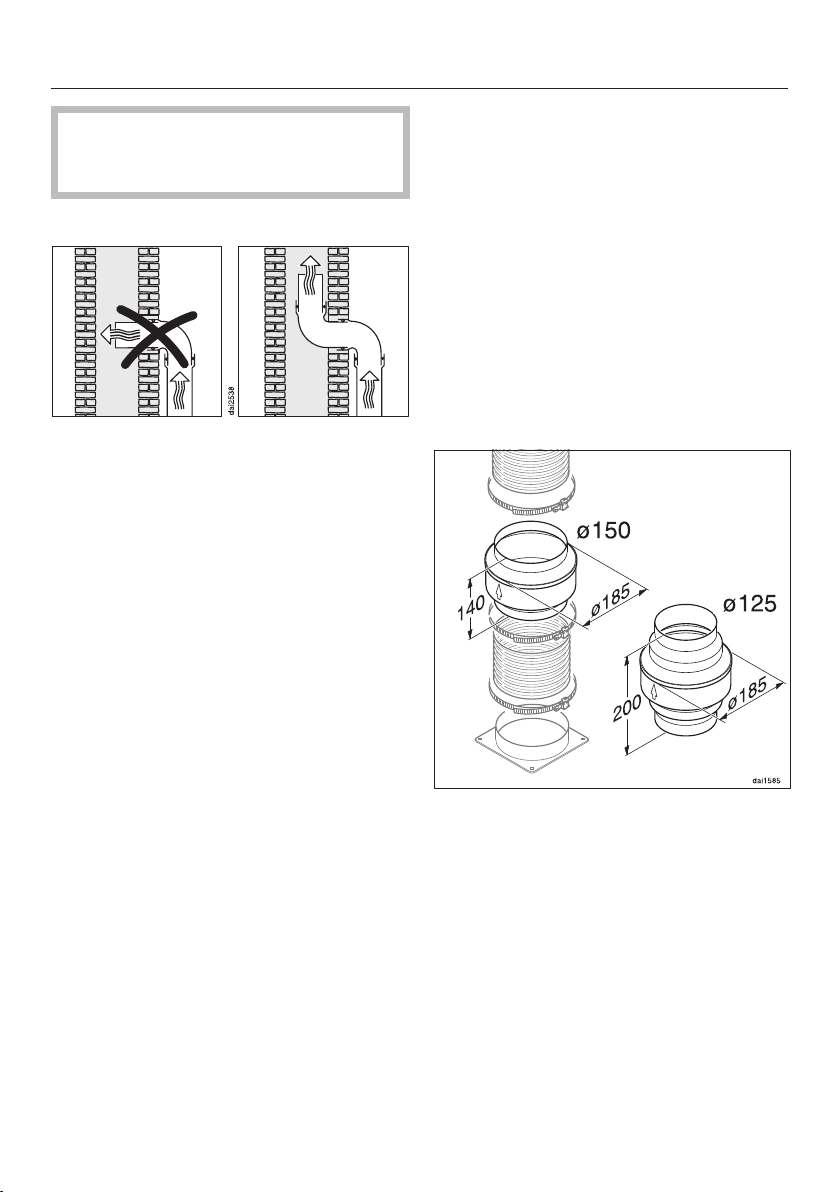

Odvod vazduha ................................................................................................... 29

Nepovratna klapna ......................................................................................... 30

Kondenzat ...................................................................................................... 30

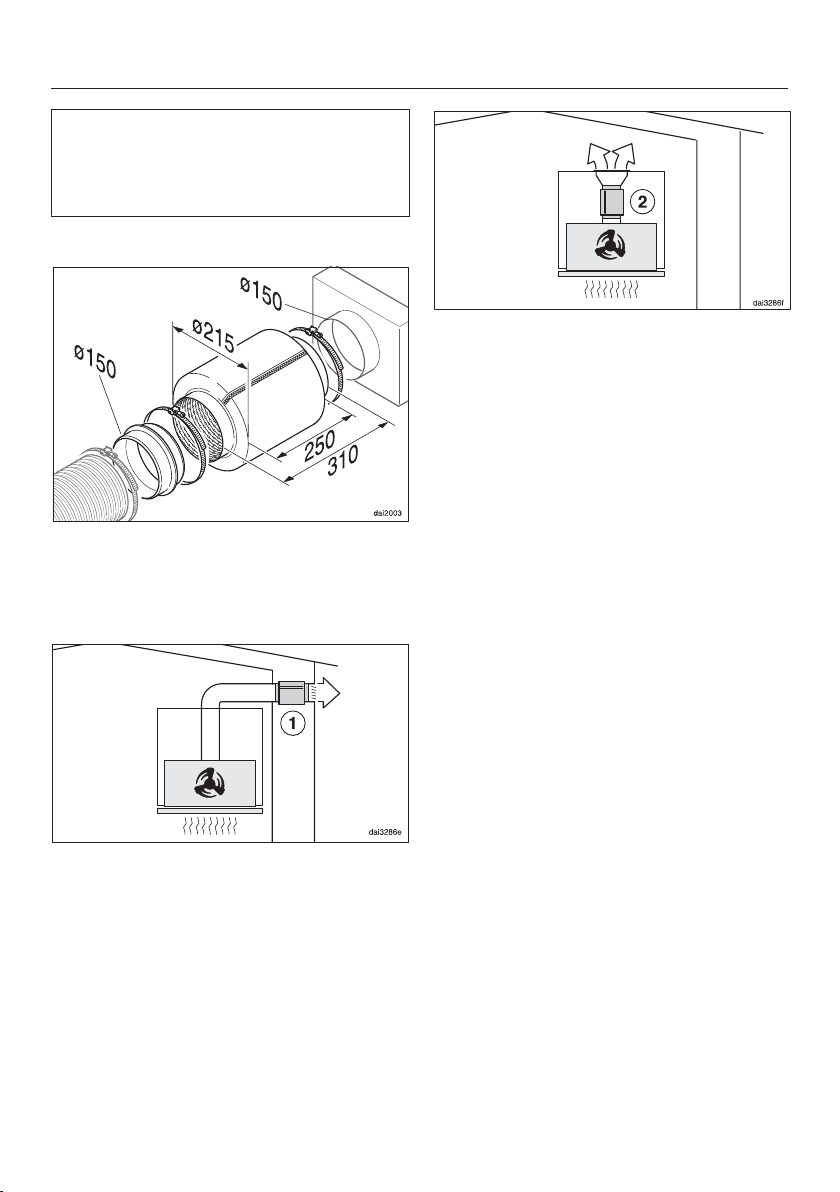

Prigušivač zvuka............................................................................................. 31

Električni priključak.............................................................................................. 32

Servisna služba.................................................................................................. 33

Kontakt za prijavu smetnji ................................................................................... 33

Pozicija natpisne pločice sa oznakom tipa.......................................................... 33

Garancija ............................................................................................................. 33

Tehnički podaci.................................................................................................. 34

2

Sigurnosna uputstva i upozorenja

Ovaj aspirator odgovara propisanim sigurnosnim odredbama. Ne­adekvatna upotreba međutim može da dovede do povreda kod
osoba i oštećenja stvari.

Pažljivo pročitajte ovo uputstvo za upotrebu i montažu pre nego
što aspirator pustite u rad. Ono sadrži važna uputstva za montažu,
bezbednost, upotrebu i održavanje uređaja. Tako ćete zaštititi sebe
i izbeći oštećenja na aspiratoru.

Prema standardu IEC60335-1 Miele izričito ukazuje na to da se
obavezno pročitaju i slede poglavlje o instalaciji uređaja, kao i si­gurnosna uputstva i upozorenja.

Firma Miele ne može da bude odgovorna za oštećenja koja su na­stala zbog nepoštovanja ovih uputstava.

Sačuvajte ovo uputstvo za upotrebu i montažu i prosledite ga
eventualnom budućem vlasniku ovog uređaja.

Namenska upotreba

 Ovaj aspirator je namenjen za upotrebu u domaćinstvu i u sredini

sličnoj domaćinstvu.

 Ovaj aspirator nije predviđen za upotrebu napolju.
 Koristite aspirator isključivo u uslovima uobičajenim za domaćin-

stvo za usisavanje i pročišćavanje kuhinjskih isparenja, koja nastanu
prilikom pripremanja jela.
Svi ostali načini upotrebe nisu dozvoljeni.

 U sistemu sa kruženjem vazduha aspirator koji je iznad plinskog

uređaja za kuvanje ne može da se koristi za ventilaciju prostora gde
je postavljen. U vezi toga se raspitajte kod stručnjaka za gas.

3

Sigurnosna uputstva i upozorenja

 Osobe, koje zbog svog fizičkog ili mentalnog stanja ili zbog svog

neiskustva ili neznanja nisu u stanju da bezbedno rukuju ovim aspira­torom, ne smeju da ga koriste bez nadzora.
Ove osobe smeju da koriste aspirator bez nadzora, samo ako im je
objašnjeno kako mogu bezbedno da rukuju njim. One moraju da pre­poznaju moguće opasnosti zbog pogrešnog rukovanja.

Deca u domaćinstvu

 Decu koja imaju manje od 8godina ne smete da puštate blizu

aspiratora, osim ako ih stalno nadgledate.

 Deca koja imaju više od 8 godina smeju da koriste aspirator bez

nadzora, samo ako im je objašnjeno kako mogu bezbedno da rukuju
njime. Deca moraju biti u mogućnosti da prepoznaju i razumeju mo­guće opasnosti zbog pogrešnog rukovanja.

 Deca ne smeju da čiste ili održavaju aspirator bez nadzora.
 Nadgledajte decu, koja se zadržavaju u blizini aspiratora. Nikada

nemojte da dozvolite deci da se igraju uređajem.

 Svetlo za osvetljenje površine za kuvanje je veoma intenzivno.

Vodite računa da naročito bebe ne gledaju direktno u sijalice.

 Opasnost od gušenja. Prilikom igre deca bi mogla da se obmotaju

materijalom za pakovanje (npr. folijom) ili da ga stave preko glave i
da se uguše. Čuvajte materijal za pakovanje van domašaja dece.

4

Sigurnosna uputstva i upozorenja

Tehnička bezbednost

 Zbog nepravilne instalacije i održavanja ili opravki može za korisni-

ka da nastane znatna opasnost. Instalacione radove i radove na odr­žavanju ili opravke smeju da vrše samo stručna lica koje je ovlastila
firma Miele.

 Oštećenja na aspiratoru bi mogla da ugroze Vašu bezbednost.

Prekontrolišite da li na njemu ima vidljivih oštećenja. Nikada ne uklju­čujte oštećeni aspirator.

 Za električnu bezbednost aspiratora se garantuje samo ako je on

priključen na propisno instaliran sistem sa zaštitnim provodnikom.
Veoma je važno da postoji ovaj osnovni preduslov za bezbednost. U
slučaju nedoumice Vaše kućne instalacije treba da prekontroliše
stručni električar.

 Za pouzdan i bezbedan rad aspiratora se garantuje samo ako je

aspirator priključen na javnu električnu mrežu.

 Podaci o priključku (frekvencija i napon) na natpisnoj pločici aspi-

ratora moraju obavezno da se podudaraju sa podacima za električnu
mrežu kako ne bi došlo do oštećenja na aspiratoru.
Pre priključenja uporedite podatke o priključku. U slučaju nedoumice
se raspitajte kod električara.

 Višestruke utičnice ili produžni kablovi ne garantuju potrebnu be-

zbednost (opasnost od požara). Ne priključujte aspirator na električ­nu mrežu na ovaj način.

5

Sigurnosna uputstva i upozorenja

 Aspirator upotrebljavajte samo ako je montiran, da bi se osigurala

bezbedna funkcija uređaja.

 Ovaj aspirator ne sme da se koristi na nestacioniranim mestima

(npr. na brodovima).

 Dodirivanje priključaka pod naponom, kao i promene na električ-

nim i mehaničkim delovima su opasni za Vas i mogu da prouzrokuju
smetnje u funkciji aspiratora.
Kućište aspiratora otvarajte samo ukoliko je to opisano u delu koji se
odnosi na montažu i čišćenje. Nikada ne otvarajte ostale delove ku­ćišta.

 Prava iz garancije se gube ukoliko bi aspirator popravljao servis

koji nije ovlastila firma Miele.

 Firma Miele garantuje samo za originalne rezervne delove da će

oni ispuniti zahteve o bezbednosti. Neispravni delovi smeju da budu
zamenjeni samo originalnim rezervnim delovima.

 Oštećeni priključni provodnik smeju da zamene samo kvalifikovani

stručnjaci.

 Prilikom instaliranja i održavanja kao i popravki aspirator mora da

bude isključen iz električne mreže. On je isključen iz struje samo ka­da je ispunjen neki od sledećih uslova:

- osigurači u električnoj instalaciji su isključeni ili

- navojni ulošci osigurača u električnoj instalaciji su sasvim odvrnuti
ili

- mrežni utikač (ako postoji) je izvučen iz utičnice. Pri tom ne vucite
priključni provodnik, već sam utikač.

6

Sigurnosna uputstva i upozorenja

Istovremeni rad sa uređajem za loženje koji zavisi od vazduha u prostoriji

 Opasnost od trovanja gasovima koji nastaju sagorevanjem.
Prilikom istovremenog korišćenja aspiratora i uređaja za loženje
koji zavisi od vazduha u prostoriji, u istoj prostoriji ili sistemu pro­vetravanja potreban je maksimalni oprez.
Uređaji za loženje koji zavise od vazduha u prostoriji uzimaju va­zduh za sagorevanje iz prostorije gde su postavljeni i sprovode ot­padne gasove napolje kroz sistem otpadnih gasova (npr. kamin).
To su npr. uređaji za grejanje na gas, ulje, drva ili ugalj, protočni
bojleri, uređaji za grejanje vode, ploče za kuvanje ili rerne.

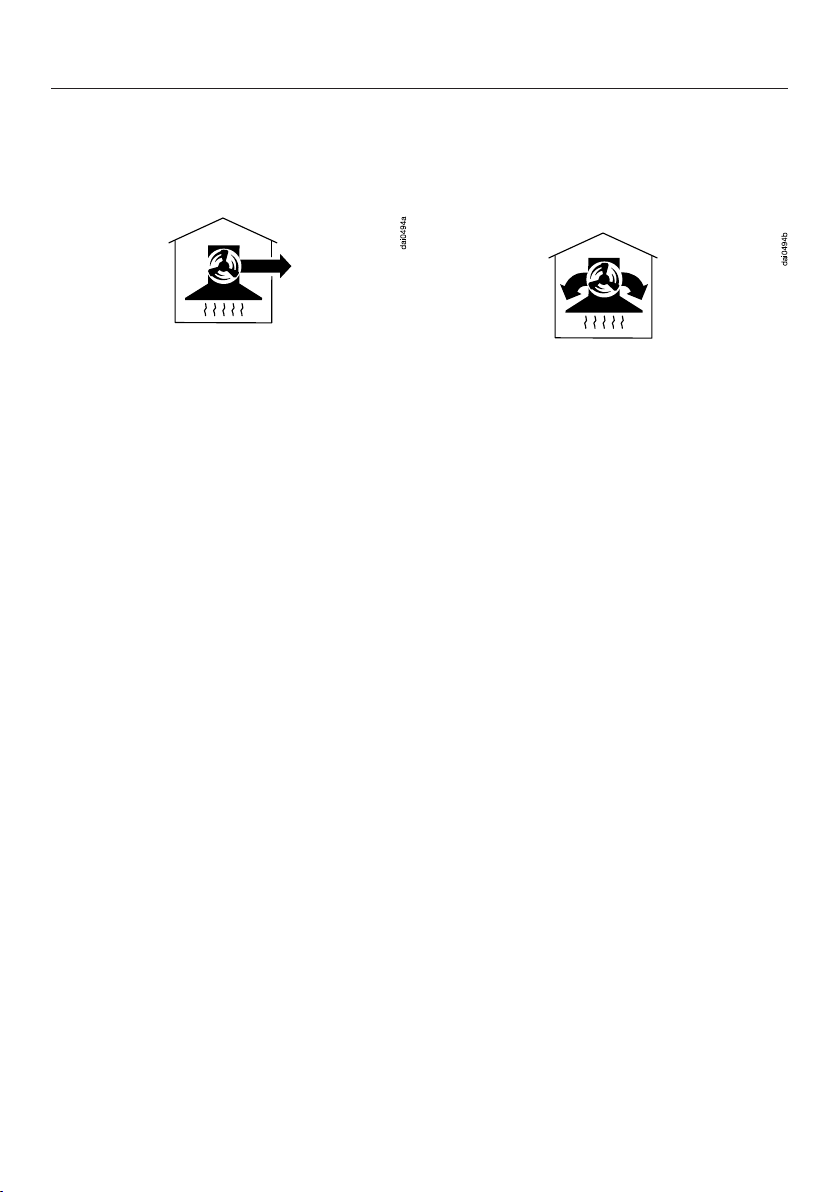

Aspirator uzima vazduh iz kuhinje i okolnih prostorija. To važi za
sledeće načine rada:

- sistem za odvod vazduha,

- sistem sa kruženjem vazduha sa kutijom za kruženje vazduha ko­ja se nalazi izvan prostorije.

Bez dovoljnog dovoda vazduha nastaje potpritisak. Uređaj za lože­nje dobija premalo vazduha za sagorevanje. Sagorevanje je sma­njeno.
Otrovni gasovi od sagorevanja bi mogli da se vrate iz dimnjaka ili
odvodnog otvora u stambene prostorije.
Postoji opasnost po život.

7

Sigurnosna uputstva i upozorenja

Bezopasno korišćenje uređaja je moguće, ako se prilikom istovre­menog rada aspiratora i uređaja za loženje koji zavisi od vazduha u
prostoriji, u sistemu provetravanja ili u prostoriji dostigne potpriti­sak od najviše 4Pa (0,04mbar) i tako izbegne povratno usisavanje
otpadnih gasova iz uređaja za loženje.

To može da se postigne, ako kroz otvore koji se ne zatvaraju, npr.
vrata ili prozore, može da struji vazduh koji je potreban za sagore­vanje. Pri tom treba obratiti pažnju na dovoljan poprečni presek
otvora za dovod vazduha. Sama zidna kutija za dovod / odvod va­zduha ne obezbeđuje po pravilu dovoljno snabdevanje vazduhom.

Prilikom procene mora uvek da se uzme u obzir celokupni sistem
provetravanja u stanu. Zbog toga se posavetujte sa nadležnim
odžačarem.

Ako se aspirator koristi u sistemu sa kruženjem vazduha, pri čemu
se vazduh vraća u prostoriju gde je aspirator postavljen, može isto­vremeno slobodno da radi i uređaj za loženje koji zavisi od vazdu­ha u prostoriji.

8

Sigurnosna uputstva i upozorenja

Pravilna upotreba

 Zbog otvorenog plamena postoji opasnost od požara.

Nikada ne radite sa otvorenim plamenom ispod aspiratora. Tako je
npr. zabranjeno flambiranje i pečenje na roštilju sa otvorenim plame­nom. Uključen aspirator uvlači plamen u filter. Nataložena kuhinjska
masnoća može da se zapali.

 Zbog jake toplote prilikom kuvanja na plinskoj ploči za kuvanje

aspirator bi mogao da se ošteti.

- Nikada ne ostavljajte plinsku ploču za kuvanje uključenu ukoliko
na njoj nema posude za kuvanje. Isključite plinsku ploču čak i ako
nakratko skinete posudu za kuvanje sa nje.

- Odaberite posudu za kuvanje koja odgovara veličini polja za kuva­nje.

- Veličinu plamena regulišite tako da on ni u kom slučaju ne prelazi
iznad posude za kuvanje.

- Izbegavajte prekomerno zagrevanje posude za kuvanje (npr. prili­kom kuvanja sa vokom).

 Kondenzovana voda može da prouzrokuje oštećenja zbog korozije

na aspiratoru.
Uključite aspirator uvek kada koristite uređaj za kuvanje da se na nje­mu ne bi sakupljala kondenzovana voda.

 Pregrejana ulja i masnoće mogu da se zapale i da na taj način za-

pale i aspirator.
Nadgledajte lonce, tiganje i friteze, kada radite s uljima i masnoćama.
I pečenje na električnim roštiljima mora stalno da bude pod kontro­lom.

9

Sigurnosna uputstva i upozorenja

 Naslage masnoće i prljavštine štetno utiču na funkcionisanje

aspiratora.
Nikada ne upotrebljavajte aspirator bez filtera za masnoću da biste
obezbedili čišćenje isparenja od kuvanja.

 Vodite računa o tome, da se aspirator jako zagreva tokom kuvanja

zbog sve veće toplote.
Kućište i filtere za masnoću dodirujte tek kada se aspirator bude
ohladio.

Stručna instalacija

 Obratite pažnju na podatke koje je naveo proizvođač za Vaš ure-

đaj za kuvanje, da li je dozvoljena upotreba aspiratora iznad njega.

 Aspirator ne sme da bude montiran iznad uređaja za loženje koji

koriste čvrsta goriva.

 Ukoliko je rastojanje između uređaja za kuvanje i aspiratora nedo-

voljno, može doći do oštećenja aspiratora.
Ukoliko proizvođač uređaja za kuvanje nije propisao veća sigurnosna
rastojanja, između uređaja za kuvanje i donje ivice aspiratora treba
se pridržavati rastojanja koja su navedena u poglavlju „Instalacija“.
Ako ispod aspiratora treba da se koristi više različitih uređaja za ku­vanje, za koje važe različita sigurnosna rastojanja, treba izabrati naj­veće navedeno sigurnosno rastojanje.

 Za pričvršćivanje aspiratora treba obratiti pažnju na podatke u po-

glavlju „Instalacija“.

 Delovi mogu imati oštre ivice i dovesti do povreda.

Prilikom montaže nosite rukavice koje će pružiti zaštitu od posekoti­na.

 Za postavljanje cevi za odvod vazduha smeju da se koriste samo

cevi ili creva od nezapaljivog materijala. Njih možete da nabavite u
specijalizovanoj prodavnici ili kod servisa.

10

Sigurnosna uputstva i upozorenja

 Odlazni vazduh ne sme da se sprovodi ni u dimnjak korišćen za

odvod dima ili otpadnih gasova, ni kroz neki otvor koji služi za prove­travanje prostorija, gde su postavljeni uređaji za loženje.

 Ako odlazni vazduh treba da prolazi kroz dimnjak za sprovođenje

dima ili otpadnih gasova koji nije korišćen, onda treba da ispoštujete
zakonske propise.

Čišćenje i održavanje

 Postoji opasnost od požara ako čišćenje nije izvršeno prema in-

strukcijama iz uputstva za upotrebu.

 Para iz uređaja za čišćenje uz pomoć pare može da dospe do de-

lova koji su pod naponom i da izazove kratki spoj.
Za čišćenje aspiratora ni u kom slučaju ne koristite uređaj za čišćenje
uz pomoć pare.

Pribor

 Upotrebljavajte isključivo Miele originalni pribor. Ukoliko se dogra-

đuju ili ugrađuju drugi delovi, gube se prava iz garancije, jemstvo i/ili
odgovornost za uređaj.

11

Vaš doprinos zaštiti životne sredine

Odstranjivanje transportne am­balaže

Ambalaža štiti uređaj od oštećenja prili­kom transporta. Materijali za ambalažu
su odabrani sa stanovišta zaštite život­ne sredine i tehnike odstranjivanja i
zbog toga mogu da se recikliraju.

Recikliranjem ambalaže štede se sirovi­ne i smanjuje gomilanje otpadaka. Vaš
specijalizovani trgovac preuzima amba­lažu.

Odlaganje starog uređaja

Električni i elektronski uređaji sadrže
mnogo vrednih materijala. Oni takođe
sadrže određene materije, mešavine i
komponente, koje su bile neophodne za
njihovu funkciju i bezbednost. U kuć­nom otpadu kao i kod nestručnog tret­mana oni mogu imati štetan uticaj na
ljudsko zdravlje i životnu sredinu. Stoga
nipošto ne odlažite Vaš stari uređaj u
kućni otpad.

Umesto toga koristite zvanična mesta
za sakupljanje i preuzimanje kao i iskori­šćenje električnih i elektronskih uređaja
u opštini, kod prodavaca ili firme Miele.
Vi ste po zakonu lično odgovorni za bri­sanje eventualnih ličnih podataka na
uređaju koji treba odlagati. Molimo vo­dite računa o tome, da Vaš stari uređaj
bude čuvan do transporta tako da deca
budu zaštićena.

12

Opis funkcija

Zavisno od modela aspiratora moguće
su sledeće funkcije:

Sistem za odvod vazduha

Usisani vazduh se pročisti kroz filtere za
masnoću i sprovede napolje iz zgrade.

Sistem sa kruženjem vazduha

(samo sa setom za prepravku i filterom
za mirise kao priborom koji može da se
kupi naknadno, vidi „Tehnički podaci“)

Usisani vazduh se pročisti kroz filtere za
masnoću i dodatno kroz filtere za miri­se. Vazduh se potom vraća u kuhinju.

13

Pregled aspiratora

14

Pregled aspiratora

a

Nastavak za odvod vazduha
Odlazni vazduh može alternativno da se provede nagore ili prema zadnjem de­lu.

b

Osvetljenje površine za kuvanje

c

Filter za mirise
Pribor koji se posebno kupuje za sistem sa kruženjem vazduha

d

Filteri za masnoću
DA2360: 1komad,
DA2390: 2komada

e

Elementi za rukovanje

f

Taster za uključivanje i isključivanje ventilatora

g

Tasteri za podešavanje snage ventilatora

h

Taster za uključivanje i isključivanje osvetljenja površine za kuvanje

15

Rukovanje

Uključivanje ventilatora

Uključite ventilator čim počnete da ku­vate. Tako će kuhinjska isparenja biti
usisavana od početka.

 Pritisnite taster za uključivanje/isklju-

čivanje.

Ventilator se uključuje na stepen 2. Sim­bol i 2 na indikatoru stepena snage
ventilatora svetle.

Biranje stepena snage

Za manju do veće količine isparenja i
mirisa prilikom kuvanja Vam stoje na
raspolaganju stepeni snage 1 do 3.

Ako privremeno nastane veoma mnogo
pare i mirisa, npr. prilikom prženja, oda­berite stepen B kao Booster stepen.

 Pritiskanjem tastera „“ ili „“ oda-

berite željeni stepen snage.

Uključivanje Booster stepena

Ako je aktivirana funkcija Powermana­gement (prethodno podešena), ventila­tor se nakon 5minuta automatski uklju­čuje na stepen 3.

Naknadni rad

 Posle završetka kuvanja ostavite ven-

tilator da radi još nekoliko minuta.

Uključivanje/isključivanje osvetljenja površine za kuvanje

Osvetljenje površine za kuvanje možete
da uključite i isključite nezavisno od
ventilatora.

 Pri tome pritisnite taster za osvetlje-

nje.

Kada je uključeno osvetljenje, svetli
simbol.

Powermanagement

Aspirator poseduje funkciju Powerma­nagement. Funkcija Powermanagement
služi za uštedu energije. Ona vodi raču­na da se snaga ventilatora automatski
smanji na manji stepen i isključi osve­tljenje.

- Ako odaberete Booster stepen venti­latora, nakon 5minuta se automatski
prebaci na stepen 3.

- Sa stepena snage ventilatora 3, 2 ili 1
posle 2 sata smanjuje se za jedan
stepen a zatim isključuje u intervalima
od 30 minuta.

- Uključeno osvetljenje površine za ku­vanje se automatski isključuje nakon
12 sati.

Vazduh u kuhinji se čisti od zaostale pa­re i mirisa.

Izbegavaju se ostaci u aspiratoru i mirisi
koji usled toga nastaju.

Isključivanje ventilatora

 Isključite ventilator uz pomoć tastera

za uključivanje/isključivanje.

Simbol se gasi.

16

Rukovanje

Isključivanje / uključivanje funkcije Powermanagement

Funkciju Powermanagement možete da
deaktivirate.
Imajte na umu da zbog toga može doći
do veće potrošnje energije.

 Ventilator i osvetljenje površine za ku-

vanje moraju pri tom da budu isklju­čeni.

 Istovremeno pritisnite tastere „“ i

„“ oko 10 sekundi, dok ne zasvetli
indikator 1.

 Zatim pritisnite jedan za drugim

- taster za osvetljenje ,

- taster „“ i ponovo

- taster za osvetljenje .

Ako je funkcija Powermanagement
uključena, stalno svetle indikatori 1 i B.
Ukoliko je ona isključena, indikatori 1 i
B trepere.

 Za isključivanje funkcije Powermana-

gement pritisnite taster „“.

Sigurnosno isključivanje

Ukoliko je funkcija Powermanagement
deaktivirana, uključeni aspirator se au­tomatski isključuje posle 12sati (venti­lator i osvetljenje površine za kuvanje).

 Za ponovno uključivanje pritisnite ta-

ster za uključivanje/isključivanje ili
taster za osvetljenje.

Indikatori 1 i B trepere.
 Za uključivanje pritisnite taster „“.
Indikatori 1 i B neprekidno svetle.
 Potvrdite ovaj postupak pritiskanjem

tastera za uključivanje/isključivanje

.
Sve kontrolne lampice se gase.
Ukoliko ovo ne potvrdite u roku od

4minuta, zadržava se staro podešava­nje.

17

Saveti za uštedu energije

Ovaj aspirator radi veoma efikasno i
štedi energiju. Sledeće mere Vas po­državaju u štedljivom korišćenju:

- U toku kuvanja obezbedite dobro
provetravanje kuhinje. Ukoliko tokom
rada sistema za odvod vazduha ne
dotiče dovoljno vazduha, aspirator ne
radi efikasno i stvara se povećana
buka prilikom rada uređaja.

- Kuvajte na što manjem stepenu sna­ge. Manje isparenja znači manji ste­pen snage u radu aspiratora a time i
manju potrošnju energije.

- Proverite odabrani stepen snage na
aspiratoru. Često je dovoljan manji
stepen snage. Booster stepen koristi­te samo kada je to potrebno.

- Ako se stvaraju jaka isparenja od ku­vanja, na vreme uključite jači stepen.
To je efikasnije nego da dužim radom
aspiratora pokušavate da izvučete is­parenja koja su se već proširila po
kuhinji.

- Vodite računa da nakon kuvanja po­novo isključite aspirator.

- Redovno čistite ili zamenjujte filtere.
Jako zaprljani filteri umanjuju učinak,
povećavaju opasnost od požara i
predstavljaju higijenski rizik.

18

Čišćenje i održavanje

 Isključite aspirator iz električne

mreže pre svakog održavanja i nege
(vidi poglavlje „Sigurnosna uputstva i
upozorenja“).

Kućište

Uopšteno

Površine i elementi za rukovanje mo­gu da se oštete usled neadekvatnih
sredstava za čišćenje.

Ne upotrebljavajte sredstva za čišće­nje koja sadrže sodu, kiselinu, hlor ili
rastvarače.

Ne upotrebljavajte abrazivna sred­stva za čišćenje , kao npr. prašak ili
krem za ribanje, sunđere koji grebu,
kao npr. sunđere za pranje lonaca ili
korišćene sunđere koji još sadrže
ostatke sredstava za ribanje

 Vlaga u aspiratoru može prouzro-

kovati oštećenja.
Vodite računa da u aspirator ne pro-

dre vlaga.

 Sve površine i elemente za rukovanje

čistite samo vlažnim sunđerom, sred­stvom za pranje i toplom vodom.

Posebne napomene za površine od plemenitog čelika

Ove napomene ne važe za tastere za
rukovanje.

Osim opštih napomena je za čišćenje
površina od plemenitog čelika pogodno
sredstvo za čišćenje plemenitog čelika
koje ne grebe.

Da biste sprečili da se uređaj brzo po­novo zaprlja, preporučuje se da ga pre­mažete sredstvom za održavanje ple­menitog čelika (može da se nabavi kod
firme Miele).

Posebne napomene za elemente za rukovanje

Elementi za rukovanje mogu da se
oboje ili promene, ako prljavština du­že deluje na njih.

Odmah uklonite prljavštinu.

Površina elemenata za rukovanje
može da se ošteti ukoliko je čistite
sredstvom za čišćenje plemenitog
čelika.

Za čišćenje elemenata za rukovanje
nemojte da koristite sredstva za či­šćenje plemenitog čelika.

 Zatim te površine obrišite mekom kr-

pom.

19

Čišćenje i održavanje

Filteri za masnoću

 Opasnost od požara

Filteri za masnoću na kojima ima pre­više masnoće su zapaljivi.

Redovno čistite filtere za masnoću.

Metalni filteri za masnoću u uređaju koji
mogu ponovo da se koriste, upijaju čvr­ste sastojke iz kuhinjske pare (masno­ću, prašinu itd.) i tako sprečavaju prlja­nje aspiratora.

Filtere za masnoću morate redovno da
čistite.

Zbog jako zaprljanih filtera za masno­ću smanjuje se snaga usisavanja i
usled toga se aspirator i kuhinja jako
zaprljaju.

Interval čišćenja

Nakupljena masnoća se tokom dužeg
perioda stvrdne i otežava čišćenje. Sto­ga se preporučuje da filtere za masnoću
čistite svake 3–4nedelje.

Vađenje filtera za masnoću

 Filter bi mogao da padne prili-

kom rukovanja.
To može da dovede do oštećenja fil-

tera i uređaja za kuvanje.
Prilikom rukovanja držite filter čvrsto

u ruci.

 Otvorite bravicu filtera za masnoću,

filter za masnoću pomerite nadole za
oko 45°, pozadi ga otkačite i izvadite.

Ručno čišćenje filtera za masnoću

 Filtere za masnoću očistite četkicom

za pranje sudova u toploj vodi, u koju
ćete dodati blago sredstvo za ručno
pranje sudova. Koristite sredstvo za
ručno pranje sudova koje nije kon­centrovano.

Neadekvatna sredstva za čišćenje

Neodgovarajuća sredstva za čišćenje bi
prilikom redovne upotrebe mogla prou­zrokovati oštećenja površina filtera.
Ne treba upotrebljavati sledeća sred­stva za čišćenje:

- sredstva za čišćenje koja rastvaraju
kamenac,

- prašak ili kremu za ribanje,

- agresivna univerzalna sredstva za či­šćenje i sprejeve za rastvaranje ma­snoće,

20

- sprej za rerne.

Čišćenje i održavanje

Čišćenje filtera za masnoću u mašini za pranje sudova

 Ako je moguće, stavite filtere za ma-

snoću uspravno ili nagnuto u donju
korpu. Vodite računa da prskalica
može slobodno da se kreće.

 Koristite standardno sredstvo za ma-

šinsko pranje sudova.

 Odaberite program sa temperaturom

čišćenja od najmanje 50°C i maksi­malno 65°C.

Prilikom čišćenja filtera za masnoću u
mašini za pranje sudova može zavisno
od korišćenog sredstva za čišćenje da
dođe do trajnih promena boje unutra­šnjih površina filtera. To ne utiče na
funkciju filtera za masnoću.

Nakon čišćenja

 Posle čišćenja stavite filtere za ma-

snoću da se suše na podlogu koja
dobro upija.

 Kada su izvađeni filteri za masnoću

očistite i pristupačne delove kućišta
od nataložene masnoće. Na taj način
ćete sprečiti opasnost od požara.

 Ponovo postavite filtere za masnoću.

Pri tom obratite pažnju da prilikom
postavljanja filtera za masnoću bravi­ca pokazuje nadole.

 Ako filteri za masnoću budu jednom

postavljeni naopako, bravicu možete
kroz udubljenja da oslobodite uz po­moć malog odvijača.

21

Čišćenje i održavanje

Filteri za mirise

Kod sistema sa kruženjem vazduha
osim filtera za masnoću morate da po­stavite i dva filtera za mirise. Oni upijaju
mirisne materije koje nastanu prilikom
kuvanja.

Filteri za mirise se postavljaju u usmeri­vač pare iznad filtera za masnoću.

Filtere za mirise možete da nabavite
preko Miele webshop-a, Miele servisne
službe (vidi na kraju ovog uputstva za
upotrebu) ili Vašeg Miele specijalizova­nog prodavca.

Potreban Vam je komplet filtera za mi-
rise DKF 19-1. Set sadrži dva filtera za
mirise.

Postavljanje/zamena filtera za mirise

 Radi montaže ili radi zamene filtera za

mirise morate da izvadite filtere za
masnoću na prethodno opisani način.

 Filtere za mirise izvadite iz ambalaže.

 Postavite filtere za mirise u usisni

okvir.

 Pritisnite filtere za mirise u nosače.

22

 Ponovo postavite filtere za masnoću.

Interval zamene

Filtere za mirise zamenite uvek, kada
oni više ne upijaju dovoljno mirisne ma­terije, najkasnije svakih 6meseci.

Odstranjivanje filtera za mirise

 Iskorišćene filtere za mirise bacite u

kućno smeće.

Čišćenje i održavanje

Zamena sijalice

Koristite samo navedene sijalice.
Druge sijalice, npr. halogene sijalice,

mogu usled većeg isijavanja toplote
da prouzrokuju oštećenja.

Sijalice morate zameniti sijalicama istog
tipa:

Proizvođač................................... EGLO

Tip sijalice..................................... GU10

Oznaka tipa ................... 11427 ili 12981

Snaga .............................................. 3W

ILCOS D Code...... DR-3-H-GU10-50/56

Alternativno može da se koristi i sledeća
sijalica:

Proizvođač................................... EGLO

Tip sijalice..................................... GU10

Oznaka tipa ................................. 11511

Snaga .............................................. 5W

ILCOS D Code...... DR-5-H-GU10-50/54

Ova dva tipa sijalica daju različitu sve­tlost. Koristite samo iste sijalice u aspi­ratoru.

Sijalice možete da nabavite kod servi­sne službe ili u specijalizovanoj prodav­nici.

 Isključite ventilator i osvetljenje.

 Sijalice mogu tokom rada veoma

da se zagreju.
Pre zamene sijalica sačekajte nekoli-

ko minuta.

 Isključite aspirator iz električne mreže

(vidi poglavlje „Sigurnosna uputstva i
upozorenja“).

 Priloženu lopaticu gurnite u udublje-

nje između sijalice i grla sijalice.
Sijalica se pomera nadole.
 Sijalicu uhvatite, okrenite je nalevo i

izvadite nadole.
 Novu sijalicu zavrnite u grlo i pritisnite

nagore. Pročitajte podatke proizvođa-

ča.

23

*INSTALLATION*

Instalacija

Pre instalacije

 Pre instalacije pročitajte sve in-

formacije u ovom poglavlju kao i po­glavlje „Sigurnosna uputstva i upozo­renja“.

Aspirator je predviđen za ugradnju u vi­seće ormane, maske cevi za odvod is­parenja, kuhinjska ostrva.

 Pre montaže proverite da li je gornja

strana uređaja pristupačna posle
ugradnje.

Ukoliko nije, montirajte pre ugradnje,
kao što je opisano u daljem tekstu, cev
za odvod vazduha i pripremite mrežni
priključak.

Instalacioni materijal

4zavrtnja M5x40 mm, 4podloške,
4nasadne matice M5 za pričvršćiva-

nje aspiratora na horizontalnu pregradu

10zavrtanja M4x8mm za pričvršći­vanje aspiratora

1nastavak za odvod vazduha

za odvod vazduha 150 mm

24

4 zavrtnja 4 x 12 mm za dodatno pri­čvršćivanje aspiratora kod neravnih
ugradnih površina

Set za prepravku za sistem sa kruže­njem vazduha

sadrži nastavak za usmeravanje vazdu­ha, crevo i šelne za crevo (nije uključe­no u isporuku, pribor koji može da se
kupi naknadno, vidi "Tehnički podaci").

*INSTALLATION*

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

Molimo sačuvajte sledeće delove:

Montažni plan

Pojedinačni koraci montaže su opisani
na montažnom planu.

1 lopatica

za vađenje sijalica

Instalacija

25

*INSTALLATION*

Instalacija

Dimenzije uređaja

Crtež nije proporcionalan

26

*INSTALLATION*

a

Priključak za odvod vazduha alternativno prema zadnjem delu

b

Aspirator se pričvršćuje u izrez pomoću spone. Za to je neophodna masivna
konstrukcija ugradne površine, npr. od drveta. Vodite računa da konstrukcija
ima dovoljnu nosivost. U zoni spona delovi konstrukcije poput žlebova ili vodo­va moraju da imaju odstojanje najmanje 25mm od izreza.

c

Alternativno, aspirator može da se pričvrsti za horizontalnu pregradu na četiri
tačke za pričvršćivanje.

d

Dodatna mogućnost pričvršćivanja na ugradnu površinu

Rastojanje između uređaja za kuvanje i aspiratora (S)

Prilikom biranja rastojanja između uređaja za kuvanje i donje ivice aspiratora vo­dite računa o podacima koje je naveo proizvođač uređaja za kuvanje.
Ukoliko tamo nisu navedena veća rastojanja, treba se pridržavati bar sledećih
sigurnosnih rastojanja.

U vezi toga takođe pročitajte poglavlje „Sigurnosna uputstva i upozorenja“.

Uređaj za kuvanje Rastojanje S minimalno

Instalacija

Električni šporet 450mm
Električni gril, Friteza (električna) 650mm
Plinski uređaj za kuvanje sa više gorionika, ukupne

650mm

snage ≤ 12,6 kW, nijedan gorionik snage od > 4,5 kW
Plinski uređaj za kuvanje sa više gorionika, ukupne

760mm
snage> 12,6 kW i ≤ 21,6 kW, nijedan gorionik
snage od > 4,8 kW.

Plinski uređaj za kuvanje sa više gorionika, ukupne

nije moguće
snage > 21,6 kW, ili jedan od gorionika
snage od > 4,8 kW.

Plinski uređaj za kuvanje sa jednim gorionikom

650mm

snage ≤ 6 kW
Plinski uređaj za kuvanje sa jednim gorionikom

760mm

snage >6 kW i ≤ 8,1 kW
Plinski uređaj za kuvanje sa jednim gorionikom

nije moguće
snage >8,1 kW

27

*INSTALLATION*

Instalacija

Preporuke za montažu

- Vodite računa o tome, da će isparenja
od kuvanja biti slabije uvučena u
aspirator, što bude veće rastojanje od
šporeta.

- Da bi kuhinjska isparenja bila opti­malno uvučena, treba voditi računa
da aspirator bude u sredini iznad plo­če za kuvanje, a ne da bude pomeren
u stranu ili nazad.

- Uređaj za kuvanje bi trebalo da bude
uži od aspiratora. On bi maksimalno
trebalo da ima istu širinu.

- Montažno mesto mora bez problema
da bude pristupačno. I u slučaju po­trebe dolaska servisne službe aspira­tor mora da bude pristupačan bez
prepreka tako da može da se demon­tira. Vodite računa npr. prilikom ra­spoređivanja ormana, polica, pokriv­nih ili dekorativnih elemenata u okoli­ni aspiratora.

Neravna ugradna površina

Ukoliko je ugradna površina neravna i ti­me otežava montažu u ravni, okvir se
može naknadno podesiti.

 Montirajte aspirator onako kako je

opisano u planu montaže.

 Isključite aspirator iz električne mreže

(vidi poglavlje „Sigurnosna uputstva i
upozorenja“).

28

 Priloženu lopaticu gurnite u udublje-

nje između sijalice i grla sijalice.
Sijalica se pomera nadole.
 Sijalicu uhvatite, okrenite je nalevo i

izvadite nadole.
 Izvadite i sve ostale sijalice.

*INSTALLATION*

Instalacija

Odvod vazduha

 Kod istovremenog rada aspirato-

ra i uređaja za loženje koji zavisi od
vazduha u prostoriji eventualno po­stoji opasnost od trovanja!

Obavezno obratite pažnju na pogla­vlje „Sigurnosna uputstva i upozore­nja“.

U slučaju nedoumice pozovite nadle­žnog odžačara da potvrdi da li uređaj
može da radi bez opasnosti.

 Stavite u svako grlo sijalice po jedan

od priloženih zavrtanja.

 Zategnite zavrtnje uz pomoć odvijača

tako da okvir aspiratora ravno naleg­ne na ugradnu površinu.

Ne pritežite previše zavrtnje!

 Ponovo stavite sijalice.

Za odvod vazduha koristite samo
ravne cevi ili savitljiva creva za odvod
vazduha od nezapaljivog materijala.

Da bi se postigla maksimalna snaga va­zduha i što manje šumova prilikom stru­janja vazduha, vodite računa o slede­ćem:

- Prečnik cevi za odvod vazduha ne
sme da bude manji od poprečnog
preseka izduvnog nastavka (vidi po­glavlje „Dimenzije uređaja“). Ovo po­sebno važi za primenu ravnih kanala.

- Cev za odvod vazduha mora da bude
što kraća i pravolinijska.

- Koristite samo lukove sa velikim po­luprečnicima.

- Cev za odvod vazduha ne sme da
bude savijena ili prikleštena.

- Svi spojevi moraju da budu čvrsti i
zaptiveni.

- Ukoliko cev za odvod vazduha raspo­laže klapnama, klapne se moraju
otvoriti kada se aspirator uključuje.

29

*INSTALLATION*

Instalacija

Svako ograničenje strujanja vazduha
smanjuje snagu vazduha i povećava
šumove prilikom rada.

Dimnjak za odvod vazduha

Kada se odlazni vazduh sprovodi u dim­njak za odvod vazduha, onda ulaznu
cev treba okrenuti u smeru strujanja va­zduha.

Kada više ventilacionih uređaja koristi
dimnjak za odvod vazduha, poprečni
presek dimnjaka za odvod vazduha mo­ra biti dovoljne veličine.

Nepovratna klapna

 Koristite nepovratnu klapnu u sistemu

za odvod vazduha.

Kondenzat

Kada cev za odvod vazduha polaže,
npr. kroz hladne prostorije ili tavane, ra­zlika u temperaturi može da dovede do
stvaranja kondenzata u cevi za odvod
vazduha. Da bi se temperaturna razlika
smanjila, cev za odvod vazduha morate
da izolujete.

Kada se cev za odvod vazduha posta­vlja vodoravno, morate da napravite na­gib od najmanje 1cm po metru. Nagib
sprečava mogućnost ulaska kondenza­ta u aspirator.

Nepovratna klapna obezbeđuje da ne
dođe do neželjenog mešanja vazduha iz
prostorije i spoljnog vazduha kada je is­ključen aspirator.

Kada se odlazni vazduh sprovodi napo­lje, preporučujemo instaliranje
Mielezidne kutije ili Mieleprolaza u kro­vu (pribor koji se naknadno kupuje). Oni
sadrže integrisanu nepovratnu klapnu.

U slučaju da u Vašem sistemu sa odvo­dom vazduha ne postoji nepovratna
klapna, nepovratnu klapnu ćete dobiti
kao dodatnu opremu koja se kupuje
naknadno.

30

Pored izolacije cevi za odvod vazduha,
preporučujemo instalaciju barijere za
kondenzat koja prihvata kondenzat i is­parava ga.

Barijere za kondenzat se isporučuju kao
dodatna oprema za cevi za odvod va­zduha prečnika od 125mm ili 150mm,
koja se naknadno kupuje.

Barijera za kondenzat mora da se insta­lira vertikalno i po mogućstvu što bliže
iznad izduvnog nastavka aspiratora.
Strelica na kućištu označava smer izdu­vavanja.

*INSTALLATION*

FirmaMiele ne preuzima garanciju za
nedostatke u funkcionisanju ili štetu
usled neadekvatnog dimnjaka za od­vod vazduha.

Prigušivač zvuka

Za dodatno prigušivanje zvuka može se
koristiti prigušivač zvuka u cevi za od­vod vazduha (dodatna oprema koja se
naknadno kupuje).

Instalacija

U sistemu sa kruženjem vazduha, prigu­šivač zvuka se pozicionira između iz­duvnog nastavka i izduvne rešetke.
Proverite prostoriju za ugradnju.

U sistemu odvoda vazduha, prigušivač
zvuka prigušuje i buku ventilatora pre­ma spoljnoj strani i spoljašnju buku koja
preko cevi za odvod vazduha može da
dospe u kuhinju (npr. ulična buka). Zbog
toga se prigušivač zvuka pozicionira što
je moguće bliže izlazu za odvod vazdu­ha.

31

*INSTALLATION*

Instalacija

Električni priključak

Pre električnog priključivanja obratite
pažnju na poglavlje „Sigurnosna
uputstva i upozorenja“.

Podaci o priključku (napon i frekvencija)
na natpisnoj pločici moraju da se podu­daraju sa podacima električne mreže.
Podatke o poziciji natpisne pločice naći
ćete u poglavlju „Servis“.

Aspirator je opremljen priključnim pro­vodnikom i utikačem sa zaštitnim kon­taktom.

Priključivanje se mora izvršiti preko utič­nice koja je pristupačna nakon instalaci­je. Ukoliko to nije moguće ili ako je
predviđen fiksni priključak, u kućnoj in­stalaciji za svaki pol mora postojati raz­dvojni uređaj koji ispunjava zahteve pre­naponske zaštite kategorije III.

Bezbednost se povećava kada se ure­đaj koristi preko zaštitnog uređaja dife­rencijalne struje.

Radove na kućnoj instalaciji sme da iz­vodi samo kvalifikovani električar.

Ovaj uređaj mora biti uzemljen.

32

Kontakt za prijavu smetnji

U slučaju smetnji koje ne možete da ot­klonite, obratite se npr. Vašem specijali­zovanom Mieleprodavcu ili Mieleservi­su.

Mieleservis možete rezervisati putem
interneta na https://www.miele.rs/do­macinstvo/servisni-upit-3147.htm.

Podatke za kontakt Mieleservisa ćete
naći na kraju ovog dokumenta.

Servisu je potrebna identifikaciona
oznaka modela i fabrički broj (fabr./SB/
br.). Oba podatka ćete naći na natpisnoj
pločici sa oznakom tipa.

Pozicija natpisne pločice sa oznakom tipa

Natpisnu pločicu ćete naći kada izvadi­te filtere za masnoću.

Servisna služba

Garancija

Garantni rok iznosi 2 godine.
Ostale informacije ćete naći u prilože-

nim garantnim uslovima.

33

Tehnički podaci

Motor ventilatora 220W
Osvetljenje površine za kuvanje
DA 2360 2 x 3 W
DA 2390 4 x 3 W
Ukupna instalirana snaga
DA 2360 226W
DA 2390 232W
Mrežni napon, frekvencija AC 230V, 50Hz
Osigurač 10A
Dužina priključnog provodnika 1,5m
Težina
DA 2360 11 kg
DA 2390 13 kg

Pribor koji se posebno kupuje za sistem sa kruženjem vazduha

Set za prepravku DUU150 ili DUU151 i set filtera za mirise DKF19-1. Ovaj set sa­drži dva filtera za mirise.

34

Tehnički podaci

Tehnički list za aspiratore za domaćinstvo

prema delegiranoj Uredbi (EU) br. 65/2014 i Uredbi (EU) br. 66/2014

MIELE
Naziv / oznaka modela DA 2360

Godišnja potrošnja energije (AEC
Klasa energetske efikasnosti A
Indeks energetske efikasnosti (EEI
Dinamička efikasnost fluida (FDE
Klasa dinamičke efikasnosti fluida
A (najviša efikasnost) do G (najniža efikasnost) A
Efikasnost osvetljenja (LE

hood

Klasa efikasnosti osvetljenja
A (najviša efikasnost) do G (najniža efikasnost) A
Stepen odstranjivanja masnoće 94,2%
Klasa stepena odstranjivanja masnoće
A (najviša efikasnost) do G (najniža efikasnost) B
Izmereni optimalni protok vazduha

Protok vazduha (min. brzina)

Protok vazduha (maks. brzina)

Protok vazduha (intenzivni ili brzi stepen rada)

Maks. protok vazduha (Q

max

)

Izmereni optimalni pritisak vazduha 452 Pa
A ponderisana emisija zvuka (min. brzina) 47 dB
A ponderisana emisija zvuka (maks. brzina) 52 dB
A ponderisana emisija zvuka (intenzivni ili brzi stepen rada) 64 dB
Izmerena optimalna električna ulazna snaga 135,0W
Prijemna snaga u isključenom stanju (Po) W
Prijemna snaga u stanju pripravnosti (Ps) 0,20W
Nominalna snaga sistema osvetljenja 6,0W
Prosečni intenzitet svetla sistema za osvetljenje na površini za kuvanje 350 Ix
Faktor produženja vremena 0,9

) 49,1kWh/godina

hood

) 52,9

hood

) 30,3

hood

) 58,3lx/W

326,1m3/h

250m3/h

360m3/h

600m3/h

600m3/h

35

Tehnički podaci

Tehnički list za aspiratore za domaćinstvo

prema delegiranoj Uredbi (EU) br. 65/2014 i Uredbi (EU) br. 66/2014

MIELE
Naziv / oznaka modela DA 2390

Godišnja potrošnja energije (AEC
Klasa energetske efikasnosti A
Indeks energetske efikasnosti (EEI
Dinamička efikasnost fluida (FDE
Klasa dinamičke efikasnosti fluida
A (najviša efikasnost) do G (najniža efikasnost) A
Efikasnost osvetljenja (LE

hood

Klasa efikasnosti osvetljenja
A (najviša efikasnost) do G (najniža efikasnost) A
Stepen odstranjivanja masnoće 95,1%
Klasa stepena odstranjivanja masnoće
A (najviša efikasnost) do G (najniža efikasnost) A
Izmereni optimalni protok vazduha

Protok vazduha (min. brzina)

Protok vazduha (maks. brzina)

Protok vazduha (intenzivni ili brzi stepen rada)

Maks. protok vazduha (Q

max

)

Izmereni optimalni pritisak vazduha 423 Pa
A ponderisana emisija zvuka (min. brzina) 47 dB
A ponderisana emisija zvuka (maks. brzina) 52 dB
A ponderisana emisija zvuka (intenzivni ili brzi stepen rada) 64 dB
Izmerena optimalna električna ulazna snaga 146,0W
Prijemna snaga u isključenom stanju (Po) W
Prijemna snaga u stanju pripravnosti (Ps) 0,20W
Nominalna snaga sistema osvetljenja 12,0W
Prosečni intenzitet svetla sistema za osvetljenje na površini za kuvanje 500 Ix
Faktor produženja vremena 0,9

) 55,3kWh/godina

hood

) 54,1

hood

) 31,3

hood

) 41,7lx/W

388,7m3/h

250m3/h

360m3/h

600m3/h

600m3/h

36

Nemačka
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh

MIELE d.o.o.
Balkanska 2
11000 Beograd

Telefon: [phone]

e-mail: [e-mail]
www.miele.rs

DA 2360, DA 2390

M.-Nr. 11 467 900 / 01sr-RS
