Vorwort
Sehr geehrter Kunde!
Ķ
Wir freuen uns, daß Sie sich für unseren mecablitz MB 34 AF-3 C entschieden haben.
Das Blitzgerät MB 34 AF-3 C ist speziell für
Canon EOS Systemkameras gebaut. Sie dürfen
es keinesfalls im Zubehörschuh von Systemkameras anderer Hersteller verwenden.
Andernfalls könnte die Elektronik der Kamera
zerstört werden! Die Kontakte im Blitzfuß des
MB 34 AF-3 C
le von Canon EOS Systemkameras mit TTL-Blitzsteuerung.
Um Ihnen den Umgang mit dem mecablitz zu
erleichtern, geben wir Ihnen auf den folgenden
Seiten eine Anleitung zur Bedienung des
Blitzgerätes, sowie einen kurzen Überblick über
die verschiedenen Einsatzmöglichkeiten.
unterstützen nur die Steuerbefeh-
Lesen Sie bitte diese Bedienungsanleitung genau
durch, auch wenn Ihnen manches auf den ersten
Blick nicht so interessant erscheint. Wir haben
zwar bei der Konstruktion Wert darauf gelegt, die
Handhabung des mecablitz möglichst einfach zu
gestalten, aber die Systemkameras auf denen das
Blitzgerät zum Einsatz kommt, bieten doch recht
vielfältige Möglichkeiten.
Wir wünschen Ihnen viel Freude mit dem neuen
Metz Blitzgerät. In Verbindung mit einer Canon
EOS Systemkamera können Sie damit nicht nur
ihre Bilder „hell machen“, sondern auch mit Blitzlicht gezielt gestalten.
2
Inhaltsverzeichnis
1. Sicherheitshinweise . . . . . . . . . . . . . . . .4
2. Vorbereiten des mecablitz . . . . . . . . . . .5
2.1 Stromversorgung . . . . . . . . . . . . . . . . . . .5
2.2 Einlegen und Auswechseln der
Batterien . . . . . . . . . . . . . . . . . . . . . . . . .5
2.3 Automatische Geräteabschaltung . . . . . . .6
2.4 Montieren / Abnehmen des mecablitz . . . .6
3. Inbetriebnehmen des mecablitz . . . . . .7
3.1 Voraussetzungen . . . . . . . . . . . . . . . . . . .7
3.2 Ein- und Ausschalten des Blitzgerätes . . .7
Meldungen vom Blitzgerät an die Kamera
4.
4.1 Blitzbereitschaftsanzeige. . . . . . . . . . . . . .8
4.2 Automatische Blitzsynchronzeitsteuerung .8
4.3 Die Belichtungs-o.k.-Anzeige . . . . . . . . . .8
4.4 Sucheranzeigen in der Kamera . . . . . . . . .9
5. TTL-Blitzsteuerung . . . . . . . . . . . . . . . . .10
5.1 E-TTL-Blitzsteuerung . . . . . . . . . . . . . . .11
6. Blitzsynchronisation . . . . . . . . . . . . . . .12
6.1 Normalsynchronisation . . . . . . . . . . . . . . .12
. .8
6.2 Synchronisation auf den zweiten
Verschlußvorhang (REAR) . . . . . . . . . . . . .12
7. Blitzbetrieb in den einzelnen
Kamerafunktionen . . . . . . . . . . . . . . . . .13
7.1 Blitzbetrieb in den Programmfunktionen . .13
7.2 Im Blitzbetrieb nicht unterstützte
Sonderfunktionen . . . . . . . . . . . . . . . . . . .13
8. Autofokus-Meßblitz . . . . . . . . . . . . . . . .14
9. Blitztechniken und Blitzfunktionen . . . .15
9.1 Automatisches Aufhellblitzen . . . . . . . . . .15
Ausleuchtung u. Weitwinkel-/Televorsatz
10.
11. Wartung und Pflege,
Handauslösetaste
Störungsbeseitigung . . . . . . . . . . . . . . .17
12. Technische Daten . . . . . . . . . . . . . . . . . .18
Beleuchtungsentfernungen . . . . . . . . . .19
3
Ķ
. .16
1. Sicherheitshinweise
• Nicht aus sehr kurzer Entfernung direkt in die Augen blitzen! Direktes Blitzen in die Augen von Personen und Tie-
Ķ
ren kann zu Netzhautschädigungen führen und schwere
Sehstörungen verursachen – bis hin zur Blindheit!
• Verbrauchte Batterien sofort aus dem Gerät
entnehmen! Aus verbrauchten Batterien können Chemikalien austreten (sogenanntes „Auslaufen“) und zur
Beschädigung des Gerätes führen!
• Batterien nicht kurzschließen! Explosionsgefahr!
• Batterien dürfen nicht geladen werden.
• Batterien keinesfalls hohen Temperaturen wie intensiver
Sonneneinstrahlung, Feuer oder dergleichen aussetzen!
• Das Blitzgerät nicht Tropf- oder Spritzwasser
aussetzen!
• Das Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit
schützen! Bewahren Sie es z.B. nicht im Handschuhfach
Ihres Autos auf.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurzen Blitzfolgezeiten nach jeweils 20 Blitzen eine Pause
von mindestens 3 Minuten einhalten. Damit vermeiden
Sie eine Überlastung des Gerätes.
• Wenn Sie den Blitz auslösen, darf kein lichtundurchlässiges Material unmittelbar vor- oder direkt auf der Reflek-
torscheibe (Blitzfenster) sein. Die Reflektorscheibe darf
nicht verschmutzt sein. Es kann sonst wegen des hohen
Energieausstoßes zum Verschmoren des Materials bzw.
der Reflektorscheibe kommen.
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Reparaturen
sollten ausschließlich von einem autorisierten Service
ausgeführt werden.
Batterie-Entsorgung
Batterien gehören nicht in den Hausmüll ! Bitte bedienen
Sie sich bei der Rückgabe verbrauchter Batterien eines in
Ihrem Land evtl. vorhandenen Rücknahmesystems.
Deutschland:
tet, gebrauchte Batterien zurückzugeben.
Sie können Ihre alten Batterien überall dort unengeltlich
abgeben, wo die Batterien gekauft wurden. Ebenso bei den
öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.
Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:
Pb = Batterie enthält Blei
Cd = Batterie enthält Cadmium
Hg = Batterie enthält Quecksilber
Li = Batterie enthält Lithium
Als Verbraucher sind Sie gesetzlich verpflich-
4
2. Vorbereiten des mecablitz
2.1 Stromversorgung
Das Blitzgerät kann nur mit 2 Lithium Batterien Typ
CR2 betrieben werden. Dieser Batterietyp ist viele
Jahre fast ohne Energieverlust lagerfähig und somit
für gelegentlichen Amateurblitzbetrieb sehr geeignet.
Die Batterien sind leer bzw. verbraucht, wenn
☞
die Blitzfolgezeit über 60 Sek. ansteigt. Wenn
Sie den mecablitz längere Zeit nicht benutzen,
entfernen Sie bitte die Batterien aus dem
Gerät.
2.2 Einlegen und Auswechseln der Batterien
•
Schalten Sie das Blitzgerät mit dem Hauptschalter
aus.
•
Drücken Sie den Entriegelungsknopf, schieben den
Batteriefachdeckel nach rechts und klappen diesen
auf (siehe Bild 1).
• Setzen Sie die Batterien entsprechend den
angegebenen Batteriesymbolen ein.
Ķ
➭
☛

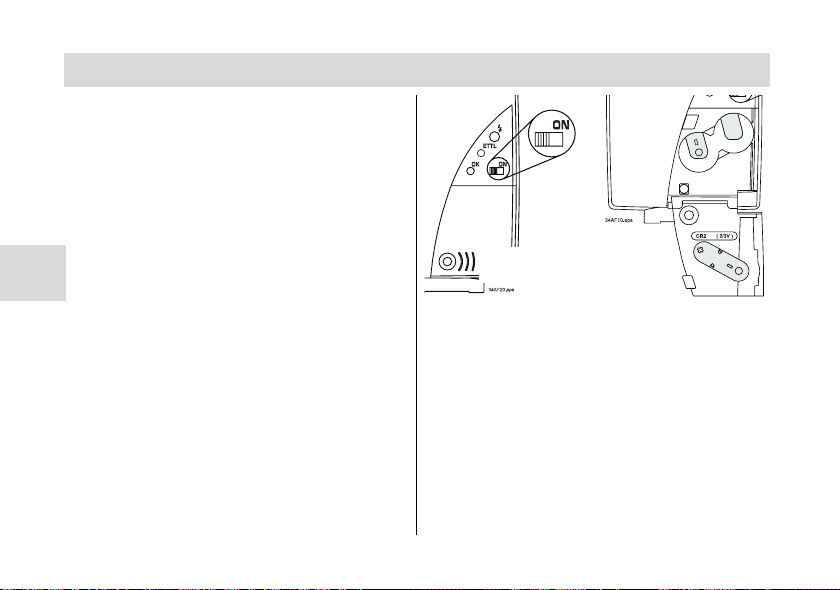

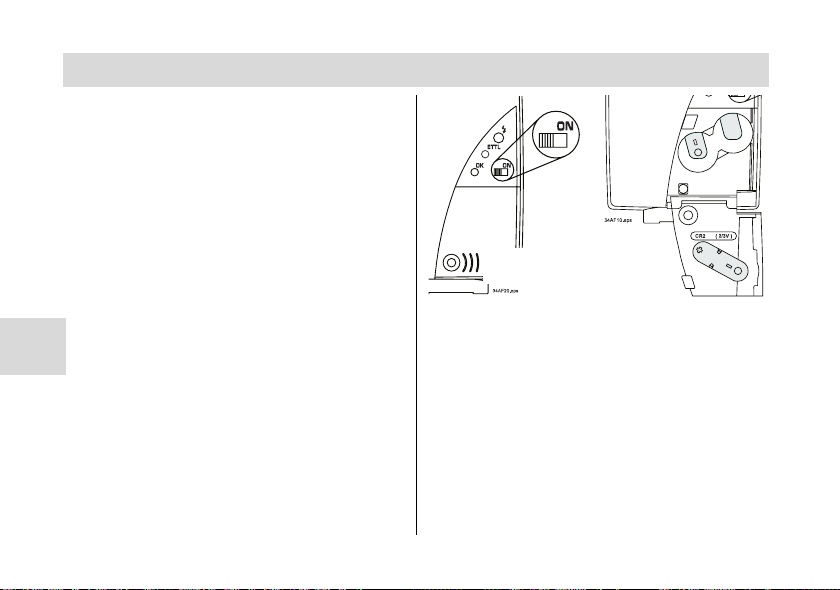

Bild 1: Einlegen und Auswechseln der Batterien
Die beiliegenden Lithium-Batterien sind Verbrauchsmaterialien und unterliegen nicht unseren
Garantiebestimmungen.
Nach dem Einlegen der Batterien den Batteriefachdeckel
zuklappen und nach links verschieben, bis Entriegelungsknopf hörbar einrastet.
5
2. Vorbereiten des mecablitz
Achten Sie beim Einsetzen der Batterien darauf,
☞
Ķ
daß + Pol und - Pol wie auf den Symbolen angezeigt liegen. Vertauschte Pole können zur Zerstörung des Gerätes führen! Ersetzen Sie immer
beide Batterien durch gleiche Batterien desselben Herstellertyps mit gleicher Kapazität!
Verbrauchte Batterien gehören nicht in den
Hausmüll! Geben Sie verbrauchte Batterien
bei entsprechenden Sammelstellen ab.
2.3 Automatische Geräteabschaltung
Um eine versehentliche Entladung der Batterien
zu vermeiden, schaltet das Gerät ca. 8 Minuten -
- nach dem Einschalten,
- nach dem Auslösen eines Blitzes,
- nach Antippen des Kameraauslösers, oder
- nach Einschalten des Kamerabelichtungsmeßsystems ab, um Strom zu sparen.
Die grüne Blitzbereitschaftsanzeige erlischt.
Zum Wiedereinschalten den mecablitz mit dem
Hauptschalter aus- und einschalten.
Wenn das Gerät nicht benutzt wird, sollte es
grundsätzlich ausgeschaltet werden.
2.4 Montieren/ Abnehmen des mecablitz
• mecablitz ausschalten.
• Drücken Sie den Entriegelungsknopf an der
Rückseite des mecablitz (Bild 2).
•
Schieben Sie den mecablitz mit dem Anschlußfuß
bis zum Anschlag in den Blitzschuh der Kamera.
• vor dem Abnehmen das Blitzgerät ausschalten.
• Drücken Sie den Entriegelungsknopf an der
Rückseite des mecablitz (Bild 2) und ziehen
gleichzeitig das Gerät von der Kamera ab.
Bild 2: Entriegelungsknopf
6
☛
3. Inbetriebnehmen des mecablitz
3.1 Voraussetzungen
Sie können den mecablitz grundsätzlich nur mit
TTL–Blitzgesteuerten Kameras einsetzen!
Bei TTL-Blitzgesteuerten Kameras mißt ein
Sensor das durch das Objektiv (Through The
Lens) auf den Film auftreffende Licht und
schaltet bei ausreichender Belichtung das
Ǻ
Blitzgerät ab. Ob Ihre Kamera diese Funktion
hat, entnehmen Sie bitte der Kamera-Bedienungsanleitung.
Bei Kameras, die nicht über eine TTL-Blitzsteuerung verfügen, wird ein Vollblitz ausgelöst !
Das bedeutet, der mecablitz gibt ohne TTL-Blitzsteuerung beim Auslösen ungeregelt seine maximale Blitzleistung ab!
Bei Verwendung des mecablitz muß ein eventuell
in der Kamera eingebautes Blitzgerät ausgeschaltet, bzw. vollständig eingeklappt sein !

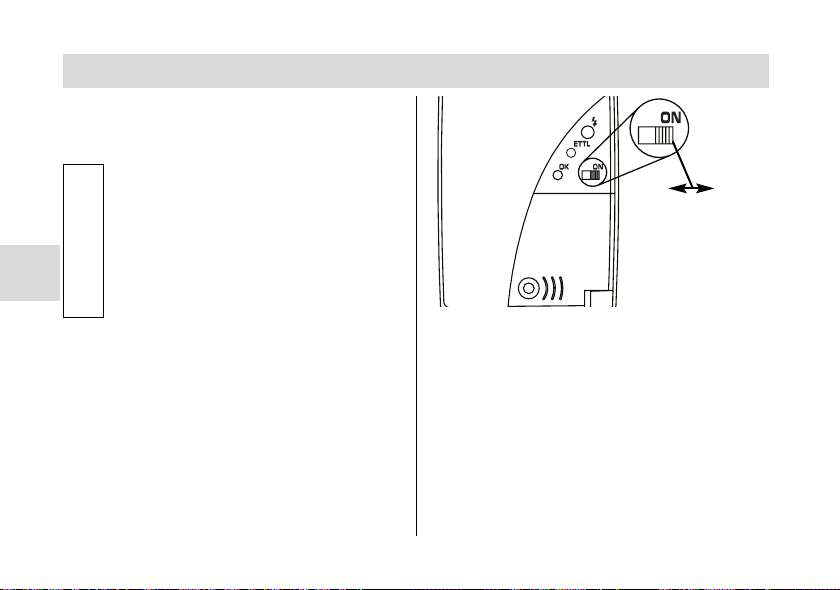

Bild 3: Ein- und Ausschalten des Blitzgerätes
3.2 Ein- und Ausschalten des Blitzgerätes
Zum Einschalten den Hauptschalter in die Position
„ON“ schieben. Wenn die Blitzbereitschaft erreicht
ist, leuchtet die grüne Blitzbereitschaftsanzeige.
Zum Ausschalten den Hauptschalter auf die „OFF“
Position schieben.
7
Ķ
OFF ON
4. Meldungen vom Blitzgerät an die Kamera
Der mecablitz überträgt verschiedene Signale,
Ķ
bzw. Meldungen an die Kamera, wenn er mit der
Kamera verbunden und eingeschaltet ist:
4.1 Blitzbereitschaftsanzeige
Bei aufgeladenem Blitzkondensator leuchtet am
mecablitz die grüne Lampe auf und zeigt damit
die Blitzbereitschaft an. Das bedeutet, daß für die
nächste Aufnahme Blitzlicht verwendet werden
kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt dort im Kamerasucher für
eine entsprechende Anzeige. Gegebenenfalls wird
die Kamera (Betriebsart- u.typabhängig!) bei Erreichen der Blitzbereitschaft auf die Blitzsynchronzeit
umgestellt. Wenn Sie die Kamera auslösen, ohne
daß die Blitzbereitschaftslampe aufleuchtet, wird
kein Blitz
Umständen falsch belichtet,
rung bereits auf Blitzsynchronzeit umgeschaltet
hat. Einzelheiten lesen Sie bitte in der Kamerabedienungsanleitung nach.
gezündet und die Aufnahme wird unter
falls die Kamerasteue-
4.2 Automatische Blitzsynchronzeitsteuerung
Bei eingeschaltetem Blitzgerät wird an den meisten
Systemkameras automatisch aus der eingestellten
Betriebsart auf die Blitzsynchronzeit umgeschaltet. Je nach Kameratyp sind Zeiten zwischen 1/30
Sekunden und 1/250 Sekunden üblich. Einzelheiten entnehmen Sie bitte der Kamera-Bedienungsanleitung.
Je nach Kameratyp wird bei eingeschaltetem Blitzgerät im Programm-Modus P bzw. im Vollprogramm auf die Blitzsynchronzeit umgeschaltet.
Kürzere Zeiten als die Blitzsynchronzeit können
nicht eingestellt werden.
4. 3 Die Belichtungs-o.k.- Anzeige (Bild 4)
Wenn Sie eine Blitzlichtaufnahme gemacht haben,
leuchtet die rote Belichtungs-o.k.-Anzeige für ca. 3
Sekunden auf, wenn die Belichtung korrekt war.
Gleichzeitig schickt der mecablitz ein Belichtungs-o.k.Signal an die Kamera und sorgt dort im Kamerasucher
8
4. Meldungen vom Blitzgerät an die Kamera
für eine entsprechende Anzeige. Einzelheiten entnehmen Sie bitte der Kamera-Bedienungsanleitung.
Bild 4: Die Belichtungs-o.k.-Anzeige
4.4 Sucheranzeigen in der Kamera
Die folgende Beschreibung gibt nur einen allgemeinen Überblick. Kameraspezifische Abweichungen sind möglich (siehe Bedienungsanleitung der
Kamera).
• blinkt Aufforderung zur Verwendung, bzw.
zum Einschalten des Blitzgeräts (bei
einigen Kameras).
• leuchtet Blitz ist einsatzbereit (bei einigen
Kameras). Lesen Sie bitte in der
Kamerabedienungsanleitung nach,
was für Ihren Kameratyp gilt.
9
Ķ
5. TTL-Blitzsteuerung
Der mecablitz erhält seine Informationen ausschließlich von einer TTL-gesteuerten Kamera.
Ķ
Im TTL-Betrieb wird die Belichtungsmessung von
einem Sensor in der Kamera vorgenommen. Dieser mißt das durchs Objektiv auf den Film auftreffende Licht (TTL = Through The Lens). Bei
Erreichen der erforderlichen Lichtmenge schaltet
die Kameraelektronik den Blitz ab. Der Vorteil dieses Blitzbetriebs liegt darin, daß alle die Belichtung
beeinflußenden Faktoren (z. B. Filter, Blenden- und
Brennweitenveränderungen bei Zoomobjektiven)
berücksichtigt werden. Sie brauchen sich nicht um
die Blitzeinstellung kümmern, die Kameraelektronik sorgt automatisch für die richtige Blitzlichtdosierung. Außerdem können Sie auch verschiedene
Meß
methoden nützen (z.B. Spotmessung, Matrixmessung
einige Kameras anbieten.
, mittenbetonte Integralmessung), die
Die maximale Reichweite für die gewählte Blende
können Sie aus der Tabelle (Seite 18) ablesen. Der
Mindestbeleuchtungsabstand beträgt ca. 15 % der
maximalen Grenzreichweite.
Wird der Mindestbeleuchtungsabstand
☞
unterschritten, so kann es zu Überbelichtungen kommen.
Im TTL-Blitzbetrieb muß auch für Versuche auf
jeden Fall ein Stück Film in der Kamera eingelegt
sein.
Wollen Sie die Blitzreichweite anhand der
Belichtungs-o.k.-Anzeige überprüfen, ist das nur
durch Auslösen an der Kamera und nicht mit dem
Handauslöser am Blitz möglich!
10
5.1 E-TTL-Blitzsteuerung
Die E-TTL-Blitzsteuerung ist nur mit Kameras möglich,
die diese Funktion anbieten. Die E-TTL-Blitzsteuerung
wird am Blitzgerät automatisch eingestellt.
Bei der E-TTL-Blitzsteuerung werden unmittelbar vor
der eigentlichen Aufnahme die Reflexionseigenschaften des Motivs durch einen Vorblitz ermittelt. Aufgrund dieser Messung wird von der Kamera eine
Teillichtleistung an das Blitzgerät übertragen und
eingestellt. Die verwendete Blende und Verschlußzeit
wird von der Kamera vor der Auslösung nach den
Umlichtverhältnissen ermittelt und in den ProgrammBetriebsarten automatisch eingestellt.
Am mecablitz leuchtet die rote Anzeige „E-TTL“ auf.
FE-Meßwertspeicherung
Mit der FE-Meßwertspeicherung kann die Blitzbelichtung gezielt für bestimmte Motivbereiche gemessen
und gespeichert werden. Diese Funktion ist nur in den
Kreativbetriebsarten der Kamera möglich und wird
über die Speichertaste der Kamera durchgeführt.
11
Ķ
6. Blitzsynchronisation
Je nach Kameratyp sind verschiedene Blitz-
Ķ
Synchronisationsarten möglich. Wie die einzelnen
Synchronisationsarten an der Kamera eingestellt
werden, entnehmen Sie bitte der Kamera-Bedienungsanleitung.
6.1 Normalsynchronisation
Diese Betriebsart wird von allen TTL-Kameras
ausgeführt und sie ist für die meisten Blitzaufnahmen geeignet. Bei der normalen Blitzsynchronisation wird automatisch auf die
Kamera-Blitzsynchronzeit umgeschaltet. Je nach
Kameratyp sind Zeiten zwischen 1/30 s und
1/250s üblich. Einzelheiten entnehmen Sie bitte
der Kamera-Bedienungsanleitung.
6.2 Synchronisation auf den zweiten Verschlußvorhang (REAR)
Einige Kameras bieten die Möglichkeit zur Synchronisation auf den zweiten Verschlußvorhang.
1. Vorhang 2. Vorhang
Normalerweise wird der Blitz zu Beginn der
Belichtung gezündet, d.h. kurz nachdem der erste
Verschlußvorhang das Bildfenster geöffnet hat. Bei
längeren Verschlußzeiten und bewegten Objekten
führt das zu einer unnatürlichen Wiedergabe
von Lichtspuren.
Falls die Synchronisation auf den zweiten
Verschlußvorhang von der Kamera unterstützt wird
und aktiviert ist, wird der Blitz erst am Ende der
Verschlußöffnungszeit gezündet. Dadurch wird
erreicht, daß auf dem Bild Lichtspuren bewegter
Objekte nicht vorauseilen, sondern ihnen folgen.
12
7. Blitzbetrieb in den Kamerafunktionen
7.1 Blitzbetrieb in den Programmfunktionen
TTL-gesteuerte Blitzlichtaufnahmen sind in allen
Belichtungs- und Automatikprogrammen möglich.
Ist der mecablitz auf der Kamera befestigt und eingeschaltet, so arbeitet er mit Programmautomatik
(P), Zeitautomatik (A
in der manuellen Betriebsart automatisch mit
TTL–Blitzsteuerung.
7.2 Im Blitzbetrieb nicht unterstützte Sonderfunktionen
• Schärfenautomatik (DEP):
Die Betriebsart Schärfenautomatik ist mit eingeschaltetem Blitzgerät nicht ausführbar. Ist ein
Blitzgerät angeschlossen, so wird belichtet wie
bei Programmautomatik.
), Blendenautomatik (Tv) und
v
• Weichzeichner (SF):
In der Funktion Weichzeichner zündet das Blitzgerät nur bei der ersten Belichtung. Ein Weichzeichnungseffekt wird deshalb möglicherweise
nicht erzielt!
• Programmverschiebung:
Mit eingeschaltetem Blitz ist die Programmverschiebung (Zeit/Blendenpaar) in der Programmautomatik nicht durchführbar.
Einzelheiten entnehmen Sie bitte der KameraBedienungsanleitung.
13
Ķ
8. Autofokus-Meßblitz
Der mecablitz unterstützt mit seinem integrierten
AF-Rotlicht-Scheinwerfer Autofokus-TTL-Kameras
Ķ
bei der automatischen Scharfeinstellung. Wenn
die Lichtverhältnisse für eine automatische
Fokussierung (Scharfeinstellung) nicht mehr
ausreichen, projiziert der mecablitz bei angetipptem Kamera-Auslöser ein rotes senkrechtes Streifenmuster auf das Aufnahmeobjekt. Auf dieses
Streifenmuster stellt der Autofokus der Kamera
das Bild scharf.
Beachten Sie bitte:
• Ist das Autofokussystem der Kamera eingeschaltet, so wird bei zu schwachem Licht von
der Kameraelektronik automatisch der Autofokus-Meßblitz aktiviert.
• Der Autofokus-Meßblitz kann nicht in jeder
Kamerabetriebsart, bzw. Kamerafokussierart
aktiviert werden. Es wird nur die Schärfepriorität
(One-shot AF: siehe Kamera-Bedienungsanlei-
Autofokus-Meßblitz
Bild 5: Der Autofokus-Meßblitz
tung) unterstützt. Bei Auslösepriorität (AI Servo
AF) ist der Autofokus-Meßblitz-Betrieb nicht
möglich.
• Die Reichweite des AF-Meßblitzes ist von der
Lichtstärke (maximale Objektiv-Anfangsöffnung)
des Objektivs abhängig! Bei einem StandardObjektiv F 1,8/50 mm beträgt die Reichweite (je
nach Empfindlichkeit des Kamera-AF-Sensors)
ca. 6-10 m.
14
8. Autofokus-Meßblitz
9. Blitztechniken und Blitzfunktionen
• Wird der Autofokus-Meßblitz erforderlich, so
funktioniert entweder das AF-Beleuchtungsgerät
der Kamera oder das des Blitzgeräts, je nach
Kameratyp.
• nur der zentrale AF-Sensor wird unterstützt.
Objektive mit geringer Anfangsblendenöff-
☞
nung von z.B. 5,6 bzw. 8 (z.B. TelezoomObjektive) schränken die Reichweite des
AF–Meßblitzes erheblich ein!
Ķ
Bild 6: Aufhellblitzen bei Tageslicht (links ohne, rechts mit Blitz)
9.1 Automatisches Aufhellblitzen
Einige Kameras bieten in ihren Belichtungsprogrammen die Möglichkeit, eine automatische Aufhellblitzsteuerung zu aktivieren oder steuern selbständig
einen Aufhellblitz ein. Mit dem Aufhellblitz können Sie
lästige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgeglichene Belichtung erreichen. Ein
computergesteuertes Meßsystem der Kamera wählt
die Verschlußzeit, die Arbeitsblende und die Blitzleistung automatisch so, daß sowohl das Hauptobjekt
als auch der Hintergrund ausgewogen belichtet wird.
Einzelheiten siehe Kamera-Bedienungsanleitung.
15
10. Ausleuchtung und Vorsatzscheiben
Der mecablitz leuchtet normale Kleinbildaufnahmen (24x36 mm) mit Objektiven ab 35 mm Brenn-
Ķ
weite oder größer vollständig aus.
Damit Sie auch ein Weitwinkelobjektiv von 24 mm
Brennweite verwenden können, wird ein Weitwinkelvorsatz (Kennzeichen W) mitgeliefert.
Für ein Teleobjektiv von 85 mm Brennweite wird
ein Televorsatz (Kennzeichen T) mitgeliefert.
Beachten Sie dabei, daß sich die Reichwei-
☞
te des Blitzlichtes durch den Einsatz des
Weitwinkelvorsatzes verringert!
Montage bzw. Demontage der Vorsätze
Die Vorsatzscheibe im ausgeschwenkten Zustand
(siehe Bild 7) in den Bajonettverschluß einsetzen.
Vorsatzscheibe im Uhrzeigersinn drehen und die
Führungsleiste in den Gehäusespalt einführen.
Führungsleiste
Gehäusespalt
Bild 7: Montage/Demontage Vorsatzscheiben
Zur Demontage die Vorsatzscheibe über die Haltefedern herausdrehen (siehe Bild) und die Vorsatzscheibe abziehen.
16
11. Wartung und Pflege, Störungsbeseitigung
Entfernen Sie Schmutz und Staub mit einem
weichen, trockenen Tuch. Verwenden Sie keine
Reinigungsmittel – die Kunststoffteile könnten
beschädigt werden.
Formieren des Blitz-Kondensators
Aus technischen Gründen ist es notwendig, den
mecablitz in vierteljährlichem Abstand für
ca. 10 Minuten einzuschalten und ein paar Blitze
abzugeben (Der im mecablitz eingebaute Kondensator verändert sich physikalisch, wenn das Gerät
längere Zeit nicht eingeschaltet wird). Die Batterien müssen dabei mindestens so viel Energie liefern, daß die Blitzbereitschaftsanzeige spätestens
1 Minute nach dem Einschalten aufleuchtet.
Handauslösetaste
Mit der Handauslösetaste (siehe Bild 8) kann ein
ungeregelter Blitz ausgelöst werden.
☛
Bild 8: Die Handauslösetaste
Vor Inanspruchnahme des Kundendienst
Funktioniert das Blitzgerät nicht so, wie es
dann führen Sie folgende
• Schalten Sie das Blitzgerät mit dem Hauptschalter aus.
• Batterien für kurze Zeit aus dem Blitzgerät herausnehmen.
17
Maßnahmen durch:
Ķ
sollte,
Leitzahl bei ISO 100/21°:
Ķ
Ausleuchtung
34 (mit Tele-Vorsatz)
28 (ohne Vorsatz)
20 (mit Weitwinkelvorsatz)
für Kleinbild ab 35 mm Brennweite,
mit Weitwinkelvorsatz ab 24 mm, mit Televorsatz
ab 85 mm Brennweite.
Farbtemperatur:
Synchronisation:
Niederspannungs-IGBT-Zündung
ca. 5600 °K
Blitzleuchtzeit: 1/250 s ...1/45000 s
Blitzanzahl: Blitzfolgezeit bei Vollblitze
ca. 100 ca. 6 s
12. Technische Daten
Ausleuchtung: rechteckig
ohne Scheibe horizontal ca. 56°,vertikal ca. 40°
mit W-Scheibe horizontal
mit T-Scheibe
Gewicht: ca. 160 g
Maße
(BxHxT): 61 mm x 102 mm x 35 mm
Auslieferungsumfang:
Blitzgerät, Vorsatzscheiben (W-Weitwinkel /
T=Tele), Bedienungsanleitung, 2 Batterien CR 2.
horizontal
ca. 75°, vertikal ca. 55°
ca. 25°, vertikal ca. 18°
1,4
ISO
W N T W N T W N T W N T W N T W N T W N T W N T
8
25/15°
50/18°
100/21°
200/24°
400/27°
800/30°
10
11
14
16
20
22
28
32
40
45
56
2 2,8 4 5,6 8 11 16
12
5,5
7
8,5
4
5
17
8
10
24
34
48
67
12
11
14
17
16
20
24
22
28
34
32
40
48
6
5,5
7
8,5
8
10
12
11
14
17
16
20
24
22
28
34
max. Entfernung in m
Tabelle für max. Beleuchtungsentfernung
2,8
5,5
11
16
3,5
4,2
2
2,5
3
1,4
1,8
2,1
1
1,2
1,4
0,7
0,9
4
5
6
2,8
3,5
4,2
2
2,5
3
1,4
1,8
7
8,5
4
5
6
2,8
3,5
8
10
12
5,5
7
14
17
20
24
8,5
8
10
12
11
14
17
5,5
4,2
4
5
6
7
8,5
8
10
12
2,8
5,5
2,1
2
2,5
3
3,5
4,2
4
5
6
7
8,5
1,4
2,8
1
1
1,2
1,4
1,8
2,1
2
2,5
3
3,5
4,2
4
5
6
18
Beleuchtungsentfernungen
118
5,6
4
2,8
2
ISO
50
100
200
400
[m]
Diese Tabelle zeigt einen Ausschnitt der
wichtigsten max. Beleuchtungsentfernungen in verschiedenen ISO-/ Blenden-Kombinationen.
Bei Bedarf kann der Aufkleber an der Rückseite des Blitzgerätes aufgeklebt werden
W – 20%
T +20%
1,82,53,55710
2,53,5571014
3,557101420
5710142028
19
ISO
100
200
400
Ķ
118
5,6
4
2,8
2
50
[m]
W – 20%
T +20%
1,82,53,55710
2,53,5571014
3,557101420
5710142028
Ķ
✍
20
Foreword
Dear Customer,
We thank you for your confidence in our mecablitz MB 34 AF-3C.
The MB 34 AF-3C flashgun has been especially
designed for Canon EOS system cameras.
IMPORTANT: Never mount the flashgun in the
accessory shoe of any other system camera,
otherwise the flashgun’s foot or the camera’s
accessory shoe can be destroyed! The dedicated contacts in the foot of the MB 34 AF-3C
only support the controlling commands of
Canon EOS system cameras.
The following pages give details for the correct
operation of the mecablitz flashgun and summarize
its fields of application.
Please read these operating instructions carefully,
even if, at first sight, some points may not appear
to be of interest. Our design work placed
value on ensuring that operation of the mecablitz is
as simple
the system cameras for which the flashgun is
intended offer a great diversity of capabilities.
We wish you much pleasure with your new Metz
flashgun in conjunction
camera to light up the darkest points, and for
creative flash lighting.
21
as possible, but it should be noted that
with a Canon EOS system
particular
ķ
Contents
1. Safety instructions . . . . . . . . . . . . . . . . .23
2. Preparing the mecablitz for use . . . . . . .24
2.1 Power supply . . . . . . . . . . . . . . . . . . . . . .24
2.2 Loading and replacing the batteries . . . . . .24
2.3 Automatic flashgun cut-out circuit . . . . . . .25
ķ
2.4 Mounting/Removing the mecablitz . . . . . . .25
3. Setting the mecablitz into operation . . .26
3.1 Preconditions . . . . . . . . . . . . . . . . . . . . . .26
3.2 Switching the flashgun on and off . . . . . . .26
4. Flashgun instructions to the camera . . .27
4.1 Flash-ready indication . . . . . . . . . . . . . . . .27
4.2 Automatic flash sync speed control . . . . . .27
4.3 Correct-exposure indication . . . . . . . . . . .27
4.4 Information displayed in the
camera’s viewer . . . . . . . . . . . . . . . . . . . .28
5. TTL flash control . . . . . . . . . . . . . . . . . . .29
5.1 E-TTL flash control . . . . . . . . . . . . . . . . .30
6. Flash synchronisation . . . . . . . . . . . . . . .31
6.1 Normal synchronisation . . . . . . . . . . . . . . .31
6.2 Second curtain synchronisation (REAR) . . .31
7. Flash in the individual camera modes . .32
7.1 Use of flash in the program modes . . . . . .32
7.2 Special functions not supported by flash . .32
8. Autofocus measuring flash . . . . . . . . . . .33
9. Flash techniques and flash functions . .34
9.1 Automatic fill-in flash . . . . . . . . . . . . . . . .34
10. Lighting and attachments . . . . . . . . . . . .35
11. Care and maintenance Manual firing button
Troubleshooting . . . . . . . . . . . . . . . . . . .36
12. Technical data . . . . . . . . . . . . . . . . . . . . .37
Lightning distances . . . . . . . . . . . . . . . .38
22
1. Safety instructions
• NEVER fire a flash in the immediate vicinity of
the eyes! Flash fired directly in front of the eyes
of a person or animal can damage the retina and
lead to severe visual disorders - even blindness!
• Spent batteries should be immediately removed. Chemicals leaking out of spent batteries
will damage the flashgun.
• Do not short-circuit batteries! DANGER OF
EXPLOSION!
• Batteries should not be exposed to excessive
heat, for instance sunshine, fire and the like!
• NEVER throw spent batteries in a fire!
• Do not expose the flashgun to dripping or
splashing water!
• Protect the flashgun against excessive heat and
high humidity levels! Do not keep the flashgun
in the glove compartment of a car!
• In the event of flash shots with full light output
observe an interval of at least 3 minutes after a
series of 20 flashes. This will protect the flashgun against overload.
•
NEVER place material that is impervious to light
in front of, or directly
The reflector screen must be perfectly clean
when a flash is fired. The high energy of the
flash light will burn the material or damage the
screen if this is not observed!
• NEVER dismantle the flashgun! DANGER: HIGH
VOLTAGE! There are
flashgun that can be repaired by a layperson.
on, the reflector screen.
no components inside the
Disposal of batteries
Do not dispose of spent batteries with domestic
rubbish.
Please return spent batteries to collecting points
should they exist in your country!
23
ķ
2. Preparing the mecablitz for use
2.1 Power supply
The flashgun can only be operated with 2 CR2type lithium batteries. This type of battery can be
stored for many years with practically no loss of
energy, thus making it ideal for occasional ama-
ķ
teur flash photography.
Batteries have become discharged or spent
☞
when recycling takes more than 60 seconds.
The batteries should be removed from the
mecablitz if the flashgun is not going to be
used for a prolonged period.
2.2 Loading and exchanging batteries
• Turn off the flashgun with the main switch.
• Press the unlocking catch, slide the battery
compartment lid to the right and fold open (see
fig. 1).
• Insert the batteries according to the indicated
battery symbols.
➭
☛
Fig. 1: Unlocking and exchanging batteries
The supplied lithium batteries are expendables
and, as such, are not subject to our warranty provisions.
After the batteries have been inserted, fold down
the battery compartment lid, and push to the left
until it engages audible with the unlocking catch.
24
2. Preparing the mecablitz for use
When loading the batteries ensure correct
☞
polarity. Incorrectly loaded batteries can destroy the flashgun! All batteries must be of the
same make and have the same charge level.
Exhausted batteries must not be thrown into
the dustbin! Contribute to the protection of
the environment and discard exhausted batteries at the appropriate disposal points.
2.3 Automatic flashgun switch-off
To avoid accidental battery discharge the flashgun
automatically switches itself off to save power
approximately 8 minutes after
- the flashgun was switched on
- the last flash was fired
- tripping the camera release, or
- switching on the camera light metering system.
The green flash-ready indicator is turned off.
To turn on the mecablitz again switch the main
switch OFF and then ON. The flashgun should
always be turned off if it is not being used.
2.4 Mounting/Removing the flashgun
• Turn off the mecablitz.
• Press the unlocking catch at the back of the
mecablitz (see fig. 2).
• Slide the mounting foot into the camera’s mounting shoe.
Always turn off the flashgun before it is removed.
•
•
Press the unlocking catch at the back of the
mecablitz (fig. 2) and withdraw from the camera.
Fig. 2: Unlocking catch
25
☛
ķ
3. Setting the mecablitz into operation
3.1 Preconditions
The mecablitz must only be used with TTL
flash controlled cameras!
The sensor of TTL flash controlled cameras
ķ
measures the light reaching the film through
the camera lens and instantly cuts out the
Ǻ
flash when the film has been correctly exposed. Please refer to the camera’s operating
instructions to find out whether your camera
features this function.
A full-power flash is fired if the camera does
not feature TTL flash control!
In other words: Without TTL flash control, the
mecablitz fires an unmeasured flash at maximum
output.
If there is a flashgun integrated in the camera
must be switched off or completely folded
down when the mecablitz is used.
OFF ON
Fig. 3: Switching the flashgun on and off
3.2 Switching the flashgun on and off
Set the main switch in the ON position to turn on
the flashgun. The green flash-ready indicator
lights up to indicate flash readiness.
it
Set the main switch in the OFF position to turn off
the flashgun.
26
4. Flashgun instructions to the camera
The mecablitz transmits different signals and
messages to the camera when it is connected to
the camera and is switched on.
4.1 Flash-ready indication
The green light on the mecablitz illuminates
when the flash capacitor is fully primed, thereby
indicating flash readiness. This means that flash
can be used for the next exposure. The flash readiness signal is transmitted to the camera where it
is indicated by a corresponding display in the
camera’s viewfinder. On some cameras (depending on the operating mode and camera model)
the shutter is automatically changed to flash sync
speed when flash readiness is reached. The flash
will not be fired if the shutter is released before the
flash ready light illuminates with the result that the
exposure may be incorrect if the camera control
circuit has already changed over to flash sync
speed. Please refer to the camera’s operating
instructions for further details.
4.2 Automatic flash sync speed control
When the flash unit is on, the camera will automatically switch it to flash sync speed from any operating mode selected. The sync speed depends on
the camera model and usually ranges between
1/30 sec. and 1/250 sec. For details please refer
to the camera’s instructions for use.
Some camera models will, when the flash unit is on,
switch it to flash sync speed as soon as program
mode „P“ or full-auto mode is selected. Speeds
faster than the flash sync speed cannot be set.
4.3 Correct-exposure indication (see fig. 4)
The red correct exposure light briefly illuminates
when flash exposure was correct. At the same
time the mecablitz sends an o.k. signal to the
camera for display in the viewfinder. Please refer
to the camera’s operating instructions for further
details.
27
ķ
ķ
Fig. 4: Exposure o.k.
4. Flashgun instructions to the camera
4.4 Information displayed in the camera’s viewer
The following table only gives a general survey.
Camera-specific deviations ar possible (please refer
to the camera’s operating instructions.
blinks: Indicates that flashgun should be
illuminated:
28
used or switched on (on some
cameras).
The flash is ready for use (on some
cameras) Please refer to your
camera’s operating instructions to
find out if this applies to your camera model.
5. TTL flash control
The mecablitz receives its information exclusively
from the connected TTL-controlled camera.
Exposure measurement in TTL mode (TTL =
through-the-lens) is completed by the camera’s
sensor. This sensor measures the light reaching
the film through the camera lens. An electronic
control circuit within the camera transmits a stop
signal to the flashgun as soon as the film has been
exposed by the correct amount of light; the flash is
then instantly cut out. The advantage of the TTL
mode is that all factors influencing the exposure of
the film (such as filters, change of aperture or
variable aperture zooms) are taken into account.
You need not worry about adjustment of the light
output. The camera’s electronic system automatically defines the required amount of light. You can
also utilize various metering facilities
matrix or centre-weighted overall readings)
by some cameras.
(e.g. spot ,
offered
The Table on page 37 gives the maximum range
for the selected aperture. The minimum lighting
distance is approx. 15% of the maximum threshold range.
If the actual distance is shorter than the
☞
minimum lighting distance, then this may
result in overexposure.
A strip of film must be loaded in the camera if tests
are to be conducted in TTL flash mode.
The effective flash range can only be checked by
the correct-exposure display (o.k.) if the flash is
triggered by the camera and not with the manual
release on the flashgun!
29
ķ
5.1 E-TTL flash control
E-TTL flash control is only possible with cameras
featuring this function. E-TTL flash control is automatically set on the flash unit.
In the E-TTL flash control mode, a pre-flash is fired
to establish the reflective characteristics of the
ķ
subject just before the actual shot is taken. A partial light output level is transmitted and adjusted
on the flash unit as a result of this measurement.
The aperture and shutter speed to be used are
established by the camera according to the
ambient light before the actual exposure, and are
automatically adjusted in the program modes.
The red „E-TTL“ indicator lights up on the mecablitz.
Flash exposure storage
This feature permits the flash exposure of an offcenter subject to be metered and stored. It is only
possible in the camera’s creative modes and is
performed by way of the camera’s memory button.
30
Loading...
