BKS 400 / 450 Plus

Originalbetriebsanleitung . . . . . . . . . . . . . . .3

Original operating instructions . . . . . . . . . .17

Instructions d’utilisation originales . . . . . . .31

Manuale d’uso originale. . . . . . . . . . . . . . .46

D DEUTSCH ENG ENGLISH

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien** Prüfbericht *** ausstellende Prüfstelle **** Gemessener/ Garantierter Schalleistungspegel*****

We herewith declare in our sole responsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives** testreport *** issuing test office **** measured/ guaranteed noise sound power level*****

F FRANÇAIS NL NEDERLANDS

DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives **Compte-rendu de revision *** effectué par **** Niveau de puissance acoustique mesuré/ garanti****

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** keuringsinstantie *** uitgevoerd door**** Gemeten/ Gegarandeerd geluidsnviveau*****

IT ITALIANO ES ESPAÑOL

DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative ** verbale di prova *** eseguita da **** Livello di potenza sonora misurato/ garantito*****

Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices** Acta de revisión *** llevada a cabo por **** Nivel de potencia acústica medido/ garantizado****

PT PORTUGUÊS SV SVENSKA

DECLARAÇÃO DE CONFORMIDADE

ÖRSÄ

KRAN OM ÖVERENSSTÄMMELSE

Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos ** Acta de revisão *** efectuado por ****Nível de potência acústica medido/ garantido*****

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven**provningsrapport *** genomfört av **** Uppmätt/ Garanterad ljudnivå*****

FIN SUOMI NO NORGE

VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen**tarkastusraportti*** testin suorittaja**** Mitattu/ Taattu äänen tehotaso*****

Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv** prøverapport *** utstilt av **** Målt/ Garantert lydeffektnivå****

DA DANSK POL POLSKI

OVERENSSTEMMELSESATTEST OWIADCZENIE O ZGODNOCI Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens med følgende standarder* iht bestemmelserne i direktiverne** rapport *** gennemført af **** Målt/ Garanteret lydeffektniveau*****

Owiadczamy z pen odpowiedzialnoci, e niniejszy produkt odpowiada wymogom nastpujcych norm* wedug ustale wytycznych **sprawozdanie z kontroli technicznej *** przeprowadzone przez **** Zmierzony/ Gwarantowany poziom cinienia akustycznego*****

EL  HU MAGYAR

  MEGEGYEZSÉGI NYILATKOZAT            *      **  ***   **** /    *****

Kizárólagos felelsségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek elírásainak** Vizsgálati jegyzkönyv **** Mért/ Garantált zajszint*****

CZ eština

LV lietuvi

Souhlasné prohlášení Atbilstbas deklarcija Tímto na vlastní zodpovdnost prohlašujeme, že tento výrobek spluje níže uvedené normy* normativní naízení** zprávu technické kontroly*** místo vystavení zprávy**** hladinu/ akustického tlaku*****

Ms, apakš parakstjušies, ar šo deklarjam ar pilnu atbildbu, ka šis produkts atbilst šdiem standartiem* saska ar zemk minto Direktvu nordjumiem ** prbaudes atskaite *** prbaudi veikus iestde **** veikti mrjumi / garantts skaas stipruma lmenis *****

SL Slovenski

BG 

IZJAVA O SKLADNOSTI    S polno odgovornostjo izjavljamo, da so stroji izdelani z upoštevanju standardov* in z upoštevanjem regulativov navedenih v Direktivh** ES tipski preizkus***Priglašeni organ, ki je opravil preizkus**** Izmerjen/zagotovljen nivo zvonega tlaka****

    ,         *    ** EC-  ***   **** /      *****

ET Eesti LT Latviešu

VASTAVUSDEKLARATSIOON Suderinamumo aktas Käesolevaga deklareerime täielikul enda vastutusel, et see toode on vastavuses järgmiste standarditega* vastavalt allnimetatud direktiivides** esitatud regulatsioonidele ja vastab katsetustulemustele *** välja antud katsetaja **** poolt mõõdetud/ garanteeritud müratasemele *****

Mes vienpusiškai garantuojame, kad šis produktas atitinka sekanius standartus* pagal žemiau minimas Nuostatas** EC tipo patikr*** leist**** pamatuot/garantuot garso galios lyg****

SK slovenina RO Românã

Konformné prehlásenie Declaratie de conformitate Prehlasujeme s plnou zodpovednosou, že tento výrobok zodpovedá nasledovným normám* poda ustanovení smerníc** EG-typových skúšok*** prevedených **** nameraný/zaruený akustický výkon*****

Declaram pe proprie raspundere ca acest produs corespunde urmatoarelor norme*, conform dispozitiilor directrivelor**, raportului de verificare*** emis de autoritatea**** presiune nivel de zgomot masurata/garantata*****

Baukreissäge/ circular site saw

BKH 450 Plus - BKS 400 Plus - BKS 450 Plus

* DIN EN 1870-1, DIN EN 60204-1, DIN EN 55014-1:2003, DIN EN 61000-3-2:2006, DIN EN 61000-3-11:2001, ISO 7960:1995

** 2006/42/EG, 2004/108/EG, 2000/14/ EG Annex V

*** 4811006.11003

**** DEKRA Testing and Certification GmbH; Enderstraße 92b, 01277 Dresden

***** LWAm = 105 dB/1pW - LWAd = 109 dB/1pW

Volker Siegle

D - 72622 Nürtingen

Nürtingen, 10.03.2011 1001325b

Dokumentationsbevollmächtigter/ responsible person for documentation/ Chargé de la documentation

Metabowerke GmbH

Metabo-Allee 1

Director Innovation, Research and Development

1 4

2 3

I_0002de3A.fm 27.4.11 Originalbetriebsanleitung

1. Die Säge im Überblick

DEUTSCH

1 Tischverlängerung

2 Spanhaube

3 Parallelanschlag

5 Kranöse

6 Queranschlag mit Keilschneidlade

7 Ein-/Aus-Schalter

10 Motoreinheit / Spänekasten

11 Tischplatte

9 Schlüssel für Sägeblattwechsel

4 Schiebestock

8 Griff für Schiebeholz

DEUTSCH

Inhaltsverzeichnis

1. Die Säge im Überblick.............3

2. Zuerst lesen! ............................4

3. Sicherheitshinweise ................ 4

3.1 Bestimmungsgemäße

Verwendung............................... 4

3.2 Allgemeine Sicherheitshinweise..4

3.3 Symbole auf dem Gerät.............6

3.4 Sicherheitseinrichtungen ........... 6

4. Besondere Produkteigen-

schaften ....................................7

5. Bedienelemente ....................... 7

6. Aufstellen .................................8

6.1 Aufstellung.................................8

6.2 Sägeblatt zur Tischeinlage

ausrichten .................................. 8

6.3 Queranschlag justieren.............. 8

6.4 Tischverlängerung .....................9

6.5 Netzanschluss ...........................9

7. Bedienung .............................. 10

7.1 Sägen mit Parallelanschlag .....10

7.2 Sägen mit Queranschlag .........12

7.3 Keile schneiden ....................... 12

8. Tipps und Tricks....................12

9. Wartung und Pflege............... 13

9.1 Sägeblatt wechseln..................13

9.2 Spaltkeil ausrichten.................. 14

9.3 Maschine aufbewahren............ 14

9.4 Wartung ................................... 15

10. Transport ................................15

11. Lieferbares Zubehör......... 15/61

12. Reparatur................................15

13. Umweltschutz.........................15

14. Probleme und Störungen...... 15

15. Technische Daten .................. 16

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Gerät arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

– Lesen Sie diese Betriebsanleitung

vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

– Diese Betriebsanleitung richtet sich

an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben,

Sie zunächst die Hilfe von

sollten erfahrenen Personen in Anspruch nehmen.

– Bewahren Sie alle mit diesem Gerät

gelieferten Unterlagen auf, damit Sie und alle anderen Benutzer sich bei Bedarf jederzeit informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.

– Wenn Sie das Gerät einmal verlei-

hen oder verkaufen, geben Sie alle

lieferten Geräteunterlagen mit.

mitge

– Für Schäden, die entstehen, weil

diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

AGefahr!

Warnung vor Personenschäden oder Umwe

ltschäden.

BStromschlaggefahr!

Warnung vor Personenschäden durch Ele

ktrizität.

cEinzugsgefahr!

Warnung vor Personenschäden durch Erfassen von Körpe dungsstücken.

rteilen oder Klei-

A Achtung!

Warnung vor Sachschäden.

3 Hinweis:

Ergänzende Informationen.

– Zahlen in Abbildungen (1, 2, 3, ...)

– kennzeichnen Einzelteile;

– sind fortlaufend durchnummeriert;

– beziehen sich auf entsprechende

Zahlen in Klammern (1), (2), (3) ... im ben

– Handlungsanweisungen, bei denen

ie Reihenfolge beachtet werden

muss, sind durchnummeriert.

– Handlungsanweisungen mit belie-

biger Reihenfolge sind mit einem Punkt gekennzeichnet.

– Auflistungen sind mit einem Strich

ekennzeichnet.

achbarten Text.

3. Sicherheitshinweise

3.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist bestimmt für das Längs-, Quer- und Formatschneiden von Massivholz, Spanplatten, Faserplatten, Sperrholz, sowie diesen Werkstoffen, wenn sie kunststoffbeschichtet

er mit Kunststoffkanten oder Furnier

od versehen sind.

Runde Werkstücke dürfen nicht gesägt werden, da sie durch das rotierende Sägeblatt verdreht werden können.

Jede andere Verwendung gilt als bestimmungswidrig und ist verboten. Für Schäden, die durch bestimmungswidrige Verwendung entstehen, übernimmt

r Hersteller keine Verantwortung.

Umbauten an diesem Gerät oder der Ge

brauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können beim Betrieb zu unvorhersehbaren Schäden und Gefahren führen.

3.2 Allgemeine Sicherheits-

hinweise

 Beachten Sie beim Gebrauch

dieses Gerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

 Beachten Sie die speziellen Sicher-

heitshinweise in den jeweiligen Kapiteln.

 Beachten Sie gegebenenfalls ge-

setzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kreissägen.

AAllgemeine Gefahren!

 Halten Sie Ihren Arbeitsbereich in

Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

 Seien Sie aufmerksam. Achten Sie

darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert sind.

 Berücksichtigen Sie Umgebungs-

einflüsse. Sorgen Sie für gute Beleuchtung.

 Vermeiden Sie abnormale Körper-

haltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

DEUTSCH

 Benutzen Sie bei langen Werkstük-

ken geeignete Werkstückauflagen.

 Benutzen Sie dieses Gerät nicht in

der Nähe von brennbaren Flüssigkeiten oder Gasen.

 Dieses Gerät darf nur von Personen

in Betrieb gesetzt und benutzt werden, die mit Kreissägen vertraut

d sich der Gefahren beim

sind un Umgang jederzeit bewusst sind.  Personen unter 18 Jahren dürfen

ses Gerät nur im Rahmen einer

die Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

 Halten Sie Unbeteiligte, insbeson-

dere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des

ebs andere Personen nicht das

Betri Gerät oder das Netzkabel berühren.

 Überlasten Sie dieses Gerät nicht –

benutzen Sie dieses Gerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

BGefahr durch Elektrizität!

 Setzen Sie dieses Gerät nicht dem

Regen aus.  Benutzen Sie dieses Gerät nicht in feuchter oder nasser Umgebung.  Vermeiden Sie beim Arbeiten mit

sem Gerät Körperberührung mit

die geerdeten Teilen (z.B. Heizkörpern, Rohren, Herden, Kühlschränken).

 Verwenden Sie das Netzkabel nicht

für Zwecke, für die es nicht bestimmt ist.

AVerletzungs- und Quetschge-

fahr an beweglichen Teilen!

 Nehmen Sie dieses Gerät nicht

ohne montierte Schutzvorrichtungen in Betrieb.

 Halten Sie immer ausreichend Ab-

stand zum Sägeblatt. Benutzen Sie gegebenenfalls geeignete Zuführhilfen. Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.

 Warten Sie, bis das Sägeblatt still

steht, bevor Sie kleine Werkstückabschnitte, Holzreste usw. aus dem

eitsbereich entfernen.

Arb



Bremsen Sie das auslaufende Sägeblatt nicht durch seitlichen Druck ab.

 Stellen Sie vor Wartungsarbeiten si-

cher, dass das Gerät vom Stromnetz getrennt ist.

 Stellen Sie sicher, dass sich beim

Einschalten (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losen Teile mehr

Gerät befinden.

 Schalten Sie das Gerät aus, wenn

es nicht benutzt wird.

ASchnittgefahr auch bei ste-

hendem Schneidwerkzeug!

 Benutzen Sie beim Wechsel von

Schneidwerkzeugen Handschuhe.

 Bewahren Sie Sägeblätter so auf,

dass sich niemand daran verletzen kann.

AGefahr durch Rückschlag von

Werkstücken (Werkstück wird vom Sägeblatt erfasst und gegen den Bediener geschleudert)!

 Arbeiten Sie nur mit korrekt einge-

stelltem Spaltkeil.

 Verkanten Sie Werkstücke nicht.

 Achten Sie darauf, dass das Säge-

blatt für das Material des Werkstücks geeignet ist.

 Sägen Sie dünne oder dünnwan-

dige Werkstücke nur mit feinzahnigen Sägeblättern.

 Benutzen Sie stets scharfe Säge-

blätter.

 Suchen Sie Werkstücke auf Fremd-

körper (zum Beispiel Nägel oder

rauben) ab.

Sch

 Sägen Sie nur Werkstücke mit sol-

chen Abmessungen, welche ein sicheres Halten beim Sägen ermöglichen.



Sägen Sie niemals mehrere Werkstücke gleichzeitig – auch keine Bündel, die aus mehreren Einzelstücken

en. Es besteht Unfallgefahr,

besteh wenn einzelne Stücke unkontrolliert vom Sägeblatt erfasst werden.

 Entfernen Sie kleine Werkstückab-

schnitte, Holzreste usw. aus dem Arbeitsbereich – das Sägeblatt muss dazu still stehen.

cEinzugsgefahr!

 Achten Sie darauf, dass beim Be-

trieb keine Körperteile oder Kleidungsstücke von rotierenden Bauteilen erfasst und eingezogen

rden können (keine Krawatten,

we keine Handschuhe, keine Kleidungsstükke mit weiten Ärmeln; bei

ngen Haaren unbedingt ein Haar-

la netz benutzen).

 Niemals Werkstücke sägen, an de-

nen sich

–Seile,

–Schnüre,

– Bänder,

– Kabel oder

– Drähte befinden oder die solche

Materialien enthalten.

AGefahr durch unzureichende

persönliche Schutzausrüstung!

 Tragen Sie einen Gehörschutz.

 Tragen Sie eine Schutzbrille.

 Tragen Sie eine Staubschutzmaske.

 Tragen Sie geeignete Arbeitsklei-

dung.

 Bei Arbeiten im Freien ist rutschfes-

tes Schuhwerk empfehlenswert.

AGefahr durch Holzstaub!



Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen. Arbeiten Sie in geschlossenen

en nur mit Absauganlage.

Räum

 Achten Sie darauf, dass beim Arbei-

ten möglichst wenig Holzstaub in die Umgebung gelangt:

– Absauganlage installieren;

– Undichtigkeiten in der Absaugan-

lage beseitigen;

– Für gute Belüftung sorgen.

Ein Betrieb ohne Späneabsauganlage ist n

ur möglich:

– im Freien;

– bei kurzzeitigem Betrieb 

(bis max. 30 Betriebsminuten);

– mit Staubschutzmaske.

DEUTSCH

14 15

16 17

20 21

22 23 24

26 27

AGefahr durch technische Ver-

änderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind!

 Verwenden Sie nur vom Hersteller

freigegebene Teile. Dies betrifft insbesondere:

– Sägeblätter (Bestellnummern

siehe Technische Daten);

– Sicherheitseinrichtungen (Be-

stellnummern siehe Ersatzteilliste).

 Nehmen Sie an den Teilen keine

Veränderungen vor.

AGefahr durch Mängel am

Gerät!

 Pflegen Sie das Gerät sowie das

Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.

 Überprüfen Sie das Gerät vor jedem

Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch

räts müssen Sicherheitsein-

des Ge richtungen, Schutzvorrichtungen

r leicht beschädigte Teile sorg-

ode fältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob

weglichen Teile einwandfrei

die be funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfreien Betrieb des Gerätes zu gewährleisten.

 Beschädigte Schutzvorrichtungen

oder Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt

n. Lassen Sie beschädigte

werde Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen

ses Gerät nicht, wenn sich

Sie die der Schalter nicht ein- oder ausschalten lässt.

AGefahr durch Lärm!

 Tragen Sie einen Gehörschutz.

 Achten Sie darauf, dass der Spalt-

keil nicht verbogen ist. Ein verbogener Spaltkeil drückt das Werkstück seitlich gege Dies verursacht Lärm.

n das Sägeblatt.

AGefahr durch blockierende

Werkstücke oder Werkstückteile!

Wenn eine Blockade auftritt:

1. Gerät ausschalten.

2. Netzstecker ziehen.

3. Handschuhe tragen.

4. Blockade mit geeignetem Werkzeug b

eheben.

3.3 Symbole auf dem Gerät

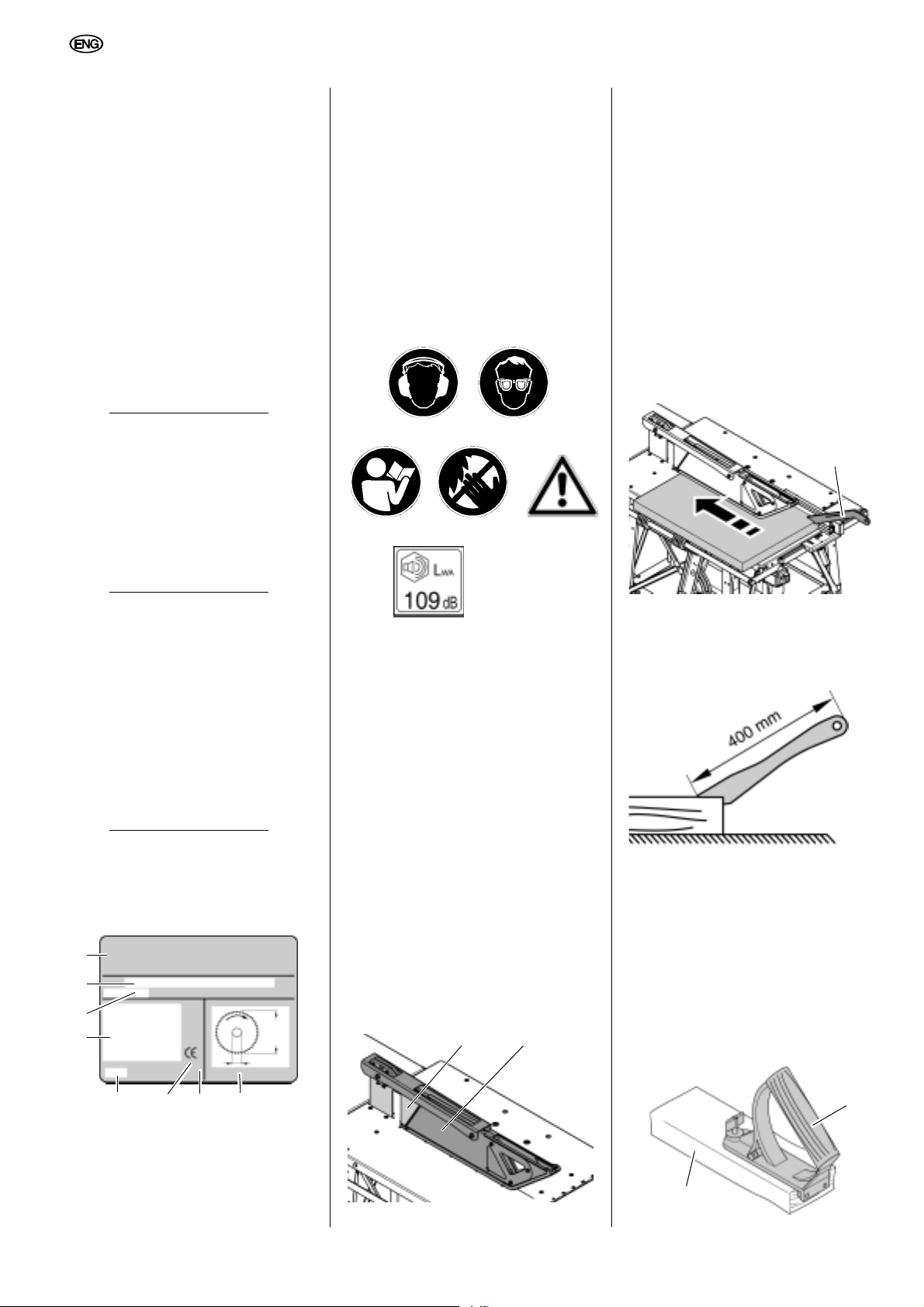

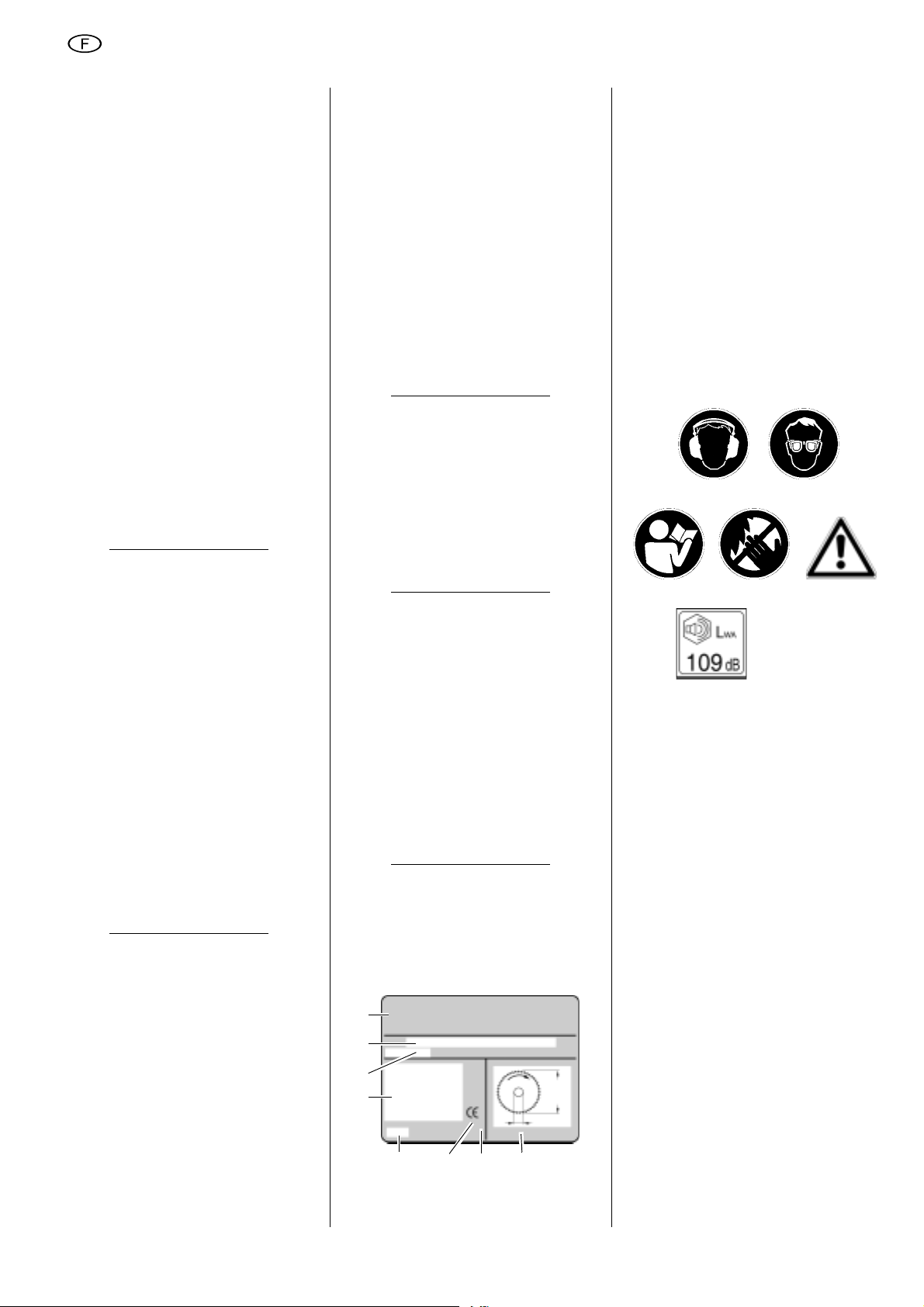

Angaben auf dem Typenschild

12 Hersteller 13 Seriennummer 14 Gerätebezeichnung 15 Motordaten (siehe auch "Tech-

nische" Daten“)

16 Baujahr 17 CE-Zeichen – Dieses Gerät erfüllt

e EU-Richtlinien gemäß Konfor-

di mitätserklärung

18 Entsorgungssymbol – Gerät kann

er Hersteller entsorgt werden

üb

19 Abmessungen zugelassener

eblätter

Säg

Symbole auf dem Gerät

20 Gehörschutz benutzen 21 Augenschutz benutzen 22 Betriebsanleitung lesen 23 Nicht ins Sägeblatt fassen 24 Warnung vor einer Gefahrstelle 25 Garantierter Schall-Leistungs-

pegel

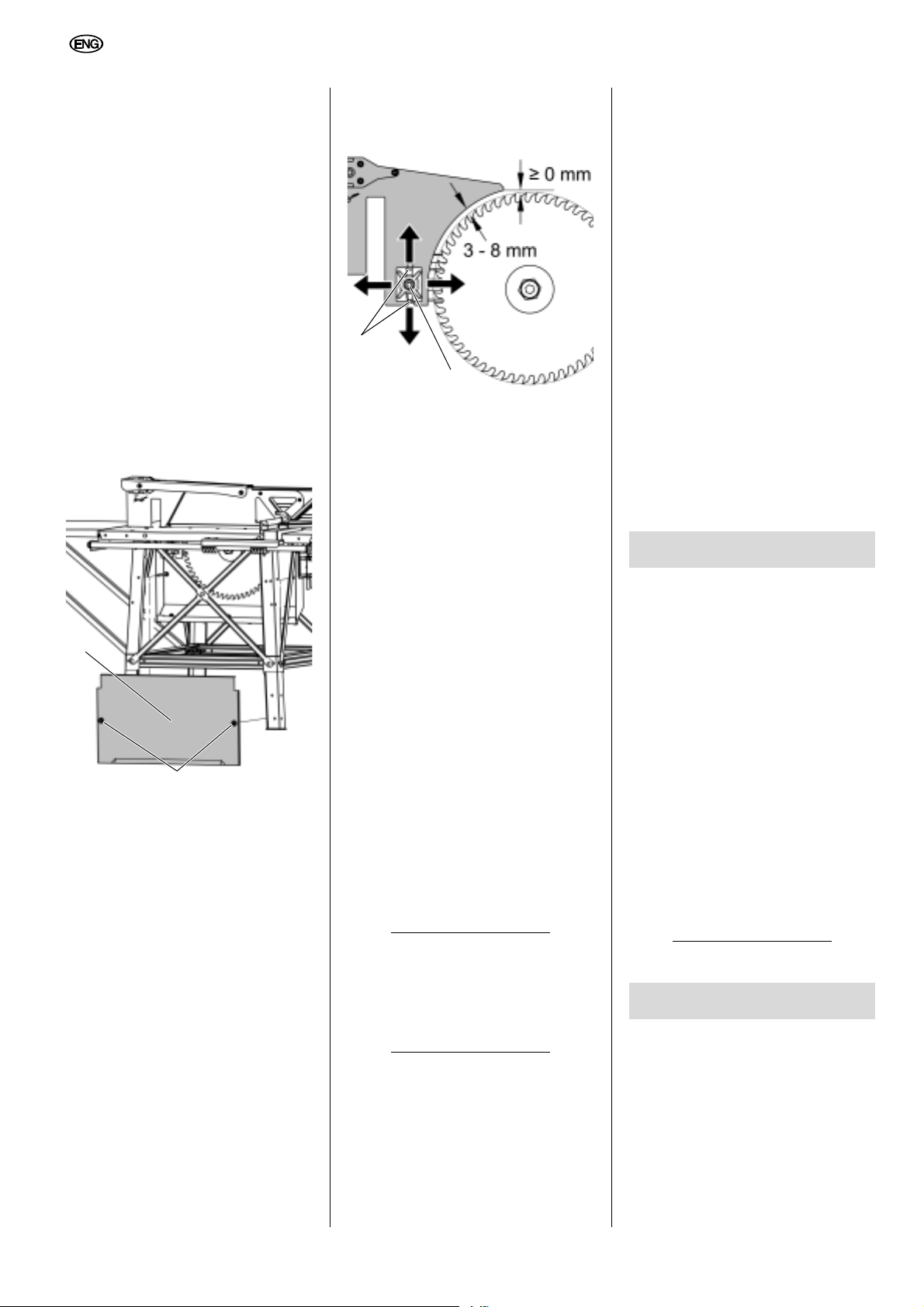

3.4 Sicherheitseinrichtungen

Spaltkeil

Der Spaltkeil (26) verhindert, dass ein Werkstück von den aufsteigenden Zähnen erfasst und gegen den Bediener geschleudert wird.

Der Spaltkeil ist auf den in den Technischen Daten angebenen Sägelbattdurchmesser abgestimmt und muss während des Betriebs immer montiert sein.

Spanhaube

Die Spanhaube (27) schützt vor versehentlichem Berühren des Sägeblattes un

d vor herumfliegenden Spänen.

Die Spanhaube ist auf den in den Technischen Daten angebenen Sägeblattdurchmesser abgestimmt und muss

rend des Betriebs immer montiert

wäh sein.

Schiebestock

Der Schiebestock (28) dient als Verlängerung der Hand und schützt vor versehentlichem Berühren des Sägeblattes.

Der Schiebestock muss immer verwendet werden, wenn der Abstand zwischen Sägeblatt und Parallelanschlag kleiner ist als 120 mm.

DEUTSCH

Der Schiebestock muss in einem Winkel von 20° … 30° zur Oberfläche des

getisches geführt werden.

Sä

Wenn der Schiebestock beschädigt ist, mu

ss er ersetzt werden.

Griff für Schiebeholz

Der Griff für das Schiebeholz (30) wird auf ein passendes Brett (29) geschraubt. Er dient zum sicheren Führen kleinerer Werkstücke.

Das Brett sollte zwischen 300 und 40

0 mm lang, 80 – 100 mm breit und

5 – 20 mm hoch sein.

Wenn der Griff für Schiebeholz beschädigt ist, muss er ersetzt werden.

– Anschlagprofil stufenlos verstell-

bar in Längsrichtung zum Anpassen an Werkstücklänge.

– stufenlos verstellbar in Querrich-

tung zum Anpassen an Werkstückbreite.

– Alle wichtigen Bedienfunktionen an

der Vorderseite.

– Tischverlängerung im Lieferumfang:

– fest mit dem Untergestell ver-

schraubt.

– Ein Unterspannungsrelais verhin-

dert, dass das Gerät von allein anläuft, sobald nach einer Stromunterbrechung wieder Strom vorhanden ist

– Robuste Stahlblechkonstruktion –

och belastbar und dauerhaft gegen

Korrosion geschützt.

– Schiebestock griffbereit am Parallel-

anschlag anklemmbar.

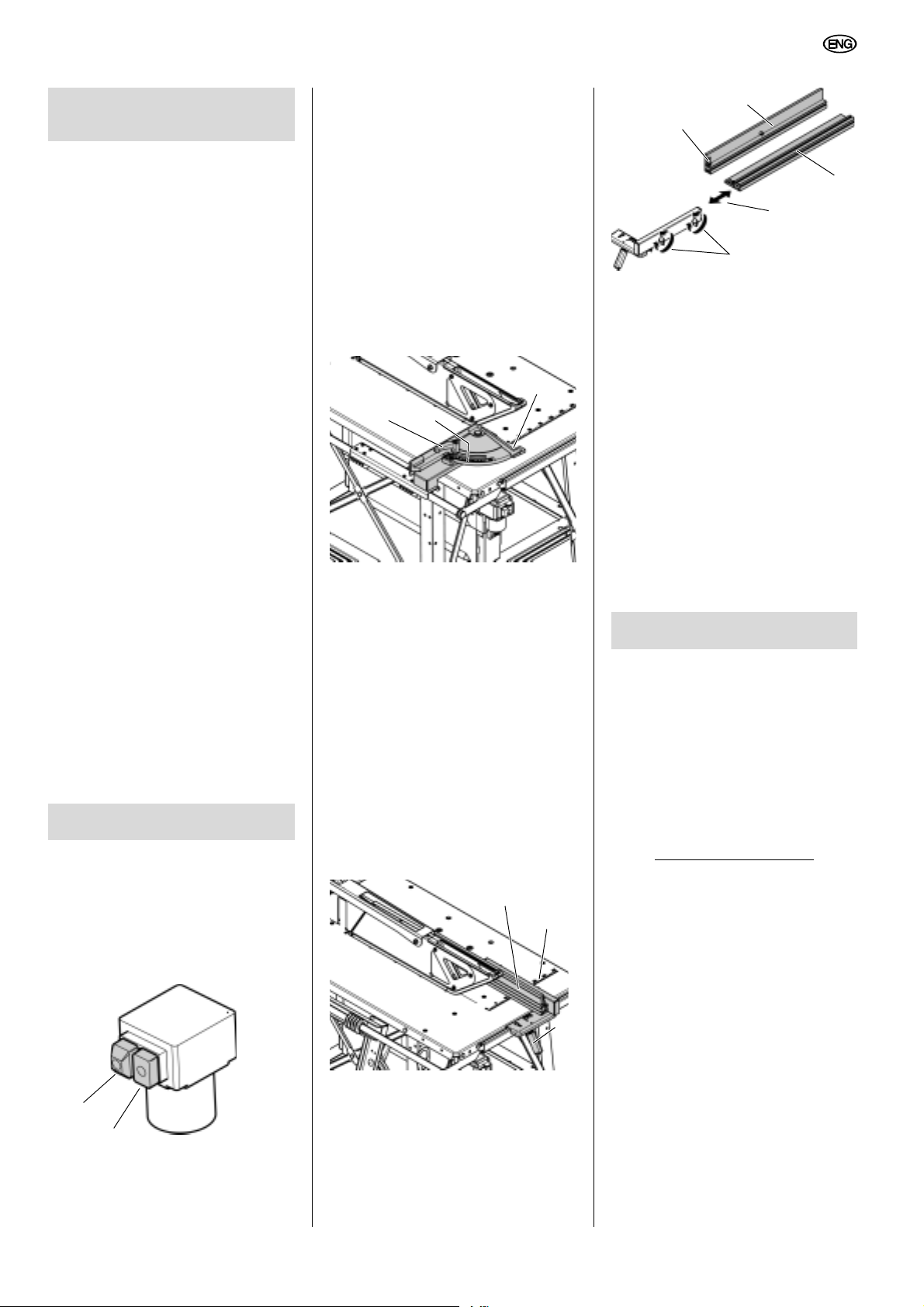

5. Bedienelemente

Ein-/Aus-Schalter

 Einschalten = grünen Schalter (31)

drücken.

 Ausschalten = roten Schalter (32)

drücken.

Zusätzlich ist am Queranschlag eine

schneidvorrichtung (33) integriert.

Keil

Der Winkel für Gehrungsschnitte ist an de

r Winkelskala (34) zwischen 0 bis

45° stufenlos einstellbar. Der Klemmhebel (35) zum Arretieren muss beim Sägen mit Queranschlag immer festgezogen sein.

3 Hinweis:

Der Abstand zwischen Anschlagprofil de

s Queranschlags und Sägeblatt ist werksseitig voreingestellt und nicht verstellbar.

 Parallelanschlag (für Längs-

schnitte):

4. Besondere Produkteigenschaften

– Queranschlag

– winkeljustierbar;

– mit Keilschneidvorrichtung;

– Parallelanschlag

– mit zwei unterschiedlich hohen

Pro

filflächen zum Anpassen an

flache oder hohe Werkstücke.

3 Hinweis:

Bei Spannungsausfall wird ein Unterspannungsrelais ausgelöst. Damit wird verhindert, dass das Gerä anläuft, sobald wieder Spannung vorhanden ist. Zum Wiedereinschalten muss der grün tätigt werden.

Werkstückanschläge

Die Säge ist mit zwei Werkstückanschlägen ausgerüstet:

 Queranschlag (für Querschnitte):

e Ein-Schalter erneut be-

t von allein

Das Anschlagprofil (36) muss beim Sägen mit Parallelanschlag parallel zum

blatt stehen. Beim Sägen mit Par-

Säge allelanschlag muss dieser mit dem Klemmhebel (38) arretiert sein.

– Flügelmuttern (42) zum Befestigen

und Lösen des Anschlagprofils:

Hohe Anlagefläche (39):

– zum Sägen von hohen Werk-

stücken.

DEUTSCH

Niedrige Anlagefläche (40):

– zum Sägen von flachen Werk-

stücken;

Längsverstellung (41):

– Anpassen des Parallelanschlags an

Länge des Wer

Mit Hilfe der eingestanzten Tischplattenskala (37) können Sie den Abstand des Parallelanschlags zum Sägeblatt einstellen.

Wenn Sie den Schiebestock nicht benötigen, können Sie ihn jederzeit griffbereit an der Klemme (43) am Profil des Parallelanschlags befestigen.

kstücks;

6. Aufstellen

AGefahr!

Umbauten an der Säge oder der Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können beim Betrieb zu unvorhersehbaren Schäden führen!

– Verwenden Sie nur die im Liefer-

umfang enthaltenen Teile.

– Nehmen Sie an den Teilen keine

ränderungen vor.

Wenn Sie die folgenden Hinweise beachten, wird die Aufstellung keine Probleme bereiten:

 Lesen Sie jeden Schritt durch, be-

vor Sie ihn ausführen.

 Legen Sie zu jedem Arbeitsschritt

die entsprechenden Teile zurecht.

3 Hinweis: BKS (Bausatz)

Nehmen Sie sich parallel zu den in den i

n diesem Kapitel beschriebenen Aufstell- und Justagehinweisen die Montaganleitung zur Hand.

AGefahr durch fehlerhafte

Sicherheitseinrichtung

Achten Sie besonders beim Zusammenbau von Spanhaube und Spaltkeil auf die Verschraubungen. Die

bstandshülsen AS (siehe Montage-

A anleitung, Schritte 14 und 16) dürfen

icht verkanten, da sonst die Sicher-

n heitseinrichtung Spanhaube nicht richtig funktioniert.

6.1 Aufstellung

 Maschine auf einem stabilen, ebe-

nen Untergrund aufstellen.

 Um die Tischfläche waagerecht

auszurichten, gleichen Sie Unebenheiten oder glatte Stellen im Boden

urch geeignete Materialien aus.

d Kontrollieren Sie anschließend den sicheren Stand des Geräts.

 Der Bereich um die Kreissäge sollte

frei von Hindernissen und Stolperfallen sein.

 Auf ausreichenden Platz zum Hand-

haben größerer Werkstücke achten.

Für einen sicheren Stand kann die Maschine mit dem Untergrund verschraubt

rden:

1. Fertig montierte Maschine am geeigneten Einsatzort aufstellen und Bo

hrlöcher markieren.

2. Maschine zur Seite stellen und Untergrund mit Bohrungen versehen.

3. Maschine auf den Bohrungen ausrichten und mit dem Untergrund verschrauben.

AGefahr durch Holzstaub!

Schließen Sie immer eine Absaugvorrichtung an der Säge an, wenn Sie

diese in geschlossenen Räumen

betreiben.

6.2 Sägeblatt zur Tischein-

lage ausrichten

3 Hinweis:

Die in diesem Abschnitt beschriebenen Ein

stellungen sind notwendig, wenn Sie die Baukreissäge wie in der Montageanleitung dargestellt selber zusammen gebaut haben (BKS

Bei der vormontierten Baukreissäge ist

s Sägeblatt bereits werkseitig fluch-

da tend zur Tischeinlage (Tischschlitz)

sgerichtet.

Sägeblatt zur Tischeinlage ausrichten

Bausatz).

3 Hinweis:

Montieren Sie zunächst das Sägeblatt (sie

he Kapitel "Sägeblatt wechseln").

Nachdem Sie das Sägeblatt montiert haben, richten Sie es wie nachfolgend beschrieben zum Tisch aus:

1. Vier Schrauben lösen:

– BKS 400: Schrauben AD (siehe

Montag

eanleitung, Schritt 3a) am

den Motorstützblechen lösen.

– BKS 450: Schrauben D (siehe

Montageanleitung, Schritt 3b) am Motor lösen.

2. Sägeblatt mittig und fluchtend zur T

ischeinlage (Tischschlitz) ausrich-

ten.

3. Vier Schrauben festziehen.

3 Hinweis:

Richten Sie anschließend den Spaltkeil fluchten pitel "Spaltkeil ausrichten").

d zum Sägeblatt aus (siehe Ka-

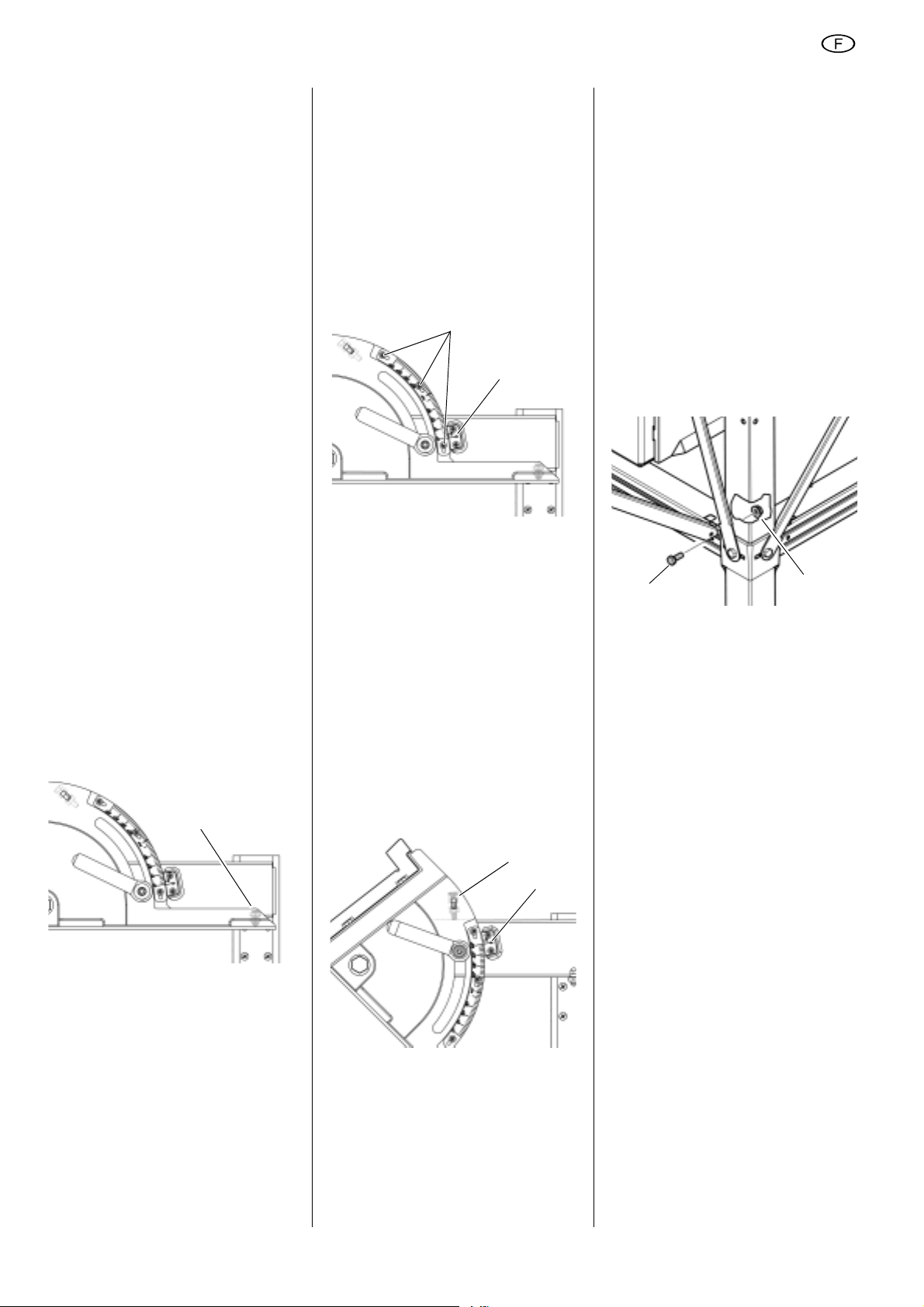

6.3 Queranschlag justieren

3 Hinweis:

Die in diesem Abschnitt beschriebenen Einstell

ungen sind notwendig, wenn Sie die Baukreissäge wie in der Montageanleitung dargestellt selber zusammen

baut haben (BKS Bausatz).

Bei der vormontierten sind Anschlagprofil und Winkelskala am Queranschlag bereits werkseitig justiert.

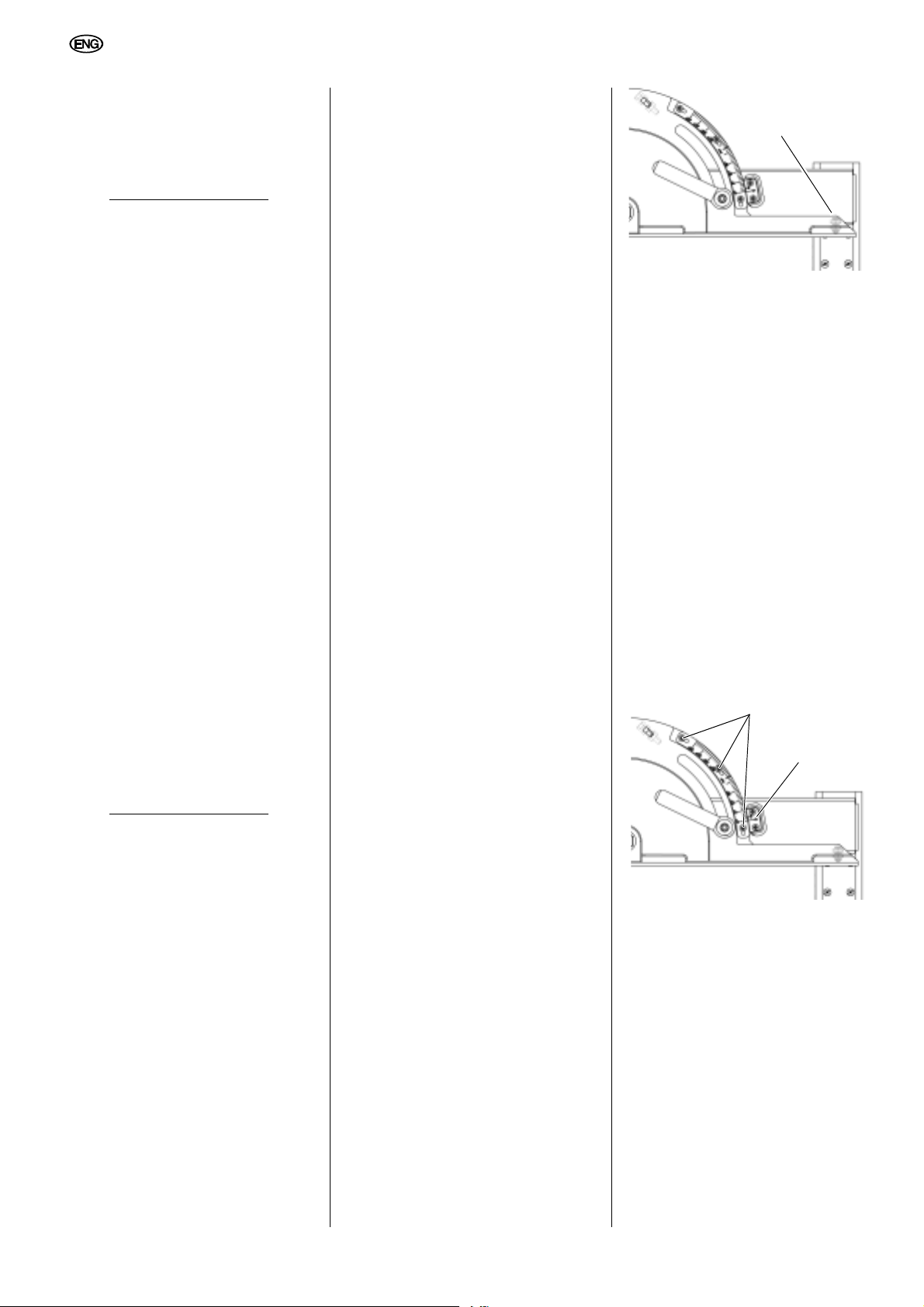

Queranschlag rechtwinkelig ausrichten

Baukreissäge

3 Hinweis:

Verwenden Sie zum Ausrichten des Qu

eranschlags einen Winkelmesser. Stellen Sie nach dem Ausrichten mit einem Probenschnitt sicher, dass der Queranschlag rechtwinkelig eingestellt ist.

1. 0-Grad-Justierschraube (Gewin-

destift) (44) herein- oder herausdrehen, um den Queranschlag recht-

DEUTSCH

winklig zum Sägeblatt feinzujustieren.

2. 0-Grad-Justierschraube fest verschrauben.

3. Probeschnitt mit Werkstüc durchführen.

– Anschließend mit einem Winkel-

messer den Schnitt am Werkstückrest überprüfen.

4. Ggf. Einstellungen wiederholen, bis der Qu

eranschlag rechwinklig jus-

tiert ist.

Winkelskala ausrichten

krest

3 Hinweis:

Um den Winkel für Gehrungsschnitte

m Queranschlag exakt bestimmen zu

a können, muss die Winkelskala auf die Noniusskala ausgerichtet werden.

5. Die drei Blechschrauben (45) der Winkelskala lockern.

6. Winkelskala so verschieben, dass

Nullstrich auf den Nullstrich

deren der Noniusskala (46) zeigt.

7. Die drei Blechschrauben der Winkelskala festziehen.

Queranschlag auf maximalen Gehrungswinkel einstellen

3 Hinweis:

Der maximale Winkel für Gehrungsschnitte beträt 45°.

8. 45-Grad-Justierschraube (47) so

weit herein- oder herausdrehen,

ass der Queranschlag bei einer

d Winkeleinstellung von genau 45° abstoppt. Der 45-Grad-Strich der Winkelskala muss dabei auf den Nullstrich der Noniusskala (48) zeigen.

9. 45-Grad-Justierschraube (47) fest

verschrauben.

6.4 Tischverlängerung

3 Hinweis:

Die Stützen der Tischverlägerung müssen fest am Sägetisch verschraubt werden.

Tischverlängerung verschrauben

1. Die abgewinkelten Enden der Stützen in die Schlitze der Querstrebe

der Rückseite der Säge stecken

auf und nach außen schieben.

2. Stützen mit je einer Sechskantschraube (50) und einer Sechskantmutter (49) wie abgebildet an der Strebe festschrauben.

Verschraubungen festziehen

Kontrollieren Sie die Verschraubungen

rät. Ziehen Sie die Verschrau-

am Ge bungen mit geeignetem Werkzeug

ndfest an.

Achten Sie bei dem Anziehen der Schrau

ben auf Folgendes:

– Das Gerät muss nach dem Festzie-

hen der Schrauben sicher und waagerecht stehen.

Tischverlängerung ausrichten

– Die Oberflächen der Tischverlänge-

rung und der Sägetischplatte müssen eine Ebene bilden.

Tischverlängerung abklappen

1. Sechskantschrauben (50) an beiden Enden der Stützen lösen und herausziehen. Schrauben und Muttern

ufbewahren.

2. Die unteren Enden der Stützen na

ch innen schieben.

3. Stützen nach oben aushaken und Tischverlängerung wie abgebildet vorsichtig abklappen. Die Stützen der Tischverlängerung auf die unteren Querstreben des Sägetisches

flegen.

6.5 Netzanschluss

Netzkabel

– Verlegen Sie das Netzkabel so,

ss es beim Arbeiten nicht stört

und nicht beschädigt werden kann.

– Schützen Sie das Netzkabel vor Hit-

ze, aggressiven Flüssigkeiten und

arfen Kanten.

sch

– Verwenden Sie als Verlängerungs-

kabel nur Gummikabel mit ausreichendem Querschnitt (siehe "Technische Daten").

– Ziehen Sie den Netzstecker nicht

am Netzkabe

l aus der Steckdose.

BElektrische Spannung!

Setzen Sie die Säge nur in trockener Umge

bung ein.

Betreiben Sie die Säge nur an einer Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"):

– Steckdosen vorschriftsmäßig instal-

liert, geerdet und geprüft.

– Steckdosen bei Dreiphasen-Dreh-

strom mit Neutralleiter.

– Netzspannung und -frequenz müs-

sen mit den auf dem Typenschild de

r Maschine angegebenen Daten

übereinstimmen.

DEUTSCH

– Absicherung gegen Stromschlag

durch einen FI-Schalter mit einem Fehlerstrom von 30

– Absicherung gegen Kurzschluss

durch ein schlussschutzeinrichtung) mit maximal 16 A.

e Netzabsicherung (Kurz-

mA.

3 Hinweis:

Wenden Sie sich an Ihr Energieversorgungsunternehmen oder Ihren Elektroinstallateur, wenn Sie unsicher sind, ob Ihr Hausanschluss diese Bedingungen erfüllt.

3 Hinweis:

Aufgrund des hohen Anlaufstroms des Mo

tors beim Einschalten kann es zu Spannungsschwankungen im Stromnetz kommen, erkennbar an z.B. kurzzeitig flackernder Beleuchtung. In diesem Fall hat der Anschlusspunkt eine

öhere Netzimpedanz als der empfoh-

h lene Höchstwert (s. Technische Daten). Wenden Sie sich in diesem Fall an Ihr Energieversorgungsunternehmen oder Ihren Elektroinstallateur, um den Anschlusspunkt überprüfen zu lassen.

A Drehrichtungswechsel! (nur

bei Ausführung mit Drehstrom-Motor möglich)

Je nach Phasenbelegung ist es möglich, dass sich der Motor falschherum dreht. Dies kann dazu führen, dass das Holzstück beim Versuch zu Sägen weggeschleudert wird. Daher vor jedem erneuten Anschluss die Drehrichtung prüfen.

Drehrichtung prüfen

1. Gerät betriebsbereit aufstellen und

an das Stromnetz anschließen.

2. Gerät kurz ein- und sofort wieder

ausschalten.

3 Hinweis:

Der Brummton nach dem Ausschalten en

tsteht beim Ansprechen der elek-

trischen Motorbremse. Dies bedeutet

inen Defekt am Gerät!

3. Drehrichtung des Sägeblatts von

ken Seite beobachten. Das

der lin

Sägeblatt muss sich im Uhrzeigersinn drehen.

Wenn sich das Sägeblatt gegen den

rzeigersinn dreht:

Drehrichtung ändern

4. Netzkabel vom Anschluss am Gerät a

bziehen.

5. Mit einem Schraubendreher den Ph

asenwender im Stecker des Ge-

rätes hineindrücken und um 180°

rehen.

A Achtung!

Phasenwender nicht direkt an den K

ontaktstiften drehen!



7. Bedienung

AUnfallgefahr!

Die Säge darf nur von einer Person zu

gleich bedient werden. Weitere Personen dürfen sich nur zum Zuführen oder Abnehmen der Werkstücke entfernt von der Säge aufhalten.

Kontrollieren Sie vor der Arbeit auf einwandfreien Zustand:

– Netzkabel und Netzstecker;

– Ein-/Aus-Schalter;

– Spaltkeil;

– Spanhaube;

– Zuführhilfen (Schiebestock, Griff für

Sch

iebeholz).

Verwenden Sie persönliche Schutzausrüstung:

– Staubschutzmaske;

– Gehörschutz;

– Schutzbrille.

Nehmen Sie beim Sägen die richtige Ar

beitsposition ein:

– vorn an der Bedienerseite;

– frontal zur Säge;

– links neben der Sägeblattflucht;

– bei Zwei-Personen-Betrieb muss

e zweite Person ausreichenden

Abstand zur Säge haben.

Benutzen Sie bei der Arbeit je nach Erfordernis:

– Geeignete Werkstückauflagen –

nn Werkstücke nach dem Durch-

trennen vom Tisch fallen würden;

– Späneabsaugvorrichtung (Zubehör).

Vermeiden Sie typische Bedienungsfehler:

– Bremsen Sie das Sägeblatt nicht

rch seitlichen Druck ab. Es be-

steht Rückschlaggefahr.

– Drücken Sie das Werkstück beim

Säg

en stets auf den Tisch und ver-

kanten Sie es nicht. Es besteht

kschlaggefahr.

Rüc

– Sägen Sie niemals mehrere Werk-

stücke gleichzeitig Bündel, die aus mehreren Einzelstücken bestehen. Es be fallgefahr, wenn einzelne Stücke

kontrolliert vom Sägeblatt erfasst

un werden.

– auch keine

steht Un-

cEinzugsgefahr!

Niemals Werkstücke schneiden, an d

enen sich Seile, Schnüre, Bänder, Kabel oder Drähte befinden oder die solche Materialien enthalten.

AUnfallgefahr!

Versuchen Sie nicht, Späne vom Sägetisch zu entfernen, während sich

s Sägeblatt dreht. Das Sägeblatt

da muss sich für solche Arbeiten immer in Ruhestellung befinden.

3 Hinweis:

Achten Sie bei jedem Sägevorgang da

rauf, dass die Spanhaube das Sägeblatt verdeckt und mit ihrer unteren Vorderkante auf dem Werkstück aufliegt.

7.1 Sägen mit Parallelan-

schlag

Das Anschlagprofil des Parallelanschlags muss auf das zu sägende Werkstück angepasst werden.

Parallelanschlag an Werkstückhöhe

58 59

646566

anpassen

1. Flügelmuttern (54) lösen und An-

schlagprofil abnehmen.

2. Je nach Werkstückhöhe die hohe

efläche (51) oder niedrige An-

Anlag lagefläche (52) montieren.

3. Anschlagprofil mit Flügelmuttern

(54) arretieren.

4. Parallelanschlag mit dem Klemmhe-

bel (55) fixieren.

AGefahr!

Wenn der Abstand zwischen Parallelanschlag und Sägeblatt weniger als 12

0 mm beträgt, muss der Schie-

bestock verwendet werden.

3 Hinweis:

Wenn der Schiebestock nicht gebraucht wird, kann er an der Klemme (56) am Anschlagprofil befestigt werden.

4. Motor einschalten.

DEUTSCH

Parallelanschlag an Werkstücklänge a

npassen

1. Flügelmuttern (54) lösen und An-

schlagprofil abnehmen.

2. Anschlagprofil in Längsrichtung (53)

an Länge des Werkstücks anpassen.

3. Anschlagprofil mit Flügelmuttern

(54) arretieren.

4. Parallelanschlag mit dem Klemm-

hebel (55) fixieren.

Sägen mit Parallelanschlag

1. Parallelanschlag (58) von oben auf das Führungsprofil (60) an der Vorderseite der Säge setzen.

2. Mit Hilfe der eingestanzten Tischplattenskala (57) den Abstand des Parallelanschlags zum Sägeblatt ein

stellen.

3. Parallelanschlag mit dem Klemmhebel (59) fixieren.

5. Werkstück am Paral lang langsam an das Sägeblatt führen und in einem Arbeitsgang

urchsägen.

6. Gerät ausschalten, wenn nicht unmittelbar weitergearbeitet werden soll.

lelanschlag ent-

3 Hinweis:

Wenn Sie den Parallelanschlag nicht be

nötigen, können Sie ihn griffbereit mit der Aussparung (61) in die Einhängeschraube (62) am vorderen rechten Tischbein einhängen.

A Achtung!

Führen Sie nach jedem Sägevorgang da

s Werkstück zwischen Sägeblatt und Parallelanschlag vorsichtig mit dem Schiebestock zum hinteren Bereich das Sägetisches und nehmen

dort vom Tisch.

Parallelanschlag zum Schneiden von Platten einstellen

1. Hinteres Ende des Parallelan-

schlags (67) auf die maximal mögliche Länge, mindestens aber auf Hö

he der Sägeblattwelle (68) ein-

stellen.

Parallelanschlag zum Längsschneiden von Massivholz einstellen

1. Hinteres Ende des Parallelan-

schlags (63) auf Höhe des Mittelpunktes (65) zwischen Sägeblattwelle (64) und Sägeblattanfang (66) einstellen.

DEUTSCH

A Achtung!

Führen Sie nach jedem Sägevorgang da

s Werkstück zwischen Sägeblatt und Parallelanschlag vorsichtig mit dem Schiebestock zum hinteren Bereich das Sägetisches und nehmen

s dort vom Tisch.

Parallelanschlag als Längenanschlag für Querschnitte einstellen

Zum Sägen schmaler Werkstücke können Sie den Parallelanschlag als Längenanschlag verwenden.

1. Queranschlag (71) auf den Tisch

klappen.

2. Hinteres Ende des Parallelan-

schlags (69) auf die Höhe des Sägeblattanfangs (70) einstellen.

AGefahr!

Wenn sich das Werkstück verkeilt, k

ann es unkontrolliert weggeschleudert werden. Stellen Sie den Parallelanschlag so ein, dass die

erkstückenden keinen gleichzeiti-

W gen Kontakt mit Sägeblatt und Parallelanschlag haben.

A Achtung!

Führen Sie nach jedem Sägevorgang d

as Werkstück zwischen Sägeblatt und Parallelanschlag vorsichtig mit dem Schiebestock zum hinteren Bereich das Sägetisches und nehmen

dort vom Tisch.

7.2 Sägen mit Queranschlag

1. Queranschlag auf den Tisch klap-

pen.

2. Gewünschten Anschlagwinkel ein-

stellen und mit Klemmhebel (72) arretieren. Der Queranschlag kann für Gehrungsschnitte um maximal 45° verstellt werden.

3 Hinweis:

Wenn Sie den Queranschlag nicht benötigen, klappen Sie ihn nach unten.

7.3 Keile schneiden

1. Quadratisches oder rechteckiges Kantholz auf die gewünschte Keillänge sägen (Siehe "Sägen mit Queranschlag" und "Sägen mit Parallelanschlag").

2. Werkstück fest in die Keilschneidvorrichtung (73) pressen.

3. Maschine starten.

AGefahr!

Beim Schneiden von Keilen besteht e

rhöhte Verletzungsgefahr, da nah am Sägeblatt gearbeitet wird. Führen Sie folgende Schritt nur mit Hilfe des Schiebestocks aus.

4. Queranschlag mit Werkstück lang-

sam an das Sägebaltt heranführen und in einem Arbeitsgang durchsägen.

5. Maschine stoppen und Sägeblatt

auslaufen lassen.

6. Queranschlag zurückziehen und

Kei

l entnehmen.

8. Tipps und Tricks

3. Motor einschalten.

4. Werkstück mit dem Qu langsam an das Sägeblatt führen und in einem Arbeitsgang durchsägen.

5. Gerät ausschalten, wenn nicht unmittelbar weitergearbeitet werden soll.

eranschlag

 Vor dem Zuschneiden: Probe-

schnitte an passenden Reststücken durchführen.

 Werkstück stets so auf den Säge-

tisch auflegen, dass es nicht umkippen oder wackeln kann (z.B. bei

nem gewölbten Brett, die nach au-

ei ßen gewölbte Seite nach oben).

 Bei langen Werkstücken: geeignete

Werkstückauflagen, zum Beispiel Rollenständer oder Zusatztisch (siehe "Lieferbares Zubehör") verwenden.

DEUTSCH

 Oberflächen der Auflagetische sau-

ber halten – insbesondere Harzrückstände mit einem geeigneten Wartung hör) entfernen.

s- und Pflegespray (Zube-

9. Wartung und Pflege

AGefahr!

Vor allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen.

– Weitergehende Wartungs- oder Re-

paraturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

– Beschädigte Teile, insbesondere Si-

cherheitseinrichtungen, nur gegen Originalteile austauschen. Teile, die nicht vom Hersteller geprüft und freigegeben sind, können zu unvorhersehbaren Schäden führen.

– Nach Wartungs- und Reinigungsar-

beiten alle Sicherheitseinrichtungen

er in Betrieb setzen und über-

wied prüfen.

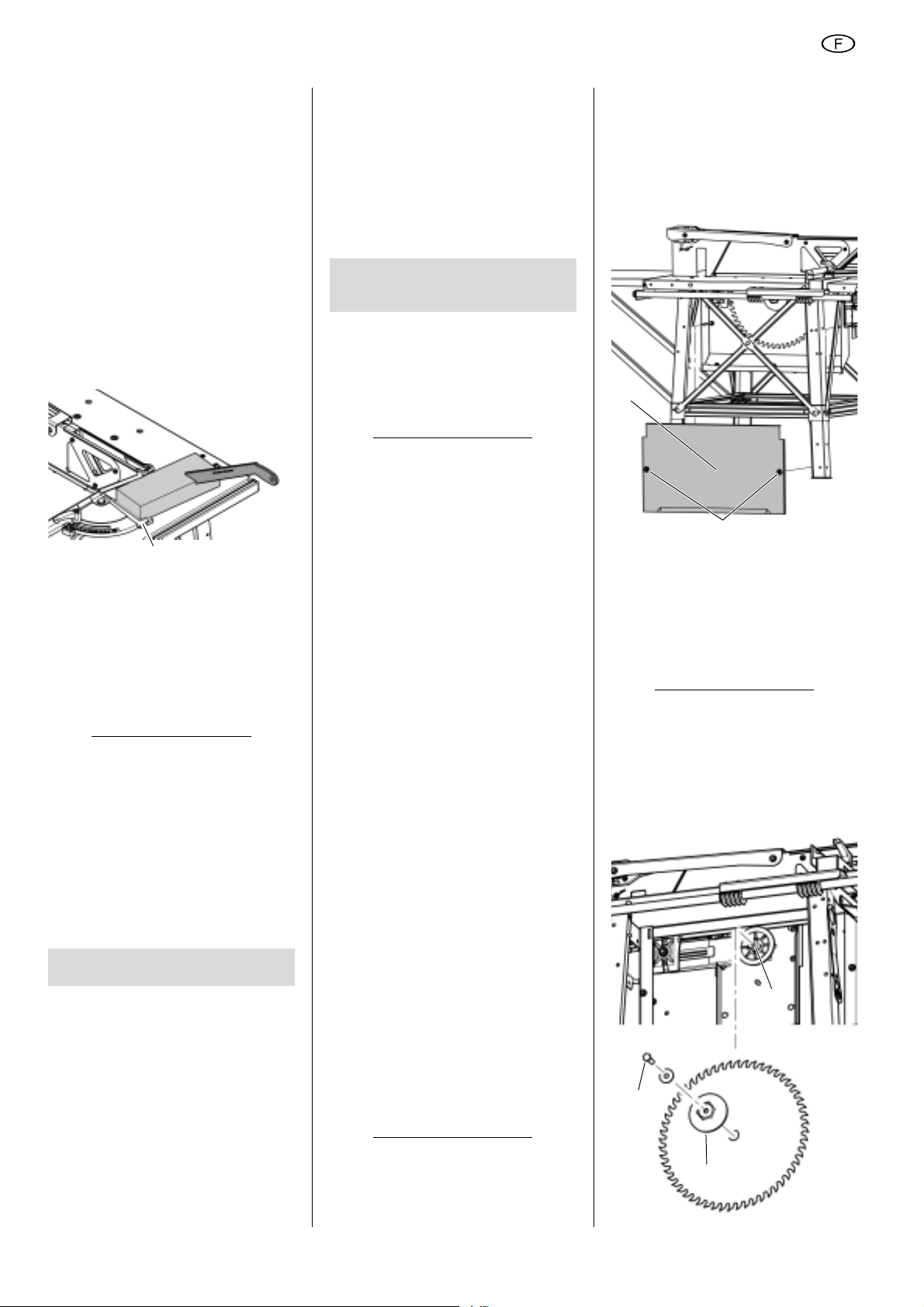

9.1 Sägeblatt wechseln

AGefahr!

Kurz nach dem Sägen kann das Sägeblatt sehr heiß sein – Verbrennungsgefahr! Lassen Sie ein heißes

geblatt abkühlen.

Sä

Reinigen Sie das Sägeblatt nicht brennbaren Flüssigkeiten.

Schnittgefahr besteht auch am stehenden Sägeblatt. Tragen Sie beim

echsel des Sägeblattes Hand-

W schuhe.

Beim Zusammenbau unbedingt D

rehrichtung des Sägeblattes be-

achten!

mit

AGefahr!

– Werkzeug zum Lösen des Säge-

blattes nicht verlängern.

– Spannschraube nicht durch

hläge auf das Werkzeug lösen.

2. Spannschraube (76) der Sägeblatt-

befestigung mit Schraubenschlüssel

ösen (Linksgewinde!). Zum Gegen-

l halten Maulschlüssel am äußeren Sägeblattflansch (78) ansetzen.

5. Sägeblatt, inneren Sägeblattflansch

(77) und äußeren Sägeblattflansch (78) reinigen.

AGefahr!

Verwenden Sie keine Reinigungsmittel (z.B. um Harzrückstände zu beseitigen), welche die Leichtmetallbauteile angreifen können; die Festigkeit der Teile kann sonst beeinträchtigt werden.

6. Neues Sägeblatt auflegen (Drehrichtung beachten!).

AGefahr!

Verwenden Sie nur geeignete Sägeblätter (siehe "Lieferbares Zubehör") – bei ungeeigneten oder beschädigten Sägeblättern können durch die Fliehkraft Teile explosionsartig weggeschleudert werden.

Nicht verwendet werden dürfen:

– Sägeblätter, deren angegebene

Hö

chstdrehzahl niedriger ist als die Drehzahl der Sägewelle (Siehe „Technische Daten“);

– Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS oder HS);

– Sägeblätter mit sichtbaren Be-

schädigungen;

– Trennscheiben.

1. Schutzdeckel (75) am Spänekasten

entfernen. Dafür:

– Sechskantmuttern (74) am

Schutzdeckel (75) lösen und aufbewahren,

– Schutzdeckel abnehmen, nach

unten he wahren.

rausführen und aufbe-

3. Äußeren Sägeblattflansch (78) vor-

sichtig von der Sägeblattwelle nehmen. Dabei Sägeblatt festhalten.

4. Sägeblatt von der Sägeblattwelle ehmen.

AGefahr!

– Montieren Sie das Sägeblatt nur

mit O

riginalteilen.

– Verwenden Sie keine Reduzier-

ringe; das Sägeblatt kann sich sonst lösen.

– Sägeblätter müssen so montiert

in, dass sie ohne Unwucht und Schlag laufen und sich beim Betrieb nicht lösen können.

DEUTSCH

7. Äußeren Sägeblattflansch (78) auf-

legen.

– BKS 450 Plus 5,5 DNB:

Die zwei Mitnehmernasen am äußeren Sägeblattflansch müssen in die beiden Aussparungen der Säge

– BKS 400 Plus 3,1 WNB und

BKS 400 Plus 4,2 DNB:

Die zwei Mitnehmernasen am inneren Sägeblattflansch müssen in die beiden Aussparungen am äußeren Sägeblattflansch greifen.

blattwelle greifen.

AGefahr!

– Werkzeug zum Festschrauben

es Sägeblattes nicht verlängern.

– Spannschraube nicht durch

e auf das Werkzeug fest-

Schläg ziehen.

8. Spannschraube (76) der Sägeblatt-

befestigung in die Sägeblattwelle drehen (Linksgewinde!) und festziehen. Zum Gegenhalten Ringschlüssel am äußeren Sägeblattflansch (78) ansetzen.

9. Schutzdeckel (80) am Spänekasten

montieren. Dafür:

– Schutzdeckel einsetzen.

– Sechskantmuttern (79) am

Schutzdeckel (80) verschrauben.

ist es notwendig, regelmäßig den Abstand des Spaltkeils zum Sägeblatt zu kontrollieren und ggf. auszurichten.

3 Hinweis: BKS (Bausatz)

Bevor Sie Spaltkeil und Spanhaube wie in

der Montageanleitung dargestellt fest verschrauben, muss der Spaltkeil in der Flucht zum Sägeblatt sowie dessen Abstand zum Sägeblatt ausgerichtet werden.

Zum Ausrichten des Spaltkeils zunächst:

 Schutzdeckel (82) am Spänekasten

entfernen. Dafür:

– Sechskantmuttern (81) am

Schutzdeckel lösen und aufbewahren.

– Schutzdeckel abnehmen, nach

nten herausführen und aufbe-

wahren.

keil muss zwischen 3 und 8 mm betragen.

Der Spaltkeil muss mindestens ebensoweit wie das Sägeblatt aus dem Sägetisch herausragen.

1. Kepsmutter (83) an Spaltkeilhalte-

rung um eine Umdrehung lösen.

2. Spaltkeil im Abstand zum Sägeblatt srichten.

3. Spaltkeilhöhe an Sägeblatt anpas-

sen.

3 Hinweis:

Achten Sie beim Festziehen der Kepsmutter darauf, dass die beiden Nasen (84) am Gegenstück der Spaltkeilhalterung in der Schiene der Spaltkeilhalterung verlaufen.

4. Kepsmutter festziehen.

Nach dem Ausrichten den Schutzdeckel am Spänekasten wieder montieren.

9.2 Spaltkeil ausrichten

3 Hinweis: BKS (vormontiert)

Der Spaltkeil ist bereits werkseitig auf d

as Sägeblatt ausgerichtet. Trotzdem

Spaltkeil in der Flucht zum Sägeblatt

srichten

1. Vier Schrauben B (siehe Montage-

anleitung, Schritt 4) am Spaltkeilträger lösen.

2. Vier Schrauben M (siehe Montage-

anleitung, Schritt 11) am Spaltkeilstützblock lösen.

3. Spaltkeil in der Flucht zum Sägeblatt ausrichten.

4. Vier Schrauben B festziehen.

5. Vier Schrauben M festziehen.

Spaltkeilabstand zum Sägeblatt einstellen

Der Abstand zwischen dem äußeren Ra

nd des Sägeblattes und dem Spalt-

9.3 Maschine aufbewahren

AGefahr!

Bewahren Sie das Gerät so auf,

– dass es nicht von Unbefugten in

Gang

gesetzt werden kann und

– sich niemand am stehenden Ge-

rät verletzen kann.

A Achtung!

Gerät nicht ungeschü oder in feuchter Umgebung aufbewahren.

tzt im Freien

DEUTSCH

9.4 Wartung

Vor jedem Einschalten

– Sichtprüfung, ob Abstand zwischen

Sägeb

latt und Spaltkeil 3 bis 8 mm

und beträgt.

– Sichtprüfung, ob Sägeblatt und

Spaltkeil in einer Flucht liegen.

– Prüfen, ob Netzkabel und Netzstek-

ker unbeschädigt sind; defekte Teile ggf. du

rch Elektrofachkraft ersetzen

lassen.

Bei jedem Ausschalten

Prüfen, ob Nachlauf des Sägeblattes

änger als 10 Sekunden dauert. Wen-

l den Sie sich bei längerem Nachlauf an

ine anerkannte Fachwerkstatt!

1 x im Monat (bei täglichem

rauch)

Geb

– Sägespäne mit Staubsauger oder

Pinsel

entfernen.

– Führung des Queranschlags ölen.

Alle 300 Betriebsstunden

Alle Schraubverbindungen prüfen, ggf. festzieh

en.

10. Transport

 Anbauteile (Längs- und Parallean-

schlag, Schiebeschlitten, Tischverlängerung) entfernen oder sichern.

 Beim Versand nach Möglichkeit die

Originalverpackung verwenden.

Krantransport

Verwenden Sie für den Krantransport die hochklappbaren Kranösen am Sägetisch.

AGefahr!

Beim Kranstransport könnten sich bewegl schlag, Ringschlüssel, o.Ä. lösen und

Entfernen oder sichern Sie bewegliche und lose Anbauteile vor dem Transport.

iche Teile wie Parallelan-

herunterfallen.

11. Lieferbares Zubehör 12. Reparatur

Für besondere Aufgaben erhalten Sie im Fachhandel folgendes Zubehör – die Abbildungen finden Sie auf der hinteren Umschlagseite:

A Schiebeschlitten zum bequemen

Führen längerer Werkstücke.

B Zusatztisch

seitlich und hinten montierbar Tischgröße 1030 mm × 660 mm; mit einklappbaren Stützfüßen.

C Fahrgestell 

für den leichten Transport, Montage am Maschinenständer.

D Späneabsaugstutzen 

Durchmesser 100 mm, zum Anschluss der Baukreissäge an eine

äneabsauganlage,

E Wartungs- und Pflegespray 

zum Entfernen von Harzrückständen und zum Konservieren der Metalloberflächen.

F Sägeblatt CV 400 × 2,2 × 30 

32 Wolfszahn für grobe, schnelle L

ängs- und Querschnitte in Weich-

holz.

G Sägeblatt CV 400 × 2 × 30 

56 Wolfszahn für grobe, schnelle Längs- und Querschnitte in Weichholz.

H Sägeblatt CV 400 × 2 × 30 

80 Spitzzahn für feine Längs- und Querschnitte in Weich-/Hartholz.

I Sägeblatt HM 400 × 3,5 × 30 

28 Flachzahn angefast für rauhe Einsatzbedingungen, Bauholz, Schalungsbretter, Betonreste, Gasbeton, Spanplatten.

J Sägeblatt HM 400 × 3,5 × 30 

60 Wechselzahn für Vollholz, Längs- und Querschnitte.

K Sägeblatt CV 450 × 2,5 × 30 

36 Wolfszahn für grobe, schnelle Längs- und Querschnitte in Weichholz.

L Sägeblatt HM 450 × 3,5 × 30 

32 Flachzahn angefast für rauhe Einsatzbedingungen, Bauholz, Schalungsbretter, Betonreste, Gasbeton, Spanplatten.

M Sägeblatt HM 450 × 3,8 × 30 

66 Wechselzahn für Vollholz,

ängs- und Querschnitte.

N Rollenständer RS 420

O Rollenständer RS 420 G

P Rollenständer RS 420 W

AGefahr!

Reparaturen an Elektrowerkzeugen dü

rfen nur Elektrofachkräfte ausführen!

Reparaturbedürftige Elektrowerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie in der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten

hler.

13. Umweltschutz

Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die einem Recyclingprozess zugeführt werden müssen.

Diese Anleitung wurde auf chlorfrei ge

bleichtem Papier gedruckt.

14. Probleme und Störungen

AGefahr!

Vor jeder Störungsbeseitigung:

1. Gerät ausschalten.

2. Netzstecker ziehen.

3. Warten bis Sägeblatt steht.

Nach jeder Störungsbeseitigung alle Siche

rheitseinrichtungen wieder in

Betrieb setzen und überprüfen.

Motor läuft nicht

Unterspannungsrelais wurde durch vorübergehenden Spannungsausfall ausgelöst:

– Erneut einschalten.

Keine Netzspannung:

– Kabel, Stecker, Steckdose und Si-

cherung prüfen.

Motor überhitzt, z.B. durch stumpfes Säge

blatt oder Spänestau im Gehäuse:

DEUTSCH

– Ursache der Überhitzung beseiti-

gen, einige Minuten abkühlen lassen, dann erneut einschalten.

Motor erhält zu geringe Netzspannung:

– Kürzere Zuleitung oder Zuleitung

t größerem Querschnitt verwen-

den 

 2,5 mm

(

– Stromversorgung von Elektrofach-

kraft überprüfen lassen.

Sägeleistung lässt nach

Sägeblatt stumpf (Sägeblatt oder Werkstück hat evtl. Brandflecke auf der Oberfläch

e):

– Sägeblatt austauschen (siehe Kapi-

tel "Wartung und Pflege").

Spänestau

Keine bzw. zu schwache Absauganlage angeschloss

en:

– Späneabsaugstutzen (Siehe "Liefer-

bares Zubehör") und Absauganlage anschließen oder

– Absaugleistung der Absauganlage

erh

öhen.

15. Technische Daten

BKS 400 Plus

3,1 WNB

Spannung V 230 / (1~ 50 Hz) 400 / (3~ 50 Hz) 400 / (3~ 50 Hz)

Nennstrom A 14,2 7,2 7,5

Absicherung min. A 16 16 16

Schutzart IP 54 IP 54 IP 54

Drehzahl Motor min

-1

2800 2750 2800

BKS 400 Plus

4,2 DNB

BKS 450 Plus

5,5 DNB

Leistung Motor

Aufnahmeleistung P Abgabeleistung P

Maximale Netzimpedanz

kW kW

Ohm

3,1 kW S6 40%

2,35 kW S6 40%

0,30

4,2 kW S6 40%

3,25 kW S6 40%

5,5 kW S6 40%

3,2 kW S1 100%

0,25

Schnittgeschwindigkeit Sägeblatt ca. m/s 59 58 66

Durchmesser Sägeblatt (außen) mm 400 400 450

Bohrung Sägeblatt (innen) mm 30 30 30

Schnitthöhe mm 127 127 140

Abmessungen

Länge Sägetisch Breite Sägetisch Länge Tischverlängerung Breite Tischverlängerung Höhe (Sägetisch) Höhe (über alles)

mm mm mm mm mm mm

1030

660 800 500 850

1020

1030

660 800 500 850

1020

1030

660 800 500 850

1020

Gewicht komplett ca. kg 88 88 94

Garantierter Schall-Leistungspegel nach

dB (A)

109,0

DIN EN 1870-1 (2007)*

Schall-Druckpegel nach DIN EN ISO 3744 (1995)

nd ISO 7960:1995 (E)*

Messmethode: unter Last

Druckpegel am Ohr des Bedieners Unsicherheit K

dB (A) dB (A)

91,0

3,8

91,0

3,8

91,0

3,8

Umgebungstemperaturbereich C –10 … +40 –10 … +40 –10 … +40

* Die angegebenen Werte sind Emissionswerte und müssen damit nicht zu

gleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzli

che Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen, d. h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässgen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

1 4

2 3

I_0002en3A.fm 27.4.11 Original op

1. Overview of the Saw

erating instructions

ENGLISH

1 Table extension

2 Blade guard

3 Rip fence

5 Crane lifting eye

6 Mitre fence with wedge cutting jig

7 ON/OFF switch

9 Spanner for saw blade change

10 Motor unit / Chip case

11 Table top

4 Push stick

8 Handle for push block

ENGLISH

Table of Contents

1. Overview of the Saw.............. 17

2. Please Read First!.................. 18

3. Safety Instructions ................ 18

3.1 Specified conditions of use ......18

3.2 General safety instructions ......18

3.3 Symbols on the machine ......... 20

3.4 Safety devices ......................... 20

4. Special Product Features...... 21

5. Operating elements ............... 21

6. Set-up......................................21

6.1 Setting up the machine ............ 22

6.2 Aligning the saw blade to the

table insert ...............................22

6.3 Adjusting the mitre fence .........22

6.4 Table extension ....................... 23

6.5 Mains connection ..................... 23

7. Operation................................ 24

7.1 Sawing with the rip fence......... 24

7.2 Sawing with the mitre fence..... 26

7.3 Cutting wedges ........................26

8. Tips and tricks .......................26

9. Care and maintenance ..........26

9.1 Changing the saw blade ..........26

9.2 Aligning the riving knife............ 27

9.3 Saw storage ............................. 28

9.4 Maintenance ............................ 28

10. Transport ................................28

11. Available Accessories ...... 28/61

12. Repair...................................... 29

13. Protection of the 

Environment...........................29

14. Troubleshooting .................... 29

15. Technical Data .......................30

2. Please Read First!

These operating instructions have been written so that you can quickly learn how to operate your saw safely. Here is a guide on how you should read these instructions:

– Read these instructions before use.

Pay special attention to the safety information.

– These instructions are intended for

persons with basic technical knowledge regarding the operation of a

like the one described here-

device in. Inexperienced persons are

rongly advised to seek competent

st advice and guidance from an expe-

rienced person before operating this machine.

– Keep all documents supplied with

the tool so that you and all other users can access them at any time. Retain proof of purchase for any future warranty claims.

– If you lend or sell this device be

sure to have these operating instructions go with it.

– The equipment manufacturer is not

liable for any damage resulting from disregard of these operating instructions.

Information in these instructions is designated as follows:

ADanger!

Risk of personal injury or damage.

environmental

BRisk of electric shock!

Risk of personal injury by electric shock

cDrawing-in/trapping hazard!

Risk of personal injury by body parts or clo

thing being drawn into the rotating

saw blade.

A Caution!

Risk of material damage.

3 Note:

Additional information.

– Numbers in illustrations (1, 2, 3

etc

– indicate component parts;

– are consecutively numbered;

– relate to the corresponding

number(s) in brackets (1), (2), (3) e

tc. in the neighbouring text.

– Numbered steps must be carried

ut in sequence.

– Instructions which can be carried

ut in any order are indicated by a

bullet point (

– Listings are marked by a dash (–).

).

3. Safety Instructions

3.1 Specified conditions of use

This machine is intended for ripping, cross-cutting and cutting to size of solid wood, particle board, fibreboard, plywood and these materials provided they have pl edge trim or are veneered.

Round workpieces may not be sawed as th saw blade.

Any other use is considered to be not as specified and not permitted. The manufacturer is not liable for any damage caused by unspecified use.

Reconstruction of this machine or use of parts that have not been tested and released by the manufacturer can lead to unforeseen damage and dangers during operation.

astic laminate surfaces or

ey can be twisted by the rotating

3.2 General safety instructions

 When using this machine observe

the following safety instructions to minimise the risk of personal injury or material damage.

 Please also observe the special

safety instructions in the respective sections.

 Where applicable, follow the legal

directives or regulations for the prevention of accidents pertaining to the use of circular saws.

AGeneral hazards!

 Keep your work area tidy – a messy

work area invites accidents.



Be alert. Know what you are doing. Set out to work with reason. Do not operate device while under the influence of drugs, alcohol or medication.

 Consider environmental conditions.

Keep work area well lighted.

 Avoid unnatural body positions. En-

sure firm footing and keep your balance at all times.

 Use suitable workpiece supports

when cutting long stock.

 Do not operate the machine near in-

flammable liquids or gases.

 The saw shall only be started and

operated by persons familiar with

circular saws and who are aware of the dangers associated with the op eration of such machines at all times.  Persons under 18 years of age shall

is tool only in the course of

use th their vocational training under the supervision of an instructor.

 Keep bystanders, particularly chil-

dren, out of the danger zone. Do not permit bystanders to touch the device or mains cable while it is running.

 Do not overload device – use it only

within the performance range it was designed for (see 'Technical Data').

BDanger! Risk of electric

shock!

 Do not expose the machine to rain. 

Do not operate tool in damp or wet

nment. 

enviro Prevent body contact with earthed obj

ects such as radiators, pipes, cooking stoves or refrigerators when operating this device.

 Do not use the mains cable for any

purpose it is not intended for.

ARisk of personal injury and

crushing by moving parts!

 Do not operate the machine without

installed guards.

 Always keep sufficient distance to

the saw blade. Use suitable feeding aids if necessary. Keep sufficient distance to driven components when operating the device.

 Wait for the saw blade to come to a

complete stop before removing cutouts, waste wood etc. from the work area.

 Do not attempt to stop the saw

blade by pushing the workpiece against its side.

 Ensure the device is disconnected

from power before servicing.

 When turning ON the machine (e.g.

after servicing) ensure that no tools or loose parts are left on or in the machine.

 Turn power OFF if the machine is

not used.

ACutting hazard, even with the

cutting tool at standstill!

 Wear gloves when changing cutting

tools.

 Store saw blades in such a manner

that nobody can get hurt.

ARisk of kickback (workpiece is

caught by the saw blade and thrown against the operator)!

 Always work with a properly set riv-

ing knife.

 Do not jam workpieces.

 Make sure the saw blade is suitable

for the workpiece material.

 Cut thin or thin-walled workpieces

only with fine-toothed saw blades.

 Always use sharp saw blades.

 Check workpieces for foreign ob-

jects (for example nails or screws).

 Cut only stock of dimensions that al-

low for safe and secure holding while cutting.

 Never cut several workpieces at the

same time – and also never cut bundles containing several individual pieces. There is a risk of personal

njury if individual pieces are caught

i by the saw blade in an uncontrolled manner.

 Remove small cut-outs, waste wood

etc. from the work area – when you are doing so, the saw blade must be at a complete standstill.

cDrawing-in/trapping hazard!

 Ensure that no parts of the body or

clothing can be caught and drawn in by rotating components (no ties, no gloves, no loose-fitting clothes; contain long hair with hairnet).

 Never attempt to cut any workpiec-

es which contain

– ropes,

–strings,

– bands,

– cables or

– wires or to which any of the

bove are attached.

ENGLISH

ADanger due to insufficient per-

sonal protection equipment!

 Wear ear protection.

 Wear safety goggles.

 Wear dust mask.

 Wear suitable work clothes.

 When working outdoors wearing of

non-slip shoes is recommended.

ARisk of injury by inhaling

wood dust!

 Some types of wood dust (e.g. oak,

beech, ash) may cause cancer when inhaled. If working in a closed room, always use a dust collector.

 Make sure that as little as possible

wood dust can escape into the environment:

– install dust collector

– repair any leaks on the dust col-

lector

– keep your work area well venti-

lated at all times.

Operation without a dust collector is on

ly possible:

– outdoors;

– for short-term operation 

(up to a maximum of 30 minutes); or

– if a dust respirator is worn.

AHazard caused by modifica-

tion of the machine or use of parts not tested and approved by the manufacturer!

 Use only parts approved by the

equipment manufacturer. This applies particularly to:

– saw blades (see ' Technical Da-

ta' for stock numbers)

– safety devices (see 'Spare parts

list' for

stock numbers).

 Do not change any parts.

AHazard caused by machine

defects!

 Keep the machine and accessories

in good repair. Follow the maintenance instructions.

ENGLISH

14 15

16 17

20 21

22 23 24

26 27

 Before any use check machine for

possible damage: before operating the machine all safety devices, protective guards or slightly damaged parts need function as specified. Check to see that all moving parts work properly and do not jam. All parts must be correctly installed and meet all requirements for proper operation of

e device.

 Any damaged parts or protection

devices must be repaired or replaced by a qualified specialist. Have da by a service centre. Do not use this machine if the switch cannot be switched on or off.

to be checked for proper

maged switches replaced

ARisk of injury by noise!

 Wear ear protection.

 Make sure the riving knife is not

bent. A bent riving knife will push the workpiece against the side of the saw blade, causing noise.

15 Motor data (see also 'Technical

Data')

16 Date of manufacture 17 CE mark – This machine meets

the EC directives as per decl tion of conformity

18 Waste disposal symbol – Device

be disposed of by returning it

can to the manufacturer

19 Dimensions of permissible saw

blades

Symbols on the machine

ara-

Blade guard

The blade guard (27) protects against unintentional contact with the saw blade and from chips flying about.

The blade guard is coordinated with the saw bla cal data and must always be installed du

Push stick

The push stick (28) serves as an extension of the hand and protects against accidental contact with the saw blade.

Always use the push stick if the distance between saw blade and rip fence is less than 120 mm.

de diameter given in the techni-

ring operation.

ADanger from blocking work-

pieces or workpiece parts!

If blockage occurs:

1. Switch machine OFF.

2. Unplug mains cable.

3. Wear gloves.

4. Clear the blockage using a suitable to

ol.

3.3 Symbols on the machine

Data on the nameplate

20 Wear ear protection 21 Wear eye protection 22 Read operating instructions 23 Do not reach into saw blade area 24 Hazardous area warning 25 Guaranteed sound power level

3.4 Safety devices

Riving knife

The riving knife (26) prevents the workpiece from being caught by the rising teeth

of the saw blade and being

thrown back against the operator.

The riving knife is coordinated with the saw

blade diameter given in the techni-

cal data and must always be installed

ring operation.

The push stick must be guided at an angle of 20° to 30° to the saw table surface.

Replace the push stick if it is damaged.

Handle for push block

The handle for the push block (30) is screwed to a matching board (29). It is used for safe guidance of relatively small workp

The board should be between 300 and 400 mm long, 80 to 100 mm wide and 15 to 20 mm high

The push block handle must be replaced if damaged.

ieces.

12 Manufacturer 13 Serial number 14 Machine designation

ENGLISH

4. Special Product Features

– Mitre fence

– with adjustable angle

– with wedge cutting jig.

– Rip fence

– with two profiles of differing

heig

ht for adaptation to thin or

thick workpieces;

– fence extrusion continuously ad-

justable in longitudinal direction for adaptation to workpiece length; and

– continuously adjustable in trans-

verse direction for adaptation to workpiece width.

– All operating elements are located

machine's front.

at the

– Table extension included in stand-

ard delivery:

– permanently screwed to work

stan

– An undervoltage relay prevents the

power tool from starting up when power is restored after a power failure.

– Robust sheet steel construction –

high load-bearing capacity and permanent protection against corrosion.

– Push stick can be clipped to rip

fence for easy access.

5. Operating elements

ON/OFF switch

 To start = press green switch button

(31).

 To stop = press red switch button

(32).

3 Note:

In case of a power failure an undervoltage relay trips. This prevents the power tool

from starting when the power is re-

stored. To restart, press the green

tch button again.

swi

Fences

The saw is equipped with two fences:

 Mitre fence (for cross-cuts / mitre

cuts):

Additionally a wedge cutting jig (33) is integrated into the mitre fence.

The angle for mitre cuts can be adjusted continuously between 0° and 45° on the angle scale (34). The lock lever (35) for fixing in place must always be tightened for cutting with the mitre fence.

3 Note:

The distance between the fence extrusion of the mitre fence and the saw

ade is preset in the factory and can-

bl not be adjusted.

 Rip fence (for ripping):

High auxiliary fence (39):

– for cutting thick stock.

Low auxiliary fence (40):

– for cutting thin stock.

Length adjustment (41):

– for adjusting the rip fence for the

rkpiece length.

Using the scale stamped on the saw table (37) you can set the distance from the rip fence to the saw blade.

If you do not need the push stick you can

fasten it via the clip (43) to the rip

fence profile for easy access at all times.

6. Set-up

ADanger!

Modifications to the sa parts not tested and released by the manufacturer can lead to unforeseen damage during operation!

– Use only the parts supplied as

ndard delivery.

sta

– Do not change any parts.

If you follow these instructions you will have no problems with the set-up:

 Read the instructions for each step

before executing it.

 Lay out the parts required for each

work step.

w or use of

The fence extrusion (36) must be parallel to the saw blade for cutting with the

fence. For cutting with the rip fence

rip it must be fixed in place with the lock lever (38).

– Wing nuts(42) for attaching and re-

moving the fence extrusion:

3 Note: BKS (assembly kit)

Keep the assembly instructions on

nd in parallel to the set-up and ad-

ha justment instructions in this sect

ion.

ADanger due to faulty safety

devices

Be careful of the sc ticularly when assembling the blade

rew fittings par-

ENGLISH

guard and riving knife. The AS spacer sleeves (see Assembly Instructions, steps 14 and 16) must not be twisted safety devices will not function properly.

as otherwise the blade guard

6.1 Setting up the machine

 Place the machine on a firm, level

floor.

 To align the table surface horizon-

tally, compensate for unevenness or slippery floor surfaces using suitable materials. Then check that the

chine is stable.

 The area around the circular saw

should be free of obstacles and tripping hazards.

 Ensure there is sufficient space to

handle larger workpieces.

For maximum upright stability the saw ca

n be bolted to the floor:

1. Place the fully assembled saw at a suitabl

e site and mark the bore

holes on the floor.

2. Move saw aside and drill the holes.

3. Align saw with the holes and bolt to th

e floor.

Aligning the saw blade to the table insert

3 Note:

First install the saw blade (see section '

Changing the saw blade').

After you have installed the saw blade,

ign it to the table as follows:

1. Remove the four screws:

– BKS 400: Remove the AD

screws

(see Assembly instructions, step 3a) on the sheet metal motor supp

– BKS 450: Remove the D screws

(see Assembly instruc 3b) on the motor.

2. Align the saw blade so it is centred with respect to and in a line with the table insert (table slot).

3. Tighten the four screws.

orts.

tions, step

3 Note:

Then line up the riving knife with the saw

blade (see section 'Aligning the riv-

ing knife').

6.3 Adjusting the mitre fence

1. Screw in or unscrew the zero screw

ed pin) (44) to make fine ad-

(thread justments until the mitre fence is at a rig

ht angle to the saw blade.

2. Tighten the zero screw.

3. Make a trial cut using waste material from the workpiece.

– Then check the cut in the waste

materia

l using a protractor.

4. If necessary, repeat the adjustments until the mitre fence is at a

ht angle.

rig

Aligning the angle scale

3 Note:

For the angle on the mitre fence for mitre cuts to be able to be determined preci

sely the angle scale must be

aligned with the nonius scale.

ARisk of injury by inhaling

wood dust!

Always connect a dust collector to

e saw if operating the saw in

th closed rooms.

6.2 Aligning the saw blade to the table insert

3 Note:

The settings described in this section n

eed to be made if you have assembled the site saw yourself according to the Assembly instructions (BKS bly kit).

With the pre-assembled site saw the

w blade has already been aligned

sa with the table insert (table slot) in the factory.

assem-

3 Note:

The settings described in this section ne

ed to be made if you have assembled the site saw yourself according to the Assembly instructions bly kit).

With the pre-assembled site saw the

extrusion and angle scale on the

fence mitre fence have already been adjusted in the factory.

Aligning the mitre fen angle

(BKS assem-

ce at a right

3 Note:

Use a protractor to align the mitre fence

. After aligning the fence make a trial cut to make sure the mitre fence is at a right angle.

5. Undo the three sheet metal screws

(45) on the angle scale.

6. Slide the angle scale until its zero li

ne points to the zero line of the no-

nius scale (46).

7. Tighten the three sheet metal screws on the angle scale.

Setting the mitre fence to the mum mitre angle

maxi-

3 Note:

The maximum angle for mitre cuts is 45

°.

ENGLISH

8. Screw in or unscrew the 45-degree

set screw (47) until the mitre fence stops at an angle setting of precisely 45°. The 45-degree line on the angle scale must line on the nonius scale (48).

9. Tighten the 45-degree set screw

(47).

point to the zero

6.4 Table extension

3 Note:

The table extension supports must be firmly scre

Screwing on the table extension

1. Stick the angled ends of the sup-

2. Screw the supports to the struts us-

Tightening the screwed connections

Check all screwed connections of the sa

w. Tighten the screwed connections

hand-tight using a suitable tool.

When tightening the screws, bear in min

– The machine must be secure and

wed to the saw table.

ports into the slots in the crossstruts on the rear of the saw and push them outwards.

ing one hexagon head screw (50) and one hexagon nut (49) for each as illustrated.

d the following:

horizontal after the screws have been tightened.

Aligning the table extension

– The surfaces of the table extension

and saw table must both be in the same plane.

Swinging the table extension down

1. Unscrew and remove the hexagon

ead screws (50) on both ends of

h the supports. Store the screws and nuts.

2. Slide the lower ends of the supports towards each other.

3. Unhook the supports and carefully swi

ng the table extension down as illustrated. Set the table extension supports down on the lower crossstruts of the saw table.

6.5 Mains connection

Mains cable

– Make sure that the mains cable is

ut of the way so that it does not in-

terfere with the work and cannot be

amaged.

– Protect mains cable from heat, ag-

gressive liquids and sharp edges.

– Use only rubber-insulated extension

cables with sufficient cr (see 'Technical Data').

– Do not pull on mains cord to unplug.

oss sections

BHigh voltage!

Operate saw in dry environment only.

Operate saw only on a power source matching the followin (see also 'Technical Data'):

– Outlets must be properly installed,

arthed and tested.

g requirements

– Outlets must have neutral wires for

3-phase DC.

– The supply voltage and frequency

must match the data given on the machine's nameplate.

– Protection against electric shock by

a resid

ual current device (RCD) of

30 mA sensitivity.

– Use a max. 16A mains fuse (short-

circuit protection device) for shortcircuit protection.

3 Note:

Please contact your Electricity Board or qu

alified electrician if you are unsure of whether your house supply fulfils these requirements.

3 Note:

Due to the high start-up current of the motor during switchfluctuations may occur - these can be recognised through, e.g., temporarily flickering lights. In this case the mains connection point has a higher impendance than the recommended maximum value (see 'Technical Data'). Please contact your Electricity Board or qualified electrician to have the connection point inspected.

on mains voltage



A Changing the direction of rota-

tion! (only possible for version with DC motor)

Depending on the phase sequence it

possible that the motor will turn in

is the wrong direction. This can lead to the piece of wood being hurled away when an attempt is made to make a cut. Therefore the rotational direction must be checked every time the

hine is connected to a different

mac outlet.

Checking the direction of rotation

1. Install machine ready for work and

connect it to the mains.

2. Start machine and immediately turn

OFF

again.

3 Note:

The humming noise after switch-off arise

s due to the electronic motor brake

response. It is not a machine fault!

ENGLISH

58 59

3. Check the saw blade's direction of rotation from the left-hand side of the saw.

te clockwise.

If the saw blade rotates anti-clockwise:

Changing the direction of rotation

4. Disconnect the mains cable from th

5. Using a screwdriver, press down the phase changer in the connector on the machine and rotate by 180°.

The saw blade must rota-

e machine.

A Caution!

Do not attempt to tur changer at the contact pins!

7. Operation

n the phase

ARisk of injury!

This saw may only be operated by on

e person at a time. Other persons shall stay only at a distance to the saw for the purpose of feeding or removing stock.

Before starting work, check to see that the following are in proper working order:

– mains cable and plug;

– ON/OFF switch;

– riving knife;

– blade guard; and

– feeding aids (push stick, handle for

push bl

ock).

Use personal protection equipment:

– dust mask;

– ear protection; and

– safety goggles.

Assume proper operating position:

– at the front of the saw on the opera-

tor side;

– in front of the saw;

– to the left of the line of cut; and

– if work is being carried out by two

rsons, with the other person remaining at an adequate distance to the saw.

If the type of work requires it, use the following:

– suitable workpiece supports – if oth-

erwise workpiece would fall off the table after being cut

– dust extraction device (accessory).

Avoid typical operator mistakes:

– Do not attempt to stop the saw

lade by pushing the workpiece against its side. This poses a risk of kickback.

– Always hold the workpiece down on

table and do not jam it. This

the poses a risk of kickback.

– Never cut several workpieces at the

me time – and also never cut bundles containing several individual pieces. There is a risk of personal

njury if individual pieces are caught

i by the saw blade in an uncontrolled manner.

cDrawing-in/trapping hazard!

Never cut workpieces to which ro

pes, cords, bands, cables or wires are attached or workpieces which contain any of these materials.

ARisk of injury!

Do not attempt to remove chips from th

e saw table while the saw blade is rotating. The saw blade must always be stationary before such work can be carried out.

3 Note:

During every cutting operation make sure

the blade guard is covering the saw blade and the lower front edge of the blade guard is touching the workpiece.

7.1 Sawing with the rip fence

The fence extrusion of the rip fence must be adapted to the workpiece to be cut.

Adapting the rip fence to the workpiece height

1. Undo the wing nuts (54) and re-

move the fence extrusion.

2. Depending on the workpiece height, mou

nt the high auxiliary fence (51)

or the low auxiliary fence (52).

3. Fix the fence extrusion in place using the wing nuts (54).

4. Lock the rip fence in position with the lo

ck lever (55).

Adapting the rip fence to the piece length

1. Undo the wing nuts (54) and remove the fence extrusion.

2. Adjust the fence extrusion in the lo

ngitudinal direction (53) for the

workpiece length.

3. Fix the fence extrusion in place using the wing nuts (54).

4. Lock the rip fence in position with the lo

ck lever (55).

Sawing with the rip fence

1. Lower the rip fence (58) onto the guide rail (60) on the front of the saw.

2. Using the scale stamped on the saw tabl

e (57) set the distance from the

rip fence to the saw blade.

3. Lock the rip fence in position with the lo

ck lever (59).

work-

ADanger!

646566

Always use the push stick if the distance between saw blade and rip fe

nce is less than 120 mm.

3 Note:

If the push stick is not needed it can be fasten

ed via the clip (56) to the fence

extrusion.

4. Start motor.

ENGLISH

A Caution!

After every cutting operation use the pu

sh stick to guide the workpiece carefully between the saw blade and the rip fence to the rear area of the saw table and remove it from the table.

5. Guide the workpiece slowly along e rip fence up to the saw blade

th and cut in a single pass.

6. Turn machine off if no further cutting

is to be done immediately afterwards.

3 Note:

If you do not need the rip fence you can h

ang it via the hole (61) on the suspension bolt (62) on the front right table leg for easy access.

Setting the rip fence for ripping solid

woo

1. Set the rear end of the rip fence

(63) at a position corresponding to the midpoint (65) between the saw spindle (64) and the saw blade tip (66).

A Caution!

After every cutting operation use the p

ush stick to guide the workpiece carefully between the saw blade and the rip fence to the rear area of the saw table and remove it from the table.

Setting the rip fence for cutting boards

1. Set the rear end of the rip fence

(67) to the maximum possible length, or at least such that it is in l

ine with the saw spindle (68).

Setting the rip fence as a stock stop for cross-cutting

For cutting narrow workpieces you can use the rip fence as a stock stop.

1. Fold the mitre fence (71) out onto

the table.

2. Set the rear end of the rip fence

(69) such that it is in line with the saw blade tip (70).

ADanger!

If the workpiece is wedged it can be fl

ung out uncontrolledly. Adjust the rip fence such that the workpiece ends are not simultaneously contacting the saw blade and the rip fence.

ENGLISH

3 Note:

Fold down the mitre fence if you do not ne

ed it.

7.3 Cutting wedges

cleaning and maintenance spray (optional accessory).

9. Care and maintenance

A Caution!

After every cutting operation use the p

ush stick to guide the workpiece carefully between the saw blade and the rip fence to the rear area of the saw table and remove it from the table.

7.2 Sawing with the mitre

fence

1. Swing mitre fence on the table top.

2. Set the desired fence angle and fix

in pl

ace with the lock lever (72). The

mitre fence can be adjusted by a

aximum of 45° for mitre cuts.

3. Start motor.

4. Guide the workpiece slowly with the

tre fence up to the saw blade and

cut in a single pass.

5. Turn machine off if no further cutting

to be done immediately after-

wards.

1. Cut square or rectangular timber to the desired wedge length (see 'Sawing with the mitre fence' and 'Sawing with the rip fence').

2. Firmly press the workpiece into the wedge cutting jig (73).

3. Start the machine.

ADanger!

During cutting of wedges there is an inc

reased risk of injury due to the close proximity to the saw blade during the work. Only carry out the following step with the help of the push

stick

4. Guide the workpiece slowly with the

mitre fence up to the saw blade and cut in a single pass.

5. Stop the machine and let the saw

blade come to a stop.

6. Retract the mitre fence and remove

the

wedge.

8. Tips and tricks

 Before making a cut: make a trial

cut on appropriate waste pieces.

 Always lay the workpiece on the

saw table such that it cannot tip over or wobble (e.g. place a curved board with the convex side up).

 For long workpieces: use suitable

workpiece supports, for example roller support or extension table (see 'Available Accessories').

 Keep surfaces of the table top and

table extension clean – in particular, remove resin residue with a suitable

ADanger!

Unplug before servicing.

– Repair and maintenance work oth-

er than described in this section

uld only be carried out by quali-

sho fied specialists.

– Damaged parts, particularly safety

vices, must only be replaced with

de genuine parts. Parts which have not been tested and released by the manufacturer can lead to unforeseen damage.

– Check that all safety devices are

erational again after each serv-

ice.

9.1 Changing the saw blade

ADanger!

Directly after cutting the can be very hot – burn hazard! Let a hot saw blade cool down.

Do not clean the saw blade with combustible liquids.

Risk of injury, even with the blade at stan

dstill. Wear gloves when chang-

ing blades.

When fitting a saw blade, observe the direction of rotation!

1. Remove the protective cover (75)

from the chip case. To do so, carry out the following steps:

– Remove the hexagon nuts (74)

on the protective cover (75) and store.

– Remove the protective cover,

ide it out through the bottom

and store.

saw blade

ENGLISH

ADanger!

– Do not extend the tool for loosen-

ing the saw blade.

– Do not loosen the arbor bolt by

hitting the

2. Remove the arbor bolt (76) on the

saw blade mount using the spanner (left-h collar (78) with open-ended spanner to counter.

tool.

and thread!). Hold outer blade

5. Clean the saw blade, inner blade co

llar (77) and outer blade collar

(78).

ADanger!

Do not use any cleaning agents (e.g. to

remove resin residue) which could attack the light metal components; otherwise the strength of the

art could be lowered.

6. Put on a fresh saw blade (observe

direction of rotation!).

ADanger!

Use only suitable saw blades (see 'Ava

ilable Accessories') – when us-

ing unsuitable or damaged blades

rts could be flung out explosively

pa by centrifugal force.

Do not use:

– saw blades with maximum speed

atings lower than the saw spin-

dle speed (see 'T

– saw blades made of high-

strength st

– saw blades with visible damage;

– cut-off wheel blades.

echnical Data');

eel (HSS or HS);

– BKS 450 Plus 5.5 DNB:

The two driver lugs on the outer

ade collar must extend into the

bl two cut-outs in the saw spindle.

– BKS 400 Plus 3.1 WNB and

BKS 40

The two driver lugs on the inner bl two cut-outs in the outer blade collar.

0 Plus 4.2 DNB:

ade collar must extend into the

ADanger!

– Do not extend the tool for tight-

ening the arbor bolt.

– Do not tighten the arbor bolt by

hitting the

8. Screw the arbor bolt (76) on the

saw blade mount into the saw spindle (left-hand thread!) and tighten. Ho

ld outer blade collar (78) with ring

spanner to counter.

9. Install the protective cover (80) on

the chip case. To do so, carry out the following steps:

– Insert the protective cover.

– Screw in the hexagon nuts (79)

on the protective cover (80).

wrench.

3. Carefully take the outer blade collar

(78) off the saw spindle. Hold the saw blade while doing so.

4. Remove the saw blade from the saw spindle.

ADanger!

– Only install saw blade with genu-

ine parts.

– Do not use any reduction rings;

oth

erwise the saw blade could

loosen.

– Saw blades have to be installed

in such way that they do not wobble or run out of balance and cannot work loose during operation.

7. Attach the outer blade collar (78).

9.2 Aligning the riving knife

3 Note: BKS (pre-assembled)

The riving knife has already been

gned to the saw blade in the factory.

ali However, it is still necessary to check the distance from the riving knife to the saw blade and if necessary align the knife at regular intervals.

ENGLISH

3 Note: BKS (assembly kit)

Before the riving knife and blade guard ca

n be screwed in place according to the Assembly instructions, the riving knife must be lined up with the saw blade and the distance from the riving knife to the saw blade must be adjusted.

To align the riving knife:

 Remove the protective cover (82)

from the chip case. out the following steps:

– Remove the hexagon nuts (81)

from the protective cover and store.

– Take off the protective cover,

guid

e it out through the bottom

and store.

To do so, carry

The riving knife must project over the saw table at least as far as the saw blade does.

1. Loosen the Keps nut (83) on the riv-

ing knife carrier one full turn.

2. Adjust the distance from the riving ife to the saw blade.

3. Adapt the riving knife height to the

w blade.

– Carry out a visual inspection to de-

termine whether the saw blade is

ned up with the riving knife.

– Check whether the mains cable or

the main fective parts should be replaced by a qu

After switching OFF

Check whether the saw blade keeps running for more than 10 seconds after switch-off. If so, contact a certified garage!

Once a month (for daily use)

– Remove sawdust with vacuum

cle

– Oil the mitre fence guide.

After every 300 hours of operation

Check all screwed connections and retigh

s plug is damaged; any de-

alified electrician.

aner or brush.

ten if necessary.

Lining the riving knife up with the sa

w blade

1. Remove the four B screws (see As-

sembly instructions, step 4) on the riving knife carrier.

2. Remove the four M screws (see

Asse

mbly instructions, step 11) on

the riving knife support block.

3. Line the riving knife up with the saw blade.

4. Tighten the four B screws.

5. Tighten the four M screws.

Adjusting the distance from the r

iving knife to the saw blade

The distance between the saw blade's o

uter edge and the riving knife shall be

between 3 and 8 mm.

3 Note:

When tightening the Keps nut make sure

the two lugs (84) on the counterpart of the riving knife carrier are running in the tracks of the riving knife carrier.

4. Tighten the Keps nut.

After aligning re-install the protective

on the chip case.

cover

9.3 Saw storage

ADanger!

Store saw so that

– it cannot be starte

ised persons and

– nobody can get injured.

d by unauthor-

A Caution!

Do not store saw unprotected outdoors or in damp environment.

9.4 Maintenance

Before switching ON

– Carry out a visual inspection to de-

termine whether the distance between the saw blade and the riving knife is 3 to 8 mm.

10. Transport

 Remove or secure add-on parts

(length stop and rip fence, sliding carriage, table extension).

 If possible, use the original card-

board box for shipping.

Hoisting by crane

For hoisting by crane use the flip-up crane lifting eyes on the saw table.

ADanger!

During hoisting by crane moving pa

rts such as the rip fence, ring spanner or the like can loosen and fall off.

Remove or secure moving and loose add-on parts before transport.

11. Available Accessories

For special tasks the following accessories are available at your specialised de

aler – see back cover for illustrations:

A Sliding Carriage 

For convenient guiding of long stock.

B Extension Table

For side or rear mounting, table size: 1030 × 660 mm, with foldable support legs.

ENGLISH

C Wheel Set 

For easy transport and installation on machin

D Dust Extraction Port 

Diameter: 100 mm, for connection of

site saw to a dust extractor.

E Care and Maintenance Spray 

For removing resin residue and preserving metal surfaces.

F Saw Blade CV 400 × 2.2 × 30 

32 coarse teeth for fast rough ripping and cross-cutting of softwood.

G Saw Blade CV 400 × 2 × 30 

56 coarse teeth for fast rough ripping and cross-cutting of softwood.

H Saw Blade CV 400 × 2 × 30 

80 pointed teeth for fine ripping and cr

oss-cutting of softwood/hardwood.

I Saw Blade HM 400 × 3.5 × 30 

28 square teeth bevelled for tough work, construction timber, shuttering boards, waste concrete, gas concrete and particle board.

J Saw Blade HM 400 × 3.5 × 30 

60 alternate top bevel teeth for solid wood, rip cuts and cross-cuts.

K Saw Blade CV 450 × 2.5 × 30 

36 coarse teeth for fast rough ripping and cross-cutting of softwood.

L Saw Blade HM 450 × 3.5 × 30 

32 square teeth bevelled for tough work, construction timber, shuttering boards, waste concrete, gas concrete and particle board.

M Saw Blade HM 450 × 3.8 × 30 

66 alternate top bevel teeth for solid wood, rip cuts and cross-cuts.

N Roller Stand RS 420

O Roller Stand RS 420 G

P Roller Stand RS 420 W

e stand.

12. Repair

ADanger!

Repairs to power tools may only be carried out by qualified electricians!

Electric tools in need of repair can be sent to the Service Centre of your country. The address can be found in the spare parts list.

Please attach a description of the fault to the electric tool.

13. Protection of the Environment

The machine's packing can be 100% recycled.

End-of-life power tools and accessories contain large amounts of valuable raw materials and plastics which must be recycled.

This manual was printed on chlorinefree bleached paper.

14. Troubleshooting

ADanger!

Before carrying out ing, always do the following:

1. Switch machine OFF.

2. Unplug mains cable.

3. Wait for saw blade to come to stan

dstill.

Check to see that all safety devices ar

e operational after each fault serv-

ice.

any fault servic-

Motor does not run

Undervoltage relay tripped by power failure:

– switch on again.

No mains voltage

– check cable, plug, outlet and mains

fuse.

Motor overheated, e.g. by a blunt saw bla

de or chip build-up in the chip case:

– remove cause for overheating, wait

for a f

ew minutes, then start saw

again.

Motor supply voltage too low:

– use a shorter supply line or a 

supply line with a larger cross section ( 2.5 mm2).

– have power supply checked by a

alified electrician.

Loss of cutting performance

Blunt saw blade (saw blade or workpiece possibly has burn marks on the surface):

– replace saw blade (see section

'Care and Maintenance').

Saw dust build-up

No or too weak dust collector connected:

– connect a dust extraction port (see

'Available Accessories') collector or

– increase suction power of the dust

collector.

and dust

ENGLISH

15. Technical Data

BKS 400 Plus

3.1 WNB

BKS 400 Plus

4.2 DNB

BKS 450 Plus

5.5 DNB

Voltage V 230 / (1~ 50 Hz) 400 / (3~ 50 Hz) 400 / (3~ 50 Hz)

Nominal current A 14.2 7.2 7.5

Fuse protection min. A 16 16 16

Protection class IP 54 IP 54 IP 54

Motor speed min

-1

2800 2750 2800

Motor capacity 

Power input P Power output P

Maximum mains impedance

kW kW

Ohm

3.1 kW S6 40%

2.35 kW S6 40%

0.30

4.2 kW S6 40%

3.25 kW S6 40%

5.5 kW S6 40%

3.2 kW S1 100%

0.25

Saw blade cutting speed approx. m/s 59 58 66

Saw blade diameter (outer) mm 400 400 450

Arbor bore mm 30 30 30

Cutting depth mm 127 127 140

Dimensions 

Saw table length Saw table width Table extension length Table extension width Height (saw table)  Height (overall)

mm mm mm mm mm mm

1030

660 800 500 850

1020

1030

660 800 500 850

1020

1030

660 800 500 850

1020

Weight (complete approx.) kg 88 88 94

Guaranteed sound power level according to DIN EN 1870-1

(2007)*

dB (A)

109.0

Sound pressure level according to  DIN EN ISO 3744 (1995) and ISO 7960:1995 (E)*

Measurement method: under load

Pressure level at operator's ear Uncertainty K

dB (A) dB (A)

91.0

3.8

91.0

3.8

91.0

3.8

Ambient temperature range C –10 to +40 –10 to +40 –10 to +40

* The values stated are emission values and as such do not necessarily constitute values which are safe for the workplace. Although there is a correlation between emission levels and environmental impact levels, whether further precautions are necessary cannot be derived from this. Factors influencing the actually present environmental impact level in the workplace include the characteristics of the work area and other noise sources, i.e. the number of machines and other neighbouring work processes. The permitted workplace values can likewise vary

from country to country. This information is intended to assist the user in

estimating hazards and risks.

1 4

2 3

I_0002fr3A.fm 27.4.11 Instructi

nales

1. Vue d'ensemble de la scie

ons d’utilisation origi-

FRANÇAIS

1 Rallonge de table

2 Capot de protection

3 Butée parallèle

4 Poussoir

5 Oreille de levage

6 Butée transversale avec dégage-

ment angulaire

7 Interrupteur marche-arrêt

8 Poignée de bloc poussoir

10 Unité moteur / collecteur de

11 Plateau

9 Clé de changement de lame

cope

aux

FRANÇAIS

Table des matières

1. Vue d'ensemble de la scie ....31

2. À lire au préalable !................32

3. Consignes de sécurité ..........32

3.1 Utilisation conforme aux 

prescriptions ............................ 32

3.2 Consignes générales de 

sécurité ....................................32

3.3 Symboles sur l'appareil............ 34

3.4 Dispositifs de sécurité .............. 34

4. Propriétés particulières du 

produit ....................................35

5. Éléments de commande........ 35

6. installation.............................. 36

6.1 Montage ...................................36

6.2 Alignement de la lame de scie

sur le support de table .............36

6.3 Ajustement de la butée 

transversale ............................. 37

6.4 Rallonge de table ..................... 37

6.5 Raccordement au secteur........ 38

7. Commande ............................. 38

7.1 Sciage avec butée parallèle..... 39

7.2 Sciage avec butée 

transversale ............................. 40

7.3 Coupe d'onglets ....................... 41

8. Consejos y trucos..................41

9. Mantenimiento y 

conservación..........................41

9.1 Changement de la lame 

de scie ..................................... 41

9.2 Alignement du coin à refendre ..42

9.3 Conservación de la máquina ...43

9.4 Maintenance ............................ 43

10. Transport ................................43

11. Accessoires disponibles..43/61

12. Reparación .............................44

13. Protección del medio 

ambiente .................................44

14. Problèmes et pannes.............44

15. Caractéristiques techniques ..45

2. À lire au préalable !

Ces instructions d'utilisation ont été réalisées afin de pouvoir travailler rapidement et en toute sécurité avec cette machine. Ci-dessous se trouvent quelques conseils sur la manière de les

re :

– Lire l'intégralité de ces instructions

d'utilisation avant la mise en service. Observer en particulier les consignes de sécurité.

– Ces instructions d'utilisation

s'adressent à des personnes possédant de bonnes connaissances de

se dans la manipulation des ap-

ba pareils similaires à celui décrit ici. Si

s n'avez aucune expérience

vou avec ce type d'appareil, commencez par demander l'aide d'une personne expérimentée.

– Conserver tous les documents qui

ont été fournis avec cet appareil afin de pouvoir, vous et tous les autres utilisateurs, vous informer en cas de nécessité. Conserver le justificatif d'achat pour une éventuelle intervention de la garantie.

– L'appareil doit être accompagné de

les documents fournis en cas

tous de vente ou de location.

– Le fabricant ne pourra être tenu res-

ponsable de dommages découlant de la non observation de ces instructions d'utilisation.

Les informations contenues dans ces instructions d'utilisation sont identifiées de la manière suivante :

ADanger !

Mise en garde contre des dommages pe

rsonnels ou environnementaux.

BRisque d'électrocution !

Signale un risque de lésion corporelle pa

r électrocution.

cRisque de happage !

Risque de lésions corporelles pouvant être

occasionnées par happage de par-

ties du corps ou de vêtements.

A Avis !

Risque de dommages matériels.

3 Note :

Informations complémentaires.

– Chiffres dans les illustrations (1, 2,

3, ...)

– caractérisent les différentes

ièces ;

– sont attribués dans l'ordre ;

– se rapportent aux chiffres corres-

pondants entre parenthèses (1), (2), (3) ..

– Les consignes dont l'ordre d'exécu-

tion doit être respecté sont numérotées.

– Les consignes opérationnelles dont

ordre d'exécution est sans impor-

tance sont identifiées par un point.

– Les énumérations sont signalées

par un tiret.

. dans le texte voisin.

3. Consignes de sécurité

3.1 Utilisation conforme aux prescriptions

Cet appareil sert à la coupe longitudinale et transversale de bois massif, de pa

nneaux de particules, de contrepla-

qué et de matériaux qui sont revêtus de

stique ou qui sont pourvus d'arêtes

pla en plastique ou de feuilles de placage.

Les pièces rondes ne doivent pas être sciée

s car elles pourraient être gau-

chies par la lame de scie en rotation.

Toute autre utilisation n'est pas conforme à la finalité et est de fait interdite. Le fabricant ne peut être tenu pour responsable de dommages consécutifs à

e utilisation non conforme à la finali-

un té.

Des modifications de type constructif de cet appareil ou l'utilisation de pièces qui ne sont pas contrôlées et autorisées par le constructeur peuvent entraîner des dommages imprévisibles et être sources de da tation.

nger durant l'exploi-

3.2 Consignes générales de sécurité

 Respecter les instructions de sécu-

rité suivantes pendant l'utilisation de cet appareil afin d'éliminer tout risque de dommage corporel ou matériel.

 Respecter les consignes de sécurité

spécifiques à chaque chapitre.

 Respecter le cas échéant, les direc-

tives en vigueur ou les instructions de prévention des accidents relatives à la manipulation de scies circulaires.

FRANÇAIS

ADangers d'ordre général :

 Conserver le poste de travail bien

rangé - un poste de travail en désordre peut provoquer des accidents.

 Il convient de rester attentif et

concentré sur son travail. Aborder le travail avec bon sens. Ne pas utiliser l'appareil en cas d'inattention.

 Tenir compte des effets de l'envi-

ronnement. Veiller à avoir un éclairage correct.

 Eviter de prendre une position du

corps inconfortable. Choisir une posture stable de manière à toujours garder son équilibre.

 Employer des porte-pièces adaptés

pour des pièces de grande longueur.

 Ne pas utiliser l'appareil en présen-

ce de liquides ou de gaz inflammables.

 Cette machine ne doit être mise en

marche et utilisée que par des personnes ayant de l'expérience avec les scies circulai gers que représentent leur utilisation.  Les mineurs n'ont le droit de se servir de l'appareil que dans le cadre

une formation professionnelle et

d' sous le contrôle d'un instructeur.

 Les personnes non concernées par

la machine, et tout particulièrement les enfants, doivent être tenues à distance de la zone de danger. Ne laisser aucune tierce personne toucher l'appareil ou le câble d'alimentation en cours d'utilisation.

 Ne pas surcharger l'appareil ; n'utili-

ser cet appareil que dans la plage de puissance indiquée dans les caractéristiques techniques.

res et tous les dan-

BDangers dus à l'électricité !

 Ne pas exposer l'appareil à la pluie. 

Ne pas utiliser cet appareil en présence d'eau ou d'humidité relative

air trop élevée. 

de l' Éviter tout contact corporel avec des pièces reliées à la terre durant le travail avec l'appareil (p. ex. radiateurs, tuyaux, cuisinières, réfrigérateurs).

 Ne pas utiliser le câble d'alimenta-

tion à d'autres fins que celles pour

esquelles il a été conçu.

ARisque de blessures ou

d'écrasement au niveau des pièces mobiles !

 Ne pas faire fonctionner l'appareil

tant que les dispositifs de sécurité ne sont pas installés.

 Maintenir une distance suffisante

par rapport à la lame de scie. Utiliser éventuellement des aides d'attaques adaptées. Maintenir une distance suffisante par rapport aux

mposants en mouvement pen-

co dant le fonctionnement.

 Attendre que la lame de scie soit

immobile pour retirer les petits morceaux de bois, les copeaux, etc. de l

a zone de travail.

 Ne pas freiner la lame de la scie en

exerçant une pression latérale.

 S'assurer avant tout travail de main-

tenance que l'appareil est débranché.

 Avant la mise en marche (par

exemple après avoir effectué des travaux de maintenance), vérifier qu'il n'y a plus d'outils ou de pièces desserrées dans l'appareil.

 Mettre l'appareil hors circuit lors-

qu'il n'est pas utilisé.

ARisque de coupure même

lorsque les dispositifs de coupe sont immobiles !

 Utiliser des gants pour remplacer

les dispositifs de coupe.

 Conserver les lames de scie de ma-

nière à ce que personne ne puisse se blesser

avec.

ADangers dus au contrecoup

(la pièce est saisie par la lame puis projetée contre l’opérateur) !

 Ne travailler avec l'appareil que

lorsque le coin à refendre est correctement installé.

 Ne pas coincer les pièces à scier.

 Veiller à ce que la lame de scie soit

adaptée au matériau de la pièce.

 N'employer que des lames de scies

aux dents fines pour scier des pièces minces ou des pièces aux parois minces.

 Utiliser toujours des lames bien

aiguisées.

 Vérifier que les pièces à usiner ne

contiennent pas de corps étrangers (p. ex. des clous ou des vis).

 Ne scier que des pièces dont les di-

mensions permettent de bien les

tenir pendant la coupe.

main

 Ne scier jamais plusieurs pièces à

la fois - ne pas scier non plus de lots composés de plusieurs pièces indépendantes. Il existe un risque d’accident lorsque des pièces sont saisies de manière incontrôlée par la lame de scie.

 Retirer les petites découpes de piè-

ce, les restes de bois etc. de la

e de travail – la lame de scie

zon doit, pour ce faire, être immobile.

cRisque de happage !

 Veiller à ce qu'aucune partie du

corps ou vêtements ne puisse être happée en cours d'utilisation (ne pas porter pas de cravate, de gants ou de vêtements à manches larges ; la résille est obligatoire pour

s personnes aux cheveux longs).

 Ne jamais scier de pièces qui com-

portent

– des cordes,

– des lacets,

– des rubans,

– des câbles,

– des fils.

ADanger dû à un équipement

individuel de protection insuffisant !

 Porter une protection acoustique.

 Porter des lunettes de protection.

 Porter un masque anti-poussière.

 Porter des vêtements de travail

adaptés.

 Le port de chaussures anti-déra-

pantes est recommandé pour les travaux en extérieur.

FRANÇAIS

14 15

16 17

20 21

22 23 24

ADanger dû à la sciure de bois !

 La sciure de certains bois (chêne,

hêtre ou frêne, p. ex.) peut provoquer un cancer en cas d'inhalation. Ne travailler dans des locaux fermés qu'avec un dispositif d'aspiration.

 Limiter au minimum la quantité de

sciure de bois sur le lieu de travail :

– Installer le dispositif d'aspiration

– Remédier aux fuites du dispositif

aspiration

– Veiller à avoir une bonne aéra-

tion.

Un fonctionnement sans dispositif d'aspiration des copeaux n'est autorisé que d

ans les conditions suivantes :

– en plein air,

– pour des travaux de courte durée 

(max. 30 minutes) ;

– avec un masque anti-poussière.

mément à leur usage. Vérifier que les pièces mobiles fonctionnent correctement et ne se bloquent pas.

outes les pièces doivent être cor-

T rectement installées et répondre à

utes les conditions afin d'assurer

to un fonctionnement parfait de l'appareil.

 Les dispositifs de protection ou les

pièces détériorées sont à réparer ou à remplacer dans les règles de l'art par un atelier spécialisé et agréé. Faire remplacer les interrupteurs défectueux par un atelier de service après-vente. Ne pas utiliser cet appareil lorsque l'interrupteur ne fonctionne pas correctement.

ADangers dus au bruit !

 Porter une protection acoustique.

 Veiller à ne pas tordre le coin à re-

fendre. Un coin à refendre déformé e

nfonce la pièce latéralement contre la lame de scie. C'est une source de bruit.

13 Numéro de série 14 Désignation de l'appareil 15 Caractéristiques du moteur (voir

aussi « Caractéristiques techni

ques »)

16 Année de construction 17 Label CE – Le certificat de confor-

mité atteste que cet appareil est conforme aux di

18 Symbole d'élimination – l'appareil

peu

t être remis au fabricant pour

être éliminé

19 Dimensions des lames de scie

autorisées

Symboles sur l'appareil

rectives de l'UE

ADanger dû à des modifica-

tions apportées à l'appareil ou à l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant !

 Utiliser uniquement des pièces de

rechange validées par le fabricant. Cela concerne en particulier :

– les lames de scie (numéros de

nde : voir

comma « Caractéristiques te

chniques ») ;

– les dispositifs de sécurité (numé-

ros de commande : voir liste des pièces de rechange).

 N'effectuer aucune modification sur

les pièces de la machine.

ADanger dû à un défaut de

l'appareil !

 Toujours entretenir l'appareil et les

accessoires avec soin. Respecter les instructions de maintenance.

 Avant chaque mise en service,

veiller à ce que l'appareil ne soit pas endommagé : avant de continuer à l'utiliser, vérifier soigneusement que les dispositifs de sécurité

e protection ou les pièces légè-

et d rement endommagées fonctionnent de maniè

re irréprochable et confor-

ADanger dû à des pièces ou

des parties de pièces à usiner qui bloquent !

En cas de blocade :

1. Mettre la machine hors tension.

2. Retirer la fiche de la prise d’alimentation.

3. Porter des gants.

4. Éliminer le blocage avec un outil approprié.

3.3 Symboles sur l'appareil

Informations sur la plaque signalétique :

12 Constructeur

20 Utiliser une protection acoustique 21 Utiliser une protection oculaire 22 Lire les instructions d'utilisation 23 Ne pas toucher la lame de scie 24 Mise en garde contre un endroit

dan

gereux

25 Niveau de puissance sonore

gara

nti

3.4 Dispositifs de sécurité

Coin à refendre

Le coin à refendre (26) empêche que la pièce ne soit saisie par les dents lors du

mouvement ascendant, puis proje-

tée contre l’utilisateur.

Le coin à refendre correspond au diamètre de la lame de la scie indiqué

ns les caractéristiques techniques et

da doit toujours être monté durant l'exploitation.

FRANÇAIS

26 27

Capot de protection

Le capot de protection (27) prévient tout contact involontaire avec la lame d

e scie et empêche la projection de co-

peaux.

Le capot de protection correspond au diamètre de la lame de la scie indiqué dans les caractéristiques techniques et doit toujours être monté durant l'exploitation.

Poussoir

Le poussoir (28) prolonge la main et empêche de toucher la lame involontairement.

Le poussoir doit toujours être utilisé

orsque l'écart entre la lame de scie et

l la butée parallèle est inférieur à 120 mm.

Le poussoir doit être dirigé selon un angle de 20° - 30° par rapport à la surface

e la table de sciage.

Le poussoir doit être endommagé.

remplacé s'il est

Empuñadura para empujador

La empuñadura para el empujador (30) se atornilla a una tabla adecuada (29). Sirve para guiar con seguridad pequeñas piezas de trabajo.

La tabla debe tener entre 300 y 40

0 mm de largo, 80 – 100 mm de cho y 15 – 20 mm de alto.

Cuando la empuñadura del empujador esté de

teriorada, debe reponerse.

4. Propriétés particulières du produit

– Butée transversale

– à angle réglabe ;

– avec dispositif de coupe

onglets ;

– Butée parallèle

– avec deux surfaces profilées de

ifférentes hauteurs pour l'adap-

tation à des pièces plates ou

autes.

– Profilé de butée à réglage en

ntinu dans le sens longitudinal pour l'adaptation à la longueur de la pièce.

– Réglage en continu dans le sens

sversal pour l'adaptation à la

tran largeur de la pièce.

– Toutes les commandes importan-

tes se trouvent à l'avant de l'appareil.

– La rallonge de la table est incluse

ans l'étendue de la livraison :

– elle est bien vissée sur le bâti.

– Un relais de sous-tension empêche

a remise en marche automatique de l'appareil lorsque le courant est rétabli après une coupure.

– Construction robuste en tôle – très

résistante et protégée durablement contre les risques de corrosion.

– Le poussoir peut être fixé à portée

e main sur la butée parallèle..

5. Éléments de commande

Interrupteur marche-arrêt

 Mise en marche = enfoncer l'inter-

rupteur vert (31).

 Arrêt = enfoncer l'interrupteur rou-

ge (32).

3 Remarque :

En cas de coupure de courant, un relais de sous-tension se déclenche. Cela évite qu que le courant est rétabli. Pour réenclencher l'appareil, il faut à nouveau actionner l'interrupteur vert.

Butées de pièces à usiner

La scie est équipée de deux butées de pièces à usiner :

Un dispositif de coupe d'onglets (33) est de plus intégré sur la butée transversale.

L'angle des coupes d'onglet se règle progressivement entre 0 et 45° sur l'échelle angulaire (34). Le levier de serrage (35) servant à bloquer doit toujours être bien serré pour le sciage avec butée transversal

e l'appareil ne redémarre lors-

 Butée transversale (pour coupes

transversales) :

FRANÇAIS

3 Remarque :

L'écrat entre le profilé de la butée transversale et la lame de scie a été réglé à l

'usine et ne peut être modifié.

 Butée parallèle (pour coupes longi-

tudinales) :

Pour le sciage avec butée parallèle, le profilé de butée (36) doit avoir une position parallèle à la lame de scie. Pour le sciage avec butée parallèle, cette dernière doit être arrêté avec le levier de serrage (38).

– Écrous à oreilles (42) pour fixer et

desserrer le profilé de butée :

Hauteur de la surface d'applique (39) :

– pour scier des pièces hautes.

Surface d'applique basse (40) :

– pour scier des pièces plates ;

Réglage longitudinal (41) :

– adaptation de la butée parallèle à la

long

ueur de la pièce ;

L'écart entre la butée parallèle et la lame de scie peut être réglé à l'aide de l'échelle (37) estampée dans le plateau.

Si l'on n'a pas besoin du poussoir, il est toujours possible de l'avoir à portée de main en le fixant à la pince (43) sur le profilé de la butée parallèle.

6. installation

ADanger !

Les modifications apportées à la s

cie ou l'utilisation de pièces n'ayant été ni contrôlées, ni approuvées par le fabricant sont susceptibles de provoquer des dommages imprévisibles !

– N'utiliser que les pièces fournies

appareil.

avec l'

– N'effectuer aucune modification

ur les pièces de la machine.

L'installation ne posera aucun problème si l'on respecte les consignes suivantes

 Bien lire chaque étape avant de la

 Préparer les pièces nécessaires à

réaliser.

chaque étape de travail.

3 Remarque : BKS (jeu de pièces

détachées)

Utiliser les instructions de montage parallèlement à celles d'installation et d'

ajustage décrites dans ce chapitre.

ADanger dû à un dispositif de

sécurité manquant

Faire particulièrement attention aux as

semblages par vis lors de l'assem-

blage du capot de protection et du

in à refendre. Les douilles d'écar-

co tement AS (voir instructions de montage étapes 14 et 16) ne doivent pas

coincer car le dispositif de sécuri-

se té du capot de protection ne fonctionnerait sinon pas correctement.

6.1 Montage

 Installer l'appareil sur une surface

plane et stable.

 Compenser les irrégularités du sol

ou les endroits glissants par des matériaux adéquats afin d'aligner la surface de la table à l'horizontale. Contrôler ensuite la stabilité de l'appareil.

 La zone autour de la scie circulaire

devrait être exempte d'obstacles et de possibilités de trébucher.

 Veiller à ce qu'il y ait assez de place

pour manipuler de grandes pièces à usiner.

Pour plus de stabilité, il est possible de visser l'appareil sur le plan de travail :

1. Installer l'appareil assemblé sur un li

eu d'utilisation adapté et marquer

les alésages.

2. Mettre l'appareil de côté et percer des alésages dans le plan de travail.

3. Aligner l'appareil sur les alésages, puis le visser au plan de travail.

ADanger dû à la sciure de bois !

Toujours brancher un dispositif d'aspiration sur la scie quand cette dernière doit fonctionner dans des locaux fermés.

6.2 Alignement de la lame de

scie sur le support de table

3 Remarque :

Les réglages décrits dans cette section sont

nécessaires si vous avez assemblé vous-même la scie de chantier comme re tions de montage (jeu de pièces détachées BKS).

Quand la scie de chantier est prémontée, la lame de scie a déjà été alignée à

usine sur le support de table.

Alignement de la lame de scie sur le su

présenté dans les instruc-

pport de table

3 Remarque :

Monter d'abord la lame de scie (voir chap

itre « Changement de lame de scie »).

L'aligner sur la table comme décrit ci-

ssous une fois la lame de scie

de montée :

1. Desserrer quatre vis :

– BKS 400 : desserrer les vis AD

(voir

instructions de montage étape 3a) sur les tôles de support du moteur.

– BKS 450 : desserrer les vis D

(voir instructions de montage étape 3b) sur le moteur.

FRANÇAIS

2. Aligner avec précision la lame de scie de manière centrée sur le sup port de table.

3. Bien serrer quatre vis.

3 Remarque :

Aligner ensuite avec précision le coin à re

fendre sur la lame de scie (voir chapi-

tre « Alignement du coin à refendre »)

6.3 Ajustement de la butée

transversale

3 Remarque :

Les réglages décrits dans cette section sont

nécessaires si vous avez assem-

blé vous-même la scie de chantier

mme représenté dans les instruc-

co tions de montage (jeu de pièces détachées BKS).

Quand la scie de chantier est prémontée, le profilé de butée et l'échelle angulaire ont déjà été ajustés à l'usine sur

a butée transversale.

Alignement à angle droit de la butée

ansversale

3 Remarque :

Utiliser un goniomètre pour aligner la

utée transversale. S'assurer après

b l'alignement par une coupe d'essai que la butée transversale est bien réglée à angle droit.

4. Répéter si nécessaire les réglages

usqu'à ce que la butée transversale

j soit ajustée à angle droit.

Alignement de l'échelle angulaire

3 Remarque :

L'échelle angulaire doit être alignée sur cel

le de vernier afin de déterminer avec précision l'angle des coupes d'onglet sur la butée transversale.

5. Desserrer les trois vis à tôle (45) de

l'échelle angulaire.

6. Décaler l'échelle angulaire de ma-

nière à ce que le zéro mécanique indique la direction de celui de l'échelle de vernier (46).

7. Bien serrer les trois vis à tôle de

échelle angulaire.

Réglage de la butée transversale sur

'angle de coupe d'onglet maximum

3 Remarque :

L'angle maximum pour les coupes d'onglet est de 45°.

6.4 Rallonge de table

3 Remarque :

Les étais de la rallonge de la table doivent être bien vissés sur la table de sciage.

Vissage de la rallonge de table

1. Introduire les bords relevés des étais dans les fentes de l'entretoise à l'arrière de la scie et pousser vers l'extérieur.

2. Visser les étais sur l'entretoise en utilisant pour chacun une vis hexagonale (50) et un écrou hexagonal (49).

Serrage des assemblages par vis

Vérifier les vissages su visser à la main les assemblages à l'aide d'un outil adapté.

Tenir compte lors du serrage des vis de ce qui suit :

– Après avoir serré les vis, l'appareil

it être bien à l'horizontale et sta-

ble.

Alignement de la rallonge de table

– Les surface de la rallonge de table

ateau de la table de sciage

et du pl doivent former une ligne.

r l'appareil. Bien

1. Visser ou dévisser la vis d'ajustage

0 degré (vis sans tête) (44) pour réaliser le réglage de précision à

le droit de la butée transversale

ang par rapport à la lame de scie.

2. Bien visser la vis d'ajustage 0 degré.

3. Réaliser une coupe d'essai avec un re

ste de pièce.

– Contrôler ensuite la coupe sur le

reste

de pièce avec un goniomè-

tre.

8. Visser ou dévisser la vis d'ajustage

45 degrés (47) de manière à ce que la butée transversale arrête dans un

ngle d'exactement 45°. Le trait des

a 45 degrés doit montrer dans la direction du zéro mécanique de

échelle de vernier (48).

9. Bien visser la vis d'ajustage

45 degré (47)

Rabattement de la rallonge de table

1. Desserrer et dévisser les vis he

xagonales (50) aux deux extrémi-

tés des étais. Conserver les vis et

rous.

les éc

2. Pousser les extrémités inférieures des étais vers l'intérie

3. Décrocher les étais par en haut et rab

attre avec précaution la rallonge de table comme indiqué sur l'illus tration. Poser les étais de la rallonge de table sur les entretoises inférieures de la table de sciage.

ur.

FRANÇAIS

6.5 Raccordement au secteur

Câble d'alimentation

– Poser le câble secteur de telle sorte

qu'

il ne gêne pas le travail et ne

puisse pas être endommagé.

– Protéger le cordon d'alimentation

contre la chaleur, les liquides agressifs et les arêtes vives.

– N'utiliser comme câble de rallonge

qu'un câble en caoutchouc avec une section transversale suffisante (voir « Caractéristiques

chniques »).

– Ne pas tirer sur le câble pour retirer

la fi

che de contact de la prise de

courant.

BTension électrique !

N'utiliser l'appareil que dans un environnement sec.

Ne connecter la scie qu'à une source d

'alimentation respectant les conditions suivantes (consulter aussi les « Caractéristiques techniques ») :

– Prises de courant installées, mises

à la terre et contrôlées de manière réglementaire.

– Prises à courant triphasé avec

conducteur neutre.

– La tension et la fréquence secteur

doive

nt correspondre aux indications figurant sur la plaque signalétique de l'appareil.

– Protection contre l'électrocution par

un disjoncteur différentiel avec un courant de défaut de 30 mA.

– Protection contre les courts-circuits

par une protection du secteur (dis-

positif de court-circuit) de 16 A maximum.

3 Remarque :

Veuillez vous adresser à votre entreprise d'approvisionnement en électricité ou

à votre électricien si vous n'êtes pas sûr que votre raccordement privé remplit ces conditions.

3 Remarque :

Des variations de tension peuvent apparaître lors de la mise en mar moteur en raison du courant élevé de démarrage. Cela est p. ex. reconnaissable à l'éclairage qu ment. D cordement a une impédance secteur pl commandée (voir Caractéristiques techniques) Veuillez vous adresser dans ce cas à votre entreprise d'approvisionnement en électricité ou à votre électricien pour faire vérifier le point de raccordement.

ans ce cas-là, le point de rac-

us élevée que la valeur maximale re-



i vacille briève-

che du

A Changement du sens de rota-

tion ! (uniquement possible sur la

rsion avec moteur triphasé)

Suivant l'affectation des phases,, il est

possible que le moteur tourne dans le mauvais sens. Cela peut provoquer la projection de la pièce de

ois lorsqu'on essaie de la scier. Il

b faut, pour cette raison, contrôler le sens de rotation avant chaque nouveau raccordement.

Vérification du sens de rotation

1. Monter l'appareil prêt au service et

le raccorder au secteur.

2. Mettre brièvement l'appareil sous

ten

sion et le mettre immédiatement

hors tension.

3 Remarque :

Le bourdonnement après avoir éteint l'

appareil est dû au déclenchement du frein-moteur électrique. Il ne s'agit pas d'un défaut de l'appareil !

3. Observer le sens de rotation de la

ame de scie du côté gauche. La

lame de scie doit tourner dans le sens horaire.

Si la lame de scie tourne dans le sens anti-horaire :

Changement du sens de rotation

4. Débrancher l'appareil de sur le secteur.

5. Enfoncer l'inverseur de phase dans la

fiche de l'appareil avec un tourne-

vis et tourner de 180°.

A Attention !

Ne pas tourner l'inverseur de phase dire

ctement sur les fiches de

contact !

7. Commande

ARisque d'accident !

La scie ne peut être manipulée que pa

r une seule personne à la fois. Les autres personnes chargées de l'alimentation ou du prélèvement des

es doivent se tenir à distance de

pièc la scie.

Avant de commencer le travail, s'assurer que les éléments suivants sont en parfait état :

– câble et prise secteur ;

– de l'interrupteur marche-arrêt ;

– du coin à refendre ;

– du capot de protection ;

– des aides d'attaque (poussoir, poi-

gnée et bloc poussoir).

Utiliser un équipement de protection personnelle :

– un masque anti-poussière ;

– protection acoustique ;

– lunettes de protection.

Veiller à adopter une position de travail correcte lors du sciage :

– à l'avant, côté opérateur ;

– face à la scie ;

– à gauche du plan de la lame de

58 59

;

scie

– en cas d'utilisation à deux person-

nes, la deuxième personne doit se te

nir à distance de la scie.

Utiliser pour le travail, selon les besoins :

– des porte-pièces adaptés lorsque

les piè

ces risquent de tomber de la

table après avoir été sciées ;

– un dispositif d’aspiration des co-

peaux (accessoire).

Erreurs typiques à éviter :

– Ne jamais freiner la lame de scie en

exerçan risque de contrecoup.

– Pendant le sciage, toujours presser

la piè cer. Il y a risque de contrecoup.

– Ne jamais scier plusieurs pièces à

la fois - ne lots composés de plusieurs pièces indépendantes. Il existe un risque d’accident lorsque des pièces sont saisies de manière incontrôlée par la lame de scie.

t une pression latérale. Il y a

ce contre la table sans la coin-

pas scier non plus de

cRisque de happage !

Ne jamais couper des pièces comportant des cordes, des ficelles, des bandes, des câbles ou des fils ou qui renferment de telles matières.

ARisque d'accident !

Ne pas tenter d'enlever les copeaux d

e la table de sciage tant que la lame de scie tourne. La lame de scie doit toujours se trouver en position de repos pour de tels travaux.

3 Remarque :

Toujours veiller lorsque l'on scie à ce q

ue le capot de protection recouvre la lame de scie et à ce que son bord avant inférieur repose sur la pièce à usiner.

7.1 Sciage avec butée paral-

lèle

Le profilé de la butée parallèle doit être adapté à la pièce à scier.

Adaptation de la butée parallèle à la

uteur de la pièce

1. Desserrer les écrous à oreilles (54)

et retirer le profilé de butée.

2. Suivant la hauteur de la pièce, mon-

ter la surface d'applique élevée (51) ou la basse (52).

3. Bloquer le profilé de butée avec les é

crous à oreilles (54).

4. Fixer la butée parallèle en position à l'aide du levier de serrage (55).

Adaptation de la butée parallèle à la

ngueur de la pièce

1. Desserrer les écrous à oreilles (54) et retirer le profilé de butée.

2. Adapter le profilé de butée dans le se

ns longitudinal (53) à la longueur

de la pièce.

3. Bloquer le profilé de butée avec les é

crous à oreilles (54).

4. Fixer la butée parallèle en position à l'aide du levier de serrage (55).

Sciage avec butée parallèle

1. Placer la butée parallèle (58) par le haut sur le rail de guidage (60) à l'avant de la scie.

2. Régler l'écart entre la butée parallèle et la lame de scie à l'aide de l'échelle (57) estampée dans le plateau.

3. Fixer la butée parallèle en position à l

'aide du levier de serrage (59).

FRANÇAIS

ADanger !

Utiliser le poussoir lorsque l'écart en

tre la lame de scie et la butée pa-

rallèle est inférieur à 120 mm.

3 Remarque :

Lorsque le poussoir n'est pas utilisé, il pe

ut être fixé avec la pince (56) sur le

profilé de butée.

4. Mettre le moteur en route.

5. Guider la pièce le long de la butée rallèle jusqu'à la lame de scie et

pa procéder au sciage en une seule opération.

6. Arrêter l'appareil lorsque le travail doit pas se poursuivre immédia-

ne tement.

3 Remarque :

Si la butée parallèle n'est pas nécessaire, il est possible de l'accrocher à portée de main par son évidement (61) à la vis d'accrochag table droit avant.

Réglage de la butée parallèle pour la cou

pe longitudinale de bois massif

1. Régler l'extrémité arrière de la bu-

tée parallèle (63) à la hauteur du milieu (65) entre arbre portelames (64) et le début de la lame de scie (66).

e (62) sur le pied de

FRANÇAIS

646566

A Attention !

Après chaque opération, faire passer la p

ièce avec précaution entre la lame de scie et la butée parallèle avec le poussoir vers la zone arrière de la table de sciage et la retirer de là de sur la table.

Réglage de la butée parallèle pour la coupe de plaques

1. Régler l'extrémité arrière de la bu-

tée parallèle (67) sur la longueur maximale possible ou tout au moins sur l

a hauteur de l'arbre porte-

lames (68).

A Attention !

Après chaque opération, faire passer la pièc

e avec précaution entre la lame de scie et la butée parallèle avec le poussoir vers la zone arrière de la table de sciage et la retirer de là de sur la table.

Réglage de la butée parallèle comme butée en longueur pour coupes transversales

Pour scier des pièces étroites, la butée parallèle peut être utilisée comme butée en longueur.

1. Rabattre la butée transversale (71)

sur la table.

2. Régler l'extrémité arrière de la bu-

tée parallèle (69) sur la hauteur du début de la lame de scie (70).

ADanger !

Si la pièce se coince, elle peut être ca

tapultée de manière incontrôlée. Régler la butée parallèle de manière à ce que les extrémités de la pièce n'aient aucun contact simultané avec la lame de scie et la butée parallèle.

A Attention !

Après chaque opération, faire passer la

pièce avec précaution entre la lame de scie et la butée parallèle avec le poussoir vers la zone arrière de la table de sciage et la retirer de là de sur la table.

7.2 Sciage avec butée trans-

versale

1. Rabattre la butée transversale sur

la table.

2. Régler l'angle de butée et bloquer

en position avec le levier de serrage (72). La butée transversale ne peut être déplacée que de 45°

plus pour les coupes d'onglet.

3. Mettre le moteur en route.

4. Guider la pièce le long de la butée

transversal et procéder au sciage en une seule opération.

5. Arrêter l'appareil lorsque le travail

ne doit pas se poursuivre immédiatement.

e jusqu'à la lame de scie

FRANÇAIS

3 Remarque :

Si la butée transversale n'est pas nécessaire, la rabattre vers le bas.

7.3 Coupe d'onglets

1. Scier du bois équarri quadratique ou rectangulaire à la longueur désirée (voir « Sciage avec butée

sversale » et « Sciage avec bu-

tran tée parallèle »).

2. Presser fermement la pièce dans le dispo

sitif de coupe d'onglets (73).

3. Faire démarrer la machine.

ADanger !

Le risque de se blesser est plus élevé lorsque l'on coupe des onglets ca

r l'on se trouve plus près de la lame de scie. Ne réaliser les opérations suivantes qu'à l'aide du poussoir.

4. Approcher lentement la butée trans-

versale avec la pièce jusqu'à la lame de en une seule opération.

5. Arrêter la machine et laisser la lame

de scie s'a

6. Tirer la butée transversale vers l'ar-

rière et retirer la pièce.

8. Consejos y trucos

 Antes de cortar: haga cortes de

prueba con restos adecuados.

 Coloque siempre la pieza de trabajo

en la mesa de aserrado de forma que no se pueda ladear ni tambalear (p. ej. con una tabla pandeada, el que quedar hacia arriba).

 Con piezas de trabajo largas: em-

plee un soporte adecuado para la pieza de trabajo, por ejemplo un so-

scie et procéder au sciage

rrêter.

lado pandeado hacia afuera tiene

porte de rodillos o una mesa adicional (ver "Accesorios suministrables").

 Mantenga limpias las superficies de

las mesas de apoyo; elimine especialmente residuos resinosos mediante un spray de mantenimiento y cuidado (accesorios

9. Mantenimiento y conservación

A¡Peligro!

Antes de realizar los trabajos de mantenimiento y limpieza, desconecte el ap

arato de la red eléctrica.

– Cualquier trabajo de reparación o

mantenimiento distinto a los descri tos en este capítulo debe ser efectuado exclusivamente por especialistas

– Cambie las piezas deterioradas, es-

pecialmente los dispositivos de seguridad, sólo por repuestos originales. Las piezas no probadas y

utorizadas por el fabricante pue-

a den inducir a averías imprevisibles.

– Después de los trabajos de mante-

nimiento y de limpieza, active de nuevo el aparato y compruebe todos los dispositivos de seguridad.

9.1 Changement de la lame de scie

ADanger !

Immédiatement après la coupe, la lame

de scie peut encore être très

chaude : risque de brûlures ! Laisser

froidir une lame de scie brûlante.

Ne jamais utiliser de liquides inflammables pour nettoyer la lame de sc

ie.

Le risque de coupure existe également lorsque la lame est immobilisée. Pour changer la lame de scie, porter toujours des gants.

Lors de l'assemblage, il est impératif de tenir compte du sens de rotation de la lame de scie !

1. Enlever le couvercle de

protection copeaux. Pour ce faire :

(75) sur le collecteur de

– Desserrer les écrous

xagonaux (74) sur le couvercle

de protection (75) et les conserver

– Démonter le couvercle de protec-

tion, le faire passer par le bas et

conserver.

ADanger !

– Ne pas rallonger l’outil utilisé

pour des

– Ne pas frapper sur l'outil pour

esserrer la vis de fixation.

2. Desserrer la vis de serrage (76) de

la fixation de la lame de scie avec un Pour plus de stabilité, placer la clé plate sur le flasque extérieur de la lame de scie (78).

serrer la lame de scie.

e clé de serrage (filet à gauche !).

FRANÇAIS

3. Retirer le flasque extérieur de la lame de scie bre porte-lame. Maintenir pour cela la lame.

4. Démonter la lame de scie de l'arbre porte-lame

5. Nettoyer la lame de scie, son flasque (77) et le flasque extérieur (78).

(78) et la lame de l'ar-

ADanger !

Ne pas utiliser de détergents (pour enlever des dépôts de résine par exemple) susceptibles de détériorer les composants de l'appareil en métal léger, car cela risquerait de compromettre la solidité des pièces.

6. Monter la nouvelle lame (attention au sens de rotation !).

ADanger !

– Utiliser uniquement des pièces

'origine pour monter la lame de

scie.

– Ne pas utiliser pas de bagues de

ré

duction ; la lame de scie pour-

rait se dévisser.

– La lame doit être montée de ma-

nière à tourner sans déséquilibre ni à-coups et sans se dévisser lors du fonctionnement.

7. Poser le flasque extérieur de la

lame de scie (78).

– B

KS 450 Plus 5,5 DNB :

les deux tenon d'entraînement

r le flasque extérieur doivent

su avoir prise dans les deux évidements de l'arbre porte-lame.

– BKS 400 Plus 3,1 WNB et BKS

400 Plus 4,2 DNB :

les deux tenon d'entraînement su

r le flasque intérieur doivent avoir prise dans les deux évidements du flasque extérieur de la

ame de scie.

9.2 Alignement du coin à refendre

3 Remarque : BKS (prémonté)

L'alignement du coin à refendre sur la lame

de la scie a déjà été réalisé à l'usine. Il est quand même nécessaire de contrôler leur écart et de les réaligner si nécessaire.

ADanger !

N'utiliser que des lames de scie ad

aptées (voir « Accessoires

les ») ; en cas d'utilisation de

livrab lam

es de scie inadaptées ou endommagées, la force centrifuge est susceptible de projeter des pièces aux

entours.

Il n’est pas possible d’utiliser :

– des lames de scie dont le nombre

de to

urs maximal indiqué est inférieur à celui de l'arbre (voir « Caractéristiques techniques ») ;

– des lames de scie en acier forte-

ment allié pour travaux rapides (HSS ou HS) ;

– des lames présentant des dom-

mages visibles ;

– des meules à tronçonner.

ADanger !

– Ne pas rallonger l’outil utilisé

ur serrer la lame.

– Ne pas frapper sur l'outil pour

rrer la vis.

8. Tourner la vis de serrage (76) de la

fixation de la lame de scie dans l'arbre porte-lame (filetage à gauche !)

bien serrer. Pour stabiliser, placer

et la clé polygonale sur le flasque extérieur de la lame de scie (78).

9. Monter le couvercle de p

rotection (80) sur le collecteur de

copeaux. Pour ce faire :

– Mettre le couvercle de protection

n place.

– Visser les écrous

hexagonaux (79) sur le couvercle de protection (80).

3 Remarque : BKS (jeu de pièces

détachées)

Le coin à refendre doit former une ligne avec la la rapport à elle doit être réglé avant de le visser, lui et le capot de protection, comme représenté dans les instructions de montage.

Étapes préliminaires pour aligner le co

 Enlever le couvercle de

me de la scie et son écart par

in à refendre :

protection (82) sur le collecteur de copeaux. Pour ce faire :

– Desserrer les écrous

hexagonaux (81) sur le couvercle de protection et les conserver.

– démonter le couvercle de protec-

tion, le faire passer par le bas et le

conserver.

3 Remarque :

Veiller lors du serrage de l'écrou Keps à ce qu

e les deux tenons (84) s'enfon-

cent dans la fixation du coin à refendre sur le pendant de cette dernière.

FRANÇAIS

Toutes les 300 heures de fonctionnement

Contrôler toutes les vis et, le cas échéant, les resserrer.

Alignement du coin à refendre sur la lame de la scie

1. Desserrer quatre vis B (voir instruc-

tions de montage, étape 4) sur le support du coin à refendre.

2. Desserrer quatre vis M (voir

tions de montage, étape 11) sur le

rt du coin à refendre.

suppo

3. Aligner le coin à refendre sur la lame

de la scie

4. Bien serrer quatre vis B.

5. Bien serrer quatre vis M.

instruc-

4. Bien visser l'écrou Keps.

Remonter le couvercle de protection sur le collecteur de copeaux une fois l'alignement terminé.

9.3 Conservación de la máquina

A¡Peligro!

Cuide la máquina de modo que

– no pueda ser puesta en marcha

or personas no autorizadas

– no pueda causar daños a las per-

sonas cerca de ella.

A ¡Atención!

Nunca guarde la máquina a la intemperie sin protección, ni en un ambiente húmedo.

10. Transport

 Enlever ou bloquer les pièces rap-

portées (butées de longueur et parallèle, chariot coulissant, rallonge de table).

 Pour toute expédition, utiliser si

possible l’emballage d’origine.

Transport par grue

Utiliser les oreilles de levage rabattables vers le haut de la table de sciage pour le Transport par grue.

ADanger !

Les pièces mobiles telles que butée pa

rallèle, clé polygonale p. ex. peuvent se desserrer et tomber lors d'une transport par grue.

Enlever ou bloquer les pièces mobiles ou lâches avant le transport.

Réglage de l'écart entre le coin à r

efrendre et la lame de la scie

L'écart entre le bord extérieur de la l

ame de scie et le coin à refendre doit

être compris entre 3 et 8 mm.

Le coin à refendre doit dépasser de la table d'au moins autant que la lame de scie.

1. Desserrer l'écrou Keps (83) sur la

fixation du coin à refendre d'un tour.

2. Aligner le coin par rapport à la lame de scie.

3. Ajuster la hauteur du coin à refrendre sur la lame de scie

9.4 Maintenance

Avant chaque mise en marche

– Contrôle visuel que l'écart entre la

ame de scie et le coin à refendre

est compris entre 3 mm et 8 mm.

– Contrôle visuel que la lame de scie

t le coin à refendre forment une li-

gne.

– Contrôler que le câble d'alimenta-

tion et la fiche secteur ne sont pas

îmés ; les pièces endommagées

ab d

oivent être remplacées par un

électricien.

A chaque mise hors tension

Contrôler si la rotation par inertie de la

me de scie dure plus de 10 secondes.

la S'adresser à un atelier spécialisé si la rotation par inertie dure plus longtemps !

1 fois par mois (en cas d'utilisation

otidienne)

– Enlever les sciures avec un aspira-

teur ou un pinceau.

– Huiler le guidage de la butée trans-

versale.

11. Accessoires disponibles

Les accessoires suivants sont disponibles chez votre revendeur pour effectuer certains types de travaux – les accessoires sont illustrés page de couverture :

A Ch

ariot coulissant facilitant le guida-

ge des pièces longues.

B T

able supplémentaire montable de côté et à l'arrière Taille 1030 mm × 660 mm ; avec pieds d'appui escamotables.

C Chariot 

pour faciliter le transport, montage sur les montan

D Man

E Spray d'entretien 

F Lame de scie CV 400 × 2,2 × 30 

chon d'aspiration des copeaux  diamètre 100 mm, pour raccorder la scie de chantier sur un dispositif d'aspiration de la sciure.

Pour éliminer la résine et entretenir les surfaces métalliques.

32 dents de loup pour délignage et mise à longueur rapides et grossiers dans du bois tendre.

sur la dernière

ts de la machine.

FRANÇAIS

G Lame de scie CV 400 × 2 × 30 

56 dents de loup pour délignage et

se à longueur rapides et gros-

mi siers dans du bois tendre.

H Lame

I Lame

J Lame de scie HM 400 × 3,5 × 30 

K Lame

L Lame de scie HM 450 × 3,5 × 30 

M Lame

N Suppo

O Suppo

P Suppo

de scie CV 400 × 2 × 30 

80 dents pointues pour délignage et

se à longueur de précision dans

mi du bois tendre/dur.

de scie HM 400 × 3,5 × 30  28 dents plates chanfreinées pour les cond bois de construction, planches de coffrage, restes de béton, béton expansé, panneaux de particules

60 dents alternées pour bois massif, déli

36 dents de loup pour délignage et mise à longueur rapides et grossiers dans du bois tendre.

32 dents plates chanfreinées pour les conditions d'utilisation difficiles, bois de construction, planches de coffrage, restes de béton, béton expansé, panneaux de particules

66 dents alternées pour bois massif, délignage et mise à longueur.

itions d'utilisation difficiles,

gnage et mise à longueur.

de scie CV 450 × 2,5 × 30 

de scie HM 450 × 3,8 × 30 

rt à roulettes RS 420

rt à roulettes RS 420 G

rt à roulettes RS 420 W

12. Reparación

A¡Peligro!

Las reparaciones de las herramientas e

léctricas únicamente se deberán ha-

cer por personal técnico electricista.

Las herramientas eléctricas que deban repararse pueden ser enviadas al centro de asistencia técnica de su país. La dirección puede verse en el catálo go de recambios.

Le rogamos que al enviar la herramienta a reparar, nos indique la anomalía que se ha detectado.

13. Protección del medio ambiente

El material de embalaje de la máquina

0% reciclable.

es 10

Los materiales eléctricos y accesorios ya

no utilizables contienen grandes cantidades de valiosos materias primas y plásticos que deben enviarse a un proceso de reciclaje.

Este manual se ha imprimido en papel blanqueado sin cloro.

14. Problèmes et pannes

ADanger !

Avant d'éliminer une panne :

1. Mettre l'appareil hors tension.

2. Retirer la fiche de la prise au sec-

teur.

3. Attendre que la lame se soit im-

mobilisée.

Après chaque intervention, remettre to

us les dispositifs de sécurité en

service et les contrôler.

Le moteur ne tourne pas :

Le relais de sous-tension s'est déclenché à la suite d'une chute de tension transitoi

re.

– Remettre en marche.

Pas de tension d'alimentation :

– Contrôler le câble, la prise et le fusi-

ble.

Surchauffe du moteur due p. ex. à l'utilisation d'une lame de scie émoussée ou à un en le bâti de l'appareil :

Le moteur dispose d'une tension d'alimentation trop faible :

La puissance de la scie diminue

Lame de scie émoussée (la lame ou la piè traces de brûlure en surface) :

Bouchons de copeaux

Pas de dispositif d'aspiration raccordé ou

combrement de copeaux dans

– éliminer la source de la panne, lais-

ser refroidir quelques minutes, puis remettre en marche.

– utiliser un câble plus court ou de

section supérieure ( 2,5 mm2).

– Laisser contrôler l'alimentation élec-

trique par un électricien.

ce présentent éventuellement des

– remplacer la lame de scie (voir cha-

pitre « Maintenance et entretien »).

pas assez puissant :

– Raccorder un manchon d'aspiration

des copeaux (voir « Accessoires disponibles ») et le dispositif d'aspiration ou

– augmenter la puissance d'aspiration

du dispositif d'aspiration.

15. Caractéristiques techniques

FRANÇAIS

BKS 400 Plus

3,1 WNB

BKS 400 Plus

4,2 DNB

BKS 450 Plus

5,5 DNB

Tension V 230 / (1~ 50 Hz) 400 / (3~ 50 Hz) 400 / (3~ 50 Hz)

Courant nominal A 14,2 7,2 7,5

Protection par fusibles min. A 16 16 16

Type de protection IP 54 IP 54 IP 54

Régime moteur

min

-1 2800 2750 2800

Puissance moteur 

Puissance consommée P Puissance utile P

Impédance maximale du secteur

KW KW

Ohm

3,1 kW S6 40%

2,35 kW S6 40%

0,30

4,2 kW S6 40%

3,25 kW S6 40%

5,5 kW S6 40 %

3,2 kW S1 100 %

0,25

Vitesse de coupe lame de scie (env.) m/s 59 58 66

Diamètre lame de scie (extérieur) mm 400 400 450

Alésage lame de scie (intérieur) mm 30 30 30

Hauteur de coupe mm 127 127 140

Dimensions

Longueur table de sciage  Largeur table de sciage  Longueur rallonge de table Largeur rallonge de table  Hauteur (table de sciage)  Hauteur (au total)

mm mm mm mm mm mm

1030

660 800 500 850

1020

1030

660 800 500 850

1020

1030

660 800 500 850

1020

Poids total approximatif kg 88 88 94

Niveau de puissance sonore garanti selon

dB (A)

109,0

DIN EN 1870-1 (2007)*

Niveau sonore selon DIN EN ISO 3744 (1995) et ISO 796

0:1995 (E)*

Méthode de mesure : sous charge

Pression acoustique à l'oreille 

dB (A)

91,0

91,0 de l'opérateur Incertitude K

dB (A)

3,8

Plage de température ambiante C –10 … +40 –10 … +40 –10 … +40

* Les valeurs indiquées correspondent aux émission

s et ne représentent pas nécessairement des valeurs sûres sur le poste de travail. Bien qu'il y ait une corrélation entre les niveaux d'émission et de nuisance, ces chiffres ne permettent pas de savoir de manière fiable si des précautions supplémentaires sont nécessaires ou non. Différents facteurs peuvent influer sur le niveau réel de nuisance sur le poste de travail, par exemple les caractéristiques du local de travail et la présence d'autres sources sonores, c'est-à-dire le nombre de machines et d'opérations effectuées à proximité. Les valeurs admissibles sur le poste de travail peuvent également varier d'un pays à l'autre. Les informations fourn

ies permettent toutefois à l'utilisateur de mieux estimer les dan-

gers et les risques.

1 4

2 3

I_0002it3A.fm 27.4.11 Manuale d’uso originale

ITALIANO

1. Descrizione della sega

1 Prolunga del banco

2 Cappa paratrucioli

3 Guida parallela

7 Interruttore ON/OFF

8 Impugnatura per spintore in legno

9 Chiavi per cambio lama

4 Spintore

5 Golfare di sollevamento

6 Guida trasversale con dispositivo

taglio cunei

10 Gruppo motore / cassetto raccolta

trucioli

11 Piano di lavoro

ITALIANO

Indice

1. Descrizione della sega...........46

2. Istruzioni obbligatorie............47

3. Informazioni per la 

sicurezza .................................47

3.1 Uso conforme allo scopo 

previsto.....................................47

3.2 Informazioni generali per la 

sicurezza ..................................47

3.3 Simboli sull'apparecchio ...........49

3.4 Dispositivi di sicurezza .............49

4. Caratteristiche particolari 

del prodotto ............................50

5. Elementi di comando .............50

6. Installazione............................51

6.1 Posizionamento........................51

6.2 Centratura della lama 

rispetto all'inserto......................51

6.3 Regolazione fine della guida 

trasversale................................51

6.4 Prolunga del banco ..................52

6.5 Collegamento elettrico..............53

7. Uso...........................................53

7.1 Lavorazione con guida 

parallela....................................54

7.2 Lavorazione con guida 

trasversale................................55

7.3 Taglio di cunei ..........................55

8. Consigli e suggerimenti.........56

9. Manutenzione ordinaria / 

servizio....................................56

9.1 Sostituzione della lama ............56

9.2 Allineamento del coprilama ......57

9.3 Custodia della macchina ..........58

9.4 Manutenzione...........................58

10. Trasporto.................................58

11. Accessori disponibili ........58/61

12. Riparazione .............................58

13. Tutela dell'ambiente ...............58

14. Problemi ed anomalie ............59

15. Dati tecnici ..............................59

2. Istruzioni obbligatorie

Questo manuale d'uso è stato realizzato per consentire un utilizzo rapido e sicuro dell'apparecchio. Di seguito gono fornite brevi indicazioni sulla

dalità di lettura delle istruzioni.

– Prima di mettere in funzione l'appa-

recchio, leggere interamente le istru

zioni prestando particolare attenzione alle indicazioni sulla sicurezza.

ven-

– Il presente manuale d'uso è desti-

nato a persone con conoscenze

iche sugli attrezzi descritti. Se

tecn non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti.

– Tenere a portata di mano tutta la

documentazione fornita insieme all'attrezzo in modo che voi e altri utenti la possano consultare se necessario. Conservare la prova d'acquisto per eventuali richieste di intervento in garanzia.

– Se si presta o si vende l'apparec-

chio, includere anche la relativa documentazione.

– Per eventuali danni derivati dalla

cata osservanza di questo ma-

man nuale d'uso, il produttore declina

gni responsabilità.

Le informazioni in questo manuale d'

uso sono contrassegnate dai simboli

illustrati di seguito.

APericolo!

Rischio di lesioni alle persone o all'ambiente.

BPericolo di scosse elettriche!

Rischio di lesioni alle persone causati da

ll'elettricità.

cPericolo di trascinamento!

Rischio di lesioni alle persone (parti del corp

o o indumenti impigliati).

A Attenzione!

Rischio di danni materiali.

3 Nota

Informazioni integrative.

– I numeri nelle figure (1,

– indicano i singoli pezzi;

– usano una numerazione progres-

siva;

– si riferiscono ai numeri corrispon-

denti in parentesi (1), (2), (3)... nel testo vicino.

2, 3, ...)

– Le istruzioni d'uso per le quali è ne-

cessario seguire la sequenza indicata sono numerate in ordine progressivo.

– Le istruzioni d'uso in cui la sequen-

za può essere stabilita a discrezione dell'operatore sono contrassegnate da un punto.

– Gli elenchi sono contrassegnati da

trattino.

3. Informazioni per la sicurezza

3.1 Uso conforme allo scopo previsto

Il presente apparecchio è destinato al taglio lungo e traverso vena nonché in formati per legno massiccio, pannelli di truciolato, cartoni di fibra, legno compensato, nonché di questi materiali

ando sono rivestiti in materia plastica

qu oppure sono dotati di bordi in materia plastica oppure impiallacciatura.

Non dovranno essere tagliati pezzi rotondi, poiché potranno essere soggetti a torsione

Qualsiasi altro utilizzo è ritenuto non ap struttore declina ogni responsabilità per da me allo scopo previsto.

Eventuali modifiche apportate all'apparecchio oppure l'uso di parti non collaudate e autorizzate dal produttore possono provocare danni e pericoli imprevisti durante il funzionamento.

in seguito alla lama rotante.

propriato ed è quindi vietato. Il co-

nni causati da un utilizzo non confor-

3.2 Informazioni generali per la sicurezza

 Durante l'uso dell'apparecchio, os-

servare le seguenti informazioni relative alla sicur schi per le persone o danni materiali.

 Osservare in particolare le informa-

zioni relative alla sicurezza te nelle singole sezioni.

 All'occorrenza, applicare le disposi-

zioni di legge e le norme antinfortunistiche vigenti per l'uso e la manipolazione di seghe circolari.

ezza per evitare ri-

contenu-

APericoli generici!

 Tenere sempre in ordine l'ambiente

di lavoro per evitare il rischio di incidenti causati da oggetti fuori posto.

ITALIANO

 Agire con la massima attenzione

badando bene alle azioni svolte e ragionando sempre. Evitare di azionare l'apparecchio in momenti di

arsa concentrazione.

 Tenere in debita considerazione gli

effetti dell'ambiente circostante. Provvedere ad una buona illuminazione.

 Evitare di assumere posizioni ano-

male, lavorando sempre in situazioni di stabilità e di equilibrio.

 Per i pezzi lunghi utilizzare supporti

adeguati.

 Non utilizzare l'apparecchio in pros-

simità di liquidi o gas infiammabili.

 Questo apparecchio può essere

azionato e utilizzato soltanto da coloro che conoscono bene le seghe circolari qualsiasi momento, dei pericoli connessi all'utilizzo del Le persone sotto i 18 anni d'età possono utilizzare l'apparecchio soltanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore.

 Tenere lontano dall'ambiente di la-

voro il personale non autorizzato e in particolare i bambini. Durante il funzionamento, verificare che nessuno tocchi l'apparecchio e/o il cavo di ali

 Non sovraccaricare l'apparecchio e

usarlo esclusivamente con la potenza indicata nella sezione Dati tecnici.

e sono consapevoli, in

le stesse. 

mentazione.

BPericolo di scosse elettriche!

 Non esporre mai l'apparecchio alla

pioggia.  Non utilizzarlo in ambienti umidi o

nati. 

bag Durante l'uso dell'apparecchio, evitare il contatto del corpo con elementi muniti di messa a terra (ad esempio nelli, frigoriferi).

 Utilizzare il cavo di alimentazione

esclusivamente per gli scopi a cui è destinato!

corpi riscaldanti, tubi, for-

APericolo di ferite e contusioni

per effetto delle parti mobili

 Prima di mettere in funzione l'appa-

recchio, verificare che siano montati tutti i dispositivi di protezione.

 Mantenere sempre una distanza

sufficiente dalla lama della sega. Se necessario, utilizzare strumenti di accesso ausiliari adatti. Durante il funzionamento mantenere una distanza sufficiente dagli elementi

zionati.

 Attendere l'arresto della lama della

sega prima di rimuovere trucioli, resti di legno, ecc. dall'area di lavoro.

 Non esercitare mai una pressione

laterale per frenare la lama rotante.

 Prima di qualsiasi intervento di ma-

nutenzione scollegare l'apparecchio dalla rete elettrica.

 Prima di accendere l'apparecchio

(ad esempio dopo gli interventi di manutenzione) verificare che nel suo interno non siano rimasti degli utensili di montaggio o degli accessori.

 Non lasciare l'apparecchio acceso

quando non viene utilizzato.

APericolo di tagli anche con

utensili da taglio fermi!

 Per sostituire gli utensili da taglio,

utilizzare i guanti.

 Conservare le lame in modo che

nessuno possa ferirsi.

APericolo di contraccolpi dei

pezzi da lavorare (il pezzo rimane impigliato nella lama colpendo l'operatore)!

 Lavorare solo con il coprilama rego-

lato in modo corretto.

 Non tenere gli oggetti da segare in

posizione inclinata.

 La lama deve essere adatta al ma-

teriale del pezzo da segare.

 Segare i pezzi sottili o a parete sot-

tile utilizzando solo lame a denti fini.

 Utilizzare sempre lame affilate.

 Controllare l'eventuale presenza di

corpi estranei nei pezzi (ad esempio chiodi oppure viti).

 Segare soltanto pezzi di dimensioni

adatte a consentire un blocco sicuro durante le operazioni di taglio.

 Non segare mai più pezzi contem-

poraneamente, neppure fasci composti da più elementi per evitare il

ricolo di infortuni causati dal tra-

pe scinamento incontrollato di uno di tali elementi per azione della lama.

 Attendere l'arresto della lama della

sega per rimuovere trucioli, resti di legno, ecc. dall'area di lavoro.

cPericolo di trascinamento!

 Durante l'uso, prestare molta atten-

zione per evitare che parti del corpo o

di indumenti rimangano impigliate

tra i componenti in rotazione. Non indossare cravatte, guanti e indumenti con maniche larghe; in caso

capelli lunghi, raccoglierli sotto

di una retina di protezione.

 Non segare mai pezzi con

– funi,

– corde,

–nastri,

– cavi o

– fili metallici o elementi contenenti

tali

materiali.

APericolo causato da protezio-

ne personale insufficiente!

 Munirsi di paraorecchie.

 Indossare occhiali protettivi.

 Utilizzare una mascherina parapol-

vere.

 Indossare indumenti da lavoro ade-

guati.

 Se si lavora all'aperto è opportuno

l'uso di calzature antiscivolo.

APericolo causato dalla 

segatura!

 Alcuni tipi di segatura (ad esempio

quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se aspirati: in ambienti chiusi lavorare solo con impianto di aspirazione.

ITALIANO

14 15

16 17

20 21

22 23 24

26 27

 In fase di lavoro, fare in modo di

produrre la quantità minima possibile di segatura nell'ambiente:

– installare un impianto di aspira-

zione;

– eliminare i difetti di tenuta dell'im-

pianto di aspirazione;

– garantire una buona ventilazione.

L'utilizzo della sega senza impianto di a

spirazione dei trucioli è possibile sol-

tanto:

– all'aperto;

– per un funzionamento breve 

(fino ad un massimo di 30 minuti);

– utilizzando una mascherina.

APericolo causato da modifiche

tecniche e/o uso di parti non collaudate e approvate dal produttore!



Utilizzare esclusivamente parti omologate dal produttore, in particolare per:

– lame della sega (per i numeri

d'ordine vedere i Dati tecnici);

– dispositivi di sicurezza (per i nu-

meri d'ordine vedere l'elenco dei pezzi di ricambio).

 Evitare di apportare modifiche di

qualunque tipo sui componenti.

APericolo causato da eventuali

anomalie dell'apparecchio!

 Usare la massima cura nella manu-

tenzione dell'apparecchio e dei relativi accessori, seguendo scrupolosamente le istruzioni.

 Prima di utilizzare l'apparecchio,

controllarlo per rilevare eventuali danni: verificarne il perfetto funzionamento controllando la conformità

dispositivi di sicurezza, dei di-

dei spositivi di protezione ed intervenendo su eventuali componenti

neggiati. Verificare inoltre che i

dan componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devo te correttamente e soddisfare le condizioni necessarie al corretto funzionamento dell'apparecchio.

 I dispositivi di sicurezza o i compo-

nenti danneggiati devono essere riparati, o eventualmente sostituiti, da

cnici specializzati e qualificati. La

te sostituzione di interruttori danneg-

no essere monta-

giati va effettuata presso un centro di assistenza tecnica de Non utilizzare l'apparecchio se risulta impossibile inserire o disinserire

interruttore.

l cliente.

APericolo causato dal rumore!

 Munirsi di paraorecchie.



Il coprilama non deve essere deformato. In caso contrario, il pezzo in lavorazione viene spinto lateralmente contro la lama generando rumore.

APericolo dovuto a pezzi da la-

vorare o parti di pezzi da lavorare bl

occanti!

Se si verifica un blocco:

1. Spegnere l'apparecchio.

2. Estrarre la spina.

3. Portare i guanti.

4. Eliminare il bloccaggio con utensile adatto.

3.3 Simboli sull'apparecchio

Indicazioni sulla targhetta

12 Produttore 13 Numero di serie 14 Denominazione dell'apparecchio 15 Dati del motore (vedere anche

Dati tecnici")

16 Anno di costruzione 17 Simbolo CE - Questo apparecchio

disfa le direttive dell'UE

sod secondo la dichiarazione di conformità

18 Simbolo di smaltimento – Per lo

smaltimen essere ritornato al produttore

19 Dimensioni consentite per le lame

lla sega

to l'apparecchio può

Simboli sull'apparecchio

20 Utilizzare cuffie protettive 21 Utilizzare occhiali protettivi 22 Leggere le istruzioni per l'uso 23 Non avvicinare la mano alla lama 24 Avvertenza di un pericolo 25 Livello di potenza sonora garan-

tito

3.4 Dispositivi di sicurezza

Coprilama

Il coprilama (26) impedisce che il pezzo da lavorare possa essere agganciato dai denti della lama e proiettato contro l'operatore.

Il coprilama è adattato al diametro lama indicato sempre montato durante l'esercizio.

Cappa paratrucioli

La cappa paratrucioli (27) protegge l'operatore da contatti involontari con la lama durante il taglio del pezzo.

La cappa paratrucioli è adattata al diametro lama indicato nei Dati tecnici deve essere sempre montata durante l'esercizio.

nei Dati tecnici e deve essere

della sega e dai trucioli prodotti

ITALIANO

Spintore

Lo spintore (28) ha la funzione di una prolunga della mano e protegge da

ntatti accidentali con la lama.

Lo spintore deve essere usato sempre se

la distanza tra la lama e la guida pa-

rallela è inferiore a 120 mm.

Lo spintore deve trovarsi ad un angolo compreso tra 20° ... 30° rispetto alla superficie superiore del banco della sega.

Se danneggiato, è necessario sostituirlo.

– Guida parallela

– con due superfici di profilo di al-

tezza differente per l'adattamento a pezzi piani o alti.

– profilo di battuta regolabile a va-

riazione continua in direzione l

ongitudinale per un adattamento alla lunghezza del pezzo da lavorare.

– regolabile a variazione continua

in direzione trasversale per un adattamento alla larghezza del pezzo da lavorare.

– Tutte le più importanti funzioni di co-

mando sul lato anteriore.

– Prolunga del banco compresa nella

dotazione di serie:

– avvitata fissa al basamento.

– Un relè di sottotensione impedisce

e l'apparecchio possa avviarsi da solo al ritorno della corrente dopo un'interruzione.

– Solida struttura in lamiera d'acciaio,

carico consentito elevato e resistente protezione contro la corrosione.

– Spintore fissabile pronto all'uso sul-

la guida parallela.

5. Elementi di comando

Guide/battute

La sega è dotata di due guide.

 Guida trasversale (per tagli trasver-

sali)

Inoltre, sulla guida trasversale è integrato un dispositivo di

L'angolo per tagli obliqui è regolabile a varia

zione continua sulla scala gonio-

metrica (34) tra 0 e 45°. La leva di serraggio (35) per il fissaggio deve essere sempre bloccato in caso di tagli guida trasversale.

taglio cunei (33).

con

3 Nota

La distanza tra profilo di battuta della gu

ida trasversale e lama è preimpostata in produzione e non può essere modificata.

Impugnatura per spintore in legno

L'impugnatura per lo spintore in legno

(30)

viene avvitata su una tavola idonea

(29)

. Viene utilizzato per spingere in

modo sicuro piccoli pezzi da lavorare.

La tavola deve presentare una lunghezza tra 300 e 400 mm, una larghezza tra 80 e

0 mm ed un'altezza tra 15 e 20 mm.

Se l'impugnatura per lo spintore in legno è danneggiata, dovrà essere sostituita.

4. Caratteristiche particolari del prodotto

– Guida trasversale

– ad angolo regolabile;

– con dispositivo di taglio cunei;

Interruttore ON/OFF

 Accensione = premere l'interruttore

verde (31).

 Spegnimento = premere l'interrutto-

re rosso (32).

3 Nota

Quando viene a mancare la tensione,

un relè di sottotensione che im-

scatta pedisce il riavvio automatico dell'apparecchio non appena si dispone nuovamente di tensione. Per la riaccensione

sogna azionare di nuovo l'interruttore

bi verde di accensione.

 Guida parallela (per tagli longitudi-

nali)

Per tagli con la guida parallela il profilo di battuta (36) deve essere parallelo ri- spetto alla lama. Per tagli con guida parallela questa deve essere bloccata con

va di serraggio (38).

la le

– Dadi ad alette (42) per fissare e

sbloccare il profilo di battuta:

Superficie di riferimento alta (39):

– per segare pezzi alti.

Superficie di riferimento bassa (40):

– per segare pezzi piatti.

Regolazione trasversale (41):

– Adattamento della guida parallela

alla

lunghezza del pezzo da lavora-

re.

La distanza della guida parallela rispetto alla lama può essere regolata con l'ausilio della scala incisa sul piano di lavoro (37).

Qualora lo spintore non viene utilizzato, potrà essere fissato al supporto (43) sul profilo della guida parallela per essere

pre disponibile.

sem

6. Installazione

APericolo!

Eventuali modifiche apportate all'apparecchio oppure l'uso di parti non c

ollaudate e autorizzate dal produttore possono provocare danni imprevisti durante il funzionamento!

– Utilizzare esclusivamente le parti

fanno parte dell'entità di for-

che nitura.

– Evitare di apportare modifiche di

alunque tipo sui componenti.

Se verranno osservate le informazioni riportate in basso, l'installazione non presenterà problemi:

 Leggere attentamente ogni singola

istruzione prima di eseguire l'intervento descritto.

 Preparare in anticipo i pezzi richiesti

per ogni operazione.

3 Nota: BKS (kit di montaggio)

Oltre alle istruzioni di installazione e registro contenute nel presente capitolo, con

sultare le istruzioni per il montaggio.

APericolo dovuto a dispositivi

di sicurezza difettosi

Durante il montaggio della cappa paratrucioli e del coprilama si dovrà badare in particolar modo ai collegamenti a vite. I distanziatori AS (vedere le istruzioni per si 14 e 16) non devono angolarsi perché altrimenti il dispositivo di sicurezza 'cappa paratrucioli' non funziona accuratamente.

il montaggio, pas-

6.1 Posizionamento

 Posizionare la macchina su un pavi-

mento stabile e piano.

 Per allineare il piano del banco in

orizzontale, compensare eventuali irregolarità o aree lisce nel pavimento con materiali idonei. Quindi

ntrollare la stabilità dell'apparec-

co chio.

 L'area intorno alla sega circolare

deve essere libera da ostacoli e da altri elementi a rischio di inciampare.

 Prevedere uno spazio sufficiente

per maneggiare pezzi grandi.

Per assicurare una magg la macchina potrà essere avvitata al pavimento.

1. Posizionare la macchina montata in u

n luogo idoneo e contrassegnare i

fori da perforare.

2. Spostare la macchina ed effettuare l

e perforazioni nel pavimento.

3. Posizionare la macchina sui fori ed avvitarla al pavimento.

iore stabilità,

APericolo causato dalla 

segatura!

Collegare sempre un sistema di as

pirazione alla sega se questa vie-

ne usata in un ambiente chiuso.

ITALIANO

6.2 Centratura della lama rispetto all'inserto

3 Nota

Le regolazioni descritte nel presente capi

tolo sono necessarie se avete montato la sega circolare autonomamente come descritto nelle istruzioni per il montaggio (Kit di montaggio BKS).

In caso di sega circolare premontata la

è già centrata rispetto all'inserto

lama (scanalatura del banco).

Centratura della lama rispetto

inserto

all'

3 Nota

Montare prima la lama (vedere il capitolo "Sostituzione della lama").

Dopo il montaggio della lama allinearla come descritto in basso rispetto al piano:

1. Svitare quattro viti:

– BKS 400: Svitare le viti AD (ve-

dere le istruzioni per il montaggio, passo 3a) sulle lamiere di supporto motore.

– BKS 450: Svitare le viti D (vede-

re le istruzioni per il montaggio, passo

3b) sul motore.

2. Centrare la lama in linea con l'inser-

to (scanalatura nel piano).

3. Serrare le quattro viti.

3 Nota

Successivamente allineare il coprilama rispe

tto alla lama (vedere il capitolo "Al-

lineamento del coprilama").

6.3 Regolazione fine della

guida trasversale

3 Nota

Le regolazioni descritte nel presente capi

tolo sono necessarie se avete montato la sega circolare autonomamente come descritto nell montaggio (Kit di montaggio BKS).

In caso di sega circolare premontata il

o di battuta e la scala goniometrica

profil sulla guida trasversale sono già registrati in produzione.

e istruzioni per il

ITALIANO

Allineamento a squadro della guida trasversale

3 Nota

Per l'allineamento della guida trasversale utilizzare un goniometro. Dopo l'allineamento assicurare la posizione a sq

uadro della guida trasversale, prati-

cando un taglio di prova.

1. Per la regolazione fine della posizione perpendicolare della guida trasversale rispetto all dentro o fuori la vite di registro 0gradi (perno filettato) (44).

2. Serrare bene la vite di registro 0gradi

3. Eseguire un taglio di prova con un pezzo di legno residuo.

– Controllare il taglio sul pezzo re-

siduo con l'ausilio di un goniometro.

4. All'occorrenza, ripetere le regolazioni finché la guida trasversale è a squad

ro.

Allineamento della scala goniometrica

a lama girare

3 Nota

Per poter determinare esattamente l'angolo per tagli obliqui sulla guida trasversale, la scala goniometrica deve essere allineata alla scala del nonio.

5. Allentare le tre viti per lamiera (45) della scala goniometrica.

6. Spostare la scala goniometrica in modo che lo zero della scala de con lo zero della scala del nonio (46).

7. Serrare le tre viti della scala goniometrica.

Regolare la guida trasversale

ull'angolo di taglio obliquo mas-

s simo

coinci-

3 Nota

L'angolo massimo per il taglio obliquo è di

45°.

8. Entrare o uscire la vite di registro

° (47) finché la guida trasversale

45 si arresta ad una regolazione angolo di esattamente 45°. La riga di 45°

ella scala goniometrica deve coin-

d cidere con lo zero della scala del

onio (48).

9. Serrare bene la vite di registro 45°

(47).

6.4 Prolunga del banco

3 Nota

I supporti della prolunga del banco devono essere avvitati sega.

Avvitare la prolunga del banco

1. Inserire le estremità ad angolo dei su

pporti nelle fessure del corrente trasversale sul lato posteriore della sega e spingere verso l'esterno.

2. Avvitare i supporti al corrente con

una vite a testa esagonale (50) ed un dado esagonale (49) come rappresentato in figura.

fissi al banco della

Fissaggio delle viti

Controllare le viti fissate sull'apparecchio. Serrarle a mano utilizzando l'utensile appropriato.

Nel serrare le viti tenere presente quanto segue:

– Dopo il serraggio delle viti l'apparec-

chio deve essere collocato in posizione sicura ed orizzontale.

Allineamento della prolunga del banco

– Le superfici della prolunga e del pia-

no di lavoro della sega devono formare un unico piano.

Ribaltamento della prolunga del banco

1. Svitare le vite a testa esagonale

(50) su entrambe le estremità dei supporti ed estrarle. Conservare le viti ed i dadi.

2. Spingere le estremità inferiori dei supporti verso l'interno.

3. Sganciare i supporti verso l'alto e ribaltare la prolunga del banco con cau

tela, come illustrato in figura. Appoggiare i supporti della prolunga del banco sui correnti trasversali inferiori del banco della sega.

ITALIANO

6.5 Collegamento elettrico

Cavo di alimentazione

– Posizionare il cavo di alimentazio-

ne in modo che non interferisca col lavoro e che non ni.

– Proteggere il cavo di alimentazione

da calore, fluidi aggressivi e bordi taglienti.

– Per eventuali prolunghe, utilizzare

soltanto cavi di gomma con sezione sufficiente (vedere "Dati tecnici").

– Non tirare mai il cavo di alimentazio-

ne per estrarre la spina dalla presa.

possa subire dan-

BTensione elettrica!

Utilizzare la sega solo in un ambiente asciutto.

Utilizzare esclusivamente una fonte d

i energia elettrica che soddisfi i seguenti requisiti (vedere anche "Dati tecnici"):

– Prese elettriche a norma, con mes-

sa a terra regolame lata.

– Prese elettriche a corrente trifase

con cond

– La tensione e la frequenza di rete

devon stiche riportate sulla targhett fabbricazione della macchina.

– Interruttore a corrente di guasto che

sca sione di 30 mA per evitare scosse ele

– Dispositivo di protezione contro i

corto circuiti con max

uttore neutro.

o corrispondere alle caratteri-

tta con una corrente di disper-

ttriche.

ntare e control-

a di

. 16 A.

3 Nota

In caso di dubbio rivolgersi alla società d

i fornitura dell'energia elettrica oppure al proprio installatore di fiducia per verificare se il proprio impianto risponde ai requisiti richiesti.

3 Nota

In seguito all'elevata corrente di avviamento del motore all'accensione, potranno verificarsi fluttuazioni della tensione nella rete elettrica, riconoscibili ad es. da un'illuminazione sfarfallante di breve durata. In tal caso il punto di collegamento presenta un'impedenza di rete superiore al valore massimo consigliato (vedere Dati tecnici).



Rivolgersi in tal caso alla società di fornitura dell'energia elettrica oppure all'installatore di fiducia per far controllare il

nto di collegamento.

A Cambio del senso di rotazione!

(solo eseguibile in caso di versione con motore trifase)

In base all'indice di sfasamento, è possibile che il motore ruoti in senso errato e, di conseguenza, che il

ezzo fuoriesca all'improvviso appe-

p na si tenta di segarlo. Per questo motivo, prima di collegare l'apparecchio è opportuno controllare sempre

l senso di rotazione.

Controllo del senso di rotazione

1. Predisporre l'apparecchio per il funzionamento, quindi collegarlo alla

te elettrica.

2. Accendere e spegnere subito l'apparecchio.

3 Nota

Il ronzio dopo lo spegnimento è dovuto al

l'intervento del freno motore elettrico. Ciò non indica un guasto dell'apparecchio!

3. Controllare il senso di rotazione del-

la lama dal lato sinistro. La

deve girare in senso orario.

Se la lama gira in senso antiorario:

Cambiare senso di rotazione

4. Staccare il cavo di alimentazione

al connettore dell'apparecchio.

5. Con l'ausilio di un cacciavite, spin-

gere dentro e ruotare di 180° l'invertitore di fase incorporato nella spina dell'apparecchio.

lama

A Attenzione!

L'invertitore di fase non deve essere r

uotato direttamente sulle spine di

contatto!

7. Uso

APericolo d'infortuni!

La sega deve essere utilizzata soltanto da una persona alla volta. Altre pe

rsone possono sostare a distanza dalla sega solo per addurre o prelevare i pezzi da lavorare.

Prima di cominciare ad utilizzare l'apparecchio, verificare che le seguenti parti siano in perfetto stato

erativo:

– il cavo di alimentazione e la spina di

imentazione;

– l'interruttore ON/OFF;

– il coprilama;

– la cappa paratrucioli;

– i mezzi di alimentazione ausiliari

(spin

tore, impugnatura per spintore

in legno).

Si devono sempre utilizzare i mezzi d

i protezione personali, quali:

– mascherine;

– paraorecchie;

– occhiali.

Assumere la posizione di lavoro corretta:

– sul lato anteriore, dalla parte dei co-

mandi;

– frontalmente rispetto alla lama;

– a sinistra a fianco della lama;

– nel caso di lavoro in due persone, la

seco

nda deve mantenersi ad una

distanza sufficiente dalla sega.

Se necessario, utilizzare:

– supporti adatti per i pezzi da segare

che

altrimenti, una volta tagliati, ca-

drebbero a terra;

– aspiratori di trucioli / segatura (ac-

cessori).

Evitare gli errori più frequenti.

– Non esercitare mai una pressione

terale per frenare la lama della sega. in quanto sussiste il pericolo di contraccolpi.

– Durante la lavorazione, premere il

pezzo sempre sul banco cercando di non inclinarlo in quanto sussiste il pericolo di contraccolpi.

ITALIANO

58 59

646566

– Non segare mai più pezzi contem-

poraneamente, neppure fasci composti da più elementi per evitare il

lo di infortuni causati dal tra-

perico scinamento incontrollato di uno di

ali elementi per azione della lama.

cPericolo di trascinamento!

Non tagliare mai pezzi su cui si trovino funi, corde, nastri, cavi o fili metallici oppure che contengano simili materiali.

APericolo d'infortuni!

Non tentare di rimuovere trucioli dal ba

nco della sega mentre la lama gira. Per questo tipo di della sega deve essere sempre ferma.

lavori la lama

3 Nota

Ad ogni esecuzione di taglio la cappa

aratrucioli deve coprire la lama e pog-

p giare con il bordo anteriore inferiore sul pezzo da lavorare.

7.1 Lavorazione con guida

parallela

Adattamento della guida parallela

unghezza del pezzo da lavorare

alla l

1. Sbloccare i dadi ad alette (54) e ri-

muovere il profilo di battuta.

2. Adattare il profilo di battuta in dire-

zione longitudinale (53) alla lunghezza del pezzo da lavorare.

3. Bloccare il profilo di battuta per mezzo

dei dadi ad alette (54).

4. Fissare la guida parallela con la l

eva di serraggio (55).

Lavorazione con guida parallela

1. Posizionare la guida parallela (58) dall'alto sul profilo di guida (60) sul lato anteriore della sega.

2. Regolare la distanza della guida parallela rispetto alla lama con l'ausilio della scala incisa sul piano di lavoro (57).

3. Fissare la guida parallela con la leva di serraggio (59).

5. Portare il pezzo da lavorare lentamente lungo la guida parallela alla la

ma della sega ed eseguire il taglio

in un unico passaggio.

6. Spegnere l'apparecchio se non si con

tinua subito a lavorare.

3 Nota

Qualora la guida parallela non viene utili

zzata, potrà essere agganciata con l'incavo (61) sulla vite di aggancio (62) sulla gamba anteriore destra del banco

r essere sempre disponibile.

Regolazione della guid il taglio lungo vena di legno massiccio

1. Regolare l'estremità posteriore della

guida parallela (63) sull'altezza del punto centrale (65) tra albero portalame (64) ed inizio lama (66).

a parallela per

Il profilo di battuta della guida parallela deve essere adattato al pezzo da tagliare.

Adattamento della guida parallela

l'altezza del pezzo da lavorare

1. Sbloccare i dadi ad alette (54) e ri-

muovere il profilo di battuta.

2. In base all'altezza del pezzo deve essere montata la supe rimento alta (51) oppure la superficie di riferimento bassa (52).

3. Bloccare il profilo di battuta per mezzo dei dadi ad alette (54).

4. Fissare la guida parallela con la leva di

serraggio (55).

rficie di rife-

APericolo!

Se la distanza tra l la lama è inferiore a 120 mm, si dovrà usare lo spintore.

a guida parallela e

3 Nota

Qualora lo spintore non venga utilizzato, potrà essere fissato al supporto (56) del profilo di battuta.

4. Accendere il motore.

ITALIANO

A Attenzione!

Dopo ogni singola esecuzione di taglio spingere il pezzo tagliato con l'ausi

lio dello spintore con cautela tra la lama e la guida parallela verso la parte posteriore del banco e rimuoverlo lì dal banco.

Regolazione della guida parallela per il taglio di lastre

1. Regolare l'estremità posteriore della

guida parallela (67) sulla massima lunghezza possibile, almeno però

altezza dell'albero portalame

sull' (68).

2. Regolare l'estremità posteriore della

ida parallela (69) sull'altezza

gu dell'inizio lama (70).

APericolo!

Se il pezzo da lavorare si incastra p

otrà essere catapultato fuori incontrollatamente. Regolare la guida parallela in modo che le estremità del

zzo da lavorare non sono contem-

pe poraneamente in contatto con la lama e la

guida parallela.

sversale può essere spostata di massimo 45

3. Accendere il motore.

4. Portare il pezzo da lavorare lentamente con la guida trasversale alla la

ma della sega ed eseguire il taglio

in un unico passaggio.

5. Spegnere l'apparecchio se non si continua subito a lavorare.

° per tagli obliqui.

3 Nota

Qualora la guida trasversale non viene utili

zzata, ribaltarla verso il basso.

A Attenzione!

Dopo ogni singola esecuzione di taglio spingere il pezzo tagliato con l'ausilio dello spintore con cautela tra la lama e la guida parallela verso la parte posteriore del banco e rimuoverlo lì dal banco.

Regolazione della guida parallela come battuta di arresto longitudinale per tagli traverso vena

Per tagliare pezzi stretti, la guida parallela può essere utilizzata come battuta

i arresto longitudinale.

1. Ribaltare la guida trasversale (71)

sul banco.

A Attenzione!

Dopo ogni singola esecuzione di taglio spingere il pezzo tagliato con l'

ausilio dello spintore con cautela tra la lama e la guida parallela verso la parte posteriore del banco e rimuoverlo lì dal banco.

7.2 Lavorazione con guida

trasversale

1. Ribaltare la guida trasversale sul

banco.

2. Regolare l'angolo desiderato della

attuta e fissare per mezzo della

leva di serraggio (72). La guida tra-

7.3 Taglio di cunei

1. Tagliare legname squadrato rettangolare o quadrato sulla lunghezza cuneo desiderata (vedere "Lavorazione con guida trasversale" e "Lavorazione con guida parallela").

2. Spingere il pezzo da lavorare fortemente nel dispositivo di taglio cunei (73).

3. Avviare la macchina.

APericolo!

Durante il taglio di cunei sussiste un au

mentato rischio di lesioni perché l'operatore lavora vicino alla lama. I passi descritti di seguito dovranno essere eseguiti sempre con l'ausilio dello spintore.

ITALIANO

4. Portare la guida trasversale con il pezzo da lavorare lentamente alla lama della sega ed eseguire il taglio in un unico passaggio.

5. Arrestare la macchina e fare arrestare la lama.

6. Tirare indietro la guida trasversale e rimuovere il cuneo.

8. Consigli e suggerimenti

 Prima di eseguire il taglio a misura,

effettuare dei tagli di prova su pezzi residui adatti.

 Appoggiare il pezzo da lavorare sul

banco della sega sempre in maniera tale che non possa ribaltarsi o trab

allare (ad esempio nel caso di un pannello curvato il lato curvato va rivolto verso l'alto).

 Per pezzi lunghi, utilizzare supporti

adeguati, ad esempio un supporto a rulli o un banco aggiuntivo (vedere "Accessori disponibili").

 Mantenere sempre pulite le superfi-

ci dei piani di appoggio – eliminare in particolare i residu uno spray di manutenzione e cura adatto (accessori).

i di resina con

9.1 Sostituzione della lama

APericolo!

Poco dopo la fine della lavorazione, la la

ma può essere molto calda. Peri-

colo di ustioni! Lasciare raffreddare

ama calda.

la l

Non pulire la lama con liquidi infiammabili.

Il pericolo di taglio sussiste anche con

la lama ferma. Utilizzare sempre gli appositi guanti per sostituire la lama.

Nel montaggio prestare particolare attenzione al senso di rotazione della lama!

1. Rimuovere il coperchio protettivo

(75) sul cassetto raccolta trucioli. A tale scopo:

– Svitare i dadi esagonali (74) sul

coperchio protettivo (75) e conservarli,

– rimuovere il coperchio protettivo,

strarlo verso il basso e conser-

varlo.

tenere la vite sulla flangia esterna

lla lama della sega (78).

3. Tirare la flangia esterna della lama

(78) con cautela dall'albero portalame, tenendo la lama.

4. Togliere la lama dall'albero portalame.

5. Pulire la lama, la flangia interna della lama (77) e la flangia esterna della lama (78).

9. Manutenzione ordinaria / servizio

APericolo!

Prima di ogni intervento estrarre la spina dalla presa di corrente.

– Gli interventi di manutenzione o di

riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale spe cializzato.

– Sostituire parti danneggiate, spe-

cialmente dispositivi di sicurezza, solo con parti originali. Parti non collaudate o omologate dal produttore potranno causare danni imprevedibili.

– Alla fine di ogni intervento di manu-

tenzione e di pulizia reinserire, attivare e controllare tutti sicurezza.

i dispositivi di

APericolo!

Non utilizzare detergenti che possano danneggiare le parti in alluminio (ad

esempio per rimuovere resti di resina), riducendo così la resistenza delle parti.

6. Inserire la nuova lama facendo at-

tenzione alla direzione di rotazione!

APericolo!

– Non prolungare l'utensile utilizza-

to per svitare la lama.

– Non svitare la vite di serraggio

ttendo sull'utensile.

2. Svitare la vite di serraggio (76) del

sistema di blocco lama con la chiave per dadi (filettatura sinistrorsa!).

tilizzare la chiave a bocca per trat-

APericolo!

Usare esclusivamente lame idonee (ved

i "Accessori disponibili") – in caso di lame non idonee o danneggiate i pezzi in lavorazione potranno

ITALIANO

essere catapultati in seguito alla forza centrifuga.

Non utilizzare:

– lame il cui numero di giri massi-

mo specificato è inferiore al numero di giri dell'albero portalame (ved

ere "Dati tecnici“);

– lame di acciaio rapido o superra-

pido (HSS o HS);

– lame visibilmente d

– dischi troncatori.

anneggiate;

APericolo!

– Utilizzare solo parti originali per il

mon

taggio della lama.

– Non utilizzare anelli riduttori; al-

trimenti la lama potrà liberarsi.

– Le lame devono essere montate

n modo da non risultare sbilanciate, non presentare una rotazione irregolare e non potersi liberare durante il funzionamento.

7. Posizionare la flangia esterna della

lama (78).

– BKS 450 Plus 5,5 DNB:

I due perni trascinatori sulla flangia esterna della lama devono innestarsi nei due incavi dell'albero portalame.

– BKS 400 Plus 3,1 WNB

400 Plus 4,2 DNB:

I due perni trascinatori sulla flangia interna della lama devono innestarsi nei due incavi sulla flangia esterna della lama.

APericolo!

– Non prolungare la chiave utilizza-

ta per il serraggio della lama.

– Non avvitare la vite di serraggio

batte

ndo sulla chiave.

8. Avvitare la vite di serraggio (76) del

sistema di blocco lama nell'albero portalame (filettatura sinistrorsa!) e serrarla. Utilizzare la chiave ad anello per trattenere la vite sulla flangia esterna della lama della sega (78).

9. Montare il coperchio protettivo (80)

sul cassetto raccolta trucioli. A tale

po:

sco

e BKS

– Inserire il coperchio protettivo.

– Avvitare i dadi esagonali (79) sul

coperchio protettivo (80).

9.2 Allineamento del coprilama

3 Nota: BKS (premontata)

Il coprilama è stato allineato in produzione rispetto alla lama. Nonostante ciò è ne

cessario controllare, e all'occorrenza allineare, ad intervalli regolari la distanza tra coprilama e lama.

3 Nota: BKS (kit di montaggio)

Prima di serrare il coprilama e la cappa pa

ratrucioli, come riportato nelle istruzioni di montaggio, il coprilama dovrà essere allineato rispetto alla lama e ne dovrà essere regolata la distanza rispetto alla lama.

Per allineare il coprilama attenersi in

mo luogo a quanto segue.

pri

 Rimuovere il coperchio protettivo

(82) sul cassetto raccolta trucioli. A tale scopo:

– Svitare i dadi esagonali (81) sul

coperchio protettivo e conservarli,

– rimuovere il coperchio protettivo,

estrarlo verso il basso e conservarlo.

Allineare il coprilama con la lama

1. Svitare quattro viti B (ve

istruzioni per il montaggio, passo 4) sul supporto del coprilama.

2. Svitare quattro viti M (vedere le

istruzioni per il montaggio, passo

11) sul supporto del coprilama.

3. Allineare il coprilama con la lama.

4. Serrare le quattro viti B.

5. Serrare le quattro viti M.

Regolare la distanza del coprilama risp

etto alla lama

La distanza tra il bordo esterno della lama ed il coprilama deve essere tra 3 e 8 mm.

Il coprilama deve inoltre sporgere dal ba

nco almeno quanto la lama.

1. Svitare il dado esagonale (83) del

supporto del coprilama di un giro.

2. Allineare il coprilama rispetto alla lama.

3. Adattare l'altezza del coprilama alla la

ma.

dere le

ITALIANO

3 Nota

Al serraggio del dado esagonale fare a

ttenzione che i due perni (84) sulla controparte del supporto del coprilama scorrino nella guida del supporto del coprilama.

4. Serrare il dado esagonale.

A conclusione dell'allineamento rimontare il coperchio protettivo sul cassetto

ccolta trucioli.

9.3 Custodia della macchina

APericolo!

Custodire l'apparecchio in modo tale

– che non possa essere azionato

a persone non autorizzate e

– che nessuno possa ferirsi in

pro

ssimità di esso.

A Attenzione!

Non custodire la macchina all'aperto o in ambiente umido senza adeguata protezione.

9.4 Manutenzione

Prima di ogni accensione

– Controllare a vista che la distanza

tra la

ma e coprilama è 3 - 8 mm.

– Controllare a vista che la lama ed il

copril

ama sono allineati.

– Verificare che il cavo di alimentazio-

ne e il connettore di rete non siano dan

neggiati; far sostituire eventuali parti danneggiate da un elettricista specializzato.

Ad ogni spegnimento

Controllare se la lama continua a girare

iù di 10 secondi dopo lo spegnimento.

p In caso affermativo rivolgersi ad un'officina specializzata riconosciuta!

1 x mese (se utilizzata giornalmente)

– Asportare i trucioli con un aspiratore

o un pen

– Lubrificare la guida della guida tra-

sversale.

nello.

Ogni 300 ore

Controllare tutte le connessioni a vite ed

eventualmente serrarle.

10. Trasporto

 Rimuovere oppure bloccare parti

montate (battuta longitudinale e parallela, slitta scorrevole, prolunga

el banco).

 Per la spedizione si consiglia di uti-

lizzare possibilmente l'imballaggio

riginale.

Trasporto con gru

Per il trasporto con gru utilizzare i golfari ribaltabili del banco.

APericolo!

Durante il trasporto con la gru le parti mobili, come la guida parallela, chiave ad anello e simili, potranno allentarsi e cadere.

Rimuovere oppure bloccare parti le

nte o mobili prima del trasporto.

11. Accessori disponibili

Per lavori speciali, presso i rivenditori specializzati sono disponibili gli acces sori riportati di seguito. Le rispettive figure sono riportate sulla pagina di copertina posteriore.

A Slitta scorrevole 

per la conduzione sicura dei pezzi più lunghi.

B Ba

nco aggiuntivo installabile lateralmente e posteriormente Dimensioni piano 1030 mm ×

0 mm;

66 con piedi di supporto retrattili.

C Sostegno a ruote per un trasporto

leggero, montaggio al supporto della macchina.

D Bo

cchettone di aspirazione dei trucioli  Diametro 100 mm, per il collegamento della sega circolare ad un

mpianto di aspirazione dei trucioli,

E Spray di manutenzione e cura

per asportare i residui di resina e proteggere le superfici metalliche.

F Lama di sega CV 400 × 2,2 × 30 

32 denti a passo grande per tagli

grezzi e rapidi lungo e traverso vena di legni teneri.

G Lama di sega CV 400 × 2 × 30 

56 denti a passo grande per tagli grezzi e rapidi lungo e traverso vena di legni teneri.

H Lama di sega CV 400 × 2 × 30 

80 denti a punta per tagli fini lungo e traverso vena di legni teneri/duri.

I La

ma di sega HM 400 × 3,5 × 30  28 denti piatti smussati per condizioni operative dure, legno da costruzione, legno per cassefor sti di calcestruzzo, calcestruzzo poroso, pannelli di truciolato.

J La

ma di sega HM 400 × 3,5 × 30  60 denti alternati per legno massiccio, tagli lungo e traverso vena.

K Lama di sega CV 450 × 2,5 × 30 

36 denti a passo grande per tagli grezzi e rapidi lungo e traverso vena di legni teneri.

L Lama di sega HM 450 × 3,5 × 30 

32 denti piatti smussati per condizioni operative dure, legno da costruzione, legno per cassefor sti di calcestruzzo, calcestruzzo poroso, pannelli di truciolato.

M Lama di sega HM 450 × 3,8 × 30 

66 denti alternati per legno massiccio, tagli lungo e traverso vena.

N Sup

O Sup

P Sup

porto a rulli RS 420

porto a rulli RS 420 G

porto a rulli RS 420 W

mi, re-

12. Riparazione

APericolo!

Lavori di riparazione su utensili elettrici de

vono essere eseguiti esclusivamen-

te da elettricisti specializzati!

Gli utensili elettrici da riparare potranno essere inviati al centro di assistenza del proprio paese. L'indirizzo è riportato nell'elenco dei pezzi di ricambio.

Quando si spedisce un apparecchio per la riparazione descrivere l'errore accertato.

13. Tutela dell'ambiente

Il materiale di imballaggio dell'apparecchio è riciclabile al 100%.

ITALIANO

Gli apparecchi elettrici e gli accessori fuori uso contengono grandi quantità di materie prime e di altri materiali che de vono essere sottoposti a un processo di riciclaggio.

Le presenti istruzioni sono stampate su carta sbiancata senza cloro.

14. Problemi ed anomalie

APericolo!

Prima di ogni intervento di servizio, e

ffettuare le operazioni indicate di

seguito.

1. Spegnere l'apparecchio;

2. estrarre la spina;

3. attendere l'arresto completo della la

ma.

Alla fine di ogni intervento di riparazione reinserire, attivare e controllare tutti i dispositivi di sicurezza.

Il motore non funziona

Il relè di sottotensione è stato attivato

da una caduta di tensione imprevista.

– Riaccendere la macchina.

Mancanza di corrente

– Controllare il cavo d'alimentazione,

a presa, la spina ed il fusibile.

Il motore è surriscaldato, ad esempio a cau

sa di una lama non affilata oppure di un accumulo di trucioli nell'alloggiamento.

– Rimuovere la causa che ha provo-

cato il surriscaldamento, far raffred-

dare la macchina per alcuni minuti e

metterla in funzione.

Il motore riceve una tensione insufficiente.

– Usare un cavo più corto oppure un

vo di sezione maggiore 

(

 2,5 mm2).

– Oppure far controllare l'impianto

lettrico/l'alimentazione da un elet-

tricista specializzato.

Capacità di taglio inadeguata

La lama ha perso il filo (controllare se

ma o il pezzo in lavorazione pre-

la la senta eventuali tracce di bruciatura sulla superficie).

– Sostituire la lama (vedere la sezio-

ne "Manutenzione e cura").

Accumulo di trucioli

L'impianto di aspirazione collegato è troppo debole oppure manca:

– collegare il bocchettone di aspira-

zione dei trucioli (vedere "Accessori disponibili") ed un impianto di aspirazione oppure

– aumentare la potenza di aspirazio-

ne dell'impianto di aspirazione.

15. Dati tecnici

BKS 400 Plus

3,1 WNB

Tensione V 230 / (1~ 50 Hz) 400 / (3~ 50 Hz) 400 / (3~ 50 Hz)

Corrente nominale A 14,2 7,2 7,5

Fusibile min. A 16 16 16

Protezione IP 54 IP 54 IP 54

Numero di giri del motore giri/min 2800 2750 2800

Potenza, motore 

Potenza assorbita P Potenza erogata P Impedenza di rete massima

Velocità di taglio della

Diametro della lama (esterno) mm 400 400 450

Foro della lama (interno) mm 30 30 30

Altezza di taglio mm 127 127 140

lama approssimativa m/s 59 58 66

kW kW

Ohm

3,1 kW S6 40%

2,35 kW S6 40%

0,30

BKS 400 Plus

4,2 DNB

4,2kW S6 40%

3,25 kW S6 40%

BKS 450 Plus

5,5 DNB

5,5 kW S6 40%

3,2 kW S1 100%

0,25

Dimensioni 

Lunghezza banco  Larghezza banco  Lunghezza prolunga  Larghezza prolunga  Altezza (banco)  Altezza (complessiva)

mm mm mm mm mm mm

1030

660 800 500 850

1020

1030

660 800 500 850

1020

1030

660 800 500 850

1020

ITALIANO

BKS 400 Plus

3,1 WNB

Peso completo approssimativo kg 88 88 94

Livello di potenza sonora garantito in conformità a DIN EN 1870-1 (2007)*

Livello di pressione sonora in conformità a DIN EN ISO 3744 (1995) e ISO 7960:1995 (E)*

Metodo di misura: sotto carico

Livello di pressione sonora  all'orecchio dell'operatore Incertezza K

Temperatura ambiente  C –10 ... +40 –10 ... +40 –10 ... +40

* I valori indicati sono relativi a emissioni e non devono perciò essere intesi anche come valori per la sicurezza sul posto di lavoro. Benché vi sia una correlazione tra livelli di emissione e di immissione non è possibile stabilire in modo attendibile se siano necessarie ulteriori precauzioni oppure no. I fattori che influiscono sul livello di immissioni effettivamente presente in un determinato momento sul posto di lavoro, comprendono di macchinari e di altri processi di lavoro adiacenti. Inoltre i valori consentiti sul posto di lavoro possono variare da paese a paese. L'utente deve tuttavia utilizzare qu

este informazioni per attuare una migliore valutazione dei danni e dei rischi.

dB (A)

le caratteristiche dell'ambiente di lavoro ed altre fonti di rumore, cioè il numero

109,0

91,0

3,8

BKS 400 Plus

4,2 DNB

109,0

91,0

3,8

BKS 450 Plus

5,5 DNB

109,0

91,0

3,8

U3_002AA2.fm

A091 000 6665 B 091 000 6673 C091 000 3313

D091 000 8749 E 091 101 8691 F628 104 000

G628 105 000 H 628 106 000 I628 018 000

J628 019 000 K 628 107 000 L628 020 000

M628 021 000 N 091 005 3353 O091 005 3345

P091 005 3361

Metabo BKS 400 Plus 4.2 DNB operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual

BKS 400 / 450 Plus

I_0002de3A.fm 27.4.11 Originalbetriebsanleitung

I_0002it3A.fm 27.4.11 Manuale d’uso originale
