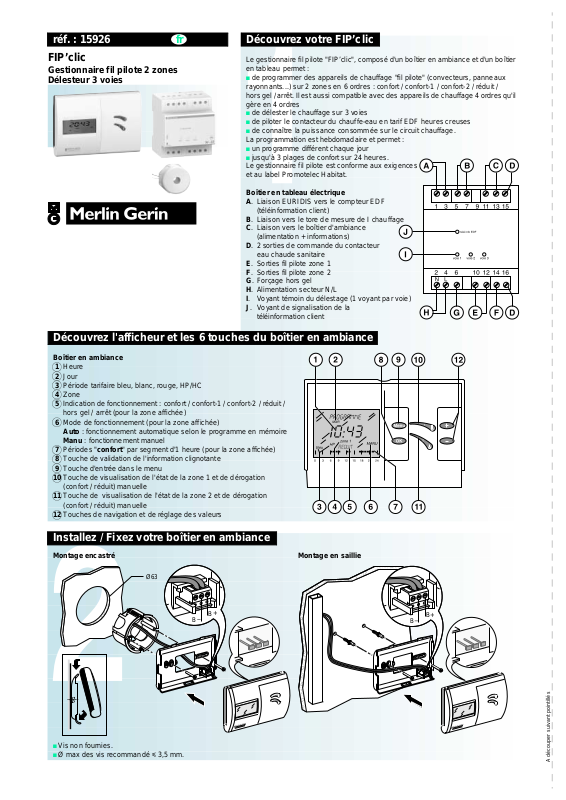

réf. : 15926 fr
Découvrez votre FIP’clic
FIP’clic
Gestionnaire fil pilote 2 zones
Délesteur 3 voies
Le gestionnaire fil pilote "FIP’clic", composé d'un boîtier en ambiance et d'un boîtier
en tableau permet :
b de programmer des appareils de chauffage "fil pilote" (convecteurs, panneaux
rayonnants...) sur 2 zones en 6 ordres : confort / confort-1 / confort-2 / réduit /
hors gel / arrêt. Il est aussi compatible avec des appareils de chauffage 4 ordres qu'il
gère en 4 ordres
b de délester le chauffage sur 3 voies
b de piloter le contacteur du chauffe-eau en tarif EDF heures creuses
b de connaître la puissance consommée sur le circuit chauffage.
La programmation est hebdomadaire et permet :
b un programme différent chaque jour
b jusqu'à 3 plages de confort sur 24 heures.
Le gestionnaire fil pilote est conforme aux exigences
et au label Promotelec Habitat.
Boîtier en tableau électrique
A. Liaison EURIDIS vers le compteur EDF
(téléinformation cl ient)
B. Liaison vers le tore de mesure de I chauffage
C. Liaison vers le boîtier d' ambiance
(alimentation + informations)
D. 2 sorties de commande du contacteur
eau chaude sanitaire
E. Sorties fil pilote zone 1
F. Sorties fil pilote zone 2
G.Forçage hors gel
H. Alimentation secteur N/L
I. Voyant témoin du délestage (1 v oyant par voie)
J. Voyant de signalisation de la
téléinformation client
Découvrez l'afficheur et les 6 touches du boîtier en ambiance
Boîtier en ambiance
1 Heure
2 Jour
3 Période tarifaire bleu, blanc, rouge, HP/HC
4 Zone
5 Indication de fonctionnement : confort / confort-1 / confort-2 / réduit /
hors gel / arrêt (pour l a zone affichée)
6 Mode de fonctionnement (pour la z one affichée)
Auto : fonctionnement automatique selon le programme en mémoire
Manu : fonctionnement manuel
7 Périodes "confort" par segment d'1 heure (pour la zone affichée)
8 Touche de validation de l'information clignotante
9 Touche d'entrée dans le menu
10 Touche de visualisation de l'état de la zone 1 et de dérogation
(confort / réduit) manuelle
11 Touche de visualisation de l'état de la zone 2 et de dérogation
(confort / réduit) manuelle
12 Touches de navigation et de réglage des valeurs
Installez / Fixez votre boîtier en ambiance
Montage encastré
Ø63
+
B
B
Montage en saillie
+
B
B
b Vis non fournies.
b Ø max des vis recommandé y 3,5 mm.
1
2
1
2
A découper suivant pointillés
Raccordez
Principe de fonctionnement du
boîtier en tableau
b En cas de surconsommation
(puissance consommée > puissance souscrite),
les appareils de chauffage commandésparlessorties
10, 12 et 14 sont arrêtés:
v après 10 secondes, le FIP’clic va relester
successivement la voie 1 puis la voie 2, puis la voie 3
v si le relestage d'une voie provoque une nouvelle
surcharge, le FIP’clic redélestera cette dernière voie
pendant1minute, puis pendant8minutes si lasurcharge
demeure après cette minute.
b La mesure de la consommationdu chauffage s'effectue
par tore extérieur (non polarisé) et s'enregistre par
tranches tarifaires (bleu, blanc, rouge, HP/HC).
b Une entrée recevant le secteur permet le forçage en
hors gel du chauffage (entrée 6). Cet ordre est prioritaire
par rapport aux commandes du boîtier en ambiance.
Il peut être donné par un interrupteur ou une
télécommande téléphonique.
Caractéristiques
b Alimentation : 230 V ± 10 %.
b Fréquence : 50 Hz.
b Puissance consommée par le FIP’clic : 7 W maxi.
b Sortie contacteur ECS : 230 V AC. Cette sortie est autoprotégée contre les
surintensités (50 mA - 11 VA).
b Sortie fil pilote : 50 mA max. (15 appareils de chauffage en parallèle maximum).
b Température de fonctionnement :
v -5 °C à +40 °C(boîtier d'ambiance)
v -5 °C à +55 °C(boîtier en tableau).
b Indice de protection : IP40.
b Type de câble recommandé pour la liaison avec le boîtier d'ambiance (B+, B-) :
v si c heminement dédié courant faible :
-câbleSYT105ou06
- blindage non relié
v si c heminement non dédié (cohabitation avec des câbles de puissance) :
-câble Batibus 0,75 mm2 ou à défaut le câble préconisé par EDF pour le téléreport
(téléinformation I1, I2)
- blindage relié (produit en tableau) à la massemétalliquela plus proche ou à défaut au
conducteur de protection PE.
b Longueur de câble vers le boîtier d'ambiance et la téléinformation EDF : 50 m maxi.
b Dimensions : 96 x 32 x 97 mm (boîtier d'ambiance).
b Poids : 200 g (boîtier d'ambiance).
En cas de problème
Constat Cause Solution
b Le produit FIP’clic ne fonctionne plus :
v les appareils de chauffage se mettent en confort
v la commande eau chaude sanitaire s'arrête
v le gestionnaire en ambiance s'éteint
v déclenchement éventuel du disjoncteur de branchement
b La led "liaison téléinformation" clignote sur le boîtier
en tableau
b Apparition du message "def bus" sur le boîtier en ambiance
b Contacteur HC non commandé en heures creuses
b La fonction dél estage du boîtier en tableau n'est plus assurée
b La période tarifaire n'est plus affichée sur le boîtier
en ambiance
b Déclenchement éventuel du disjoncteur de branchement
b Le message "def bus" apparaîtsurleboîtier en ambiance
b La led "liaison téléinformation" est éteinte sur le boîtier en
tableau
b Le FIP’clic en ambiance es t éteint
b Le programme du chauffage est respecté
b Le délestage et la commande de l'eau chaude sanitaire
restent opérationnels
b L'affichage de l'heure sur le boîtier en ambiance n'est pas
correct
Schneider Electric Industries SAS
89 boulevard Franklin Roosevelt
F-92500 Rueil Malmaison (France)
tel:+33(0)141298500
http://www.schneider-electric.com
Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d’installation en vigueur.
En raison de l’évolutiondes normes et du matériel, les caractéristiques et cotes d’encombrement données ne nous engagent qu’après confirmation
par nos services.
v coupure d'alimentation du FIP’clic v vérifier l'alimentation du FIP’clic
v coupure du bus de téléinformation
sur le boîtier en tableau
v le compteur électronique n'a pas
été paramétré par EDF pour
transmettre des informations du
type "télé info client"
v la communication entre les
2boîtiers est bloquée
v coupure de liaison entre le boîtier
en tableau et le boîtier en ambiance
v coupure secteur > 24 heures v paramétrer à nouveau l'heure dans
v vérifier les connexions
v compteur EDF à mettre en
téléinformation
v faire un essai de coupure secteur
v si le défaut persiste, contacter
l'Assistance Forum de
Schneider Electric
v vérifier les connexions
v vérifier le bon raccordement
des 2 produits
le menu du FIP’clic en ambiance
Réalisation:HeadLines0476180411 GHE11104AA
réf. : 15926 fr
FIP’clic
Gestionnaire fil pilote 2 zones
Comment utiliser votre gestionnaire fil pilote
Boîtier en ambiance
1 Heure
2 Jour
3 Période tarifaire bleu, blanc, rouge, HP/HC
4 Zone
5 Indication de fonctionnement : confort / confort-1 / confort-2 / réduit /
hors gel / arrêt (pour la zone affichée)
6 Mode de fonctionnement (pour la z one affichée)
Auto : fonctionnement automatique selon le programme en mémoire
Manu : fonctionnement manuel
7 Périodes "confort" par segment d'1 heure ( pour la zone affichée)
8 Touche de validation de l'information clignotante
9 Touche d'entrée dans le menu
10 Touche de visualisation de l'étatdelazone1etdedérogation
(confort / réduit) manuelle
11 Touche de visualisation de l'étatdelazone2etdedérogation
(confort / réduit) manuelle
12 Touches de navigation et de réglage des valeurs
Ce document
est à remettre
à l’utilisateur
Utilisez les fonctions de votre boîtier d'ambiance
Abaissez le capot et appuyer sur la touche . Une pression sur les
touches et vous permet de naviguer dans le menu et d'accéder
aux fonctions suivantes :
b réglage du jour puis de l'heure
b visualisation de la c onsommation selon les différentes périodes tarifaires
(HP/HC ou base), ainsi que la puissance maximale atteinte par votre chauffage
depuis votre dernier effacement. Cette information peut être utile pour envi sager
un abaissement de votre contrat EDF
b passage en mode hors-gel : maintien d'une température minimale de +8 °C
(quand le chauffage est en marche)
b passage en mode marche quand le chauffage est en mode arrêt ou hors-gel.
b passage en mode arrêt:arrêt total du chauffage
b programmation du chauffage
b programmation tarif Tempo :
v ECONOME
v SUPER ECO
v CONFORT.
Comment utiliser votre FIP’clic
Modifiez le jour et l'heure
b Appuyez sur la touche . Votre FIP’clic affiche "JOUR-HEUR".
Appuyer alors sur la touche .
1. modifiez le jour en appuyant sur la touche ou
validez avec la touche .
2. modifiez l'heure en appuyant sur la touche ou
validez avec la touche .
3. modifiez les minutes en appuyant sur la touche ou
validez avec la touche .
Visualisez votre consommation
b Appuyez sur la touche puis sur la touche . Votre FIP’clic
affiche "CONSO KWH".
b Appuyez sur la touche pour visualiser vos consommations :
v à l'aide de la touche ou , visualisez votre consommation
selon les différentes périodes tarifaires (Tempo, HP/HC ou base)
v pour remettre à 0 ces valeurs, appuyez sur l es touches ou
et faites lorsque votre FIP’clic affiche "EFFACER".
Activez les modes "hors gel" et "arrêt"
b Appuyez sur la touche puis plusieurs fois sur la touche
jusqu'à ce que le menu s'arrête sur la fonction "HORS GEL" ou
"ARRET".
b Appuyez sur la touche pour valider le passage dans un de
ces modes.
Activez le mode "marche"
b Appuyez sur la touche puis plusieurs fois sur la touche
jusqu'à ce que le menu s'arrête sur la fonction "MARCHE".
b Appuyez sur la touche pour valider le passage
dans ce mode.
Principe de programmation
Le principe consiste à programmer l'heure et l e jour de début
du mode "confort" puis l'heure et le jour de début du mode "réduit",
jusqu'à 3 fois par jour.
Exemple :
Lundi
R
0 6 9 12 14 18 23 (h)
Mardi
R
0 7 8 17 22 (h)
C : mode "confort"
R : mode "réduit"
CC CRR R
CCRR
Programmez votre FIP’clic
b Accédezà la programmationenappuyantsur puis jusqu'à
affichage du mode "programme", validez avec .
b Vous avez alors 4 possibilités en appuyant sur ou :
v "créer" pour construire le programme et le mémoriser
v "vérifier" pour visualiser le programme
v "modifier" pour faire évoluer le programme déjà en mémoire
v "effacer" pour supprimer une partie ou la totalité du programme en
mémoire (le jour et l'heure sont conservés) ou revenir au programme
usine.
Votre FIP’clic est pré-réglé en usine (zone 1 et zone 2)
Du lundi au vendredi : mode "confort" de 6 h à 8 h et de 17 h à 23 h.
Le samedi et le dimanche : mode "confort" de 8 h à 23 h
(mode "réduit" en dehors de ces plages horaires).
Créez votre programme
b Lorsque "créer" s'affiche sur l'écran, validez avec .
b Sélectionnez zone 1 à l'aide des touches ou puis validez
avec .
b Sélectionnez le mode "confort" à l'aide des touches ou
puis validez avec .
b Entrez l'heure de début du mode "confort"à l'aide des touches
ou puis validez avec .
b Répétez l'opération pour entrer les minutes.
b Sélectionnez le jour à l 'aide des touches ou puis validez
avec .
b Sélectionnez "enregistr" puis appuyez sur la touche pour
valider la programmation.
b Sélectionnez "continuer" pour programmer le mode "réduit"en
reprenant la même procédure qu'énoncéeprécédemment.
b Terminez par "fin" pour achever la programmation complète de la
zone 1 de v otre FIP’clic.
b Reprenez l'ensemble de cetteprocédurepour entrer votreprogramme
de la zone 2.
Votre FIP’clic vous permet aussi de copier l'heure de début d'un mode
sur plusieurs jours avec l a fonction "répéter".
Passez en "confort" ou "réduit" manuel"
b Zone 1 : appuyez sur la touche .
b Zone 2 : appuyez sur la touche .
1
2
Gérez les périodes tarifaires
En fonction du type d'économie souhaité, vous avez la possibilité de
choisir parmi 3 types de fonctionnement :
b ECONOME, CONFORT, SUPER ECO.
Période tarifaire
bleu bleu blanc blanc rouge rouge
Votre choix
Confort Confort -1 °C-2°C
Econome Confort -1 °C-2°C
Super Eco Confort -1 °C-2°C
Nota : régime adopté par votre FIP’clic pendant les périodes de confort.
b
Appuyez sur la touche puis plusieurs fois sur la touche .
Votre FIP’clic affiche "PRG TEMPO". Appuyer alors sur .
b Sélectionnez votre période tarifaire "ECONOME", "CONFORT"
ou "SUPER ECO" en appuyant sur la touche ou et validez
avec .
TempoHCTempoHPTempoHCTempoHPTempoHCTempo
HP
Schneider Electric Industries SAS
89 boulevard Franklin Roosevelt
F-92500 Rueil Malmaison (France)
tel:+33(0)141298500
http://www.schneider-electric.com
Commandez son ECS (eau chaude sanitaire)
b Lorsdel'installation du compteur électronique,choisirles périodes de
commande de l'ECS avec votre conseiller EDF.
Si vous êtes perdu
b Appuyez sur la touche jusqu'à retourner à l'affichage de
fonctionnement normal de votre FIP’clic.
Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d’installation en vigueur.
En raison de l’évolutiondes normes et du matériel, les caractéristiques et cotes d’encombrement données ne nous engagent qu’après confirmation
par nos services.
Réalisation:HeadLines0476180411 GHE11104AA
Adécouper suivant pointillés
Loading...
