MERLIN GERIN FIP2 User Manual

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

réf. 15926

FIP2 Gestionnaire fil pilote 2 zones Délesteur 3 voies

MERLIN GERIN

SCHNEIDER ELECTRIC

15932

MERLIN GERIN

multi 9 FIP 2

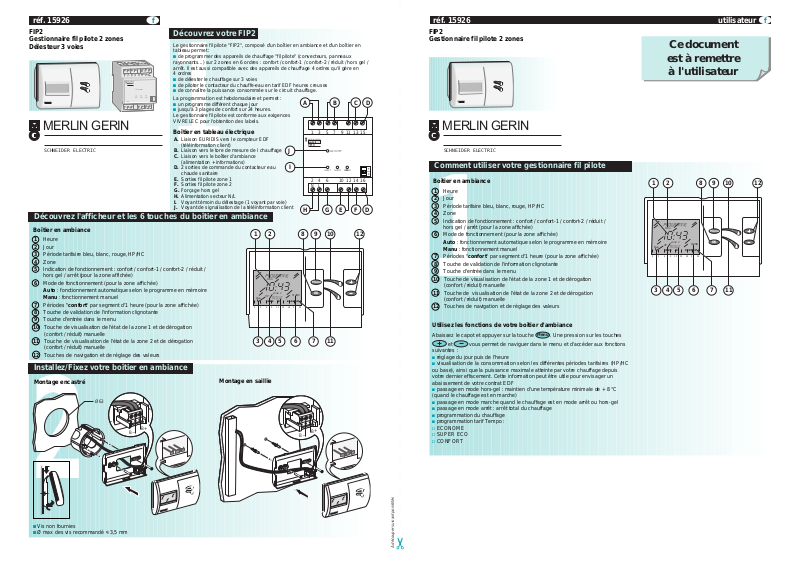

Découvrez votre FIP2

Le gestionnaire fil pilote "FIP2", composé d'un boîtier en ambiance et d'un boîtier en tableau permet :

b de programmer des appareils de chauffage "fil pilote" (convecteurs, panneaux

rayonnants...) sur 2 zones en 6 ordres : confort / confort-1 / confort-2 / réduit / hors gel / arrêt. Il est aussi compatible avec des appareils de chauffage 4 ordres qu'il gère en 4 ordres

b de délester le chauffage sur 3 voies

télé info EDF

voie 3

voie 2

voie 1

b de piloter le contacteur du chauffe-eau en tarif EDF heures creuses b de connaître la puissance consommée sur le circuit chauffage.

La programmation est hebdomadaire et permet :

b un programme différent chaque jour b jusqu'à 3 plages de confort sur 24 heures.

Le gestionnaire fil pilote est conforme aux exigences VIVRELEC pour l'obtention des labels.

Boîtier en tableau électrique

A. Liaison EURIDIS vers le compteur EDF

(téléinformation client)

B. Liaison vers le tore de mesure de I chauffage C. Liaison vers le boîtier d'ambiance

(alimentation + informations)

D. 2 sorties de commande du contacteur eau

chaude sanitaire

E. Sorties fil pilote zone 1 F. Sorties fil pilote zone 2 G. Forçage hors gel H. Alimentation secteur N/L I. Voyant témoin du délestage (1 voyant par voie) J. Voyant de signalisation de la téléinformation client

Découvrez l'afficheur et les 6 touches du boîtier en ambiance

Boîtier en ambiance

1 Heure 2 Jour 3 Période tarifaire bleu, blanc, rouge, HP/HC 4 Zone 5 Indication de fonctionnement : confort / confort-1 / confort-2 / réduit /

hors gel / arrêt (pour la zone affichée)

6 Mode de fonctionnement (pour la zone affichée)

Auto : fonctionnement automatique selon le programme en mémoire

Manu : fonctionnement manuel 7 Périodes "confort" par segment d'1 heure (pour la zone affichée) 8 Touche de validation de l'information clignotante 9 Touche d'entrée dans le menu

10 Touche de visualisation de l'état de la zone 1 et de dérogation

(confort / réduit) manuelle

11 Touche de visualisation de l'état de la zone 2 et de dérogation

(confort / réduit) manuelle

12 Touches de navigation et de réglage des valeurs

Installez/Fixez votre boîtier en ambiance

Montage encastré

Ø63

Montage en saillie

MAR

zone 1

bleu

02436912151821

MANU

54 113

réf. 15926 utilisateur

FIP2 Gestionnaire fil pilote 2 zones

Ce document

est à remettre

à l'utilisateur

E F

13 151197531

T C

14 161210642

MERLIN GERIN

SCHNEIDER ELECTRIC

Comment utiliser votre gestionnaire fil pilote

Boîtier en ambiance

1 Heure 2 Jour 3 Période tarifaire bleu, blanc, rouge, HP/HC 4 Zone 5 Indication de fonctionnement : confort / confort-1 / confort-2 / réduit /

hors gel / arrêt (pour la zone affichée)

6 Mode de fonctionnement (pour la zone affichée)

Auto : fonctionnement automatique selon le programme en mémoire

Manu : fonctionnement manuel 7 Périodes "confort" par segment d'1 heure (pour la zone affichée) 8 Touche de validation de l'information clignotante 9 Touche d'entrée dans le menu

10 Touche de visualisation de l'état de la zone 1 et de dérogation

(confort / réduit) manuelle

11 Touche de visualisation de l'état de la zone 2 et de dérogation

(confort / réduit) manuelle

12 Touches de navigation et de réglage des valeurs

Utilisez les fonctions de votre boîtier d'ambiance

Abaissez le capot et appuyer sur la touche

et vous permet de naviguer dans le menu et d'accéder aux fonctions

suivantes :

b réglage du jour puis de l'heure b visualisation de la consommation selon les différentes périodes tarifaires (HP/HC

ou base), ainsi que la puissance maximale atteinte par votre chauffage depuis votre dernier effacement. Cette information peut être utile pour envisager un abaissement de votre contrat EDF

b passage en mode hors-gel : maintien d'une température minimale de + 8 °C

(quand le chauffage est en marche)

b passage en mode marche quand le chauffage est en mode arrêt ou hors-gel b passage en mode arrêt : arrêt total du chauffage b programmation du chauffage b programmation tarif Tempo : v ECONOME v SUPER ECO v CONFORT

. Une pression sur les touches

MAR

zone 1

bleu

02436912151821

MANU

54 113

B D

b Vis non fournies b Ø max des vis recommandé y 3,5 mm

A découper suivant pointillés

✂

Comment utiliser votre FIP2

Modifiez le jour et l'heure

b Appuyez sur la touche

Appuyer alors sur la touche

1. modifiez le jour en appuyant sur la touche ou validez avec la touche

2. modifiez l'heure en appuyant sur la touche ou validez avec la touche

3. modifiez les minutes en appuyant sur la touche ou validez avec la touche

. Votre FIP2 affiche "JOUR-HEUR".

Visualisez votre consommation

b Appuyez sur la touche

affiche "CONSO KWH".

b Appuyez sur la touche v à l'aide de la touche ou , visualisez votre

consommation selon les différentes périodes tarifaires (Tempo, HP/HC ou base)

v pour remettre à 0 ces valeurs, appuyez sur les touches ou

et faites

Activez les modes "hors gel" et "arrêt"

b Appuyez sur la touche

jusqu'à ce que le menu s'arrête sur la fonction "HORS GEL"

ou "ARRET"

b Appuyez sur la touche

ces modes

Activez le mode "marche"

b Appuyez sur la touche

jusqu'à ce que le menu s'arrête sur la fonction "MARCHE"

b Appuyez sur la touche

mode

Principe de programmation

Le principe consiste à programmer l'heure et le jour de début du mode "confort" puis l'heure et le jour de début du mode "réduit", jusqu'à 3 fois par jour.

Exemple :

Lundi

RRRRCC C

6 91214 180 23 (h)

Mardi

RR RCC

C : mode "confort"

R : mode "réduit"

puis sur la touche . Votre FIP2

pour visualiser vos consommations

lorsque votre FIP2 affiche "EFFACER"

puis plusieurs fois sur la touche

pour valider le passage dans un de

puis plusieurs fois sur la touche

pour valider le passage dans ce

7 8170 22 (h)

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60

Programmez votre FIP2

Accédez à la programmation en appuyant sur jusqu'à affichage du mode "programme", validez avec

b Vous avez alors 4 possibilités en appuyant sur ou : v "créer" pour construire le programme et le mémoriser v "vérifier" pour visualiser le programme v "modifier" pour faire évoluer le programme déjà en mémoire v "effacer" pour supprimer une partie ou la totalité du programme en

mémoire (le jour et l'heure sont conservés) ou revenir au programme usine

Votre FIP2 est pré-réglé en usine (zone 1 et zone 2)

Du lundi au vendredi : mode "confort" de 6 h à 8 h et de 17 h à 23 h. Le samedi et le dimanche : mode "confort" de 8 h à 23 h (mode "réduit" en dehors de ces plages horaires).

Créez votre programme

b Lorsque "créer" s'affiche sue l'écran, validez avec b Sélectionnez zone 1 à l'aide des touches ou puis

validez avec

b Sélectionnez le mode "confort" à l'aide des touches ou

puis validez avec

b Entrez l'heure de début du mode "confort" à l'aide des touches

ou puis validez avec

b Répétez l'opération pour entrer les minutes b Sélectionnez le jour à l'aide des touches ou puis

validez avec

b Sélectionnez "enregistr" puis appuyez sur la touche

valider la programmation

b Sélectionnez "continuer" pour programmer le mode "réduit" en

reprenant la même procédure qu'énoncée précédemment

b Terminez par "fin" pour achever la programmation complète de la

zone 1 de votre FIP2.

b Reprenez l'ensemble de cette procédure pour entrer votre

programme de la zone 2 Votre FIP2 vous permet aussi de copier l'heure de début d'un mode sur plusieurs jours avec la fonction "répéter".

Passez en "confort" ou "réduit" manuel

b Zone 1 : appuyez sur la touche b Zone 2 : appuyez sur la touche

Gérez les périodes tarifaires

En fonction du type d'économie souhaité, vous avez la possibilité de choisir parmi 3 types de fonctionnement :

b ECONOME, CONFORT, SUPER ECO

période tarifaire bleu bleu blanc blanc rouge rouge

votre choix

Confort Confort - 1 °C - 2 °C Econome Confort - 1 °C - 2 °C Super Eco Confort - 1 °C - 2 °C

Nota : régime adopté par votre FIP2 pendant les périodes de confort.

Appuyez sur la touche

. Votre FIP2 affiche "PRG TEMPO". Appuyer alors sur

b Sélectionnez votre période tarifaire "ECONOME", "CONFORT" ou

"SUPER ECO" en appuyant sur la touche ou et validez avec

Commandez son ECS (eau chaude sanitaire)

b Lors de l'installation du compteur électronique, choisir les périodes de commande de l'ECS avec votre conseiller EDF.

Si vous êtes perdu

b Appuyez sur la touche

fonctionnement normal de votre FIP2.

1 2

Tempo HC HP HC HP HC HP

puis plusieurs fois sur la touche

jusqu'à retourner à l'affichage de

En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services.

puis

pour

51111990AA

A découper suivant pointillés

✂

Raccordez

compteur électronique EDF

EDF

Déclic C 2 A

tore de mesure de I chauffage

MAR

zone 1

MANU

13 151197531

CT HC

bleu

02436912151821

eau chaude sanitaire

T C

forçage hors gel

Principe de fonctionnement du boîtier en tableau

b En cas de surconsommation

(puissance consommée > puissance souscrite), les appareils de chauffage commandés par les sorties 10, 12 et 14 sont arrêtés :

v Après 10 secondes, le FIP2 va relester

successivement la voie 1 puis la voie 2, puis la voie 3

v Si le relestage d'une voie provoque une nouvelle

surcharge, le FIP2 redélestera cette dernière voie pendant 1 minute, puis pendant 8 minutes si la surcharge demeure après cette minute

b La mesure de la consommation du chauffage

s'effectue par tore extérieur (non polarisé) et s'enregistre par tranches tarifaires (bleu, blanc, rouge, HP/HC)

b Une entrée recevant le secteur permet le forçage

en hors gel du chauffage (entrée 6). Cet ordre est prioritaire par rapport aux commandes du boîtier en ambiance. Il peut être donné par un interrupteur ou une télécommande téléphonique

14 161210642

fil pilote voie 3

fil pilote voie 2

fil pilote voie 1

Caractéristiques

b Alimentation : 230 V ± 10 % b Fréquence : 50 Hz b Puissance consommée par le FIP2 : 7 W maxi b Sortie contacteur ECS : 230 VAC. Cette sortie est autoprotégée contre les

surintensités (50 mA - 11 VA)

b Sortie fil pilote : 50 mA max. (15 appareils de chauffage en parallèle maximum) b Température de fonctionnement : v -5 °C à +40 °C (boîtier d'ambiance) v -5 °C à +55 °C (boîtier en tableau) b Indice de protection : IP40 b Type de câble recommandé pour la liaison avec le boîtier d'ambiance (B+, B-) v si cheminement dédié courant faible

- câble SYT1 05 ou 06

- blindage non relié

v si cheminement non dédié (cohabitation avec des câbles de puissance)

- câble BatiBUS 0,75 mm2 ou à défaut le câble préconisé par EDF pour le téléreport (téléinformation I1, I2)

- blindage relié (produit en tableau) à la masse métallique la plus proche ou à défaut au conducteur de protection PE

b Longueur de câble vers le boîtier d'ambiance et la téléinformation EDF : 50 m maxi b Dimensions : 96 x 32 x 97 mm (boîtier d'ambiance) b Poids : 200 g (boîtier d'ambiance).

En cas de problème

Constat Cause Solution

b le produit FIP2 ne fonctionne plus : v coupure d'alimentation du FIP2 v vérifier l'alimentation du FIP2

les appareils de chauffage se mettent en confort

v v la commande eau chaude sanitaire s'arrête v le gestionnaire en ambiance s'éteint v déclenchement éventuel du disjoncteur de

branchement

b la led "liaison téléinformation" clignote sur le v coupure du bus de téléinformation sur le boîtier v vérifier les connexions

boîtier en tableau en tableau v compteur EDF à mettre en téléinformation

b apparition du message "def bus" sur le boîtier v le compteur électronique n'a pas été paramétré

en ambiance par EDF pour transmettre des informations du type

contacteur HC non commandé en heures creuses

b b la fonction délestage du boîtier en tableau

n'est plus assurée

b la période tarifaire n'est plus affichée sur le

boîtier en ambiance

b déclenchement éventuel du disjoncteur de

branchement

b le message "def bus" apparaît sur le boîtier en v la communication entre les 2 boîtiers est bloquée v faire un essai de coupure secteur

ambiance v si le défaut persiste, contacter l'Assistance Forum

b la led "liaison téléinformation" est éteinte sur le de Schneider

boîtier en tableau

b le FIP2 en ambiance est éteint v coupure de liaison entre le boîtier en tableau et v vérifier les connexions b le programme du chauffage est respecté le boîtier en ambiance v vérifier le bon raccordement des 2 produits b le délestage et la commande de l'eau chaude

sanitaire restent opérationnels

b l'affichage de l'heure sur le boîtier en ambiance v coupure secteur > 24 heures v paramétrer à nouveau l'heure dans le menu du

n'est pas correcte FIP2 en ambiance

"télé info client"

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60

panneaux rayonnants ou convecteurs fil pilote ou thermostat fil pilote pour plancher ou plafond rayonnant (THFP)

En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services.

Zone 1Zone 2
