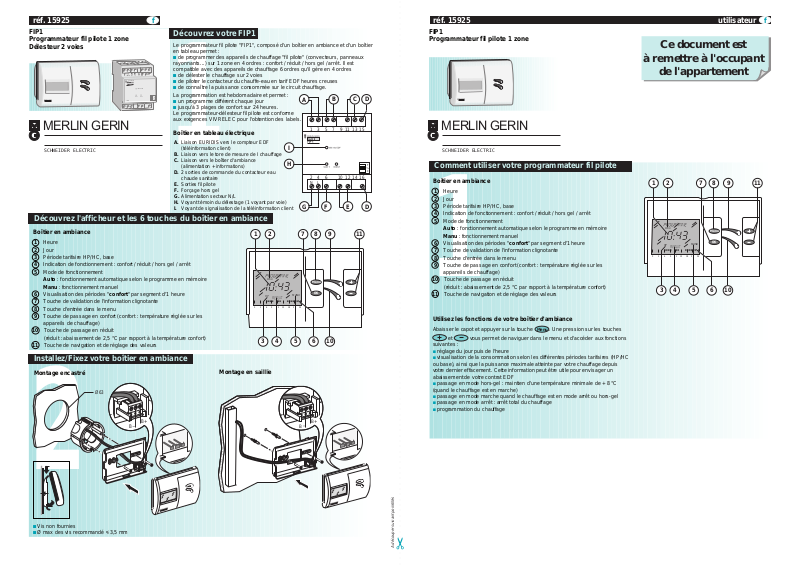

FIP1 Programmateur fil pilote 1 zone Délesteur 2 voies

MERLIN GERIN

SCHNEIDER ELECTRIC

15930

MERLIN GERIN

multi 9 FIP 1

Découvrez votre FIP1

Le programmateur fil pilote "FIP1", composé d'un boîtier en ambiance et d'un boîtier en tableau permet :

b de programmer des appareils de chauffage "fil pilote" (convecteurs, panneaux

rayonnants...) sur 1 zone en 4 ordres : confort / réduit / hors gel / arrêt. Il est compatible avec des appareils de chauffage 6 ordres qu'il gère en 4 ordres

b de délester le chauffage sur 2 voies

télé info EDF

voie 2

voie 1

b de piloter le contacteur du chauffe-eau en tarif EDF heures creuses b de connaître la puissance consommée sur le circuit chauffage.

La programmation est hebdomadaire et permet :

T C

b un programme différent chaque jour b jusqu'à 3 plages de confort sur 24 heures.

Le programmateur-délesteur fil pilote est conforme aux exigences VIVRELEC pour l'obtention des labels.

Boîtier en tableau électrique

A. Liaison EURIDIS vers le compteur EDF

(téléinformation client)

B. Liaison vers le tore de mesure de I chauffage C. Liaison vers le boîtier d'ambiance

(alimentation + informations)

D. 2 sorties de commande du contacteur eau

chaude sanitaire

E. Sorties fil pilote F. Forçage hors gel G. Alimentation secteur N/L H. Voyant témoin du délestage (1 voyant par voie) I. Voyant de signalisation de la téléinformation client

Découvrez l'afficheur et les 6 touches du boîtier en ambiance

Boîtier en ambiance

1 Heure 2 Jour 3 Période tarifaire HP/HC, base 4 Indication de fonctionnement : confort / réduit / hors gel / arrêt 5 Mode de fonctionnement

Auto : fonctionnement automatique selon le programme en mémoire

Manu : fonctionnement manuel 6 Visualisation des périodes "confort" par segment d'1 heure 7 Touche de validation de l'information clignotante 8 Touche d'entrée dans le menu 9 Touche de passage en confort (confort : température réglée sur les

appareils de chauffage)

10 Touche de passage en réduit

(réduit : abaissement de 2,5 °C par rapport à la température confort)

11 Touche de navigation et de réglage des valeurs

Installez/Fixez votre boîtier en ambiance

Montage encastré

Ø63

Montage en saillie

MAR

02436912151821

MANU

réf. 15925 utilisateur

FIP1 Programmateur fil pilote 1 zone

Ce document est

à remettre à l'occupant

de l'appartement

13 151197531

14 161210642

E D

MERLIN GERIN

SCHNEIDER ELECTRIC

T C

Comment utiliser votre programmateur fil pilote

Boîtier en ambiance

1 Heure 2 Jour 3 Période tarifaire HP/HC, base 4 Indication de fonctionnement : confort / réduit / hors gel / arrêt 5 Mode de fonctionnement

Auto : fonctionnement automatique selon le programme en mémoire

appareils de chauffage)

10 Touche de passage en réduit

(réduit : abaissement de 2,5 °C par rapport à la température confort)

11 Touche de navigation et de réglage des valeurs

Utilisez les fonctions de votre boîtier d'ambiance

Abaisser le capot et appuyer sur la touche

et vous permet de naviguer dans le menu et d'accéder aux fonctions

suivantes :

b réglage du jour puis de l'heure b visualisation de la consommation selon les différentes périodes tarifaires (HP/HC

ou base), ainsi que la puissance maximale atteinte par votre chauffage depuis votre dernier effacement. Cette information peut être utile pour envisager un abaissement de votre contrat EDF

b passage en mode hors-gel : maintien d'une température minimale de + 8 °C

(quand le chauffage est en marche)

b passage en mode marche quand le chauffage est en mode arrêt ou hors-gel b passage en mode arrêt : arrêt total du chauffage b programmation du chauffage

. Une pression sur les touches

MAR

02436912151821

MANU

B D

b Vis non fournies b Ø max des vis recommandé y 3,5 mm

A découper suivant pointillés

✂

MAR

MANU

02436912151821

13 151197531

14 161210642

eau chaude sanitaire

panneaux rayonnants ou convecteurs fil pilote ou thermostat fil pilote pour plancher ou plafond rayonnant (THFP)

forçage hors gel

EDF

fil pilote voie 1

CT HC

Déclic C 2 A

fil pilote voie 2

compteur électronique EDF

tore de mesure de I chauffage

T C

Comment utiliser votre FIP1

Modifiez le jour et l'heure

b Appuyez sur la touche

Appuyez alors sur la touche

1. modifiez le jour en appuyant sur la touche ou validez avec la touche

2. modifiez l'heure en appuyant sur la touche ou validez avec la touche

3. modifiez les minutes en appuyant sur la touche ou validez avec la touche

Visualisez votre consommation

b Appuyez sur la touche

affiche "CONSO KWH".

b Appuyez sur la touche v à l'aide de la touche ou , visualisez votre

consommation selon les différentes périodes tarifaires (HP/HC ou base)

v pour remettre à 0 ces valeurs, appuyez sur les touches ou

et faites

Activez les modes "hors gel" et "arrêt"

b Appuyez sur la touche

jusqu'à ce que le menu s'arrête sur la fonction "HORS GEL"

ou "ARRET"

b Appuyez sur la touche

ces modes

Activez le mode "marche"

b Appuyez sur la touche

jusqu'à ce que le menu s'arrête sur la fonction "MARCHE"

b Appuyez sur la touche

mode

Principe de programmation

Le principe consiste à programmer l'heure et le jour de début du mode "confort" puis l'heure et le jour de début du mode "réduit", jusqu'à 3 fois par jour.

Exemple :

Lundi

RRRRCC C

Mardi

RR RCC

C : mode "confort"

R : mode "réduit"

6 91214 180 23 (h)

. Votre FIP1 affiche "JOUR-HEUR".

puis sur la touche . Votre FP1

pour visualiser vos consommations

lorsque votre FIP1 affiche "EFFACER"

puis plusieurs fois sur la touche

pour valider le passage dans un de

puis plusieurs fois sur la touche

pour valider le passage dans ce

7 8170 22 (h)

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60

Programmez votre FIP1

Accédez à la programmation en appuyant sur la touche sur la touche jusqu'à affichage du mode "programme", validez

avec

b Vous avez alors 4 possibilités en appuyant sur les touches

ou :

v "créer" pour construire le programme et le mémoriser v "vérifier" pour visualiser le programme v "modifier" pour faire évoluer le programme déjà en mémoire v "effacer" pour supprimer une partie ou la totalité du programme en

mémoire (le jour et l'heure sont conservés) ou revenir au programme usine

Votre FIP1 est pré-réglé en usine

Du lundi au vendredi : mode "confort" de 6 h à 8 h et de 17 h à 23 h. Le samedi et le dimanche : mode "confort" de 8 h à 23 h (mode "réduit" en dehors de ces plages horaires)..

Créez votre programme

b Sélectionnez le mode "confort" à l'aide des touches ou

b Entrez l'heure de début du mode "confort" à l'aide des touches

b Répétez l'opération pour entrer les minutes b Sélectionnez le jour à l'aide des touches ou puis

validez avec

b Validez l'enregistrement de votre programmation avec la touche

b Sélectionnez "continuer" pour programmer le mode "réduit" b Reprenez la même procédure que précédemment b Terminez par "fin" pour terminer la programmation complète de

votre FIP1. Votre FIP1 vous permet aussi de copier l'heure de début d'un mode

sur plusieurs jours avec la fonction "répéter".

Passez en "confort" ou "réduit" manuel

b Activez le mode "confort" en appuyant sur la touche b Activez le mode "réduit" en appuyant sur la touche

Commandez son ECS (eau chaude sanitaire)

b Lors de l'installation du compteur électronique, choisir les périodes

de commande de l'ECS avec votre conseiller EDF.

Si vous êtes perdu

b Appuyez sur la touche

fonctionnement normal de votre FIP1.

puis validez avec

ou puis validez avec

En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services.

jusqu'à retourner à l'affichage de

puis

51111989AA

A découper suivant pointillés

✂

Raccordez

Principe de fonctionnement du boîtier en tableau

b En cas de surconsommation

(puissance consommée > puissance souscrite), les appareils de chauffage commandés par les sorties 10 et 12 sont arrêtés :

v Après 10 secondes, le FIP1 va relester

successivement la voie 1 puis la voie 2

v Si le relestage d'une voie provoque une nouvelle

surcharge, le FIP1 redélestera cette dernière voie pendant 1 minute, puis pendant 8 minutes si la surcharge demeure après cette minute

b La mesure de la consommation du chauffage

s'effectue par tore extérieur (non polarisé) et s'enregistre par tranches tarifaires (HP/HC)

b Une entrée recevant le secteur permet le forçage

en hors gel du chauffage (entrée 6). Cet ordre est prioritaire par rapport aux commandes du boîtier en ambiance. Il peut être donné par un interrupteur ou une télécommande téléphonique

En cas de problème

Constat Cause Solution

b le produit FIP1 ne fonctionne plus : v coupure d'alimentation du FIP1 v vérifier l'alimentation du FIP1

les appareils de chauffage se mettent en confort

v v la commande eau chaude sanitaire s'arrête v le gestionnaire en ambiance s'éteint v déclenchement éventuel du disjoncteur de

branchement

b la led "liaison téléinformation" clignote sur le v coupure du bus de téléinformation sur le boîtier v vérifier les connexions

boîtier en tableau en tableau v compteur EDF à mettre en téléinformation

b apparition du message "def bus" sur le boîtier v le compteur électronique n'a pas été paramétré

en ambiance par EDF pour transmettre des informations du type

contacteur HC non commandé en heures creuses

b b la fonction délestage du boîtier en tableau

n'est plus assurée

b la période tarifaire n'est plus affichée sur le

boîtier en ambiance

b déclenchement éventuel du disjoncteur de

branchement

b le message "def bus" apparaît sur le boîtier en v la communication entre les 2 boîtiers est bloquée v faire un essai de coupure secteur

ambiance v si le défaut persiste, contacter l'Assistance Forum

b la led "liaison téléinformation" est éteinte sur le de Schneider

boîtier en tableau

b le FIP1 en ambiance est éteint v coupure de liaison entre le boîtier en tableau et v vérifier les connexions b le programme du chauffage est respecté le boîtier en ambiance v vérifier le bon raccordement des 2 produits b le délestage et la commande de l'eau chaude

sanitaire restent opérationnels

b l'affichage de l'heure sur le boîtier en ambiance v coupure secteur > 24 heures v paramétrer à nouveau l'heure dans le menu du

n'est pas correcte FIP1 en ambiance

"télé info client"

Caractéristiques

b Alimentation : 230 V ± 10 % b Fréquence : 50 Hz b Puissance consommée par le FIP1 : 7 W maxi b Sortie contacteur ECS : 230 VAC. Cette sortie est autoprotégée contre les

surintensités (50 mA - 11 VA)

b Sortie fil pilote : 50 mA max. (15 appareils de chauffage en parallèle maximum) b Température de fonctionnement : v -5 °C à +40 °C (boîtier d'ambiance) v -5 °C à +55 °C (boîtier en tableau) b Indice de protection : IP40 b Type de câble recommandé pour la liaison avec le boîtier d'ambiance (B+, B-) v si cheminement dédié courant faible

- câble SYT1 05 ou 06

- blindage non relié

v si cheminement non dédié (cohabitation avec des câbles de puissance)

- câble BatiBUS 0,75 mm2 ou à défaut le câble préconisé par EDF pour le téléreport (téléinformation I1, I2)

- blindage relié (produit en tableau) à la masse métallique la plus proche ou à défaut au conducteur de protection PE

b Longueur de câble vers le boîtier d'ambiance et la téléinformation EDF : 50 m maxi b Dimensions : 96 x 32 x 97 mm (boîtier d'ambiance) b Poids : 200 g (boîtier d'ambiance).

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60

En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services.

51111989AA
