McCulloch T26CS, AT26CCMC User guide [de]

T26CS
((((AAAATTTT22226666CCCCCCCCMMMMCCCC))
))
GB Operator’s manual 2-22 SE Bruksanvisning 23-43 DK Brugsanvisning 44-64 FI Käyttöohje 65-85 NO Bruksanvisning 86-106 FR Manuel d’utilisation 107-127 NL Gebruiksaanwijzing 138-148 IT Istruzioni per l’uso 149-169 ES Manual de instrucciones 170-191 DE Bedienungsanweisung 192-213 PT Instruções para o uso 214-235 HU Használati utasítás 236-256 PL Instrukcja obs∏ugi 257-278 EE Käsitsemisõpetus 279-299 LV Lieto‰anas pamÇc¥ba 300-321
LT Naudojimosi instrukcijos 322-343 SK Návod na obsluhu 344-365 RS Priruãnik 366-387 HR Priruãnik 388-409 SI Navodila za uporabo 410-431 BA Uputstvo o upotrebi 432-453 CZ Návod k pouÏití 454-475 RU уководство по
эксплуатации 476-499
BG ъководство за
експлоатациЯ 500-525
UA ос´бник користувача 526-550 GR √‰ËÁ›Â˜ ¯Ú‹Ûˆ˜ 551-575 TR Kullanım kılavuzu 576-597 RO Instrucöiuni de utilizare 598-619
SYMBOLERKLÄRUNG
192 – German
Symbole
AT26CCMC
WARNUNG! Falsch oder nachlässig eingesetzte Rasentrimmer können schwere oder tödliche Verletzungen bei Benutzern oder anderen Personen verursachen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Benutzen Sie immer:
Schutzhelm in Bereichen, in denen Gefahr für von oben herabfallende Gegenstände besteht
Einen zugelassenen Gehörschutz
Zugelassener Augenschutz
Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.
Warnung vor hochgeschleuderten und abprallenden Gegenständen.
Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen.
Nur für nichtmetallische, flexible Schneidausrüstungen bestimmt, d. h. für Trimmerköpfe mit Trimmerfäden.
Pfeile, die die Grenzen für die Platzierung des Handgriffhalters markieren.
Stets zugelassene Schutzhandschuhe tragen.
Rutschfeste und stabile Stiefel tragen.
Daf
ür sorgen, dass das Haar nicht weiter
als auf Schulterhöhe herabfä
llt.
Choke: Den Chokehebel in Choke­Lage führen.
Den Chokehebel in BETRIEB-Lage führen.
Kraftstoffpumpe
Tanken.
Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.
Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.
Zum Abstellen des Motors den Stoppschalter auf Stopp stellen. ACHTUNG! Der Stoppschalter geht automatisch in die Startstellung zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung daher stets die Zündkappe von der Zündkerze entfernt werden.
Stets zugelassene Schutzhandschuhe tragen.
Regelmäßige Reinigung ist notwendig.
Visuelle Kontrolle.
Ein zugelassener Augenschutz muss getragen werden.
INHALT
German 193
Inhalt Vor dem Start ist Folgendes zu
beachten:
Die Bedienungsanweisung sorgfältig durchlesen.
SYMBOLERKLÄRUNG
Symbole ............................................................... 192
INHALT
Inhalt ..................................................................... 193
Vor dem Start ist Folgendes zu beachten: ............ 193
EINLEITUNG
Sehr geehrter Kunde! ........................................... 194
WAS IST WAS?
Was ist was am Trimmer? ..................................... 195
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Wichtig .................................................................. 196
Persönliche Schutzausrüstung ............................. 196
Sicherheitsausrüstung des Gerätes ..................... 197
Schneidausrüstung ............................................... 199
MONTAGE
Montage des Loophandgriffs ................................ 200
Montage und Demontage des zerlegbaren
Führungsrohrs ..................................................... 200
Montage der Schneidausrüstung ......................... 201
Montage von Trimmerschutz und Trimmerkopf ..... 201
UMGANG MIT KRAFTSTOFF
Sicherer Umgang mit Kraftstoff ............................ 202
Kraftstoff ............................................................... 202
Tanken .................................................................. 203
STARTEN UND STOPPEN
Kontrolle vor dem Start ......................................... 204
Starten und stoppen ............................................. 204
ARBEITSTECHNIK
Allgemeine Arbeitsvorschriften ............................. 206
WARTUNG
Vergaser ............................................................... 208
Schalldämpfer ....................................................... 208
Kühlsystem ........................................................... 209
Zündkerze ............................................................. 209
Zerlegbares Führungsrohr .................................. 209
Luftfilter ................................................................. 209
Gasregelzug prüfen und einstellen ....................... 210
Wartungsschema ................................................. 211
TECHNISCHE DATEN
Technische Daten ................................................. 212
EG-Konformitätserklärung .................................... 213
!
WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.
!
WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.
!
WARNUNG! Falsch oder nachlässig eingesetzte Rasentrimmer können schwere oder tödliche Verletzungen bei Benutzern oder anderen Personen verursachen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.
194 – German
EINLEITUNG
Sehr geehrter Kunde!
Vielen Dank, dass Sie sich für ein Produkt von McCulloch entschieden haben. Sie sind damit Teil einer langen Erfolgsgeschichte, denn die McCulloch Corporation begann bereits während des 2. Weltkriegs mit der Herstellung von Triebwerken. 1949 brachte McCulloch die erste leichte, von nur einer Person zu bedienende Kettensäge auf den Markt – eine Revolution in der Holzbearbeitung.
Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensägen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunächst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini-Kettensägen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.
Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklügelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer Kraftstoffverbrauch, weniger Lärm und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.
Wir hoffen, dass Sie mit Ihrem McCulloch-Produkt zufrieden sein werden, denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlängert werden, indem Sie alle Anweisungen des Benutzerhandbuchs bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sie bitte die Servicepartnersuche unter www.mcculloch.com.
Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.
Dieses Handbuch kann auch unter www.mcculloch.com. heruntergeladen werden.
German – 195
WAS IST WAS?
Was ist was am Trimmer?
5
6
14
15
8
7
10
1
11
12
13
9
1
3
2
4
16
1 Trimmerkopf 2 Schutz für die Schneidausrüstung 3 Führungsrohr 4 Führungsrohrverbindung 5 Loophandgriff 6 Gashebel 7 Stoppschalter 8 Gashebelsperre
9 Zündkappe und Zündkerze 10 Starthandgriff 11 Kraftstofftank 12 Luftfiltergehäuse 13 Kraftstoffpumpe 14 Choke 15 Bedienungsanweisung 16 Sperrstift
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
196 – German
Wichtig
Persönliche Schutzausrüstung
HELM Schutzhelm in Bereichen, in denen Gefahr für von oben
herabfallende Gegenstände besteht
GEHÖRSCHUTZ Ein Gehörschutz mit ausreichender Dämmwirkung ist zu
tragen.
AUGENSCHUTZ Es ist immer ein zugelassener Augenschutz zu tragen.
Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU­Länder erfüllen.
WICHTIG! Das Gerät ist nur für das Trimmen von Gras konstruiert. Das einzige Zubehör, für das die Motoreinheit als
Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.
Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.
Niemals mit einem Gerät arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausführung übereinstimmt.
Niemals mit einem defekten Gerät arbeiten. Die Kontroll­, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind genau zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung.
Vor der Inbetriebnahme müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sicher, dass Zündkerzenschutz und Zündkabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschließen.
Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m an herankommen. Wenn mehrere Anwender am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15 Meter betragen.
Vor dem Gebrauch der Maschine eine Gesamtüberprüfung durchführen, siehe Wartungsplan.
!
WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.
!
WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.
!
WARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät mit einem rückfedernden Stoppschalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Starthandgriff gestartet werden kann, können u. U. auch kleine Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkappe zu entfernen, wenn das Gerät ohne Aufsicht ist.
WICHTIG! Falsch oder nachlässig eingesetzte Rasentrimmer
können schwere oder tödliche Verletzungen bei Benutzern oder anderen Personen verursachen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.
Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.
!
WARNUNG! Bei Benutzung von Gehörschützern immer auf Warnsignale oder Zurufe achten. Den Gehörschutz immer abnehmen, sobald der Motor abgestellt ist.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
German 197
HANDSCHUHE Handschuhe sind dann zu tragen, wenn dies notwendig
ist, z. B. bei der Montage der Schneidausrüstung.
STIEFEL Rutschfeste und stabile Stiefel tragen.
KLEIDUNG Kleidung aus reißfestem Material wählen und nicht zu
weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß gehen. Schulterlanges Haar nicht offen tragen.
ERSTE HILFE Ein Erste-Hilfe-Set soll immer griffbereit sein.
Sicherheitsausrüstung des Gerätes
In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. (Siehe Kapitel Was ist was? um herauszufinden, wo die Sicherheitsdetails an Ihrem Gerät zu finden sind).
Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt.
Gashebelsperre
Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhindern. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff hält) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.
Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.
Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.
Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren.
WICHTIG! Service und Reparatur des Gerätes erfordern eine
Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.
!
WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.
A
B
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
198 – German
Siehe die Anweisungen unter der Überschrift Start. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung völlig zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, ist die Leerlaufeinstellung des Vergasers zu kontrollieren. Siehe die Anweisungen unter der Überschrift Wartung.
Stoppschalter
Mit dem Stoppschalter wird der Motor abgestellt.
Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird.
Schutz für die Schneidausrüstung
Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.
Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.
Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.
Schalldämpfer
Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldämpfer reduzieren zudem den Schadstoffgehalt der Abgase.
In Ländern mit warmem, trockenen Klima besteht erhöhte Brandgefahr. Bestimmte Schalldämpfer haben wir deshalb mit einem sog. Funken-fängernetz ausgestattet. Kontrollieren Sie, ob der Schalldämpfer Ihres Geräts ein solches Netz hat.
Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befolgt werden.
Niemals ein Gerät mit defektem Schalldämpfer benutzen. Regelmäßig kontrollieren, ob der Schalldämpfer fest am
Gerät montiert ist. Ist der Schalldämpfer Ihres Gerätes mit einem
Funkenfangnetz versehen, muss dieses regelmäßig gereinigt werden. Ein verstopftes Netz verursacht ein Heißlaufen des Motors mit schweren Motorschäden als Folge.
!
WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.
!
WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
German 199
Schneidausrüstung
Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:
Erreicht eine maximale Schneidleistung.
Verlängert die Lebensdauer der Schneidausrüstung.
Trimmerkopf
Nur die empfohlenen Trimmerköpfe und Fäden verwenden. Sie sind vom Hersteller für eine bestimmte Motorgröße getestet worden. Dies ist besonders wichtig, wenn ein vollautomatischer Trimmerkopf verwendet wird. Benutzen Sie nur die empfohlene Schneidausrüstung. Siehe das Kapitel Technische Daten.
Im Allgemeinen erfordert ein kleineres Gerät kleine Trimmerköpfe und umgekehrt. Der Grund hierfür ist, dass der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf herausschleudern und dabei auch den Widerstand des zu mähenden Grases überwinden muss.
Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Faden eine größere Motorleistung als ein kurzer.
Darauf achten, dass das Messer am Trimmerschutz intakt ist. Es dient dazu, den Faden auf die richtige Länge zu schneiden.
Die Lebensdauer des Fadens lässt sich verlängern, indem man ihn für ein paar Tage in Wasser legt. Dadurch wird der Faden steifer und hält länger.
!
WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.
!
WARNUNG! Denken Sie daran:
Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde sollte das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!
WICHTIG! Die Schneidausrüstung immer nur mit dem von uns
empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.
Zum korrekten Einlegen des Fadens und zur Wahl des richtigen Fadendurchmessers siehe die Anweisungen für die Schneidausrüstung.
!
WARNUNG! Den Motor immer abstellen, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung völlig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.
!
WARNUNG! Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen.
WICHTIG! Stets darauf achten, dass der Trimmerfaden fest und
gleichmäßig auf die Rolle gewickelt wird, andernfalls entstehen im Gerät gesundheitsschädliche Vibrationen.
MONTAGE
200 – German
Montage des Loophandgriffs
Den Loophandgriff auf das Führungsrohr klemmen. Bitte beachten, dass der Loophandgriff zwischen den Pfeilmarkierungen am Führungsrohr montiert werden muss.
Bolzen, Klemmblech und Flügelmutter gemäß Abbildung montieren. Die Flügelmutter anziehen.
Montage und Demontage des zerlegbaren Führungsrohrs
Montage:
Lösen Sie die Kupplung, indem Sie den Knauf drehen.
Richten Sie den Vorsprung am Ansatzstück (A) mit der Öffnung an der Kupplung (B) aus.
Drücken Sie das Ansatzstück bis zum Einrasten in die Kupplung.
Ziehen Sie den Knauf fest an, bevor Sie die Einheit verwenden.
Demontage:
Lösen Sie die Kupplung, indem Sie den Knauf (mindestens dreimal) drehen.
Halten Sie die Taste (C) gedrückt. Halten Sie das Motorende sicher fest und ziehen Sie das Ansatzstück gerade aus der Kupplung heraus.
B
A
C
MONTAGE
German 201
Montage der Schneidausrüstung
Montage von Trimmerschutz und Trimmerkopf
Den Schutz gemäß Abbildung montieren. Fest anziehen.
Staubschutz an die Achse montieren. Die Mutter soll ganz vom Staubschutz umschlossen sein.
Den Staubschutz mit dem Rollgabelschlüssel festhalten, damit die Achse nicht rotieren kann.
Den Trimmerkopf auf die Achse schrauben.
!
WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.
UMGANG MIT KRAFTSTOFF
202 – German

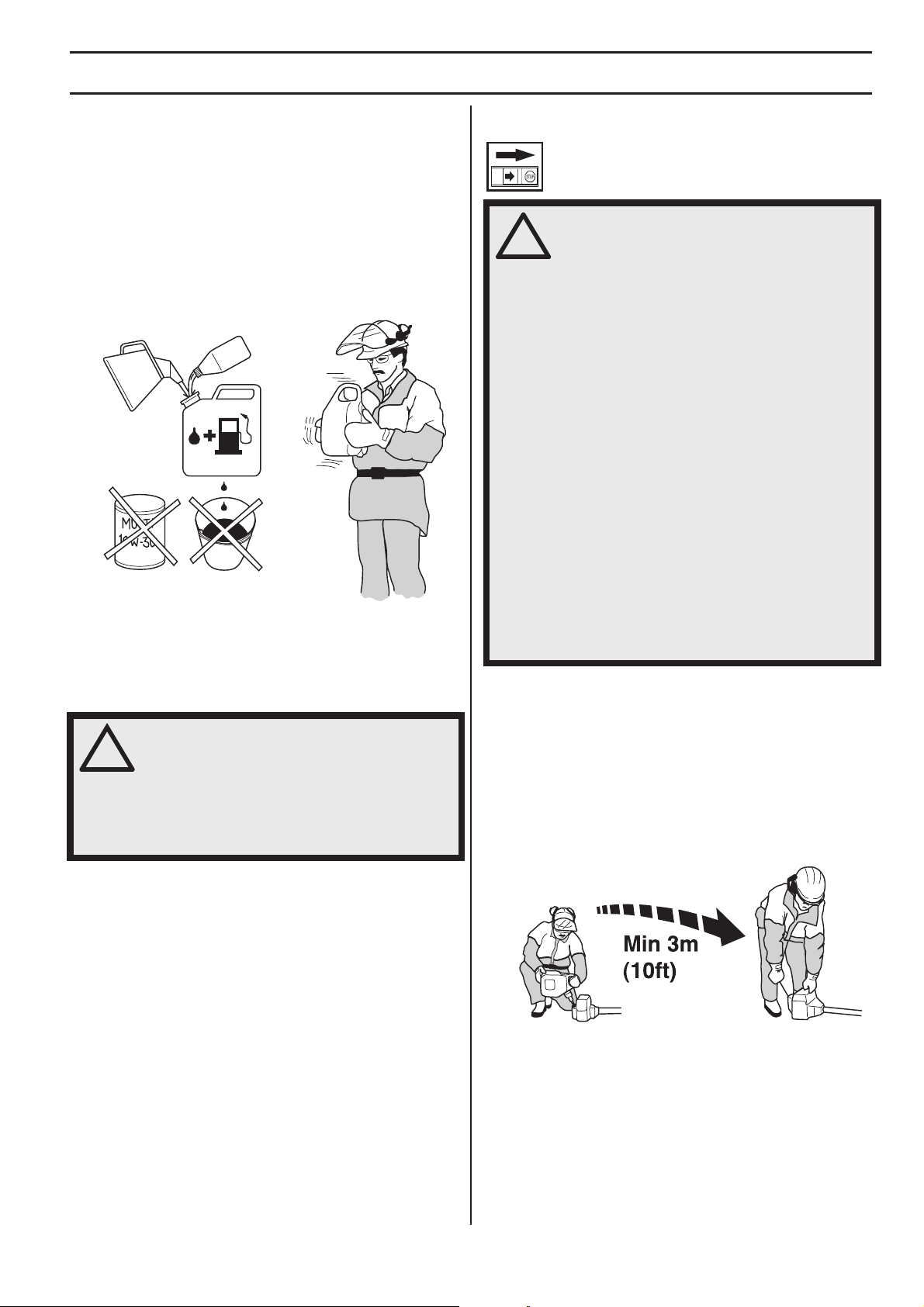

Sicherer Umgang mit Kraftstoff
Das Gerät niemals starten, wenn: 1 Wenn Kraftstoff darüber verschüttet wurde. Alles
abwischen und restliches Benzin verdunsten lassen.
2 Wenn Sie Kraftstoff über sich selbst oder Ihre
Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.
3 Wenn es Kraftstoff leckt. Tankdeckel und
Tankleitungen regelmäßig auf Undichtigkeiten überprüfen.
Transport und Aufbewahrung
Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank zu leeren. An der nächsten Tankstelle können Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen.
Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.
Bei Transport oder Aufbewahrung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.
Sichern Sie das Gerät beim Transport, um Leckagen von Kraftstoff und Sach- oder Personenschäden zu vermeiden.
Um ein ungewolltes Starten des Motors zu vermeiden, ist die Zündkappe bei der Langzeitaufbewahrung und bei allen Servicemaßnahmen zu entfernen, sowie wenn das Gerät ohne Aufsicht ist.
Kraftstoff
ACHTUNG! Das Gerät ist mit einem Zweitaktmotor
ausgestattet und daher ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumischende Ölmenge unbedingt genau abgemessen werden. Wenn kleine Kraftstoffmengen gemischt werden, wirken sich auch kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.
Benzin
ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit
mind. 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.
Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.
Ethanol-Kraftstoffgemisch, E10 kann verwendet werden (max. 10 %ige Ethanol-Mischung). Die Verwendung von Ethanol-Mischungen höher als E10 führt zu Magerlauf, der Motorschäden verursachen kann.
Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.
Wenn kontinuierlich bei hohen Drehzahlen gearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.
Zweitaktöl
Das beste Resultat und die beste Leistung wird mit Universal, Universal powered by McCULLOCH­Zweitaktmotoröl erzielt, das speziell für unsere luftgekühlten Zweitaktmotoren hergestellt wird.
Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.
Niemals Öl für Viertaktmotoren verwenden.
Eine unzureichende Ölqualität oder ein zu fettes Öl/ Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.
Mischungsverhältnis
!
WARNUNG! Beim Umgang mit Kraftstoff vorsichtig sein. Denken Sie an das Feuer­und Explosionsrisiko und an die Gefahr des Einatmens.
!
WARNUNG! Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen.Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.
Benzin
Zweitaktöl, Liter
40:1
1 US. gal 3.2 oz. 95 ml (cc) 5 Liter 4.3 oz. 125 ml (cc) 1 lmp. Gal. 4.3 oz. 125 ml (cc) Mischverhältnis40 Teile Benzin und 1 Teil
Zweitaktöl.
1 ml = 1 cc
UMGANG MIT KRAFTSTOFF
German 203
Mischen
Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben.
Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).
Kraftstoff höchstens für einen Monat im Voraus mischen.
Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.
Tanken
Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.
Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten lassen.
Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebsstörungen.
Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemischt ist.
!
WARNUNG! Der Schalldämpfer des Katalysators ist sehr heiß, sowohl beim Betrieb als auch nach dem Abstellen. Dies gilt auch bei Leerlaufbetrieb. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Nähe befinden.
!
WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:
Den Kraftstoff draußen in Abwesenheit von Funken und Flammen mischen und eingießen.
Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.
Niemals bei laufendem Motor tanken.
Den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen.
Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.
Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen.
STARTEN UND STOPPEN
204 – German
Kontrolle vor dem Start
Trimmerkopf und Trimmerschutz auf Schäden und Risse kontrollieren. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgetauscht werden.
Das Gerät niemals ohne Schutz oder mit defektem Schutz benutzen.
Vor dem Start des Geräts müssen sämtliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.
Starten und stoppen
Starten
Kalter Motor
NOTE! Kürzen Sie Überstände auf 13 cm, um die Belastung des
Motors während des Anlassens und Aufwärmens zu minimieren.
Choke: Ihr Gerät verfügt über drei Choke-Positionen:
Full choke“ (Drosselklappe ganz geöffnet), Half choke“ (Drosselklappe halb geöffnet) und die Betriebsposition. Den Chokehebel in Choke-Lage führen.
Bewegen Sie den Gashebel in die Vollgasposition.
Kraftstoffpumpe: Drücken Sie die Gummiblase der
Kraftstoffpumpe 10 Mal.
Warten Sie 10 Sekunden.
Ziehen Sie schnell und kraftvoll am Starthandgriff,
maximal 6 Mal: Das Startseil niemals um die Hand
wickeln.
ACHTUNG! Das Startseil nicht ganz herausziehen und
den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät könnten die Folge sein.
!
WARNUNG! Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.
Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen. Das Gerät auf festem Untergrund abstellen. Darauf achten, dass die Schneidausrüstung keine Gegenstände berührt.
Sorgen Sie dafür, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsabstand beträgt 15 Meter.
!
WARNUNG! Wenn der Motor mit Vollgas gestartet wird, fängt die Schneidausrüstung sofort an zu rotieren.
x10
STARTEN UND STOPPEN
German 205
Bewegen Sie den Chokehebel in die Position Half Choke“, wenn der Motor klingt, als würde er anspringen.
Ziehen Sie mit dem Gashebel in Vollgasposition am Startseil bis der Motor startet.
Lassen Sie den Chokehebel nach dem Starten des Motors für 20 Sekunden in der Position Half choke“. Bewegen Sie den Chokehebel dann in die Betriebsposition.
Wenn der Motor nicht startet, bewegen Sie den Chokehebel in die Position Full choke“ und führen Sie die Schritte erneut aus.
Ziehen Sie das Startseil immer gerade heraus. Wenn Sie das Startseil schräg herausziehen, reibt das Seil über die Öse. Durch diese Reibung verschleißt das Seil schneller. Halten Sie den Starthandgriff immer fest, wenn das Seil eingerollt wird. Lassen Sie das Seil niemals frei aus der ausgerollten Position zurück schnellen. Dadurch könnte das Seil hängen bleiben oder ausfransen; außerdem könnte die Startvorrichtung beschädigt werden.
Warmer Motor
Den Chokehebel in BETRIEB-Lage führen.
Dann mit der rechten Hand den Starthandgriff greifen und das Startseil ziehen.
Stoppen
Zum Abstellen des Motors die Zündung ausschalten.
ACHTUNG! Der Stoppschalter geht automatisch in die Startstellung zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung daher stets die Zündkappe von der Zündkerze entfernt werden.
!
WARNUNG! Wenn der Motor mit Vollgas gestartet wird, fängt die Schneidausrüstung sofort an zu rotieren.
ARBEITSTECHNIK
206 – German
Allgemeine Arbeitsvorschriften
Grundlegende Sicherheitsvorschriften
1 Behalten Sie die Umgebung im Auge:
Um sicherzustellen, dass weder Menschen noch Tiere oder anderes Ihre Kontrolle über das Gerät beeinflussen können.
Um sicherzustellen, dass weder Menschen, Tiere noch Gegenstände Gefahr laufen, mit der Schneidausrüstung selber oder mit von der Schneidausrüstung hochgeschleuderten losen Gegenständen in Kontakt kommen.
ACHTUNG! Das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen.
2 Den Arbeitsbereich inspizieren. Alle losen
Gegenstände entfernen, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können.
3 Vermeiden Sie es, das Gerät bei schlechtem Wetter
zu benutzen. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.
4 Sicherstellen, dass Sie sicher gehen und stehen
können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein.
5 Eine sichere Arbeitsstellung mit festen Stand
einnehmen. Nicht übernehmen. Auf sicheren Stand achten und das Gleichgewicht bewahren.
6 Die Maschine stets mit beiden Händen halten. Die
Maschine auf der rechten Körperseite halten. Alle Körperteile von heißen Oberflächen fernhalten.
7 Alle Körperteile von rotierender Schneidausrüstung
fernhalten.
8 Kleiden Sie sich richtig. Tragen Sie niemals lose
sitzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes
Haar kann von beweglichen Teilen erfasst werden.
9 Die Schneidausrüstung muss sich unterhalb der Taille
befinden. 10 Beim Bewegen ist der Motor abzustellen. 11 Das Gerät niemals mit laufendem Motor
unbeaufsichtigt abstellen. 12 Niemals das Gerät verwenden, wenn Sie müde sind,
Alkohol getrunken oder Medikamente eingenommen
haben, die Ihre Sehkraft, Urteilsvermögen oder
Körperkontrolle beeinträchtigen können.
WICHTIG! Dieser Abschnitt behandelt grundlegende
Sicherheitsregeln für die Arbeit mit einem Trimmer. Wenn Sie in eine Situation kommen, die Sie in Bezug auf
die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt.
Vermeiden Sie, Arbeiten auszuführen, denen Sie sich nicht gewachsen fühlen.
Vor der Anwendung müssen Sie den Unterschied zwischen Forstfreischneiden, Grasfreischneiden und Grastrimmen verstehen.
!
WARNUNG! Weder der Benutzer der Maschine noch andere Personen dürfen versuchen, das Mähgut aufzusammeln, solange der Motor läuft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden können.
Stoppen Sie Motor und Schneidausrüstung, bevor Sie Material entfernen, das sich um den Trimmerkopf festgesetzt hat, da ansonsten Verletzungsgefahr besteht.
!
WARNUNG! Vorsicht bei weggeschleuderten Gegenständen.Stets einen zugelassenen Augenschutz tragen.Niemals über den Schutz der Schneidausrüstung beugen.Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.
Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollten sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen jemand nähert. Wenden Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.
ARBEITSTECHNIK
German 207
Grundlegende Arbeitstechnik
Nach jedem Arbeitsmoment den Motor im Leerlauf laufen lassen. Längerer Betrieb bei hoher Drehzahl ohne Belastung kann schwere Motorschäden verursachen.
Grastrimmen mit Trimmerkopf
Trimmen
Den Trimmerkopf direkt über die Erde halten und etwas neigen. Das Gras wird vom Fadenende abgeschnitten. Lassen Sie den Faden im eigenen Takt arbeiten. Pressen Sie den Faden nie in das Material hinein, das geschnitten werden soll.
Der Faden mäht mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und Beeten, er kann jedoch auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigen.
Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken.
Sauberschaben
Durch Sauberschaben kann unerwünschte Vegetation vollständig entfernt werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen lassen. ACHTUNG!
Bei dieser Technik wird der Faden verstärkt abgenutzt.
Bei der Arbeit an Steinen, Ziegeln, Beton, Metallzäunen usw. wird der Faden stärker abgenutzt und muss häufiger nachgestellt werden, als wenn er gegen Bäume oder Holzzäune schlägt.
Beim Trimmen und Sauberschaben nicht mit Vollgas arbeiten (80%), damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleiß ausgesetzt ist.
Mähen
Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde halten. Den Trimmerkopf nicht auf die Erde drücken, weil dadurch Rasen und Gerät beschädigt werden können.
Beim normalen Mähen sollte der Trimmerkopf nicht ständig den Boden berühren. Ständiger Kontakt kann zu erhöhtem Verschleiß oder zu Schäden am Trimmerkopf führen.
Säubern
Die Gebläsewirkung des rotierenden Fadens kann auch zum einfachen und schnellen Säubern dienen. Den Faden parallel etwas oberhalb der Fläche halten, die gereinigt werden soll, und das Gerät hin- und herführen.
Beim Mähen und Säubern erreicht man mit Vollgas das beste Resultat.
!
WARNUNG! Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsätzlich den Motor abstellen.
!
WARNUNG! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die auf Vibrationsschäden deuten. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten am häufigsten in den Fingern, Händen oder Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen.
WARTUNG
208 – German
Vergaser
Einstellung der Leerlaufdrehzahl
Vor den Einstellungen dafür sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist.
Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl mit der Leerlaufschraube T einstellen. Die Schraube T zunächst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt. Danach die T-Schraube gegen den Uhrzeigersinn drehen, bis die Schneidausrüstung stehenbleibt. Eine korrekt eingestellte Leerlaufdrehzahl ist dann erreicht, wenn der Motor in jeder Situation gleichmäßig läuft. Es sollte außerdem ein guter Abstand zu der Drehzahl bestehen, bei der die Schneidausrüstung sich zu drehen beginnt.
Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.
Schalldämpfer
ACHTUNG! Bestimmte Schalldämpfer sind mit
Katalysator ausgestattet. Im Kapitel Technische Daten können Sie nachlesen, ob Ihr Gerät einen Katalysator hat.
Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dämpfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind heiß und können Funken enthalten, die einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.
Manche Schalldämpfer sind mit einem speziellen Funkenfängernetz ausgestattet. Verfügt Ihr Gerät über einen solchen Schalldämpfer, sollten Sie das Netz mindestens einmal pro Monat reinigen. Dies geschieht am besten mit einer Stahlbürste. Bei Schalldämpfern ohne Katalysator sollte das Netz einmal in der Woche gereinigt und ggf. ausgetauscht werden. Bei Katalysatorschalldämpfern ist das Netz einmal im Monat zu kontrollieren und evtl. zu reinigen. Beschädigte Netze sind auszutauschen. Wenn das Netz häufig verstopft ist, kann dies ein Zeichen dafür sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihrem Fachhändler überprüfen. Wenn das Netz verstopft ist, wird das Gerät überhitzt, was Schäden an Zylinder und Kolben zur Folge hat.
NOTE! Das dargestellte hintere Gehäuse ist nur aus Gründen
der Übersichtlichkeit entfernt. Es ist nicht empfehlenswert, die Abdeckung zur Wartung des Siebes zu entfernen.
ACHTUNG! Das Gerät niemals benutzen, wenn sich der Schalldämpfer in schlechtem Zustand befindet.
!
WARNUNG! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sie an Ihren Händler/Ihre Servicewerkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariert ist.
!
WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!
WARTUNG
German 209

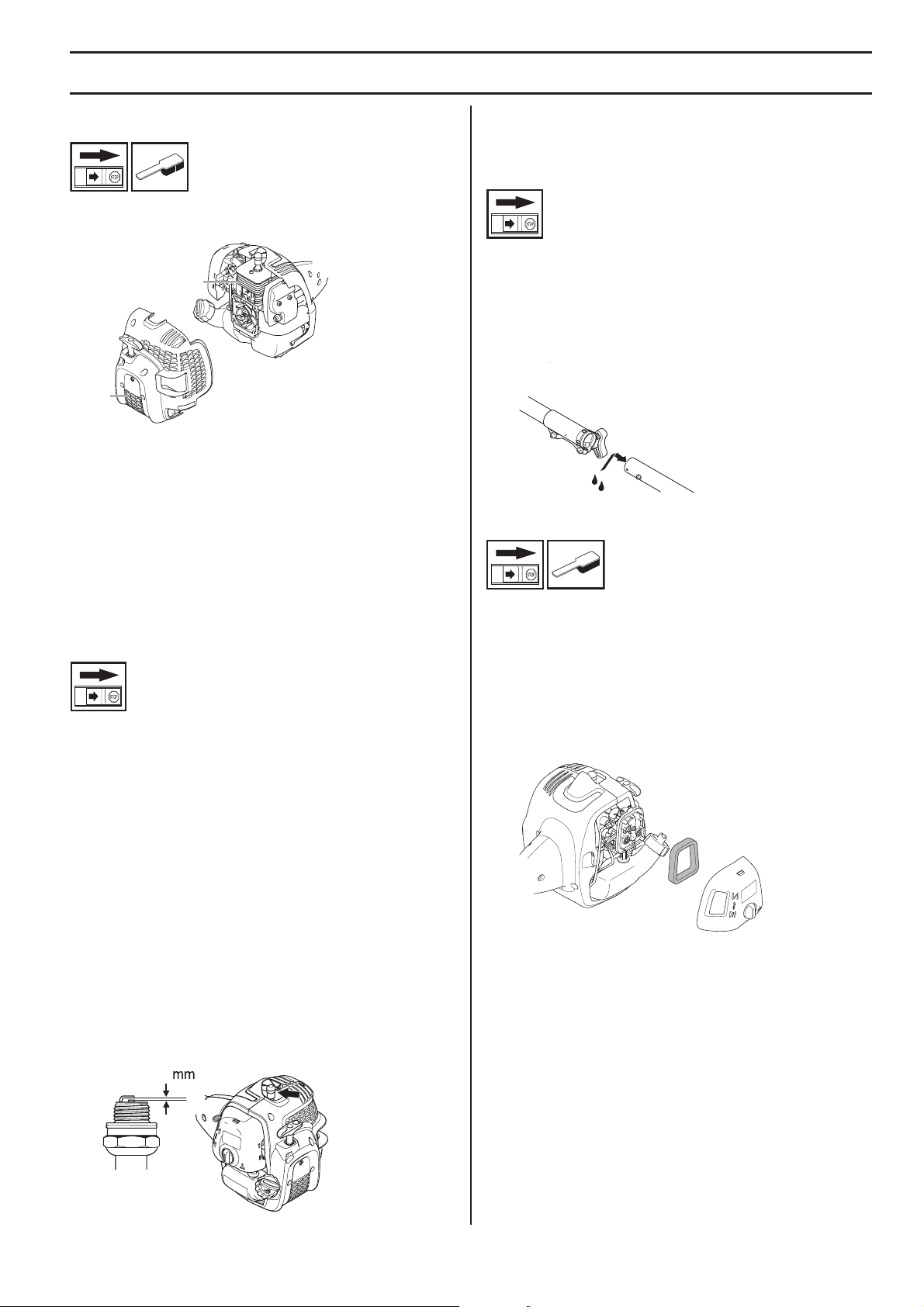

Kühlsystem
Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.
Das Kühlsystem besteht aus folgenden Komponenten: 1 Lufteinlass in der Startvorrichtung. 2 Kühlrippen des Zylinders. Reinigen Sie das Kühlsystem einmal jährlich mit einer
Bürste, bzw. öfter bei anspruchsvollen Arbeitsbedingungen. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, was Schäden an Zylinder und Kolben zur Folge haben kann.
Zündkerze
Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:
Falsch eingestellter Vergaser.
Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).
Verschmutzter Luftfilter.
Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.
Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,65 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln.
ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze
kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.
Zerlegbares Führungsrohr
Das Ende der Antriebswelle im unteren Führungsrohr ist alle 30 Betriebsstunden inwendig mit Fett zu schmieren. Es besteht die Gefahr, dass sich die Enden der Antriebswelle (Nutungsverband) bei den zerlegbaren Modellen ineinander fressen, wenn sie nicht regelmäßig geschmiert werden.
Luftfilter
Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:
Vergaserstörungen
Startschwierigkeiten
Leistungsminderung
Unnötigem Verschleiß der Motorteile.
Unnormal hohem Kraftstoffverbrauch.
Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonders staubigen Verhältnissen häufiger.
Reinigung des Luftfilters
Das Luftfiltergehäuse demontieren und den Filter herausnehmen. Den Filter in warmer Seifenlauge waschen. Dafür sorgen, dass der Filter trocken ist, wenn er wieder montiert wird.
Ein Luftfilter, der längere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist daher in regelmäßigen Abständen auszuwechseln. Beschädigte
Filter sind immer auszuwechseln.
Wenn das Gerät bei staubigen Verhältnissen angewendet wird, ist der Luftfilter einzuölen. Siehe die Anweisungen unter der Überschrift Einölen des Luftfilters.
1
2
0,65
WARTUNG
210 – German
Einölen des Luftfilters
Ausschließlich Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden.
Filter in einen Plastikbeutel stecken und Filteröl hineingießen. Plastikbeutel zur Verteilung des Öls kneten. Filter im Plastikbeutel ausdrücken und überschüssiges Öl entsorgen, bevor der Filter montiert wird. Niemals normales Motoröl verwenden. Dieses Öl läuft ziemlich schnell durch den Filter und setzt sich am Boden ab.
Gasregelzug prüfen und einstellen
Stellen Sie sicher, dass das Gaskabel bei ausgeschaltetem Motor und stillstehender Schneidausrüstung ausreichend gespannt ist. Das Gaskabel darf nicht zu schlaff sein, sonst kann das Gerät nicht mit Vollgas betrieben werden.
Stellen Sie die Mutter am Gaskabel entsprechend ein. Ziehen Sie die Kontermutter an.
German – 211
WARTUNG
Wartungsschema
Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.
Wartung
Wöchentliche Wartung
Monatliche Wartung
Jährliche Wartung
Das Gerät äußerlich reinigen. X Kontrollieren, ob Gashebelsperre und Gashebel
ordnungsgemäß funktionieren.
X
Die Funktion des Stoppschalters kontrollieren. X Kontrollieren, ob die Schneidausrüstung im Leerlauf rotiert. X Luftfilter reinigen. Bei Bedarf austauschen. X Den Schutz auf Schäden und Risse kontrollieren. Den Schutz
austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.
X
Den Trimmerkopf auf Schäden und Rissbildung kontrollieren. Bei Bedarf den Trimmerkopf austauschen.
X
Schrauben und Muttern nachziehen. X Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein
Kraftstoff ausläuft.
X
Kontrollieren, ob das Gaskabel korrekt gespannt ist. X Die Startvorrichtung und ihr Startseil kontrollieren. X Die Vibrationsdämpfer auf Beschädigung überprüfen. X Die Zündkerze äußerlich reinigen. Die Zündkerze demontieren
und den Elektrodenabstand prüfen. Den Abstand auf 0,65 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.
X
Den Vergaser von außen und den Bereich um ihn herum reinigen.
X
Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefüllt ist. Bei Bedarf Spezialfett nachfüllen.
X
Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen (gilt nur für Schalldämpfer ohne Katalysator).
X
Das Kühlsystem des Geräts reinigen. X Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf
Risse oder andere Schäden untersuchen.Bei Bedarf austauschen.
X
Alle Kabel und Anschlüsse kontrollieren. X Kupplung, Kupplungsfedern und Kupplungstrommel auf
Verschleiß kontrollieren.Bei Bedarf von einer autorisierten Servicewerkstatt austauschen lassen.
X
Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.
X
212 – German
TECHNISCHE DATEN
Technische Daten (AT26CCMC)
Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schallleistung (L
WA
) gemäß EG-Richtlinie 2000/14/ EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselben Models gemäß der Richtlinie 2000/14/EG berücksichtigt werden.
Anmerkung 2: Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 2,5dB (A).
Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1,5 m/s
2
.
T26CS
Motor
Hubraum, cm
3
26,2 Bohrung, mm 35,8 Hublänge, mm 26 Drehzahlbereich im Leerlauf, U/min. 2700-3300 Empfohlene max. Drehzahl, unbelastet, U/min 7800 Drehzahl der Abtriebswelle, U/min 7600 Motorhöchstleistung gemäß ISO 8893, kW/ U/min 0,75/8500 Katalysatorschalldämpfer Ja Drehzahlgeregeltes Zündsystem Ja
Zündanlage
Zündkerze TORCH CMR7H Elektrodenabstand, mm 0,65
Kraftstoff- und Schmiersystem
Füllmenge Kraftstofftank, cm3/Liter 550/0,55
Gewicht
Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg
5,0
Geräuschemissionen
(siehe Anmerkung 1) Gemessene Schallleistung dB(A) 106 Garantierte Schallleistung L
WA
dB(A) 109
Schallpegel
(siehe Anmerkung 2) Äquivalenter Schalldruckwert am Ohr des Anwenders,
gemessen gem. EN ISO 11806 und ISO 22868, dB(A): Ausgestattet mit Trimmerkopf (Original) 95
Vibrationspegel
(siehe Anmerkung 3) Äquivalente Vibrationspegel (a
hv,eq
) an den Griffen,
gemessen gemäß EN ISO 11806 und ISO 22867, m/s
2
Ausgestattet mit Trimmerkopf (Original), links/rechts 5,45/5,85
German – 213
TECHNISCHE DATEN
Die folgenden optionalen Universalhalterungen sind für die Verwendung mit den angegebenen Modellen verfügbar.
EG-Konformitätserklärung
Herausgeber: Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500. Husqvarna AB übernimmt alleinige Verantwortung für den benzinbetriebenen Rasentrimmer, Ladefläche(n)
AT26CCMC der entsprechenden Modelle McCULLOCH T26CS mit Seriennummern ab 2013. Nummer der Ladefläche sowie Modellnummer sind deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolgt vom Baujahr und der Seriennummer.
Die oben beschriebene Erklärung entspricht den Richtlinien des Rates:
- 2006/42/EG Maschinenrichtlinie“ 17. Mai 2006.
- 2004/108/EG über elektromagnetische Verträglichkeit“ 15. Dezember 2004
- 2000/14/EG "über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 08. Mai 2000
In Übereinstimmung gemäß Anlage V sind die angegebenen Schallwerte im Abschnitt Technische Daten“ des Benutzerhandbuchs zu finden.
Folgende Normen wurden angewendet:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:2009, CISPR 12:2007
Der TÜV Rheinland N.A. führte im Auftrag von Husqvarna AB eine freiwillige Typenprüfung gemäß AM50270954 durch – Konformitätsbescheinigung nach EG-Richtlinie 2006/42/EG für Maschinen. Wie auf dem Produkt angegeben, ist dieses Zertifikat für alle Produktionsstandorte und Ursprungsländer gültig. Der gelieferte Trimmer se entsprechen dem Exemplar, das der EU-Typenprüfung unterzogen wurde. Unterzeichnet im Auftrag von: Husqvarna AB, Huskvarna, Schweden, 01.11.2013.
Ronnie E. Goldman, Technischer Direktor. (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)
Zugelassenes Zubehör Typ
Schutz für die Schneidausrüstung , Teile-Nr.
T26CS Trimmerkopf P25 (Ø 2,0 mm Faden) 574 61 31-01
Zubehör Teile-Nr. Verwenden mit
Kultivatoraufsatz 577 61 62-02 T26CS Blasgerätzusatz 577 61 62-03 T26CS Kantenschneiderzusatz 577 61 62-04 T26CS Hochentasterzusatz 577 61 62-05 T26CS Heckenscherenzusatz 967 17 64-01 T26CS Motorsense-Anbauwerkzeug 577 61 62-06 T26CS
WWW.McCULLOCH.COM
´®z+XÆ}¶8B¨
´®z+XÆ}¶8B¨
2013-12-10
1156009-38
Original instructions
Bruksanvisning i original
Originale instruktioner
Alkuperäiset ohjeet
Originale instruksjoner
Originele instructies
Istruzioni originali
Instrucciones originales
Originalanweisungen
Instruções originais
Eredeti útmutatás
Instrukcja oryginalna
Originaaljuhend
Instrukcijas oriÆinÇlvalodÇ
Originalios instrukcijos
Pôvodné pokyny
Prvobitna uputstva
Originalne upute
Izvirna navodila
Originalne upute
PÛvodní pokyny
ригинальные инструкции
ригинални инструкции
сновн´ ´нструкц´»
∞Ú¯ÈΤ˜ Ô‰ÂÁ›Â˜
Orijinal talimatlar
Instrucöiuni iniöiale
Loading...
