MAXDATA PC

Handbuch Manual Ma­nuel Manuale Handleiding Handledningen Hånd­bok Vejledning Käyttöopas Instrukcja Használati

Handbuch Manual Manuel Manuale Handleiding

Handledningen Håndbok Vejledning Käyttöopas
Instrukcja Használati Handbuch Manual Manuel

Manuale Handleiding Handledningen Håndbok Vej­ledning Käyttöopas Instrukcja Használati Handbuch

Manual Manuel Manuale Handleiding Handled­ningen Håndbok Vejledning Käyttöopas Instrukcja

Használati Handbuch Manual Manuel Manuale

Handleiding Handledningen Håndbok Vejledning

MAXDATAPC(ATX)

Podręcznikużytkownika

PCATXPL1.1

Spistreści

Wprowadzenie 5

Dane techniczne ................................................................................................................ 6

Wskazówka ....................................................................................................................... 7

Uwagi do użytkownika .................................................................................................. 7

Laser (wskazówka dotycząca bezpieczeństwa) ............................................................ 7

Użytkowanie.................................................................................................................. 8

Komputer przyjazny dla środowiska .............................................................................. 8

Długotrwałe użytkowanie urządzenia ............................................................................ 8

Gwarancja możliwości zwrotu ....................................................................................... 8

Budowa urządzenia z komponentów wielokrotnego użytku ......................................... 8

Wymagania co do stosowanych tworzyw sztucznych ................................................... 9

Wymagania materiałowe co do płyt drukowanych ........................................................ 9

Produkcja tworzyw sztucznych ..................................................................................... 9

Emisja hałasu ................................................................................................................ 9

Akumulatory .................................................................................................................. 9

Informacje na temat zwrotu zużytych urządzeń elektrycznych i elektronicznych .........10

Zapotrzebowanie energii ..............................................................................................11

Denicja terminu „gwarancja rmy MAXDATA” .............................................................. 12

Okres gwarancji rmy MAXDATA ............................................................................... 12

Zakres gwarancji rmy MAXDATA .............................................................................. 12

Wyłączenie z gwarancji rmy MAXDATA .................................................................... 1

Ograniczenie odpowiedzialności rmy MAXDATA ...................................................... 15

Stosowane prawo ....................................................................................................... 15

Bezpieczeństwo danych .............................................................................................. 15

Wireless LAN .................................................................................................................. 16

Dodatkowe informacje dotyczące bezpieczeństwa użytkowania sprzętu wyposażonego

Znak CE dla urządzeń z wbudowanym Wireless LAN ................................................. 18

Ograniczenia .................................................................................................................... 19

Francja ......................................................................................................................... 19

Włochy ........................................................................................................................ 19

Holandia ...................................................................................................................... 19

Częstotliwości radiowe dla urządzeń wyposażonych w Wireless LAN ............................ 20

Częstotliwości ............................................................................................................. 20

Przepisy prawa ............................................................................................................ 21

Przygotowanie do pracy .................................................................................................. 22

...17

Zanimwłączyszkomputer 23

Zakres dostawy ............................................................................................................... 2

Ustawienie komputera .................................................................................................... 2

Temperatura i wilgotność ............................................................................................ 2

Podłączanie komputera ............................................................................................... 2

Unikaj ryzyka potknięcia .............................................................................................. 2

Nośniki danych ............................................................................................................ 24

Unikać wstrząsów ....................................................................................................... 24

Zapewnić odpowiednią wentylację ............................................................................. 24

Serwis/ Konserwacja/ Czyszczenie .................................................................................. 24



Szczegółowyopiskomputera 25

Części składowe komputera ............................................................................................ 25

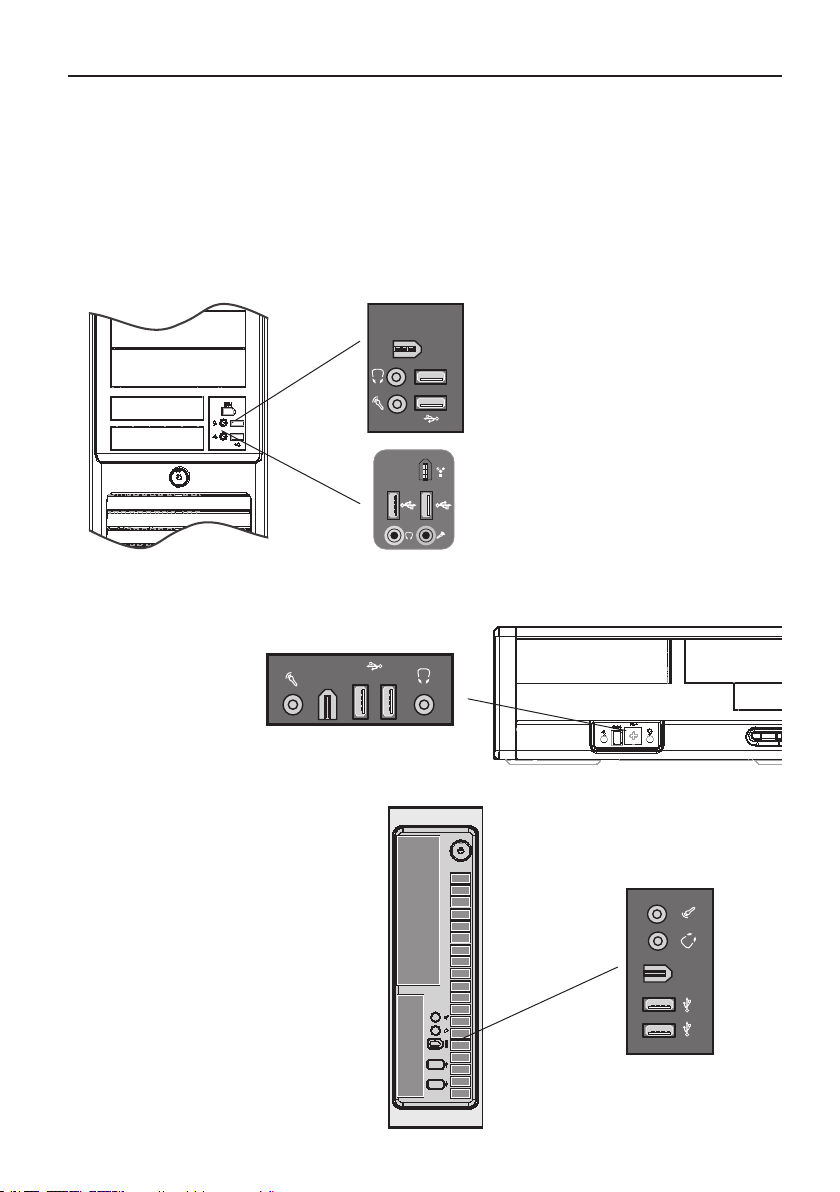

Widok z przodu ........................................................................................................... 25

Opcjonalne wyposażenie dodatkowe.......................................................................... 26

Widok z tyłu ................................................................................................................ 27

Podłączanie urządzeń peryferyjnych ................................................................................ 29

Podłączanie monitora .................................................................................................. 29

Podłączanie myszy ...................................................................................................... 0

Podłączanie klawiatury ................................................................................................ 0

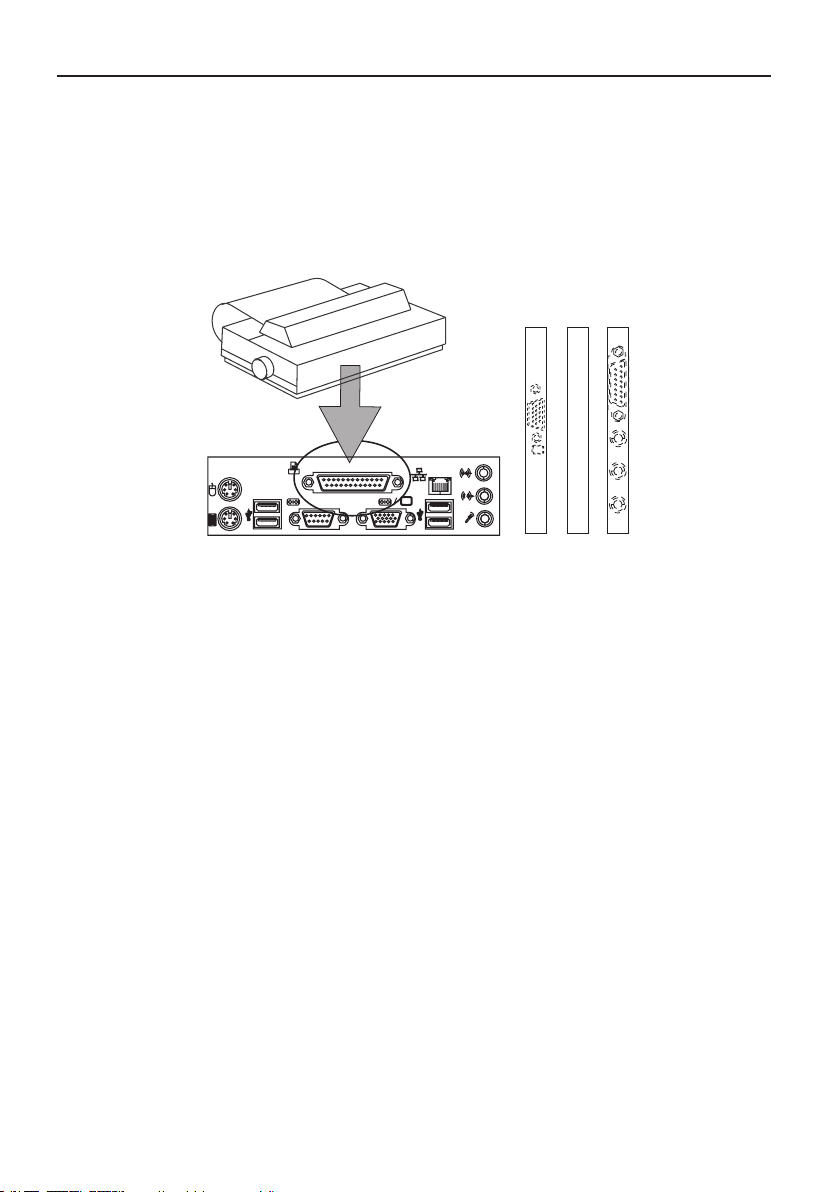

Podłączanie drukarki .................................................................................................... 1

Podłączanie kabla sieciowego .......................................................................................... 2

Włączanie komputera ...................................................................................................... 

Wyłączanie komputera .................................................................................................... 4

Akumulator CMOS .......................................................................................................... 4

Elementykomputera 35

Napęd dyskietek .............................................................................................................. 5

Sposób obchodzenia się z dyskietkami ....................................................................... 5

Napęd optyczny ............................................................................................................... 6

Usuwanieusterek 37

Indeks 3

4

Spis treści

9

Wprowadzenie

Gratulujemy zakupu komputera osobistego MAXDATA. Jesteśmy przekonani, że komputer
ten spełni Państwa wysokie wymagania. Niniejszy podręcznik umożliwi Państwu zapoznanie
się z elementami i właściwościami komputera MAXDATA. Dołożyliśmy wszelkich starań, aby
przekazać Państwu w tej publikacji kompletne i dokładne informacje na temat zakupionego
produktu. Nie przyjmujemy jednak odpowiedzialności za ewentualne błędy. W razie
problemów prosimy zwrócić się do sprzedawcy komputera. Będziemy Państwu wdzięczni
za wszelkie wskazania błędów, propozycje ulepszeń i krytykę. Wszelkie prawa zastrzeżone.
Niniejsza publikacja ani żadna jej część nie mogą być kopiowane w jakiejkolwiek formie (druk,
fotokopia, mikrolm i inne), ani przetwarzane lub rozpowszechniane w formie elektronicznej
bez uprzedniego uzyskania pisemnego zezwolenia producenta. Inne nazwy produktów mogą
być nazwami chronionymi i muszą być traktowane jako takie.

© Copyright 2008 MAXDATA International GmbH, Marl

5

Dane techniczne

Komputer wymaga zasilania prądem zmiennym 50/60 Hz. Podłączyć komputer do źródła
zasilania za pomocą załączonego kabla. Aby odłączyć źródło zasilania, wyjąć przewód z
gniazdka. Używać gniazda ze stykiem uziemiającym.
Napięcie zasilania (prądu zmiennego) wynosi 200-240 V.

Środowisko pracy:
Temperatura: 10°C - 5°C
Wilgotność powietrza: 0% - 70% względnej wilgotności powietrza
(bez skraplania)

Wymiary obudowy: Szerokość/ mm Wysokość/ mm Głębokość/ mm
Top tower: 198 440 500
Micro tower: 198 78 410
Micro tower: 190 65 420
Micro desktop: 60 14 420
Small desktop: 25 96 45

Pozostałe dane techniczne znajdują się na naklejce umieszczonej na opakowaniu (płyta
główna, karta graczna, karta dźwiękowa itd.)

6

Wprowadzenie

Wskazówka

Urządzenie zgodne jest z normą emisji zakłóceń EN 55022 i EN 61000--2, z normą
dotyczącą wpływu zakłóceń EN 55024 oraz z normą bezpieczeństwa elektrycznego EN

60950. Wprowadzenie zmian w urządzeniu bez zezwolenia producenta powoduje utratę
praw z tytułu gwarancji producenta co do zgodności z tymi normami. Postępowanie zgodne
ze wskazaniami w niniejszym podręczniku gwarantuje zachowanie zgodności z normami
Unii Europejskiej.

Uwagi do użytkownika

Niniejsze urządzenie zostało skonstruowane i sprawdzone w sposób zapewniający eliminację
zakłóceń. Stosując przewody zewnętrzne prosimy wziąć pod uwagę co następuje: Stosując
przewody inne niż dostarczone przez producenta wraz z komputerem należy upewnić
się, że spełniają one te same specykacje, co przewody oryginalne. Używać wyłącznie
osłoniętych kabli i upewnić się, że wszystkie urządzenia peryferyjne posiadają certykat
CE. Nie zastosowanie się do powyższych wymagań powoduje, że rma nie może udzielić
gwarancji na zgodność z przepisami i standardami.

Laser (wskazówka dotycząca bezpieczeństwa)

Uwaga!
Promieniowanie laserowe przy otwartej pokrywie!
Ten laser jest zawarty w napędach optycznych. Podczas demontażu i/ lub otwieraniu tego
napędu należy uważać, żeby:

• nie spoglądać w wiązkę, nawet przez przyrządy optyczne

• nie wystawiać się na ekspozycję na wiązkę

• unikać ekspozycji oczu lub skóry na bezpośrednią lub odbitą wiązkę.

Nieprzestrzeganie powyższych zaleceń może w najgorszym razie być przyczyną trwałej
ślepoty.
Wbudowane napędy optyczne nie zawierają części serwisowalnych lub naprawianych przez
użytkownika. Napędy optyczne mogą być naprawiane wyłącznie przez producenta. Produkty
laserowe klasy od 1 do B mogą być wykorzystywane w tym produkcie. Kiedy obudowa
jest zamknięta, to urządzenie spełnia wymagania dotyczące lasera klasy 1. Po otwarciu
urządzenia można mieć dostęp do urządzeń laserowych klasy B.
Wbudowane napędy optyczne nie zawierają części serwisowalnych lub naprawianych przez
użytkownika. Napędy optyczne mogą być naprawiane wyłącznie przez autoryzowanych
techników.

7

Użytkowanie

Niniejszy produkt nie jest przeznaczony do celów medycznych, podtrzymania lub ratowania
życia.

Komputer przyjazny dla środowiska

Przekazany Państwu system skonstruowany został zgodnie z zasadami ochrony środowiska.
Istnieje możliwość jego rozszerzenia, dopasowania i recyklingu. Informacje na temat utyliza­cji, recyklingu, zużycia energii i emisji zakłóceń dotyczące urządzeń posiadających certykat
ekologiczny „Blue Angel” można znaleźć w witrynie internetowej www.maxdata.com.

Długotrwałe użytkowanie urządzenia

Niniejszy komputer to system modularny. Poszczególne komponenty można łatwo
wymontować lub wymienić. Konstrukcja urządzenia umożliwia następujące rozszerzenia:

• Wbudowanie szybszego procesora

• Dokładanie lub wymianę modułów

• Dodawanie, wymianę lub podłączanie dalszych pamięci o dużej pojemności

• Ulepszenie

• Wolne wtyki dla rozszerzeń indywidualnych

Prosimy zapoznać się z załączonymi wskazówkami co do gwarancji.

karty gracznej

pamięci

Gwarancja możliwości zwrotu

Oferujemy Państwu możliwość zwrotu komputera, który nosi wyłącznie zwykłe ślady
użytkowania. Przyjęte urządzenia zostaną usunięte lub zutylizowane zgodnie z zasadami
ochrony środowiska. Urządzenie można oddać w lokalnym punkcie sprzedaży.

Budowa urządzenia z komponentów wielokrotnego użytku

Niniejsze urządzenie spełnia normę VDI 224 (konstrukcja produktów technicznych nadających
się do recyklingu). Norma ta reguluje następujące problemy:

• Unikanie stosowania nierozłącznych połączeń różnych materiałów. Połączenia
mechaniczne muszą być łatwo rozdzielane.

• Unikanie materiałów otoczonych innym materiałem

• Łatwość demontażu i naprawy

• Redukcja różnorodności materiałów

• Redukcja stosowania tworzyw sztucznych do elementów obudowy

• Większość elementów obudowy jest wykonana z tego samego materiału.

8

Wprowadzenie

Wymagania co do stosowanych tworzyw sztucznych

• Wszystkie tworzywa sztuczne wykorzystane do produkcji obudowy nie zawierają
dioksyn ani furanów.

• Wykorzystane tworzywa sztuczne zostały przetestowane pod względem składu
chemicznego i właściwości w niezależnym niemieckim laboratorium.

Wymagania materiałowe co do płyt drukowanych

• Wszyscy nasi dostawcy mają obowiązek zapewnienia, że płyty drukowane nie
zawierają dwufenolów (PCB) ani polibromowych eterów fenylowych (PBDE) lub
chloroparany.

Produkcja tworzyw sztucznych

• Wszystkie tworzywa sztuczne użyte do produkcji tego urządzenia zostały wykonane
zgodnie z normą ISO- 11469. Zapewnia to, że poszczególne pierwiastki mogą zostać
od siebie oddzielone w procesie recyklingu.

Emisja hałasu

Ten komputer spełnia wymagania dotyczące emisji zakłóceń określone w normie EN 27779,
a jego parametry nie przekraczają podanych w poniższej tabeli:

Rodzajdziałania PoziommocydźwiękuLW(dB(A))

(zgodnie z normą ISO- 9296)

Trybgotowości

Aktywnytwardydysk

< 48

< 55

Akumulatory

Niniejsze urządzenie nie jest zasilane akumulatorami zawierającymi metale ciężkie.
Zastosowane akumulatory litowe charakteryzują się dużą trwałością (> 10 lat). Podczas
obsługi, wymiany lub usuwania akumulatora należy stosować się do wskazówek zawartych
w tym podręczniku.

9

Informacje na temat zwrotu zużytych urządzeń elektrycznych i
elektronicznych w krajach UE zgodnie z dyrektywą 2002/96/EG i
odpowiadającymi jej przepisami krajowymi

a) Sens i cel oddzielnego gromadzenia

Użytkownicy urządzeń elektrycznych i elektronicznych zobowiązani są do oddzielnego
gromadzenia zużytych urządzeń. Zużytych urządzeń elektrycznych/elektronicznych nie wolno
usuwać razem z pozostałymi niesortowanymi odpadami osiedlowymi (domowymi), gdyż
urządzenia te zawierają szereg niebezpiecznych składników, stwarzających problemy przy
utylizacji odpadów. Ich gromadzenie niezależnie od pozostałych odpadów domowych jest
warunkiem specjalnego traktowania i odpowiedniego recyklingu urządzeń elektrycznych/
elektronicznych. Jest to konieczne ze względu na fakt, iż w wielu spośród urządzeń
elektrycznych i elektronicznych znajdują się składniki, które bez odpowiedniego recyklingu
mogą być niebezpieczne dla środowiska naturalnego. Wpólne usuwanie wszystkich odpadów
stwarzałoby możliwość przedostania się materiałów niebezpiecznych do zwykłych odpadów
domowych. W konsekwencji doszłoby do znacznego obciążenia środowiska naturalnego.

b) Znaczenie symbolu „przekreślonego pojemnika na odpady na kółkach”

Przekreślony pojemnik na odpady na kółkach symbolizuje oddzielne
gromadzenie odpadów.
Urządzenia elektryczne/elektroniczne oznaczone poniższym symbolem nie
mogą być usuwane z pozostałymi odpadami osiedlowymi (domowymi). Można
oddać je bezpłatnie do ogólnie dostępnych punktów ich gromadzenia.

c) Ponowne użycie, recykling i wykorzystanie surowców

Urządzenia elektryczne/elektroniczne zawierają dużą liczbę wartościowych surowców, np.
żelazo, aluminium lub miedź. Składniki takie należy sortować. Ich oddzielne gormadzenie i
sortowanie stanowi podstawę ekologicznej utylizacji i ochrony zdrowia ludzkiego.
W myśl stosownych przepisów producenci zobowiązani są m. in. ponosić koszty odbioru
i utylizacji urządzeń, o których mowa. Nadrzędnym celem jest przy tym ponowne użycie
i wykorzystanie surowców (recykling). Aby stało się to możliwe, użytkownicy chcący
pozbyć się tych urządzeń muszą przekazać je do gminnych punktów ich gromadzenia.
Aktywne wykorzystanie możliwości zwrotu i gromadzenia zużytych urządzeń elektrycznych/
elektronicznych przyczyni się do ich ponownego użycia, recyklingu i wykorzystania zawartych
w nich surowców, a tym samym do ochrony środowiska naturalnego.

d) Informacje o masie

Informacje dotyczące masy zakupionego produktu znajdują się w wykazie specykacji
zestawu (itemlist) oraz na opakowaniu.

10

Wprowadzenie

Zapotrzebowanie energii

Systemy komputerowe naszej rmy odznaczają się dużą oszczędnością energii. Na tabliczce
znamionowej komputera podano maksymalne zużycie energii przy całkowicie uruchomionym
systemie i pełnym obciążeniu zasilacza.
Po odłączeniu od źródła zasilania urządzenie jest zdolne do pracy przez około cztery
tygodnie.
Ustawienia trybu oszczędzania energii można ustawić w programie BIOS-Setup. Opis tej
czynności znajdą Państwo w podręczniku załączonym do płyty głównej. System nie zużywa
w ogóle energii tylko wtedy, gdy odłączony jest przewód sieciowy.

11

Denicja terminu „gwarancja rmy MAXDATA”

Gwarancja rmy MAXDATA obejmuje wszelkie defekty, spowodowane niewłaściwymi
komponentami oraz błędami wykonawczymi, które wystąpiły w określonym, specycznym
dla danego produktu czasie. Okres trwania gwarancji rozpoczyna się w dniu zakupu towaru
(data na oryginale rachunku dla klienta). Aby reklamacja została uznana, wymagane jest, aby
zgłaszany sprzęt wraz z prawidłowo wypełnioną Kartą Gwarancyjną oraz dowodem zakupu
zycznie dotarły do serwisu MAXDATA przed upływem ostatniego dnia obowiązywania
gwarancji. Roszczenia gwarancyjne należy zgłaszać w serwisie MAXDATA bezzwłocznie
po stwierdzeniu usterki. Zobowiązanie gwarancyjne rmy MAXDATA ogranicza się tylko
do naprawy, względnie wymiany uszkodzonych elementów. W przypadku, gdy naprawa
gwarancyjna wymaga wymiany części, element uszkodzony pozostaje własnością MAX­DATA. Bezpłatnie wymienione części nie powodują wydłużenia gwarancji ani nie są objęte
dodatkową gwarancją.
Informacje o odpowiednich warunkach gwarancji rmy MAXDATA można znaleźć w witrynie
internetowej pod adresem www.maxdata.com.

Okres gwarancji rmy MAXDATA

Warianty gwarancji standardowej są specyczne dla danych produktów i można zapoznać się
z nimi w opisie rodzajów gwarancji oraz w przeglądzie gwarancji. Gwarancja standardowa
może być rozszerzona o opcjonalne pakiety serwisowe.

Zakres gwarancji rmy MAXDATA

Zakres gwarancji monitorów Belinea:

Zobowiązanie gwarancyjne rmy MAXDATA ogranicza się do usunięcia defektów wynikających
z zastosowania niewłaściwych komponentów i błędów wykonawczych, defektów kineskopów
oraz paneli i oświetlenia tła przy usterkach elektrycznych (patrz także denicje terminologii
i ograniczenia w odpowiedzialności).

Zakres gwarancji rmy MAXDATA dla notebooków / PC / Workstation /
Server:

Zobowiązanie gwarancyjne rmy MAXDATA ogranicza się według wyboru rmy MAXDATA
do naprawy bądź wymiany uszkodzonych części na komponenty o takiej samej lub lepszej
jakości.

Zakres gwarancji dla urządzeń peryferyjnych:

Tych produktów nie obejmuje gwarancja rmy MAXDATA, lecz specyczne dla danych
produktów gwarancje producentów. Czas trwania gwarancji producentów wynosi co najmniej
12 miesięcy, rozpoczyna się w momencie dostawy produktu przez rmę MAXDATA do
sprzedawcy. W tym czasie producent gwarantuje między innymi cechy produktu opisane w
dokumentacji danego produktu, brak wad materiałowych jak również błędów w obróbce.

12

Wprowadzenie

Zakres gwarancji komponentów:

Tych produktów nie obejmuje gwarancja rmy MAXDATA, lecz specyczne dla danych
produktów gwarancje producentów. Informację dotyczącą okresu gwarancji producentów
można uzyskać u danego producenta. Dodatkowo dokupione komponenty nie przedłużają
okresu gwarancji pierwotnie zakupionego systemu MAXDATA. for at the manufacturer
concerned.

Wyłączenie z gwarancji rmy MAXDATA

Wyłączenie z gwarancji rmy MAXDATA szkód wszelkiego rodzaju
wywołanych przez:

• stosowanie urządzeń peryferyjnych

• niewłaściwe użytkowanie/ błędną obsługę

• nieprzestrzeganie instrukcji obsługi

• próby napraw czynione przez klienta lub osoby trzecie bez autoryzacji przez rmę
MAXDATA

• niewłaściwą

• uszkodzenia urządzeń w wyniku awarii zasilania prądowego, prądy upływowe, brak
okablowania EMV (kompatybilność elektromagnetyczna) lub przez inne podobne
przyczyny

• wypadki, burze, błyskawice, ogień, wodę/ inne ciecze, inne katastrofy naturalne,
kradzież, rewolucję, grabież, działania wojenne lub inne przypadki spowodowane
siłami wyższymi

• zastosowanie obcych komponentów

• nieautoryzowane zmiany systemów

• wersje
(np. service pack, bugx, hotx)

• usunięcie funkcji zabezpieczających, kasowanie haseł itd.

• utratę danych specycznych dla klienta lub
naprawczych lub instalacyjnych

• niewłaściwe wykorzystanie zdolności wytwórczej i wydajności urządzenia

• niewłaściwe środowisko pracy u klienta

konserwację wykonaną przez osoby trzecie

BIOS/ rmware-update/ programy do usuwania błędów wszelkiego rodzaju

oprogramowania w trakcie prac

1

Ponadto gwarancja rmy MAXDATA nie obejmuje:

• produktów rmy MAXDATA, w których usunięte lub zmienione zostały tabliczki
znamionowe bądź numery seryjne, numery części w urządzeniu lub jego elementach,

• słabnącej wydajności akumulatorów po upływie danego specycznego dla danego
kraju okresu gwarancji (patrz strona web odpowiedniego przedsiębiorstwa krajowego
MAXDATA)

• dostarczenia i instalacji wersji update/upgrade BIOSa, sterowników oraz
oprogramowania

• ponownej instalacji nie działającego już oprogramowania/
(np. spowodowanych wykasowaniem ważnych dla systemu plików, niewłaściwych
ustawień systemowych lub programów samoczynnie się kopiujących, np. wirusów
komputerowych)

• objawów zużycia przy

nośnikach danych, oświetlenia tła LCD, kineskopów monitorów

CRT, wypaleń lub utraty jasności

• produktów rmy, w których plomba gwarancyjna została zerwana osoby trzecie nie
upoważnione do tego przez rmę MAXDATA,

• rozbić i zadrapań paneli TFT i wyświetlaczy CRT

• szkód spowodowanych działaniem siłą bądź innych zewnętrznych oddziaływań

• plam, które powstały wskutek oddziaływania zewnętrznego na panel

• kolorowych plam na obrazie powstałych wskutek upadku urządzenia

• błędów pikseli w granicach klasy błędu 2 (prosimy uwzględnić wskazówki do ISO
1406-2 na stronie web odpowiedniego przedsiębiorstwa krajowego MAXDATA)

Jeżeli dostarczone do rmy MAXDATA urządzenie wykazuje przynajmniej dwie usterki, z
których jednakże tylko jedna objęta jest gwarancją rmy MAXDATA, klient ma prawo jedynie
do naprawy tej usterki w swoim urządzeniu pierwotnym, która objęta jest gwarancją.
W takim przypadku rma MAXDATA zastrzega sobie prawo zaoferowania klientowi w ramach
wstępnego kosztorysu kilka opcji dotyczących dalszego postępowania, jak również prawo
do naliczenia stosownych kosztów manipulacyjnych.
To samo dotyczy urządzeń, w przypadku których nie stwierdzono prawa do świadczeń
gwarancyjnych. W wymienionych wyżej przypadkach rma MAXDATA zastrzega sobie
prawo własności dostarczonego urządzenia zastępczego (o ile zostało dostarczone) i jest
uprawniona do zażądania jego wydania.
MAXDATA zastrzega sobie prawo obciążenia klienta kosztami powstałymi na skutek
bezowocnych prób odebrania urządzenia, które zgłoszono jako uszkodzone.
Jeżeli urządzenie zastępcze pomimo upływu wyznaczonego terminu nie zostanie wydane,
rma MAXDATA jest upoważniona do naliczenia ceny sprzedaży netto zgodnie z aktualną listą
cen wraz z powstałymi kosztami manipulacyjnymi. Klient jest uprawniony do udowodnienia
najmniejszej powstałej szkody.

systemów operacyjnych

14

Wprowadzenie

Ograniczenie odpowiedzialności rmy MAXDATA

MAXDATA wyklucza wszelkie roszczenia wykraczające poza wyraźnie wymienione w
niniejszych warunkach gwarancji, o ile w myśl prawa danego kraju rma MAXDATA nie jest
do nich zobowiązana. W szczególności dotyczy to praw do odszkodowania za niespełnienie
warunków umowy, odszkodowania za straty następcze spowodowane brakami, utraconego
spodziewanego zysku, szkody powstałe podczas transportu, które nie zostały zgłoszone
w terminie 6 dni od przyjścia towaru. Utraty danych i informacji w następstwie czynności
naprawczych lub szkód powstałych wskutek przestojów w pracy.

Stosowane prawo

Wszelkie prawa i obowiązki podlegają prawu danego kraju, w którym zakupiony został produkt
rmy MAXDATA. Porozumienie o umowach międzynarodowych sprzedaży towarów (CISG)
nie znajduje zastosowania.

Bezpieczeństwo danych

Odpowiedzialność za pełne zabezpieczenie danych wraz z programami aplikacyjnymi oraz
systemem operacyjnymi ponosi wyłącznie klient. Zabezpieczenie danych należy wykonać
przed skorzystaniem z usług gwarancyjnych. Z tego powodu rma MAXDATA kategorycznie
zastrzega, iż nie ponosi odpowiedzialności za ewentualną utratę danych, która mogłaby
nastąpić w ramach spełniania świadczeń gwarancyjnych.
Informacje o odpowiednich warunkach gwarancji rmy MAXDATA można znaleźć w witrynie
internetowej pod adresem www.maxdata.com.

15

Wireless LAN

(sieć bezprzewodowa - skrót WLAN)
Państwa komputer może posiadać zamontowany moduł bezprzewodowego połączenia z
siecią LAN (instalowany na żądanie). Ta karta umożliwia tworzene bezprzewodowej sieci
komputerowej i podłączanie do już istniejących sieci bezprzewodowych Urządzenie to działa
zgodnie z normą IEEE802.11a+b+g.

Dzięki technologii WLAN użytkownicy mają możliwość nawiązania bezprzewodowych
połączeń w ramach określonego lokalnego obszaru (np. w obrębie budynku rmy, siedzibie
instytucji, lub budynku użyteczności publicznej, np. hali lotniska). Z urządzeń WLAN można
korzystać w pomieszczeniach biurowych wykorzystywanych tymczasowo, w obiektach, w
których nie jest możliwa instalacja skomplikowanej sieci przewodów, oraz do rozbudowania
istniejącej już sieci LAN tak, by wielu użytkowników mogło pracować w różnym czasie w
różnych miejscach jednego budynku.

Istnieją dwie różne metody korzystania z WLAN:
W wypadku sieci WLAN zaistalowanej na stałe, bezprzewodowe stanowiska (urządzenia
wyposażone w karty sieciowe WLAN lub zewnętrzny modem) nawiązują połączenia z
punktami łączności bezprzewodowej, tworzącymi most pomiędzy tymi stanowiskami a
istniejącym szkieletem sieci.
W przypadku tzw. Peer-to-Peer (ad hoc) WLAN, kilku użytkowników może stworzyć
tymczasową sieć w obrębie jednego zamkniętego pomieszczenia np. sali konferencyjnej,
bez potrzeby korzystania z punktów łączności, jeśli nie ma dostępu do stałej sieci.

W 1997 IEEE zatwierdził standard 802.11 dla WLAN, ustalając prędkość przekazu danych od
1 do 2 Mbit/s (megabitów na sekundę). Zgodnie z nową normą zarządzającą 802.11a+b+g,
maksymalna prędkość przesyłu danych wynosi 54 Mbit/s w paśmie częstotliwości od 2,4 do
5 GHz (gigaherców).

16

Wprowadzenie

Dodatkowe informacje dotyczące bezpieczeństwa użytkowania
sprzętu wyposażonego w Wireless LAN

Jeżeli w Państwa komputerze zamontowana jest zintegrowana
karta sieciowa (LAN), przy korzystaniu z komputera niezbędne
jest stosowanie się do następujących instrukcji dotyczących
bezpieczeństwa:

• Komputer musi być zawsze wyłączony podczas podróży samolotem
lub jazdy samochodem.

• Podczas pobytu w szpitalu, na sali operacyjnej lub w pobliżu
elektronicznych urządzeń medycznych należy bezwzględnie
wyłączyć elementy radioelektroniczne komputera! Fale radiowe
mogą spowodować zakłócenie działania urządzeń medycznych.

• Komputer musi znajdować się w odległości co najmniej 20 cm od
stymulatora pracy serca, gdyż fale radiowe mogą mieć negatywny
wpływ na działanie stymulatora.

• Fale radiowe mogą również powodować zakłócenia działania
aparatów słuchowych.

• Komputera z włączonym elementem radioelektronicznym nie
należy używać ani przechowywać w pobliżu łatwopalnych gazów
ani w rejonach, w których występuje ryzyko eksplozji (np. warsztat
lakierniczy), gdyż przekazywane fale radiowe mogą spowodować
pożar lub eksplozję.

• Zasięg połączenia
środowiska.

• Bezprzewodowy przekaz danych stwarza ryzyko dostępu do
przekazywanych danych przez nieuprawnione osoby trzecie.

radiowego zależny jest od warunków otoczenia i

17

Firma MAXDATA International GmbH nie przyjmuje odpowiedzialności za zakłócenia odbioru
radiowego i telewizyjnego, spowodowanego wprowadzeniem niedozwolonych zmian w
urządzeniu. MAXDATA nie przyjmuje odpowiedzialności za wymianę przewodów lub urzą­dzeń nie dopuszczonych przez rmę MAXDATA International GmbH. Odpowiedzialność za
zakłócenia wywołane taką niedozwoloną zmianą, lub za wymianę urządzeń leży wyłącznie
po stronie użytkownika.

Znak CE dla urządzeń z wbudowanym Wireless LAN

Niniejszy sprzęt w dostarczonej wersji spełnia wymagania normy 1999/5/EG wydanej przez
Parlament Europejski, oraz Radę z dn. 9. marca 1999, dotyczące instalacji radiowych oraz
odbiorników telekomunikacyjnych, oraz wzajemnego uznania zgodności.
Niniejszy komputer jest dopuszczony do użytku w Austrii, Belgii, Danii, Finlandii, Francji,
Grecji, Hiszpanii, Holandii, Irlandii, Islandii, Lichtensteinie, Luksemburgu, Niemczech,
Norwegii, Portugalii, Szwajcarii, Szwecji, Wielkiej Brytanii i Włoszech.
Aktualne informacje na temat ewentualnych ograniczeń użytkowania dostępne są w
odpowiednich urzędach danego kraju. Jeśli Państwa kraj nie znajduje się na powyższej liście,
prosimy zrócić się do odpowiedniego urzędu w celu sprawdzenia, czy użytkowanie tego
produktu jest dozwolone w Państwa kraju.

Belgia - www.bipt.be
Dania - www.tst.dk
Niemcy - www.regtp.de
Finlandia - www.cora.
Francja - www.art-telecom.fr
Grecja - www.eett.gr
Angila - www.oftel.gov.uk
Irlandia - www.comreg.ie
Włochy - www.agcom.it
Luksemburg - www.etat.lu/ILT

18

Holandia - www.opta.nl
Austria - www.rtr.at
Portugalia - www.urt.gov.pt
Szwecja - www.pts.se
Schwajcaria - www.bakom.ch
Hiszpania - www.cmt.es
Islandia - www.pta.is
Lichtenstein - www.ak.li
Norwegia - www.npt.no

Wprowadzenie

Ograniczenia

Francja

Ograniczony zakres częstotliwości: We Francji możliwe jest korzystanie wyłącznie z kanałów
10 do 11 (2457 MHz, ew. 2462 MHz). Dozwolone jest korzystanie z urządzenia wyłącznie
w zamkniętych pomieszczeniach.

Informacje: www.art-telecom.fr

Włochy

Zezwolenie ministerstwa niezbędne jest również dla korzystania z urządzenia w zamkniętych
pomieszczeniach. W celu uzyskania zezwolenia należy skontaktować się ze sprzedawcą.
Dozwolone jest korzystanie z urządzenia wyłącznie w zamkniętych pomieszczeniach.

Informacje: www.agcom.it

Holandia

Dla korzystania z urządzenia na otwartej przestrzeni niezbędne jest posiadanie licencji.
W celu uzyskania licencji należy skontaktować się ze sprzedawcą.

Informacje: www.opta.nl

19

Częstotliwości radiowe dla urządzeń wyposażonych w Wireless
LAN

Poniższe informacje odpowiadają stanowi ze stycznia 2002. Aktualne informacje dostępne
są w odpowiednich urzędach w danym kraju (np. www.regtp.de).

Częstotliwości

Karty sieciowe do komunikacji bezprzewodowej, oraz adaptery są przeznaczone do użytku w
zakresie częstotliwości ISM (przemysł, nauka, medycyna) między 2,4 a 2,485 GHz, zgodnie
z normą IEEE 802.11b+g. Ponieważ każdy z 11 możliwych kanałów wymaga szerokości 22
MHz zgodnie z DSSS (Direct Sequence Spread Spectrum), dostępne są praktycznie trzy
niezależne od siebie kanały (np. , 8 i 11). W poniższej tabeli wymieniono kanały dostępne
w poszczególnych krajach:

Kanal MHz Europa,R&TTE Francja,R&TTE

1

2

3

4

5

6

7

8

9

10

11

2412 X

2417 X

2422 X

2427 X

2432 X

2437 X

2442 X

2447 X

2452 X

2457 X X

2462 X X

Ponadto zintegrowana radiowa karta sieciowa obsługuje normę 802.11a. W celu uzyskania
dalszych informacji dotyczących częstotliwości pasma 5 GHz dopuszczonych do używania
w danym kraju należy skontaktować się z odpowiednią agencją rządową.

20

Wprowadzenie

Przepisy prawa

Zastrzeżenia dla urządzeń wyposażonych w Wireless LAN

Instalacja i użytkowanie urządzenia z Wireless LAN może odbywać się wyłącznie zgodnie
z instrukcją załączoną do dokumentacji dla użytkownika. Dokumentacja dla użytkownika
stanowi część dostawy produktu. Wszelkie zmiany i modykacje niniejszego urządzenia
nie dopuszczone wyraźnie przez producenta mogą prowadzić do utraty praw użytkowania
urządzenia przez użytkownika. Producent nie odpowiada za zakłócenia odbioru radiowego
lub telewizyjnego spowodowane nieuprawnionym wprowadzeniem zmian w urządzeniu,
wymianą lub podłączeniem przewodów lub akcesoriów niezgodnych z zaleceniami pro­ducenta. Użytkownik ma obowiązek usunięcia wszelkich zakłóceń powstałych w wyniku
wprowadzenia niedozwolonych zmian, wymiany, lub zamontowania części. Producent oraz
jego autoryzowani przedstawiciele handlu detalicznego i hurtowego nie ponoszą odpowie­dzialności za szkody oraz naruszenie przepisów prawa wynikające z niezastosowania się do
niniejszych wytycznych.

21

Przygotowanie do pracy

W tym podręczniku zastosowano symbole ułatwiające orientację i przyciągające uwagę do
szczególnie ważnych punktów.

Stopień Zagrożeniedla

zdrowialubżycia

×

/

Ryzykoszkód
materialnych

×

×

Stosowanygdyistnieje:

bezpośrednie zagrożenie; możliwe
skutki: śmierć lub ciężkie obrażenia.

sytuacja niebezpieczna; możliwe
skutki: lekkie lub cięższe obrażenia.

ryzyko uszkodzenia; możliwe skutki:
produkt lub inne obiekty w jego
otoczeniu mogą ulec uszkodzeniu.

Przydatne informacje i wskazówki,
które ułatwią obsługę komputera.

22

Wprowadzenie

Zanimwłączyszkomputer

Zakres dostawy

Przed przystąpieniem do instalacji komputera upewnić się, że dostępne są wszystkie
części. Jeśli którejś z wymienionych tu części brakuje, należy niezwłocznie zwrócić się do
sprzedawcy komputera.

• Główna część komputera

Klawiatura (opcja)

•

Mysz (opcja)

•

Kabel sieciowy

•

System operacyjny

•

Software (oprogramowanie)

•

• Podręcznik użytkownika/Skrócona instrukcja obsługi (opcja)

Zależnie od wyposażenia niektóre ilustracje w tym podręczniku mogą różnić się od
faktycznego wyglądu Państwa komputera. Jeśli różnice te mają znaczenie, będą zilustrowane
osobno.

Ustawienie komputera

Przed zainstalowaniem komputera prosimy sprawdzić, czy spełnione są następujące kryteria
bezpiecznego i prawidłowego środowiska pracy:

Temperatura i wilgotność

Komputer można ustawić w takim miejscu pracy, w którym panuje przyjemna dla użytkownika
Temperatura. Niewskazane są pomieszczenia o wilgotności powietrza przekraczającej 70%,
lub duże zakurzenie/ zabrudzenie. Komputer nie może być wystawiony na działanie temperatur
wyższych niż +5 °C lub niższych od +10 °C wilgotność.
Unikaj zmian temperatur, które mogą powodować skraplanie się pary. Jeśli na powierzchni
komputera zgromadzi się wilgoć, zaczekaj, aż całkowicie wyparuje (trwa to od jednej do
dwóch godzin) i dopiero wówczas włącz urządzenie.
Nie gwarantujemy niezawodności urządzenia narażonego na powstawanie skroplin.

Podłączanie komputera

Przy podłączaniu do komputera urządzeń peryferyjnych należy uważać, aby użyty kabel nie
był nadmiernie naprężony.

Unikaj ryzyka potknięcia

Wszystkie przyłącza sieciowe i złącza kabli muszą być ułożone tak, by nie zachodziło niebez­pieczeństwo potykania się o nie.

2

Nośniki danych

Dane zachowywane na twardym dysku komputera lub na dyskietce, zostają zachowane w
formie impulsów magnetycznych na odpowiednim nośniku danych. Upewnij się, że ten nośnik
danych nie jest wystawiony na działanie pól magnetycznych lub elektromagnetycznych.

Unikać wstrząsów

Ponieważ bardzo skomplikowany układ elektroniczny w komputerze może zostać uszkodzony
wskutek wstrząsów, nie wolno ustawiać żadnych urządzeń mechanicznych na tej samej
powierzchni, na której znajduje się komputer. Dotyczy to szczególnie drukarek igłowych,
których drgania podczas drukowania mogą doprowadzić do uszkodzenia twardego dysku.

Zapewnić odpowiednią wentylację

We wnętrzu komputera znajduje się jeden lub kilka wentylatorów, które zapewniają odpo­wiedni poziom temperatury w obudowie. Aby działały one prawidłowo, wzdłużne otwory
wentylacyjne nie mogą być przykryte, ani zablokowane w żaden inny sposób. Przykrycie lub
zablokowanie otworów wentylacyjnych może prowadzić do poważnych uszkodzeń wskutek
przegrzania wewnętrznych elementów budowy komputera. Dlatego nie należy ustawiać
komputera w szafce ani w szuadzie.

Serwis/ Konserwacja/ Czyszczenie

Proszę dopilnować odłączenia urządzenia od zasilania przed rozpoczę­ciem jakichkolwiek zadań czyszczenia, serwisowania lub konserwacji.

24 Zanim włączysz komputer

Szczegółowyopiskomputera

RESET

Części składowe komputera

Wszystkie elementy składowe niezbędne do pracy z komputerem znajdują się z przodu
komputera.

Widok z przodu

Napęd CD-ROM/Backplane (opcja).

1.

Stacja dysków/gniazdo kart pamięci (opcja).

2.

. Dioda LED sygnalizacji pracy twardego dysku świeci się, w momencie gdy pracuje

twardy dysk.

4. Dioda

5. Przycisk ponownego uruchamiania systemu. Jeśli system nie reaguje, za pomocą

LED zasilania świeci się, gdy komputer jest włączony.

tego przycisku można ponownie uruchomić komputer.

Nie zachowane dane zostaną wtedy utracone.

Przycisk Włączania/ wyłączania. Przycisk ten ma kilka funkcji:

6.

a. Przyciśnięcie tego przycisku powoduje włączenie komputera.

b. Krótkie przyciśnięcie tego przycisku gdy komputer jest włączony spowoduje wyłącze

nie komputera przez system operacyjny.

c. Wciśnięcie przycisku na ponad cztery sekundy spowoduje wyłączenie komputera bez

uprzedniego zamknięcia wszystkich programów przez system operacyjny.

Nie zachowane dane zostaną wtedy utracone.

/

Sposób funkcjonowania przycisku włączania/ wyłączania i diody kon­trolnej LED zależy od ustawień BIOS lub systemu operacyjnego. W razie
wątpliwości należy zapoznać się z instrukcją obsługi systemu operacyjne­go (opcje energii) lub z instrukcją płyty głównej.

-

25

Opcjonalne wyposażenie dodatkowe

1394

1394

1394

Poniższe dodatkowe porty są dostępne w różnych modelach obudowy oraz przy różnej
konguracji systemu. Poniższa ilustracja przedstawia, które opcje mogą mieć zastosowanie
w Twoim systemie.

Modele typu Tower

2 × USB
Głośniki
Mikrofon
FireWire (opcjonalne)

Modele typu Desktop

2 × USB
Głośniki
Mikrofon
FireWire (opcjonalne)

Mały komputer typu desktop

2 × USB
Głośniki
Mikrofon
FireWire (opcjonalne)

26 Szczegółowy opis komputera

Widok z tyłu

1394

eSATA

Porty z tyłu komputera typu Tower, mały desktop lub desktop mogą się różnić szczegółami
w zależności od konguracji systemu. Ponieważ w szerokiej gamie produktów są dostępne
różne konguracje, na ilustracji przedstawiono najbardziej typowe porty.

1.

Wyłącznik zasilania (opcja). Za pomocą tego elementu można wyłączyć urządzenie,
kiedy nie będzie używane przez dłuższy czas. Jeżeli jednak nie chcesz używać w ogo­le żadnego zasilania, trzeba odłączyć wtyczkę zasilania.

2. Gniazdo sieciowe. Tutaj podłączamy kabel sieciowy.

. Port

4. Port

5.

6.

7.

8.

9. 15-stykowy port

10. Porty

myszy. Tutaj podłączamy mysz – złącze PS/2.

klawiatury. Tutaj podłączamy klawiaturę – złącze PS/2.

Złącze FireWire (IEEE 194). Tutaj podłącza się takie urządzenia, jak kamery, dyski
twarde itp.

Port eSATA. Tutaj można podłączyć zewnętrzne dyski twarde SATA.

Port szeregowy COM1. Tu można podłączyć urządzenia peryferyjne ze złączem szere­gowym, np. mysz ze złączem szeregowym, zewnętrzne modemy itp.

Port równoległy LPT1. Ten port to gniazdo 25-stykowe. Tutaj można podłączyć drukar­kę.

karty gracznej. tutaj podłączamy monitor. Ten port, w zależności od

wyposażenia, może również znajdować się na karcie rozszerzenia (1).

skaner, drukarka, lub kamera cyfrowa.

USB z tyłu. Tutaj podłączamy urządzenia peryferyjne takie jak Joystick, mysz,

27

11. Złącze sieci (opcja – zależnie od wyposażenia). Wbudowany adapter sieciowy daje
możliwość podłączania komputera do sieci lub do Internetu przez standard DSL. Połą­czenie następuje przez przewód sieciowy Ethernet ze złączami RJ45. Podłączamy je z
tyłu komputera oraz do dostępnego węzła sieciowego lub gniazda DSL.

12. Moduł

dźwięku. Tutaj można podłączyć głośniki ( ), mikrofon ( ), zewnętrzne źródło
dźwięku ( ) jak np. przenośny odtwarzacz płyt CD lub wyjście karty radia. Moduł ten
może znajdować się również, zależnie od wyposażenia układu, na karcie rozszerzenia
(12). Ciągle jeszcze spotykane na niej analogowe 15-stykowe złącze joysticka zostaje
coraz częściej zastąpione złączem USB.

Port DVI. Tutaj można cyfrowo podłączyć monitor LCD z wejściem DVI.

1.

28

Szczegółowy opis komputera

Podłączanie urządzeń peryferyjnych

1394

eSATA

Podłączanie monitora

Do tego komputera można podłączyć każdy rodzaj monitora
odpowiadającego standardowi gracznemu VGA. Gniazdo

Podłączyć przewód
do odpowiedniego
gniazda, uważając, by
nie uszkodzić złącza lub
gniazda.

Proszę zwrócić uwagę,
że częstotliwość
monitora i karty
gracznej muszą być
zgodne. Jeśli tak nie
jest, może w skrajnych
przypadkach dojść do
uszkodzenia monitora.

monitora znajduje się z tyłu komputera i jest opatrzone
napisem „Monitor”.
Jeśli używają Państwo monitora starszego typu, należy
porównać dane techniczne monitora i karty gracznej.

Komputer i monitor powinny być wyłączone podczas
łączenia ich z sobą, gdyż w przeciwnym razie może dojść do
uszkodzenia sprzętu.
Podłączyć przewód monitora do 15-stykowego GniazdaVGA
karty gracznej.
Podł ącz yć kabel sie ciowy mon itora do gniazdka z
uziemieniem.

29

Podłączanie myszy

Oprócz gniazda PS/2 z tyłu komputera znajduje się również szeregowy port myszy (COM1)
oraz porty USB.
Zależnie od rodzaju złącza myszy można podłączyć ją do portu PS/2, USB, lub do portu
szeregowego. Zaleca się podłączenie myszy bezpośrednio, lub poprzez adapter do portu
PS/2 oznaczonego symbolem myszy.
Dzięki temu można wykorzystać port USB i szeregowy do podłączenia innych urządzeń
peryferyjnych.

Podłączanie klawiatury

Gniazdo PS/2 do podłączenia klawiatury znajduje się z tyłu. Podłączyć złącze klawiatury do
odpowiednio opisanego gniazda w komputerze. Podłączając złącze zachować ostrożność i
nie stosować nadmiernej siły.

0

Szczegółowy opis komputera

Podłączanie drukarki

Zasadniczo rozróżniamy dwa rodzaje podłączenia drukarek: Drukarka ze złączem równoległym
lub USB. Wiele drukarek można podłączać na oba sposoby. Zaleca się wtedy podłączenie do
portu równoległego. Dzięki temu port USB, który można wykorzystać na wiele sposobów,
pozostaje wolny.
Podczas podłączania do portu równoległego komputer i drukarka muszą być wyłączone.

Drukarka podłączana jest do komputera za pomocą przewodu drukarki (nie wchodzi w
zakres dostawy). Port równoległy drukarki ma 25 styków. Znajduje się z tyłu komputera i
jest odpowiednio oznaczony.

Podłączyć przewód drukarki do portu równoległego w komputerze (patrz rys.). Podłączyć
drugi koniec przewodu drukarki do portu w drukarce.

/ Jeśli drukarka posiada złącze USB, PRZEDpodłączeniem należy

zapoznać się z instrukcją. Często zdarza się np. , że najpierw trzeba
zainstalować sterownik. Prosimy pamiętać, że przed uruchomieniem
drukarki trzeba np. usunąć zabezpieczenia założone na czas transportu,
oraz założyć wkład atramentowy lub toner. Dalsze informacje znajdują
się podręczniku obsługi drukarki. Często konieczne jest zainstalowanie
odpowiedniego sterownika drukarki. Informacje niezbędne do
wykonania tej czynności znajdują się w instrukcji obsługi drukarki.

1

Podłączanie kabla sieciowego

PC wyposażony jest w Zasilacz, który zasilany jest prądem zmiennym 200 – 240 Volt.
Dla Europy jest on fabrycznie ustawiony dla napięcia prądu zmiennego 200-240 V.
Należy upewnić się, że wyłącznik zasilacza znajduje się w położeniu „0”.
Podłączyć przewód sieciowy do gniazda w zasilaczu. Podłączyć złącze sieciowe do
odpowiednio uziemionego gniazdka.

Zasilacz nie zawiera
żadnych części
podlegających
konserwacji. Nigdy
nie otwierać zasilacza
– zagrożenie dla życia!

Istnieje zagrożenie
porażenia prądem
elektrycznym.

2

Szczegółowy opis komputera

Włączanie komputera

RESET

Przed uruchomieniem komputera należy włączyć monitor, drukarkę, modem itd. Zapewnia
to, że system operacyjny rozpozna podłączone urządzenia i odpowiednio je zintegruje.

Włączyć przełącznik zasilacza z położenia „0” w „1”.

Wcisnąć przycisk włączania/ wyłączania z przodu komputera.

PC wykona wewnętrzny test własny. Jeśli podczas tego testu wykryty zostanie błąd, zostanie
on opisany na ekranie. Po pozytywnym zakończeniu testu własnego komputera uruchomiony
zostaje system operacyjny (jeśli jest zainstalowany).



Wyłączanie komputera

2

3

1

2

3

4

4

Wyłączenie systemu odbywa się w różny sposób, zależnie od systemu operacyjnego.
W niektórych systemach operacyjnych komputer zostaje wyłączony automatycznie po
zamknięciu systemu. Jeśli system operacyjny nie obsługuje tej funkcji, trzeba wcisnąć
przycisk włączania/ wyłączania na co najmniej cztery sekundy. Jeśli komputer ma nie być
używany przez dłuższy czas, należy odłączyć go od źródła zasilania.

Akumulator CMOS

Na płycie głównej komputera znajduje się specjalna pamięć,
której zawartość nie może zostać utracona, w przeciwieństwie
do normalnej pamięci roboczej. Pamięć tą zwiemy CMOS-

Przy wymianie baterii
należy uważać, aby
nie doszło do zwarcia.
Należy także uważać,
aby nie włożyć baterii,
odwrotnie ustawiając
jej bieguny. Bateria
włożona odwrotnie
może eksplodować
lub spowodować
uszkodzenia
elementów
elektronicznych na
płycie głównej.

Wolno stosować
wyłącznie akumulatory
zalecane przez
producenta. Wymienne
akumulatory
dostępne są w
sklepach ze sprzętem
komputerowym.

4

RAM. Tutaj zachowane są wewnętrzne dane konguracji
BIOS oraz najważniejsze parametry do obsługi zegara czasu
rzeczywistego oraz kalendarza. Aby zawartość CMOS- RAM
nie została utracona po wyłączeniu komputera, jest ona stale
zasilana z akumulatora.

Baterię CMOS należy wymienić w następujący sposób:

1. Odsuń blokadę bezpieczeństwa.

2. Podnieś i wyjmij baterię z obsadki.
. Włóż nową baterię.

4. Zabezpiecz baterię w obsadce.

Nie wrzucaj baterii do ognia — mogą eksplodować.
Baterie i akumulatory nie są odpadami gospodarczymi.
Są one odbierane bezpłatnie przez producentów, sprzedawców
i ich przedstawicielu do recyklingu lub utylizacji.

Szczegółowy opis komputera

Elementykomputera

Napęd dyskietek

Włoż całkowicie sformatowaną dyskietkę
do stacji, aż przycisk wyjmowania dyskietki
wysun ie się całkowicie. Teraz możesz
odczytać dane z dyskietki lub zapisać dane
na dyskietce.
Aby wyjąć dyskietkę z napędu, naciśnij
przycisk wyjmowania dyskietki.

Nigdy nie wyjmuj dyskietki z napędu
podczas odczytu lub zapisu danych.

Sposób obchodzenia się z dyskietkami

Korzystając z dyskietek, należy stosować się
do następujących wskazówek:

Temperatury powyżej +50 °C i poniżej

•
+10 °C mogą być szkodliwe dla
zachowanych danych.

• Przechowywać dyskietki z
daleka od pól magnetycznych lub
elektromagnetycznych.

• Nie wystawiać na bezpośrednie działanie
promieni słonecznych.

• Nie dotykać tarczy magnetycznej.

• Chronić przed wilgocią.

Grozi to utratą danych
i uszkodzeniem dyskietki.

5

Napęd optyczny

Kiedy komputer jest uruchomiony, naciśnij przycisk wysuwania napędu optycznego w sposób
przedstawiony na ilustracji. Szuada zostanie otwarta.

Włóż płytę optyczną do zagłębienia w szuadzie. Płyta musi być skierowana stroną zadru­kowaną do góry. Uważaj, aby nie dotykać spodu płyty (patrz rysunek).
Aby zamknąć szuadę, naciśnij przycisk wysuwania napędu optycznego jeszcze raz.
W ciągu kilku sekund będziesz mieć dostęp do danych znajdujących się na płycie.
Aby wyjąć płytę z napędu, ponownie wykonaj powyższe czynności, jednak w odwrotnej
kolejności.

Nie otwieraj szuady napędu optycznego siłą. Jeśli nie można otworzyć
szuady, wyłącz komputer i włącz funkcję ręcznego awaryjnego otwie­rania napędu. Więcej informacji na ten temat znajduje się w instrukcji
obsługi napędu optycznego.
Nie wkładaj żadnych przedmiotów do szuady.
Nie wkładaj jednocześnie więcej niż jednej płyty optycznej.

Wbudowany napęd optyczny jest produktem laserowym klasy 1. Nie ot­wieraj urządzenia i nie patrz na promień lasera, nawet za pomocą przyrzą­dów optycznych.
Szuada powinna być zamknięta, zawsze gdy nie jest używana, aby unik­nąć gromadzenia się nadmiernych ilości kurzu wewnątrz napędu.

6

Elementy komputera/7

Usuwanieusterek

Poniżej zamieszczono listę mogących ewentualnie pojawić się problemów. Zalecamy przejrzeć
poniższą listę przed wezwaniem serwisu.

Brak obrazu.

• Upewnić się, czy komputer nie znajduje się w stanie uśpienia (standby). Nacisnąć
dowolny klawisz w celu reaktywacji systemu.

• Sprawdzić, czy

• Sprawdzić, czy przewód sieciowy jest podłączony do sprawnego gniazdka.

• Sprawdzić ustawienia kontrastu i jasności monitora.

Komputer działał prawidłowo do momentu zainstalowania nowego
oprogramowania.

• Sprawdzić, czy komputer nie został zainfekowany wirusem, korzystając z
odpowiedniego programu antywirusowego.

• Sprawdzić na podstawie plików ReadMe, czy nie mamy do czynienia z
niekompatybilnym oprogramowaniem.

Przy próbie dostępu do dyskietki na ekranie pojawia się komunikat błędu.

• Na dyskietce nie ma miejsca do zapisu.

Dyskietka jest uszkodzona.

•

Niektóre klawisze nie działają prawidłowo.

• Prawdopodobnie zainstalowano nieprawidłowy sterownik
nie zainstalowano. Uruchomić ponownie system i sprawdzić czy zainstalowany jest
prawidłowy sterownik klawiatury.

Drukarka nie działa.

• Sprawdzić, czy przewód drukarki jest prawidłowo podłączony.

• Zwrócić uwagę, że drukarka znajduje się w trybie Online (patrz podręcznik obsługi
drukarki).

Mysz jest prawidłowo podłączona, ale nie reaguje.

• Sprawdzić, czy dane myszy zostały prawidłowo wprowadzone w programie
konguracji. Skonsultować z podręcznikiem obsługi myszy.

Jeśli powyższe wskazówki nie pomogą rozwiązać problemu, należy zwrócić się do
sprzedawcy.
Nie podejmować prób naprawy na własną rękę.

monitor jest włączony.

klawiatury, lub wcale go

8

Indeks

A

Akumulator .........................................9, 4

B

BIOS .....................................11, 1, 25, 4

C

CD-ROM .................................................25

CMOS .....................................................4

COM1 ............................................... 27, 0

D

Drukarka ............................... 27, 1, , 7

Dyskietce ................................................24

Dyskietek ................................................5

Dyskietka ................................................7

Dźwięk ................................................6, 28

E

Ekran ................................................., 7

Elementy ................................................25

Elementy składowe ................................25

Ethernet ..................................................28

F

FireWire ..................................................26

G

Głośnik ..............................................26, 28

Gwarancja ..................................7, 8, 12, 14

I

IEEE 194 ...............................................27

J

Joystick ............................................. 27, 28

K

Kabel sieciowy ..................................2, 29

Kabla sieciowego ....................................2

Karcie rozszerzenia .................................27

Karty gracznej ............................. 8, 27, 29

Klawiatura ............................. 2, 27, 0, 7

Klawisz ....................................................7

Komponenty .................................8, 12, 1

Konserwację ...........................................1

L

Laser .........................................................7

LED .........................................................25

LPT1 .......................................................27

M

Mikrofon ...........................................26, 28

Modem ....................................... 16, 27, 

Monitor ......................12, 14, 27, 29, , 7

Mysz ........................................... 2, 27, 0

N

Napęd CD-ROM ......................................25

Napęd optyczny ......................................6

Napięcie zasilania ......................................6

Naprawy ...............................12, 1, 14, 7

Norma .......................................................7

Nośniki danych ..................................14, 24

O

Odpowiedzialności ........................5, 12, 15

Oprogramowania ........................1, 2, 7

P

Pamięć ................................................8, 4

Port ............................................. 27, 0, 1

Port DVI ..................................................28

Port eSATA ..............................................27

Portu szeregowego .................................0

Port równoległy ................................. 27, 1

Przycisk .......................................25, , 4

PS/2 .................................................. 27, 0

9

R

Radiowe ..................................................20

Radiowego ...................................17, 18, 21

RAM .......................................................4

S

Sieć ...................................................16, 28

Software .................................................2

Środowiska .........................................8, 17

Stacja dysków .........................................25

Symbol ....................................................22

System operacyjny ...14, 15, 2, 25, , 4

T

Temperatura ............................6, 2, 24, 5

Test własny .............................................

Toner .......................................................1

Transport ...........................................15, 1

Twardy dysk ..................................9, 24, 25

U

Urządzeń peryferyjnych ............. 12, 1, 2,

27, 29, 0

USB ...................................... 27, 28, 0, 1

V

VGA .........................................................29

W

Wilgotność .............................................2

Wilgotność powietrza ...............................6

Wireless LAN ..................16, 17, 18, 20, 21

Wkład atramentowy ...............................1

WLAN .....................................................16

Wstrząsów ..............................................24

Wyłącznik zasilania..................................27

Wymiary ...................................................6

Z

Zasilacz ...................................................2

Złącza ................................................29, 0

Złącze ..........................................28, 0, 1

Złącze FireWire .......................................27

Zużycie energii ........................................ 11

40

Austria
MAXDATA Computer GmbH

Ignaz-Köck-Straße 9
A-1210 Wien
Phone: [phone]

Benelux
MAXDATA Benelux B.V.

Bredaseweg 115
NL- 4872 LA Etten-Leur
Phone: [phone]

France
MAXDATA S.A.R.L.

7 avenue du Général de Gaulle,
Bâtiment 4,
F- 91090 Lisses
Phone: [phone]

Germany
MAXDATA Computer GmbH

Elbestraße 16
D-45768 Marl
Phone: [phone]

Italy
MAXDATA Italia S.r.l.

Strada 1, Palazzo F1
I-20090 Milanofiori, Assago (MI)
Phone: [phone]

Poland
MAXDATA Sp. z.o.o

Ursynów Business Park
ul. Pu�awska 303
PL- 02-785 Warszawa
Phone: [phone]

Spain . Portugal
MAXDATA Iberia s.l.

c/Colquide, 6
Edificio Prisma – Portal 1-B-Pta. 1a
E-28230 Las Rozas (Madrid)
Phone: [phone]

Switzerland
MAXDATA Computer AG

Haldenstraße 5
CH-6340 Baar
Phone: [phone]

United Kingdom
MAXDATA UK Limited

The MAXDATA Centre, Downmill Road
Bracknell, Berkshire, RG12 1QS, UK
Phone: [phone]
