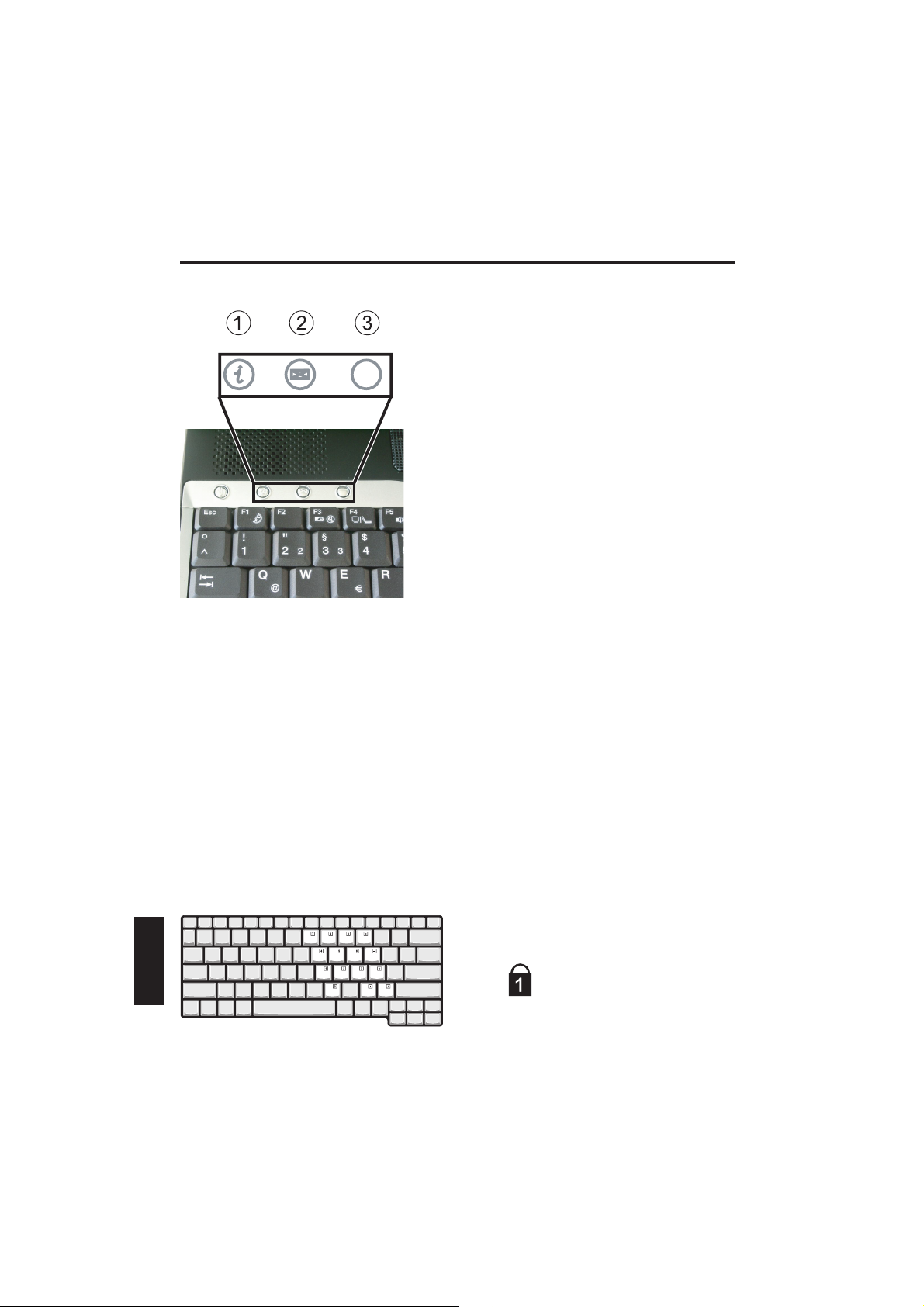

DE QUICK LAUNCH-TOETSEN .................................................................... 130
HET TOETSENBORD ................................................................................... 130
DE TOUCHPAD ............................................................................................ 131

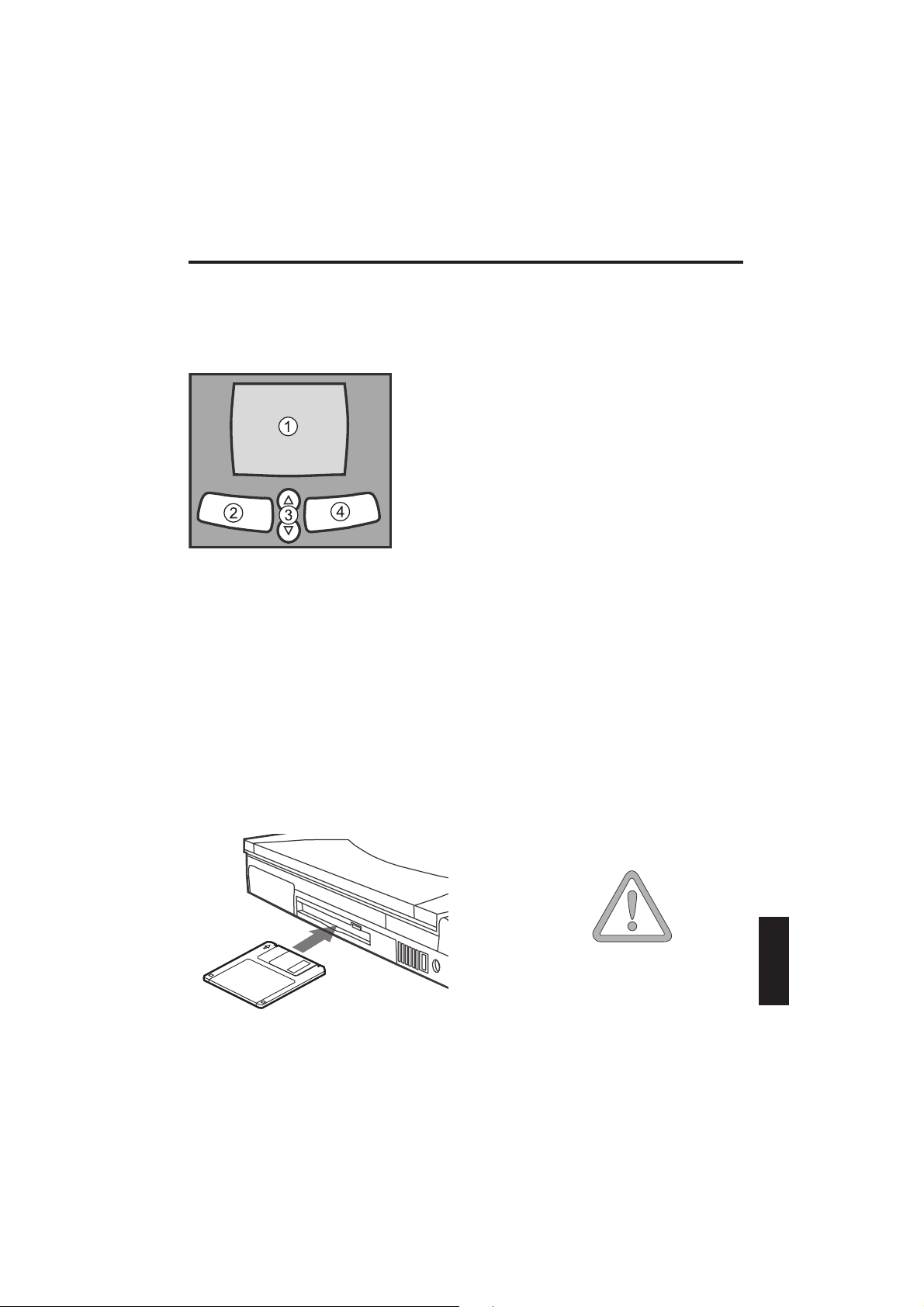

HET DISKETTESTATION .............................................................................. 131
HET CD-ROM/DVD-STATION ....................................................................... 132

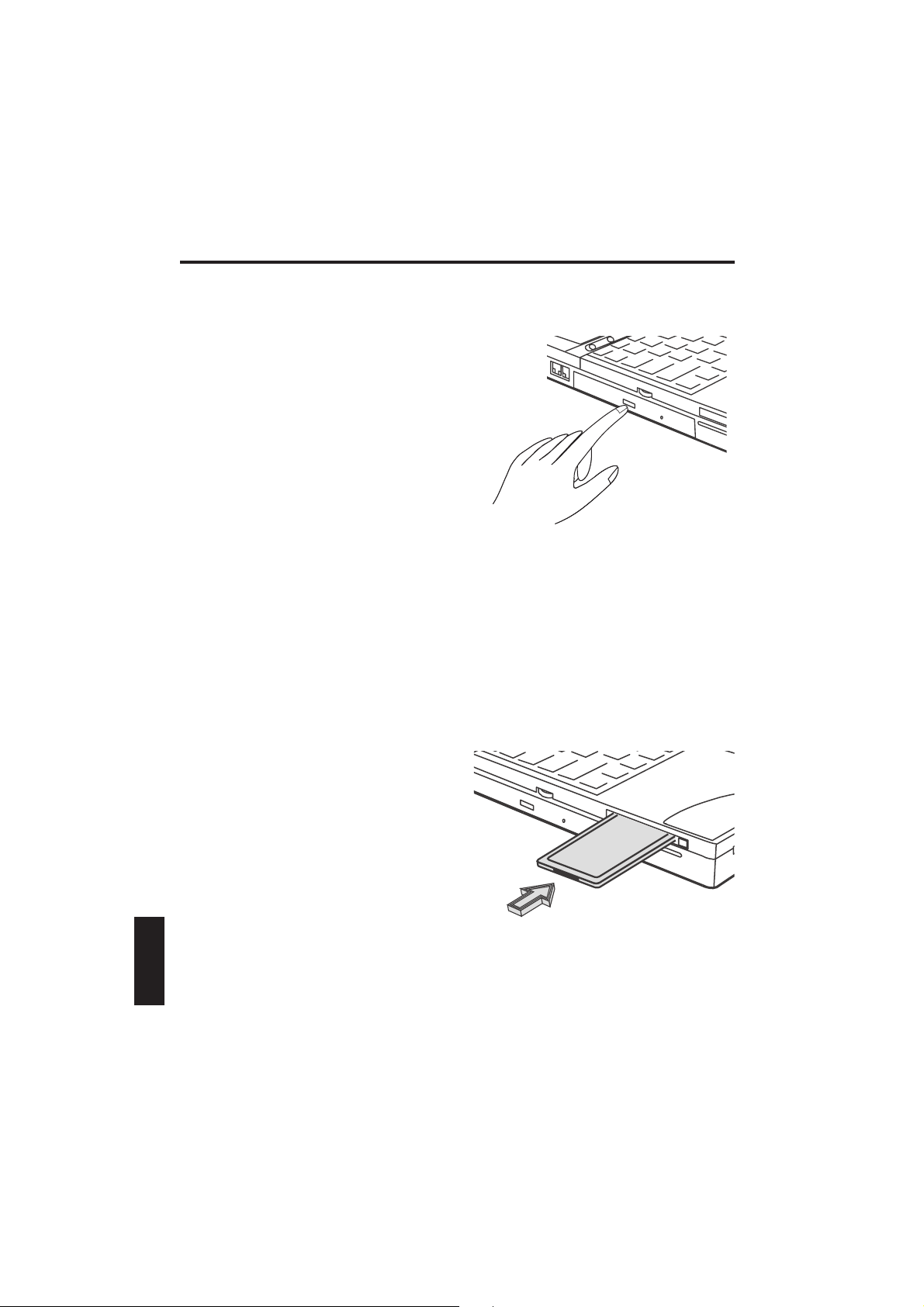

DE PC-KAARTSLEUF .................................................................................. 132

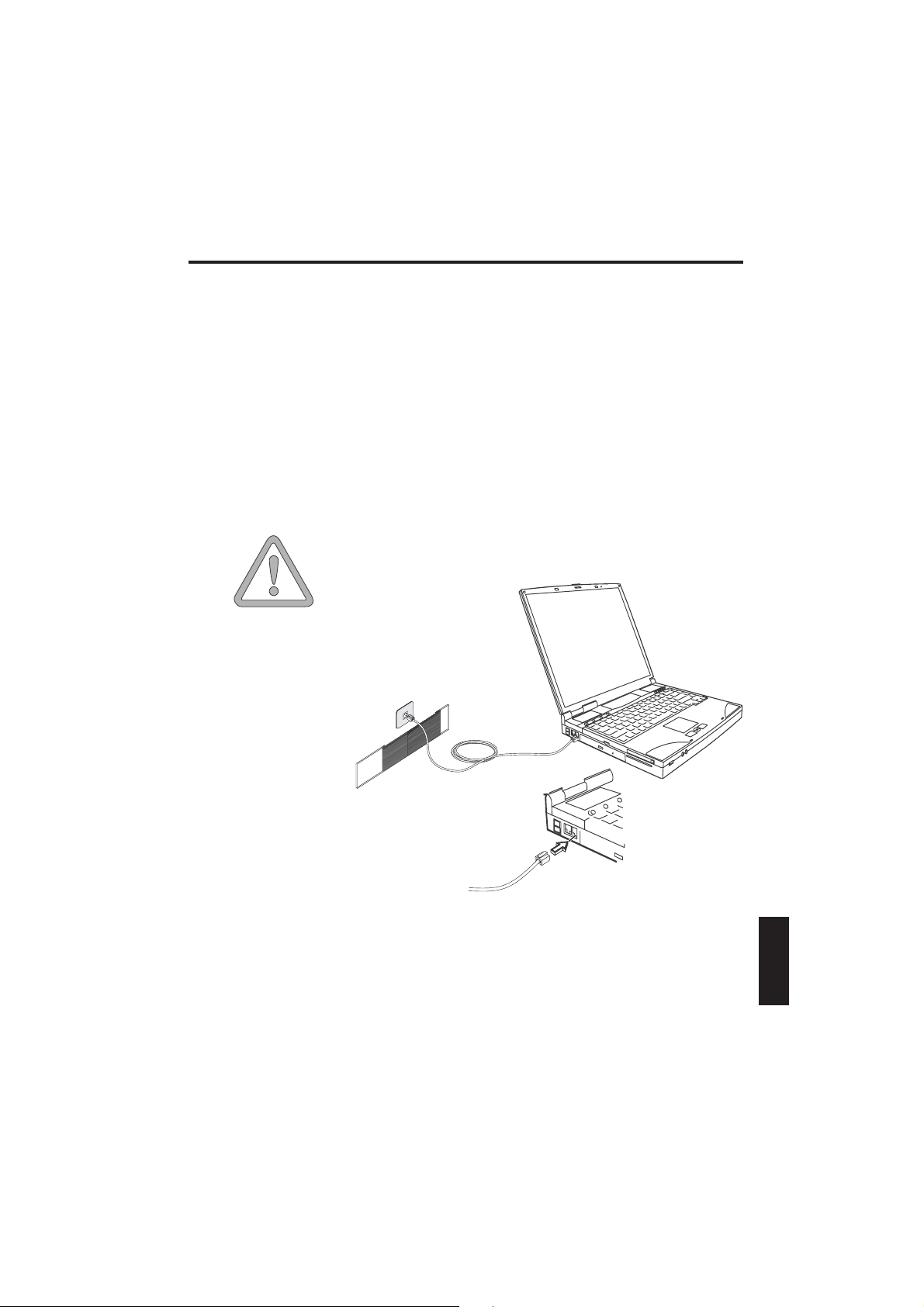

DE GEGEVENS-/FAXMODEM...................................................................... 133
AANWIJZINGEN OVER DE INSTALLATIE ............................................ 134

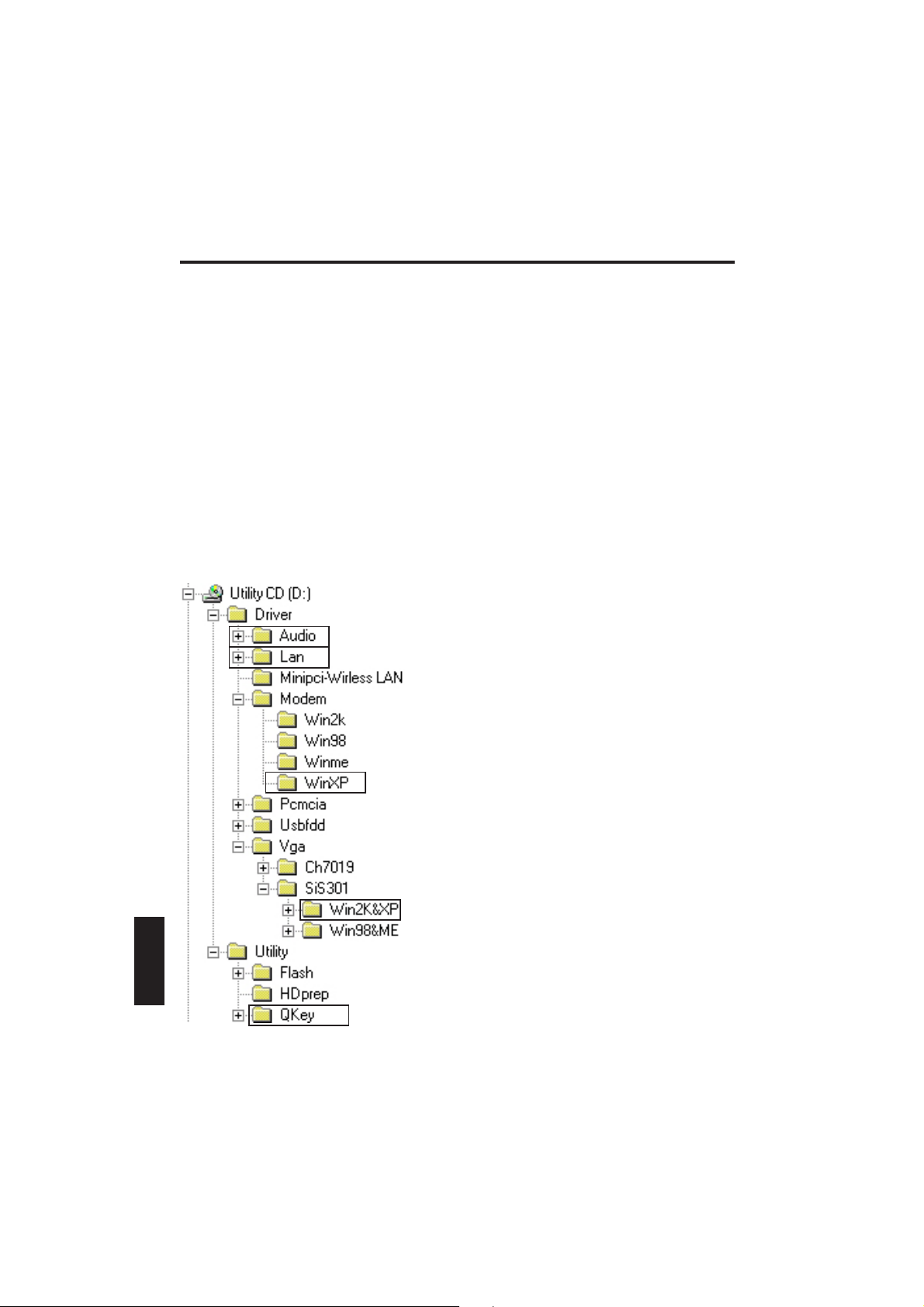

DE STUURPROGRAMMA’S HERSTELLEN .................................................. 134
WINDOWS XP ............................................................................................ 134
DE RESOLUTIE INSTELLEN ................................................................... 135
FAST INFRAROOD-INSTELLING ............................................................ 135
Windows 2000 ............................................................................................ 136
DE RESOLUTIE INSTELLEN ................................................................... 136
INSTALLATIE VAN DE MODEM .............................................................. 137
REGIO-INSTELLING ............................................................................... 137
Windows 98 ............................................................................................... 138
DE RESOLUTIE INSTELLEN ................................................................... 138
INSTALLATIE VAN DE MODEM .............................................................. 139
FAST INFRAROOD-INSTELLING ............................................................ 139
SPECIFICATIES .....................................................................................140
PROBLEMEN OPSPOREN EN VERHELPEN ....................................... 144
113
114
AANWIJZINGEN
Onze firma behoudt zich het recht voor om onaangekondigd wijzigingen
in dit document aan te brengen. De informatie die erin is opgenomen is
enkel bedoeld ter referentie en mag niet worden beschouwd als uiting
van verplichtingen van de kant van de fabrikant of tussenhandelaren.
De fabrikant en de tussenhandelaren kunnen niet aansprakelijk gesteld
worden voor mogelijke fouten of onjuistheden die in dit document
kunnen voorkomen. Ook voor mogelijke schade, respectievelijk verlies,
die uit een verkeerd gebruik van het handboek kan voortvloeien, wordt
geen verantwoordelijkheid genomen. Uit dit document en de
bijbehorende software mag niets, gedeeltelijk of in zijn geheel,
gekopieerd, vertaald of gedistribueerd worden, zonder toestemming
vooraf van de leverancier, de fabrikant of de auteurs. Reservekopieën
voor eigen gebruik vallen niet onder deze regeling. Het gebruik van
handelsmerken van dit product is onderhevig aan de bepalingen die u
kunt vinden in het uitgebreide servicehandboek op de cd-rom met
stuurprogramma’s en hulpprogramma’s. Merken en productnamen die in
dit document genoemd worden, vallen wellicht onder het auteursrecht of
zijn gedeponeerde handelsmerken van derden. Deze namen en
producten worden alleen ter aanduiding gebruikt en betekenen niet dat
het product of de fabrikant wordt aanbevolen.
© Mei 2002.
Juridische aanwijzingen
Overige juridische aanwijzingen en bepalingen treft u aan in het
uitgebreide servicehandboek op de cd-rom met stuurprogramma’s en
hulpprogramma’s (utility-cd).
Acrobat en het Acrobat-logo zijn handelsmerken van Adobe Systems
Incorporated of een van de dochterondernemingen. Mogelijk zijn de
handelsmerken geregistreerd.
Intel en Pentium zijn geregistreerde handelsmerken van Intel
Corporation.
MS-DOS, Windows, Windows 95, Windows 98 , Windows Me, Windows
2000, Windows XP en Windows NT zijn geregistreerde handelsmerken
van Microsoft.
115
Gebruik & referenties
Dit gebruikershandboek moet gezien worden als inleiding en kan
gebruikt worden als leidraad
wanneer u de nieuwe computer voor het eerst gebruikt. Meer
diepgaande informatie voor specialisten treft u aan in het Engelstalige
uitgebreide servicehandboek.
Alle referenties hebben betrekking op de meegeleverde cd-rom met
stuurprogramma’s en hulpprogramma’s. Hierop staan het uitgebreide
servicehandboek (in Adobe Acrobat-indeling), stuurprogramma’s en
speciale hulpprogramma’s voor uw notebook. Wilt u een
besturingssprogramma gebruiken dat niet in dit document wordt
genoemd, raadpleeg dan de betreffende informatie die u in de
„ReadMe“-bestanden op de cd-rom aantreft. Neem bovendien contact
op met de leverancier, om zeker te weten dat het besturingsprogramma
van uw keuze ook werkelijk op deze notebook gebruikt kan worden. Het
besturingssysteem bevindt zich niet op de cd-rom met
stuurprogramma’s en hulpprogramma’s.
Aanwijzing: Een aantal, of alle systeemconfiguraties zijn al uitgevoerd.
Mocht dit niet het geval zijn, of moeten delen van het systeem opnieuw
geconfigureerd worden, raadpleeg dan het uitgebreide servicehandboek
op de meegeleverde cd-rom met stuurprogramma’s en
hulpprogramma’s.
Toelichting:
Dit apparaat voldoet aan de productnorm voor storingsemissie EN
55022,de basisnorm voor elektromagnetische beïnvloeding EN 50082-1
en de laagspanningsnorm EN 60950.
Na een niet met de fabrikant afgesproken wijziging in het apparaat zijn
deze normen niet langer gegarandeerd.
Om de elektromagnetische compatibiliteit te garanderen, dient u de
aanwijzingen te volgen die in dit handboek zijn opgenomen.
Geluidsniveau
Het geluidsniveau op de werkplek is lager dan 55dB A
116
Opmerking van de Federal Communications Commisson (FCC)
Dit apparaat is getest en voldoet aan de regels die gelden voor een
digitaal apparaat uit klasse B, deel 15 van de FCC-voorschriften.
Aanwijzing voor de gebruiker:
Dit apparaat is zorgvuldig storingsvrij gemaakt en gecontroleerd. Toch
moet u bij een externe gegevenskabel rekening houden met het
volgende:
Mocht het nodig zijn de door de fabrikant geleverde gegevenskabel te
vervangen, dan moet de gebruiker erop letten dat de vervangende kabel
van dezelfde kwaliteit is en evengoed afschermt als de oorspronkelijke
kabel. Alleen zo kan radio-ontstoring worden gegarandeerd.
Gebruik enkel en alleen afgeschermde leidingen en externe apparaten
die qua veiligheid en elektromagnetische compatibiliteit vergelijkbaar zijn
met het onderhavige product.
Bij nataltigheid is de overeenkomst betreffende genoemde normen niet
langer gegarandeerd!
Cd-romstation:
Het ingebouwde cd-romstation is een laserproduct van klasse I. Open
dit apparaat niet en kijk niet in de straal, ook niet met optische
instrumenten.
Is het cd-station niet uitdrukkelijk bedoeld voor gelijktijdig gebruik van
meerdere cd’s, plaats dan nooit meer dan één cd in het station.
Terugname van het apparaat
Wij bieden u een terugnamegarantie: Op basis van
de door ons gebruikte materialen kan het apparaat
opnieuw gebruiksklaar worden gemaakt of worden
verwerkt, d.w.z. dat uw notebook volledig
recyclebaar is. Het verpakkingskarton en alle
overige gebruikte karton kan bij het oud papier.
117
Aanwijzingen over de veiligheid
BELANGRIJKE AANWIJZINGEN OVER DE VEILIGHEID
Hoewel deze notebook stevig en solide is, kunnen er toch
beschadigingen optreden. Deze kunt u voorkomen door de volgende
aanwijzingen in acht te nemen:
• Voorkom dat de notebook hevig door elkaar wordt geschud.
• Houd het apparaat niet in de buurt van hittebronnen
(verwarmingselementen, direct zonlicht).
• Bescherm de notebook tegen elektromagnetische interferentie.
Op deze manier voorkomt u ook het verlies van gegevens.
• Zorg dat het apparaat niet in een vochtige omgeving komt. Het
gaat immers om een elektrisch apparaat!
• Let goed op een juiste stroomvoorziening.
De gebruikte adapter moet zijn toegestaan.
WAARSCHUWING
Trek bij het verwijderen van de stroomvoorziening nooit aan de kabel,
maar alleen aan de stekker.
Verwijder de externe stroomvoorziening (adapter of autoadapter),
voordat u de computer gaat reinigen.
Voor de adapter is een stroomvoorziening nodig die
wisselspanningen en spanningsonderbrekingen
opvangt. Met vragen hierover kunt u terecht bij uw
lokale elektriciteitsmaatschappij.
De adapter moet zijn voorzien van een geaarde
stekker.
• Aanwijzingen over het gebruik van de accu
Maak alleen gebruik van de accu die voor deze
LET OP
computer bestemd is.
Laad de accu via de notebook op.
Probeer nooit een defecte accu te repareren.
Laat reparaties altijd over aan de leverancier of een
gekwalificeerde vakman.
Bewaar beschadigde accu’s buiten het bereik van
kinderen en zorg dat ze zo snel mogelijk worden verwerkt. Houd hierbij
de nodige voorzichtigheid in acht.
Accu’s kunnen ontploffen, wanneer ze in aanraking komen met vuur of
onjuist worden gebruikt of verwerkt.
118
Aanwijzingen over de veiligheid
Het apparaat dat u hebt aangeschaft, is voorzien van een accu. Deze
accu is recyclebaar. Het is niet toegestaan de accu bij het gewone
huisvuil te deponeren. Met vragen over een juiste afvalverwerking kunt
u terecht bij de betreffende afdeling van uw gemeente.
• Aanwijzing over de batterij van de interne klok
Pas op: Wanneer de batterij op ondeskundige
WAARSCHUWING
manier wordt verwijderd, ontstaat er
ontploffingsgevaar. Vervang de batterij alleen door
een exemplaar dat door de fabrikant wordt
aanbevolen of door een batterij van dezelfde
makelij. Let bij het weggooien van de batterij op de
aanwijzingen van de fabrikant.
• Onderhoud
Voer zelf geen onderhoud aan uw computer uit! Op deze manier
verspeelt u het recht op garantie en loopt u kans op een elektrische
schok. Ga voor onderhoud naar een gekwalificeerd vakman. Verwijder
de netvoeding van de computer.
Neem contact op met een gekwalificeerd vakman, in geval van de
onderstaande problemen.
- De adapter of de spanningskabel is beschadigd,
WAARSCHUWING
resp. gerafeld.
- Er is vloeistof in de computer terechtgekomen.
- De computer functioneert niet, ondanks een juiste
bediening.
- De computer is gevallen of beschadigd.
• Reiniging
Gebruik geen reinigingsmiddel rechtstreeks op de computer. Gebruik
alleen een zachte, schone doek. Gebruik geen vluchtige (op basis van
petroleum) reinigingsmiddelen of schuurmiddelen.
119
Geleverde onderdelen
GELEVERDE ONDERDELEN
Controleer voordat u met de installatie van de notebook begint, of alle
onderdelen aanwezig zijn.
Ontbreekt er een onderdeel uit de lijst, neem dan onmiddellijk contact op
met de leverancier.
• Notebook
• Accu
• Utility-cd
• Adapter
• Spanningskabel
• Handboek
• Cd-/ of dvd-romstation (ingebouwd)
• Modemkabel
Als u het apparaat voor reparatie of uitbreiding wilt opsturen, moet u de
originele verpakking gebruiken. Bewaar de verpakking dus goed.
120
De voorbereiding
DE VOORBEREIDING
Voordat u de notebook voor het eerst gaat gebruiken, moet u weten uit
welke onderdelen uw systeem is opgebouwd.
Schuif de knop (1) naar rechts en open het beeldscherm.
(1) Schuifknop
(2) USB-poort
(3) I-Link 1394-aansluiting
(4) Microfoonaansluiting
(5) Luidspreker/ koptelefoon
Afbeelding 1
(1) LCD-beeldscherm
(2) Status-LEDs
(3) AAN-/UITknop
(4) Hot keys
(5) Toetsenbord
(6) TouchPad en knoppen
(7) Ingebouwde luidspreker
(8) Polssteun
Afbeelding 2
121
De voorbereiding
DE ACCU PLAATSEN
Afbeelding 3
Houd er rekening mee dat het opladen van de accu bij een
LET OP
uitgeschakeld apparaat twee uur en bij een ingeschakeld
apparaat vijf uur duurt.
We raden u met klem aan de accu volledig op te laden
voordat u de notebook voor het eerst gebruikt! Verwijder
de adapter van de notebook niet voordat u de accu volledig
hebt opgeladen!
Bij de notebook wordt een accu
geleverd. Deze accu is slechts
gedeeltelijk opgeladen.
Haal de nieuwe accu uit de verpakking.
Schuif de accu in de richting van de pijl in
de accuhouder totdat u een klik
hoort.
Nu kunt u de accu gaan opladen.
DE ACCU VERWIJDEREN
1
2
Afbeelding 4
122
Schuif de grendel (1) omhoog. De accu
springt uit de houder.
Trek de accu in de richting van de pijl
(2)
uit de houder.
U kunt de notebook nu alleen
gebruiken via de adapter.
STROOMVOORZIENING
De voorbereiding
De notebook kan
zowel via de accu of
het net gebruikt
worden.
De eerste keer
gebruikt u de
notebook via de
adapter. Gebruik
alleen de
bijgeleverde adapter.
Een onjuiste adapter
kan de computer
beschadigen.
WAARSCHUWING
De adapter bevat
geen onderdelen die
onderhouden
moeten worden.
ADAPTER IN
GEEN GEVAL
OPENEN!
De notebook is voorzien van een spanningskabel
en een universele zelfregulerende adapter. De
adapter is geschikt voor een willekeurige
constante spanning tussen 100 en 240 volt.
Zo gebruikt u de adapter:
1. Sluit de spanningskabel op de adapter aan.
2. Sluit de adapter aan op de DC INaansluiting van de computer.
3. Sluit de spanningskabel aan op een
contactdoos.
WAARSCHUWING
LEVENSGEVAAR!
Afbeelding 5
123
De voorbereiding
DE COMPUTER AANZETTEN
Afbeelding 6
Hiermee zijn de voorbereidingen
voltooid.
Houd nu de aan-/uitknop even
ingedrukt, om de notebook aan te
zetten.
Als de computer aan staat, kan de aan/uitknop, afhankelijk van de instellingen
in energiebeheer, meerdere functies
vervullen.
Drukt u nogmaals op deze knop, dan
wordt de computer in de
standaardsituatie uitgeschakeld.
Aanwijzing:
Let er goed op dat u de computer bij
Windows-systemen altijd op
onderstaande manier uitschakelt:
Klik op de knop „Start“.
Selecteer „Afsluiten“
en klik op „OK“.
Hiermee voorkomt u dat er
problemen ontstaan op de harde
schijf of in het besturingssysteem.
Tip:
Mocht het programma of zelfs het systeem
vastlopen, gebruik dan de volgende toetsen:
Ctrl + Alt + Del. Hiermee sluit u, in het
gunstigste geval, alleen de vastgelopen taak,
of start u de computer opnieuw op.
(warme start). Werkt dit niet, houd dan de aan-/
uitknop langer dan vier seconden vast –
hiermee zet u de computer uit. Nu kunt u de
computer weer opnieuw starten (koude start).
Als u de computer voor het eerst aanzet, wordt het besturingssysteem
geïnstalleerd. Volg de aanwijzingen op het scherm.
Zodra het programma is geïnstalleerd en de computer opnieuw is
gestart, kunt u hem gaan gebruiken.
U kunt bij de eigenschappen voor het beeldscherm de resolutie,
kleurdiepte en de interface van het bureaublad instellen.
Wilt u aanvullende grafische functies zoals TV – OUT, monitoraansluiting,
multidisplay en dergelijke gebruiken, dan moet u het uitgebreidere VGAstuurprogramma installeren dat op de utility-cd staat.
Meer informatie hierover kunt u lezen op pagina 26 en verder, bij de
aanwijzingen over de installatie.
124
ENERGIEBEHEER
Aanwijzing over de PCkaart
Energiebeheer
Uw systeem is compatibel met APM en het
nieuwere (en efficiëntere)
energiebesparingssysteem ACPI.
HARDWARE (accustatus & waarschuwingen)
Verwijder nooit een PCkaart op het moment dat
het systeem zich in de
Save-to-Disk-modus
bevindt. Hiermee
deactiveert u namelijk
de insteeksleuf en een
verandering in de
systeemconfiguratie kan
problemen veroorzaken
op het moment dat de
computer opnieuw
wordt gestart.
LET OP
Na afloop van de POST (zelftest na het opstarten
van het systeem) geeft de accu-LED aan in
hoeverre de accu is opgeladen. Is het niveau laag,
dan knippert het lampje. Sla onmiddellijk al uw
gegevens op en sluit de computer op de adapter
aan.
Laag spanningsniveau & SUSPEND
Is het spanningsniveau van de accu laag (en is er
geen adapter aangesloten) dan treedt er
onmiddellijk een beveiligingsfunctie in werking:
Zonder Save-to-Disk
Is op uw systeem geen Save-to-Disk-bestand of –
partitie aangemaakt, dan worden de huidige
gegevens opgeslagen in het RAM-geheugen, en
schakelt het systeem automatisch over naar de
Suspend-modus.
Met Save-to-Disk
Gegevens worden op de harde schijf opgeslagen
in het daarvoor bestemde bestand of de daarvoor
bestemde partitie. Vervolgens schakelt de
computer zichzelf automatisch uit.
Is er geen Save-to-Disk-bestand of –partitie
beschikbaar, dan schakelt het systeem over naar
de Suspend-modus.
125
Overzicht van het systeem
OVERZICHT VAN HET SYSTEEM
LINKER- EN RECHTERKANT
Afbeelding 7
95
(1) USB-aansluitingen
(2) Netwerkaansluiting
(3) Modemaansluiting
(4) Cd- resp. dvd-romstation *
(5) Cd-audiovolumeregelaar
(6) Ontgrendeling voor noodgevallen*²
(7) Cd-uitwerpknop
(8) PC-kaartsleuf
(9) PC-kaartontgrendeling
(1) Accu
(2) Diskettestation met uitwerpknop
(3) Ventilatieopening*
(4) S/PDIF (optische digitale audio)-uitgang
(5) Aansluiting voor de adapter
(6) Aan/uit – en
* afhankelijk van het model
*² Gebruik hiervoor een dun
voorwerp (bijvoorbeeld een rechtgebogen paperclip).
Open het cd-romstation alleen als er
geen spanning op de notebook staat.
Afbeelding 8
5
* Ontluchtings – en
ventilatieopeningen moeten
altijd onbedekt blijven.
Anders kan het apparaat
oververhit raken.
LET OP
126
ACHTERKANT
Overzicht van het systeem
Afbeelding 9
5
(1) Kensingtonslot
(2) Ventilatieopening*
(3) Aansluiting voor externe monitor
(4) S-Video TV-uitgang
(5) Infraroodpoort
ONDERKANT
* Ontluchtings- en
ventilatieopeningen moeten
altijd onbedekt blijven.
Anders kan het apparaat
oververhit raken.
LET OP
(1) Ventilatieopening*
(2) Sleuf voor de harde
schijf
(3) Accupak en
ontgrendeling
(4) Verwisselbaar
diskettestation met
ontgrendeling.
Na de ontgrendeling kan
het diskettestation
verwijderd worden en kan
er een los verkrijgbaar CDRW-station geplaatst
worden.
Afbeelding 10
127
Overzicht van het systeem
VERKLARING VAN DE LEDS
Symbool
Verklaring
De harde schijf is actief.
Het diskettestation of het cd-romstation
is actief.
Brandt wanneer Caps Lock is ingedrukt.
Brandt wanneer Num Lock is ingedrukt.
Brandt wanneer Scroll Lock is
ingedrukt.
Oranje knipperen: De accu wordt
opgeladen
Tabel 1
128
Groen knipperen: De accu heeft een
laag spanningsniveau bereikt
Groen knipperen: De notebook bevindt
zich in de Suspend-modus
HOT KEYS
(Toetscombinaties met een speciale functie)
Symbool VerklaringToetsen
Overzicht van het systeem
Fn + F1
Fn + F3
Fn + F4
Start de Suspend-modus
Schakelt de waarschuwing voor de
batterij in/uit
Schakelt tussen weergave via LCDscherm / monitor / beide
Fn +
Fn + F5
Fn + F6
Fn + F7
Fn + F8
Num Lo
Verhoogt het volume
Verlaagt het volume
Verhoogt het contrast op het LCDscherm
Verlaagt het contrast op het LCDscherm
Schakelt de Num Lock in/uit
De getallen zijn in de
ck
rechterbovenhoek van de toetsen
aangegeven.
De invoer van getallen wordt op deze
manier veel eenvoudiger.
Tabel 2
Scroll
Lock
Schakelt de Scroll Lock in/uit
129
Overzicht van het systeem
DE QUICK LAUNCH-TOETSEN
Afbeelding 11
HET TOETSENBORD
Het toetsenbord van uw notebook bevat alle
functies van een normaal AT-compatibel
toetsenbord, plus enige extra functies:
Typemachine -
Functietoetsen -
Speciale toetsen -
Deze toetsen komen overeen met de toetsen van
een typemachine.
Bij veel besturingssystemen (en toepassingen)
kunnen met behulp van deze toetsen bijzondere
functies worden opgeroepen. Meer informatie
hierover vindt u in de betreffende handleidingen.
Met behulp van deze toetsen (en
toetscombinaties) worden veel hardwarefuncties
aangestuurd.
Aan de bovenkant van het toetsenbord
bevinden zich drie Quick Launchtoetsen. Deze toetsen zijn bedoeld om
veelgebruikte toepassingen te openen.
(1) Hiermee start u de Internet
Browser
(2) Met deze toets start u het e-mail
programma
(3) Deze toets kan door de gebruiker
zelf geprogrammeerd worden
Het stuurprogramma waarmee
deze functie geactiveerd kan
worden, bevindt zich op de utilitycd in het pad \Utility\QKey
bijv.: D:\Utility\QKey\setup.exe.
Afbeelding 12
130
Druk op Fn+ Num Lock om dit veld te
activeren
De LED gaat branden
Overzicht van het systeem
DE TOUCHPAD
Het systeem stelt de geïntegreerde TouchPad automatisch in. Als u
Windows gebruikt hoeft u voor de basisfuncties geen speciaal
stuurprogramma te installeren.
(1) Sensorveld
(2) Linkermuisknop
(3) Wiptoetsen – functioneren net als een
muiswieltje
(4) Rechtermuisknop
Tip voor linkshandigen: Bij de meeste
besturingssystemen kan de functie van
de muistoetsen omgedraaid worden.
Afbeelding 13
HET DISKETTESTATION
De computer is voorzien van een ingebouwd 1,44 MB 3,5 inch
diskettestation. Normaal gesproken wordt dit station „A:“ genoemd.
Schuif een diskette met het etiket naar boven in het diskettestation. U
hoort dat de diskette vastklikt. Om de diskette te verwijderen, drukt u op
de uitwerpknop rechtsboven het station.
Na de ontgrendeling kan het diskettestation verwijderd worden en kan er
een los verkrijgbaar CD-RW-station worden geplaatst (zie afbeelding 10).
LET OP
Verwijder een diskette nooit op het
moment dat deze gelezen wordt.
Afbeelding 14
Hierdoor kunt u het station beschadigen
en kunnen gegevens verloren raken!
131
Overzicht van het systeem
HET CD-ROM/DVD-STATION
Voordat u een cd plaatst, drukt u eerst
op de knop aan de voorkant van het
station.
Leg de cd met het etiket naar boven in
de lade en druk hem voorzichtig aan.
Duw de cd-lade weer naar binnen tot hij
sluit. Nu kan de cd worden gelezen.
Sommige cd’s zijn voorzien van de
functie Autostart en dit houdt in dat de
installatie of het afspelen van een
muziek-cd automatisch begint, zodra de
cd is geplaatst.
DE PC-KAARTSLEUF
Afbeelding 15
De computer is voorzien van een sleuf voor een pc-kaart. Het gaat
hierbij om een PCMCIA 3,3V / 5V / 12 V sleuf van het type II resp. I
U plaatst een pc-kaart in de sleuf tot
u een klik hoort.
U verwijdert de pc-kaart door op de
uitwerpknop naast de sleuf te
drukken.
Afbeelding 16
132
Overzicht van het systeem
DE GEGEVENS-/FAXMODEM
Het systeem stelt de geïntegreerde analoge modem automatisch in. U
kunt de modem gebruiken zodra u deze via de telefoonkabel hebt
verbonden met een analoge telefoonaansluiting (geen ISDN).
Juist gebruik:
U kunt de modem op alle analoge aansluitingen (TBR 21) binnen Europa
aansluiten.
De modem dient alleen te worden gebruikt voor datacommunicatie.
LET OP
Probeer nooit de modem op
een ISDN-telefoonaansluiting
aan te sluiten!
Hierdoor zou storing in het
apparaat kunnen ontstaan.
Gebruikt u Windows 2000,
controleert u dan
de regio-instellingen (de
locatiegegevens). Nadere
aanwijzingen
hierover kunt u lezen in de
paragraaf
Software.
Afbeelding 17
133
Software
AANWIJZINGEN OVER DE INSTALLATIE
DE STUURPROGRAMMA’S HERSTELLEN
Als uw systeem wordt afgeleverd, dan is daarop een Preload
geïnstalleerd. Dat wil zeggen: alle gegevens en stuurprogramma’s die
het systeem nodig heeft, zijn op de harde schijf geïnstalleerd.
Mocht het voorkomen dat u de harde schijf hebt gewist en/of
geformatteerd, dan kunt u de benodigde stuurprogramma’s terugvinden
op de utility-cd.
Zodra het besturingssysteem opnieuw is geïnstalleerd (bijvoorbeeld met
behulp van de recovery-cd) dan kunt u op deze manier de notebook
weer gebruiksklaar maken.
WINDOWS XP
Voer in de gemarkeerde directory’s
telkens het bestand „setup.exe“
uit.
In principe maakt het niet uit welke
volgorde u bij de installatie
aanhoudt.
Wij raden u wel aan het grafische
stuurprogramma (VGA) als eerste
te installeren. Op deze manier
wordt het werkblad beter
weergegeven.
134
Software
DE RESOLUTIE INSTELLEN
Na de installatie van het grafische stuurprogramma, moet u de resolutie
instellen op 1024 x 768.
U doet dit als volgt:
Rechtsklik op een leeg veld in het bureaublad en selecteer de optie
<Eigenschappen>.
In het venster „Eigenschappen voor Beeldscherm“ kiest u het tabblad
„Instellingen“.
Nu kunt u met de schuifregelaar de resolutie instellen op 1024 x 768.
Klik op <Toepassen> om de nieuwe resolutie te bevestigen.
FAST INFRAROOD-INSTELLING
De infraroodpoort moet u handmatig optimaliseren. Klik
achtereenvolgens op de volgende opties:
<Start> <Instellingen> <Configuratiescherm> <Prestaties en
onderhoud> <Systeem> <Apparaatbeheer> <Infraroodapparatuur>
(dubbelklikken)
<IrDA- snellere Infraroodaansluiting> <Geavanceerd>
Stel hier de „Eigenschap: Infraroodtransceiver A” in op de waarde: “HP
HSDL-2300/3600”. Bevestig dit door op <OK> te klikken.
Nu kunt u Apparaatbeheer sluiten.
135
Software
WINDOWS 2000
Voer in de gemarkeerde directory’s
telkens het bestand „setup.exe“
uit.
In de directory PCMCIA heet het
uit te voeren bestand
„O2update.exe“.
In principe maakt het niet uit welke
volgorde u bij de installatie
aanhoudt.
Wij raden u wel aan het grafische
stuurprogramma (VGA) als eerste
te installeren, Op deze manier
wordt het werkblad beter
weergegeven.
DE RESOLUTIE INSTELLEN
Na de installatie van het grafische stuurprogramma, moet u de resolutie
instellen op 1024 x 768.
U doet dit als volgt:
Rechtsklik op een leeg veld in het bureaublad en selecteer de optie
<Eigenschappen>.
In het venster „Eigenschappen voor Beeldscherm“ kiest u het tabblad
„Instellingen“.
Nu kunt u met de schuifregelaar de resolutie instellen op 1024 x 768.
Klik op <Toepassen> om de nieuwe resolutie te bevestigen.
136
Software
INSTALLATIE VAN DE MODEM
Het stuurprogramma voor de modem moet handmatig worden
geïnstalleerd. Klik achtereenvolgens op de volgende opties:
<Start> <Instellingen> <Configuratiescherm> <Systeem> (openen
door dubbelklikken)
<Hardware> <Apparaatbeheer> <PCI device> (openen door
dubbelklikken)
<Stuurprogramma> <Stuurprogramma bijwerken> <volgende>
Nu wordt de wizard Upgrade van apparaatstuurprogramma gestart.
Selecteer hier:
<Zoeken naar een geschikt stuurprogramma voor dit apparaat
(aanbevolen)>
<Volgende>
<Andere zoeklocaties>
<Cd-romstations>
<Volgende><Volgende><Voltooien> <Sluiten>
Nu kunt u het Apparaatbeheer en het Configuratiescherm sluiten.
REGIO-INSTELLING
Het is mogelijk dat als locatie standaard „Verenigde Staten“ is ingesteld,
dit is afhankelijk van de versie van het Windows 2000™
stuurprogramma dat u voor de modem gebruikt.
U kunt dit als volgt controleren/wijzigen:
Klik met de linkermuisknop achtereenvolgens op <Start>
<Instellingen>
<Configuratiescherm>
Kies hier de telefoon- en modemopties
Op het tabblad „Kiesregels“ selecteert u de invoer „Mijn locatie“ en klikt
u op <Bewerken>.
U kunt als u dat wilt een locatienaam invoeren (bijvoorbeeld thuis,
kantoor, of iets dergelijks), kies bij „Land/Regio“ Nederland en voer uw
netnummer in.
Met <Toepassen> slaat u de instellingen op.
Klik op <OK> om het menu te verlaten.
Nu kunt u het Configuratiescherm sluiten.
137
Software
WINDOWS 98
Voer in de gemarkeerde
directory’s telkens het bestand
„setup.exe“ uit.
In de directory PCMCIA heet het
uit te voeren bestand
„O2update.exe“.
In principe maakt het niet uit welke
volgorde u bij de installatie
aanhoudt.
Wij raden u wel aan het grafische
stuurprogramma (VGA) als eerste
te installeren, Op deze manier
wordt het werkblad beter
weergegeven.
DE RESOLUTIE INSTELLEN
Na de installatie van het grafische stuurprogramma, moet u de resolutie
instellen op 1024 x 768.
U doet dit als volgt:
Rechtsklik op een leeg veld in het bureaublad
selecteer <Eigenschappen>
In het venster „Eigenschappen voor Beeldscherm“ kiest u het tabblad
„Instellingen“.
Nu kunt u met de schuifregelaar de resolutie instellen op 1024 x 768.
Klik op <Toepassen> om de nieuwe resolutie te bevestigen.
138
Software
INSTALLATIE VAN DE MODEM
Het stuurprogramma voor de modem moet handmatig worden
geïnstalleerd. Klik achtereenvolgens op de volgende opties:
<Start> <Instellingen> <Configuratiescherm> <Systeem>
(dubbelklikken)
<Hardware> <Apparaatbeheer> <PCI device> (openen door
dubbelklikken)
<Stuurprogramma> <Stuurprogramma bijwerken> <volgende>
Nu wordt de wizard Apparaatstuurprogramma bijwerken gestart.
Selecteer hier:
<naar een stuurprogramma zoeken dat beter is dan het huidige
(aanbevolen)>
<Volgende>
<Een locatie specificeren>
<Cd-romstation>
<Volgende><Volgende><Voltooien> <Sluiten>
Nu kunt u het Apparaatbeheer en het Configuratiescherm sluiten.
FAST INFRAROOD-INSTELLING
De infraroodpoort moet u handmatig optimaliseren. Klik
achtereenvolgens op de volgende opties:
<Start> <Instellingen> <Configuratiescherm> <Netwerk>
Klik hier op “IrDA V3.0 Fast Infrared Port”, en vervolgens op
<Eigenschappen> <Geavanceerd>
Stel hier de „Eigenschap: Infraroodtransceiver A” in op de waarde: “HP
HSDL-2300”. Bevestig dit door op <OK> en <OK> te klikken.
Nu kunt u Apparaatbeheer sluiten.
Om de nieuwe eigenschappen te activeren moet u de computer opnieuw
starten.
139
Bijlage A - Specificaties
SPECIFICATIES
Processor en kernel
● Intel Pentium 4 Processor, FCPGA2 - 478 package
● L1 Cache On-die 20 Kb (12 Kb voor kernel commando’s, 8 Kb voor
gegevens)
● L2 Cache On-die Cache (CPU - afhankelijk)
128 Kb bij Celeron CPU
256 Kb bij Willamete CPU
512 Kb bij Northwood CPU
● SiS-Chipset met geïntegreerde grafische, audio en
modemcontroller
● 400 MHz Frontside-Bus, PCI / AGP
Werkgeheugen
● DDR-RAM werkgeheugen 266MHz, 2,5-Volt PC2100
Uitbreiding geheugen
● Twee 200-polige SO-DIMM-sleuven voor 128 MB of 256 MB
SDRAM-Module in elke gewenste combinatie tot 512 MB.
Display en video
● 14,1 inch XGA active Matrix TFT-scherm of 15,0 inch XGA active
Matrix (TFT)-scherm. Ondersteunde resolutie 1024 x 768 tot 16
mln. kleuren
● SiS 650 met geïntegreerde AGP-Bus 2D/3D- grafische versneller
● UltraAGP Architecture Graphics Capability (vergelijkbaar met
4xAGP). 3D graphics ondersteund
● Ondersteunt directe DVD MPEG-2-weergave
● Ondersteunt videocompressie en IDCT voor dvd-weergave
● Simultaan LCD/externe monitor
● Onafhankelijke weergave LCD- en externe monitor
● UMA-architectuur met 16/32/64 MB werkgeheugen deelbaar als
videogeheugen
● Volledige DirectX-compatibele grafische engine
● VESA DDC1, DDC2B & DDC 3.0
140
Bijlage A - Specificaties
Geheugencapaciteit
● Harde schijf 2,5 inch (9,5 mm hoog) verwijderbaar station met een
capaciteit van 10 GB en meer
● Diskettestation 3,5 inch verwisselbare module voor 720 Kb en 1,44
MB
Audio
● Audio-chipset SiS 650 met geïntegreerde audiocontroller
● 64-Voice Polyphony Wavetable Synthesizer
● DirectSound 3D-versneller voor IID, IAD en Doppler-effecten
Fullduplex, onafhankelijke Abtastraten- convertor
● SoundBlaster Pro/16-compatibel
● AC’97 V2.1-poort ondersteund
● Full duplex en onafhankelijke aftast-converter voor opname en
afspelen van audio
Modem
● Chipset Smart Link 56 K modem
● Overdrachtssnelheid V.90/K56flex voor het downloaden van
gegevens tot 56000 Bps.
● V.34-, V.17-, V.29-Overdrachtsprotocol
LAN
● Netwerkadapter SiS 900 PCI
● Fast Ethernet-functie voor 10Base-T en 100Base-TX
netwerkstandards.
● PnP-functie Windows 95 / 98 plug&play-compatibel
● Automatische wachtrij en auto-negotiation voor flow control
● Auto-negotiation en parallelle detectie voor automatische
snelheidsselectie (IEEE 802.3u)
● Krachtige 32-bits PCI-Bus Master-architectuur met geïntegreerde
DMA-controller voor minimaal CPU- en bus-gebruik.
● De aansluiting van een extern apparaat tijdens het functioneren
wordt ondersteund (afhankelijk van het besturingssysteem).
141
Bijlage A - Specificaties
Overige hardware
● Cd-rom 5,25 inch (12,7 mm hoog) vaste module met 24x-snelheid.
● Dvd-rom 5,25 inch (12,7 mm hoog) vaste module (optioneel)
● Dvd/cd-rw combistation 5,25 inch (12,7 mm hoog) vaste module
(optioneel)
● Toetsenbord met 88 toetsen Touch-Typ QWERTY-toetsenbord met
geïntegreerd numeriek cijferblok.
● Aanwijsapparaat Touchpad met 4 toetsen.
PC-KAART
● PCMCIA-Controller O2Micro OZ 6912-Controller
● Enkele sleuf voor TYPE II-kaarten met kaartenbus 1,0-poort;
ondersteunt verwijderen en aansluiten tijdens functioneren; staat
verbinding met randapparatuur toe voor multimediacommunicatie.
Aansluitingen
● VGA-aansluiting CRT: 15-pins
● Een stereo-uitgang & een microfoonuitgang
● Infraroodaansluiting
● Drie USB-aansluitingen
● Een standaard telefoonaansluiting (RJ-11)
● Een standaard netwerkaansluiting (RJ-45)
● Een gelijkstroomaansluting
● Een S-videoaansluiting
● Een IEEE1394 i.Link-aansluiting
Stroomvoorziening
● Hoofdbatterij Li-Ion 12-cellen, 11, 1V, 7800 mAh.
● Wisselstroomadapter 100-240V, 50-60 Hz, 90W.
● Heropladen systeem UIT: 3 – 4 uur. (100%)
● Systeem AAN: 8 -10 uur. (100%)
● Batterijniveau laag - waarschuwing
● Suspend-/ Mogelijkheid hergebruik
142
Bijlage A - Specificaties
BIOS
● PnP-functie AMI PnP-BIOS
● Zelftest Inschakelen-zelftest
● DRAM autodetectie, automatische aanpassing grootte
● L2-Cache autodetectie
● Autodetectie type harde schijf
● Energiegebruik
● APM 1,2 (Advanced Power Management)& ACPI 1,0 (Advanced
Configuration Power Interface)
● Wachtwoordbeveiliging op 2 niveaus
● 32 bits-toegang, Ultra DMA5- modusondersteuning
● Multi-Boot-mogelijkheid
Besturingssysteem
● O/S Microsoft Windows 98/2000/XP
Overige gegevens
● Afmetingen 278(D) x 325 (B) x 44 (H) mm
● Gewicht 3,8 kg (met cd-rom & diskettestation)
● Temperatuur in gebruik: 5 tot 35°C (41 tot 95F)
● Vochtigheid in gebruik: 20 tot 90 % RH (5 tot 35 °C)
● Temperatuur in opslag: -20 tot 50 °C (-4 tot 122 F)
143
Bijlage B – Problemen opsporen
PROBLEMEN OPSPOREN EN VERHELPEN
Treden er tijdens het werken met uw computer problemen op, probeer
DIE dan eerst aan de hand van de onderstaande informatie op te lossen.
Lukt het u niet het probleem op deze manier op te lossen, dan kunt u in
het uitgebreide servicehandboek (op de cd-rom met stuurprogramma’s
en hulpprogramma’s) meer informatie vinden. Doet het probleem zich
dan nog steeds voor, zet het systeem dan enige minuten uit en start het
opnieuw op. Alle niet opgeslagen gegevens gaan dan verloren, maar
misschien werkt het systeem dan wel weer. Mocht dit geen oplossing
bieden, neem dan contact op met de leverancier of klantenservice.
Hoewel ik de aan-/uitknop indruk, blijft de computer uit staan.
Mogelijk probleem: De accu doet het niet of is niet op de juiste manier
geïnstalleerd.
Aanwijzing: Het aan-/uitlampje brandt niet.
Oplossing voor het probleem:
o Controleer of de accu in de accuhouder zit en op de juiste manier
is geplaatst.
o Controleer of de contacten van de accu zijn aangesloten.
o Sluit de notebook aan op de adapter, zodat de accu (indien
aanwezig) wordt opgeladen.
Mogelijk probleem: Lage accustand
Aanwijzing: Het lampje van de accu knippert.
Oplossing voor het probleem:
Sluit de computer aan op de adapter. Start het systeem nu nog niet op,
zet de computer dan uit en start hem opnieuw.
144
Bijlage B – Problemen opsporen
Het beeldscherm functioneert niet.
Mogelijk probleem: De energiebesparingsmodus is geactiveerd.
Aanwijzing: Het suspend-lampje knippert.
Oplossing voor het probleem:
o Druk de aan-/uitknop gedurende 1 seconde in.
Mogelijk probleem: Het beeldscherm is niet goed ingesteld.
Oplossing voor het probleem:
o Druk de toetscombinatie Fn + F4 in, eventueel meerdere malen.
o Hebt u een externe monitor aangesloten, zet deze dan aan.
Mogelijk probleem: In het systeem is een ander type beeldscherm
ingesteld dan het huidige type.
Oplossing voor het probleem:
o Druk de toetscombinatie Fn + F4 in.
o Is er een externe monitor aangesloten, sluit deze dan aan op een
voedingsbron en zet hem aan. Controleer ook de instellingen voor
helderheid en contrast (meer informatie over dit onderwerp vindt u
in het uitgebreide servicehandboek).
Het systeem gaat niet verder.
Mogelijk probleem: Er is een energiebesparingsfunctie geactiveerd.
Aanwijzing: Het beeldscherm schakelt vanzelf uit.
Oplossing voor het probleem:
Druk op een toets, of druk op de aan-/uitknop wanneer geen enkel
statuslampje brandt.
145
Bijlage B – Problemen opsporen
Mogelijk probleem: Door een fout in de software is het systeem
vastgelopen.
Oplossing voor het probleem:
o In het handboek van het besturingssysteem kunt u meer hierover
lezen.
o Kunt u het probleem op die manier niet oplossen, start het
systeem dan opnieuw op. Niet opgeslagen gegevens gaan op die
manier verloren! Lukt het zo niet het probleem te verhelpen, zet
dan de computer even uit en vervolgens weer aan.
Waarschuwingen
Na elke systeemstart wordt er een zelftest (POST) uitgevoerd. In geval
van een probleem verschijnt er een foutmelding, die het probleem in het
kort beschrijft.
Wat u dan moet doen, kunt u lezen in het uitgebreide servicehandboek.
