Maxdata ECO 4510 IW User Manual [it]

Download
Page 1
Notebook MAXDATA ECO 4510 IW
Manuale d’uso
IT
Page 2
88
Page 3
Indice
Nota 91
Informazioni sulla restituzione di apparecchiatura elettriche ed elettroniche obsolete .... 94
Indicazioni di sicurezza Importanti 95
Wireless LAN .................................................................................................................. 97
Etichettatura CE per dispositivi con LAN wireless ...................................................... 99
Restrizioni ...................................................................................................................... 10
Francia ....................................................................................................................... 10
Italia .......................................................................................................................... 100
Niederlande ............................................................................................................... 100
Norme legali - clausole di esclusione per apparecchi con Wireless LAN ........................10
Contenuto della fornitura 103
0 0
2
Operazioni preliminari 10
Inserimento della batteria ...............................................................................................106
Estrazione della batteria ricaricabile ................................................................................10
Accensione del notebook ...............................................................................................10
Descrizione Generale del Sistema 111

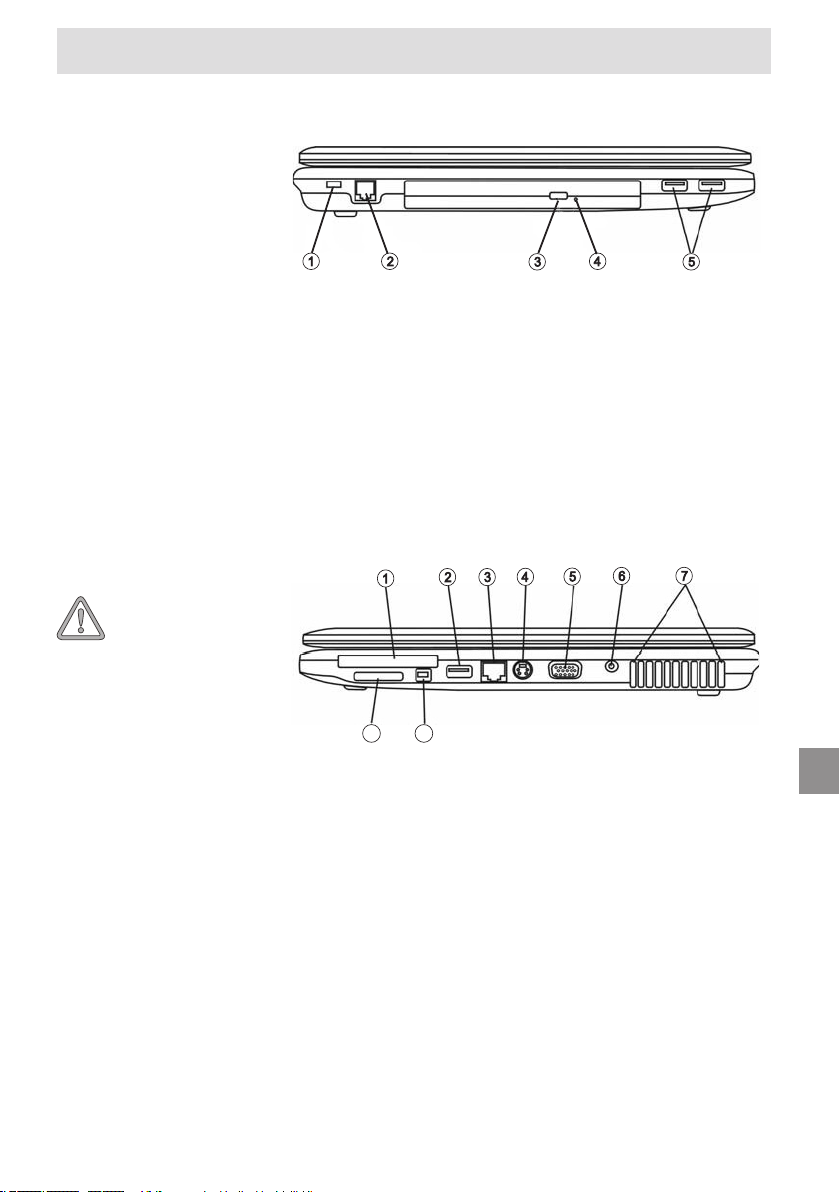

Lato Sinistro ...................................................................................................................111
Lato destro ..................................................................................................................... 111
Vista anteriore ................................................................................................................11
Significato dei LED .........................................................................................................11

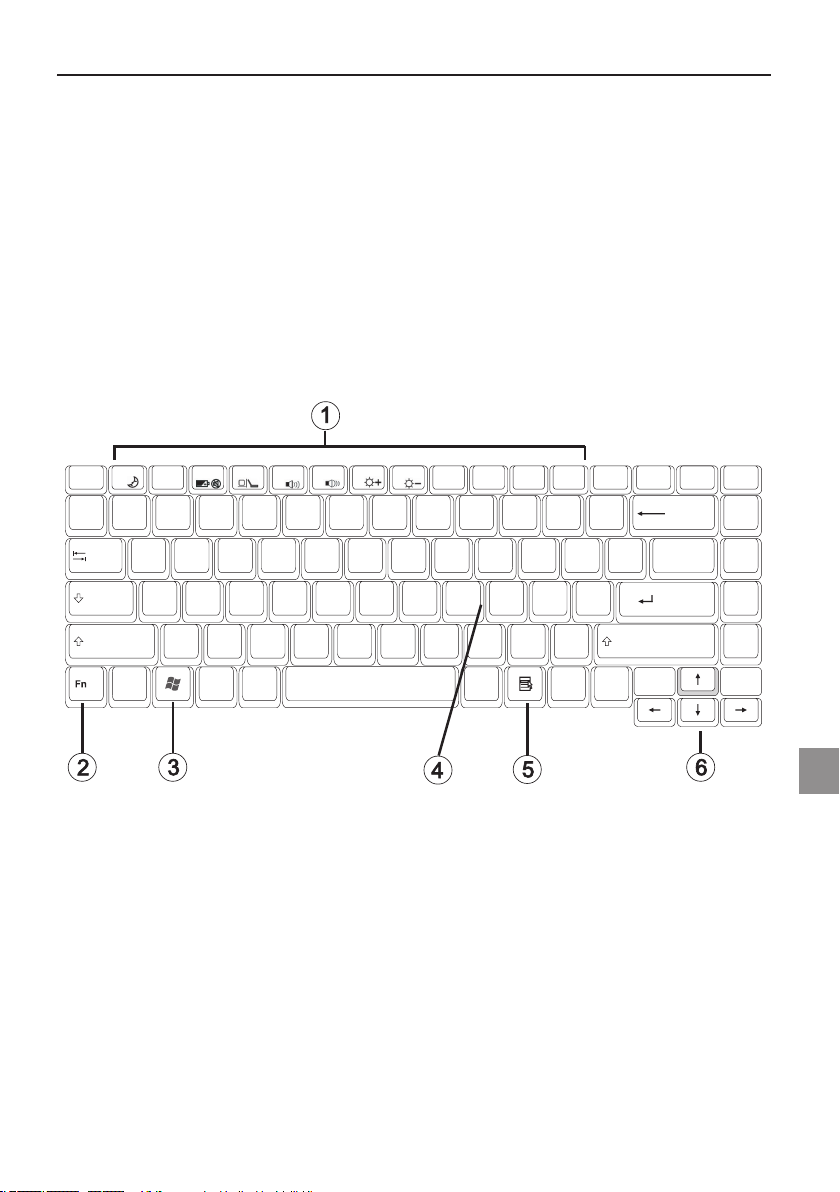

La Tastiera .......................................................................................................................115

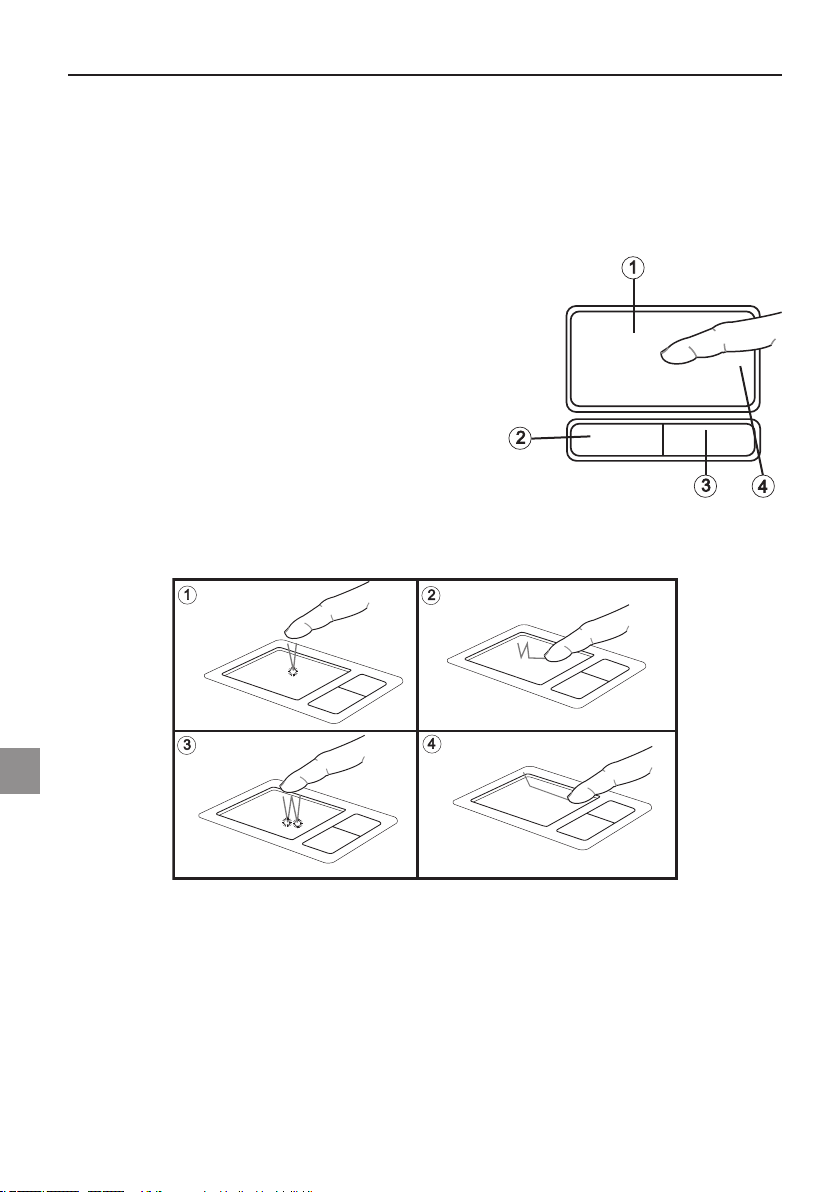

Utilizzo del TouchPad .......................................................................................................11

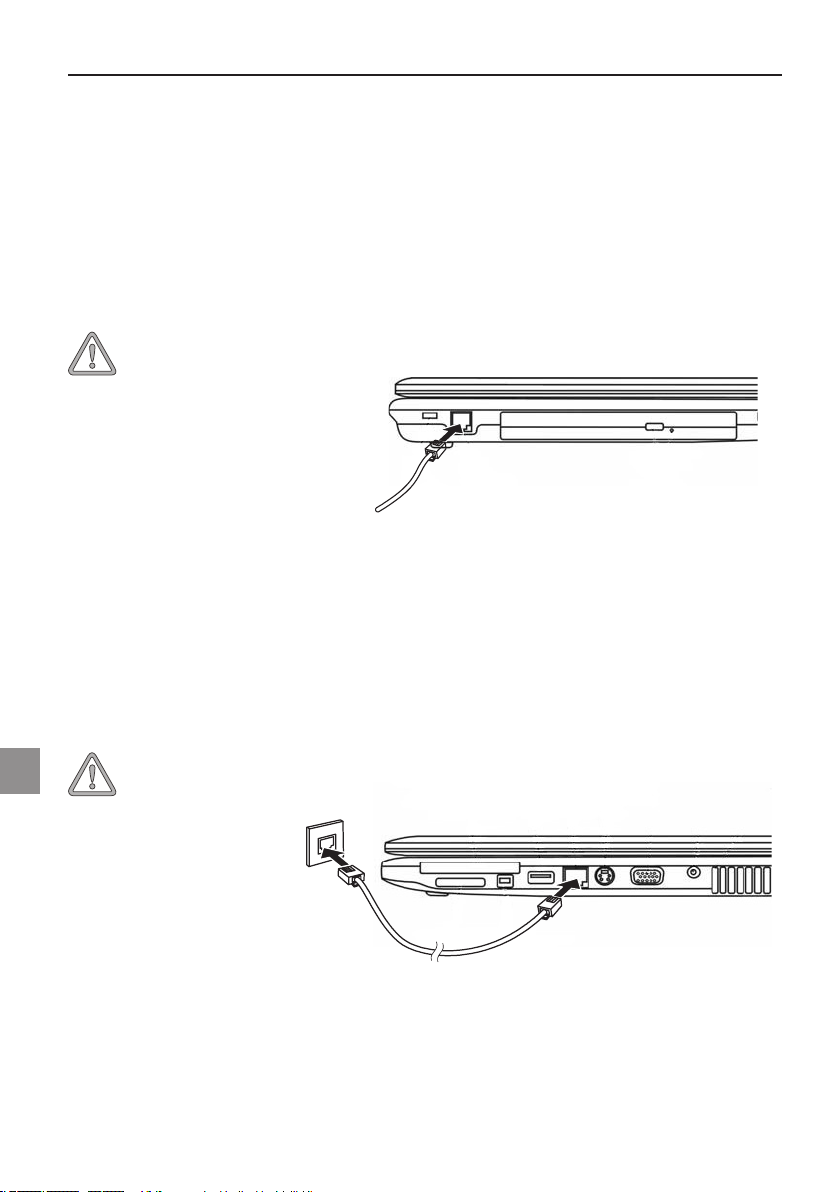

Il modem di trasmissione Dati / Fax ............................................................................... 118
La connessione LAN ......................................................................................................118
5
6
8
2
3
IT
6
Notebook MAXDATA ECO 4510 IW
89
Page 4
Istruzioni per l’installazione 119
Ripristino dei driver ......................................................................................................... 119
Il CD delle Utility .............................................................................................................119
Specifiche 121
Rilevazione e risoluzione delle anomalie 12
Indice 12
5
7
90
Indice
Page 5
Nota
L’azienda si riserva il diritto di modificare il presente documento senza obbligo di preavviso. Le informazioni qui riportate servono esclusivamente come riferimento e non implicano alcun obbligo da parte del produttore o del rivenditore. Il produttore ed il rivenditore non si assumono alcuna responsabilità per eventuali errori o imprecisioni contenuti in questo documento. Si declina qualsiasi obbligo di responsabilità anche per eventuali danni o penali dovute ad un utilizzo impro prio del presente manuale. Non è consentito copiare, tradurre o diffondere nessuna parte del presente documento e del rispettivo software previa autorizzazione del distributore specializzato, del produttore o degli autori. Fanno eccezione eventuali copie di riserva a scopo di archiviazione. I marchi ed i nomi dei prodotti riportati in questo documento possono essere protetti dalle leggi sul diritto d‘autore o possono essere marchi registrati da società esterne. Detti marchi sono citati esclusivamente per facilitare la comprensione delle istruzioni, ma non perché particolarmente consigliati dal produttore. © MAXDATA 2006
Informazioni giuridiche
Acrobat ed il logo Acrobat sono marchi registrati della Adobe Systems Incorporated o delle rispettive società affiliate. In alcune giurisdizioni questi marchi possono essere registrati.
®
Intel
, Pentium® e Celeron® sono marchi registrati di Intel Corporation. MSDOS®, Microsoft® Windows®, Microsoft® Windows® 95, Microsoft® Windows® 98, Microsoft® Windows® Me, Microsoft marchi registrati della Microsoft.
Utilizzo e riferimenti
Questo manuale dell‘utente fornisce un‘introduzione e le istruzioni per i primi passi con il nuovo notebook. Tutte le informazioni fanno riferimento al CD di utilità in dotazione, contenente i driver e utilità speciali per il notebook. Qualora si desiderasse utilizzare un sistema operativo diverso da quelli citati in questo documento, vedere le informazioni in merito riportate nei file “ReadMe” contenuti nel CDROM. Rivolgersi al proprio rivenditore per accertarsi che il sistema operativo desiderato possa essere utilizzato su questo computer notebook. Il sistema operativo non viene fornito nel CD delle utilità. Nota: alcune o tutte le configurazioni del sistema potrebbero essere già state eseguite.
®
Windows® 2000, Microsoft® Windows® XP e Microsoft® Windows® NT sono
IT
Notebook MAXDATA ECO 4510 IW
91
Page 6
Dichiarazione:
Questo apparecchio è conforme alla norma di produzione EN 55022 relativa alle emissio­ni anomale, alla norma base sull’influsso dei fattori di disturbo EN 500821 e alla norma EN 60950 sulle basse tensioni. Nel caso si apportassero modifiche all’apparecchio non concordate con il produttore, la conformità a queste norme non potrà più essere garantita. Per garantire la compatibilità elettromagnetica (CEM) osservare le indicazioni riportate in questo manuale.
Livello di potenza sonora
Il livello di potenza sonora previsto per la postazione di lavoro è inferiore a 55 dB A
Nota della Federal Communications Commission (FCC)
Questo apparecchio è stato collaudato e definito conforme ai limiti indicati per gli apparecchi digitali di classe B in virtù della Sezione 15 delle norme FCC.
Garanzia
La durata della garanzia è di 24 mesi. Nell‘eventualità di eventuali danni non contemplati dalla garanzia, per almeno 3 anni (dall‘inizio della produzione) è prevista la riparazione a pagamento degli apparecchi utilizzando eventuali ricambi originali o sostituendo eventuali gruppi o apparecchi.
Nota per l’operatore:
Questo apparecchio è stato testato per eliminare tutte le interferenze radio. Tuttavia, nel caso dei cavi di trasmissione dati esterni, va osservato quanto segue: qualora fosse necessario sostituire i cavi di trasmissione dati specificati dal produttore, l’operatore dovrà accertarsi che i cavi sostitutivi non causino interferenze radio e che la loro qualità e la qualità della loro schermatura corrispondano al cavo originale. Utilizzare soltanto cavi schermati ed apparecchi esterni che, a livello di sicurezza e di com­portamento elettromagnetico, siano identici al prodotto originale. Nel caso di inosservanza di questa indicazione non sarà possibile garantire la conformità alle norme di cui sopra.
Optical Disk Drive (ODD):
Nel caso dell’unità ODD fornita, si tratta di un prodotto laser di classe 1. Non aprire l’apparec­chio e non puntare lo sguardo nel raggio laser, neanche utilizzando degli strumenti ottici. Se l’unità non fosse chiaramente adatta alla lettura di più CD alla volta, inserire sempre e soltanto un CD alla volta.
92
Nota
Page 7
Ritiro dell’apparecchio / della batteria
Il produttore è disposto a ritirare tutti i propri prodotti dopo il loro utilizzo, a condizione che le loro condizioni siano il risultato di un utilizzo conforme. Gli apparecchi ritirati saranno riciclicati o smaltiti rispettando l‘ambiente. Gli apparecchi saranno ritirati dal proprio rivenditore specializzato.
Le batterie contenenti metalli pesanti e le batterie ricaricabili non devono essere smaltite con i rifiuti domestici. Esse vengono ritirate gratuitamente dal produttore, rivenditore o dai loro incaricati, per poterle riciclare o smaltire. La confezione esterna e tutto il materiale di imballaggio interno possono essere smaltiti insieme alla carta.
Notebook MAXDATA ECO 4510 IW
IT
93
Page 8
Informazioni sulla restituzione di apparecchiatura elettriche ed elettroniche obsolete nei Paesi dell‘UE secondo la direttiva 2002/96/EG, applicata alle rispettive norme nazionali
a) Obiettivo e scopo della raccolta differenziata
Gli utenti di apparecchiature elettriche ed elettroniche sono tenuti a effettuare la raccolta differenziata delle apparecchiature usate e non più utilizzate. Non è consentito smaltire tali apparecchiature insieme ai normali rifiuti domestici, in quanto esse contengono diversi com­ponenti pericolosi che presentano problemi per lo smaltimento. La raccolta differenziata è un prerequisito per il trattamento speciale e il riciclaggio idoneo delle apparecchiature elettriche ed elettroniche. Tale misura è necessaria in quanto numerose apparecchiature contengono componenti che possono risultare inquinanti se non vengono trattati in maniera idonea. Pertanto, se tali componenti vengono smaltiti insieme ai normali rifiuti domestici, è possibile che nel flusso dei rifiuti vengano immesse sostanze inquinanti che possono provocare una notevole contaminazione dell‘ambiente.
b) Significato del simbolo „cestino dei rifiuti barrato su ruote“
Il cestino dei rifiuti barrato su ruote è il simbolo della raccolta differenziata. Gli apparecchi elettrici ed elettronici contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici e possono essere depositati gratuitamente presso punti di raccolta pubblici.
c) Riutilizzo e riciclaggio
Le apparecchiature elettriche ed elettroniche contengono numerose materie prime quali, ad esempio, ferro, alluminio e rame. Questi componenti devono essere trattati in modo selettivo. La raccolta differenziata e il trattamento selettivo costituiscono la base per uno smaltimento conforme alle norme ecologiche e per la protezione della salute. In base alle norme vigenti, i produttori devono assumersi i costi relativi alla restituzione e allo smaltimento delle apparecchiature elettriche ed elettroniche. In primo piano stanno gli obiettivi del riutilizzo e del riciclaggio delle materie prime. A tale scopo, gli utenti sono tenuti a depositare le apparecchiature usate e non più utilizzate presso un punto di raccolta del comune. L‘uso attivo dei sistemi di restituzione e di raccolta rappresenta un contributo al riutilizzo e al riciclaggio di apparecchiature elettriche ed elettroniche obsolete e alla salva­guardia dell‘ambiente.
d) Peso
Le informazioni relative al peso del prodotto acquistato sono riportate nella scheda del sistema (itemlist) e sull’imballaggio.
94
Nota
Page 9
Indicazioni di sicurezza Importanti
Questo computer notebook, nonostante sia molto robusto, non è comunque indistruttibile. Per evitare possibili danni, è necessario attenersi alle seguenti indicazioni:
• Evitare violenti
• Tenere lontano da fonti di calore (radiatori, raggi solari diretti).
• Proteggere il notebook dalle interferenze elettromagnetiche, evitando in questo modo
possibili perdite di dati.
• Non esporre all‘ umidità. Si tratta di un apparecchio elettrico!
• Accertarsi che l‘alimentazione elettrica alimentazione elettrica. Utilizzare un alimenta
tore conforme.
• Indicazioni sull’utilizzo delle batterie ricaricabili
scuotimenti del notebook.
L‘alimentatore deve essere collegato ad una fonte di ali mentazione che elimini il rischio di oscillazioni e cali di tensione. Per ulteriori informazioni, rivolgersi al proprio ente locale di erogazione della corrente. Per staccare l’alimentazione, non tirare il cavo per nes sun motivo, ma limitarsi ad estrarre la spina. Prima di pulire il notebook, scollegare la fonte di alimentazione esterna (alimentatore o adattatore per auto).
Utilizzare esclusivamente batterie progettate per l‘uso con questo notebook. Ricaricare le batterie tramite il notebook. Non tentare di riparare le batterie ricaricabili danneg giate, ma far eseguire la riparazione dal proprio rivendi tore specializzato o da personale qualificato. Conservare le batterie danneggiate lontane dalla portata dei bambini e smaltirle il più rapidamente possibile. Maneggiare le batterie danneggiate con cura. Per evitare l‘esplosione accidentale delle batterie, non lasciarle esposte al fuoco, non manipolarle o smaltirle impropriamente. Il notebook che avete acquistato viene fornito con una batteria ricaricabile. La batteria è riciclabile. E’ vietato smaltire la batteria con i rifiuti domestici. Per ulteriori informazioni su uno smaltimento idoneo, rivolgersi al proprio ente locale di smaltimento dei rifiuti.
-
-
-
-
-
IT
Notebook MAXDATA ECO 4510 IW
95
Page 10
• Nota riguardante l‘apertura del display
Avvertenza: non inclinare il display verso oltre un angolo di inclinazione di 135°.
• Nota sulla batteria dell’orologio del sistema
Cautela: se installate in maniera non conforme, le batte
­rie possono causare un’esplosione. Sostituire la batteria soltanto con una batteria indicata dal produttore o con una batteria dello stesso tipo. Smaltire la batteria con
-
formemente alle indicazioni del produttore
• Manutenzione Non effettuare personalmente interventi di manutenzione! Agendo in
questo modo si possono compromettere i diritti di garanzia e si possono creare situazioni di pericolo ed esporre il computer ad una scarica elettrica. Nel caso si rendesse necessario un intervento di manutenzione, rivolgersi al personale specializzato. Scollegare il notebook dall’alimentazione.
Rivolgersi al personale specializzato nei seguenti casi:
- L’alimentatore o il cavo di alimentazione sono danneggiati o
sfrangiati.
- Nel notebook è penetrato del liquido.
- Nonostante venga utilizzato in modo corretto, il notebook
non funziona correttamente.
- Il notebook è stato lasciato cadere o è stato danneggiato.
• Pulizia Non utilizzare detergenti per pulire il notebook. Utilizzare soltanto un panno morbido e pulito. Non utilizzare detergenti volatili (distillati di petrolio) o disincrostanti.
Max. 135°
96
Indicazioni di sicurezza Importanti
Page 11
Wireless LAN (rete wireless - abbreviato WLAN)
Il notebook può contenere un modulo LAN Wireless (opzionale), che consente di configu­rare una rete wireless e di connettersi a una rete wireless esistente. Il modulo si basa sullo standard IEEE802.11a+b+g.
Con le tecnologie WLAN ogni utente può creare collegamenti wireless all‘interno di una zona locale (ad es. negli edifici di aziende o campus, o in un edificio pubblico, ad es. un aeroporto). WLAN può essere utilizzato in uffici usati temporaneamente, nei posti di lavoro nei quali non sono possibili sufficienti installazioni di cavi, o per l‘ampliamento di LAN già esistenti, di modo che gli utenti possano lavorare in diverse postazioni di lavoro all‘interno di un edificio e in tempi diversi.
Per il funzionamento di WLAN sono possibili due metodi differenti. Nel caso in cui WLAN sia installato in modo permanente, le stazioni wireless (apparecchi con schede di rete o modem esterni) creano collegamenti con punti di accesso senza fili che formano dei ponti tra le stazioni e le reti backbone già esistenti. Nel caso di WLAN Peer­to-Peer (ad hoc) è possibile che più utenti formino una rete temporanea, senza l‘utilizzo di punti di accesso all‘interno di una zona delimitata, ad es. in una sala per le conferenze, se non risulta necessario un accesso alle risorse di rete.
Nel 1997 l‘IEEE ha confermato lo standard 802.11 per WLAN; questo stabilisce un velocità di trasferimento dati da 1 a 2 Mbit/s (megabit al secondo).In base al nuovo standard vigente
802.11a+b+g la velocità massima di trasferimento dati è pari a 54 Mbit/s con una frequenza di banda compresa tra 2,4 e 5 GHz (gigahertz).
Notebook MAXDATA ECO 4510 IW
IT
97
Page 12
Informazioni di sicurezza aggiuntive per apparecchi con Wireless LAN
Nel Notebook è integrato un componente Wireless LAN, è dunque assolutamente necessario osservare le seguenti indicazioni di sicurezza relative al Notebook:
• Spegnere sempre il Notebook quando ci si trova in aereo o mentre si è in macchina.
• Quando ci si trova in un ospedale, in una sala operato ria o nei pressi di un apparecchio medico elettronico, spegnere sempre i componenti radio del Notebook! Le onde radio trasmesse possono compromettere il corret­to funzionamento dell‘apparecchio medico.
• Tenere il Notebook ad una distanza di almeno 20 cm dal pacemaker, in caso contrario le onde radio potrebbero comprometterne il corretto funzionamento.
• Le onde radio possono causare rumori fastidiosi negli apparecchi acustici.
• Non portare mai il Notebook nelle vicinanze di gas infiammabili o in ambienti a rischio di esplosione (ad es. officine di verniciatura) quando i componenti radio sono accesi, le onde radio trasmesse, infatti, potrebbero scatenare un‘ esplosione o un incendio.
• La copertura del collegamento radio dipende dalle con dizioni dell‘ambiente e del luogo in cui ci si trova.
• Durante lo scambio di dati con un collegamento wire less è possibile anche ricevere dati da terzi non autoriz zati.
-
-
-
-
La MAXDATA Computer GmbH non è responsabile di interferenze radio o TV che vengono causate da modifiche non consentite dell‘apparecchio. La MAXDATA non si assume alcuna responsabilità per la sostituzione o lo scambio di linee di collegamento e di apparecchi che non sono stati indicati dalla MAXDATA Computer GmbH. Per la risoluzione dei disturbi provocati da tali modifiche non lecite, come anche per la sosti tuzione o lo scambio degli apparecchi, è considerato unico responsabile l‘utilizzatore.
98
Indicazioni di sicurezza Importanti
-
Page 13
Etichettatura CE per dispositivi con LAN wireless
Il presente apparecchio, nel modello fornito, è conforme alle indicazioni delle direttive 1999/5/EC del Parlamento Europeo e del Consiglio del 9 marzo 1999 sugli impianti di radio­trasmissione e sulle disposizioni riguardanti le telecomunicazioni, nonché al riconoscimento di conformità. Questo notebook può essere utilizzato in Belgio, Germania, Francia, Gran Bretagna, Italia, Lussemburgo, Paesi Bassi, Austria, Svizzera, Spagna, e Polonia. Ulteriori Informazioni su eventuali restrizioni attualmente in corso possono essere richieste all‘autorità corrispondente di ogni rispettivo paese. Se il paese di cui fa parte non appare nella lista, la preghiamo di rivolgersi al corrispondente organo di tutela per sapere se nel suo paese è consentito l‘utilizzo di questo prodotto.
Belgio - www.bipt.be Danimarca - www.tst.dk Germania - www.regtp.de Finlandia - www.ficora.fi Francia - www.art-telecom.fr Grecia - www.eett.gr Inghilterra - www.oftel.gov.uk Irlanda - www.comreg.ie Italia - www.agcom.it Lussemburgo - www.etat.lu/ILT
Paesi Bassi - www.opta.nl Austria - www.rtr.at Portogallo - www.urt.gov.pt Svezia - www.pts.se Svizzera - www.bakom.ch Spagna - www.cmt.es Islanda - www.pta.is Liechtenstein - www.ak.li Norvegia - www.npt.no
IT
Notebook MAXDATA ECO 4510 IW
99
Page 14
Restrizioni
Francia
Campo di frequenza ristretto: in Francia possono essere utilizzati solo i canali da 10 a 11 (2457 MHz oppure 2462 MHz). E‘ vietato usare l‘apparecchio al di fuori dei luoghi chiusi.
Info: www.art-telecom.fr
Italia
Anche per un uso in ambienti interni è necessaria l‘autorizzazione ministeriale. Per ciò che ri­guarda la modalità del procedimento, la preghiamo di mettersi in contatto con il venditore. E‘ vietato usare l‘apparecchio al di fuori dei luoghi chiusi.
Info: www.agcom.it
Niederlande
Per l‘uso in ambienti esterni è obbligatoria una licenza. Per ciò che riguarda la modalità del procedimento, la preghiamo di mettersi in contatto con il venditore.
Info: www.opta.nl
100
Indicazioni di sicurezza Importanti
Page 15
Frequenze radio per apparecchi con Wireless LAN
Le seguenti informazioni corrispondono all‘ultimo aggiornamento del gennaio 2002. Informazioni attuali possono essere richieste presso l‘Autorità del proprio paese (ad es. www.regtp.de)
.
FREQUENZE
Le schede e gli adattatori di rete sono previsti in conformità con lo standard IEEE 802.11b+g per il funzionamento nella banda ISM (Industrial, Scientific, Medical) tra 2.4 e 2.4835 GHz. Sono a disposizione al massimo tre canali indipendenti l‘uno dall‘altro (ad es. 3.8 e 11), perchè ognuno degli 11 canali radio utilizzabili attraverso il processo DSSS (Direct Sequence Spread Spectrum) necessita di una larghezza di banda di 22 MHz. Nella seguente tabella troverà i canali ammessi nel suo paese:
Canale MHz Europa, R&TTE Francia, R&TTE
1 2412 X
2 2417 X
3 2422 X
4 2427 X
5 2432 X
6 2437 X
7 2442 X
8 2447 X
9 2452 X
10 2457 X X
11 2462 X X
Inoltre, la scheda di rete radio integrata supporta lo standard 802.11a. Per ulteriori informa­zioni relative alle frequenze di banda di 5 GHz autorizzate nel proprio Paese, rivolgersi alle autorità competenti.
Notebook MAXDATA ECO 4510 IW
101
IT
Page 16
Norme legali - clausole di esclusione per apparecchi con Wireless LAN
L‘installazione e l‘utilizzo di un apparecchio Wireless LAN può avvenire soltanto in confor­mità con le indicazioni riportate nella documentazione per l‘utente. La documentazione per l‘utente è contenuta nella confezione del prodotto. Tutti i cambiamenti o modifiche apportati all‘apparecchio che non risultano espressamente riconosciuti dal produttore, possono togliere validità all‘abilitazione dell‘utente per il funzionamento dell‘apparecchio. Il produttore non risponde nel caso di interferenze radio durante la ricezione radio o TV, che sono da ricollegare a modifiche non autorizzate dell‘apparecchio, come lo scambio o il posizionamento di cavi e accessori, se queste non corrispondono alle raccomandazioni del produttore. E‘ responsabilità dell‘utente risolvere qualsiasi tipo di disturbo che può presentarsi, che derivi dalle già citate modifiche non autorizzate, dallo scambio o dal posizionamento dei componenti. Il produttore, così come i grossisti e i distributori specializzati, non sono responsabili per danni o violazioni delle ordinanze legali che risultino dalla inosservanza di queste direttive.
102
Indicazioni di sicurezza Importanti
Page 17
Contenuto della fornitura
Prima di procedere con l’installazione del notebook, accertarsi che tutti i componenti siano disponibili. Se un elemento dell‘elenco del contenuto della confezione risulta mancante, rivolgersi immediatamente al rivenditore.
• Notebook
• Batteria ricaricabile
• CD delle utility
• Alimentatore
• Cavo di alimentazione
• Manuale
• Cavo del modem Conservare la confezione originale ed utilizzarla qualora si rendesse necessario inviare
l’apparecchio in riparazione o per un aggiornamento. La confezione deve essere conservata integra.
Notebook MAXDATA ECO 4510 IW
IT
103
Page 18
104
Page 19
Operazioni preliminari
Prima della prima messa in funzione, è necessario acquistare familiarità con i singoli com­ponenti del proprio sistema. Spingere la levetta di blocco/sblocco verso destra e aprire il display.
Notebook MAXDATA ECO 4510 IW

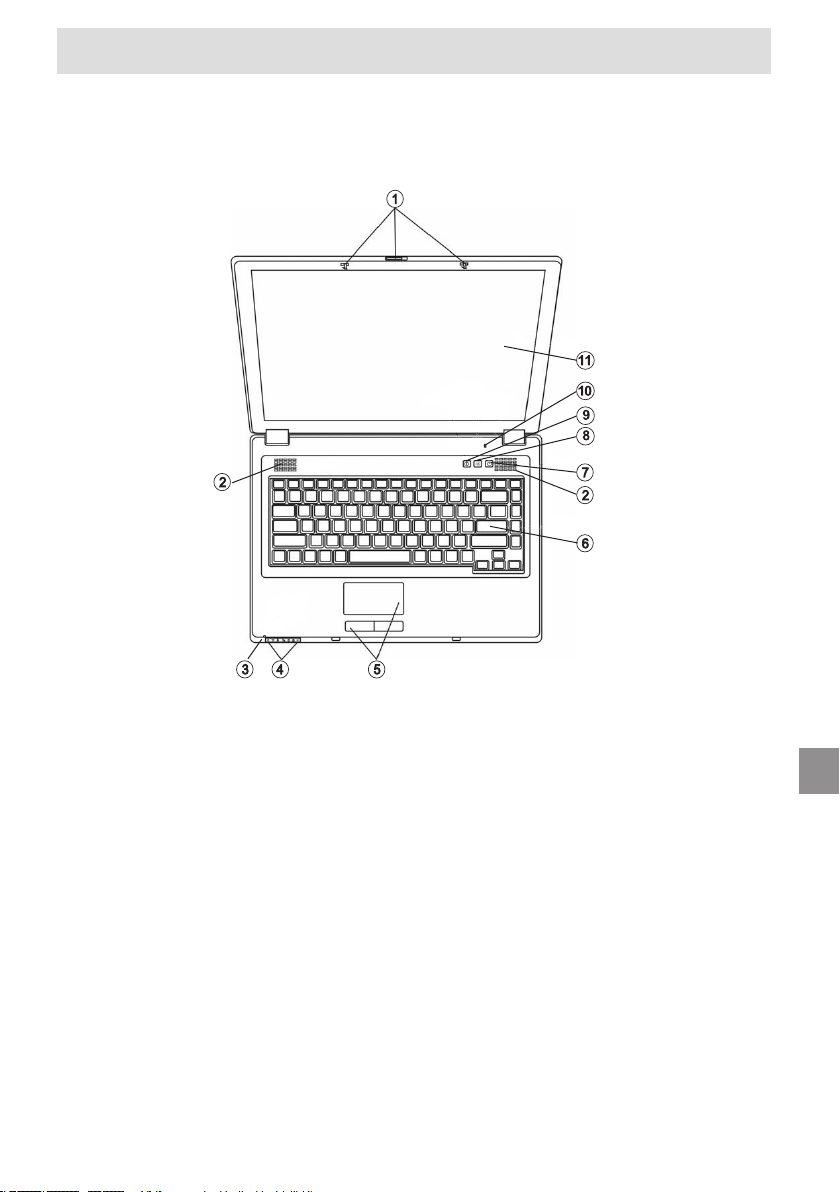

Figura 1
(1) Levetta di blocco/sblocco del display LCD
(2) Altoparlanti
(3) Microfono
(4) LED di stato
(5) TouchPad e pulsanti del TouchPad
(6) Tastiera
(7) Pulsante on/off
(8) Pulsante modalità silenziosa
(9) Tasto di selezione rapida Internet
(10) Interruttore copertura display
(11) Display LC
IT
105
Page 20

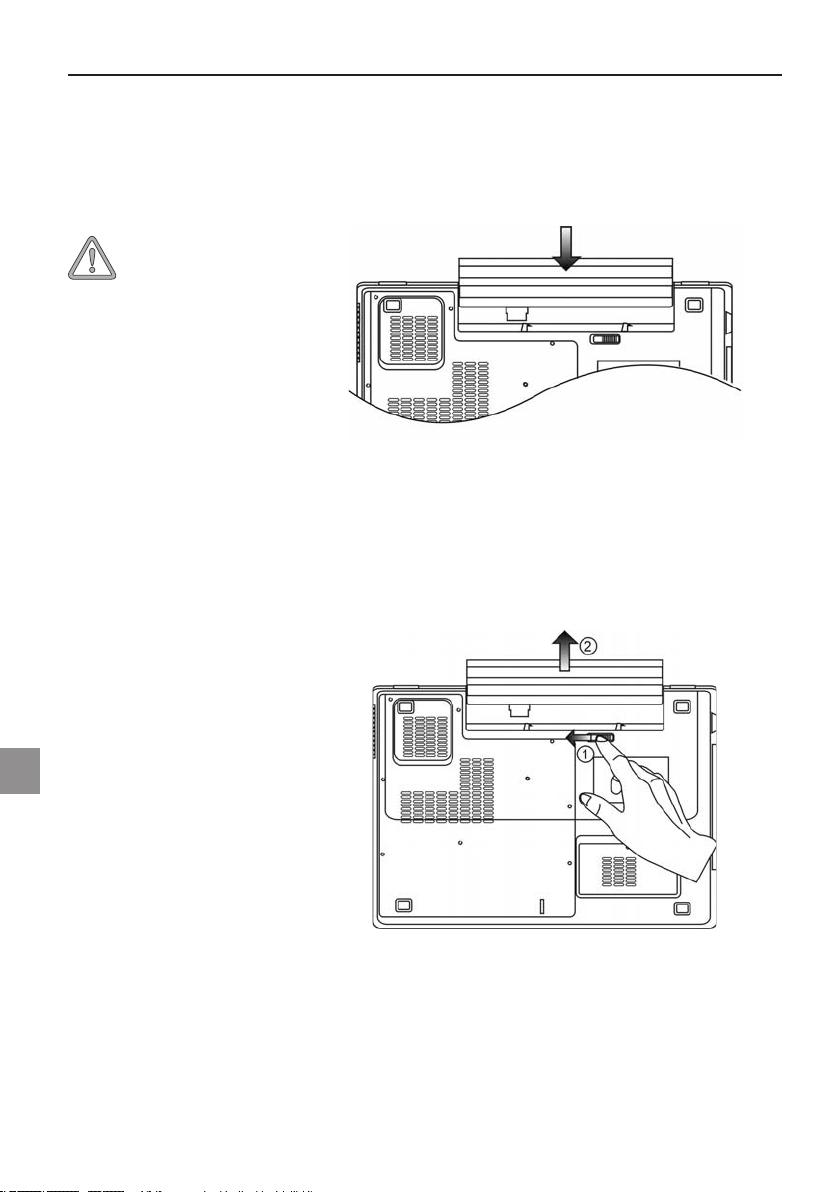

Inserimento della batteria
Questo notebook viene fornito con la batteria ricaricabile. Al momento della consegna, la batteria non è completamente carica. Notare che il tempo di caricamento della batteria è di 3 ore se il computer è spento e di circa 4,5 ore se è acceso.
Al momento della prima accesione, è assolutamente necessario caricare completamente la batteria. Non stacca re il notebook dal­l’alimentatore fino a quando la batteria non sarà completa­mente carica.
-
Figura 2
(1) Inserire la batteria nell‘apposito alloggiamento nella direzio-
ne indicata dalla freccia. (2) Spingere la batteria fino a quando non si blocca in posizione. Ora è possibile caricare la batteria.
Estrazione della batteria ricaricabile
106
Figura 3
(1) Spingere verso sinistra la levetta di blocco/sblocco della
batteria. (2) Rimuovere la batteria dall‘alloggiamento. Ora è possibile utilizzare il notebook utilizzando esclusivamente
l‘alimentatore.
Operazioni preliminari
Page 21

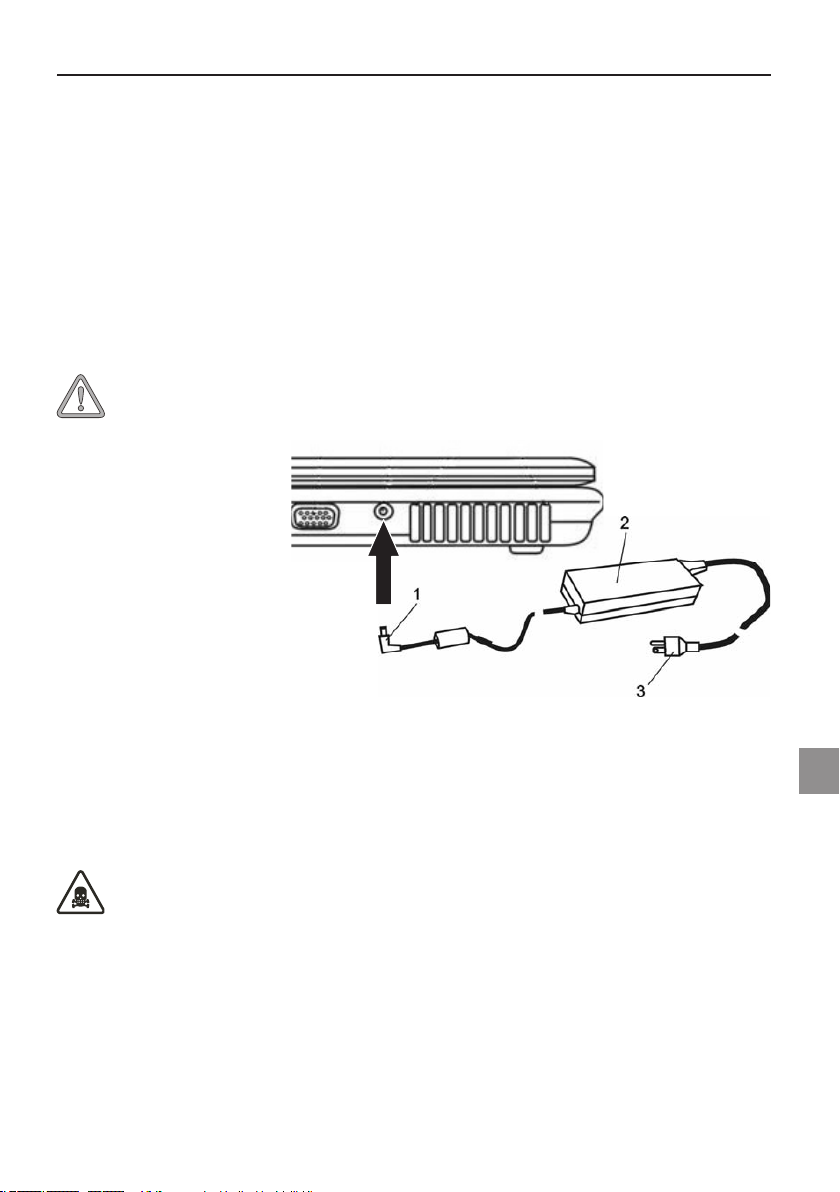

Alimentazione
Il notebook è dotato di un cavo di alimentazione e di un alimentatore adattabile universale che può essere utilizzato con una tensione costante compresa tra 100 e 240 volt.
Indicazioni sull’utilizzo dell’alimentatore:
1. Collegare l‘alimentatore alla presa DC IN situata sul lato del notebook.
2. Collegare il cavo di alimentazione all’alimentatore
3. Collegare il cavo di alimentazione ad una presa.
Il notebook può essere alimentato tramite la batteria ricaricabile o tramite l‘alimentatore. La prima messa in funzione deve es­sere eseguita con il notebook collegato all’alimentatore. Uti­lizzare esclusivamente l’alimentatore fornito. L‘uso di un alimenta tore non appropriato può provocare danni al notebook. L’alimentatore non contiene parti che pos sano essere sottoposte a manutenzione.
-
-
IT
NON APRIRE PER NESSUN MOTIVO L’ALIMENTATORE!
PERICOLO DI MORTE!
Notebook MAXDATA ECO 4510 IW
107
Page 22
Accensione del notebook
A questo punto le operazioni preliminari sono terminate. Premere il tasto di accensione per accendere il notebook.
Suggerimento:
Nel caso di un blocco del programma o del sistema, premere contemporaneamente i tasti: Ctrl + Alt + Canc. Nella maggioranza dei casi questo consente di terminare soltanto il processo che ha subito un arresto anomalo e di riavviare il notebook (riavvio a caldo). Se tale operazione non funziona, tenere pre­muto il pulsante on/off per almeno quattro secondi: in questo modo il notebook verrà spento. Ora può essere riavviato normalmente (avvio a freddo).
Nota:
Notare che con i siste
­mi operativi Microsoft Windows è necessario spegnere il notebook nel modo seguente: Fare clic sul pulsante “Start” Selezionare “Chiudi sessione” Fare clic su “OK” In questo modo si possono evitare pos­sibili problemi per il disco fisso o il sistema operativo.
108

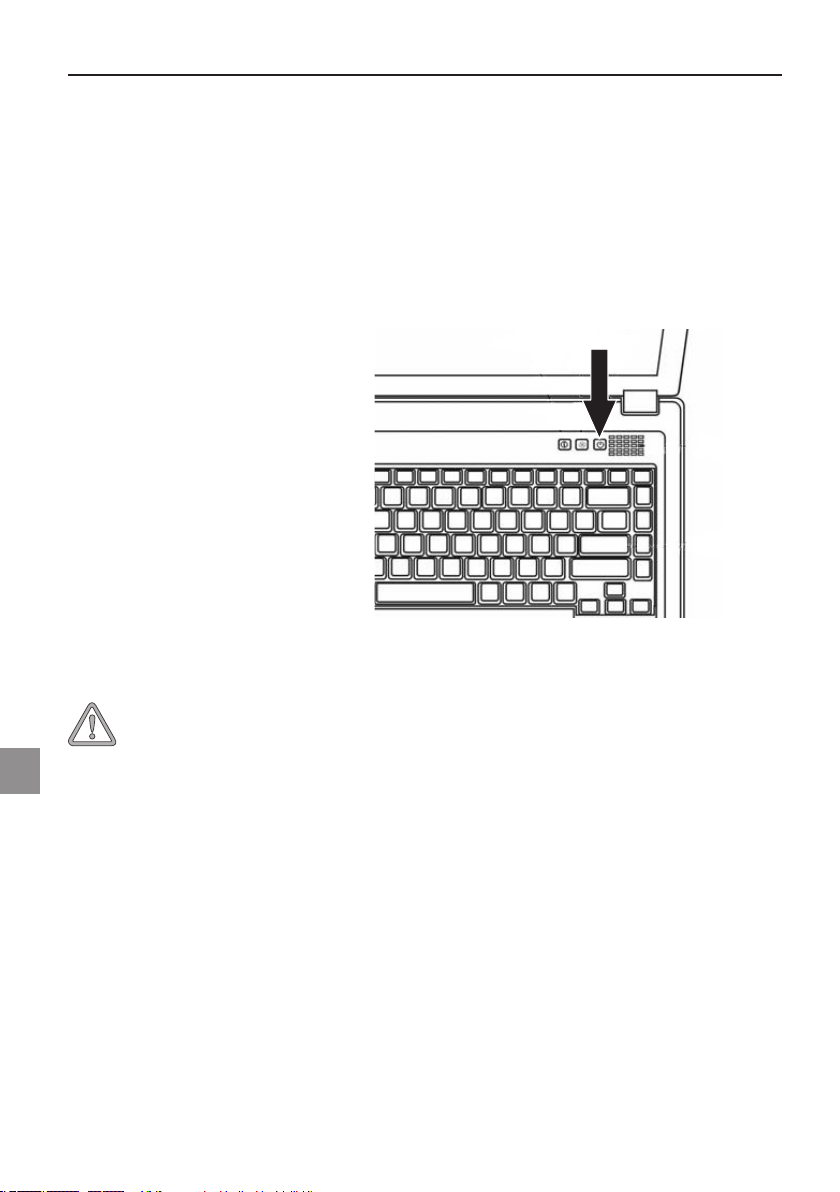

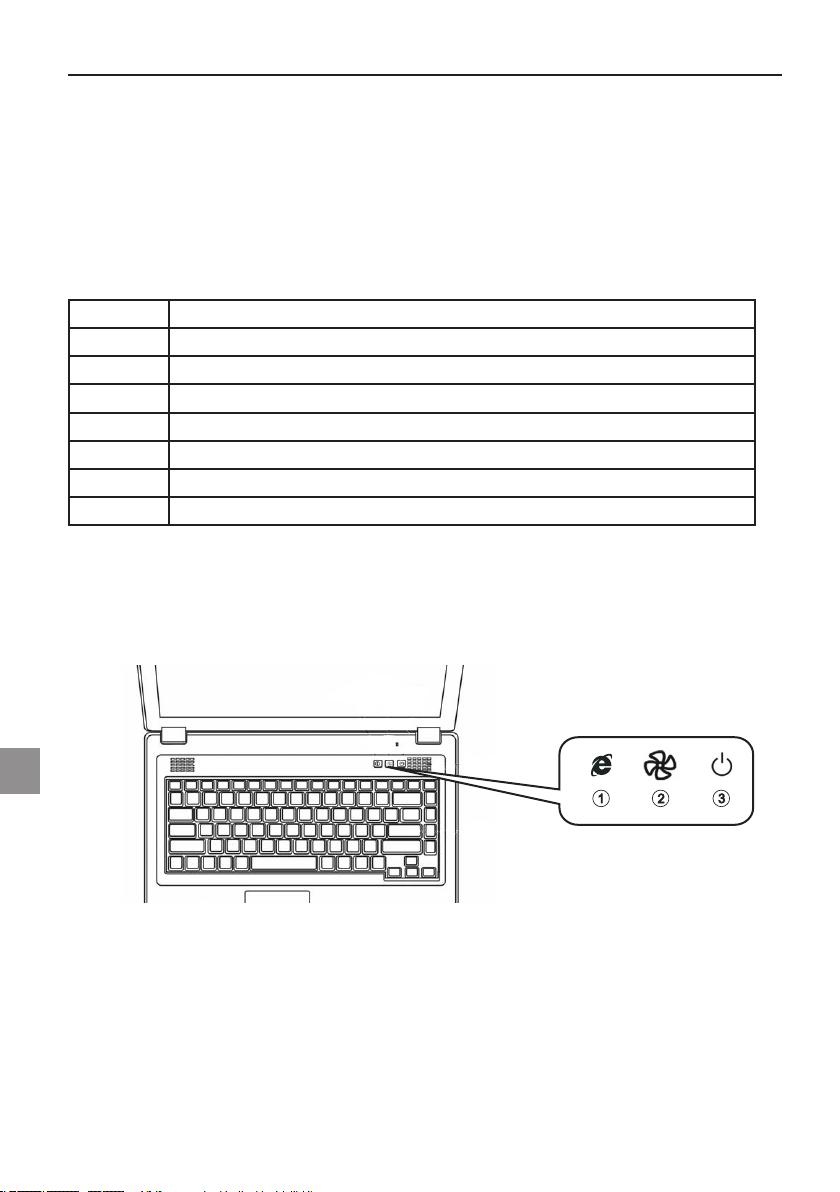

Una volta accesso il notebook, il pulsante on/off è in grado di eseguire diverse funzioni in base alle impostazioni del consumo energetico. Con l‘impostazione standard, se si preme nuovamente il pulsante on/off si spegne il notebook.
Figura 4
Dopo la prima accensione, installare il sistema operativo. Seguire le relative istruzioni. Una volta completata l‘installazione ed eseguito il riavvio, il notebook è pronto per l‘uso. Le funzioni grafiche di base, consentono di modificare la risoluzione, l‘intensità del colore e le caratteristiche di visua
®
lizzazione del desktop.
Ulteriori informazioni sono riportate nelle istruzioni di instal lazione.
Operazioni preliminari
-
-
Page 23
Gestione delle risorse energetiche
Il sistema fornito è compatibile con il sistema di risparmio energia ACPI. Le impostazioni di base del programma di gestione delle risorse energetiche nei sistemi Microsoft consultare la funzione Guida di Microsoft Da dove è possibile eseguire impostazioni diverse in presenza di livelli di carica differenti delle batterie.
Standby:
Il visore viene oscurato ed il disco fisso si arresta. L’indicatore dell‘alimentazione lampeggia. Se si preme il pulsante on/off, il notebook torna allo stato operativo normale. Gli utenti si devono di nuovo registrare.
Sleep (sospensione): – senza alimentatore, nessun consumo energetico – Lo stato operativo corrente viene salvato sul disco rigido, quindi il notebook viene spento.
Tutti i documenti e le applicazioni aperte dopo l‘accensione saranno di nuovo a disposizione senza aver subito alcuna modifica.
Spegnendo il notebook e staccando l‘alimentatore (estraendo la spina dell‘alimentatore) è possibile evitare qualsiasi tipo di
• Note sulla scheda ExpressCard:
®
Windows® sono descritte in: <Impostazioni> <Opzioni energia>. Nel dubbio,
®
Windows®.
– basso consumo di energia –
consumo energetico.
Non rimuovere una scheda ExpressCard mentre il sistema è in modalità sospensione. In questo modo si disattiva lo slot, modificando la configurazione del sistema. Questo può causare problemi al successivo avvio del computer.
Notebook MAXDATA ECO 4510 IW
IT
109
Page 24
110
Page 25
Descrizione Generale del Sistema
Lato Sinistro
(1) Dispositivo antifurto Kensington lock
(2) Porta modem
(3) Unità ottica con pulsante di espulsione
(4) Pulsante di rilascio di emergenza per l‘unità ottica
(utilizzare soltanto se il notebook è spento)
(5) Porte USB
Lato destro
Figura 5
Tutte le fessure di aerazione e ven­tilazione devono essere sempre mantenute libe­re per evitare un surriscaldamento dell’apparecchio.
Notebook MAXDATA ECO 4510 IW
8
9
Figura 6
(1) Slot per scheda ExpressCard
(2) Porta USB
(3) Porta LAN Ethernet
(4) Uscita TV s-video
(5) Porta VGA
(6) Presa per l‘alimentatore
(7) Slot di ventilazione
(8) Slot per scheda di memoria
(9) Porta FireWire
IT
111
Page 26

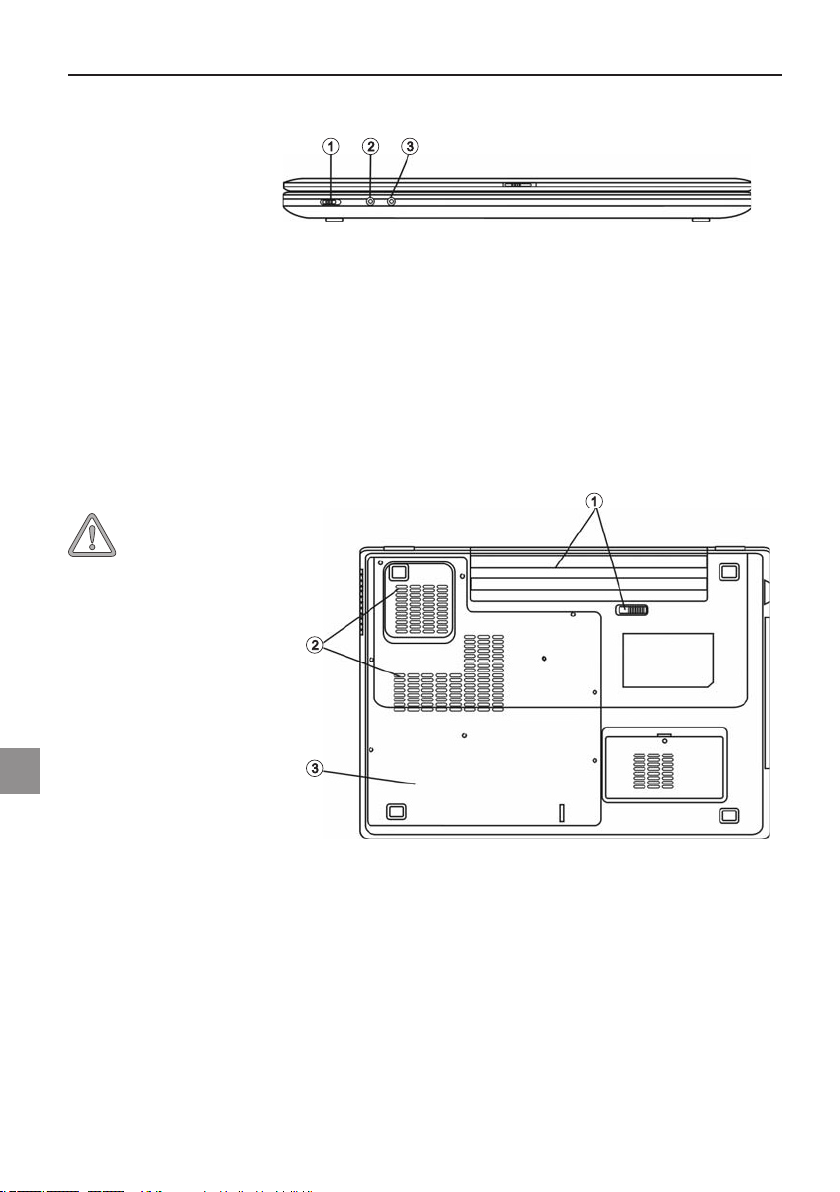

Vista anteriore
Lato inferiore
Tutte le fessure di ae­razione e ventilazione devono essere sempre mantenute libere per evitare un surriscalda mento dell’apparec­chio.
Figura 7
(1) Interruttore WLAN
(2) Presa microfono
(3) Uscita audio
-
112
Figura 8
(1) Alloggiamento e levetta di blocco/
sblocco della batteria
(2) Slot di ventilazione
(3) Copertura per scheda WLAN, RAM,
disco fisso e processore principale
Operazioni preliminari
Page 27

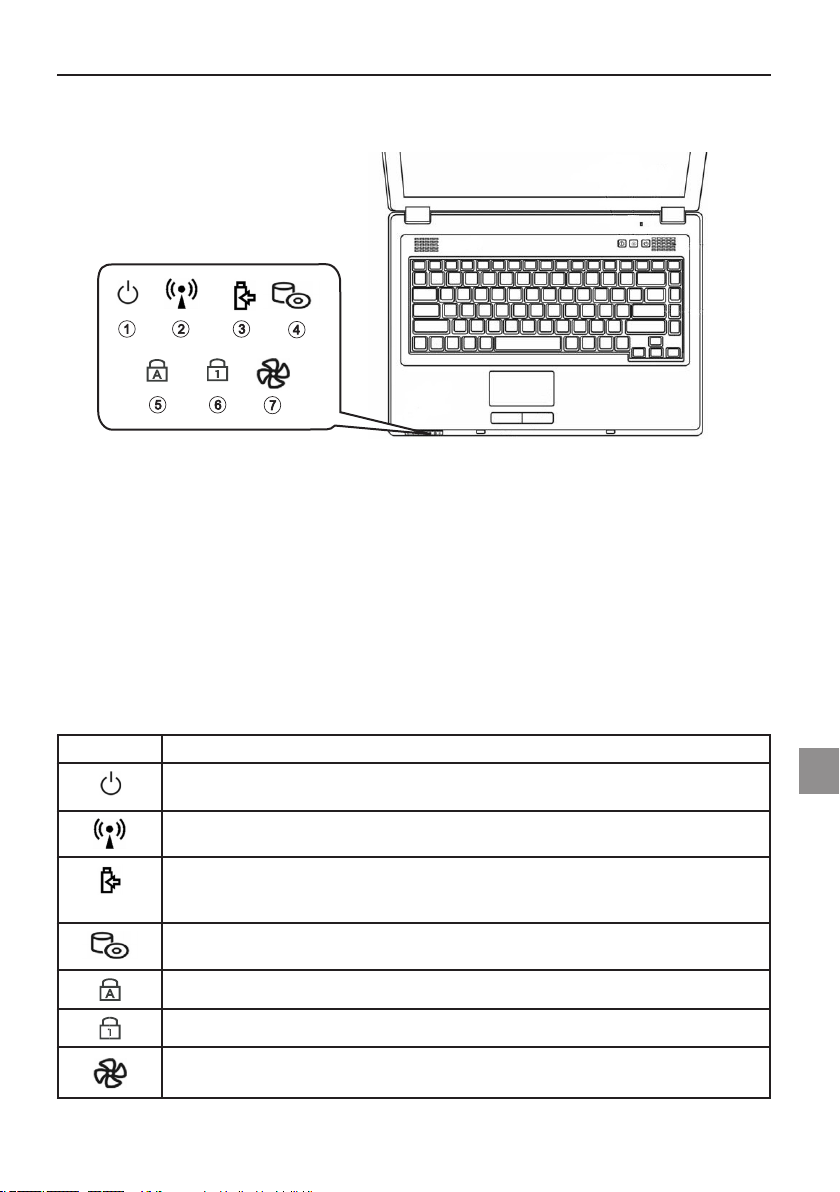

Significato dei LED
Figura 9
(1) LED di alimentazione
(2) WLAN
(3) Livello di carica della batteria
(4) Disco fisso / unità ottica
(5) Bloc Maiusc
(6) Bloc Num
(7) Modalità silenziosa
Tabella 1
Simbolo Significato
Si illumina (verde) quando si accende il notebook. Lampeggia (verde) quando il computer è in modalità di risparmio energetico.
Si illumina (verde) quando si attiva la rete LAN wireless (rete senza fili).
Si illumina (verde) quando la batteria è completamente carica. Lampeggia di colore arancione quando la batteria è in carica. Lampeggia (rosso) quando la batteria è quasi completamente scarica.
Si illumina (verde) o lampeggia quando viene effettuato l‘accesso all‘unità ottica o al disco fisso.
Si illumina quando la funzione Bloc Maiusc è attiva.
Si illumina quando la funzione Bloc Num è attiva.
Si illumina di colore verde quando è attiva la modalità silenziosa.
Notebook MAXDATA ECO 4510 IW
IT
113
Page 28
Tasti di selezione rapida
(Brevi combinazioni di tasti con una specifica funzione)
Per attivare i tasti di selezione rapida, tenere premuto il tasto Fn e premere l’altro tasto desi derato. Per determinate funzioni potrebbe essere necessario installare un driver o software aggiuntivi. Fare riferimento alla sezione „Istruzioni per l‘installazione“.
Tabella 2
Tasti Significato
Fn + F1 Passa alla modalità di risparmio energetico
Fn + F3 Attiva/disattiva l‘altoparlante
Fn + F4 Passa a LCD/monitor/entrambi
Fn + F5 Aumenta il volume
Fn + F6 Riduce il volume
Fn + F7 Aumenta la luminosità del display LCD
Fn + F8 Riduce la luminosità del display LCD
Tasti di selezione rapida
I tasti di selezione rapida sono posizionati appena sopra la tastiera. È possibile utilizzarli per avviare applicazioni utilizzate frequentemente.
-
114
Figura 10
(1) Pulsante Internet Explorer
(2) Pulsante modalità silenziosa
(3) Pulsante on/off
Operazioni preliminari
Page 29
La Tastiera
La tastiera del vostro notebook prevede tutte le funzioni di una tastiera AT compatibile normale, oltre ad alcune funzioni supplementari:
Macchina da scrivere
Questi tasti corrispondono a quelli di una macchina da scrivere.
Tasti di funzione
In molti sistemi operativi (ed applicazioni) con questi tasti è possibile richiamare alcune funzioni particolari. Ulteriori informazioni sono riportate nei rispettivi manuali.
Tasti speciali
Attraverso questi tasti (e combinazioni di tasti) è possibile comandare alcune funzioni hardware.
Figura 11
(1) Per i tasti funzione - Funzioni, vedere la tabella 2 - Tasti di selezione rapida
(2) Tasto Fn
(3)
Tasto Microsoft® Windows® (la posizione può variare in base ai diversi layout)
(4) Tastierino numerico (premere il tasto BLOC NUM per attivare questo campo)
(5)
Tasto Microsoft® Windows® (la posizione può variare in base ai diversi layout)
(6) Tasti freccia
Notebook MAXDATA ECO 4510 IW
IT
115
Page 30
Il TouchPad
Il sistema esegue le impostazioni del TouchPad integrato in maniera automatica. Utilizzando Microsoft driver. Per sfruttare le funzioni supplementari, i driver di attivazione sono contenuti nel CD delle utility.
Seguire le relative indicazioni riportate nel capitolo „Istruzioni per l’installazione“.
(1) Campo sensore
(2) Tasto sinistro del mouse
(3) Tasto destro del mouse
(4) Area di scorrimento: funziona come la rotelli-
Nota per i mancini: La maggior parte dei sistemi operativi prevede una funzione di inversione dei tasti del mouse.
®
Windows®, per le funzioni di base non è necessario installare nessun tipo di
na di un mouse
Figura 12
Utilizzo del TouchPad
(1) Seleziona
(2) Drag-and-Drop
(3) Doppio clic – per eseguire/aprire file
(4) Scorrere
Durante l’utilizzo del Touchpad accertarsi che dita e pad siano asciutti e puliti. Il Touchpad reagisce ai movimenti delle dita. Più leggero è il contatto e migliore è la reazione. I movi menti più forti non implicano un miglioramento della
116
precisione.
Operazioni preliminari
-
Page 31

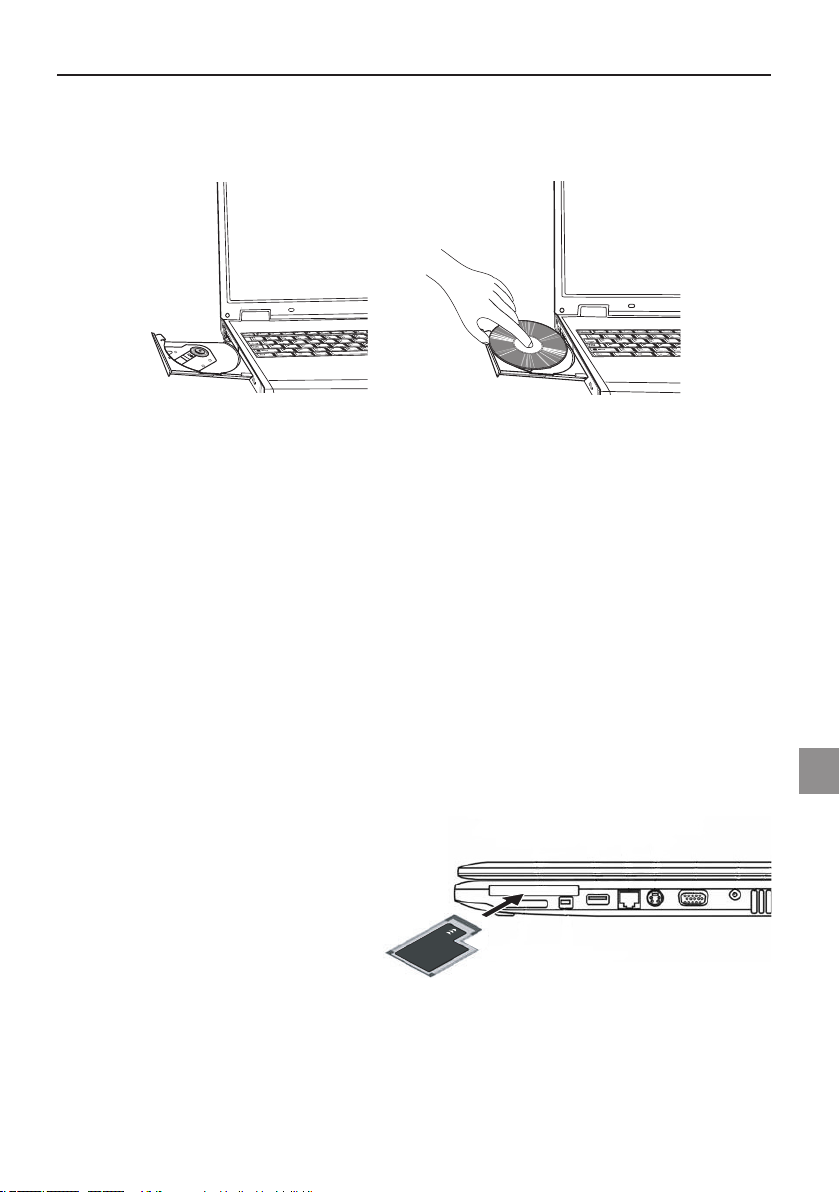

L‘unità ottica
A
1
A
1
Per inserire un CD o un DVD, premere il pulsante di sblocco sul pannello frontale del drive.
Figura 13
Figura 14
Posizionare un CD o un DVD sull‘asse con l‘etichetta rivolta verso l‘alto e spingerlo legger­mente verso l‘asse. Spingere il vassoio dell‘unità verso il retro fino a quando non scatta in posizione. Il CD/DVD ora è pronto per la lettura. Alcuni CD dispongono di una funzione di avvio automatico. Questo significa che i program mi di installazione o i CD musicali vengono avviati automaticamente dopo che sono stati inseriti nell‘unità.
Lo slot per scheda ExpressCard
Il notebook è dotato di uno slot per scheda ExpressCard. Lo slot è largo 54 mm ed è adatto per schede di espansione ExpressCard/34 ed ExpressCard/54.
Per inserire una scheda ExpressCard, spingerla nello slot fino a quando non si bocca in posizione. Stabilire la connessione richiesta (ad esempio una connessione di rete). Consultare inoltre la documentazione relativa alla scheda. Per rimuovere la scheda ExpressCard, innanzitutto spingerla leggermente verso l‘interno. In questo modo viene rilasciata la levetta di blocco/sblocco, consentendo la rimozione della sche da ExpressCard.
-
Figura 15
-
IT
Notebook MAXDATA ECO 4510 IW
117
Page 32
Il modem di trasmissione Dati / Fax
Il sistema esegue le impostazioni del modem analogico integrato in maniera automatica. Per utilizzare le funzioni del modem, collegare la presa del modem attraverso il cavo telefonico ad una presa del telefono (che non sia ISDN).
Utilizzo conforme: Il modem può essere collegato a tutte le prese analogiche esistenti in Europa. Il modem deve essere utilizzato esclusivamente per la trasmissione di dati.
Non tentare di colle­gare il modem ad una presa telefonica ISDN, questo comporta
­mento causerebbe la distruzione dell’appa­recchio.
Figura 16
La connessione LAN
La scheda di rete integrata offre la possibilità di collegare il proprio computer ad una rete da 10/100 Mbps o ad una connessione DSL Internet. La connessione avviene mediante un cavo di rete Ethernet dotato di spine RJ-45. Questi sono collegati al notebook e a un hub di rete o a una presa DSL disponibile.
Mai scambiare la spina RJ-45 di una linea di rete con una spina ISDN! MAI tentare di collegare l’adattatore LAN con una presa telefonica ISDN, questo comporta
­mento causerebbe la distruzione dell’appa­recchio.
118
Figura 17
Operazioni preliminari
Page 33
Istruzioni per l’installazione
Ripristino dei driver
Al momento della consegna, il sistema è già caricato. Questo significa che tutti i dati ed i driver necessari e richiesti dal sistema sono contenuti nel disco fisso. Se il contenuto del disco fisso dovesse venire cancellato e/o formattato, tutti i driver necessari sono memori­zzati anche sul CD delle utility. Dopo aver reinstallato il sistema operativo (ad es. con il CD Recovery), il notebook può essere riportato alle condizioni di utilizzo originali.
Il CD delle Utility
Una volta inserito, il CD delle utility si avvia automaticamente. In caso contrario, avviare dal desktop il file utility.exe dall’unità di lettura del CD. Nella sezione „Driver“ selezionare i driver da installare. Consiglio: installare in successione tutti i driver elencati, iniziando dal primo in cima all‘elenco. Inoltre, nella sezione „Utility“ è indicato come installare in un momento successivo le altre funzioni supplementari Utilizzando il CD delle utility, seguire le indicazioni nel menu.
Regolazione della risoluzione
Una volta installati i driver grafici, regolare la risoluzione in base alle dimensioni desiderate (ad es. da 1280 × 800). Per farlo, procedere nel seguente modo: Fare clic con il tasto destro del mouse in uno spazio libero del desktop Selezionare <Proprietà> Dalla finestra “Proprietà – Schermo” selezionare il comando “Impostazioni” Nella finestra corrispondente è possibile portare il regolatore a scorrimento sulla risoluzione desiderata. Con <Applica> confermare la risoluzione.
Notebook MAXDATA ECO 4510 IW
IT
119
Page 34
120
Page 35
Specifiche
Processore e piattaforma
• Processore Intel® Core™2 Duo fino a 7200 (fino a 2,0 GHz)
• Pacchetto µFC-PGA
• Intel® 945-GM & ICH7M
Memoria di lavoro
• Memoria principale estensibile fino a 2 GB DDR2 SDRAM (La memoria principale può essere ampliata soltanto da personale specializzato)
• Due alloggiamenti per PC2-5300 SODIMM (DDR2-667, 333 MHz)
Visore e schermo
• Schermo da 15,4pollici WXGA TFT. Risoluzione supportata 1280 × 800 con max. 16,7 milioni di colori
®
• Scheda grafica integrata: Intel
• Utilizzo contemporaneo di LCD e monitor esterno
• Monitor esterno: Supporta fino a 1600 × 1200, 16,7 milioni di colori
GMA 950
Capacità memoria
• Un disco fisso SATA (2,5“, 9,5mm)
• Una unità ottica interna
• Uno slot per schede di memoria MultimediaCard (MMC), SecureDigital Card (SD), Memory Stick (MS) e MS Pro
Audio
• Intel® DirectSound 3D
• Due altoparlanti integrati Stereop
Notebook MAXDATA ECO 4510 IW
121
IT
Page 36
Comunicazioni
• Funzione Fast Ethernet per 10/100 Mbps, incorporata
• MiniCard per rete wireless 802.11a+b+g (opzionale)
• Modem software (MDC) fax/dati ad alta velocità 56 Kbps V.90
Periferiche di immissione dati
• Tastiera Microsoft® Windows® a 86 87 88 tasti
• Touchpad ergonomico
• Tasti di selezione rapida
Prese
• Una porta VGA a 15 pin
• Una uscita TV s-video
• Una presa di uscita stereo /SPDIF
• Una presa di ingresso microfono
• Tre porte USB (v2.0)
• Una porta IEEE 1394 (FireWire/i.Link)
• Una presa telefonica standard (RJ-11)
• Una presa di rete standard (RJ-45)
• Una presa CC IN
• Uno slot per ExpressCard (54 mm)
Alimentazione
• Batteria principale agli ioni di litio, 4000 mAh
• Adattatore corrente alternata 100–240 V, AC 50–60 Hz, 65 W
• Ricarica a computer SPENTO: circa 3 ore (95%) a computer ACCESO: circa 4,5 ore (95%)
• Totale supporto ACPI Power Management, Suspend to Disk, Suspend to RAM
122
Specifiche
Page 37
Sistema operativo
• Microsoft® Windows® XP
Dati supplementari
• 258 (prof) × 358 (largh.) × 28-36 (alt.) mm
• Peso 2,8 kg (in base al modello)
• Temperatura di esercizio: da 5 a 35 °C
• Umidità di esercizio: da 20 a 80 % RH
• Temperatura di conservazione: da -15 a +50 °C
Notebook MAXDATA ECO 4510 IW
IT
123
Page 38
124
Page 39
Rilevazione e risoluzione delle anomalie
Se si verifica un problema mentre si lavora con il notebook, provare innanzitutto a risolvere il problema usando le seguenti informazioni. Se il problema dovesse persistere, spegnere il computer per alcuni minuti e riavviarlo successivamente. Tutti i dati non salvati andranno persi, ma il sistema potrebbe funzionare di nuovo. Infine, rivolgersi al proprio rivenditore o ai responsabili del servizio assistenza.
Il notebook rimane spento anche quando si preme il pulsante on/off.
Possibile causa:
• manca la batteria o è stata installata in maniera sbagliata
Nota:
• la spia di funzionamento non si accende.
Soluzione del problema:
• accertarsi che la batteria sia inserita nell’apposito alloggiamento e che sia posizionata correttamente.
• accertarsi che i contatti della batteria siano diretti.
• collegare il computer all’alimentatore in modo che la batteria (se presente) venga ricaricata.
Possibile causa:
• batteria scarica.
Nota:
• l’indicatore di carica della batteria lampeggia.
Soluzione del problema:
• utilizzare il notebook con un alimentatore. Se il sistema non si avvia immediatamente, spegnere il notebook e riavviarlo.
Lo schermo non funziona.
Possibile causa:
• la modalità di risparmio energia è attiva.
Nota:
• il LED di attesa si illumina.
Soluzione del problema:
• agire sul tasto di accensione  spegnimento.
Possibile causa:
• lo schermo non è stato regolato correttamente.
Soluzione del problema:
• premere la barra spaziatrice, eventualmente più volte
• se fosse collegato un monitor esterno, accenderlo.
IT
Notebook MAXDATA ECO 4510 IW
125
Page 40
Possibile causa:
• nel sistema è impostato un tipo di schermo diverso da quello previsto.
Soluzione del problema:
• premere la combinazione di tasti Fn + F4.
• se fosse collegato un monitor esterno, collegarlo ad una fonte di alimentazione ed accenderlo. Controllare anche le impostazioni di luminosità e contrasto.
Il sistema si blocca
Possibile causa:
• e’ stata attivata la funzione di risparmio energia.
Nota:
• ll schermo si spegne.
Soluzione del problema:
• premere un tasto oppure premere il tasto di avvio nel caso tutti i LED di stato fossero spenti.
Possibile causa:
• un’anomalia del software ha provocato l’arresto del sistema.
Soluzione del problema:
• nel manuale del sistema operativo sono riportate ulteriori indicazioni.
• se il problema non si dovesse risolvere, riavviare il sistema. In questo modo tutti i dati non salvati andranno perduti. Se anche questo accorgimento non funziona, spegnere brevemente il notebook, quindi riaccenderlo.
126
Ad ogni avvio del sistema, il computer esegue un’auto­diagnosi (POST). In presenza di un errore, compare un messaggio che descrive brevemente il problema.
Rilevazione e risoluzione delle anomalie
Page 41
Indice
A
Accensione del computer .....................108
Alimentatore adattabile universale .......107
Altoparlanti ............................................105
Anomalie ...............................................125
Audio ....................................................11
Avvio a freddo .......................................10
B
Batteria .................................................106
C
Caratteristiche di visualizzazione ...........108
Cavo di alimentazione ...........................107
Cavo di rete Ethernet ............................ 118
Confezione originale .............................103
Connessione LAN ................................. 118
Consumo di energia ..............................109
Contenuto della fornitura ......................103
D
Diritti di garanzia .................................... 96
Display LC .............................................105
E
Ethernet ................................................ 111
ExpressCard ......................................... 111
F
Fessure di aerazione ......................111, 112
FireWire ................................................ 111
Funzioni grafiche ...................................108
G
Gestione delle risorse energetiche .......109
I
Ibernazione ...........................................109
Intensità del colore ...............................108
Interruttore WLAN ................................ 112
Istruzioni di installazione .......................108
K
Kensington lock .................................... 111
L
LAN. ...................................................... 111
2
LED di stato ..........................................105
8
M
Macchina da scrivere ............................115
Microfono ..................................... 105, 112
Modalità silenziosa ....................... 105, 113
Modem ................................................. 111
Modem di trasmissione Dati / Fax ........11
Movimenti delle dita ............................. 116
P
Personale qualificato .............................. 95
Porta FireWire ....................................... 111
Porta LAN Ethernet .............................. 11
Porta modem ........................................ 111
Porta VGA .............................................. 111
Porte USB ............................................. 11
Precisione ............................................. 116
Presa del modem .................................11
Presa microfono ...................................112
Presa per l‘alimentatore ........................ 111
Prima accensione .................................10
Pulsante modalità silenziosa .................105
Pulsante on/off ......................................10
R
Rilevazione e risoluzione delle anomalie
Risoluzione ...........................................108
S
S-video .................................................. 111
Scheda di rete ....................................... 118
Scuotimenti ........................................... 95
Sia corretta ............................................ 95
Sistema di risparmio energia ................109
Sistema operativo .................................108
Smaltimento dei rifiuti ........................... 95
Spina ISDN ...........................................118
Standby .................................................109
8
1
1
8
6
5
IT
..125
Notebook MAXDATA ECO 4510 IW
127
Page 42
T
Tasti. .....................................................114
Tastiera ......................................... 105, 115
Tasti freccia ........................................... 115
Tasti funzione ........................................ 115
Tasti speciali ......................................... 11
Tasto di accensione ..............................10
Tasto Fn .........................................114, 115
Tensione ...............................................107
TouchPad ..............................................105
U
Umidità .................................................. 95
Unità ottica ........................................... 11
USB. ..................................................... 11
Uscita audio .......................................... 112
Uscita TV s-video .................................. 111
V
VGA.. ..................................................... 111
W
WLAN ............................................112, 113
5 8
1 1
128
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
