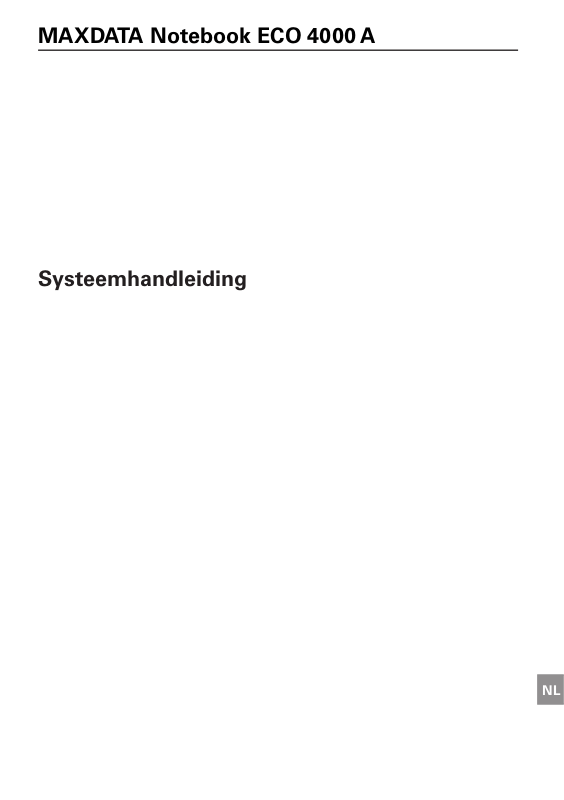

Page 1
MAXDATA Notebook ECO 4000 A
Systeemhandleiding
NL
Page 2
136
Inhoudsopgave
Page 3
Inhoudsopgave
Aanwijzing 139
Belangrijke aanwijzingen over de veilig
Wireless LAN ................................................................................................................ 145
Aanvullende veiligheidsinstructies voor apparaten met Wireless LAN .......................... 146
CE-markering voor apparaten met Wireless LAN ..................................................... 147
Beperkingen .................................................................................................................. 148
Frankrijk ..................................................................................................................... 14
Italië .......................................................................................................................... 14
Nederland ................................................................................................................. 148
Zendfrequenties voor apparaten met Wireless LAN ..................................................... 149
Wettelijke bepalingen .................................................................................................... 150
heid 143
Geleverde onderdelen 151
De voorbereiding 15

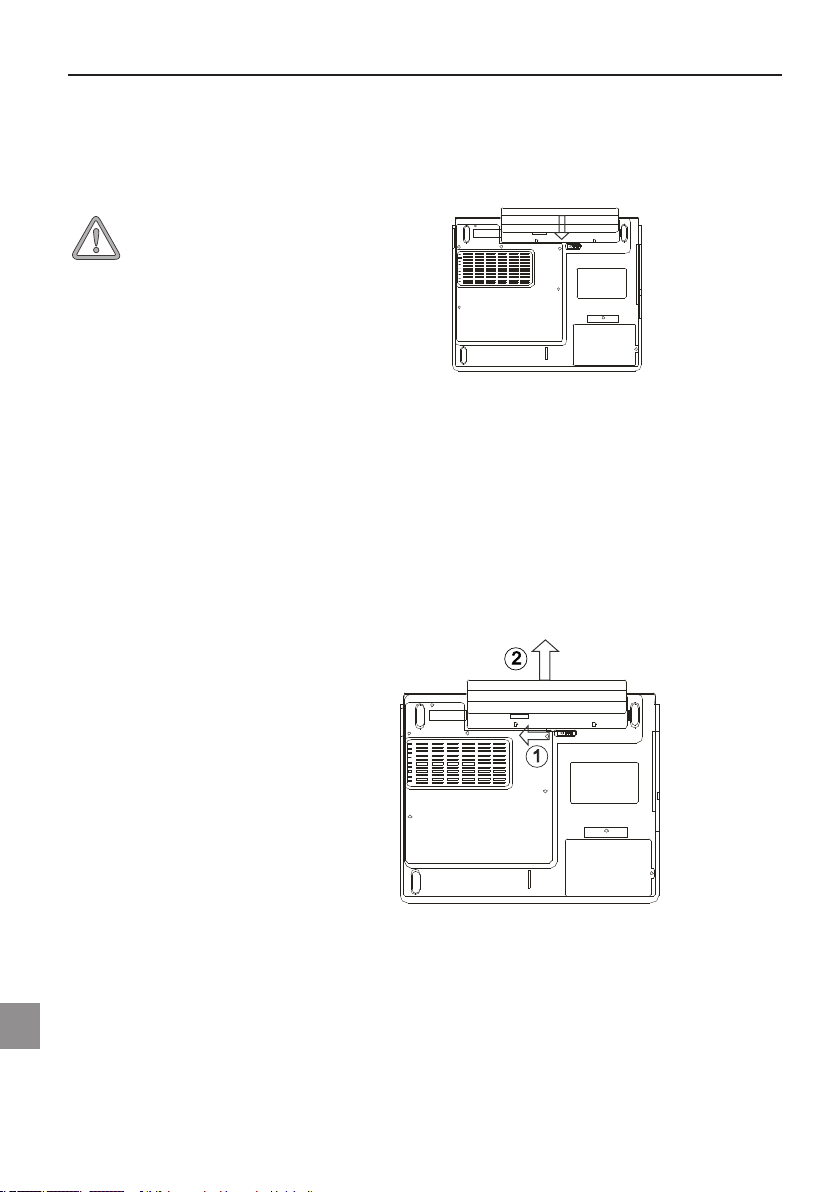

De accu plaatsen ........................................................................................................... 154
De accu verwijderen ..................................................................................................... 154

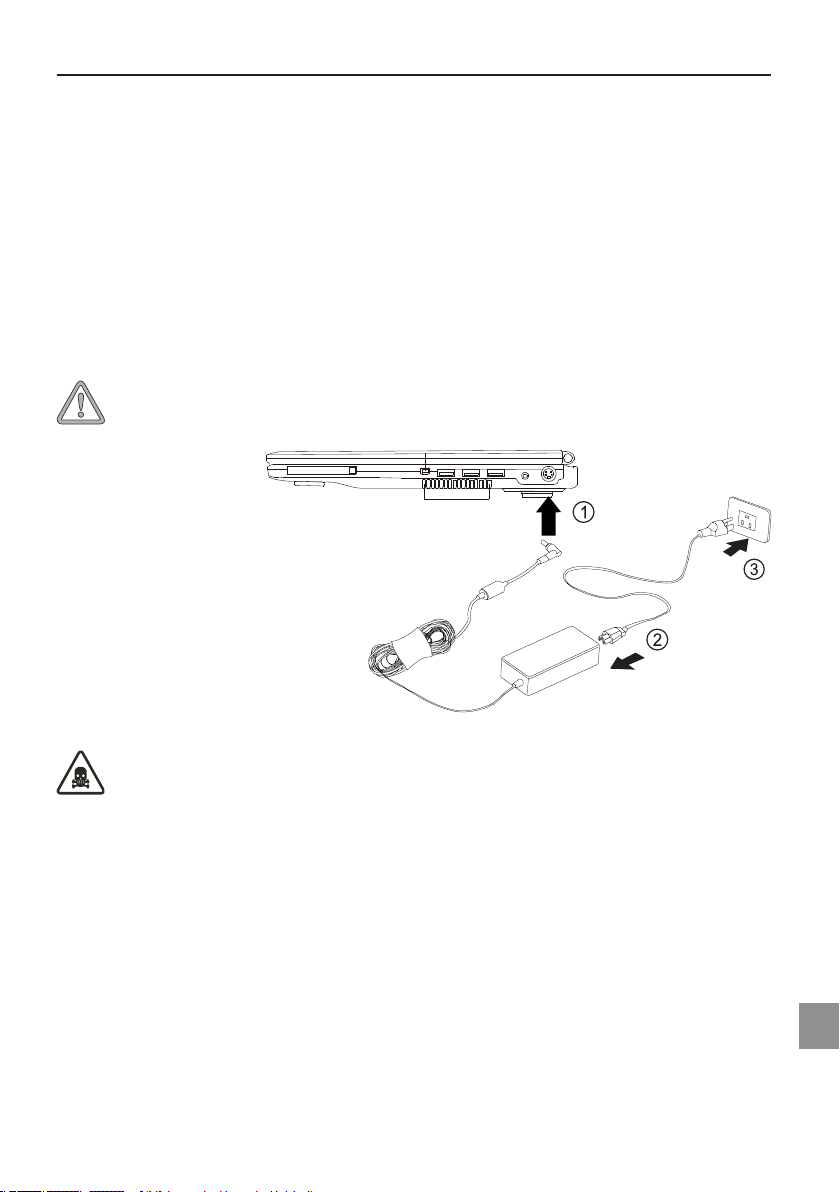

Stroomvoorziening ........................................................................................................ 15
De computer aanzetten ................................................................................................. 156
Energiebeheer ............................................................................................................... 157

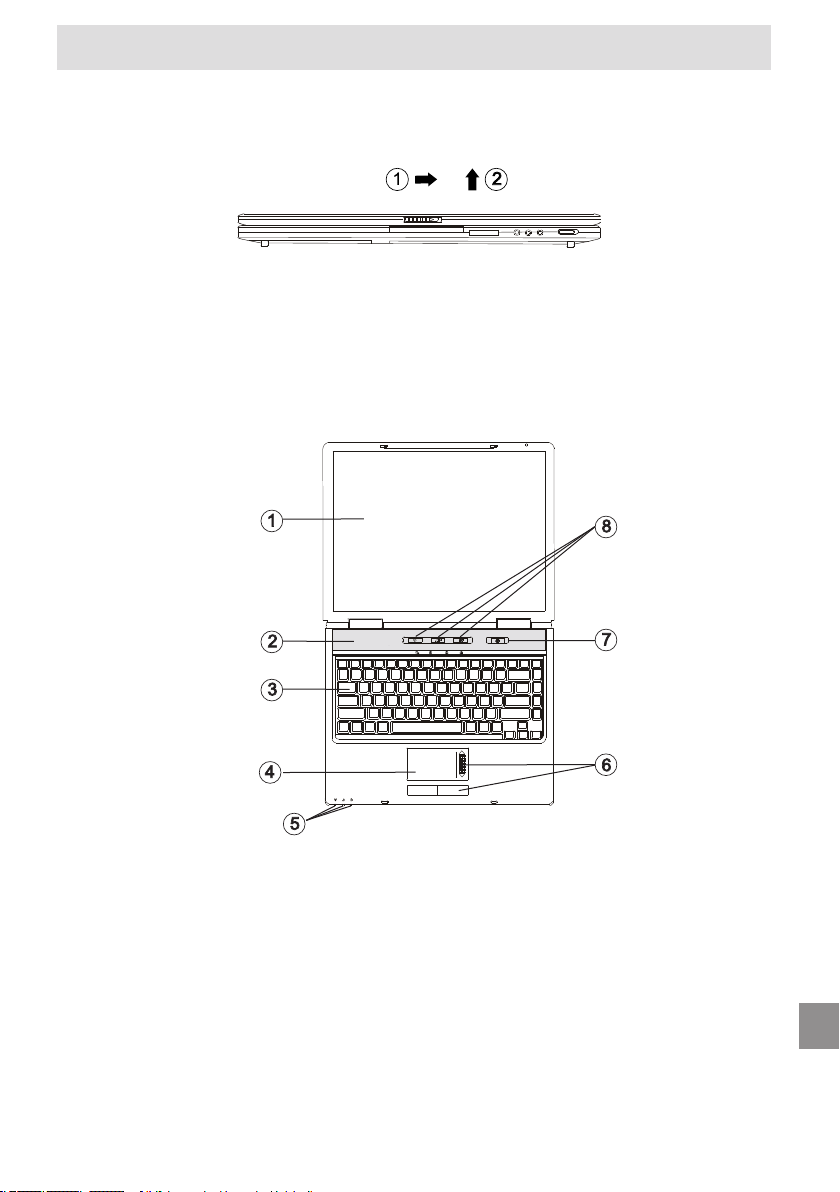

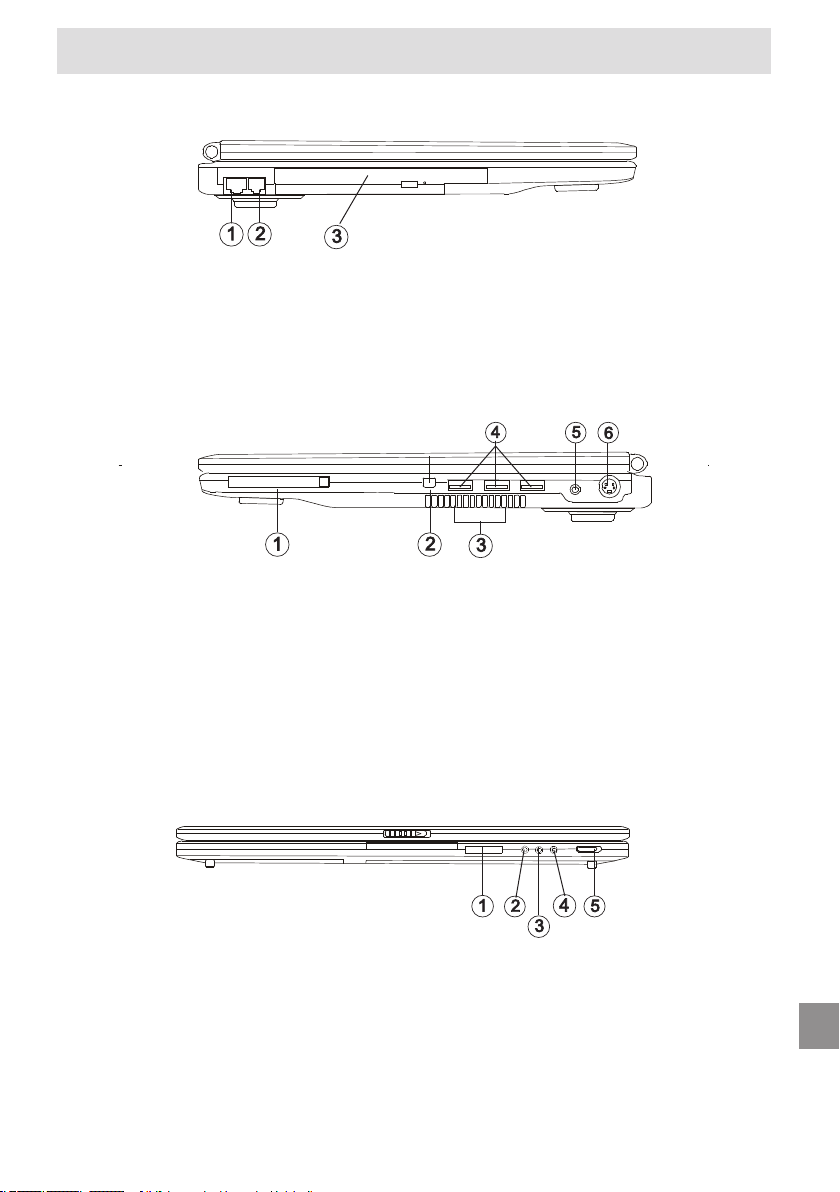

Overzicht van het systeem 159
Linkerkant ...................................................................................................................... 159
Rechterkant ................................................................................................................... 159
Voorkant ........................................................................................................................ 159

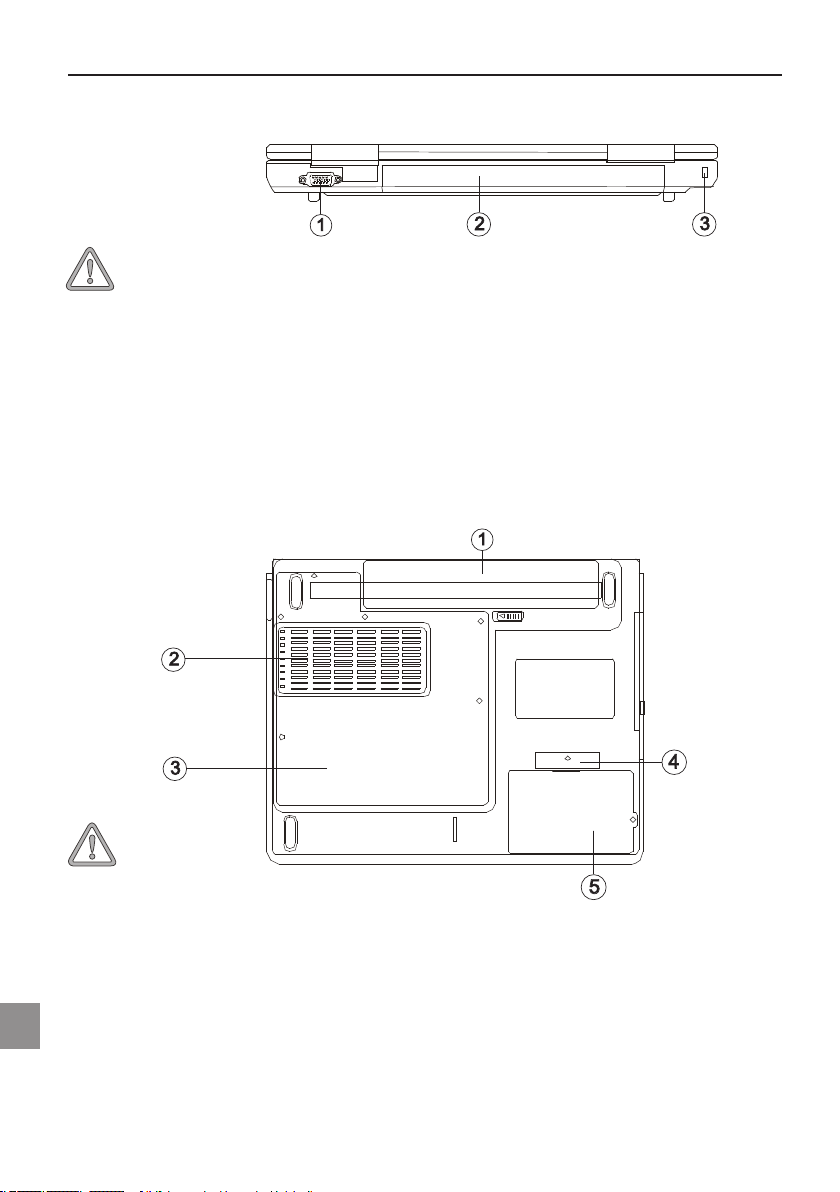

Achterkant ..................................................................................................................... 16
Onderkant ...................................................................................................................... 160

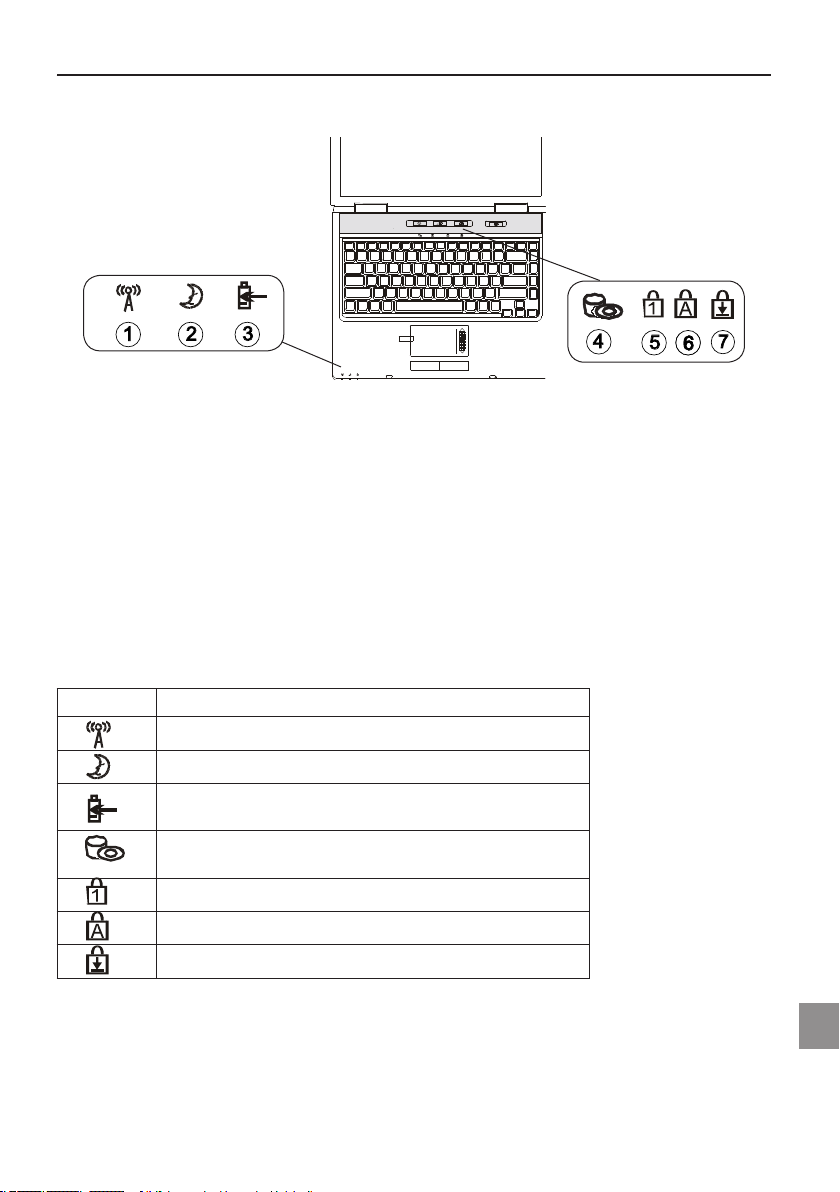

Betekenis van de LEDs ................................................................................................. 16
Hot Keys ........................................................................................................................ 162

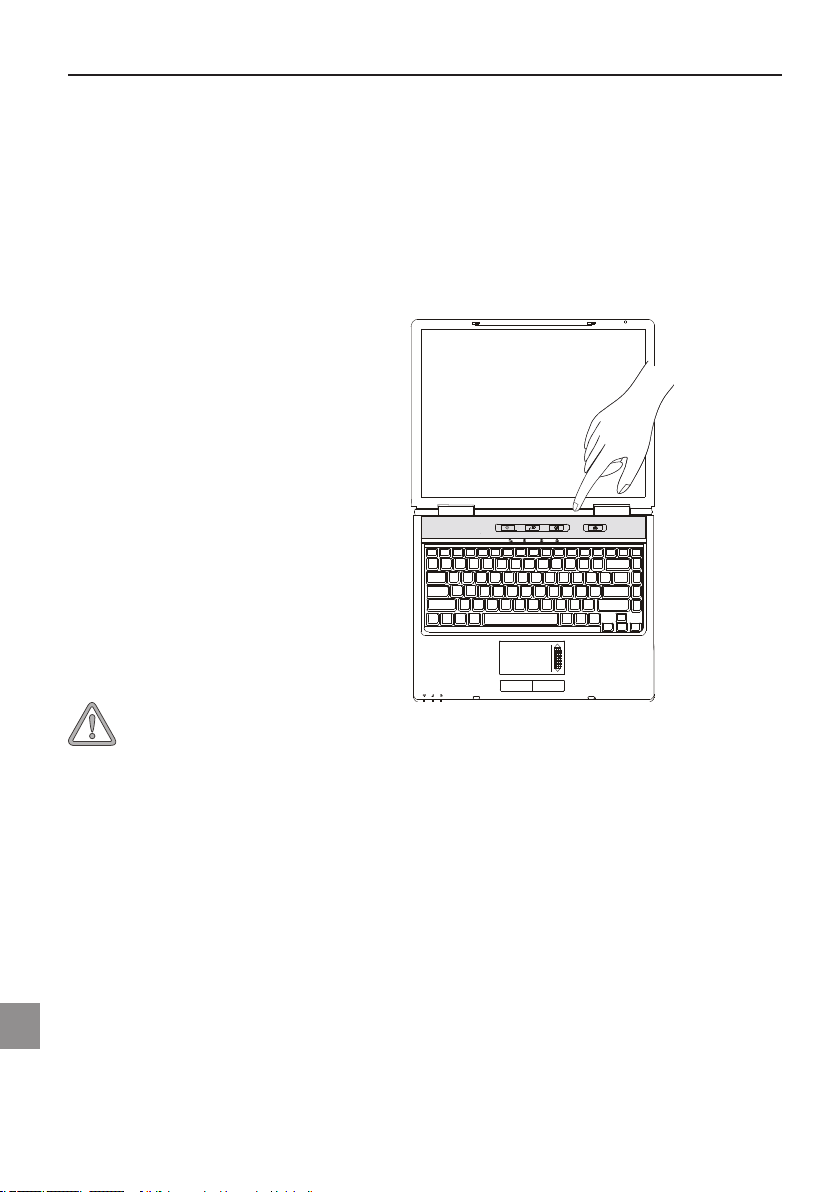

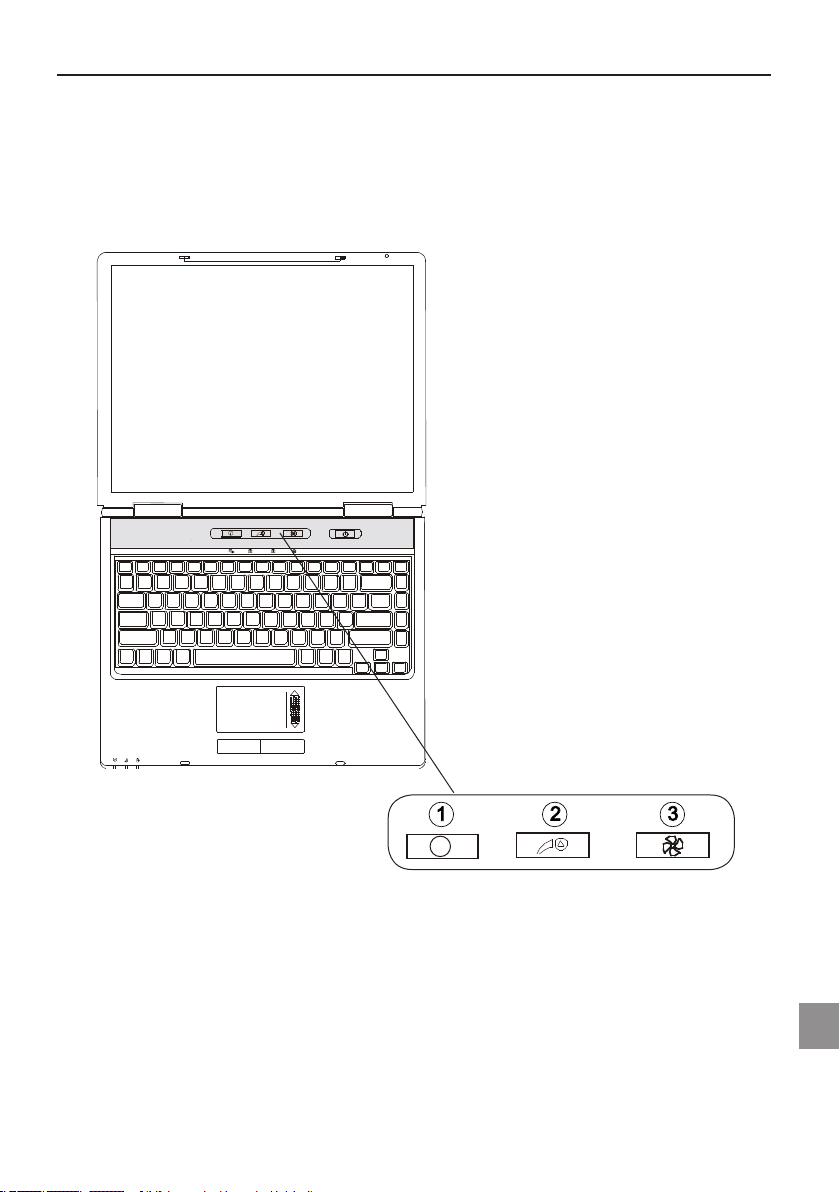

De Quick-knoppen (snelstartknoppen) .......................................................................... 163

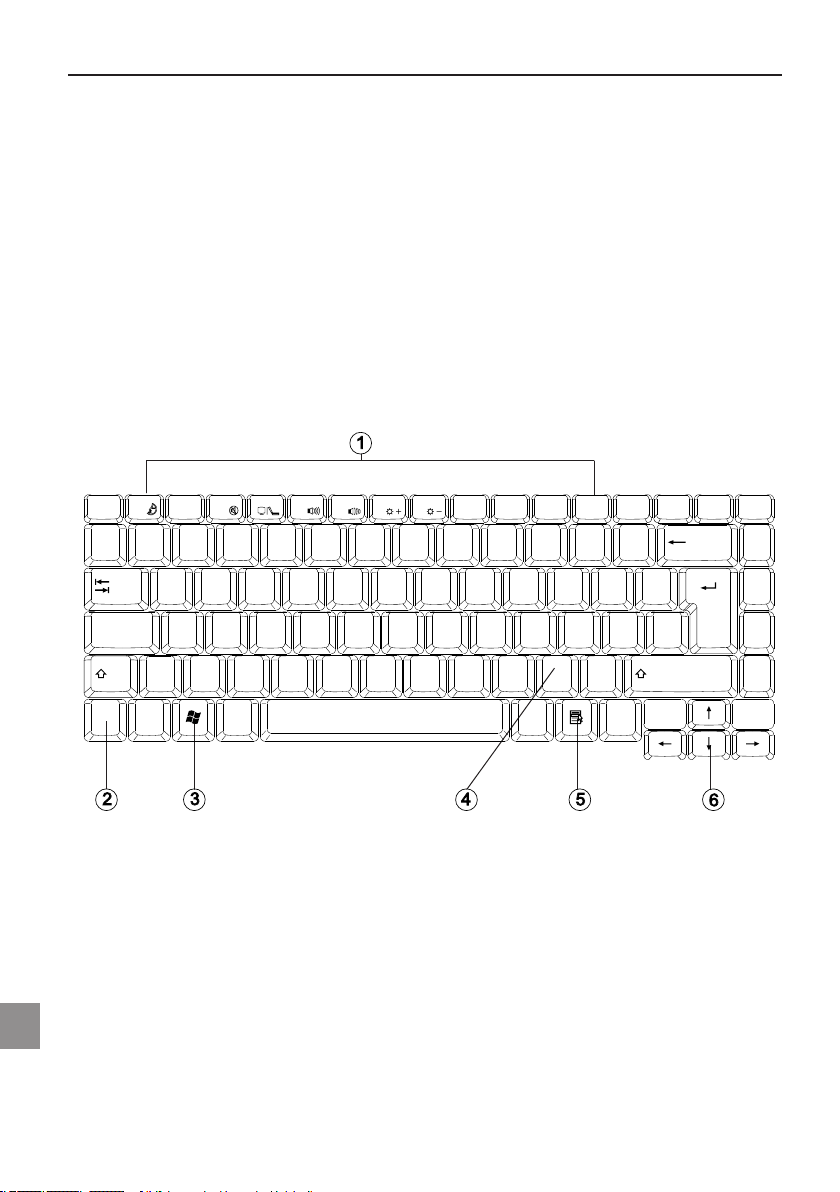

Het toetsenbord ............................................................................................................ 164

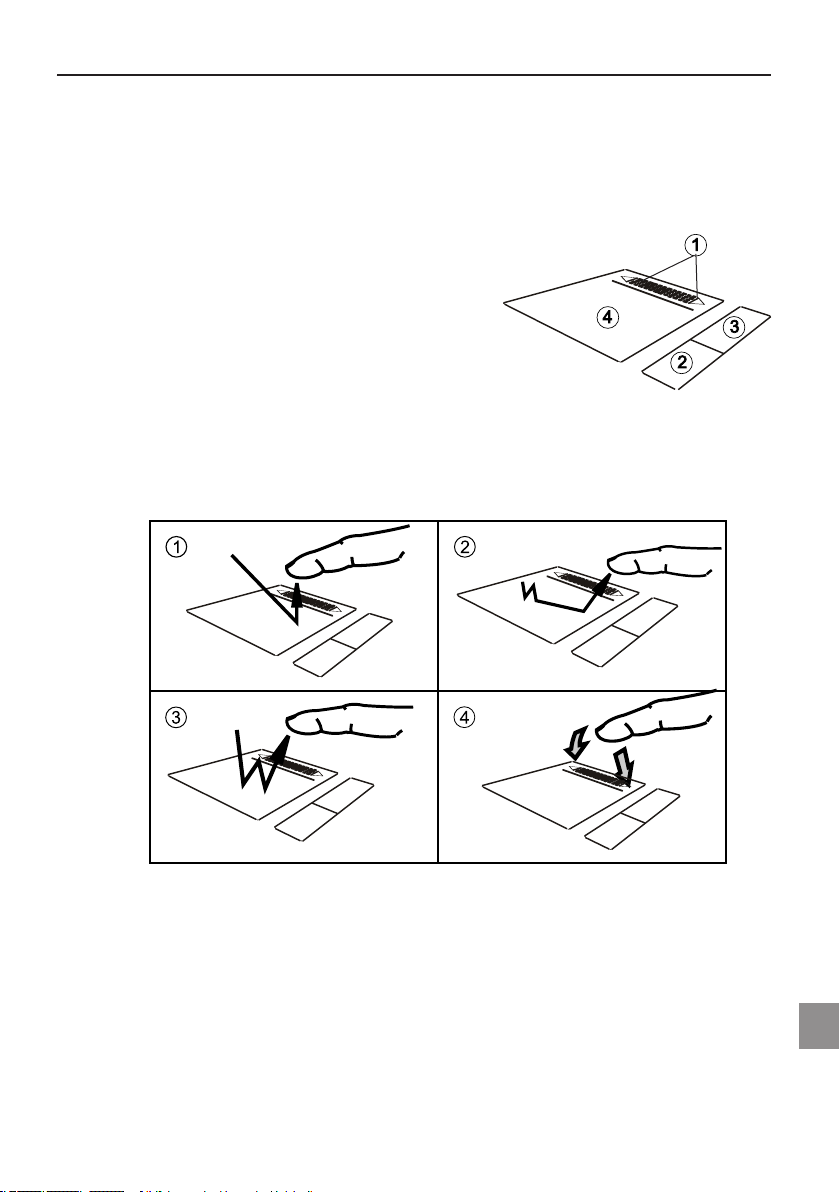

De TouchPad .................................................................................................................. 165
Bediening van de Touchpad ........................................................................................... 16

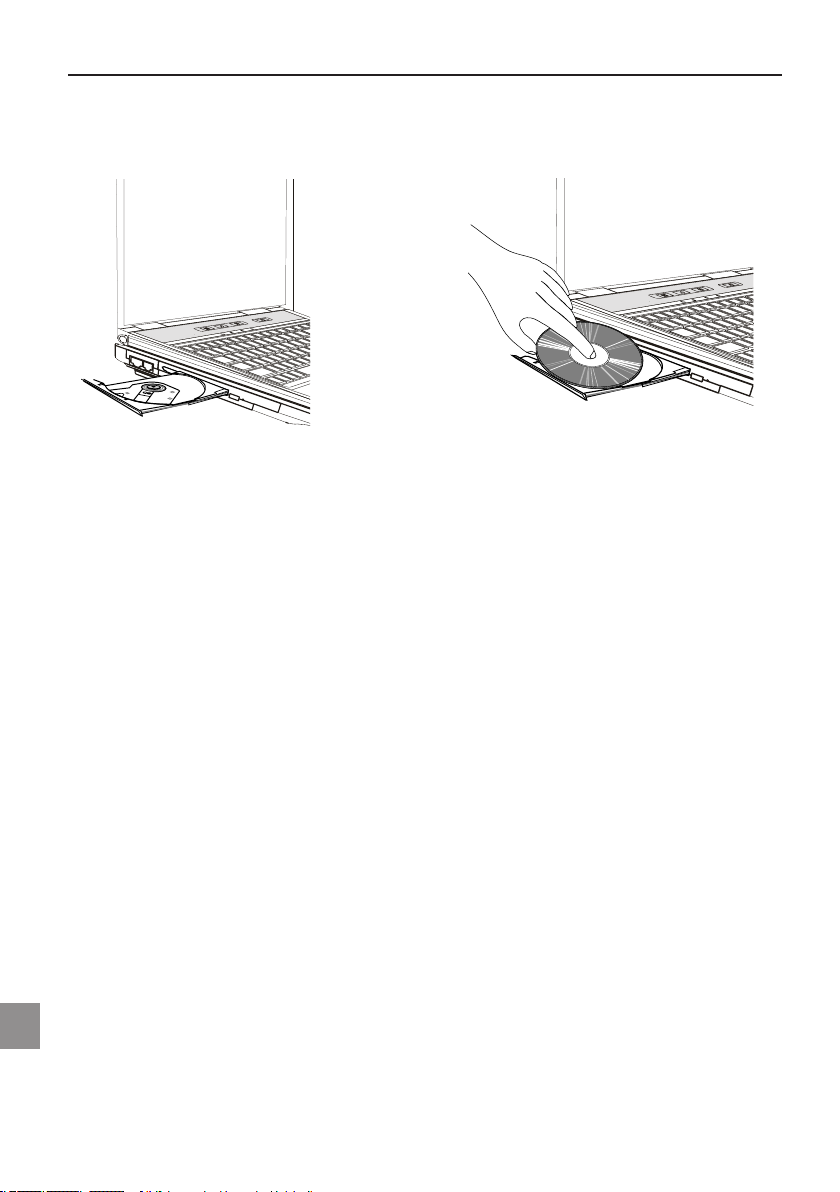

Het CD-Rom/DVD-station .............................................................................................. 166

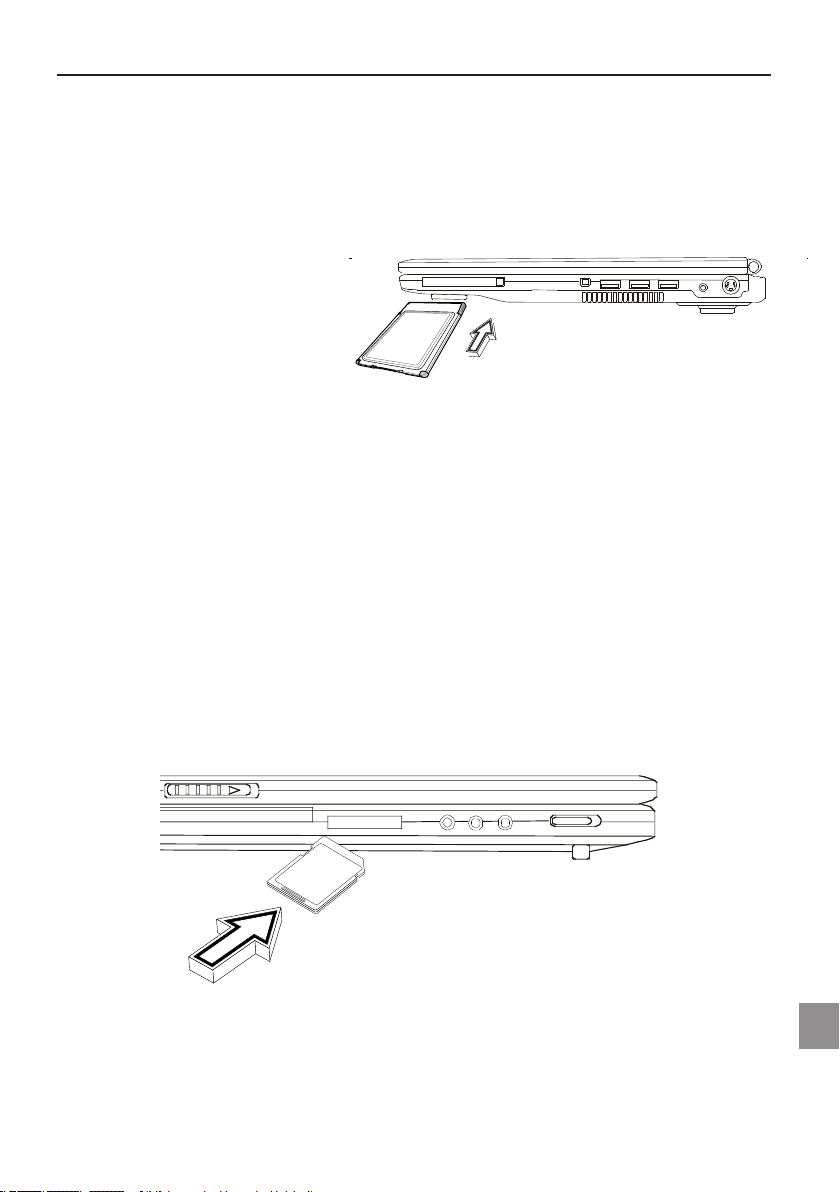

De PC-Kaartsleuf ........................................................................................................... 167
De geheugenkaartsleuf ................................................................................................. 167

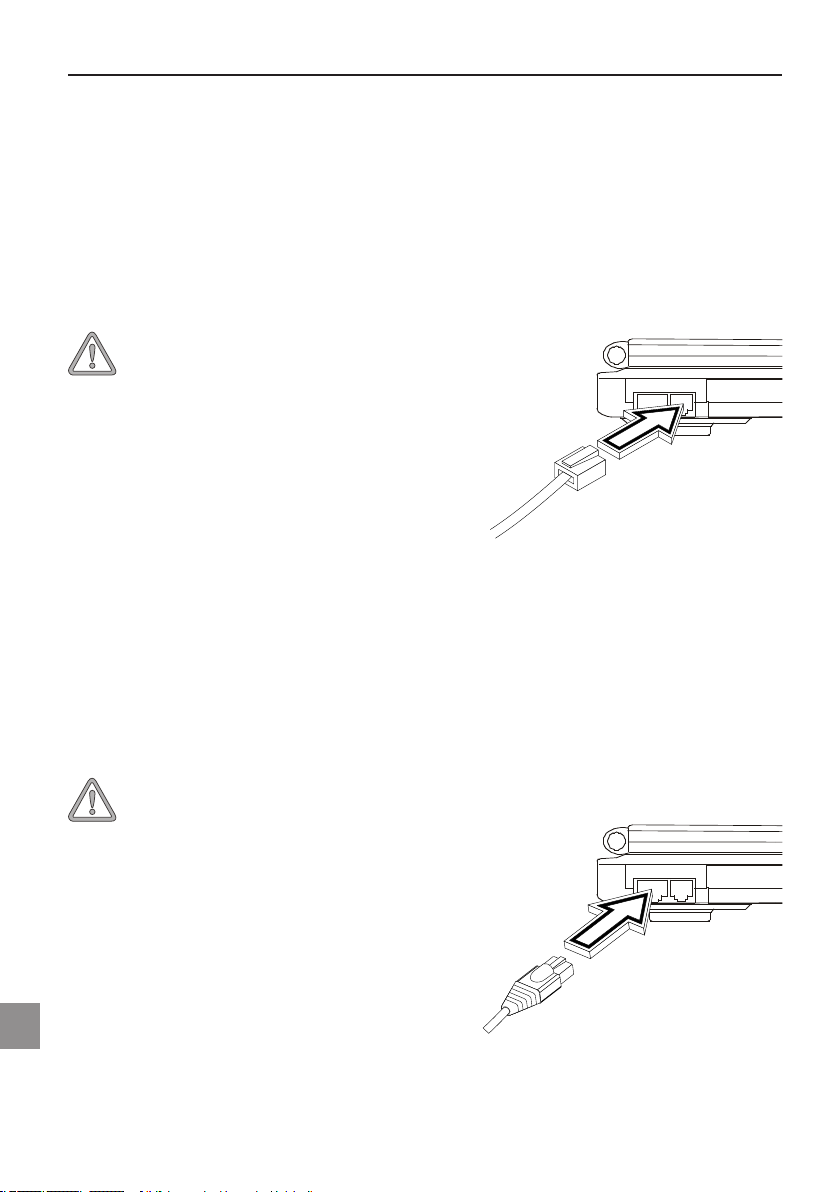

De gegevens-/FaxModem ............................................................................................. 168
De netwerkaansluiting ................................................................................................... 168
8
8
3
5
0
1
5
NL
137MAXDATA Notebook ECO 4000 A
Page 4
Aanwijzingen voor de installatie 169
De stuurprogramma’s herstellen ................................................................................... 169
De utility-cd ................................................................................................................... 16
De resolutie instellen ..................................................................................................... 169
Specificaties 171
9
Problemen opsporen en verhelpen 17
Index 17
5
7
138
Aanwijzing
Page 5
Aanwijzing
Onze firma behoudt zich het recht voor om onaangekondigd wijzigingen in dit handboek aan
te brengen. De informatie die hierin is opgenomen, is uitsluitend bedoeld ter referentie en
mag niet worden beschouwd als uiting van verplichtingen van de kant van de fabrikant of
tussenhandelaren. De fabrikant en de tussenhandelaren kunnen niet aansprakelijk gesteld
worden voor mogelijke fouten of onjuistheden die in dit document kunnen voorkomen. Ook
voor mogelijke schade die, respectievelijk verlies dat uit een verkeerd gebruik van het handboek kunnen voortvloeien, wordt geen verantwoordelijkheid genomen. Uit dit document en
de bijbehorende software mag niets, gedeeltelijk of in zijn geheel, gekopieerd, vertaald of
gedistribueerd worden, zonder toestemming vooraf van de leverancier, de fabrikant of de
auteurs. Reservekopieën voor eigen gebruik vallen niet onder deze regeling. Het gebruik
van handelsmerken van dit product is onderhevig aan de bepalingen die u kunt vinden in
het uitgebreide servicehandboek op de cd-rom met stuurprogramma’s en hulpprogramma’s.
Merken en productnamen die in dit document genoemd worden, vallen wellicht onder het
auteursrecht of zijn gedeponeerde handelsmerken van derden. Deze namen en producten
worden alleen ter aanduiding gebruikt en betekenen niet dat het product of de fabrikant
wordt aanbevolen.
© MAXDATA 2004
Juridische opmerkingen
Overige juridische opmerkingen en bepalingen treft u aan in het uitgebreide servicehandboek
op de cd-rom met stuurprogramma’s en hulpprogramma’s (utility-cd).
Acrobat en het Acrobat-logo zijn handelsmerken van Adobe Systems Incorporated of een
van de dochterondernemingen. Mogelijk zijn de handelsmerken geregistreerd.
Intel® en Pentium® zijn geregistreerde handelsmerken van Intel Corporation. MS-DOS®,
Microsoft
Windows® Me, Microsoft® Windows® 2000, Microsoft® Windows® XP en Microsoft®
Windows
Gebruik & referenties
Via dit gebruikershandboek kunt u kennismaken met uw nieuwe computer; u kunt het als
leidraad gebruiken als u de computer voor het eerst gebruikt.
Meer diepgaande informatie treft u aan in het uitgebreide Engelstalige servicehandboek.
Alle referenties hebben betrekking op de meegeleverde cd-rom met stuur programma’s
en hulpprogramma’s. Hierop staan het uitgebreide servicehandboek (in Adobe Acrobatindeling), stuurprogramma’s en speciale hulpprogramma’s voor uw notebook. Wilt u een
besturingsprogramma gebruiken dat niet in dit document wordt genoemd, raadpleeg dan
de betreffende informatie die u in de „ReadMe“-bestanden op de cd-rom aantreft. Neem
bovendien contact op met de leverancier, om zeker te weten dat het besturingsprogramma
van uw keuze ook werkelijk op deze notebook gebruikt kan worden. Het besturingssysteem
bevindt zich niet op de cd-rom met stuurprogramma’s en hulpprogramma’s.
Aanwijzing: Een aantal, of alle systeemconfiguraties zijn al uitgevoerd. Mocht dit niet het
geval zijn, of moeten delen van het systeem opnieuw geconfigureerd worden, raadpleeg
dan het uitgebreide servicehandboek op de meegeleverde cd-rom met stuurprogramma’s
en hulpprogramma’s.
®
Windows®, Microsoft® Windows® 95, Microsoft® Windows® 98, Microsoft®
®
NT zijn geregistreerde handelsmerken van Microsoft.
NL
139MAXDATA Notebook ECO 4000 A
Page 6
Toelichting:
Dit apparaat voldoet aan de productnorm voor storingsemissie EN 55022, de basisnorm voor
elektromagnetische beïnvloeding EN 50082-1 en de laagspanningsnorm EN 60950.
Na een niet door de fabrikant goedgekeurde wijziging in het apparaat zijn deze normen niet
langer gegarandeerd.
Om de elektromagnetische compatibiliteit te garanderen, dient u de aanwijzingen te volgen
die in dit handboek zijn opgenomen.
Geluidsniveau
Het geluidsniveau op de werkplek is lager dan 55 dB A.
Opmerking van de Federal Communications Commisson (FCC)
Dit apparaat is getest en voldoet aan de regels die gelden voor een digitaal apparaat uit
klasse B, deel 15 van de FCC-voorschriften.
Garantie
De garantieduur voor het apparaat is 24 maanden. In het geval van schade die buiten de
garantie valt, is gedurende ten minste 3 jaar (na beëindiging van de productie) voorzien in
betaalde reparatie van het apparaat met behulp van originele onderdelen of door het omruilen
van onderdelen of apparatuur.
Aanwijzing voor de gebruiker:
Dit apparaat is zorgvuldig storingsvrij gemaakt en gecontroleerd. Toch moet u bij een externe
gegevenskabel rekening houden met het volgende:
Mocht het nodig zijn de door de fabrikant geleverde gegevenskabel te vervangen, dan moet
de gebruiker erop letten dat de vervangende kabel van dezelfde kwaliteit is en evengoed
afschermt als de oorspronkelijke kabel. Alleen zo kan radio-ontstoring worden gegaran
deerd.
Gebruik uitsluitend afgeschermde leidingen en externe apparaten die qua veiligheid en
elektromagnetische compatibiliteit vergelijkbaar zijn met het onderhavige product.
Bij nalatigheid is het voldoen aan de bovengenoemde normen niet langer gegarandeerd!
-
Optical Disk Drive (ODD):
Het ingebouwde ODD-station is een laserproduct van klasse I. Open dit apparaat niet en
kijk niet in de straal, ook niet met optische instrumenten.
Is het cd-station niet uitdrukkelijk bedoeld voor gelijktijdig gebruik van meerdere cd’s, plaats
dan nooit meer dan één cd in het station.
140
Aanwijzing
Page 7
Terugnemen van het apparaat / de accu
Wij nemen al onze producten na gebruik terug als de staat van het
apparaat overeenkomt met het standaardgebruik. Teruggenomen
apparatuur wordt hergebruikt of milieuvriendelijk vernietigd en
verwijderd. De terugname vindt via de vakhandel plaats.
Batterijen en accu’s met zware metalen horen niet in het huishoudelijke afval thuis. De
fabrikant, de leverancier of een geautoriseerde derde partij neemt deze gratis in om ze
vervolgens te laten
vernietigen.
Het verpakkingskarton en alle overige gebruikte karton kunt u bij het oud papier depone
ren.
-
NL
141MAXDATA Notebook ECO 4000 A
Page 8
142
Page 9
Belangrijke aanwijzingen over de veiligheid
Hoewel deze notebook stevig en solide is, kunnen er toch beschadigingen optreden. Deze
kunt u voorkomen door de volgende voorzorgsmaatregelen in acht te nemen:
• Voorkom dat de notebook hevig door elkaar wordt geschud.
• Houd het apparaat niet in de buurt van hittebronnen (verwarmingen, direct zonlicht).
• Bescherm de notebook tegen elektromagnetische interferentie. Op deze manier voor
komt u ook het verlies van gegevens.
• Zorg dat het apparaat niet in een vochtige omgeving komt. Het gaat tenslotte om een
elektrisch apparaat!
• Let goed op een juiste stroomvoorziening.
• De gebruikte adapter moet zijn toegestaan.
Voor de adapter is een stroomvoorziening nodig die
spanningsverschillen en stroomstoringen opvangt. Met
vragen hierover kunt u terecht bij uw lokale elektrici
teitsmaatschappij.
De adapter moet van een geaarde stekker zijn voorzien.
Trek bij het uitschakelen van de stroomvoorziening
nooit aan de kabel, maar alleen aan de stekker.
Verwijder de externe stroomvoorziening (
autoadapter), voordat u de computer gaat reinigen.
• Aanwijzingen over het gebruik van de accu
adapter of
-
-
Maak alleen gebruik van de accu die voor deze computer bestemd is.
Laad de accu via de notebook op.
Probeer nooit een defecte accu te repareren. Laat
reparaties altijd over aan de leverancier of een gekwali
ficeerde vakman.
Bewaar beschadigde accu’s buiten het bereik van kinde
ren en zorg dat ze zo snel mogelijk worden afgevoerd.
Houd hierbij de nodige voorzichtigheid in acht. Accu’s
kunnen ontploffen, wanneer ze in aanraking komen met
vuur of onjuist worden gebruikt of verwerkt.
Het apparaat dat u hebt aangeschaft, is voorzien van
een accu. Deze accu is recyclebaar. Het is niet toege
staan de accu bij het gewone huisvuil te deponeren.
Met vragen over een juiste
terecht bij de betreffende afdeling van uw gemeente.
afvalverwerking kunt u
-
-
-
NL
143MAXDATA Notebook ECO 4000 A
Page 10
• Aanwijzing over de batterij van de interne klok
Pas op: Wanneer de batterij op ondeskundige manier
wordt verwijderd, ontstaat er ontploffingsgevaar.
Vervang de batterij alleen door een exemplaar dat door
de fabrikant wordt aanbevolen of door een batterij van
dezelfde makelij. Let bij het weggooien van de batterij
op de aanwijzingen van de fabrikant.
• Onderhoud
Voer zelf geen onderhoud aan uw computer uit! Op deze manier verspeelt
u het recht op garantie en loopt u kans op een elektrische schok. Ga voor
onderhoud naar een gekwalificeerd vakman. Verwijder de netvoeding van
de computer.
Neem contact op met een gekwalificeerd vakman, in geval van de onderstaande
problemen.
De adapter of de spanningskabel is beschadigd, resp.
gerafeld.
- Er is vloeistof in de computer terechtgekomen.
- De computer functioneert niet, ondanks een juiste
bediening.
- De computer is gevallen of beschadigd.
• Reiniging
Gebruik geen reinigingsmiddel rechtstreeks op de computer. Gebruik al-
leen een zachte, schone doek. Gebruik geen vluchtige reinigingsmiddelen
(op basis van petroleum) of schuurmiddelen.
144
Belangrijke aanwijzingen over de veiligheid
Page 11
Wireless LAN
(draadloos netwerk (Engels: Wireless local area netwerk of
kortweg WLAN)
Uw notebook bevat mogelijk een draadloze LAN-module (optioneel). Met deze module
kunt u een draadloos netwerk opzetten en verbinding maken met een bestaand draadloos
netwerk. Hij werkt volgens de norm IEEE802.11b+g.
Met WLAN-technologieën kunnen gebruikers draadloze verbindingen binnen een beperkt
geografisch gebied tot stand brengen (bijvoorbeeld in een bedrijfs- of campusgebouw of een
openbaar gebouw, bijvoorbeeld een luchthaven). WLANs kunnen gebruikt worden in tijdelijke
kantooromgevingen, waar het installeren van een omvangrijke kabelinfrastructuur niet mo
gelijk is, of om een reeds bestaand LAN uit te breiden, waardoor verschillende gebruikers
op verschillende locaties in een gebouw op verschillende tijdstippen kunnen werken.
WLAN's kunnen op twee verschillende manieren worden toegepast.
Bij stationaire WLAN's maken de draadloze stations (apparaten met een zendende netwerk
kaart of een extern modem) verbindingen met draadloze access points (toegangspunten) die
functioneren als brug tussen de stations en de aanwezige netwerkbackbone. Bij peer-to-peer
(ad hoc) WLAN's kunnen meerdere gebruikers, zonder gebruik te maken van access points,
binnen een beperkte ruimte, bijvoorbeeld een vergaderzaal, een tijdelijk netwerk tot stand
brengen, wanneer geen toegang tot netwerkbronnen noodzakelijk is.
-
-
In 1997 heeft de IEEE de standaard 802.11 voor WLAN's vastgesteld, waarbij de datatrans
missiesnelheid tussen 1 tot 2 Mb/s (Mb per seconde) werd gedefinieerd. Onder 802.11b,
de nieuwere versie van de 802.11-standaard, bedraagt de maximale datatransmissiesnelheid
11 Mb/s over een frequentieband van 2,4 GHz (Gigahertz).
145MAXDATA Notebook ECO 4000 A
-
NL
Page 12
Aanvullende veiligheidsinstructies voor apparaten met Wireless
LAN
Als er een draadloze LAN-module in uw notebook is geïntegreerd, dient u absoluut de volgende veiligheidsmaatregelen in acht te nemen tijdens het gebruik van uw notebook.
• Schakel de notebook uit wanneer u zich in een vliegtuig
bevindt of met de auto rijdt.
• Schakel, wanneer u zich in een ziekenhuis, een opera
tiekamer of in de buurt van een medisch-elektronisch
systeem bevindt, de zendcomponenten van de note
book uit! De zendsignalen kunnen een nadelige wer
king hebben op de medische apparatuur of de functie
daarvan.
• Houd de notebook ten minste 20 cm verwijderd van
een pacemaker, omdat de functies van de pacemaker
door de zendsignalen verstoord kunnen worden.
• De zendsignalen kunnen ruis in gehoorapparaten ver
oorzaken.
• Gebruik de notebook niet met ingeschakelde zend
componenten in de buurt van ontvlambare gassen of
in een explosiegevaarlijke omgeving (bijvoorbeeld een
lakstraat), omdat de zendsignalen een explosie of een
brand kunnen veroorzaken.
• Het bereik van de zender kan verschillen en is afhanke
lijk milieu- en omgevingsfactoren.
• Bij gebruik van een draadloze verbinding is het mogelijk
dat derden de verzonden gegevens ook ontvangen.
-
-
-
-
-
-
MAXDATA Computer AG is niet verantwoordelijk voor storingen in de ontvangst van radio- of
televisiesignalen die veroorzaakt worden door ongeoorloofde modificaties aan dit apparaat.
MAXDATA aanvaardt geen enkele aansprakelijkheid voor het vervangen c.q. omruilen van
niet door MAXDATA Computer AG goedgekeurde aansluitkabels en apparaten. De gebruiker
is zelf verantwoordelijk voor het verhelpen van storingen die door dergelijke modificaties
ontstaan zijn en voor het vervangen resp. omruilen van apparatuur.
146
Belangrijke aanwijzingen over de veiligheid
Page 13
CE-markering voor apparaten met Wireless LAN
Dit apparaat voldoet in de geleverde uitvoering aan de eisen van richtlijn 1999/5/EG van
het Europese parlement en van de Raad van 9. maart 1999 betreffende radioapparatuur en
telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit.
Dit notebook mag in België, Denemarken, Duitsland, Finland, Frankrijk, Griekenland, GrootBrittannië, Ierland, Italië, Luxemburg, Nederland, Oostenrijk, Portugal, Zweden, Zwitserland,
Spanje, IJsland, Liechtenstein en Noorwegen gebruikt worden.
Actuele informatie over eventuele beperkingen van het gebruik ervan kunt u opvragen bij de
betreffende overheidsinstantie in een land. Neem, wanneer uw land niet in de opsomming
is opgenomen, contact op met de toezichthouder om te achterhalen of het gebruik van dit
product in uw land toegestaan is.
België - www.bipt.be
Denemarken - www.tst.dk
Duitsland - www.regtp.de
Finland - www.ficora.fi
Frankrijk - www.art-telecom.fr
Griekenland - www.eett.gr
Engeland - www.oftel.gov.uk
Ierland - www.comreg.ie
Italië - www.agcom.it
Luxemburg - www.etat.lu/ILT
Nederland - www.opta.nl
Oostenrijk - www.rtr.at
Portugal - www.urt.gov.pt
Zweden - www.pts.se
Zwitserland - www.bakom.ch
Spanje - www.cmt.es
IJsland - www.pta.is
Liechtenstein - www.ak.li
Noorwegen - www.npt.no
NL
147MAXDATA Notebook ECO 4000 A
Page 14
Beperkingen
Frankrijk
Beperkt frequentiebereik: in Frankrijk mogen alleen de kanalen 10 en 11 (2457 MHz respectievelijk 2462 MHz) gebruikt worden. Het is wettelijk verboden om het apparaat buiten
afgesloten ruimtes te gebruiken.
Informatie: www.art-telecom.fr
Italië
Ook voor gebruik binnenshuis is een ministeriële vergunning noodzakelijk. Uw leverancier
kan u inlichten over de manier waarop u deze kunt aanvragen.
Het is wettelijk verboden om het apparaat buiten afgesloten ruimtes te gebruiken.
Informatie: www.agcom.it
Nederland
Bij gebruik buitenshuis is een vergunning noodzakelijk. Uw leverancier kan u inlichten over
de manier waarop u deze kunt aanvragen.
Informatie: www.opta.nl
148
Belangrijke aanwijzingen over de veiligheid
Page 15
Zendfrequenties voor apparaten met Wireless LAN
De volgende informatie was actueel in januari 2002. Actuele informatie hierover kunt u
opvragen bij de betreffende instantie in uw land (bijvoorbeeld www.regtp.de).
FREQUENTIES
Zendende netwerkkaarten en -adapters moeten volgens de IEEE-standaard 802.11b werken in de ISM-frequentieband (Industrial, Scientific, Medical) tussen 2,4 en 2,4835 GHz.
Doordat elk van de 11 beschikbare zendkanalen door het DSSS-proces (Direct Sequence
Spread Spectrum) een bandbreedte van 22 MHz benut, kunnen maximaal drie van elkaar
onafhankelijke kanalen (bijvoorbeeld 3, 8 en 11) gebruikt worden. In de volgende tabellen
vindt u de in uw land toegestane kanalen:
Kanaal MHz Europa, R&TTE Frankrijk, R&TTE
1 2412 X
2 2417 X
3 2422 X
4 2427 X
5 2432 X
6 2437 X
7 2442 X
8 2447 X
9 2452 X
10 2457 X X
11 2462 X X
NL
149MAXDATA Notebook ECO 4000 A
Page 16
Wettelijke bepalingen
UITSLUITINGSCLAUSULES VOOR APPARATEN MET WIRELESS LAN
Het installeren en gebruiken van een Wireless LAN-apparaat is uitsluitend toegestaan op de
manier zoals is beschreven in de gebruikersdocumentatie. De gebruikersdocumentatie is bij
het product meegeleverd. Alle aan dit apparaat uitgevoerde veranderingen of modificaties
die niet uitdrukkelijk door de fabrikant zijn toegestaan kunnen het recht om dit apparaat te
gebruiken doen vervallen. De fabrikant aanvaardt geen aansprakelijkheid voor storingen bij
de ontvangst van radio- of televisiesignalen die veroorzaakt worden door niet-geautoriseerde
veranderingen aan het apparaat respectievelijk het vervangen of het installeren die kabels
en accessoires, wanneer deze niet voldoen aan de aanbevelingen van de fabrikant. De verantwoordelijkheid voor het verhelpen van storingen die voortvloeien uit de genoemde, niet
geautoriseerde veranderingen, het veranderen of installeren van componenten ligt geheel
bij de gebruiker. De fabrikant en de geautoriseerde vak- en groothandelaren sluiten elke
aansprakelijkheid voor schade of overtreding van wettelijke bepalingen uit die voortvloeit
uit overtreding van deze richtlijnen.
150
Belangrijke aanwijzingen over de veiligheid
Page 17
Geleverde onderdelen
Controleer voordat u met de installatie van de notebook begint, of alle onderdelen aanwezig
zijn.
Ontbreekt er een onderdeel uit de lijst, neem dan onmiddellijk contact op met de leverancier.
• Notebook
• Accu
• Utility-cd
• Adapter
• Spanningskabel
• Handboek
• dvd-romstation of dvd/cd-rw combo of dvd dual +/-rw-station
• Modemkabel
Als u het apparaat voor reparatie of uitbreiding wilt opsturen, moet u de originele verpakking
gebruiken. Bewaar de verpakking dus goed.
NL
151MAXDATA Notebook ECO 4000 A
Page 18
152
Page 19
De voorbereiding
Voordat u de notebook voor het eerst gaat gebruiken, moet u weten uit welke onderdelen
uw systeem is opgebouwd.
Schuif de vergrendelingsknop (1) naar rechts en open het beeldscherm (2).
Afbeelding 1
(1) Ontgrendeling
(2) Beeldscherm opnen
i
Afbeelding 2
(1) LCD-beeldscherm
(2) Luidsprekers
(3) Toetsenbord
(4) TouchPad
(5) Status LEDs
(6) Toetsen en scroll pad
(7) Aan-/uitknop
(8) Quick Launch-toetsen
NL
153MAXDATA Notebook ECO 4000 A
Page 20
De accu plaatsen
Bij de notebook wordt een accu geleverd. Deze accu is slechts gedeeltelijk opgeladen.
Houd er rekening mee dat de oplaadtijd voor de accu drie uur is als de computer is uitge
schakeld en vier en een half uur als de computer is ingeschakeld.
Het is absoluut noodzakelijk om de accu
volledig op te laden
voordat u de note
book voor het eerst
gebruikt. Verwijder de
Afbeelding 3
stroomadapter pas
als de accu volledig is
opgeladen.
(1) Leg de notebook omgekeerd op een vlak en leeg op-
pervlak.
(2) Plaats de accu voorzichtig in het accuvak van de note
-
book.
De accu verwijderen
-
154
Afbeelding 4
(1) Leg de notebook omgekeerd op een vlak en leeg op-
pervlak.
(2) Druk op de vergrendeling en verwijder het deksel van
de accu uit de notebook.
U kunt de notebook nu alleen gebruiken via de adapter!
De voorbereiding
Page 21
Stroomvoorziening
De notebook is voorzien van een spanningskabel en een universele zelfregulerende adapter.
De adapter is geschikt voor een willekeurige constante spanning tussen 100 en 240 volt.
Zo gebruikt u de adapter:
1. Sluit de adapter aan op de DC IN-aansluiting van de computer.
2. Sluit de spanningskabel op de adapter aan.
3. Sluit de spanningskabel aan op een contactdoos.
De notebook kan zowel
via de accu als het net
gebruikt worden.
De eerste keer gebruikt
u de notebook via de
adapter. Gebruik alleen
de bijgeleverde adapter.
Een onjuiste adapter
kan de computer be
schadigen.
De adapter bevat geen
onderdelen die onderhoud behoeven.
-
HAAL DE STROOMADAPTER NOOIT UIT
ELKAAR!
GEVAAR OP DODELIJKE
VERWONDINGEN!
NL
155MAXDATA Notebook ECO 4000 A
Page 22
De computer aanzetten
U hebt nu alle voorbereidingen voltooid. Druk nu op de knop ON/OFF om de notebook in
te schakelen.
Tip:
Als uw programma
of systeem vastloopt,
druk dan op de volgen
de toetsencombinatie:
Ctrl + Alt + Del
In de meeste gevallen
wordt alleen de taak
die vastloopt beëindigd. Anders wordt de
computer opnieuw gestart (warme herstart).
Als dit niet werkt, houd
dan de knop ON/OFF
langer dan vier seconden ingedrukt – zo
wordt de computer
uitgeschakeld. U kunt
de computer nu op
de normale manier
opnieuw opstarten
(koude herstart)
Let er goed op dat
u de computer bij
Microsoft
®
Windows®systemen altijd op
de volgende manier
uitzet:
Klik op de knop „Start“.
Selecteer „Afsluiten“
en klik op „OK“.
Als de computer eenmaal is ingeschakeld, kan de knop
ON/OFF verschillende functies uitvoeren, afhankelijk van de
instellingen voor stroombesparing.
-
In de standaardinstelling wordt de computer uitgeschakeld
wanneer u opnieuw op ON/OFF drukt.
i
Afbeelding 5
De eerste keer dat u de computer inschakelt, wordt het be
sturingssysteem geactiveerd. Volg nu de installatie-instructies
van het besturingssysteem.
Nadat u het besturingssysteem hebt geïnstalleerd en een
herstart hebt uitgevoerd, is de computer klaar voor gebruik.
U kunt enkele basisinstellingen voor de display wijzigen,
zoals de resolutie, kleurdiepte en de achtergrondafbeelding
van het bureaublad.
Nadere informatie hierover kunt u lezen in de aanwijzingen voor
de
installatie.
-
Hiermee voorkomt
u problemen met de
harde schijf – resp. het
besturingssysteem.
156
De voorbereiding
Page 23
Energiebeheer
Uw computer is compatibel met het systeem voor energiebesparing ACPI.
De basisinstellingen voor energiebeheer vindt u bij Microsoft
der <Instellringen> <Energiebeheer>. Gebruik bij vragen de helpfunctie van Microsoft®
Windows
®
.
Hier kunt u het gedrag bij verschillende energieniveau’s instellen.
Standby: – weinig stroomverbruik –
Het beeldscherm wordt uitgeschakeld en de harde schijf blijft stilstaan. De aan-/uit – LED
knippert. Druk op de aan/uit-knop om de computer weer terug te brengen naar de gewone
werktoestand. Gebruikers moeten zich opnieuw aanmelden.
Slaapstand: – zonder stroomadapter geen stroomverbruik –
De actuele werksituatie wordt op de harde schijf bewaard en de computer wordt uitge
schakeld. Na het opnieuw inschakelen staan alle geopende documenten en programma’s
weer ter beschikking.
U voorkomt gebruik van energie door de notebook uit te schakelen en de adapter los te
koppelen (door de stekker van de adapter los te maken).
• Opmerking over pc-kaarten:
Verwijder nooit een pc-kaart als het systeem bezig is
met opslaan naar de kaart. Dit deactiveert de pc-sleuf,
waardoor de systeemconfiguratie wordt gewijzigd. Dit
kan problemen veroorzaken bij de volgende keer dat u
de computer start.
®
Windows®-systemen on-
-
NL
157MAXDATA Notebook ECO 4000 A
Page 24
158
Page 25
Overzicht van het systeem
Linkerkant
Afbeelding 6
(1) LAN-poort
(2) Modempoort
(3) Optisch schijfstation
Rechterkant
Afbeelding 7
(1) Pc-kaartsleuf
(2) IEEE 1394-aansluiting
(3) Ventilatierooster
(4) USB-poorten
(5) Aansluiting voor spanningsadapter
(6) S-video TV-aansluiting
Voorkant
Afbeelding 8
(1) Sleuf voor geheugenkaart
(2) Microfoonaansluiting
(3) Line-in-aansluiting audio
(4) Luidsprekers / hoofdtelefoon / SPDIF uit
(5) Schakelaar draadloos aan/uit
NL
159MAXDATA Notebook ECO 4000 A
Page 26
Achterkant
Afbeelding 9
Zorg ervoor dat de
ventilatieopeningen
altijd onbelemmerd
zijn. Anders kan de
notebook oververhit
raken.
Onderkant
(1) Aansluiting voor externe monitor
(2) Accu
(3) Kensington lock beveiliging tegen diefstal
Zorg ervoor dat de
ventilatieopeningen
altijd onbelemmerd
zijn. Anders kan de
notebook oververhit
raken.
160
Afbeelding 10
(1) Accusleuf
(2) Ventilatierooster
(3) Deksel voor systeem
(4) Deksel voor USB
(5) Deksel voor harde schijf
Overzicht van het systeem
Page 27
Betekenis van de LEDs
i
Tabel 1
Symbool Betekenis
Brandt wanneer de draadloze LAN is geactiveerd
Knippert in de energiebesparende modus.
Knippert oranje tijdens het laden van de accu en groen
als deze volledig is geladen.
Brandt bij toegang tot de harde schijf of het optisch
station.
Brandt wanneer Num Lock is ingedrukt.
Brandt wanneer Caps Lock is ingedrukt.
Brandt wanneer Scroll Lock is ingedrukt.
Afbeelding 11
(1) Draadloos LAN
(2) Standby
(3) Accu laden / voeding
(4) Schijftoegang
(5) Num Lock
(6) Caps Lock
(7) Scroll Lock
NL
161MAXDATA Notebook ECO 4000 A
Page 28
Hot Keys
(Toetsencombinaties met een speciale functie)
Om een hot key te activeren, houdt u de Fn-toets ingedrukt en drukt u vervolgens op de
gewenste toets. Voor sommige functies moet u mogelijk de Launchmanager installeren.
Meer hierover kunt u lezen op de volgende pagina.
Tabel 2
Toetsen Betekenis
Fn + F1 Schakelt over naar de energiebesparende modus.
Fn + F3 Schakelt de waarschuwingspiep van de accu in of uit.
Fn + F4 Schakelt tussen LCD-beeldscherm/monitor/beide.
Fn + F5 Verhoogt het volume.
Fn + F6 Vermindert het volume.
Fn + F7 Vergroot de helderheid van het LCD-beeldscherm.
Fn + F8 Vermindert de helderheid van het LCD-beeldscherm.
Fn + Num Lk Laat het ingebouwde numerieke toetsenbord in de numerieke modus
Fn + Scr Lk Druk op de toetsen Fn + Scr Lk en vervolgens op de pijl omhoog of pijl
werken.
omlaag om een regel omhoog of omlaag te gaan.
162
Overzicht van het systeem
Page 29
De Quick-knoppen (snelstartknoppen)
Aan de bovenkant van het toetsenbord bevinden zich drie Quick Buttons (snelstarttoetsen).
Deze toetsen zijn bedoeld om veelgebruikte toepassingen te openen.
i
i
Afbeelding 12
(1) Internet – Druk op deze knop om Internet Explorer
onder Windows te starten.
(2) E-mail – Druk op deze knop om Outlook Express
e-mail onder Windows te starten.
(3) Stille modus – Druk op deze knop om het systeem
in een lagere energiestand te plaatsen; hierdoor
draait de ventilator langzamer om zo min mogelijk
geluid te maken.
NL
163MAXDATA Notebook ECO 4000 A
Page 30
Het toetsenbord
Het toetsenbord van uw notebook bevat alle functies van een normaal AT-compatibel toetsenbord, plus enige extra functies:
Typemachine
Deze toetsen komen overeen met de toetsen van een typemachine.
Functietoetsen
Bij veel besturingssystemen (en toepassingen) kunnen met behulp van deze toetsen bijzondere functies worden opgeroepen. Meer informatie hierover vindt u in de
betreffende handleidingen.
Speciale toetsen
Met behulp van deze toetsen (en toetsencombinaties) worden veel hardwarefuncties aangestuurd.
Afbeelding 13
(1) Functietoetsen – voor meer informatie over functies zie tabel 2 (Hot keys)
(2) Fn-toets
®
(3)
Microsoft
Windows®-toets
(4) Numeriek toetsenblok (druk op de toets Num Lock om dit blok te activeren)
®
(5)
Microsoft
Windows®-toets
(6) Pijltoetsen
164
Overzicht van het systeem
Page 31
De TouchPad
Het systeem stelt de geïntegreerde TouchPad automatisch in. Gebruikt u Microsoft®
Windows
de uitgebreide functies wilt gebruiken, dan vindt u het stuurprogramma om deze te activeren op de utility-cd. Volg hiervoor de aanwijzingen in de paragraaf “Aanwijzingen voor de
installatie”.
(1) Scroll-veld – werkt net als een muiswieltje
(2) Linker ‘muis’-knop
(3) Rechter ‘muis’-knop
(4) Sensorveld
Tip voor linkshandigen: In de meeste besturingssystemen
kunnen de functies van de muisknoppen omgedraaid
worden.
®
, dan hoeft u voor de basisfuncties geen stuurprogramma te installeren. Als u
Afbeelding 14
Bediening van de Touchpad
(1) Selecteren
(2) Selecteren, slepen en neerzetten
(3) Dubbelklikken – om bestanden uit te voeren/te openen
(4) Scrollen
Wanneer u een TouchPad gebruikt, moet u ervoor zorgen dat uw vinger en de Pad altijd
droog en schoon zijn. De TouchPad reageert op de bewegingen die u met uw vinger maakt.
Hoe lichter de aanraking, hoe beter de Pad zal reageren. Met krachtiger bewegingen bereikt
u geen nauwkeuriger resultaat.
165MAXDATA Notebook ECO 4000 A
NL
Page 32
Het CD-Rom/DVD-station
Voordat u een cd plaatst, drukt u eerst op de knop aan de voorkant van het station.
Afbeelding 16Afbeelding 15
Leg de cd met het etiket naar boven in de lade en druk deze voorzichtig aan.
Duw de cd-lade weer naar binnen tot hij sluit. Nu kan de cd worden gelezen.
Sommige cd’s zijn voorzien van de functie Autostart. Dit houdt in dat de installatie of het
afspelen van een muziek-cd automatisch begint, zodra de cd is geplaatst.
166
Overzicht van het systeem
Page 33
De PC-Kaartsleuf
De computer is voorzien van een sleuf voor een pc-kaart. Dat is een PCMCIA 3,3 V / 5 V
sleuf van het Type II.
U plaatst een pc-kaart in de sleuf tot u een klik hoort. Maak de gewenste verbindingen
(bijvoorbeeld voor het netwerk).
Lees ook de handleiding bij de betreffende kaart.
U verwijdert de pc-kaart door op
de uitwerpknop naast de sleuf te
drukken. Deze springt naar buiten.
Druk nogmaals om de pc-kaart uit te
werpen.
Afbeelding 17
De geheugenkaartsleuf
De computer is voorzien van een combisleuf. In deze sleuf passen Memory Sticks, SD
(Secure Digital), SM (Smart Media) en MMC (MultiMediaCard) kaarten.
Steek deze kaarten met de bedrukte kant naar boven in de sleuf. Nadat de kaart tot het
stuitpunt is ingedrukt, wordt deze als extra schijfstation herkend. Daarna hebt u toegang
tot de gegevens.
Trek de kaart naar buiten als u deze wilt verwijderen.
Verwijder de kaart nooit als daar nog gegevens op worden geschreven of van worden
gelezen!
Afbeelding 18
NL
167MAXDATA Notebook ECO 4000 A
Page 34
De gegevens-/FaxModem
Het systeem stelt de geïntegreerde analoge modem automatisch in. U kunt de modem
gebruiken zodra u deze via de telefoonkabel hebt verbonden met een analoge telefoonaan
sluiting (geen ISDN).
Juist gebruik:
U kunt de modem op alle analoge aansluitingen (TBR 21) binnen Europa aansluiten.
De modem dient alleen te worden gebruikt voor datacommunicatie.
Probeer nooit de modem op een ISDN-telefoonaansluiting aan te
sluiten! Hierdoor kan
storing in het apparaat
ontstaan.
Afbeelding 19
De netwerkaansluiting
Met de ingebouwde netwerkadapter kunt u uw computer verbinden met een 10/100 Mbps
netwerk of DSL-internet.
Dit doet u met behulp van een Ethernet-netwerkkabel met RJ-45-stekker. Die wordt aan de
achterkant van de computer in een netwerk-hub of DSL-stekker gestoken.
-
Verwissel beslist niet
de RJ-45 stekker met
een ISDN-stekker! Probeer nooit de modem
op een ISDN-telefoonaansluiting aan te
sluiten!
Hierdoor kan storing in
het apparaat ontstaan.
168
Afbeelding 20
Overzicht van het systeem
Page 35
Aanwijzingen voor de installatie
De stuurprogramma’s herstellen
Als uw systeem wordt afgeleverd, is daarop een Preload geïnstalleerd. Dat wil zeggen: alle
gegevens en stuurprogramma’s die het systeem nodig heeft, zijn op de harde schijf geïnstalleerd. Mocht u per ongeluk de harde schijf hebben gewist en/of geformatteerd, dan kunt u
de benodigde stuurprogramma’s terugvinden op de utility-cd. Zodra het besturingssysteem
opnieuw is geïnstalleerd (bijvoorbeeld met behulp van de recovery-cd) dan kunt u op deze
manier de notebook weer gebruiksklaar maken.
De utility-cd
De utility-cd start automatisch nadat u hem in de lade hebt geplaatst. Als dit niet het geval
is, open dan via <Deze computer>, <Cd-rom-station> het bestand “utility.exe“.
In de paragraaf “Stuurprogramma’s” selecteert u het stuurprogramma dat geïnstalleerd
moet worden.
Advies: Alle weergegeven stuurprogramma’s van boven naar onderen.
Vervolgens kunt u via de aanwijzingen in de paragraaf “Utility” de gewenste uitgebreide
functies installeren.
Volg bij het werken met de utility-cd de aanwijzingen in de menu’s.
De resolutie instellen
Na de installatie van de grafische kaart kunt u de resolutie instellen op de gewenste grootte
(bijvoorbeeld 1024 x 768).
U doet dit als volgt:
Rechtsklik op een leeg veld in het bureaublad selecteer <Eigenschappen>.
In het venster „Eigenschappen voor Beeldscherm“ kiest u het tabblad „Instellingen“.
Zet hier de schuifregelaar op de gewenste instelling.
Klik op <Toepassen> om de nieuwe resolutie te bevestigen.
NL
169MAXDATA Notebook ECO 4000 A
Page 36
170
Page 37
Specificaties
Processor en platform
• Mobile AMD Sempron™ 2600+ tot 3100+ (1,6 GHz tot 1,8 GHz)
• SiS M760 + SiS 963L chipset
Geheugen
• Hoofdgeheugen uitbreidbaar tot 1 GB DDR SDRAM (Laat het hoofdgeheugen alleen
uitbreiden door gekwalificeerd servicepersoneel)
• Twee PC2700/PC3200 (DDR 333/400) SODIMM sockets
Display en video
• 15,0 inch XGA TFT display. Ondersteunde resolutie 1024 × 768 met maximaal 16,7 miljoen
kleuren.
• SiS Integrated Ultra256 2D / 3D grafische versneller – ondersteuning AGP4X
• Simultane LCD/externe monitor
• Externe monitor: Ondersteunt maximaal 1280 x 1024, 16,7 miljoen kleuren, 60 Hz
• S-Video-uitgang
Opslagcapaciteit
• Een E-IDE harde schijf (2,5“, 9,5 mm)
• Een intern optisch station
• Een sleuf voor geheugenkaart
Audio
• AC´97 compatibel stereogeluid met 3D Sound effecten
• Ingebouwde stereoluidsprekers
Modem
• High-speed 56 Kbps V.90/92 Fax/Gegevens software MDC modem
NL
171MAXDATA Notebook ECO 4000 A
Page 38
LAN
• Ingebouwde snelle Ethernet-functie voor 10Base-T en 100Base-TX
• MSI MS-6833 draadloos 802.11 b+g netwerk mini PCI module (optioneel)
Invoerapparaten
• Microsoft® Windows® toetsenbord met 86 toetsen
• Ergonomisch geplaatste Touchpad met scroll-veld
• Quick Launch-toetsen
Poorten
• Een 15-pins VGA-poort
• Aansluiting voor S-video (TV-out)
• Een aansluiting voor hoofdtelefoon/SPDIF
• Een microfooningang
• Een line-in-aansluiting
• Drie USB-poorten (v2.0)
• Een standaardtelefoonaansluiting (RJ-11)
• Een standaardnetwerkaansluiting (RJ-45)
• Een DC IN-aansluiting
• Een IEEE1394/i.Link-poort
• Een Type II pc-kaartsleuf
Stroomvoorziening
• Hoofdbatterij Li-Ion 4400 mAh, 48 W
• Wisselstroomadapter 100-240 V, AC 50-60 Hz, 90 W.
• Heropladen Systeem UIT: 3 uur.
Systeem AAN: 4,5 uur.
• Volledige ondersteuning voor ACPI energiebeheer, Suspend to Disk, Suspend to RAM
172
Specificaties
Page 39
Besturingssysteem
• O/S Microsoft® Windows® 2000/XP
Overige gegevens
• 272 (D) x 333 (B) x 25,3-35,7 (H) mm
• Gewicht 2,76 kg (afhankelijk van de uitvoering)
• Temperatuur tijdens gebruik: 5 tot 30 °C
• Vochtigheid tijdens gebruik: 20 tot 90 % RH
• Temperatuur in opslag: -20 tot 50 °C
NL
173MAXDATA Notebook ECO 4000 A
Page 40
174
Page 41
Problemen opsporen en verhelpen
Treden er tijdens het werken met uw computer problemen op, probeer die dan eerst aan
de hand van de onderstaande informatie op te lossen. Lukt het u niet het probleem op
deze manier op te lossen, dan kunt u in het uitgebreide servicehandboek (op de cd-rom
met stuurprogramma’s en hulpprogramma’s) meer informatie vinden. Doet het probleem
zich dan nog steeds voor, zet het systeem dan enige minuten uit en start het opnieuw op.
Alle niet opgeslagen gegevens gaan dan verloren, maar misschien werkt het systeem dan
wel weer. Mocht dit geen oplossing bieden, neem dan contact op met de leverancier of
klantenservice.
Hoewel ik de aan-/uitknop indruk, blijft de computer uit staan.
Mogelijk probleem:
• De accu doet het niet of is niet op de juiste manier geïnstalleerd.
Aanwijzing:
• Het aan-/uitlampje brandt niet.
Oplossing voor het probleem:
• Controleer of de accu in het accuvak zit en op de juiste manier is geplaatst.
• Controleer of de contacten van de accu ook echt contact maken.
• Sluit de notebook aan op de adapter, zodat de accu (indien aanwezig) wordt opgela
den.
Mogelijk probleem:
• Lage accustand.
Aanwijzing:
• Het lampje van de accu knippert.
Oplossing voor het probleem:
• Sluit de computer aan op de adapter. Start het systeem nu nog niet op, zet de compu
ter dan uit en start hem opnieuw.
Het beeldscherm functioneert niet.
Mogelijk probleem:
• De energiebesparingsmodus is geactiveerd.
Aanwijzing:
• Het suspend-lampje brandt.
Oplossing voor het probleem:
• Druk op de aan-/uitknop.
Mogelijk probleem:
• Het beeldscherm is niet goed ingesteld.
Oplossing voor het probleem:
• Druk op de spatiebalk, eventueel meerdere malen.
• Hebt u een externe monitor aangesloten, zet deze dan aan.
-
-
NL
175MAXDATA Notebook ECO 4000 A
Page 42
Mogelijk probleem:
• In het systeem is een ander type beeldscherm ingesteld.
Oplossing voor het probleem:
• Druk de toetsencombinatie Fn + F3 in.
• Is er een externe monitor aangesloten, sluit deze dan aan op een voedingsbron en zet
hem aan. Controleer ook de instellingen voor helderheid en contrast.
Dualview werkt niet.
Opmerking:
De hardware van deze Notebook ondersteunt geen dualview.
Het systeem gaat niet verder.
Mogelijk probleem:
• Er is een energiebesparingsfunctie geactiveerd.
Aanwijzing:
• Het beeldscherm schakelt vanzelf uit.
Oplossing voor het probleem:
• Druk op een toets of druk op de aan-/uitknop wanneer geen enkel statuslampje
brandt.
Mogelijk probleem:
• Door een fout in de software is het systeem vastgelopen.
Oplossing voor het probleem:
• In het handboek van het besturingssysteem kunt u hier meer over lezen.
• Kunt u het probleem op die manier niet oplossen, start dan het systeem opnieuw.
Niet opgeslagen gegevens gaan op die manier verloren! Lukt het zo niet het pro
-
bleem te verhelpen, zet dan de computer even uit en vervolgens weer aan.
176
Na elke systeemstart wordt er een zelftest (POST)
uitgevoerd. In geval van een probleem verschijnt er een
foutmelding, die het probleem in het kort beschrijft.
Problemen opsporen en verhelpen
Page 43
Index
A
Aan/uit knop ..........................................153
Aansluiting modem ...............................160
Aansluiting poortreplicator ....................160
Aansluiting printer .................................160
Aansluiting voor externe monitor .........16
Aansluiting voor hoofdtelefoon .............15
Aansluiting voor luidspreker .................159
Accu ......................................................154
Afvalverwerking ....................................143
Autoadapter ..........................................14
B
Beschadigingen ....................................143
C
Ctrl + Alt + Del .....................................156
E
Energiebeheer ......................................157
Energiebesparing ..................................157
Externe monitor ....................................160
F
Fn-toets ................................................164
Functietoetsen ......................................16
G
Garantie ................................................140
Gegevens-/Fax-Modem .........................16
Geheugenkaarten .................................159
Gekwalificeerd vakman ........................144
Geleverde onderdelen ..........................15
I
IEEE 1394 aansluiting ...........................159
Infrarood ...............................................159
Instellingen voor stroombesparing .......15
ISDN-stekker ........................................168
L
LCD-scherm ..........................................153
Line In aansluiting .................................159
Luidspreker ....................................153,159
Luidspreker / hoofdtelefoon .................159
0
9
M
Microfoonaansluiting ............................159
Modem .......................................... 160,168
3
N
Nauwkeuriger resultaat ........................165
Netwerk .........................................16
Netwerkaansluiting ........................160,168
Netwerkadapter ....................................168
Netwerkkabel .......................................168
Noodontgrendeling ...............................159
O
Onderhoud ............................................144
Ontgrendeling .......................................153
Originele verpakking .............................15
P
Pc-kaart .................................................159
4
Pc-kaartsleuf .........................................159
Pijltoetsen .............................................164
Poortreplicator ......................................160
Printer ...................................................160
8
Q
Quick Launch-toetsen ...........................153
1
R
Recht op garantie ..................................144
Reiniging ...............................................14
Resolutie ...............................................156
6
0,168
1
4
K
Kleurdiepte ...........................................156
Koude herstart ......................................156
NL
177MAXDATA Notebook ECO 4000 A
Page 44
S
S-video TV uitgang ................................160
Scherm .................................................153
Scroll Pad ..............................................153
Slaapstand ............................................157
Sleuf voor geheugenkaarten .................15
Spanning ...............................................155
Spanningskabel .....................................155
Speciale toetsen ...................................164
Standby .................................................157
Status LEDs ..........................................15
Stroomverbruik .....................................15
T
Toetsenbord ..........................................153
Toetsen .................................................153
TouchPad ..............................................153
Typemachine .........................................164
V
Vinger ...................................................165
Vloeistof ................................................144
Vochtige omgeving ...............................14
W
Warme herstart ....................................156
Werksituatie ..........................................15
9
3
7
3
7
Z
Zonlicht .................................................143
