Page 1

Masterbuilt Manufacturing, Inc.

1 Masterbuilt Ct.

Columbus, GA 31907

Service à la clientèle 1-800-489-1581

www.masterbuilt.com

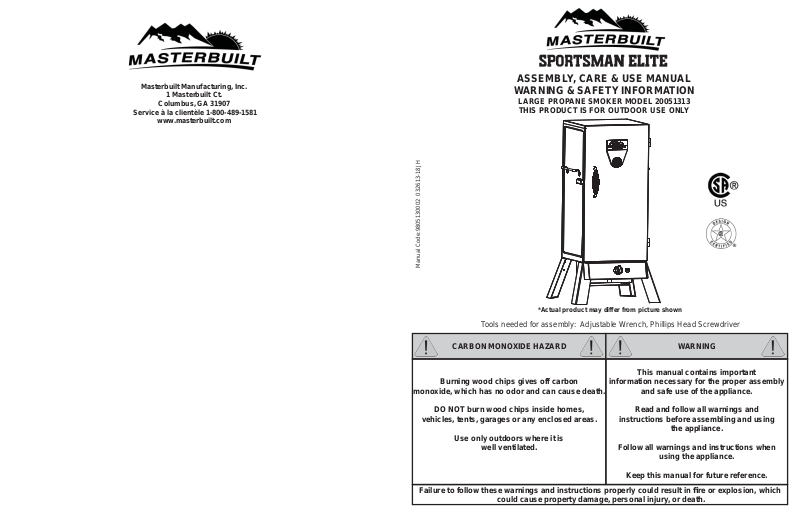

ASSEMBLY, CARE & USE MANUAL

WARNING & SAFETY INFORMATION

LARGE PROPANE SMOKER MODEL 20051313

THIS PRODUCT IS FOR OUTDOOR USE ONLY

Manual Code:9805130002 032613-18JH

*Actual product may differ from picture shown

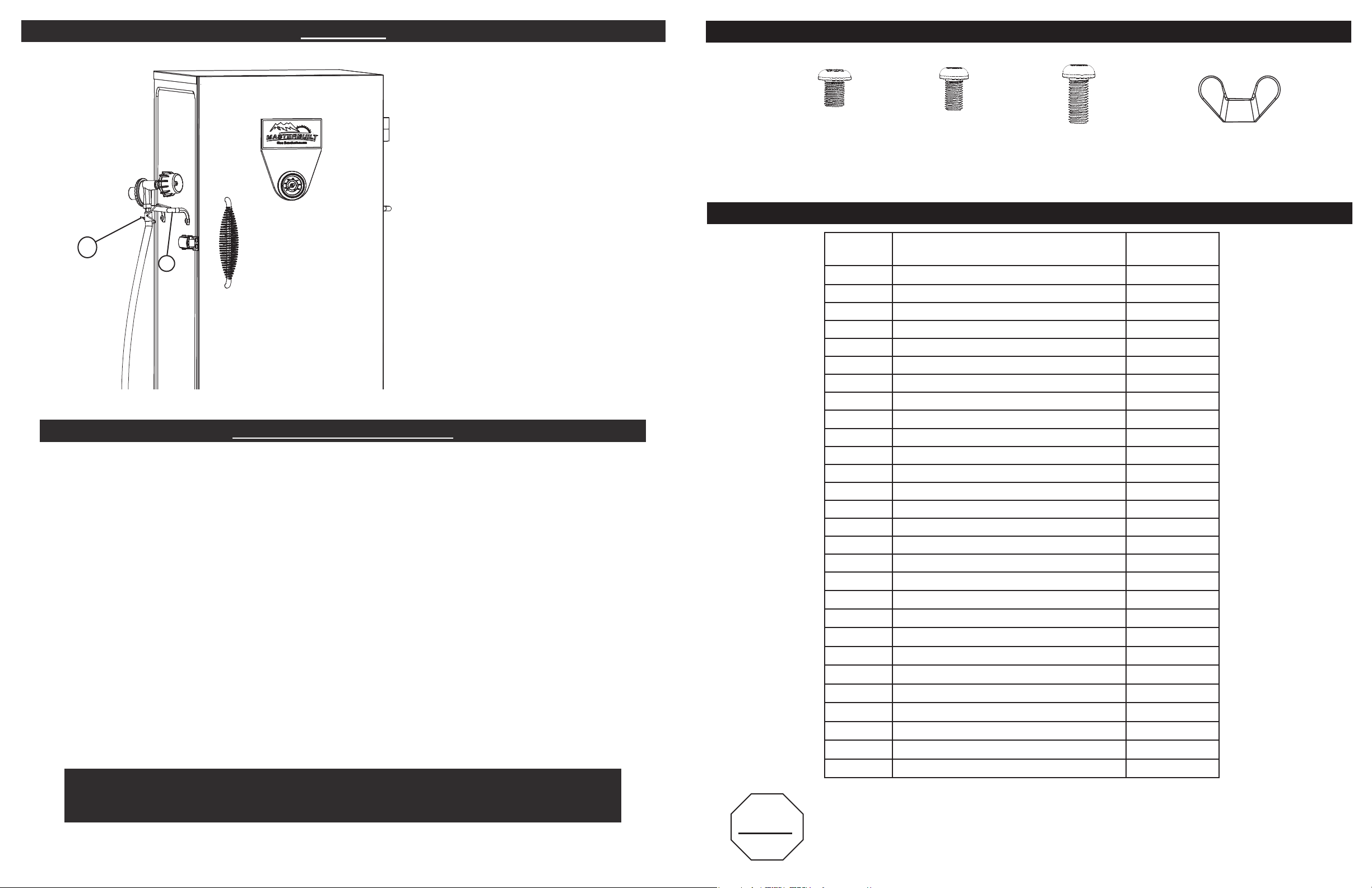

Tools needed for assembly: Adjustable Wrench, Phillips Head Screwdriver

CARBON MONOXIDE HAZARD WARNING

This manual contains important

Burning wood chips gives off carbon

monoxide, which has no odor and can cause death.

information necessary for the proper assembly

and safe use of the appliance.

DO NOT burn wood chips inside homes,

vehicles, tents, garages or any enclosed areas.

Read and follow all warnings and

instructions before assembling and using

the appliance.

Use only outdoors where it is

well ventilated.

Follow all warnings and instructions when

using the appliance.

Keep this manual for future reference.

Failure to follow these warnings and instructions properly could result in ﬁ re or explosion, which

could cause property damage, personal injury, or death.

Page 2

DANGER DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open ﬂ ame.

3. Open/remove door.

4. If odor continues, keep away from the appliance and immediately call your Fire Department.

FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN FIRE, EXPLOSION OR BURN

HAZARD, WHICH COULD CAUSE PROPERTY DAMAGE, PERSONAL INJUR Y OR DEATH.

1. Never operate this appliance unattended.

2. Never operate this appliance within 10 feet (3m) of any structure, combustible material or other gas cylinder.

3. Never operate this appliance within 25 feet (7.5m) of ﬂ ammable liquids.

4. If ﬁ re should occur keep away from appliance and immediately call your ﬁ re department. Do not attempt to extinguish an oil/grease ﬁ re with water.

GARANTIE LIMITÉE

Masterbuilt garantit que ce produit est exempt de tout vice de fabrication et de main-d'œuvre, à condition qu'il soit assemblé de manière appropriée et qu'il soit utilisé de façon normale en suivant les directives d'entretien recommandées, et ce, pendant une période de 90 jours suivant la date d'achat d'origine. La garantie de Masterbuilt ne couvre pas la couche de peinture de ﬁ nition, car elle peut brûler dans un contexte d'usage normal. La garantie de Masterbuilt ne couvre pas la formation de rouille sur l'appareil. Pour bénéﬁ cier de la garantie, Masterbuilt exige une preuve d'achat réputée raisonnable et recommande à cet effet de conserver le reçu de caisse. À la ﬁ n de la période de ladite garantie, toutes les obligations du fabricant prennent ﬁ n. Au cours de la période de garantie indiquée, Masterbuilt peut choisir, à sa discrétion, de remplacer ou de réparer sans frais les pièces défectueuses. Il appartient toutefois à l'acheteur d'assumer les frais d'expédition. Si Masterbuilt demande que lui soient envoyées les pièces en question pour inspection, l'entreprise assumera alors les frais d'expédition associés au retour de l'article demandé. La présente garantie exclut tout dommage matériel découlant d'une utilisation non conforme, d'un usage abusif, d'un accident, de dommages subis au cours de la manipulation ou du transport de l'appareil, ainsi que de tout emploi commercial de l'appareil.

GENERAL WARNINGS AND SAFETY INFORMATION

READ ALL INSTRUCTIONS

• Unit is for outdoor use only.

• Never use inside enclosed areas such as patios, garages, buildings or tents.

• Never use inside recreational vehicles or on boats.

• Never operate unit under overhead construction such as roof coverings, carports, awnings, or overhangs.

• Never use unit as a heater.

• Maintain a minimum distance of 10ft (3m) from overhead construction, walls, rails or other structures.

• Keep a minimum 10ft (3m) clearance of all combustible materials such as wood, dry plants, grass, brush, paper, or canvas.

• Keep appliance clear and free from combustible materials such as gasoline and other ﬂ ammable vapors and liquids.

• Use unit on a level, non-combustible, stable surface such as dirt, concrete, brick or rock.

• Keep children and pets away from unit at all times. Do NOT allow children to use unit.

• Unit has an open ﬂ ame. Keep hands, hair, and face away from burner ﬂ ame. Do NOT lean over burner when lighting. Loose hair and clothing may catch ﬁ re.

• Allow unit to cool below 115°F (46°C) before moving or storing.

• Avoid bumping or impacting unit.

• This unit is HOT while in use and during cooling process. Wear protective gloves/mitts.

• Use of alcohol, prescription or non-prescription drugs may impair user’s ability to properly assemble or safely operate unit.

• Never use glass, plastic or ceramic cookware in unit.

• Do NOT allow anyone to conduct activities around unit during or following its use until it has cooled.

• Accessory attachments not supplied by Masterbuilt Manufacturing, Inc. are not recommended.

• Never use unit for anything other than its intended use. This unit is NOT for commercial use.

• Use in accordance with local, state and federal ﬁ re codes.

• Use 20LB (9kgs) gas cylinder that has protective collar (cylinder not included with unit).

La présente garantie constitue l'unique garantie offerte par Masterbuilt et remplace toute autre garantie, expresse ou implicite, y compris les garanties tacites de valeur marchande ou d'aptitude à un usage particulier. Ni Masterbuilt ni le magasin de détail qui vend ce produit ne sont autorisés à offrir des garanties ou à promettre quoi que ce soit qui dépasse ou qui contredise ce qui ﬁ gure ci-dessus. La responsabilité de Masterbuilt se limitera, dans tous les cas, au prix d'achat payé pour le produit par l'acheteur d'origine. Certains États ou certaines provinces n'autorisent pas l'exclusion ou la limitation de la responsabilité pour des dommages accessoires ou indirects. Dans un tel cas, il est possible que la restriction ci-dessus ne s'applique pas à vous.

Pour les résidents de Californie seulement. Nonobstant cette limitation de garantie, les restrictions spéciﬁ ques suivantes s'appliquent : si la réparation ou le remplacement du produit n'est pas possible, le détaillant ayant vendu ce produit ou Masterbuilt remboursera le prix d'achat payé pour ce produit, moins un montant directement proportionnel à l'utilisation qui en a été faite avant la découverte du défaut par l'acheteur d'origine. Le propriétaire peut rapporter le produit au magasin où il l'a acheté aﬁ n de faire appliquer les mesures prévues dans la présente garantie. La présente garantie vous confère des droits légaux spéciﬁ ques; vous pouvez également disposer d'autres droits qui peuvent varier d'un État ou d'une province à l'autre.

Rendez-vous sur le site Web www.masterbuilt.com

ou complétez et retournez le formulaire à

Attn: Warranty Registration

Masterbuilt Mfg. Inc.

1 Masterbuilt Court - Columbus, GA 31907

Nom : __________________________________ Adresse :___________________________ Ville :________________ État/Province : ________ Code postal : ________________Numéro de téléphone : (_____) - ____________ Courriel :_______________________________________ *Numéro de modèle : ____________________ *Numéro de série : ____________________ Date de l'achat : _____- ______-_______ Lieu de l'achat : ____________________________________

*Les numéros de modèle et de série se trouvent sur l'étiquette argentée à l'arrière de l'appareil.

WARNINGS & IMPORTANT SAFEGUARDS

CONTINUED ON PAGE 2

Page 3

RECETAS FUMADORES MASTERBUILT

CÔTES DE PORC OU PETITES CÔTES LEVÉES DE DOS

4-6 Portions

INGRÉDIENTS:

2 à 4 lb de côtes de porc ou de petites côtes levées de dos ½ cuillère à soupe de sel ¼ de tasse de cassonade 2 ½ cuillères à soupe de poudre de chili 1 ½ cuillères de cumin moulu 2 cuillères à thé de poivre de Cayenne 2 cuillères à thé de poivre noir (fraîchement moulu) 2 cuillères à thé de poudre d’ail 2 cuillères à thé de poudre d’oignon

MADERA SUGERIDA PARA EL AHUMADO: Copeaux de caryer

POULET FUMÉ ENTIER

4-6 Portions

INGRÉDIENTS:

1 poulet entier torréfaction huile d’olive 3 cuillère à café de coriandre moulue 1 cuillère à café de cumin moulu 1 cuillère à café de clous de girofle moulus 1 cuillère à café de cardamome moulue 1 cuillère à café de cannelle moulue Poivre de Cayenne au goût Sel au goût Poivre au goût

MADERA SUGERIDA PARA EL AHUMADO: Copeaux d’hickory ou de pomme

INSTRUCCIONES: Mélangez les ingrédients et frottez le mélange sur la viande pendant 2 heures avant la cuisson. Laissez la viande atteindre la température de la pièce. Faites cuire les côtes dans le fumoir pendant 3 heures à 225 °F (107 °C). Utilisez les copeaux de bois de caryer au cours des 2 premières heures. Après 3 heures, retirez les côtes et enveloppez-les dans un papier d’aluminium.Faites cuire à nouveau pendant 1 heure à 1 ½ heures.

INSTRUCCIONES: Retirer les vertèbres, en coupant le long de chaque côté, de sorte que le poulet peut être posé à plat que possible. Pat sec. Dans un sac de combiner tous les ingrédients sauf le poulet et bien mélanger. Mettre le poulet dans le sac, et faire sortir autant d’air que possible avant de sceller. Assurez-vous que le poulet soit bien enrobé avec le mélange. Laisser mariner au réfrigérateur jusqu’au moment de cook. Preheat fumeur à 220 degrés. Ajouter environ un pouce d’eau ou de liquide aromatisé dans le bol d’eau. Huiler légèrement la grille. Lorsque le fumeur atteint 220 degrés mettre le poulet (jusqu’à côté peau), aménagé aussi plat que possible sur la grille. Cuire pendant environ 3 heures jusqu’à ce que la température interne de la partie la plus épaisse est de 165 degrés, ou le jus soit clair.

GENERAL WARNINGS AND SAFETY INFORMATION

• Installation of unit must conform with local codes or in the absence of local codes, with National Fuel Gas Code, ANSIZ223.1/NFPA 54, Storage and Handling of Liqueﬁ ed Petroleum Gasses, ANSI/NFPA 58 or CSA B149.1, Natural Gas Installation Code; Propane Storage and Handling, CSA B149.2; or the Standard for Recreational Vehicles, ANSI A119.2/NFPA 1192; and Recreational Vehicle Code, CSA Z240 RV Series as applicable.

• LP gas cylinder being used must be constructed and marked in accordance with speciﬁ cations for LP gas cylinders of the US Department of Transportation (DOT) or the Standard for Cylinders, Spheres and Tubes for the Transportation for Dangerous Goods, CAN/CSA-B339.

• Always perform soapy water test (see “Soapy Water Test Instructions” in this manual) EVERY TIME you use unit.

• Before each use check all nuts, screws and bolts to make sure they are tight and secure.

• Before each use inspect gas hose for signs of damage.

• Always disconnect gas cylinder from unit when not in use.

• Never attach/disconnect gas cylinder, move or alter gas ﬁ ttings when unit is in operation.

• Never use gas cylinder if there is evidence of dents, gouges, bulges, ﬁ re damage, erosion, leakage, excessive rust, or other forms of visible external damage. This may be hazardous and cylinder should be taken to a liquid propane supplier to be checked.

• Regulator and hose assembly supplied with unit MUST be used. For replacement parts, if needed, contact Masterbuilt Customer Service at 1-800-489-1581.

• When lighting burner remove all smoker parts to prevent explosion from gas build up.

• If ignition does not take place within ﬁ ve seconds using ignitor button, turn gas control valve to off position and wait ﬁ ve minutes and repeat lighting procedures.

• Keep fuel supply hose away from unit while in operation.

• Keep fuel supply hose away from any heated surface.

• Do NOT obstruct ﬂ ow of combustion and ventilation. Keep ventilation openings of cylinder

enclosure free and clear of debris.

• When use is complete, always turn regulator control valve OFF ﬁ rst, then gas cylinder valve OFF.

• Gas MUST be turned off at the supply cylinder when not in use.

• Do NOT store spare LP gas cylinder under or near unit. Gas cylinder safety relief valve may

overheat allowing gas to release causing ﬁ re which may cause death or serious injury.

• Never ﬁ ll cylinder over 80% full or cylinder may release gas causing ﬁ re which may cause death

or serious injury.

• If you smell, hear or see gas escaping, immediately get away from gas cylinder and call the Fire

Department. Fire may cause death or serious injury.

• Place a dust cap on cylinder valve outlet whenever cylinder is not in use. Only install dust cap

provided with cylinder. Other caps or plugs may cause leaks.

• Cylinder MUST be stored outdoors, out of children’s reach and must NOT be stored in a building,

garage, or any other enclosed area.

• This appliance is not for frying turkeys.

SAVE THESE INSTRUCTIONS

FAITES PARTIE DE NOTRE “DADGUM GOOD” COMMUNAUTÉ EN LIGNE:

www.masterbuilt.com | www.dadgumthatsgood.com | www.facebook.com/masterbuilt

Twitter @Masterbuilt @JohnMcLemore @Dadgum atsGood

WARNING

CALIFORNIA PROPOSITION 65

1. Combustion by-products produced when using this product contain chemicals known to the

State of California to cause cancer, birth defects, and other reproductive harm.

2. This product contains chemicals, including lead and lead compounds, known to the State of

California to cause cancer, birth defects or other reproductive harm.

Wash your hands after handling this product.

Page 4

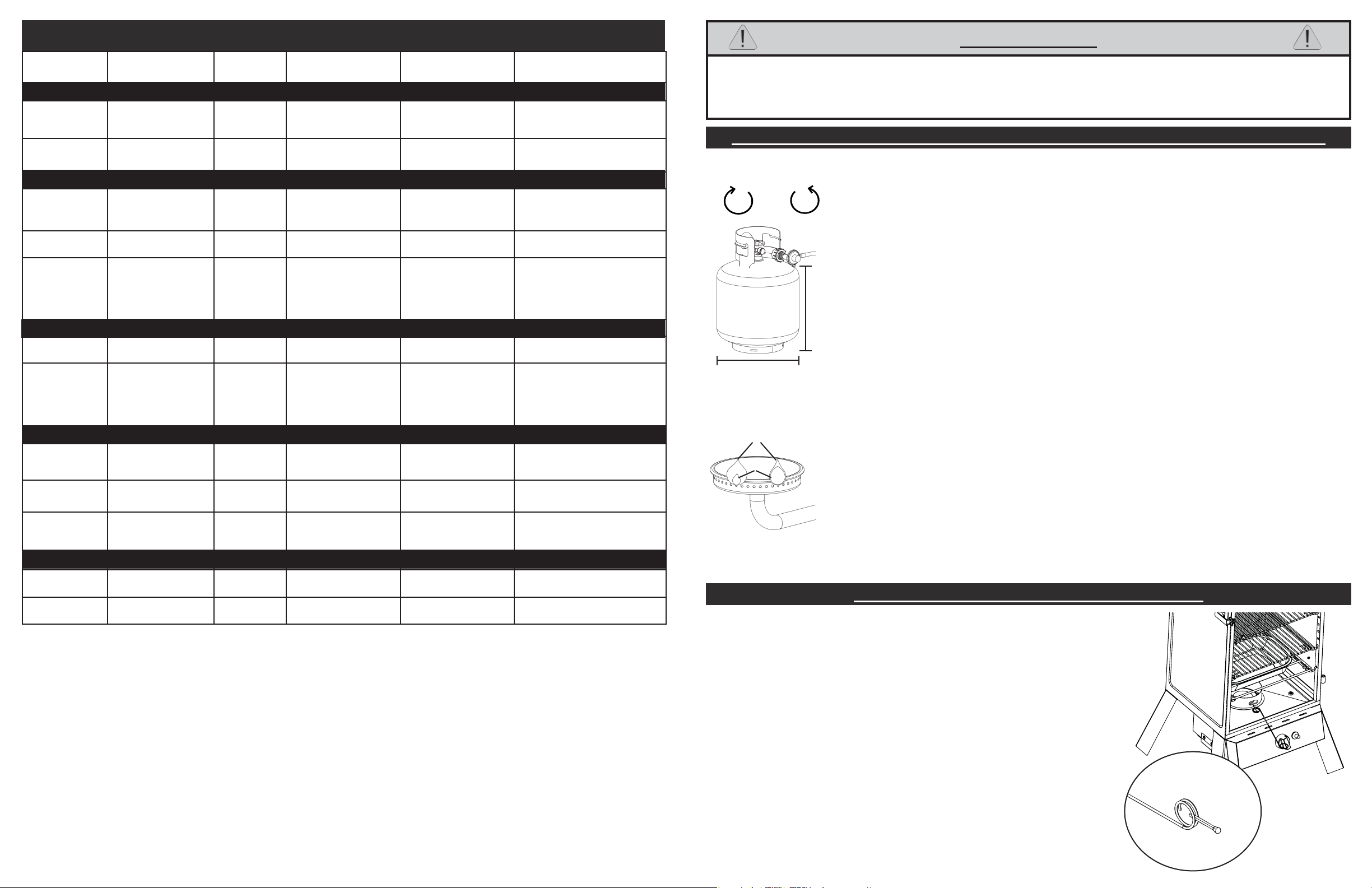

SOAPY WATER TEST WARNINGS & PROCEDURES

RECETAS FUMADORES MASTERBUILT

WARNINGS

• Soapy Water Test MUST be performed each time gas cylinder is connected to burner/hose or each time it is used.

• Soapy Water Test MUST be performed outdoors in well ventilated area.

• When performing Soapy Water Test keep smoker away from open ﬂ ames, sparks or lit cigarettes.

• Smoker is designed to work with propane gas only. Only use gas cylinders marked propane with this unit. This product will NOT operate with natural gas.

• Never use an open ﬂ ame to test for gas leaks.

PREPARATION:

• Remove any cookware from smoker.

• Make sure regulator and gas cylinder valve are turned to OFF position.

• Prepare soapy water solution: (1) part dish washing liquid (or more if desired), (3) parts water.

• Apply soapy water solution to gas cylinder valve, regulator and hose length up to burner.

GUIDE DE FUMAISON DE LA VIANDE AU BOIS

SAVEUR DE BOIS VOLAILLE POISSON JAMBON BŒUF PORC AGNEAU

Caryer

Saveur intense similaire à celle du

bacon

Prosopis

Saveur sucrée et délicate

Aulne

Saveur délicate de fumée de bois

Pacanier

Saveur pleine et riche

Érable

Saveur sucrée et subtile

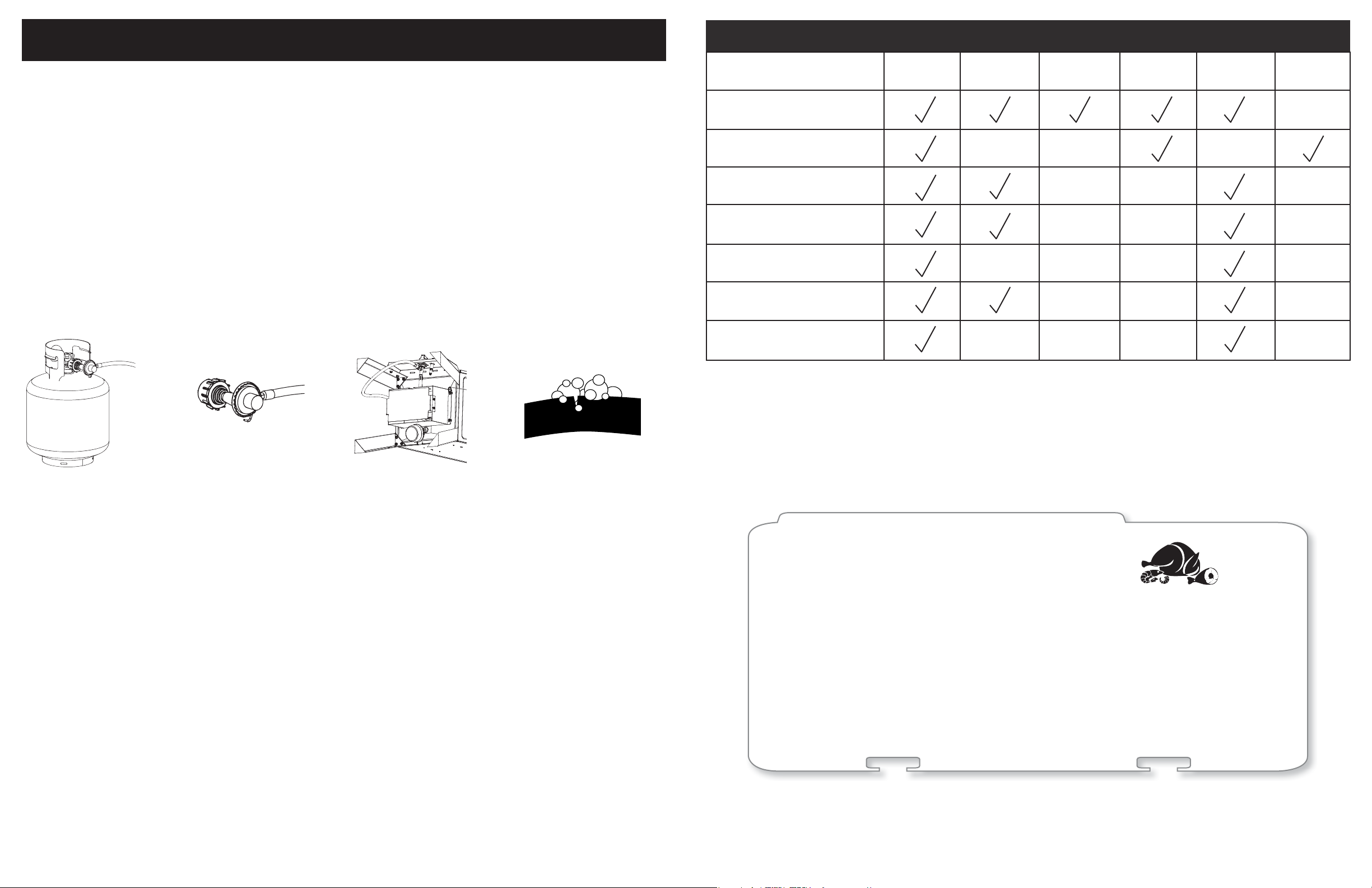

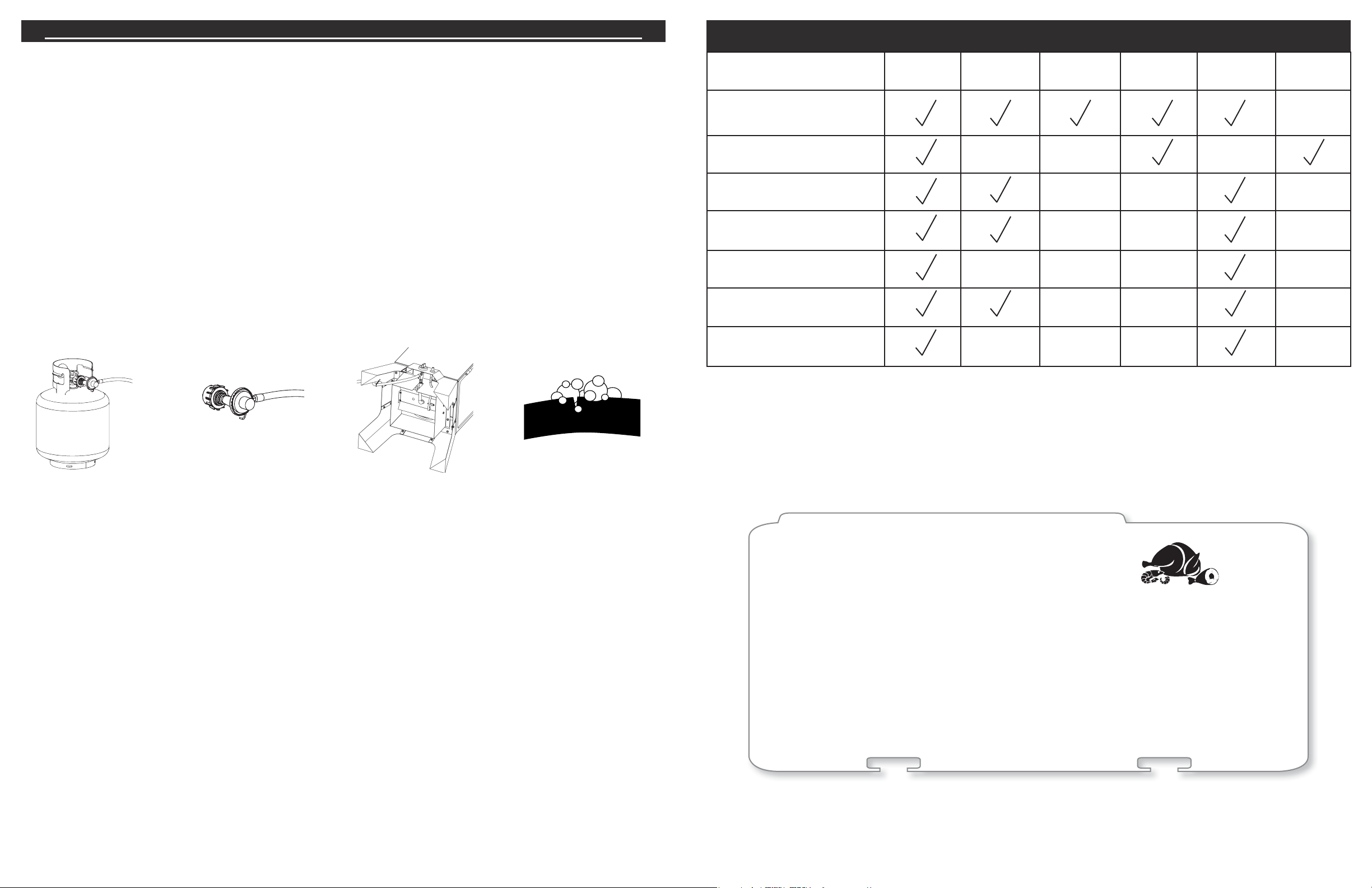

Apply solution to

gas cylinder valve

Apply solution to hose regulator

and the full length of the hose

Apply solution underneath control panel where burner and hose are

connected

(Smoker shown on back for clarity only)

Failed test will present bubbles as

shown below.

TESTING GAS VALVE:

• Turn gas cylinder valve ON and watch for bubbles. DO NOT LEAVE GAS ON MORE THAN 12 SECONDS. If bubbles appear, stop, turn gas cylinder OFF and retighten ﬁ tting. Repeat test.

TESTING REGULATOR AND HOSE:

• AFTER gas cylinder valve has passed Soapy Water Test, turn gas cylinder valve ON, open regulator control valve one full turn and check for bubbles at valve location, along full length of hose and at burner connection. DO NOT LEAVE GAS ON MORE THAN 12 SECONDS. If bubbles appear, stop, turn regulator valve OFF, turn gas cylinder OFF and retighten the connection that is leaking gas. If hose is source of leak, STOP, do not use unit. Hose must be replaced.

• When test is complete, and there are no leaks, wait minimum of 5 minutes for gas fumes to diminish before lighting cooker.

DURING ANY PORTION OF SOAPY WATER TEST IF BUBBLES CONTINUE TO

APPEAR, STOP, DO NOT USE UNIT. CONTACT LOCAL PROPANE DEALER OR

MASTERBUILT CUSTOMER SERVICE @ 1-800-489-1581.

Note: Use 20LB (9kgs) gas cylinder that has a protective collar with this unit.

Cylinder NOT included with this unit.

Pommier

Saveur sucrée et délicate

Cerisier

Saveur sucrée et délicate

RECETAS FUMADORES MASTERBUILT

JAMBON GLACÉ À L’ÉRABLE

6-8 Portions

INGRÉDIENTS: Jarret arrière ou jambon de 5 à 7 kg (entièrement cuit, sans retirer l’os.

1 ½ de tasse de sirop d’érable 1 cuillère à thé de gingembre ¼ cuillère à thé de muscade ½ cuillère à thé de piment de la Jamaïque 16 clous de giroﬂ e entiers 1 boîte d’ananas tranchés (en conserve) 1 bocal de cerises au marasquin

MADERA SUGERIDA PARA EL AHUMADO: Copeaux de caryer ou de prosopis

INSTRUCCIONES: Retirez la peau épaisse et enlevez le gras, en n’en laissant pas plus d’une épaisseur de ½ po sur le jambon. Pratiquez des entailles sur le jambon. Mélangez le sirop, le gingembre, la muscade et le piment de la Jamaïque dans un petit bol. Placez le jambon dans un grand plat et versez-y la sauce à l’érable. Laissez tremper le jambon dans la sauce de 1 à 2 heures, en arrosant souvent jusqu’à ce que le jambon soit à la température de la pièce.Lorsque le jambon est prêt pour le fumage, retirez-le du plat et plantez-y les clous de giroﬂ e. Placez le jambon dans le fumoir préchauffé à 225 °F (107 °C). Faites cuire pendant 2 à 3 heures. Arrosez le jambon avec le mélange au sirop d’érable au moins 2 fois pendant la cuisson. Au moins une heure avant la ﬁ n du fumage, décorez le jambon avec les ananas en tranches et les cerises, puis arrosez le tout avec la sauce à l’érable. La température interne du jambon doit atteindre 130 °F (de 54 à 60 °C) lorsqu’il est cuit de part en part.

Page 5

VIANDE TAILLE TEMP.

Bœuf braisé

(bras, dessus, bloc d'épaule,

pointe)

Pointe de

poitrine

Rôti de longe

(non désossé)

Rôti de longe

(désossé)

Côtelettes

Poulet

(2 poulets

entiers)

Dinde

Saumon

Filets de

poisson

Crevettes,

clams,

pattes de

crabe

Caille,

colombe, etc.

Faisan, ca-

nard, etc.

De 4 à 5 lb

(De 1,8 à 2,3 kg)

De 3 à 4 lb

(De 1,4 à 1,8 kg)

De 3 à 4 lb

(De 1,4 à 1,8 kg)

De 5 à 7 lb

(De 2,3 à 3,2 kg)

De 3 à 5 lb

(De 1,4 à 2,3 kg)

De 4 à 6 lb

(De 1,8 à 2,7 kg)

De 7 à 10 lb

(De 3,2 à 4,6 kg)

De 2 à 3 lb

chacun

(De 0,9 à 1,4 kg)

De 8 à 10 lb

(De 3,6 à 4,6 kg)

De 11 à 13 lb

(De 5 à 5,9 kg)

De 6 à 7 lb

(De 2,7 à 3,2 kg)

Grille entière

De 12 à 16 oi-

seaux

De 5 à 7 lb

(De 2,3 à 3,2 kg)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F (93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

200 °F

(93 °C)

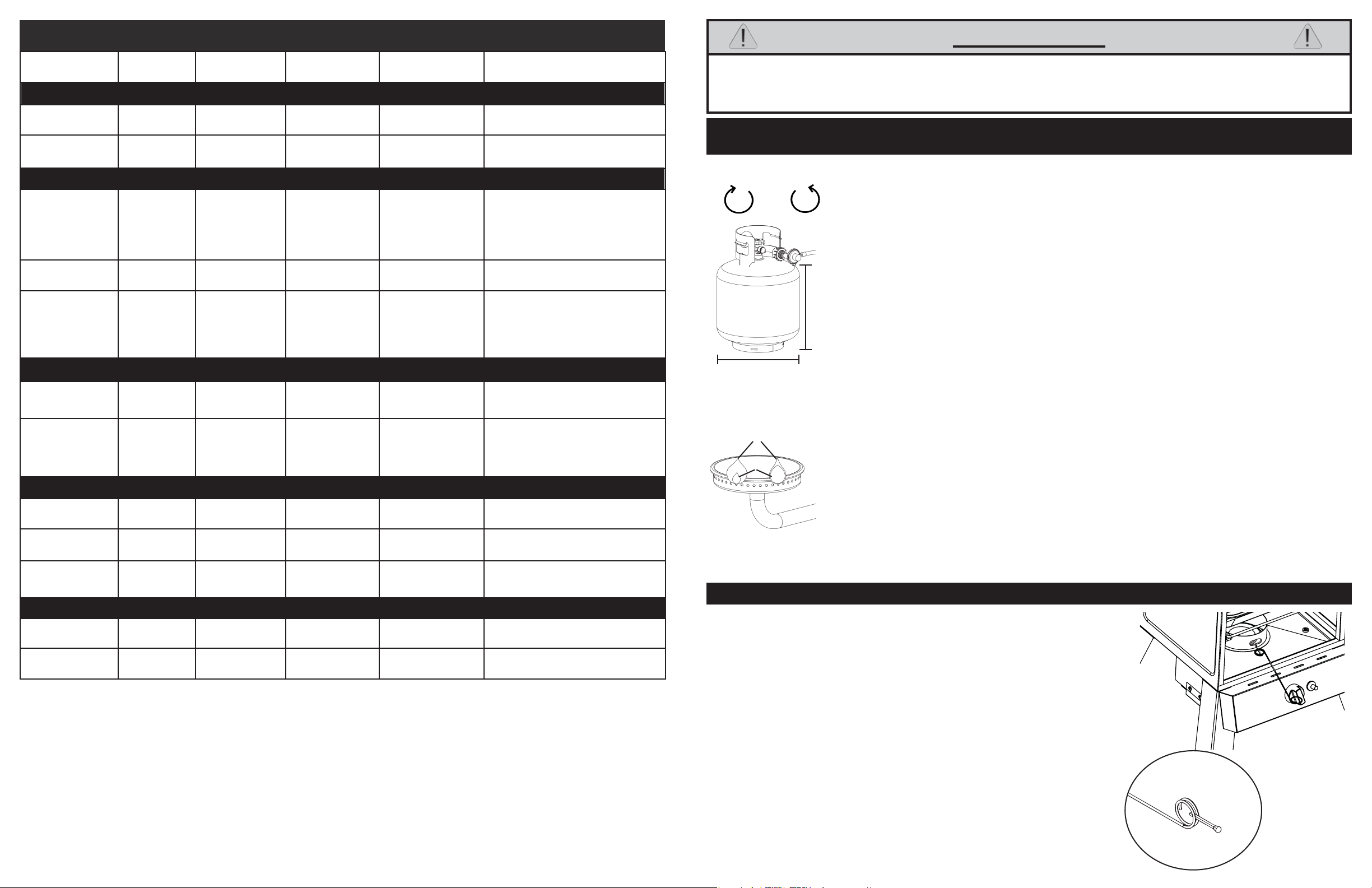

TABLEAU DE FUMAISON

CHARBON DE

BOIS

EAU

BŒUF

De 7 à 8 lb

(De 3,2 à 3,6 kg)

De 7 à 8 lb

(De 3,2 à 3,6 kg)

(De 3 à

4 pintes)

(De 2,8 à 3,8 l)

4 pintes

(3,8 l)

PORC

8 lb

(3,6 kg)

8 lb

(3,6 kg)

10 lb

(4,6 kg)

De 8 à 10 lb

(De 3,6 à 4,6 kg)

10 lb

(4,6 kg)

4 pintes

(3,8 l)

6 pintes

(5,7 l)

De 4 à 5 pintes (De 3,8 à 4,7 l)

4 pintes

(3,8 l)

De 5 à 6 pintes (De 4,7 à 5,7 l)

VOLAILLE

De 5 à 7 lb

(De 2,3 à 3,2 kg)

8 lb

(3,6 kg)

De 8 à 10 lb

(De 3,6 à 4,6 kg)

De 3 à 4 pintes (De 2,8 à 3,8 l)

5 pintes

(4,7 l)

6 pintes

(5,7 l)

POISSONS ET FRUITS DE MER

10 lb

(4,6 kg)

5 lb

(2,3 kg)

5 lb

(2,3 kg)

De 5 à 6 pintes (De 4,7 à 5,7 l)

3 pintes

(2,8 l)

3 pintes

(2,8 l)

GIBIER

De 7 à 10 lb

(De 3,2 à 4,6 kg)

De 8 à 10 lb

(De 3,6 à 4,6 kg)

4 pintes

(3,8 l)

De 4 à 5 pintes (De 3,8 à 4,7 l)

COPEAUX DE

De 2 à 3 tasses

(De 0,56 à 0,83 l)

De 1 à 2 tasses

(De 0,28 à 0,56 l)

De 1 à 2 tasses

(De 0,28 à 0,56 l)

De 2 à 3 tasses

(De 0,56 à 0,83 l)

De 2 à 3 tasses

(De 0,56 à 0,83 l)

BOIS

3 tasses

(0,83 l)

2 tasses

(0,56 l)

3 tasses

(0,83 l)

3 tasses

(0,83 l)

3 tasses

(0,83 l)

3 tasses

(0,83 l)

2 tasses

(0,56 l)

3 tasses

(0,83 l)

3 tasses

(0,83 l)

3 tasses

(0,83 l)

TEMPS DE

CUISSON

De 3 à 4 h

De 3 à 4,5 h

De 3,5 à

4,5 h

De 5 à 7 h

De 3,5 à

5,5 h

De 2,5 à

3,5 h

De 3,5 à 5 h

De 2,5 à

3,5 h

De 4 à 6 h

De 6 à 7,5 h

De 4 à 6,5 h Chair blanche qui

De 1,5 à

2,5 h

De 1 à 2 h

De 2 à 4 h

De 4 à 5 h

TEMP. INTERNE

140 °F (60 °C) saignant

160 °F (71 °C) à point

170 °F (77 °C) bien cuit

170 °F (77 °C)

Bien cuit

170 °F (77 °C)

Bien cuit

170 °F (77 °C)

Bien cuit

Bien cuit lorsque la vi-

ande se détache de l'os

180 °F (82 °C)

(La patte bouge

librement)

185 °F (85 °C)

(La patte bouge libre-

ment)

s'effrite au contact des

dents d'une fourchette

Chair blanche qui

s'effrite au contact des

dents d'une fourchette

Crevettes roses

Coquillages ouverts

La patte bouge libre-

ment

de 180 à 185 °F (de 82 à 85 °C)

Bien cuit

WARNING

PERFORM “SOAPY WATER TEST” BEFORE EACH USE. SEE “SOAPY WATER TEST” SECTION IN

MANUAL. EXTINGUISH ALL OPEN FLAMES BEFORE CONNECTING REGULATOR TO GAS

CYLINDER. TURN GAS OFF AFTER EACH USE.

REGULATOR, BURNER AND GAS VALVE CONNECTION & OPERATION

CLOCKWISE

12.25” (45cm)

APPROX.

YELLOW

BLUE

COUNTER-

CLOCKWISE

17.75”

(45cm)

APPROX.

1. Read all instructions and warnings before lighting.

2. Check gas control valve and gas cylinder valve to be certain it is in OFF position before connecting to gas cylinder. Perform soapy water test before each use.

3. Open door during lighting.

• Inspect hose before each use. If there are signs of wear, cuts, or leaks, replace unit. DO NOT USE.

• Inspect burner before each use. Check burner and burner venturi tube for insects and insect nests. A clogged tube can lead to a ﬁ re beneath appliance.

• Connect hose regulator to LP Gas Cylinder

1. Make sure gas cylinder valve is closed. Turn knob clockwise until it stops.

2. Make sure control knob on smoker is in the “OFF” position.

3. Remove protective cap from gas cylinder and coupling nut if applicable.

4. Center and insert regulator nipple into valve outlet on gas cylinder as shown in ﬁ gure on the left. Turn regulator coupling nut clockwise until it stops. DO NOT OVER TIGHTEN.

• Perform Soapy Water Test.

• To use turn gas cylinder ON, turn burner control knob counter-clockwise to HIGH setting and push ignitor button to light.

• If ignition does not take place within ﬁ ve seconds, turn gas control valve to off position and wait ﬁ ve minutes and repeat lighting procedures. If ignition still does

not occur, see match light directions below.

• After use turn burner control knob OFF, then turn gas cylinder OFF.

• Burner control knob adjusts burner ﬂ ame. Turn control knob clockwise SLOWLY to increase ﬂ ame. Turn control knob counterclockwise to decrease ﬂ ame and shut ﬂ ame off.

• Visually check burner ﬂ ame. A CORRECT FLAME should be blue with a small amount of yellow at the tip. An INCORRECT FLAME is excessively yellow and irregular. If an incorrect ﬂ ame occurs, turn burner control knob to “OFF position, turn off regulator and propane tank. Allow unit to cool and then clean burner. Ensure all hose connections are secured properly. Let burner completely dry before re-lighting.

MATCH LIGHT INSTRUCTIONS

• Lorsque la température extérieure est inférieure à 65 °F (18 °C) ou que la région se situe à une altitude supérieure à 3 500 pi (1 067 m), le temps de cuisson nécessaire peut s'allonger.

Pour vous assurer que la viande est entièrement cuite, servez-vous d'un

thermomètre à viande pour tester la température interne de la viande.

• Si vous ouvrez la porte du fumoir pendant la cuisson, cela peut également augmenter le temps nécessaire à la cuisson en raison de la perte de chaleur occasionnée.

4. Turn gas control valve on, turn gas cylinder valve on.

5. Place a long, lit ﬁ replace match stick close enough to burner to ignite.

6. After each use, ﬁ rst turn gas control valve off, then gas cylinder valve off. Always allow unit to cool completely before touching, moving or storing.

Page 6

STOP!

DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts

Call: MASTERBUILT Customer Service at 1-800-489-1581.

Please have Model Number and Serial Number available when calling.

These numbers are located on silver label on back of unit.

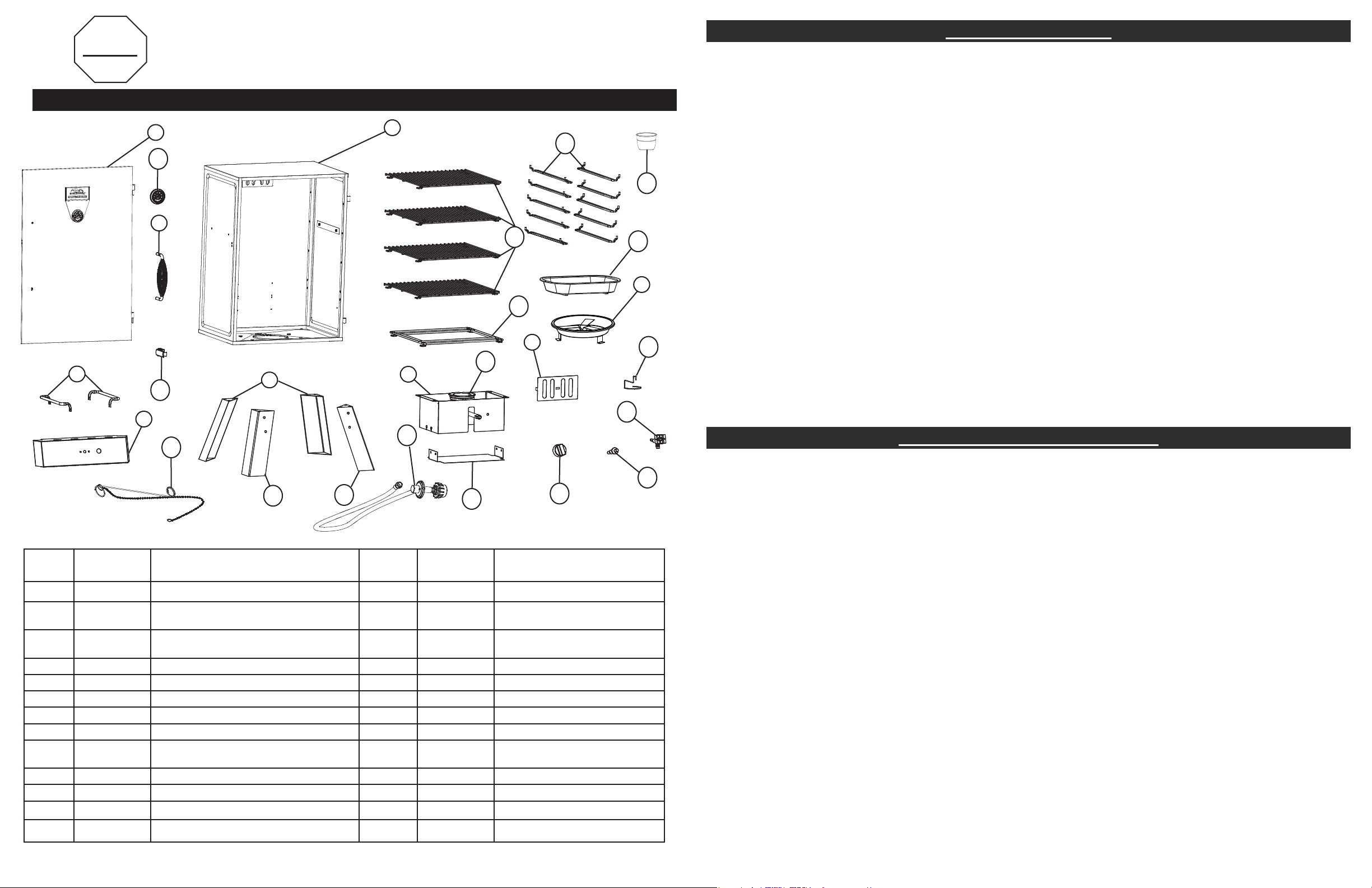

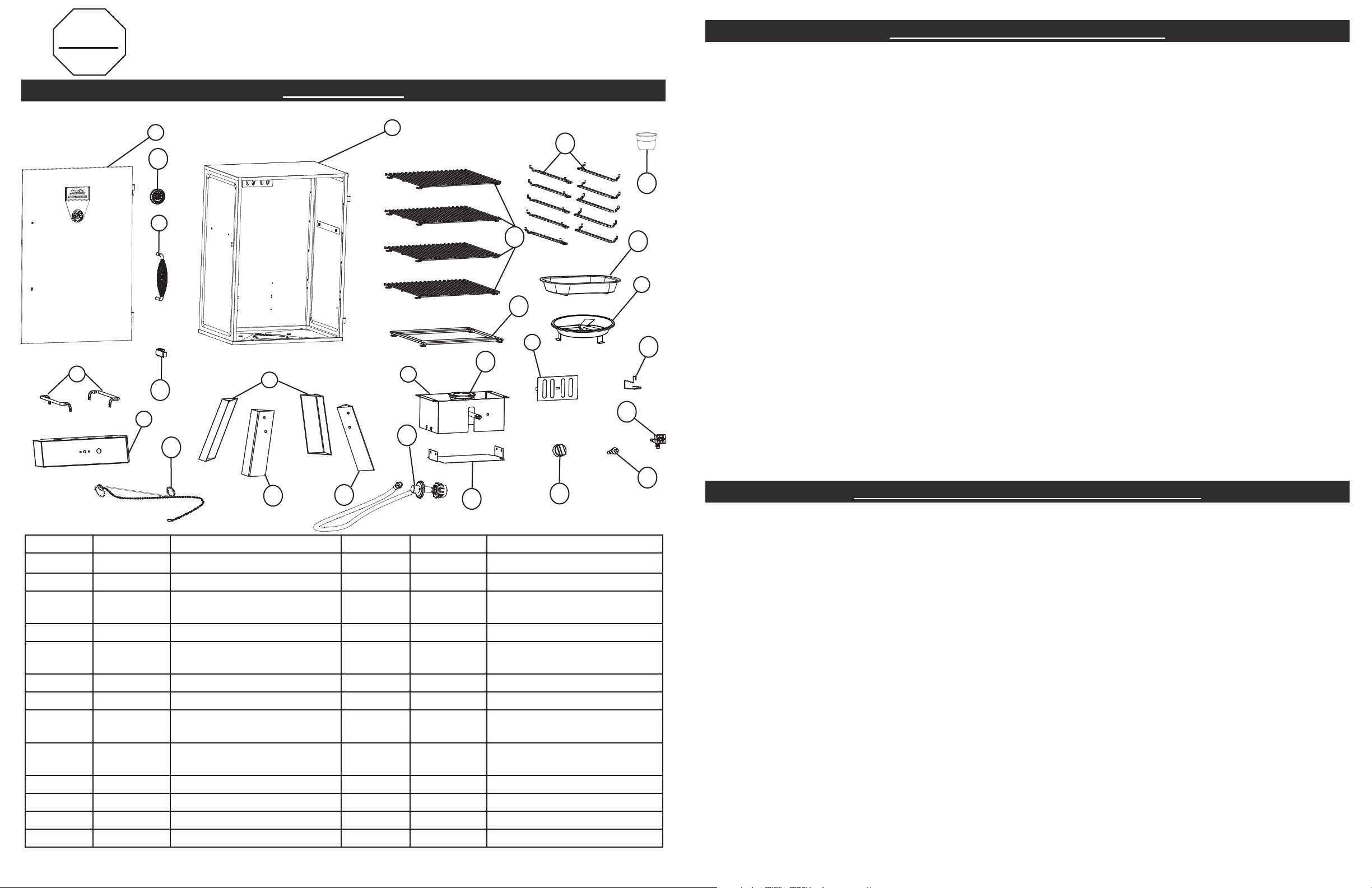

PARTS LIST

FONCTIONNEMENT DU FUMOIR

1. Faites tremper au préalable les copeaux de bois pendant au moins 30 minutes.

2. Avant de démarrer l'appareil, placez 1 à 2 tasses (de 0,24 l à 0,56 l) de copeaux de bois dans le disque à ﬂ ammes. Ne placez jamais plus de 2 tasses (0,56 l) de copeaux à la fois. N'utilisez jamais des morceaux de bois.

3. Suivez les instructions d'allumage (voir p. 4) pour allumer le fumoir.

4. Avec des gants de protection, mettez le bol d'eau en place. Versez environ 1 pouce d'eau, de jus ou de vinaigre dans

un bol d'eau. Cela permettra d'ajouter de la saveur et de l'humidité aux aliments et ainsi de les empêcher de sécher.

5. Placez les grilles de cuisson dans le fumoir. Placez les aliments au centre.

• Il est impératif de placer des copeaux de bois dans le fumoir aﬁ n de produire de la fumée et d'imprégner les

aliments d'un arôme fumé.

• Les aliments doivent être au centre des grilles de cuisson. Cela permet aux gouttes s'écoulant des aliments

de tomber dans le bol d'eau.

• Cet appareil est un fumoir. Il produira donc une grande quantité de fumée venant des copeaux de bois. La

fumée s'échappera des joints et fera en sorte que l'intérieur du fumoir deviendra noir. Ceci est normal.

• N'ouvrez pas la porte du fumoir, sauf si cela est nécessaire. L'ouverture de la porte laisse la chaleur

s'échapper et les copeaux de bois pourraient s'enﬂ ammer. En fermant la porte, la température redeviendra stable et empêchera les copeaux de bois de s'enﬂ ammer.

• Il est possible que les copeaux s'enﬂ amment au moment de l'ouverture de la porte. Si tel est le cas, fermez

la porte immédiatement, attendez un peu pour que les copeaux cessent de brûler avant d'ouvrir la porte de nouveau.

• Ne laissez pas les vieilles cendres dans le disque à ﬂ ammes. Le disque à ﬂ ammes doit être nettoyé avant

chaque utilisation aﬁ n d'empêcher l'accumulation de cendres.

PART NO QUANTITY DESCRIPTION PART NO QUANTITY DESCRIPTION

1 1 Smoker Body 14 1 Valve (pre-assembled) 2 1 Smoker Door 15 1 Ignitor (pre-assembled)

Air Damper (pre-assembled)

16 1

Control Knob

(pre-assembled) 4 2 Rear Legs 17 1 Burner (pre-assembled) 5 1 Control Panel 18 1 Grease Clip 6 1 Burner Box 19 1 Door Latch 7 1 Door Handle 20 1 Heat Shield 8 2 Body Handle 21 10 Cooking Grate Support

9 1 Flame Disk Bowl 22 1

Matchstick w/Chain

(pre-assembled)

10 1 Water Bowl 23 1 Regulator/Hose 11 1 Water Bowl Holder 24 1 Drip Cup 12 4 Cooking Grate 25 1 Right Front Leg 13 1 Temperature Gauge 26 1 Left Front Leg

RANGEMENT ET ENTRETIEN SÉCURITAIRES

• Inspectez les composants de chacune des parties assemblées de l'appareil de façon régulière aﬁ n de vous assurer que l'appareil fonctionne de façon sécuritaire.

• Laissez TOUJOURS l'appareil refroidir complètement avant de le déplacer ou de le manipuler.

• Nettoyez l'appareil, y compris les surfaces spéciales, telles que les grilles de cuisson, au moyen d'agents nettoyants doux. Essuyez l'extérieur de l'appareil à l'aide d'un chiffon humide. N'EMPLOYEZ PAS de nettoyeur pour le four.

• Une fois que l'appareil a refroidi, veillez à TOUJOURS le couvrir et à l'entreposer dans un endroit protégé.

• L'appareil est fabriqué avec de l'acier, et il peut donc rouiller à la longue. Si la rouille apparaît sur une surface extérieure, nettoyez-la à l'aide d'un papier sablé ou d'une laine d'acier, puis couvrez la surface avec de la peinture qui résiste à la chaleur.

• EN AUCUN CAS NE COUVREZ DE PEINTURE LES SURFACES INTÉRIEURES DE L'APPAREIL.

Page 7

ASSEMBLAGE

ÉTAPE 13

Lorsqu'ils ne sont pas utilisés, accrochez le régulateur et le tuyau (23) sur la poignée de la structure (8) tel qu'illustré.

INSTRUCTIONS D’APPRÊTAGE

Le traitement par la chaleur permettra d'éliminer les produits chimiques et les huiles laissés par le processus de fabrication en les faisant brûler. Il convient d'apprêter le fumoir avant la première utilisation.

1. Effectuez un test d'étanchéité à l'eau savonneuse (voir p. 3).

2. À l'aide d'une serviette ou d'un chiffon, appliquez une petite couche d'huile de cuisson sur les grilles de cuisson et à l'intérieur de la porte du fumoir.

Assurez-vous que le bol à eau est installé et qu'il est VIDE.

3. Remplissez le disque à flammes de 2 tasses (0,56 l) de copeaux de bois et allumez le fumoir. Fermez la porte.

4. Laissez brûler le fumoir pendant environ 30 minutes. Assurez-vous que la température atteigne les 400 °F (204 °C).

5. Laissez refroidir complètement l'appareil.

6. Appliquez à nouveau une légère couche d'huile de cuisson sur la surface de grillade et à l'intérieur de la

porte du fumoir.

7. Allumez à nouveau le fumoir et laissez brûler l'huile pendant 20 minutes.

(A)

M6x12

Phillips Screw

Qty-28

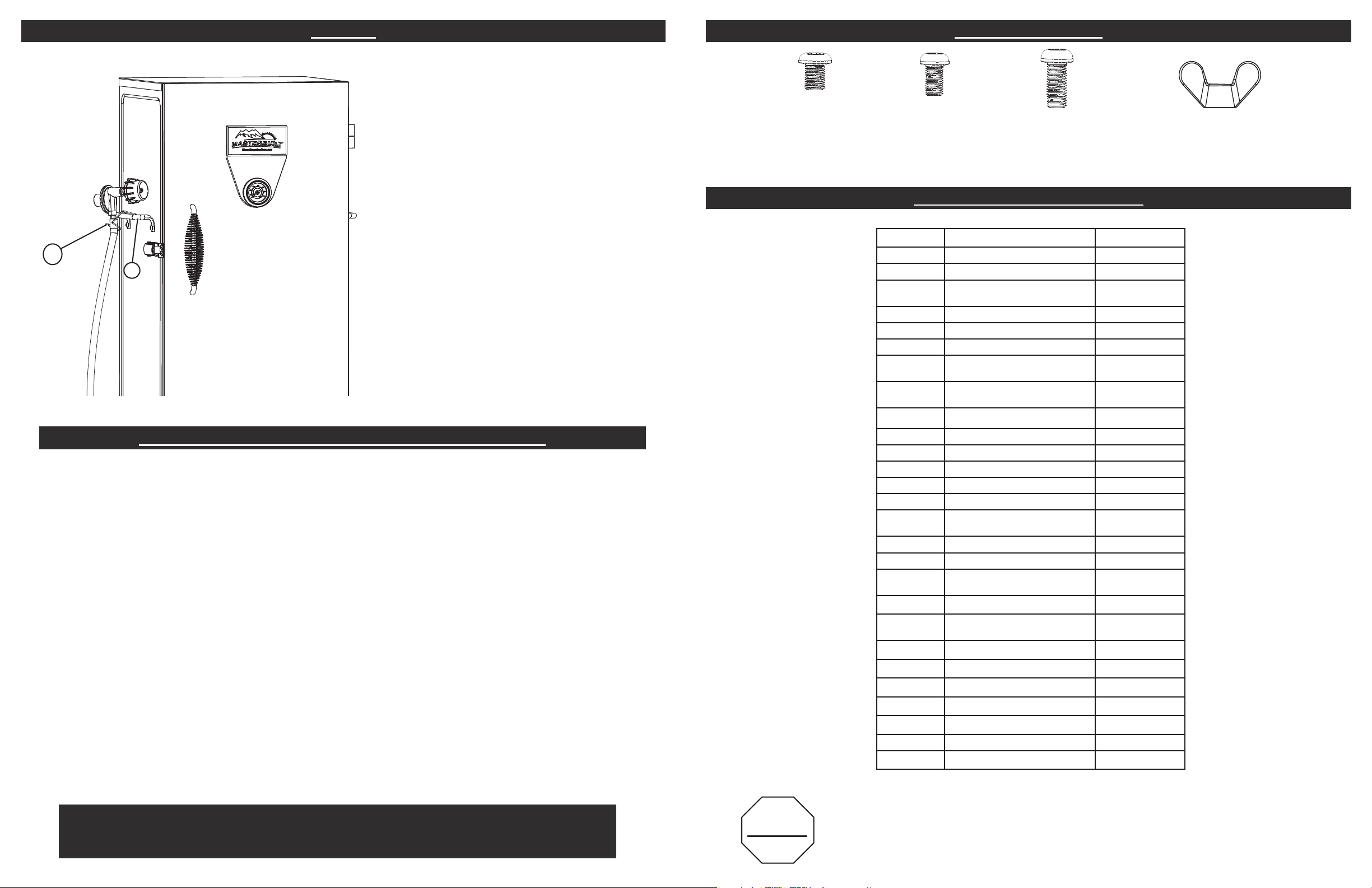

HARDWARE LIST

(B)

#10x3/8

Self-tapping Screw

Qty-4

(C)

M6x18

Phillips Screw

Qty-2

(packed with temperature gauge)

REPLACEMENT PARTS LIST

PART NO REPLACEMENT PART ITEM NO

1 Body Kit 9905100009 2 Door with Logo Plate 9905100012 3 Air Damper Kit 9904090069 4 Rear Leg Kit 9905100002 5 Control Panel Kit 9905100011 6 Burner Box Kit 9905100005 7 Door Handle Kit 9905090003 8 Body Handle Kit 9905100003

9 Flame Disk Bowl 911060006 10 Water Bowl 9005100009 11 Water Bowl Holder 9005100016 12 Cooking Grate 9005100015 13 Temperature Gauge Kit 9907090034 14 Valve Kit 990060291 15 Ignitor Assembly Kit 990060328 16 Control Knob 911060014 17 Burner 9005100042 18 Grease Clip 9005100025 19 Door Latch Kit 990050222 21 Cooking Grate Support 9005100010 22 Match Stick with Chain 908060003 23 Regulator/Hose 911060001 24 Drip Cup 9005100039 25 Right Front Leg Kit 9905100021 26 Left Front Leg Kit 9905100020

Hardware Kit 9905100008 Instruction Manual 9805130002

(D)

Wing Nut

Qty-1

• Traitez régulièrement votre fumoir par la chaleur aﬁ n d'éviter un excès de rouille.

LE FUMOIR EST PRÊT À L'EMPLOI

STOP!

DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts

Call: MASTERBUILT Customer Service at 1-800-489-1581.

Please have Model Number and Serial Number available when calling.

These numbers are located on silver label on back of unit.

Page 8

ASSEMBLY

ASSEMBLAGE

• BEFORE ASSEMBLY READ ALL INSTRUCTIONS CAREFULLY.

• ASSEMBLE UNIT ON A CLEAN, FLAT SURFACE.

• TOOLS NEEDED: ADJUSTABLE WRENCH, PHILLIPS HEAD SCREWDRIVER

Carefully position grill as shown.

*Images may vary slightly from actual product.*

Do not tighten screws all the way. Leg frames may need to be adjusted during assembly.

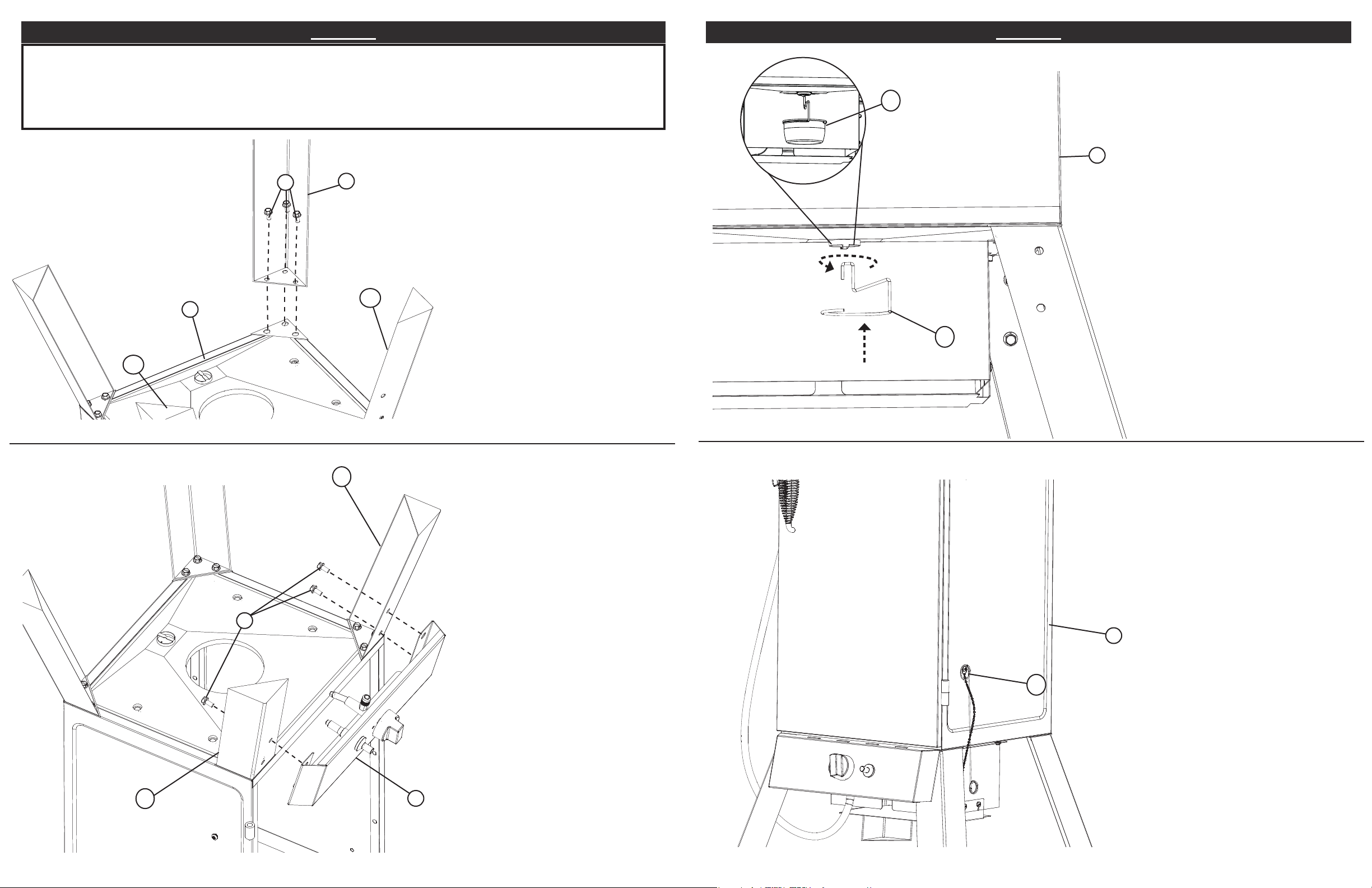

STEP 1

Attach rear legs (4), right front leg (25) and left front leg (26) to

bottom of smoker body (1) using phillips screws (A).

Do not fully tighten screws yet.

ÉTAPE 11

Insérez le petit crochet à l'extrémité de la pince à graisse (18) complètement dans le grand trou sous le fumoir (1), tournez la pince

à graisse dans le sens horaire/ antihoraire de façon à ce qu'elle soit soutenue sur le petit rebord.

Placez le récipient à graisse (24) sur la pince à graisse de façon à ce qu'il soit bien posé.

Le récipient à graisse est nécessaire pour récupérer l'écoulement de graisse.

Remarque : il peut être nécessaire d'ajuster la pince aﬁ n qu'elle corresponde au diamètre du récipient.

STEP 2

Attach control panel (5) to right front leg (25) as shown using

ÉTAPE 12

Accrochez la tige d'allumette (22) sur le côté du fumoir (1) tel qu'illustré.

phillips screws (A). Repeat on opposite side attaching

contol panel (5) to left front leg (26).

Page 9

ASSEMBLAGE

ÉTAPE 9

Faites glisser les grilles (12) sur les supports de la grille de cuisson (21).

ASSEMBLY

STEP 3

Position burner box (6) over center hole in bottom of smoker body,

carefully aligning venturi over valve oriﬁ ce as shown. Attach burner box to smoker body using phillips screws (A).

ÉTAPE 10

Insérez le bol d'eau (10) dans le support du bol d'eau (11) et faites glisser le support du bol d'eau sur le support de la grille de cuisson (21).

Firmly attach ignition wire to piezo ignitor on control panel as shown in Figure B.

Venturi

Valve Oriﬁ ce

Ignition Wire

Piezo Ignitor

Figure B

STEP 4

Attach heat shield (20) to burner box (6) using self tapping screws (B) as shown.

Insérez le disque à ﬂ ammes (9) dans le fumoir tel qu'illustré.

Tighten all hardware at this time.

Page 10

ASSEMBLY

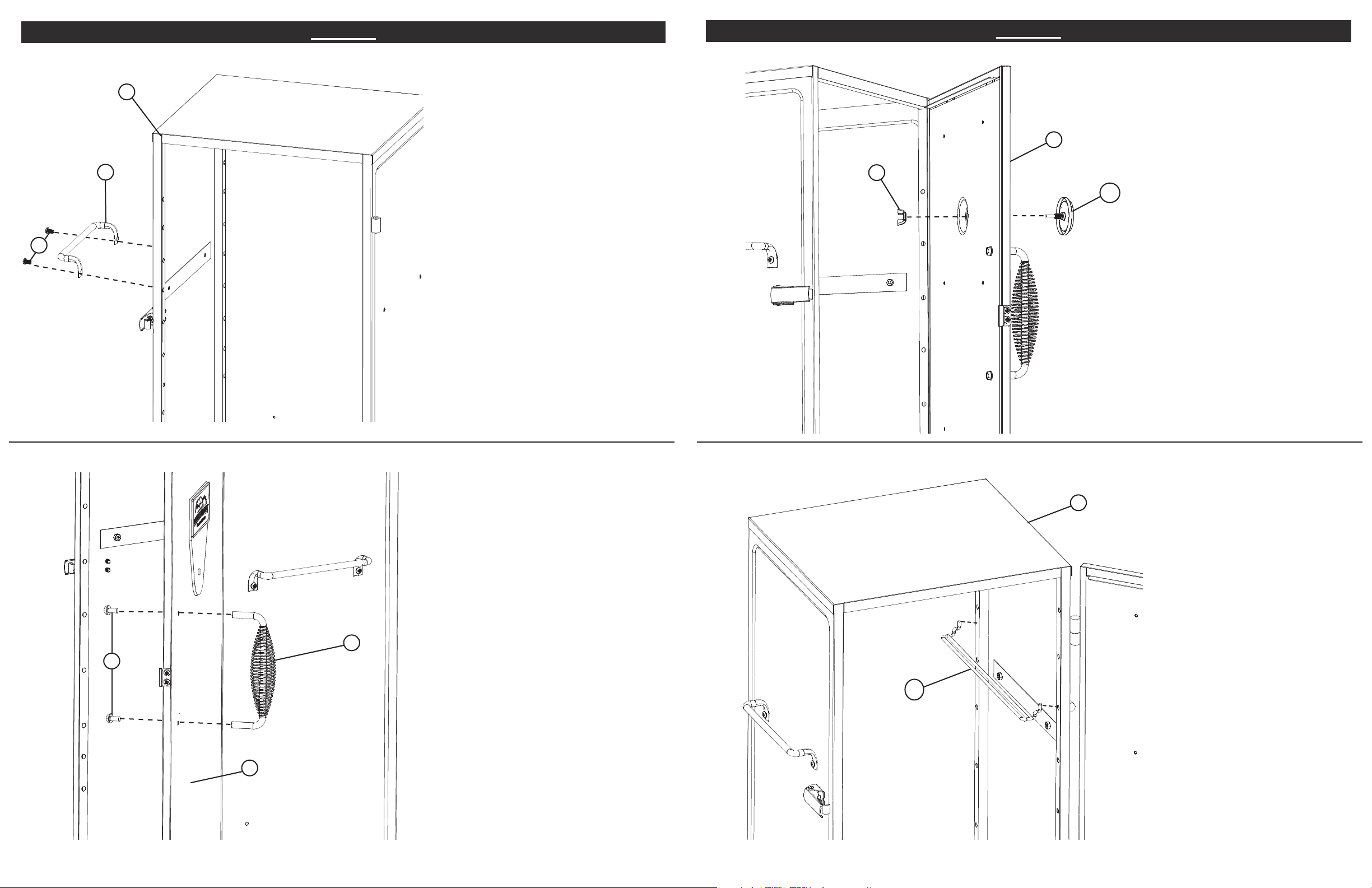

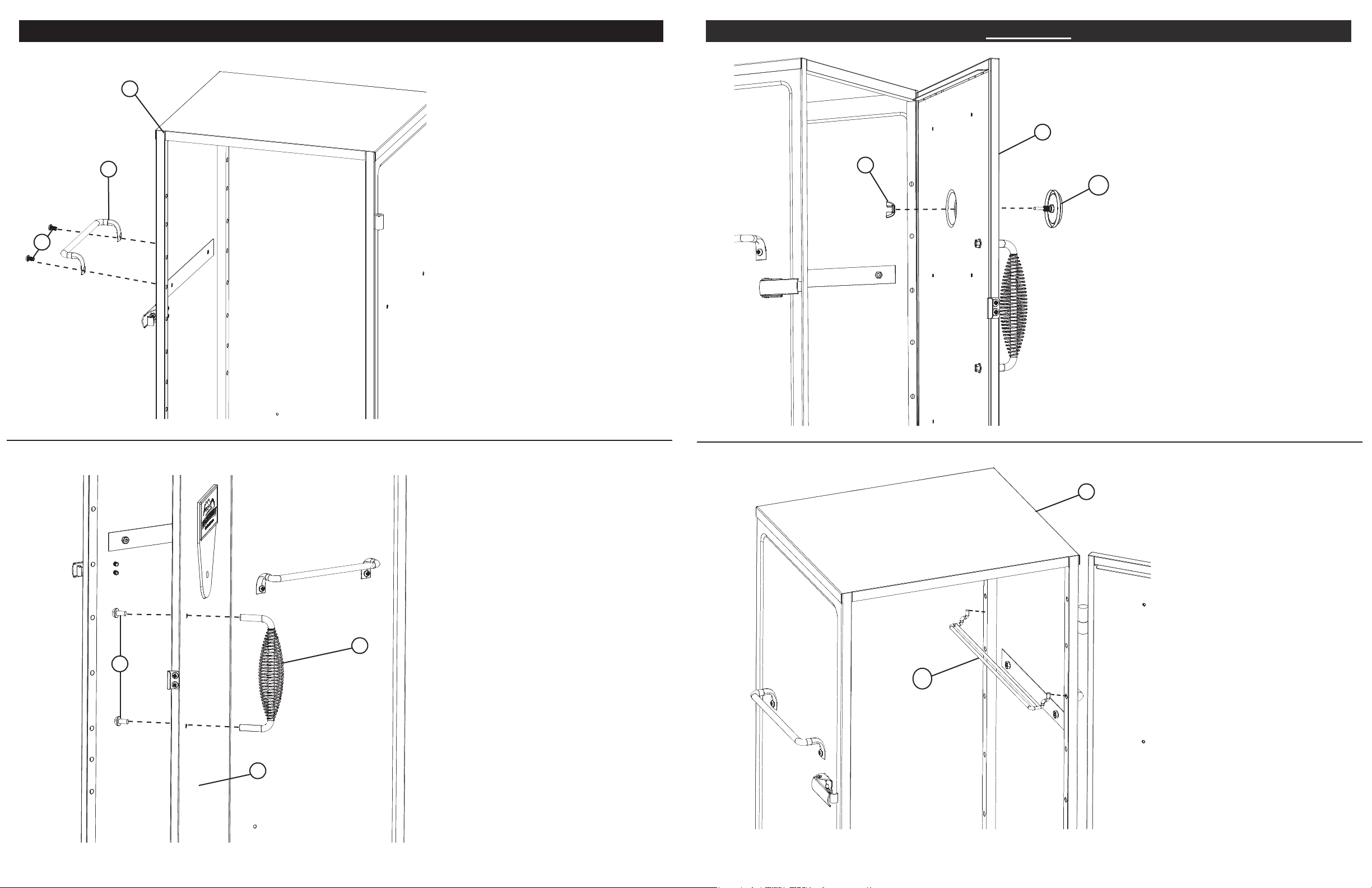

STEP 5

Mount body handle (8) to smoker body (1) using phillips screws (A).

ASSEMBLAGE

ÉTAPE 7

Insérez le thermomètre avec l’anneau (13) dans la porte du fumoir (2). Fixez le tout à l’aide de l’écrou à oreilles (D).

STEP 6

Insert door handle (7) into smoker door (2). Secure using phillips screws (C).

ÉTAPE 8

Insérez les supports de la grille de cuisson (21) dans la structure du fumoir (1).

Page 11

ASSEMBLAGE

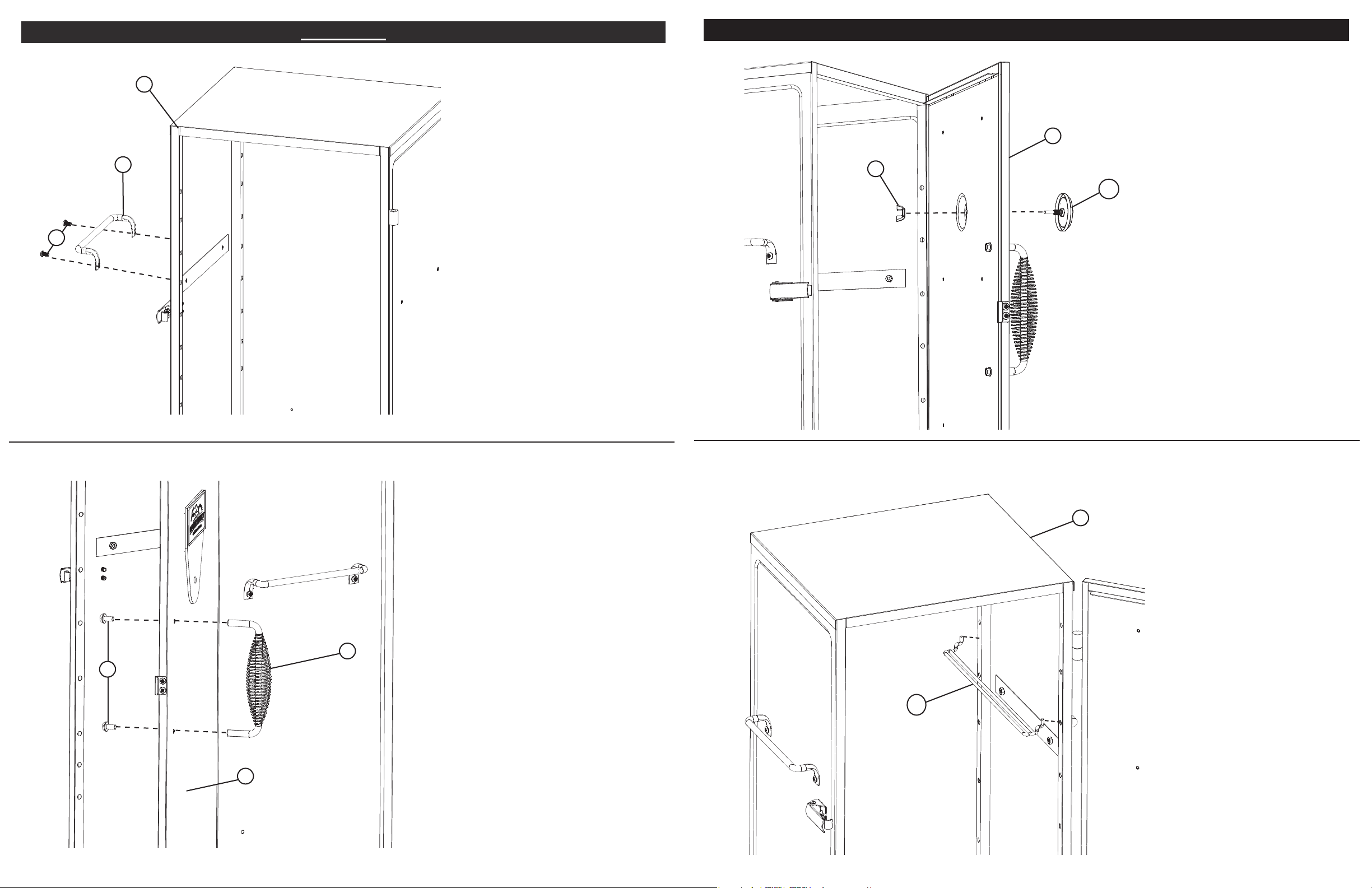

ÉTAPE 5

Installez la poignée de la structure

(8) sur la structure du fumoir (1) au moyen de vis cruciformes (A).

ASSEMBLY

STEP 7

Insert temperature gauge (13) into smoker door (2). Secure in place with wing nut (D).

STEP 8

ÉTAPE 6

Insérez la poignée de la porte (7) dans la grande porte du fumoir (2). Fixez fermement à l’aide de vis cruciformes (C).

Insert cooking grate supports (21) into smoker body (1).

Page 12

ASSEMBLY

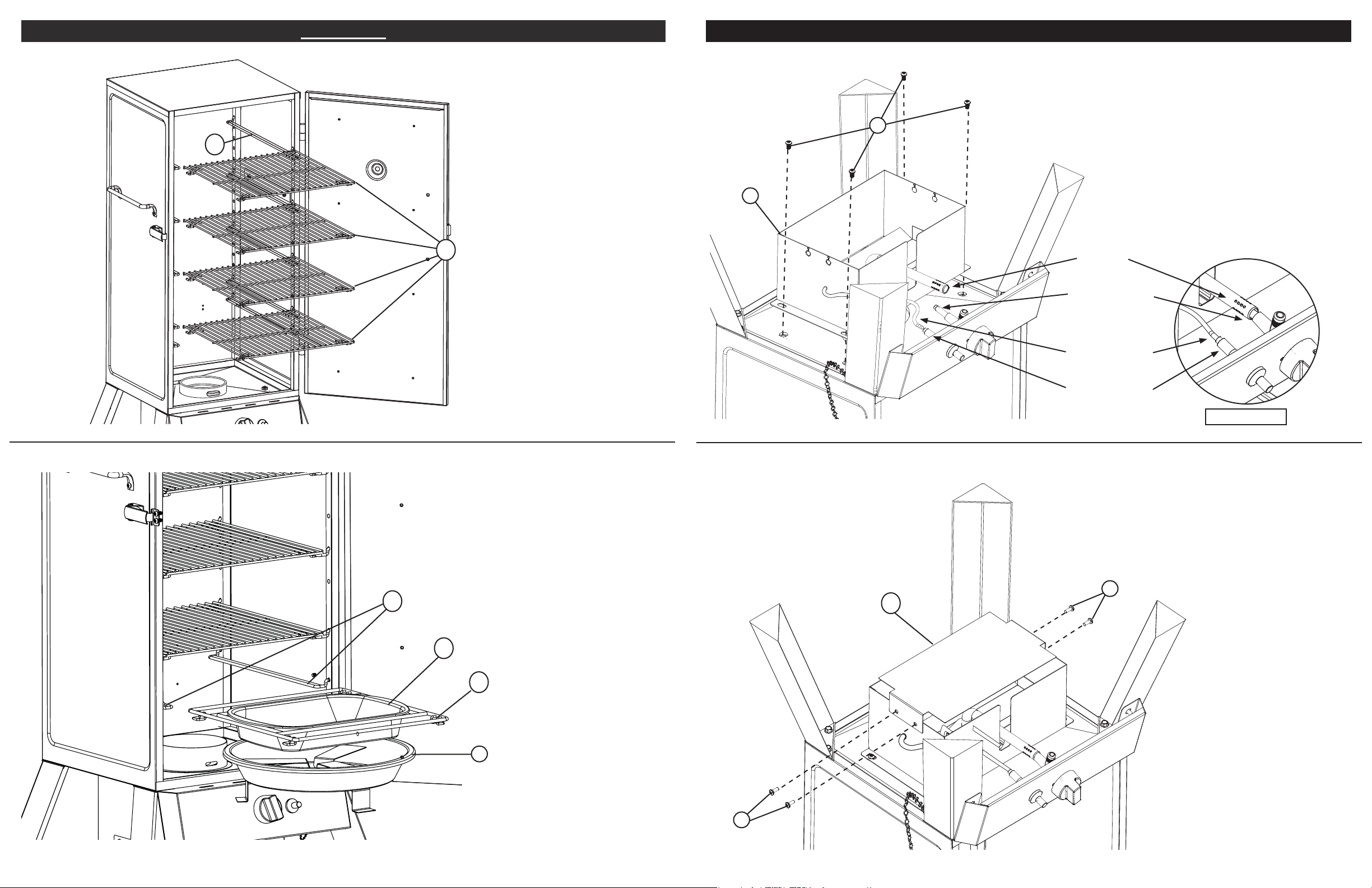

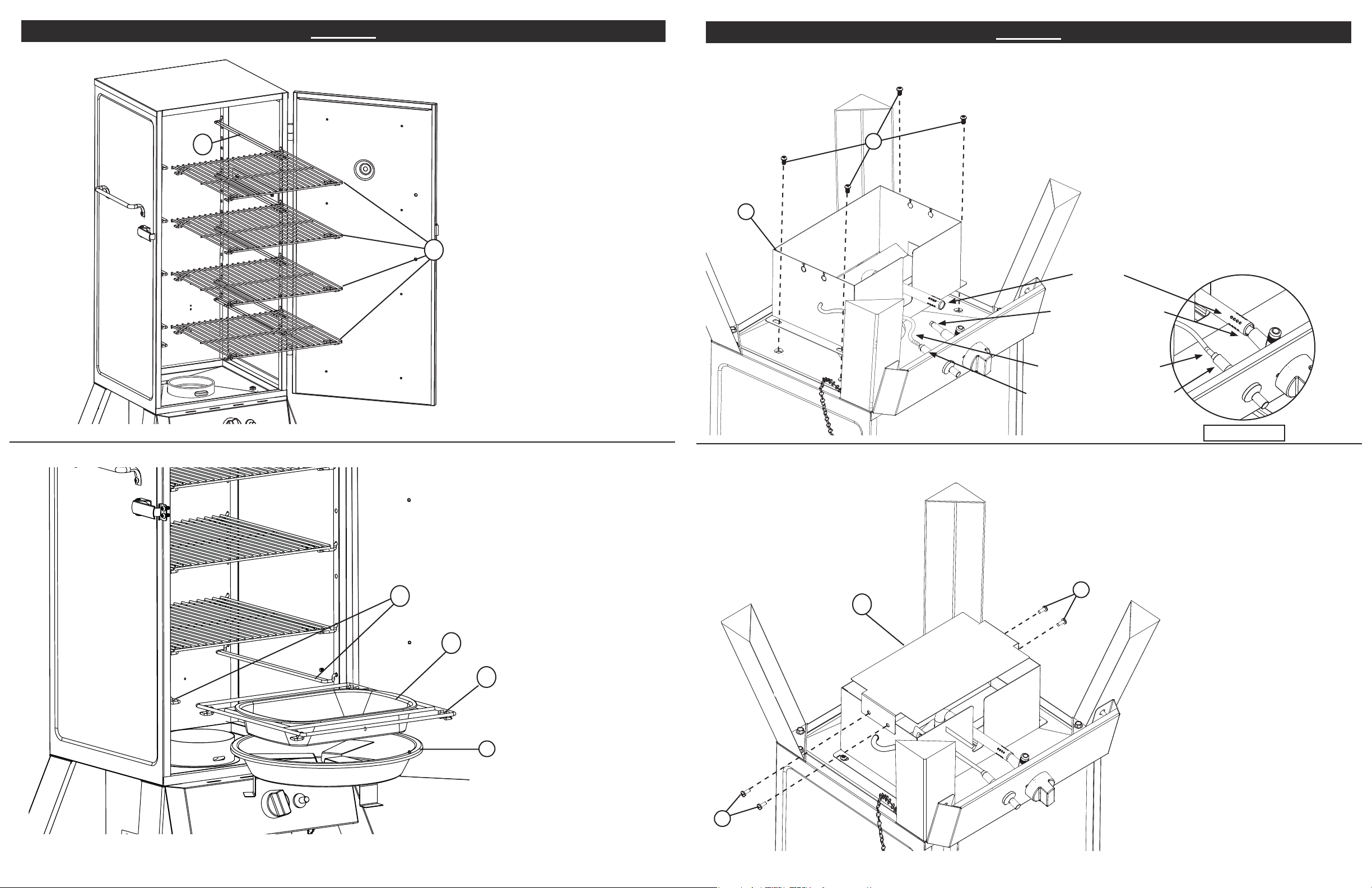

STEP 9

Slide cooking grates (12), onto cooking grate supports (21).

ASSEMBLAGE

ÉTAPE 3

Placez l'assemblage du brûleur (6) au centre

fumoir en alignant minutieusement les trous de valve tel qu'indiqué. Fixez l'assemblage du brûleur à la structure du fumoir à l'aide de vis cruciformes (A).

du trou sous la structure du

STEP 10

Insert water bowl (10) into water bowl holder (11) and slide water bowl holder onto cooking grate support (21).

Place ﬂ ame disk bowl (9) into smoker as shown.

Fixez fermement le fil d'allumage au piézo-allumeur sur le panneau de commande tel qu'illustré sur la figure B.

Venturi

Oriﬁ ce de

valve

Fil d'allumage

Piézo-

allumeur

Figure B

ÉTAPE 4

Fixez le protecteur thermique (20) à l'assemblage du brûleur (6) à l'aide de vis autotaraudeuses (B) tel qu'illustré.

Parvenu à cette étape, serrez toutes les pièces de ferrure.

Page 13

ASSEMBLAGE

• AVANT DE PROCÉDER À L'ASSEMBLAGE, LISEZ ATTENTIVEMENT LES INSTRUCTIONS.

• ASSEMBLEZ L'APPAREIL SUR UNE SURFACE PROPRE ET PLATE.

• OUTILS REQUIS POUR L'ASSEMBLAGE : CLÉ À MOLETTE, TOURNEVIS CRUCIFORME.

* Le produit réel peut différer de celle indiquée sur

l’illustration. *

Positionnez soigneusement le gril de la façon illustrée.

Ne serrez pas les vis à fond. Il se peut qu'un ajustement des socles soit nécessaire en cours d'assemblage.

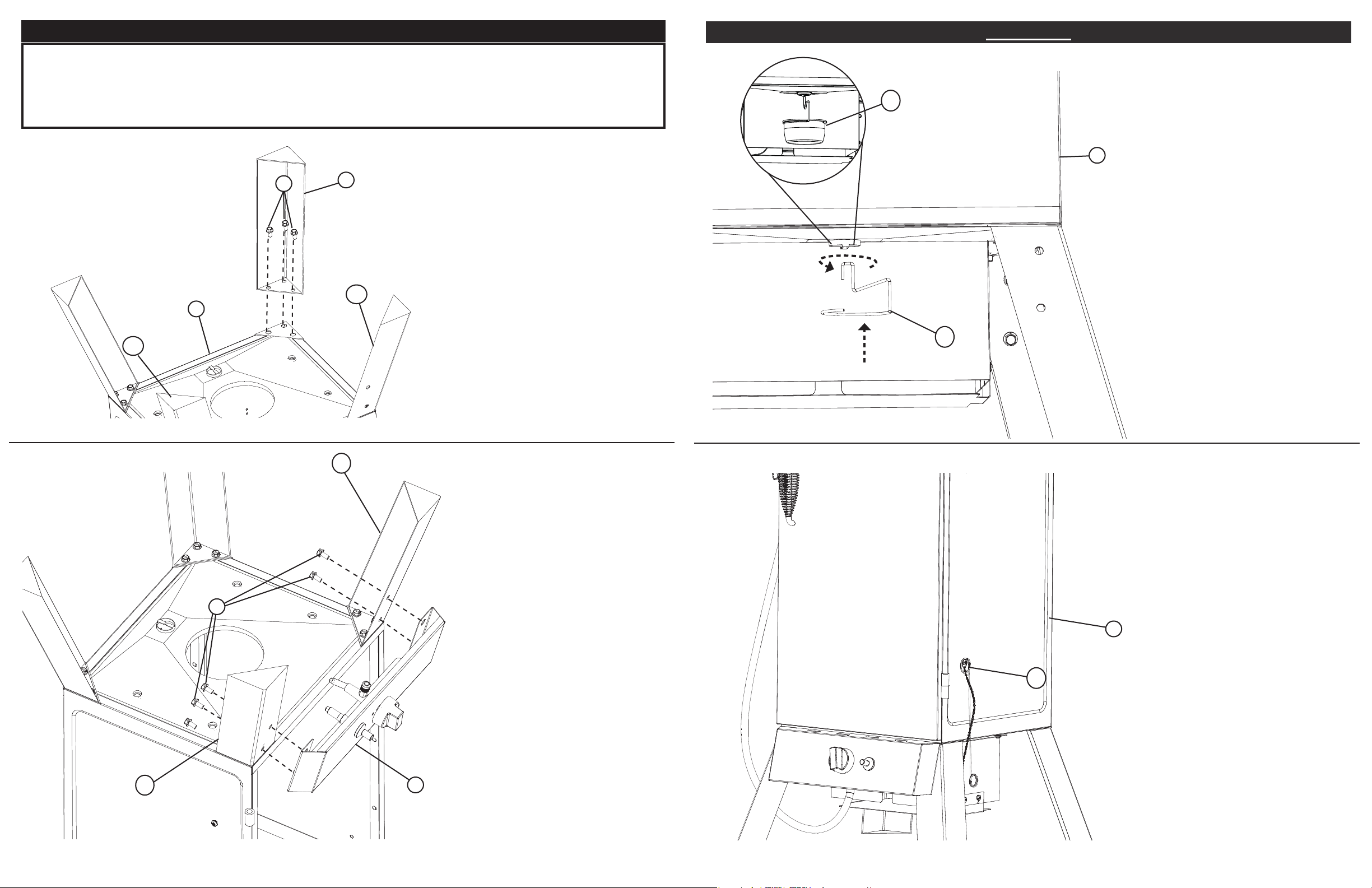

ÉTAPE 1

Fixez les pieds arrière (4), le pied avant droit (25) et le pied avant gauche (26) à la face inférieure de la structure du fumoir (1) à l'aide de vis cruciformes (A).

ASSEMBLY

STEP 11

Insert small hook end of grease clip (18) all of the way up through large hole in bottom of smoker body (1), turn grease clip clockwise/counter-clockwise so that it is

supported on small tab. Position drip cup (24) on grease

clip so it rests snugly. Drip cup is needed to collect

grease run-off. Note: Clip may require adjustment

to ﬁ t diameter of container.

Ne serrez pas les vis immédiatement.

ÉTAPE 2

Fixez le panneau de commande (5) au pied avant droit (25) tel qu'illustré à l'aide des vis cruciformes (A).

Répétez l'opération du côté opposé en ﬁ xant le panneau de commande (5) au pied avant gauche (26).

STEP 12

Hang matchstick (22) on side of smoker body (1) as shown.

Page 14

ASSEMBLY

LISTE DE LA QUINCAILLERIE

STEP 13

When not in use, hang regulator/hose (23) on body handle (8) as shown.

PRESEASON INSTRUCTIONS

Curing your smoker will rid the unit of chemicals and oils left over by the manufacturing process allowing them to burn off. Preseason smoker prior to ﬁ rst use.

1. Perform soapy water test (see pg. 3).

2. Using a napkin or cloth, rub a light coat of cooking oil on cooking grates and inside smoker door. Make sure water pan is in place with NO WATER.

3. Fill flame disk bowl with 2 cups (0.56l) of wood chips and light smoker. Close door.

4. Let the smoker burn for about 30 minutes. Make sure temperature gets up to 400°F (204°C).

5. Allow unit to cool completely.

6. Reapply light coat of cooking oil on the grilling surface and inside of smoker door.

7. Relight smoker and burn the oil for 20 minutes.

• Cure your smoker periodically to prevent excessive rust.

(A)

M6x12

Vis cruciformes

Qté - 24

N° DE PIÈCE

1 Trousse pour la structure 9905100009 2 Grande porte comportant la plaque de logo 9905100012 3 Trousse de clapet à air 9904090069 4 Trousse pour le pied arrière 9905100002 5 Trousse pour le panneau de commande 9905100004 6 Trousse d'assemblage du brûleur 9905100005 7 Trousse pour la poignée de porte 9905090003 8 Trousse pour la poignée de la structure 9905100003

9 Disque à ﬂ ammes 91 1060006 10 Bol d'eau 9005100009 11 Support pour le bol d'eau 9005100007 12 Grille de cuisson 911060003 13 Trousse du thermomètre 9907090034 14 Trousse de valves 990060291 15 Trousse d'assemblage de l'allumeur 990060328 16 Thermostat 911060014 17 Brûleur 9005100011 18 Pince à graisse 9005100025 19 Trousse du loquet de la porte 990050222 21 Support pour grille de cuisson 9005100006 22 Tige d'allumette avec chaîne 908060003 23 Régulateur et tuyau 911060001 24 Récipient à graisse 9005100039 25 Trousse pour le pied avant droit 9905100021 26 Trousse pour le pied avant gauche 9905100020 27 Petite porte de fumoir 9005100048

(B)

n° 10 x 3/8 po

Vis autotaraudeuses

Qté - 4

(C)

M6x20

Vis cruciformes

Qté - 4

Écrou à oreilles

(emballé avec le thermomètre)

LISTE DES PIÈCES DE RECHANGE

PIÈCE DE RECHANGE Nº D'ARTICLE

Trousse de ferrures 9905100008 Manuel de l'utilisateur 9805130002

(D)

Qté - 1

SMOKER IS READY FOR USE

ARRÊT

NE RENVOYEZ PAS L'APPAREIL AU DÉTAILLANT Pour obtenir de l'aide pour le montage ou encore

des pièces de rechange, ou en cas de pièces endommagées ou manquantes,

appelez le service à la clientèle de MASTERBUILT au 1-800-489-1581.

Veuillez avoir le numéro de modèle et numéro de série à portée de main pendant l'appel.

Ces numéros sont situés sur l'étiquette argentée à l'arrière de l'appareil.

Page 15

ARRÊT

NE RENVOYEZ PAS L'APPAREIL AU DÉTAILLANT Pour obtenir de l'aide pour le montage ou encore

des pièces de rechange, ou si des pièces sont endommagées ou manquantes,

appelez le service à la clientèle de MASTERBUILT au 1-800-489-1581.

Veuillez avoir le numéro de modèle et numéro de série à portée de main pendant l'appel.

Ces numéros sont situés sur l'étiquette argentée à l'arrière de l'appareil.

SMOKER OPERATION

1. Pre-soak wood chips in water for at least 30 minutes.

2. Before starting unit, place 1-2 cups (0.24l-0.56l) of wood chips in ﬂ ame disk bowl. Never use more than

LISTE DES PIÈCES

2 cups (0.56l) of wood chips at a time. Never use wood chunks.

3. Follow lighting instructions (see pg. 4) to light smoker.

4. With protective gloves on, place water bowl in position. Pour about 1 inch of water, juice, or vinegar into water bowl. This will add ﬂ avor and moisture to food and prevent it from drying out.

5. Place cooking grates in smoker. Position food in center.

• Wood chips must be used in order to produce smoke and create the smoke ﬂ avor.

• Food needs to be in the center of cooking racks. This allows food drippings to go into the water bowl.

• This is a smoker. There will be a lot of smoke produced when using wood chips. Smoke will escape

through seams and turn the inside of smoker black. This is normal.

• Do not open smoker door unless necessary. Opening smoker door causes heat to escape and may cause wood to ﬂ are up. Closing the door will re-stabilize the temperature and stop ﬂ are up.

• When door is opened, sometimes a ﬂ are up may occur. Should wood chips ﬂ are up immediately close door, wait for wood chips to burn down then open door again.

• Do not leave old wood in the ﬂ ame disk bowl. Flame disk bowl should be cleaned out prior to each use to prevent ash buildup.

SAFE STORAGE & MAINTENANCE

• Inspect all hardware in assembled parts for tightness on a regular basis to ensure unit is in safe working

condition.

• ALWAYS allow unit to cool completely before handling.

N° DE PIÈCE

10 1 Bol d'eau 23 1 Régulateur et tuyau 11 1 Support pour le bol d'eau 24 1 Récipient à graisse 12 4 Grille de cuisson 25 1 Pied avant droit

13 1 Jauge de température avec anneau Beauty 26 1 Pied avant gauche

QUANTITÉ DESCRIPTION N° DE

QUANTITÉ DESCRIPTION

PIÈCE

1 1 Structure du fumoir 14 1 Valve (préassemblée) 2 1 Grande porte de fumoir avec la plaque de

logo

3 1 Clapet à air

(préassemblé) 4 2 Pieds arrière 17 1 Brûleur (préassemblé) 5 1 Panneau de commande 18 1 Pince à graisse 6 1 Assemblage du brûleur 19 1 Loquet de la porte (préassemblé) 7 1 Poignée de porte 20 1 Protecteur thermique 8 2 Structure de la poignée 21 10 Support pour grille de cuisson 9 1 Disque à ﬂ ammes 22 1 Tige d'allumette avec chaîne

15 1 Dispositif d'allumage (préassemblé)

16 1 Thermostat

(préassemblé)

• Clean unit, including special surfaces such as cooking grates with mild cleaning agents. Wipe outside of unit with damp rag. DO NOT use oven cleaner.

• ALWAYS cover and store cold unit in a protected area.

• Unit is made of steel and may rust over time. If rusting occurs on outside surfaces, clean area with sand paper or steel wool, then cover with heat resistant paint.

• NEVER USE PAINT ON INSIDE SURFACES OF UNIT.

Page 16

SMOKING CHART

MISE EN GARDE

ITEM SIZE TEMP WOOD CHIPS COOK TIME INTERNAL TEMP

BEEF

Pot Roast (arm,

top, chuck, blade)

Brisket

4 - 5 lbs

(1.8-2.3kgs)

6-10lbs

(2.7-4.5kgs)

225°F

(107°C)

225°F

(107°C)

2 cups (0.47l)

3 cups (0.83l)

3 - 5 hrs

6-8 hrs

140°F (60°C) Rare 160°F (71°C) Med

170°F (77°C) Well

170°F (77°C)

Well Done

PORK

Loin Roast

(bone in)

Loin Roast

(boneless)

Spare Ribs

4-5lbs

(1.8-2.3kgs)

3 - 5 lbs

(1.4-2.3kgs)

4 - 6 lbs

(1.8-2.7kgs)

225°F

(107°C)

225°F

(107°C)

225°F

(107°C)

2 cups (0.56l)

1 cup

(0.24l)

2 cups (0.56l)

5 hrs

2.5 - 4 hrs

3 - 4.5 hrs

165°F (74°C)

Well Done

165°F (74°C)

Well Done

165°F (74°C)

Well Done

POULTRY

Chicken

(2 whole)

Turkey 11 - 14 lbs

2 - 3 lbs ea

(0.9-1.4kgs)

(5.0-6.4kgs)

225°F

(107°C)

225°F

(107°C)

1 cup

(0.24l)

2 cups (0.83l) 6 - 7.5 hrs

2.5 - 3.5 hrs

165°F (74°C)

Well Done

165°F (74°C)

Well Done

SEAFOOD

Salmon

Steaks

Fish Fillets

Shrimp, Clams,

Crab Legs

2 - 4 lbs ea

(0.9-1.8kgs)

2 - 4 lbs ea

(0.9-1.8kgs)

5 lbs

(2.3kgs)

225°F

(107°C)

225°F

(107°C)

225°F

(107°C)

1 cup

(0.24l) 1 - 2 hrs 145°F (63°C)

1 cup

(0.24l) 1 - 2 hrs 145°F (63°C)

1 cup

(0.24l) 1 - 2 hrs 145°F (63°C)

WILD GAME

Quail,

Dove, etc.

Pheasant, Duck,

etc.

12 - 16 birds

5 - 7 lbs

(2.3-3.2kgs)

225°F

(107°C)

225°F

(107°C)

1 cup

(0.24l)

1 cup

(0.24l)

1.5 - 2.5 hrs

2.5 - 3.5 hrs

165°F (74°C)

EFFECTUEZ LE « TEST D'ÉTANCHÉITÉ À L'EAU SAVONNEUSE » AVANT CHAQUE UTILISATION.

CONSULTEZ LA SECTION « TEST D'ÉTANCHÉITÉ À L'EAU SAVONNEUSE » DU MANUEL. ÉTEIGNEZ

TOUTE FLAMME NUE AVANT DE CONNECTER LE RÉGULATEUR AU RÉSERVOIR DE GAZ. FERMEZ

L'ALIMENTATION EN GAZ APRÈS CHAQUE USAGE.

CONNEXION ET FONCTIONNEMENT DU

RÉGULATEUR, DU BRÛLEUR ET DE LA VALVE DE GAZ

SENS

HORAIRE

12,25 po (45 cm)

ENVIRON

JAUNE

BLEU

SENS

ANTIHORAIRE

17,75 po

(45 cm)

ENVIRON

• Inspectez le tuyau avant chaque usage. Si vous remarquez des signes d'usure, d'entailles ou de fuites, remplacez l'appareil. N'UTILISEZ PAS L'APPAREIL.

• Inspectez le brûleur avant chaque usage. Avant toute utilisation, nettoyez le brûleur et les tubes venturi et vériﬁ ez qu'ils ne comportent pas d'insectes ou de nids d'insectes. Si le tube est obstrué, cela peut causer un incendie sous l'appareil.

• Connectez le régulateur au réservoir de gaz

1. Assurez-vous que la valve du réservoir est fermée. Tournez le bouton de réglage dans

le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête.

2. Assurez-vous que le bouton de réglage du fumoir se trouve en position fermée (OFF).

3. S'il y a lieu, enlevez le capuchon de protection et l'écrou de raccord de la valve du réservoir.

4. Insérez le mamelon du régulateur bien au centre dans la valve du réservoir de gaz de la façon

illustrée sur le schéma de gauche. Tournez l'écrou de raccord du régulateur dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête. NE SERREZ P AS EXCESSIVEMENT.

• Effectuez un test d'étanchéité à l'eau savonneuse.

• Pour utiliser l'appareil, allumez le réservoir de gaz, allumez la valve de commande du régulateur, faites tourner le bouton de réglage du brûleur dans le sens des aiguilles d'une montre puis appuyez sur le bouton d'allumage.

• Si l'allumage ne s'effectue pas en moins de cinq secondes, fermez la valve de contrôle du gaz

et attendez cinq minutes avant de répéter la procédure. Si l'allumage ne se produit toujours pas, consultez les instructions d'allumage avec allumette ci-dessous.

• Après utilisation, fermez le bouton de réglage du brûleur, fermez la valve de commande du

régulateur, puis fermez le réservoir de gaz.

• Le bouton de réglage du brûleur permet d'ajuster la hauteur des ﬂ ammes. Tournez LENTEMENT le bouton de réglage dans le sens horaire pour augmenter la hauteur de la ﬂ amme. Tournez le bouton de réglage dans le sens antihoraire pour réduire la ﬂ amme, puis l'éteindre.

• Vériﬁ ez visuellement les ﬂ ammes produites par le brûleur. Une FLAMME CORRECTE doit être bleue avec un peu de jaune à l'extrémité. Une FLAMME INCORRECTE est trop jaune et irrégulière. Si une ﬂ amme incorrecte est observée, éteignez le brûleur avec le bouton de réglage, puis fermez le régulateur et le réservoir de gaz. Laissez l'appareil refroidir, puis nettoyez le brûleur. Laissez le brûleur sécher complètement avant de le rallumer.

INSTRUCTIONS POUR ALLUMAGE AVEC UNE ALLUMETTE

1. Lisez toutes les instructions et les mises en garde avant de procéder à l'allumage.

2. Vériﬁ ez la valve de contrôle du gaz et la valve de la bouteille de gaz pour

vous assurer que tout est éteint avant d'effectuer le branchement sur la bouteille de gaz. Effectuez un test d'étanchéité à l'eau savonneuse avant chaque utilisation.

• When outside temperature is cooler than 65°F (18°C) and/or altitude is above 3,500 feet (1067m), additional cooking time may be required. To ensure that meat is completely cooked use a meat

thermometer to test internal temperature.

• Opening smoker door during cooking process may extend cooking time due to heat loss.

3. Ouvrez le couvercle durant l'allumage.

4. Allumez la valve de commande de gaz et celle du réservoir de gaz.

5. Placez une longue allumette allumée assez près du brûleur pour que celui-ci s'allume.

6. Après chaque utilisation, fermez d'abord la valve de contrôle du gaz, puis fermez la valve de la bouteille. Laissez toujours l'appareil refroidir complètement avant de le toucher, de le déplacer ou de le ranger.

Page 17

MISES EN GARDE ET PROCÉDURES RELATIVES AU

MASTERBUILT SMOKIN’ RECIPES

TEST D'ÉTANCHÉITÉ À L'EAU SAVONNEUSE

WOOD SMOKING GUIDE FOR MEATS

MISES EN GARDE

• Un test d'étanchéité avec de l'eau savonneuse DOIT être effectué chaque fois que l'on effectue le raccord du réservoir de gaz au brûleur ou au tuyau, ou à chaque utilisation.

• Le test d'étanchéité à l'eau savonneuse DOIT être effectué à l'extérieur dans un endroit bien aéré.

• Au cours du test, gardez le fumoir loin de toute ﬂ amme nue, cigarette allumée ou étincelle.

• Le fumoir n'a été conçu que pour fonctionner avec du gaz propane. N'utilisez que des réservoirs de gaz portant la mention « propane » avec cet appareil. Ce produit NE fonctionnera PAS avec du gaz naturel.

• N'utilisez en aucun cas une ﬂ amme nue pour détecter une fuite de gaz.

PRÉPARATION :

• Retirez tout article de cuisine du fumoir.

• Assurez-vous que le régulateur et la valve du réservoir de gaz sont FERMÉS.

• Mélangez une mesure de détergent à vaisselle (ou plus si vous le désirez) pour trois mesures d'eau.

• Appliquez la solution d'eau savonneuse sur la valve du réservoir de gaz, le régulateur, ainsi que sur toute la lon-

gueur du tuyau entre le réservoir et le brûleur.

Appliquez la solution sur la valve

du réservoir de gaz.

Appliquez la solution sur le

régulateur et sur toute la lon-

gueur du tuyau.

Appliquez la solution à la

connexion de la valve et du tuyau

Si le test échoue, des bulles se

formeront, comme dans l'exemple

ci-dessous.

WOOD FLAVOR POULTRY FISH HAM BEEF PORK LAMB

Hickory

Pungent, smoky, bacon-like ﬂ avor

Mesquite

Sweet and delicate ﬂ avor

Alder

Delicate, wood smoke ﬂ avor

Pecan

Bold and hearty ﬂ avor

Maple

Sweet, subtle ﬂ avor

Apple

Sweet, delicate ﬂ avor

Cherry

Sweet, delicate ﬂ avor

(le fumoir est montré à l'endos aﬁ n

d'éviter de surcharger la page)

TEST DE LA VALVE DE GAZ :

• Ouvrez la valve du réservoir, puis surveillez l'ensemble des composants pour repérer l'apparition éventuelle de bulles. NE LAISSEZ PAS L'ARRIVÉE DE GAZ OUVERTE PENDANT PLUS DE 12 SECONDES. Si des bulles apparaissent, fermez le réservoir de gaz et procédez au serrage des raccords. Reprenez le test.

TEST DU TUYAU ET DU RÉGULATEUR DE GAZ :

• UNE FOIS que la valve du réservoir de gaz a passé avec succès le test d'étanchéité à l'eau savonneuse, ouvrez la valve du réservoir de gaz, ouvrez la valve de commande du régulateur d'un tour complet, puis vériﬁ ez la formation éventuelle de bulles vis-à-vis de la valve, tout le long du tuyau et vis-à-vis du raccord du brûleur. NE LAISSEZ PAS L'ARRIVÉE DE GAZ OUVERTE PENDANT PLUS DE 12 SECONDES. Si des bulles apparaissent, fermez le réservoir de gaz et procédez au serrage du raccord où se produit la fuite. Si la fuite est présente le long du tuyau, ARRÊTEZ TOUT, n'utilisez pas l'appareil. Le tuyau doit être remplacé.

• Lorsque le test est terminé et que vous n'avez repéré aucune fuite, attendez au moins 5 minutes pour permettre la dissipation d'émanations avant de rallumer l'appareil.

PENDANT LE TEST D'ÉTANCHÉITÉ À L'EAU SAVONNEUSE, SI DES BULLES CONTINUENT D'APPARAÎTRE,

ARRÊTEZ. N'UTILISEZ PLUS VOTRE APPAREIL ET APPELEZ VOTRE DISTRIBUTEUR DE GAZ PROPANE OU

LE SERVICE À LA CLIENTÈLE DE MASTERBUILT AU 1-800-489-1581.

MASTERBUILT SMOKIN’ RECIPES

SMOKED TURKEY

Servings for 6-8

INGREDIENTS:

Turkey Salt 1 tbsp Sugar 2 tbsp Cinnamon 1-2 tsps Apple (cored, peeled, and quartered) Onion (quartered) 2 medium Celery stalks with leaves 4 stalks

SUGGESTED WOOD FOR SMOKING: Hickory or Apple Chips

10 - 14 lbs (4.5-6.3 kgs

1 average

)

INSTRUCTIONS: Thaw turkey according to package directions if necessary. Remove giblets and neck. Rinse and pat dry. Sprinkle turkey cavity with salt. Combine sugar and cinnamon in small bowl. Dredge apple in mixture. Stuff apple, onion and celery into cavity. Close with skewers. Tie ends of legs to tail with kitchen string. Lift wing tips up and over the back to tuck under. Set smoker to 225°F (107°C). Place turkey on cooking rack and cook for 8 to 12 hours or until inner thigh temperature reaches 180°F (82°C). Cover turkey and chill or let stand 20 minutes before carving. Serve.

Remarque : Utilisez uniquement un réservoir de gaz de 20 lb (9 kg) muni d'un collet de protection avec cet appareil.

Le réservoir N'EST PAS compris avec l'appareil.

Page 18

MASTERBUILT SMOKIN’ RECIPES

SMOKED STUFFED SALMON

Servings for 4

INGREDIENTS:

Salmon (drawn) 4 - 5 lbs (1.8-2.2 kgs) Oil 3 tbsp Green Onion (chopped) Tomato (peeled and chopped) 1 cup Dill (fresh and chopped) Bread Cubes (dry) Celery (chopped) Salt 1/4 tsp Lemon Pepper Garlic (minced) 1 clove

SUGGESTED WOOD FOR SMOKING: Hickory Chips

/4 cup

/2 cup

/4 cup

/2 tsp

INSTRUCTIONS:

Prepare salmon and brush with oil. Combine remaining ingredients in a small bowl. Stuff salmon with mixture. Place salmon on a sheet of heavy aluminum foil that has been doubled and greased. Place in smoker at 225°F (107°C) and cook for 3 to 4 hours. Make sure there is room on either side of foil to allow airflow inside smoker.

MAPLE GLAZED HAM

Servings for 6-8

INGREDIENTS:

Ham Shank or Butt Maple Syrup 1 Ginger 1 tsp Nutmeg 1/4 tsp Allspice Cloves 16 whole Pineapple Slices (canned) 1 can Maraschino Cherries 1 jar

SUGGESTED WOOD FOR SMOKING: Hickory or Mesquite Chips

(fully cooked, bone-in)

/2 cup

/2 tsp

5 - 7 lbs (2.2-3.1 kgs)

INSTRUCTIONS: Remove thick skin and trim fat leaving no more than 1/2” (13mm) thick covering on ham. Score ham. Combine syrup, ginger, nutmeg, and allspice in a small bowl. Place ham in a large dish and baste with syrup mixture. Let ham stand in syrup mixture for 1 to 2 hours basting frequently until ham at room temperature. When ready to smoke remove ham from dish and stud with cloves. Place ham in 225°F (107°C) smoker. Cook for 2 to 3 hours. Baste with syrup mixture at least two times during cooking time. Before last hour of smoking, decorate ham with canned pineapple and cherries and baste. Internal temperature of ham should be at 130°F to 140°F (54-60°C) when heated thru

BE A PART OF OUR “DADGUM GOOD” COMMUNITY ONLINE:

www.masterbuilt.com | www.dadgumthatsgood.com | www.facebook.com/masterbuilt

Twitter @Masterbuilt @JohnMcLemore @Dadgum atsGood

MISES EN GARDE GÉNÉRALES ET

RENSEIGNEMENTS SUR LA SÉCURITÉ

• Ne placez jamais de verre, de plastique ni de céramique dans l’appareil.

• NE permettez à PERSONNE de mener des activités autour de l’appareil pendant ou après son fonctionnement, tant qu’il n’a pas refroidi.

• L’utilisation d’accessoires qui n’ont pas été fournis par Masterbuilt Manufacturing, Inc. n’est pas recommandée.

• Utilisez l’appareil uniquement pour l’emploi pour lequel il a été conçu. Cet appareil n’a PAS été conçu à des ﬁ ns commerciales.

• Utilisez l’appareil conformément aux codes municipaux, provinciaux et fédéraux d’incendie en vigueur.

• Employez un réservoir de gaz de 20 lb (9 kg) muni d'un collet de protection (réservoir non compris).

• L'installation de cet appareil doit se faire en conformité avec les codes locaux et, en l'absence de ceuxci, avec le National Fuel Gas Code, ANSIZ223.1/NFPA 54, Storage and Handling of Liqueﬁ ed Petroleum Gases, ANSI/NFPA 58 ou CSA B149.1, Natural Gas Installation Code, Propane Storage and Handling, CSA B149.2, ou le code Standard for Recreational Vehicles, ANSI A119.2/NFPA 1192 et Recreational Vehicle Code, CSA Z240 RV Series, s'il y a lieu.

• Le réservoir de gaz employé doit être fabriqué et étiqueté conformément aux spéciﬁ cations pour les réservoirs de GPL du ministère des Transports des États-Unis ou à la norme concernant les bouteilles et les tubes pour le transport des marchandises dangereuses, CAN/CSA-B339.

• Effectuez toujours un test d'étanchéité avec de l'eau savonneuse (voir la section « Test d'étanchéité avec de l'eau savonneuse » du présent manuel) CHAQUE FOIS que vous utilisez l'appareil.

• Avant toute utilisation, vériﬁ ez tous les écrous, les vis et les boulons aﬁ n de vous assurer qu'ils sont bien serrés.

• Avant chaque utilisation, inspectez le tuyau à gaz pour identiﬁ er la présence éventuelle de dommages.

• Le réservoir doit être déconnecté de l'appareil lorsqu'il n'est pas utilisé.

• Il ne faut jamais ﬁ xer/déconnecter le réservoir de gaz, déplacer ou modiﬁ er les raccords pour le gaz lorsque l'appareil fonctionne.

• N'utilisez jamais un réservoir de gaz qui montre des signes de bosselure, d'entaille, de renﬂ ement, de dommage par le feu, d'érosion, de fuite, de rouille excessive, ou de toute autre forme de dommages externes visibles. Cela peut être dangereux; il faut dans un tel cas apporter le réservoir à un fournisseur en gaz propane pour le faire inspecter.

• Il FAUT IMPÉRATIVEMENT employer le régulateur et le raccord de tuyau fourni avec l'appareil. Pour obtenir des pièces de rechange, appelez le service à la clientèle de Masterbuilt au 1-800-489-1581.

• Avant l'allumage des brûleurs, retirez toutes les pièces du fumoir pour empêcher qu'une explosion ne se produise en raison de l'accumulation de gaz.

• Si l'allumage ne s'effectue pas en moins de cinq secondes à l'aide du bouton d'allumage, fermez la valve

de contrôle du gaz et attendez cinq minutes avant de répéter la procédure.

• Gardez le tuyau d'alimentation en gaz à distance de l'appareil lorsque celui-ci fonctionne.

• Gardez le tuyau d'alimentation en gaz à distance de toute surface chaude.

• N'OBSTRUEZ PAS les ﬂ ux de combustion ou de ventilation. Veillez à garder les oriﬁ ces pour la

ventilation dégagés et exempts de tout débris.

• Lorsque vous avez terminé l'utilisation de l'appareil, fermez toujours en premier la valve de commande,

puis celle du réservoir de gaz.

• Fermez l'alimentation en gaz au niveau du réservoir quand l'appareil n'est pas utilisé.

• N'ENTREPOSEZ PAS un réservoir de gaz de rechange sous l'appareil ni à proximité de celui-ci. La

soupape de sûreté et de décharge du réservoir peut surchauffer, ce qui permet au gaz de fuir, causant un incendie intense qui pourrait entraîner des blessures graves, voire la mort.

• Ne remplissez jamais le réservoir à plus de 80 % de sa capacité, car du gaz peut alors se libérer, causant

un incendie qui peut entraîner des blessures graves, voire la mort.

• Si vous voyez, sentez ou entendez une fuite de gaz, éloignez-vous immédiatement du réservoir de gaz

et de l'appareil et appelez le service d'incendie. Un tel incendie peut causer des blessures graves, voire la mort.

• Placez un capuchon cache-poussière sur la valve du réservoir lorsque celui-ci n'est pas utilisé.

N'utilisez que le capuchon cache-poussière fourni avec le réservoir. L'emploi d'autres types de capuchon risque d'entraîner des fuites de gaz.

• Le réservoir DOIT être entreposé à l'extérieur, hors de la portée des enfants; il NE DOIT PAS être

entreposé dans un bâtiment, un garage ou tout autre endroit fermé.

• Cet appareil n'est pas conçu pour faire frire des dindes.

Page 19

DANGER

Si vous détectez une odeur de gaz :

1. Coupez l'alimentation en gaz de l'appareil.

2. Éteignez toute ﬂ amme nue.

3. Ouvrez ou enlevez la porte.

4. Si l'odeur persiste, éloignez-vous de l'appareil et appelez immédiatement le service d'incendie.

DANGER

1. Ne laissez jamais l'appareil fonctionner sans surveillance.

2. Ne faites jamais fonctionner cet appareil à moins de 10 pi (3 m) de toute structure ou matériau combustible ou d'un autre réservoir de gaz.

3. Ne faites jamais fonctionner cet appareil si des liquides inﬂ ammables se trouvent dans un rayon de 25 pi (7,5 m).

4. Si un incendie se déclare, éloignez-vous de l'appareil et appelez immédiatement le service d'incendie. Ne tentez jamais d'éteindre un feu d'huile ou de graisse avec de l'eau.

LIMITED WARRANTY

Masterbuilt warrants its products to be free from defects in material and workmanship under proper assembly, normal use and recommended care for 90 days from the date of original retail purchase. Masterbuilt warranty does not cover paint ﬁ nish as it may burn off during normal use. Masterbuilt warranty does not cover rust of the unit. Masterbuilt requires reasonable proof of purchase for warranty claims and suggests that you keep your receipt. Upon the expiration of such warranty, all such liability shall terminate. Within the stated warranty period, Masterbuilt, at its discretion, shall repair or replace defective components free of charge with owner being responsible for shipping. Should Masterbuilt require return of component(s) in question for inspection Masterbuilt will be responsible for shipping charges to return requested item. This warranty excludes property damage sustained due to misuse, abuse, accident, damage arising out of transportation, or damage incurred by commercial use of this product.

À DÉFAUT DE SUIVRE CES INSTRUCTIONS, UN INCENDIE, UNE EXPLOSION OU DES BRÛLURES POUR-

RAIENT SURVENIR, ENTRAÎNANT DES DOMMAGES MATÉRIELS ET DES BLESSURES, VOIRE LA MORT.

MISES EN GARDE GÉNÉRALES ET

RENSEIGNEMENTS SUR LA SÉCURITÉ

• Cet appareil est conçu pour un usage à l'extérieur seulement.

• N'utilisez jamais l'appareil dans un lieu fermé, tel qu'un patio, un garage, un édiﬁ ce ou une tente.

• N'utilisez jamais l'appareil à l'intérieur de véhicules récréatifs ou de bateaux.

• Ne faites jamais fonctionner l'appareil sous une structure surélevée telle qu'une couverture, un abri d'auto, une marquise ou un porte-à-faux.

• N'employez pas l'appareil comme appareil de chauffage.

• Gardez une distance minimale de 10 pi (3 m) entre l'appareil et tout mur, rampe, structure surélevée ou

autre installation.

• Gardez une distance minimale de 10 pi (3 m) entre l'appareil et tout matériau combustible tel que du

bois, des plantes sèches, du gazon, de la broussaille, du papier ou de la toile.

• Gardez l'appareil à distance et libre de tout matériau combustible tel que l'essence ou tout autre liquide

ou gaz inﬂ ammable.

• Placez l'appareil sur une surface stable, plate et non combustible tel que de la terre battue, du béton, de

la brique ou de la pierre.

• Gardez les enfants et les animaux à distance de l'appareil en tout temps. NE laissez PAS les enfants

utiliser l'appareil.

• L'appareil génère une ﬂ amme ouverte. Gardez les mains, les cheveux et le visage à distance de la

ﬂ amme. Ne vous penchez pas au-dessus du brûleur au moment de l'allumer. Des cheveux non attachés ou des vêtements amples peuvent prendre feu.

• Attendez que l'appareil se soit refroidi sufﬁ samment pour atteindre une température inférieure à 115 °F (46 °C) avant de le déplacer ou de l'entreposer.

• Éviter de cogner ou de frapper l'appareil.

• L'ensemble des pièces de l'appareil deviennent CHAUDES lorsqu'il fonctionne, et elles le demeurent,

même en cours de refroidissement. Portez des gants ou des mitaines de protection.

• La consommation d'alcool ou de médicaments, sous ordonnance ou en vente libre, peut affecter la

capacité de l'utilisateur à assembler correctement l'appareil ou à le faire fonctionner de manière sûre.

This expressed warranty is the sole warranty given by Masterbuilt and is in lieu of all other warranties, expressed or implied including implied warranty, merchantability, or ﬁ tness for a particular purpose. Neither Masterbuilt nor the retail establishment selling this product, has authority to make any warranties or to promise remedies in addition to or inconsistent with those stated above. Masterbuilt’s maximum liability, in any event, shall not exceed the purchase price of the product paid by the original consumer/ purchaser. Some states do not allow the exclusion or limitation of incidental or consequential damages. In such a case, the above limitations or exclusions may not be applicable.

California residents only: Not withstanding this limitation of warranty, the following speciﬁ c restrictions apply; if service, repair, or replacement of the product is not commercially practical, the retailer selling the product or Masterbuilt will refund the purchase price paid for the product, less the amount directly attributable to use by the original buyer prior to the discovery of the nonconformity. Owner may take the product to the retail establishment selling this product in order to obtain performance under warranty. This expressed warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

Go Online www.masterbuilt.com

or complete and return to

Attn: Warranty Registration

Masterbuilt Mfg. Inc.

1 Masterbuilt Court - Columbus, GA 31907

Name: __________________________________ Address :___________________________ City:________________

MISES EN GARDE

PROPOSITION 65 DE CALIFORNIE

1. Les sous-produits générés lors de l’utilisation de carburant de ce produit contiennent des produits chimiques reconnus par l’État de Californie pour causer le cancer, des malformations congénitales ou d’autres dommages de reproduction.

2. Ce produit contient des produits chimiques, y compris du plomb, reconnus par l’État de Californie pour causer le cancer, des malformations congénitales ou d’autres dommages au

système reproducteur.

Se laver les mains après manipulation.

State/Province: ________ Postal Code: ________________Phone Number: (_____) - ____________ E-mail Address:_______________________________________ *Model Number: ____________________ *Serial Number: ____________________ Purchase Date: _____- ______-_______ Place of Purchase: ____________________________________

*Model Number and Serial Number are located on silver label on back of unit.

Page 20

Masterbuilt Manufacturing, Inc.

1 Masterbuilt Ct.

Columbus, GA 31907

Customer Service 1-800-489-1581

www.masterbuilt.com

MANUEL D'ASSEMBLAGE, D'ENTRETIEN ET D'UTILISATION

FUMOIR AU PROPANE MODÈLE 20051313

CE PRODUIT EST CONÇU POUR UN USAGE À L'EXTÉRIEUR SEULEMENT

*Le produit réel peut différer de l’image montrée

Outils requis pour l'assemblage : clé ajustable, tournevis cruciforme

ALERTE AU MONOXYDE DE CARBONE MISE EN GARDE

Le présent manuel renferme des renseignements

La combustion des copeaux de bois produit du

monoxyde de carbone, qui est un gaz sans odeur et

susceptible de causer la mort.

NE PAS brûler des copeaux de bois à l'intérieur des

maisons, des véhicules, des tentes, des garages ou

de tout lieu clos.

N'utilisez le produit qu'à l'extérieur

dans un endroit bien ventilé.

À défaut de suivre ces mises en garde et ces instructions, un incendie ou une explosion pourrait survenir,

entraînant des dommages matériels et des blessures, voire la mort.

importants nécessaires pour le bon assemblage et

l'utilisation sécuritaire de l'appareil.

Lisez et observez toutes les mises en garde, ainsi

que l'ensemble des instructions avant d'assembler

et d'utiliser cet appareil.

Reportez-vous à ces avertissements et instructions

lors de son utilisation.

Conservez ce manuel pour consultation ultérieure.

Page 21

Masterbuilt Manufacturing, Inc.

1 Masterbuilt Ct.

Columbus, GA 31907

Customer Service 1-800-489-1581

www.masterbuilt.com

MANUAL DE ARMADO, USO Y MANTENIMIENTO

ADVERTENCIAS E INFORMACIÓN DE SEGURIDAD

AHUMADOR DE PROPANO MODELO 20051313

ESTE PRODUCTO ES ÚNICAMENTE PARA USAR AL AIRE LIBRE

*El producto real puede diferir de la imagen que se muestra

Herramientas necesarias para el armado: llave inglesa, destornillador Phillips

PELIGRO DE EMISIÓN DE MONÓXIDO

DE CARBONO

Este manual contiene información importante,

La combustión del carbón produce monóxido de

carbono, que es inodoro y que puede causar la

muerte.

NO haga arder trocitos de madera dentro de casas,

vehículos, carpas, cocheras o áreas cerradas.

Use este aparato únicamente al aire libre, en

lugares bien ventilados.

El no seguir debidamente estas advertencias e instrucciones puede ocasionar incendios o

explosiones, que pueden causar daños materiales, lesiones o la muerte.

necesaria para armar y usar este aparato de

Lea y siga todas las instrucciones y

advertencias antes de armar y usar este

Lea y siga todas las instrucciones y

advertencias cuando use este aparato.

Guarde este manual, para que lo pueda

ADVERTENCIA

forma segura y correcta.

aparato.

consultar en el futuro.

Page 22

PELIGRO PELIGRO

Si siente olor a gas:

1. Cierre el paso de gas al aparato.

2. Apague toda llama al descubierto.

3. Abra o quite la puerta.

4. Si el olor persiste, aléjese del aparato y llame a los bomberos inmediatamente.

EL NO SEGUIR ESTAS INSTRUCCIONES PUEDE OCASIONAR INCENDIOS, EXPLOSIONES O

QUEMADURAS, QUE PUEDEN PROVOCAR DAÑOS MATERIALES, LESIONES O LA MUERTE.

ADVERTENCIAS E INFORMACIÓN GENERAL DE SEGURIDAD

1. Nunca deje desatendido el aparato mientras esté funcionando.

2. Nunca use este aparato a menos de 10 pies (3 m) de distancia de otra estructura, material combustible o tanque de gas.

3. Nunca haga funcionar el aparato a menos de 25 pies (7.5 m) de distancia de recipientes con líquidos inﬂ amables.

4. Si se produjera un incendio, aléjese del aparato y llame inmediatamente a los bomberos. Nunca intente extinguir con agua un incendio provocado por aceite o por grasa.

LEA TODAS LAS INSTRUCCIONES

• Esta unidad sólo se puede usar en exteriores.

• Nunca la use en lugares cerrados, como patios, garajes, ediﬁ caciones o tiendas de campaña.

• Nunca la use en vehículos de recreo ni en embarcaciones.

• Nunca haga funcionar esta unidad bajo ninguna estructura techada, como cubiertas de techo, cocheras, toldos o aleros.

• Nunca la use como calentador.

• Manténgala a una distancia mínima de 10 pies (3 m) de toda estructura techada, pared, baranda u otros tipos de estructuras.

• Deje un espacio mínimo de 10 ft (3 m) entre la unidad y todo tipo de material combustible, como madera, plantas secas, hierba, matorrales, papel o lona.

• Mantenga el aparato limpio y libre de materiales combustibles como la gasolina y otros líquidos y gases inﬂ amables.

• Úsela sobre superﬁ cies niveladas, estables y no combustibles, como las de tierra, hormigón, ladrillos o roca.

• En todo momento, mantenga a los niños y a las mascotas alejados de la unidad. NO permita que los niños

usen la unidad.

• Este aparato funciona con llamas al descubierto. Mantenga las manos, el cabello y la cara alejados de las llamas del quemador. No se incline sobre el quemador cuando lo encienda. El pelo y la ropa suelta se pueden incendiar.

• Antes de mover o de guardar la unidad, deje que se enfríe a menos de 115º F (46º C).

• Evite que la unidad reciba golpes o impactos.

• Mientras se usa, y durante el tiempo en que se enfría, la unidad permanece CALIENTE. Use mitones o guantes protectores.

• El consumo de alcohol y el uso de medicamentos, ya sean adquiridos con receta o no, pueden afectar la capacidad del usuario para ensamblar correctamente y manipular de forma segura la unidad.

• Nunca use utensilios de cocina de vidrio, plástico o cerámica con este aparato.

• No permita a nadie realizar ningún tipo de actividad alrededor de la unidad mientras esté en uso, o luego de usarla, déjela enfriar.

• Se recomienda no usar accesorios que no sean los suministrados por Masterbuilt Manufacturing, Inc.

• Nunca use esta unidad para otro ﬁ n que no sea aquel para el cual ha sido diseñada. Esta unidad NO está fabricada para el uso comercial.

LAS ADVERTENCIAS Y

GARANTÍA LIMITADA

Masterbuilt garantiza que, por un plazo de 90 días contados desde la fecha de la compra original en el establecimiento minorista, sus productos no tendrán defectos de materiales ni de fabricación, siempre que se armen, se usen y se cuiden correctamente y como se indica. La garantía de Masterbuilt no ampara la pintura de acabado, pues ésta se puede deteriorar por el calor con el uso normal. La garantía de Masterbuilt no ampara la oxidación de la unidad. Para hacer reclamos en virtud de la garantía, Masterbuilt exige que se presente una prueba razonable de la compra, de modo que le sugerimos que conserve el comprobante. Toda obligación en virtud de la garantía termina en la fecha de vencimiento de la misma. Durante el período de vigencia de la garantía, Masterbuilt, a su criterio, reparará o cambiará los componentes defectuosos, sin costo alguno, y el pago del envío correrá a cargo del propietario del producto. Si Masterbuilt exige la devolución de los componentes en cuestión para inspeccionarlos, Masterbuilt pagará los gastos de envío por la devolución de los artículos solicitados. Esta garantía no incluye los daños a la propiedad causados por el uso indebido, el maltrato y los accidentes, los daños sufridos durante el transporte, o los daños causados por el uso con ﬁ nes comerciales de este producto.

Esta garantía expresa es la única garantía que ofrece Masterbuilt y reemplaza toda otra garantía, expresa o implícita, incluyendo las garantías implícitas sobre su idoneidad para su comercialización o para algún otro ﬁ n en particular. Ni Masterbuilt ni los establecimientos que venden este producto están autorizados a ofrecer garantías o a prometer recursos adicionales o incongruentes con los antes especiﬁ cados. La responsabilidad máxima de Masterbuilt no excederá, en ningún caso, el precio que pagó el consumidor/ comprador original por la compra del producto. En algunos estados no se permite la exclusión ni la limitación de los daños accesorios o indirectos. En tal caso, es posible que las limitaciones y exclusiones anteriores no correspondan a su caso.

Sólo para los residentes de California: No obstante esta limitación de la garantía, se aplicará la siguiente restricción especíﬁ ca: en el caso en que no sea comercialmente viable dar mantenimiento, reparar o cambiar el producto, el minorista que vende este producto o Masterbuilt le reembolsarán el precio de compra pagado por el mismo, menos la cantidad directamente atribuible al uso dado por el comprador original, antes de haber descubierto la falla. El propietario debe llevar el producto al establecimiento que lo vende, para recibir los servicios en virtud de la garantía. Esta garantía expresa le otorga derechos especíﬁ cos; es posible que usted tenga además otros derechos que pueden variar de un estado a otro.

Visite el portal en www.masterbuilt.com

o llénela y devuélvala a

la atención de: Warranty Registration

Masterbuilt Mfg. Inc.

1 Masterbuilt Court - Columbus, GA31907

Nombre: _________________________________Dirección:__________________________Ciudad:_______________ Estado/provincia: ________ Código postal: ________________Número de teléfono: (_____) - ____________ Dirección de correo electrónico:_________________________________ Número de modelo: __________ Número de serie: ____________________ Fecha de compra: ____- _____- _______ Lugar de compra: _________________

* Número de modelo y número de serie se encuentran en la etiqueta plateada en la parte posterior de la unidad.

MEDIDAS DE PRECAUCIÓN

IMPORTANTES CONTINÚAN EN LA PÁGINA 2.

Page 23

RECETAS PARA AHUMAR EN EL MASTERBUILT

SALMÓN RELLENO AHUMADO

Rinde 4 porciones

INGREDIENTES:

Salmón (eviscerado) 4 - 5 lb. (1.8 - 2.2 kg) Aceite 3 cdas Cebollín (picado) Tomate (pelado y picado) 1 taza Eneldo (fresco y picado) Cubitos de pan (secos) Apio (picado) Sal Pimienta con limón Ajo (picado) 1 diente

MADERA SUGERIDA PARA EL AHUMADO: Trocitos de madera

/4 de taza

/2 taza

/4 de taza

/4 de cdta.

/2 cdta.

INSTRUCCIONES: Prepare el salmón y úntelo con el aceite. En un tazón pequeño, mezcle los demás ingredientes. Rellene el salmón con la mezcla. Coloque el salmón en una lámina gruesa de papel aluminio, previamente doblada y engrasada. Colóquelo en el ahumador, a una temperatura de 225° F (107° C) y déjelo cocer durante 3 o 4 horas. Verifique que quede espacio en ambos lados del papel, para que circule el aire dentro del ahumador.

JAMÓN GLASEADO CON JARABE DE ARCE

Rinde de 6 a 8 porciones

INGREDIENTES:

Pata o paleta de jamón 5 -7 lb. (2.2 - 3.1 kg) (totalmente cocida, con el hueso)

Jarabe de arce 1 1/2 taza Jengibre 1 cdta. Nuez moscada Pimienta de Jamaica Clavos de olor 16 enteros Rodajas de piña (en conserva) 1 lata

Cerezas al marrasquino 1 frasco

MADERA SUGERIDA PARA EL AHUMADO: Trocitos de madera de nogal americano o de mesquite

/4 de cdta.

/2 cdta.

INSTRUCCIONES: Quite el pellejo grueso y la grasa, dejando una capa alrededor del jamón, de 1/2" (13 mm) de grosor, como máximo. Haga hendiduras en el jamón. En un tazón pequeño, mezcle el jarabe de arce, el jengibre, la nuez moscada y la pimienta de Jamaica (Allspice). Coloque el jamón en un plato grande y úntele la mezcla del jarabe. Deje reposar la carne en la mezcla del jarabe durante 1 a 2 horas; úntele la mezcla a menudo, hasta que alcance la temperatura ambiente. Cuando el jamón esté listo para el ahumado, sáquelo del plato y húndale los clavos de olor. Coloque el jamón en el ahumador a 225° F (107° C) Ahúmelo durante 2 o 3 horas. Úntelo con la mezcla del jarabe dos veces, al menos, durante dicho tiempo. Cuando falte una hora para terminar el ahumado, adorne el jamón con la conserva de piña y las cerezas, y vuélvalo a untar. La temperatura interna del jamón debe ser de 130° F a 140° F (54 ° a 60° C) cuando esté cocido.

ADVERTENCIAS E INFORMACIÓN GENERAL DE SEGURIDAD

• Úsela siempre en conformidad con los códigos de prevención de incendios locales, estatales y federales correspondientes.

• Use un tanque de gas de 20 lb. (9 kg) que cuente con un collarín de protección (el tanque no viene con la unidad)

• La instalación del aparato debe cumplir con las disposiciones de los códigos locales o, en su defecto, con la norma ANSIZ54.58/NFPA 149 del Código nacional sobre gases combustibles (o National Fuel Gas Code) respecto al almacenamiento y el manejo de gases de petróleo licuado, la norma ANSI/NFPA 1 del Código para las instalaciones de gas natural y gas propano (o Natural Gas Installation Code), la norma respecto al almacenamiento y el manejo de gas propano, la norma CSA B149.2, o la norma ANSI A119.2/NFPA 1192 respecto a los vehículos de recreo y la serie CSA Z.240 RV del Código para el uso de vehículos de recreo.

• El tanque de gas que se utilice debe estar fabricado e identiﬁ cado de acuerdo con las especiﬁ caciones para tanques de gas del Departamento de Transporte de los Estados Unidos (DOT) o las normas para tanques, esferas y tuberías referente al transporte de mercancías peligrosas, CAN/CSA-B339.

• Cada vez que utilice la unidad, siempre realice la prueba con agua jabonosa (consulte las instrucciones de la prueba con agua jabonosa de este manual).

• Antes de cada uso, revise todas las tuercas, tornillos y pernos para conﬁ rmar que estén bien apretados y ﬁ jados.

• Antes de cada uso, inspeccione la manguera de gas para detectar cualquier daño.

• Desconecte siempre el tanque de gas de la unidad cuando no la esté usando.

• Durante el funcionamiento de la unidad, nunca conecte o desconecte el tanque de gas ni mueva o modiﬁ que las conexiones de gas.

• Nunca use tanques de gas que presenten signos de: abolladuras, boquetes, bultos, daños causados por el fuego, erosión, fugas, oxidación excesiva u otros tipos evidentes de daños externos. Esto puede resultar peligroso, el tanque se debe llevar a un proveedor de propano licuado para su inspección.

• Se DEBE usar la unidad de regulador y manguera suministrada con la unidad. Llame al Servicio de atención al cliente de Masterbuilt por el 1-800-489-1581 para pedir piezas de repuesto.

• Cuando encienda el quemador, retire todas las piezas del ahumador para evitar explosiones ocasionadas por la acumulación de gas.

• Si la ignición no ocurre en el plazo de cinco segundos usando el botón del quemador, gire la válvula de

control de gas a la posición de apagado y espere cinco minutos y repite procedimientos de la iluminación

• Mantenga la manguera de suministro de gas alejada de la unidad mientras esté en uso.

• Mantenga la manguera de suministro de combustible alejada de toda superﬁ cie caliente.

• NO obstruya el ﬂ ujo de combustible ni la ventilación. Mantenga despejados y sin basura los oriﬁ cios de ventilación del cuerpo del tanque.

• Cuando termine de usar el aparato, siempre CIERRE primero la válvula de control del regulador, y luego la del tanque.

• Cuando no se use la parrilla, el paso de gas se DEBE cerrar desde el tanque.

• NO guarde tanques de gas de repuesto debajo ni cerca de la unidad. La válvula de seguridad del tanque puede recalentarse y permitir la liberación de gas, lo que puede provocar la muerte o lesiones graves.

• Nunca cargue el tanque a más del 80% de su capacidad máxima, de lo contrario el tanque puede despedir gas y provocar la muerte o lesiones graves.

• Si observa, huele o escucha una fuga de gas, aléjese de inmediato del tanque y llame a los bomberos. Los incendios pueden ocasionar lesiones graves o ser fatales.

• Cuando no use el tanque, colóquele una coﬁ a contra el polvo a la salida de la válvula. Instale sólo la coﬁ a contra polvo que se suministra con el tanque. Otras coﬁ as o tapones podrían ocasionar fugas.

• Los tanques se DEBEN guardar al aire libre, fuera del alcance de los niños, y NO se deben guardar en una ediﬁ cación, garaje o área cerrada.

• Este aparato no se debe usar para freír pavos.

GUARDE ESTAS INSTRUCCIONES

SEA PARTE DE NUESTRO “DADGUM BUENO” COMUNIDAD EN LÍNEA:

www.masterbuilt.com | www.dadgumthatsgood.com | www.facebook.com/masterbuilt

Twitter @Masterbuilt @JohnMcLemore @Dadgum atsGood

ADVERTENCIA

PROPUESTA 65 DE CALIFORNIA

1. Los productos que se generan por combustión al usar este aparato, contienen substancias

químicas que en el estado de California se consideran causantes de defectos congénitos, daños al aparato reproductor o cáncer.

2. Este producto puede contener plomo, una substancia química que, en el estado de California,

se considera causante de defectos congénitos y de otros trastornos al sistema reproductor.

Lávese las manos después de manejar este producto.

Page 24

PROCEDIMIENTO Y ADVERTENCIAS PARA LA PRUEBA CON AGUA JABONOSA

RECETAS PARA AHUMAR EN EL MASTERBUILT

GUÍA PARA AHUMAR CARNES CON LEÑA

ADVERTENCIAS

La prueba con agua jabonosa SE DEBE realizar cada vez que se conecte el cilindro al quemador o a la manguera, o

cada vez que se utilice la unidad.

• La prueba con agua jabonosa SE DEBE realizar al aire libre, en un área bien ventilada.

• Cuando haga la prueba con agua jabonosa, mantenga el ahumador alejado de las llamas al descubierto, las chispas o los cigarrillos.

• El ahumador está diseñado para funcionar solamente con gas propano. Con esta unidad, utilice sólo tanques identiﬁ cados como de gas propano. Este producto NO funciona con gas natural.

• Nunca compruebe la existencia de fugas con llamas al descubierto.

PREPARACIÓN:

• Retire todo utensilio de cocina del ahumador.

• Veriﬁ que que el regulador y la válvula del tanque estén en la posición de apagado (OFF).

• Prepare la solución de agua jabonosa: (1) parte de líquido lavaplatos (o más, si lo desea), mezclada con (3) partes de agua.

• Aplique la solución jabonosa a la válvula del tanque, el regulador y toda la manguera, hasta el quemador.

Aplique la solución a la parte

inferior del panel de control

dónde se conectan el quemador

y la manguera

Los resultados de la prueba son

negativos cuando se producen

burbujas.

Aplique solución a la

válvula del tanque de gas.

Aplique solución al

regulador y a todo lo

largo de la manquera.

SABOR A LEÑA

Nogal americano

Sabor acre, ahumado y parecido

al tocino

Mesquite

Sabor dulce y delicado

Aliso

Sabor delicado y ahumado

Pacana

Sabor pronunciado y vigoroso

Arce

Sabor dulce y sutil

Manzano

Sabor dulce y delicado

Cerezo

Sabor dulce y delicado

AVES DE CORRAL

PESCADO JAMÓN

CARNE DE

RES

CARNE DE

CERDO

CORDERO

(sólo se muestra la parte trasera del

ahumador, para evitar confusiones)

CÓMO SOMETER A PRUEBA LA VÁLVULA DE GAS:

• ABRA la válvula del tanque y observe si salen burbujas. NO DEJE QUE EL GAS SALGA POR MÁS DE 12

SEGUNDOS. Si aparecen burbujas, deténgase, CIERRE el tanque y vuelva a apretar la conexión. Repita la prueba.

CÓMO SOMETER A PRUEBA EL REGULADOR Y LA MANGUERA:

• DESPUÉS de que la válvula del tanque haya pasado la prueba del agua jabonosa, llévela a la posición ON, abra la válvula de control del regulador dándole una vuelta completa y compruebe si aparecen burbujas en la parte de la válvula, a lo largo de la manguera y en la conexión con el quemador. NO DEJE QUE EL GAS SALGA POR MÁS DE 12 SEGUNDOS. Si aparecen burbujas, deténgase, gire primero la válvula del regulador y después la del tanque hacia la posición de apagado (OFF) y vuelva a apretar la conexión que presenta fuga de gas. Si la fuga ocurre en la manguera, DETÉNGASE, no utilice la unidad. Debe cambiar la manguera.

• Cuando termine la prueba y no haya fugas, espere 5 minutos hasta que se disipen los vapores antes de volver encender la cocina.

SI LAS BURBUJAS SIGUEN APARECIENDO EN CUALQUIER FASE DE LA PRUEBA, DETÉNGASE, NO UTILICE

LA UNIDAD. COMUNÍQUESE CON EL DISTRIBUIDOR DE PROPANO DE SU ZONA O CON

EL SERVICIO DE ATENCIÓN AL CLIENTE DE MASTERBUILT, AL 1-800-489-1581.

RECETAS PARA AHUMAR EN EL MASTERBUILT

PAVO AHUMADO

Rinde de 6 a 8 porciones

INGREDIENTES:

Pavo Sal 1 cda. Azúcar 2 cdas. Canela 1-2 cdtas.

Manzana (deshuesada, pelada y cortada en cuartos)

Cebolla (cortada en cuartos) 2 medianas Tallos de apio con hojas 4 tallos

MADERA SUGERIDA PARA EL AHUMADO: Trocitos de madera de nogal americano o de manzano

10 -14 lb. (4.5 - 6.3 kg

1 mediana

)

INSTRUCCIONES: Si es necesario, descongele el pavo siguiendo las instrucciones señaladas en la envoltura. Retire los menudos y el pescuezo. Enjuáguelo, escúrralo y séquelo con una toallita. Espolvoree sal en la cavidad del pavo. Mezcle el azúcar y la canela en un tazón pequeño. Empape los trozos de manzana en la mezcla. Rellene la cavidad del pavo con la manzana, las cebollas y el apio. Ciérrela con pinchos de brocheta. Ate los extremos de las patas a la cola, con cordel de cocina. Levante las puntas de las alas, páselas hacia atrás y métalas bajo el espinazo del ave. Caliente el ahumador a 225° F (107° C). Coloque el pavo sobre la rejilla de cocción y cocínelo durante 8 a 12 horas o hasta que la temperatura interna de los muslos llegue a 180° F (82° C). Cubra el pavo y deje que se enfríe o repose 20 minutos antes de cortarlo. Sírvalo.

Nota: Con esta unidad, utilice un tanque de gas de 20 lb. (9 kg) que tenga un collar protector.

El tanque NO viene incluido con esta unidad.

Page 25

OBJETO TAMAÑO TEMP.

Estofado (brazo,

lomo, paletilla,

paleta)

Falda

Lomo asado (con

hueso)

Lomo asado

(sin hueso)

Costillas de

cerdo

Pollo

(2 pollos enteros)

Pavo

Salmón

Filetes

Filetes de pes-

cado

Camarones,

almejas, patas de

cangrejo

Codorniz,

paloma, etc.

Faisán, pato, etc.

de 4 a 5 lb.

(de 1.8 a 2.3 kg)

de 6 a 10 lb.

(de 2.7 a 4.5 kg)

de 3 a 4 lb.

(de 1.4 a 1.8 kgs)

de 3 a 5 lb.

(de 1.4 a 2.3 kg)

de 4 a 6 lb.

(de 1.8 a 2.7kgs)

de 2 a 3 lb. cada uno

(de 0.9 a 1.4 kg)

de 11 a 13 lb.

(de 5.0 a 5.9 kg)

de 2 a 4 lb.

(de 0.9 a 1.8 kgs)

de 2 a 4 lb.

(de 0.9 a 1.8 kgs)

de a 5 lb.

(de a 2.3 kgs)

de 12 a 16 aves

de 5 a 7 lb.

(de 2.3 a 3.2 kg)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

225° F

(107° C)

TABLA DE AHUMADO

TROCITOS DE

MADERA

CARNE DE RES

de 2 tazas

(de 0.47 l)

3 tazas (0.83 l)

CARNE DE CERDO

2 tazas (0.56 l)

1 tazas (0.24 l)

2 tazas (0.56 l)

AVES DE CORRAL

1 tazas (0.24 l)

2 tazas (0.56 l) de 6 a 7.5 horas

MARISCOS

1 tazas (0.24 l)

AVES DE CAZA

1 tazas (0.24 l)

TIEMPO DE COC-

CIÓN

de 3 a 5 horas

de 6 a 8 horas

5 horas

de 2.5 a 4 horas

de 3 a 4.5 horas

de 2.5 a 3.5 horas

de 1 a 2 horas 145°F (63°C)

de 1.5 a 2.5 horas 165° F (74° C)

de 2.5 a 3.5 horas 165° F (74° C)

TEMP. INTERNA

140° F (60° C) crudo, 160° F

(71° C) medio

170° F (77° C) bien cocido

170° F (77° C)

Bien hecho

165° F (74° C)

Bien hecho

165° F (74° C)

Bien hecho

165° F (74° C)

Bien hecho

165° F (74° C)

Bien hecho

165° F (74° C)

Bien hecho

ADVERTENCIA

EFECTÚE LA "PRUEBA CON AGUA JABONOSA" ANTES DE CADA USO. LEA LA SECCIÓN DE "PRUEBA

CON AGUA JABONOSA" DEL MANUAL. APAGUE TODAS LAS LLAMAS ANTES DE CONECTAR EL

REGULADOR AL TANQUE DE GAS. CIERRE EL PASO DE GAS DESPUÉS DE CADA USO.

CÓMO CONECTAR Y USAR EL REGULADOR, EL QUEMADOR Y LA VÁLVULA DE GAS

EN EL SENTIDO DE LAS AGUJAS DEL RELOJ

12.25” (45 cm)

APROX.

AMARILLO

AZUL

1. Lea todas las instrucciones y las advertencias antes de encender el aparato.

EN SENTIDO

CONTRARIO A LAS

AGUJAS DEL RELOJ

17.75”

(45 cm)

APROX.

• Inspeccione la manguera antes de cada uso. Si muestra señales de desgaste, cortes o fugas, cambie la unidad. NO LA USE.

• Inspeccione el quemador antes de cada uso. Revise el quemador y el tubo del quemador para comprobar que no tenga insectos o nidos de insectos. Los tubos obstruidos pueden ocasionar fuegos por debajo del aparato.

• Conecte el regulador de la manguera al tanque de gas

1. Asegúrese de que la válvula del tanque esté cerrada. Gire la perilla en el sentido de

las agujas del reloj, hasta que no se pueda mover más.

2. Asegúrese de que la perilla de control del ahumador esté en posición cerrada (OFF).

3. Retire la tapa protectora del tanque y la tuerca de unión, si corresponde.

4. Centre e inserte la boquilla del regulador dentro de la toma de la válvula del tanque,

como se muestra en la ﬁ gura. Gire la tuerca de unión del regulador en el sentido de las agujas del reloj, hasta que no se mueva más. NO LA APRIETE DEMASIADO

• Efectúe la “Prueba con agua jabonosa”.

• A su vez utilizar cilindros de gas encendido, gire el control hacia la izquierda para saber

quemador conﬁ guración ALTA y presione el botón de encendido a la luz.

• Si la ignición no ocurre en el plazo de cinco segundos, gire la válvula de control de gas a

la posición de apagado y espere cinco minutos y repite procedimientos de la iluminación. Si todavía no ocurre la ignición, mire las direcciones ligeras del fósforo abajo.

• Después de mando a su vez el uso de control del quemador, luego gire el cilindro de gas.

• La perilla de control del quemador permite regular la altura de la llama del quemador. Para aumentar la llama, gire LENTAMENTE la perilla en el sentido de las agujas del reloj. Para reducir la llama, gire la perilla en sentido contrario a las agujas del reloj.

• Revise las llamas del quemador. Una LLAMA CORRECTA debe ser azul, con una pequeña porción amarilla en la punta. LA LLAMA INCORRECTA es demasiado amarilla e irregular. Si se produce una llama incorrecta, lleve la perilla de control del quemador a la posición OFF, cierre la válvula del regulador y la del tanque. Deje que la unidad se enfríe y, luego, limpie el quemador. Deje que el quemador se seque por completo antes de volverlo a encender.

INSTRUCCIONES DE ENCENDIDO CON CERILLAS

• Cuando la temperatura exterior sea menor que 65° F (18° C) y/o la altitud sobrepase los 3,500 pies (1067 m), es posible que se necesite un tiempo de cocción mayor. Use un termómetro para medir la temperatura interna y veriﬁ car que la carne esté completamente cocida.

• Abrir la puerta del ahumador durante la cocción puede prolongar el tiempo de cocción, debido a la pérdida de calor.

2. Revise la válvula del control y la válvula del tanque de gas para asegurarse de que estén en la posición de apagado (OFF) antes de conectar el tanque. Efectúe una prueba con agua jabonosa cada vez, antes de usar el aparato.

3. Abra la puerta durante el encendido.

4. Gire la válvula de control de gas a la posición de encendido (ON), gire la válvula del tanque de gas a la posición abierta.

5. Coloque un fósforo largo encendido lo suﬁ cientemente cerca como para que el quemador se prenda.

6. Después de cada uso, cierre la válvula de control de gas, y después cierre también la válvula del tanque . Antes de tocar, mover o guardar la unidad, deje que se enfríe totalmente.

Page 26

¡ALTO!

NO DEVUELVA EL PRODUCTO AL MINORISTA: Si necesita asistencia

con el armado, le faltan piezas o tiene piezas dañadas, llame al Servicio

de atención al cliente de MASTERBUILT, al 1-800-489-1581.

Cuando llame, tenga a mano el número de modelo y el número de serie.

Estos números ﬁ guran en una etiqueta plateada ubicada en la parte trasera de la unidad.

LISTA DE PIEZAS

FUNCIONAMIENTO DEL AHUMADOR

1. Remoje los trocitos de madera en agua, durante al menos unos 30 minutos.

2. Antes de encender la unidad, coloque 1-2 tazas (0.24 l - 0.56 l) de trocitos de madera en el cuenco de disco del quemador. Nunca use más de 2 tazas (0.56 l) de trocitos de madera a la vez. No use nunca trozos grandes de madera.

3. Siga las instrucciones de encendido del portafósforos (vea la pag. 4) para encender el ahumador.

4. Usando guantes protectores, coloque el recipiente para el agua en su posición. Vierta 1 chorrito de agua, jugo o vinagre en el recipiente para el agua. Esto añadirá sabor y humedad al alimento e impedirá que se seque.

PIEZA No CANTIDAD DESCRIPCIÓN PIEZA No CANTIDAD DESCRIPCIÓN

1 1 Parte principal del ahumador 14 1 Válvula (preensamblada) 2 1 Puerta del ahumador 15 1 Encendedor (preensamblado)

31 4 2 Pata 17 1 Quemador (preensamblado) 51 6 1 Caja del quemador 19 1 Cerradura para la puerta

7 1 Mango de la puerta 20 1 Protector contra el viento 82

10 1 Tazón para el agua 23 1 Regulador/manguera 11 1 Soporte del tazón de agua 24 1 Recipiente para la grasa 12 4 Parrilla de cocción 25 1 Pata Delantera Derecha 13 1 Termómetro 26 1 Pata Delantera Izquierda

Regulador de ventilación (preensamblado)

Panel de control

Asa de la parte principal

Tazón para combustión

16 1

18 1

21 10

22 1

Perilla de control (preensamblado)

Presilla del recipiente para la grasa

Piezas de apoyo para rejillas de cocción

Portafósforos con cadena (preensamblado)

5. Coloque las rejillas de cocción en el ahumador. Ponga el alimento en el centro.

• Se deben usar trocitos de madera para producir humo y crear el sabor ahumado.

• Los alimentos se deben colocar en el centro de las rejillas de cocción. Esto permite que los jugos de los alimentos caigan dentro del recipiente para el agua.

• Este equipo es un ahumador. Cuando se usan trocitos de madera, se desprende una gran cantidad de humo. El humo se escapa por las uniones y mancha de negro el interior del ahumador. Esto es normal.

• No abra la puerta del ahumador si no es necesario. Abrir la puerta del ahumador deja salir el calor y puede provocar llamaradas en la madera. Al cerrar la puerta, se volverá a estabilizar la temperatura y se apagarán las llamaradas

• A veces pueden ocurrir llamaradas cuando la puerta está abierta. Si los trocitos de madera se encienden, cierre la puerta de inmediato, espere a que la madera se queme y vuelva a abrir la puerta.

• No deje madera ni cenizas en el cuenco de disco del quemador. El cuenco de disco del quemador debe limpiarse antes de cada uso para evitar la acumulación de cenizas.

ALMACENAMIENTO SEGURO Y MANTENIMIENTO

• Revise periódicamente todos los herrajes de las partes armadas para veriﬁ car que la unidad funcione correctamente.

• Deje SIEMPRE que la unidad se enfríe completamente antes de manipularla.

• Limpie la unidad, y sus superﬁ cies especiales, tales como las rejillas de cocción, con productos de limpieza suaves. Frote su parte exterior con un paño húmedo. NO USE productos de limpieza para hornos.

• Cubra y guarde SIEMPRE la unidad fría, en un área protegida.

• La unidad está hecha de acero y puede oxidarse con el tiempo. Si aparece corrosión en las superﬁ cies exteriores, limpie el área con papel de lija o con lanilla de acero; después pinte esas áreas con una pintura resistente al calor.

• NUNCA PINTE LAS SUPERFICIES INTERIORES DE LA UNIDAD.

Page 27

ARMADO

LISTA DE HERRAJES

PASO 13

Cuando no se esté utilizando, cuelgue el regulador/manguera (23) en la manilla del cuerpo del ahumador (8), según se ilustra.

(A)

M6x12

Tornillo Phillips

Cant.: 28

(B)

No. 10 x 3/8

Tornillo autoroscante

Cant.: 4

(C)

M6x18

Tornillo Phillips

Cant.: 2

Tuerca de mariposa

(viene con el termómetro)

(D)

Cant.: 1

LISTA DE PIEZAS DE REPUESTO

PIEZA No PIEZA DE REPUESTO ART. No

1 Juego de la parte principal 9905100009

2 Puerta con la placa del logotipo 9905100012 3 Juego de regulador de

ventilación 4 Juego de patas 9905100002 5 Juego de tablero de control 9905100011 6 Juego de la caja del quemador 9905100005 7 Juego de la manilla de la

puerta 8 Juego de las manillas de la

parte principal 9 Tazón para combustión 911060006

9904090069

9905090003

9905100003

INSTRUCCIONES PARA EL CURADO DEL AHUMADOR

El curar su ahumador permitirá eliminar de la unidad las sustancias químicas y aceites que hayan quedado del proceso de fabricación, haciendo que se quemen. Cure el ahumador antes de usarlo por primera vez.

1. Efectúe la prueba con agua jabonosa (vea la pág. 3).

2. Con una servilleta o un trapo, aplique, frotando, una capa ligera de aceite de cocina sobre las rejillas de cocción y dentro de la puerta del ahumador. Asegúrese de que la bandeja para el agua esté instalada SIN AGUA.

3. Llene el cuenco de disco del quemador con hasta 2 tazas (0.56 l) de trocitos de madera y encienda el ahumador. Cierre la puerta.

4. Deje que el ahumador funcione durante unos 30 minutos. Asegúrese de que la temperatura alcance los 400° F (204° C).

5. Deje que la unidad se enfríe por completo.

6. Vuelva a aplicar una capa ligera de aceite de cocinar sobre las parrillas de cocción y en el interior de la puerta del ahumador.

7. Vuelva a encender el ahumador y deje que el aceite se queme durante 20 minutos.

• Cure su ahumador periódicamente para impedir su oxidación excesiva.

10 Tazón para el agua 9005100009 11 Soporte del tazón de agua 9005100016 12 Parrilla de cocción 9005100015 13 Juego del termómetro 9907090034 14 Juego de la válvula 990060291 15 Juego de la unidad del

16 Perilla de control 911060014 17 Quemador 9005100042 18 Presilla del recipiente para la

19 Juego del cerrojo de la puerta 990050222 21 Piezas de apoyo para rejillas

22 Portafósforo con cadena 908060003 23 Regulador/manguera 911060001 24 Recipiente para la grasa 9005100039 25 26

encendedor

grasa

de cocción

Juego de Pata Delantera Derecha Juego de Pata Delantera Izquierda Juego de herrajes 9905100008

Manual de instrucciones 9805130002

990060328

9005100025

9005100010

9905100021 9905100020

EL AHUMADOR AHORA ESTÁ LISTO PARA SU USO

¡ALTO!

NO DEVUELVA EL PRODUCTO AL MINORISTA: Si necesita asistencia

con el armado, le faltan piezas o tiene piezas dañadas, llame al Servicio

de atención al cliente de MASTERBUILT, al 1-800-489-1581.

Cuando llame, tenga a mano el número de modelo y el número de serie.

Estos números ﬁ guran en una etiqueta plateada ubicada en la parte trasera de la unidad.

Page 28

ARMADO

• ANTES DE ARMARLA, LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES.

• ARME LA UNIDAD EN UNA SUPERFICIE LIMPIA Y PLANA.

• HERRAMIENTAS NECESARIAS PARA EL ARMADO: LLAVE INGLESA, DESTORNILLADOR PHILLIPS

Coloque la parrilla con cuidado,

*El producto real puede ser diferente al que se

muestra en la ilustración.*

como se ilustra.

No apriete completamente los tornillos. Quizá necesite ajustar los marcos de las patas al armar el ahumador.

PASO 1

Coloque las patas traseras (4),

la pata delantera derecha (25) y la pata delantera izquierda (26) a la parte inferior del ahumador (1) con tornillos de estrella (A).

No apriete los tornillos todavía.

PASO 11

Inserte el pequeño extremo del gancho del clip de la grasa (18) Hacia arriba por el hoyo grande en el fondo del cuerpo del fumador (1),

Gire el clip de grasa hacia la derecha/izquierda para que sea apoyado por la pequeña lengüeta.

Coloque el recipiente para la grasa (24) en la presilla de modo que quede seguro.

Este recipiente se usa para recoger la grasa que chorrea.

Nota: Quizás se deba ajustar la presilla para que se adapte al diámetro del recipiente.

PASO 2

Ate el panel de control (5) a la pata delantera derecha (25) como se muestra usando los tornillos de

PASO 12

Cuelgue el portafósforos (22) en el costado del cuerpo del ahumador (1), como se ilustra.

estrella (A). Repetir en el lado opuesto

conectando el panel de control (5) a la pata delantera izquierda (26)

Page 29

ARMADO

PASO 9

Deslice las rejillas de cocción (12), sobre los apoyos de las rejillas (21).

PASO 3

Posicione la caja de quemador (6) sobre hoyo central en el fondo del cuerpo de fumador, alineando con cuidado difusor sobre oriﬁ cio de

válvula como mostrado. Conecte la caja de quemador al cuerpo del fumador usando tornillos de estrella. (A).

Ate ﬁ rmemente el alambre de ignición al encendedor piezoeléctrico en el panel de control como se muestra en la Figura B.

Venturi

Oriﬁ cio de válvula

Alambre de ignición

PASO 10

Inserte el tazón de agua (10) en el sostenedor del tazón de agua (11) y deslice el sostenedor del tazón de agua sobre los soportes de la rejilla de cocción (21)

Coloque el tazón de disco de llama (9) en el fumador como mostrado.

Encendedor piezo eléctrico

PASO 4

Ate el escudo térmico (20) a la caja de quemador (6) usando los tornillos autorroscantes (b) como se muestra.

En este momento, apriete todos

los herrajes.

ﬁ gura B

Page 30

ARMADO

PASO 5

Fije la manilla (8) al cuerpo del ahumador (1) con los tornillos (A).

PASO 7

Inserte el indicador de temperatura (13) en la puerta del fumador (2). Asegure en su lugar con la tuerca

de mariposa (D).

PASO 6

Inserte la manilla de la puerta (7) en la puerta (2). Fíjela con tornillos

Phillips (C).

PASO 8

Introduzca los apoyos de las rejillas de cocción (21) dentro del ahumador (1).

Masterbuilt 20051313 Owner's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
