Linksys PLEK500 Omrežni vmesnik Powerline
Uporabniški
priročnik
Omrežni vmesnik Powerline PLEK500
Vsebina
Pregled. . . . . . . . . . . . . . . . 2
Funkcije . . . . . . . . . . . . . . . . . . . . . 2
Kako deluje omrežje Powerline . . . . . . . . . . . . 3
Primer namestitve . . . . . . . . . . . . . . . . . . . . . . . . 3
Namestitev omrežja Powerline . . . . . . 4
Pregled namestitve . . . . . . . . . . . . . . . . . 4
Nasveti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Skupna raba internetnega dostopa. . . . . . . . . . . 4
Uvod
Dodajanje vmesnika Powerline v omrežje . . . . . . . . 4
Nastavitev dodatne varnosti . . . . . . . . . . . . . 5
Dodatna konguracija. . . . . . . . . . 5
Odpravljanje težav . . . . . . . . . . .7
Specikacije . . . . . . . . . . . . . .8
1
Omrežni vmesnik Powerline PLEK500
Uvod
Pregled
Zahvaljujemo se vam, ker ste izbrali ta komplet omrežnih vmesnikov Linksys
Powerline. Vmesniki se ponašajo s preprosto nastavitvijo in vam omogočajo, da
žične omrežne naprave povežete v domače omrežje.
• Komplet PLEK500 vključuje dva vmesnika Powerline PLE500 z enimi
vrati.
Če želite ustvariti omrežje Powerline, potrebujete vsaj dva vmesnika Powerline.
Enega priklopite na omrežni usmerjevalnik, drugega pa na računalnik ali drugo
omrežno napravo v kateri koli sobi hiše.
Dodatno pomoč lahko dobite pri naši stalni nagrajeni podpori na naslovu
Linksys.com/support.
Funkcije
Powerline – indikator Powerline sveti, ko je vmesnik povezan v
omrežje Powerline. Indikator aktivnost omrežja označuje tako, da
utripa.
Ethernet – indikator Ethernet sveti, ko je ožičena omrežna naprava
vklopljena in priklopljena v ethernetna (omrežna) vrata vmesnika.
Indikator aktivnost omrežja označuje tako, da utripa.
Vklop/izklop – indikator vklopa/izklopa sveti, ko je vmesnik
vklopljen.
Ethernet – ta vrata so povezana z računalniki ali drugimi omrežnimi
napravami.
Ponastavi – če želite obnoviti privzete tovarniške nastavitve
(vključno z dodatnimi varnostnimi nastavitvami in omrežnim
geslom), s koničastim predmetom pritisnite in vsaj deset sekund
držite gumb Ponastavi.
Gumb za preprosto vzpostavitev povezave HomePlug –
konfigurira dodatne varnostne nastavitve (omrežno geslo) za
omrežje Powerline.
2
Omrežni vmesnik Powerline PLEK500
Kako deluje omrežje Powerline
Skozi vso hišo ali pisarno poteka električna napeljava, ki v vtičnice v vsaki sobi
prinaša električno energijo. Običajno ožičeno ethernetno omrežje povezuje
ožičene omrežne naprave z ethernetnimi omrežnimi kabli. Omrežje Powerline
uporablja za kable kar obstoječo hišno napeljavo.
Če želite ustvariti omrežje Powerline, uporabite dva ali več vmesnikov Powerline.
Vsaka naprava v omrežju Powerline mora biti povezana z vmesnikom Powerline.
• PLE500 ima ena ethernetna vrata. Ena od teh naprav se v omrežju
Powerline običajno uporablja za povezavo brezžičnega usmerjevalnika
omrežja s hišno povezavo. Eno od teh naprav lahko v kateri koli sobi
uporabite tudi zato, da eno ožičeno ethernetno napravo povežete z
omrežjem Powerline.
Ko omrežje Powerline dodate obstoječemu omrežju, ostanejo povezave med
internetom, modemom in usmerjevalnikom enake.
Primer namestitve

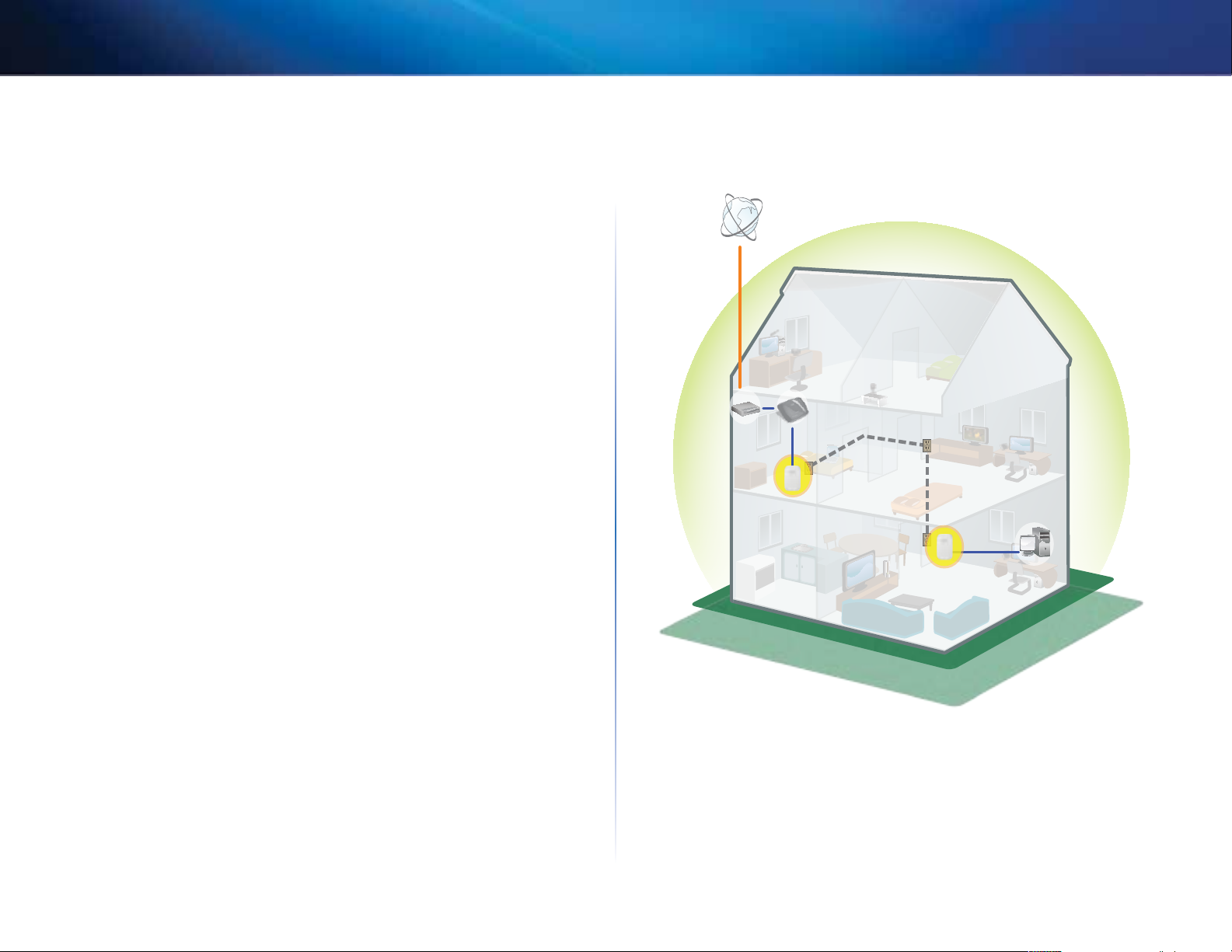

Na diagramu je prikazano osnovno omrežje Powerline v hiši. Usmerjevalnik
v zgornjem nadstropju je povezan z vmesnikom Powerline, ki je priklopljen v
električno vtičnico. V spodnjem nadstropju je računalnik povezan z vmesnikom
Powerline, ki je priklopljen v električno vtičnico.
Usmerjevalnik prek domače napeljave razširi lokalno omrežje na igralno konzolo
in namizni računalnik v dnevni sobi. Internetni dostop, datoteke in tiskalnike je
mogoče uporabljati z računalnikoma in drugimi omrežnimi napravami. Spletne
igre lahko udobno igrate v dnevni sobi v spodnjem nadstropju, pri tem pa
uporabljate hitro internetno povezavo usmerjevalnika in modema v zgornjem
nadstropju.
Uvod
Usmerjevalnik
Modem
PLE500
Računalnik
PLE500
Igralna
konzola
3
Omrežni vmesnik Powerline PLEK500
Uvod
Namestitev omrežja Powerline
Pregled namestitve
Namestitev omrežja Powerline:
• Prepričajte se, ali imate internetni dostop in delujoče domače omrežje.
• Postavite internetni dostop v skupno rabo z omrežjem Powerline.
• Namestite vmesnike Powerline v vsako sobo, kjer želite povezati ožičeno
omrežno napravo.
Nasveti
• Če je mogoče, priklopite vse vmesnike Powerline neposredno v stensko
vtičnico in ne v podaljšek, razdelilnik ali prenapetostno zaščito.
• Če morate vmesnik Powerline priklopiti v razdelilnik, naj vanj ne bodo
priklopljene druge elektronske naprave.
• Za napredno konfiguracijo vmesnika si oglejte “Dodatna konfiguracija”
na strani 5.
Skupna raba internetnega dostopa
Če želite omogočiti skupno rabo internetnega dostopa prek omrežja Powerline,
povežite usmerjevalnik z omrežjem Powerline (običajno z vmesnikom
Powerline z enimi vrati, kot je PLE500).
Povezava brezžičnega usmerjevalnika z omrežjem Powerline:
1.
Vmesnik Powerline z enimi vrati priklopite v vtičnico blizu brezžičnega
usmerjevalnika. Indikator vklopa/izklopa vmesnika zasveti.
2.
Priložen ethernetni omrežni kabel priklopite v vrata vmesnika in v prosta
vrata na zadnji strani brezžičnega usmerjevalnika. Indikator Ethernet
vmesnika zasveti. Zdaj lahko omrežje Powerline razširite na preostanek
svojega doma.
OPOMBA
Za nastavitev dodatne varnosti si oglejte “Nastavitev dodatne
varnosti” na strani 5.
Dodajanje vmesnika Powerline v omrežje
Ko je usmerjevalnik obstoječega omrežja povezan z vmesnikom Powerline,
lahko dodate vmesnike v drugih sobah.
Povezava dodatnega vmesnika Powerline:
1.
Vmesnik priklopite v vtičnico blizu omrežnih naprav, ki jih želite povezati.
Indikator vklopa/izklopa vmesnika zasveti. Indikator Powerline utripa, ko
je povezava vzpostavljena, pa sveti.
2.
Omrežni kabel naprave priklopite v prosta vrata vmesnika Powerline.
Indikator Ethernet utripa, ko je povezava vzpostavljena, pa sveti.
4
Omrežni vmesnik Powerline PLEK500
Uvod
Nastavitev dodatne varnosti
OPOMBA
Naprave, povezane z vmesniki Powerline, bodo med nastavitvijo
varnosti začasno izgubile internetno povezavo.
Konfiguracija dodatne varnosti vseh omrežnih vmesnikov:
1.
Na prvem vmesniku pritisnite in vsaj eno sekundo držite gumb za
preprosto vzpostavljanje povezave HomePlug , dokler ne začne
indikator Powerline počasi utripati. Vmesnik ustvari nov omrežni
ključ, ki ga uporabi omrežje Powerline.
2.
Na vseh drugih vmesnikih pritisnite in vsaj eno sekundo držite gumb
za preprosto vzpostavitev povezave HomePlug , dokler ne začne
indikator Powerline počasi utripati. Ko indikator preneha utripati, je
bil nov ključ omrežja posredovan vmesniku.
OPOMBA
Naprave, povezane z vmesniki, bodo internetni dostop ponovno
pridobile v petih minutah.
Dodatna konfiguracija
Če imate pri povezovanju vmesnikov težave ali želite nastaviti naprednejše
možnosti, uporabite pripomoček za dodatno konfiguracijo.

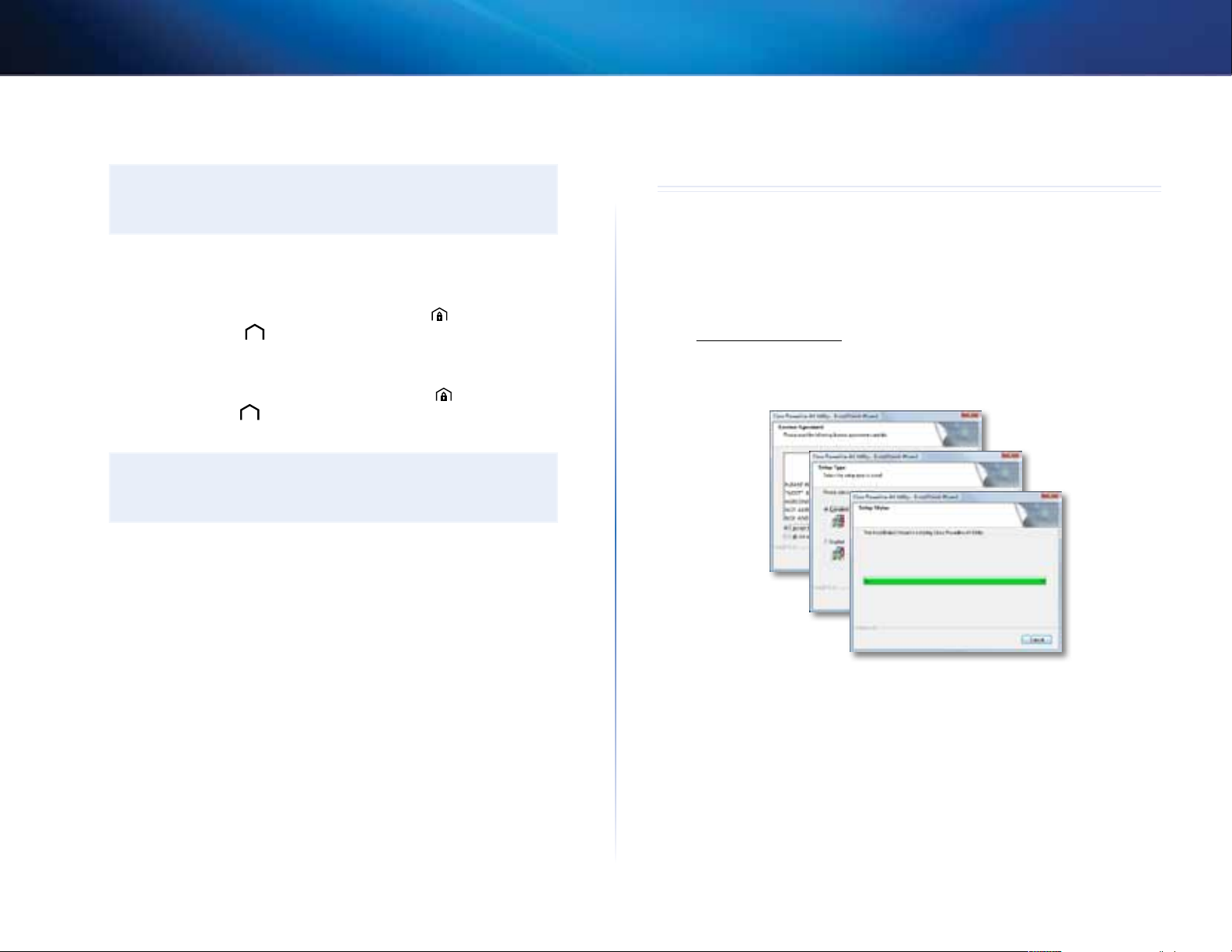

Namestitev pripomočka za konfiguracijo:
1.
Prenesite pripomoček s strani za podporo izdelka na naslovu
Linksys.com/support.
2.
Zaženite preneseno namestitveno datoteko in sledite navodilom na
zaslonu.
Uporaba pripomočka za konfiguracijo:
1.
Po namestitvi pripomočka:
Na sistemih Windows:
a.
Kliknite Start, All Programs (Vsi programi), Cisco Systems in Cisco
Powerline AV2 Utility. Pripomoček se odpre.
Na sistemih Macintosh:
a.
Dvokliknite ikono CD-ja na namizju in nato še ikono Setup (Nastavitev).
5
Omrežni vmesnik Powerline PLEK500
2.

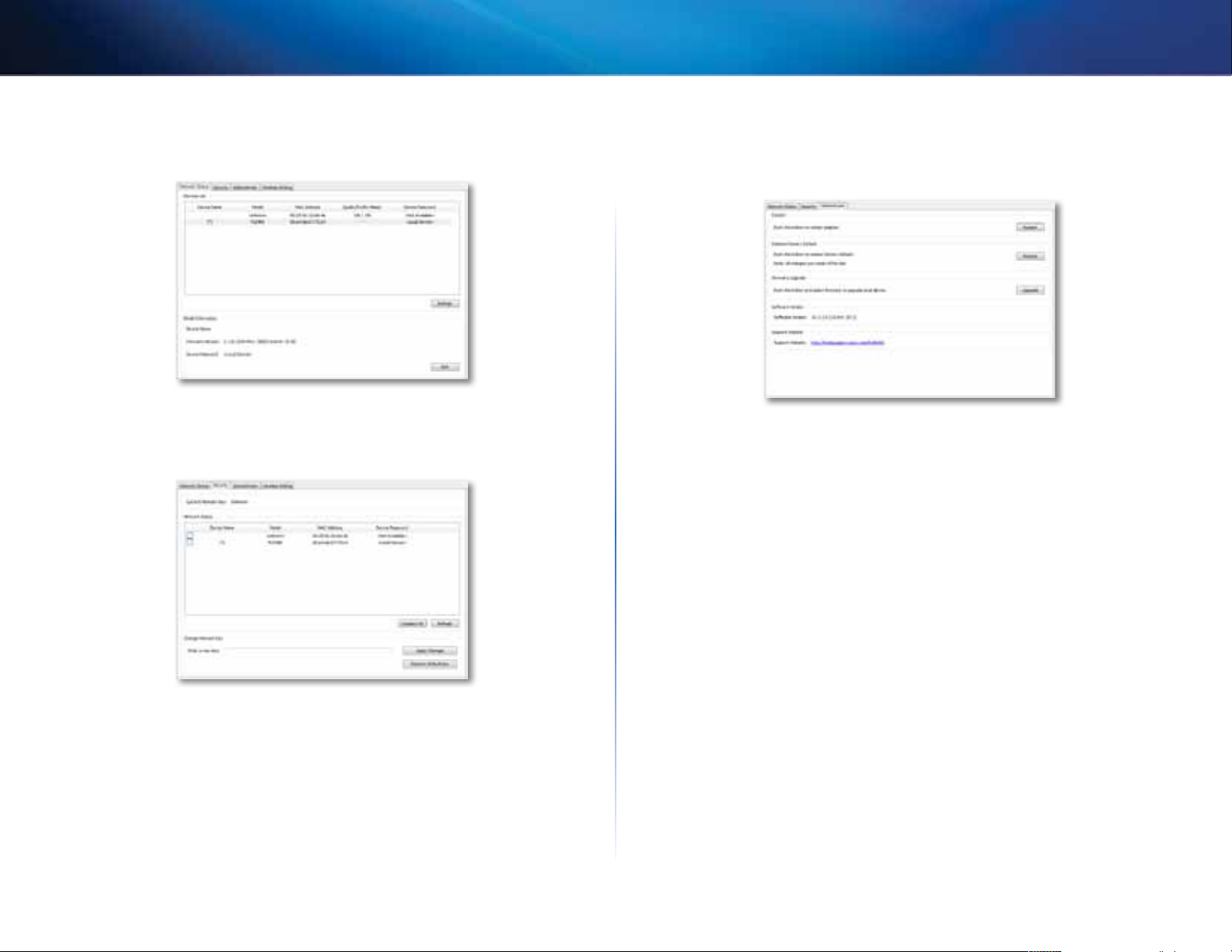

Kliknite zavihek Network Status (Stanje omrežja), če si želite ogledati
podrobnosti vmesnikov Powerline, ki so povezani z omrežjem.
3.
Kliknite zavihek Security (Varnost), če želite ročno spremeniti omrežni
ključ vsake naprave. Če morate obnoviti privzeti ključ, kliknite Restore
Default Key (Obnovi privzeti ključ).
4.
Kliknite zavihek Administrator (Skrbnik), če želite ponovno zagnati
vmesnik, obnoviti privzete tovarniške nastavitve ali nadgraditi vgrajeno
programsko opremo vmesnika.
Nastavitve za vmesnike se uporabijo takoj. Za izhod iz pripomočka
zaprite okno.
Uvod
6
Omrežni vmesnik Powerline PLEK500
Odpravljanje težav
Ko namestite vmesnik Powerline, se ne vklopi noben indikator.
Sledite tem navodilom:
1.
Vmesnik odklopite iz vtičnice.
2.
Ethernetni omrežni kabel odklopite iz vmesnika.
3.
Počakajte pet sekund.
4.
Ethernetni omrežni kabel ponovno priklopite v vmesnik.
5.
Vmesnik ponovno priklopite v vtičnico.
6.
Če s tem težave ne odpravite, preverite, ali vtičnica deluje pravilno. Vanjo
priklopite drugo napravo in jo poskusite vklopiti.
Indikator Ethernet na vmesniku ne zasveti.
Ko vrata Ethernet zaznajo povezavo z lokalnim omrežjem, bi moral indikator
Ethernet zasvetiti. Sledite tem navodilom:
1.
Preverite, ali je ethernetni omrežni kabel trdno priklopljen v vmesnik.
2.
Preverite, ali je ethernetni omrežni kabel trdno priklopljen v računalnik
ali drugo omrežno napravo.
3.
Preverite, ali ethernetni vmesnik v računalniku deluje pravilno. Za več
informacij si oglejte pomoč za Windows.
Povezave z drugimi računalniki v lokalnem omrežju ali z internetom ni
mogoče vzpostaviti.
Če niste nastavili dodatne varnosti omrežja Powerline, sledite tem navodilom:
1.
Poiščite vmesnik Powerline, povezan z računalnikom, ki ne more
vzpostaviti povezave.
2.
S koničastim predmetom pritisnite in vsaj deset sekund držite gumb
Ponastavi na desni strani vmesnika. S tem vmesnik ponastavite na
privzete tovarniške vrednosti.
Uvod
Če ste nastavili dodatno varnost omrežja Powerline:
• Preverite, ali ste za vse vmesnike v omrežju Powerline nastavili enako
omrežno geslo. Omrežno geslo mora biti za vse enako, da lahko
komunicirajo drug z drugim. Oglejte si “Nastavitev dodatne varnosti” na
strani 5 ali “Dodatna konfiguracija” na strani 5.
• Če dodajate nov vmesnik v obstoječe omrežje Powerline z edinstvenim
omrežnim geslom, sledite navodilom v razdelku “Dodatna konfiguracija”
na strani 5.
Indikatorji utripajo in ne vem, kaj to pomeni.
Za pomoč pri odkrivanju težave si oglejte to tabelo obnašanje indikatorjev:
Ne sveti
Indikator
Powerline
Indikator
Ethernet
Indikator
vklopa/izklopa
SPLET
Če odgovorov na vprašanja tukaj ne najdete, obiščite Linksysovo
spletno mesto s podporo na naslovu Linksys.com/support.
Utripa hitro
Utripa počasi Združevanje
Sveti
Ne sveti
Utripa Pošiljanje/prejemanje podatkov
Sveti
Ne sveti Naprava je izklopljena
Sveti Naprava je vklopljena in pripravljena
Hitro utripa
kratek čas
Hitro utripa eno
minuto
Utripa počasi Naprava je v stanju pripravljenosti
Povezava z omrežjem Powerline ni
vzpostavljena
(zeleno) pošiljanje/prejemanje
podatkov PHY s hitrostjo >15Mb/s
(rumeno) pošiljanje/prejemanje
podatkov PHY s hitrostjo <15Mb/s
Povezava z omrežjem Powerline je
vzpostavljena
Povezava z ethernetnim omrežjem ni
vzpostavljena
Povezava z ethernetnim omrežjem je
vzpostavljena
Obnavljanje tovarniških nastavitev
Napaka pri združevanju/sistemska
napaka
7
Omrežni vmesnik Powerline PLEK500
Specifikacije
Model PLE500
Standard HomePlug AV2
Vrata gigabitni ethernet (10/100/1000)
Gumba preprosto vzpostavljanje povezave,
ponastavitev
Indikatorji Powerline, Ethernet, vklop/izklop
Vrsta kabla RJ-45 (1)
Varnostne funkcije 128-bitno šifriranje povezave AES
Število varnostnih bitov 128
Načini modulacije 4096/1024/256/64/16/8-QAM, QPSK, BPSK,
ROBO
Okoljski podatki
Mere 90,6 × 63,0 × 34,5 mm
(3,57 × 2,48 × 1,36 palca)
Teža 105 g (3,7 oz)
Napajanje 100–240 V AC, 50–60 Hz
Potrdila FCC, IC, CE, RoHS
Temperatura za delovanje od 0 do 40 ºC (od 32 do 104 ºF)
Temperatura za shranjevanje od -20 do 70 ºC (od -4 do 158 ºF)
Vlažnost za delovanje od 10 do 85 %, brez kondenzacije
Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije
Uvod
Specikacije se lahko spremenijo brez predhodnega obvestila.
8
Za nagrajeno stalno tehnično podporo obiščite linksys.com/support
Seznam blagovnih znamk družbe Cisco si lahko ogledate na www.cisco.com/go/trademarks. Vse druge blagovne znamke, omenjene v tem dokumentu, so last njihovih lastnikov.
Cisco, logotip Cisco in Linksys so blagovne znamke ali registrirane blagovne znamke družbe Cisco in/ali njenih hčerinskih družb v ZDA in drugih državah.
© 2013 Cisco in/ali hčerinske družbe. Vse pravice pridržane.
Loading...
