Linksys PLEK500 Powerline-verkkosovitin
Käyttö-
opas
PLEK500 Powerline -verkkosovitin
Sisältö
Yleiskatsaus . . . . . . . . . . . . . . 3
Ominaisuudet . . . . . . . . . . . . . . . . . . . 3
Powerline-verkon toiminta . . . . . . . . . . . . . . 4
Asennusesimerkki . . . . . . . . . . . . . . . . . . . . . . . . 4
Powerline-verkon asentaminen . . . . . .5
Asennuksen yleiskatsaus. . . . . . . . . . . . . . . 5
Vihjeitä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Internet-yhteyden jakaminen . . . . . . . . . . . . . 5
Aloittaminen
Powerline-sovittimen lisääminen verkkoon . . . . . . . 5
Suojauksen lisäasetusten määrittäminen . . . . . . . . 6
Lisämääritykset . . . . . . . . . . . . 6
Vianmääritys . . . . . . . . . . . . .8
Tekniset tiedot . . . . . . . . . . . . .9
2
PLEK500 Powerline -verkkosovitin
Aloittaminen
Yleiskatsaus
Kiitos, että valitsit tämän Linksys Powerline -verkkosovitinpakkauksen. Nämä
sovittimet on helppo asentaa, ja niiden avulla liittää kotiverkkoosi langallisia
laitteita.
• PLEK500-pakkauksessa on kaksi yksiporttista PLE500 Powerline
-sovitinta.
Powerline-verkon luomiseen tarvitaan vähintään kaksi Powerline-sovitinta.
Liitä yksi Powerline-sovitin verkkoreitittimeen ja toinen sovitin tietokoneeseen
tai muuhun verkkolaitteeseen missä tahansa huoneessa kotonasi.
Lisätietoja palkitusta ympärivuorokautisesta asiakastuestamme on osoitteessa
Linksys.com/support.
Ominaisuudet
Powerline – Powerline-merkkivalo syttyy, kun sovitin on liitetty
Powerline-verkkoon. Merkkivalon vilkkuminen osoittaa, että portissa
on verkkotoimintaa.
Ethernet – Ethernet-merkkivalo syttyy, kun langalliseen
verkkolaitteeseen kytketään virta ja se liitetään sovittimen Ethernetverkkoporttiin. Merkkivalon vilkkuminen osoittaa, että portissa on
verkkotoimintaa.
Virta – virran merkkivalo syttyy, kun sovittimeen on kytketty virta.
Ethernet – tietokoneet ja muut verkkolaitteet liitetään näihin
portteihin.
Palautus – voit palauttaa tehdasasetukset (mukaan lukien
suojauksen lisäasetukset ja verkon salasanan) painamalla
teräväpäisellä esineellä Palautus-painiketta vähintään kymmenen
sekuntia.
HomePlug Simple Connect -painike – määrittää Powerline-verkon
kehittyneet suojausominaisuudet (verkon salasanan).
3
PLEK500 Powerline -verkkosovitin
Powerline-verkon toiminta
Kodeissa ja toimistoissa on runsaasti sähköjohtoja, joissa kulkee sähköä
jokaisen huoneen pistorasioihin. Tavallisessa langallisessa Ethernet-verkossa
langalliset verkkolaitteet on liitetty toisiinsa Ethernet-verkkokaapeleilla.
Powerline-verkossa kaapeleina käytetään olemassa olevia sähköjohtoja.
Powerline-verkon luomisessa on käytettävä vähintään kahta Powerlinesovitinta. Jokainen Powerline-verkossa oleva laite on liitettävä Powerlinesovittimeen.
• PLE500-sovittimessa on yksi Ethernet-portti. Yhtä näistä laitteista
käytetään tavallisesti Powerline-verkossa liittämään verkon langaton
reititin kodin sähköverkkoon. Näiden avulla voit myös liittää yhden
langallisen Ethernet-laitteen Powerline-verkkoon.
Kun Powerline-verkko lisätään olemassa olevaan verkkoon, Internet-yhteyden,
modeemin ja reitittimen liitännät eivät muutu.
Asennusesimerkki
Kuvassa on perus-Powerline-verkko. Yläkerran reititin on liitetty Powerlinesovittimeen, joka puolestaan on liitetty pistorasiaan. Alakerran reititin on
liitetty Powerline-sovittimeen, joka puolestaan on liitetty pistorasiaan.
Kodin sähköjohtoja käyttämällä reititin laajentaa lähiverkon kattamaan
olohuoneen pelikonsolin ja tietokoneen. Internetin käyttö, tiedostot ja
tulostimet voidaan jakaa eri tietokoneiden ja muiden verkkolaitteiden kesken.
Verkkopelejä voi pelata mukavasti olohuoneessa samalla, kun reitittimen ja
modeemin nopeaa Internet-yhteyttä käytetään yläkerrassa.
Aloittaminen
Reititin
Modeemi
PLE500
Tietokone
PLE500
4
PLEK500 Powerline -verkkosovitin
Aloittaminen
Powerline-verkon asentaminen
Asennuksen yleiskatsaus
Powerline-verkon asennusvaatimukset:
• Varmista, että käytettävissä on Internet-yhteys ja toimiva kotiverkko.
• Powerline-verkolle on jaettava Internet-yhteys.
• Powerline-sovittimet on asennettava jokaiseen huoneeseen, jossa on
verkkoon liitettävä langallinen verkkolaite.
Vihjeitä
• Liitä kukin Powerline-sovitin suoraan pistorasiaan, jos se on mahdollista,
eikä jatkojohtoon tai ylijännitesuojaan.
• Jos Powerline-sovitin on liitettävä jatkojohtoon, varmista, ettei
jatkojohtoon ole liitetty muita sähkölaitteita.
• Lisätietoja sovittimen lisämäärityksistä on kohdassa Lisämääritykset,
sivulla 6.
Internet-yhteyden jakaminen
Internet-yhteys jaetaan Powerline-verkossa liittämällä reititin Powerlineverkkoon (tavallisesti yksiporttisella Powerline-sovittimella, esimerkiksi
PLE500:llä).
Langattoman reitittimen liittäminen Powerline-verkkoon:
1.
Liitä yksiporttinen Powerline-sovitin langattoman reitittimen lähellä
olevaan pistorasiaan. Sovittimen virran merkkivalo syttyy.
2.
Liitä laitteen mukana toimitettu Ethernet-verkkokaapeli sovittimen
porttiin ja langattoman reitittimen takapaneelin vapaaseen porttiin.
Sovittimen Ethernet-merkkivalo syttyy. Nyt voit laajentaa Powerlineverkon muualle kotiisi.
HUOMAUTUS
Lisätietoja suojauksen lisäasetuksista on kohdassa Suojauksen
lisäasetusten määrittäminen, sivulla 6.
Powerline-sovittimen lisääminen
verkkoon
Kun olemassa olevan reititin on liitetty Powerline-sovittimeen,voit lisätä
sovittimia muualle kotiisi.
Powerline-lisäsovittimen liittäminen:
1.
Liitä sovitin liitettävän verkkolaitteen lähellä olevaan pistorasiaan.
Sovittimen virran merkkivalo syttyy. Powerline-merkkivalo vilkkuu ja
alkaa palaa, kun laite on liitetty.
2.
Liitä verkkolaitteen verkkokaapeli Powerline-sovittimen vapaaseen
porttiin. Sovittimen Ethernet-merkkivalo vilkkuu ja alkaa palaa, kun laite
on liitetty.
5
PLEK500 Powerline -verkkosovitin
Aloittaminen
Suojauksen lisäasetusten määrittäminen
HUOMAUTUS
Powerline-sovittimiin liitettyjen laitteiden Internet-yhteys katkeaa
hetkeksi suojausasennuksen aikana.
Kunkin verkkosovittimen kehittyneiden suojausominaisuuksien
määrittäminen:
1.
Paina ensimmäisen sovittimen HomePlug Simple Connect -painiketta
vähintään sekunnin, kunnes Powerline-merkkivalo alkaa vilkkua
hitaasti. Sovitin luo uuden salauslauseen Powerline-verkolle.
2.
Paina muiden sovittimien HomePlug Simple Connect
-painiketta vähintään sekunnin, kunnes Powerline-merkkivalo
alkaa vilkkua hitaasti. Kun merkkivalo lakkaa vilkkumasta, uusi
salauslause on jaettu siihen sovittimeen.
HUOMAUTUS
Sovittimiin liitettyjen laitteiden Internet-yhteys palaa viidessä
minuutissa.
Lisämääritykset
Jos sovittimien liittämisessä on ongelmia tai jos haluat määrittää lisämäärityksiä,
käytä lisämääritysapuohjelmaa.
Määritysapuohjelman asentaminen:
1.
Lataa apuohjelma tuotteen tukisivulta osoitteesta Linksys.com/support.
2.
Suorita lataamasi asennusohjelma ja noudata näyttöön tulevia ohjeita.
Määritysapuohjelman käyttäminen:
1.
Kun apuohjelma on asennettu:
Windows:
a.
Valitse Käynnistä, Kaikki ohjelmat, Cisco Systems ja Cisco
Powerline AV2 Utility. Apuohjelma avautuu.
Macintosh:
a.
Kaksoisosoita työpöydällä olevaa CD-symbolia ja sitten Setup
(Asenna) -symbolia.
6
PLEK500 Powerline -verkkosovitin
2.
Valitse Network Status (Verkon tila) -välilehti, kun haluat tarkastella

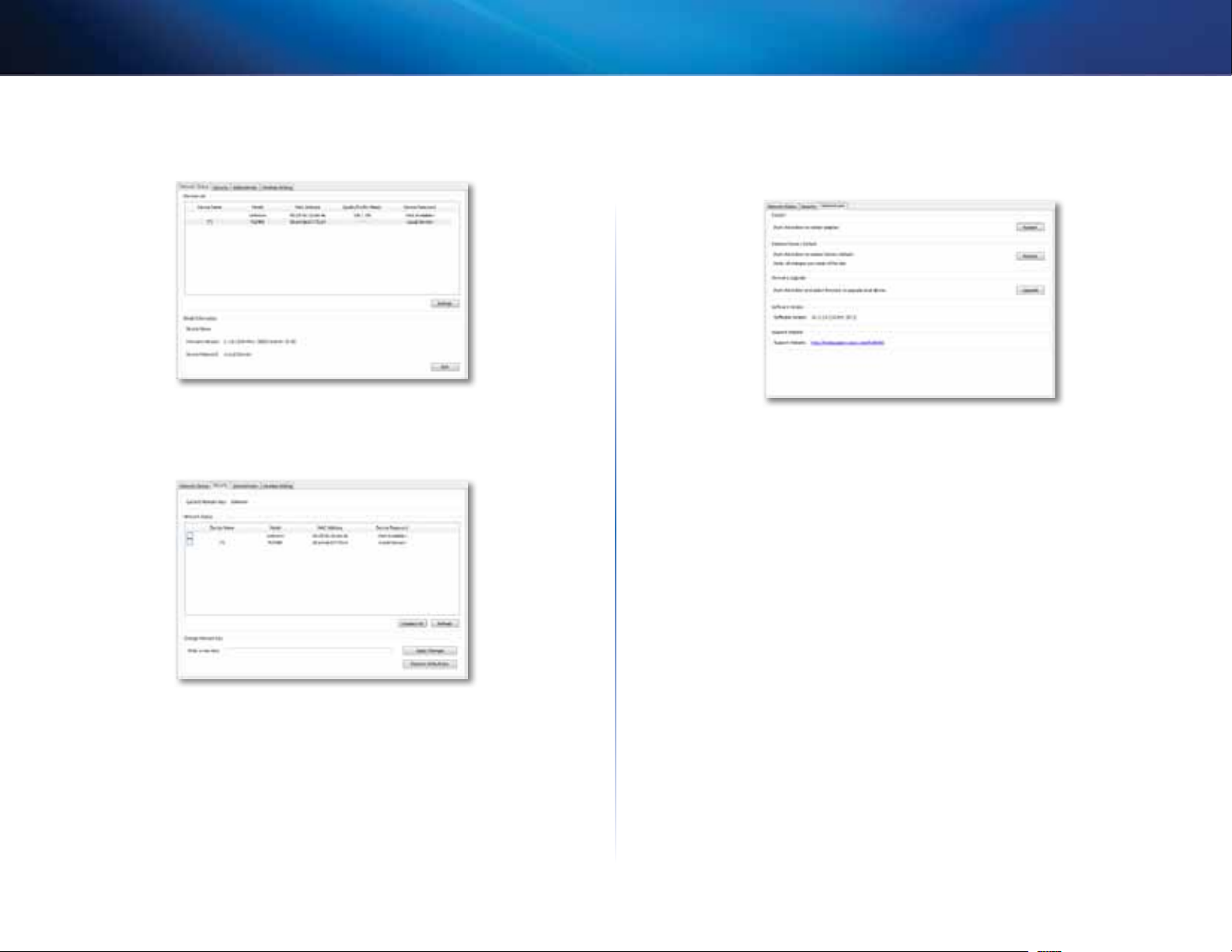

verkkoon liitettyjen Powerline-sovittimien tietoja.
3.
Valitse Security (Tietoturva) -välilehti, jos haluat vaihtaa kunkin laitteen
salauslauseen manuaalisesti. Jos sinun on palautettava oletussalauslause,
valitse Restore Default Key (Palauta oletussalauslause).
Aloittaminen
4.
Administrator (Järjestelmänvalvoja) -välilehdessä voit käynnistää
sovittimen uudelleen, palauttaa tehdasasetukset ja päivittää sovittimen
laiteohjelmiston.
Asetukset otetaan käyttöön sovittimissa heti. Lopeta apuohjelma
sulkemalla ikkuna.
7
PLEK500 Powerline -verkkosovitin
Vianmääritys
Mikään merkkivaloista ei syty asennettuani Powerline-sovittimen.
Toimi seuraavasti:
1.
Irrota sovitin pistorasiasta.
2.
Irrota Ethernet-verkkokaapeli sovittimesta.
3.
Odota viisi sekuntia.
4.
Liitä Ethernet-verkkokaapeli uudelleen sovittimeen.
5.
Liitä sovitin uudelleen pistorasiaan.
6.
Jos tämä ei ratkaise ongelmaa, varmista, että pistorasia toimii. Liitä
pistorasiaan eri laite ja yritä kytkeä siihen virta.
Powerline-sovittimen Ethernet-merkkivalo ei syty.
Kun Ethernet-portti havaitsee lähiverkkoyhteyden, Ethernet-merkkivalon
pitäisi syttyä. Toimi seuraavasti:
1.
Varmista, että Ethernet-verkkokaapeli on liitetty hyvin sovittimeen.
2.
Varmista, että Ethernet-verkkokaapeli on liitetty hyvin tietokoneeseen
tai muuhun verkkolaitteeseen.
3.
Varmista, että tietokoneen Ethernet-sovitin toimii kunnolla. Lisätietoja
on Windowsin Ohjeessa.
Yhteyden muodostaminen lähiverkon muihin tietokoneisiin tai Internetiin ei
onnistu.
Jos et ole määrittänyt Powerline-verkon kehittyneitä suojausominaisuuksia,
toimi seuraavasti:
1.
Etsi se tietokoneeseen liitetty Powerline-sovitin, jonka yhteyden
muodostaminen ei onnistu.
2.
Paina teräväpäisellä esineellä sovittimen oikealla sivulla olevaa Palautus-
painiketta vähintään kymmenen sekuntia. Tämä palauttaa sovittimen
tehdasasetukset.
Jos olet määrittänyt Powerline-verkon kehittyneet suojausominaisuudet,
tarkista seuraavat asiat:
Aloittaminen
• Varmista, että kaikkiin Powerline-verkon sovittimiin on määritetty sama
salauslause. Salauslauseen on oltava sama, jotta laitteet voivat muodostaa
yhteyden toisiinsa. Lisätietoja on kohdassa Suojauksen lisäasetusten
määrittäminen, sivulla 6, tai kohdassa Lisämääritykset, sivulla 6.
• Jos olet lisäämässä uuden sovittimen olemassa olevaan Powerline-
verkkoon, jolla on yksilöllinen salauslause, noudata ohjeita kohdassa
Lisämääritykset, sivulla 6.
Merkkivalot vilkkuvat, enkä tiedä syytä.
Merkkivalojen tulkinta ongelmatilanteissa:
Ei pala Ei yhteyttä Powerline-verkkoon
(Vihreä) Tiedon lähetyksen/vastaanoton
Powerlinemerkkivalo
Ethernetmerkkivalo
Virran
merkkivalo
INTERNET
Jos tässä ei ole vastausta kysymykseesi, siirry Linksysin
tukisivustoon Linksys.com/support.
Vilkkuu nopeasti
Vilkkuu hitaasti Pariliitos
Palaa Yhteys Powerline-verkkoon
Ei pala Ei yhteyttä Ethernet-verkkoon
Vilkkuu Lähettää/vastaanottaa tietoa
Palaa Yhteys Ethernet-verkkoon
Ei pala Laitteen virta katkaistu
Palaa Laitteeseen on kytketty virta
Vilkkuu hetken
nopeasti
Vilkkuu nopeasti
yhden minuutin
ajan
Vilkkuu hitaasti Laite valmiustilassa
PHY:n nopeus > 15 Mbps
(Keltainen) Tiedon lähetyksen/
vastaanoton PHY:n nopeus > 15 Mbps
Tehdasoletus, laite herää valmiustilasta
Pariliitosvirhe/järjestelmävirhe
8
PLEK500 Powerline -verkkosovitin
Tekniset tiedot
Malli PLE500
Standardit HomePlug AV2
Portit Gigabit Ethernet (10/100/1000)
Painikkeet Easy Connect, palautus
Merkkivalot Powerline, Ethernet, virta
Kaapelityyppi RJ-45 (1)
Suojausominaisuudet 128-bittinen AES Link Encryption
Suojausavaimen pituus 128 bittiä
Modulaatiot 4096/1024/256/64/16/8-QAM, QPSK,
BPSK, ROBO
Käyttöympäristötiedot
Mitat 90,6 × 63,0 × 34,5 mm
Paino 105 g
Virta 100–240V, 50–60Hz
Sertiointi FCC, IC, CE, RoHS
Käyttölämpötila 0–40ºC
Varastointilämpötila -20–70ºC
Käyttöympäristön
ilmankosteus 10–85%, kondensoitumaton
Varastointiympäristön
ilmankosteus 5–90%, kondensoitumaton
Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.
Aloittaminen
9
Ympärivuorokautinen tekninen tuki toimii osoitteessa linksys.com/support
Luettelo Ciscon tavaramerkeistä on osoitteessa www.cisco.com/go/trademarks. Kaikki muut tässä asiakirjassa mainitut tavaramerkit ovat niiden omistajien omaisuutta.
Cisco, Cisco-logo ja Linksys ovat Ciscon ja/tai sen tytäryhtiöiden tavaramerkkejä tai Yhdysvalloissa ja muissa maissa rekisteröityjä tavaramerkkejä.
© 2013 Cisco ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään.
Loading...
