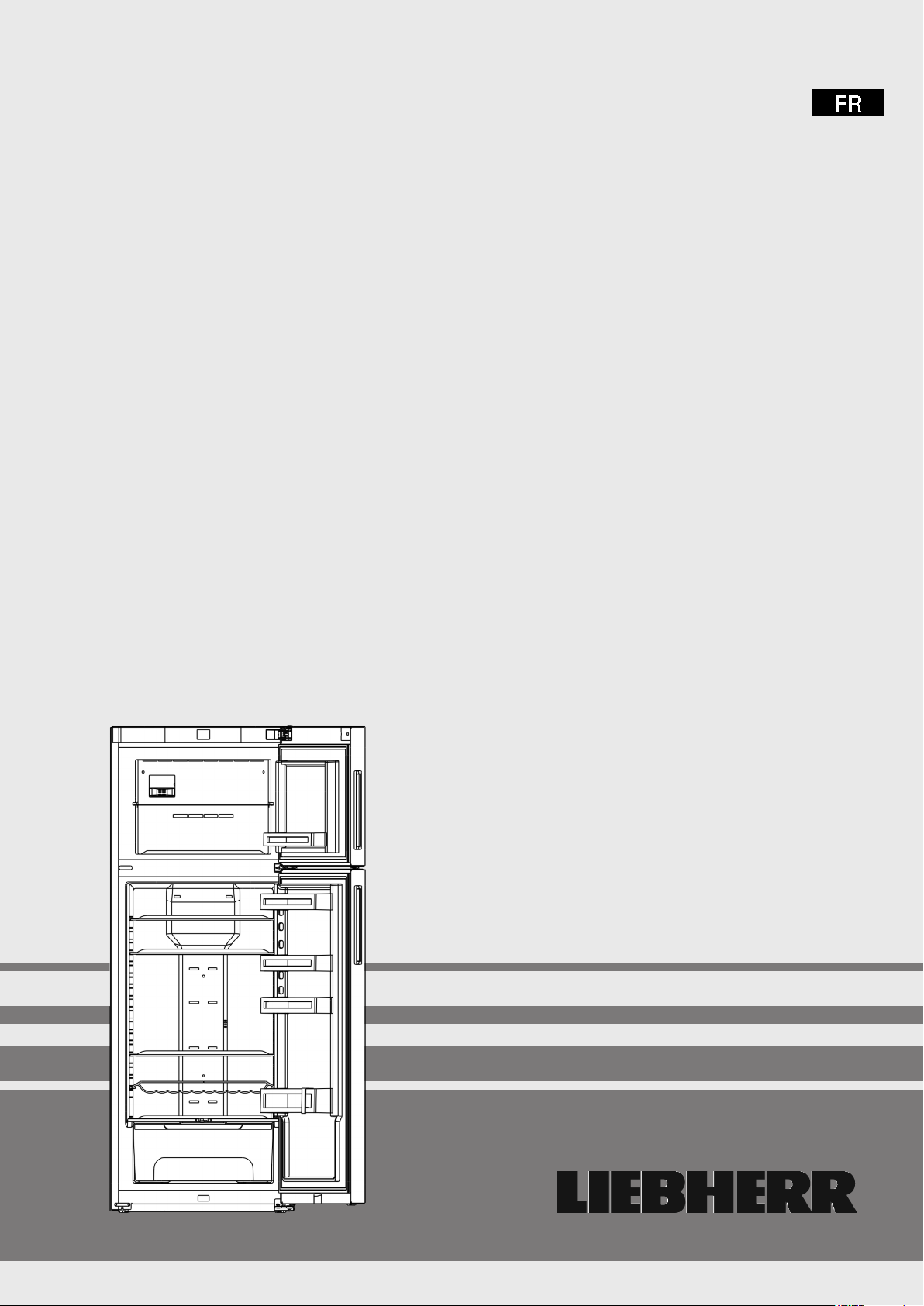

Mode d'emploi
Combiné réfrigérateur-congélateur
290716
7082873 - 00
CTN(ef) 52.. ...
Vue d'ensemble de l'appareil
Sommaire
1 Vue d'ensemble de l'appareil................................ 2
1.1 Description de l'appareil et de son équipement........ 2
1.2 Domaine d'application de l'appareil.......................... 2
1.3 Conformité................................................................ 3
1.4 Dimensions hors tout de l'appareil............................ 3
1.5 Économiser de l'énergie........................................... 3
2 Consignes de sécurité générales........................ 3
3 Eléments de commande et d'affichage............... 5
3.1 Écran d'accueil......................................................... 5
3.2 Structure de commande........................................... 5
3.3 Navigation................................................................ 5
3.4 Symboles d'affichage............................................... 6
3.5 Options de l'appareil................................................. 6
4 Mise en service...................................................... 6
4.1 Transport de l'appareil.............................................. 6
4.2 Mise en place de l'appareil....................................... 6
4.3 Inversion du sens d'ouverture de la porte................. 7
4.4 Insertion entre deux éléments de cuisine................. 11
4.5 Eliminer l'emballage................................................. 11
4.6 Brancher l'appareil.................................................... 11
4.7 Enclencher l'appareil................................................ 12
5 Commande............................................................. 12
5.1 Modification de l'unité de température...................... 12
5.2 Verrouillage enfants.................................................. 12
5.3 Mode Sabbath.......................................................... 12
5.4 Réfrigérateur ........................................................... 13
5.5 Compartiment congélateur....................................... 15
6 Entretien................................................................. 16
6.1 Dégivrer avec le mode NoFrost................................ 16
6.2 Nettoyage de l'appareil............................................. 16
6.3 S.A.V. ....................................................................... 17
7 Dysfonctionnements............................................. 17
8 Messages................................................................ 18
9 Mise hors service................................................... 19
9.1 Arrêt de l'appareil..................................................... 19
9.2 Mise hors service..................................................... 20
10 Eliminer l'appareil.................................................. 20
1 Vue d'ensemble de l'appareil
1.1 Description de l'appareil et de son équipement
Remarque
Ranger les denrées comme indiqué sur la figure. L’appareil
u
consommera ainsi peu d’énergie.
A la livraison, les tablettes de rangement, les bacs et les
u
balconnets sont disposés de sorte à assurer une efficacité
énergétique maximale.
Le fabricant travaille constamment au développement de tous
les types et modèles d'appareils.C'est pourquoi nous nous
réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre
compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil,
nous vous prions de lire attentivement ces instructions de
montage.
Ces instructions de montage sont valables pour plusieurs
modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par
un astérisque (*).
Les instructions de manipulation sont indiqués par un ,
les résultats de manipulation par un
.
Fig. 1
(1) Éléments de commande
et de contrôle
(2) Congélateur (12) Casier BioCool, réglable
(3) Bac à glaçons (13) Balconnet à conserves
(4) Éclairage intérieur à
DEL
(5) Surface de rangement,
petite
(6) Compartiment à œufs (16) Poignée de transport
(7) Surface de rangement,
grande
(8) Compartiment à
bouteilles
(9) Plaque de réglage de
l’humidité
(10) Zone la plus froide
(11) Plaque signalétique
(14) Balconnet à bouteilles
(15) Porte-bouteilles, déca-
lable
arrière
(17) Poignée de transport
avant, roulettes de transport à l’avant et à l'arrière
(18) Pieds réglables
(19) Balconnet de contre-porte
1.2 Domaine d'application de l'appareil
Utilisation conforme
-
dans des cuisines domestiques, des chambres d'hôtes,
2 * selon le modèle et l‘équipement
-
par des clients dans des maisons de
campagne, des hôtels, des motels et autres
structures d'accueil,
-
dans la restauration et les services similaires
dans le commerce de gros.
Toutes les autres utilisations sont interdites.
Utilisations incorrectes prévisibles
Les applications suivantes sont formellement
interdites :
-
Stockage et refroidissement de médicaments, de plasma sanguin, de préparations
de laboratoire ou autres matières ou produits
similaires régis par la directive en matière de
dispositifs médicaux 2007/47/CE
-
Utilisation dans des zones à risque d'explosion
-
Utilisation sur des supports mobiles tels que
navires, trains ou avions
-
Stockage d'animaux vivants
Une utilisation incorrecte de l'appareil peut
causer la détérioration ou la pourriture de la
marchandise stockée à l'intérieur.
Classes climatiques
L'appareil est conçu pour fonctionner à des
températures ambiantes limitées selon la classe
climatique. La classe climatique correspondant
à votre appareil est idiquée sur la plaque signalétique.
Remarque
Respecter les températures ambiantes indi-
u
quées pour garantir un parfait fonctionnement.
Classe climatique
SN 10 °C à 32 °C
N 16 °C à 32 °C
ST 16 °C à 38 °C
T 16 °C à 43 °C
pour des températures ambiantes de
1.3 Conformité
Consignes de sécurité générales
1.4 Dimensions hors tout de l'appareil
Fig. 2
h
CTN(ef) 52.. 1852
x
Dans le cas d'appareils dotés des entretoises murales four-
nies, les dimensions augmentent de 15 mm (voir 4.2) .
1.5 Économiser de l'énergie
Toujours garantir une bonne aération et ventilation. Ne pas
-
couvrir les ouvertures ou les grilles d'aération.
Toujours laisser dégagées les fentes d'aération du ventila-
-
teur.
Ne pas exposer l'appareil au rayons directs du soleil, à côté
-
d'une cuisinière, d'un appareil de chauffage ou similaire.
La consommation énergétique dépend des conditions d'ins-
-
tallations, ex. de la température ambiante (voir 1.2) . Elle
peut toutefois changer en cas d'écart de la température
ambiante par rapport à la température normale de 25 °C.
Ouvrir l'appareil le plus brièvement possible.
-
Plus le réglage de la température est bas, plus la consom-
-
mation d'énergie augmente.
Ranger les denrées alimentaires en les triant (voir Vue d'en-
-
semble de l'appareil).
Conserver tous les aliments dans leur emballage et
-
couverts. Ceci permet d'éviter la formation de givre.
Sortir les aliments pendant le temps strictement nécessaire
-
pour qu'ils ne se réchauffent pas.
Décongeler les produits congelés dans le réfrigérateur.
-
L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est
conforme aux règlements de sécurité et directives en vigueur
2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et
2010/30/EU.
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
-
Cet appareil peut être utilisé par les enfants
de 8 ans et plus, ainsi que par des personnes
souffrant d'un handicap physique ou mental,
d'une déficience sensorielle, ou ne disposant
pas de l'expérience ou du savoir nécessaires
au fonctionnement de cet appareil, si elles
sont encadrées ou si elles ont été informées
* selon le modèle et l‘équipement 3
Consignes de sécurité générales
sur l'utilisation sécuritaire de l'appareil et
comprennent les risques qui en résultent. Les
enfants doivent être surveillés pour s’assurer
qu’ils ne jouent pas avec l’appareil. Le
nettoyage et l’entretien normal ne doivent pas
être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l’appareil. Les
enfants de moins de 3 ans doivent être tenus
à l’écart de l’appareil s’ils ne sont pas sous
surveillance constante.
-
Toujours débrancher l'appareil du réseau en
tenant la fiche. Ne pas tirer sur le câble.
-
En cas d'erreur, débrancher la prise ou
couper le fusible.
-
Ne pas endommager le câble de raccord au
réseau. Ne pas utiliser l'appareil avec un
câble de raccord au réseau défectueux.
-
Les réparations et interventions sur l'appareil
doivent être effectuées uniquement par le
service après-vente ou des techniciens
spécialisés ayant suivi une formation
spéciale.
-
Monter, raccorder et éliminer l'appareil
uniquement selon les indications mentionnées dans les instructions.
-
Conservez précieusement ce mode d'emploi
et remettez-le éventuellement au nouveau
propriétaire de l'appareil.
-
Les lampes spéciales, comme les lampes à
DEL, servent à l'éclairage de l'intérieur de
l'appareil et ne sont pas adaptées pour l'éclairage de la pièce.
Risque d'incendie :
-
Le fluide réfrigérant R 600a contenu dans
l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de
fuite, le fluide réfrigérant risque de s'enflammer.
•
Ne pas endommager les tubes du circuit
frigorifique.
•
Ne pas manier de feu ouvert ou de sources
inflammables à l'intérieur de l'appareil.
•
Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à
vapeur, appareils de chauffage, sorbetières, etc.).
•
En cas de fuite du fluide réfrigérant :
supprimer tout feu ouvert ou sources
inflammables à proximité du point de sortie.
Bien aérer la pièce. Informer le service
après-vente.
-
Ne pas entreposer de matières explosives ou
de bombes aérosols contenant des gaz
propulseurs inflammables (butane, propane,
pentane, etc.) dans l'appareil. Les bombes
aérosols de ce type sont reconnaissables aux
indications de contenu imprimées ou au
symbole de la flamme. Une éventuelle fuite
de gaz risque de mettre feu aux composants
électriques.
-
Tenir les bougies, lampes et autres objets à
flammes ouvertes éloignés de l'appareil pour
ne pas y mettre le feu.
-
Entreposer les boissons alcoolisées ou tout
autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au
contact de composants électriques.
Risque de chute et de basculement :
-
Ne pas utiliser les socles, tiroirs, portes, etc.
comme marchepied ou appui. Ceci s'applique
avant tout aux enfants.
Danger d'intoxication alimentaire :
-
Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et
de douleurs :
-
Eviter le contact permanent de la peau avec
les surfaces froides ou les produits réfrigérés/
congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas
consommer immédiatement les glaces trop
froides (surtout les sorbets et les glaçons).
Risque de blessures et de dommages matériels :
-
De la vapeur brûlante peut provoquer des
blessures. Pour le dégivrage, ne pas avoir
recours à des appareils chauffants ou au jet
de vapeur chaud, des flammes nues ou des
aérosols dégivrants.
-
Ne pas enlever la glace avec des ustensiles
tranchants.
Risque d'écrasement :
-
Ne pas mettre les mains dans la charnière
lors de l'ouverture et de la fermeture de la
porte. Les doigts peuvent rester coincés.
Symboles sur l'appareil :
Le symbole peut se trouver sur le compresseur. Il
se réfère à l'huile dans le compresseur et signale
le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du
recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
Respecter les indications spécifiques des
autres sections :
DANGER indique une situation dangereuse
imminente entraînant la mort ou des
blessures corporelles graves si elle
n'est pas évitée.
4 * selon le modèle et l‘équipement
Eléments de commande et d'affichage
AVERTISSEMENT
ATTENTION indique une situation dangereuse
ATTENTION indique une situation dangereuse
Remarque indique les remarques et conseils
indique une situation dangereuse
susceptible d'entraîner la mort ou
des blessures corporelles graves si
elle n'est pas évitée.
susceptible d'entraîner des blessures corporelles moyennes ou
légères si elle n'est pas évitée.
susceptible d'entraîner des
dommages matériels si elle n'est
pas évitée.
utiles.
3 Eléments de commande et d'affichage
3.1 Écran d'accueil
Fig. 5
(1) Symbole du comparti-
ment congélateur
La température du compartiment congélateur s'affiche dans le
champ du compartiment congélateur.
Les réglages suivants peuvent être effectués :
Réglages de la température
-
Mise en marche et arrêt de l’appareil
-
Lorsque le compartiment congélateur est éteint, le compartiment réfrigérateur s'éteint lui aussi.
Champ de menu
(2) Affichage de la tempéra-
ture du compartiment
congélateur
Fig. 6
(1) Menu principal (2) Option activée
Le champ de menu donne accès aux options et aux réglages
de l'appareil. Les options activées sont également représentées.
Fig. 3
(1) Champ du comparti-
ment réfrigérateur
(2) Champ du comparti-
ment congélateur
L'écran d'accueil est l'écran initial qui se présente à l'utilisateur.
Tous les réglages s'effectuent à partir de cet écran.
Les fonctions peuvent être appelées et les valeurs modifiées
en appuyant sur l'écran.
(3) Champ de menu
(4) Écran
3.2 Structure de commande
Champ du compartiment réfrigérateur
Fig. 4
(1) Symbole du comparti-
ment réfrigérateur
La température réglée pour le compartiment réfrigérateur s'affiche.
Les réglages suivants peuvent être effectués :
Réglages de la température
-
Mise en marche et arrêt du compartiment réfrigérateur
-
Champ du compartiment congélateur
(2) Affichage de la tempéra-
ture du compartiment réfrigérateur
3.3 Navigation
Vous avez accès aux différentes options en appuyant sur le
menu. Un signal sonore retentit après avoir confirmé une option
ou un réglage. L'affichage passe à l'écran d'accueil.
L'appareil s'utilise à l'aide des symboles suivants :
Standby (veille) :
Mettre en marche l'appareil ou la
zone de température.
Menu :
Appeler les options.
Moins / Plus :
Modifier le réglage (par exemple,
régler la température).
Flèche de navigation à gauche /
droite :
Choisir les options et naviguer dans
le menu.
Il est possible de parcourir les différentes options à l'aide des flèches de
navigation. Après la dernière option,
la première s'affiche de nouveau.
Retour :
Interrompre la sélection.
L'affichage passe au niveau suivant
ou à l'écran d'accueil.
* selon le modèle et l‘équipement 5
Mise en service
OK :
Confirmer le choix.
Après la confirmation, l'affichage
passe à l'écran d'accueil.
ON / OFF, START / STOP
Activer / désactiver les options.
Après l'activation ou la désactivation
d'une option, l'affichage passe à
l'écran d'accueil.
RESET :
Remettre le timer à zéro.
Accès au service après-vente
Remarque
Si aucun choix n'est effectué en l'espace d'une minute, l'affichage retourne à l'écran d'accueil.
3.4 Symboles d'affichage
Les symboles de l'affichage renseignent sur l'état de l'appareil.
Flèches vers le haut :
Augmentation de la température.
Le symbole se désactive si l'option est terminée ou désactivée.
4 Mise en service
4.1 Transport de l'appareil
Risque de blessure et d'endommagement dû à un transport
incorrect !
u
u
u
4.2 Mise en place de l'appareil
Risque d'incendie dû à l'humidité !
Lorsque des pièces sous tension ou le câble de raccordement
au secteur deviennent humides, un court-circuit peut se
produire.
u
ATTENTION
Transporter l'appareil emballé.
Transporter l'appareil debout.
Ne pas transporter l'appareil seul.
AVERTISSEMENT
L'appareil a été conçu pour être placé dans des locaux
fermés. Ne pas exploiter l'appareil dehors ou dans des
endroits humides non à l'abri de projections d'eau.
Flèches vers le bas :
Diminution de la température.
Standby (veille) :
L'appareil ou la zone de température
s'éteint.
Messages :
Des messages d'erreur actifs et des
rappels apparaissent.
3.5 Options de l'appareil
Les options suivantes peuvent être activées ou réglées, explications et possibilités de montage, (voir Commande) :
Symbole Option
SuperCool
SuperFrost
Mode Shabbat
Sécurité enfants
Unité de température
x
x
x
Danger de brûlures par court-circuit!
Lorsque les câbles de raccord / fiches de l´appareil se trouvent
en contact avec la partie arrière d´un autre appareil, ils peuvent
être endommagés à cause des vibrations de l´appareil et par la
suite causer un court-circuit.
Placer l'appareil de façon à ce qu'il n'y ait pas de contact
u
avec la fiche ou le câble d´alimentation.
Ne pas brancher d´appareils ni autres dispositifs sur les
u
prises de courant situées sur la partie arrière de l´appareil.
AVERTISSEMENT
AVERTISSEMENT
Risque d'incendie dû au fluide réfrigérant !
Le fluide réfrigérant R 600a contenu dans l'appareil ne
présente aucun danger pour l'environnement mais est inflammable.En cas de fuite, le fluide réfrigérant risque de s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.
u
AVERTISSEMENT
Risque d'endommagement et d'incendie !
Ne pas placer un appareil diffusant de la chaleur (p.ex. four
u
à micro-ondes, grille-pain, etc.) sur l'appareil !
AVERTISSEMENT
Risque d'incendie et d'endommagement dû au blocage des
ouvertures d'aération !
Toujours laisser les ouvertures d'aération libres. Toujours
u
veiller à une bonne ventilation de l'appareil !
x
Si l'option est activée, son symbole s'affiche dans le champ
de menu.
Si plus de 6 options sont activées, seules 4 apparaissent dans
le champ de menu. Les autres options s'affichent en appuyant
sur la flèche de navigation inférieure. On retourne à l'affichage
initial en appuyant plusieurs fois sur la flèche de navigation.
ATTENTION
Risque d'endommagement dû à l'eau de condensation !
Ne pas placer l'appareil directement à côté d'un autre réfri-
u
gérateur/congélateur.
6 * selon le modèle et l‘équipement
Mise en service
En cas de dégâts à l'appareil, contactez immédiatement le
q
fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit être horizontal et plan.
q
Ne pas placer l'appareil dans une zone à ensoleillement
q
direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
Toujours placer l'appareil avec la face arrière et avec les
q
pièces d'écartement mural (voir ci-dessous), si celles-ci sont
utilisées, directement contre le mur.
Ne déplacer l'appareil qu'à vide.
q
Le socle de l’appareil doit avoir la même hauteur que le sol
q
qui l’entoure.
Ne pas mettre en place l'appareil sans avoir recours à une
q
aide.
Plus l'appareil contient de réfrigérant R 600a, plus grand doit
q
être le local dans lequel il se trouve. Dans de petits locaux,
une fuite pourrait entraîner la formation d'un mélange gaz-air
combustible. Selon la norme EN 378, le local d'installation
doit être par 11 g de réfrigérant R 600a d'au moins 1 m3 . La
quantité de réfrigérant de votre appareil figure sur la plaque
signalétique à l'intérieur de l'appareil.
Retirer les films de protection des bordures.
u
Enlever tous les auxiliaires de transport.
u
Pour atteindre la consommation énergétique déclarée et éviter
la formation d'eau de condensation en cas d'humidité ambiante
élevée, les pièces d'écartement fournies doivent être utilisées.
Cela augmente la profondeur des appareils d'environ15 mm.
L'appareil fonctionne parfaitement sans l'utilisation des pièces
d'écartement, mais présente une légère augmentation de sa
consommation énergétique.
Dans le cas d'un appareil avec
u
pièces d'écartement mural fournies, monter ces pièces d'écartement mural au dos de l'appareil,
en bas à gauche et à droite.
Torx® 25 (T25)
q
Torx® 15 (T15)
q
Tournevis plat
q
Clé à fourche SW10
q
Niveau à bulle
q
Clé à molette fournie avec outil T25
q
Visseuse sans fil, si nécessaire
q
Échelle double, si nécessaire
q
Si nécessaire, deux personnes pour le montage
q
4.3.1 Dépose de la porte supérieure
Remarque
Pour empêcher qu'elles ne tombent, retirer les denrées des
u
balconnets de contre-porte avant d'enlever la porte.
Eliminer l'emballage (voir 4.5) .
u
Aligner l'appareil avec la clé à
u
fourche jointe aux pieds de
réglage (A) et à l'aide d'un
niveau à bulle d'eau.
Ensuite, étançonner la porte :
u
dévisser le pied de réglage à
la charnière (B) jusqu'à ce
qu'il soit en contact avec le
sol ; ensuite tourner de 90°.
Remarque
Nettoyer l'appareil (voir 6.2) .
u
Lorsque l'appareil est placé dans un environnement très
humide, du condensât peut se former sur la paroi extérieure de
l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu
u
d'emplacement.
Fig. 7
Ouvrir la porte.
u
ATTENTION
Risque de détérioration !
Si le joint de porte est endommagé, la porte risque de ne pas
fermer correctement et la réfrigération ne sera plus assurée.
Ne pas endommager le joint de la porte avec le tournevis !
u
Retirer le cache extérieur.
u
Débloquer le cache du support de palier à l'aide d'un tour-
u
nevis et le libérer. Retirer le cache du support de palier.
Fig. 7 (1)
Fig. 7 (2)
Dégager le cache avec le tournevis et l'incliner sur le côté.
u
Fig. 7 (3)
4.3 Inversion du sens d'ouverture de la porte
Vous pouvez invertir le sens d'ouverture en cas de nécessité :
Veiller à disposer des outils suivants :
* selon le modèle et l‘équipement 7
Loading...
