Montageanleitung

Mounting Instructions

Instructions de montage

CAN PT

E82ZAFCC010

Funktionsmodul

Function module

Module de fonction





Lesen Sie zuerst diese Anleitung und dieDokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenenSicherheitshinweise.



Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!



Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.

E82ZAFC016 / E82ZAFX015

Legende zur Abbildung auf der Ausklappseite

Pos. Beschreibung Ausführliche

Steckerleiste X3.1, Anschluss für CAN-Bus



Steckerleiste X3.2, Anschluss für





Reglersperre (CINH)



Interne Versorgung der Reglersperre (CINH)

Typenschild 13



0Abb.0Tab. 0

Information

22

4



EDK82ZAFCC-010 DE/EN/FR 5.0

Inhalt i

1 Über diese Dokumentation 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verwendete Konventionen 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verwendete Hinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Sicherheitshinweise 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Produktbeschreibung 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bestimmungsgemäße Verwendung 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lieferumfang 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Identifikation 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Technische Daten 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Allgemeine Daten 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einsatzbedingungen 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Schutzisolierung 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Daten der Anschlussklemmen 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Abmessungen 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Mechanische Installation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Elektrische Installation 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EMV-gerechte Verdrahtung 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verdrahtung mit einem Leitrechner 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Daten der Anschlussklemmen 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Umgang mit Steckerleisten 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Belegung der Anschlussklemmen 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Busleitungslänge 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Inbetriebnahme 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vor dem ersten Einschalten 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Erstes Einschalten 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Basisidentifier der CAN-Objekte 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EDK82ZAFCC-010 DE /EN/FR 5.0



5

1 Über diese Dokumentation

1 Überdiese Dokumentation

Inhalt

Diese Dokumentation enthält ...
ƒ Sicherheitshinweise, die Sie unbedingt beachten müssen;
ƒ Angaben über Versionsstände der zu verwendenden Lenze Grundgeräte;
ƒ Informationen zur mechanischen und elektrischen Installation des Funktionsmoduls;
ƒ Informationen zur Inbetriebnahme des Funktionsmoduls;
ƒ Technische Daten.

 Tipp!

Weiterführende Informationen zu diesem Funktionsmodul finden Sie im
entsprechenden Kommunikationshandbuch.

Die PDF-Datei finden Sie im Internet im Bereich ”Services & Downloads” unter

http://www.Lenze.com

Zielgruppe

Diese Dokumentation wendetsich an Personen,die dasbeschriebeneProdukt nachProjekt­vorgabe installieren und in Betrieb nehmen.

Informationen zur Gültigkeit

Die Informationen in dieser Dokumentation sind gültig für folgende Geräte:
ƒ Funktionsmodule E82ZAFCC010 Systembus (CAN) PT ab Version 3A.

 Tipp!

Dokumentationen und Software-Updates zu weiteren Lenze Produkten finden
Sie im Internet im Bereich ”Services & Downloads” unter

http://www.Lenze.com

6



EDK82ZAFCC-010 DE/EN/FR 5.0

Über diese Dokumentation

Verwendete Konventionen

Verwendete Konventionen

Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede­ner Arten von Information:

Informationsart Auszeichnung Beispiele/Hinweise

Zahlenschreibweise

Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt

Symbole

Seitenverweis



verwendet.
Beispiel: 1234.56

Verweis auf eine andere Seite mit zu­sätzlichen Informationen

Beispiel:16 = siehe Seite 16

1

EDK82ZAFCC-010 DE/EN/FR 5.0



7

1 Über diese Dokumentation

Verwendete Hinweise

Verwendete Hinweise

Um auf Gefahrenund wichtige Informationenhinzuweisen, werden indieser Dokumenta­tion folgende Piktogramme und Signalwörter verwendet:

Sicherheitshinweise

Aufbau der Sicherheitshinweise:

 Gefahr!

(kennzeichnet die Art und die Schwere der Gefahr)

Hinweistext

(beschreibt die Gefahr und gibt Hinweise,wie sie vermieden werden kann)

Piktogramm und Signalwort Bedeutung

Gefahr von Personenschäden durch gefährliche elektri­sche Spannung

 Gefahr!

 Gefahr!

 Stop!

Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.

Gefahr von Personenschäden durch eine allgemeine Ge­fahrenquelle

Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.

Gefahr von Sachschäden

Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß­nahmen getroffen werden.

8



EDK82ZAFCC-010 DE/EN/FR 5.0

Anwendungshinweise

Piktogramm und Signalwort Bedeutung

Über diese Dokumentation

Verwendete Hinweise

1

 Hinweis!
 Tipp!


Wichtiger Hinweis für die störungsfreie Funktion

Nützlicher Tipp für die einfache Handhabung

Verweis auf andere Dokumentation

EDK82ZAFCC-010 DE/EN/FR 5.0



9

2 Sicherheitshinweise

2 Sicherheitshinweise

 Gefahr!

Unsachgemäßer Umgang mit dem Funktionsmodul und dem Grundgerät kann
schwere Personenschäden und Sachschäden verursachen.

Beachten Sie die in der Dokumentation zum Grundgerät enthaltenen
Sicherheitshinweise und Restgefahren.

 Stop!

Elektrostatische Entladung

Durch elektrostatische Entladung können elektronische Bauteile innerhalbdes
Funkionsmoduls beschädigt oder zerstört werden.

Mögliche Folgen:

ƒ

Das Funktionsmodul ist defekt.

ƒ

Die Feldbus-Kommunikation ist nicht möglich oder fehlerhaft.

Schutzmaßnahmen

ƒ

Befreien Sie sich vor dem Berühren des Moduls von elektrostatischen
Aufladungen.

10



EDK82ZAFCC-010 DE/EN/FR 5.0

Bestimmungsgemäße Verwendung

Produktbeschreibung

3 Produktbeschreibung

Bestimmungsgemäße Verwendung

Das Funktionsmodul ...
ƒ koppelt Lenze Frequenzumrichter an das Kommunikationssystem CAN.
ƒ ist ein Betriebsmittel zum Einsatz in industriellen Starkstromanlagen.
ƒ ist eine Zubehör-Baugruppe, die mit folgenden Lenze Frequenzumrichtern eingesetzt

werden kann:

Gerätereihe ab Version

Frequenzumrichter 8200 vector Vx14

Antriebs-SPS Drive PLC 1x20

3

EDK82ZAFCC-010 DE/EN/FR 5.0



11

3 Produktbeschreibung





Lieferumfang

Lieferumfang





E82ZAFCxxx

Pos. Element Ausführliche

Funktionsmodul E82ZAFCC010

Steckerleiste mit Doppel-Schraubanschluss, 3-polig



Steckerleiste mit Federkraftanschluss, 4-polig



Befestigungsbügel Dokumentation





Zwei Busabschluss-Widerstände (je 120Ω)

Montageanleitung

12



EDK82ZAFCC-010 DE/EN/FR 5.0

Information

22

8200 vector

18

Identifikation

E82AF000P0B201XX



APPLICATION

010/3A22



APPLICATION

010/3A22



L

Type

Id.-No.

Prod.-No.

Ser.-No.

Gerätereihe

Systembus (CAN)

Gerätegeneration

Variante: PT-Ausführung

Hardwarestand

Produktbeschreibung

Identifikation

E82ZAFX005

  

E82ZAF C C 010 3A

3

EDK82ZAFCC-010 DE/EN/FR 5.0



13

4 Technische Daten

Allgemeine Daten

4 Technische Daten

Allgemeine Daten

Bereich Werte

Kommunikationsprofil angelehnt an CANopen
Kommunikationsmedium ISO 11898
Netzwerk-Topologie

Knotenadressen Max. 63
Übertragungsrate [kBit/s] 20, 50, 125, 250, 500

Einsatzbedingungen

Umgebungsbedingungen

Klimatisch

Lagerung IEC/EN 60721-3-1 1K3 (-25 ... +60 °C)

Transport IEC/EN 60721-3-2 2K3 (-25 ... +70 °C)

Betrieb Entsprechend der Daten des verwendeten Lenze Grundgerätes (siehe

Verschmutzung EN 61800 -5-1 Verschmutzungsgrad 2

Schutzisolierung

Schutzisolierung zwischen Bus und ... Art der Isolierung (nach EN 61800-5-1)



Leistungsteil 8200 vector



Bezugserde/PE



Klemme X3.2/20



Klemme X3.2/28

Linie (beidseitig abgeschlossen mit 120Ω)

Dokumentation des Grundgerätes).

verstärkte Isolierung

Betriebsisolierung

keine Betriebsisolierung

Betriebsisolierung

14



EDK82ZAFCC-010 DE/EN/FR 5.0

Technische Daten

Daten der Anschlussklemmen

Daten der Anschlussklemmen

X3.2/

7 Bezugspotential 1

39 Bezugspotential 2 der Reglersperre (CINH) an X3.2/28

28

20 Belastbarkeit: I

Abmessungen

Eingangswiderstand: 3.3 k
Reglersperre



Start = HIGH (12 ... 30 V)



Stop = LOW (0 ... 3 V)

= 30 mA

max

Ω

4

alle Maße in mm

EDK82ZAFCC-010 DE/EN/FR 5.0



E82ZAFC016B

15

5 Mechanische Installation

5 MechanischeI nstallation

Folgen Sie zur mechanischen Installation des Funktionsmoduls den Hinweisen in derMon­tageanleitung des Grundgerätes.

Die Montageanleitung des Grundgerätes ...
ƒ ist Teil des Lieferumfangs und liegt jedem Gerät bei.
ƒ gibt Hinweise, um Beschädigungen durch unsachgemäße Behandlung zu vermeiden.
ƒ beschreibt die einzuhaltende Reihenfolge der Installationsschritte.

16



EDK82ZAFCC-010 DE/EN/FR 5.0

Elektrische Installation

EMV-gerechte Verdrahtung

6 ElektrischeInstal lation

EMV-gerechte Verdrahtung

Für eine EMV-gerechte Verdrahtung beachtenSie folgende Punkte:

 Hinweis!

ƒ

Steuer-/Datenleitungen getrennt von Motorleitungen verlegen.

ƒ

Legen Sie die Schirme der Steuer-/Datenleitungen bei digitalen Signalen

beidseitig

ƒ

ƒ

Vorgehensweise bei der Verdrahtung

1. Bustopologie einhalten, deshalb keine Stichleitungen verwenden.

2. Hinweise und Verdrahtungsvorschriften in den Unterlagen zum Steuerungssystem
beachten.

3. Nur Kabel verwenden, die denaufgeführten Spezifikationen entsprechen(18).

4. Zulässige Busleitungslänge einhalten (23)

5. Busabschlusswiderstände von je 120Ω(Lieferumfang) anschließen:
– nur am physikalisch ersten und letzten Busteilnehmer
– zwischen den Klemmen CAN-LOW und CAN-HIGH

auf.

Zur Vermeidung von Potenzialdifferenzen zwischen den
Kommunikationsteilnehmern eine Ausgleichsleitung mit einem
Querschnitt von mindestens 16 mm2einsetzen (Bezug: PE).

Beachten Sie die weiteren Hinweise zur EMV-gerechten Verdrahtung in der
Dokumentation des Grundgerätes.

.

6

EDK82ZAFCC-010 DE/EN/FR 5.0



17

6 Elektrische Installation

7

7

GND

8200vector

8200vector

SPS/PC

E82ZAFCCxxx

E82ZAFCCxxx

120

120

LO

LO

LO

HI

HI

HI

+

+

+

Verdrahtung mit einem Leitrechner

Verdrahtung mit einem Leitrechner

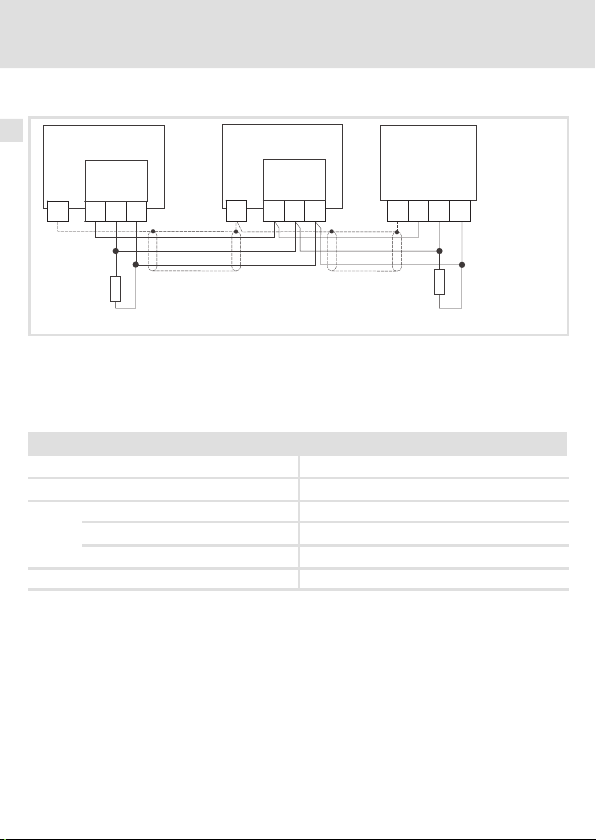

Abb. 1 Prinzipieller Aufbau

Spezifikation des Übertragungskabels

Wir empfehlen CAN-Kabel nach ISO 11898-2 zu verwenden:

CAN-Kabel nach ISO 11898 -2

Kabeltyp Paarverseilt mit Abschirmung

Impedanz

Leitungswiderstand/-querschnitt

Kabellänge≤300 m≤70 mΩ/m / 0.25 … 0.34 mm2(AWG22)

Kabellänge 301 … 1000 m

Signallaufzeit

120Ω(95 ... 140Ω)

≤

40 mΩ/m / 0.5 mm2(AWG20)

≤

5 ns/m

E82ZAFC013

18



EDK82ZAFCC-010 DE/EN/FR 5.0

Elektrische Installation

Daten der Anschlussklemmen

Daten der Anschlussklemmen

Bereich Werte

Elektrischer Anschluss Steckerleiste mit Doppel-Schraubanschluss

Anschlussmöglichkeiten

Anzugsmoment 0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)

Abisolierlänge 10 mm

Bereich Werte

Elektrischer Anschluss 2-polige Steckerleiste mit Federkraftanschluss

Anschlussmöglichkeiten

Abisolierlänge 9 mm

starr:

flexibel:

starr:

flexibel:

1.5 mm2(AWG 16)

ohne Aderendhülse

1.5 mm2(AWG 16)

mit Aderendhülse, ohne Kunststoffhülse

1.5 mm2(AWG 16)

mit Aderendhülse, mit Kunststoffhülse

1.5 mm2(AWG 16)

1.5 mm2(AWG 16)

ohne Aderendhülse

1.5 mm2(AWG 16)

mit Aderendhülse, ohne Kunststoffhülse

1.5 mm2(AWG 16)

mit Aderendhülse, mit Kunststoffhülse

1.5 mm2(AWG 16)

6

EDK82ZAFCC-010 DE/EN/FR 5.0



19

6 Elektrische Installation

Umgang mit Steckerleisten

Umgang mit Steckerleisten

 Stop!

Um Steckerleisten und Kontakte nicht zu beschädigen:

ƒ

Steckerleisten nur aufstecken / abziehen wenn der Antriebsregler vom
Netz getrennt ist.

ƒ

Steckerleisten erst verdrahten, dann aufstecken.

ƒ

Nicht belegte Steckerleisten ebenfalls aufstecken.

Gebrauch der Steckerleiste mit Federkraftanschluss

E82ZAFX013

20



EDK82ZAFCC-010 DE/EN/FR 5.0

Elektrische Installation

+20V

GND2

39 28

HI

7

20

CAN-GND

CAN-LOW

CAN-HIGH

7

LO

HI

GND1

X3.1

X3.2

CAN-GND

CAN-LOW

CAN-HIGH

+

_

24V
ext.

+20V

GND2

39 28

7

LO

HI

7 20

GND1

X3.1

X3.2

Belegung der Anschlussklemmen

Belegung der Anschlussklemmen

Versorgung der Reglersperre (CINH) über die interne Spannungsquelle (X3.2/20)

Versorgung der Reglersperre (CINH) über die externe Spannungsquelle

6

E82ZAFC015

EDK82ZAFCC-010 DE/EN/FR 5.0

Für den Betrieb notwendige Mindestverdrahtung



E82ZAFC011

21

6 Elektrische Installation

Belegung der Anschlussklemmen

X3.1/ Bezeichnung Funktion Pegel

7 GND1 Bezugspotenzial 1

LO CAN-LOW Systembus LOW (Datenleitung)

HI CAN-HIGH Systembus HIGH (Datenleitung)

X3.2/ Bezeichnung Funktion Pegel

7 GND1 Bezugspotenzial 1

39 GND2 Bezugspotenzial 2 der Reglersperre

28 CINH Reglersperre (CINH)

20 DC-Spannungsquelle zur internen Ver-

(CINH) an X3.2/28

sorgung der Reglersperre (CINH)



Start = HIGH (12 ... 30 V)



Stop = LOW (0 ... 3 V)

20 V (Bezug: GND1)

22



EDK82ZAFCC-010 DE/EN/FR 5.0

Elektrische Installation

Busleitungslänge

Busleitungslänge

Halten Sie die zulässigen Leitungslängen unbedingt ein.

1. Überprüfen Sie die Einhaltungder Gesamt-Leitungslänge in Tab. 1.

Durch die Übertragungsrate ist die Gesamt-Leitungslänge festgelegt.

Übertragungsrate [kBit/s] Max. Buslänge [m]
20 3900
50 1500
125 590
250 250
500 80

Tab. 1 Gesamt-Leitungslänge

2. Überprüfen Sie die Einhaltungder Segment-Leitungslänge in Tab. 2.

Die Segment-Leitungslängewird durch den verwendetenLeitungsquerschnitt unddie Teil­nehmeranzahl festgelegt. Ohne Repeater ist die Segment-Leitungslänge gleich der Ge­samt-Leitungslänge.

Leitungsquerschnitt

2

Teilnehmer

2 240 m 430 m 6 50 m 940 m

5 230 m 420 m 6 40 m 920 m

10 230 m 410 m 6 20 m 900 m

20 210 m 390 m 5 80 m 850 m

32 200 m 360 m 5 50 m 800 m
63 170 m 310 m 4 70 m 690 m

Tab. 2 Segment-Leitungslänge

0.25 mm

0.5 mm

2

0.75 mm

2

1.0 mm

2

6

EDK82ZAFCC-010 DE/EN/FR 5.0



23

6 Elektrische Installation

Busleitungslänge

3. Vergleichen Sie die beiden ermittelten Werte miteinander.

Wenn der ausTab. 2 ermittelte Wert kleiner als diezu realisierendeGesamt-Leitungslänge
aus Tab. 1 sein sollte, müssen Repeater eingesetzt werden. Repeater unterteilen die Ge­samt-Leitungslänge in Segmente.

 Hinweis!

ƒ

Beachten Sie die Reduzierungder Gesamt-Leitungslänge aufgrund der
Signalverzögerung des Repeaters (siehe Beispiel25).

ƒ

Mischbetrieb
– Mischbetrieb liegt vor, wenn verschiedene Teilnehmer an einem Netz

betrieben werden.

– Wenn bei gleicher Übertragungsrate die zugehörigen

Gesamt-Leitungslängen der Teilnehmer unterschiedlichsind, muss zur
Bestimmung der max. Leitungslänge der kleinere Wert verwendet
werden.

Beispiel: Auswahlhilfe

Vorgaben



Leitungsquerschnitt:



Teilnehmeranzahl:



Repeater:

Bei max. Teilnehmeranzahl (63) sind aus den Vorgaben folgende Leitungslängen / Anzahl
Repeater einzuhalten:

Übertragungsrate [kBit/s] 20 50 125 250 500
Max. Leitungslänge [m] 3900 1500 590 250 80
Segment-Leitungslänge [m] 310 310 310 250 80
Anzahl der Repeater 13 5 1 - -

0.5 mm2(gemäß Kabel-Spezifikation 18)

63

Lenze-Repeater, Typ 2176 (Leitungsreduzierung: 30 m)

24



EDK82ZAFCC-010 DE/EN/FR 5.0

Elektrische Installation

Busleitungslänge

Repeater-Einsatz prüfen

Vorgaben



Übertragungsrate:



Leitungsquerschnitt:



Teilnehmeranzahl:



Leitungslänge:

Prüfschritte Leitungslänge Siehe

1. Gesamt-Leitungslänge bei125 kBit/s: 590 m ausTab. 1

2. Segment-Leitungslänge für 28 Teilnehmer und einem Lei­tungsquerschnitt von 0.5 mm2:

3. Vergleich: Der Wert in Pkt. 2 ist kleiner als die zu realisierende Leitungslänge von 450 m.

Folgerung



Ohne Repeater-Einsatz ist die zu realisierende Leitungslänge von 450 m nicht möglich.



Es muss ein Repeater nach 360 m (Pkt. 2.) eingesetzt werden.

Ergebnis



Verwendet wird der Lenze-Repeater, Typ 2176 (Leitungsreduzierung: 30 m)



Berechnung der max. Leitungslänge:
Erste Segment: 360 m
Zweite Segment: 360 m (entsprechend Tab. 1) minus 30 m (Leitungsreduzierung bei Einsatz eines
Repeaters)

 Max. erreichbare Leitungslänge mit einem Repeater: 690 m.
 Damit ist die vorgegebene Leitungslänge realisierbar.

125 kBit/s

0.5 mm

28

450 m

2

360 m ausTab. 2

6

 Hinweis!

Die Verwendung eines weiteren Repeaters wird empfohlen als

ƒ

Service-Schnittstelle

Vorteil:

ƒ

EDK82ZAFCC-010 DE/EN/FR 5.0

Störungsfreies Ankoppeln im laufenden Bus-Betrieb möglich.

Einmess-Schnittstelle

Vorteil:

Einmess-/Programmiergerät bleibt galvanisch getrennt.



25

7 Inbetriebnahme

Vor dem ersten Einschalten

7 Inbetriebnahme

Vor dem ersten Einschalten



Stop!

Bevor Sie das Grundgerät mit Funktionsmodul erstmalig im
Systembus-Netzwerk CAN einschalten, überprüfen Sie

ƒ

die gesamte Verdrahtung auf Vollständigkeit, Kurzschluss und Erdschluss.

ƒ

ob das Bussystem beimphysikalisch ersten und letzten Busteilnehmer
abgeschlossen ist.

26



EDK82ZAFCC-010 DE /EN/FR 5 .0

Inbetriebnahme

Erstes Einschalten

Erstes Einschalten



Hinweis!

ƒ

Mit der Codestelle C0356/x sind die Zeiten für das
einstellbar.

ƒ

Die im Antriebsregler gespeicherten Lenze-Codestellen sindvom
CAN-Master über den Index erreichbar.

Index = 24575 – Lenze-Codestellennummer (Cxxxx)

ƒ

Das Grundgerät ist nur funktionsfähig, wenn ein HIGH-Pegel an der
Klemme 28 des Funktionsmoduls anliegt (Reglerfreigabe über Klemme).
– Beachten Sie, dass die Reglersperre über mehrere Quellen gesetzt

werden kann. Die Quellen wirken wieeine Reihenschaltung von
Schaltern.

– Wenn der Antrieb trotz Reglerfreigabe über Klemme 28 nicht anläuft,

überprüfen Sie, ob noch über eine andere Quelle die Reglersperre
gesetzt ist. Eine andere Quelle könnte z. B. die-Taste des Keypad
sein.

Schritt Beschreibung

1. Leitsystem (CAN-Master) für die Kommunikation mit dem Funktionsmodul konfigurie-

2. Grundgerät über Klemme 28 (CINH) sperren.

3. Netzspannung zuschalten.

ren.



Klemme 28 auf LOW-Pegel legen.



Das Grundgerät kann später über den Bus gesperrt und freigegeben werden.



Das Grundgerät ist nach ca. 1 Sekunde betriebsbereit.



Die Reglersperre ist aktiv.

Reaktion des Grundgerätes



Die grüne LED blinkt.



Keypad:



(wenn aufgesteckt)

zyklische

Senden

7

EDK82ZAFCC-010 DE/EN/FR 5.0



27

7 Inbetriebnahme

Erstes Einschalten

4.

5. Sie können jetzt mit dem Grundgerät kommunizieren, d. h. alle Codestellen lesen und

6. Sollwertquelle konfigurieren.

7. Der Master setzt den Systembus (CAN) in den Zustand ”Operational”.

8. Sollwert vorgeben.

9. Sync -Telegramm senden.

10. Grundgerät über Klemme 28 (CINH) freigeben.

11. Der Antrieb läuft jetzt an.

BeschreibungSchritt

A Knotenadresse einstellen über ...

– C03 50 oder
– DIP -Schalter (wenn vorhanden).
(Lenze-Einstellung: 500 kBit/s)

Jede Knotenadresse in einem CAN-Netzwerk darf nur einmal verwendet werden.

B Übertragungsrate einstellen über ...

– C03 51 oder
– DIP -Schalter (wenn vorhanden).
(Lenze-Einstellung: 1)

Die Übertragungsrate mussbei allen CAN-Teilnehmern identisch eingestellt
werden.

Änderungen werden erst nach dem Befehl ”Reset-Node” (C0358 = 1) übernommen.

alle beschreibbaren Codestellen an Ihre Anwendung anpassen.



C0412/1 = 20 ... 23: Die Sollwertquelle ist ein Wort des Prozessdaten-Kanals 1
(CAN1).



z. B. C0412/1 = 21: die Sollwertquelle ist CAN-IN1.W2



Den Sollwert über das ausgewählte CAN-Wort (z. B. CAN-IN1.W2) senden.



Das Sync-Telegramm wird vom CAN-Teilnehmer nur empfangen, wenn C0360 = 1
ist.



Lenze-Einstellung: Sync-Steuerung



Klemme 28 auf HIGH-Pegel legen.

28



EDK82ZAFCC-010 DE/EN/FR 5.0

Basisidentifier der CAN-Objekte

Inbetriebnahme

Basisidentifier der CAN-Objekte

Das CAN-Bussystem ist nachrichtenorientiert und nicht teilnehmerorientiert. Jede Nach­richt hat eineeindeutigeKennung, denIdentifier. BeiCANopen wird eineTeilnehmerorien­tierung dadurch erreicht, dass es für jede Nachricht nur einen Sender gibt.

Mit Ausnahme des Netzwerkmanagements und des Sync-Telegramms enthält der Identi­fier die Knotenadresse des Antriebs:

Identifier (COB-ID) = Basis-Identifier + einstellbare Knotenadresse (Node-ID)

Die Identifier-Vergabe ist im CANopen-Protokoll festgelegt.
Der Basisidentifier ist entsprechend der CANopen-Spezifikation ab Werk mit folgenden

Werten voreingestellt:

Objekt

NMT 0 0
Sync 128 80

TPDO 1
(CAN-OUT1)

PDO1

RPDO1
(CAN-IN1)

TPDO2
(CAN-OUT2)

PDO2

RPDO2
(CAN-IN2)

SDO1

SDO2

PDO Sync-gesteuert oder zeitgesteuert über C0360 konfigurieren

Sync-gesteuert

zeitgesteuert

Sync-gesteuert

zeitgesteuert

zeitgesteuert

zeitgesteuert

Richtung Basisidentifier

vom Antrieb zum Antrieb dec hex

X

X

X 641 281

X 640 280

X 1408 580

X 1536 60 0

X 1472 5C0

X 1600 64 0

384 180
769 301
512 200
768 300

7

EDK82ZAFCC-010 DE/EN/FR 5.0



29

Legend for fold-out page

Pos. Description Detailed

Plug connector X3.1, connection for CAN bus



Plug connector X3.2, connection for





controller inhibit (CINH)



internal supply of the controller inhibit (CINH)

Nameplate



0Fig.0Tab. 0

information



48



39

30



EDK82ZAFCC-010 DE/EN/FR 5.0

Contents i

1 About this documentation 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conventions used 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Notes used 34. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Safety instructions 36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Product description 37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Application as directed 37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Scope of supply 38. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Identification 39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Technical data 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Data 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operating conditions 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Protective insulation 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connection terminals 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dimensions 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Mechanical installation 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Electrical installation 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring according to EMC 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring to a host 44. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connection terminals 45. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Use of plug connectors 46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Assignment of the terminals 47. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bus cable length 49. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Commissioning 52. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Before switching on 52. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Initial switch-on 53. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Basic identifiers of the CAN objects 55. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EDK82ZAFCC-010 DE /EN/FR 5 .0



31

1 About this documentation

1 Aboutthis documentation

Contents

This documentation includes ...
ƒ Safety instructions which you must observe in any case;
ƒ Data about the versions of Lenze basic devices to be used;
ƒ Information about the mechanical and electrical installation of the function module;
ƒ Information about the commissioning of the function module;
ƒ Technical data.



Tip!

More information about this function module is available in the corresponding
communication manual.

The PDF file can be downloaded from the Internet in the ”Services &
Downloads” area at

http://www.Lenze.com

Target group

This documentation is intended for persons who install and commission the described
product according to the project requirements.

Validity information

The information given in this documentation is valid for the following devices:
ƒ System bus (CAN) PT E82ZAFCC010 function modules as of version 3A.



Tip!

Documentation and software updates for further Lenze products can be found
on the Internet in the ”Services & Downloads” area under

http://www.Lenze.com

32



EDK82ZAFCC-010 DE/EN/FR 5.0

About this documentation

Conventions used

Conventions used

This documentationuses thefollowing conventions to distinguish betweendifferent types
of information:

Type of information Identification Examples/notes

Numbers

Decimal separator Point The decimal point is used throughout

Symbols

Page reference



this documentation.
Example: 1234.56

Reference to another page with
additional information

Example:16 = see page 16

1

EDK82ZAFCC-010 DE/EN/FR 5.0



33

1 About this documentation

Notes used

Notes used

The following pictographs and signal words are used in this documentation to indicate
dangers and important information:

Safety instructions

Structure of safety instructions:



Danger!

(characterises the type and severity of danger)

Note

(describes the danger and gives information about how to prevent dangerous
situations)

Pictograph and signal word Meaning

Danger of personal injury through dangerous electrical
voltage.







Danger!

Danger!

Stop!

Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.

Danger of personal injury through a general source of
danger.

Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.

Danger of property damage.

Reference to a possible danger that may result in
property damage if the corresponding measures are not
taken.

34



EDK82ZAFCC-010 DE/EN/FR 5.0

Application notes

Pictograph and signal word Meaning

About this documentation

Notes used

1





Note!

Tip!

Important note to ensure troublefree operation

Useful tip for simple handling

Reference to another documentation

EDK82ZAFCC-010 DE/EN/FR 5.0



35

2 Safety instructions

2 Safetyin structions



Danger!

Inappropriate handling of the function module and the standard device can
cause serious injuries to persons and damage to material assets.

Observe the safety instructions and residual hazards included in the
documentation of the standard device.



Stop!

Electrostatic discharge

Electronic components within the function module can be damaged or
destroyed by electrostatic discharge.

Possible consequences:

ƒ

The function module is defective.

ƒ

Fieldbus communication is not possible or faulty.

Protective measures

ƒ

Free yourself from any electrostatic charge before you touch the module.

36



EDK82ZAFCC-010 DE/EN/FR 5.0

Product description

Application as directed

3 Productdescription

Application as directed

The function module ...
ƒ connects the Lenze frequency inverter to the CAN communication system.
ƒ is a device to be used in industrial power systems.
ƒ is an accessory module which can be used with the following Lenze frequency

inverters:

Device series From version

Frequency inverter 8200 vector Vx14

Drive PLC Drive PLC 1x20

3

EDK82ZAFCC-010 DE/EN/FR 5.0



37

3 Product description





Scope of supply

Scope of supply





E82ZAFCxxx

Pos. Item Detailed information

E82ZAFCC010 function module

Plug connector with double screw connection, 3-pole



Plug connector with spring connection, 4-pole



Mounting clip Documentation





Two bus terminating resistors (120Ωeach)

Mounting Instructions

48

8200 vector

44

38



EDK82ZAFCC-010 DE /EN/FR 5 .0

Identification

E82AF000P0B201XX



APPLICATION

010/3A22



APPLICATION

010/3A22



L

Type

Id.-No.

Prod.-No.

Ser.-No.

Series

System bus (CAN)

Version

Variant: PT design

Hardware version

Product description

Identification

E82ZAFX005

  

E82ZAF C C 010 3A

3

EDK82ZAFCC-010 DE/EN/FR 5.0



39

4 Technical data

General Data

4 Technical data

General Data

Field Values

Communication profile Based on CANopen
Communication medium ISO 11898
Network topology

Node addresses Max. 63
Baud rate [kbps] 20, 50, 125, 250, 500

Operating conditions

Ambient conditions

Climate

Storage IEC/EN 60721-3-1 1K3 (-25 to +60 °C)

Transport IEC/EN 60721-3-2 2K3 (-25 to +70 °C)

Operation Corresponding to the data of the Lenze standard device used (see

Pollution EN 61800-5-1 Degree of pollution 2

Protective insulation

Protective insulation between bus and ... Type of insulation (in accordance with



8200 vector power stage



Reference earth/PE



Terminal X3.2/20



Terminal X3.2/28

Line (terminated with 120Ω)

on both sides

documentation of the standard device).

EN 61800-5-1)

Reinforced insulation

Functional insulation

No functional insulation

Functional insulation

40



EDK82ZAFCC-010 DE/EN/FR 5.0

Technical data

Connection terminals

Connection terminals

X3.2/

7 Reference potential 1

39 Reference potential 2 of the controller inhibit (CINH) at X3.2/28

28

20 Load capacity: I

Dimensions

Input resistance: 3.3 k
Controller inhibit



Start = HIGH (12 ... 30 V)



Stop = LOW (0 ... 3 V)

=30 mA

max

Ω

4

All dimensions in mm

EDK82ZAFCC-010 DE/EN/FR 5.0



E82ZAFC016B

41

5 Mechanical installation

5 Mechanical installation

Follow the notes given in the Mounting Instructions for the standard device for the
mechanical installation of the function module.

The Mounting Instructions for the standard device ...
ƒ are part of the scope of supply and are enclosed with eachdevice.
ƒ provide tips for avoiding damage through improper handling.
ƒ describe the obligatory order of installation steps.

42



EDK82ZAFCC-010 DE/EN/FR 5.0

Electrical installation

Wiring according to EMC

6 Electricalinstall ation

Wiring according to EMC

For wiring according to EMC requirements observe the following points:



Note!

ƒ

Separate control cables/data lines from motor cables.

ƒ

Connect the shields of control cables/data lines
digital signals.

ƒ

Use an equalizing conductor with a cross-section of at least 16 mm
(reference: PE) to avoid potential differences between the bus nodes.

ƒ

Observe the other notes concerning EMC-compliant wiring given in the
documentation for the standard device.

Procedure for wiring

1. Observe the bus topology, i.e. do not use stubs.

2. Observe notes and wiring instructions in the documents for the control system.

3. Only use cables corresponding to the listed specifications (44).

4. Observe the permissible bus cable length (49)

5. Connect bus terminating resistors of 120 Ω each (scope of supply):

– only to the physically first and last node
– between the terminals CAN-LOW and CAN-HIGH

.

at both ends

in the case of

2

6

EDK82ZAFCC-010 DE/EN/FR 5.0



43

6 Electrical installation

7

7

GND

8200vector

8200vector

SPS/PC

E82ZAFCCxxx

E82ZAFCCxxx

120

120

LO

LO

LO

HI

HI

HI

+

+

+

Wiring to a host

Wiring to a host

Fig. 1 Basic structure

Specification of the transmission cable

We recommend the use of CAN cables in accordancewith ISO 11898-2:

CAN cable in accordance with ISO 11898-2

Cable type Paired with shielding

Impedance

Cable resistance / cross-section

Cable length≤300 m≤70 mΩ/m / 0.25 … 0.34 mm2(AWG22)

Cable length 301 … 1000 m

Signal propagation delay

120Ω( 95 ... 140Ω)

≤

40 mΩ/m / 0.5 mm2(AWG20)

≤

5 ns/m

E82ZAFC013

44



EDK82ZAFCC-010 DE/EN/FR 5.0

Electrical installation

Connection terminals

Connection terminals

Field Values

Electrical connection Plug connector with double screw connection

Possible connections

Tightening torque 0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)

Stripping length 10 mm

Field Values

Electrical connection 2-pin plug connector with spring connection

Possible connections

Stripping length 9 mm

rigid:

flexible:

rigid:

flexible:

1.5 mm2(AWG 16)

without wire end ferrule

1.5 mm2(AWG 16)

with wire end ferrule, without plastic sleeve

1.5 mm2(AWG 16)

with wire end ferrule, with plastic sleeve

1.5 mm2(AWG 16)

1.5 mm2(AWG 16)

without wire end ferrule

1.5 mm2(AWG 16)

with wire end ferrule, without plastic sleeve

1.5 mm2(AWG 16)

with wire end ferrule, with plastic sleeve

1.5 mm2(AWG 16)

6

EDK82ZAFCC-010 DE/EN/FR 5.0



45

6 Electrical installation

Use of plug connectors

Use of plug connectors



Stop!

Observe the following to prevent any damage to plug connectors and
contacts:

ƒ

Only pug in / unplug the plug connectors when the controller is
disconnected from the mains.

ƒ

Wire the plug connectors before plugging them in.

ƒ

Unused plug connectors must also be plugged in.

Use of plug connectors with spring connection

E82ZAFX013

46



EDK82ZAFCC-010 DE/EN/FR 5.0

Electrical installation

+20V

GND2

39 28

HI

7

20

CAN-GND

CAN-LOW

CAN-HIGH

7

LO

HI

GND1

X3.1

X3.2

CAN-GND

CAN-LOW

CAN-HIGH

+

_

24V
ext.

+20V

GND2

39 28

7

LO

HI

7 20

GND1

X3.1

X3.2

Assignment of the terminals

Assignment of the terminals

Controller inhibit (CINH) supply via internal voltage source (X3.2/20)

Controller inhibit (CINH) supply via external voltage source

6

E82ZAFC015

EDK82ZAFCC-010 DE/EN/FR 5.0

Minimum wiring required for operation



E82ZAFC011

47

6 Electrical installation

Assignment of the terminals

X3.1/ Designation Function Level

7 GND1 Reference potential 1

LO CAN-LOW System bus LOW (data line)

HI CAN-HIGH System bus HIGH (data line)

X3.2/ Designation Function Level

7 GND1 Reference potential 1

39 GND2 Reference potential 2 of the controller

28 CINH Controller inhibit (CINH)

20 DC voltage source for internal supply of

inhibit (CINH) at X3.2/28

controller inhibit (CINH)



Start = HIGH (12 ... 30 V)



Stop = LOW (0 ... 3 V)

20 V (Ref: GND1)

48



EDK82ZAFCC-010 DE/EN/FR 5.0

Electrical installation

Bus cable length

Bus cable length

It is absolutely necessary to comply with the permissible cable lengths.

1. Check the compliance with the total cable length in Tab. 1.
The total cable length is defined by thebaud rate.

Baud rate [kbps] Max. bus length [m]
20 3900
50 1500
125 590
250 250
500 80

Tab. 1 Total cable length

2. Check the compliance with the segment cable length in Tab. 2.
The segment cable length is defined by the cable cross-section used and the number of

nodes. Without any repeaters, the segment cable length corresponds to the total cable
length.

Cable cross-section

2

Node

2 240 m 4 30 m 650 m 940 m

5 230 m 4 20 m 640 m 920 m

10 230 m 410 m 620 m 900 m

20 210 m 390 m 580 m 850 m

32 200 m 360 m 550 m 800 m
63 170 m 310 m 470 m 690 m

Tab. 2 Segment cable length

0.25 mm

0.5 mm

2

0.75 mm

2

1.0 mm

2

6

EDK82ZAFCC-010 DE/EN/FR 5.0



49

6 Electrical installation

Bus cable length

3. Compare both values.
If the value given in Tab. 2 is smaller than the required total cable length given in Tab. 1,

repeaters must be used. Repeaters divide the total cable length into segments.



Note!

ƒ

Please note the reduction of the total cable length dueto the signal delay
of the repeater (see example

ƒ

There is mixed operation if
– different node devices are connected to the same mains.
– the total cable lengths of the nodes are different at the same baud rate,

the smaller value must be used to determine the max. cable length.

Example: Selection help

Given:



Cable cross-section:



Number of nodes:



Repeater:

At maximum numberof nodes (63)the following cablelengths/number ofrepeaters must
be complied with:

Baud rate [kbps] 20 50 125 250 500
Max. cable length [m] 3900 1500 590 250 80
Segment cable length [m] 31 0 310 310 250 80
Number of repeaters 13 5 1 - -

0.5 mm2(according to cable specification 44)

63

Lenze repeater, type 2176 (cable reduction: 30 m)

Check repeater application

Given:



Baud rate:



Cable cross-section:



Number of nodes:



Cable length:

125 kbps

0.5 mm

28

450 m

50

).

2

50



EDK82ZAFCC-010 DE/EN/FR 5.0

Electrical installation

Bus cable length

Test sequence Cable length See

1. Total cable length at 125 kbps: 590 m From Tab. 1

2. Segment cable length for 28 nodes and a cable cross-section
of 0.5 mm2:

3. Comparison:The value under item 2 is smaller than the required cable length of 450 m.

Conclusion



It is not possible to use a cable length of 450 m without a repeater.



After 360 m (item 2.), a repeater must be installed.

Result



The Lenze repeater type 2176 is used (cable reduction: 30 m)



Calculation of the maximum cable length:
First segment: 360 m
Second segment: 360 m (according to Tab. 1)
used)



Maximum possible cable length with repeater: 690 m.



Thus it is possible to use the required cable length.



Note!

minus

30 m (cable reduction when a repeater is

The use of another repeater is recommended as

ƒ

Service interface

Advantage:

Trouble-free connection during running bus operation is

possible.

ƒ

Calibration interface

Advantage:

calibration/programming unit remains electrically isolated.

360 m From Tab. 2

6

EDK82ZAFCC-010 DE/EN/FR 5.0



51

7 Commissioning

Before switching on

7 Commissioning

Before switching on



Stop!

Please check the following before you switch on the controller together with
the function module connected to the CAN system bus network:

ƒ

Completeness of the wiring, earth fault and short circuit.

ƒ

Whether the bus system is terminated at the physically first and last node
through the bus terminating resistor.

52



EDK82ZAFCC-010 DE /EN/FR 5 .0

Commissioning

Initial switch-on

Initial switch-on



Note!

ƒ

Code C0356/x serves to set the times for

ƒ

The CAN master can access the Lenze codes saved to the controller via the
index.

Index = 24575 – Lenze code number (Cxxxx)

ƒ

The controller is only ready for operation if a HIGH level is applied to
terminal 28 of the function module (controller enable via terminal).
– Please observe that the controller can be inhibited through various

sources. All sources act like a series connection of switches.

– If the drive does not start in spite of the controller enable via terminal

28, check whether the controller is still inhibited via another source such
as the  key of the keypad.

Step Description

1. Configure master system (CAN master) for communication with the function module.

2. Inhibit standard device via terminal 28 (CINH).

3. Swit ch on the mains voltage.

4.



Set terminal 28 to LOW level.



The standard device can be inhibited and enabled via the bus subsequently.



The standard device will be ready for operation after approx. 1 second.



The controller inhibit is active.

Response of standard device



The green LED is blinking.



Keypad:



(if plugged-in)

A Set node address via ...

– C03 50 or
– DIP switch (if available).
(Lenze setting: 500 kbps)

A node address in aCAN network must not be used more than once.

B Set baud rate via ...

– C03 51 or
– DIP switch (if available).
(Lenze setting: 1)

All CAN nodes must have an identical baud rate.

Changes will not be accepted until a ”Reset node” command (C0358 = 1) has been
executed.

cyclic

transmission.

7

EDK82ZAFCC-010 DE/EN/FR 5.0



53

7 Commissioning

Initial switch-on

DescriptionStep

5. Communication with the standard device is now possible, i.e. all codescan be read and

6. Configure setpoint source.

7. The master sets the system bus (CAN) to the ”Operational” state.

8. Select setpoint.

9. Transmit sync telegram.

10. Enable standard device via terminal 28 (CINH).

11. Now the drive starts.

all writable codes can be adapted to your application.



C0412/1 = 20 ... 23: The setpoint source is a word of process data channel 1 (CAN1).



e.g. C0412/1 = 21: the setpoint source is CAN-IN1.W2



Transmit the setpoint via the selected CAN word (e.g. CAN-IN1.W2).



The sync telegram is only received by the CAN node if C0360 = 1.



Lenze setting: sync control



Set terminal 28 to HIGH level.

54



EDK82ZAFCC-010 DE/EN/FR 5.0

Basic identifiers of the CAN objects

Commissioning

Basic identifiers of the CAN objects

The CAN bus system is message-oriented. Each message has an unambiguous identifier.
With CANopen, there is only one sender for each message for device-orientation.

Except for the network management and the sync telegram, the identifier contains the
node address of the controller:

Identifier (COB-ID) = basic identifier + adjustable node address (node ID)

The identifier assignment is specified in theCANopen protocol.
The basic identifier in accordancewith the CANopenspecification ex works ispreset to the

following values:

Object

NMT 0 0

Sync 128 80

TPDO 1
(CAN-OUT1)

PDO1

RPDO1
(CAN-IN1)

TPDO2
(CAN-OUT2)

PDO2

RPDO2
(CAN-IN2)

SDO1

SDO2

Configuration of PDO (sync-controlled or time-controlled) via C0360

sync-controlled

time-controlled

sync-controlled

time-controlled

time-controlled

time-controlled

Direction Basic identifier

From the

controller

X

X 641 281

X 1408 580

X 1472 5C0

To the

controller

X

X 640 280

X 1536 60 0

X 1600 64 0

Dec Hex

384 180
769 301
512 200
768 300

7

EDK82ZAFCC-010 DE/EN/FR 5.0



55

Légende de l’illustration de la page dépliante

Pos. Description Informations

Bornier X3.1, raccordement pour Bus Système CAN



Bornier X3.2, raccordement pour





Blocage variateur (CINH)



Alimentation interne de la borne de blocage variateur (CINH)

Plaque signalétique 65



0Fig.0Tab. 0

détaillées

74

56



EDK82ZAFCC-010 DE/EN/FR 5.0

Sommaire i

1 Présentation du document 58. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conventions utilisées 59. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Consignes utilisées 60. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Consignes de sécurité 62. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Description du produit 63. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Utilisation conforme à lafonction 63. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Equipement livré 64. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Identification 65. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Spécifications techniques 66. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caractéristiques générales 66. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conditions d’utilisation 66. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Isolement de protection 66. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spécifications des bornes de raccordement 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Encombrements 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Installation mécanique 68. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Installation électrique 69. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Câblage conforme CEM 69. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Raccordement à un maître 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spécifications des bornes de raccordement 71. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Utilisation de borniers 72. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Affectation des bornes de raccordement 73. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Longueur de câble bus 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Mise en service 79. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avant la première mise sous tension 79. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Première mise en service 80. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Identificateur de basedes objets CAN 82. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EDK82ZAFCC-010 DE /EN/FR 5 .0



57

1 Présentation du document

1 Présentationdu document

Contenu

La présente documentation contient ...
ƒ des consignes de sécurité à respecter impérativement ;
ƒ les valeurs indiquées concernant les versions des appareils de base Lenze à utiliser ;
ƒ des informations sur l’installation mécanique et électrique du module de fonction ;
ƒ des informations sur la mise en service du module de fonction ;
ƒ les spécifications techniques.



Conseil !

Pour plus d’informations sur ce module de fonction, consulter le manuel de
communication correspondant.

Le fichier PDF peut être téléchargé sur Internet dans la zone ”Services &
Downloads” de notre site à l’adresse suivante :

http://www.Lenze.com

Public visé

Ce document est destiné aux personnes chargées d’installer et de mettre en service le
produit décrit selon les exigences du projet.

Informations relatives à la validité

Les informationscontenuesdans leprésent documents’appliquentauxappareilssuivants :
ƒ Modules de fonction Bus Système CAN PT E82ZAFCC010 à partir de la version 3A.



Conseil !

Les mises à jour de logiciels et les documentations relatives aux produits Lenze
sont disponibles dans la zone ”Services & Downloads” du site Internet :

http://www.Lenze.com

58



EDK82ZAFCC-010 DE/EN/FR 5.0

Présentation du document

Conventions utilisées

Conventions utilisées

Pour faire la distinction entre différents types d’informations, ce document utilise les
conventions suivantes :

Type d’information Marquage Exemples/remarques

Représentation des chiffres

Séparateur décimal Point Le point décimal est généralement

Symboles

Renvoi à une page



utilisé.
Exemple : 1234.56

Renvoi à une autre page présentant
des informations supplémentaires

Exemple :16 = voir page 16

1

EDK82ZAFCC-010 DE/EN/FR 5.0



59

1 Présentation du document

Consignes utilisées

Consignes utilisées

Pour indiquer des risques et des informations importantes, la présente documentation
utilise les mots et symboles suivants :

Consignes de sécurité

Présentation des consignes de sécurité



Danger !

(Le pictogramme indique le type de risque.)

Explication

(L’explication décrit le risque et les moyens de l’éviter.)

Pictogramme et mot associé Explication

Situation dangereuse pour les personnes enraison d’une
tension électrique élevée







Danger !

Danger !

Stop !

Indication d’un danger imminent qui peut avoir pour
conséquences des blessures mortelles ou très graves en
cas de non-respect des consignes de sécurité
correspondantes

Situation dangereuse pour les personnes enraison d’un
danger d’ordre général

Indication d’un danger imminent qui peut avoir pour
conséquences des blessures mortelles ou très graves en
cas de non-respect des consignes de sécurité
correspondantes

Risques de dégâts matériels

Indication d’un risque potentiel qui peut avoir pour
conséquences des dégâts matériels en cas de non-respect
des consignes de sécurité correspondantes

60



EDK82ZAFCC-010 DE/EN/FR 5.0

Consignes d’utilisation

Pictogramme et mot associé Explication

Présentation du document

Consignes utilisées

1






Remarque
importante !

Conseil !

Remarque importante pour assurer un fonctionnement
correct

Conseil utile pour faciliter la mise en oeuvre

Référence à une autre documentation

EDK82ZAFCC-010 DE/EN/FR 5.0



61

2 Consignes de sécurité

2 Consignesde sécurité



Danger !

Toute utilisation contre-indiquée du module de fonction et de l’appareil de
base peut entraîner des blessures graves et des dommages matériels.

Tenir compte des consignes de sécurité et des dangers résiduels énoncés dans
la documentation de l’appareil de base.



Stop !

Décharges électrostatiques

Les décharges électrostatiques peuvent endommager ou détruire les
composants électroniques situés à l’intérieur du module de fonction.

Risques encourus :

ƒ

Module de fonction en panne

ƒ

La communication par bus de terrain est impossible ou erronée.

Mesures de protection :

ƒ

Se débarrasser impérativement de toute charge électrostatique avant
toute intervention du le module.

62



EDK82ZAFCC-010 DE/EN/FR 5.0

Description du produit

Utilisation conforme à la fonction

3 Descriptiondu produit

Utilisation conforme à la fonction

Le module de fonction ...
ƒ permet de relier le convertisseur de fréquenceLenze au système de communication

CAN.

ƒ est un matériel d’exploitation destiné à être utilisé dans les installations industrielles

à courant fort.

ƒ est un module accessoire compatible avec les convertisseurs de fréquence Lenze

suivants :

Série d’appareils A partir de la version

Convertisseurs de fréquence 8200 vector Vx14
API pour entraînements Drive PLC 1x20

3

EDK82ZAFCC-010 DE/EN/FR 5.0



63

3 Description du produit





Equipement livré

Equipement livré





E82ZAFCxxx

Pos. Elément Informations

Module de fonction E82ZAFCC010

Bornier double à raccordement par vis, 3 bornes



Bornier à lame ressort, à 4 bornes



Etrier de fixation Documentation





Résistances d’extrémité de bus (de 120Ωchacune)

Instructions de montage

64



EDK82ZAFCC-010 DE /EN/FR 5 .0

détaillées

74

8200 vector

70

Identification

E82AF000P0B201XX



APPLICATION

010/3A22



APPLICATION

010/3A22



L

Type

Id.-No.

Prod.-No.

Ser.-No.

Série d’appareils

Bus Système CAN

Génération d’appareils

Variante : version PT

Version matérielle

Description du produit

Identification

E82ZAFX005

  

E82ZAF C C 010 3A

3

EDK82ZAFCC-010 DE/EN/FR 5.0



65

4 Spécifications techniques

Caractéristiques générales

4 Spécifications techniques

Caractéristiques générales

Domaine Valeurs

Profil de communication Dérivé de CANopen
Support de communication ISO 11898
Topologie du réseau

Nombre max. de participants 63 au plus
Vitesse de transmission

[kbits/s]

Conditions d’utilisation

Conditions ambiantes

Conditions climatiques

Stockage CEI/EN 60721-3-1 1K3 (-25 ... +60 °C)

Transport CEI/EN 60721-3-2 2K3 (-25 ... +70 °C)

Fonctionnement Conformément aux données de l’appareil de base Lenzeutilisé (voir la

Pollution ambiante
admissible

Isolement de protection

Isolement de protection entre bus et... Type d’isolement (selon EN 61800-5-1)



partie puissance du 8200 vector



point de terre/PE



borne X3.2/20



borne X3.2/28

Linie (fermée aux deux extrémités par 120Ω)

20, 50, 125, 250, 500

documentation de l’appareil de base).

EN 61800-5-1 Degré de pollution 2

Isolement renforcé

Isolement fonctionnel

Pas d’isolement fonctionnel

Isolement fonctionnel

66



EDK82ZAFCC-010 DE/EN/FR 5.0

Spécifications des bornes de raccordement

Spécifications techniques

Spécifications des bornes de raccordement

X3.2/

7 Potentiel de référence 1

39 Potentiel de référence du blocage variateur (CINH) sur X3.2/28

28

20 Charge maxi admissible : I

Encombrements

Résistance d’entrée : 3.3 k
Blocage variateur



MARCHE = HAUT (12 ... 30V)



ARRET = BAS (0 ... 3 V)

Ω

max

=30 mA

4

Toutes les cotes en mm

EDK82ZAFCC-010 DE/EN/FR 5.0



E82ZAFC016B

67

5 Installation mécanique

5 Installationm écanique

Pour l’installation mécanique dumodule defonction, suivreles consignesfournies dansles
instructions de montage de l’appareil de base.

Les instructions de montage de l’appareil de base ...
ƒ font partie de la livraison standard et sont comprises dans l’emballage.
ƒ contiennent des consignes pour éviter des dommages dus à unemploi

contre-indiqué.

ƒ décrivent l’ordre à respecter pour les opérations d’installation.

68



EDK82ZAFCC-010 DE/EN/FR 5.0

Installation électrique

Câblage conforme CEM

6 Installationé lectrique

Câblage conforme CEM

Pour s’assurer que le câblage est conforme aux exigences à respecter en matière de CEM,
vérifier les points suivants :



Remarque importante !

ƒ

Séparer physiquement les câbles de commande/de données des câbles
moteur.

ƒ

Pour les signaux numériques, blinder les câbles de commande et de
données

ƒ

ƒ

Procédure à suivre pour le câblage

1. Respecter la topologie de bus : ne pas utiliser de câbles de dérivation.

2. Respecter les indications et prescriptions concernant le câblage fournies dans la
documentation du système de commande.

3. Utiliser uniquement des câbles bus correspondant aux spécifications fournies
(70).

4. Respecter la longueur de câble bus max. admissible (75)

5. Connecter des résistances d’extrémité de bus de 120 Ωchacune (comprises dans la
livraison) :
– uniquement entre le premier et le dernier participant au bus (extrémités

physiques) ;

– entre les bornes CAN-LOW (BAS) et CAN-HIGH (HAUT).

aux deux extrémités

Pour éviter les différences de potentiel entre les participants au bus, utiliser
une ligne de compensation d’unesection minimale de 16 mm2(référence :
PE).

Respecter les autres consignes relatives à un câblage conforme CEM
fournies dans la documentation de l’appareil de base.

.

.

6

EDK82ZAFCC-010 DE/EN/FR 5.0



69

6 Installation électrique

7

7

GND

8200vector

8200vector

SPS/PC

E82ZAFCCxxx

E82ZAFCCxxx

120

120

LO

LO

LO

HI

HI

HI

+

+

+

Raccordement à un maître

Raccordement à un maître

Fig. 1 Schéma de principe

Spécifications pour câble de transmission

Il est recommandé d’utiliser des câbles CAN conformes à la norme ISO 11898-2 :

Câbles CAN conformes à la norme ISO 11898-2

Type de câble Paire blindée

Impédance

Résistance / section de câble

Longueur de câble≤300 m≤70 mΩ/m / 0.25 … 0.34 mm2(AWG22)

Longueur de câble 301 … 1000 m

Temps de parcours du signal

120Ω(95 ... 140Ω)

≤

40 mΩ/m / 0.5 mm2(AWG20)

≤

5 ns/m

E82ZAFC013

70



EDK82ZAFCC-010 DE/EN/FR 5.0

Spécifications des bornes de raccordement

Installation électrique

Spécifications des bornes de raccordement

Domaine Valeurs

Raccordement électrique Bornier double, à raccordement par vis

Raccordements possibles

Couple de serrage 0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)

Fil dénudé 10 mm

Domaine Valeurs

Raccordement électrique Bornier à lame ressort 2 bornes

Possibilités de
raccordement

Longueur du fil dénudé 9 mm

rigide :

flexible :

Fixe :

Souple :

1.5 mm2(AWG 16)

sans embout

1.5 mm2(AWG 16)

avec embout, sans gaine plastifiée

1.5 mm2(AWG 16)

avec embout et gaine plastifiée

1.5 mm2(AWG 16)

1.5 mm2(AWG 16)

sans embout

1.5 mm2(AWG 16)

avec embout, sans cosse en plastique

1.5 mm2(AWG 16)

avec embout et cosse en plastique

1.5 mm2(AWG 16)

6

EDK82ZAFCC-010 DE/EN/FR 5.0



71

6 Installation électrique

Utilisation de borniers

Utilisation de borniers



Stop !

Pour éviter d’endommager les borniers et les contacts :

ƒ

Enficher et retirer les borniers uniquement lorsque le variateur est coupé
du réseau.

ƒ

Procéder au câblage des borniers avant de les enficher.

ƒ

Enficher également des borniers non affectés.

Utilisation de borniers à lame ressort

E82ZAFX013

72



EDK82ZAFCC-010 DE/EN/FR 5.0

Affectation des bornes de raccordement

+20V

GND2

39 28

HI

7

20

CAN-GND

CAN-LOW

CAN-HIGH

7

LO

HI

GND1

X3.1

X3.2

CAN-GND

CAN-LOW

CAN-HIGH

+

_

24V
ext.

+20V

GND2

39 28

7

LO

HI

7 20

GND1

X3.1

X3.2

Installation électrique

Affectation des bornes de raccordement

Alimentation de la borne de blocage variateur (CINH) via tension interne (X3/2/20)

Alimentation de la borne de blocage variateur (CINH) via source de tension externe

6

E82ZAFC015

EDK82ZAFCC-010 DE/EN/FR 5.0

Câblage minimal nécessaire au fonctionnement



E82ZAFC011

73

6 Installation électrique

Affectation des bornes de raccordement

X3.1/ Désignation Fonction Niveau

7 GND1 Potentiel de référence 1

LO CAN-LOW Bus Système BAS (ligne de données)

HI CAN-HIGH Bus Système HAUT (ligne de données)

X3.2/ Désignation Fonction Niveau

7 GND1 Potentiel de référence 1

39 GND2 Potentiel de référence 2 du blocage

28 CINH du blocage variateur (CINH)

20 Source de tension CC pour

variateur (CINH) sur X3.2/28

l’alimentation interne du blocage
variateur (CINH)





20 V (référence : GND1)

Marche = HAUT (12 ... 30 V)
Arrêt = BAS (0 ... 3 V)

74



EDK82ZAFCC-010 DE/EN/FR 5.0

Installation électrique

Longueur de câble bus

Longueur de câble bus

Respecter impérativement les longueurs de câble autorisées !

1. Vérifier la longueur de câble totale admise dans le Tab. 1.

La longueur de câble totale est déterminée par la vitesse de transmission.

Vitesse de transmission

[kbits/s]
20 3900
50 1500
125 590
250 250
500 80

Tab. 1 Longueur de câble totale

2. Vérifier la longueur de câble admise par segment dans le Tab. 2.

La longueur de câble par segment est déterminée par la section de câble utilisée et le
nombre de participants. Sans répétiteur, la longueur de câble par segment équivaut à la
longueur de câble totale.

Nombre de
participants

2 240 m 4 30 m 650 m 940 m

5 230 m 4 20 m 640 m 920 m

10 230 m 410 m 620 m 900 m

20 210 m 390 m 580 m 850 m

32 200 m 360 m 550 m 800 m
63 170 m 310 m 470 m 690 m

Tab. 2 Longueur de câble par segment

Section de câble

0.25 mm

Longueur de câble bus maxi [m]

2

0.5 mm

2

0.75 mm

2

1.0 mm

2

6

EDK82ZAFCC-010 DE/EN/FR 5.0



75

6 Installation électrique

Longueur de câble bus

3. Comparer les valeurs déterminées.

Si la valeur établie à partir du Tab. 2 est inférieure à la longueur de câble totale à réaliser
d’après le Tab. 1, il est nécessaire d’avoir recours à des répétiteurs. Les répétiteurs divisent
la longueur de câble totale en segments.



Remarque importante !

ƒ

Tenir compte de la réduction de la longueur de câble totale, due à la
temporisation des signaux du répétiteur (voir exemple

ƒ

Fonctionnement mixte
– Il y a fonctionnement mixte lorsque des participants différents sont

raccordés à un même réseau.

– Si la longueur de câble totale pour les différents participants varie,

malgré une vitesse de transmission identique, la longueur de câble maxi
doit être déterminée sur la base de la plus petite valeur.

Exemple : aide à la sélection

Données de base



Section de câble :



Nombre de participants :



Répétiteurs :

Lorsque le nombre max. de participants (63) est atteint, respecter impérativement les
longueurs de câble et le nombre de répétiteurs indiqués ci-dessous :

Vitesse de transmission

[kbits/s]

Longueur de câble max. [m] 3900 1500 590 250 80
Longueur de câble par

segment [m]
Nombre de répétiteurs 13 5 1 - -

0.5 mm2(conformément aux spécifications 70)

63

répétiteurs Lenze de type 2176 (réd. de la longueur de câble : 30 m)

20 50 125 250 500

310 310 310 250 80

77

).

76



EDK82ZAFCC-010 DE/EN/FR 5.0

Utilisation d’un répétiteur

Configuration requise



Vitesse de transmission



Section de câble



Nombre de participants



Longueur de câble

125 kbits/s

2

0.5 mm

28

450 m

Installation électrique

Longueur de câble bus

6

Etapes de contrôle Longueur de

1. Longueur decâble totale pour 125 kbits/s 590 m Voir Tab. 1

2. Longueur decâble par segment pour 28 participants au bus
et une section de câble de 0.5 mm

3. Analyse comparative :la valeur indiquée au point 2 est inférieure à la longueur de câble
nécessaire, qui est de 450 m.

Conclusion



Sans répétiteur, la longueur de câble nécessaire (450 m) ne peut être réalisée.



Au-delà de 360 m (point 2.), il faut utiliser un répétiteur.

EDK82ZAFCC-010 DE/EN/FR 5.0

2



câble

360 m Voir Tab. 2

Référence

77

6 Installation électrique

Longueur de câble bus

Résultat



Répétiteur utilisé : répétiteur Lenze de type 2176 (réduction de la longueur de câble : 30 m)



Calcul de la longueur de câble max. :
Premier segment : 360 m
Second segment : 360 m (selon Tab. 1)
répétiteur)



Longueur de câble max. possible avec un répétiteur : 690 m



La longueur de câble requise peut donc être réalisée.



Remarque importante !

L’utilisation d’un deuxième répétiteur est recommandée en tant que :

ƒ

interface de service

Avantage :

ƒ

interface de mesure

Avantage :

galvaniquement.

couplage possible sans interrompre le fonctionnement par bus

l’appareil de mesure/de programmation reste isolé

moins

30 m (réduction de la longueur de câble avec

78



EDK82ZAFCC-010 DE/EN/FR 5.0

Avant la première mise sous tension

Mise en service

7 Miseen service

Avant la première mise sous tension



Stop !

Avant la première mise sous tension de l’appareil de base avec le module de
fonction raccordé au Bus Système CAN, vérifier

ƒ

le câblage dans son intégralité afin d’éviter un court-circuit ou un défaut
de mise à la terre ;

ƒ

si une résistance d’extrémité est raccordée au premier et au dernier
participant au bus.

7

EDK82ZAFCC-010 DE /EN/FR 5 .0



79

7 Mise en service

Première mise en service

Première mise en service



Remarque importante !

ƒ

Le code C0356/x permet de régler les temps relatifs aux émissions

cycliques

ƒ

ƒ

Etape Description

1. Configurer le système maître (maître CAN) en vued’établir la communication avec le

2. Bloquer l’appareil de base via la borne 28 (CINH).

3. Brancher la tension réseau.

.

Les codes Lenze sauvegardés sur le variateur peuvent être consultés par le
maître CAN via l’index correspondant.

Index = 24575 – Numéro de code Lenze (Cxxxx)
L’appareil de base ne peut fonctionner que si la borne 28 est sur niveau

HAUT (déblocage variateur par borne).
– Tenir compte du fait que le blocage variateur peut être activé via

plusieurs sources. Toutes les sources de blocage agissent comme des
contacts connectés en série.

– Cas où l’entraînement ne démarre pas en dépit du déblocage du

variateur activé via la borne 28 : vérifier si une autre source de
déblocage du variateur est activée (touche  du clavier de commande
par exemple).

module de fonction.



Activer le niveau BAS sur la borne 28.



L’appareil de base pourra être bloqué et débloqué ultérieurement par bus.



L’appareil de base est opérationnel au bout d’env. 1 seconde.



Le blocage variateur est activé.

Réaction de l’appareil de base



La LED verte clignote.



Clavier de commande :



(si enfiché)

80



EDK82ZAFCC-010 DE/EN/FR 5.0

Mise en service

Première mise en service

7

4.

5. Vous pouvez désormais dialoguer avec l’appareil de base, c’est-à-dire lire tous les

6. Configurer la source de la consigne.

7. Le maître active l’état ”Operational” pour le bus CAN.

8. Ent rer la consigne.

9. Envoyer le télégramme Sync.

10. Débloquer l’appareil de base via la borne 28 (CINH).

11. L’entraînement démarre.

DescriptionEtape

A Configurer l’adresse de nœud via ...

– C03 50 ou
– int errupteurs DIP (si disponibles).
(Réglage Lenze : 500 kbits/s)

Chaque adresse denoeud doit être unique au sein du réseau CAN.

B Configurer la vitesse de transmission via ...

– C03 51 ou
– int errupteurs DIP (si disponibles).
(Réglage Lenze: 1)

La vitesse de transmission réglée doit être identique pour tous les participants au
bus CAN.

Les modifications ne seront prises en compte qu’après l’instruction “Reset-Node”
(C0358 = 1).

codes et adapter les codes programmables à votre application.



C0412/1 = 20 ... 23 : la source de la consigne est un mot transmis via le canal de
données process 1 (CAN1).



Exemple : C0412/1 = 21 : la source de la consigne est CAN-IN1.W2



Envoyer la consigne via le mot CAN sélectionné (CAN-IN1.W2 p. ex.).



Le télégramme Sync est réceptionné par le participant au bus CAN si C0360 = 1.



Réglage Lenze : commande par Sync



Activer le niveau HAUT sur la borne 28.

EDK82ZAFCC-010 DE/EN/FR 5.0



81

7 Mise en service

Identificateur de base des objets CAN

Identificateur de base des objets CAN

Le Bus Système CAN est orientéen fonction du message et non enfonction du participant.
Chaque message est identifié par un identificateur. Avec CANopen, l’orientation
participant découle du fait qu’à chaque message correspond un seul émetteur.

Les identificateurs sont calculésà partir des adresses desnoeuds entrées dans le variateur,
à l’exception des identificateurs des télégrammes Administration réseau et Sync :

Identificateur (COB ID) = identificateur de base + adresse du noeud réglable (Node ID)

L’affectation des identificateurs est déterminée par le protocole CANopen.
Préréglage àl’usine de l’identificateur debase conformément auxspécificationsCANopen :

Objet

NMT 0 0

Sync 128 80

TPDO 1
(CAN-OUT1)

PDO1

RPDO1
(CAN-IN1)

TPDO2
(CAN-OUT2)

PDO2

RPDO2
(CAN-IN2)

SDO1

SDO2

Configuration des objets PDO avec commande par Sync ou commande cyclique en C0360

Avec commande

Avec commande

Avec commande

Avec commande

Avec commande

Avec commande

par Sync

cyclique

par Sync

cyclique

cyclique

cyclique

en provenance

du variateur

Sens Identificateur de base

vers le

variateur

X

X

X 641 281

X 640 280

X 1408 580

X 1472 5C0

X 1536 60 0

X 1600 64 0

déc hex

384 180

769 301

512 200

768 300

82



EDK82ZAFCC-010 DE/EN/FR 5.0

Identificateur de base des objets CAN

Mise en service

7

EDK82ZAFCC-010 DE/EN/FR 5.0



83

© 06/2010

Lenze Drives GmbH



Postfach 10 13 52
D-31763 Hameln
Germany



+49 (0)51 54 / 82 -0



+49 (0)51 54 / 82 -28 00



[e-mail]



www.Lenze.com

 

Service Lenze Service GmbH

Breslauer Straße 3
D-32699 Extertal
Germany



00 80 00 / 24 4 68 77 (24 h helpline)



+49 (0)51 54 / 82 -11 12



[e-mail]

EDK82ZAFCC-010.C/yDE/EN/FR5.0TD17

10 9 8 7 6 5 4 3 2 1
