LEICA TPS1100 User Manual

Download

Leica TPS1100 Professional Series

Manuel d’utilisation

Version 2.2

Français

Tachéomètre électronique

Félicitations pour l'achat de votre instrument TPS1100 Série Professionnelle.

Ce manuel renferme des instructions concernant la mise en oeuvre et l'utilisation d'un instrument TPS-System 1100. Il contient aussi des consignes de sécurité très importantes relatives au produit (voir

chapitre "Avis de sécurité").

Veuillez par conséquent le lire attentivement avant de mettre l'instrument en oeuvre.

TPS1100 - Mode d'emploi 2.2.1fr

Identification du produit

Le type et le numéro de série de votre instrument se trouvent sur la plaque signalétique dans le compartiment à batterie. Veuillez inscrire ces données dans votre manuel d'utilisation et toujours les indiquer comme référence lorsque vous vous adressez à votre point de vente ou au service après-vente.

TPS1100 - Mode d'emploi 2.2.1fr

Type: ___________________ N° de série: _________________________

Version Logiciel: Langue:

Identification du produit

Signification des symboles

Les symboles utilisés dans ce manuel ont la signification suivante :

DANGER:

Danger directement lié à l'utilisation qui entraîne obligatoirement des dommages corporels importants ou la mort.

AVERTISSEMENT:

Danger lié à l'utilisation ou à l'utilisation non conforme pouvant entraîner des dommages corporels importants ou la mort.

ATTENTION:

Danger lié à l'utilisation ou à une utilisation non conforme à la destination qui ne peut entraîner que de faibles dommages corporels, mais des dommages matériels, pécuniaires ou écologiques considérables.

Information utile qui aide l'utilisateur à utiliser le produit de manière techniquement correcte et efficace.

Signification des symboles

TPS1100 - Mode d'emploi 2.2.1fr

Sommaire

Table des matières

Introduction

Description du système

Préparation des mesures, mise en station

Contrôle et ajustement

Fonctions du système

Parametres Système

Format des données

Entretien et stockage

Avis de sécurité

Données techniques

108

119

121

143

TPS1100 - Mode d'emploi 2.2.1fr

Mots clés (Index)

156

Sommaire

Table des matières

Introduction ................................................. 10

Domaine de validité .................................................... 11

Documentation ...........................................................11

Description du système .............................. 12

Description de l'instrument ......................................... 12

Mesure de distance ................................................... 13

Laser longue portée (en option) ................................. 14

Système de localisation automatique de prisme ATR/

LOCK ........................................................................ 15

Recherche de prisme rapide avec PowerSearch ........ 15

Auxiliaire de visée EGL .............................................. 16

Mode télécommandé RCS ........................................ 17

Conception du système ............................................. 18

Ensemble de programmes PC Leica Survey Office .... 20

Batteries et Chargeurs ............................................... 21

Préparation des mesures, mise en station 22

Déballage .................................................................. 22

Charger les batteries ................................................. 23

Insérer les batteries, changer les batteries ................. 24

Insérer la carte mémoire ............................................ 26

Mise en station de l'instrument avec le plomb optique

ou laser ..................................................................... 27

Calage à l’horizontale avec la nivelle électronique ....... 28

Contrôle et ajustement ............................... 29

Controle et ajustement électronique ........................... 29

Compensateur bi-axial (nivelle électronique) .................. 32

Erreur d'index V .............................................................. 34

Erreur de la ligne de visée .............................................. 36

Erreur de l'axe de basculement ...................................... 38

Détermination combinée des erreurs .............................. 40

Eteindre la correction des erreurs d'instruments ............. 40

Erreur de localisation automatique de prisme ATR ......... 41

Contrôle et ajustement mécanique ............................. 44

Trépied ........................................................................... 44

Nivelle sphérique sur l'instrument ................................... 44

Nivelle sphérique de l'embase ........................................ 44

Plomb optique ................................................................ 45

Plomb laser .................................................................... 46

Distancemètre sans réflecteur ........................................ 47

Fonctions du système ................................ 49

Configuration des données ........................................ 49

Fichier de données (F-DON) et fichier de mesure

(F-MES) .......................................................................... 49

Création d’un nouveau fichier (NOUV) ............................ 50

Fichier de liste de code ................................................... 50

Créer un nouveau fichier de liste de code (NOUV) ......... 51

Copier un fichier de liste de code (COPIE) ..................... 51

Gestionnaire de données ............................................... 51

Importer des données (IMPOR) ...................................... 53

Afficher et importer des données (VOIR) ........................ 54

Table des matières

TPS1100 - Mode d'emploi 2.2.1fr

Table des matières, suite

Afficher et éditer les données GSI (CHERC) ................... 54

Caractère neutre (Wildcards) Fonctions du système ...... 55

Saisie manuelle de coordonnées (SAISI) ....................... 56

Conversion de données .................................................. 56

Formater la carte mémoire (FORMT) .............................. 59

Controle de la carte mémoire .......................................... 60

Parametrage du masque d’enregistrement (MASQE) ..... 60

Parametrage du masque d’affichage (MASQA) .............. 61

Paramètres GSI .............................................................. 62

Fonctions de mesure ................................................. 66

Orientation sur 1 point .................................................... 66

Paramétrage de la direction Hz (Hz0) ............................. 67

Mesure de distance ........................................................ 67

Sélection du programme de mesure EDM, type de

cible et de réflecteur ....................................................... 68

Commuter IR / RL ........................................................... 69

Commuter Standard / Tracking ...................................... 70

Commuter mesure rapide/ tracking rapide ...................... 70

Choisir/définir les prismes ............................................... 70

Test EDM (distancemètre) .............................................. 71

Corrections de la distance (ppm) .................................... 71

Corrections simplifiées de distance ppm ......................... 73

Enregistrement de la mesure (REC) ............................... 73

Mesure séparée de distance et d'angle (DIST + REC) .... 74

Mesure simultanée de distance et d’angle avec

enregistrement (ALL) ...................................................... 75

Enregistrement des données de la station ...................... 75

Changement de position de lunette (I< > II) .................... 75

Dernier numéro de point (DERN) .................................... 76

Effacer les blocs GSI (SupPt,SupCd) .............................. 76

Saisie manuelle d'une distance ...................................... 76

Positionnement au dernier point enregistré (DERN) ....... 77

Modes pour l'angle V ...................................................... 77

Excentrement du prisme ................................................. 78

Commutation du masque d’affichage (>MASQ) .............. 78

Numéro de point individuel (INDIV / COU) ...................... 79

Codage ........................................................................... 79

Codage rapide (Qcod + / Qcod -) .................................... 81

Vérifier l'orientation ......................................................... 82

Communication ......................................................... 83

Paramètres de communication GSI ................................ 83

Paramètres de communication GeoCOM ....................... 83

Les paramètres de communication GSI .......................... 84

Mode en-ligne ................................................................. 84

Système de localisation automatique de prisme ......... 85

Fonctionnement .............................................................. 85

Mode ATR (ATR+ / ATR-)................................................ 86

Mode LOCK (LOCK+ / LOCK-) ....................................... 86

Mode I.LOCK ................................................................. 87

Mode dernier point (DERN) ............................................ 88

Hz / V ............................................................................. 88

Recherche automatique du réflecteur ........................ 89

Fenêtre de recherche RCS ............................................. 90

Définir un espace de travail (D-BER) .............................. 91

Activer/désactiver un espace de travail (FNTR+/FNTR-) . 92

TPS1100 - Mode d'emploi 2.2.1fr

Table des matières

Table des matières, suite

Fonctions générales .................................................. 92

Dénomination d’instruments et version logiciel (INFO) .... 92

Nivelle électronique (NIVEL) ........................................... 92

Eclairage ........................................................................ 93

Accessoires .................................................................... 94

Charger un fichier de configuration ................................. 95

Charger un fichier de paramètre système ....................... 96

Paramètres Système ................................... 97

Paramètres généraux ................................................ 97

Charge programme ........................................................ 97

Charge langue ................................................................ 97

Date ................................................................................ 98

Format date .................................................................... 98

Heure ............................................................................. 98

Mode alpha ..................................................................... 98

Format Heure ................................................................. 98

Touches beep ................................................................. 98

Paramètres de configuration ...................................... 99

Autoexec ........................................................................ 99

Choix langue .................................................................. 99

Unité de distance ............................................................ 99

Décimales distances ....................................................... 99

Unité d'angles ................................................................. 99

Décimales angles ........................................................... 99

Température atmosphérique ......................................... 100

Pression atmosphérique ............................................... 100

Affichages des coordonnées ........................................ 100

Système Hz .................................................................. 100

Position I ....................................................................... 100

Compensateur .............................................................. 101

Corrections Hz .............................................................. 101

Beep secteur ................................................................ 102

Secteurs angulaires ...................................................... 102

Libérer l'angle V ............................................................ 102

Affichage de l'angle vertical .......................................... 103

Mode Power ................................................................. 103

Heure Power ................................................................ 103

Durée affichage mesure ............................................... 103

Mode PPM .................................................................... 104

Info / Atrib ..................................................................... 104

Auto Dist ....................................................................... 105

Paramètres de mesure ............................................ 105

Mode N° Pt ................................................................... 105

Mode excentres ............................................................ 105

Incrémentation .............................................................. 106

Configurations des fichiers ....................................... 107

Fichier de mesures ....................................................... 107

Fichier de données ....................................................... 107

Liste de codes .............................................................. 107

Codage rapide (QuickCode) ......................................... 107

Format des données ................................. 108

Introduction ............................................................. 108

Format 8/16 caractères ........................................... 108

Notion de bloc ......................................................... 109

Table des matières

TPS1100 - Mode d'emploi 2.2.1fr

Table des matières, suite

Structure d’un bloc................................................... 109

Bloc mesure .............................................................110

Bloc Code ................................................................ 110

Caractère de fin d’un bloc ......................................... 110

Structure d’un mot de données ................................. 111

Identification du mot (position 1-2) ................................. 111

Complément d’information sur les données (pos. 3-6) .. 112

Données (position 7-15/23) .......................................... 113

Caractères de séparation (position 16/24) .................... 114

Numéro de bloc ............................................................ 114

Unités de mesure ......................................................... 115

Exemple de format de données ................................ 115

Format d'un bloc de mesure polaire .............................. 116

Format d’un bloc code .................................................. 118

Entretien et stockage .................................119

Transport ................................................................. 119

Entretien des commandes motorisées ...................... 119

Stockage ................................................................. 120

Nettoyage et séchage .............................................. 120

Avis de sécurité ......................................... 121

Utilisation ................................................................ 121

Utilisation conforme ...................................................... 121

Utilisation non conforme ............................................... 121

Limites d'application ................................................ 122

Domaines de responsabilité ..................................... 123

Danger d’utilisation .................................................. 123

Remarques importantes ............................................... 123

Classification laser .................................................. 127

Distancemètre intégré (Laser infrarouge) ..................... 128

Distancemètre intégré (Laser visible) ........................... 129

Localisation automatique de prisme ATR ...................... 134

PowerSearch ................................................................ 136

Aide à l'alignement EGL ............................................... 137

Plomb laser .................................................................. 138

Compatibilité électromagnétique (EMV) ................... 140

FCC statement (applicable aux USA) ....................... 142

Données techniques ................................. 143

L'aide à l'alignement EGL ........................................ 148

Données techniques de la localisation

automatique ATR .................................................... 149

PowerSearch .......................................................... 150

Programmes d'application ....................................... 150

Correction d'échelle (ppm) ....................................... 151

Correction atmosphérique DD1 .................................... 152

Réduction au niveau de la mer DD2 ............................. 153

Distorsion de projection DD3 ........................................ 153

Corrections atmosphèriques .................................... 154

Formules de réduction ............................................. 155

Mots clés (Index) ....................................... 156

TPS1100 - Mode d'emploi 2.2.1fr

Table des matières

Introduction

TPS1100 correspond à Tachéomètre

ou Station Total Positioning System. Les instruments du TPS1100 sont disponibles sous divers modèles et catégories de précision. L'utilisation des toutes dernières technologies dans la construction de l'instrument permet d'augmenter l'automatisation du déroulement de la mesure. Des temps de mesure plus courts, un usage simple et une utilisation efficace sont autant d'exemples d'avantages. D'autres éléments relatifs à l'équipement de base sont décrits ciaprès.

Les variantes R caractérisent les instruments munis d'un laser rouge visible. Le distancemètre peut ainsi commuter entre les mesures infrarouges normales et les mesures avec un rayon laser rouge visible. Avec le rayon laser rouge, on peut mesurer des distances sans utiliser de réflecteurs. Avec les mesures infrarouges, on peut mesurer des distances allant jusqu'à 7 km.

Tous les instruments TPS1100 sont équipés de façon standard d’un plomb laser localisé dans l’axe vertical de l’instrument. Grâce au point laser rouge, on peut rapidement centrer l'instrument sur le point du sol.

Les variantes A caractérisent les instruments munis d'une localisation automatique de prisme. Le mode ATR permet de mesurer de façon rapide et sans grands efforts physiques. Le mode ATR permet de viser automatiquement de façon précise une cible, tandis que le mode lock poursuit automatiquement une cible déjà visée.

Les versions TPS1100plus sont disponibles avec l'option PowerSearch, qui assure une recherche de prisme automatique et ultra rapide dans n'importe quelle position.

On peut disposer en option d'un auxiliaire de visée EGL. L'EGL est en fait une lumière clignotante se trouvant dans une lunette. Ainsi, le porteur de

réflecteur peut se mettre dans la direction de visée de l'instrument. En option supplémentaire, on dispose de la télécommande RCS1100. Elle permet de télécommander tous les modèles. L'utilisation peut soit se faire à partir de l'instrument ou de la télécommande. Grâce aux variantes A, les mesures peuvent être efféctuées par une seule personne, c'est-à-dire qu'il est possible de déclencher, contrôler et commander une mesure à partir du point visé.

Leica Geosystems propose des programmes d'applications pour les diverses tâches de mesure. Choisissez le logiciel qui vous simplifieront le plus la tâche.

Avec l'environnement de programmation spécial GeoBasic, vous pouvez élaborer vos propres programmes d'applications pour les instruments TPS1100.

Introduction

TPS1100 - Mode d'emploi 2.2.1fr

Domaine de validité

Documentation

La carte pour PC courante de l'industrie informatique a également été choisie pour être le support de mémoire des instruments TPS1100. Les structures de données sont compatibles avec les anciens tachéomètres Leica.

Le SurveyOffice de Leica est un ensemble de programmes informatiques qui permet de gérer les instruments de la gamme TPS1100 et RCS1100 et l'échange de données entre le PC et les instruments.

Le présent mode d’emploi est valable pour tous les instruments de la série professionnelle TPS1100.

Les différences entre modèles sont clairement mises en évidence et explicitées.

Le texte général se rapporte à tous les types.

Les représentations d'images générales représentent un modèle TCA de la Série Professionnelle TPS1100 avec l'option EGL et sont valables pour tous les types.

Outre ce manuel d'utilisation, il existe aussi une notice imprimée d'utilisation pour le système et les applications. Sur le CD-ROM ci-joint, vous trouverez l'intégralité de la documentation sous forme électronique.

• Manuel d’utilisation: comprend toutes les instructions, pour utiliser l'instrument. Il permet d'obtenir une vue d'ensemble du système ainsi que des consignes générales et de sécurité importantes.

• Notice d’utilisation du système: description des fonctions du système pour l'utilisation standard.

• Notice d’utilisation des

programmes I + II

description des fonctions de programmes pour l'utilisation standard.

• Livre de références de

programmes:

Tous les programmes y sont décrits en détails.

TPS1100 - Mode d'emploi 2.2.1fr

Introduction

Description du système

Description de l'instrument

3456

12 13 15

1110

14 18 1917 20

1 Poignée 2 Viseur 3 Lunette avec EDM intégré, ATR,

EGL et PowerSearch 4 EGL : lumière clignotante (jaune) 5 EGL : lumière clignotante (rouge) 6 Optique coaxiale pour les

mesures d'angles et de distance

Ouverture de sortie du laser

visible (instrument R

uniquement). 7 Capteur PowerSearch 8 Mouvement vertical 9 Bague de mise au point

10 Compartiment carte de mémoire

11 Mouvement horizontal 12 Vis calante (embase) 13 Affichage 14 Bouton de verrouillage de l'embase 15 Clavier 16 Oculaire interchangeable 17 Batterie 18 Bulle de la nivelle 19 Témoin de sortie du rayon laser -

seulement instruments XR (jaune)

20 Oculaire interchangeable

1100Z01

Description du système

TPS1100 - Mode d'emploi 2.2.1fr

Mesure de distance

Dans les appareils de la nouvelle gamme des TPS1100, on trouve un distancemètre laser intégré. Toutes les versions offrent la possiblité de mesurer la distance avec un rayon infrarouge invisible qui sort coaxialement de l'objectif de la lunette.

Lors de mesures de

distances courtes au mode infrarouge il est possible que l'instrument vise une surface réfléchissante au lieu du prisme (par exemple en cas de cibles bien réfléchissantes comme des panneaux de signalisation). Dans ce cas il faut prendre en compte que la distance mesurée est corrigée avec la constante d'addition du réflecteur activé.

La version TCR/TCRA utilise un rayon laser supplémentaire, rouge et visible, pour les applications sans réflecteur qui sort aussi coaxialement de l’objectif de la lunette. Grâce à la disposition spéciale du distancemètre

et de la disposition des faisceaux lumineux, on peut atteindre d’une part une très grande portée avec des prismes standard (> 5 km), mais on peut aussi mesurer sur des miniprismes, des réflecteurs 360°, des feuilles réfléchissantes et sans réflecteur.

Lorsqu’on déclenche une

mesure, le distancemètre mesure la distance à l’objet qui se trouve au moment du déclenchement dans le trajet du rayon laser.

Les objets comme des individus, voitures, animaux, branches mobiles, etc., qui se déplacent pendant la mesure de distance dans le trajet de mesure, réfléchissent une partie de la lumière et peuvent conduire à des mesures erronées. Il est interdit d’interrompre des mesures en cas de mesure sans réflecteur ou avec des feuilles réfléchissantes. Les mesures avec prismes sont considérées comme critiques lorsqu’un objet ou

une personne bouge dans un domaine de 0 à 30 m ou quand la distance à mesurer est supérieure à 300 m. Comme le temps de mesure est très court, on peut toujours éviter de se trouver dans une telle situation de mesure critique.

Mesure erronée

Mesure correcte

1100Z46

1100Z47

TPS1100 - Mode d'emploi 2.2.1fr

Description du système

Laser longue portée (en option)

Le laser "longue portée (XR)" optionnel est un rayon laser rouge dont la plage de mesure est plus grande. Sans réflecteur le laser coaxial XR a une portée de plus de 170 m (560ft) et de plus de 10 km (6.2 miles) en cas de mesures sur un prisme (cf. chapitre "Données techniques").

L'utilisation d'un instrument avec laser XR est identique à celle d'un TPS classique avec un rayon laser rouge (RL). Veuillez tenir compte des précautions suivantes lors des mesures avec le laser XR (SR & Longue Portée).

Veiller à ce que la lentille de

l'objectif soit toujours propre. Une lentille souillée (poussière, empreintes digitales, etc.) peut diminuer la précision.

Sans réflecteur

Veiller à ce que le rayon laser ne soit pas réfléchi par un objet près de la ligne de visée (par ex. par des objets hautement réfléchissants).

distancemètre (EDM) mesure la distance à l'objet se trouvant dans le trajet de mesure à cet instant même. En cas d'obstacles temporaires (par ex. un véhicule qui passe) ou en cas de pluie forte, de brouillard ou de neige, il est possible que l'EDM mesure la distance à l'obstacle.

moindre divergence du rayon laser rouge de la ligne de visée peut conduire à des mesures moins précises, car il existe la possibilité que le rayon laser ne soit pas réfléchi du point indiqué par le réticule.

Il est donc conseillé de vérifier régulièrement si le laser XR est bien parallèle à la ligne de visée de la lunette (cf. Chapitre "Contrôle et ajustement").

cible avec deux instruments.

Lorsqu'une mesure de distance est déclenchée, le

Lors de mesures de distances plus grandes, la

Ne jamais mesurer simultanément à la même

Longue portée sur prismes

AVERTISSEMENT:

En raison de la précision de

mesure et des règlements sur la sécurité des lasers le programme Longue Portée est seulement autorisé pour mesurer sur prismes se trouvant à plus de 1000 m (3300 ft).

Utiliser si possible le

programme standard (IR) pour des mesures plus précises.

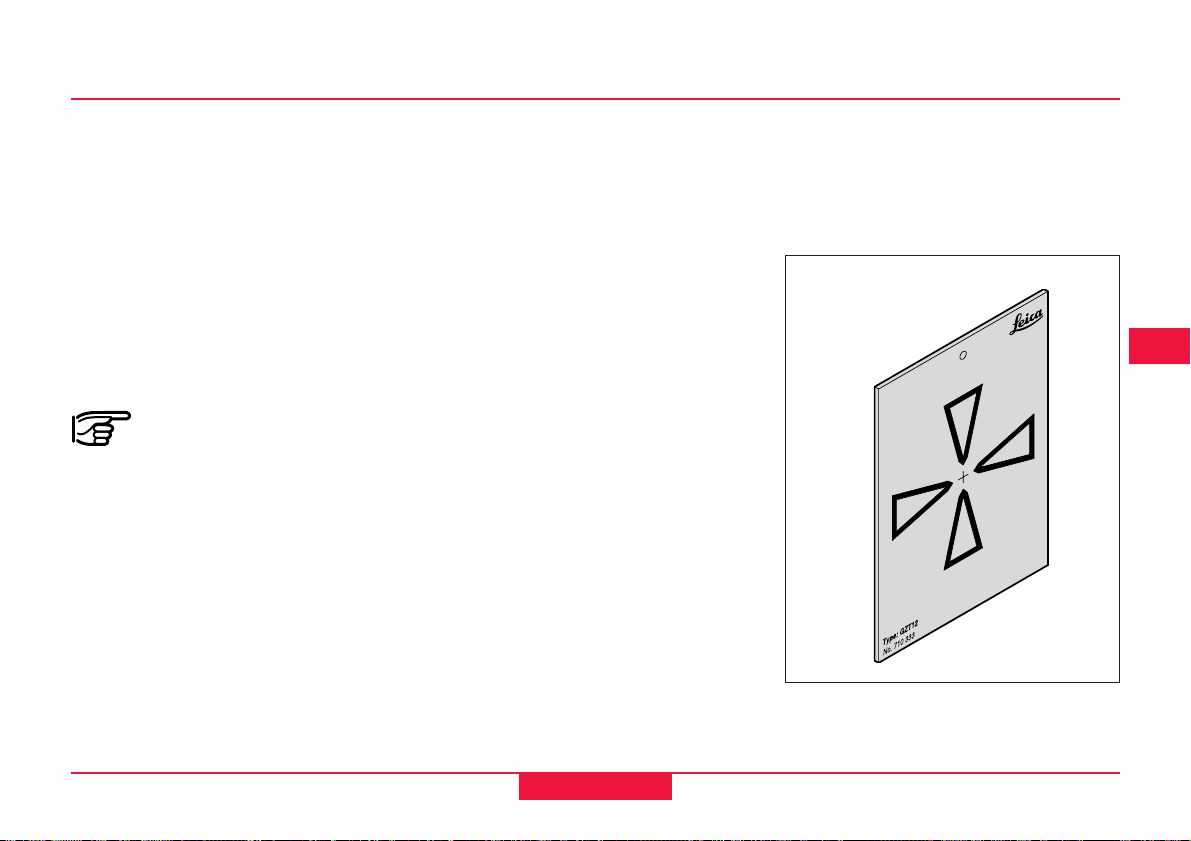

Longue portée sur feuille réfléchissante

Le programme Longue Portée peut aussi mesurer sur des feuilles réfléchissantes. Afin de garantir la précision, le rayon laser doit être perpendiculaire à la feuille réfléchissante et le laser XR doit être bien ajusté (cf. Chapitre "Contrôle et ajustement").

Description du système

TPS1100 - Mode d'emploi 2.2.1fr

Système de localisation automatique de prisme ATR/LOCK

Recherche de prisme rapide avec PowerSearch

Les instruments TCA/TCRA sont motorisés et dotés d’un système de localisation automatique de prisme (ATR), qui est placé coaxialement dans la lunette. Ces instruments peuvent être dotés en option d'une aide à l'alignement (EGL).

Mode ATR

Ces instruments permettent d’effectuer automatiquement des mesures sur des prismes tout en évitant à l'opérateur l'effort nécessaire d'un pointé précis. Le prisme est visé de façon approximative par le viseur de façon à ce que le prisme se trouve dans le champ visuel de la lunette. En effectuant une mesure de distance, l'instrument se déplace à l'aide des moteurs de façon à ce que le réticule se trouve au centre du réflecteur. Une fois la mesure de distance effectuée, les angles Hz et V sont mesurés par rapport au centre du prisme.

La détermination de l'erreur

d’origine de localisation automatique de prisme ATR1 doit être effectuée périodiquement comme pour toutes les autres erreurs d'instrument (voir chapitre "Contrôle et ajustement").

Mode LOCK

Ce mode permet de suivre le prisme en mouvement. La mesure de distance peut être effectuée lorsque le prisme est brièvement arrêté ("Mode Stop et Go").

Lors d'un changement de

station trop rapide, il arrive que l'on perde la trace de la cible. Prendre garde à ce que la vitesse de mouvement de la cible ne dépasse pas celle prescrite dans les caractéristiques techniques.

Le capteur PowerSearch est constitué d'un émetteur (1) et d'un récepteur (2) logés dans la partie inférieure du corps de la lunette.

Dès que PowerSearch est activé, l'instrument commence à tourner autour de son axe vertical.

1100Z55

TPS1100 - Mode d'emploi 2.2.1fr

Description du système

Auxiliaire de visée EGL

L'émetteur envoie alors un signal éventail vertical. Si cet éventail

rencontre un prisme, le signal est réfléchi vers le récepteur et le

L'auxiliaire de visée EGL, en option, est constitué de deux signaux lumineux clignotants disposés sur la lunette du tachéomètre électronique.

1100Z03

mouvement arrêté. Une localisation fine est ensuite opérée dans la direction verticale avec ATR.

PowerSearch peut être lancé à tout moment par pression de la touche PowerSearch (PS) dans le menu

100 m

PROG. Si le mode RCS est activé, il est possible de commuter sur PowerSearch pendant une recherche ATR.

1 Sortie du rayon pour la diode

rouge.

1100Z02

2 Sortie du rayon pour la diode

jaune.

Portée: 5-200 m Divergence de l'éventail Hz: 0,025 gon Divergence de l'éventail V: ±20 gon

Tous les instruments TPS1100 peuvent en être équipés. L'opérateur déplaçant le porte-réflecteur est guidé par ces deux signaux lumineux vers la ligne de visée de l'instrument. L'implantation

6 m 6 m

des points est nettement plus simple.

Description du système

TPS1100 - Mode d'emploi 2.2.1fr

Mode télécommandé RCS

A une distance de 100 mètres de l'instrument, le cône lumineux clignotant rouge / jaune est diffusé sur une largeur de 6m de part et d'autre de la ligne de visée. Il est donc beaucoup plus facile et rapide d'aligner le prisme sur l'axe de visée.

Un secteur d'environ 30mm de large est créé entre les deux cônes lumineux. Lorsque le prisme est placé dans ce secteur, donc dans l'axe de visée, les deux signaux clignotent simultanément.

Plage de travail:

5 - 150 m

Divergence:

12 m à 100 m

L'option RCS (Remote Controlled Surveying) équipe la télécommande de tous les modèles à partir des points visés. Cette option est surtout idéale pour tous les instruments TCA et RCRA.

RCS 1100

Il y a toujours la possibilité de combiner l'utilisation sur le tachéomètre et le prisme. Une seule personne est ainsi en mesure d’effectuer des relevés topographiques. Elle offre également la possibilité de surveiller le fonctionnement de l’instrument sur le RCS1100 et/ou d’entrer la codification sur le RCS1100.

Toutes les fonctions du TPS1000, y compris les programmes d’application, sont exploitables sur le RCS1100. L’affichage et le fonctionnement du clavier sont identiques à ceux du TPS1100.

Pour de plus amples informations, veuillez consulter le manuel d'utilisation séparé.

TPS1100 - Mode d'emploi 2.2.1fr

Description du système

Conception du système

Tous les modèles TPS1100 se

Architecture de logiciels

basent sur une architecture de

logiciels, un concept d'enregistrement de données et de transfert de données uniques.

La structure informatique du TPS1100 comprend deux parties distinctes:

1100Z04

Logiciel système, Applications

• le logiciel système, qui

regroupe les fonctions de base.

• les applications, qui regroupent

les programmes de calculs et techniques de mesure.

Le logiciel système est une entité informatique, tandis que les applications peuvent être chargées selon le désir du client. Le logiciel système ainsi que les applications peuvent être chargés par l’utilisateur via l'ensemble de logiciels

Données

On peut enregistrer simultanément trois langues, et en sélectionner une parmi ces trois. La liste des langues disponibles ne cesse de croître. Renseignez-vous sur les langues disponibles auprès de votre représentant local.

Survey Office

Leica Survey Office. Ces logiciels permettent également d'effectuer les mises a jour du systeme et des programmes de l'instrument.

Description du système

TPS1100 - Mode d'emploi 2.2.1fr

Conception du système, suite

Conception de l’enregistrement et transfert de données

1100Z05

L'enregistrement des données de mesure s'effectue en général sur une carte SRAM ou ATA-Flash, correspondant au standard PCMCIA, dénommée dans ce manuel carte PC. Les données sont enregistrées en format MS-DOS. L’échange de données avec un ordinateur s’effectue par le lecteur PCMCIA d’un ordinateur, par le lecteur OMNI (option) ou l’interface série (connexion de câble Instrument – PC). Le logiciel Leica Survey Office fourni comprend un programme pour transférer par l'interface série.

Au lieu d'être enregistrées sur une carte PC, les données peuvent être transférées via l’interface série en format GSI.

Lors de l'enregistrement via

l'interface série vers un ordinateur externe, aucune donnée n'est fournie par les applications dans le fichier journal. Les coordonnées des points fixes ne peuvent être lues que par la carte PC.

GeoBasic

L'environnement de développement GeoBasic permet le développement professionnel d’applications supplémentaires pour le TPS1100.

TPS1100 - Mode d'emploi 2.2.1fr

Description du système

Ensemble de programmes PC Leica Survey Office

Le paquet de programme Leica Survey Office comprend une série de programmes d’aide, qui assistent le travail avec les instruments de la gamme TPS1100.

Installation sur l’ordinateur

Le programme d’installation de Leica Survey Office se trouve sur le CDROM joint à ce manuel. Veuillez noter cependant que Survey Office ne fonctionne qu'avec MS Windows95/98/Me et MS Windows NT V4.0/2000/XP.

Pour l’installation, appeler le programme “ setup.exe ” sous le répertoire \SurveyOffice\"Langue”\disk1\ du CD-ROM et suivre les instructions d’installation du programme. Pour davantage de conseils, consulter le manuel ou l’aide en-ligne du système d’exploitation.

Ensemble des programmes

Si l'installation s'est effectuée correctement, plusieurs fonctions apparaissent:

• Data Exchange Manager

(gestionnaire d’échange de données):

Echange de données entre l'instrument et l'ordinateur.

• Codelist Manager (gestionnaire

de liste de code):

Création de listes de codes

• Software Upload (charger le

logiciel):

Pour charger et effacer les programmes du système et des applications ainsi que les textes du système et des applications.

• Coordinate Editor (éditeur de

coordonnées):

Edition de coordonnées.

D'autres programmes peuvent être installés de façon optionnelle.

Pour de plus amples informations sur Leica Survey Office, veuillez consulter l'aide en-ligne disponible.

Description du système

TPS1100 - Mode d'emploi 2.2.1fr

Batteries et Chargeurs

GEB111

GEB121

L’instrument Leica Geosystems fonctionne avec des piles amovibles rechargeables. Pour les appareils de la série professionnelle TPS1100, nous recommandons la batterie Pro (GEB121). On peut utiliser en option la batterie Basic (GEB111).

N’utilisez que les batteries, chargeurs et accessoires recommandés.

Câble de véhicule

Câble de secteur

Câble de charge

Plaque adaptatrice GDI121

1100Z06

Chargeur GKL122

Le chargeur professionnel (GKL122) permet de charger jusqu’à 4 batteries. Le processus de charge peut se dérouler aussi bien avec une prise secteur (230 V ou 115 V) qu’avec une prise pour allumecigares de voiture (12 V ou 24 V). On peut charger 2 batteries Pro/ Basic ou, avec la plaque adaptatrice (GDI121), 4 batteries Pro/Basic.

Chargeur GKL23

Plaque adaptatrice GDI121

1100Z07

La plaque adaptatrice GDI121 peut être connectée aussi bien au chargeur Pro (GKL122) qu’au chargeur GKL23. Elle permet de charger deux batteries Pro/ Basic.

1100Z08

TPS1100 - Mode d'emploi 2.2.1fr

Description du système

Préparation des mesures, mise en station

Déballage

Sortir l'instrument du coffret de transport et contrôler s'il est bien complet:

1100Z09B

1 Câble PC (en option) 2 Oculaire coudé / Oculaire zénithal (en

option)

3 Contrepoids pour oculaire coudé (en

option) 4 Chargeur GKL111 (en option) 5 Carte PC (en option) 6 Couteau de poche (en option) 7 Lentille (en option) 8 Batterie de rechange (en option) 9 Fiche d'alimentation réseau pour

GKL111 (en option)

10 Adaptateur GHT196 (en option)

11 Ruban GHM007 (en option) 12 Canne pour miniprisme (option) 13 Jeu d'outils (comprenant deux

broches d'ajustage, avec une clé hexagonale pour ajuster les nivelles

sphériques ou le distancemètre). 14 Tachéomètre 15 Miniprisme + support (option) 16 Notices d’utilisation / signal de visée

(uniquement pour instruments

mesurant sans réflecteur) 17 Protection contre la pluie, Pare-soleil 18 Pointe pour miniprisme (option)

Préparation des mesures, mise en station

TPS1100 - Mode d'emploi 2.2.1fr

Charger les batteries

Chargeur GKL111

Pour charger la batterie, utiliser le chargeur GKL111 ou GKL122. Pour en savoir plus sur leur utilisation, veuillez consulter le manuel d‘utilisation correspondant.

Chargeur GKL122

Plaque

1100Z10

adaptatrice GDI121

AVERTISSEMENT:

Les chargeurs sont destinés

à une utilisation interne et doivent être utilisés qu’en intérieur et dans des endroits secs. Les batteries sont chargées sous une plage de température allant de 0°C à +35°C (32°F à 95°F). Pour les entreposer, nous conseillons de respecter la plage de température de 0°C à +20°C (32°F à 68°F).

1100Z07

Afin d’atteindre la pleine capacité de la batterie, il faut charger puis décharger 3 à 5 fois les nouvelles batteries GEB111/121.

TPS1100 - Mode d'emploi 2.2.1fr

Préparation des mesures, mise en station

Insérer les batteries, changer les batteries

Insérer la batterie correctement (noter le

marquage des pôles à l'intérieur du support de batterie). Vérifier et insérer le support dans le bon sens à l'intérieur de son logement.

1. Enlever le support de batterie.

1100Z481100Z49

3. Insérer la nouvelle batterie dans le

1100Z50

support.

1100Z12

2. Enlever la batterie. 4. Remettre le support de batterie dans l'instrument.

Préparation des mesures, mise en station

TPS1100 - Mode d'emploi 2.2.1fr

Alimentation externe du tachéomètre

Pour prendre en compte les

exigences de la compatibilité électromagnétique (EMS) en cas d'une alimentation externe des instruments TPS 1100, il est nécessaire que le câble utilisé pour l'alimentation en courant soit équipé d'un noyau de ferrite.

Branchez la prise Lemo avec le noyau de ferrite toujours du côté de l'instrument.

Les câbles livrés par Leica Geosystems sont tous équipés d'un noyau de ferrite. Si vous utilisez encore des câbles sans noyau de ferrite, il est nécessaire de les équiper d'un tel noyau. Vous pouvez commandez les noyaux de ferrite auprès de votre représentant Leica (numéro de commande du noyau de ferrite :

703707).

1100Z57

1100Z58

Montage du noyau de ferrite : Ouvrez le et fixez le autour du câble à env. 2 cm de la prise Lemo avant de brancher ce câble pour la premiere fois sur un instrument TPS 1100.

TPS1100 - Mode d'emploi 2.2.1fr

Préparation des mesures, mise en station

Insérer la carte mémoire

1. Ouvrir le compartiment de la carte

mémoire

1100Z51

2. Insérer la carte mémoire avec le symbole flèche-TPS en haut.

1100Z52

3. Fermer le compartiment de la carte mémoire.

1100Z53

En fermant le compartiment le connecteur à fiches de la carte mémoire doit montrer vers le haut !!

Préparation des mesures, mise en station

TPS1100 - Mode d'emploi 2.2.1fr

Mise en station de l'instrument avec le plomb optique ou laser

Filetage 5/8"

Embase GDF121 ou GDF122

Trépied GST120

1. Viser le point au sol ou activer le plomb laser.

2. Centrer au mieux le trépied.

Le plomb laser se trouve dans l'axe vertical des instruments TPS1100. En projetant le point laser rouge au sol, on peut centrer beaucoup plus facilement l'instrument.

TPS1100 - Mode d'emploi 2.2.1fr

1100Z13

3. Centrer le plomb sur le sol au moyen de la vis calante de l’embase.

4. Caler la nivelle sphérique avec les jambes du trépied.

Le plomb laser ne peut pas être utilisé avec une embase disposant déjà d’un plomb optique.

1100Z14

5. Caler à l’horizontale avec la nivelle électronique (cf. chapitre "Calage

à l’horizontale avec la nivelle électronique").

6. Centrer exactement en déplaçant l’embase sur le plateau de trépied.

Répéter les étapes 5 et 6 jusqu’à ce que la précision souhaitée soit atteinte.

Préparation des mesures, mise en station

1100Z15

Calage à l’horizontale avec la nivelle électronique

CALAGE

Incl.long:-0°03'40" Incl.tran:-0°18'30"

Pb laser : 50 % X

CALAGE

Incl.long:-0°00'10" Incl.tran:-0°00'20"

Pb laser : 50 % X

inclinaisons transversale et longitudinale de l'axe vertical.

Les configurations courantes du plomb laser sont affichées sous forme de % et graphique (diagramme à bâtons).

CONT Pbl+

Activation/désactivation du plomb laser

Réglage de l’intensité du plomb laser.

Préparation des mesures, mise en station

Affichage graphique et numérique des

QUIT

L'instrument peut être réglé à l'horizontale à l'aide des vis calantes sans qu'il soit nécessaire de le tourner de 90° (100 gon) ou 180° (200 gon). Dans l'affichage le plus proche de la nivelle sphérique, le mouvement du petit cercle est parallèle à celui de la bulle de la nivelle de l'alidade. Dans l'autre affichage, les sens de déplacement sont opposés.

Le TPS1100 est impeccablement calé à l'horizontale quand la nivelle se trouve au centre.

CONT Pbl+

QUIT

TPS1100 - Mode d'emploi 2.2.1fr

Contrôle et ajustement

Controle et ajustement électronique

En principe, chaque instrument comprend une part d'erreur mécanique qui peut influencer la mesure d'angle. Le système de mesure d'angle électronique du TPS1100 corrige de façon standard les erreurs instrumentales mécaniques suivantes (c.à.d que l'angle vertical se rapporte à la ligne du plomb et les mesures horizontales subissent une correction d'erreur de collimation Hz, d'erreur d'axe de basculement et d'erreur d'axe de pivotement):

• I, t Erreur d'index du deuxième compensateur d'axe (erreur d'index du compensateur)

• i Erreur d'index du cercle vertical (erreur d'index de hauteur)

• c Erreur de collimation Hz

• a Erreur d'axe de basculement

• ATR Erreur du point zéro ATR (erreur du point zéro du système de localisation automatique de cible), pour les versions TCA/TCRA uniquement.

TPS1100 - Mode d'emploi 2.2.1fr

Les erreurs instrumentales peuvent évoluer avec le temps et la température. Il est recommandé de déterminer les erreurs instrumentales:

• avant la première utilisation.

• avant des mesures de précision.

• après des transports prolongés.

• après des périodes de travail prolongées.

• en cas de variations de température de plus de 20°C.

La détermination des erreurs doit se réaliser dans cet ordre.

Pour pouvoir déterminer ces erreurs, il est important de bien caler l'instrument à l'horizontale à l'aide de la nivelle électronique. L'instrument doit être stable et protégé du rayonnement solaire direct, pour éviter qu’il ne chauffe.

Nous faisons remarquer que

la marche à suivre pour déterminer l'erreur d'instrument correspondante doit être exécutée avec le plus grand soin et précision.

Pour déterminer les erreurs

d'instrument, choisir n'importe quelle position de lunette.

Dans le cas des instruments

motorisés, on assiste à un changement de position de lunette automatique après la première mesure. Seule la visée précise s'avère alors nécessaire.

Contrôle et ajustement

Controle et ajustement électronique, suite

CONF\Calibrtion Instrument

en cours l Comp. longit.: 0°00'37" t Comp. transv.: -0°00'34" i err. index V : 0°00'28" c err. coll. Hz: 0°00'20" a err. incl.axe: 0°00'26"

Activer la fonction "Réglages instrument"

l,t i c,a i,c,a ATR QUIT

LOG+ QUIT

Détermination de l'erreur d'index du compensateur. La nivelle électronique se règle simultanément.

Détermination de l'erreur d'index pour le cercle vertical (erreur d'index V).

Détermination des erreurs de ligne de visée et au choix d'axe de basculement.

Contrôle et ajustement

Détermination combinée des erreurs d'index V, de ligne de visée et au choix d'axe de basculement.

Détermination de l’erreur d’origine de la localisation automatique de prisme ATR (seulement pour les instruments TCA/TCRA).

Activation du

protocole de calibration (voir page suivante)

Les valeurs affichées sont les erreurs instrumentales. Lors de la correction des mesures, les mêmes valeurs sont appliquées, mais avec le signe inverse.

TPS1100 - Mode d'emploi 2.2.1fr

Controle et ajustement électronique, suite

Protocole de calibration

Lorsque l'option "protocole de calibration" est activée (LOGF+), les données de mesures et les résultats de la calibration de l'instrument seront enregistrés dans un fichier ASCII. Le fichier du nom "Calib.log" sera crée dans le sous-répertoire LOG de la carte PCMCIA. En cas de besoin le fichier peut être imprimé.

Les données seront toujours atachées au fichier de

protocole indiqué.

TPS1100 - Calibration de l'instrument Instrument : TCA1102 Serial 615814

Index Compensateur Date/Heure : 03/04/2000 15:43

Anc. valeurs : l= 0.0000g t= 0.0000g Mesures

L= -0.0126g T= 0.0298g L= 0.0368g T= 0.0164g

Nouv. valeurs: l= 0.0010g t= 0.0023g

Index Vertical Date/Heure : 03/04/2000 15:45

Anc. valeur : i= 0.0000g Mesures

Hz= 377.0597 g V= 104.2828 g Hz= 177.0562 g V= 295.7176 g

Nouv. valeur : i= 0.0001g

Exemple d'un fichier de protocole pour la calibration de l'instrument (ici erreur du compensateur et erreur d'index V)

TPS1100 - Mode d'emploi 2.2.1fr

Contrôle et ajustement

Compensateur bi-axial (nivelle électronique)

CONF\ ERR INDEX COMPENS.

1ère mesure de l'inclin. dans la posit. de lunette souhaitée

L : 0°00'25" T : 0°00'04"

Axe vertical

La détermination des erreurs d'index pour les axes longitudinal et transversal du compensateur (l, t) correspond à la détermination du point de réglage d'une bulle de nivelle.

L'instrument doit être adapté à la température ambiante avant

l'ajustement et être protégé contre toute surchauffe. Les erreurs d’index pour l’inclinaison longitudinale et transversale sont ajustées et réglées en usine avant la livraison de l’appareil.

Contrôle et ajustement

Activation de la définition de l’erreur d’index (voir affichage page 30).

Si l'inclinaison ne peut être mesurée, p. ex. en cas d'instabilité de l'instrument, le message d'erreur ERROR: 557 s'affiche et les

L'inclinaison longitudinale et transver-

sale (l, t) s'affichera alors dans le menu suivant.

fonctions suivantes deviennent disponibles:

Réitère la mesure.

Interrompt la mesure.

1100Z01

Pour effectuer la deuxième mesure

MESUR

sur des instruments mécaniques, il est nécessaire de tourner l'alidade de 180° (200 gon), avec une précision de ± 4° 30' (±5 gon). Après avoir déclenché la première

Déclenche la mesure de l'inclinaison longitudinale et transversale (l, t).

mesure avec , les instruments motorisés déterminent en mode

automatique les valeurs l et t, avec les rotations correspondantes.

TPS1100 - Mode d'emploi 2.2.1fr

Compensateur bi-axial, suite

POSITION LUNETTE

Positionnement Hz et V Chercher zéro en Hz

∆∆

∆Hz : 0°00'00" ∆∆

∆∆

∆V : ------

CONF\ ERR INDEX COMPENS.

nouvelle l Comp. : 0°03'02" t Comp. : -0°02'06"

Accept. nouvelles valeurs ?

POSITION LUNETTE

Positionnement Hz et V Chercher zéro en Hz

∆∆

∆Hz : 180°00'00" ∆∆

∆∆

∆V : ------

Menu après la fin de la première mesure d'inclinaison, dans le cas d'instruments non motorisés:

ANNUL

Tourner l'instrument de 180 ° (200 gon), de façon à ce que ∆ Hz = 0° 00' 00" ( 0.0000 gon )

ANNUL CONT

TPS1100 - Mode d'emploi 2.2.1fr

Si les différences d'angles horizontale et verticale se situent dans une plage de ±4° 30' (±5 gon), l'affichage

peut être abandonné avec .

L'utilisateur est averti par un signal

acoustique que la touche est assignée à la fonction "CONT".

Active la deuxième mesure d'inclinaison.

Interrompt la détermination de l'index du compensateur.

Après la deuxième mesure d'inclinaison, les deux erreurs d'index nouvellement fournies pour l'axe longitudinal et traversal du compensateur s'affichent.

OUI ENCOR NON

QUIT

Valide les nouvelles valeurs.

Réitère toute la procédure d'ajustage.

Conserve les anciennes valeurs.

Si l'erreur d'index (l, t)

dépasse la valeur de 5' 24" (0.1 gon) , il faut réitérer la mesure en s'assurant que l'instrument est positionné de façon stable et sans vibrations. Si l'erreur continue à être supérieure à 5' 24", contacter le Service.

Contrôle et ajustement

Erreur d'index V

PRINC\ ERREUR D'INDEX V

Viser précisément le point à une distance > 100m.

Hz : 343°18'54" V : 93°47'41"

L'erreur d'index vertical (erreur d'index V) est l'erreur d'origine du cercle vertical par rapport à l'axe vertical. L'erreur d'index vertical est définie et fixée sur "0.00" en usine avant la livraison de l'appareil. Tous les angles verticaux mesurés sont corrigés de l'erreur d'index vertical.

L'instrument doit avoir été

Contrôle et ajustement

adapté à la température ambiante et protégé de la chaleur.

ca. 100m

+/-9°

MESUR

QUIT

1100Z17

1100Z18

Déclencher la mesure du cercle vertical. L'affichage

Pour déterminer l'erreur d'index vertical, viser une cible bien nette à

signale la commutation dans la deuxième position de lunette.

env. 100 m. L'inclinaison de la visée par rapport à l'axe horizontal ne doit

pas être supérieure à ±9° (±10 gon).

Activer la fonction d'ajustement

180°

(voir affichage page 30). Le compensateur biaxial est automatiquement désactivé lors de la

180° détermination de l'erreur d'index V. Cette désactivation est signalée par le

symbole .

TPS1100 - Mode d'emploi 2.2.1fr

1100Z19

L'erreur d'index V, suite

PRINC\ ERREUR D'INDEX V

Viser la même cible en position II de la lunette

Hz : 163°18'54" V : 266°12'19"

PRINC\ ERREUR D'INDEX V

ancienne nouvelle i V-in: 0°00'03" -0°00'22"

Accept. nouvelles valeurs ?

POSITION LUNETTE

Positionnement Hz et V Chercher zéro en Hz.

∆∆

∆Hz : 0°00'00" ∆∆

∆∆

∆V : 0°00'00"

Si les différences d'angle horizontal et vertical se situent dans une plage de ±27' ( ±0.5 gon ), l'affichage commute en mode de mesure. L'utilisateur est averti par un signal acoustique que la touche est

assignée à la fonction "CONT".

ANNUL CONT

Confirmer la disponibilité à mesurer et passer au menu de mesure.

TPS1100 - Mode d'emploi 2.2.1fr

MESUR

Viser de nouveau la cible avec

précision.

Déclenche la deuxième mesure.

A la suite de cette mesure, l'ancienne et la nouvelle erreur d'index V s'affichera.

QUIT

OUI ENCOR NON

Valide les nouvelles valeurs.

Redétermine l'erreur d'index V.

Conserve les anciennes valeurs.

Si l'erreur d'index (i)

dépasse la valeur de 54' (1 gon) il faut réeffectuer la mesure. Si l'erreur continue à être supérieure à cette valeur, contacter le Service.

Contrôle et ajustement

QUIT

Erreur de la ligne de visée

PRINC\ ERREUR COLLIM. HZ

Viser précisément le point à une distance > 100m

Hz : 373°19'24" V : 90°51'15"

L'erreur de la ligne de visée, c, est la déviation de l'angle droit formé par

l'axe de basculement et la ligne de visée. L'erreur de la ligne de visée est ajustée en usine sur la valeur zéro. Les angles horizontaux ne seront corrigées de l'erreur de la ligne de visée que lorsque les corrections Hz sont sur "ON". (configuration selon

chapitre "Eteindre la correction des erreurs d'instruments").

Contrôle et ajustement

ligne de

visée

axe de

basculement

Pour déterminer cette erreur, viser une cible bien nette à une distance

d'environ 100 m. L'angle d'inclinaison de la visée par rapport à l'axe horizontal ne doit pas dépasser ±9° (±10 gon). Cette procédure est identique à celle de la détermination de l'erreur d'index vertical.

Activer la détermination de l'erreur de la ligne de visée

(voir affichage page 30).

Le compensateur biaxial est automatiquement désactivé lors de la détermination de l'erreur de la ligne de visée. Cette désactivation est signalée par

le symbole .

1100z20

MESUR

QUIT

Déclenche la mesure.

L'affichage indique que l'instrument commute en deuxième position de lunette.

Si les différences d'angle horizontale et verticale se situent à l'intérieur de la plage ±27' ( ±0.5 gon ), l'affichage commute en mode de mesure. L'utilisateur est averti par un signal

acoustique que la touche est assignée à la fonction "CONT".

TPS1100 - Mode d'emploi 2.2.1fr

L'erreur de la ligne de visée, suite

CONF\ ERREUR COLLIM. HZ

ancienne nouvelle c colH: -0°00'03" 0°00'08"

Accept. nouvelles valeurs ?

PRINC\ ERREUR COLLIM. HZ

POSITION LUNETTE

Positionnement Hz et V Chercher zéro en Hz

∆∆

∆Hz : 0°00'00" ∆∆

∆∆

∆V : 0°00'00"

PRINC\ ERREUR COLLIM. HZ

Viser la même cible en position II de la lunette

Hz : 193°19'24" V : 269°08'45"

ANNUL OK

Confirmer la disponibilité de mesure et passer au menu

de mesure.

MESUR

Viser la cible de nouveau avec précision.

TPS1100 - Mode d'emploi 2.2.1fr

Déclenche la deuxième mesure.

QUIT

A la suite de la mesure, les ancienne et nouvelle erreurs de ligne de visée s'affichent.

OUI ENCOR NON

QUIT

Valide la nouvelle valeur.

Redétermine l'erreur de ligne de visée.

Conserve l'ancienne valeur.

Si l'erreur de ligne de visée

(c) dépasse la valeur de 5' 24" (0.1 gon), il faut réeffectuer la mesure. Si elle continue à être supérieure à 5' 24", contacter le Service.

En confirmant la nouvelle erreur de collimation Hz, on peut maintenant déterminer l'erreur d'axe de basculement.

Continuer à déterminer erreur d'inclinaison d'axe ?

NON OUI

QUIT

Confirmation, avec détermination de l'erreur de

basculement.

Termine la fonction et réaffiche le menu

d'ajustement.

Contrôle et ajustement

Erreur de l'axe de basculement

PRINC\ ERREUR INCLIN. AXE

Viser un pt bas ou un pt haut à une distance >100m

Hz : 373°19'24" V : 90°51'15"

L'erreur d'axe de basculement (a) est l'écart par rapport à l'angle droit de

l'axe de basculement et l'axe vertical. Cette erreur est ajustée sur la valeur "0.00"en usine. Les directions horizontales ne seront corrigées de l'effet de l'erreur de la ligne de visée que lorsque les corrections Hz sont actives ("ON"). (configuration selon chapitre

"Eteindre la correction des erreurs d'instruments").

axe vertical

axe de

basculement

Contrôle et ajustement

Pour déterminer cette erreur, viser une cible nette à une distance d'environ

100 m. La cible doit présenter un angle d'au moins ±27° ( ±30 gon ) par rapport à l'horizontale. Le compensateur biaxial est

MESUR

QUIT

automatiquement désactivé lors de la détermination de cette erreur. Cette désactivation est signalée par

le symbole .

Déclencher la mesure. L'affichage commute alors en

mode "Deuxième position de lunette".

Si les différences d'angles horizontale et verticale se situent dans la plage ±27' ( ±0.5 gon ), l'affichage commute en mode de mesure. L'utilisateur est averti par un signal

acoustique que la touche est assignée à la fonction "OK".

1100Z21

TPS1100 - Mode d'emploi 2.2.1fr

L'erreur de l'axe de basculement, suite

CONF\ ERREUR INCLIN. AXE

ancienne nouvelle a Tilt: -0°00'03" 0°00'17"

Accept. nouvelles valeurs ?

PRINC\ ERREUR INCLIN. AXE

Viser la même cible en position II de la lunette

Hz : 193°19'24" V : 269°08'45"

POSITION LUNETTE

Positionnement Hz et V Chercher zéro en Hz

∆∆

∆Hz : 0°00'00" ∆∆

∆∆

∆V : 0°00'00"

ANNUL CONT

Confirmer la disponibilité à mesurer, le menu de mesure

s’affichera.

TPS1100 - Mode d'emploi 2.2.1fr

MESUR

Viser la cible précisement.

Déclenche la deuxième mesure.

A la suite de la mesure, l'écran affiche les actuelle et nouvelle valeurs de l'erreur de l'axe de basculement a.

QUIT

OUI ENCOR NON

QUIT

Valide les nouvelles valeurs.

Redétermine l'erreur de l'axe de basculement.

Conserve l'ancienne valeur.

Si l'erreur de l'axe de

basculement (a) dépasse la valeur de 5' 24" (0.1 gon), il faut réeffectuer la mesure. Si elle continue à être supérieure à 5' 24", contacter le Service.

Contrôle et ajustement

Détermination combinée des erreurs

PRINC\ Compensateur

Choisir compensateur ON/OFF, et corrections Hz On / Off

Compensat.: On correct-Hz: On

Eteindre la correction des erreurs d'instruments

Avec la touche de l'affichage des la page 30, on peut déterminer

les erreurs d'index V, de collimation et d'axe de basculement (i,c,a) en

une seule fois.

Les erreurs d'index V et de ligne de visée sont déterminées sur la même cible. L'angle d'inclinaison de cette dernière ne doit pas être supérieur à ± 9° ( ± 10 gon ) par rapport à l'horizontale. Pour déterminer l'erreur de l'axe de basculement, la cible doit être inclinée d'au moins ± 27° (± 30 gon) par rapport à l'horizontale.

Ces différentes procédures sont décrites dans les chapitres précédents.

Contrôle et ajustement

La correction des erreurs d'instruments mécaniques peut être éteinte, si on affiche et enregistre uniquement des données brutes. A cet effet, on met le compensateur et la correction Hz sur OFF, afin que les angles V se rapportent à l'axe vertical et que les corrections Hz ne soient pas prises en compte.

CONT

QUIT

TPS1100 - Mode d'emploi 2.2.1fr

Erreur de localisation automatique de prisme ATR

PRINC\ ERREUR PT ZERO ATR

en cours Err. coll.Hz ATR: 0°00'05" Err. coll V ATR : 0°00'10"

CONF\ ERREUR PT ZERO ATR

Viser précisément le point à une distance >100m.

Hz : 73°25'36" V : 88°45'14" Déterm.c/i: NON

(Instruments TCA/TCRA uniquement)

L'erreur d’origine de la localisation automatique de prisme ATR est la différence d'angles en Hz et V entre la ligne de visée et le centre de la caméra CCD. Le processus de détermination comprend également en option la détermination de l'erreur de ligne de visée et de l'index V. L’erreur de localisation automatique de prisme ATR est toujours appliquée, indépendamment de l'activation ou de la désactivation des corrections Hz (cf. chapitre "Eteindre

la correction des erreurs d'instruments").

Compensant Hz

V-Compensant

Réticule

TPS1100 - Mode d'emploi 2.2.1fr

Centre du prisme

Pour déterminer l’erreur d’origine ATR, il faut viser précisément un prisme à env. 100 m. L'angle d'inclinaison de la visée par rapport à l'horizontal ne doit pas dépasser ±9°

(±10 gon). Cette procédure est identique à celle de la détermination de l'erreur d'index vertical.

Lance le processus de détermination (Voir affichage

30). La reconnaissance automatique de prisme ATR est automatiquement activée et représentée par le symbole

. Les composantes actuelles de

l'erreur de activée automatique de prisme ATR s'affichent.

COLL

1100Z30

Début de la détermination.

Le compensateur à deux axes est automatiquement désactivé pendant la détermination de l’erreur de localisation automatique de prisme ATR et représenté par le symbole

MESUR OUI

Viser le prisme avec précision à l’aide du réticule.

Commencer à mesurer.

Contrôle et ajustement

Erreur de localisation automatique de prisme ATR, suite

CONF\ERREUR PT ZERO ATR

Viser la même cible en position II de la lunette

Hz : 253°25'36" V : 271°14'46"

Commute entre détermination de l’erreur simple et

combinée.

OUI = détermination simultanée de

l'erreur de localisation automatique de prisme ATR, de la ligne de visée et de l'erreur d'index V

NON = détermination uniquement

de l'erreur de localisation automatique de prisme ATR

Nous conseillons d'effectuer

simultanément l'erreur d'ATR, de la ligne de visée et d'index V.

Contrôle et ajustement

Le changement dans la deuxième position de lunette s’effectue automatiquement au terme de la première mesure.

MESUR

Viser le prisme avec précision à l’aide du réticule.

Déclencher la mesure après avoir déplacé l’instrument

dans l’autre position.

Si les différences d'angles horizontale et verticale se situent dans la plage ± 27' ( ± 0,5 gon ), un message d'erreur s'affiche. Le système le signale à l'utilisateur en émettant un signal acoustique et affecte la

fonction "CONT" à la touche . Le processus de mesure peut

ensuite être répété.

Après avoir effectué avec succès la deuxième mesure, la précision de la localisation automatique de prisme ATR s'affiche de même que la précision de l'erreur d'index et de collimation.

TPS1100 - Mode d'emploi 2.2.1fr

Erreur de localisation automatique de prisme ATR, suite

PRINC\ PRECISION ATR

Nbre mesure: 2

σσ

σ ATR Hz : 0°00'05" σσ

σσ

σ ATR V : -0°00'08" σσ

σσ

σ index V.: ----- σσ

σσ

σ Coll Hz : -----

Autre mesure?

PRINC\ ERREUR PT ZERO ATR

ancienne nouvelle C. Hz AT :0°00'08" 0°00'05" ATR V-K :0°00'10" 0°00'09" i V-indx :0°00'00" 0°00'10" c c col.Hz:0°00'10" 0°00'02" Accept. nouvelles valeurs ?

ANNUL NON OUI

Le processus de calibrage est interrompu. Les

anciennes valeurs sont conservées.

Aucune autre répétition n'est

souhaitée. Les anciennes et les nouvelles valeurs de l'erreur de localisation automatique de prisme ATR s'affichent en option, de même que l'erreur de la ligne de visée (c) et l'erreur d'index V (i).

Le calibrage peut être répété

tant que la précision n'est pas atteinte. Le résultat est la moyenne de toutes les mesures. Il est conseillé d'effectuer au moins 2 cycles de mesure.

TPS1100 - Mode d'emploi 2.2.1fr

ENCOR NON OUI

Répéter l'ensemble du processus de calibrage.

Les nouvelles valeurs sont validées.

Conserver les anciennes valeurs.

Si la valeur de 2'42" ( 0,05 gon ) pour les composantes

horizontale et verticale de l’erreur

d'ATR est dépassée, la mesure doit être réitérée. De même, les mesures doivent être répétées lorsque la valeur pour l’erreur d'index V (i) dépasse 54' ( 1 gon ) ou que la valeur pour l’erreur de la ligne de visée (c) dépasse 5'24" ( 0,1 gon ) Si ces valeurs sont dépassées très fréquemment, le signaler au service technique.

Contrôle et ajustement

Contrôle et ajustement mécanique

Trépied Nivelle sphérique sur l'instrument

Nivelle sphérique de l'embase

1100Z23

Caler l'instrument à l'horizontale et le retirer de l'embase. Si la bulle ne se trouve pas à l'intérieur du cercle, corriger le réglage au moyen des deux vis à tête percée en croix et de la broche. Sens de rotation des vis :

• à gauche: la bulle s'approche de cette vis

• à droite: la bulle s'écarte de la vis.

1100Z24

Les liaisons entre le métal et le bois doivent toujours être bien rigides.

• Serrer modérément les vis à six pans creux (2).

• Serrer les articulations de la tête du trépied (1) de manière à ce que les pieds du trépied conservent leur position écartée même après

1100z22

Commencer par caler l'instrument avec précision à l'aide de la nivelle électronique. Si le point de tangence est situé au-dessus du bord de marquage, procéder à un nouvel alignement en tournant les vis de réglage avec la clé à six pans creux fournie. Aucune vis ne doit être desserrée

après l'alignement. avoir été soulevés du sol.

Aucune vis ne doit être desserrée après l'alignement.

Contrôle et ajustement

TPS1100 - Mode d'emploi 2.2.1fr

Plomb optique

Contrôle avec un fil à plomb:

Installer l’instrument avec fil à plomb sur le trépied et le mettre à l’horizontale. Marquer le point de prise d'aplomb sur le sol. Une fois que le fil à plomb a été retiré, le réticule du plomb optique doit être centré sur le point marqué sur le sol. Précision possible: env. 1 mm.

Contrôle par déplacement de

l'embase:

120° 120°

1. Ajuster l'instrument avec la nivelle électronique et marquer le point de

1100Z25

prise d'aplomb sur le sol. Marquer les contours de l'embase sur le disque du trépied avec un crayon.

2. Tourner l'embase de 120°, adapter et déterminer à nouveau le point de prise d'aplomb.

3. Répéter la procédure.

Si les trois points ne coincident pas, on aligne le réticule de l'embase sur le centre de gravité du triangle.

Ajustement:

1100Z26

1100Z27

Régler progressivement le réticule sur le point marqué sur le sol en tournant les deux vis avec le tournevis.

Contrôler régulièrement le

plomb optique de l'embase, car chaque écart de la ligne de visée par rapport à l'axe vertical conduit à une erreur de centrage.

TPS1100 - Mode d'emploi 2.2.1fr

Contrôle et ajustement

Plomb laser

Le plomb laser est disposé dans l’axe vertical de l'instrument. Dans des conditions d’utilisation normales, un ajustement de ce dispositif n’est pas nécessaire. Si des facteurs extérieurs influent sur le plomb laser et vous oblige à un ajustement, celui-

1100Z28

360°

Point laser

Ø 2.5 mm / 1.5 m ci doit être impérativement effectué dans un atelier de maintenance Leica Geosystems.

Contrôle par rotation de 360° de l’instrument :

1. Placer l’instrument sur le trépied et

le caler.

2. Allumer le plomb laser et marquer

≤ 3.0 mm / 1.5 m

le centre de la tache rouge.

3. Tourner lentement l’instrument et

observer la tache rouge sur le sol.

Le contrôle du plomb laser se fait sur une surface claire, plane et horizontale (par exemple, une feuille de papier).

Si le milieu du point laser décrit un mouvement circulaire net ou si le centre du point laser se déplace de plus de 3 mm du point originellement marqué, un ajustement peut être nécessaire. Veuillez-vous renseigner auprès de l'atelier Leica Geosystems le plus proche.

La taille du point laser peut varier en fonction de la clarté et de la surface. Pour une distance de 1.5m, on obtient généralement un point d'un diamètre de 2.5mm. Le diamètre de rotation maximal du centre de point laser ne doit pas dépasser 3 mm pour une distance de

1.5m.

Contrôle et ajustement

TPS1100 - Mode d'emploi 2.2.1fr

Distancemètre sans réflecteur

Le rayon laser de mesure rouge et sans réflecteur est coaxial à la ligne de visée de la lunette et sort par l'ouverture de l'objectif. Si l'ajustement est bon, le rayon de mesure rouge et l'axe de visée visuel coïncident. Des paramètres externes comme un choc ou une différence de température élevée peuvent conduire à faire diverger le rayon de mesure rouge de l'axe de visée.

Avant d'effecteur des

mesures de distance précises, il faut vérifier la direction du rayon, pour éviter qu'un fort écart entre le rayon laser et la ligne de visée ne conduise à des erreurs de distances.

Vérification

Placer la plaque de mire jointe à une distance de 5 à 20 m de l'instrument, en mettant la face grise plus réfléchissante vers l'instrument. Basculer la lunette dans la deuxième position. Allumer le rayon laser en activant la fonction du pointeur laser. Diriger l'instrument avec le réticule de la lunette au centre de la plaque de mire. Puis contrôler la position du point laser sur la plaque de mire. En règle générale, la tache de mesure rouge n'est pas visible de la lunette, c'est pourquoi il faut regarder directement au-dessus ou à côté de la lunette, vers la plaque de mire. Si la tache de mesure couvre la croix réticulaire, on peut considérer que le niveau de précision de réglage a été atteint. Si la tache de lumière sort de la croix réticulaire, il faut régler la direction du rayon.

Si la tache de mesure est trop claire sur la face fortement réfléchissante (aveuglement), il faut effectuer le réglage sur la face blanche.

1100Z29

TPS1100 - Mode d'emploi 2.2.1fr

Contrôle et ajustement

Distancemètre sans réflecteur, suite

Réglage de la direction de rayon

Sur la face supérieure du couvercle de la lunette, retirer les deux

1100Z31

lunette sur la plaque de mire.

couvercles de fermeture par les

ouvertures de réglage. Effectuer dans l'ouverture de réglage arrière à l'aide d'un tournevis la correction de hauteur du rayon de mesure. En tournant vers la droite, la tache de

ne rentrent dans le distancemètre, il faut refermer les ouvertures de réglage avec les deux couvercles de fermeture.

Il faut prendre garde à maintenir l'alignement de la

Pour éviter que des salissures ou de l'humidité

mesure se déplace sur la plaque de mire vers le haut, et en tournant à gauche vers le bas. Ensuite, passer au réglage par l'orifice de réglage avant et effectuer la correction latérale. En tournant à droite, la tache se déplace à droite, en tournant à gauche, elle se déplace à gauche.

1100Z32

Contrôle et ajustement

TPS1100 - Mode d'emploi 2.2.1fr

CONF\Sélection ( )

Fich.mesur DEFAULT.GSI Carte mémo RS232 RS232

Fonctions du système

Configuration des données

Dans ce chapitre, on décrit les fonctions du système des instruments TPS1100. La représentation du dialogue et la description des fonctions correspondent à la configuration de base du TPS1100.

Fichier de données (F-DON) et fichier de mesure (F-MES)

Il faut différencier

• les données d’entrée, en général celles des points fixes, et

• les données de sortie, en général les mesures, coordonnées ou valeurs dérivées des “ nouveaux points ”.

Il est avantageux d'enregistrer les données d'entrée et de sortie dans deux fichiers différents. L'enregistrement de ces données dans un seul fichier est également possible.

On peut enregistrer au total 60 fichiers. Les noms des fichiers sont libres, leur extension devant cependant être .GSI (par exemple, "PROJ2563.GSI").

Dans le répertoire \LOG, on peut enregistrer les résultats liés aux calculs effectués par les programmes de l'instrument.

Les données peuvent sortir en format GSI sur l’interface série à la place de la carte PC.

Lors de l’enregistrement sur

l’interface série, aucune donnée n’est sortie par les applications dans le fichier de résultats. Les coordonnées de point fixe ne peuvent être lues que par la carte PC.

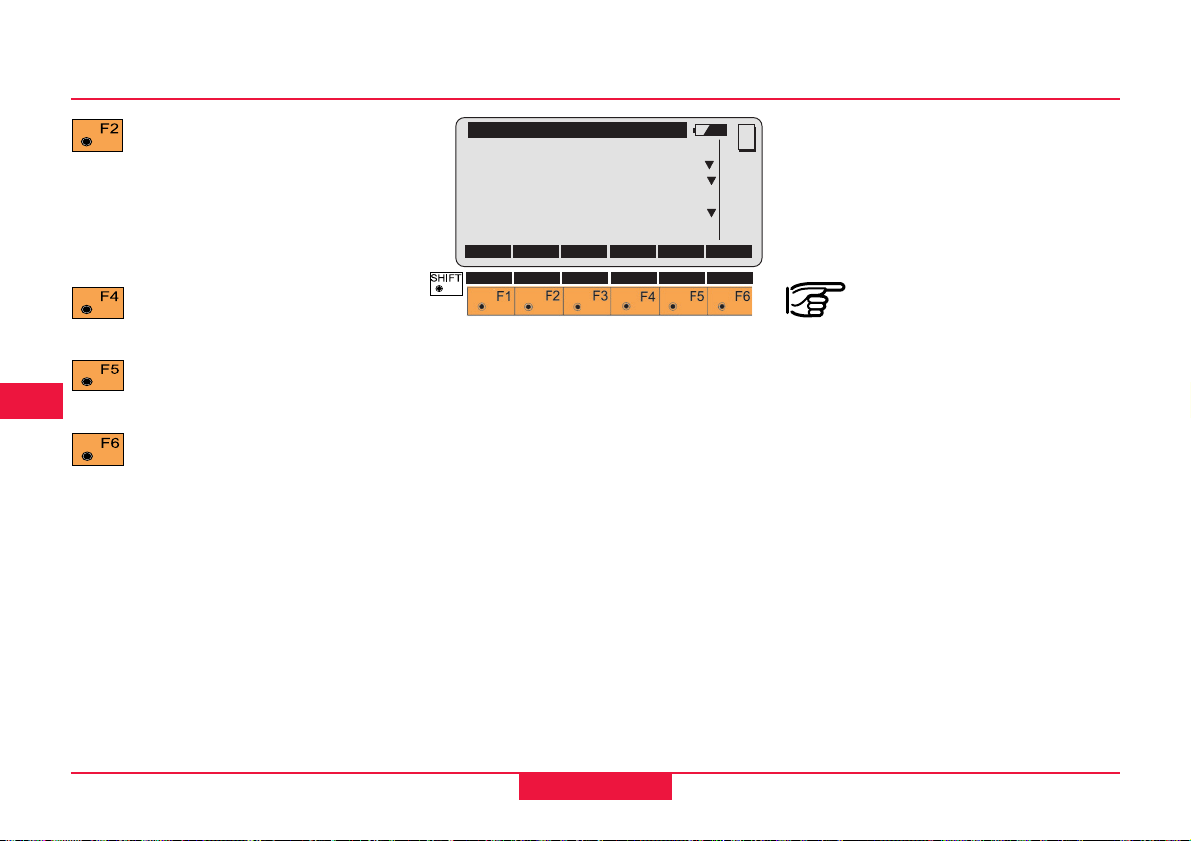

Avec le dialogue suivant, on peut créer, éditer et effacer des fichiers.

CONT NOUV MODIF SUPP

DEBUT FIN QUIT

αα

αNUM

αα

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Fichier Donnée (F-DON) et ..., suite

\ Création Fichier

Mémoire : Carte mémoire Format : GSI Nom fich. : 12345678

Création d’un nouveau fichier (NOUV)

Fichier de liste de code

Sélection du fichier.

Création d’un nouveau fichier de mesure (cf. dialogue suivant).

Afficher des fichiers et éditer.

Effacer fichier.

Saut au premier fichier

de la liste. Cette fonction n’est pas active quand le fichier se trouve déjà au début de liste.

Saut au dernier fonction

de la liste. Cette tache n’est pas active quand le fichier se trouve déjà en fin de liste.

CONT

Création d’un nouveau fichier avec le nom donné du fichier.

QUIT

Cette fonction permet de créer une nouvelle liste de code libre. On peut éditer, effacer et copier des listes de code libres, thématiques et mélangées. Pour que l’instrument reconnaisse la liste de code et puisse y accéder, elle doit être enregistrée sur la carte mémoire dans le répertoire “ CODE ” sous le nom *.CRF.

La disposition des touches et la procédure sont identiques au dialogue “ Fichier de mesure ”. Seule exception : la fonction

supplémentaire (COPIE).

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

\ SELECT. FICH. & PT

Supp. enre: Carte mémoi Taille Mém: 511.5 Ko Disponible: 158.0 Ko N° Pt/Code: 222 Fichier :TEST.GSI A: Taille Fic: 24.1 Ko

Créer un nouveau fichier de liste de code (NOUV)

\Nouvelle liste codes

Nom de la nouvelle liste Nom : 12345678

Mémoire : Interne

\ Copie liste codes

Liste code : 12345678

De :Carte mémoire A : Interne

Copier un fichier de liste de code (COPIE)

Gestionnaire de données

On ne peut créer que des listes de code dites libres sur l’instrument.

CONT

Créer une liste de code avec le nom du fichier donné.

TPS1100 - Mode d'emploi 2.2.1fr

QUIT

Cette fonction permet de copier une liste de code d’un support de données sur un autre.

CONT

QUIT

Affichage de la liste de code sélectionnée ainsi que le “ lecteur origine ” et le “ lecteur cible ”.

Copier la liste de code.

Les 3 dialogues généraux suivants sont utilisés à nouveau dans les descriptions pour les fonctions “ IMPOR ”, “ VOIR ”, “ CHERC ”, et “ SAISI ”.

Choisir et chercher un fichier/point

CHERC SAISI OUVRE

QUIT

Choix du nom de fichier et saisie du critère de recherche ainsi que du numéro complet de point ou de code.

Démarrer la recherche dans le fichier courant.

Saisir les coordonnées.

Afficher les données trouvées.

Fonctions du système

\ Edition des données

1/20 N° Point : 1 X : 0.000 m Y : 0.000 m Z : 0.000 m

Gestionnaire de données, suite

Affichage des données de point

CONT AUTRE <-- --> <<REP REP>>

ONS-C |<<- ->>| SUPP QUIT

Dans la première ligne, le graphique en forme de bâton indique la position du point au sein du fichier général. On peut aussi voir le numéro courant et le nombre total de blocs de données au sein du fichier.

Validation des valeurs affichées .

Démarrer une nouvelle

recherche de point. Saut à l’affichage “ Choisir et chercher fichier/point ”.

Fonctions du système

Affichage séquentiel des points vers le début de fichier.

Affichage séquentiel des points vers la fin de fichier.

Répétition de la recherche

des numéros de point vers le début de fichier, pour chercher des points plusieurs fois enregistrés avec le même numéro.

Répétition de la recherche

des numéros de point vers la fin de fichier, pour chercher des points plusieurs fois enregistrés avec le même numéro.

Insertion d'un bloc code

(code, info1...8) dans le fichier activé devant les dates de mesure affichées.

Saut au premier bloc

dans le fichier. Cette touche n’est pas active quand le bloc de données est le premier affiché.

Saut au dernier bloc

dans le fichier. Cette touche n’est pas active quand le bloc de données est le dernier affiché.

Suppression des

données affichées.

TPS1100 - Mode d'emploi 2.2.1fr

Gestionnaire de données, suite

\ Edition des données

17/20 N° Point : 17 Hz :286°12'36" V :275°45'12" Dist.Pente : 123.236m ppm/mm : +0051+000

Importer des données (IMPOR)

Affichage des données GSI

CONT AUTRE <-- --> <<REP REP>>

|<<- ->>| SUPP QUIT

Les données sont affichées par point conformément au masque d’enregistrement utilisé au moment de l’enregistrement. Les données affichées peuvent être modifiées de point en point.

La touche et le déroulement sont identiques au dialogue “ Données de point trouvées ”.

TPS1100 - Mode d'emploi 2.2.1fr

Seule exception:

Efface les blocs de

données affichés du fichier. Un message apparaît, pour confirmer que le bloc doit bel et bien être effacé.

Cette fonction recherche les coordonnées du point souhaité dans le fichier de données actuel. Il réceptionne le premier bloc de données trouvé en début de fichier. Le bloc de donnée trouvé n’est ainsi pas affiché.

Si on ne trouve aucune donnée de point, un message apparaît, informant qu’aucun point n’a été trouvé avec ce numéro de point. Avec “AUTRE”, on appelle le dialogue “ Sélectionner et rechercher Fichier/Point ”. Le fichier de la recherche de données peut être modifié et/ou on peut saisir un nouveau numéro de point.

“on peut saisir les données manquantes avec “ SAISI ”.

Fonctions du système

Afficher et importer des données (VOIR)

Afficher et éditer les données GSI (CHERC)

Cette fonction cherche les coordonnées du point souhaité dans le fichier de données actuel. Elle prend le premier bloc de données trouvé en début de fichier. Le bloc de données trouvé est à chaque fois affiché.

Si on trouve des données de point, se référer au dialogue “ données de point trouvées ”. Avec "CONT", on réceptionne les valeurs affichées et termine la fonction.

Avec "AUTRE" on appelle le dialogue “ Sélectionner et chercher fichier/ point ”. Le fichier de recherche de données peut être modifié et/ou on peut saisir un nouveau numéro de point.

Si on ne trouve aucune donnée de point, un message apparaît, informant qu’aucun point n’a été trouvé avec ce numéro de point. Avec "AUTRE", on appelle le dialogue “Sélectionner et rechercher Fichier/Point ”. Le fichier de la recherche de données peut être modifié et/ou on peut saisir un nouveau numéro de point.

“on peut saisir les données manquantes avec “ SAISI ”.

Cette fonction cherche les données du point souhaité dans le fichier courant de mesures. L’utilisateur a la possibilité d’afficher les données de la carte mémoire au sein d’un fichier sélectionné et d’effacer les blocs de données. Les points uniques et les points enregistrés plusieurs fois peuvent être cherchés, affichés et effacés. C’est le dernier point qui est automatiquement affiché dans le fichier. Si l’édition de données est autorisée, on peut modifier les numéros de point, informations de code, attributs, hauteurs d’instrument et de réflecteur. Les données de mesure propres comme les directions et les distances ne peuvent être modifiées.

Pour activer le dialogue “ Sélectionner et chercher le fichier/ point ”, cf. le dialogue correspondant.

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Afficher et éditer les données GSI, suite

Caractère neutre (Wildcards) Fonctions du système

Si on ne trouve aucun point/code, apparaît un message indiquant qu’aucun point/code n’a pu être trouvé dans le fichier de mesure courant.

Si on trouve un point/code, cf. le dialogue “ Données GSI trouvées ”.

La recherche de données enregistrées peut être simplifiée. Au lieu d'utiliser le numéro complet de point, on peut employer un caractère neutre. Dans le TPS1100, au lieu de la traditionnelle "*", on entre un ".". Il n’y a pas d’entrée correspondant au "?".

Exemple d’utilisation:

Entrée Résultats Remarques

11.

.11 11, AB C11, 11111

1.0 10, 100, 1ABCD0, 11111110

.10.

.1.0.

11, 110, 1101, 11ABC5, 111111

10, 3410ABC, 111110, 1000000

10, 341ABC0, 1123Z0Y, 1001A000

Après 11, nombre i llimi té de

caractères

Avant 11, nombre illi mi té d e

caractères

Entre 1 et 0, nombre illimité de caractères

Il faut que 10 apparaisse au moins

une fois.

Il faut que 1 soit devant 0 au moins une fois, et entre ces chiffres, le

nombre de caractères est illimité.

Si un numéro de point avec un caractère neutre est donné à la place du numéro complet de point, la recherche de données contrôlée démarre et le premier bloc de données concordant est affiché. Le déroulement de la recherche est le même qu'avec un numéro complet de point.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Saisie manuelle de coordonnées (SAISI)

\ Entrer coordonnées

Fich.donné :papillon.gsi A: Entrer : N X Y N° Pt indv : 1 X : 0.000 m Y : 0.000 m Z : 0.000 m

Conversion de données

Cette fonction permet de saisir des coordonnées de points et de les enregistrer dans le fichier courant.

CONT REC

Réception des données du point dans la fonction

appelante.

Les données du point sont

placées et enregistrées dans le fichier courant. La hauteur est enregistrée seulement si une valeur est saisie.

Fonctions du système

QUIT

Cette fonction permet la conversion des coordonnées (N,X,Y,(Z)).

Cette conversion se fait entre 3 formats possibles :

• GSI (format standard Leica) = *.GSI

• ASCII (fichiers de données de texte normaux ACSII) =*.ASC

• TDS (Tripod Data Systems) = *.CR5

Après avoir appelé la fonction, le dialogue suivant apparaît. Il permet de sélectionner rapidement le fichier d’origine et son format ainsi que la saisie du nom et du fichier cible (fichier de sortie) et son format.

TPS1100 - Mode d'emploi 2.2.1fr

CONF\ Sélection fichier

Chem.source: A:\DATEN\ Fich.source: PAPILLON.CR5 Format : TDS sequent. Chem.sortie: A:\GSI Fich.sortie: PAPILLON.GSI Format : GSI 16

Conversion de données, suite

CONV\ Configuration

Paramétrage fichier source Extension : ASC Lignes entête : 0

Paramétrage fichier résultat Extens.défaut : GSI

Dialogue de conversion

CONT CONF

QUIT

Chem.source

Sélection du répertoire pour le fichier d’origine.

Fich.source

Sélection du nom du fichier original.

Format

Sélection du format. Les formats suivants sont disponibles: GSI8, GSI16, ASCII, TDS sequential, TDS non-sequential.

Chem.sortie

Sélection du répertoire pour le fichier de sortie.

Fich.sortie

Saisie du nom pour le fichier de sortie.

Format

Sélection du format de fichier.

Démarrer la conversion.

Appel de la configuration.

Dialogue de configuration

CONT ASCII

Décimales :Idem Instru.

QUIT

Paramétrages du fichier d’origine Ext.fich

Détermination de l’extension du fichier

Lignes entête

Détermination du nombre de lignes, qui doivent être sautées en début de fichier d’origine, c.à.d qui ne doivent pas être converties.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Conversion de données, suite

CONV\ Format Fich. ASCII

Séparateur : Espace Nu Pos : 1 X Pos : 2 Y Pos : 3 Z Pos : 4 Pt. Code Pos: 5

Dialogue de configuration, suite

Dialogue de configuration ASCII

Nu Pos, X, Y,... Position

Il est nécessaire de déterminer la

Paramétrage fichier résultat Extens.défaut

Détermination de l’extension du fichier

Le dialogue ASCII permet de définir le format ASCII qui est valable aussi bien pour des fichiers sources ASCII que pour des fichiers cibles ASCII.

position de chaque composant au format ASCII (choix entre "aucune" ou 1,..,10).

Retour aux valeurs standard

Décimales

Détermination du nombre de

(voir ci-dessus).

décimale lors de la sortie, si ce n’est pas défini par le format (comme par ex. GSI). On peut choisir entre «instrument » ou “ 0,….,6 places de décimales ”.

Retour au dialogue de conversion.

Appel du dialogue de configuration ASCII.

CONT DEFT

Attrib 1 Pos: 6 Attrib 2 Pos: 7

Séparateur

Définir les séparateurs entre les

QUIT

données lors de la sortie (espace, virgule ou tabulateur).

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

CONV\ Conversion

Conversion terminée !

Points convertis : 135 Lignes non lues : 12

Conversion de données, suite Formater la carte mémoire (FORMT)

\Formatage Carte PC

Initialisation terminée

Mémoire disponible Type cart : SRAM Total : 523776 Byte Disponible : 509952 Byte

\ Formatage Carte PC

ATTENTION: 1151

Le formatage détruit toutes les données de la carte mémoire!

Dialogue de fin

Le dialogue de fin indique la fin de la conversion. Il donne à l’utilisateur une vue d’ensemble des cibles converties ou non.

NOUV FIN

Points convertis

Indique le nombre de ligne converties correctement.

Lignes non converties

Indique le nombre de lignes n'ayant pas été converties.

Démarrer une nouvelle conversion. Appel du

dialogue de conversion.

TPS1100 - Mode d'emploi 2.2.1fr

Quitter la fonction.

QUIT

CONT ANNUL

Formater la carte mémoire

revient à effacer irrémédiablement toutes les données et répertoires!

Confirmer le formatage. La

capacité de la carte mémoire est déterminée automatiquement et formatée conformément.

Interruption de la fonction

“ Formater carte mémoire ”.

CONT

QUIT

Au terme du formatage, la capacité de mémoire totale et la zonemémoire disponible de la carte s’affichent. L’écart entre la capacité de mémoire totale et la zonemémoire disponible est utilisée pour la gestion des répertoires.

Fonctions du système

\Définition masque ENR

Définir : MasqEnr 3 Nom masque: Polar (8) Format : GSI (16 carac.) 1er mot : N° Point 2ème mot : Hz 3ème mot : V

Controle de la carte mémoire

\Vérification Carte PC

Type cart : ATA-Flash Total : 523776 Byte Disponibl : 509952 Byte Statut : Non protégée Batt.cart : Correct

Parametrage du masque d’enregistrement (MASQE)

CONT

Affichage du type de carte SRAM ou ATA-Flash)

Affichage de la capacité globale de la carte et de la plage de mémoire utile.

Affichage de la fonction protégée :

Affichage de la capacité de la batterie : OK ou FAIBLE (si cet affichage apparaît, il faut changer immédiatement la batterie de la carte mémoire).

Fonctions du système

QUIT

Activer la fonction "Définition masque ENR"

On peut définir 5 masques d'enregistrement pour les mesures et un masque d'enregistrement pour placer les données de station.

La première ligne du numéro de point est invariable. Pour les 11 autres lignes, on peut choisir les données de mesure dans une liste.

CONT DEFT

4ème mot : Dist.Pente 5ème mot : X 6ème mot : Y 7ème mot : Z 8ème mot : ppm/mm 9ème mot : (vide) 10ème mot : (vide) 11ème mot : (vide) 12ème mot : (vide)

Règle le masque REC actuel sur “ Standard ”, soit le

masque REC défini à l’origine.

Contrairement au masque d'affichage, les paramètres d'enregistrement ne peuvent être sélectionnés plusieurs fois.

TPS1100 - Mode d'emploi 2.2.1fr

QUIT

Parametrage du masque d’enreg. ..., suite Parametrage du masque d’affichage (MASQA)

\Définition Masq. Aff.

Définir : Masque Aff.1 Nom masque:Kartesian/Polar 1er mot : N° Point 2ème mot : Hz 3ème mot : V 4ème mot : Dist.Pente

Si des informations sont

enregistrées sous forme d’attributs, ils doivent être définis dans le masque d'enregistrement. Si les attributs sont aussi définis dans le masque d'affichage, l'information peut être directement modifiée dans le dialogue de mesure.

Les masques

d'enregistrement standard ne correspondent pas aux masques d'affichage standard. Le masque d'enregistrement ne comprend par ex. aucune hauteur de réflecteur. Si la hauteur du point visé devait être contrôlée au bureau, il faudrait ajouter au masque d'enregistrement le mot "Ht Réfl.".

TPS1100 - Mode d'emploi 2.2.1fr

Activation de la fonction à partir du dialogue "AFFICHAGE MESURE".

On peut définir 3 masques d’affichage.

La première ligne, celle du numéro de point, reste inchangée. L'utilisateur peut sélectionner, à partir de listes, les données qu'il souhaite affecter aux 10 autres lignes.

CONT DEFT

5ème mot : Dist.Horiz 6ème mot : Dénivelée 7ème mot : X 8ème mot : Y 9ème mot : Z 10ème mot : ppm/mm 11ème mot : (vide) 12ème mot : (vide)

QUIT

A chaque ligne peut être attribuée n'importe quelle donnée sélectionnée.

Règle le masque d’affichage

courant sur “ standard ”, c.à.d sur le masque d’affichage défini à l’origine.

Fonctions du système

Paramètres GSI

Liste complète des paramètres d'affichage et d'enregistrement

(*) = seulement dans le masque d'enregistrement

WI-Nr. Paramètre Description

-- /(vide) Interligne

-- Affichge-V Affichage et mode d'affichage de l'angle V au zénith, dans le plan l'horizontal ou en %

(*) 72 (*) 73 (*) 74 (*) 75 (*) 76 (*) 77 (*) 78 (*) 79

41 Code Les blocs de codes servent à la sauvegarde d'informations additionnelles nécessaires pour le traitement de données

(*) 71 Code Point Affichage du code du point courant

-- Code Précd Affichage du dernier code enregistré

(*) 58 Cste.Add. Constante de prisme

-- Date Affichage de la date actuelle

(*) 33 Dénivellée Dénivellée entre le point de la station et le point visé en prenant en compte la hauteur de l'instrument et du réflecteur.

-- Descr. Code Description du code courant

-- Descr.CdPt Description du code du point courant

(*) 32 Dist. Horiz D istance horizontale (distance inclinée réduite)

-- Fich.Donné Afficher, sélectionner, établir et modifier un job de données

Attribut 1 Attribut 2 Attribut 3 Attribut 4 Attribut 5 Attribut 6 Attribut 7 Attribut 8

Les attributs (1-8) sont des informations liées aux codes points, ets, utilisées pour le traitement des données de mesure. Les informations alphanumériques pour les attributs 1-8 peuvent être entrées dans l'affichage de mesure. Chacun des ces attributs peut contenir jusqu'à 8 (16) caractères alphanumériques. Contrairement aux mots CODE, les attributs sont toujours enregistrés dans le bloc de mesure, s'ils ont été définis dans le masque d'enregistrement. Lorsque la station est sauvegardée, le numéro du point de raccordement est enregistré dans l'attribut 8.

de mesure. Ils sont enregistrés dans des propres blocs, indépendant du bloc de données de mesure et contiennent au moins un mot CODE et jusqu'à 8 d'autres informations (Info 1 ...8).

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Paramètres GSI, suite

WI-Nr. Paramètre Description

(*) 31 Dist. Pente Distance inclinée ( ppm et constante de prisme déjà corrigés )

-- Exc Alti Décalage de hauteur du point visé courant

-- Exc Radial Décalage de longueur du point visé courant par rapport à la ligne de visée

-- Exc Trans Décalage de largeur du point visé courant par rapport à la ligne de visée

-- Fich. Mes ur A ffi cher et sélecti onner un job de mesure

-- Fich.Donné Afficher et sélectionner un job de données

-- Fich.Donné Afficher, sélectionner, établir et modifier un job de données

-- Fich.Mesur Afficher, sélectionner, établir et modifier un job de mesure

-- Half line space Demi-i nterligne

-- Heure Heure indiquée par l'instrument

(*) 88 Ht. Instr. Hauteur de l'instrument

(*) 87 Ht. Réfl. Hauteur du réflecteur

(*) 21 Hz Directi on horizontale

-- Incrément Incrément courant pour augmenter le numéro du point

42 43 44 45 46 47 48 49

-- Listecodes Afficher, sélectionner, établir et modifier des listes de codes

-- Listecodes Afficher et sélectionner des listes de codes

-- Masq-Enreg Affichage et sélection du masque d'enregistrement courant

Info 1 Info 2 Info 3 Info 4 Info 5 Info 6 Info 7 Info 8

Informations additionelles pour le code. Chacune de ces informations peut être corrigée et contenir jusqu'à 8(16) caractères alphanumériques.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Paramètres GSI, suite

WI-Nr. Paramètre Description

-- Masque. Affch Masque d'affichage courant

-- Mode Exc Mode

(*) 52 n / s Nombre de la moyenne des distances et l'écart type en millimètre.

-- N° Dern. Pt Affichage du dernier numéro du point enregistré

(*) 11 N° Point Numéro du point courant (numéro courant ou numéro individuel du point)

(*) (11) N° PT incré Nombre du point courant

(*) (11) N° Pt indv Numéro individuel du point

-- N° Réf. Numéro du point de raccordement courant

-- N° Station. Numéro du point de station (alphanumérique)

-- Nom Réfl. Affi chage du réflecteur courant

-- ppm atm. PPM atmosphérique

-- ppm geom. PPM géométrique

(*) 59 ppm total Correction totale ppm

(*) 51 ppm/mm Correction totale ppm et constante de prisme

-- Prog-Mesur Afficher et sélectionner des programmes de mesure

-- PtCodprécé Affichage du code du dernier point enregistré

-- Réflecteur A ffichage et sélection du réflecteur courant

-- Type cible Affichage du type de cible courant, sans ou avec réflecteur

(*) 22 V Angle vertical

(*) 81 X X du point visé

(*) 84 X-Station X de la station

(*) 82 Y Y du point visé

(*) 85 Y-Station Y de la station

(*) 83 Z Hauteur du point visé ( Z )

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Paramètres GSI, suite

Puisque les paramètres

d'enregistrement et d'affichage ne peuvent être définis indépendamment les uns des autres, veiller à ce que le masque d'enregistrement renferme tous les paramètres nécessaires à l'exploitation.

Si on définit dans le masque

d'affichage les coordonnées "X" (est) puis "Y" (nord), et que l'affichage de coordonnées soit sur "X/Y", c'est d'abord la coordonnée "X" puis "Y" qui apparaît dans le mode de mesure. Il faut cependant différencier quatre cas pouvant prêter à confusion avec le masque d'affichage et l'affichage du mode de mesure.

MasqAffch Aff.coord.

X=EST/Y=NORD X=EST/Y=NORD X=EST/Y=NORD aucun

X=EST/Y=NORD Y=NORD/X=EST Y=NORD/X=EST oui

Y=NORD/X=EST X=EST/Y=NORD Y=NORD/X=EST aucun

Y=NORD/X=EST Y=NORD/X=EST X=EST/Y=NORD oui

Affichage dans

mode mesure

Changement

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Fonctions de mesure

\ ORIENTATION 1 POINT

N° Station : 1 N° Réf. : A Ht. Instr. : 1.500 m Ht Réfl. : 1.000 m

∆∆

∆ Dist.Hz : ----- m

Viser le point de référence

PRINC\Mise en station rapid

N° Station : 1 Ht. Instr. : 1.600 m X Station :726530.424 m Y Station :256431.871 m Z Station : 459.173 m CONT pour valider station

Orientation sur 1 point

Dans cette fonction, on a regroupé dans un dialogue toutes les données importantes pour la mise en station de l’instrument.

Activation de la fonction dans le dialogue "1er affichage".

DIST CONT SAISI

ALL REC I<>II VISU QUIT

Entrée des numéros de points de station et du point de rattachement. Le point en question est cherché dans le fichier de données et en cas de succès, ses coordonnées seront affectées sans être affichées.

Fonctions du système

Après l’entrée des hauteurs d’instrument et de réflecteur, viser le point de rattachement et mesurer la distance et/ou la direction.

Mesurer la distance. La

différence entre la distance mesurée et celle calculée est affichée.

Mesurer la direction, sans

enregistrer la mesure. Le cercle gradué est orienté.

Entrée des coordonnées de

station ou du point de rattachement via le clavier. Cf. chapitre "Gestion de données".

Mesurer la distance et

la direction et enregistrer le bloc de mesure. Le cercle gradué est orienté. La différence entre la distance calculée et celle mesurée est affichée.

Mesurer la distance et

le cas échéant, enregistrer la distance. Le cercle gradué est orienté.

Activer la recherche de données contrôlée

dans le fichier de données. Cf.

chapitre "Gestion de données".

REC CONT

QUIT

Les données de station sont validées et enregistrées dans

le fichier de mesure.

Les données de station sont validées.

TPS1100 - Mode d'emploi 2.2.1fr

Paramétrage de la direction Hz (Hz0)

MESURE DISTANCE

Prog.Mesur : Standard AR Nom Réfl. : Prisme 360°

Cste.Add. : 23.1 mm ppm total : 0.0

\Orientation cercle Hz

Orientation du cercle Hz

Hz : 123°17'56"

Mesure de distance

Active la fonction “Régler/saisir la direction (Hz0) ”.

Viser précisément le point de rattachement. La direction doit toujours être définie en position I.

Orienter le cercle horizontal sur 0° 00' 00" (0.0000 gon) ou entrer une valeur connue.

CONT Hz=0 BLOQ

Règle Hz sur 0° 00' 00".

QUIT

Au lieu d’entrer une valeur, on peut paramétrer une valeur en tournant l’instrument.

Maintient la valeur (cale le cercle gradué).

Viser précisément le point de rattachement.

Libere le cercle gradué.

Cette fonction est utilisée au sein d’un autre dialogue,

pour donner la direction Hz.

Lors de la mesure de distance, on affiche le dialogue suivant :

->AR TRK TEST STOP M Prg

QUIT

On affiche le programme de mesure actuel, le réflecteur courant, la constante d’addition actuelle (constante de prisme) et la valeur ppm totale.

Commuter entre l’infrarouge (Avec Réflecteur, -> AR) et

laser rouge (Sans Réflecteur, SR).

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Mesure de distance, suite Sélection du programme de mesure EDM, type de cible et de réflecteur

Choix prg. mesure EDM

Tracking rapide Type cible : AR=Avec Réflect. Prog-Mesur : Standard AR

Réflecteur : prisme GRP1 Cste.Add. : 0.0 mm

Activation du mode Tracking

(Si le mode "mesure standard" est paramétré), ou activation du mode Tracking rapide (Si le mode "mesure rapide" est paramétré).

Active le Test EDM (signal et

fréquence).

Arrête le programme de

mesure actuel.

Appel de la fonction

"sélectionner programme de mesure EDM, type de cible et de réflecteur".

Fonctions du système

CONT REFL

QUIT

Infrarouge:

Mesure standard. Mesure normale de distance (DIST). Précision 2mm +2ppm. Temps de mesure 1.0 seconde.

Mesure rapide. Mesure rapide de distance (RAPID) Précision 5mm+2ppm. Temps de mesure 0.5 seconde.

Tracking standard. Mesure en continu (TRK). Précision 5mm + 2ppm. Temps de mesure 0. 3 seconde.

Tracking rapide. Mesure continue (RTRK). Précision 10mm +2ppm. Temps de mesure < 0.15 seconde.

Mesure moyenne. Mesures répétitives en mode de mesure standard avec affichage du nombre de mesure de distance du milieu continu, de l’écart-type de la distance déterminée.

Lors de mesures de

distances courtes au mode infrarouge il est possible que l'instrument vise une surface réfléchissante au lieu du prisme (par ex. en cas de cibles bien réfléchissantes comme des panneaux de signalisation). Dans ce cas il faut prendre en compte que la distance mesurée est corrigée avec la constante d'addition du réflecteur activé.

Sans réflecteur et longue portée : (laser rouge)

Mesure normale. Mesure de distance normale (DIST). Précision 3mm +2ppm. Mesure moyenne. Mesures répétitives en mode de mesure normale.

TPS1100 - Mode d'emploi 2.2.1fr

Sélection du programme de mesure EDM, type de cible et de réflecteur, suite

Commuter IR / RL

AVERTISSEMENT: (uniquement pour instruments avec Longue Portée)

Sans réflecteur : Le rayon laser visible doit uniquement être utilisé à l'intérieur de périmètres surveillés (cf. "Consignes de sécurité") et le parcours du rayon doit se terminer sur des matériaux de forte dispersion. Longue portée sur prismes : Utiliser ce mode uniquement au delà de 1000 m (3300 ft) de la lunette. Il est interdit de rester dans le trajet de mesure jusqu'à 1000 m (= périmètre surveillé) (cf. "Consignes de sécurité").

Sélection du type de cible

Cette cible n’apparaît que pour les instruments sans réflecteur. On peut choisir entre “ pas de réflecteur ” et “ prisme ou feuille ”.

Le mauvais réglage du type de cible conduit à des résultats erronés.

Sélection du prisme

Affichage du réflecteur courant, et de la constante d’addition s’y rapportant.

Appel de la fonction “ Régler/ définir les prismes ”.

Le mauvais réglage du prisme conduit à des résultats erronés.

[ >AR ] Activer une mesure de

distance avec infrarouge (avec réflecteur). Les réglages ATR/LOCK utilisés antérieurement seront également réactivés.

[ >SR ] Activer une mesure de

distance sans réflecteur.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

\ Choix du réflecteur

Choisir le type de réflecteur Réflecteur : Prisme GRP1 Cste.Add. : 0.0mm

DEF 1,2,3 pour nouveaaux réfl.

Commuter Standard / Tracking

Commuter mesure rapide/ tracking rapide

Choisir/définir les prismes

[ >STD ] Activer une mesure sim-

[ >TRK ] Activer une mesure de

ple standard.

distance continue.

[>RTRK] Activer une mesure de

distance continue et rapide.

[>RAPD] Activer une mesure de

distance simple et rapide.

Active la fonction "PRISM" dans la fenêtre "Données prisme".

CONT DEF 1 DEF 2 DEF 3

QUIT

Sélection du prisme et réglage de la constante.

Le mauvais réglage du

prisme conduit à des résulats erronés.

Définir d'autres réflecteurs.

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

\ RETOUR SIGNAL EDM

Choisir programme mesure

0% 100%

75%

Intensité : OFF

\ CORRECT. ATMOS.

Température: 12.0°C Press. Atm.: 1013.3 mBar Humid. Rel.: 60.0 % ppm atmos. : 0.0 ppm géométrique: 0.0 ppm total : 0.0

\ Définition Réfl. 1

Définir type de réflecteur Type Réfl1 : Non défini

Nom Réfl.1 : ----Cste Réfl1: ----- mm

Choisir/définir les prismes, suite

Test EDM (distancemètre)

Corrections de la distance (ppm)

CONT

L'opérateur a la possibilité de définir les noms et constantes d'addition de 3 prismes, et d’indiquer également le type de prisme. Les constantes doivent être introduites en millimètres [mm]. Les constantes du prisme pour des prismes d’une marque différente que Leica doivent être définies sur une distance de calibrage. Afin de pouvoir activer le réflecteur, il faut d'abord sélectionner "réflecteur" ou "feuille réfléchissante".

TPS1100 - Mode d'emploi 2.2.1fr

QUIT

Affichage de l'intensité du signal ou de la fréquence de mesure.

CONT FREQ STOP

QUIT

Commutation entre

l'affichage de la fréquence de mesure et l'intensité du signal. L'affichage de la fréquence de mesure est analogue à l'affichage ci-dessus.

Fin de la fonction et retour à

l'affichage précédent.

L'intensité du signal est fonction de la fréquence des signaux sonores. La barre d'intensité noire se déplace à droite vers 100% en fonction de l'intensité du signal. Déjà un signal faible permet d'effectuer des mesures de distance.

Il existe deux types de corrections: la correction atmosphérique (ppm atmos.) et la correction géométrique (ppm géom.). Les résultats de mesure tiennent compte de la somme de ces corrections.

Correction atmosphérique

La correction atmosphérique est définie au moyen de la température, de la pression ou de l'altitude audessus du niveau de mer moyen et de l'humidité relative ou de la température humide.

CONT GEOM REFRA P<>E %<>T' ATM=0

QUIT

Entrées des corrections géométriques.

Fonctions du système

\CORRECT. GEOMETRIQUE

Echelle : 1.0000000 Dist M.C : 51000 m Hauteur NMM : 350 m Indiv. ppm : 0.0

ppm géométrique: -22.9

Corrections de la distance (ppm), suite

Entrées des corrections de la réfraction.

Commute entre les zones:

Pression atmosphérique et Altitude au-dessus du niveau de mer moyen.

Commute entre les zones:

Humidité relative et Température humide.

Fixe la correction ppm

atmosphérique sur "0.00". (Les différents paramètres sont réglés sur les valeurs de l'atmosphère courante qui correspondent à la correction ATM=0).

Fonctions du système

Correction géométrique

Les corrections géométriques se rapportent à l'altération due à la projection et à l'altitude au-dessus du niveau de référence. Le calcul de la correction ppm géométrique se base sur les formules utilisées pour la projection transversale de Mercator. Les différents paramètres comprennent le facteur d'échelle sur la ligne de projection (méridien de référence, Gauss-Krüger = 1.0, UTM = 0.9996, etc.), la déviation de la zone mesurée par rapport à la ligne de projection, l'altitude au-dessus du niveau de référence (en général, niveau de mer moyen) et une correction d'échelle supplémentaire.

La distance sans distorsion

due à la projection est utilisée pour déterminer la dénivelée. La correction de l’échelle effectuée individuellement s'applique cependant à la distance.

Avec la correction individuelle de l’échelle, il est également possible d’entrer toute la correction géométrique.

CONT GEO=0

ppm Hauteur NMM: 0.0 ppm projection : 0.0

QUIT

Règle la correction ppm

géométrique sur "0.00". L'échelle de la ligne de référence est fixée sur "1.0000000". Les autres paramètres sont réglés sur "0.00".

TPS1100 - Mode d'emploi 2.2.1fr

\ CORRECTIONS PPM

Entrée données météo.

Press. Atm. : 1013.3 mbar Température : 12.0 °C

ppm total : -0.0

Corrections de la distance (ppm), suite

\CORR. REFRACTION

Saisie coeff. réfract.

Correction : ON Coeff Réfrac (k): 0.13

MESUR\ Mode Mesure

N° Point : 1 Attrib. 1 : ----Ht Réfl. : 1.500 m Hz :286°55'50" V : 91°16'20" Dist.Horiz : ----- m

Corrections simplifiées de distance ppm

Enregistrement de la mesure (REC)

Correction de la réfraction

Le coefficient de réfraction est pris en compte au moment du calcul de la dénivelée.

CONT DEFAU

Positionner le coefficient de réfraction sur les valeurs

standard.

TPS1100 - Mode d'emploi 2.2.1fr

QUIT

Pour des applications standards, seule la correction atmosphérique est effectuée pour la distance. Les corrections géométriques et d'alterations dues à la projection sont sur "0.00". Les altitudes sont réduites avec un coefficient de réfraction standard.

Activation de la fonction "PPM" dans le dialogue "Données prisme".

CONT

QUIT

Entrée de la pression atmosphérique et de la température ou entrée de la valeur ppm. Les valeurs pour la pression et la température sont effacées.

ALL DIST REC Hz0 >Dsp

Dénivelée : ----- m X : ----- m Y : ----- m Z : ----- m

SAISI SupPt I<>II INDIV QUIT

Les données affichées ci-dessus sont celles du masque d'affichage standard.

Enregistre le bloc mesure

selon le masque d'enregistrement actif. La dernière distance enregistrée est également enregistrée.

Fonctions du système

Mesure séparée de distance et d'angle (DIST + REC)

Ce procédé permet de viser un autre point avec la lunette entre la mesure de distance et d'angle, et ainsi d'utiliser plusieurs points pour la mesure de distance et d'angle. Il est ainsi possible d'enregistrer des points inaccessibles, p. ex. coins de bâtiment, grilles cachées par des haies, etc.

L'angle V (calculé après le mesure de la distance) et la direction horizontale courante sont utilisés pour les calculs dépendant de la distance. C'est pourquoi les altitudes et les dénivelées calculées sont figées et que les coordonnées pour les valeurs X et Y (Est et Nord) selon la nouvelle direction Hz sont à nouveau

Si, après une mesure de distance, on modifie des données ayant une influence sur la distance mesurée ou sur l'altitude (par ex. PPM, constante de prisme, hauteur de réflecteur et paramètres de réfraction), les valeurs liées a ces données sont automatiquement recalculées.

calculées avec la dernière distance mesurée.

L'angle V affiché correspond à la position de la lunette à

MESURER LA

DISTANCE

1000QS361000QS37

la fin de la mesure de distance. L'angle V reste inchangé jusqu'à ce que la mesure ait été enregistrée, que le dernier point enregistré ait été appelé, qu'une nouvelle distance ait été mesurée ou que ait été pressé.

ENREGISTRER LES

DONNEES

Lorsque des tirets (-----) sont affichés dans les zones Distance ou Altitude et/ou Dénivelée, l'angle V est actualisé en continu.

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Mesure simultanée de distance et d’angle avec enregistrement (ALL)

Enregistrement des données de la station

Changement de position de lunette (I< > II)

La mesure de l'angle horizontal est effectuée apres la mesure de distance. Les données sont directement enregistrées. Le bloc de mesure enregistré correspond au masque d’enregistrement actif.

L’instrument peut être

déplacé après le premier enregistrement de données. Il suffit d’attendre le signal sonore (troisième bip) après avoir activé la touche ALL .

Les données sont enregistrées dès que la distance a été mesurée. Une fois les données enregistrées, la distance et celles des données tributaires de la distance sont remplies de tirets (-----). Ceci indique que les données ont été enregistrées.

Les données de la station (numéro de point, coordonnée X, coordonnée Y, altitude de station, hauteur de réflecteur et hauteur d'instrument) sont enregistrées dans le fichier de mesure du support actif. Les coordonnées sont les coordonnées de la station.

Autre position de lunette. Affichage de DHz et DV. Si on tourne l’instrument de sorte que cette valeur soit sur “ 0.000 ”, la cible est à nouveau visible dans la lunette. Cette aide à la visée est très avantageuse en cas de mauvaises conditions de visibilité.

Pour les instruments motorisés, l’instrument se met automatiquement dans l’autre position de lunette.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Dernier numéro de point (DERN)

Effacer les blocs GSI (SupPt,SupCd) Saisie manuelle d'une distance

Règle le dernier numéro de point enregistré comme étant le point courant.

Cette fonction efface le dernier bloc GSI du travail de mesure courant. Si le dernier bloc est un bloc de mesure (débutant avec WI11), alors "SupPt" s’affiche. Si le dernier bloc est un bloc de code (débutant avec WI41), alors "SupCd" s’affiche.

Saisie manuelle de distances horizontales, déterminées par exemple au moyen d'un ruban de mesure. Une fois introduite et validée, la distance horizontale est rectifiée sur la base de la correction géométrique et ensuite affiché. Après introduction de la distance, l'angle V est de 90° ( 100 gon ) ou 270° ( 300 gon ). Les coordonnées sont calculées au moyen de la distance horizontale corrigée, de l'angle Hz actuel et de l'angle V. Les altitudes sont toujours rectifiées en tenant compte de l’influence de la courbure terrestre et, selon la configuration, de l’influence de la réfraction.

La hauteur du réflecteur est

réglée ponctuellement sur celle de l'instrument, et la différence altimétrique est toujours de "0.00". La distance suivant la pente est égale à la distance horizontale.

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Positionnement au dernier point enregistré (DERN)

Modes pour l'angle V

(pour les instruments motorisés uniquement)

La lunette est automatiquement dirigée sur le dernier point enregistré. Disponible uniquement quand un point est enregistré après l’allumage.

[>VLIB] Cette fonction active le

mode "Libre" de l'angle V pour les mesures consécutives. Au mode "Libre" l'angle vertical est continuellement actualisé avec le mouvement de la lunette.

Aprés une mesure de

distance l'angle vertical, la distance inclinée, la dénivelée et la coordonnée de hauteur sont affichés comme valeurs courantes. La distance inclinée, la dénivelée et la coordonnée de hauteur du point visé seront calculés avec la distance horizontale initiale et l'angle vertical actuel. La fonction REC enregistre les valeurs affichées dans le fichier de mesure.

[>VFIX] Cette fonction active le

mode "Fixe avec DIST" de l'angle V pour les mesures consécutives. Au mode "Fixe avec "DIST" l'angle vertical reste bloqué pendant que l'angle horizontal continue à être actualisé.

Fonction [VRUN]

Cette fonction efface la dernière distance mesurée et débloque l’angle vertical.

(Seulement disponible avec une configuration spécifiale)

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Excentrement du prisme

Commutation du masque d’affichage (>MASQ)

Lorsqu'il est impossible de positionner le réflecteur directement ou, lorsque le réflecteur ne peut pas

Point visé

Exc Trans -

être visé directement, il existe la possibilité d'entrer les valeurs de décalage. Toutes les valeurs affichées et enregistrées sont calculées en fonction du point visé.

Lorsqu'on sélectionne "Permanent" au "mode Exc", les valeurs d'excentricité de la cible restent affichées après l'enregistrement.

Exc Radial -

Exc Trans +

Exc Alti +:

Le point visé est plus elevé que le point mesuré

Exc Radia +

Lorsqu'on sélectionne "Annule après REC" les valeurs seront mises à

Avec cette fonction, on peut commuter entre les masques d’affichage. Si on ne définit aucun ou juste un seul masque d’affichage, cette touche de fonction n’apparaît pas.

1100QS07

"0.000".

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

\Codification standard

Code : ----Info 1 : ----Info 2 : ----Info 3 : ----Info 4 : ----Info 5 : -----

Numéro de point individuel (INDIV / COU) Codage

Cette fonction permet de changer entre le numéro de point individuel [INDIV] et courant [COU].

TPS1100 - Mode d'emploi 2.2.1fr

Codage standard (sans liste de code)

Les blocs code servent à enregistrer des informations supplémentaires pour le traitement ultérieur des mesures. Elles sont enregistrées dans des blocs distincts et se composent au moins du numéro de code et de 7 autres informations (Info

1...8). Chacune de ces informations peut contenir jusqu'à 8 (ou 16) caractères alphanumériques pouvant être édités. Les mots d'information contenant "---

--" ne sont pas enregistrés. La fonction code peut être appelée en général chaque fois qu'il est possible d'effectuer un enregistrement. Outre le mode mesure, elle est disponible dans la plupart des programmes d'application.

appelle la codification standard

(Code, Info 1...8) si aucune liste de codes n'a été entrée.

REC DERN

Info 6 : ----Info 7 : ----Info 8 : -----

QUIT

En cas d'introduction d'un nouveau code ou d'utilisation

de , la fonction "REC" est

affectée à la touche . Seuls les éléments contenant des informations

sont enregistrés.

Fonctions du système

Codage, suite

MESUR\ TEST.CRF

( )( )

( )

Code 101 Arbre 102 Avaloir 103 Poteau 104 Hydrant

La codification standard (Code, Info

1...8) est enregistrée dans des blocs distincts en format GSI et rattachés au fichier de mesure à la suite de la dernière mesure mémorisée. Elles ne font pas partie des blocs mesure (masques d'enregistrement).

WI pour l’enregistrement

Code: WI 41 Info 1 - 8: WI 42 - 49

Fonctions du système

Appel du dernier code enregistré et du mot info.

Codage de point (sans liste de code)

Pour enregistrer des informations supplémentaires dans le bloc de données de mesure, on utilise dans le TPS1100 les Remarques (mots REM). Avec le TPS1100, elles sont maintenant remplacées par “ Code Point ” et “ Attrib. 1-8 ”.

WI pour l’enregistrement :

Code de point: WI 71 Attrib. 1-8: WI 72-79

Codage standard avec liste de code

Cette fonction est active si on a choisi une liste de code standard.

Avec la touche fixe , on appelle la liste de code.

REC NOUV DERN INFO

αα

αNUM

αα

QUIT

Enregistrement du bloc de code.

Création d’un nouveau code.

Appel du dernier code enregistré.

Saisie d’info.

Commutation entre la saisie numérique et alphanumérique

pour rechercher rapidement les codes.

TPS1100 - Mode d'emploi 2.2.1fr

Codage, suite

MESUR\ TEST.CRF ( )

Code 101 Arbre 102 Avaloir 103 Poteau 104 Hydrant

Codage rapide (Qcod + / Qcod -)

Codage de point avec la liste de code

Cette fonction est active si on choisit une liste de code Point. Dans le dialogue de mesure, on affiche dans la ligne Code Point la liste de code. On ouvre la liste par saisie directe ou en appuyant sur .

CONT NOUV DERN ATRIB

Confirmation de la sélection.

Création d’un nouveau code de point.

TPS1100 - Mode d'emploi 2.2.1fr

Appel du dernier code de point.

αα

αNUM

αα

QUIT

Saisie de valeurs d’attributs.

Commutation entre la saisie

numérique et alphanumérique pour rechercher rapidement les codes.

Cette fonction permet d’enregistrer sur pression de touche un bloc de mesure et un bloc de code pour un code prédéfini (codage rapide). On peut ainsi appeler via les touches numériques jusqu’à 100 codes définis dans la liste de code (normalement 10 codes).

On allume et éteint le codage rapide avec “ Qcod + / Qcod –“ . Quand le codage rapide est actif, le symbole “ éclair + C ” s’affiche dans le champ d’état en bas. En éteignant le codage rapide, le symbole disparaît.

Fonctions du système

Vérifier l'orientation

FNC\ Vérifier orientation

N° Station : 1 N° Réf. : BS Ht Réfl. : 1.650 m Gisement : 100.2222 g Hz : 95.6650 g

∆∆

∆Hz : -0.0059 g

Cette fonction permet de vérifier l'orientation actuelle à l'aide d'une point de raccordement. Il est possible de redéfinir l'orientation.

Activer la fonction "Vérifier orientation".

CONT DIST POSIT CONT VISU DERN

Dist.Horiz : -----

∆∆

∆Dist.Horiz : -----

∆∆

Z : -----

∆∆

∆Z : -----

∆∆

Fonctions du système

ENDE

Entrer le numéro du point de raccordement. Valider avec pour chercher le point dans le fichier de données. Lorsque le point a été trouvé, les coordonnées seront attribuées au point de raccordement. Le gisement nominal du point est également calculé et affiché.

Entrer la hauteur du réflecteur, ensuite viser le point de raccordement, puis mesurer la distance et/ou la direction et comparer le gisement avec Hz.

Quitter le dialogue et continuer le travail.

Mesurer la distance. La

distance ainsi que la différence entre les distances calculée et mesurée au point de raccordement sont affichées.

L'instrument se positionne

automatiquement au point de raccordement entré. Seulement valable pour des instruments motorisés !

Après avoir terminé la fonction "Vérifier orientation" l'instrument retourne à la position initiale. Ceci est particulièrement utile pour toutes les applications RCS.

Lorsque le point de

raccordement a été visé avec exactitude, il est possible de redéfinier l'orientation avec "CONT".

Chercher les coordonnées du

point de raccordement entré dans le fichier de données. Les coordonnées sont affichées avant d'être validées.

Lorsque l'orientation est

vérifiée plusieurs fois, la touche "DERN" permet d'appeler le dernier point de raccordement avec son gisement nominal.

TPS1100 - Mode d'emploi 2.2.1fr

Communication

\ Paramétrage GSI

Vitesse : 2400 Protocole : GSI Parité : Paire Caract.fin : CR/LF Bits donné : 7 Bits stop : 1

Paramètres de communication GSI

Ces paramétres sont utilisés pour la communication GSI avec l'instrument. La vitesse de transfert peut être fixée entre 2400 et 19200 bauds.

CONT DEFT

Paramètres par défaut, indiqués ci-dessus.

TPS1100 - Mode d'emploi 2.2.1fr

QUIT

Le manuel "Wild Instruments OnLine" fournit des indications détaillées sur la structure des commandes en ligne et des données.Le manuel est disponible chez votre représentant Leica Geosystems (disponible en anglais uniquement, n° de commande G366-0en).

Paramètres de communication GeoCOM

Le paramétrage de l'interface est valable pour le langage de "commandes GeoCOM". La vitesse de transfert peut être fixée entre 2400 et 19200 bauds. Tous les autres paramètres restent inchangés.

De plus amples informations concernant la structure des ordres et des données sont indiquées dans le manuel "GeoCOM Reference Manual". Ce manuel est disponible chez votre représentant Leica Geosystems (en anglais uniquement, n° commande G-560-0en).

Fonctions du système

Les paramètres de communication GSI

\Config. communication

NOTICE: 59 Sélection du mode en-ligne.

Voulez-vous commuter?

Mode en-ligne

La configuration des paramètres d’interface vaut pour la configuration

en mode télécommandé. La vitesse de transfert va de 2400 à 19200 bauds. Toutes les autres valeurs sont invariables. Vous trouverez de plus amples informations sur le manuel d’utilisation séparé.

Fonctions du système

Avec le mode "Mode en-ligne (GeoCOM)", l'instrument dispose d'un mode qui assure la communication ou la commande avec une unité de saisie de données ou un PC via l'interface RS232 en utilisant les commandes GeoCOM.

DEF 1 OUI NON

Appel des configurations pour les paramètres de

communication GeoCom.

Activation du mode en ligne

(GeoCOM). A présent, l'utilisation de l'instrument s'effectue entièrement via l'interface. Pour une description plus détaillée des ordres de commande et de la structure de données, se référer au document "GeoCOM reference manual" (disponible en anglais uniquement, n° commande G-560-0en). On quitte le mode "en ligne GeoCOM" avec la

touche "OFF" ( + ) .

Retour ; mode “ en-ligne ”

n’est pas activé.

TPS1100 - Mode d'emploi 2.2.1fr

Système de localisation automatique de prisme

Fonctionnement

Les instruments TCA/TCRA sont motorisés et dotés d’un système de localisation automatique de prisme ATR, qui est placé coaxialement dans la lunette. Ces instruments peuvent être dotés en option d'une aide à l'alignement EGL. Ces instruments permettent d’effectuer automatiquement des mesures sur des prismes tout en évitant à l'opérateur l'effort nécessaire d'un pointé précis. Le prisme est visé de façon approximative par le viseur de façon à ce que le prisme se trouve dans le champ visuel de la lunette. En effectuant une mesure de distance, l'instrument se déplace à l'aide des moteurs de façon à ce que le réticule se trouve au centre du réflecteur. Une fois la mesure de distance effectuée, les angles Hz et V sont mesurés par rapport au centre du prisme.

La détermination de l'erreur

de localisation automatique de prisme ATR doit être effectuée périodiquement comme pour toutes les autres erreurs d'instrument (voir chapitre "Contrôle et ajustement").

Les mesures avec ATR

peuvent être altérées par la lumière réfléchie ou d'autres sources de lumière (par ex. phares d'une voitures).

La localisation automatique de prisme ATR émet un faisceau laser. La lumière réfléchie est reçue par une caméra intégrée (CCD). La position du point de lumière réfléchi sur la caméra CCD est évaluée et le décalage à partir du centre en Hz et V est déterminé. Les valeurs de décalage à partir du centre de la caméra CCD permettent aux moteurs de déplacer le réticule au centre du réflecteur ou de suivre un prisme en mouvement.

Afin d'optimiser les temps de mesure, le réticule n'est pas amené exactement au milieu du prisme. Le décalage peut atteindre jusqu'à 5 mm. Les angles Hz et V subiront ensuite la correction du décalage entre le réticule et le centre du prisme.

De ce fait, les angles se rapporteront au centre du prisme, que le réticule se trouve précisément au centre du prisme ou non.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Fonctionnement, suite

Mode ATR (ATR+ / ATR-) Mode LOCK (LOCK+ / LOCK-)

Si le décalage dépasse 5 mm en alignement direct et pour un prisme

en parfait état, la localisation automatique de prisme ATR1 doit être à nouveau calibrée. Si cela se produit souvent, veuillez le signaler à votre représentant Leica.

Décalage Hz

Centre du prisme

Ce mode garantit automatiquement la visée de cible statique.

L’opérateur doit viser le prisme avec le viseur de façon à ce que ce dernier se trouve dans le champ visuel de la lunette. En activant la mesure de distance, le réticule se rapproche du centre du prisme à l’aide des moteurs, afin de permettre une mesure de distance.

Ce mode permet de suivre le prisme en mouvement. La mesure de distance peut être effectuée lorsque le prisme est brièvement arrêté (Mode Stop et Go).

Le symbole s'affiche dans la case état lorsque le mode LOCK est

activé, sans qu'un prisme soit visé.

Avec ce mode, l'ATR doit faire "l'apprentissage" du prisme après l'activation du mode LOCK. Pour ce

Décalage V

Réticule

faire, une mesure de distance initiale est nécessaire.

Cette mesure est identique à la

1000Z19

Le domaine actif de l’ATR est le champ visuel de la lunette. Au sein de ce domaine, l’ATR reconnaît immédiatement le prisme.

mesure initiale en mode ATR.

Si le prisme est déplacé par la suite, la lunette le suit automatiquement, tant que le prisme est visible depuis l'instrument.

Les fonctions décrites ciaprès ne valent que pour les

instruments TCA/TCRA.

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Mode LOCK (LOCK+ / LOCK-), suite

Mode I.LOCK

Pendant la poursuite, les angles affichés se rapportent à la direction du réticule. Si le prisme se trouve en position d'arrêt, une mesure de distance peut être déclenchée avec "DIST" ou "ALL". Dans ce cas, les angles sont mesurés sur le centre du prisme après la mesure de distance.

Après la mesure de distance, ces angles corrigés (rapportés au centre du prisme) sont affichés et éventuellement enregistrés.

L'affichage de la mesure fait

apparaître le symbole dans la case état située en bas à droite

lorsque le mode LOCK est actif et la lunette suit le prisme.

Si la poursuite du prisme est interrompue, le symbole est affiché pendant env. 2 secondes sur

la droite de l'écran, sous le champ d'état, et un signal sonore est émis.

Le mode LOCK est interrompu jusqu’à la prochaine mesure de distance (interruption LOCK), par ex. pour viser sans réflecteur des cibles éloignés (clochers, etc). Après avoir effectué la mesure de distance, le mode ATR antérieur est paramétré de nouveau.

Cette fonction est activée lorsqu’une distance doit être mesurée sur un autre prisme (changement du prisme à suivre).

Lorsque le mode i.LOC est actif, le

symbole apparaît dans l'affichage de mesure, dans la case

état en bas à droite. Les angles mesurés se rapportent à la direction du réticule.

Après la mesure de la distance ou en appuyant sur L.GO, le mode LOCK est de nouveau activé et le symbole correspondant s’affiche dans la case état située en bas à gauche.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

Mode dernier point (DERN) Hz / V

RCS\ Hz/v

Conf. angles absolus Hz et V

Hz/

∆∆

∆Hz : 0°00'00"

∆∆

∆V : 0°00'00"

(Instrument motorisé uniquement)

La lunette se dirige automatiquement sur le dernier point enregistré. Disponible uniquement quand un point est enregistré après l’allumage.

Active le mode Hz/V.

CONT ABS

_QUIT

En mode Hz/V, le TPS1100 peut être tourné par valeurs d’angle prédéfinis.

Les possibilités d’entrée sont les suivantes:

• valeurs d’angle absolues, qui se réfèrent à l’orientation du TPS1100.

• valeurs d’angle relatives, qui tournent le TPS1100, de sa position actuelle, aux valeurs entrées.

Quitte le mode Hz/V et lance le mode de recherche lorsque le mode ATR est activé.

Commute absolut (ABS) et relatif (REL).

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Recherche automatique du réflecteur

Lorsque le réflecteur se trouve dans le champs de la lunette, le réticule est positonné automatiquement sur la cible au moment de déclencher une mesure. Facultativement, il est possible d'activer la recherche de prisme rapide avec le capteur PowerSearch sur les instruments intégrant PowerSearch.

La fenêtre de recherche ATR est rectangulaire. La zone de recherche est scrutée ligne par ligne, en allant de l'intérieur vers l'extérieur.

En fonction du mode sélectionné plusieurs stratégies et des fenêtres de recherche de dimensions différentes sont utilisées. La fonction "Fenêtre de recherche RCS" au mode RCS permet de définir les dimensions de la fenêtre de recherche. Ce mode permet également de définir un espace de travail scruté automatiquement lorsque la recherche locale n'a pas donné de résultats.

• Modes ATR et LOCK

L'opérateur se trouve près de l'instrument et peut donc à tout moment aligner la lunette sur le réflecteur. Lorsqu'on déclenche une mesure, une petite fenêtre de recherche (Hz: 2,5gon / V: 2,5gon) est utilisée afin de trouver le réflecteur le plus vite possible. Lorsque au mode LOCK la trace de la cible a été perdue, la trajectoire du réflecteur est prédéfinie pendant quelques secondes.

• Mode RCS

L'opérateur se trouve près du réflecteur et positionne la lunette avec sa méthode préférée (par ex. Joystick). Etant donné que la lunette ne peut pas être alignée avec trop de précision, des plus grandes fenêtres de recherche sont utilisées au mode RCS. Lorsqu'une recherche manuelle est déclenchée avec ALL ou DIST, la fenêtre de recherche RCS (dimensions standard Hz: 30gon / V: 15gon) pour la position de la lunette actuelle est scrutée .

• La fonction "Fenêtre de recherche RCS" au mode RCS permet de définir les dimension de la fenêtre.

• Au mode RCS il est également possible de définir un espace de travail scruté automatiquement lorsque la recherche locale n'a pas donné de résultats.

TPS1100 - Mode d'emploi 2.2.1fr

Fonctions du système

...\Fenêtre de recherche

Définir la fenêtre de recherche

Hz : 40 g V: 40g

Recherche automatique du réflecteur, suite

Fenêtre de recherche RCS

Lorsque au mode RCS la trace de la cible a été perdue, la trajectoire du

réflecteur est prédéfinie pendant quelques secondes. Ensuite une recherche - surtout en direction horizontale - est démarrée. Les dimensions de la zone scrutée dépendent de la trajectoire prédéfinie. Lorsqu'un espace de travail est activé, celui sera également scruté après les recherches locales.

Fonctions du système

• PowerSearch

Les instruments équipés de PowerSearch permettent une recherche accélérée de réflecteurs. Si PowerSearch est activé, l'instrument effectue un tour complet autour de son axe vertical.

Si l'éventail du capteur PowerSearch rencontre un prisme pendant cette rotation, le mouvement s'arrête et une localisation fine est opérée dans la direction verticale avec ATR.

Si une plage de travail est active, PowerSearch balaie toujours le secteur défini à la place du secteur standard 360°.

Cette fonction permet de définir les dimensions de la fenêtre de recherche au mode RCS. Au mode RCS, lorsqu'on déclenche une recherche automatique du réflecteur avec ALL ou DIST, une fenêtre de recherche avec les dimensions définies sera scrutée pour la position actuelle de la lunette.

CONT DEFAU

QUIT

TPS1100 - Mode d'emploi 2.2.1fr

...\ Définir fenêtre

en cours Hz gauche: 171 g Hz droite: 243 g V haut : 90 g V bas : 114 g

Fenêtre de recherche RCS, suite

Définir un espace de travail (D-BER)

Hz Elargir une fenêtre de

recherche en direction Hz.

V Elargir une fenêtre de

recherche en direction V.

Accepter les valeurs affichées et quitter le dialogue.

Remettre les valeurs standard.

TPS1100 - Mode d'emploi 2.2.1fr

Au mode RCS cette fonction permet de définir un espace de travail scruté automatiquement

CONT DEF FENTR VISU

QUIT

Hz gauche limite gauche de

l'espace de travail

Hz droite limite droite de l'espace

de travail

V haut limite supérieur de

l'espace de travail

V bas limite inférieur de

l'espace de travail

Accepter les valeurs affichées et retour au dialogue antérieur.

Définir un nouvel espace de

travail à l'aide de deux positions de lunette ( coin gauche coin droite opposé de l'espace de travail ).

Déplacer la zone de travail

existante en visant un nouveau centre (dimensions sont préservées).

Afficher l'espace de travail. Les

coins sont affichés automatiquement, d'abord le coin supérieur gauche, ensuite le coin inférieur droite.

Fonctions du système

Activer/désactiver un espace de travail

Main\ Instr. information

Type Instr. : TCRA1102plus N° Série : 618775-2 Laser : Portée normal Vers.systèm : Dec 22 2000 2.10 Version EDM : 2.00 Version ATR : 2.00

(FNTR+/FNTR-)

Fonctions générales

Au mode RCS, lorsque l'espace de travail est activé, l'ensemble de cet

espace est scruté au cas où la recherche locale du réflecteur pour la position actuelle de la lunette n'aurait pas donné de résultats. Lorsque l'espace de travail défini est désactivé, seules les méthodes de recherche standard pour la position actuelle de la lunette seront appliquées.

L'instrument poursuit le

réflecteur aussi à l'extérieur de l'espace de travail. Lorsque la trace de la cible a été perdue à l'extérieur de l'espace de travail, l'espace de travail défini est scruté au cas où la recherche locale n'aurait pas donné de résultats.

Sur les instruments équipés de PowerSearch, la plage de travail peut être utilisée pour limiter le secteur de recherche PowerSearch. Seule la plage de travail active sera balayée avec PowerSearch.

Fonctions du système

Dénomination d’instruments et version logiciel (INFO)

Cette fonction indique les informations système les plus importantes.

CONT

Version PS

Vers. GeoCOM : 1.06.04

2.00.00

QUIT

Affichage du type d'instrument, du numéro de série, du type d'EDM, de la version du logiciel et de sa date de création, des versions EDM, ATR, PS (PowerSearch) et GeoCOM.

Nivelle électronique (NIVEL)

La description se trouve au chapitre “ Mise à l’horizontale avec la nivelle électronique ”.

TPS1100 - Mode d'emploi 2.2.1fr

Eclairage

ECLAIRAGE

Affichage :

⌧⌧

⌧

Chaleur :

⌧⌧

⌧

Contrast : 50%

⌧⌧

⌧

Réticule : 80%

⌧⌧

⌧

Plomblaser : 100%

⌧⌧

⌧

PointLaser :

⌧⌧

⌧

Allumage de l’affichage et du réticule.

Configuration de :

• Allumage/extinction affichage

• Allumage/extinction chauffage

• Contraste de l’affichage

• Clarté de l’éclairage de l’affichage

• Clarté de l’auxiliaire de visée EGL

(en option)

• Diode oculaire laser On/Off (en

option)

• Laser rouge on/off (en option)

Les configurations courantes sont représentées sous forme de % et de diagrammes à bâtonnets. Les configurations supplémentaires sont possibles uniquement quand l’instrument est équipé du dispositif supplémentaire.

TPS1100 - Mode d'emploi 2.2.1fr

CONT AFFC+ CHAU+ RETI+ EGL+ LASR+

DEFAU QUIT

Allumage ou extinction de l’éclairage d’affichage.

Allumage ou extinction du chauffage d’affichage.

Allumage ou extinction de l’éclairage du réticule.

L’affectation de cette touche

dépend de l’équipement installé : Allumage ou extinction de l’auxiliaire de visée (EGL), affectation de touche “ EGL+ ” Ou Allumage ou extinction de l’oculaire à diode laser, affectation de touche “ DIOD= “ .

Allumage ou extinction du

laser rouge visible (pour les instruments TCR/TCRM uniquement).

AVERTISSEMENT: (uniquement pour instruments avec longue portée)

Ne jamais regarder à travers ou à côté du viseur sur prismes ou objets réfléchissants lorsque le laser rouge est allumé. Regarder uniquement à travers la lunette lors de visées sur prismes. L'emploi d'un pointeur laser est uniquement autorisé à l'intérieur d'un périmètre surveillé (cf. "Consignes de sécurité").

Régler les valeurs standard (contraste

50%, réticule 80%).

En cas de températures

extrêmes ou sous une lumière ambiante très claire, il faut régler le contraste sur une valeur > à 50%.

Fonctions du système

Accessoires

CONF\ Accessoires

Oculaire : NON Bonnette : NON

Limitation de la rotation Hz Hz : NON

\ DEFINIR LIMITES

Oculaire Vmin : 87°18' Oculaire Vmax : 114°18' Bonnette Vmin : 24°18' Bonnette Vmax : 130°30' Hz min : 180°00' Hz max : 180°00'

Dans le cas des instruments motorisés, la marge de mouvement

de l'instrument est limitée si l'on utilise des accessoires comme un oculaire de visée ou une bonnette pour mesure avec feuille réfléchissante.

CONT DEF DEFAU

Paramétrage des limites du mouvement.

Paramétrage sur NON.

Fonctions du système

QUIT

Pour chaque intervalle, il existe une valeur minimale et maximale, limitant le mouvement de l'instrument dans le cas d'instruments motorisés. La plage de mouvement commence donc à la valeur mini et se termine à la valeur maxi, dans le sens horaire. Les limites sont entrées pour l’angle vertical du côté de l'objectif (lentille) et du côté de l'oculaire, et pour la direction horizontale. L'extinction de l'appareil conserve les changements.

CONT DEF SET

ENDE

On peut entrer directement les valeurs au clavier, ou on peut les déterminer grâce à la lunette.

Amener la lunette en position limite. La valeur de l'angle se

modifie lors du mouvement.

Validation de la valeur affichée comme limite du

mouvement.

TPS1100 - Mode d'emploi 2.2.1fr

Accessoires , suite

\ Charge configuration

Courante : 1100_DEF Nouvelle : -----

Système: Config. :

1. ENGLISH -----

2. FRANCAIS -----

Charger un fichier de configuration

Oculaire Vmin valeur de début de

l'angle vertical de l'oculaire

Oculaire Vmax valeur finale de

l'angle vertical oculaire

Bonnette Vmin valeur mini de

l'angle vertical pour l’objectif

Bonnette Vmax valeur maxi de

l'angle vertical pour l'objectif

Hz min valeur mini pour la

direction Hz

Hz max valeur maxi pour la

direction Hz

TPS1100 - Mode d'emploi 2.2.1fr

Si la direction Hz de l’instrument se trouve dans un périmètre non autorisé, mais que la cible, elle, soit dans un périmètre autorisé (domaine du mouvement), l’instrument peut quand même exécuter la rotation vers la cible.

1100Z45

Direction Hz de

l’instrument

Domaine autorisé

Rotation vers la cible possible

Dans le cas inverse, la rotation n’est pas possible et un message d’erreur apparaît.

Les fonctions pour le transfert entre la mémoire interne et la carte de mémoire sont décrites ci-après. Pour le transfert via RS232, on utilise en général l'ensemble de programmes Leica SurveyOffice. Dans ce cas, l'instrument est pris en charge par le logiciel.

CONT

QUIT

Choix des fichiers de configuration sur la carte mémoire au répertoire "\tps\conf\". Affichage des langues présentes dans le système ou appartenant au fichier de configuration.

Charger la nouvelle configuration.

Fonctions du système

Charger un fichier de configuration, suite

CONF\Charge param. système

Actuel : T2 Nouveau : Elec_T16

CONF\Enrg. param.sur carte

Entrer nom fichier param.: Fich.paramé : TEST

Charger un fichier de paramètre système

Si on ne trouve aucun fichier, le message 659 apparaît portant la

mention qu’aucun fichier de configuration n’a été trouvé.

Avant le chargement, on effectue une demande (message 658) pour être sûr que l’on souhaite charger une nouvelle configuration.

Avec “ NON ”, on interrompt la fonction Ou Avec “ OUI ”, on charge la configuration.

CONT SAUVE

Sélection du fichier de paramètre système de la carte mémoire.

Charger le nouveau fichier système paramètre.

Enregistrer le paramètre système actuel.

Le dialogue suivant est affiché.

QUIT

SAUVE

QUIT

Saisie du nom du fichier pour le fichier de paramètre système.

Enregistrement du fichier avec le nom de fichier saisi.

Fonctions du système

TPS1100 - Mode d'emploi 2.2.1fr

Paramètres Système

...\ Charge programme

Nouv.Prog : Area Version : 1.01

Lang.System : Lang.Prog :

1. ENGLISH ENGLISH

2. FRANCAIS FRANCAIS

...\ Charge langue

1. Langue: ENGLISH

2. Langue: FRANCAIS

3. Langue: -----

Paramètres généraux

Dans ce chapitre, on décrit les paramètres Système des instruments TPS1100.

TPS1100 - Mode d'emploi 2.2.1fr

Charge programme

CONT SUPP

QUIT

Sélectionner de la carte mémoire les applications au répertoire "\tps\appl\". La colonne droite affiche la langue dans laquelle l'application est chargée.

Charger un programme

sélectionné. La fonction CONT permet de charger directement des versions nouvelles sans pour autant devoir supprimer le programme existant.

Supprimer une application

sélectionnée.

Charge langue

CONT SUPPR

QUIT

Sélectionner de la carte mémoire les langues de système au répertoire "\tps\lang\". Une nouvelle langue de système ne peut pas être chargée que lorsque la langue actuelle a été effacée ;

Charger une langue de système sélectionnée.

Supprimer une langue de système sélectionnée.

Paramètre

Paramètres généraux, suite

Date

Réglage de la date. Deux affichages possibles : 09-11-98 ou 11-09-98.

Format date

Sélection du format de la date. Trois affichages possibles (J-M-A, MJ-A, A-M-J)

Heure

Réglage de l’heure.

Format Heure

Sélection du format d’heure. Affichages possibles entre 24h ou 12h am/pm.

Mode alpha

La saisie alphanumérique peut se faire soit par les touches de fonction, soit par les touches numériques. En utilisant les touches numériques, on peut choisir entre “ Standard ” et “ Large ”. Si on choisit “ large ”, on dispose de plus de lettres.

Touches beep

Réglage du volume des signaux sonores en appuyant sur les touches. Le bip des affichages est toujours actif ! On peut éteindre le bip (aucun), baisser son volume (faible) ou l’augmenter (fort).

Paramètre

TPS1100 - Mode d'emploi 2.2.1fr

Paramètres de configuration

Autoexec

Sélection de l’application, qui démarre automatiquement après l’allumage. La liste comprend les possibilités présentes dans le système “ Menu principal ”, “ mesurer & enregistrer ” (= MESUR)" et “ Régler les données de station ”. On a de plus une liste de tous les programmes d’application chargés. La fonction d’application choisie démarre automatiquement à l’allumage de l’instrument.

Choix langue

Choix de la langue système (max. 3 langues peuvent être enregistrées). L’anglais est fourni d’office et ne peut être effacé.

Unité de distance

Unité de distance:

Mètre Mètre [m] Pd Int. Pied international,

enregistrement en pied US [fi]

Int.Ft/Inch Pied, pouce

internationaux et pouce 1/8 (0’00 0/8fi), enregistrement en pied

US [fi] Pd US Pied US [ft] Pd US/Inch Pied, pouce et pouce 1/

8 US(0’00 0/8fi) [ft]

Décimales distances

Position de la virgule pour les décimales de la distance:

Mètre 0, 1, 2, 3 Pd Int 0, 1, 2, 3 Pd/pouce Int 0 Pd US 0, 1, 2, 3 Pd/pouce US

Unité d'angles

Unités d’angle:

400 gon 360 ° ' " 360 ° décimale 6400 mil

Décimales angles

Position de la virgule pour les décimales de l’angle:

pour TCx1101/1102:

• 400 gon, 360 ° ' '', 360 ° dec.

-> 2, 3, 4

• 6400 mil -> 1, 2, 3

pour TCx1103/1105:

• 400 gon, 360 ° dec. -> 2, 3, 4 (par étapes de cinq)

• 360 ° ' " -> 2, 3, 4

• 6400 mil -> 1, 2, 3

TPS1100 - Mode d'emploi 2.2.1fr

Paramètre

Paramètres de configuration, suite

Température atmosphérique

Unités de température:

° C Degré Celsius ° F Degré Fahrenheit

Pression atmosphérique

Unités de pression atmosphérique:

mbar Milibar mm Hg Millimètre mercure pouce Hg Pouce mercure hPa Hectopascal psi pounds per square inch

Affichages des coordonnées

Ordre d’affichage des coordonnées:

( X, Y ) ( Y, X )

D’autres informations sont disponibles au chapitre “ Paramètres GSI ”.

Système Hz

Comptage du système de cercle Hz:

Sens horaire mesure d’angle à

droite (+) en partant du nord

Sens anti-horaire mesure d’angle à

gauche (-) en partant du nord

Azi Sud mesure d’angle à

droite (+) en partant du sud

Position I

Définition Positions:

Commande V à gauche Commande

verticale du côté

gauche Commande V à droite Commande

verticale du côté

droit

Paramètre

100

TPS1100 - Mode d'emploi 2.2.1fr
