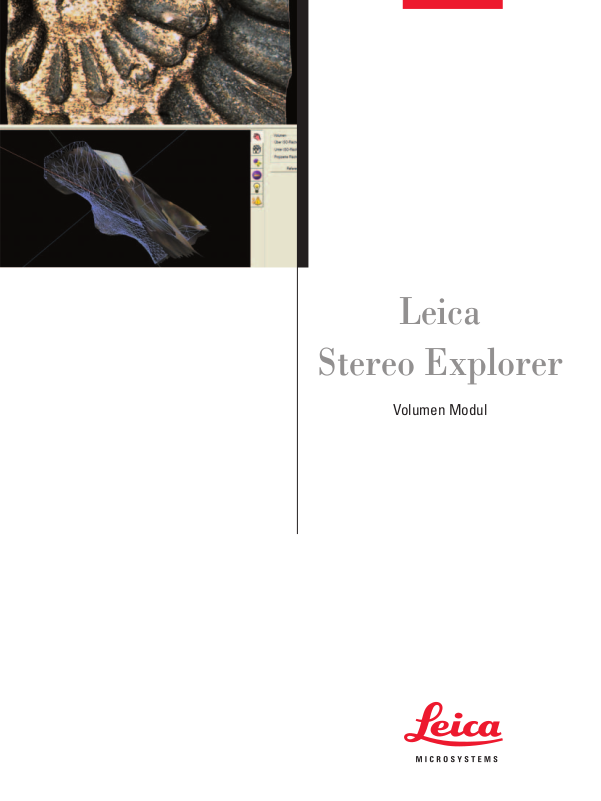

Leica Stereozoom, STEREO EXPLORER BROCHURE [de]

Leica

Stereo Explorer

Volumen Modul

Leica Microsystems (Schweiz) AG
Stereo & Macroscope Systems
CH-9435 Heerbrugg

Telefon [phone]
Fax [phone]
www.leica-microsystems.com
www.stereomicroscopy.com

Abbildungen, Beschreibungen und technische Daten unverbindlich – Änderungen ohne Mitteilungspflicht vorbehalten.

Gedruckt auf Papier mit chlorfrei gebleichten Zellstoffen und hohem Anteil Recyclingfasern.

M1-525-1de • © Leica Microsystems (Schweiz) AG • CH-9435 Heerbrugg, 2004 • Gedruckt in der Schweiz – IV.2005 – RDV

Bestellnummer

33 007 037 Leica Stereo Explorer Volumen Modul

Beschreibung:

Das Modul Stereo Explorer Volumen dient zum Berechnen von Volumina, die aus Vertiefungen und Erhebungen
gebildet werden. Der Benutzer definiert sich auf dem ursprünglichen Stereo Mikrokop-Bild einen Bereich, dessen
Volumen er bestimmen möchte. Das eigentliche Volumen entsteht erst nachdem der Bereich definiert wurde.

Hierzu stehen verschiedene Modi zur Verfügung. Zum einen kann man den selektierten Bereich mit einer Ebene
schneiden und so das Volumen definieren. Hierzu ist die Ebene um 2 Achsen kippbar und kann nach oben und unten
verschoben werden. Die anderen Modi benutzen das Seifenfilmmodell. Würde man die Randkurve der Selektion aus
Draht herstellen und in Seifenlauge tauchen, so würde der sich bildende Seifenfilm die minimal spannende Fläche
zeigen. Für die geschlossene Randkurve des selektierten Bereichs berechnet Stereo Explorer-Volume die minimal
spannende Fläche, die zusammen mit der restlichen Fläche ein Volumen ergibt.

Die Darstellung der Fläche erfolgt entweder mit dem ursprünglichen Stereo Mikroskop-Bild oder einem höhenkodier­ten Farb- oder Grauwertbild. Ähnlich wie in einer Landkarte können auch Höhenschichtlinien eingeblendet werden.
Die aktuelle Darstellung kann als Bild (JPG, TIFF, PNG, BMP...) gespeichert und ausgedruckt werden.

Hauptfunktionen:

• Messung des Volumens von Erhöhungen oder Vertiefungen eines Präparates

• Frei wählbarer Bereich des zu messenden Objekts

• Darstellung des Volumens als 3D Objekt

• Verschiedene Modi, wie minimal spannende Fläche, zur genauen Bestimmung

• Exportfunktion aller Messdaten als Bild oder Tabelle

• Darstellung des Bildes alternativ als Höhen oder Anaglyphbild

• Einblendung von Höhenschichtlinien
