Page 1

Leica DM750 P Kézikönyv

Page 2

A fejezetek áttekintése

Biztonsági fogalmak 4

Leica DM750 P 15

Kezdjen hozzá! 18

Kapcsolja be! 24

Használat! 36

A mikroszkóp karbantartása 38

Méretek 42

Leica DM750 P Kézikönyv 2

Page 3

Tartalom

Biztonsági fogalmak 4

Biztonsági előírások 5 A kézikönyvben alkalmazott jelölések 6 Fontos tudnivalók 7 Használati utasítások 8 A használattal kapcsolatos egészségügyi kockázatok 10 Információk a műszerért felelős személyek számára 11 Karbantartás 12 Tartozékok, karbantartás, javítás 13 Elektromos adatok és környezeti feltételek 14

Leica DM750 P 15

Bevezető 16 Kicsomagolás 17

Kezdjen hozzá! 18

Az analizátor modul vagy az analizátor/ Bertrand-lencse modul felhelyezése 19 A tubus 20 A tárgylencsék behelyezése 21 Az alsó kondenzor 22

Kapcsolja be! 24

Az alapvető beállítások 25 Az apertúrarekesz használata 26 A polarizált fény beállítása 27 Fókuszálás 29 A tubus beállítása 30 A Köhler-diafragma beállítása 31 Az objektív központosítása 32 A Bertrand-lencse használata 34 Automatikus kikapcsolás 35

Használat! 36

Kezdés... Bekapcsolás... Használat! 37

A mikroszkóp karbantartása 38

Általános karbantartás 39 Mechanikai karbantartás 41

Méretek 42

Leica DM750 P Kézikönyv 3

Page 4

Biztonsági fogalmak

Leica DM750 P Kézikönyv 4

Page 5

Biztonsági előírások

A kézikönyvet a Leica DM-sorozatú mikroszkópok különálló moduljaihoz mellékelt interaktív CD-ROM számos további nyelven tartalmazza. Tartsa biztonságos és a felhasználók számára hozzáférhető helyen. A felhasználói kézikönyv és a különféle egyéb frissítések honlapunkról, a következő webcímről tölthetők le: www.leicamicrosystems.com.

A kézikönyv ismerteti a Leica M-sorozatú mikroszkópok különálló moduljainak speciális funkcióit, valamint fontos információkat tartalmaz a biztonságos működéssel, a használattal és a tartozékokkal kapcsolatban.

A "Biztonsági előírások" című ismertető az általános biztonsági utasításokon túl kiegészítő tudnivalókat is tartalmaz a mikroszkóp, valamint tartozékainak és elektromos kiegészítőinek javításával, kezelésével és használatával kapcsolatban.

A rendszerrel kapcsolatos leírásokhoz hozzáadhatja a külső szállítók (például fényforrás stb.) által mellékelt ismertetőket is. Kérjük, olvassa el a szállító által mellékelt kézikönyvet és biztonsági előírásokat.

Az üzembe helyezés és a használatbavétel előtt olvassa el a felhasználói kézikönyvet. Különösen ügyeljen a biztonsági előírások betartására.

Ahhoz, hogy a műszert biztonságosan működtesse és eredeti állapotában megőrizhesse, a felhasználónak követnie kell a kézikönyvben ismertetett utasításokat és biztonsági előírásokat.

Leica DM750 P Kézikönyv 5

Page 6

A kézikönyvben alkalmazott jelölések

Biztonsági előírások

Ez a jel a különösen fontos elolvasandó és betartandó információkat jelöli.

•

Figyelmen kívül hagyása:

Ϙ személyi veszélyeztetéssel, valamint

Ϙ a műszer hibás működésével, illetve káro-

sodásával járhat.

Figyelmeztetés áramütés veszélyére

Ez a jel a különösen fontos elolvasandó és betartandó információkat jelöli.



Figyelmen kívül hagyása:

Ϙ személyi veszélyeztetéssel, valamint

Ϙ a műszer hibás működésével, illetve káro-

sodásával járhat.

Magas hőmérsékletű felület.

Ez a jel ﬁgyelmeztet arra, hogy forró felülethez, például felhevült izzóhoz



érhet hozzá.

Fontos információk

A megértést segítő kiegészítő információkat, magyarázatokat jelöli.



Kiegészítő megjegyzések

▶ A szövegben szereplő jel a kiegészítő infor-

mációkra utal.

Leica DM750 P Kézikönyv 6

Page 7

Fontos tudnivalók

Leírás

A Leica DM750 P mikroszkóp a jelenlegi legfejlettebb technológiai szintet képviseli. Ennek ellenére a használat során veszélyhelyzetek adódhatnak. A lehetséges veszélyforrásokat a továbbiakban ismertetjük.

A műszer összeszerelése, üzembe helyezése és használata előtt kérjük, hogy

•

olvassa el ezt a kézikönyvet. Különösen ügyeljen a biztonsági előírások betartására.

Kapcsolattartó címe

Leica Microsystems (Switzerland) Ltd. Industry Division Max Schmidheiny Strasse 201 CH-9435 Heerbrugg (Svájc)

Felhasználói kézikönyv

A felhasználói kézikönyv leírja a biztonságos működtetéshez és karbantartáshoz szükséges fontos utasításokat, valamint ismerteti a tartozékok körét,

A Leica DM750 P mikroszkóphoz



mellékelt interaktív CD-ROM a szük-

séges felhasználói kézikönyveket is tartal-

mazza. Tartsa biztonságos és a felhasználók

számára hozzáférhető helyen. A felhasz-

nálói kézikönyv és a különféle egyéb frissí-

tések honlapunkról, a következő webcím-

ről tölthetők le, illetve nyomtathatók ki:

www.leica-microsystems.com

Más gyártótól származó alkatrészek

Eredeti állapot

Törvényi előírások

Ügyeljen az általános és az adott országra speciﬁkus baleset-megelőzési és környezetvédelmi szabályok betartására.

Európai Uniós előírásoknak való megfelelés

Az elektromos tartozékok gyártása során felhasznált technológia megfelel az EU idevágó előírásainak.

Leica DM750 P Kézikönyv 7

Page 8

Használati utasítások

Javasolt használat

A Leica DM750 P mikroszkóp olyan precíziós optikai eszköz, amely felnagyítja és ezáltal jobban láthatóvá teszi a tárgyakat. A műszer mind vizsgálatokra, mind dokumentálásra alkalmas.

A Leica DM750 P mikroszkóp csak beltérben használható, és mindig szilárdan álló felületen kell elhelyezni.

A Leica DM750 P mikroszkóp tisztaszobában korlátozás nélkül használható.

A Leica DM750 P mikroszkópot úgy helyezze el, hogy a tápkábelt bármikor

•

ki tudja húzni a hálózati aljzatból. A tápkábel mindig legyen elérhető.

A használat helye

A műszert csak zárt és pormentes helyiségben, +10 °C és +40 °C között használja. Óvja az olajtól, a vegyszerektől, valamint az extrém páratartalomtól. Kültéri használat esetén a portól és piszoktól védeni kell. Az elektromos részegységeket tilos a szabadban használni! Az elektromos részegységeket a faltól és gyúlékony anyagoktól legalább 10 cm távolságra kell elhelyezni.

A műszer elhelyezésekor a nagy hőingadozás, a direkt napsugárzás és a rezgés kerülendő. Ilyen körülmények közötta mérés és a mikrograﬁkus képalkotás hibás eredményt adhat.

A részegységek meleg és párás klímaövezetben a gombásodás elkerülésére speci-



ális bánásmódot igényelnek.

Nem rendeltetésszerű használat

A mikroszkópnak a kézikönyvben felsoroltaktól eltérő célú használata személyi

•

sérülést vagy a mikroszkóp károsodását okozhatja. Emellett károsodhatnak a mikroszkóp biztonsági funkciói is.

Ne szereljen fel a mikroszkópra más



alkatrészt, és ne szerelje szét seme-

lyik mechanikus részegységét, hacsak a kézi-

könyvben található leírás kifejezetten nem

ezt kéri.

A Leica DM750 P mikroszkóp a szemészetben nem alkalmazható!

•

A kézikönyvben ismertetett műszert és tartozékait biztonsági szempontból és a



potenciális veszélyforrásokat ﬁgyelembe véve tesztelték.

Leica DM750 P Kézikönyv 8

Page 9

Használati utasítások (folytatás)

Az illetékes Leica leányvállalattal kapcsolatba kell lépni minden olyan

•

esetben, amikor a mikroszkópot módosítják, vagy olyan, nem Leica eredetű alkatrészekkel építik egybe, amelyeket a kézikönyv nem tárgyal.

A műszer jogosulatlan módosítása vagy nem rendeltetésszerű használata

•

a garanciaigény teljes körű elvesztését vonja maga után.

Szállítás

Az egyes modulokat lehetőség szerint eredeti csomagolásukban szállítsa.

Annak érdekében, hogy a rázkódás során a műszer ne sérüljön meg, szereljen le minden(a kézikönyv alapján) a felhasználó által is leszerelhető részt, és csomagolja be őket külön-külön.

Hulladékkezelés

A hulladékot a hatályos törvényeknek és helyi szabályzásnak megfelelően kell kezelni.

Egyéb gyártótól származó termékek felszerelése

Ha Leica és harmadik féltől származó termékeket épít egybe, akkor a teljes rendszer gyártója vagy forgalomba hozója felelős a biztonsági előírások, valamint a törvényi feltételek és előírások betartásáért.

Leica DM750 P Kézikönyv 9

Page 10

A használattal kapcsolatos egészségügyi kockázatok

Egészségügyi ﬁgyelmeztetések

A munkahelyi mikroszkópok segítik és megkönnyítik a vizuális vizsgálattal járó



feladatokat, ugyanakkor magas követelményeket támasztanak a vizsgáló szemével és izomrendszerével szemben. A megszakítás nélküli munkavégzés hosszától függően astheniás zavar és izomfájdalom léphet fel. Ezek a következő elővigyázatossági rendszabályok betartásával megelőzhetők:

Ϙ A munkahely optimális kialakítása

Ϙ A tevékenységek gyakori váltogatása

Ϙ A személyzet részletes, az ergonómiának és

a munkafolyamatok szervezésének a ﬁgyelembevételével készített utasításokkal való ellátása.

A Leica mikroszkópok ergonomikus optikai koncepciója és felépítése a használat során fellépő kényelmetlenségeket a lehető legjobban mérsékli.

Fertőzésveszély

A szemlencsével való közvetlen érintkezés során baktériumok és vírusok

•

juthatnak át a szembe.

A veszély minimalizálható egyedi szemlencsék, illetve szemillesztők haszná-



latával.

Veszélyhelyzetek a használat során

Ϙ A Leica DM750 P mikroszkóp csak földelt

aljzatba csatlakoztatható.

Ϙ Csak a kifogástalan állapotú Leica DM750 P

mikroszkópokat szabad használatba venni.

Leica DM750 P Kézikönyv 10

Page 11

Információk a műszerért felelős személyek számára

Ϙ Ellenőrizze, hogy a Leica DM750 P mikro-

szkópot csak az erre képesített személyek használhassák.

Ϙ A felhasználói kézikönyv mindig a Leica

DM750 P mikroszkóp közelében legyen elhelyezve.

Ϙ Rendszeresen ellenőrizze, hogy a mikro-

szkóp használói betartják-e a szükséges biztonsági előírásokat.

Ϙ Az új felhasználóknak alaposan magya-

rázza el a ﬁgyelmeztető jelöléseket és azok jelentését.

Ϙ Határozza meg a mikroszkóp bekapcsolásá-

val, működtetésével és javításával kapcsolatos felelősségeket, valamint ügyeljen ezek betartására.

Ϙ Ne használjon nem kifogástalan állapotban

lévő Leica DM750 P mikroszkópot.

Ϙ Minden olyan esetben, ha a műszer olyan

károsodást szenved, mely sérülésveszélyes helyzetet teremt, haladéktalanul értesítse a Leica képviselet, illetve a következő címen az anyacéget: Leica Microsystems (Schweiz) AG, Industry Division, 9435 Heerbrugg, Svájc.

Ϙ Mielőtt a Leica DM750 P mikroszkópra

harmadik fél által gyártott tartozékot szerel fel, ellenőrizze, hogy a tartozék gyártója által megadott adatok alapján a tartozék veszélytelen-e és biztonságosan használható-e együtt a mikroszkóppal.

Ϙ A Leica DM750 P mikroszkóp átalakítását és

karbantartását csak a Leica által erre feljogosított szakemberek végezhetik el.

Ϙ A műszerhez csak eredeti Leica pótalkatré-

szek használhatók fel.

Ϙ Javítások vagy technikai módosítások után

a mikroszkópot a technikai követelményeknek megfelelően ismételten konﬁgurálni kell.

Ϙ A Leica nem vállal felelősséget semmi

olyan esetben, ha a műszert nem a megfelelő módon használják vagy ha a műszer javítását, módosítását vagy karbantartását (amennyiben ez utóbbi nem a Leica végzi el) nem erre feljogosított személy végzi.

Ϙ Az épület elektromos kiépítése meg kell

feleljen a helyi törvényi előírásoknak. Javasolt a megfelelő, feszültségvezérelt, hibatűrő földelés kiépítése.

Leica DM750 P Kézikönyv 11

Page 12

Karbantartás

Általános instrukciók

Ϙ Óvja a Leica DM750 P mikroszkópot a

nedvességtől, párától, valamint a savas, lúgos és korrozív anyagoktól. Ne tároljon vegyszereket az eszköz közelében.

Ϙ Védje a Leica DM750 P mikroszkópot az

olajos és zsíros szennyeződésektől. Sem a sínrendszerre, sem más mechanikus alkatrészre ne használjon kenőanyagokat.

Ϙ A fertőtlenítés során mindig tartsa be a

fertőtlenítő gyártójának az utasításait.

Ϙ Javasoljuk, hogy a karbantartást a Leica

szervizzel végeztesse el.

A gumibevonattal ellátott és műanyag alkatrészek tisztítása

Ϙ A por és piszok egy puha ecsettel vagy egy

lágy, nem szöszölődő ruhával törölhető le.

Ϙ A piszok nagyját egy olyan, enyhén bened-

vesített ruhával törölje le, melyre már nincs szüksége.

Ϙ A szennyeződés alkohollal vagy petróleum-

mal távolítható el.

Ϙ A tisztításhoz NE használjon acetont, xylant

vagy nitrogéntartalmú hígítókat!

Ϙ Soha ne tisztítsa vegyszerrel a festett felüle-

teket és gumit tartalmazó alkatrészeket. Ez ugyanis a felület károsodásához vezethet, és a leváló anyagdarabok a vizsgált mintát beszennyezhetik.

Az üveg felületek tisztítása

Ϙ A port egy puha, hullásmentes, valódi szőr-

ből készült ecsettel távolítsa el, és közben használjon fúvópumpát vagy vákuumporszívót.

Ϙ A szennyeződést desztillált vízben enyhén

megnedvesített ruhával törölje le.

Ϙ Az erősebb szennyeződésnél használhat

alkoholt, kloroformot vagy petróleumot is.

Leica DM750 P Kézikönyv 12

Page 13

Tartozékok, karbantartás, javítás

Tartozékok

A Leica DM750 P mikroszkóp csak az alábbi tartozékokkal használható együtt:

Ϙ A megfelelő Leica tartozékok körét ebben a

kézikönyvben ismertetjük.

Ϙ Minden egyéb alkatrész és tartozék csak

akkor használható biztonságosan, ha erről a Leica kifejezetten így nyilatkozik.

Karbantartás

Ϙ A Leica DM750 P mikroszkóp karbantar-

tást nem igényel. Annak érdekében, hogy mindig biztonságosan és megbízhatóan működjön, javasoljuk, hogy vegye fel a kapcsolatot a mikroszkóp javításával és karbantartásával foglalkozó szervizzel.

Megállapodhat velük a rendszeres felülvizsgálatról, illetve – szükség esetén –



szerződést is köthet velük a javításokról.

Ϙ Javasoljuk, hogy a karbantartást a Leica

szervizzel végeztesse el.

Ϙ A karbantartás és javítás során kizárólag

eredeti alkatrészek használhatók fel.

Javítás

Ϙ Csak eredeti Leica Microsystems alkatrészek

használhatók fel.

Ϙ Az elektromos részegységek felnyitása előtt

mindig áramtalanítsa a műszert!

Ϙ A feszültség alatt álló részek érintése

balesetveszélyes!

Szerviz címe

Probléma esetén az alábbi címen léphet velünk kapcsolatba:

Leica Microsystems (Switzerland) Ltd. Industry Division Max Schmidheiny Strasse 201 CH-9435 Heerbrugg (Svájc) Telefon: +41 71 726 33 28

Leica DM750 P Kézikönyv 13

Page 14

Elektromos adatok és környezeti feltételek

Biztosítékcsere

A biztosítékok cseréje előtt áramtalanítsa a műszert! A



Leica DM750 P mikroszkóp két biztosítékot tartalmaz,

melyek a tápkábel bemenete felett találhatók.

Csak az alábbi típusú biztosítékot használja: 5×20 mm, 3,15 A/250V, gyors működésű (# 13RFAG30002)

•

Elektromos adatok

Input: 100-240 V, 50/60 Hz, 5 W (3 W LED)

Környezeti feltételek

Használati hőmérséklet +10 °C és +40 °C között Tárolási hőmérséklet -20 °C és +52 °C között +50 °F … +104 °F Rázkódás használat során 25 mm, 50 mm keményfán Rázkódás szállítás alatt (csomagolatlanul) 100 g / 6 ms Rázkódás szállítás alatt (becsomagolva) 800 mm-nyi szabadesés Rezgés a szállítás során (csomagolatlanul) 5–200 Hz / 1,5 g Légköri nyomás a használat és a tárolás alatt: 500–1060 mBar Páratartalom a használat és a tárolás alatt: 20–90% Elektromos kategória: II (túlfeszültség-védelmi kategória) Szennyezési fok: 2

Leica DM750 P Kézikönyv 14

Page 15

Leica DM750 P

Leica DM750 P Kézikönyv 15

Page 16

Bevezető

Köszönjük, hogy a Leica Microsystems Leica DM750 P típusú polarizációs mikroszkópját választotta! A kitűnő optikával ellátott és rendkívül precízen megtervezett Leica DM750 P mind az oktatás, mind az egyszerűbb polarizációs vizsgálatokat igénylő ipari alkalmazások során sokrétűen használható.

Leica DM750 P Kézikönyv 16

Page 17

Kicsomagolás

Ϙ Óvatosan vegye ki a mikroszkópot és a rész-

egységeket a csomagolóanyagból.

Ϙ Ellenőrizze, hogy az összeállítás megfelel-e

a tervezettnek.

Ϙ A kiegészítő termékek (kontrasztjavítók,

kameraadapterek, hordozható tartók stb.) nem képezik a normál összeállítás részét, és nem azzal együtt érkeznek, hanem különálló csomagban kapja meg őket.

Ϙ Kérjük, hogy a csomagolóanyagokat ne

dobja ki. Szükség esetén ugyanis ezeket használhatja fel a műszer tárolására vagy szállítására.

Leica DM750 P Kézikönyv 17

Page 18

Kezdjen hozzá!

Leica DM750 P Kézikönyv 18

Page 19

Az analizátor modul vagy az analizátor/Bertrand-lencse modul felhelyezése

A szükséges szerszámok

Ϙ Imbuszkulcs

1. Óvatosan csavarja ki az állvány tetején található rögzítőcsavarokat a mellékelt imbuszkulccsal.

2. Igazítsa a modult pontosan a mikroszkópállványra.

3. Illessze a modulon lévő rögzítővillát az állványhoz. (az analizátor/Bertrand-lencse modul van ábrázolva).

4. A rögzítőcsavarral rögzítse a modult.

Leica DM750 P Kézikönyv 19

Page 20

A tubus

1. Óvatosan csavarja ki az analizátor modul felső részén található csavart.

2. Igazítsa a polaricáziós tubust pontosan a modulra.

3. Illessze bele polarizációs tubuson található rögzítővillát az állvány tartójába, majd óvatosan, erőltetés nélkül húzza meg a rögzítőcsavart. Ezzel a tubus pontosan a mikroszkóp optikai tengelyébe fog esni.

Tegye bele a fonalkereszttel ellátott szemlencsét a tubus jobb oldali foglala-



tába úgy, hogy a szemlencsén található pöcök a tubuson lévő vágatba illeszkedjen.

4. Helyezze be a szemlencséket a tubusba.

5. Ha a mikroszkóp használata során szemüveget visel, hajtsa le a gumi szemillesztőket. Ha nem hord szemüveget, akkor a szemillesztőket használva a vizsgálat során ki tudja zárni a beszűrődő fények zavaró hatását.

Leica DM750 P Kézikönyv 20

Page 21

A tárgylencsék behelyezése

Ha normál mikroszkóp-összeállítással rendelkezik, akkor mind a tárgylencsék,



mind az alsó kondenzor is előre fel van helyezve az állványra. Ebben az esetbe lapozzon a "Használat" című fejezethez. Ha Leica DM 750 P mikroszkópját nem normál összeállításban vásárolta, akkor kérjük, olvassa tovább ezt a fejezetet.

A tárgylencse foglalatát kizárólag a rajta található recés gyűrűvel forgassa.

•

1. A foglalatot az óramutató járásával megegyező irányba forgatva csavarja be az objektíveket a foglalat nyílásaiba. Kezdje a legkisebb nagyítással, majd emelkedő sorrendben csavarja be a többit is.

Leica DM750 P Kézikönyv 21

Page 22

Az alsó kondenzor

A Leica DM750 P egy nyitott alsó állású kondenzorfoglalattal rendelkezik. Ezt a



kondenzort még be kell állítania.

1. A mikroszkóp oldalán található durva beállító csavar elforgatásával állítsa be a tárgyasztalt a legfelső helyzetbe.

2. A kondenzor bal oldalon található fókuszcsavarjával állítsa a kondenzor foglalatát a legalsó pozícióba.

3. Hajtsa ki balra a kondenzorfoglalat alján található polarizátort.

Leica DM750 P Kézikönyv 22

Page 23

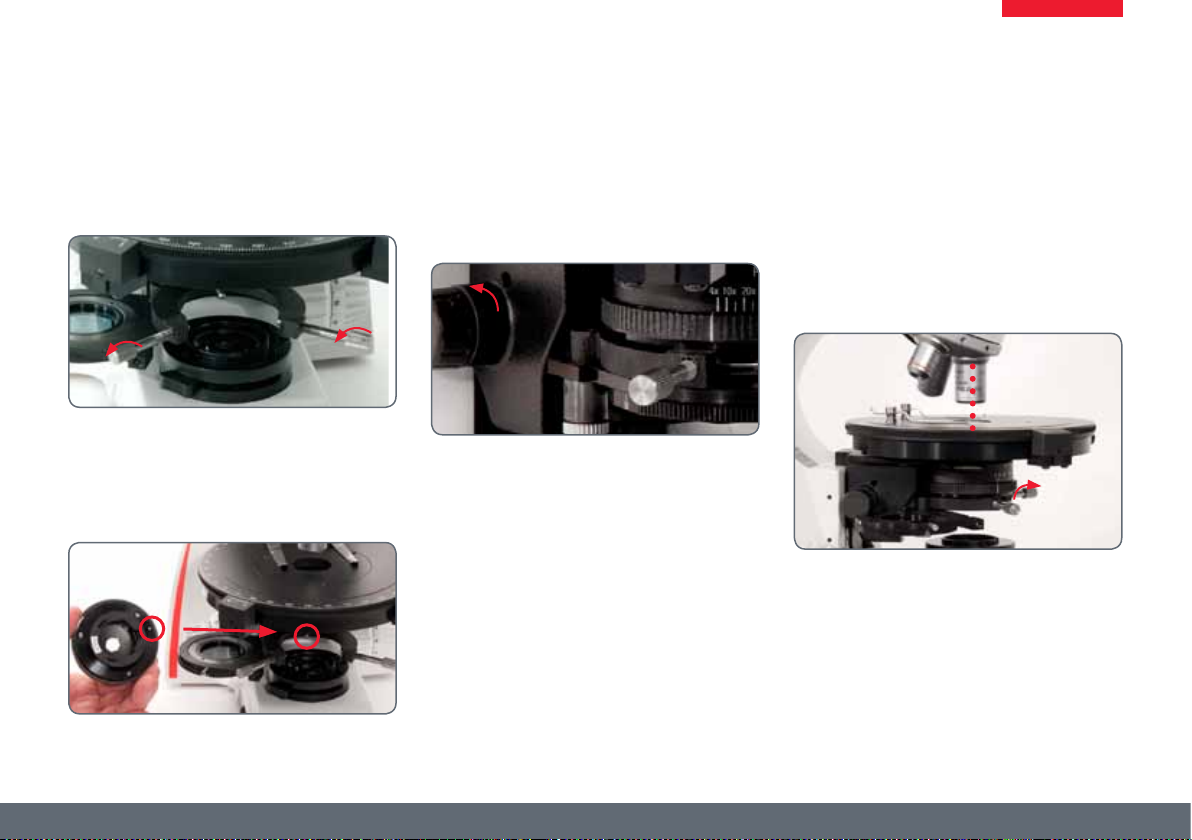

Az alsó kondenzor (folyt.)

4. Teljesen csavarja ki a kondenzorfoglalaton lévő két rögzítőcsavart.

5. Óvatosan csúsztassa be a kondenzort a csatlakozóvillába úgy, hogy a vezetőpöcköt a csatlakozóvilla alján lévő bevágásba illeszti.

6. A kondenzor bal oldalon található fókuszcsavarjával állítsa a kondenzor foglalatát a legfelső pozícióba.

7. A rögzítőcsavarokkal állítsa be nagyjából középre a kondenzort. Ekkor a kondenzor felső lencséje a munkaobjektív közepe alá esik. A pontosabb középre állítást és a kondenzorral történő fókuszálást A Köhlerdiafragma beállítása című fejezet ismerteti.

Leica DM750 P Kézikönyv 23

Page 24

Kapcsolja be!

Leica DM750 P Kézikönyv 24

Page 25

Az alapvető beállítások

A mikroszkóp tápkábele biztonsági



okokból földelve van. Na iktasson be

adaptert a tápkábel és az áramforrás közé,

mert ezáltal a földelés megszakad.

Munkafelület

A mikroszkópot mindig szilárd, stabil felületen használja.

•

Tápellátás

1. Ha még nincs csatlakoztatva a tápkábel, akkor dugja be a mikroszkóp hátulján található aljzatba.

2. Csatlakoztassa a mikroszkóp tápkábelét egy földelt hálózati aljzatba. A földelt 3-eres kábel tartozék.

3. Kezdéskor állítsa a fényerő tekerőgombját (az állvány bal alsó részén található) a legalacsonyabb értékre. A fényerőgombbal tudja beállítani a mikroszkóp megvilágítórendszere által kibocsátott fény erejét.

4. Kapcsolja be a mikroszkópot az állvány jobb oldalán, alul található bekapcsológombbal.

Leica DM750 P Kézikönyv 25

Page 26

Az apertúrarekesz használata

A kondenzor írisz-diafragmával rendelkezik, így minden egyes objektív esetén be



tudja állítani a megfelelő numerikus apertúrát.

1. Az írisz-diafragma nyitásához és zárásához forgassa el a kondenzoron található recés gyűrűt jobbra vagy balra úgy, hogy a rajta található vonal az éppen használt objektív felé essen.

2. Kezdéskor nyissa ki teljesen a diafragmát a kondenzorgyűrű jobbra történő teljes elforgatásával.

Leica DM750 P Kézikönyv 26

Page 27

A polarizált fény beállítása

A polarizátor a kondenzor alsó részén található, és egy olyan tartóba van



rögzítve, mely a fényútba be-, illetve onnan kihajtható. A polarizátor a fényútba behajtva halk kattanással rögzül.

1. Lazítsa ki a polarizátor jobb oldalán található beállítócsavart.

2. Forgassa a polarizátort a nulla állásba.

Leica DM750 P Kézikönyv 27

Page 28

A polarizált fény beállítása (folyt.)

Az analizátor mind a becsúsztatható, mind a Bertrand-lencsével ellátott modul



esetén a tubus és az állvány között helyezkedik el. Ha a becsúsztatható típussal rendelkezik, tolja be az analizátort a helyére.

3. Ha analizátorral/Bertrand-lencsével ellátott modullal rendelkezik, a modulon található alsó kapcsolót jobbra áthúzva tegye aktívvá az analizátort ("A" pozíció/az analizátor aktív), miközben a felső kapcsoló balra van húzva ("O" pozíció/a Bertrand-lencse inaktív).

4. Óvatosan emelje a megvilágítás fényerejét. Ha a polarizátor és az analizátor is be van állítva, és nincs minta a tárgyasztalon, akkor a látóteret sötétnek kell látnia. Ha nem így van, akkor óvatosan forgassa addig a polarizátort, míg a legsötétebb látóteret nem kapja.

Leica DM750 P Kézikönyv 28

Page 29

Fókuszálás

1. Helyezze a polarizált fénnyel vizsgálandó mintát a tárgyasztalra.

2. Forgassa a 10× objektívet munkaállásba.

3. A durva fókuszcsavarral emelje fel a tárgyasztalt a legfelső állásba, illetve addig, míg a minta el nem éri az objektívet.

4. Nézzen bele a szemlencsébe, és állítsa be úgy a fényerőt, hogy a vizsgálat kényelmes legyen.

5. A ﬁnombeállító csavarral tudja állítsa be élesre a mintát.

Leica DM750 P Kézikönyv 29

Page 30

A tubus beállítása

Állítsa be a tubuson a megfelelő pupillatávolságot.

1. Addig távolítsa, illetve közelítse egymáshoz a két tubust, míg a látótérben egy megvilágított kört nem fog látni.

A tubus bármely pupillatávolság esetén azonos tubushosszúsággal rendelkezik.



Ez ezt jelenti, hogy a pupillatávolság módosításával nem változik a parfokalitás, a nagyítás, és a nagyítástól függő kalibráció sem.

A szemlencsék helyes beállításához ellenőrizze, hogy a fonalkereszttel ellá-

•

tott szemlencse a tubus jobb oldali foglalatában található és megfelelően van elhelyezve.

2. A szemlencse tetején található gyűrűt forgassa addig, míg a fonalkeresztet élesen nem látja.

3. A mikroszkóp ﬁnomcsavarjával állítsa élesre úgy a mintát, hogy eközben csak a fonalkereszttel ellátott szemlencsébe néz bele.

Segíthet, ha közben letakarja a bal szemét.



4. Ezután váltson, azaz nézze a mintát a másik szemével a másik (fókuszálható, de fonalkereszt nélküli) szemlencsén át.

Ennél a szemlencse elforgatásával állítsa be a fókuszt. A tárgyasztalt a beállítás

•

során ne mozgassa!

5. Egyik kezével fogja meg a fókuszálható szemlencse recés peremét, a másikkal pedig forgassa addig a szemlencse felső részét, míg a mintát ezzel a szemével is élesen nem látja. Ezzel a művelettel kiegyenlítette a két szeme közötti élességkülönbséget.

6. Váltson át nagyobb nagyítású objektívre (de ne az immerziósra!), és fókuszáljon a mintára, miközben mindkét szemével a mikroszkópba tekint.

Nagyobb nagyítás mellett kisebb lesz a látótere. Azonban tapasztalni fogja, hogy



miután nagy nagyításon beállította a fókuszt, kisebb nagyításra váltva már nem, vagy csak minimálisan kell állítania az élességen.

Leica DM750 P Kézikönyv 30

Page 31

A Köhler-diafragma beállítása

1. Zárja le a mikroszkóp talpán található Köhler-féle diafragmát úgy, hogy a szemlencsékbe nézve a látótérben látható legyen a fényrekesz képe.

3. Állítsa be a látótérben a képet a középpontba a kondenzor két állítócsavarját egyszerre forgatva.

2. A kondenzor bal oldalon található fókuszcsavarjával állítsa be a képet élesre.

Leica DM750 P Kézikönyv 31

4. Nyissa ki a diafragmát egészen addig, míg a teljes látótér láthatóvá nem válik.

Page 32

Az objektív központosítása

A szükséges szerszámok

Ϙ A központosító csavarok

1. Vegye ki a csomagból a két központosító csavart, majd illessze be őket a munkaobjektív felső részének két oldalán található nyílásokba. Tolja be őket addig a nyílásokba, míg a végükön lévő golyószerű rész bele nem pattan a nyílások alján lévő vágatba.

2. Állítsa élesre a polarizációs mintát.

3. Állítsa be a minta vizsgálandó pontját a fonalkereszt középpontjához.

4. Lazítsa meg a tárgyasztal rögzítőcsavarjait, majd forgassa el a tárgyasztalt addig, míg a vizsgált pont a lehető legtávolabb nem kerül a középponttól. Elképzelhető, hogy a pont ilyenkor már nincs is benne a látótérben. Ezek arra utalnak, hogy az objektív nincs a tárgyasztal középpontjához beállítva.

Leica DM750 P Kézikönyv 32

Page 33

Az objektív központosítása (folyt.)

5. Az objektív központosító csavarjaival állítsa be a vizsgált pontot úgy, hogy nagyjából az eredeti középpont és a legtávolabbi pont távolságának a közepére kerüljön. Ezzel az objektív középpontja közelebb kerül az asztal középpontjához.

6. Állítsa be a mintát (az objektív központosító csavarjait nem mozgatva!) úgy, hogy a vizsgálandó pont ismét a fonalkereszt középpontjához essen.

7. Ellenőrizze, hogy a vizsgálandó pont az asztal forgatása során a középpontban marad-e. Ha nem, akkor ismételje meg a fenti lépéseket.

Minden egyes objektívet külön kell középpontba állítani. Az analizátor, illetve



analizátor/Bertrand-lencse modul hátoldalán van egy mágneses terület, ahol a központosító csavarokat tárolhatja.

Leica DM750 P Kézikönyv 33

Page 34

A Bertrand-lencse használata

Ha analizátor/Bertrand-lencse modullal rendelkezik, akkor a mikroszkóp



konoszkópikus képalkotásra is képes.

1. Állítsa be középre a mintának azt a területét, melyet (a Bertrand-lencse segítségével) kúpos fényben szeretne megvizsgálni.

2. A felső kapcsolót a "B" állásba húzva hajtsa a sugármenetbe a Bertrand-lencsét. Ellenőrizze, hogy a polarizátor és az analizátor is a benne legyen a sugármenetben.

A szemlencsékbe nézve ekkor látható lesz a minta tengelyképe.



3. Szükség esetén a mellékelt eszközökkel elvégezheti a Bertrand-lencse központosítását is.

4. Ha olyan analizátor/Bertrand-lencse modullal rendelkezik, melyen a Bertrandlencse fókuszálható, akkor a felső kapcsoló karjának elforgatásával tudja a képet élesre állítani.

Leica DM750 P Kézikönyv 34

Page 35

Automatikus kikapcsolás

A Leica DM750 P automatikus kikapcsolás funkcióval is rendelkezik. Ha a fény-



erőt 2 órán keresztül nem módosítja, a megvilágítás automatikusan kikapcsol.

Ϙ Ez a funkció (automatikus kikapcsolás)

alapértelmezésben aktiválva van.

Az automatikus kikapcsolás funkció módosítása

1. Tekerje le a fényerőszabályzót a legkisebb erősségre.

2. Kapcsolja be a hálózati kapcsolót.

3. 5 másodpercen belül tekerje fel a fényerőszabályzót a legnagyobb erősségre, majd tekerje le a legkisebbre.

Ϙ A LED-es megvilágító felvillan annak jelzé-

sére, hogy az automatikus kikapcsolást módosította.

Ϙ Ha az automatikus kikapcsolás le van tiltva,

akkor a LED-es megvilágító kétszer lassan felvillan.

Ϙ Ha az automatikus kikapcsolás be van

kapcsolva, akkor a LED-es megvilágító háromszor gyorsan felvillan.

Ha a mikroszkóp áramellátását lekapcsolja, majd vissza, akkor a legutolsó



beállítás lesz érvényben, melyet a LED-es megvilágító nem fog felvillanással jelezni.

Leica DM750 P Kézikönyv 35

Page 36

Használat!

Leica DM750 P Kézikönyv 36

Page 37

Kezdés... Bekapcsolás... Használat!

Már csak annyi teendője maradt, hogy objektívet váltson, valamint a kondenzort és a diafragmát az objektív nagyításának megfelelően beállítsa, s ezután csak a látványt kell élveznie...

Leica DM750 P Kézikönyv 37

Page 38

A mikroszkóp karbantartása

Leica DM750 P Kézikönyv 38

Page 39

Általános karbantartás

Általános

A mikroszkópot mindig két kézzel fogja meg. Erre a célra szolgál a hátsó részen

•

található fogantyú, és az elülső perem.

Ϙ A kábeltartóra feltekerheti a kábelt, hogy az

mindig a kellő hosszúságú legyen.

Ϙ A tartozékok megfelelő tárolásával biztosít-

hatja, hogy ne sérülhessenek meg, illetve ne veszhessenek el. Ennek érdekében az analizátor/Bertrand-lencse modul hátoldalán tárolóhelyek vannak a központosító csavarok és a kompenzátorok számára.

Leica DM750 P Kézikönyv 39

Page 40

Általános karbantartás (folyt.)

Ϙ A kitűnő optikai teljesítmény feltétele, hogy

az optikai részegységeket tisztán tartsa.

Ϙ A nem használt mikroszkópot mindig

takarja le a mellékelt műanyag porvédő huzattal.

Ϙ Ha bármely optikai rész poros vagy piszkos

lesz, fecskendővel fújja le vagy teveszőr ecsettel seperje le róla a port.

Ϙ Az optikai felületekről a szennyeződést

puha, nem szöszölődő ruhával, a szemüvegekhez való törlőkendővel vagy vattatamponnal törölje le. Ennek során metanolt vagy normál ablaktisztítót is használhat. Ne használjon etil-alkoholt!

Ϙ Oldószereket csak nagyon kis mennyiség-

ben használjon! A ruhát, törlőkendőt vagy vattatampont csak annyira nedvesítse be, hogy az oldószer lencse körül ne folyhasson ki!

Ϙ A mikroszkópnak a porra, piszokra és olajra

legérzékenyebb része az objektív alsó lencsetagja. Ha azt tapasztalja, hogy a kép nem eléggé kontrasztos, elmosódott vagy életlen, akkor egy nagyítóval alaposan ellenőrizze alsó lencsék állapotát.

Ϙ A kisebb nagyítású objektívek viszony-

lag nagy alsó lencsével rendelkeznek, így ezeket meg lehet tisztítani egy, az ujj köré tekert és metanollal megnedvesített ruhával. Ne használjon etil-alkoholt!

Ϙ A 40× és 100× objektívek tisztítása nagyobb

odaﬁgyelést igényel. Kérjük, ügyeljen a következőkre: Annak érdekében, hogy a nagyfelbontású lencsék minél síkabb képet adjanak, ezek egy apró konkáv előtétlen-

csével rendelkeznek, melynek igen kicsi a görbületi sugara. Ennek a lencsének a felületét egy fogpiszkálóra tekert vattadarabbal vagy egy tisztítópálcikával lehet letisztítani. Nedvesítse meg a vattapamacsot metilalkohollal, és nyomja össze addig, míg majdnem teljesen száraz nem lesz. A lencse letörlése során ne nyomja meg a lencsét és kerülje a dörzsölést. Ügyeljen arra, hogy a vattapamacs hegye hozzáérjen a lencséhez. Az objektív tisztaságát a letörlés után nagyítóval ellenőrizze.

Ϙ Ha a mikroszkóp tubusát ki kell vennie a

helyéről, ügyeljen rá, hogy ne érjen hozzá az alul elhelyezkedő lencsékhez (a tubus alján). A lencsék felületére kerülő ujjlenyomatok a kép tisztaságát erősen csökkentik. Ezeket a lencséket a fent leírt módon lehet tisztítani.

Leica DM750 P Kézikönyv 40

Page 41
