LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

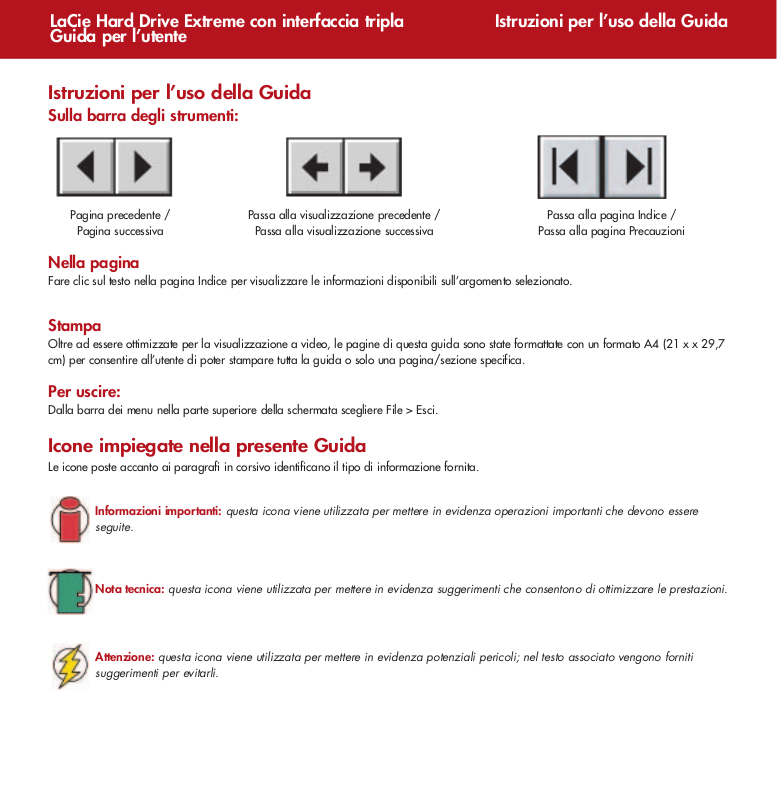

Istruzioni per l’uso della Guida

Sulla barra degli strumenti:

Istruzioni per l’uso della Guida

Pagina precedente /

Pagina successiva

Passa alla visualizzazione precedente /

Passa alla visualizzazione successiva

Passa alla pagina Indice /

Passa alla pagina Precauzioni

Nella pagina

Fare clic sul testo nella pagina Indice per visualizzare le informazioni disponibili sull’argomento selezionato.

Stampa

Oltre ad essere ottimizzate per la visualizzazione a video, le pagine di questa guida sono state formattate con un formato A4 (21 x x 29,7 cm) per consentire all’utente di poter stampare tutta la guida o solo una pagina/sezione specifica.

Per uscire:

Dalla barra dei menu nella parte superiore della schermata scegliere File > Esci.

Icone impiegate nella presente Guida

Le icone poste accanto ai paragrafi in corsivo identificano il tipo di informazione fornita.

Informazioni importanti:

seguite.

Nota tecnica:

questa icona viene utilizzata per mettere in evidenza suggerimenti che consentono di ottimizzare le prestazioni.

questa icona viene utilizzata per mettere in evidenza operazioni importanti che devono essere

Attenzione:

suggerimenti per evitarli.

questa icona viene utilizzata per mettere in evidenza potenziali pericoli; nel testo associato vengono forniti

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

Indice

Sezione preliminare 4 Precauzioni 6

1. Introduzione 7

1.1. Presentazione dell’unità LaCie 7

1.2 La gestione del calore nelle unità disco 8

2. Informazioni sull’unità LaCie 10

2.1. Requisiti minimi di sistema 10

2.2. Contenuto della confezione e viste dell’unità 11

2.2.1. Contenuto della confezione 11

2.2.2. Viste dell’unità 12

2.3. Cavi e connettori 14

2.3.1. FireWire 14

2.3.2. USB 15

3. Installazione dell’unità LaCie 16

3.1. Collegamento dei cavi di alimentazione 17

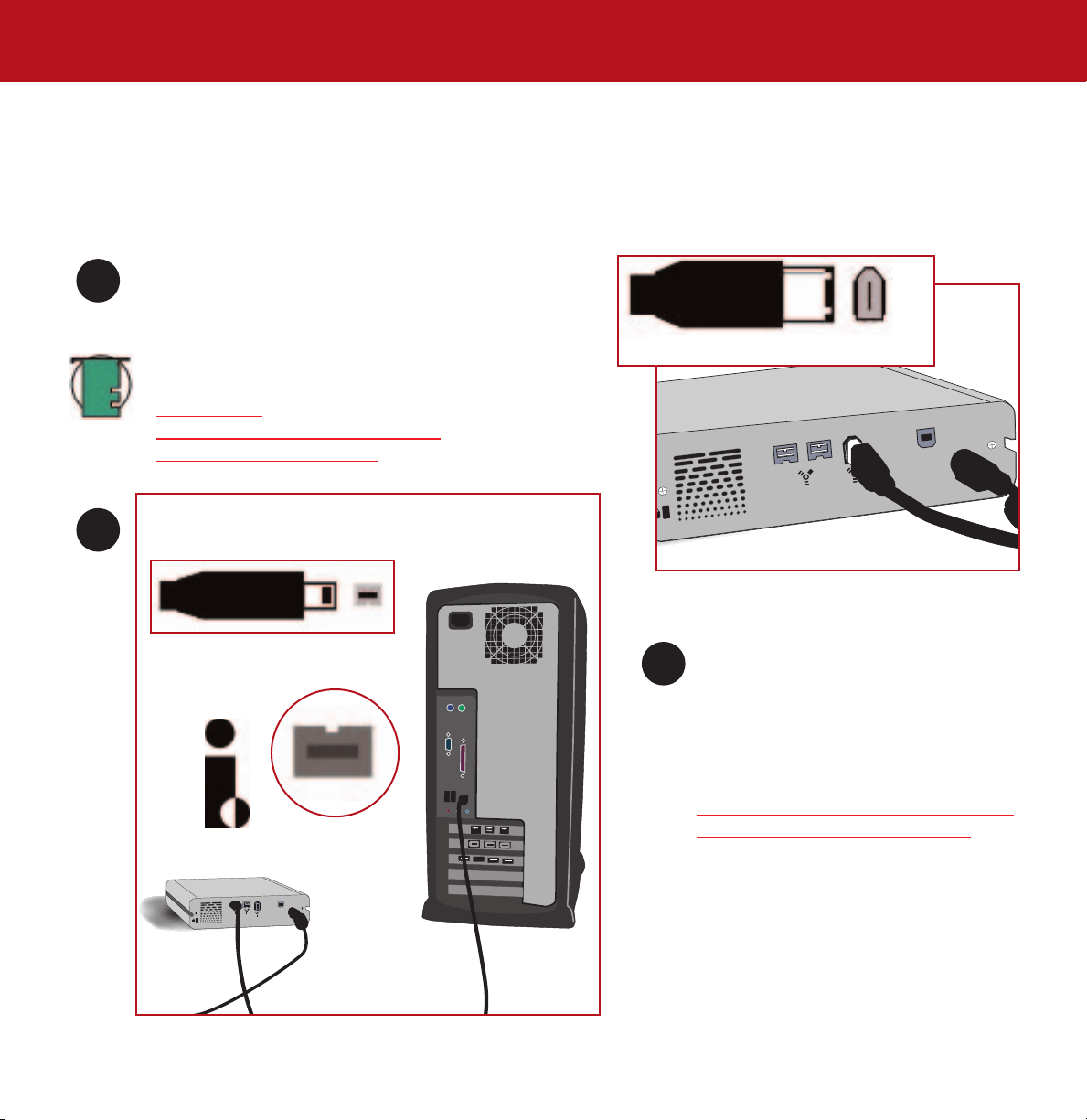

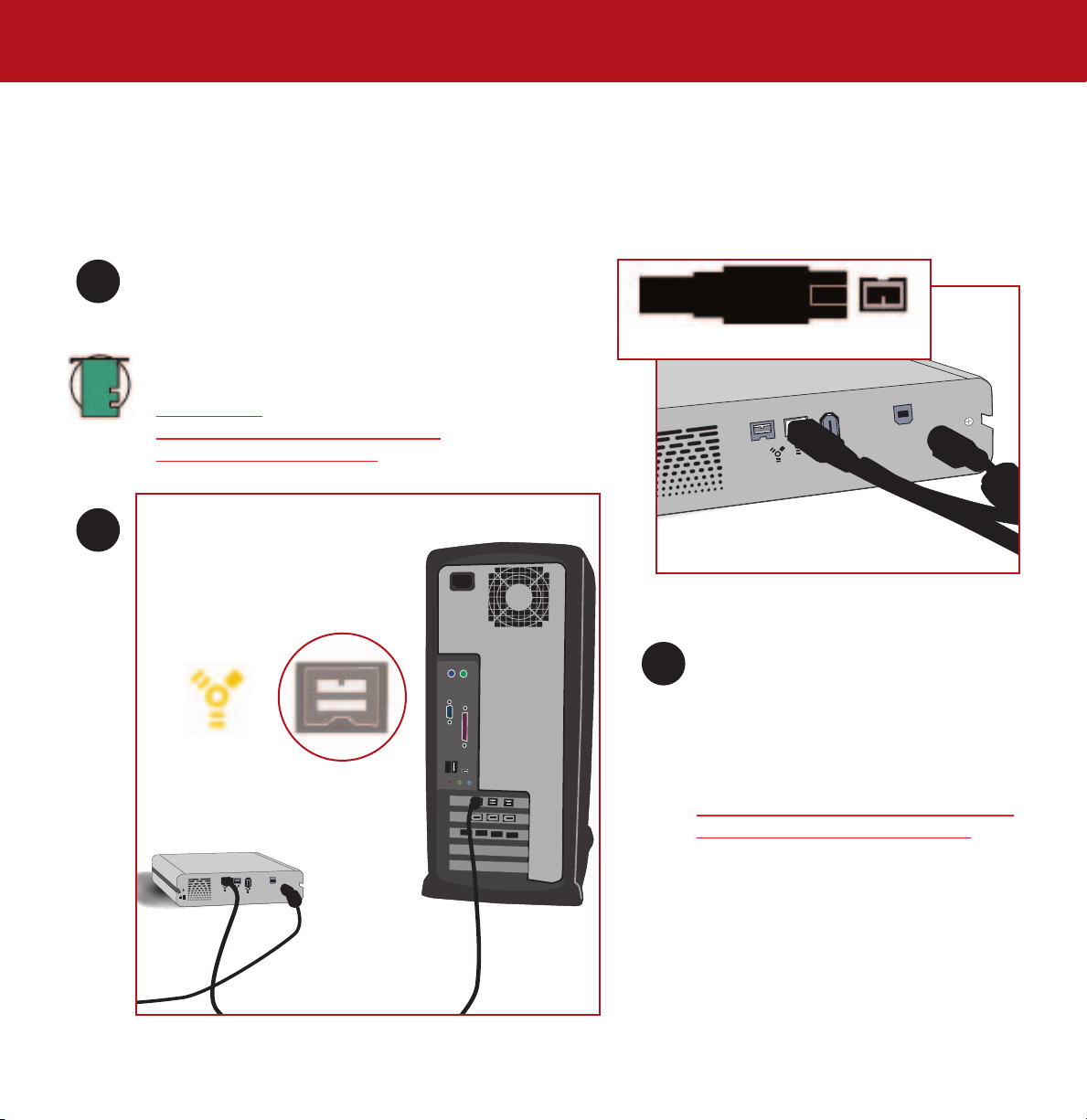

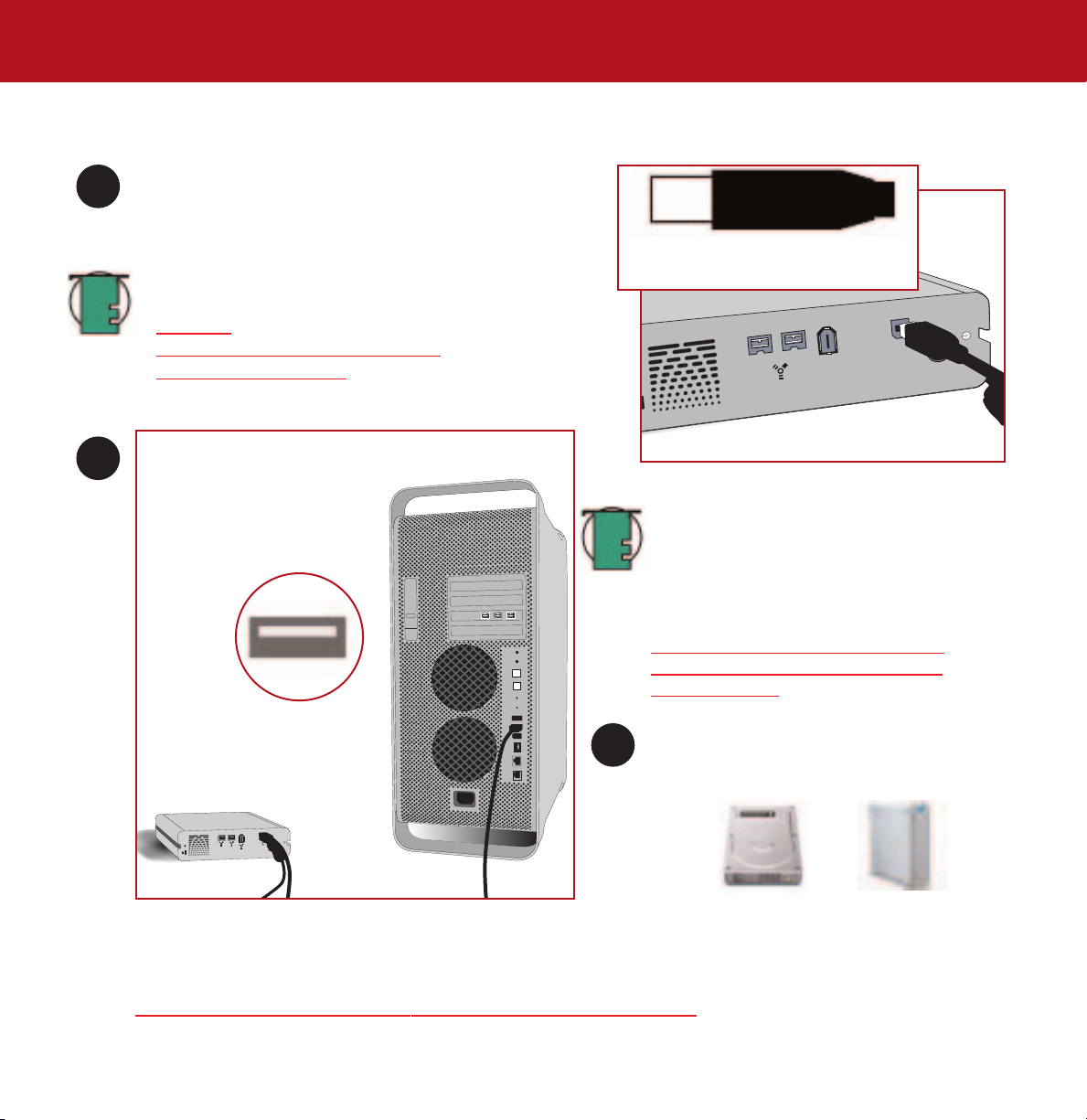

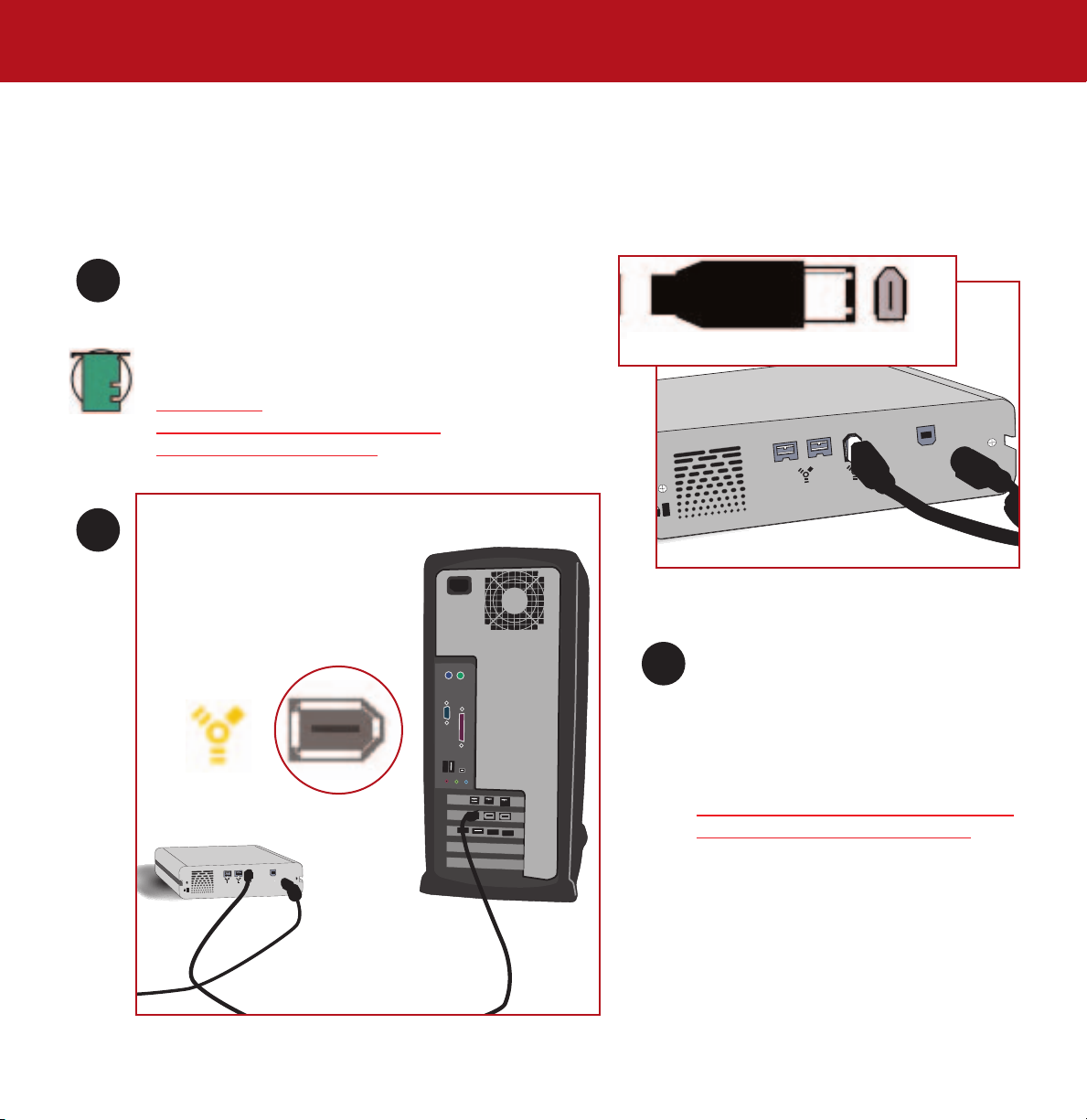

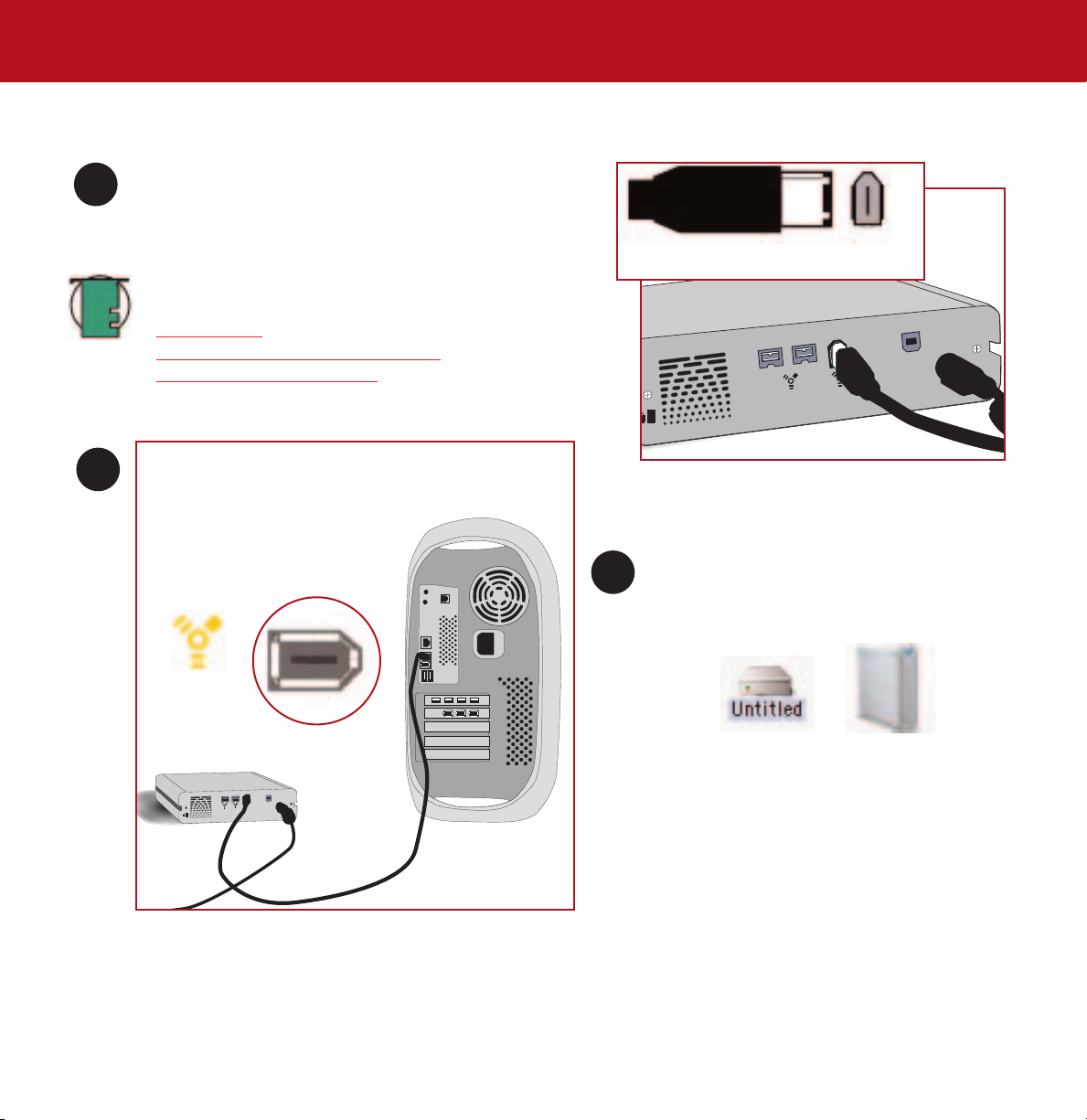

3.2. Collegamento del cavo di interfaccia 18

3.2.1. Utenti Mac 18

3.2.2. Utenti Windows 26

3.3. Installazione di più periferiche 31

3.3.1. FireWire 31

3.3.2. USB 32

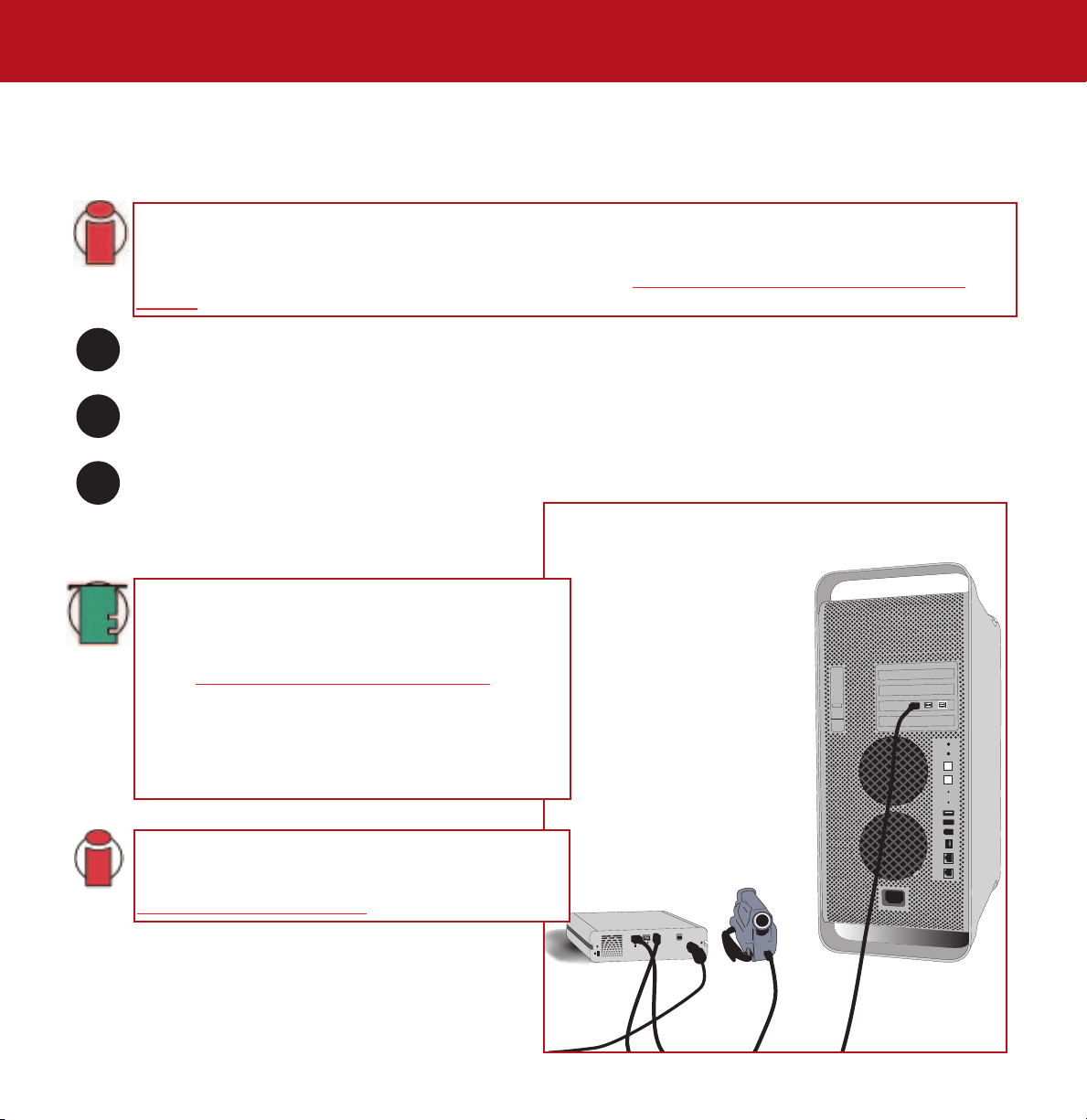

3.3.3. Collegamento di videocamere digitali all’unità 33

3.4. Scollegamento dell’unità LaCie 34

3.5. Passaggio da una connessione USB a una FireWire 35

4. Utilizzo dell’unità LaCie 36

4.1. Formattazione e suddivisione in partizioni dell’unità LaCie 37

4.1.1. Utenti Mac 37

4.1.2. Utenti Windows 39

5. Consigli tecnici 41

5.1. Formati di file system 41

5.1.1. Utenti Mac 41

5.1.2. Utenti Windows 42

Indice

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

5.2. Spazio di archiviazione disponibile 43

5.3. Ottimizzazione del trasferimento dati 43

5.3.1. Porte e prestazioni dell’interfaccia FireWire 800 44

5.3.2. Porte e prestazioni dell’interfaccia Hi-Speed USB 2.0 45

5.4. Confronto tra le interfacce Hi-Speed USB 2.0, FireWire 400 e FireWire 800 46

6. FireWire: domande e risposte 47

7. USB: domande e risposte 49

8. Diagnostica 51

8.1. Utenti Mac 52

8.2. Utenti Windows 57

9. Assistenza tecnica 61

10. Garanzia 63 Glossario 64

Indice

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

Copyright © 2005 LaCie. Tutti i diritti riservati. La presente pubblicazione non può essere riprodotta, salvata su dispositivi di archiviazione, né trasmessa in alcuna forma e tramite alcun mezzo elettronico o meccanico (fotocopiatrice, registratore o altro) per intero o in parte, senza la preventiva autorizzazione scritta di LaCie.

Marchi commerciali

Apple, Mac, Macintosh e FireWire sono marchi registrati di Apple Computer, Inc. Microsoft, Windows 98, Windows 98 SE, Windows 2000, Windows Millennium Edition e Windows XP sono marchi registrati di Microsoft Corporation. Sony e iLink sono marchi registrati di Sony Electronics. Gli altri marchi citati in questa Guida appartengono ai rispettivi proprietari.

Variazioni

La presente Guida ha scopo puramente informativo e può essere modificata senza preavviso. Sebbene questo documento sia stato compilato con la massima accuratezza, LaCie non si assume alcuna responsabilità riguardo a errori o omissioni eventuali e all’impiego delle informazioni contenute. LaCie si riserva il diritto di modificare o rivedere il prodotto e la guida senza alcuna limitazione e senza obbligo di preavviso.

Normative FCC (Federal Communications Commissions) sulle interferenze in radiofrequenza

Sezione preliminare

Pagina 4

Attenzione:

NOTA: questo dispositivo è stato collaudato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe A, ai sensi della Parte 15 delle Normative FCC. Questi limiti sono stati delineati per fornire una protezione ragionevole contro le interferenze dannose nelle installazioni commerciali. Il presente dispositivo genera, impiega e può irradiare onde in radiofrequenza; se non viene installato e utilizzato secondo le istruzioni fornite, può causare interferenze nelle comunicazioni radio. L’uso di questo dispositivo in aree residenziali può provocare interferenze dannose che dovranno essere rimosse a spese dell’utente.

NOTA: il presente dispositivo è stato collaudato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. I valori limite intendono assicurare ragionevoli margini di protezione dalle interferenze in caso di installazione in una zona residenziale. Questo dispositivo genera, impiega e può emettere onde radio e può causare interferenze dannose alle comunicazioni radio se non viene installato ed utilizzato secondo le istruzioni. Non viene comunque garantita l’assenza completa di interferenze in situazioni particolari. Se il dispositivo causa interferenze e disturbi alla ricezione radio o televisiva (evento che può essere accertato spegnendo e riaccendendo l’unità), l’utente può cercare di risolvere il problema applicando una o più delle seguenti misure:

• Modificando l’orientamento o la posizione delle antenne riceventi

• Aumentando la distanza tra il dispositivo e l’unità ricevente

• Collegando l’apparecchiatura a una presa di corrente o ad un diverso circuito elettrico rispetto a quelli dell’unità ricevente

• Consultando il rivenditore o un tecnico radiotelevisivo qualificato per assistenza.

modifiche non autorizzate dal produttore possono annullare il diritto dell’utente ad utilizzare l’unità.

LaCie Hard Drive Extreme con interfaccia tripla

Conforme agli standard FCC

PER LA CASA O L’UFFICIO

LaCie Hard Drive Extreme con interfaccia tripla

Sezione preliminare

Guida per l’utente

Dichiarazione di conformità con le norme canadesi

Il presente dispositivo digitale di Classe A è conforme ai requisiti previsti dalle norme canadesi relative ai dispositivi che causano interferenze.

Dichiarazione del costruttore relativa alle certificazioni CE

LaCie dichiara sotto la propria responsabilità che il presente prodotto è conforme ai seguenti standard normativi europei:

Classe B EN60950, EN55022, EN50082-1, EN61000-3-2 con riferimento alle seguenti direttive: 73/23/CEE Direttiva sulle apparecchiature a bassa tensione 89/336/CEE Direttiva sulla compatibilità elettromagnetica

Questo simbolo, riportato sul prodotto o sulla confezione, indica che il prodotto non deve essere smaltito come un normale rifiuto domestico, ma consegnato agli speciali punti di raccolta specializzati nel riciclaggio di apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio dei rifiuti contribuisce a preservare le risorse naturali e a proteggere la salute delle persone e l’ambiente. Per ulteriori informazioni sui punti di raccolta e di riciclaggio della propria area, rivolgersi al comune o al servizio di raccolta rifiuti della propria zona oppure al negozio presso cui è stato acquistato il prodotto.

Pagina 5

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

Precauzioni

Pagina 6

Sicurezza e tutela della salute

La manutenzione dell’unità deve essere effettuata solo da personale qualificato e debitamente autorizzato.

• Leggere attentamente la presente guida per l’utente e seguire le procedure corrette durante la messa in servizio dell’unità.

• Non aprire il disco fisso e non cercare di smontarlo o modificarlo. Non inserire oggetti metallici nell’unità per evitare rischi di scosse elettriche, incendio, corto circuiti o emissioni pericolose. Il disco fisso non contiene componenti la cui manutenzione o riparazione può essere effettuata dall’utente. Se si riscontrano problemi di funzionamento, fare ispezionare l’unità da personale dell’Assistenza tecnica LaCie.

• Non lasciare l’unità esposta alla pioggia, né utilizzarla vicino all’acqua o in presenza di umidità. Non collocare sull’unità oggetti contenenti liquidi, per evitare che penetrino nelle aperture, al fine di escludere il rischio di scosse elettriche, corto circuiti, incendio e lesioni personali.

Precauzioni generiche

• Non esporre l’unità a temperature inferiori a 5°C o superiori a 35°C per evitare di danneggiare l’unità o deformare il casing. Non collocare l’unità vicino a fonti di calore né esporla ai raggi solari, nemmeno attraverso la finestra. Non collocare l’unità in ambienti troppo freddi o troppo umidi.

• Staccare la spina del disco fisso dalla presa elettrica quando, a causa delle condizioni atmosferiche, le linee elettriche possono essere colpite da fulmini e quando l’unità non viene utilizzata per un lungo periodo. In questo modo si riduce il rischio di scosse elettriche, corto circuiti o incendi.

• Utilizzare solo l’alimentatore fornito con l’unità.

• Non utilizzare il disco fisso in prossimità di altri elettrodomestici, quali televisori, radio o altoparlanti, per evitare possibili interferenze che pregiudicherebbero il funzionamento degli altri apparecchi.

• Non collocare l’unità in prossimità di fonti di interferenze magnetiche, ad esempio monitor, televisori e altoparlanti. Le interferenze magnetiche possono pregiudicare il funzionamento e la stabilità del disco fisso.

• Non appoggiare oggetti pesanti sopra l’unità ed evitare di applicare una forza eccessiva su di essa.

• Non applicare una forza eccessiva sull’unità. Nel caso in cui si verifichi un problema, consultare la Sezione “Diagnostica” più avanti in questa guida.

• Proteggere il disco fisso dalla polvere durante l’impiego e la conservazione. La polvere può accumularsi all’interno dell’unità, aumentando i rischi di danni o malfunzionamenti.

• Non pulire le superfici esterne dell’unità con benzene, diluenti per vernici, detergenti o altri prodotti chimici. Tali sostanze possono deformare e scolorire il case. Usare invece un panno soffice asciutto.

Attenzione:

LaCie non garantisce in nessuna circostanza il recupero o il ripristino dei dati in caso di danni o perdita riconducibili all’uso dell’unità LaCie. Per prevenire possibili perdite di dati, LaCie consiglia vivamente di effettuare conservarne ad esempio una su un’unità disco esterna e l’altra sull’unità disco interna, oppure su un’altra unità disco esterna o su un supporto di storage rimovibile come CD, DVD o nastro. LaCie offre una linea completa di unità CD, DVD e a nastro. Per ulteriori informazioni sul backup, fare riferimento al White Paper LaCie che descrive i metodi e le tecnologie per il backup.

la garanzia dell’unità può decadere se non vengono rispettate le precauzioni indicate.

due copie dei dati e di

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

1. Introduzione

Congratulazioni per aver acquistato la nuova unità LaCie Hard Drive Extreme con interfaccia tripla. Questa unità disco a tre interfacce combina compatibilità, comodità e un ampio spazio di archiviazione per una migliore gestione dei dati. La nuova unità LaCie esterna è multi-piattaforma, pertanto può essere utilizzata sia con Mac che con PC, collegata ad interfacce FireWire 800, FireWire, iLink/DV o High-Speed USB 2.0 e personalizzata, a livello di formati e partizioni, a seconda delle esigenze.

L’unità disco fisso LaCie è indicata per una vasta gamma di sistemi professionali che gestiscono un elevato numero di operazioni, quali:

• Workstation

• Editing audio/video

• Gestione di database

Progettata per l’uso in qualsiasi ambiente di lavoro, la nuova unità LaCie Hard Drive Extreme con interfaccia tripla può essere montata sulla base verticale LaCie (fornita in dotazione), installata su un rack per scrivania LaCie (acquistabile a parte) o montata su rack standard da 19”, mediante il kit per il montaggio in rack LaCie (acquistabile a parte).

1. Introduzione

Pagina 7

1.1. Presentazione dell’unità LaCie

• Può essere collegata a tutte le interfacce FireWire e USB standard.

• Consente di effettuare il backup dell’unità disco interna del computer.

• Semplifica la memorizzazione e lo scambio di dati tra computer diversi.

• Collegate le periferiche FireWire/iLink/Dv in cascata direttamente al vostro drive.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

1. Introduzione

Pagina 8

1.2 La gestione del calore nelle unità disco

DESIGN FINALIZZATO A DISSIPARE IL CALORE

Il casing in metallo dell’unità LaCie d2 è ideale per dissipare naturalmente il calore rilasciato dall’unità interna. Lo speciale design contribuisce infatti ad allontanare il calore dall’interno dell’unità verso il casing esterno, che lo assorbe e lo dissipa verso l’esterno grazie alla sua ampia superficie. Una corretta dissipazione del calore evita che l’unità interna venga danneggiata e ne prolunga la vita utile e l’affidabilità. È quindi normale che il casing esterno sia caldo al tatto. Per favorire la circolazione dell’aria all’interno del casing, è sempre utile verificare che le prese d’aria delle mascherine posteriore e anteriore non siano ostruite.

VENTOLA O NON VENTOLA?

Il casing è di per sé appositamente studiato per dissipare il calore anche in assenza di ventola. La maggior parte delle unità (con 1- 3 piatti interni*) disponibili in commercio alla data della presente pubblicazione non dispone di ventole. La ventola può invece essere necessaria per le unità più grandi (con 3-5 piatti interni*). Per sapere se l’unità utilizzata include una ventola, consultare il codice prodotto e la scheda tecnica.

UNITà CON VENTOLA

La “ventola intelligente” installata su alcune unità LaCie d2, Big o Bigger Disk si avvia solo quando il calore all’interno del casing raggiunge una certa temperatura. La ventola è comunque sempre in funzione, ma gira ad una velocità così bassa da essere estremamente silenziosa. Se la temperatura è eccessivamente alta (ad esempio in estate o nel caso in cui l’unità venga impilata, ecc.), la ventola rileva questa condizione e inizia a girare a una velocità maggiore. Quando il calore all’interno del casing diminuisce, la ventola intelligente rallenta o si ferma automaticamente, garantendo la massima silenziosità dell’ambiente di lavoro.

*Informazione indicativa: il numero può variare a seconda dei modelli di unità interne, produttori e nuove tecnologie.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

INSTALLAZIONE DELL’UNITÀ IN VERTICALE, IMPILATA O IN RACK

L’installazione dell’unità in verticale favorisce la dissipazione del calore (1). Se si impilano più unità LaCie, è invece importante verificare che vengano sempre inseriti i piedini in gomma inclusi nella parte inferiore di ciascuna unità (2). Questo accorgimento permette all’aria di circolare meglio tra le unità e consente di dissipare efficacemente il calore, soprattutto se le unità LaCie non sono munite di ventola. LaCie sconsiglia di impilare o montare su rack più di 3 unità d2, 2 unità Big Disk o 2 unità Bigger Disk (3) e (4), soprattutto se si prevede di utilizzarle insieme.

1. Introduzione

Pagina 9

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

2. Informazioni sull’unità LaCie

2.1. Requisiti minimi di sistema

2. Informazioni sull’unità LaCie

Pagina 10

Utenti Mac

FireWire 800

Requisiti hardware per FireWire 800:

• Processore G4 con scheda di interfaccia FireWire 800/IEEE 1394b Requisiti di sistema per FireWire 800:

• OS 10.2.4 o versioni successive

FireWire

Requisiti hardware per FireWire 400:

• Processore G3 o più potente con scheda di interfaccia FireWire 400/IEEE 1394a Requisiti di sistema per FireWire 400:

• OS 9.x (supporto Apple FireWire 2.3.3 e versioni successive) e

10.x

Hi-Speed USB 2.0

Requisiti hardware per USB:

• Processore G3 o più potente con scheda di interfaccia USB 2.0 o

1.1 Requisiti di sistema per USB:

• OS 9.x e 10.x (supporto Apple USB 1.3.5 e versioni successive)

Utenti Windows

FireWire 800

Requisiti hardware per FireWire 800:

• Processore Pentium III o compatibile più potente con scheda di interfaccia FireWire 800/IEEE 1394b

• Almeno 128 MB di RAM Requisiti di sistema per FireWire 800:

• Windows 2000 e Windows XP

FireWire/IEEE 1394/iLink

Requisiti hardware per FireWire 400:

• Processore Pentium II o processore compatibile più potente, con scheda di interfaccia FireWire/IEEE 1394/iLink (compatibile con SBP-2) e supporto per periferiche di storage.

• Almeno 64 MB di RAM Requisiti di sistema per FireWire 400:

• Windows 2000 e Windows XP

Hi-Speed USB 2.0

Requisiti hardware per USB:

• Processore Pentium II o processore compatibile più potente con scheda di interfaccia USB 2.0 o 1.1

• Almeno 32 MB di RAM Requisiti di sistema per USB:

• Windows 2000 e Windows XP

LaCie Hard Drive Extreme con interfaccia tripla

2. Informazioni sull’unità LaCie

Guida per l’utente

2.2. Contenuto della confezione e viste dell’unità

2.2.1. Contenuto della confezione

Pagina 11

Unità LaCie Hard Drive Extreme con interfaccia

tripla e kit base dell’unità

Alimentatore esterno

Cavo FireWire 800 da 9/9 pin

Cavo FireWire 400 da 6/6 pin

Cavo iLink/DV da 6/4 pin

Cavo Hi-Speed USB 2.0

CD-ROM contenente il software di storage LaCie

Informazioni importanti:

da riparare deve essere restituita nell’imballaggio originale.

conservare l’imballaggio in cui viene fornita l’unità. In caso di riparazione o manutenzione l’unità

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

2.2.2. Viste dell’unità

2.2.2.1. Vista frontale

2. Informazioni sull’unità LaCie

Pagina 12

LED di alimentazione/di attività

Il LED si illumina in modo fisso ad indicare che l’unità è in funzione e lampeggia per indicare attività del disco.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

2.2.2.2. Vista posteriore

2. Informazioni sull’unità LaCie

Pagina 13

Presa cavo alimentazione - indica il punto in cui deve essere collegato l’alimentatore a corrente alternata fornito con l’unità.

Consultare la sezione 3.1. Collegamento dei cavi di alimentazione Presa di ventilazione - fori che consentono di raffreddare l’unità durante l’uso. Fare attenzione a non ostruirli

durante l’uso. Scanalature per il montaggio su rack - queste scanalature vengono utilizzate per montare l’unità sul rack utilizzando l’apposito kit

di montaggio su scrivania (acquistabile a parte) o su rack standard da 19” mediante il kit per il montaggio su rack LaCie (acquistabile a parte).

Etichetta con numero di serie - riporta il numero di serie dell’unità LaCie. Prendere nota del numero di serie e conservarlo in un

luogo sicuro per averlo sempre a disposizione nel caso in cui sia necessario rivolgersi al Servizio di assistenza tecnica LaCie per problemi relativi al funzionamento dell’unità. Il numero di serie è utile anche in caso di perdita o furto dell’unità.

per ulteriori informazioni.

Porta Hi-Speed USB 2.0 - indica il punto in cui deve essere collegato il cavo Hi-Speed USB 2.0 fornito con l’unità. Consultare la

sezione 3.2. Collegamento del cavo di inter Porte FireWire 800 - indica il punto in cui deve essere collegato il cavo FireWire 800 fornito con l’unità. Consultare la sezione

3.2. Collegamento del cavo di inter

Porta FireWire 400 - indica il punto in cui deve essere collegato il cavo FireWire 400 o iLink/DV fornito con l’unità. Per ulteriori

informazioni, consultare la sezione 3.2. Collegamento del cavo di inter Presa per il sistema di blocco - questa presa viene utilizzata per il collegamento di un sistema antifurto, come il Sistema LaCie

Security Lock, che consente di proteggere ulteriormente l’unità. Per informazioni più dettagliate sul collegamento del sistema antifurto, consultare la documentazione fornita con il sistema stesso.

faccia per ulteriori informazioni.

faccia.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

2.3. Cavi e connettori

2. Informazioni sull’unità LaCie

Pagina 14

2.3.1. FireWire

La tecnologia FireWire 400, conosciuta anche con il nome di IEEE 1394, è una tecnologia di input/output seriale ad alta velocità che consente di collegare periferiche a un computer o altre periferiche. FireWire 800 è l’implementazione del nuovo standard IEEE 1394b.

FireWire 800 sposta i limiti della velocità ancora più in alto, in quanto offre una maggiore larghezza di banda, oltre a consentire l’installazione delle periferiche anche a distanze maggiori. FireWire 800 è la soluzione ideale per le applicazioni che utilizzano molta larghezza di banda, come le applicazioni audio, video e grafiche. I vantaggi dell’interfaccia FireWire 800 comprendono:

• Architettura modulare: l’interfaccia FireWire 800 riduce i ritardi dovuti alle negoziazioni di rete e alla distorsione dei segnali, aumentando la velocità effettiva

• Compatibilità con le tecnologie precedenti: i cavi con adattatore permettono il collegamento delle periferiche FireWire 400 alla porta FireWire 800

FireWire 400 e FireWire 800 condividono inoltre le seguenti caratteristiche:

• Collegabile a caldo (hot plug): consente di aggiungere e rimuovere le periferiche con il computer acceso

• Trasmissione isosincrona dei dati: senza perdita di frame. FireWire supporta la trasmissione dei dati in tempo reale

• Flessibile: consente il collegamento di un massimo di 63 periferiche su un unico bus

Per ulteriori informazioni sull’uso e le funzionalità della tecnologia FireWire, consultare la sezione 6. Fir

eWire: domande e risposte.

Icone FireWire

Queste icone permettono di identificare facilmente l’interfaccia FireWire. Tali icone sono riportate sui cavi FireWire e accanto alle porte di collegamento di alcuni computer.

Icona FireWire

Icona iLink

Icona DV

Cavi FireWire

Esistono due categorie di cavi FireWire in commercio: cavi FireWire 800 (da 9/9 pin, 9/6 pin e 9/4 pin) e cavi FireWire originali da 6/6 pin e 6/4 pin.

Cavo da 9/9 pin: viene utilizzato per il collegamento di periferiche FireWire 800 a porte FireWire 800.

Cavo da 6/6 pin: viene utilizzato per il collegamento di periferiche FireWire 400 a porte FireWire 400.

Cavo da 6/4 pin: viene utilizzato per il collegamento di periferiche FireWire 400 a porte iLink/DV.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

2. Informazioni sull’unità LaCie

Pagina 15

2.3.2. USB

USB è una tecnologia di input/output seriale utilizzata per il collegamento di periferiche a un computer o ad altre periferiche. Hi-Speed USB 2.0, l’ultima implementazione di questo standard, garantisce la larghezza di banda e le velocità di trasferimento dati necessarie per supportare periferiche ad alta velocità come le unità disco fisso, le unità CD/DVD e le fotocamere digitali.

Vantaggi dello standard USB

• Compatibilità con le tecnologie precedenti: Hi-Speed USB 2.0 è conforme alle specifiche USB originali.

• Collegabile “a caldo”: consente di aggiungere o rimuovere periferiche senza arrestare o riavviare il computer.

Per ulteriori informazioni sull’uso e le funzionalità della tecnologia USB, consultare la sezione

7. USB: domande e risposte

Icone USB

Queste icone permettono di identificare facilmente le interfacce USB. Tali icone sono riportate sui cavi USB e accanto alle porte di collegamento di alcuni computer.

Icona USB 2.0

Icona USB 1.1

Cavi USB

L’unità LaCie viene fornita con un cavo Hi-Speed USB 2.0 omologato per l’interfaccia USB 2.0, per garantire trasferimenti dati estremamente veloci quando viene collegata a una porta Hi-Speed USB 2.0. Il cavo può essere utilizzato anche per i collegamenti a una porta USB, tuttavia in questo caso la velocità massima consentita sarà quella dell’interfaccia USB 1.1.

Cavo Hi-Speed USB 2.0: utilizzabile per collegare periferiche USB a porte USB.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

3. Installazione dell’unità LaCie

Pagina 16

3. Installazione dell’unità LaCie

Installare e collegare l’unità LaCie è davvero semplice e prevede due sole operazioni:

1) Collegamento del cavo di alimentazione all’unità e a una presa

2) Collegamento del cavo di interfaccia all’unità e al computer.

Essendo compatibile con tre interfacce diverse e con Mac e Windows, l’unità LaCie Hard Drive Extreme con interfaccia tripla offre agli utenti più opzioni di connettività. Le procedure sono suddivise in sezioni in base al sistema operativo (Mac o Windows) e al tipo di cavo di interfaccia (FireWire 800, FireWire 400, iLink e Hi-Speed USB 2.0) utilizzato.

Questo capitolo contiene inoltre informazioni utili su come collegare videocamere digitali all’unità LaCie o più periferiche, nonché una descrizione delle procedure da seguire per disconnettere l’unità e passare da un’interfaccia a un’altra.

Per iniziare, consultare la sezione 3.1. Collegamento dei cavi di alimentazione

Attenzione:

È tuttavia utile tenere in considerazione alcune importanti precauzioni sull’ubicazione quando si installa l’unità. Collocare l’unità in un luogo adeguatamente ventilato, non ostruire la presa di ventilazione sul retro dell’unità e lasciare libera l’area nella parte anteriore dell’unità per consentire un'adeguata circolazione dell’aria. Prima di montare l’unità su rack o impilarla, tenere presente quanto segue:

• Non impilare più di due unità alla volta.

• Far aderire i piedini in gomma nella parte inferiore delle unità.

• Se l’unità viene installata su un rack da 19”, scegliere un locale climatizzato, facendo attenzione a non avvicinare cavi e altri oggetti al retro dell’unità e a non sovrapporre più di due unità alla volta.

il casing in alluminio dell’unità LaCie Hard Drive Extreme con interfaccia tripla contribuisce a dissipare il calore.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

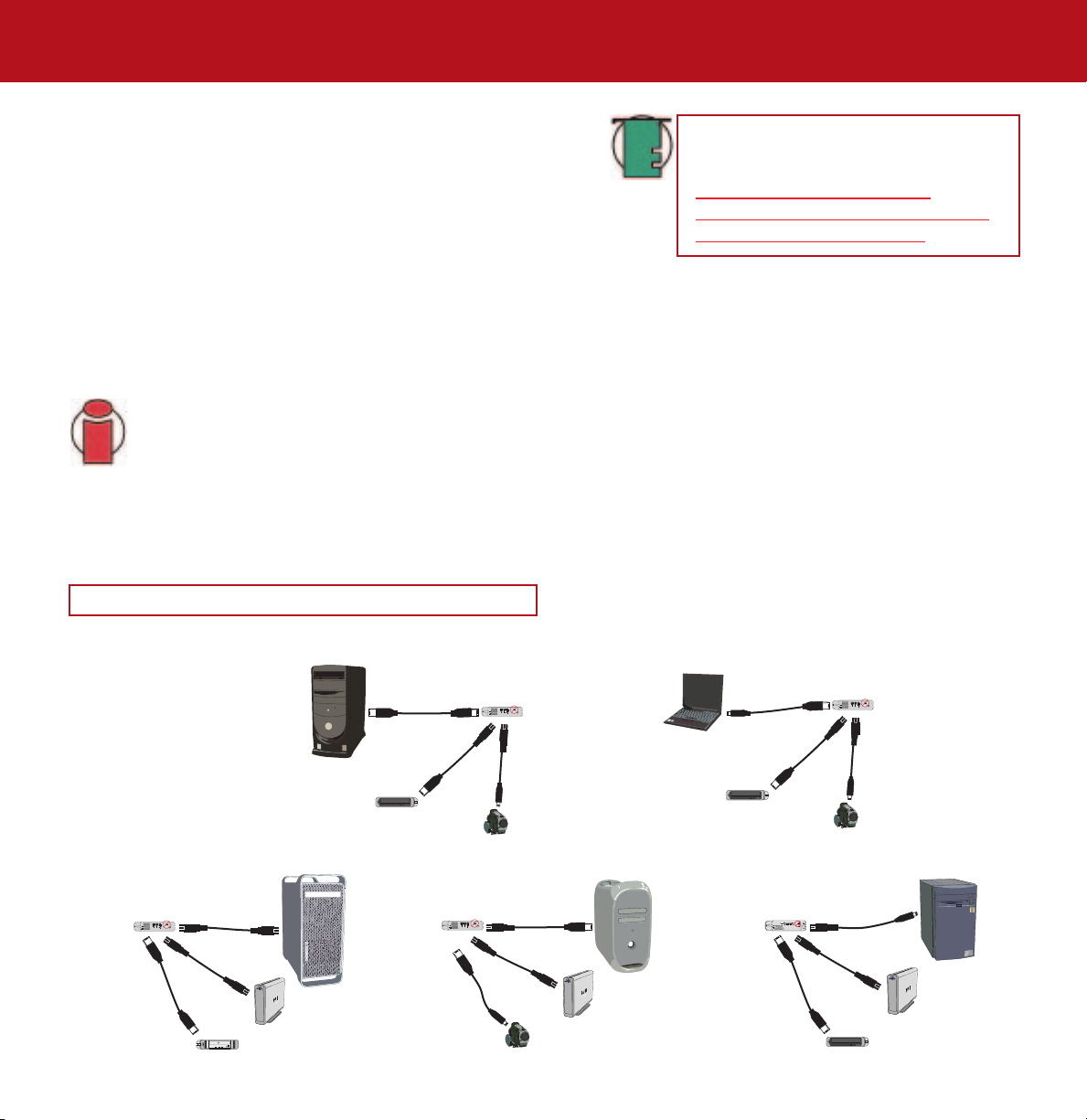

3.1. Collegamento dei cavi di alimentazione

3. Installazione dell’unità LaCie

Pagina 17

Basetta alimentatore

Collegare il cavo A all’unità LaCie.

Collegare il cavo B alla basetta dell’alimentatore.

Collegare il cavo B ad una presa con protezione da sovracorrente o

ad una presa a muro.

Quindi, collegare il cavo di interfaccia all’unità e al computer.

Attenzione:

• Utilizzare solo l’adattatore CA fornito con l’unità LaCie. Non utilizzare alimentatori di altre unità LaCie o di altri produttori. L’uso di cavi o alimentatori diversi può provocare danni all’unità e rendere nulla la garanzia.

• Rimuovere sempre l’adattatore prima di spostare l’unità LaCie. La mancata rimozione dell’adattatore può danneggiare l’unità e annullare la garanzia.

Passaggio 2)

Con l’alimentatore vengono forniti due cavi: il primo cavo (A) deve essere collegato all’unità LaCie, mentre il secondo (B) deve essere collegato a una presa elettrica, ad esempio una presa a muro o un dispositivo di protezione da sovraccarichi di corrente.

Nota tecnica:

• L’unità LaCie è munita di un interruttore di accensione automatico. Ne consegue che se l’unità è collegata ad un connettore FireWire o USB sul computer, questa si accende automaticamente se viene acceso il computer. Viceversa, l’unità si spegne automaticamente nel momento stesso in cui si spegne il computer. Premere l’interruttore blu di accensione sulla parte anteriore per spegnere l’unità. Non spegnere l’unità quando sono in corso operazioni di lettura o scrittura.

• L’unità LaCie è in grado anche di gestire il consumo di energia elettrica. Se è attivata la funzione di risparmio energia del sistema e il sistema la supporta, l’unità si arresta completamente durante la modalità risparmio energia. Dopo la disattivazione della modalità di risparmio energia, sono necessari alcuni secondi perché l’unità torni completamente attiva e sia accessibile.

• L’unità LaCie può essere utilizzata anche all’estero, grazie al trasformatore 100-240 Volt. Per sfruttare questa funzione occorre tuttavia dapprima acquistare un apposito adattatore o cavo. Per informazioni sulla scelta dell’adattatore rivolgersi all’Assistenza tecnica LaCie. LaCie declina ogni responsabilità per danni all’unità dovuti all’uso di adattatori inadatti. L’uso di un adattatore non approvato da LaCie può rendere nulla la garanzia.

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

3. Installazione dell’unità LaCie

Pagina 18

3.2. Collegamento del cavo di interfaccia

L’unità LaCie Hard Drive Extreme con interfaccia tripla può essere collegata al computer mediante una delle tre seguenti interfacce: FireWire 800, FireWire 400 e Hi-Speed USB 2.0. Le procedure descritte di seguito spiegano come collegare l’unità con ciascun tipo di interfaccia a seconda del sistema operativo in uso.

Informazioni importanti:

eseguire l’installazione con Windows.

3.2.1. Utenti Mac

Le sezioni che seguono descrivono numerose procedure di installazione, che variano a seconda dell’interfaccia e della versione del sistema operativo Mac. Per visualizzare la procedura di installazione relativa all’interfaccia in uso, fare clic sulla combinazione di sistema operativo e interfaccia in uso:

Mac OS 10.x - Fir Mac OS 10.x - FireWire 400 Mac OS 9.x - FireWire 400 Mac OS 10.x - Hi-Speed USB 2.0 Mac OS 9.x - USB

Informazioni importanti:

un’interfaccia ad un’altra, seguire la procedura descritta nella sezione 3.5. Passaggio da una connessione USB a una

FireWire.

Nota tecnica:

caso in cui si utilizzi l’interfaccia USB. La periferica collegata a catena non viene rilevata se si utilizzano interfacce diverse, come nel caso in cui la periferica FireWire sia collegata ad un’unità, a sua volta collegata al computer tramite l’interfaccia Hi-Speed USB 2.0.

• Per ulteriori informazioni sul collegamento di ulteriori periferiche FireWire e USB all’unità LaCie Hard Drive Extreme con interfaccia tripla, consultare la sezione 3.3. Installazione di più periferiche

eWire 800

per collegare altre periferiche, è necessario utilizzare la stessa interfaccia, FireWire o USB, oltre ad un hub nel

per gli utenti Windows. Consultare la sezione 3.2.2. Utenti Windows per informazioni su come

non è possibile utilizzare contemporaneamente le interfacce FireWire e USB. Per passare da

• Per utilizzare l’unità LaCie in un ambiente multipiattaforma (Mac/Windows), consultare le seguenti sezioni per ulteriori informazioni:

4.1. Formattazione e suddivisione in partizioni dell’unità LaCie - 4.1.1. Utenti Mac

5.1. Formati di file system - 5.1.1. Utenti Mac

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

Mac OS 10.x - FireWire 800

Collegare l’estremità a 9 pin del cavo FireWire 800 alla porta

corrispondente sul retro dell’unità LaCie Hard Drive Extreme con interfaccia tripla.

Nota tecnica:

vedere le seguenti sezioni:

• 2.3.1. Fir

• 5.3. Ottimizzazione del trasferimento dati

• 6. FireWire: domande e risposte

Collegare l’altra estremità da 9

pin del cavo FireWire 800 ad una porta FireWire 800 sul computer.

per ulteriori informazioni sullo standard FireWire,

eWire

3. Installazione dell’unità LaCie

Pagina 19

Estremità del cavo FireWire 800 da 9 pin

L’unità viene visualizzata sulla scrivania. Il

Porta FireWire 800

Il modello di computer in uso può essere diverso. Per l’ubicazione esatta dell’interfaccia, consultare la Guida per l’utente del computer.

riconoscimento dell’unità e la sua visualizzazione sulla scrivania possono richiedere qualche secondo.

Icone delle unità di Mac OS

A questo punto, l’unità LaCie Hard Drive Extreme con interfaccia tripla è pronta all’uso. È anche possibile personalizzare la configurazione dell’unità disco. Per ulteriori informazioni, consultare le seguenti sezioni:

• 4.1. For

dell’unità LaCie - 4.1.1. Utenti Mac

mattazione e suddivisione in partizioni

LaCie Hard Drive Extreme con interfaccia tripla Guida per l’utente

Mac OS 10.x - FireWire 400

Collegare l’estremità a 6 pin del cavo FireWire 400 alla porta

corrispondente sul retro dell’unità LaCie Hard Drive Extreme con interfaccia tripla.

Nota tecnica:

vedere le seguenti sezioni:

• 2.3.1. Fir

• 5.3. Ottimizzazione del trasferimento dati

• 6. FireWire: domande e risposte

Collegare l’altra estremità da 6 pin del cavo FireWire 400 ad una porta FireWire 400 sul computer.

per ulteriori informazioni sullo standard FireWire,

eWire

3. Installazione dell’unità LaCie

Pagina 20

Estremità del cavo FireWire 400 da 6 pin

L’unità viene visualizzata sulla scrivania. Il

Porta FireWire 400

Il modello di computer in uso può essere diverso. Per l’ubicazione esatta dell’interfaccia, consultare la Guida per l’utente del computer.

riconoscimento dell’unità e la sua visualizzazione sulla scrivania possono richiedere qualche secondo.

Icone delle unità di Mac OS

A questo punto l’unità LaCie Hard Drive Extreme con interfaccia tripla è pronta all’uso. È anche possibile personalizzare la configurazione dell’unità disco. Per ulteriori informazioni, consultare le seguenti sezioni:

• 4.1. For

dell’unità LaCie - 4.1.1. Utenti Mac

mattazione e suddivisione in partizioni

LaCie Hard Drive Extreme con interfaccia tripla

3. Installazione dell’unità LaCie

Guida per l’utente

Mac OS 9.x - FireWire 400

Per poter utilizzare la nuova unità LaCie Mobile Drive Extreme con interfaccia tripla, è necessario installare il software dei driver.

Installazione di Silverlining Pro

1) Inserire il CD contenente il software di storage LaCie nell’unità CD/DVD interna del computer.

Pagina 21

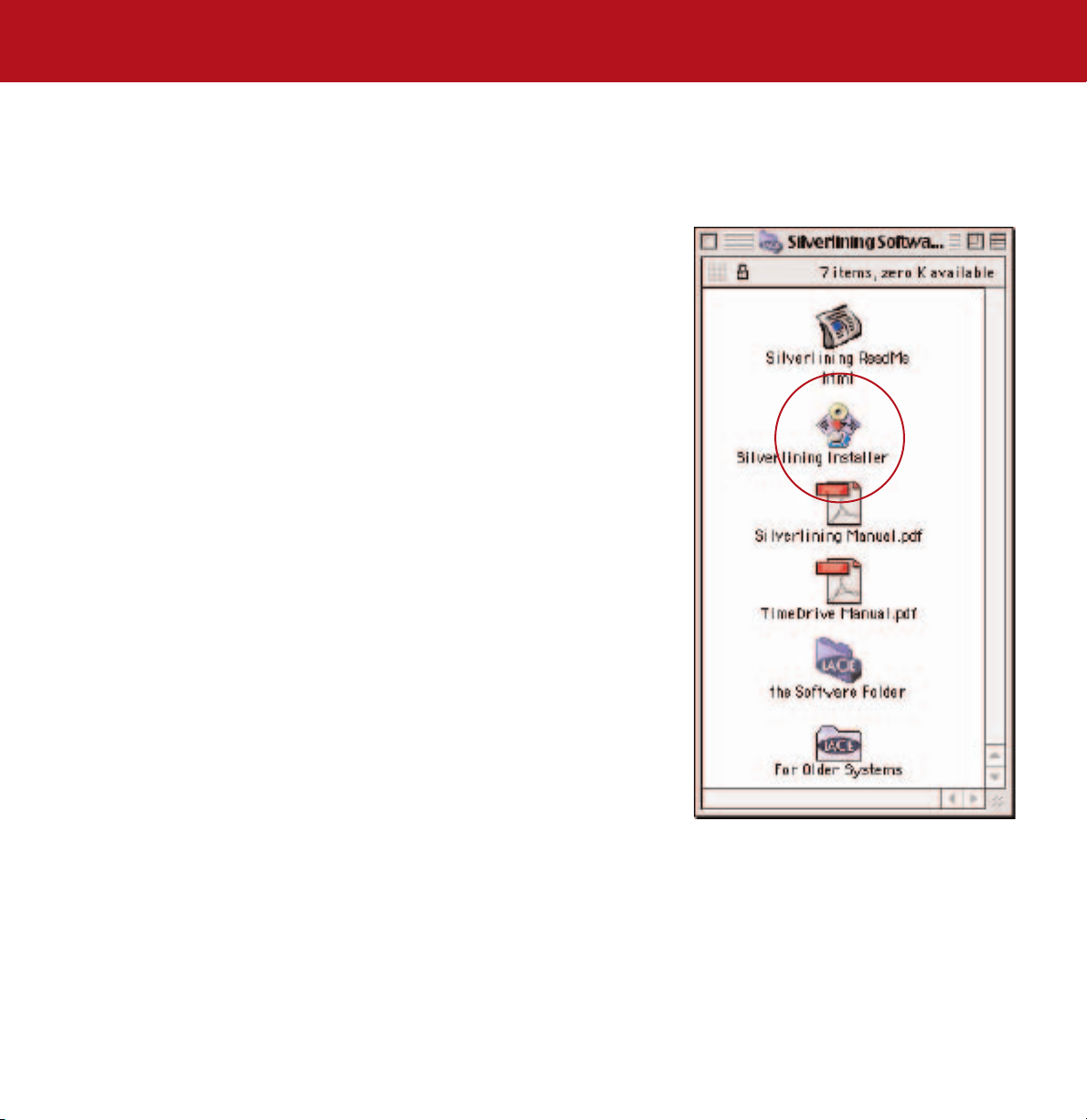

2) Selezionare l’icona del CD, fare doppio clic sulla cartella

Silverlining Installer.

3) Viene visualizzata la schermata Silverlining Utilities (Utilità Silverlining). Fare clic su Continue (Avanti).

4) Viene visualizzata la schermata informazioni riportate e fare clic su

5) Viene visualizzata la schermata Agree (Accetto).

6) Viene visualizzata la schermata

7) Lasciar impostata su che non si desideri personalizzare la procedura di installazione.

8) Fare clic su

9) Viene visualizzato un messaggio in cui si conferma che l’installazione è stata eseguita correttamente.

10) Fare clic sul pulsante FireWire.

Install (Installa).

Easy Install (Installazione rapida) l’opzione di installazione, a meno

Restart (Riavvia) per utilizzare immediatamente la periferica

About to install (Avvio installazione). Leggere le

Continue(Avanti).

License Agreement (Contratto di licenza). Fare clic su

Installation (Installazione).

Silverlining Software, quindi

A questo punto, è possibile passare alla fase successiva, ossia al collegamento dell’unità al computer.

+ 46 hidden pages
