Page 1

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

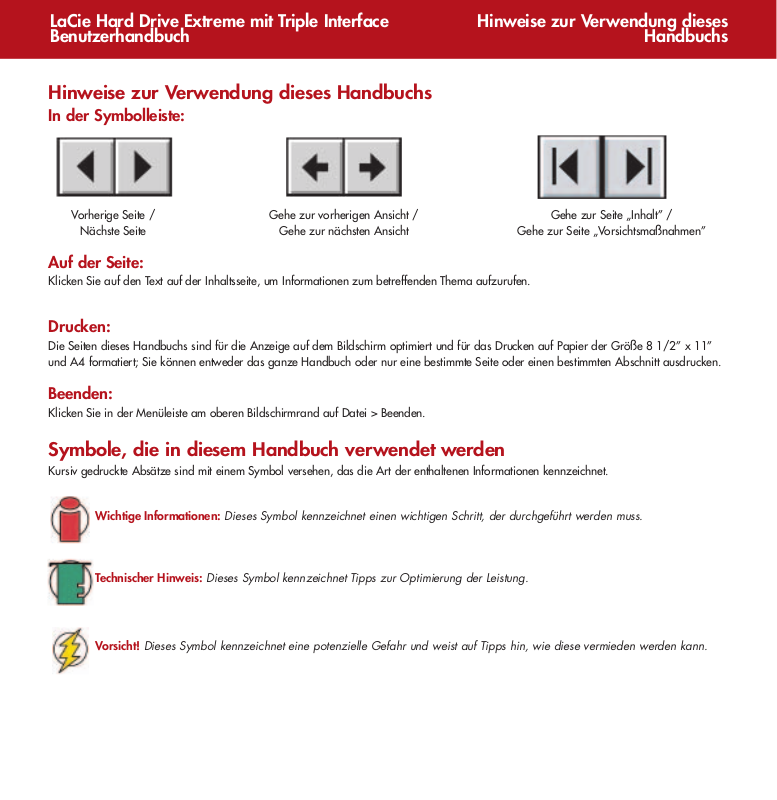

Hinweise zur Verwendung dieses Handbuchs

In der Symbolleiste:

Hinweise zur Verwendung dieses

Handbuchs

Vorherige Seite /

Nächste Seite

Gehe zur vorherigen Ansicht /

Gehe zur nächsten Ansicht

Gehe zur Seite „Inhalt” /

Gehe zur Seite „Vorsichtsmaßnahmen”

Auf der Seite:

Klicken Sie auf den Text auf der Inhaltsseite, um Informationen zum betreffenden Thema aufzurufen.

Drucken:

Die Seiten dieses Handbuchs sind für die Anzeige auf dem Bildschirm optimiert und für das Drucken auf Papier der Größe 8 1/2” x 11” und A4 formatiert; Sie können entweder das ganze Handbuch oder nur eine bestimmte Seite oder einen bestimmten Abschnitt ausdrucken.

Beenden:

Klicken Sie in der Menüleiste am oberen Bildschirmrand auf Datei > Beenden.

Symbole, die in diesem Handbuch verwendet werden

Kursiv gedruckte Absätze sind mit einem Symbol versehen, das die Art der enthaltenen Informationen kennzeichnet.

Wichtige Informationen:

Technischer Hinweis:

Dieses Symbol kennzeichnet einen wichtigen Schritt, der durchgeführt werden muss.

Dieses Symbol kennzeichnet Tipps zur Optimierung der Leistung.

Vorsicht!

Dieses Symbol kennzeichnet eine potenzielle Gefahr und weist auf Tipps hin, wie diese vermieden werden kann.

Page 2

LaCie Hard Drive Extreme mit Triple Interface

Inhaltsverzeichnis

Benutzerhandbuch

Inhaltsverzeichnis

Vorwort 4 Warnhinweise 6

1. Einleitung 7

1.1. Was kann Ihr LaCie Laufwerk? 7

1.2 Festplattenkühlung 8

2. Ihr LaCie Laufwerk 10

2.1. Mindestsystemvoraussetzungen 10

2.2. Packungsinhalt und Ansichten des Laufwerks 11

2.2.1. Packungsinhalt 11

2.2.2. Laufwerksansichten 12

2.3. Kabel und Anschlüsse 14

2.3.1. FireWire 14

2.3.2. USB 15

3. Installation des LaCie Laufwerks 16

3.1. Anschließen des Netzteils 17

3.2. Anschließen des Schnittstellenkabels 18

3.2.1. Mac 18

3.2.2. Windows 26

3.3 Anschließen mehrerer Geräte 31

3.3.1. FireWire 31

3.3.2. USB 32

3.3.3. Anschließen von digitalen Videokameras an das Laufwerk 33

3.4. Trennen des LaCie Laufwerks 34

3.5. Wechseln von Schnittstellen 35

4. Verwendung des LaCie Laufwerks 36

4.1. Formatieren und Partitionieren des LaCie Laufwerks 37

4.1.1. Mac 37

4.1.2. Windows 39

5. Technische Hinweise 41

5.1. Dateisystemformate 41

5.1.1. Mac 41

5.1.2. Windows 42

Page 3

LaCie Hard Drive Extreme mit Triple Interface

Inhaltsverzeichnis

Benutzerhandbuch

5.2. Verfügbarer Speicherplatz 43

5.3. Optimieren von Datenübertragungen 43

5.3.1. FireWire 800-Anschlüsse und Leistung 44

5.3.2. Hi-Speed USB 2.0-Anschlüsse und Leistung 45

5.4. Hi-Speed USB 2.0 oder FireWire 400 oder FireWire 800 46

6. Fragen und Antworten zu FireWire 47

7. Fragen und Antworten zu USB 49

8. Fehlersuche 51

8.1. Mac 52

8.2. Windows 57

9. Kontaktaufnahme mit dem Kundendienst 61

10. Garantie 63 Glossar 64

Page 4

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Hinweise zum Copyright

Copyright © 2005 LaCie. Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne die vorherige schriftliche Genehmigung von LaCie weder ganz noch auszugsweise vervielfältigt, wiedergegeben, abrufbar gespeichert oder in irgendeiner Form oder elektronisch, mechanisch, als Fotokopie, Aufzeichnung oder auf andere Weise übermittelt werden.

Marken

Apple, Mac, Macintosh und FireWire sind eingetragene Marken von Apple Computer, Inc. Microsoft, Windows 98, Windows 98 SE, Windows 2000, Windows Millennium Edition und Windows XP sind eingetragene Marken von Microsoft Corporation. Sony und iLink sind eingetragene Marken von Sony Electronics. Andere Marken in diesem Handbuch sind Eigentum der jeweiligen Inhaber.

Änderungen

Der Inhalt dieses Handbuchs dient zu Ihrer Information und kann ohne Vorankündigung geändert werden. Bei der Erstellung dieses Dokuments wurde sorgfältig auf Genauigkeit geachtet. LaCie übernimmt jedoch keine Haftung für falsche oder fehlende Informationen in diesem Dokument oder für die Verwendung der enthaltenen Informationen. LaCie behält sich das Recht vor, das Produktdesign oder das Produkthandbuch ohne Vorbehalt zu ändern oder zu überarbeiten. LaCie ist nicht verpflichtet, auf solche Änderungen oder Überarbeitungen hinzuweisen.

FCC-Erklärung:

Vorwort

Seite 4

Vorsicht!

HINWEIS: Das Gerät wurde getestet und erfüllt die Anforderungen für digitale Geräte der Klasse A gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen gewährleisten, wenn das Gerät in Gewerbegebieten betrieben wird. Dieses Gerät erzeugt, verwendet und strahlt eventuell Funkfrequenzenergien aus. Wenn das Gerät nicht in Übereinstimmung mit dem Handbuch installiert und betrieben wird, kann es Störungen der Funkkommunikation verursachen. Der Betrieb dieses Geräts in einem Wohnbereich führt unter Umständen zu schädlichen Störungen, die der Benutzer auf eigene Kosten beseitigen muss.

HINWEIS: Das Gerät wurde getestet und erfüllt die Anforderungen für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Die Grenzwerte sind darauf ausgelegt, einen angemessenen Schutz gegen schädliche Störungen bei einer Installation im Wohnbereich zu bieten. Dieses Gerät erzeugt, verwendet und strahlt eventuell Funkfrequenzenergien aus. Wenn das Gerät nicht in Übereinstimmung mit den Anweisungen installiert und betrieben wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es kann jedoch nicht garantiert werden, dass bei bestimmten Installationen keine Störungen auftreten. Bei einer Störung des Radio- oder Fernsehempfangs durch dieses Gerät (dies kann durch Aus- und Einschalten des Geräts festgestellt werden), sollten Sie versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Änderungen, die vom Hersteller nicht genehmigt wurden, können zum Erlöschen der Betriebsgenehmigung führen.

LaCie Hard Drive Extreme mit Triple Interface

Auf Erfüllung der FCC-Normen geprüft

FÜR ZUHAUSE UND DAS BÜRO

Page 5

LaCie Hard Drive Extreme mit Triple Interface

Vorwort

Benutzerhandbuch

• Empfangsantenne neu ausrichten oder an einem anderen Ort anbringen.

• Abstand zwischen dem Gerät und dem Empfänger vergrößern.

• Das Gerät und den Empfänger in Steckdosen unterschiedlicher Stromkreise einstecken.

• Den Händler oder einen erfahrenen Radio- und Fernsehtechniker zu Rate ziehen.

Canada Compliance Statement (Rechtshinweis für Kanada)

Dieses digitale Gerät der Klasse A erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations (kanadische Vorschriften für störungserzeugende Geräte).

Erklärung des Herstellers für die CE-Zertifizierung

Wir, LaCie, erklären hiermit, dass dieses Produkt den folgenden europäischen Normen und Richtlinien entspricht:

Klasse B EN60950, EN55022, EN50082-1, EN61000-3-2 Mit Bezug auf die folgenden Bedingungen: 73/23/EWG Niederspannungsrichtlinie 89/336/EWG EMV-Richtlinie

Dieses Symbol auf dem Produkt oder der Produktverpackung weist darauf hin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Sie sind daher dafür verantwortlich, das Altgerät an einer Sammelstelle für elektrischen und elektronischen Sondermüll abzugeben. Durch die gesonderte Sammlung und Wiederverwertung des Altgeräts bei der Entsorgung werden natürliche Ressourcen erhalten und eine Wiederverwertung gewährleistet, bei der Gesundheit und Umwelt geschützt werden. Weitere Informationen über die Entsorgung des Altgeräts für eine Wiederverwertung erhalten Sie bei der zuständigen Behörde, dem Entsorgungsunternehmen für Hausmüll oder dem Geschäft, in dem Sie das Produkt erworben haben.

Seite 5

Page 6

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Warnhinweise

Seite 6

Sicherheitsvorschriften und Vorsichtsmaßnahmen

Wartungsarbeiten an diesem Gerät dürfen nur von entsprechend qualifizierten Personen durchgeführt werden.

• Lesen Sie dieses Benutzerhandbuch sorgfältig durch und beachten Sie beim Installieren des Geräts die entsprechenden Anleitungen.

• Öffnen Sie das Laufwerk nicht und versuchen Sie nicht, Änderungen daran vorzunehmen. Führen Sie niemals metallische Objekte in das Laufwerk ein, da dies einen elektrischen Schlag, Feuer, einen Kurzschluss oder gefährliche Emissionen verursachen kann. Die Komponenten des Laufwerks können nicht vom Benutzer gewartet werden. Falls das Gerät nicht korrekt funktioniert, lassen Sie es von einem qualifizierten Mitarbeiter des technischen Kundendienstes von LaCie überprüfen.

• Setzen Sie das Gerät niemals Regen aus und halten Sie es von Wasser und Feuchtigkeit fern. Stellen Sie niemals mit Flüssigkeit gefüllte Behälter auf das Gerät, da deren Inhalt in die Öffnungen des Laufwerks gelangen könnte, wodurch sich die Gefahr eines elektrischen Schlags, von Kurzschlüssen, Feuer oder Verletzungen erhöht.

Allgemeine Verwendungshinweise:

• Setzen Sie das Gerät keinen Temperaturen aus, die außerhalb des Bereichs zwischen 5 und 35 °C (41 und 95°F) liegen. Dadurch könnte das Laufwerk beschädigt oder das Gehäuse verformt werden. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf und setzen Sie es nicht direktem Sonnenlicht aus (auch nicht durch ein Fenster). Auch zu kalte oder feuchte Umgebungen können Schäden am Laufwerk verursachen.

• Ziehen Sie stets das Netzkabel aus der Steckdose, wenn das Risiko eines Blitzeinschlags besteht oder das Laufwerk während eines längeren Zeitraums nicht verwendet wird, da sonst die Gefahr von elektrischen Schlägen, Feuer oder Kurzschlüssen steigt.

• Verwenden Sie nur das mit dem Gerät mitgelieferte Netzteil.

• Stellen Sie das Laufwerk nicht in der Nähe anderer Elektrogeräte auf, wie Fernsehgeräte, Radios oder Lautsprecher. Dadurch kann der Betrieb der anderen Geräte beeinträchtigt werden.

• Stellen Sie das Laufwerk nicht in der Nähe von Quellen für magnetische Störungen auf, wie z. B. Computerbildschirme, Fernsehgeräte oder Lautsprecher. Durch magnetische Störungen kann der Betrieb und die Stabilität des Laufwerks beeinträchtigt werden.

• Stellen Sie keine schweren Objekte auf das Laufwerk und üben Sie keine übermäßige Kraft auf dieses aus.

• Üben Sie keine übermäßige Kraft auf das Laufwerk aus. Falls Sie am Gerät eine Fehlfunktion entdecken, schlagen Sie in diesem Handbuch im Kapitel „Fehlersuche” nach.

• Halten Sie das Gerät bei der Verwendung oder Lagerung möglichst von Staub frei. Staub kann sich im Inneren des Geräts ansammeln und die Gefahr von Schäden oder Funktionsstörungen erhöhen.

• Reinigen Sie die Oberfläche des Laufwerks niemals mit Lösungsmitteln, Farbverdünnern, Reinigungsmitteln oder anderen chemischen Produkten. Diese Produkte können das Gehäuse des Geräts verformen und ausbleichen. Reinigen Sie das Gerät stattdessen mit einem weichen, trockenen Tuch.

Vorsicht!

Für den Verlust, die Beschädigung oder Zerstörung von Daten während des Betriebs eines LaCie Laufwerks haftet ausschließlich der Benutzer; in keinem Fall haftet LaCie für die Wiederherstellung dieser Daten. Um Datenverlust zu vermeiden, empfiehlt LaCie dringend, Festplatte und eine zweite Kopie auf Ihrer internen Festplatte, einer weiteren externen Festplatte oder einem anderen Wechselspeicher wie beispielsweise CD, DVD oder Band. LaCie bietet eine komplette Reihe von CD-, DVD- und Bandlaufwerken an; sollten Sie nähere Informationen zur Datensicherung wünschen, lesen Sie bitte im LaCie-Weißbuch die Abschnitte zu Methodik und Technologie von Datensicherungen nach.

Wenn die oben genannten Vorsichtsmaßnahmen nicht beachtet werden, erlischt eventuell die Garantie für das Gerät.

zwei Kopien Ihrer Daten zu erstellen; eine Kopie zum Beispiel auf Ihrer externen

Page 7

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

1. Einleitung

Seite 7

1. Einleitung

Vielen Dank, dass Sie sich für das LaCie Hard Drive Extreme mit Triple Interface entschieden haben. Dieses Festplattensystem mit seinen drei Schnittstellen kombiniert Kompatibilität, Benutzerfreundlichkeit und großzügige Speicherkapazität zum Verwalten Ihrer Daten. Ihr externes Festplattensystem von LaCie ist plattformunabhängig und ermöglicht Ihnen so die Benutzung von Mac-Computern und PCs; es kann über eine FireWire 800-, FireWire-, iLink/DV- oder Hi-Speed USB 2.0-Schnittstelle angeschlossen werden und Sie können das Format und die Partitionen Ihres LaCie Laufwerks genau an Ihre Bedürfnisse anpassen.

Die Festplatte von LaCie eignet sich ideal für verschiedenste Highend-Umgebungen mit hohem Datenaufkommen, zum Beispiel für

• Workstations

• Audio-/Video-Bearbeitung

• Datenbankverwaltung

Das LaCie Hard Drive Extreme mit Triple Interface lässt sich nahtlos in jede Arbeitsumgebung integrieren. Es kann vertikal auf dem im Lieferumfang enthaltenen LaCie Laufwerksfuß angebracht, im separat erhältlichen LaCie Desk Rack untergebracht oder mit dem ebenfalls separat erhältlichen LaCie Rackmount-Kit in standardmäßige 19-Zoll-Computer-Racks integriert werden.

1.1. Was kann Ihr LaCie Laufwerk?

• Kann an alle Standard-FireWire- und USB-Schnittstellen angeschlossen werden.

• Die Daten der internen Computerfestplatte sichern.

• Daten speichern und zwischen mehreren Computern austauschen.

• Schliessen Sie zusätzliche FireWire/iLink/DV Geräte direkt an Ihre LaCie Festplatte an das Laufwerk angeschlossen werden.

Page 8

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

1.2 Einleitung

Seite 8

1.2 Festplattenkühlung

Design für Wärmeableitung

Das Metallgehäuse des LaCie d2 Laufwerks ist auf eine natürliche Ableitung der Wärme ausgelegt, die sich im Geräteinneren entwickelt. Das einzigartige Design leitet die Hitze aus dem Laufwerksinneren an das Außengehäuse ab. Das Gehäuse nimmt die Wärme auf und kann sie aufgrund seiner größeren Oberfläche nach außen ableiten. Weil auf diese Weise die Wärme vom Laufwerksinneren abgeleitet wird, werden Sicherheit und Zuverlässigkeit des Laufwerks erhöht und die Lebensdauer verlängert. Daher ist es normal, dass das Gehäuse eine gewisse Hitze entwickelt. Sorgen Sie dafür, dass die vorderen und hinteren Belüftungsöffnungen nicht verdeckt sind, damit ein natürlicher Wärmeabzug gewährleistet ist.

Ist ein Lüfter erforderlich?

Das Gehäuse allein leitet die Wärme effizient ab, so dass keine Lüfter benötigt werden. Zum Zeitpunkt der Veröffentlichung benötigten die meisten Laufwerke (mit 1 bis 3 internen Festplatten*) keinen Lüfter. Nur die besonders großen Laufwerke (3 bis 5 interne Festplatten*) erfordern ggf. Lüfterventilation. Welche Modelle im Einzelnen mit einem Lüfter ausgestattet sind, können Sie anhand der Artikelnummer und des Datenblatts ermitteln.

Laufwerke mit Lüfter

Sofern Ihre LaCie d2, Big Disk oder Bigger Disk mit einem „intelligenten Lüfter“ ausgestattet ist, wird er erst aktiv, wenn auf der Geräte-Innenseite eine bestimmte Temperatur erreicht ist. Er wirkt als zusätzliche Kühlung und arbeitet zunächst mit einer niedrigen, sehr leisen Drehzahl. Bei besonders hohen Temperaturen (Hochsommer, Stapelkonfiguration usw.) passt er sich automatisch an und schaltet in eine höhere Drehzahl. Sobald die Wärme im Gerät wieder abnimmt, verringert der intelligente Lüfter die Drehzahl automatisch oder schaltet sich ab und trägt zu einer äußerst leisen Arbeitsumgebung bei.

*Beispiel – die genauen Daten hängen von den internen Laufwerksmodellen, Herstellern und dem Stand der Technik ab.

Page 9

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

1.2 Einleitung

Seite 9

Vertikale Aufstellung, Einbau im Rack oder Stapeln mit anderen Geräten

Besonders effizient ist die Wärmeableitung bei einer vertikalen Aufstellung des Laufwerks (1). Wenn Sie mehrere LaCie Laufwerke stapeln, montieren Sie die mitgelieferten Gummifüße an der Unterseite (2). Dadurch wird eine Luftzirkulation zwischen den Laufwerken ermöglicht, so dass eine effiziente Wärmeableitung erfolgt. Das gilt besonders für die lüfterlosen Laufwerksmodelle von LaCie. LaCie empfiehlt, höchstens drei d2 Laufwerke, zwei Big Disks oder zwei Bigger Disks übereinander zu stapeln oder in einem Rack zu montieren (3) und (4), insbesondere, wenn ein gleichzeitiger Betrieb dieser Laufwerke vorgesehen ist

Page 10

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

2. Ihr LaCie Laufwerk

2.1. Mindestsystemvoraussetzungen

2. Ihr LaCie Laufwerk

Seite 10

Mac

FireWire 800

Hardware-Voraussetzungen für FireWire 800:

• G4 mit einer FireWire 800/IEEE 1394b-Schnittstellenkarte Systemvoraussetzungen für FireWire 800:

• OS 10.2.4 oder höher

FireWire

Hardware-Voraussetzungen für FireWire 400:

• G3 oder höher mit einer FireWire 400/IEEE 1394bSchnittstellenkarte Systemvoraussetzungen für FireWire 400:

• Mac OS 9.x (Unterstützung von Apple FireWire 2.3.3 und höher) und 10.x

Hi-Speed USB 2.0

Hardware-Voraussetzungen für USB:

• G3 oder höher mit USB 2.0- oder 1.1-Schnittstellenkarte Systemanforderungen für USB:

• Mac OS 9.x und 10.x (Unterstützung von Apple USB 1.3.5 und höher)

Windows

FireWire 800

Hardware-Voraussetzungen für FireWire 800:

• Pentium III-kompatibler Prozessor oder höher mit einer FireWire 800/IEEE 1394b-Schnittstellenkarte

• Mindestens 128 MB RAM Systemvoraussetzungen für FireWire 800:

• Windows 2000 und Windows XP

FireWire/IEEE 1394/iLink

Hardware-Voraussetzungen für FireWire 400:

• Pentium II-kompatibler Prozessor oder höher mit einer FireWire/IEEE 1394/iLink-Schnittstellenkarte (kompatibel zu SBP-2) für Massenspeichergeräte.

• Mindestens 64 MB RAM Systemvoraussetzungen für FireWire 400:

• Windows 2000 und Windows XP

Hi-Speed USB 2.0

Hardware-Voraussetzungen für USB:

• Pentium II-kompatibler Prozessor oder höher mit einer USB 2.0oder 1.1-Schnittstellenkarte

• Mindestens 32 MB RAM Systemanforderungen für USB:

• Windows 2000 und Windows XP

Page 11

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

2.2. Packungsinhalt und Ansichten des Laufwerks

2.2.1. Packungsinhalt

2. Ihr LaCie Laufwerk

Seite 11

LaCie Hard Drive Extreme mit Triple

Interface und Laufwerksfuß

Externes Netzteil

FireWire 800-Kabel (9/9-polig)

FireWire 400-Kabel (6/6-polig)

iLink/DV-Kabel (6/4-polig)

Hi-Speed USB 2.0-Kabel

CD mit LaCie Speicherprogrammen

Wichtige Informationen:

ist es in der Originalverpackung einzusenden.

Bewahren Sie bitte die Verpackung auf. Wenn das Laufwerk repariert oder gewartet werden muss,

Page 12

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

2.2.2. Laufwerksansichten

2.2.2.1. Vorderansicht

2. Ihr LaCie Laufwerk

Seite 12

Netz-LED / Schreib/Lese-LED

Die LED zeigt Dauerlicht, wenn das Laufwerk eingeschaltet ist, und blinkt auf, wenn ein Schreib- oder Lesevorgang durchgeführt wird.

Page 13

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

2.2.2.2. Rückansicht

2. Ihr LaCie Laufwerk

Seite 13

Netzteilanschluss - Hier wird der AC-Adapter eingesteckt, der mit dem Laufwerk ausgeliefert wurde. Siehe Abschnitt

3.1. Anschließen des Netzteils

Lüftungsauslasse - Diese verhindern das Überhitzen des Laufwerks im Betrieb. Diese Öffnungen dürfen bei

Benutzung des Laufwerks nicht blockiert sein. Rackmontagenuten - Für die Montage des Laufwerks mit dem Desk Rack-Kit (separat erhältlich) oder für den Einbau

Ihres Laufwerks in 19-Zoll-Standard-Racks mit dem LaCie Rackmount-Kit (separat erhältlich). Plakette mit der Seriennummer - Hier finden Sie die Seriennummer des LaCie Laufwerks. Notieren Sie sich die Seriennummer

und bewahren Sie sie sicher auf, da Sie sie angeben müssen, wenn Sie den technischen Kundendienst von LaCie aus Gründen der Leistung des Laufwerks anrufen. Auch kann die Seriennummer bei Diebstahl oder Verlust des Laufwerks wichtig sein.

für weitere Informationen.

Hi-Speed USB 2.0-Anschluss - Hier wird das mit dem Laufwerk mitgelieferte Hi-Speed USB 2.0-Kabel angeschlossen. Siehe

Abschnitt 3.2. Anschließen des Schnittstellenkabels FireWire 800-Anschlüsse - Hier stecken Sie das FireWire 800-Kabel ein, das mit dem Laufwerk geliefert wurde. Siehe Abschnitt

3.2. Anschließen des Schnittstellenkabels

FireWire 400-Anschluss - Hier stecken Sie das FireWire 400-Kabel ein, das mit dem Laufwerk geliefert wurde. Siehe Abschnitt

3.2. Anschließen des Schnittstellenkabels

Sicherungsschacht - In diesen Schacht wird ein Diebstahlsicherungssystem wie zum Beispiel das LaCie Sicherheitsschloss eingesetzt,

das ein Höchstmaß an Schutz gewährleistet. Einzelheiten zum Anschluss der Sicherung entnehmen Sie bitte der Dokumentation des Diebstahlsicherungssystems.

für weitere Informationen.

Page 14

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

2.3. Kabel und Anschlüsse

2. Ihr LaCie Laufwerk

Seite 14

2.3.1. FireWire

Bei der FireWire 400-Technologie, die auch unter der Bezeichnung IEEE 1394 bekannt ist, handelt es sich um serielle Hochgeschwindigkeitsein- und -ausgänge für den Anschluss von Peripheriegeräten an einen Computer oder an andere Peripheriegeräte; FireWire 800 ist die Implementierung des neuen IEEE 1394b-Standards.

FireWire 800 setzt neue Geschwindigkeitsmaßstäbe und bietet erhöhte Bandbreite sowie größere Kabeldistanzen zwischen Geräten. FireWire 800 ist somit ideal für bandbreitenintensive Anwendungen wie Audio-, Video- und Grafikanwendungen geeignet. FireWire 800 bietet die folgenden Vorteile:

• Flexible Architektur: FireWire 800 reduziert Verzögerungen bei der Arbitration und der Signalverzerrung und erhöht den Durchsatz.

• Abwärtskompatibel: Mit Hilfe von Adapterkabeln können FireWire 400-Geräte an einem FireWire 800-Anschluss betrieben werden.

FireWire 400 und FireWire 800 haben auch die folgenden Leistungsmerkmale gemein:

• Hotplug-Funktionalität: Geräte können bei aktivem Bus angeschlossen oder getrennt werden.

• Isochrone Datenbereitstellung: Keine Bildausfälle - FireWire unterstützt die Datenbereitstellung in Echtzeit.

• Flexibel: An einem einzigen Bus können Sie bis zu 63 Geräte installieren.

Eine detailliertere Beschreibung der Nutzung und der Merkmale von FireWire finden Sie in

6. - Fragen und Antwor

FireWire-Kabel

Grundsätzlich sind zwei Kategorien von FireWire-Kabeln erhältlich: FireWire 800-Kabel, 9-auf-9-polig, 9-auf-6-polig oder 9-auf-4-polig, sowie die Original-FireWire-Kabel mit den 6-auf-6-poligen und 6-auf-4-poligen Kabeln.

ten zu FireWire.

FireWire-Symbole

Mit Hilfe dieser Symbole lässt sich die FireWire-Schnittstelle ganz einfach identifizieren. Sie befinden sich auf FireWire-Kabeln und bei bestimmten Computern neben den FireWireAnschlüssen.

FireWire-Symbol

iLink-Symbol

DV-Symbol

9/9-poliges Kabel: Für den Anschluss von FireWire 800-Geräten an

FireWire 800-Anschlüsse.

6/6-poliges Kabel: Für den Anschluss von FireWire 400-Geräten an FireWire 400-Anschlüsse.

6/4-poliges Kabel: Für den Anschluss von FireWire 400-Geräten an iLink/DV-Anschlüsse.

Page 15

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

2. Ihr LaCie Laufwerk

Seite 15

2.3.2. USB

Bei der USB-Technologie handelt es sich um einen seriellen Eingang/Ausgang für den Anschluss von Peripheriegeräten an einen Computer oder an andere Peripheriegeräte. Hi-Speed USB 2.0 ist die neueste Form dieses Standards und bietet die Bandbreite und Datenübertragungsraten, die für Hochgeschwindigkeitsgeräte wie Festplatten, CD/DVD-Laufwerke und digitale Kameras erforderlich sind.

Der USB-Standard bietet die folgenden Vorteile:

• Abwärtskompatibel: Hi-Speed USB 2.0 ist mit den USB-Originalspezifikationen kompatibel.

• Hotswap-fähig: Der Computer muss für den Anschluss oder das Entfernen von Geräten nicht ausgeschaltet oder neu gestartet werden.

Eine detailliertere Beschreibung der Nutzung und der Merkmale von USB finden Sie unter 7.

Fragen und Antworten zu USB.

USB-Symbole

Mit diesen Symbolen können Sie die USB-Schnittstelle ganz einfach identifizieren. Sie befinden sich auf USB-Kabeln und bei bestimmten Computern neben den USBAnschlüssen.

USB 2.0Symbol

USB 1.1-

USB-Kabel

Das LaCie Laufwerk wird mit einem Hi-Speed USB 2.0-Kabel geliefert, damit die maximale Datenübertragungsrate an einem Hi-Speed USB 2.0-Anschluss genutzt werden kann. Das Kabel kann auch an einen USB 1.1-Anschluss angeschlossen werden. In diesem Fall ist die Leistung des Laufwerks jedoch auf die USB 1.1-Übertragungsrate beschränkt.

Hi-Speed USB 2.0-Kabel Für den Anschluss von USB-Geräten an USB-Anschlüsse.

Symbol

Page 16

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 16

3. Installation des LaCie Laufwerks

Die Installation und der Anschluss Ihres LaCie Laufwerks ist ganz einfach und wird in nur zwei Schritten durchgeführt:

1) Schließen Sie das Netzkabel an das Laufwerk und an eine Steckdose an.

2) Schließen Sie ein Schnittstellenkabel an das Laufwerk und an den Computer an.

Da das LaCie Hard Drive Extreme mit Triple Interface drei verschiedene Schnittstellen unterstützt und sowohl unter Windows als auch auf Mac-Systemen eingesetzt werden kann, stehen mehrere Anschlussmöglichkeiten zur Verfügung. Diese Schritte sind in Abschnitte gemäß dem jeweiligen Betriebssystem (Mac oder Windows) und dem Typ des Schnittstellenkabels (FireWire 800, FireWire 400, iLink und Hi-Speed USB 2.0) unterteilt.

In diesem Kapitel sind zudem wertvolle Informationen über den Anschluss digitaler Videokameras an das LaCie Laufwerk, den Anschluss mehrerer Geräte sowie spezielle Schritte enthalten, die beim Abnehmen des Laufwerks oder dem Wechsel zwischen den verschiedenen Schnittstellen durchgeführt werden müssen.

Beginnen Sie mit Abschnitt 3.1. Anschließen des Netzteils

Vorsicht!

Aluminiumlegierung. Bei der Aufstellung Ihres Laufwerks sollten Sie wichtige Vorsichtsmaßnahmen befolgen und berücksichtigen. Stellen Sie sicher, dass Ihr Laufwerk an einem gut belüfteten Ort aufgestellt wird; versperren Sie die Lüftungsöffnung an der Rückseite des Laufwerks nicht und halten Sie den Bereich vor dem Laufwerk frei, um eine angemessene Luftzirkulation zu gewährleisten. Falls Sie Ihr Laufwerk stapeln oder einbauen möchten, beachten Sie Folgendes:

• Stellen Sie beim Stapeln niemals mehr als zwei Laufwerke übereinander.

• Stellen Sie beim Stapeln von Laufwerken sicher, dass die Gummifüße unten am Laufwerk angeklebt sind.

• Stellen Sie beim Einbau in ein 19-Zoll-Computer-Rack die Geräte an einem regulierten, klimatisierten Ort auf, halten Sie Kabel und andere störende Teile von der Rückseite des Laufwerks fern und setzen Sie nicht mehr als zwei Laufwerke übereinander.

Das LaCie Hard Drive Extreme mit Triple Interface besitzt zur Wärmeabführung ein Gehäuse aus einer

Page 17

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3.1. Anschließen des Netzteils

3. Installation des LaCie Laufwerks

Seite 17

Netzteil

Schließen Sie Kabel A am LaCie Laufwerk an.

Schließen Sie Kabel B am Netzteil an.

Schließen Sie Kabel B an einem Überspannungsschutz oder einer Steckdose an.

Sie können das Schnittstellenkabel nun an das Laufwerk und an den Computer anschließen.

Vorsicht!

• Verwenden Sie nur das Netzteil, das mit dem LaCie Laufwerk geliefert wurde. Verwenden Sie kein Netzteil von einem anderen LaCie Laufwerk oder eines anderen Herstellers. Bei Verwendung eines anderen Netzkabels oder Netzteils kann das Gerät beschädigt werden und die Garantie verfallen.

• Nehmen Sie das Netzteil vor einem Transport des LaCie Laufwerks immer ab, da das Laufwerk ansonsten beschädigt werden kann und die Garantie erlischt.

Schritt 2)

Zum Lieferumfang des Netzteils gehören zwei Kabel: ein Kabel (A) wird an das LaCie Laufwerk und das andere Kabel (B) an das Netz, d. h. an eine Steckdose oder einen Überspannungsschutz angeschlossen.

Technischer Hinweis:

• Das LaCie Laufwerk besitzt ein selbsttätig ein- bzw. ausschaltendes Netzteil. Wenn Sie das Laufwerk an einem FireWireoder USB-Anschluss am Computer anschließen und den Computer einschalten, wird automatisch auch das LaCie Laufwerk eingeschaltet. Entsprechend wird das LaCie-Laufwerk beim Ausschalten des Computers ebenfalls ausgeschaltet. Zum Ausschalten des Laufwerks drücken Sie einfach die blaue Ein/Aus-Taste an der Vorderseite des Laufwerks. Schalten Sie das Laufwerk nicht während eines Schreib- oder Lesevorgangs aus!

• Das LaCie Laufwerk überwacht auch die Leistungsaufnahme. Sofern die Stromsparfunktion des Systems dies zulässt, wird die Drehzahl des Laufwerks im Stromsparmodus verringert. Verlässt das System den Stromsparmodus, benötigt das Laufwerk einige Sekunden, bis es seine volle Drehzahl erreicht hat und der Zugriff wieder möglich ist.

• Da das LaCie Laufwerk über ein Netzteil verfügt, das automatisch zwischen 100 und 240 Volt umschaltet, können Sie es auch im Ausland einsetzen. Dazu müssen Sie sich zuvor möglicherweise einen entsprechenden Adapter oder ein geeignetes Anschlusskabel besorgen. Zur Auswahl des richtigen Adapters wenden Sie sich bitte an den technischen Kundendienst von LaCie. LaCie übernimmt keine Haftung für Schäden am Laufwerk, die durch die Verwendung eines ungeeigneten Adapters entstehen. Die Garantie erlischt, wenn Sie einen Adapter verwenden, der nicht von LaCie genehmigt ist.

Page 18

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 18

3.2. Anschließen des Schnittstellenkabels

Zum Anschließen des LaCie Hard Drive Extreme mit Triple Interface an Ihren Computer haben Sie drei Schnittstellenoptionen: FireWire 800, FireWire 400 und Hi-Speed USB 2.0. Nachfolgend finden Sie die Anschlussoptionen für jede der Schnittstellen je nach Betriebssystem.

Wichtige Informationen:

Windows aufzurufen.

Windows! Gehen Sie zu Abschnitt 3.2.2. Windows, um Installationsschritte für das Betriebssystem

3.2.1. Mac

Diese Installationsschritte sind je nach Schnittstelle und Mac Betriebssystem aufgeteilt. Für eine Anzeige der Installationsschritte für die Schnittstelle, die Sie benutzen möchten, klicken Sie auf das entsprechende Betriebssystem und die gewünschte Schnittstelle:

Mac OS 10.x - Fir Mac OS 10.x - FireWire 400 Mac OS 9.x - FireWire 400 Mac OS 10.x - Hi-Speed USB 2.0 Mac OS 9.x - USB

Wichtige Informationen:

Sie zwischen den Schnittstellen wechseln möchten, müssen Sie auch die Schritte in Abschnitt 3.5. W befolgen.

Technischer Hinweis:

sowie einen Hub benutzen, wenn Sie USB verwenden. Ihr Computer kann das in Kaskade geschaltete Gerät nicht erkennen, wenn die Schnittstellen gemischt sind, d.h. ein FireWire-Gerät an ein Laufwerk angeschlossen ist, das seinerseits über die HiSpeed USB 2.0-Schnittstelle an den Computer angeschlossen ist.

• Weitere Informationen zum Anschließen zusätzlicher FireWire- und USB-Geräte an das LaCie Hard Drive Extreme mit Triple Interface finden Sie in Abschnitt 3.3.

eWire 800

Sie können die FireWire- und die USB-Schnittstelle nicht gleichzeitig angeschlossen haben! Wenn

echseln von Schnittstellen

Für den Anschluss zusätzlicher Geräte müssen Sie dieselbe Schnittstelle, entweder FireWire oder USB,

Anschließen mehrerer Geräte.

• Wenn Sie Ihr LaCie Laufwerk in einer plattformübergreifenden Umgebung (Mac/Windows) benutzen möchten, finden Sie weitere Informationen in den Abschnitten

4.1. Formatieren und Partitionieren des LaCie Laufwerks - 4.1.1. Mac

5.1. Dateisystemformate - 5.1.1. Mac

Page 19

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Mac OS 10.x - FireWire 800

Stecken Sie das 9-polige Ende des FireWire 800-Kabels in den

FireWire 800-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface.

Technischer Hinweis:

Sie in den Abschnitten:

• 2.3.1. Fir

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire

Schließen Sie das andere Ende des 9-

poligen FireWire 800-Kabels an eine freie FireWire 800-Schnittstelle des Computers an.

eWire

Weitere Informationen zu FireWire finden

3. Installation des LaCie Laufwerks

Seite 19

FireWire 800-Kabel (9-polig)

Ihr Laufwerk sollte nun auf dem Desktop erscheinen.

FireWire 800-Anschluss

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Es dauert einige Sekunden, bis der Computer das Laufwerk erkannt hat und auf dem Desktop anzeigt.

Mac OS Laufwerkssymbole

Das LaCie Hard Drive Extreme mit Triple Interface ist nun betriebsbereit. Sie können auch die Konfiguration des Laufwerks ändern. Weitere Informationen hierzu finden Sie in den folgenden Abschnitten:

• 4.1. For

Laufwerks - 4.1.1. Mac

matieren und Partitionieren des LaCie

Page 20

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Mac OS 10.x - FireWire 400

Stecken Sie das 6-polige Ende des FireWire 400-Kabels in den

FireWire 400-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface.

Technischer Hinweis:

Sie in den Abschnitten:

• 2.3.1. Fir

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire.

Schließen Sie das andere Ende des 6poligen FireWire 400-Kabels an eine freie FireWire 400-Schnittstelle des Computers an.

eWire

Weitere Informationen zu FireWire finden

3. Installation des LaCie Laufwerks

Seite 20

FireWire 400-Kabel (6-polig)

Ihr Laufwerk sollte nun auf dem Desktop erscheinen.

FireWire 400-Anschluss

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Es kann einige Sekunden dauern, bis der Computer das Laufwerk erkannt hat und auf dem Desktop anzeigt.

Mac OS Laufwerkssymbole

• 4.1. For

Laufwerks - 4.1.1. Mac

matieren und Partitionieren des LaCie

Page 21

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 21

Mac OS 9.x - FireWire 400

Damit Sie mit dem neuen LaCie Hard Drive Extreme mit Triple Interface arbeiten können, müssen Sie zuerst die benötigte Treibersoftware installieren.

Installation von Silverlining Pro

1) Legen Sie die CD mit den LaCie Speicherprogrammen in das CD-/DVD-Laufwerk Ihres Computers ein.

2) Öffnen Sie das CD-Symbol und doppelklicken Sie auf den Ordner doppelklicken Sie dann auf das Installationsprogramm

3) Der Bildschirm mit den Silverlining-Programmen erscheint. Klicken Sie auf

4) Der Bildschirm klicken Sie auf

5) Der Bildschirm

6) Der Bildschirm

7) Ändern Sie die Installationsvoreinstellung Installationsvorgang nicht benutzerspezifisch durchführen möchten.

8) Klicken Sie auf

9) In einer Meldung wird die erfolgreiche Installation bestätigt.

10) Klicken Sie auf

Nun können Sie zum nächsten Schritt gehen, dem Anschluss des Laufwerks an den Computer.

Vor der Installation erscheint. Lesen Sie die folgenden Informationen und

Weiter.

Lizenzvereinbarung erscheint. Klicken Sie auf Agree [Akzeptieren].

Installation erscheint.

Einfache Installation nicht, wenn Sie den

Installieren.

Neustart, damit Sie das FireWire-Gerät sofort verwenden können.

Silverlining Installer.

Silverlining Software;

Weiter.

Page 22

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Mac OS 9.x - FireWire 400

Stecken Sie das 6-polige Ende des FireWire 400-Kabels in den

FireWire 400-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface.

3. Installation des LaCie Laufwerks

Seite 22

FireWire 400-Kabel (9-polig)

Technischer Hinweis:

Sie in den Abschnitten:

• 2.3.1. Fir

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire.

Schließen Sie das andere Ende des 6-

poligen FireWire 400-Kabels an eine freie FireWire 400-Schnittstelle des Computers an.

FireWire 400-Anschluss

eWire

Weitere Informationen zu FireWire finden

Ihr Laufwerk sollte nun auf dem Desktop erscheinen.

Es kann einige Sekunden dauern, bis der Computer das Laufwerk erkannt hat und auf dem Desktop anzeigt.

Mac OS Laufwerkssymbole

Das LaCie Hard Drive Extreme mit Triple Interface ist nun betriebsbereit. Sie können auch die Konfiguration des Laufwerks ändern. Weitere Informationen finden Sie in der Dokumentation zu Silverlining Pro auf der CD mit den LaCie Speicherprogrammen.

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Page 23

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Mac OS 10.x - Hi-Speed USB 2.0

Schließen Sie das Hi-Speed USB 2.0-Kabel an den Hi-

Speed USB 2.0-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface an.

3. Installation des LaCie Laufwerks

Seite 23

Hi-Speed USB 2.0-Kabel - Geräteende

Technischer Hinweis:

finden Sie in den Abschnitten:

• 2.3.2. USB

• 5.3. Optimieren von Datenübertragungen

• 7. Fragen und Antworten zu USB.

Schließen Sie das andere Ende des Hi-Speed USB 2.0-Kabels an eine freie USB-Schnittstelle* des Computers an.

USB-Anschluss

Weitere Informationen zu USB

Technischer Hinweis: Um die Hi-Speed USB 2.0-

Datenübertragungsraten zu erreichen, müssen Sie eine Hi-Speed USB 2.0-Host-Schnittstelle an Ihrem Computer benutzen. Ansonsten sind Sie auf die Geschwindigkeit von USB 1.1 beschränkt. Weitere Informationen finden Sie in den Abschnitten:

5.3. Optimieren von Datenübertragungen

5.3.2. Hi-Speed USB 2.0-Anschlüsse und Leistung

Ihr Laufwerk sollte nun auf dem Desktop erscheinen.

Es kann einige Sekunden dauern, bis der Computer das Laufwerk erkannt hat und auf dem Desktop anzeigt.

Mac OS Laufwerkssymbole

• 4.1. For

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

matieren und Partitionieren des LaCie Laufwerks - 4.1.1. Mac

Page 24

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 24

Mac OS 9.x - USB

Damit Sie mit dem neuen LaCie Hard Drive Extreme mit Triple Interface arbeiten können, müssen Sie zuerst die benötigte Treibersoftware installieren.

Installation von Silverlining Pro

1) Legen Sie die CD mit den LaCie Speicherprogrammen in das CD-/DVD-Laufwerk Ihres Computers ein.

2) Öffnen Sie das CD-Symbol und doppelklicken Sie auf den Ordner doppelklicken Sie dann auf das Installationsprogramm

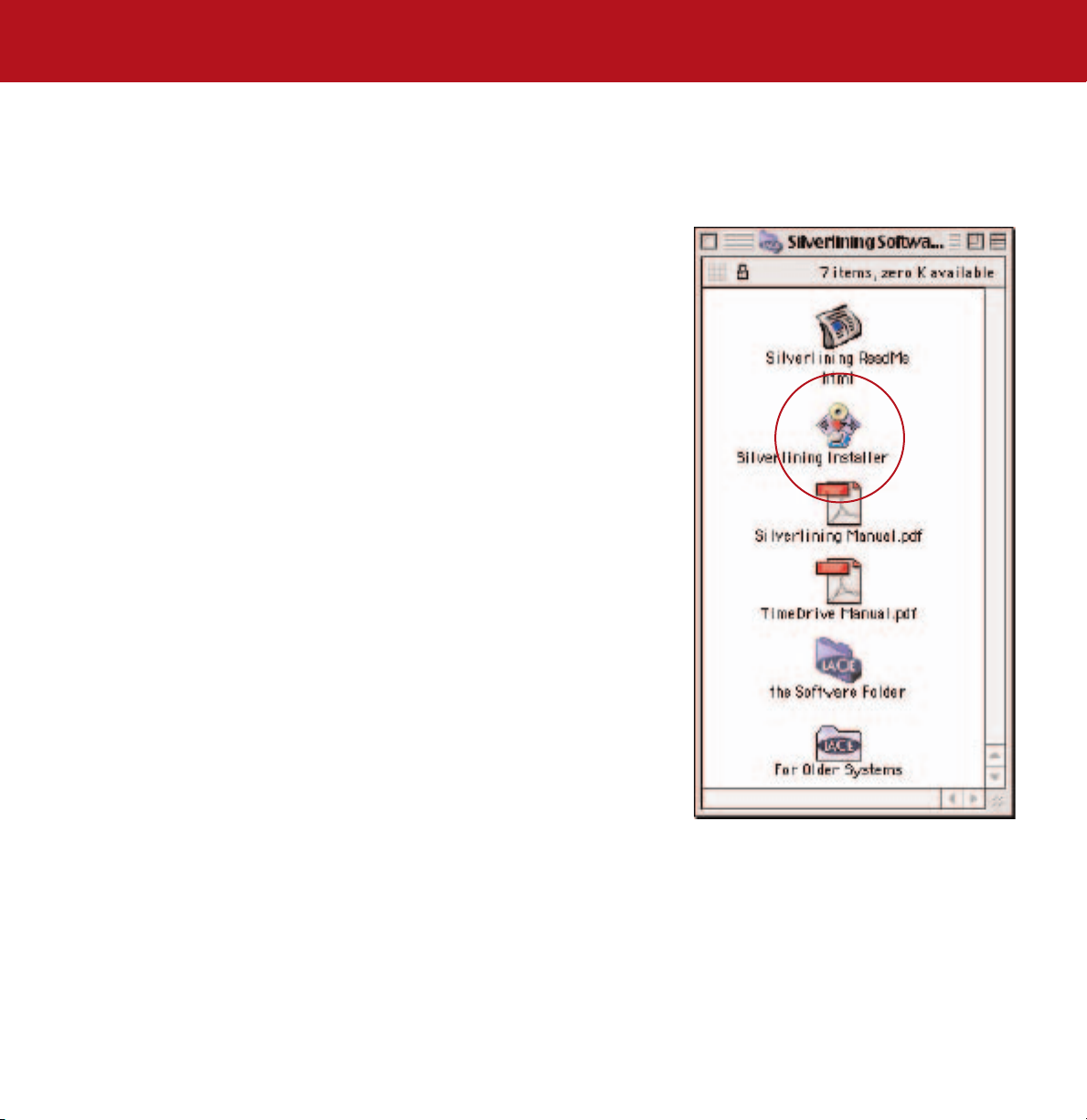

3) Der Bildschirm mit den Silverlining-Programmen erscheint. Klicken Sie auf

4) Der Bildschirm klicken Sie auf

5) Der Bildschirm

6) Der Bildschirm

7) Ändern Sie die Installationsvoreinstellung Installationsvorgang nicht benutzerspezifisch durchführen möchten.

8) Klicken Sie auf

9) In einer Meldung wird die erfolgreiche Installation bestätigt.

10) Klicken Sie auf

Nun können Sie zum nächsten Schritt gehen, dem Anschluss des Laufwerks an den Computer.

Vor der Installation erscheint. Lesen Sie die folgenden Informationen und

Weiter.

Lizenzvereinbarung erscheint. Klicken Sie auf Agree [Akzeptieren].

Installation erscheint.

Einfache Installation nicht, wenn Sie den

Installieren.

Neustart, damit Sie das USB-Gerät sofort verwenden können.

Silverlining Installer.

Silverlining Software;

Weiter.

Page 25

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Mac OS 9.x - USB

Schließen Sie das Hi-Speed USB 2.0-Kabel an den Hi-

Speed USB 2.0-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface an.

Technischer Hinweis: Unter Mac OS 9.x wird der Hi-

Speed USB 2.0-Standard von Apple nicht unterstützt. Sie sind auf die Geschwindigkeit von USB 1.1 beschränkt.

3. Installation des LaCie Laufwerks

Seite 25

Hi-Speed USB 2.0-Kabel - Geräteende

Schließen Sie das andere Ende des Hi-Speed USB 2.0-Kabels an eine freie USB-Schnittstelle* des Computers an.

USB-Anschluss

Technischer Hinweis:

finden Sie in den Abschnitten:

• 2.3.2. USB

• 5.3. Optimieren von Datenübertragungen

• 7. Fragen und Antworten zu USB

Ihr Laufwerk sollte nun auf dem Desktop erscheinen. Es kann einige Sekunden dauern, bis der Computer das Laufwerk erkannt hat und auf dem Desktop

anzeigt.

Mac OS Laufwerkssymbole

Weitere Informationen zu USB

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Page 26

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 26

3.2.2. Windows

Diese Installationsschritte sind je nach Schnittstelle und Windows-Betriebssystem aufgeteilt. Für eine Anzeige der Installationsschritte für die Schnittstelle und das Betriebssystem, das Sie benutzen möchten, klicken Sie auf die gewünschte Schnittstelle:

indows 2000/Windows XP - FireWire 800

W Windows 2000/Windows XP - FireWire 1394/IEEE 1394 Windows 2000/Windows XP - iLink/DV Windows 2000/Windows XP - Hi-Speed USB 2.0

Wichtige Informationen:

Sie zwischen den Schnittstellen wechseln möchten, müssen Sie auch die Schritte in Abschnitt

3,5. W

echseln von Schnittstellen befolgen.

Technischer Hinweis:

• Weitere Informationen zum Anschließen zusätzlicher FireWire- oder USB-Geräte an die LaCie d2 mit Triple Interface finden Sie in Abschnitt 3.3.

• Wenn Sie Ihr LaCie Laufwerk in einer plattformübergreifenden Umgebung (Mac/Windows) benutzen möchten, finden Sie weitere Informationen in den Abschnitten

4.1. Formatieren und Partitionieren des LaCie Laufwerks - 4.1.2. W

5.1. Dateisystemformate - 5.1.2. Windows

Sie können die FireWire- und die USB-Schnittstelle nicht gleichzeitig angeschlossen haben! Wenn

Für den Anschluss zusätzlicher Geräte müssen Sie dieselbe Schnittstelle, entweder FireWire oder USB,

Anschließen mehrerer Geräte.

indows

Page 27

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 27

Windows 2000 und Windows XP - FireWire 800

Beim ersten Anschließen eines FireWire 800-Peripheriegeräts erkennt Windows das betreffende Laufwerk und leitet die automatische Installation ein. Das gilt auch dann, wenn Sie das Gerät schon einmal an einer anderen Schnittstelle desselben FireWire-Busses angeschlossen hatten. Warten Sie, bis Windows die FireWire 800-Treiber Ihres LaCie Laufwerks installiert hat.

Stecken Sie das 9-polige Ende des FireWire 800-Kabels in den

FireWire 800-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface.

FireWire 800-Kabel (9-polig)

Technischer Hinweis:

Sie in den Abschnitten:

• 2.3.1. Fir

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire

eWire

Weitere Informationen zu FireWire finden

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Schließen Sie das andere Ende des 9-poligen FireWire 800-Kabels an eine freie FireWire 800Schnittstelle des Computers an.

FireWire 800-Anschluss

Um Ihr LaCie Hard Drive Extreme mit Triple

Interface betriebsbereit zu machen, müssen Sie das Laufwerk formatieren. Sie können auch die Konfiguration des Laufwerks ändern. Weitere Informationen hierzu finden Sie in den folgenden Abschnitten:

matieren und Partitionieren des LaCie

4.1. For Laufwerks -4.1.2. Windows

Page 28

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 28

Windows 2000 und Windows XP - FireWire 400

Beim ersten Anschließen eines FireWire-Peripheriegeräts erkennt Windows das betreffende Laufwerk und leitet die automatische Installation ein. Das gilt auch dann, wenn Sie das Gerät schon einmal an einer anderen Schnittstelle desselben FireWire-Busses angeschlossen hatten. Warten Sie, bis Windows die FireWire-Treiber Ihres LaCie Laufwerks installiert hat.

Stecken Sie das 6-polige Ende des FireWire 400-Kabels in den

FireWire 400-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface.

Technischer Hinweis:

Sie in den Abschnitten:

• 2.3.1. Fir

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire

Schließen Sie das 6-polige Ende des FireWire 400-Kabels an eine freie FireWire 400-Schnittstelle des Computers an.

FireWire 400-Anschluss

eWire

Weitere Informationen zu FireWire finden

FireWire 400-Kabel (6-polig)

Um Ihr LaCie Hard Drive Extreme mit Triple

matieren und Partitionieren des LaCie

4.1. For Laufwerks -4.1.2. Windows

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Page 29

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 29

Windows 2000 und Windows XP - iLink/DV

Stecken Sie das 6-polige Ende des iLink/DV-Kabels in den

FireWire 400-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface.

iLink/DV-Kabel (6-polig)

Technischer Hinweis:

Sie in den Abschnitten:

• 2.3.1. Fir

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire

eWire

Weitere Informationen zu FireWire finden

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Schließen Sie das 4-polige Ende des iLink/DV-Kabels an eine freie iLink/DV-Schnittstelle des Computers oder des Geräts an.

iLink/DV-Kabel (4-polig)

iLink/DV-Anschluss

Um Ihr LaCie Hard Drive Extreme mit Triple

matieren und Partitionieren des LaCie

4.1. For Laufwerks -4.1.2. Windows

Page 30

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 30

Windows 2000 und Windows XP - Hi-Speed USB 2.0

Beim ersten Anschließen eines USB-Peripheriegeräts erkennt Windows das betreffende Laufwerk und leitet die automatische Installation ein. Das gilt auch dann, wenn Sie das Gerät schon einmal an einer anderen Schnittstelle desselben USB-Busses angeschlossen hatten. Warten Sie, bis Windows die USB-Treiber Ihres LaCie Laufwerks installiert hat.

Schließen Sie das Hi-Speed USB 2.0-Kabel an den Hi-Speed

USB 2.0-Anschluss an der Rückseite des LaCie Hard Drive Extreme mit Triple Interface an.

USB-Kabel, Geräteende

Technischer Hinweis: Um die Hi-Speed USB 2.0-

Datenübertragungsraten zu erreichen, müssen Sie eine Hi-Speed USB 2.0-Schnittstelle an Ihrem Computer benutzen. Andernfalls sind die Übertragungsraten auf die Geschwindigkeit einer USB

1.1-Schnittstelle beschränkt.

Computermodelle sind verschieden. Die genaue Position der Schnittstelle finden Sie im Benutzerhandbuch für Ihren Computer.

Schließen Sie das andere Ende des Hi-Speed USB 2.0-Kabels an eine freie USB-Schnittstelle* des Computers an.

USB-Kabel, Computerende

USB-Anschluss

Technischer Hinweis:

zu USB finden Sie in den Abschnitten:

• 2.3.2. USB

• 5.3. Optimieren von Datenübertragungen

• 7. Fragen und Antworten zu USB

Um Ihr LaCie Hard Drive Extreme mit Triple

matieren und Partitionieren des LaCie

4.1. For Laufwerks -4.1.2. Windows

Weitere Informationen

Page 31

LaCie Hard Drive Extreme mit Triple Interface

Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 31

3.3. Anschließen mehrerer Geräte

3.3.1. FireWire

Sie können das Laufwerk über die FireWire 800-, FireWire 400- bzw. iLink/DV-Schnittstelle an einen Computer anschließen (Sie können immer nur eine Schnittstelle verwenden). Der FireWire-Schnittstellenstandard ermöglicht den Anschluss von bis zu 63 Geräten am Bus (Kaskadenschaltung genannt), wobei pro Sekundäranschluss bis zu 16 Geräte möglich sind.

Wenn Sie das LaCie Hard Drive Extreme mit Triple Interface mit einem FireWire 800-Kabel an den Computer anschließen, können Sie ein Gerät über den zweiten FireWire 800-Anschluss und eines über den FireWire 400-Anschluss kaskadieren.

Wenn Sie das LaCie Hard Drive Extreme mit Triple Interface mit einem FireWire 400-Kabel an den Computer anschließen, können Sie Geräte über die verbleibenden FireWire 800-Anschlüsse kaskadieren.

Wichtige Informationen:

über das FireWire 800-Kabel (9/6-polig) angeschlossen ist, sind alle Übertragungsgeschwindigkeiten auf FireWire 400 begrenzt.

Ein FireWire 800-Gerät kann nur mit FireWire 800-Geschwindigkeit betrieben werden, wenn es mit einem FireWire 800Gerät in Kaskade geschaltet ist. Die optimale FireWire 800-Leistung erfordert, dass dementsprechend ausgestattete Geräte direkt an einen FireWire 800-Port des Computers angeschlossen sind.

LaCie Hard Drive - FireWire-Schnittstellenoptionen

FireWire 400

Wenn ein FireWire 400-Gerät der Ursprung einer Kaskade und dieses als ein kaskadiertes Gerät

FireWire 400-Kabel (6/6-polig)

Technischer Hinweis: Weitere Informationen zu

FireWire und zur Leistungsverbesserung finden Sie in den Abschnitten:

• 2.3.1. FireW

• 5.3. Optimieren von Datenübertragungen

• 6. Fragen und Antworten zu FireWire

*FireWire 800-Kabel, 9/6-polig und 9/4-polig, sind separat erhältlich.

iLink/DV-Kabel (6/4-polig)

ire-Kabel und -Anschlüsse

Zum Computer

FireWire 800 Zum Computer

FireWire 800-Kabel (9/9-polig)

FireWire 800-Kabel (9/6-polig)*

FireWire 800-Kabel (9/4-polig)*

Page 32

LaCie Hard Drive Extreme mit Triple Interface

480M/bps

12M/bps

480M/bps

Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 32

3.3.2. USB

Technisch gesehen können Sie bis zu 127 einzelne USB-Geräte gleichzeitig anschließen. In der Praxis werden jedoch meist nicht mehr als 6 bis 8 Peripheriegeräte mit dem USB-System verbunden. Da die meisten Computer nur zwei USB-Anschlüsse haben, benötigen Sie einen Hub, wenn Sie mehr als zwei PeripherieGeräte anschließen möchten. Der Hub verstärkt die Signale und bietet meistens zwischen 4 und 7 Anschlüsse. Um noch mehr Laufwerke anzuschließen, verbinden Sie einen weiteren Hub mit dem ersten Hub, und schließen die Geräte an. Allerdings sinkt die Übertragungsrate, da sich der Signalweg verlängert. Für eine optimale Leistung schließen Sie das Laufwerk direkt an eine der integrierten Schnittstellen in Ihrem Computer an.

Wichtige Informationen:

Gerät an eine Hi-Speed USB 2.0-Schnittstelle oder -Hub angeschlossen sein. Wenn ein Hi-Speed USB 2.0-Gerät an einen USB 1.1-Anschluss oder -Hub angeschlossen wird, wird die Geschwindigkeit auf die Datenübertragungsraten von USB 1.1 begrenzt. Für beste Leistungen schließen Sie Ihr Hi-Speed USB 2.0-Gerät direkt an einen Hi-Speed USB 2.0-Port Ihres Computers an und vermeiden Sie den Anschluss von USB 1.1-Geräten am selben Port, da ansonsten alle Geschwindigkeiten auf die USB 1.1Übertragungsraten herabgesetzt werden.

Um Hi-Speed USB 2.0-Datenübertragungsraten erreichen zu können, muss ein Hi-Speed USB 2.0-

LaCie Hard Drive Extreme mit Triple Interface - USB-Schnittstellenoptionen

Hi-Speed USB 2.0Anschluss oder Hi-Speed USB 2.0-Hub

oder

Technischer Hinweis: Weitere Informationen zu USB und zur Leistungsverbesserung finden Sie in den Abschnitten:

• 2.3.2. USB-Kabel und -Anschlüsse

• 5.3. Optimieren von

Datenübertragungen

• 7. Fragen und Antworten zu USB

oder

USB 1.1Anschluss oder USB 1.1-Hub

oder oder

Page 33

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 33

3.3.3 Anschließen von digitalen Videokameras an das LaCie Laufwerk

Sowohl mit FireWire 400- als auch mit FireWire 800-Schnittstellen ist es möglich, eine digitale Videokamera direkt an das LaCie Hard Drive Extreme mit Triple Interface anzuschließen. (Diese Verbindung wird als Kaskadierung bezeichnet).

Wichtige Informationen:

in Kaskade geschaltete Gerät nicht erkennen, wenn die Schnittstellen gemischt sind, d.h. ein FireWire-Gerät an ein Laufwerk angeschlossen ist, das seinerseits über die Hi-Speed USB 2.0-Schnittstelle an den Computer angeschlossen ist. Wenn Sie zwischen den Schnittstellen wechseln möchten, müssen Sie auch die Schritte in Abschnitt 3.6. W befolgen.

Schließen Sie das 4-polige Ende des iLink/DV-Kabels an den 4-poligen Anschluss Ihrer Digitalkamera an.

Stecken Sie das 6-polige Ende des iLink/DV-Kabels in den 6-poligen FireWireAnschluss an der Rückseite des LaCie Laufwerks.

Die Digitalkamera sollte nun auf dem Desktop (Mac) oder unter Arbeitsplatz (Windows) angezeigt werden.

Technischer Hinweis: Wenn Ihr Computer nicht die FireWire

800-Kapazität aufweist, haben Sie zwei Optionen zur Nutzung der Kaskadenfunktion: 1) Rüsten Sie Ihren Computer mit einer FireWire 800 PCI- oder PC Karte aus (siehe Abschnitt 5.3. Optimieren von Datenübertragungen weitere Informationen); 2) Kaufen Sie ein 9-polig-auf-6poliges FireWire 800-Schnittstellenkabel, das Sie an den FireWire 800-Anschluss Ihres LaCie Laufwerks und einen FireWire 400-Anschluss Ihres Computers anschließen können.

Zum Kaskadieren von Geräten müssen Sie dieselbe Schnittstelle (FireWire). Ihr Computer kann das

echseln von Schnittstellen

für

Wichtige Informationen:

versuchen Sie, es direkt an Ihren Computer anzuschließen. Weitere Informationen finden Sie im Abschnitt

6. Fragen und

Antworten zu FireWire.

Wenn Ihr Gerät nicht erkannt wird,

Page 34

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 34

3.4. Trennen des LaCie Laufwerks

FireWire- und externe USB-Geräte werden über Plug & Play integriert. Das heißt, dass das Laufwerk während des Computerbetriebs angeschlossen und wieder getrennt werden kann. Um einen Systemabsturz zu vermeiden, befolgen Sie beim Trennen von FireWire- oder USB-Geräten die folgenden Regeln:

Vorsicht!

Das Trennen des in Betrieb befindlichen Laufwerks kann einen Datenverlust zur Folge haben. Stellen Sie daher vor dem Entfernen des USB- oder FireWire-Kabels sicher, dass das Laufwerk gerade keinen Lese- bzw. Schreibvorgang ausführt und die LED für die Anzeige eines solchen Lese- oder Schreibvorgangs nicht leuchtet.

3.4.1. Windows

Klicken Sie in der Taskleiste (unten rechts auf dem Bildschirm) auf das Auswurfsymbol (zu erkennen am kleinen grünen Pfeil über

einem Hardwaregerät).

In einer Meldung werden die Geräte aufgelistet, die mit dem

Klicken Sie auf das LaCie Gerät.

Die folgende Meldung wird angezeigt: „Hardware kann jetzt entfernt werden” (oder eine ähnliche Formulierung). Jetzt können Sie

das Gerät trennen.

Sie dürfen das USB- bzw. FireWire-Kabel nicht herausziehen, während das Laufwerk Daten schreibt oder einliest.

Auswurfsymbol angesteuert werden können („Entfernen von...”).

3.4.2. Mac

Sie müssen das Laufwerkssystem vom Desktop entfernen, bevor Sie es trennen oder abschalten. Führen Sie einen der folgenden Schritte durch:

• Ziehen Sie das Laufwerkssymbol auf das Papierkorb-Symbol.

• Starten Sie

Nun können Sie das Laufwerk trennen.

Silverlining Pro, markieren Sie die Festplatte und wählen Sie “Auswerfen”.

Mac OS 10.x

Mac OS 9.x

Page 35

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

3. Installation des LaCie Laufwerks

Seite 35

3.5. Umschalten zwischen USB- und FireWire-Anschlüssen

Sowohl Hi-Speed USB 2.0 als auch FireWire 400 und FireWire 800 sind “Hotplug-fähig”, so dass Sie ein Laufwerk auch dann an einen USB- bzw. FireWire-Port Ihres Computers anschließen können, wenn der Computer eingeschaltet ist. Damit Ihr Laufwerk einwandfrei funktioniert, müssen Sie jedoch wichtige Schritte befolgen. Führen Sie, wenn Sie von einem Hi-Speed USB 2.0- zu einem FireWire 400oder 800-Anschluss (und umgekehrt) wechseln, die folgenden Schritte durch:

Melden Sie das Laufwerk ab, wie im Abschnitt 3.5 T

Ziehen Sie das USB- bzw. das FireWire-Kabel ab.

Schließen Sie entweder das USB- oder das FireWire-Kabel an.

Nach dem Wechseln zwischen den beiden Schnittstellen müssen Sie ggf. die Anwendung, die Sie für den Zugriff auf das Laufwerk verwenden, schließen und anschließend neu starten. Das Laufwerk müsste dann sichtbar sein und den Zugriff zulassen.

rennen des LaCie Laufwerks beschrieben.

Page 36

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

4. Verwendung des LaCie Laufwerks

Seite 36

4. Verwendung des LaCie Laufwerks

Das Formatieren besteht aus den folgenden Schritten: Das Betriebssystem löscht alle Systemverwaltungsdaten auf der Festplatte, prüft die Festplatte, um sicherzustellen, dass alle Sektoren zuverlässig arbeiten, markiert schadhafte Sektoren (zerkratzte Stellen) und erstellt interne Adresstabellen, die später Daten auffindbar machen.

Bei der Formatierung haben Sie die Möglichkeit, die Festplatte in Bereiche zu unterteilen; diese werden Partitionen genannt. Bei einer Partition handelt es sich um einen Bereich des Speicherplatzes der Festplatte, der für die Aufnahme von Dateien und Daten erstellt wird.

Nach der Formatierung ist der verfügbare Speicher der Festplatte unterschiedlich, hängt von der Betriebsumgebung ab und liegt etwa 10 % unter der Ausgangskapazität im Rohzustand.

Dateisystemformate

In Mac und Windows Umgebungen sind hauptsächlich drei verschiedene Dateiformate aufzufinden:

• Mac OS Extended (HFS+) - für Mac OS 9.x und Mac OS 10.x

•NTFS - für Windows 2000 und XP

•FAT 32 - für ältere Windows-Betriebssysteme

Technischer Hinweis:

Laufwerk unter Windows erscheint und arbeitet, müssen Sie es neu formatieren. Detaillierte Anleitungen finden Sie in Abschnitt

4.1.2. Formatieren und Partitionieren des LaCie Laufwerks - Windows.

Wichtige Information:

Laufwerk sowohl mit Mac als auch mit Windows Betriebssystemen benutzen möchten, können Sie zwei Partitionen erstellen: ein 32GB FAT 32-Volumen und ein großes Mac OS Extended-Volumen. Diese Konfiguration weist allerdings gewisse Einschränkungen auf. Für beste Leistungen und Zuverlässigkeit wird empfohlen, ein Dienstprogramm eines Fremdherstellers, wie z.B. Mediafours

MacDrive

Computer Dateien auch in einem Volumen lesen und schreiben können, das für einen Mac formatiert ist.

, zu verwenden, mit dem Windows-

Windows!Damit das

Wenn Sie dieses

Mac

• Wenn Sie das Laufwerk ausschließlich in einer Mac-Umgebung verwenden, lassen Sie es als ein großes Mac OS ExtendedVolumen formatiert.

• Wenn Sie mehrere Mac Betriebssysteme auf der LaCie-Festplatte installieren möchten, partitionieren Sie das Laufwerk in mehrere Mac OS Extended-Volumen.

Windows

• Wenn Sie dieses Laufwerk mit Windows ME, 2000 und XP Betriebssystemen benutzen möchten, wird empfohlen, zwei Partitionen zu erstellen: Eine Partition sollte ein 32GB FAT 32 (MSDOS Dateisystem)-Volumen, die andere ein großes NTFS-Volumen sein.

• Wenn Sie das Laufwerk ausschließlich in einer Win 2000/XP Umgebung verwenden, erstellen Sie ein großes NTFS-Volumen.

Page 37

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

4. Verwendung des LaCie Laufwerks

Seite 37

4.1. Formatieren und Partitionieren des LaCie Hard Drive Extreme mit Triple Interface

Nachdem Sie das LaCie Hard Drive Extreme mit Triple Interface eingerichtet haben, können Sie sie entsprechend Ihren Erfordernissen neu formatieren oder partitionieren.

4.1.1. Mac

• Mac OS 9.x - Installieren und benutzen Sie die zum Laufwerk gehörende Software LaCie Silverlining Pro

• Systeme mit Mac OS 10.x - Verwenden Sie das zum Betriebssystem gehörende Apple Datenträgerdienstprogramm.

Vorsicht!

Schritten werden sämtliche Daten von der Festplatte gelöscht. Informationen, die noch benötigt werden, müssen daher gesichert werden, bevor Sie die folgenden Schritte durchführen.

Mit den folgenden

Anweisungen zum Installieren und Verwenden von auf der CD mit den LaCie Speicherprogrammen finden.

Formatieren und Partitionieren unter Mac OS 10.x

1) Schließen Sie das Laufwerk über eine der Schnittstellen an den Computer an.

2) Wenn das Laufwerk auf den Desktop geladen wird, wählen Sie in der Menüleiste das Menü Gehe zu.

3) Wählen Sie im Menü Gehe zu die Programme.

Option

4) Wählen Sie im Menü Programme den

Ordner doppelklicken Sie auf Festplattendienstprogramm.

5) Das Fenster

Festplattendienstprogramm wird geöffnet. Links im Fenster werden die verfügbaren Festplatten aufgelistet. Es müsste jetzt ein Volumen für Ihre interne Festplatte und ein weiteres Volumen mit der Bezeichnung LaCie erscheinen.

Dienstprogramme und

Silverlining Pro entnehmen Sie bitte dem Silverlining Handbuch, das Sie im PDF-Format

6) Wählen Sie das Laufwerk LaCie aus

und klicken Sie auf die Registerkarte

Partition.

Page 38

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

4. Verwendung des LaCie Laufwerks

Seite 38

7) Wählen Sie in der Option Volumenaufteilung: die Anzahl der

gewünschten Partitionen, indem Sie auf das Pulldown-Menü Aktuell klicken. Unter Mac OS 10.x kann die Festplatte in bis zu acht Partitionen unterteilt werden. Sie können die Größe der Partitionen mit der Einstellleiste bestimmen, die die einzelnen Partitionen in der

8) Legen Sie im Bereich

die verschiedenen Partitionen fest und bestimmen Sie das Volumenformat (Mac OS Extended, Mac OS Standard, MS-DOS Dateisystem oder UNIX File System) und die Volumengröße.

9) Klicken Sie im Abschnitt

Festplattentreiber installieren

Mac OS 9.x als auch unter Mac OS 10.x verwendet werden soll.

10) Wenn Sie das Volumenformat, die Anzahl der Partitionen, die

Größen und Optionen festgelegt haben, klicken Sie auf OK. Daraufhin wird die folgende Meldung angezeigt:

gelöscht. Dieser Schritt kann NICHT rückgängig gemacht werden. Sind Sie sicher, dass Sie dies wünschen?”

[Partitionieren], um fortzufahren.

11) Mac OS 10.x richtet die Festplatte automatisch mit den von Ihnen gewählten Partitionen und dem Volumenformat ein; danach steht das

Laufwerk zu Ihrer Verfügung.

Volumenaufteilung abgrenzt.

Volumeninformationen einen Namen für

Optionen auf die Option Mac OS 9

, wenn das Laufwerk sowohl unter

„Achtung! Beim Speichern des neuen Volumens werden alle bestehenden Volumen

Technischer Hinweis: Eine eingehendere Besprechung der

unterschiedlichen Dateisystemformate und Partitionieren finden Sie in Abschnitt 5.1.1. Dateisystemformate - Mac

Technischer Hinweis: Unter

Mac OS 10.3.x ist die Standardformateinstellung Mac OS Extended (Aufgezeichnet). Die Aufzeichnung bietet ein fortlaufendes Protokoll der Änderungen an Dateien auf der Festplatte. Sie können auch keine Formatierung im MS-DOS Dateisystem vornehmen, es sei denn, Sie wählen die Registerkarte Löschen im Fenster des Festplattendienstprogramms und erstellen ein ganz neues MS-DOS Dateisystemvolumen. Weitere Informationen finden Sie in Abschnitt 5.1.1. Dateisystemformate - Mac

Klicken Sie auf Partition

Page 39

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

4. Verwendung des LaCie Laufwerks

Seite 39

4.1.2. Windows

• Systeme mit Windows 2000 und XP: Verwenden Sie die zum Betriebssystem gehörende Datenträgerverwaltung.

Formatieren und Partitionieren unter Windows 2000 und Windows XP

Das Formatieren und Partitionieren der Festplatte eines Computers, auf dem Windows 2000 oder Windows XP installiert ist, erfolgt in zwei Schritten: (1) Installieren einer Signatur auf der Festplatte und (2) Partitionieren/Formatieren der Festplatte. Bei diesen Schritten wird alles gelöscht, was sich auf der Festplatte befindet.

1) Schließen Sie das Laufwerk über eine der Schnittstellen an den Computer an.

2) Klicken Sie mit der rechten Maustaste auf

3) Klicken Sie im Fenster

4) Formatieren Sie die Festplatte zum ersten Mal, startet Windows 2000 bzw. Windows XP den

Weiter.

Sie auf

5) Windows zeigt die angeschlossenen neuen Laufwerke an. Wenn Sie eine einzelne Festplatte formatieren, wird nur ein Laufwerk angezeigt. Klicken Sie auf das Kontrollkästchen neben dem Laufwerk und dann auf

Weiter.

Computerverwaltung auf Datenträgerverwaltung (unter der Gruppe Datenspeicher).

Arbeitsplatz und dann auf Verwalten.

Assistenten für digitale Signaturen. Klicken

Vorsicht!

Schritten werden sämtliche Daten von der Festplatte gelöscht. Informationen, die noch benötigt werden, müssen daher gesichert werden, bevor Sie die folgenden Schritte durchführen.

Mit den folgenden

6) Klicken Sie auf

Bitte überprüfen Sie die Option Schnell Formatierung.

Assistenten zu beenden.

7) In der geöffneten Datenträgerverwaltung wird nun ein neues Laufwerk angezeigt.

Klicken Sie mit der rechten Maustaste auf den verfügbaren Speicherplatz und wählen Sie dann Partition erstellen....

8) Dadurch wird der Weiter.

9) Wählen Sie

Fertig stellen, um den

Partitionserstellungs-Assistent geöffnet. Klicken Sie auf

Primäre Partition. Klicken Sie auf Weiter.

Page 40

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

10). Hier müssen Sie die Größe der Partition angeben. Es wird empfohlen, die maximal verfügbare Größe zu übernehmen, wenn Sie nicht

mehrere Partitionen auf demselben Laufwerk einrichten möchten. Klicken Sie auf

4. Verwendung des LaCie Laufwerks

Seite 40

Weiter.

11) Wählen Sie

Buchstaben für das Laufwerk aus. Klicken Sie auf

12) Wählen Sie

Dateisystem aus:

FAT32

Bei FAT32 handelt es sich um ein Dateisystem, das zu Windows 98 SE, Windows ME, Windows 2000 und Windows XP kompatibel ist, jedoch gewisse Einschränkungen aufweist. Unter Windows 2000 und Windows XP können Sie keine Partitionen von mehr als 32 GB erstellen.

NTFS

NTFS ist ein neueres Dateisystem, das nur mit Windows NT, Windows 2000 und Windows XP kompatibel ist. Es besitzt weniger Einschränkungen als FAT32 und ermöglicht die Einrichtung von größeren Partitionen als 32 GB.

13) Klicken Sie auf

14) Klicken Sie auf

15) Die

Formatierung der Festplatte. Anschließend können Sie die schließen und mit dem neuen Laufwerk arbeiten.

Datenträgerverwaltung erstellt die Partition und beginnt mit der

Laufwerkbuchstaben zuordnen und wählen Sie den gewünschten

Weiter.

Diese Partition formatieren... und wählen Sie dann ein

Weiter.

Fertig stellen.

Datenträgerverwaltung

Technischer Hinweis:

Besprechung der unterschiedlichen Dateisystemformate und Partitionieren finden Sie in Abschnitt 5.1.2. Dateisystemformate -

Windows.

Eine eingehendere

Page 41

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

5. Technische Hinweise

Seite 41

5. Technische Hinweise

5.1 Dateisystemformate

5.1.1. Mac

Mac OS 10.x:

Das LaCie Hard Drive Extreme mit Triple Interface ist als ein Mac OS Extended-Volumen vorformatiert. Sie können das Laufwerk Ihren Wünschen gemäß einrichten, indem Sie es mit separaten Dateisystemformaten erneut formatieren und/oder partitionieren. Für beste Leistungen in Mac OS Umgebungen formatieren und partitionieren Sie das Laufwerk als ein großes Mac OS Extended Volumen.

Mac OS Extended (HFS+)

Als Mac OS Extended wird das Dateisystem bezeichnet, das von Mac OS

8.1 und späteren Versionen verwendet wurde. HFS+ stellt eine

Optimierung des älteren HFS-Dateisystems dar und nutzt den Festplattenspeicher auf rationellere Weise. Bei HFS+ besteht die Einschränkung durch die Blockgröße nicht mehr.

MS-DOS Dateisystem (FAT 32)

Hierbei handelt es sich um das Microsoft Dateisystem, das besser unter der Bezeichnung FAT 32 bekannt ist. Verwenden Sie dieses Dateisystem, wenn Sie das LaCie Hard Drive Extreme mit Triple Interface unter Mac- und Windows-Betriebssystemen einsetzen wollen.

Mac OS Standard (HFS) Als Mac OS Standard wird das Dateisystem bezeichnet, das von Mac OS

8.0 und früheren Versionen verwendet wurde. Verwenden Sie dieses

Dateisystem nur, wenn Sie ein Volumen mit weniger als 32 MB erstellen, einen Mac mit einem 680X0-Prozessor verwenden oder eine Dateistruktur einrichten, auf die mit Macs zugegriffen werden können muss, auf denen Mac OS 8.0 oder eine frühere Version installiert ist.

UNIX-Dateisystem

Hierbei handelt es sich um das UNIX-basierte Dateisystem, das vorzugsweise von Benutzern eingesetzt wird, die UNIX-basierte Anwendungen in Mac OS 10.x entwickeln. Sofern Sie keinen besonderen Grund für die Verwendung des UNIX-Dateisystems haben, sollten Sie die Festplatte mit Mac OS Extended (HFS+) formatieren, weil dieses Format eine vertrautere Betriebsumgebung für Mac-Benutzer bietet.

Wichtige Informationen:

Mac- als auch für Windows-Betriebssysteme verwenden möchten, sollten Sie die folgenden Richtlinien beachten: Mac OS 9.x -

• Funktioniert zuverlässig mit FAT 32-Partitionen mit einer Größe von weniger als 32 GB

Mac OS X zieht vor, dass alle Partitionen dasselbe Format haben; daher wird nur die erste FAT 32-Partition garantiert gemountet. Mac OS 10.1.x -

• Funktioniert zuverlässig mit FAT 32-Partitionen mit einer Größe von weniger als 32 GB Mac OS 10.2.x -

• Funktioniert zuverlässig mit FAT 32-Partitionen mit einer Größe von weniger als 128 GB

• Wird mit FAT 32-Partitionen mit einer Größe von mehr als 128 GB nicht eingehängt Mac OS 10.3.x -

• Alle FAT 32-Laufwerke mit beliebiger Größe werden eingehängt

• NTFS-Volumen werden mit Schreibschutz eingehängt

Technischer Hinweis: Mac OS 10.3.x - Mac OS Extended

(Ausgezeichnet) Mit Panther hat Apple die Aufzeichnung für das Mac OS Extended Dateisystem eingeführt, was hilft, die Dateisysteme in Mac OS Volumen zu schützen. Wenn die Aufzeichnung aktiviert ist, werden Transaktionen im Dateisystem fortlaufend in einer separaten Datei, einem Journal, protokolliert. Im Fall eines ungewollten Herunterfahrens des Computers benutzt das Betriebsystem dieses Journal, um das Dateisystem wiederherzustellen. Die Protokollierung ist auch rückwärtskompatibel und alle Volumen mit aktivierter Protokollierung können vollständig von Computern benutzt werden, auf denen Mac OS 10.3.x nicht ausgeführt wird. Weitere Informationen finden Sie auf der Website von Apple.

Wenn Sie die Festplatte sowohl für

Mac OS 9.x:

Sie haben die Möglichkeit, die Festplatte mit Silverlining Pro in einem von zwei Formaten, HFS (Mac OS Standard) oder HFS+ (Mac OS Extended), zu formatieren (eine Anleitung finden Sie im Benutzerhandbuch von Silverlining im Ordner „Silverlining”).

Page 42

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

5. Technische Hinweise

Seite 42

5.1.2. Windows

Für Windows gibt es grundsätzlich zwei Systemformate: FAT 32 und NTFS. Anhand der folgenden Informationen können Sie sich möglicherweise für eines der Systeme entscheiden.

FAT 32

FAT ist die Abkürzung für File Allocation Table (Dateizuordnungstabelle), ein Begriff, der bis in die Anfänge der DOS-Programmierung zurückreicht. Ursprünglich war FAT nur ein 16-Bit-System. Nach Erscheinen der zweiten Version von Windows 95 wurde es aber auf 32 Bit aufgerüstet, daher der Name FAT 32. Rein theoretisch kann der Größenbereich eines FAT-32-Volumes zwischen weniger als 1 MB und 2 TB liegen. FAT 32 ist das native Dateisystem von Windows 98 und Windows ME und wird von Windows 2000 und Windows XP unterstützt. Wird FAT 32 mit Windows 2000 und XP verwendet, ist die Partitionsgröße jedoch auf 32 GB beschränkt (durch das WindowsPartitionierungsprogramm, d. h. die Datenträgerverwaltung) und die Größe einer einzelnen Datei auf 4 GB.

NTFS

Diese Abkürzung steht für New Technology Filing System (Neue Dateisystemtechnologie) und bezeichnet das native Dateisystem für Windows NT, Windows 2000 and Windows XP. NTFS bietet einige Funktionen, die bei FAT 32 nicht verfügbar sind; d. h. das Komprimieren, Verschlüsseln, Freigeben und Überprüfen von Dateien sowie die Möglichkeit der Laufwerksspiegelung und die Nutzung von RAID-5-Funktionen. Die Mindestgröße der von NTFS unterstützten Partitionen beträgt 10 MB, die maximale Größe 2 TB, wobei die Dateigröße unbeschränkt ist. Auf im NTFS-Format eingerichtete Partitionen kann direkt (nicht über Freigaben) nur mit Windows NT, Windows 2000 und Windows XP zugegriffen werden, ohne dass Produkte von Drittherstellern eingesetzt werden.

Leitlinien für die Wahl von FAT 32 oder NTFS

Verwenden Sie in den folgenden Fällen FAT 32:

• Sie möchten unter jedem Betriebssyste} auf Ihre Daten zugreifen - FAT 32 ist zu Windows 98 SE, ME, 2000, XP, NT, Mac OS 9.x und

Mac OS 10.x kompatibel (Weitere Informationen finden Sie unter dem Hinweis Wichtige Informationen in Abschnitt

5.1.1. Dateisystemfor

• Sie wollen die Möglichkeit haben, Ihr System mit einem anderen Betriebssystem als Windows NT oder Windows 2000 hochzufahren.

• Sie müssen möglicherweise die Möglichkeit haben, über ein zweites Betriebssystem hochzufahren. Haben Sie eine Partition erst einmal

von FAT 32 zu NTFS konvertiert, gibt es keinen Weg zurück. Sie können von FAT 32 zu NTFS konvertieren, aber nicht umgekehrt vorgehen.

Verwenden Sie in den folgenden Fällen NTFS:

• Sie möchten die Laufwerksleistung unter Windows 2000 oder XP optimieren.

• Sie wollen Dateien verschlüsseln, ihnen Zugriffsberechtigungen zuweisen oder den Zugriff auf Dateien überwachen.

• Sie wollen Partitionen mit einer Größe von mehr als 32 GB formatieren.

• Sie müssen einzelne Dateien mit einer Größe von mehr als 4 GB speichern.

• Sie benötigen ein Dateisystem, das gespiegelt oder wie eine RAID-5-Konfiguration strukturiert werden kann.

mate - Mac).

Page 43

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

5. Technische Hinweise

Seite 43

5.2. Verfügbarer Speicherplatz

Ein Gigabyte (GB) ist 1.000.000.000 Bytes. Damit eine Festplatte verwendet werden kann, muss sie zunächst formatiert werden. Das Formatieren besteht aus den folgenden Schritten: Das Betriebssystem löscht alle Systemverwaltungsdaten auf der Festplatte, prüft die Festplatte, um sicherzustellen, dass alle Sektoren zuverlässig arbeiten, markiert schadhafte Sektoren (zerkratzte Stellen) und erstellt interne Adresstabellen, die später Daten auffindbar machen. Nach der Formatierung ist der verfügbare Speicher der Festplatte unterschiedlich, hängt von der Betriebsumgebung ab und liegt etwa 10 % unter der Ausgangskapazität im Rohzustand.

5.3. Optimieren von Datenübertragungen

Als Datenübertragung wird der für eine bestimmte Aufgabe erforderliche Datenstrom bezeichnet. Normalerweise handelt es sich dabei um eine Datenübertragung vom Datenträger zum Arbeitsspeicher des Computers oder zwischen verschiedenen Speichergeräten. Bei externen Laufwerken wie beispielsweise dem LaCie Hard Drive Extreme mit Triple Interface werden die Daten über die FireWire- oder USB-Schnittstelle vom Laufwerk zum Computer übertragen. Die Daten werden vom Laufwerk über den FireWire-Anschluss des Laufwerks geleitet und gelangen über die FireWire Host-BusAdapterschnittstelle zum Computer.

Die Implementierung der FireWire Host-Bus-Adapterschnittstellen variieren sehr stark zwischen den einzelnen Computerherstellern. Bei Computern, auf denen Windows 2000 und darüber ausgeführt wird, ist die FireWire-Schnittstelle, genannt IEEE 1394 oder iLink auf PCs*, weniger häufig anzutreffen als ein nativer Host-Bus-Adapter. Nahezu alle neueren Apple Computer weisen native FireWire-Schnittstellen auf.

Die FireWire-Schnittstellen geben bestimmte Voraussetzungen vor, die gemäß den OHCINormen (Open Host Controller Interface) definiert sind. Alle LaCie Laufwerke entsprechen den OHCI-Normen und wurden streng mit Computern geprüft, die über Host-Bus-Adapter verfügen und ebenfalls den OHCI-Normen entsprechen. Leider werden diese Richtlinien nicht von allen Herstellern beachtet. Daher können bei Computern, deren Host-BusAdapter nicht den OHCI-Normen entsprechen, Anomalien auftreten.

*Technischer Hinweis:

Informationen zu FireWireSchnittstellen finden Sie unter:

6. Fragen und FireWire

Technischer Hinweis:

Informationen finden Sie unter

3.3.

Anschließen mehrerer Geräte.

Technischer Hinweis:

wichtige Faktor für Datenübertragungsraten ist die Art der Formatierung des Laufwerks. Weitere Informationen zur Auswahl des korrekten Dateisystemformats finden Sie in Abschnitt

5.1 Dateisystemformate

Antworten zu

Weitere

Ein weiterer

Um beste Leistungen zu erzielen, sollten Sie Ihr LaCie Hard Drive Extreme mit Triple Interface direkt an einen nativen FireWire-Anschluss an Ihrem Computer anschließen und eine Kaskadierung* vermeiden. Sie sollten möglichst das Ende einer Datenübertragung abwarten, bevor Sie Anwendungen an derselben USB-Schnittstelle starten.

Für Computer ohne nativen FireWire-Anschluss bietet LaCie FireWire Host-Bus-Adapter an, die auch als PCI- oder PC/PCMCIA-Karten bezeichnet werden und auf ihre Kompatibilität mit LaCie Laufwerken geprüft wurden. Weitere Informationen erhalten Sie von Ihrem Händler oder vom LaCie Kundendienst

Page 44

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

5. Technische Hinweise

Seite 44

5.3.1. FireWire 800-Anschlüsse und Leistung

Damit Sie die neuen, verbesserten Leistungsmerkmale von FireWire 800 nutzen können, muss Ihr Computer mit einer FireWire 800 HostBus-Adapterkarte (von einem Fremdhersteller erhältlich oder werksseitig eingebaut) ausgestattet sein. Diese Host-Bus-Adapterkarten enthalten einen oder mehrere FireWire 800-Ports, und Sie müssen Mac OS 10.2.4 und höher oder Windows 2000 oder Windows XP ausführen, um die FireWire 800-Leistung und -Funktionen zu erreichen.

Wenn Ihre Peripheriegeräte mit FireWire-Schnittstellen bestückt sind (nach dem Original-FireWire-Standard oder dem neuen Standard FireWire 800), können Sie mit zusätzlichen Anschlüssen die Leistung, die Zuverlässigkeit und den Wert Ihres Systems besonders einfach und kostengünstig verbessern. Durch den Einbau einer FireWire-PCI/PC-Karte können Sie schnelle von langsamen Geräten trennen, effektivere RAID-Konfigurationen vornehmen, über den Bus gespeiste Geräte in vollem Umfang nutzen und den Gesamtwert Ihres Systems schützen und steigern.

Nicht alle FireWire-Geräte sind gleich; einige ermöglichen schnellere Übertragungsraten als andere. Beispielsweise übertragen DVCamcorder die Daten mit einer langsameren Geschwindigkeit von 100 und 200 Mbit/s, Festplatten dagegen im Bereich von 400 Mbit/s. Wenn die Geräte in Reihe geschaltet sind (miteinander verbunden und an einem gemeinsamen Port angeschlossen), ist ihre Leistung möglicherweise auf die Übertragungsrate des langsamsten Geräts beschränkt. Mit einer separaten FireWire-PCI-Karte können Sie die langsamen und die schnellen Geräte auf zwei Ports aufteilen.

Dieses Prinzip wirkt sich zudem deutlich auf die Leistungsfähigkeit von Stripeset-RAID-0-Konfigurationen aus, wo jede Schnittstelle die maximale Geschwindigkeit erreicht, ohne von den anderen Geräten auf demselben Bus beeinträchtigt zu werden. Im Grunde definieren Sie durch den Einbau einer zusätzlichen PCI-Karte einen weiteren Controller für die Daten. Anstatt vier Laufwerke an einen Port anzuschließen und in Reihe zu schalten, können Sie mit einer zusätzlichen PCI-Karte zwei Laufwerke an einem Port und zwei an einem zweiten Port an einem anderen Controller anschließen. Weil Sie die Daten auf zwei Controller verteilen, anstatt nur einen zu verwenden, erzielen Sie eine Geschwindigkeitssteigerung.

Sie können einen zusätzlichen FireWire-Bus auch als eine zuverlässige Option zum Schutz Ihres teuren Computersystems betrachten. Wenn Ihre Geräte häufig zwischen verschiedenen Computern und Benutzern gewechselt werden, können Sie versehentlich einen FireWire-Port zerstören, beispielsweise durch ein defektes Kabel oder falsches Anschließen des Steckers. Das Ersetzen einer FireWire-PCI/PC-Karte ist erheblich preiswerter als die Reparatur oder Erneuerung der kompletten Systemplatine.

Wichtiger Hinweis:

10.2.4 und höher und von Windows 2000 und Windows XP unterstützt; außerdem ist die IEEE 1394b-Schnittstelle nicht bei allen PC-kompatiblen Computern standardmäßig auf der Systemplatine vorgesehen.

Informationen über FireWire 800 PCI- oder PC-Karten erhalten Sie von Ihrem LaCie Händler, dem LaCie Kundendienst oder auf unserer Website:

www.lacie.com.

Zum Zeitpunkt der Veröffentlichung (April 2004) werden die FireWire 800-Funktionen nur von Mac OS

Page 45

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

5. Technische Hinweise

Seite 45

5.3.2. Hi-Speed USB 2.0-Anschlüsse und Leistung

Damit Sie die verbesserten Leistungsmerkmale von Hi-Speed USB 2.0 nutzen können, muss Ihr Computer mit einer Hi-Speed USB 2.0 HostBus-Adapterkarte (separat erhältlich oder werksseitig eingebaut) und den entsprechenden Treibern ausgestattet sein. Diese Host-BusAdapterkarten, die einen oder mehrere USB-Anschlüsse enthalten, werden mit speziellen Hi-Speed USB 2.0-Treibern geliefert, über die der Computer die Karte steuert. Damit die an dem Anschluss angeschlossenen USB 2.0-Geräte mit der korrekten Geschwindigkeit betrieben werden, müssen diese Treiber installiert sein.

Computer mit Windows 2000 oder Windows XP können Hi-Speed USB 2.0-Geräte und Treiber automatisch verwalten.

Mac OS 9.x unterstützt Hi-Speed USB 2.0-Funktionen nicht und alle Hi-Speed USB 2.0-Geräte laufen nur mit den USBOriginalspezifikationen. Mac OS 10.2.7 und höher unterstützt Hi-Speed USB 2.0 und Mac OS 10.x unterstützt auch Hi-Speed USB 2.0, aber Sie müssen eine PCI- oder PC-Karte und die entsprechenden Treiber von einem Fremdhersteller erwerben.

Informationen über Hi-Speed USB 2.0 PCI- oder PC-Karten erhalten Sie von Ihrem LaCie Händler, dem LaCie Kundendienst unserer Website:

www.lacie.com.

oder auf

Page 46

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

5. Technische Hinweise

Seite 46

5.4. Hi-Speed USB 2.0 oder FireWire 400 oder FireWire 800

Die Entscheidung für die Nutzung einer Schnittstelle, Hi-Speed USB 2.0, FireWire 400 oder FireWire 800, kann ein komplizierter Prozess sein. Treffen Sie Ihre Entscheidung mit Hilfe der folgenden Informationen:

Computer mit Hi-Speed USB 2.0-, FireWire 400- und FireWire 800-Schnittstellen

Wenn Ihr Computer mit diesen drei Schnittstellen ausgerüstet ist, haben Sie mehrere Wahlmöglichkeiten. Der Schlüsselfaktor für diese Entscheidung ist einfach: Geschwindigkeit. FireWire 800 bietet effektiv die doppelte Bandbreite von Hi-Speed USB 2.0 und FireWire 400. Wenn Sie also bandbreitenintensive Anwendungen wie Digitalaudio, -video oder Grafikanwendungen benutzen, ist die Entscheidung für FireWire 800 einfach.

Computer mit Hi-Speed USB 2.0- und FireWire 400-Schnittstellen

Wenn Ihr Computer sowohl mit Hi-Speed USB 2.0- als auch mit FireWire-Schnittstellen ausgerüstet ist, ist die Laufwerksleistung ähnlich. Die theoretischen Übertragungsraten sind 480 MBit/s bei Hi-Speed USB 2.0 und 400 MBit/s bei FireWire. In der Praxis unterscheiden sich die beiden Bussysteme in Bezug auf Leistung und Geschwindigkeit nur geringfügig.

Die Entscheidung für eine der Schnittstellen sollte primär durch Ihre bereits vorhandenen Geräte begründet werden. Wenn Sie beispielsweise bereits beide Hi-Speed USB 2.0-Anschlüsse an Ihrem Computer verwenden, würden Sie das Laufwerk an der FireWireSchnittstelle anschließen und umgekehrt. Wenn Sie Hubs (für die USB-Topologie) und Verkettungen (für die FireWire-Topologie) vermeiden, können Sie die Leistung steigern, weil das Laufwerk dann direkt an Ihrem Computer angeschlossen wäre.

Computer mit USB- und FireWire 400-Schnittstellen

Wenn Ihr Computer mit einer USB- und einer FireWire-Schnittstelle ausgerüstet ist, erzielen Sie eine bedeutend höhere Leistung über den FireWire-Anschluss. Auch wenn das LaCie Laufwerk mit Hi-Speed USB 2.0-Kabel und -Schnittstelle geliefert wird, wird das Laufwerk bei Anschluss an die USB 1.1-Schnittstelle auf deren Geschwindigkeit und Leistung begrenzt.

Computer nur mit USB 1.1-Anschlüssen

Besitzt Ihr Computer nur eine USB 1.1-Schnittstelle, ist Ihre Entscheidung sehr leicht: Führen Sie den Anschluss mit dem zum Lieferumfang des Laufwerks gehörenden USB-Kabel durch. Hi-Speed USB 2.0 ist abwärtskompatibel und kann in Verbindung mit USB 1.1-Anschlüssen eingesetzt werden. Auch in diesem Fall sind Sie auf die Geschwindigkeit und Leistung von USB 1.1 beschränkt.

Sie haben auch die Möglichkeit, eine FireWire- oder Hi-Speed USB 2.0-Host-Adapterkarte zu kaufen und diese in einem PCI- oder PCMCIA-Steckplatz Ihres Computers zu installieren. Auf diese Weise kann Ihr Computer die Leistung nutzen, die von FireWire und HiSpeed USB 2.0 geboten wird.

Informationen über FireWire und Hi-Speed USB 2.0 PCI- oder PC-Karten erhalten Sie von Ihrem LaCie Händler, dem LaCie Kundendienst oder auf unserer Website: www.lacie.com.

Page 47

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

6. Fragen und Antworten zu FireWire

Seite 47

6. Fragen und Antworten zu FireWire

Was bedeutet IEEE 1394?

IEEE (Institute of Electrical and Electronics Engineers) ist die Bezeichnung des Ingenieurverbandes, der den 1394. Standard entwickelt hat, mit dem der Hochgeschwindigkeitsein- und -ausgangsbus (E/A) zum Anschluss von Peripheriegeräten definiert wird. Es gibt nun zwei Standards: IEEE 1394a, der den 1995 übernommenen Originalstandard darstellt, und IEEE 1394b, bei dem es sich um den neuen, im Jahr 2002 übernommenen Standard handelt.

Welche Beziehung besteht zwischen IEEE 1394, FireWire, iLink und DV?

Diese vier Namen beziehen sich alle auf die gleiche Schnittstelle.

• IEEE 1394 ist der üblicherweise in der Computerindustrie benutzte Name.

• FireWire ist der von Apple benutzte Markenname.

• iLink ist der Markenname, der von Sony für Unterhaltungselektronik und PCs verwendet wird.

• DV steht für „digitales Video” und wird als Logo für die Schnittstelle der meisten Video-Camcorder benutzt.

Welche Vorteile bieten die FireWire-Schnittstellen?

Als schneller, plattformübergreifender serieller Bus eignet sich FireWire ideal für digitale Audio-, Video- und Grafikanwendungen, die eine große Bandbreite benötigen. Beide FireWire-Versionen bieten Plug & Play-Funktionalität. Sie müssen Ihr Laufwerk daher nur anschließen und können es sofort benutzen. Zudem können bis zu 63 Geräte an einen einzigen Bus angeschlossen werden. Die Schnittstellen bieten auch P2P-Anschlüsse für den gleichzeitigen Anschluss mehrerer Computer und FireWire-Geräte. FireWire unterstützt zudem isochrone und asynchrone Datenübertragung und kann somit die Echtzeitdatenübertragung garantieren, womit eine falsche Reihenfolge oder eine verzögerte Übertragung einzelner Frames ausgeschlossen wird.

Worin unterscheiden sich FireWire 400 und FireWire 800?

Der Hauptunterschied zwischen diesen beiden Schnittstellen kann wie folgt zusammengefasst werden: Geschwindigkeit. FireWire 800 verdoppelt effektiv die Bandbreite der FireWire 400-Originalschnittstelle. Die neue FireWire 800-Schnittstelle bietet sehr beeindruckende Ergebnisse mit Geschwindigkeiten von bis zu 800 Mbit/s für einen einzigen Bus und noch höhere Geschwindigkeiten in RAID 0Konfigurationen.

Zu weiteren Schlüsseloptimierungen gehören die Unterstützung längerer Kabel sowie eine weiter verbesserte Arbitrationsarchitektur. Bei Verwendung von aus industrieller Glasfaser hergestellten Kabeln und einem Anschluss beider Geräte mittels eines FireWire 800-Hub ist mit FireWire 800 eine Datenübertragung durch 100 Meter Kabel möglich.

Der neue Arbitrationsplan verbessert die vorhandene Architektur erheblich durch eine fortgeschrittene 8B10B Datenkodierung (auf der Basis von Codes, die von Gigabit Ethernet und Fibre Channel verwendet werden); dabei wird die Signalverzerrung reduziert und die Arbitrationszeit verbessert. Dies geschieht durch Vorbereitung der Arbitration, während gleichzeitig das aktuelle Datenpaket gesendet wird, damit die vorbereiteten Daten sofort nach Abschluss der aktuellen Übertragung gesendet werden können.

Page 48

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Für welche Zwecke eignet sich FireWire am besten?

FireWire spielte eine wichtige Rolle bei den bahnbrechenden Änderungen in der digitalen Inhaltserstellung und wurde für den Beitrag bei diesen Verbesserungen von der Academy of Television Arts & Sciences mit einem 2001 Primetime Emmy Engineering Award ausgezeichnet. Aufgrund der hohen Bandbreite und der Unterstützung sowohl isochroner als auch asynchroner Datenübertragung nimmt FireWire nun einen erfolgreichen und wichtigen Platz in den Branchen Computer und Unterhaltungselektronik ein. Egal, ob Sie Spielkonsolen, Videorecorder, Heimstereogeräte, digitale Fernsehgeräte, Festplatten, CD/DVD-RW-Laufwerke, Drucker, Scanner, Bandlaufwerke0oder andere digitale Hardware anschließen wollen - FireWire ist für all diese unterschiedlichen Anforderungen gut geeignet.

Mit der Einführung des neuen FireWire 800-Standards wird der vom Originalstandard geschaffene technische Fortschritt weitergeführt. Für Benutzer, die mit digitalen Videoanwendungen arbeiten, ermöglicht der neue Standard die Benutzung neuer, bandbreitenintensiver Anwendungen wie unkomprimierte Mehrfach-Streaming-Videos mit Standardauflösung.

Laufen FireWire 400-Geräte an einem FireWire 800-Port schneller?

Leider ist dies nicht der Fall. Um FireWire 800-Geschwindigkeiten erreichen zu können, müssen sowohl das Gerät als auch der Anschluss FireWire 800-fähig sein. So erreicht beispielsweise eine externe Festplatte mit einem 9-poligen FireWire 800-Anschluss nur die FireWire 800-Übertragungsraten, wenn es über ein ordnungsgemäß zertifiziertes 9-auf-9-poliges Beta-Kabel an einen 9-poligen FireWire 800Hostbusadapter angeschlossen ist.

Wenn ein FireWire 400-Gerät an einen FireWire 800-Port angeschlossen ist, weist das FireWire 400-Gerät nur die FireWire 400Originalgeschwindigkeiten auf.

Funktionieren FireWire 800-Geräte an FireWire 400-Ports und umgekehrt?

Der neue Standard wurde mit Abwärtskompatibilität entwickelt, was bedeutet, dass FireWire 800-Geräte auch über FireWire 400-Ports funktionieren. Für den Anschluss eines FireWire 800-Geräts an einen FireWire 400-Port muss allerdings ein spezielles Adapterkabel benutzt werden. Es gibt zwei Arten von FireWire 400-Ports: 6-polige und 4-polige. Damit FireWire 800-Geräte funktionieren können, muss die 9-polige Steckverbindung des FireWire-Kabels in den FireWire 800-Port des Geräts und die andere, 6-polige oder 4-polige Steckverbindung in den FireWire 400-Port gesteckt werden.

6. Fragen und Antworten zu FireWire

Seite 48

Dies gilt auch für FireWire 400-Geräte, die an einen FireWire 800-Hostport angeschlossen werden. Die 4- oder 6-polige Steckverbindung des FireWire-Kabels ist an den FireWire 400-Port des Geräts und die 9-polige Steckverbindung an den FireWire 800-Port anzuschließen.

Wenn Sie FireWire 400- und FireWire 800-Geräte mischen, werden alle Übertragungsraten auf die FireWire 400-Originalgeschwindigkeit gesenkt.

Was kann ich tun, wenn mein Computer keinen FireWire-Port hat?

Heutzutage enthalten die meisten Computerfabrikate mindestens einen FireWire-Port. Wenn Ihr Computer keinen nativen Anschluss besitzt, können Sie eine entsprechende PCI- oder PCMCIA-Hostbus-Adapterkarte einbauen. Für Informationen zu spezifischen Karten, die für Ihr System geeignet sind, wenden Sie sich bitte an Ihren Computerfachhändler.

Weitere Informationen über FireWire-Schnittstellen finden Sie auf der Website:

www.lacie.com/technologies

Page 49

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

7. Fragen und Antworten zu USB

Seite 49

7. Fragen und Antworten zu USB

Welche Vorteile bieten die USB-Schnittstellen?

• Plattformübergreifend: Sie können Ihr USB-Peripheriegerät sowohl auf einem Mac- als auch auf einem Windows-Rechner einsetzen.

• „Hotswap-fähig”: Der Computer muss für den Anschluss oder das Entfernen von USB-Geräten nicht ausgeschaltet oder neu gestartet

werden. Schließen Sie es einfach an, und es ist betriebsbereit.

• Automatische Konfiguration: Sobald Ihr Gerät angeschlossen ist, erkennt der Computer es und konfiguriert die erforderliche Software

automatisch.

• Kaskadierung: An einen Computer mit USB-Schnittstellen können Sie mit Hilfe von Hubs bis zu 127 Geräte anschließen.

• Einfache Installation: Eine standardisierte Anschluss- und Steckerkombination machen den Anschluss einfach.

Worin unterscheiden sich USB und Hi-Speed USB 2.0?

Der größte Unterschied liegt in der Geschwindigkeit. Die ursprüngliche Version der Schnittstelle, erreicht einen Datendurchsatz von bis zu 12 MBit/s. Hi-Speed USB 2.0 unterstützt eine Datengeschwindigkeit von bis zu 480 MBit/s, womit sie 40 Mal schneller ist als ihr Vorgänger. Die höhere Bandbreite macht sich durch eine höhere Leistung für anspruchsvolle Anwendungen bemerkbar, die eine hohe Übertragungsrate erfordern.

Für welche Zwecke eignet sich USB am besten?

USB eignet sich optimal für herkömmliche Anschlüsse, wie beispielsweise Tastaturen, Mäuse, Joysticks und Scanner. Diese Art von Geräten erfordert keine schnellen Datenübertragungsraten und funktioniert sehr gut mit niedrigeren Geschwindigkeiten.

Für welche Einsatzgebiete eignet sich Hi-Speed USB 2.0 am besten?

Digitalkameras, CD/DVD-Laufwerke, Festplatten und Scanner profitieren von der zusätzlichen Bandbreite und der Leistungssteigerung des neuen USB-Standards. Hi-Speed USB 2.0 bietet die schnellen Datenübertragungsraten, die moderne Geräte erfordern, und ist zu den früheren Spezifikationen kompatibel, so dass ältere Geräte, die für die USB-Originalstandards konzipiert sind, auch unter Hi-Speed USB

2.0 funktionieren.

Laufen USB 1.1-Geräte an einem Hi-Speed USB 2.0-Bus schneller?

Leider nicht. Die Hi-Speed USB 2.0-Spezifikation wurde auf die Entwicklung von schnellen Geräten ausgelegt, die die zusätzliche Bandbreite nutzen können. USB 1.1-Geräte haben nach wie vor eine maximale Geschwindigkeit von 12 MBit/s und eine minimale Geschwindigkeit von 1,5 MBit/s an einem Hi-Speed USB 2.0-Bus. Auch wenn USB 1.1-Geräte keine höhere Geschwindigkeit erreichen, können sie dennoch zusammen mit Hi-Speed USB 2.0-Geräten am selben Bus angeschlossen werden. Wird jedoch ein Hi-Speed USB 2.0Gerät an einem USB 1.1-Bus angeschlossen, verringert sich die Geschwindigkeit des Geräts auf 12 MB/s.

Page 50

LaCie Hard Drive Extreme mit Triple Interface Benutzer handbuch

Was ist unter einem USB-Hub zu verstehen?

Rein technisch können Sie bis zu 127 Geräte an einen einzelnen USB-Bus anschließen. Werden mehr als zwei Geräte verwendet, benötigen Sie jedoch eine Verzweigung, die als „Hub” bezeichnet wird. Ein Hub wird direkt an einen USB-Anschluss Ihres Rechners angeschlossen. Er hat normalerweise 4 bzw. 7 Ausgänge, an die Sie die entsprechende Anzahl von Peripheriegeräten anschließen können. Eine der Hauptfunktionen des Hubs liegt in der Verstärkung von Signalen, die bei der Übertragung über das USB-Kabel schwächer werden. Durch den Anschluss eines weiteren Hubs an einen vorhandenen Hub können Sie weitere Geräte anschließen usw., so dass Sie insgesamt bis zu 127 Geräte verketten können.

Manche Hubs verfügen über ein eigenes Netzteil, andere werden über den Bus mit Strom versorgt. Bei der Auswahl eines Hubs sollten Sie die Hub-Variante mit Netzteil wählen. Die leistungsstärksten Hubs liefern 0,5 A an jeden Port.

Wenn Sie einen Hub kaufen, überprüfen Sie, ob er eine Schnittstellen-Umschaltung unterstützt. Durch diese Funktion wird sichergestellt, dass die gesamte Verkettung von Peripheriegeräten nicht zusammenbricht, falls ein Gerät nicht ordnungsgemäß bzw. gar nicht funktioniert.

Funktionieren Hi-Speed USB 2.0-Geräte an USB 1.1-Hubs und umgekehrt?

Sie können zwar Ihre Hi-Speed USB 2.0-Geräte an USB 1.1-Hubs anschließen, doch wird dabei die Geschwindigkeit auf das Niveau von USB 1.1 reduziert. Es gibt Hi-Speed USB 2.0-Hubs, die in drei verschiedenen Modi kommunizieren können: Hohe Geschwindigkeit (480 MBit/s), volle Geschwindigkeit (12 MBit/s) und niedrige Geschwindigkeit (1,5 MBit/s). Da Hi-Speed USB 2.0 abwärtskompatibel ist, können Sie USB 1.1-Geräte an USB 2.0-Hubs anschließen; dabei bleibt das Leistungsniveau der USB 1.1-Geräte unverändert (12 MBit/s).

7. Fragen und Antworten zu USB

Seite 50

Um die schnellen Datenübertragungsraten von Hi-Speed USB 2.0 zu erreichen, müssen Sie Ihr Hi-Speed USB 2.0-Gerät direkt an einen HiSpeed USB 2.0-Anschluss am Computer oder an einem Hub anschließen.

Technischer Hinweis:

• Verwenden Sie keine USB-Anschlüsse, wie sie an manchen Peripheriegeräten, z. B. Tastaturen, vorhanden sind. Dies sind nämlich passive (pass-through) Anschlüsse, die zu Leistungsverlusten und instabilem Betrieb führen.

• Es dürfen nur USB-Kabel mit einer Länge von weniger als 5 m verwendet werden. Die Verwendung längerer Kabel kann zu Funktionsstörungen an den Peripheriegeräten führen, da dadurch die Stärke des elektrischen Signals reduziert wird.

Weitere Informationen über USB-Schnittstellen finden Sie auf der Website:

www.lacie.com/technologies

Page 51

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 51

8. Fehlersuche

Falls Ihr LaCie Hard Drive Extreme mit Triple Interface nicht korrekt funktioniert, ermitteln Sie die Fehlerursache anhand der folgenden Liste. Haben Sie alle Punkte auf der Checkliste abgearbeitet und funktioniert Ihr Laufwerk noch immer nicht richtig, sehen Sie in den häufig gestellten Fragen (FAQs) nach, die regelmäßig auf unserer Website Sammlungen finden Sie möglicherweise die Lösung für Ihr spezifisches Problem. Sie können auch unsere Treiberseiten besuchen, auf denen Sie die neusten Software-Updates zum Download finden.

Benötigen Sie weitere Unterstützung, wenden Sie sich bitte an Ihren LaCie Händler oder an den technischen Kundendienst von LaCie (Details finden Sie unter 9. Kontaktaufnahme mit dem Kundendienst

Handbuchaktualisierung

\aCie ist bemüht, Ihnen die aktuellsten und umfassendsten Benutzerhandbücher auf dem Markt zur Verfügung zu stellen. Unser Ziel ist es, Ihnen ein benutzerfreundliches Format anzubieten, damit Sie das neue Gerät schnell installieren und seine zahlreichen Funktionen nutzen können.

Wenn in Ihrem Handbuch die Konfigurationen des Produkts nicht beschrieben sind, das Sie erworben haben, finden Sie die aktuelle Version auf unserer Website.

Diese Hinweise für die Fehlerbehebung sind nach Betriebssystemen unterteilt:

www.lacie.com - veröffentlicht werden. In einer dieser FAQ-

8.1. Mac-Benutzer bitte hier klicken

8.2. Windows-Benutzer bitte hier klicken

Page 52

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8.1. Mac

8. Fehlersuche

Seite 52

Problem

Das Laufwerk wird vom Computer nicht erkannt.

Diagnosefragen

Entspricht Ihr Computer den Mindestsystemvoraussetzungen für dieses Laufwerk?

Ist das Netzteil des Laufwerks angeschlossen und eingeschaltet?

Haben Sie die für die jeweilige Schnittstelle bzw. das Betriebssystem korrekten Installationsschritte befolgt?

Wird das Laufwerk auf dem Desktop durch ein Symbol dargestellt?

Sind beide Enden der FireWire/USB-Kabel fest angeschlossen?

Mögliche Lösungen

Siehe Abschnitt 2.1. Mindestsystemvoraussetzungen - Mac für weitere Informationen.

Stellen Sie sicher, dass das Netzteil ordnungsgemäß angeschlossen ist (siehe Abschnitt 3.1. Anschließen des Netzteils Laufwerk mit dem Schalter Ein/Aus vorn am Laufwerk eingeschaltet ist und dass die Steckdose, an welche das Netzteil angeschlossen ist, ebenfalls eingeschaltet ist.

Überprüfen Sie noch einmal die Installationsschritte unter

3.2. Anschließen des Schnittstellenkabels - 3.2.1. Mac

Auf dem Desktop sollte ein Symbol für das LaCie Laufwerk angezeigt werden. Öffnen Sie den klicken Sie auf die Registerkarte Laufwerk nicht aufgeführt wird, befolgen Sie den Rest der Hinweise zur Fehlerbehebung, um das Problem einzugrenzen.

•Ziehen Sie das FireWire-/USB-Kabel ab, warten Sie 10 Sekunden und schließen Sie das Kabel dann erneut an.

•Stellen Sie sicher, dass die FireWire-/USB-Anschlüsse korrekt ausgerichtet sind. FireWire-/USB-Kabel können nur auf eine Weise eingesteckt werden. Überprüfen Sie deren korrekte Ausrichtung.

•Überprüfen Sie, ob die FireWire-/USB-Anschlüsse gerade und ganz in die FireWire-/USB-Ports eingesteckt sind.

•Benutzen Sie nur zertifizierte FireWire-/USB-Kabel wie die mit Ihrem LaCie Laufwerk mitgelieferten Kabel. Wenn Sie all diese Schritte befolgt haben und das Laufwerk immer noch nicht erkannt wird, fahren Sie Ihren Computer herunter, warten Sie 3 bis 5 Minuten, starten Sie den Computer erneut und versuchen Sie es noch einmal.

Apple System Profiler und

Geräte und Volumen. Wenn das

), dass das

Page 53

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 53

Problem

Das Laufwerk wird vom Computer nicht erkannt.

Ein an das LaCie Hard Drive Extreme angeschlossenes Gerät wird nicht vom Computer erkannt.

Diagnosefragen

Ist das Laufwerk über ein anderes Gerät an den Computer angeschlossen?

Ist das Laufwerk formatiert?

Gibt es einen Konflikt mit anderen Gerätetreibern oder externen Geräten?

Ist das LaCie Hard Drive Extreme mit Triple Interface direkt am HostComputer angeschlossen?

Wird das LaCie Hard Drive Extreme mit Triple Interface vom Computer erkannt?

Mögliche Lösungen

Versuchen Sie, das Laufwerk direkt an Ihren Computer anzuschließen. Um Leistung und Zuverlässigkeit zu optimieren, schließen Sie das LaCie Hard Drive Extreme mit Triple Interface direkt an Ihren Computer an.

Stellen Sie sicher, dass das Laufwerk korrekt formatiert wurde. Weitere Informationen finden Sie in den Abschnitten

4.1. For

matieren und Partitionieren des LaCie Laufwerks und

5.1. Dateisystemfor

Wenden Sie sich an den technischen Kundendienst von LaCie

Stellen Sie sicher, dass das LaCie Hard Drive Extreme mit Triple Interface ordnungsgemäß an den Computer angeschlossen ist (siehe Abschnitt 3.2. Anschließen des Schnittstellenkabels weitere Informationen). Für beste Leistungen sind Kaskadenkonfigurationen zu vermeiden und Geräte direkt an den Computer anzuschließen. Weitere Informationen finden Sie unter

5.3. Optimier

Wenn das LaCie Hard Drive Extreme mit Triple Interface vom Computer erkannt wird, versuchen Sie, andere Geräte direkt an den Computer anzuschließen. Suchen Sie nach Anschlussoptionen in der Dokumentation Ihres Geräteherstellers. Trennen Sie, wenn das LaCie Hard Drive Extreme mit Triple Interface vom Computer nicht erkannt wird, das andere Gerät vom LaCie Hard Drive Extreme mit Triple Interface. Ziehen Sie das LaCie Hard Drive Extreme mit Triple Interface vom Computer ab und schließen Sie es wieder an. Wenn das LaCie Hard Drive Extreme mit Triple Interface immer noch nicht erkannt wird, starten Sie den Computer neu und schließen das Gerät erneut an.

mate.

für

en von Datenübertragungen.

Page 54

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 54

Problem

Das Laufwerk arbeitet nur langsam.

Das Laufwerk ist kaum schneller, wenn es über FireWire 800 angeschlossen ist.

Diagnosefragen

Ist das LaCie Hard Drive Extreme mit Triple Interface direkt am HostComputer angeschlossen?

Führen Sie Mac OS 9.x aus?

Führen Sie Mac OS 10.2.3 oder früher aus?

Ist das Laufwerk über das FireWire 800 9-auf-9-polige Kabel an einen FireWire 800-Port angeschlossen?

Mögliche Lösungen

5.3. Optimier

Mac OS 9.x unterstützt die Geschwindigkeit und Leistung der FireWire 800-Schnittstelle nicht. Sie können allerdings ein FireWire 800-Gerät an einen Computer mit Mac OS 9.x anschließen, wenn der Anschluss entweder mit dem FireWire 400 6-auf-6-poligen Kabel und dem FireWire 400-Port am Laufwerk stattfindet oder der Anschluss über den FireWire 800-Port mit einem FireWire 800 9auf-6-poligen Kabel (separat erhältlich) vorgenommen wird.

Apples Unterstützung der FireWire 800-Schnittstelle beginnt mit Mac OS 10.2.4. Alle späteren Versionen umfassen ebenfalls diesen Standard. Wenn Sie die Leistung von FireWire 800 nutzen möchten und nicht mit Mac OS 10.2.4 oder später arbeiten, müssen Sie Ihr System aufrüsten. Ansonsten müssen Sie die FireWire 400-Schnittstelle oder ein FireWire 800 9-auf-6-poliges Kabel (separat erhältlich) verwenden.

Um die höheren Übertragungsraten des FireWire 800-Standards zu erreichen, müssen Sie das Laufwerk mit dem FireWire 800 9auf-9-poligen Kabel an einen FireWire 800-Port eines anderen Geräts oder Computers angeschlossen haben. Um Leistung und Zuverlässigkeit zu optimieren, schließen Sie Ihr LaCie Hard Drive Extreme mit Triple Interface mit dem im Lieferumfang des Laufwerks enthaltenen LaCie 9/9-poligen Kabel direkt an einen FireWire 800-Port des Computers an.

en von Datenübertragungen.

für

Page 55

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 55

Problem

Das Laufwerk ist kaum schneller, wenn es über HiSpeed USB 2.0 angeschlossen ist.

Diagnosefragen

Sind andere USB- oder FireWireGeräte am selben Anschluss oder Hub angeschlossen?

Benutzen Sie Mac OS 9.x?

Benutzen Sie Mac OS 10.x?

Ist das Laufwerk an einem USB 1.1Anschluss an Ihrem Computer oder an einem USB 1.1-Hub angeschlossen?

Mögliche Lösungen

Entfernen Sie die anderen USB- oder FireWire-Geräte, um festzustellen, ob sich die Leistung des Laufwerks dadurch verbessert.

Unter Mac OS 9.x wird der Hi-Speed USB 2.0-Standard von Apple nicht unterstützt. Sie sind daher auf die niedrigeren Übertragungsraten des USB-Originalstandards begrenzt. Weitere Informationen finden Sie unter 5.3.2. Hi-Speed USB 2.0-Anschlüsse

und Leistung.

Apple hat erst kürzlich damit begonnen, native Hi-Speed USB 2.0Anschlüsse in Computer einzubauen. Um die Hi-Speed USB 2.0Datenübertragungsraten zu erreichen, müssen Sie eine Hi-Speed USB 2.0-PCI oder -PC-Karte in Ihren Computer einbauen. Weitere Informationen finden Sie unter 5.3.2. Hi-Speed USB 2.0-Anschlüsse

und Leistung.

Wenn das Laufwerk an einer USB 1.1-Schnittstelle oder einem USB

1.1-Hub angeschlossen ist, ist dies normal. Ein Hi-Speed USB 2.0Gerät kann nur die Hi-Speed USB 2.0-Leistung erreichen, wenn es direkt an eine Hi-Speed USB 2.0-Schnittstelle oder -Hub angeschlossen ist. Andernfalls läuft das Hi-Speed USB 2.0-Gerät nur mit den niedrigeren USB 1.1-Übertragungsraten. Weitere Informationen finden Sie in den Abschnitten

5.3.2. Hi-Speed USB 2.0-Anschlüsse und Leistung

7. Fragen und Antwor

ten zu USB.

und

Ist das Laufwerk mit einer Hi-Speed USB 2.0-Schnittstelle Ihres Computers verbunden?

Unterstützt Ihr Computer und das Betriebssystem Hi-Speed USB 2.0?

Überprüfen Sie, ob die Hi-Speed USB 2.0-Treiber für den Host-BusAdapter und das Gerät korrekt installiert wurden. Im Zweifelsfall müssen Sie die Treiber deinstallieren und dann erneut installieren.

Weitere Informationen finden Sie in den Abschnitten

2.1. Mindestsystemvoraussetzungen - Mac

5.3. Optimier

en von Datenübertragungen.

und

Page 56

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 56

Problem

Fehlermeldungen unter Mac OS 10.x.

Ungewolltes Herunterfahren des Computers.

Diagnosefragen

Wurde beim Kopieren in ein FAT 32-Volume die Meldung „Fehler 50” angezeigt?

Wurde eine Fehlermeldung mit der Aussage angezeigt, dass Ihr Laufwerk bei Aktivierung aus dem „Leerlaufmodus” abgemeldet wurde?

Gibt es Probleme bei der Erkennung Ihres FireWire-Geräts?

Wurde der Computer nicht ordnungsgemäß heruntergefahren, haben Sie einen erzwungenen Neustart durchgeführt oder trat eine Unterbrechung der Stromversorgung auf?

Mögliche Lösungen

Beim Kopieren von Dateien oder Ordnern von Mac OS 10.x in ein FAT 32-Volume können bestimmte Zeichen nicht kopiert werden. Zu diesen Zeichen gehören u. a.: ? < > / \ : Überprüfen Sie Ihre Dateien und Ordner und stellen Sie sicher, dass diese Zeichen nicht verwendet werden.

Ignorieren Sie diese Meldung. Das Laufwerk wird automatisch erneut auf dem Desktop gemountet. LaCie Laufwerke sparen Energie, indem Sie zum Stillstand kommen, wenn Sie Ihren Computer in den Leerlaufmodus schalten. Wenn der Computer dann aus dem Leerlaufmodus wieder aktiviert wird, hat das Laufwerk nicht genug Zeit, aus dem Leerlaufmodus wieder die normale Drehgeschwindigkeit zu erreichen.

Wenn Sie unter Mac OS 10.2.x Probleme mit dem FireWireAnschluss haben, aktualisieren Sie Ihr Betriebssystem auf die neueste Version.

Wenn dies auftritt, und Sie Mac OS 10.x benutzen, können Sie das Festplattendienstprogramm von Apple zum Überprüfen des Status des Laufwerks und zur Wiederherstellung nach einem solchen Ereignis benutzen. Siehe den Artikel auf Apples Website: Mac OS

X: Über die Verwendung des Festplattendienstprogramms und fsck für die Datensystemverwaltung.

Mac OS 10.3.x „hängt sich auf”, wenn Sie ein LaCie Hard Drive Extreme mit Triple Interface anschließen.

Das Laufwerk schaltet sich beim Ein- bzw. Ausschalten des Computers ebenfalls ein bzw. aus.

Wurde das Laufwerk als ein NTFSVolumen formatiert?

Dies ist normal. Das Laufwerk ist mit einem automatischen Netzteil ausgestattet, was bedeutet, dass sich das Laufwerk beim Einschalten des Computers, an dem es angeschlossen ist, automatisch einschaltet. Beim Ausschalten des Computers wird automatisch auch das Laufwerk ausgeschaltet. Wenn Sie das Laufwerk ausschalten möchten, während es noch am Computer angeschlossen ist, stellen Sie zunächst sicher, dass Ihr Computer nicht auf das Laufwerk zugreift, und befolgen Sie dann die Anleitungsschritte in Abschnitt

3.4. T

rennen des LaCie Laufwerks. Wenn Sie das Laufwerk getrennt haben, drücken Sie den Ein-/Aus-

Schalter an der Vorderseite des Laufwerks, um es ausschalten.

Wenn die Datei-Clustergröße auf 4 KB eingestellt ist (die Standardeinstellung unter Windows), ist dies vielleicht nicht ausreichend. Formatieren Sie das Laufwerk erneut und ändern Sie die Clustergröße auf 32 KB.

Page 57

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8.2. Windows

8. Fehlersuche

Seite 57

Problem

Das Laufwerk wird vom Computer nicht erkannt.

Diagnosefragen

Ist das Laufwerk formatiert?

Wurde das Laufwerk als austauschbarer Datenträger formatiert?

Unterstützt das Betriebssystem Ihres Computers das Dateisystem?

Wird das Laufwerk im Arbeitsplatz durch ein Symbol dargestellt?

Erfüllt Ihr Computer die Mindestsystemanforderungen für dieses Laufwerk?

Mögliche Lösungen

Stellen Sie sicher, dass das Laufwerk korrekt formatiert wurde. Weitere Informationen finden Sie in den Abschnitten

4,1. For

matieren und Partitionieren des LaCie Laufwerks und

5.1. Dateisystemfor

Wenn das Laufwerk unter Windows ME als ein austauschbarer Datenträger formatiert wurde, muss die Austauschbarkeitseinstellung jedes Mal neu markiert werden, wenn das Laufwerk an ein neues System angeschlossen wird. Öffnen Sie hierzu den (Start > Einstellungen > Systemsteuerung > System > Geräte-

Manager) Laufwerkseinstellungen.

Weitere Informationen finden Sie in der Dokumentation Ihres Computers und in den Abschnitten

4.1. For

5.1. Dateisystemfor

Gehen Sie zu Arbeitsplatz und suchen Sie nach einem dem LaCie Laufwerk zugewiesenen Symbol und Laufwerksbuchstaben. Wenn das Laufwerk nicht angezeigt wird, befolgen Sie die weiteren Hinweise zur Fehlerbehebung, um das Problem einzugrenzen.

Weitere Informationen finden Sie unter

2.1. Mindestsystemvoraussetzungen - W

und klicken Sie auf die Registerkarte

matieren und Partitionieren des LaCie Laufwerks und

mate.

Geräte-Manager

mate.

indows.

Ist das Netzteil des Laufwerks angeschlossen und eingeschaltet?

Haben Sie die für die jeweilige Schnittstelle bzw. das Betriebssystem korrekten Installationsschritte befolgt?

Überprüfen Sie noch einmal die Installationsschritte unter

3.2. Anschließen des Schnittstellenkabels - 3.2.2. W

), dass das

indows.

Page 58

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 58

Problem

Das Laufwerk wird vom Computer nicht erkannt.

Diagnosefragen

Sind beide Enden des FireWire/USB-Kabels fest angeschlossen?

Sind die FireWire-Treiber ordnungsgemäß installiert und aktiviert?

Mögliche Lösungen

•Ziehen Sie das FireWire-Kabel ab, warten Sie 10 Sekunden und schließen Sie das Kabel dann erneut an.

•Stellen Sie sicher, dass die FireWire-/USB-Anschlüsse korrekt ausgerichtet sind. FireWire-/USB-Kabel können nur auf eine Weise eingesteckt werden. Überprüfen Sie deren korrekte Ausrichtung.

•Überprüfen Sie, ob die FireWire-/USB-Anschlüsse gerade und ganz in die FireWire-/USB-Ports eingesteckt sind.

Windows 2000: Wählen Sie Start > Einstellungen > Systemsteuerung > System > Registerkarte Hardware > Schaltfläche Geräte-Manager > USB-Controller oder IEEE 1394 Controller

Symbol; jetzt sollten Sie das Gerät in der Liste sehen.

Windows XP: Gehen Sie zu Start > Systemsteuerung > Leistung und Wartung Gerätemanager-Schaltfläche > USB-Controller oder IEEE 1394Controller

Symbol; jetzt sollten Sie das Gerät in der Liste sehen.

. Klicken Sie auf das + Zeichen neben dem Controller-

> System > Hardware-Registerkarte >

. Klicken Sie auf das + Zeichen neben dem Controller-

Gibt es einen Konflikt mit anderen Gerätetreibern?

Erscheint das Gerät immer noch nicht in der Liste, überprüfen Sie noch einmal die Kabel und versuchen es mit den anderen hier genannten Lösungen.

Wenden Sie sich an den technischen Kundendienst von LaCie

Page 59

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 59

Problem

Das Laufwerk arbeitet nur langsam.

Das Laufwerk ist kaum schneller, wenn es über FireWire 800 angeschlossen ist.

Diagnosefragen

Ist das LaCie Hard Drive Extreme mit Triple Interface direkt am HostComputer angeschlossen?

Arbeiten Sie mit Windows 2000 und haben Sie das WindowsService Pack 4 installiert?

Ist das Laufwerk über das FireWire 800 9-auf-9-polige Kabel an einen FireWire 800-Port angeschlossen?

Mögliche Lösungen

Um FireWire 800-Geräte unter Windows 2000 betreiben zu können, muss die Service Pack 4-Aktualisierung installiert sein. Dieses Service Pack können Sie kostenlos auf der Website von Microsoft herunterladen. Ansonsten müssen Sie die FireWire 400Schnittstelle oder ein FireWire 800 9-auf-6-poliges Kabel (separat erhältlich) verwenden.

ung der FireWire-Leistung.

für

Das Laufwerk schaltet sich beim Ein- bzw. Ausschalten des Computers ebenfalls ein bzw. aus.

3.4. T

rennen des LaCie Laufwerks. Wenn Sie das Laufwerk getrennt haben, drücken Sie den Ein-/Aus-

Schalter an der Vorderseite des Laufwerks, um es ausschalten.

Page 60

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

8. Fehlersuche

Seite 60

Problem

Das Laufwerk ist kaum schneller, wenn es über HiSpeed USB 2.0 angeschlossen ist.

Diagnosefragen

Ist das Laufwerk an einem USB 1.1Anschluss an Ihrem Computer oder an einem USB 1.1-Hub angeschlossen?

Ist das Laufwerk mit einer Hi-Speed USB 2.0-Schnittstelle Ihres Computers verbunden?

Unterstützt Ihr Computer und das Betriebssystem Hi-Speed USB 2.0?

Benutzen Sie ein zertifiziertes HiSpeed USB 2.0-Kabel für den Anschluss des Laufwerks?

Mögliche Lösungen

Wenn das Laufwerk an einer USB 1.1-Schnittstelle oder einem USB

5.3.2. Hi-Speed USB 2.0-Anschlüsse und Leistung

7. Fragen und Antwor

Weitere Informationen finden Sie in den Abschnitten

2.1. Mindestsystemvoraussetzungen - W

5.3. Optimier

Vergewissern Sie sich, dass das verwendete Kabel ordnungsgemäß zertifiziert ist. Das mit dem LaCie Laufwerk mitgelieferte Hi-Speed USB 2.0-Kabel ist ordnungsgemäß zertifiziert und auf die Erfüllung der USB-Standards geprüft.

en von Datenübertragungen.

ten zu USB.

indows und

und

Page 61

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

9. Kontaktaufnahme mit dem Kundendienst -

Seite 61

9. Kontaktaufnahme mit dem Kundendienst

Bevor Sie sich an den technischen Kundendienst wenden

1) Lesen Sie die Handbücher durch und sehen Sie im Abschnitt Fehlersuche nach.

2) Versuchen Sie, das Problem einzugrenzen. Schließen Sie nach Möglichkeit das Laufwerk als einziges externes Gerät an die CPU an und prüfen Sie alle Kabel auf korrekten und festen Sitz.

Wenn das LaCie Laufwerk nach dem Durcharbeiten der Checkliste für die Fehlersuche immer noch nicht fehlerfrei arbeitet, wenden Sie sich über die angegebene Internetseite an uns. Wenn Sie mit uns in Verbindung treten, sollten Sie sich vor dem Computer befinden und folgende Informationen griffbereit halten:

• Die Seriennummer des LaCie Laufwerks

• Betriebssystem und Version (Mac OS oder Windows)

• Hersteller und Modell Ihres Computers

• Namen von CD- bzw. DVD-Laufwerken, die in Ihrem Rechner installiert sind

• Installierter Arbeitsspeicher

• Namen weiterer Geräte, die in Ihrem Rechner installiert sind

Page 62

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Der technische Kundendienst von LaCie

9. Kontaktaufnahme mit dem Kundendienst -

Seite 62

LaCie Asia

So erreichen Sie uns: http://www.lacie.com/asia/contact

LaCie Belgien

So erreichen Sie uns: http://www.lacie.com/be/contact/

LaCie Deutschland

So erreichen Sie uns: http://www.lacie.com/de/contact/

LaCie Frankreich

So erreichen Sie uns: http://www.lacie.com/fr/contact/

LaCie Großbritannien und Irland

So erreichen Sie uns: http://www.lacie.com/uk/support/request

LaCie Japan

So erreichen Sie uns: http://www.lacie.co.jp

LaCie Australien

So erreichen Sie uns: http://www.lacie.com/au/contact/

LaCie Dänemark

So erreichen Sie uns: http://www.lacie.com/dk/contact/

LaCie Finnland

So erreichen Sie uns: http://www.lacie.com/fi/contact

LaCie Grand Export

So erreichen Sie uns: http://www.lacie.com/intl/contact/

LaCie Italien

So erreichen Sie uns: http://www.lacie.com/it/contact/

LaCie Kanada

So erreichen Sie uns: http://www.lacie.com/caen/contact/ (Englisch)

LaCie Niederlande

So erreichen Sie uns: http://www.lacie.com/nl/contact/

LaCie Schweden

So erreichen Sie uns: http://www.lacie.com/se/contact/

LaCie Spanien

So erreichen Sie uns: http://www.lacie.com/es/support/request

LaCie Norwegen

So erreichen Sie uns: http://www.lacie.com/no/contact/

LaCie Schweiz

So erreichen Sie uns: http://www.lacie.com/chfr/contact

LaCie USA

So erreichen Sie uns: http://www.lacie.com/contact/

Page 63

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

10. Garantie

Seite 63

10. Garantie

LaCie garantiert, dass dieses Laufwerk unter normalen Betriebsbedingungen während der in der Garantiebescheinigung bezeichneten Frist frei von Material- und Verarbeitungsmängeln ist. Falls dieses Produkt innerhalb der Garantiezeit einen Defekt aufweist, repariert oder ersetzt LaCie das fehlerhafte Laufwerk nach eigenem Ermessen.

Die Garantie erlischt unter den folgenden Bedingungen:

• Das Laufwerk wurde nicht ordnungsgemäß gelagert oder betrieben.

• Das Laufwerk wurde repariert oder geändert, es sei denn, diese Reparaturen oder Änderungen wurden ausdrücklich in schriftlicher Form von LaCie genehmigt.

• Das Laufwerk wurde unsachgemäß behandelt oder gepflegt oder durch Blitzschlag oder elektrische Fehlfunktionen beschädigt, war unsachgemäß verpackt oder einem Unfall ausgesetzt.

• Das Laufwerk wurde nicht korrekt installiert.

• Die Seriennummer des Laufwerks fehlt oder ist unkenntlich.

• Beim defekten Teil handelt es sich um ein Ersatzteil, wie etwa eine Schublade.

• Das Sicherheitssiegel am Laufwerksgehäuse ist beschädigt.

LaCie und seine Lieferanten übernehmen keine Haftung für Datenverluste, die sich während des Betriebes des Gerätes ereignen, oder für die Folgen, die sich daraus ergeben.

LaCie übernimmt unter keinen Umständen die Haftung für unmittelbare, konkret besondere Schäden oder Folgeschäden, wie z. B. Schäden an oder Verluste von Eigentum oder Geräten, Gewinn- oder Umsatzeinbußen, Kosten für Ersatzteile, Ausgaben oder Unannehmlichkeiten durch Dienstunterbrechung oder andere Schäden.

Unter keinen Umständen können Ansprüche geltend gemacht werden, die den Kaufpreis des Laufwerks übersteigen.

Wenn Sie Leistungen im Rahmen dieser Garantie in Anspruch nehmen möchten, wenden Sie sich an den technischen Kundendienst von LaCie. Sie werden um die Angabe der Seriennummer des LaCie Produkts gebeten, und Sie müssen eventuell einen Kaufbeleg vorlegen, aus dem hervorgeht, dass die Garantiefrist des Laufwerks noch nicht abgelaufen ist.

Alle Laufwerke, die an LaCie zurückgegeben werden, müssen im Originalkarton sicher verpackt und ordnungsgemäß frankiert versandt werden.

Wichtige Informationen:

Für kostenlosen technischen Kundendienst registrieren Sie sich online:

www.lacie.com/register

Page 64

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Glossar

Seite 64

Glossar

Asynchron: Eine Datenübertragungsmethode, bei der die Daten unabhängig von anderen Vorgängen übertragen werden. Bei dieser

Übertragungsmethode können die Abstände zwischen den einzelnen Übertragungen variieren und Daten können erneut gesendet werden, wenn sie ursprünglich ausgelassen wurden.

Betriebssystem: Software, die für die Zuweisung und Verwendung der Hardware-Ressourcen zuständig ist, beispielsweise Arbeitsspeicher, Prozessorzeit, Festplattenspeicher und Peripheriegeräte. Das Betriebssystem bildet das Fundament zur Ausführung von Anwendungsprogrammen. Windows, Mac OS und UNIX sind die bekanntesten Betriebssysteme.

Bit: Die kleinste Maßeinheit für Computerdaten, entweder eine 1 oder eine 0. Acht Bit entsprechen einem Byte oder einem Zeichen.

Block: Ein sehr kleiner Bereich des Massenspeichers, der aus einem oder mehreren Sektoren besteht. Ein Block ist der kleinste

Speicherbereich, der auf der Festplatte zum Speichern von Daten zugewiesen wird. Standardmäßig umfasst ein Datensektor 512 Byte.

Byte: Folge von acht benachbarten Binärziffern (Bits), die als Einheit betrachtet wird. Ein Byte enthält 8 Bit. Siehe auch MB (Megabyte) und GB (Gigabyte).

Bus: Elektronische Verbindungen, die den Datenfluss zwischen Prozessor, RAM und Peripheriekabeln ermöglichen.

Cache, Caching: Dies ist ein elektronischer Speicherbereich (normalerweise RAM), der für das Speichern häufig benutzter Daten vom

elektromechanischen Speicher (Festlatten, Disketten, CD/DVD-ROM, Bänder usw.) reserviert wird. Das Speichern häufig benutzter Daten im RAM-Speicher kann so die Gesamtleistung des Systems bei speicherauslastenden Vorgängen erheblich verbessern.

Controller: Eine Komponente oder eine elektronische Karte (hier als „Controller-Karte” bezeichnet, wie etwa eine PCI- oder PCMCIA-Karte), die dem Rechner die Kommunikation bzw. die Verwaltung bestimmter Peripheriegeräte ermöglicht. Der Controller ist für den Betrieb des zugehörigen Peripheriegeräts zuständig und verbindet den PC-Bus über ein Flachkabel im Inneren des PCs mit dem Peripheriegerät. Ein externer Controller ist eine Erweiterungskarte, die in einen der freien Steckplätze in Ihrem PC eingesetzt wird. Mit Hilfe dieser Karte kann ein Peripheriegerät (beispielsweise ein CD-ROM-Laufwerk, Scanner oder Drucker) an den Computer angeschlossen werden.

Dateisystem: Bindeglied zwischen der physischen und der logischen Datenstruktur einer Festplatte. Das Dateisystem ermöglicht es Benutzern und Rechnern, die auf der Festplatte gespeicherten Pfade, Verzeichnisse und Dateien auf einfache Weise abzurufen.

Datenstrom: Der für eine bestimmte Aufgabe erforderliche Datenfluss. Normalerweise handelt es sich dabei um eine Datenübertragung vom Datenträger zum Arbeitsspeicher des Computers oder zwischen verschiedenen Speichergeräten.

Dienstprogramm: Software, die konkret für bestimmte Wartungsaufgaben des Systems oder seiner Komponenten vorgesehen ist. Dazu gehören u. a. Sicherungsprogramme, Programme zur Wiederherstellung von Dateien und Daten auf Datenträgern und Programme für die Vorbereitung (oder Formatierung) einer Diskette sowie der Ressourcen-Editor.

Digital: Informationseinheiten, die in Bits mit dem Wert null oder eins unterteilt werden können.

Page 65

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

E/A (Eingabe/Ausgabe): Bezieht sich auf einen Vorgang, ein Programm oder ein Gerät, dessen Aufgabe es ist, Daten in einen Computer

einzugeben oder aus diesem abzurufen.

Firmware: Permanent oder semipermanent gespeicherte Anweisungen und Daten, die direkt in die Schaltungen eines programmierbaren Festwertspeichers oder eines elektronisch löschbaren und programmierbaren Festwertspeicherchips einprogrammiert sind. Wird zur Steuerung eines Computers oder Bandlaufwerks verwendet. Die Firmware ist von der Software zu unterscheiden, die in den Arbeitsspeicher geladen wird und jederzeit verändert werden kann.

Formatieren: Vorgang, bei dem ein Gerät zur Aufnahme von Daten vorbereitet wird. Hierbei schreibt die Festplatte spezielle Informationen auf der eigenen Aufzeichnungsoberfläche in Bereiche (Blöcke), so dass dort Benutzerdaten abgelegt werden können. Da bei diesem Vorgang alle bisherigen Benutzerdaten auf der Festplatte verloren gehen, wird er nur sehr selten durchgeführt, meist nur beim Hersteller der Festplatte. Bei schwerwiegenden Problemen mit der Festplatte muss der Benutzer den Vorgang jedoch selbst durchführen.

GB (Gigabyte): Maßeinheit zur Angabe der Speicherkapazität. Mathematisch genau müsste ein Gigabyte einer Milliarde Byte entsprechen. Tatsächlich beträgt ein Gigabyte jedoch 1.073.741.824 Byte (1.024 x 1.024 x 1.024).

Hardware: Die physischen Komponenten eines Computersystems, bestehend aus dem Computer und den Peripheriegeräten wie Drucker, Modem und Maus.

Host Bus Adapter (HBA): Platine in einem Standard-Mikrocomputer, die als Schnittstelle zwischen Gerätecontroller und Computer dient. Wird auch als Controller bezeichnet.

Glossar

Seite 65

Initialisieren: Nach dem Formatieren und Partitionieren einer Festplatte (oder eines anderen Massenspeichers) müssen dort spezielle Daten aufgezeichnet werden, damit das Mac- oder Windows-Betriebssystem Dateien erstellen und Daten speichern kann. Dieser Vorgang wird als Initialisierung bezeichnet. Ebenso wie bei der Formatierung gehen dabei alle Benutzerdaten auf dem Speichergerät verloren.

Isochron: Bei dieser Datenübertragungsmethode wird sichergestellt, dass Daten kontinuierlich und mit einer stabilen Übertragungsrate übertragen werden. Diese Datenübertragung bietet garantierte Übertragungsgelegenheiten in festgelegten Abständen.

KB (Kilobyte): Ein KB entspricht 1.000 Byte oder genau genommen 1.024 Byte.

KB/s: Kilobyte pro Sekunde. Eine Maßeinheit zur Bezifferung des Datendurchsatzes.

Kbit (Kilobit): Entspricht 1.000 Bit.

kBit/s: Kilobit pro Sekunde. 480 Kbit/s entsprechen 60 KB/s.

Konfiguration: Bei einem PC versteht man unter Konfiguration die Summe aller internen und externen Systemkomponenten, wie

Arbeitsspeicher, Laufwerke, Tastatur, Grafiksystem und anderer Peripheriegeräte wie Maus, Modem und Drucker. In der Konfiguration ist auch die Software enthalten: Betriebssystem und verschiedene Geräte-Manager (Treiber), sowie Hardware-Einstellungen und Optionen, die der Benutzer mit Hilfe der Konfigurationsdateien festlegt.

Page 66

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

MB (Megabyte): Im Allgemeinen sind damit 1.000.000 Byte gemeint; genau genommen sind es 1.024 Kilobyte bzw. 1.024 x 1.024 Byte,

was 1.048.576 Byte entspricht.

MB/s: Megabyte pro Sekunde. Eine Maßeinheit zur Bezifferung des Datendurchsatzes.

MBit (Megabit): Entspricht 1.000.000 Bit.

MBit/s: Megabit pro Sekunde. Eine Maßeinheit zur Bezifferung des Datendurchsatzes. 480 Mbit/s entsprechen 60 MB/s.

Medium, Datenträger: Material oder Gerät, das zum Speichern von Daten in einem Speichersubsystem dient, zum Beispiel eine

Bandkassette, CD, DVD oder Festplatte.

Mittlere Zugriffszeit: Die Zeit (in Millisekunden), die der Schreib-/Lesekopf einer Festplatte benötigt, um sich zu einer bestimmten Stelle auf dem Datenträger zu bewegen. Zur Bestimmung der mittleren (= durchschnittlichen) Zugriffszeit wird eine große Anzahl zufällig gewählter Datenträgerpositionen angesteuert. Sie ist CPU-unabhängig, gilt also für eine Festplatte konstant, unabhängig davon, ob sie an einem Computer angeschlossen ist.

Ordner: Eine auf einem Datenträger erstellte Liste, in der Dateien gespeichert werden. Die Erstellung von Ordnern und Unterordnern ermöglicht Ihnen die logische, hierarchische Ordnung Ihrer Dateien, so dass Sie sie leichter finden und verwalten können.

Glossar

Seite 66

Partitionieren: Nach der Formatierung ist die Festplatte noch nicht zum Speichern von Dateien bereit. Sie muss erst in Abschnitte für spezielle Informationen unterteilt werden, die ein Macintosh oder PC für den Systembetrieb benötigt, und in weitere Abschnitte, die die Dateien aufnehmen werden. Dieses Unterteilen der Festplatte wird als Partitionieren bezeichnet. Als Partition gilt hierbei ein solcher Abschnitt der Festplatte, der entweder spezielle Daten enthält, die Silverlining dort speichert, oder benutzerspezifische Dateien und Daten.

Peripheriegerät: Ein allgemeiner Begriff für verschiedene Komponenten eines Computersystems, beispielsweise Drucker, Scanner, Maus, Tastatur, serielle Anschlüsse, Grafikkarten, Diskettenlaufwerke usw. Diese Art von Peripheriegeräten ist häufig auf eine eigene Steuerungssoftware angewiesen, die auch als Peripherietreiber bekannt ist.

Plattformunabhängig: Bezeichnet ein Gerät, das sowohl unter Macintosh- als auch unter Windows-Betriebssystemen betrieben werden kann.

Puffer: RAM-Cachespeicher, der schneller als die ankommenden Daten ist. Mit Hilfe von Puffern können Daten gespeichert und nach Bedarf

an die Empfangskomponente gesendet werden.

RAM (Random Access Memory, Arbeitsspeicher): Kurz auch „Speicher” des Computers genannt. Ein integrierter Speicherchip, der das Speichern und Abrufen von Daten durch einen Mikroprozessor oder Controller ermöglicht. Die Informationen können in beliebiger Reihenfolge gespeichert oder abgerufen werden. Auf alle Speicherplätze kann gleichermaßen gut zugegriffen werden.

Schnittstelle (Software): Speicheradresse für die Identifizierung des Schaltkreises, der für die Datenübertragung zwischen Mikroprozessor und Peripheriegerät verwendet wird.

Page 67

LaCie Hard Drive Extreme mit Triple Interface Benutzerhandbuch

Schnittstelle, Anschluss (Hardware): Verbindungskomponente (beispielsweise eine SCSI-Schnittstelle), die die Kommunikation des

Mikroprozessors mit einem kompatiblen Peripheriegerät ermöglicht.

Schnittstelle: Aus Protokoll, Datenempfänger, Datensender, logischer Schaltung und Verdrahtung bestehendes System, das zwei ComputerKomponenten miteinander verbindet, wie etwa eine Festplatte mit einem Adapter oder einen Adapter mit einem Systembus. Als Protokoll wird hierbei ein Satz von Regeln für den Betrieb der physischen Schnittstelle bezeichnet, zum Beispiel: Nicht lesen oder schreiben, bevor das Laufwerk betriebsbereit ist!

Sicherung: (1) Das Erstellen von mindestens einer Datenkopie auf einem anderen (und sicheren) Massenspeichergerät, mit dem die Daten später bei Bedarf wiederhergestellt werden können. (2) Die Kopie einer Datei, eines Verzeichnisses oder einer Partition auf einem vom Datenoriginal getrennten Massenspeichergerät, die eine spätere Wiederherstellung ermöglicht, falls das Original gelöscht, beschädigt oder zerstört wird.

Software: Unter Software ist ein Satz von Anweisungen für den Computer zu verstehen. Eine Reihe von Befehlen, mit denen eine bestimmte Aufgabe ausgeführt wird, wird als Programm bezeichnet. Die wichtigsten zwei Arten von Software sind: Systemsoftware (Betriebssysteme wie Mac OS oder Windows), die den Betrieb des Computers regelt, und Anwendungssoftware (Programme wie Word oder Excel), mit der die Anwender bestimmte Aufgaben durchführen können, zum Beispiel Textverarbeitung, Tabellenkalkulation oder Grafikverarbeitung.

Speicher: Alle Komponenten eines Rechners, in oder auf denen Informationen gespeichert werden können. Für PCs werden im Allgemeinen Laufwerke und andere externe Speichermedien (Disketten, CD-ROMs, Magnetplatten usw.) für die dauerhafte Datenspeicherung verwendet.

Glossar

Seite 67

Striping: Das gleichmäßige Verteilen von Daten auf mehrere Festplatten, um die Leistung zu steigern. Das Striping kann zur Optimierung der Systemleistung bitweise, byteweise oder blockweise erfolgen.

Treiber (Peripheriegeräte-Manager): Softwarekomponente, über die Rechner und Peripheriegerät kommunizieren können. Die meisten Peripheriegeräte funktionieren nicht ordnungsgemäß, wenn die entsprechenden Treiber nicht auf dem System installiert sind.

Überschreiben: Schreiben von Daten über vorhandene Daten, wobei die vorhandenen Daten gelöscht werden.

Übertragungsrate: Die Geschwindigkeit, mit der das Laufwerk Daten mit dem Controller austauscht. Die Übertragungsrate beim Lesen von

Festplattendaten kann sich von der Rate beim Schreiben von Daten unterscheiden. Übertragungsraten hängen von der CPU und von der Festplatte ab. Die erzielte Übertragungsrate entspricht höchstens der langsameren der beiden Raten von Festplatte und Computer.

Volumen: Massenspeicher, der auf den Desktop geladen werden kann, zum Beispiel die Partition einer Festplatte, ein Wechseldatenträger oder eine Bandkassette. Volumengrößen werden in der Regel in MB oder GB angegeben.
